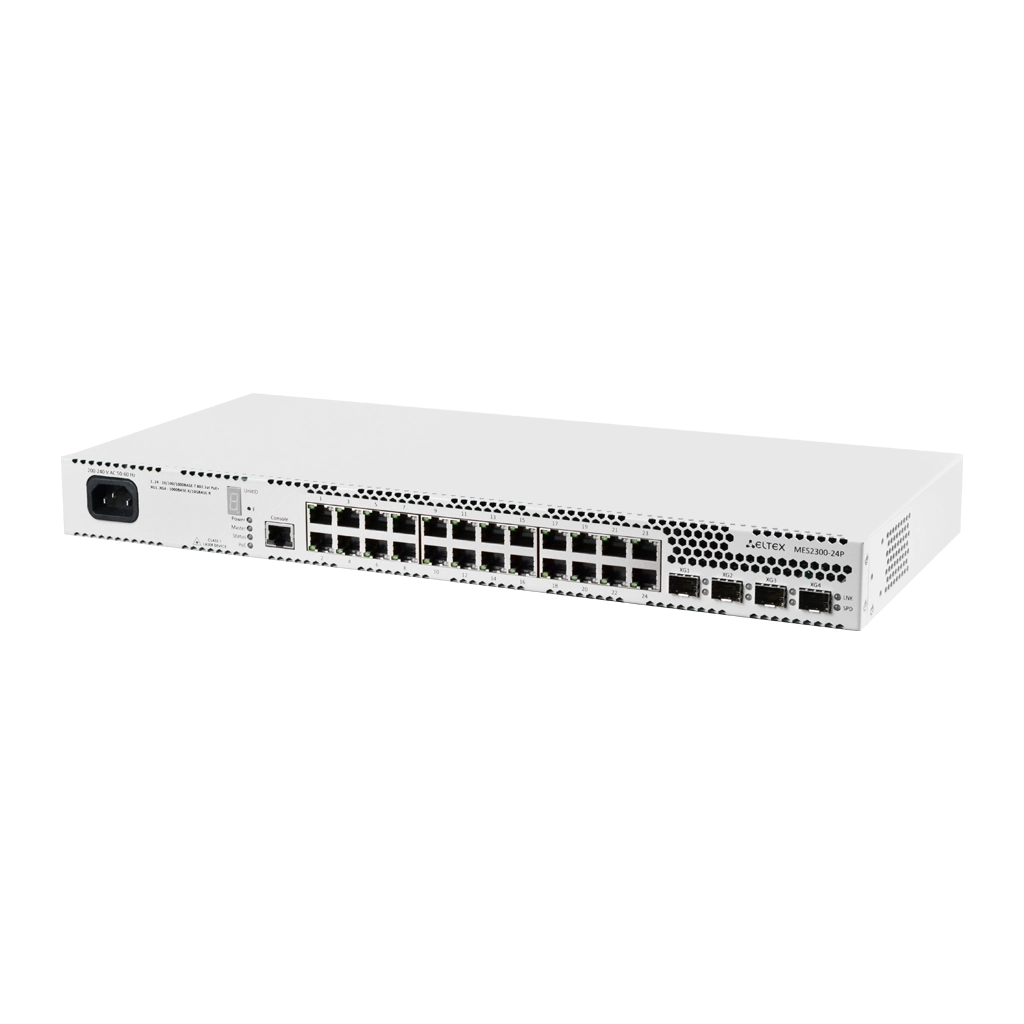

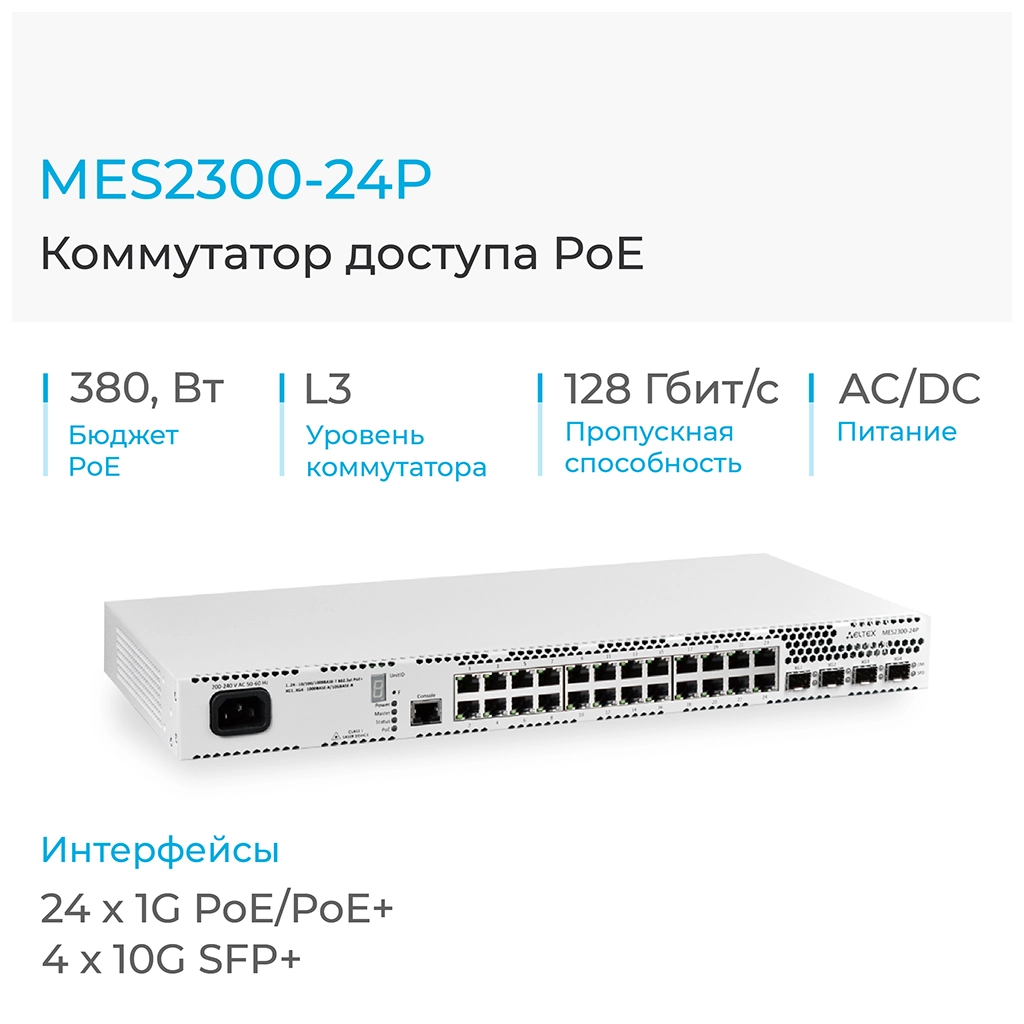

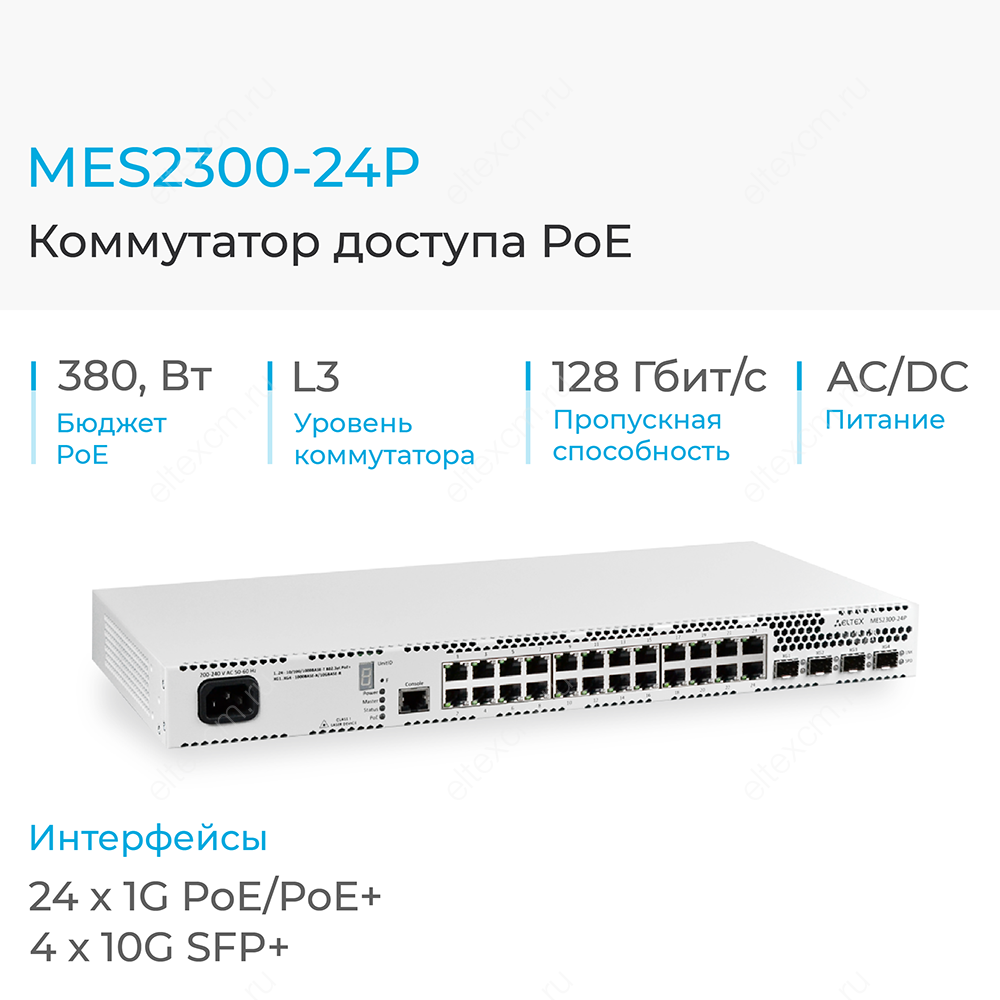

MES2300-24P Eltex | Коммутатор доступа 24 порта 1G PoE, 4 порта 10G

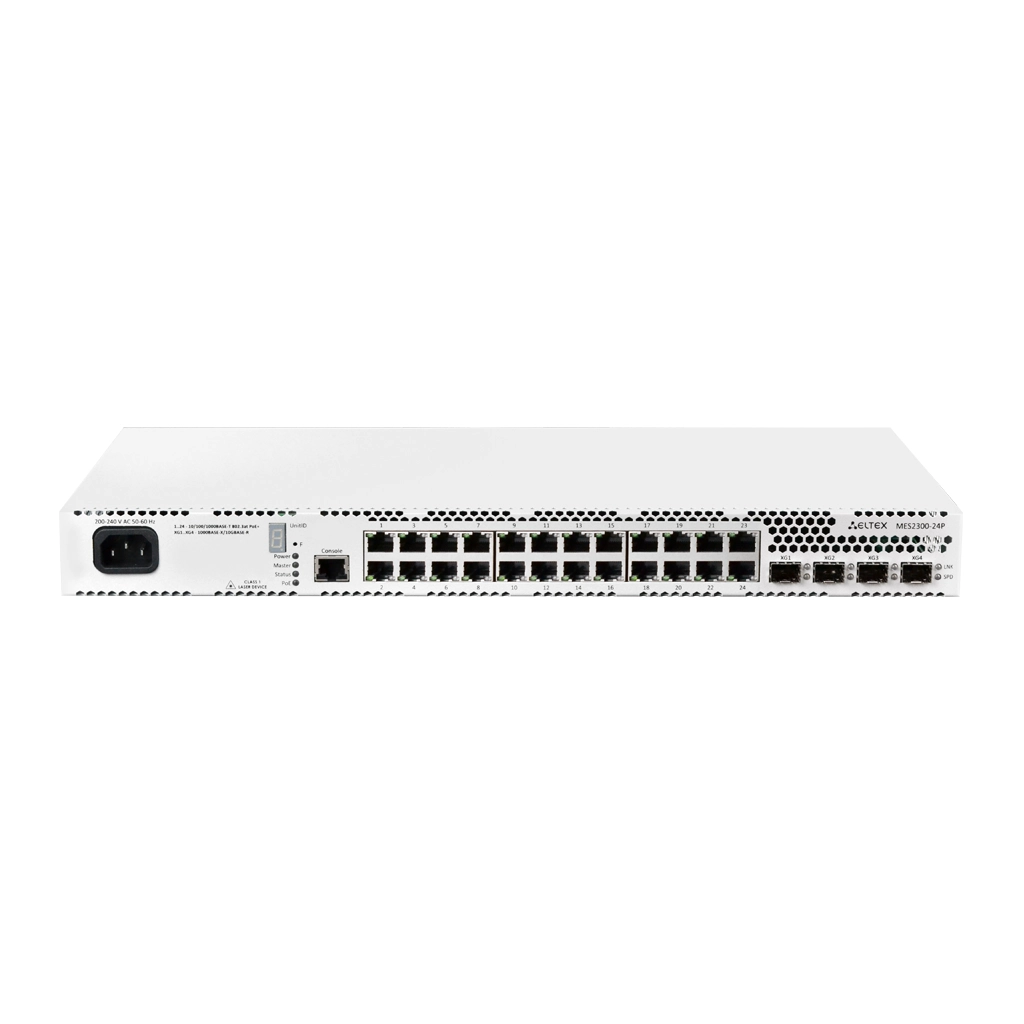

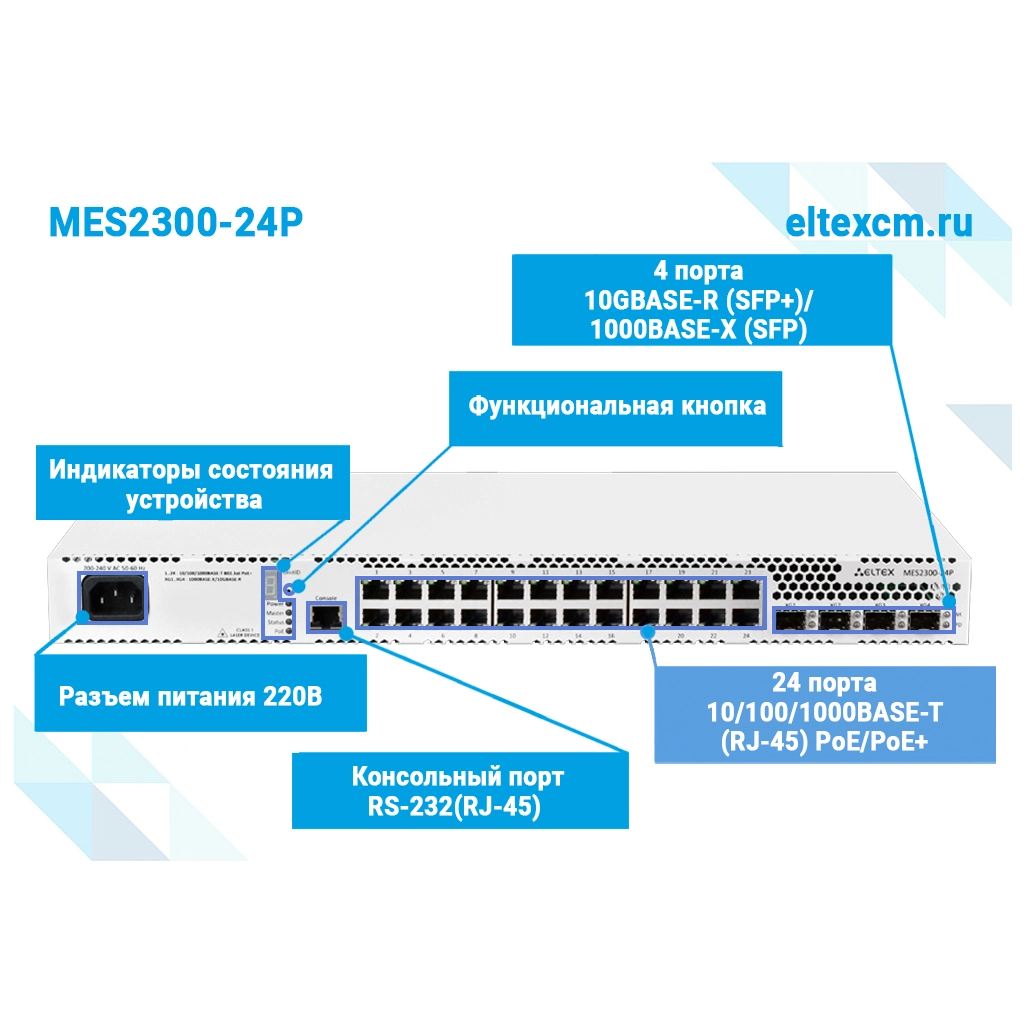

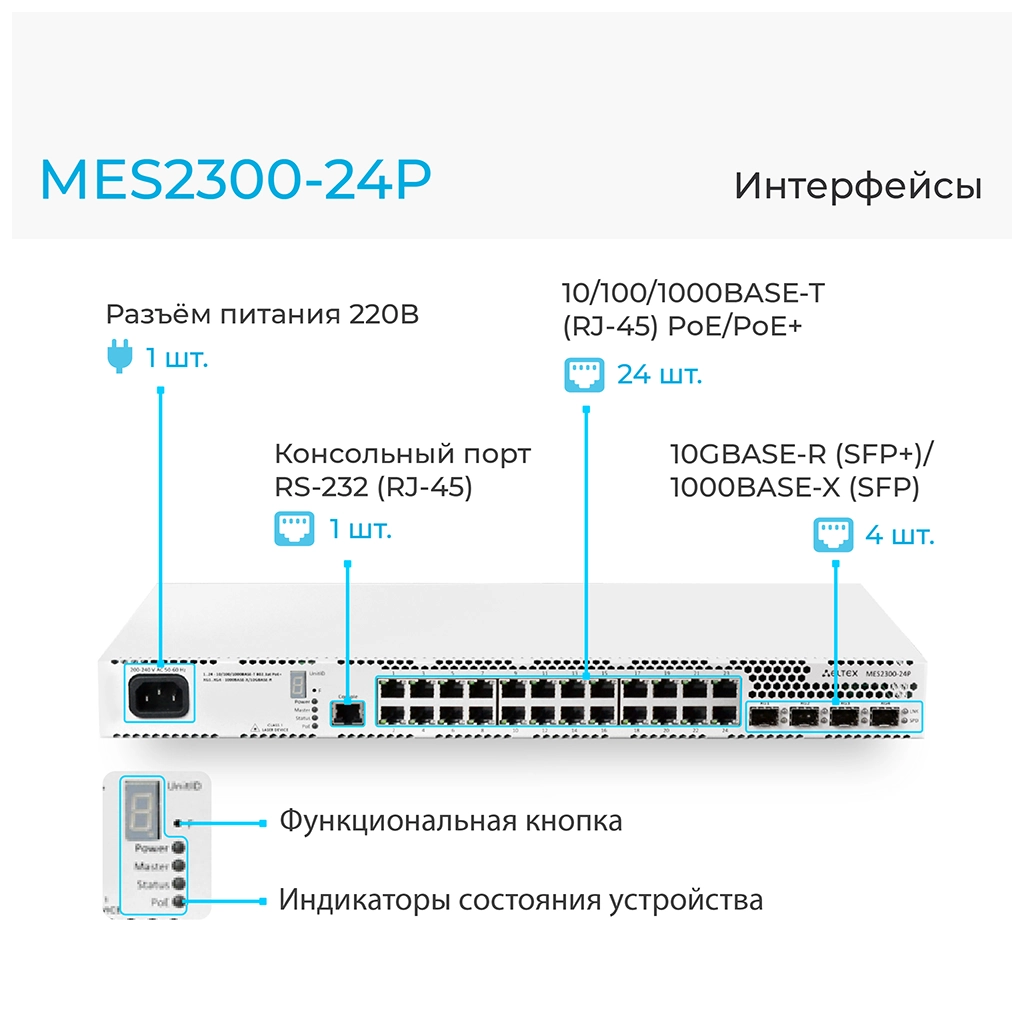

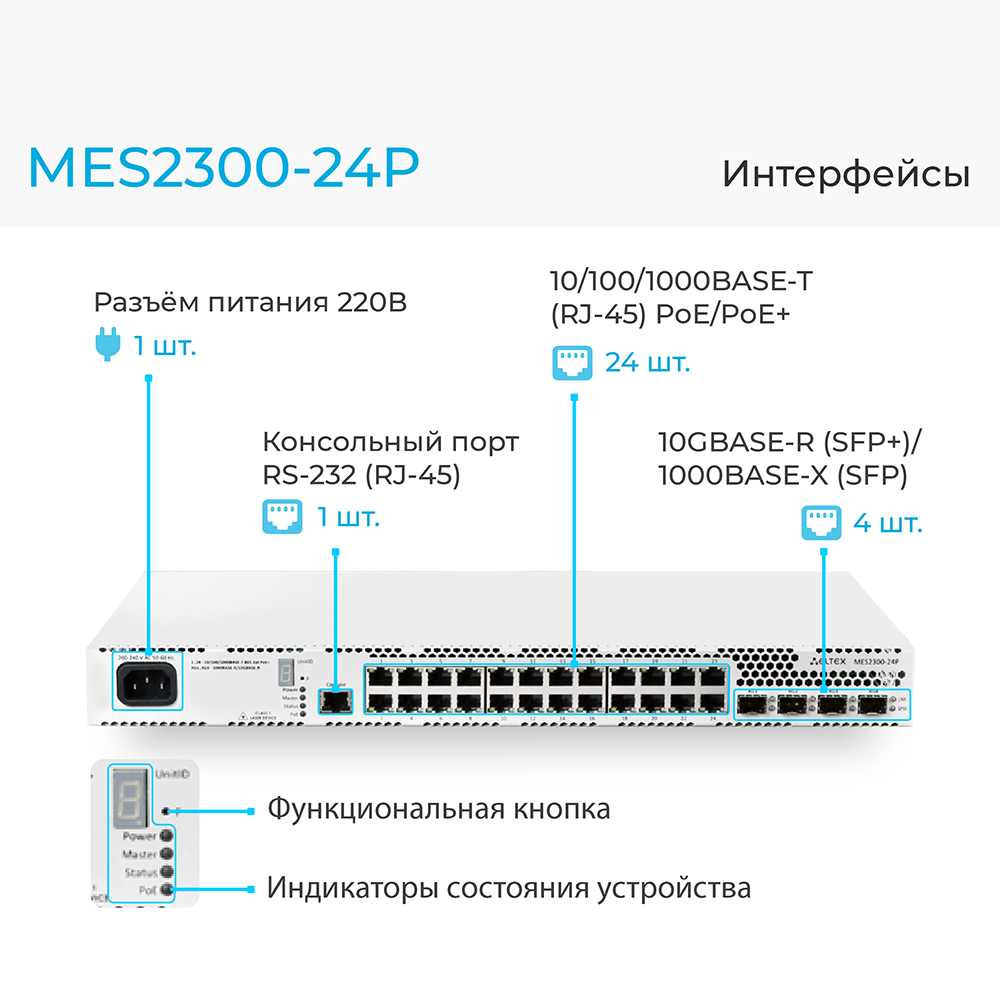

Интерфейсы

• 10/100/1000BASE-T (RJ-45) PoE/PoE+ - 24
• 10GBASE-R (SFP+)/1000BASE-X (SFP) - 4
• Консольный порт RS-232 (RJ-45) - 1

Производительность

• Пропускная способность - 128 Гбит/с
• Производительность на пакетах длиной 64 байта¹ - 94,49  MPPS
• Объём буферной памяти - 1,5 Мбайт
• Объём ОЗУ - 2 Гбайт (DDR4)
• Объём ПЗУ - 512 Мбайт (RAW NAND)
• Таблица MAC-адресов - 16 384
• Количество ARP-записей² - 1981
• Таблица VLAN - 4094
• Количество групп L2 Multicast (IGMP Snooping) - 2048
• Количество правил SQinQ (ingress / egress) - 1320 / 654 или 654 / 1320³
• Количество правил ACL, общее (MAC + IPv4 / IPv6) -
• Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0) - 1974
• Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0) - 1974 / 987
• Количество маршрутов L3 IPv4 Unicast⁴ - 4063
• Количество маршрутов L3 IPv6 Unicast⁴ - 1014
• Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)⁴ - 1981
• Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)⁴ - 505
• Количество VRRP-маршрутизаторов - 255
• Максимальный размер ECMP-групп - 1024
• Количество VRF (включая VRF по умолчанию) - 16
• Количество L3-интерфейсов - 2032
• Link Aggregation Groups (LAG) - 32, до 8 портов в одном LAG
• Качество обслуживания QoS, выходные очереди на порт - 8
• Размер Jumbo-фрейма, максимальный размер пакетов - 10 240 байт
• Стекирование, количество устройств - 8

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка обратного давления (Back pressure)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (SPAN, RSPAN)
• Стекирование

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические MAC-адреса (Static MAC Entries)
• Логирование событий MAC Flapping

Поддержка VLAN

• Поддержка Voice VLAN
• Поддержка 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Multicast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP Snooping Fast Leave на основе хоста/порта
• Поддержка Pim-Snooping
• Поддержка функции IGMP proxy-report
• Поддержка авторизации IGMP через RADIUS
• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
• Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка PVSTP+
• Поддержка RPVSTP+
• Поддержка Spanning Tree Fast Link option
• Поддержка STP Root Guard
• Поддержка BPDU Filtering
• Поддержка STP BPDU Guard
• Поддержка Loopback Detection (LBD)
• Поддержка ERPS (G.8032v2)
• Поддержка Flex-link
• Поддержка Private VLAN
• Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

• Статические IP-маршруты
• Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP⁵ (IPv4 Unicast, IPv4 Multicast)
• Поддержка протокола BFD (для BGP, OSPF, IS-IS)
• Address Resolution Protocol (ARP)
• Поддержка Proxy ARP
• Policy-Based Routing (IPv4)
• Поддержка протокола VRRP
• Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
• Балансировка нагрузки ECMP
• Поддержка функции IP Unnumbered
• Поддержка протокола GRE
• Поддержка технологии VRF lite

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm
• Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

• Функциональность IРv6 Host
• Совместное использование IРv6, IРv4

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера
• Green Ethernet

Функции обеспечения безопасности

• Защита от несанкционированных DHCP-серверов (DHCP Snooping)
• Опция 82 протокола DHCP
• IP Source Guard
• Dynamic ARP Inspection
• First Hop Security
• Поддержка sFlow
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Проверка подлинности по портам на основе IEEE 802.1x
• Guest VLAN
• Система предотвращения DoS-атак
• Сегментация трафика
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• Фильтрация NetBIOS/NetBEUI

Списки управления доступом ACL

• L2-L3-L4 ACL (Access Control List)
• Поддержка Time-Based ACL
• IРv6 ACL
• ACL на основе:
  • Порта коммутатора
  • Приоритета 802.1p
  • VLAN ID
  • EtherType
  • DSCP
  • Типа IP-протокола
  • Номера порта TCP/UDP
  • Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS)

• Статистика QoS
• Ограничение скорости на портах (shaping, policing)
• Поддержка класса обслуживания 802.1р
• Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
• Управление полосой пропускания
• Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
• Три цвета маркировки
• Назначение меток CoS/DSCP на основании ACL
• Назначение меток VLAN на основании ACL
• Настройка приоритетов 802.1p для VLAN управления
• Перемаркировка DSCP to COS, COS to DSCP
• Назначение меток 802.1p, DSCP для протокола IGMP

ОАМ

• 802.3ah Ethernet Link OAM
• 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SCP/SFTP
• Протокол SNMP
• Интерфейс командной строки (CLI)
• Web-интерфейс
• Syslog
• Клиент SNTP (Simple Network Time Protocol)
• Клиент NTP (Network Time Protocol), cервер NTP, одноранговый узел NTP
• Traceroute
• LLDP (802.1ab) + LLDP MED
• LLDP (IEEE 802.1ab)
• Поддержка авторизации вводимых команд с помощью сервера TACACS+
• Управление доступом к коммутатору — уровни привилегий для пользователей
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
• Сервер Telnet, сервер SSH
• Клиент Telnet, клиент SSH
• Поддержка SSL
• Поддержка макрокоманд
• Журналирование вводимых команд
• Системный журнал
• Автоматическая настройка DHCP
• DHCP Relay (Option 82)
• DHCP Option 12
• Сервер DHCP
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование паролей
• Восстановление пароля
• Ping (поддержка IPv4/IPv6)

Функции мониторинга

• Статистика интерфейсов
• Удаленный мониторинг RMON
• Поддержка IP SLA
• Поддержка мониторинга загрузки CPU по задачам и по типу трафика
• Мониторинг оперативной памяти (RAM)
• Мониторинг температуры
• Мониторинг TCAM

MIB

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 1271, 1757, 2819 RMON MIB
• RFC 2465 IPv6 MIB
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 3289 DIFFSERV MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
• RFC 2668 802.3 MAU MIB
• RFC 2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
• RFC 793 TCP
• RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
• RFC 826 ARP
• RFC 854 Telnet
• МЭК 61850

Физические характеристики и условия окружающей среды

• Питание - 200–240 В AC, 50–60 Гц
• Максимальная потребляемая мощность (с учётом нагрузки PoE) - 445 Вт
• Бюджет PoE - 380 Вт
• Тепловыделение - 70 Вт
• Аппаратная поддержка Dying Gasp - нет
• Рабочая температура окружающей среды - от -20 до +50 °С
• Температура хранения - от -50 до +70 °С
• Рабочая влажность не более 80 %

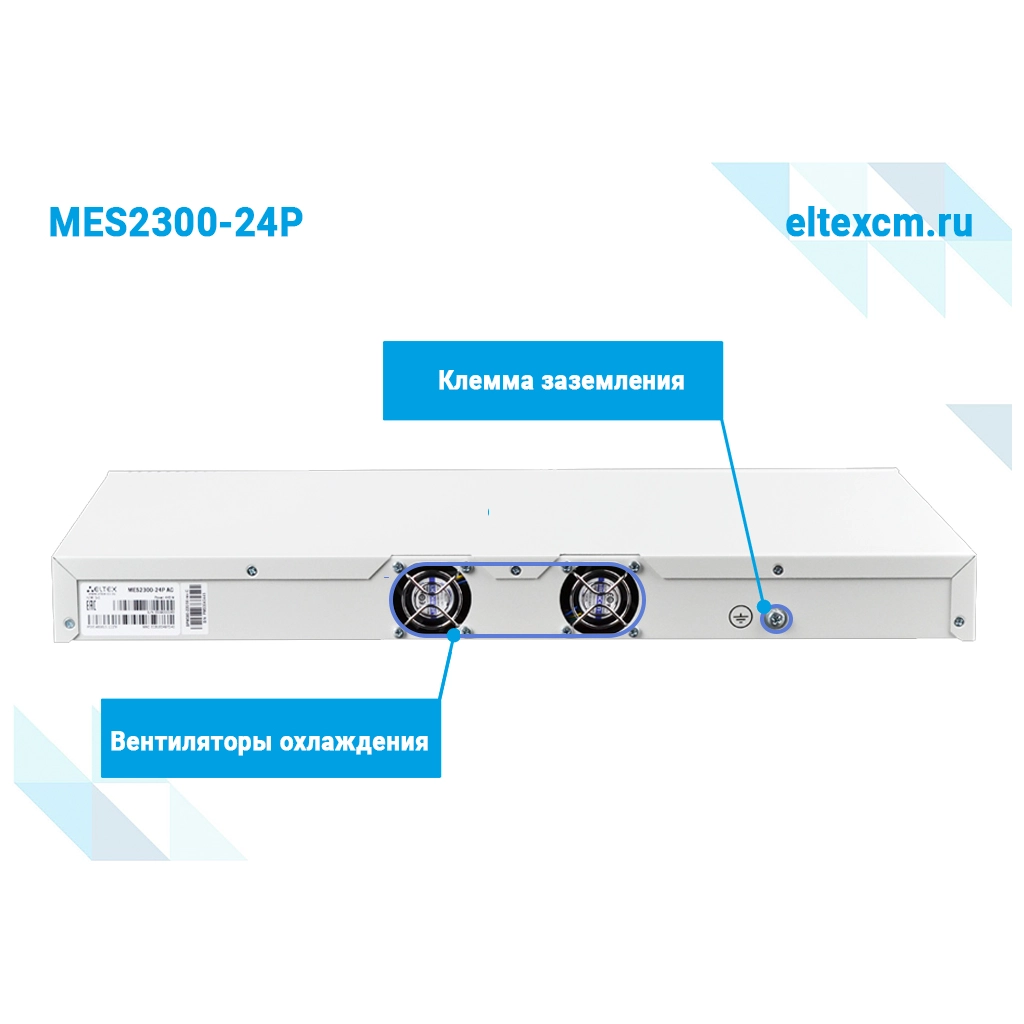

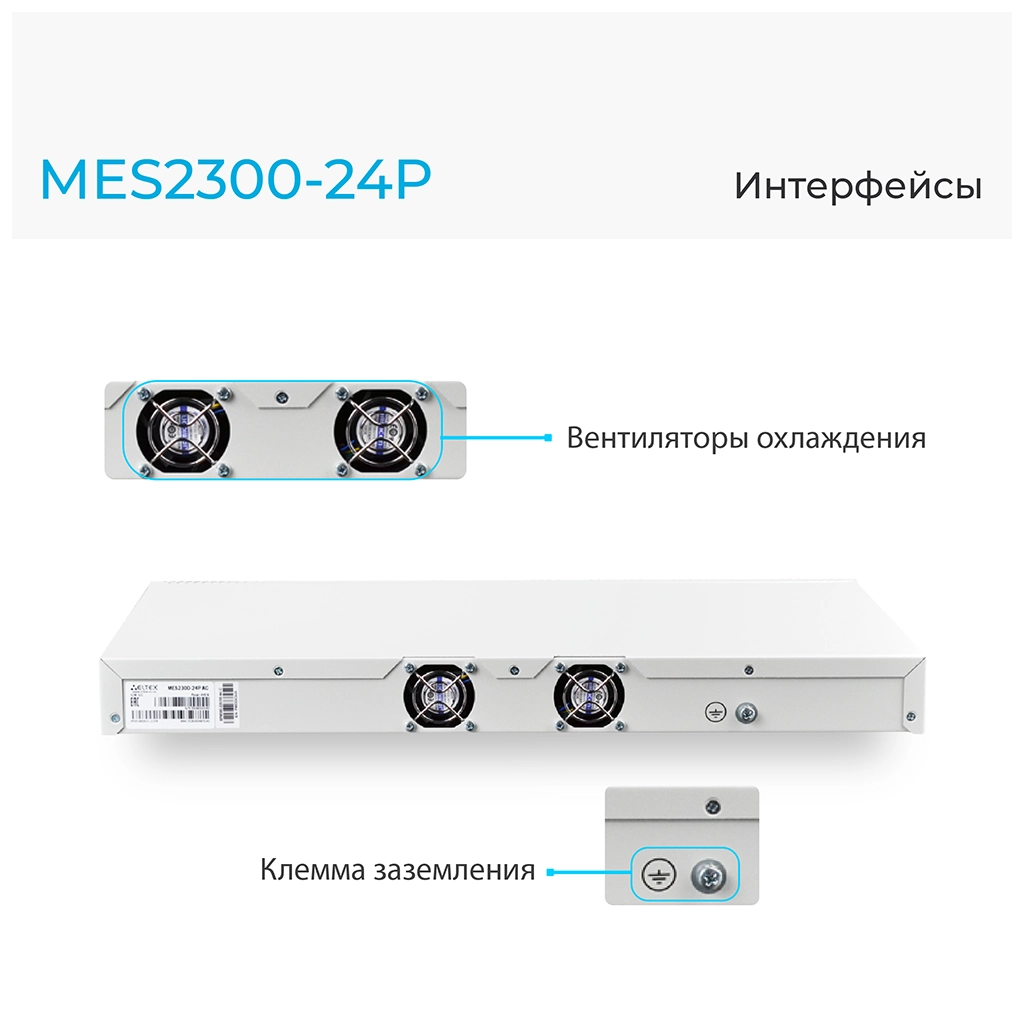

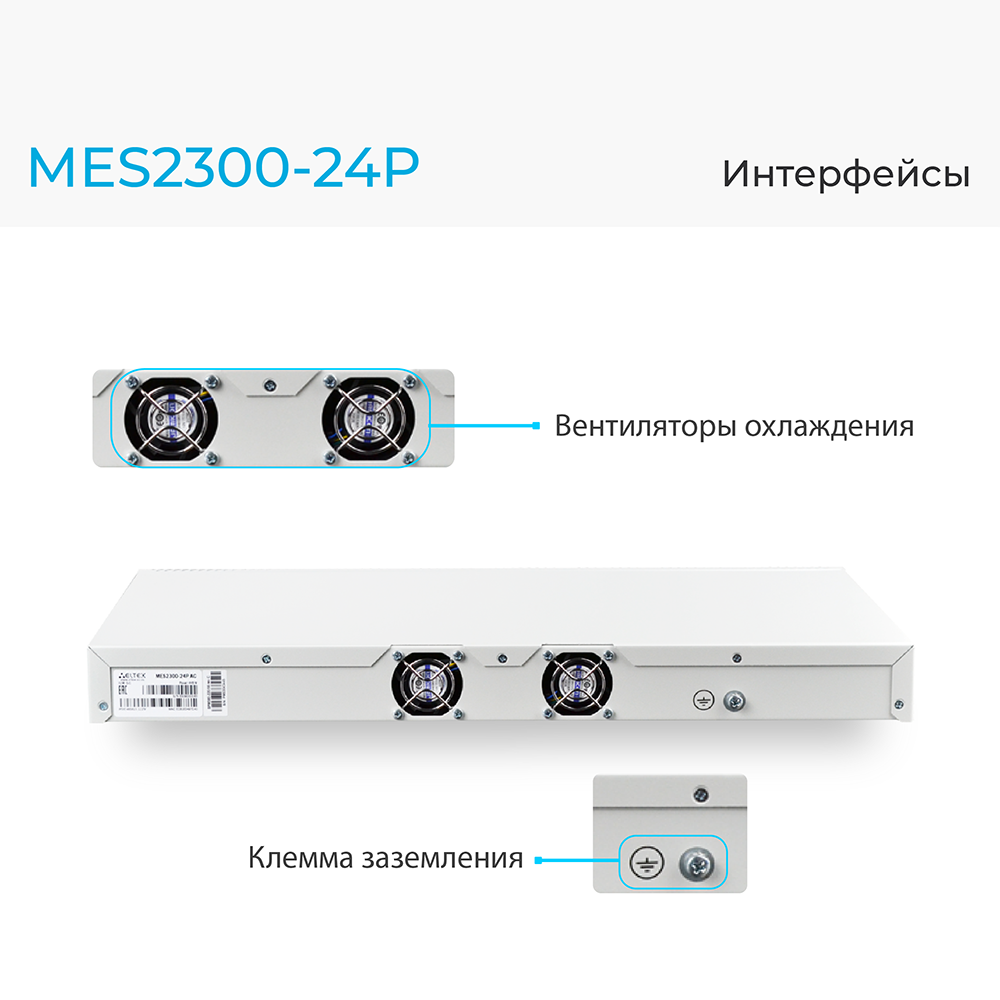

• Охлаждение - 2 вентилятора
• Исполнение - 19", 1U
• Габариты (Ш x В x Г) - 430 x 44 x 203 мм
• Масса - 3.2 кг

Набор функций соответствует версии ПО 6.6.9.3.

¹ Значение указано для односторонней передачи.
² Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации.
³ Всего 1974 правила. Делятся в разных пропорциях между входящими и исходящими правилами, но не более 1320 для каждого.
⁴ Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы.
⁵ Поддержка протокола BGP предоставляется по лицензии.
