Порты UPLINK	6
Особенности	–
MAC-таблица	64K
В реестре Минпромторга (ТОРП)	Да
Уровень коммутатора	L3
Тип Downlink портов	SFP+
Downlink кол-во портов	24
Downlink скорость портов	10G
Установка в стойку	1U
Разъем для АКБ	+
POE	–
Кол-во устройств в стеке	8
Питание	2 смен.БП
Тип аплинка	100G

Ключевые особенности

Высокопроизводительные коммутаторы (до 1,68 Тбит/с)
Неблокируемая коммутационная матрица
Front-to-Back вентиляция
Стекирование до 8 устройств
Резервирование источников питания
Дублированная система вентиляции

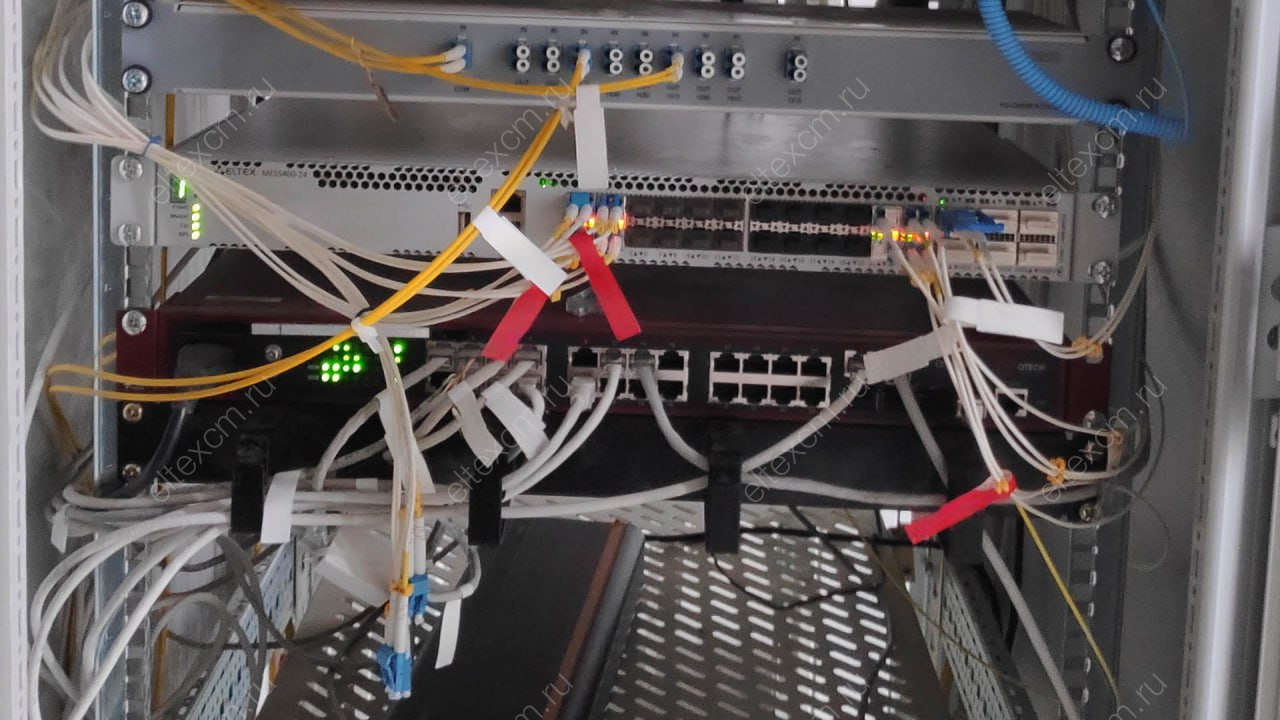

Коммутаторы MES5400-24 — это высокопроизводительные устройства, оснащенные интерфейсами 40GBASE-R и 100GBASE-R и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.

Порты коммутаторов поддерживают работу на скоростях 1 Гбит/с (SFP), 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28). Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика. Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.

Надежность коммутаторов обеспечена за счет резервирования источников питания и системы охлаждения и развитой системы мониторинга аппаратной части устройств. Коммутаторы имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойное функционирование сети оператора.

В устройствах реализована поддержка технологии EVPN/VXLAN, позволяющей создавать сети с простой, высокопроизводительной и масштабируемой архитектурой для центров обработки данных.

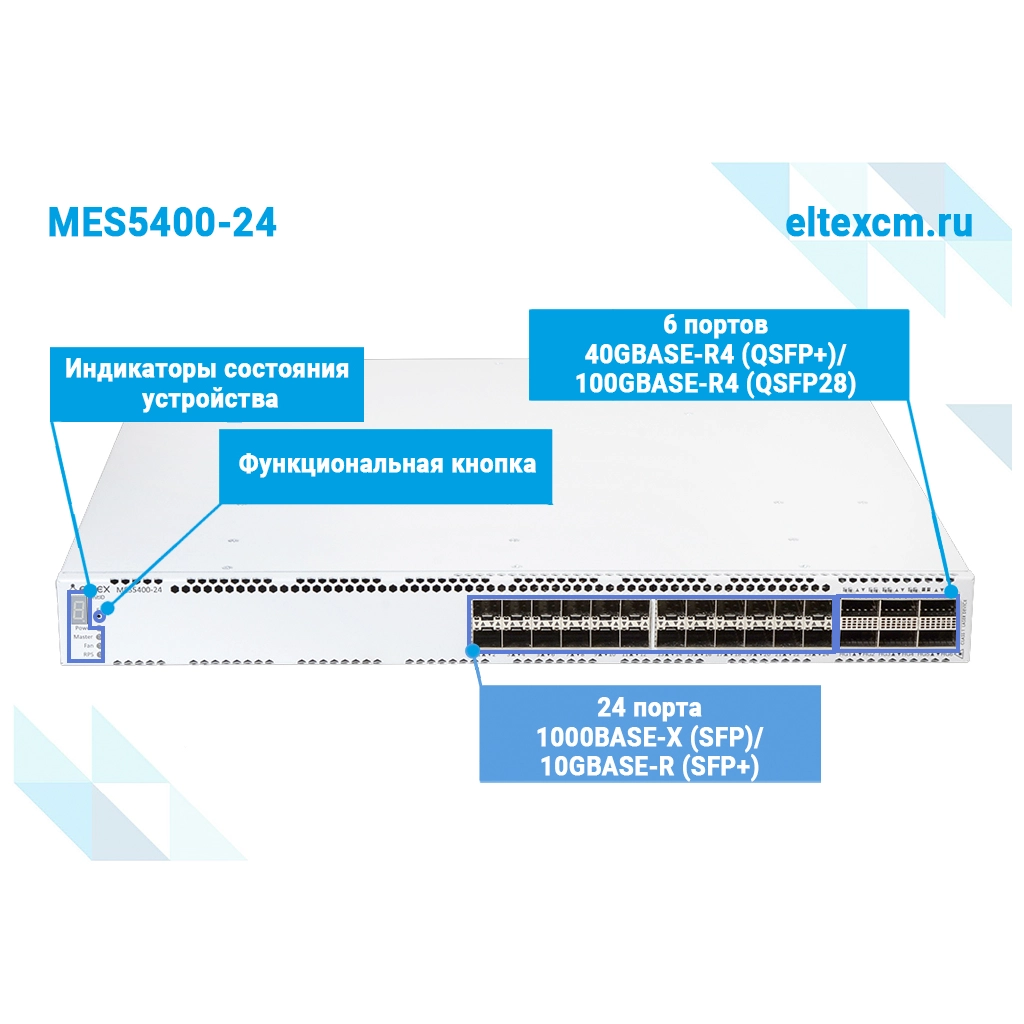

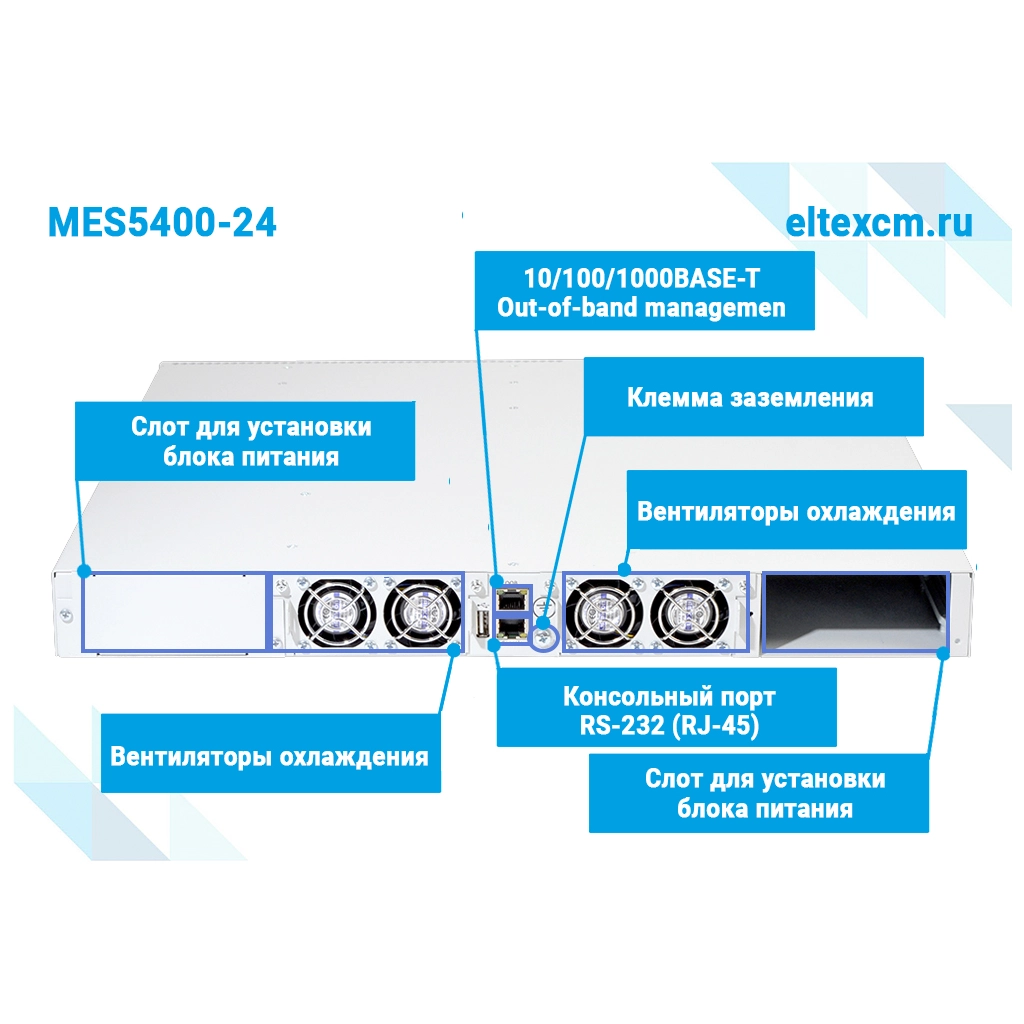

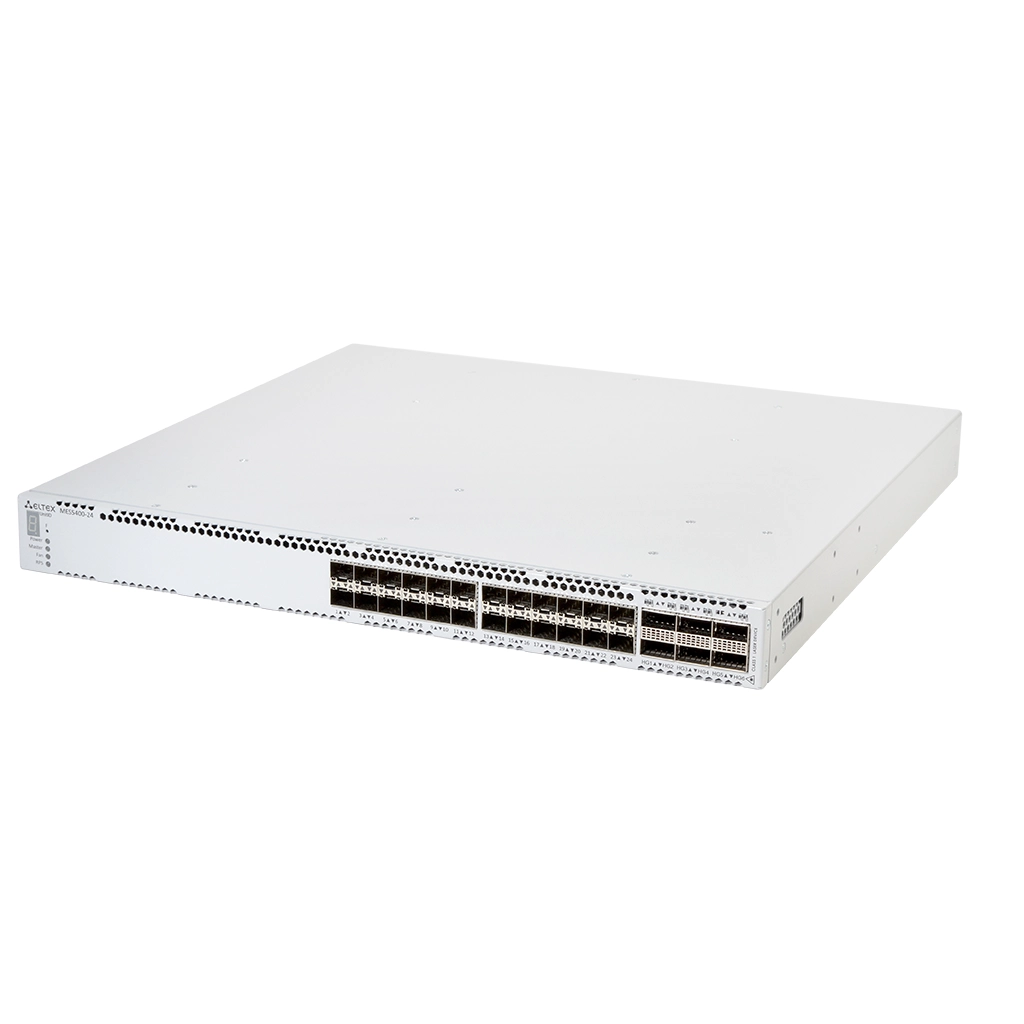

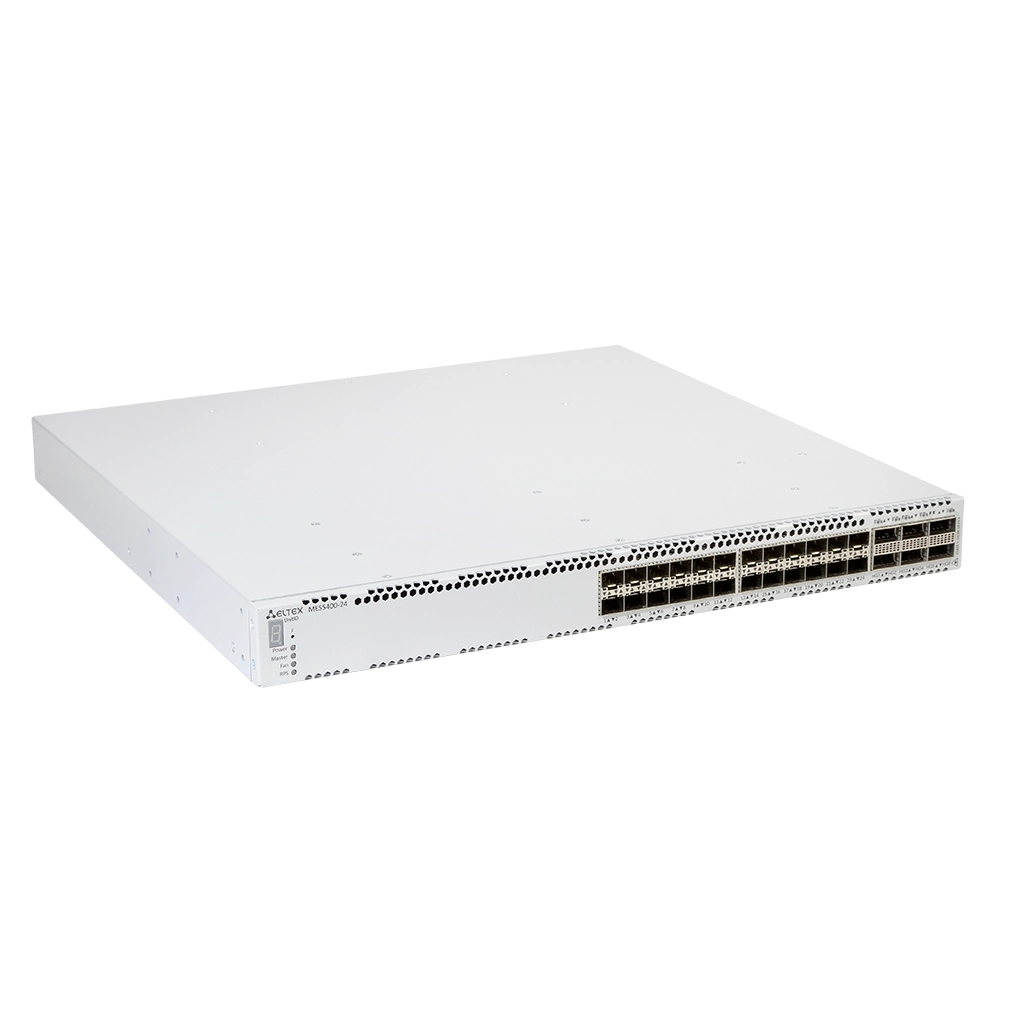

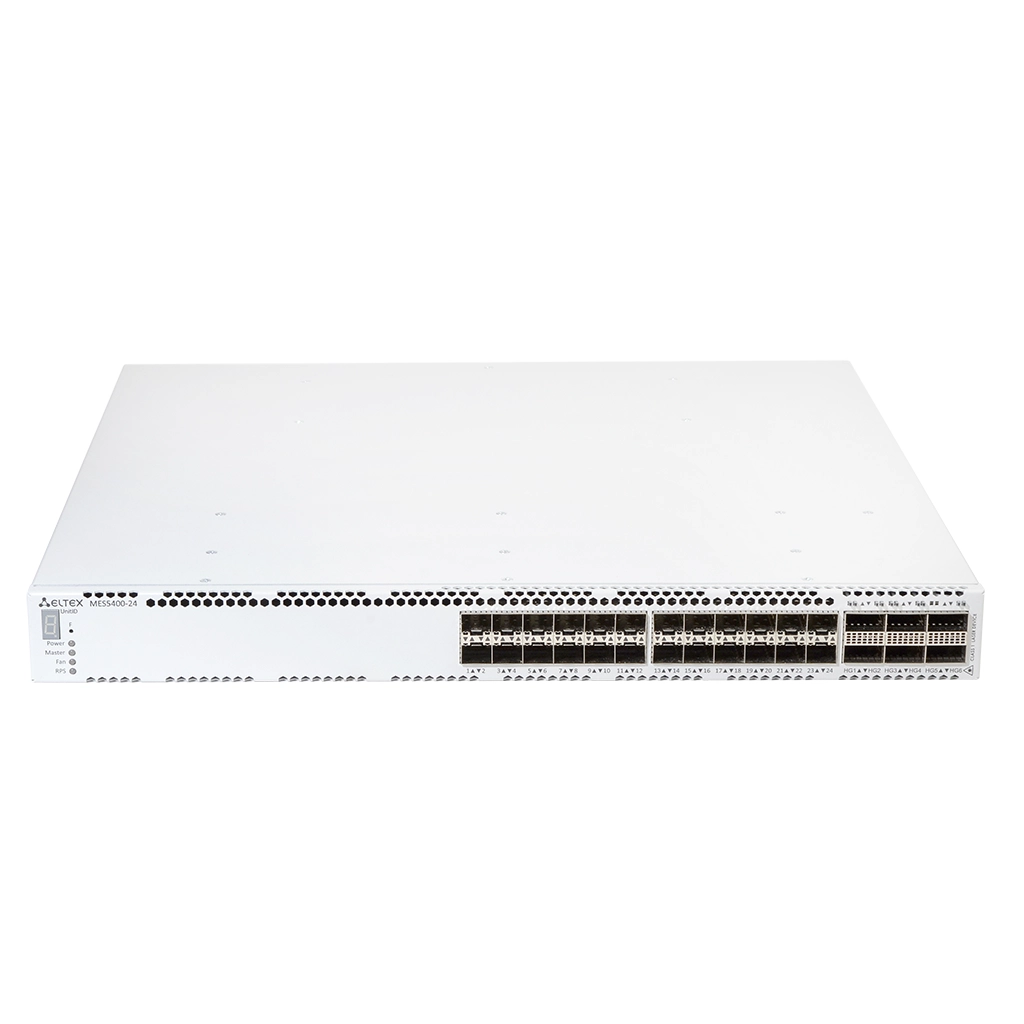

Интерфейсы

10/100/1000BASE-T (OOB) - 1
1000BASE-X (SFP)/10GBASE-R (SFP+) - 24
40GBASE-R (QSFP+)/100GBASE-R (QSFP28) - 6
USB 2.0 - 1
Консольный порт RS-232 (RJ-45) - 1

Общие параметры

Пропускная способность - 1,68 Тбит/с
Производительность на пакетах длиной 64 байта - 878,3 MPPS
Объем буферной памяти - 12 Мбайт
Объём ОЗУ (DDR3) - 1 Гбайт
Объём ПЗУ (NAND Flash) - 1 Гбайт
Таблица MAC-адресов - 65536
Количество ARP-записей - 32768
Таблица VLAN -4094
Количество L2 Multicast-групп - 1024
Количество правил SQinQ - 1320 (ingress/egress)
Количество правил МAC ACL - 4559
Количество правил IPv4/IPv6 ACL - 4559/2279
Количество маршрутов L3 IPv4 Unicast¹ - 32670
Количество маршрутов L3 IPv6 Unicast¹ -8165
Количество маршрутов L3 IPv4 Multicast¹ - 16335
Количество маршрутов L3 IPv6 Multicast¹- 4083
Количество VRRP-маршрутизаторов - 255
Максимальный размер ECMP-групп - 64
Количество L3-интерфейсов - 2050
Максимальное количество VXLAN - 4093
Link Aggregation Groups (LAG) - 32, до 8 портов в одном LAG
Качество обслуживания QoS - 8 выходных очередей для каждого порта
Размер Jumbo-фреймов - 10240 байт

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back pressure)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (Port Mirroring)

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические MAC-адреса (Static MAC Entries)
Логирование событий MAC Flapping

Поддержка VLAN

Поддержка Voice VLAN
Поддержка IEEE 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP

Функции L2 Multicast

Поддержка профилей Multicast
Поддержка статических Multicast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP Snooping Fast Leave на основе хоста/порта
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier

Функции L2

Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка Spanning Tree Fast Link option
Поддержка STP Root Guard
Поддержка BPDU Filtering
Поддержка STP BPDU Guard
Поддержка Loopback Detection (LBD)
Поддержка ERPS (G.8032v2)
Поддержка PVSTP+
Поддержка RPVSTP+

Функции L3

Статические маршруты
Протоколы динамической маршрутизации RIP, OSPFv2, OSPFv3, BGP, IS-IS
Address Resolution Protocol (ARP)
Поддержка протокола VRRP
Протоколы динамической маршрутизации мультикаста PIM SM, IGMP Proxy
Поддержка протокола BFD
Поддержка функции IP Unnumbered

Технология EVPN/VXLAN

Поддержка сервисов L2VPN
Поддержка сервисов L3VPN²
Поддержка технологии VRF lite²

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm
Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

Функциональность IРv6 Host
Совместное использование IРv6, IРv4

Сервисные функции

Диагностика оптического трансивера
Green Ethernet

Функции обеспечения безопасности

DHCP Snooping
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection
Поддержка sFlow
Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
Проверка подлинности основе IEEE 802.1x
Guest VLAN
Система предотвращения DoS-атак
Сегментация трафика
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
Фильтрация NetBIOS/NetBEUI

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List)
Поддержка Time-Based ACL
IРv6 ACL
ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP

Основные функции управления

Загрузка и выгрузка конфигурации и ПО по TFTP
Протокол SNMP
Интерфейс командной строки (CLI)
Web-интерфейс
Syslog
SNTP (Simple Network Time Protocol)
Traceroute
LLDP (IEEE 802.1ab)
Управление доступом к коммутатору – уровни привилегий для пользователей
Списки контроля доступа (Management ACL)
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
Сервер SSH
Сервер Telnet
Поддержка SSL
Поддержка макрокоманд
Журналирование вводимых команд
Системный журнал
Автоматическая настройка по DHCP
DHCP Relay (Поддержка Ipv4)
DHCP Option 12
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование паролей
Восстановление пароля
Ping (IPv4/IPv6)

Функции мониторинга

Статистика интерфейсов
Удаленный мониторинг RMON/SMON
Мониторинг загрузки CPU по задачам и типу трафика
Мониторинг температуры
Мониторинг TCAM
Поддержка IPFIX

Основные функции качества обслуживания (QoS) и ограничение скорости

Статистика QoS
Ограничение скорости на портах (Shaping, Policing)
Поддержка класса обслуживания IEEE 802.1р
Защита от широковещательного «шторма»
Управление полосой пропускания
Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
Три цвета маркировки
Классификация трафика на основании ACL

MIB

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 271, 1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 3289 DIFFSERV MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 IEEE 802.3 MAU MIB
RFC 2674, 4363 IEEE 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 3298 MIB для Diffserv
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
RFC 793 TCP
RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571-2574 SNMP
RFC 826 ARP

Физические характеристики

Питание
- сеть переменного тока: 100–240 В, 50–60 Гц
- сеть постоянного тока: 36–72 В
Варианты питания:
- один источник питания постоянного или переменного тока
- два источника питания постоянного или переменного тока, с возможностью горячей замены
Потребляемая мощность - не более 150 Вт
Рабочая температура окружающей среды - от 0 до +45°С
Температура хранения - от -50 до +70°С
Рабочая влажность - не более 80%

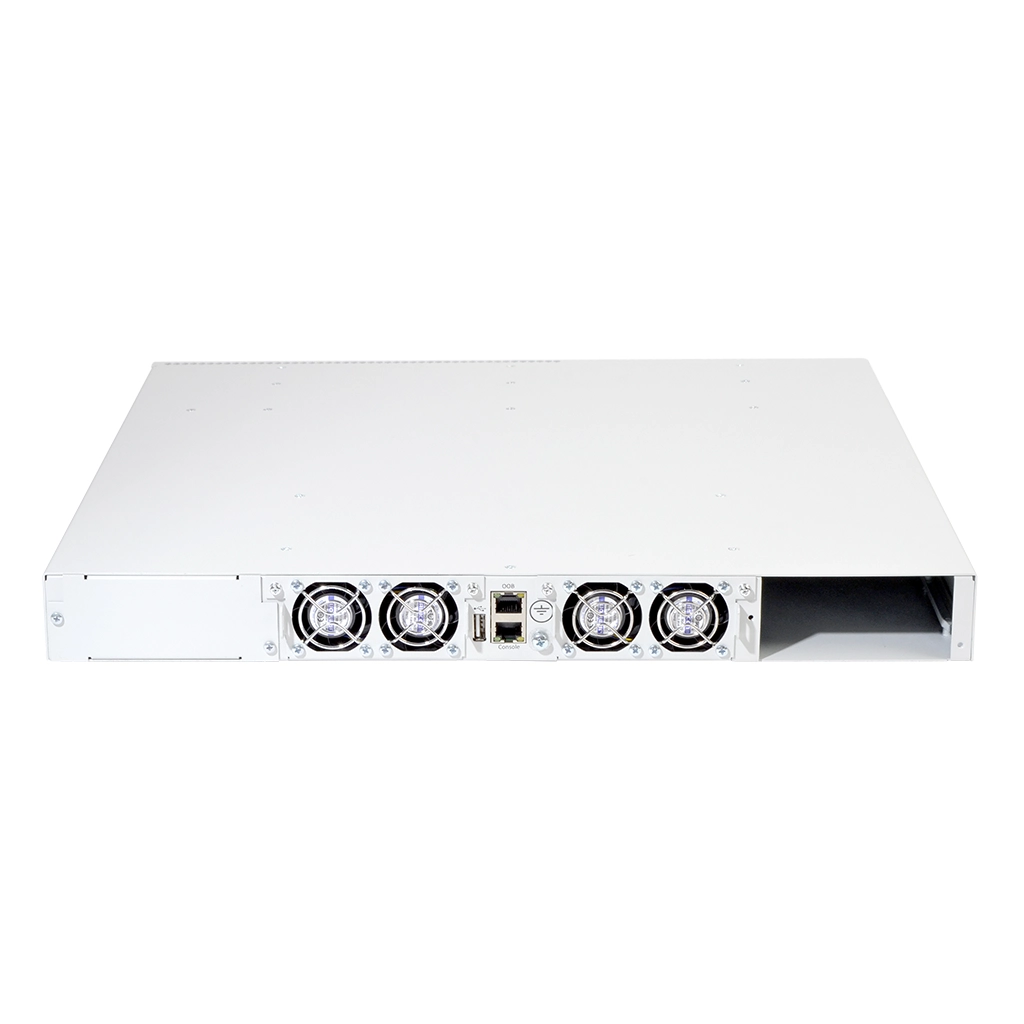

Вентиляция - Front-to-Back, 4 вентилятора
Габариты (Ш x В x Г) - 440 х 44 х 321 мм
Масса 6,36 кг

¹Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
²Реализация в устройствах MES5400-24, MES5400-48 запланирована в 4Q22
