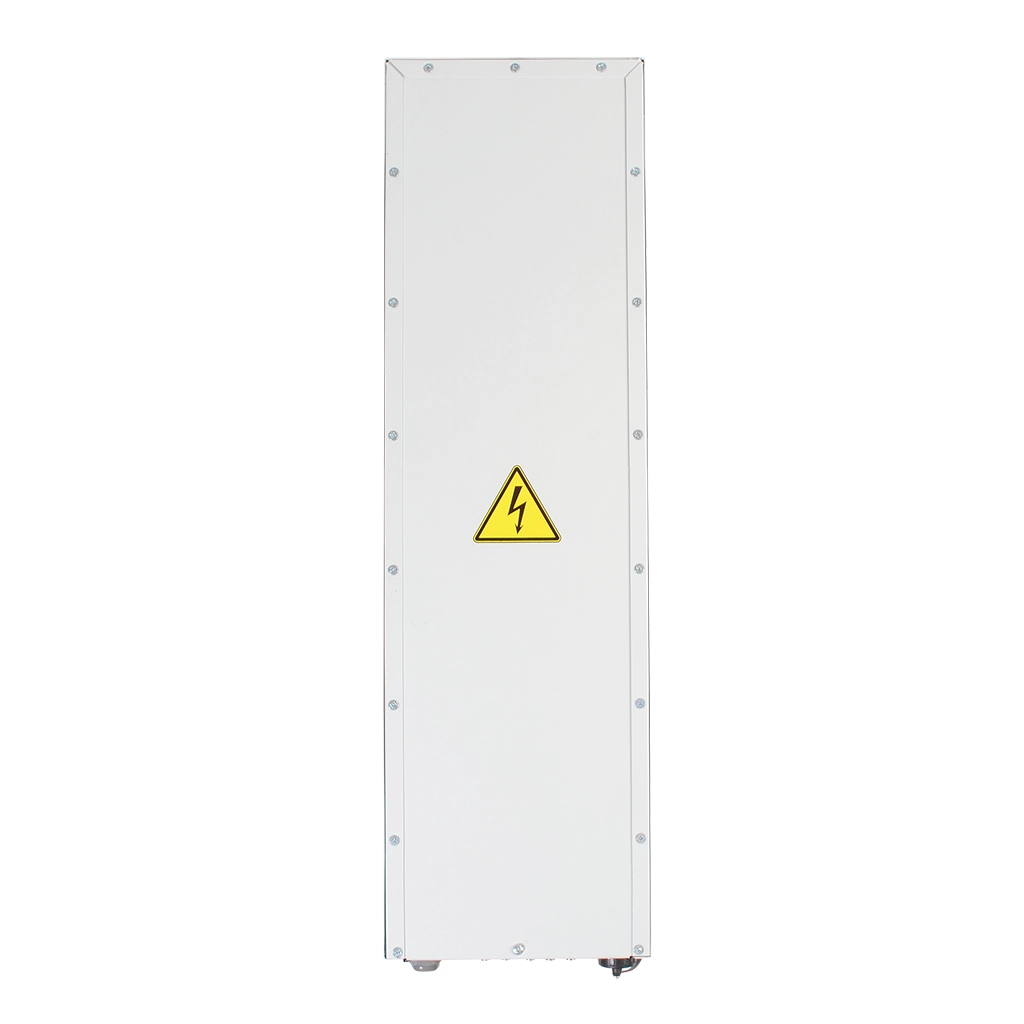

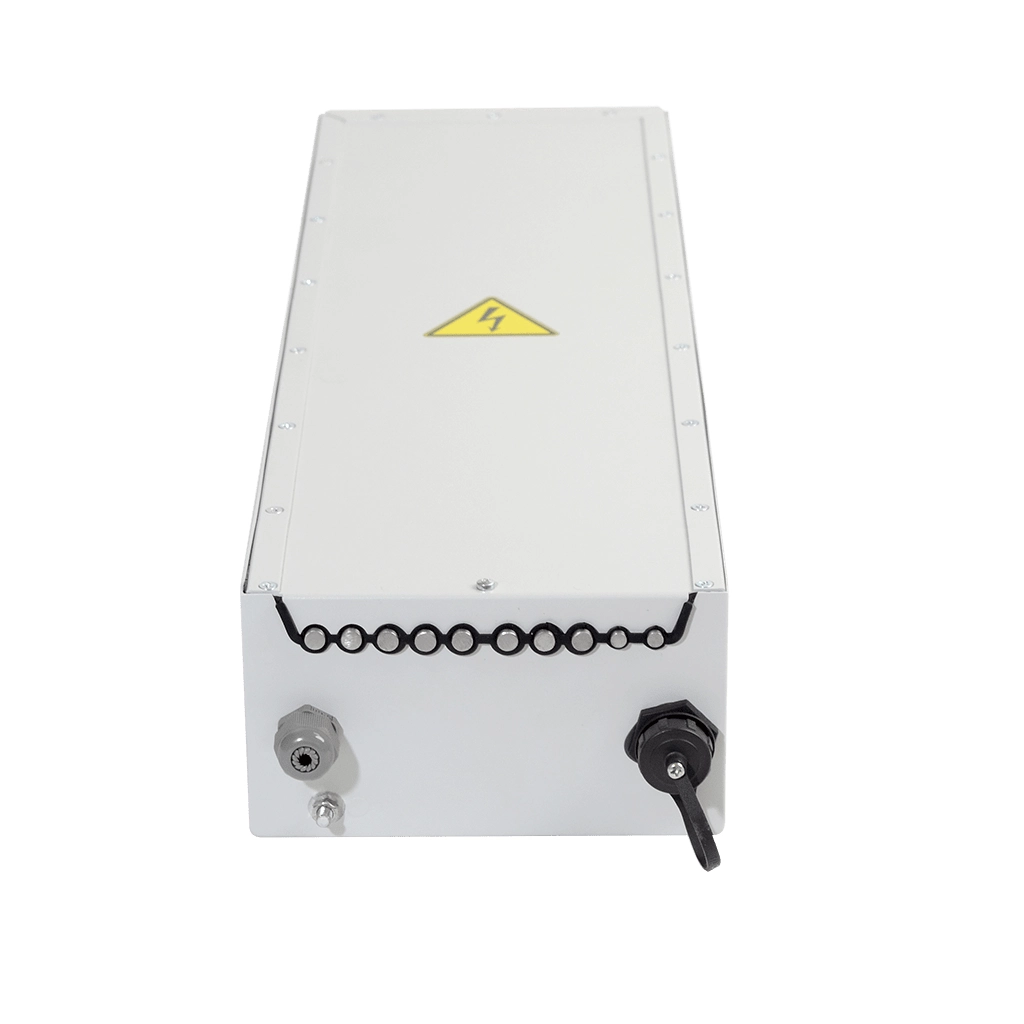

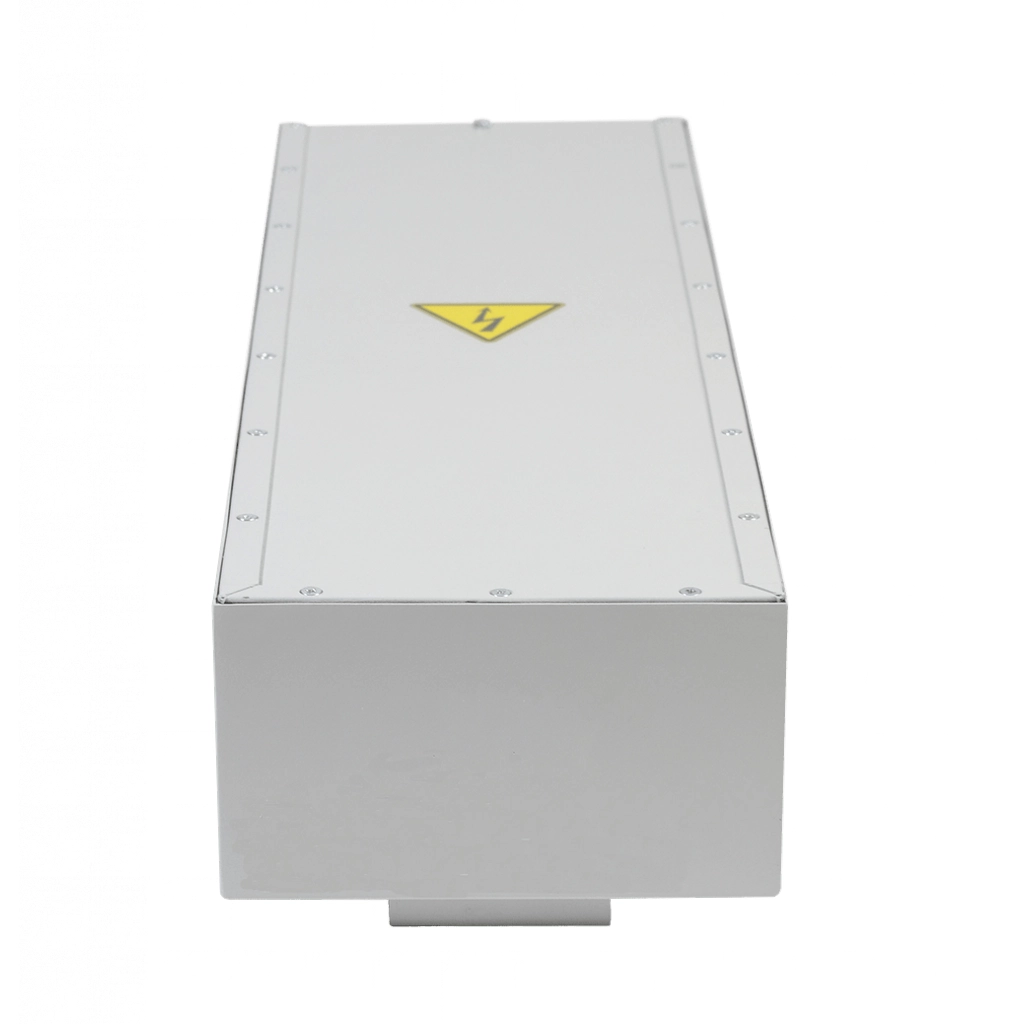

MES3708P Eltex | Промышленный коммутатор 8 портов 1G с PoE, 2 порта SFP

  • 8x10/100/1000BASE-T PoE/PoE+ (RJ-45)
  • 2x100BASE-FX/1000BASE-X (SFP)
  • RS-232 (RJ-45)
Посмотреть аналогичные устройства >
Уровень коммутатораL2
Количество портов8
Скорость основных портов1000 Base-T1000 Base-X (SFP)
Тип аплинка1G
POEДа
Кол-во устройств в стеке8
ПитаниеAC

Промышленный коммутатор

Коммутатор MES3708P подойдёт для размещения внутри опор освещения (при диаметре внутренней полости от 185 мм), организации защищенных отказоустойчивых сетей передачи данных на объектах с высокими требованиями по обеспечению устойчивости к внешним воздействиям (температурным, механическим и др.).

  • Расширенные функции L2
  • Поддержка Multicast (IGMP Snooping, MVR)
  • Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)

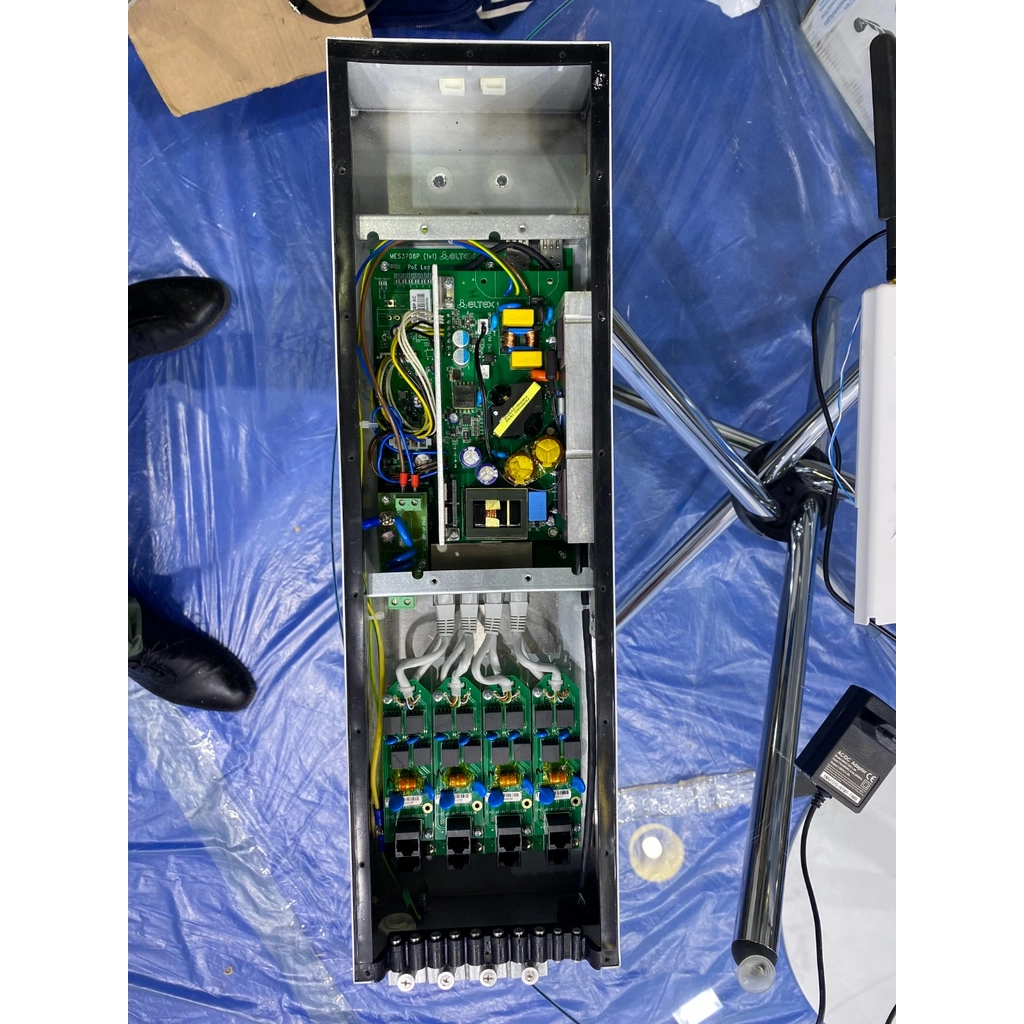

Промышленный коммутатор ЭЛТЕКС MES3708P имеет в своем составе гигабитные порты 10/100/1000BASE-T с поддержкой PoE/PoE+ и оптические порты 1000BASE-X/100BASE-FX для подключения оптического кабеля.

Пакетный процессор Realtek RTL8380M

Интерфейсы

  • 10/100/1000BASE-T PoE/PoE+ (RJ-45) - 8
  • 100BASE-FX/1000BASE-X (SFP) - 2
  • Консольный порт RS-232 (RJ-45) - 1

Производительность

  • Пропускная способность 20 Гбит/с
  • Производительность на пакетах длиной 64 байта 14,88 MPPS
  • Объем буферной памяти 512 Кбайт
  • Объем ОЗУ (DDR3) 256 Мбайт
  • Объем ПЗУ (SPI Flash) 32 Mбайт
  • Таблица MAC-адресов 8K
  • Объем TCAM 1,5K
  • Количество групп L2 Multicast (IGMP Snooping) 509
  • Таблица VLAN 4094
  • Качество обслуживания QoS 8 выходных очередей на порт
  • Link Aggregation Groups (LAG) 8 групп
  • Размер Jumbo-фреймов максимальный размер пакетов 10 000 байт


Функции интерфейсов

  • Защита от блокировки очереди (HOL)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (Port mirroring)
  • RSPAN

Функции при работе с МAC-адресами

  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)
  • Отслеживание событий MAC change на портах

Поддержка VLAN

  • Поддержка IEEE 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q (VLAN Translation)

Функции L2 Multicast

  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping Fast Leave на основе порта
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Поддержка MVR

Функции L2

  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка STP Root Guard
  • Поддержка STP Loop Guard
  • Поддержка STP BPDU Guard
  • Поддержка BPDU Filtering
  • Поддержка Spanning Tree Fast Link option
  • Поддержка Layer 2 Protocol Tunneling
  • Поддержка Loopback Detection (LBD)
  • Изоляция портов
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)

Функции Link Aggregation

  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm

Сервисные функции

  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера

Поддержка IPv6

  • Функциональность IPv6 Host
  • Совместное использование IPv4, IРv6

Функции обеспечения безопасности

  • DHCP Snooping
  • Опция 82 протокола DHCP
  • IP Source Guard
  • Dynamic ARP Inspection (Protection)
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • PPPoE Intermediate agent

Списки управления доступом ACL

  • L2-L3-L4 ACL (Access Control List)
  • IPv6 ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета IEEE 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа IP-протокола
    • Номера порта TCP/UDP
    • Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

  • Ограничение скорости на портах (shaping, policing)
  • Поддержка класса обслуживания IEEE 802.1p
  • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
  • Классификация трафика на основании ACL
  • Назначение меток CoS/DSCP на основании ACL
  • Перемаркировка меток DSCP в CoS
  • Перемаркировка меток CoS в DSCP
  • Назначение VLAN на основании ACL

Основные функции управления

  • Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
  • Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
  • Протокол SNMP
  • Интерфейс командной строки (CLI)
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • LLDP (IEEE 802.1ab) + LLDP MED
  • Управление доступом к коммутатору – уровни привилегий для пользователей
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
  • Клиент Telnet
  • Сервер Telnet, сервер SSH
  • Поддержка макрокоманд
  • Журналирование вводимых команд по протоколу TACACS+
  • Автоматическая настройка DHCP
  • DHCP Relay (поддержка IРv4)
  • DHCP Relay Option 82
  • Добавление тега PPPoE Circuit-ID
  • Flash File System
  • Команды отладки
  • Механизм ограничения трафика в сторону CPU
  • Шифрование пароля
  • Восстановление пароля
  • Ping (поддержка IPv4/IPv6)
  • Поддержка статических маршрутов IPv4/IPv6
  • Поддержка нескольких версий файлов конфигурации


ОАМ

  • IEEE 802.3ah, Ethernet OAM
  • IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков

Функции мониторинга

  • Статистика интерфейсов
  • Поддержка мониторинга загрузки CPU по задачам и очередям
  • Мониторинг загрузки оперативной памяти (RAM)
  • Мониторинг температуры
  • Мониторинг TCAM


Физические характеристики

  • Питание 100-240 В AC, 60/50 Гц
  • Максимальная потребляемая мощность (с учётом нагрузки PoE) 160 Вт
  • Бюджет мощности PoE 120 Вт
  • Защита портов Ethernet 10/100/1000BASE-T от перенапряжений
  • Рабочая температура окружающей среды от -40 до +60 °С
  • Температура хранения от -50 до +85 °С
  • Рабочая влажность (без образования конденсата) не более 90%
  • Пассивное охлаждение
  • Корпус металлический, IP55
  • Вид размещения: крепление подвесное на штангу толщиной не более 8 мм
  • Габаритные размеры (Ш x В x Г) - 152 x 517 x 85 мм
  • Масса 4,2 кг

MES3708P

Ethernet-коммутатор MES3708P, 8 портов 10/100/1000BASE-T (PoE/PoE+), 2 порта 100BASE-FX/1000BASE-X (SFP), RS-232 (RJ-45), L3

Записей не найдено.

[MES] Сброс настроек интерфейса в default

Пример:

2324B(config)#default interface gig0/10
Configuration for these interfaces will be set to default.
It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y
2324B(config)#

[MES] Диагностика возможных проблем на коммутаторе при работе с РоЕ устройствами

Модели коммутаторов  MES с суффиксом ‘P’ в обозначении поддерживают электропитание устройств по линии Ethernet в соответствии с рекомендациями IEEE 802.3af (PoE) и IEEE 802.3at (PoE+). Эксплуатировать коммутаторы необходимо только с заземленным корпусом.

При возникновении проблем с питанием PoE устройств понять возможную причину проблемы можно, используя команды:

1) power inline traps enable.  Добавление в конфигурацию  устройства данной команды разрешает формирование информационных сообщений для подсистемы PoE.  Уровень логирования сообщений должен быть не ниже info



2) show power inline. Команда позволяется посмотреть состояние электропитания всех интерфейсов, поддерживающих питание по линии PoE.



Из вывода видно, что на втором порту находится РоЕ устройство класса 3. На первом и третьем портах не обнаружено устройств PoЕ

3) show power inline [проблемный порт]. Команда позволяется посмотреть состояние электропитания конкретного интерфейса.  Из вывода в динамике, используя счетчики ошибок, можно определить возможные причины конфликтов в подаче PoE





Status Оперативное состояние электропитания порта. Возможные значения:
Off - питание порта выключено административно
Searching – питание порта включено, ожидание подключения PoE-устройства
On – питание порта включено и есть присоединеннное PoE-устройство
Fault – авария питания порта. PoE-устройство запросило мощность большую, чем
доступно или потребляемая PoE-устройством мощность превысила заданный предел.
Overload Counter Счетчик количества случаев перегрузки по электропитанию
Short Counter Счетчик случаев короткого замыкания
Denied Counter Счетчик случаев отказа в подаче электропитания
Absent Counter Счетчик случаев прекращения электропитания из-за отключения питаемого устройства
Invalid Signature
Counter
Счетчик ошибок классификации подключенных PoE-устройств




4) show power inline consumption. Отображает характеристики потребления мощности всех PoE-интерфейсов устройства









Каждая отдельна проблема с подачей питания по PoЕ требуют индивидуальной подхода к решению, проблема может быть на стороне конечного устройства РоЕ, кабеля или коммутатора.

При обращении в службу технической поддержки необходимо предоставить выводы вышеперечисленных команд, а также  команды show version, sh logiging



[MES] Настройка radius-сервера на коммутаторах MES

Настройка radius-сервера доступна для коммутаторов серий MES2300/3300/5300.

radius-сервер может использоваться для 802.1x аутентификации и для аутентификации учётных записей на других коммутаторах.



Включение radius-сервера:

radius server enable



Настройка адреса коммутатора доступа (клиента) и ключа:

encrypted radius server secret key secret ipv4-address 192.168.1.10



Конфигурация групп и привязка к ним уровней привилегий:

radius server group admin
vlan name test
privilege-level 15
exit
!
radius server group priv1
privilege-level 1
exit

Настройка логина и пароля для учётных записей, привязка их к группам:
radius server user username priv1 group priv1 password priv1
radius server user username tester group admin password tester

[MES] Настройка TACACS на коммутаторах MES

Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству, при этом поддерживая совместимость с RADIUS и другими процессами проверки подлинности.
Конфигурацию будем выполнять на базе коммутатора MES2324.

1.    Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

MES2324B(config)#tacacs-server host 192.168.10.5 key secret

2.    Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

MES2324B(config)#aaa authentication login authorization default tacacs local

Примечение: На коммутаторах серии 23xx, 33xx, 53xx используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 4.0.6 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке. На коммутаторах серии 1000, 2000, 3000 уже имеется этот функционал.

3.    Установить способ аутентификации при повышении уровня привилегий:

MES2324B(config)#aaa authentication enable authorization default tacacs enable

Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

4.    Создать учетную запись:


MES2324B(config)#username tester password eltex privilege 15

5.    Задать пароль на доступ в привилегированный режим:

MES2324B(config)#enable password eltex

6.  Разрешить ведение учета (аккаунта) для сессий управления.

MES2324B(config)#aaa accounting login start-stop group tacacs+

7.  Включить ведение учета введенных в CLI команд по протоколу tacacs+.

MES2324B(config)#aaa accounting commands stop-only group tacacs+

Примечание: По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

[MES] Использование 100-метрового кабеля категории Cat5e при питании устройств по PoE

Согласно группе стандартов питания PoE IEEE802.3 устройства-потребители, питающиеся по PoE при использовании стометрового кабеля категории Cat5e , не должны потреблять более:

  • 12,95 Вт - для устройств классов 0, 3
  • 3,84 Вт - для устройств класса 1
  • 6,49 Вт - для устройств класса 2
  • 25,5 Вт - для устройств класса 4

Класс

Стандарт

Мощность на порт, Вт

Мощность на устройство, Вт

0

802.3af/802.3at

15,4

0,44 - 12,92

1

802.3af/802.3at

4,5

0,44 - 3,84

2

802.3af/802.3at

7

3,84 - 6,49

3

802.3af/802.3at

15,4

6,49 - 12,95

4

802.3at

30

12,95 - 25,5

Разница между мощностью на порту и мощностью на питаемом устройстве обусловлена тем, что жилы кабеля имеют сопротивление (более высокие значения способствуют большей потери мощности в кабеле), следовательно, выходная мощность питающего устройства выше входной мощности питаемого устройства. Часть мощности теряется в кабеле.

Длина PoE

Согласно стандартов 802.3af и 802.3at длина кабеля для PoE заявляется равной 100 метрам. Однако на практике максимальная длина витой пары PoE зависит от многих факторов, в том числе заранее неизвестных:

  • сечения проводников;
  • металла проводников;
  • количества изгибов на линии;
  • наводок, неравномерных характеристик витой пары.

Со скидкой на перегибы и прочее максимальная длина кабеля PoE желательна не более 75 метров.
Кабели хорошего качества (с малым сопротивлением) позволяют питать устройства на расстоянии до 100 метров.
