Кол-во портов UPLINK	4
Особенности	–
Уровень коммутатора	L2
MAC таблица	16K
Кол-во портов DOWNLINK	24
Скорость DOWNLINK	1G
Установка в стойку	1U
Разъем для АКБ	–
PoE	–
Кол-во устройств в стеке	3
Питание	AC
Тип UPLINK	1G
В реестре Минпромторга (ТОРП)	Нет

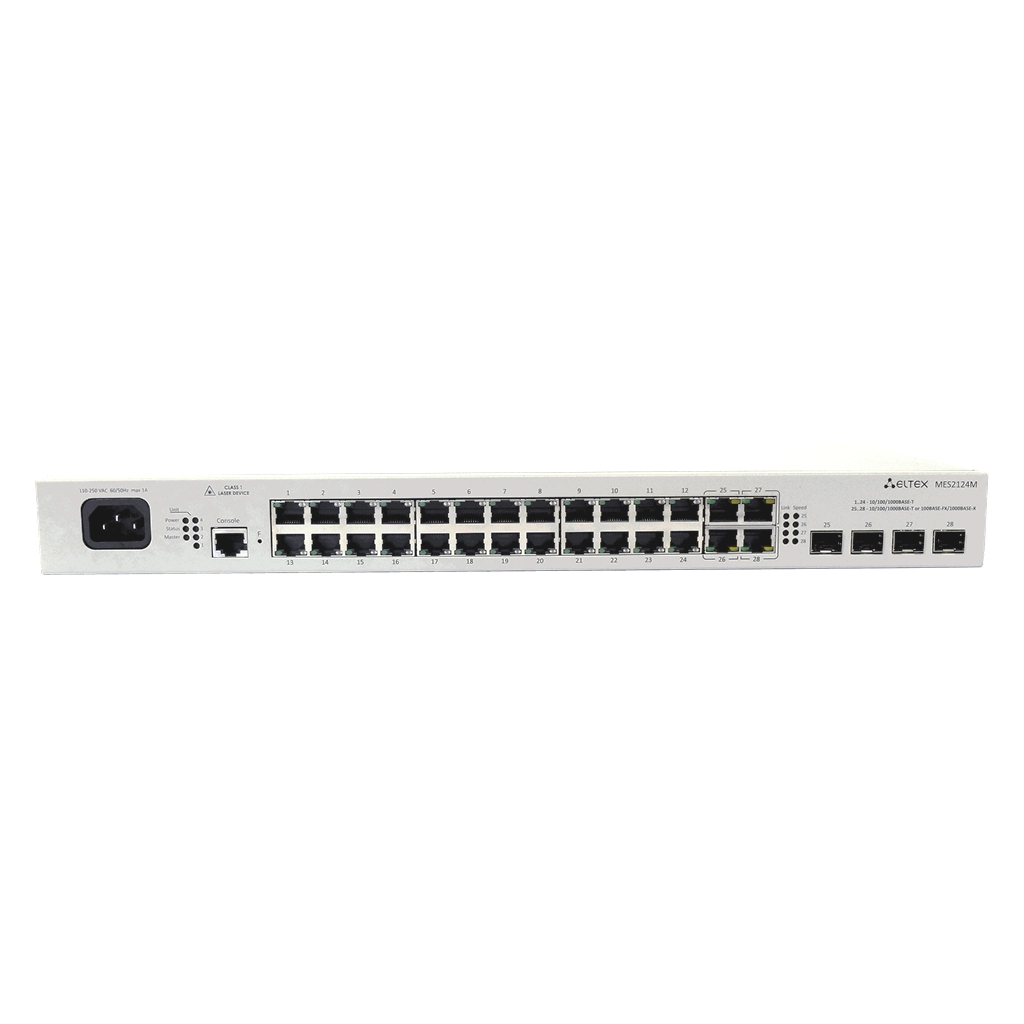

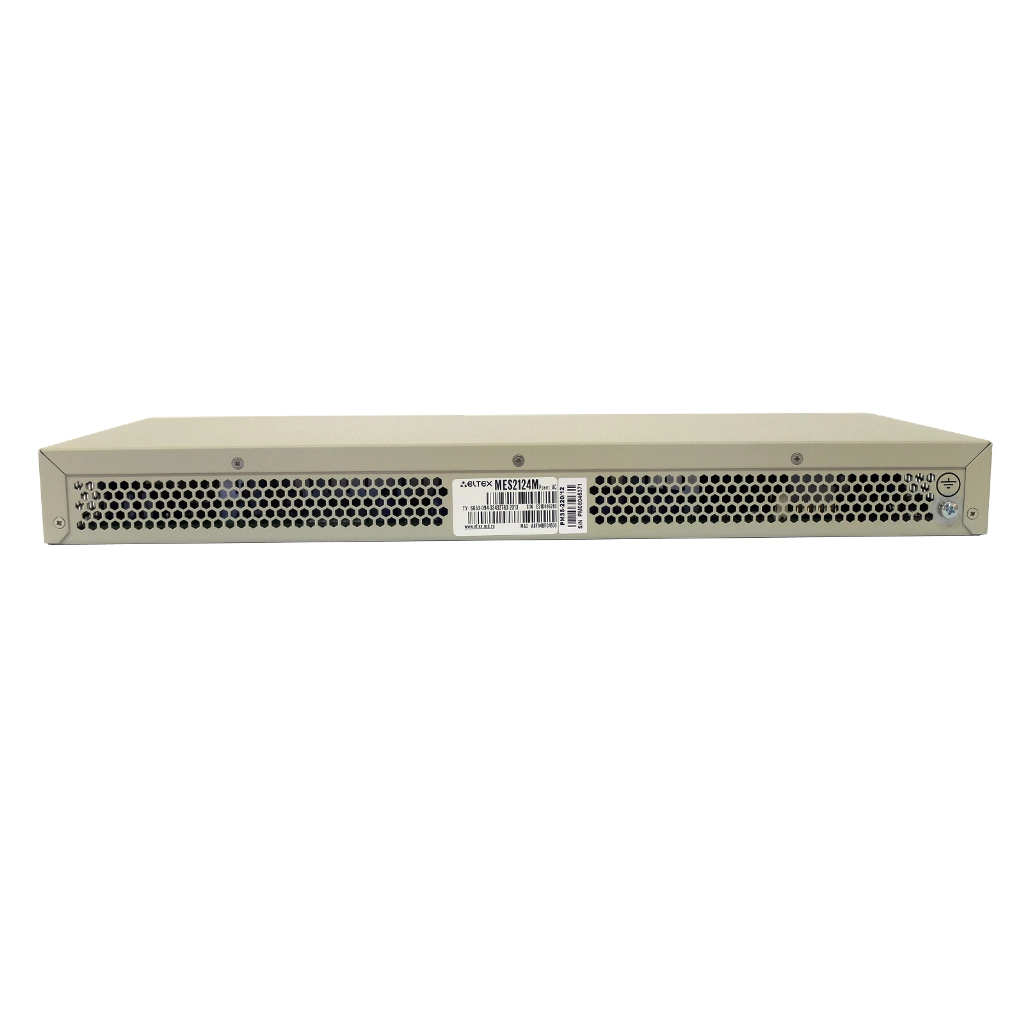

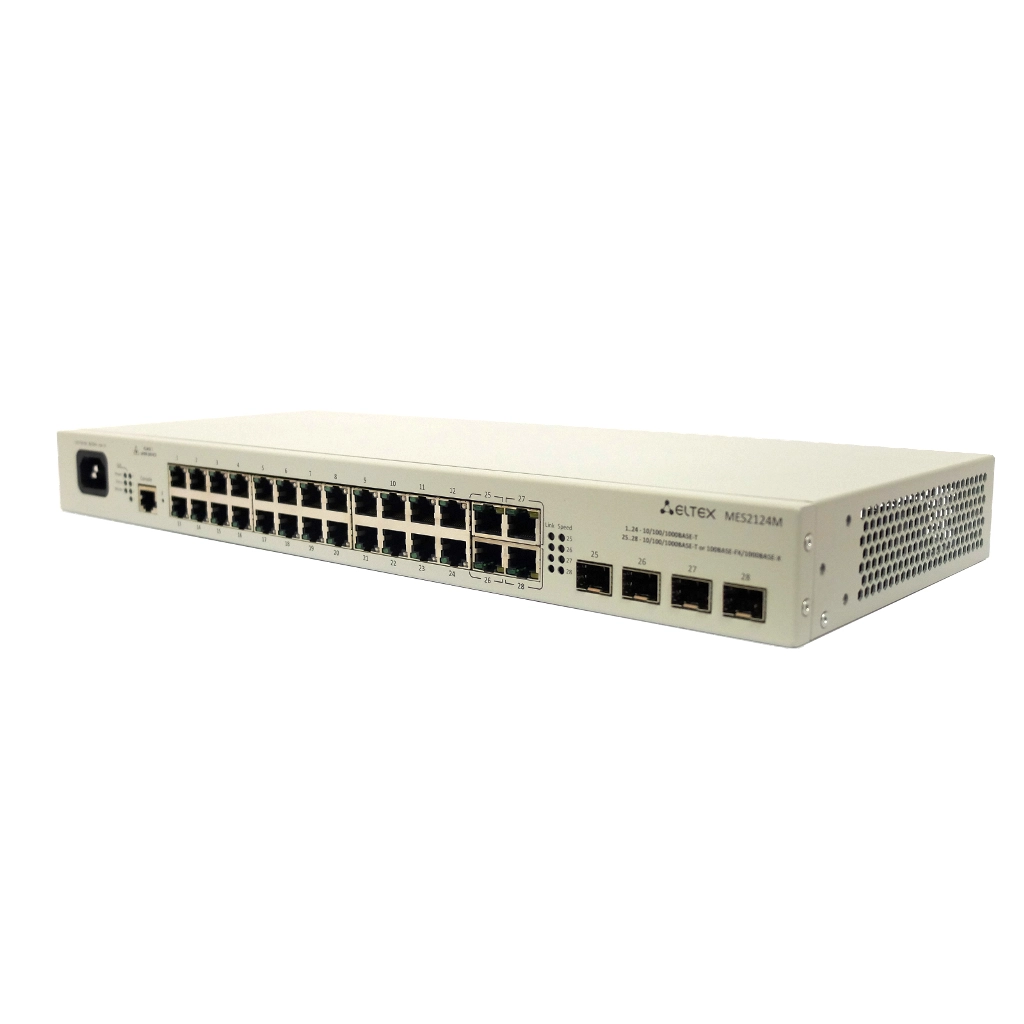

MES2124 - гигабитный Ethernet коммутатор уровня L2.

Коммутатор MES2124 обеспечивает подключение абонентов на скоростях до 1 Гбит/c. Дополнительно коммутатор поддерживает функционал для построения оптического кольца, с возможностью сходимости менее чем за 50 мс (функционал ERPS).

Коммутатор отлично подходит как для подключения абонентов, так и для выполнения функции агрегации трафика. В основе чип производительностью 56 Гбит/с.

Оптимизация таблицы MAC-адресов

Для эффективной работы с таблицей MAC-адресов проведена специальная доработка программного обеспечения (MES2124 поддерживает до 16k адресов)

Интерфейсы

24 х 10/100/1000BASE-T (RJ-45)
4 x 10/100/1000BASE-T/1000BASE-X/ 100BASE-FX Combo
Консольный порт RS-232 (RJ-45)

Производительность

Пропускная способность - 56 Гбит/с
Производительность на пакетах длиной 64 байта¹ - 41 MPPS
Объем буферной памяти - 1 Мбайт
Объем ОЗУ (DDR2) - 128 Мбайт
Объем ПЗУ (SPI Flash) - 16 Мбайт
Таблица MAC-адресов - 16384
Количество активных VLAN - 4094
Количество групп L2 Multicast (IGMP Snooping) - 1000
Количество правил SQinQ - 168 (ingress) / 96 (egress)
Таблица ACL - 248
Link Aggregation Groups (LAG) - 16, до 8 портов в одном LAG
Качество обслуживания QoS - 4 выходных очереди на порт
Размер Jumbo-фрейма - максимальный размер пакетов 10240 байт
Стекирование - 3

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back pressure)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (Port mirroring)
Функция зеркалирования VLAN

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
Статические записи MAC (Static MAC Entries)
Отслеживание событий MAC change на портах
Отслеживание событий MAC flapping на портах

Поддержка VLAN

Поддержка Voice VLAN
Поддержка IEEE 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP

Функции L2 Multicast

Поддержка профилей Multicast
Поддержка статических Mullticast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP snooping Fast Leave на основе порта/хоста
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier
Поддержка MVR

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка STP Multiprocess
Поддержка STP Root Guard
Поддержка STP Loop Guard
Поддержка STP BPDU Guard
Поддержка BPDU Filtering
Поддержка Spanning Tree Fast Link option
Поддержка Layer 2 Protocol Tunneling
Поддержка Private VLAN
Поддержка ERPS (G.8032v2)
Поддержка EAPS
Поддержка Loopback Detection (LBD) на основе VLAN
Изоляция портов
Поддержка Flex Link (Dual homing)
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm

Поддержка IPv6

Функциональность IPv6 Host
Совместное использование IPv4, IPv6

Сервисные функции

Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера
Green Ethernet

Функции обеспечения безопасности

DHCP snooping
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection (Protection)
Поддержка sFlow
Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
Проверка подлинности по портам на основе 802.1x
Guest VLAN
Система предотвращения DoS-атак
Сегментация трафика
Защита от несанкционированных DHCP-серверов
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
Фильтрация NetBIOS/NetBEUI
PPPoE Intermidiate agent
Выбор алгоритма работы SSH-сервера

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List)
Поддержка Time-Based ACL
IPv6 ACL
Поддержка режима ACL-ONLY с увеличенным количеством ресурсов коммутатора под ACL
ACL на основе:
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

Ограничение скорости на портах (shaping, policing)
Поддержка класса обслуживания IEEE 802.1p
Защита от широковещательного «шторма»
Управление полосой пропускания
Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
Три цвета маркировки
Классификация трафика на основании ACL
Назначение меток CoS/DSCP на основании ACL
Перемаркировка меток DSCP в CoS
Перемаркировка меток CoS в DSCP
Назначение VLAN на основании ACL
Назначение меток 802.1p, DSCP для протокола IGMP

ОАМ

IEEE 802.3ah, Ethernet OAM
IEEE 802.1ag, Connectivity Fault Management (CFM)
IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SCP
Протокол SNMP
Интерфейс командной строки(CLI)
Web-интерфейс
Syslog
SNTP (Simple Network Time Protocol)
Traceroute
LLDP (802.1ab) + LLDP MED
Управление контролируемым доступом – уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Сервер Telnet, сервер SSH
Клиент Telnet, клиент SSH
Поддержка макрокоманд
Журналирование вводимых команд по протоколу TACACS+
Системный журнал
Автоматическая настройка DHCP
DHCP Relay (Поддержка IPv4)
DHCP Option 12
DHCP Relay Option 82
Добавление тега PPPoE Circuit-ID
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование пароля
Восстановление пароля
Ping (поддержка IPv4/IPv6)
Поддержка статических маршрутов IPv4/IPv6 для сети управления
Поддержка двух версий файлов конфигурации

Функции мониторинга

Статистика интерфейсов
Удаленный мониторинг RMON/SMON
Поддержка IP SLA
Поддержка мониторинга загрузки CPU по задачам и по типу трафика
Мониторинг загрузки оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM

MIB

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 271,1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 3289 DIFFSERV MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 3298 MIB для Diffserv
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
RFC 793 TCP
RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol
RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
RFC 826 ARP

Физические характеристики

Питание:
- 110-250 В AC, 50-60 Гц
- 36-72 В DC
Максимальная потребляемая мощность - 30 Вт
Рабочая температура окружающей среды - от -15° до +50° С
Температура хранения - от -40° до +70° С
Рабочая влажность - не более 80%
Охлаждение - пассивное
Исполнение - 19'', 1U
Габаритные размеры (ШxВxГ), мм - 430x44x180
Вес: 2,6 кг

¹Значения указаны для односторонней передачи

Текущая версия ПО 1.1.48.13

Документация

Руководство по эксплуатации, версия ПО 1.1.48.14

PDF / 7 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

PDF / 2 Mb

Описание

Краткая техническая информация

PDF / 2 Mb

Программное обеспечение

Инструкция по обновлению версии ПО MES1124 и MES2124 при переходе с версии 1.1.15 и ранних на 1.1.18 и более поздние (дата публикации: 18.10.2022)

PDF / 354 Kb

Инструкция по обновлению версии начального загрузчика (дата публикации: 25.09.2019)

PDF / 214 Kb

Начальный загрузчик (дата публикации: 02.12.2020)

ZIP / 362 Kb

Версия ПО 1.1.48.14 (дата публикации: 18.02.2022)

ZIP / 6 Mb

Файлы MIB (дата публикации: 18.02.2022)

ZIP / 1 Mb

Инструкция по обновлению версии ПО в сетевых коммутаторах (дата публикации: 25.09.2019)

PDF / 219 Kb

Сертификаты

Сертификат связи ОС-6-СПД-2733

PDF / 11 Mb

Декларация ТР ТС

PDF / 775 Kb

Сертификат соответствия ГОСТ Р МЭК 61850-3-2005

PDF / 2 Mb

MES2124M_AC

SPM35-220/12

Плата питания SPM35-220/12, 220V AC, 35W

SPM35-48/12

Плата питания SPM35-48/12, 48V DC, 35W

EMS-MES-access

Опция EMS-MES-access системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES-1000, MES-2000

Сертификаты на гарантию, замену, техподдержку

Скачать регламенты

Продление гарантийного обслуживания, MES2124M_AC (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)

[ для нового оборудования ]

до 2 лет +15% от цены оборудования
EW-MES2124M_AC-2Y

до 3 лет +25% от цены оборудования
EW-MES2124M_AC-3Y

до 5 лет +40% от цены оборудования
EW-MES2124M_AC-5Y

Продление гарантийного обслуживания, MES2124M_AC (используется при покупке для ранее приобретенного оборудования)

[ для уже купленного оборудования ]

на 1 год +12% от цены оборудования
EW-MES2124M_AC-1Y

Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - MES2124M_AC - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)

1 год +6% от цены оборудования
SC-MES2124M_AC-B-1Y

3 года +15% от цены оборудования
SC-MES2124M_AC-B-3Y

5 лет +32% от цены оборудования
SC-MES2124M_AC-B-5Y

Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, MES2124M_AC (услуга оказывается при наличии действующей гарантии)

1 год +30% от цены оборудования
NBS-MES2124M_AC-1Y

3 годa +75% от цены оборудования
NBS-MES2124M_AC-3Y

5 лет +93,75% от цены оборудования
NBS-MES2124M_AC-5Y

Обучение в Академии Eltex

[MES] Настройка ресурсов маршрутизации system resources routing на MES1024 MES1124 MES2124 MES3100

При возникновении проблем с достижением лимитов, отведенных под routing их значение можно изменить.

На версии ПО 2.5.Х

console#show system resources routing

Routing

--------

Hosts: 200

Used Number of Hosts: 0

Routes: 2048

Used Number of IPv4 Routes: 840

IP Interfaces: 512

Used Number of Interfaces: 6

Изменение пределов производится командой

console(config)#system resources routing <routes> <host> <ip interface>

возможные значения параметров

Number of routes 20-11136

Number of host 20-2800

Number of IP interfaces 2-1024

New Max Number of IPv4 Routes + 2*Max Number of IP Interfaces + Max Number of IP Host должно быть меньше 11135

На версии 3.5.Х

console#show system router resources

In-Use Reserved (Current)
------ ------------------
IPv4 Entries 0 3304
Number of Routes 0
Number of Neighbors 0
Number of Interfaces 500
IPv6 Entries 0 3300
Number of Routes 0
Number of Neighbors 0
Number of Interfaces 0
Number of On-Link Prefixes 0
IPv4 Multicast 0 3300
IPv6 Multicast 0 3296

Изменение пределов производится командой

console(config)#system router resources

ip-entries The maximum number of IPv4 entries (<8-13280>)
ipv6-entries The maximum number of IPv6 entries (<32-13280>)
ipm-entries The maximum number of IPv4 multicast (<32-13280>)
ipmv6-entries The maximum number of IPv6 multicast entries (<32-13280>)
<CR>

Настройки применяются после перезагрузки

Источник:
docs.eltex-co.ru

[MES] Матрица стекирования для MES1024 MES1124 MES2124 MES3100

	1124M	1124MB	2124M	2124MB	2124F	2124P	2124P rev.B	2124P rev.C	3108F	3116F	3124F	3124
1124M	+
1124MB	+	+
2124M	-	-	+
2124MB	-	-	+	+
2124F	-	-	-	-	+
2124P	-	-	-	-	-	+
2124P rev.B	-	-	-	-	-	-	+
2124P rev.C	-	-	-	-	-	-	-	+
3108F	-	-	-	-	-	-	-	-	+
3116F	-	-	-	-	-	-	-	-	+	+
3124F	-	-	-	-	-	-	-	-	+	+	+
3124	-	-	-	-	-	-	-	-	+	+	+	+

Источник:
docs.eltex-co.ru

[MES] Обновление ПО через CLI на MES1024 MES1124 MES2124 MES31XX

Для того, чтобы произвести обновление ПО с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

Настройки терминальной программы при подключении к коммутатору через последовательный порт:

выбрать соответствующий последовательный порт.
установить скорость передачи данных – 115200 бит/с.
задать формат данных: 8бит данных, 1 стоповый бит, без контроля четности.
отключить аппаратное и программное управление потоком данных.
задать режим эмуляции терминала VT100 (многие терминальные программы используют данный режим эмуляции терминала в качестве режима по умолчанию).

Загрузка файла системного ПО в энергонезависимую память коммутатора

Для загрузки файла системного ПО необходимо в командной строке CLI ввести следующую команду:

сopy tftp:// xxx.xxx.xxx.xxx/File Name image, где

xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка файла системного ПО;
File Name – имя файла системного ПО;

и нажать Enter. В окне терминальной программы должно появиться следующее:

COPY-I-FILECPY: Files Copy - source URL tftp://xxx.xxx.xxx.xxx/ File Name destination URL flash://image

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Если загрузка файла прошла успешно, то появится сообщение вида

COPY-N-TRAP: The copy operation was completed successfully

Выбор файла системного ПО, который будет активен после перезагрузки коммутатора

Для того, чтобы произвести выбор файла системного ПО, который будет активен после перезагрузки, необходимо в командной строке CLIввести следующую команду:

boot system { image-1 | image-2 }, где

image-1, image-2 – файл системного ПО.

После выбора необходимо произвести перезагрузку коммутатора командой reload.

Источник:
docs.eltex-co.ru

[MES] Обновление ПО для всего стека через CLI на MES1024 MES1124 MES2124 MES31XX

Для этого используется команда вида:

copy tftp://<ip address>/File_Name unit://*/image ,

где

<ip address> – IP-адрес TFTP сервера, с которого будет производиться загрузка файла системного ПО;
File_Name– имя файла системного ПО

Источник:
docs.eltex-co.ru

[MES] Резервирование конфигурации на TFTP-сервере для MES1024 MES1124 MES2124 MES31XX

Источник:
docs.eltex-co.ru

[MES] Создание макроса для выполнения группы команд на MES1024 MES1124 MES2124 MES3100

Рассмотрим создание макроса на примере удаления порта из LAG.

Создать макрос можно командой:

macro name remove_g1_from_po1
config
interface gi1/0/24
no channel-group
switchport mode trunk
switchport trunk allowed vlan add 7,26,28,114,150,152,598-599,2794
@

Выполнение макроса можно запустить командой:

console# macro apply remove_g1_from_po1

Источник:
docs.eltex-co.ru

[MES] Превращение коммутатора в HUB на MES1024 MES1124 MES2124 MES3100

Для этого необходимо отключить изучение MAC адресов в VLAN. Команда в CLI для отключения изучения MAC адресов во всех VLAN:

console(config)# no mac address-table learning vlan all

Команда в CLI для отключения изучения MAC адресов в данной VLAN:

console(config)# no mac address-table learning vlan vlan_id

Источник:
docs.eltex-co.ru

[MES] Загрузка/выгрузка конфигурации с/на TFTP-сервер на MES1024 MES1124 MES2124 MES31XX

Для того, чтобы произвести загрузку/выгрузку файла конфигурации с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

Для загрузки файла первоначальной конфигурации с TFTP сервера необходимо в командной строке CLI ввести команду:

console# copy tftp:// xxx.xxx.xxx.xxx/File_Name startup-config

, где

xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка конфигурационного файла;
File_Name – имя конфигурационного файла;

и нажать Enter. В окне терминальной программы должно появиться следующее сообщение:

Overwrite file [startup-config] ?[Yes/press any key for no]....

Для записи конфигурационного файла необходимо нажать клавишу y. Если загрузка файла прошла успешно, то появится сообщение вида:

COPY-N-TRAP: The copy operation was completed successfully

Для выгрузки файла первоначальной конфигурации на TFTP сервер необходимо в командной строке CLI ввести следующую команду:

console# copy startup-config tftp:// xxx.xxx.xxx.xxx/File_Name

, где

xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, на который будет производиться выгрузка конфигурационного файла;
File_Name – имя конфигурационного файла;

и нажать Enter. Если выгрузка файла прошла успешно, то появится сообщение вида:

COPY-N-TRAP: The copy operation was completed successfully

Источник:
docs.eltex-co.ru

[MES] Просмотр дефолтных настроек на MES1024 MES1124 MES2124 MES31XX

Для этого необходимо воспользоваться командой

console# show system defaults

Источник:
docs.eltex-co.ru

[MES] Сброс конфигурации к заводским настройкам MES1024 MES1124 MES2124 MES3100

Сброс конфигурации к заводским настройкам возможно осуществить через CLI, выполнив команду

console# delete startup-config

и перезагрузив коммутатор,

а также при помощи кнопки "F" на лицевой панели.

Для этого необходимо нажать и удерживать кнопку "F" не менее 15 секунд.

Коммутатор автоматически перезагрузится и начнет работу с заводскими настройками.

Источник:
docs.eltex-co.ru

[MES] Отключение кнопки "F" на MES1024 MES1124 MES2124 MES3100

Кнопка "F" - функциональная кнопка для перезагрузки устройства и сброса к завод-ским настройкам:

при нажатии на кнопку длительностью менее 10 с. происходит пере-загрузка устройства;
при нажатии на кнопку длительностью более 10 с. происходит сброс настроек устройства до заводской конфигурации.

Отключить кнопку можно командой:

console(config)# reset-button disable

Чтобы запретить сброс устройства к заводским настройкам, но разрешить перезагрузку, следует ввести команду:

console(config)# reset-button reset-only

Источник:
docs.eltex-co.ru

На данный товар не оставлено ни одного отзыва.

Будьте первым!

MES2124M Eltex | Коммутатор 24 порта 1G

MES2124M_AC

Тех. характеристики

Описание

Файлы

Спецификация

Модули

Программные опции

Услуги

Настройка

Отзывы 0

Общие параметры MES2124M_AC Eltex

MES2124 - гигабитный Ethernet коммутатор уровня L2.

Оптимизация таблицы MAC-адресов
