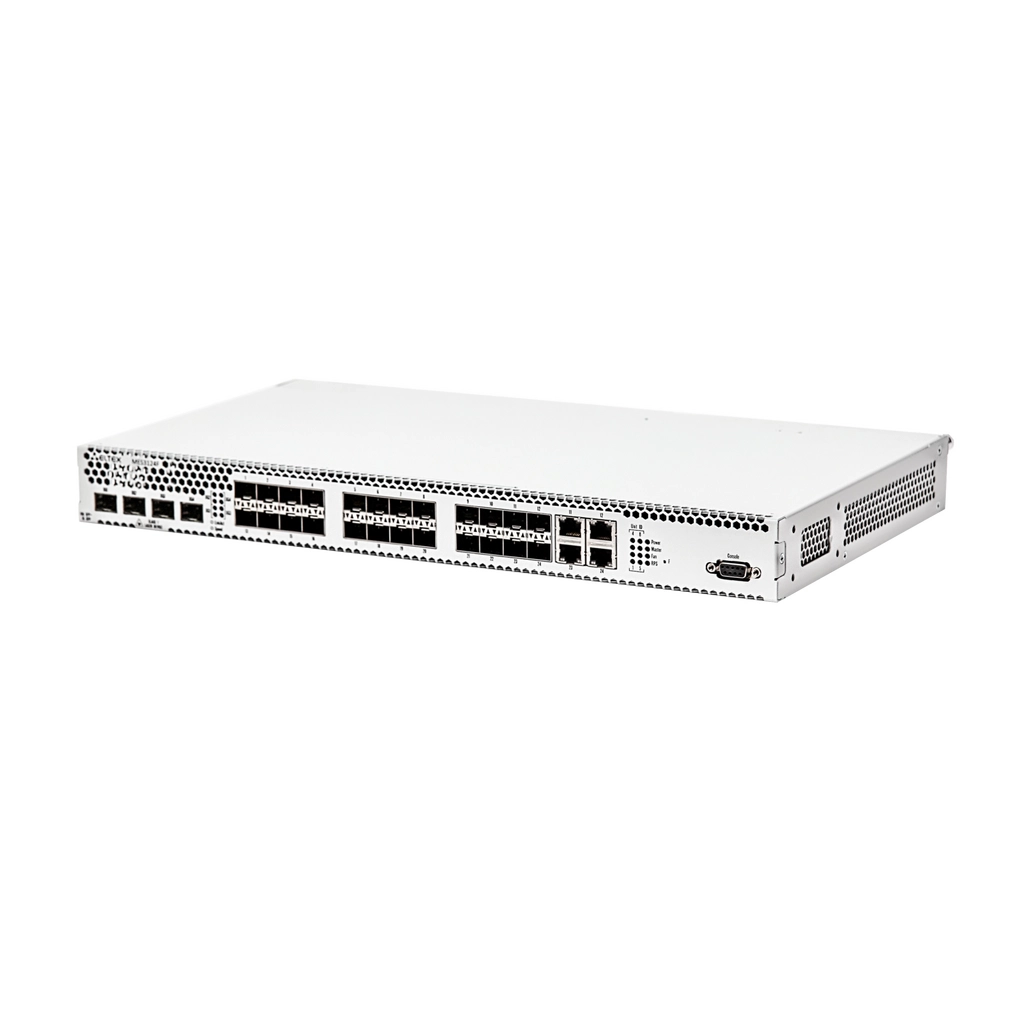

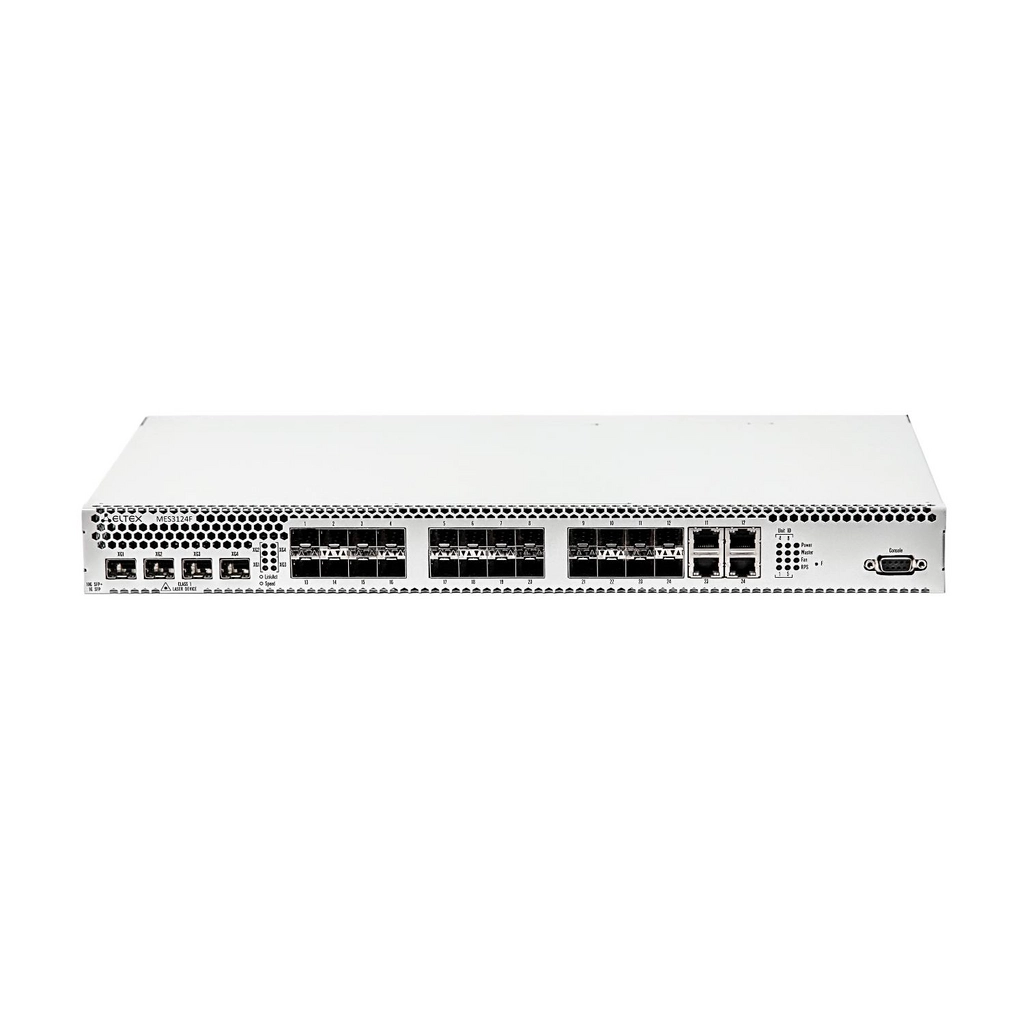

MES3124F Eltex | Коммутатор 24 порта SFP, 4 порта SFP+, L3

При возникновении проблем с достижением лимитов, отведенных под routing их значение можно изменить.

На версии ПО 2.5.Х

console#show system resources routing

Routing

--------

Hosts: 200

Used Number of Hosts: 0

Routes: 2048

Used Number of IPv4 Routes: 840

IP Interfaces: 512

Used Number of Interfaces: 6

Изменение пределов производится командой

console(config)#system resources routing <routes> <host> <ip interface>

возможные значения параметров

Number of routes 20-11136

Number of host 20-2800

Number of IP interfaces 2-1024

New Max Number of IPv4 Routes + 2*Max Number of IP Interfaces + Max Number of IP Host должно быть меньше 11135

На версии 3.5.Х

console#show system router resources

                                        In-Use     Reserved (Current)
                                          ------ ------------------
IPv4 Entries                          0         3304
Number of Routes                0
Number of Neighbors           0
Number of Interfaces          500
IPv6 Entries                          0         3300
Number of Routes                0
Number of Neighbors           0
Number of Interfaces            0
Number of On-Link Prefixes 0
IPv4 Multicast                       0           3300
IPv6 Multicast                       0           3296

Изменение пределов производится командой

console(config)#system router resources

console(config)#system router resources

ip-entries     The maximum number of IPv4 entries  (<8-13280>)
ipv6-entries   The maximum number of IPv6 entries (<32-13280>)
ipm-entries     The maximum number of IPv4 multicast  (<32-13280>)
ipmv6-entries   The maximum number of IPv6 multicast entries (<32-13280>)
<CR>

Настройки применяются после перезагрузки

Такая возможность имеется начиная с версии ПО 2.5.34.

Информация доступна по команде show system
Пример вывода информации:

console# show system

Main Power Supply Status [DC]: OK

Redundant Power Supply Status [AC]: OK

Также возможно получить информацию по SNMP. Информация находится в таблице :

• rlEnvMonSupplyStatusTable
• Oid:1.3.6.1.4.1.89.83.1.2

Стек MES3000 функционирует как единое устройство и может состоять из 8 устройств, имеющих следующие роли, определяемые их порядковыми номерами (UID):

• Master (UID устройства 1 или 2), с него происходит управление всеми устройствами в стеке.
• Backup (UID устройства 1 или 2) – устройство, подчиняющееся master. Дублирует все настройки, и, в случае выхода управляющего устройства из строя, берущее на себя функции управления стеком.
• Slave (UID устройств от 3 до 8) – устройства, подчиняющееся master. Не может работать в автономном режиме (если отсутствует master).

В режиме стекирования MES3124/MES3124F и MES3224/MES3224F используют XG3 и XG4 порты для синхронизации, при этом эти порты не участвуют в передаче данных.MES3108/MES3108F и MES3116/MES3116F используют для синхронизации только один порт - XG2, при этом этот порт не участвуют в передаче данных. Возможны две топологии синхронизирующихся устройств – кольцевая и линейная. Рекомендуется использовать кольцевую топологию для повышения отказоустойчивости стека.

Устройства с одинаковыми UID не могут работать в одном и том же стеке.

Настройка коммутатора для работы в стеке производится через меню начального загрузчика (Startup Menu).

Для входа в меню Startup необходимо прервать загрузку нажатием клавиши <Esc> или <Enter> в течение первых двух секунд после появления сообщения автозагрузки (по окончании выполнения процедуры POST).

Появится следующее меню:

• Startup Menu
• [1] Download Software
• [2] Erase Flash File
• [3] Password Recovery Procedure
• [4] Set Terminal Baud-Rate
• [5] Stack menu
• [6] Back
• Enter your choice or press 'ESC' to exit:

Необходимо выбрать пункт [5] Stack menu, нажав клавишу <5>.

Появится следующее меню:

• Stack menu
• [1] Show unit stack id
• [2] Set unit stack id
• [3] Set unit working mode
• [4] Back
• Enter your choice or press 'ESC' to exit:

описание которого приведено в таблице ниже.

Описание меню Stackmenu, работа с параметрами стека устройства

Настройка режима стека из cli производится с помощью команды:

console# unit mode

  standalone           Standalone unit without stack support.

  stackable            Stackable unit.

Для назначения UID используются команды:

console# unit renumber local after-reset {unit_id}

  <1-8>                New unit number after reset.

console# unit renumber {current_id} after-reset {new_id}

<1-8>                New unit number after reset.

Примечание по работе стека:

При отключении мастера (unit 1) из стека. Бэкап (unit 2) доинициализируется до мастера за 10-15 сек.  На бекап (unit 2) коммутаторе резервируется конфигурация.
Если в момент возврата unit 1 аптайм unit2 будет менее 10 минут, unit1 вновь возьмет на себя мастерство (при этом unit 2 перезагрузится. Если аптайм unit 2 будет больше, чем 10 минут, то unit 2 останется мастером, а unit1 возьмёт на себя роль backup коммутатора.

Для того, чтобы произвести обновление ПО с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

Настройки терминальной программы при подключении к коммутатору через последовательный порт:

• выбрать соответствующий последовательный порт.
• установить скорость передачи данных – 115200 бит/с.
• задать формат данных: 8бит данных, 1 стоповый бит, без контроля четности.
• отключить аппаратное и программное управление потоком данных.
• задать режим эмуляции терминала VT100 (многие терминальные программы используют данный режим эмуляции терминала в качестве режима по умолчанию).

       Загрузка файла системного ПО в энергонезависимую память коммутатора

Для загрузки файла системного ПО необходимо в командной строке CLI ввести следующую команду:

сopy tftp:// xxx.xxx.xxx.xxx/File Name image, где

• xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка файла системного ПО;
• File Name – имя файла системного ПО;

и нажать Enter. В окне терминальной программы должно появиться следующее:

COPY-I-FILECPY: Files Copy - source URL tftp://xxx.xxx.xxx.xxx/ File Name destination URL flash://image

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Если загрузка файла прошла успешно, то появится сообщение вида

COPY-N-TRAP: The copy operation was completed successfully

Выбор файла системного ПО, который будет активен после перезагрузки коммутатора

Для того, чтобы произвести выбор файла системного ПО, который будет активен после перезагрузки, необходимо в командной строке CLIввести следующую команду:

boot system { image-1 | image-2 }, где

• image-1, image-2  – файл системного ПО.

После выбора необходимо произвести перезагрузку коммутатора командой reload.

Для этого используется команда вида:

copy tftp://<ip address>/File_Name unit://*/image ,

где

• <ip address> – IP-адрес TFTP сервера, с которого будет производиться загрузка файла системного ПО;

• File_Name– имя файла системного ПО

Рассмотрим создание макроса на примере удаления порта из LAG.

Создать макрос можно командой:

macro name remove_g1_from_po1
config
interface gi1/0/24
no channel-group
switchport mode trunk
switchport trunk allowed vlan add 7,26,28,114,150,152,598-599,2794
@

Выполнение макроса можно запустить командой:

console# macro apply remove_g1_from_po1

Для этого необходимо отключить изучение MAC адресов в VLAN.  Команда в CLI для отключения изучения MAC адресов во всех VLAN:

console(config)# no mac address-table learning vlan all

Команда в CLI для отключения изучения MAC адресов в данной VLAN:

console(config)# no mac address-table learning vlan vlan_id

Для того, чтобы произвести загрузку/выгрузку файла конфигурации с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

Для загрузки файла первоначальной конфигурации с TFTP сервера необходимо в командной строке CLI ввести команду:

console# copy tftp:// xxx.xxx.xxx.xxx/File_Name startup-config

, где

• xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка конфигурационного файла;
• File_Name – имя конфигурационного файла;

и нажать Enter. В окне терминальной программы должно появиться следующее сообщение:

Overwrite file [startup-config] ?[Yes/press any key for no]....

Для записи конфигурационного файла необходимо нажать клавишу y. Если загрузка файла прошла успешно, то появится сообщение вида:

COPY-N-TRAP: The copy operation was completed successfully

Для выгрузки файла первоначальной конфигурации на TFTP сервер необходимо в командной строке CLI ввести следующую команду:

console# copy startup-config tftp:// xxx.xxx.xxx.xxx/File_Name

, где

• xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, на который будет производиться выгрузка конфигурационного файла;
• File_Name – имя конфигурационного файла;

и нажать Enter. Если выгрузка файла прошла успешно, то появится сообщение вида:

COPY-N-TRAP: The copy operation was completed successfully

Кнопка "F" - функциональная кнопка для перезагрузки устройства и сброса к завод-ским настройкам:

• при нажатии на кнопку длительностью менее 10 с. происходит пере-загрузка устройства;
• при нажатии на кнопку длительностью более 10 с. происходит сброс настроек устройства до заводской конфигурации.

Отключить кнопку можно командой:

console(config)# reset-button disable

Чтобы запретить сброс устройства к заводским настройкам, но разрешить перезагрузку, следует ввести команду:

console(config)# reset-button reset-only
