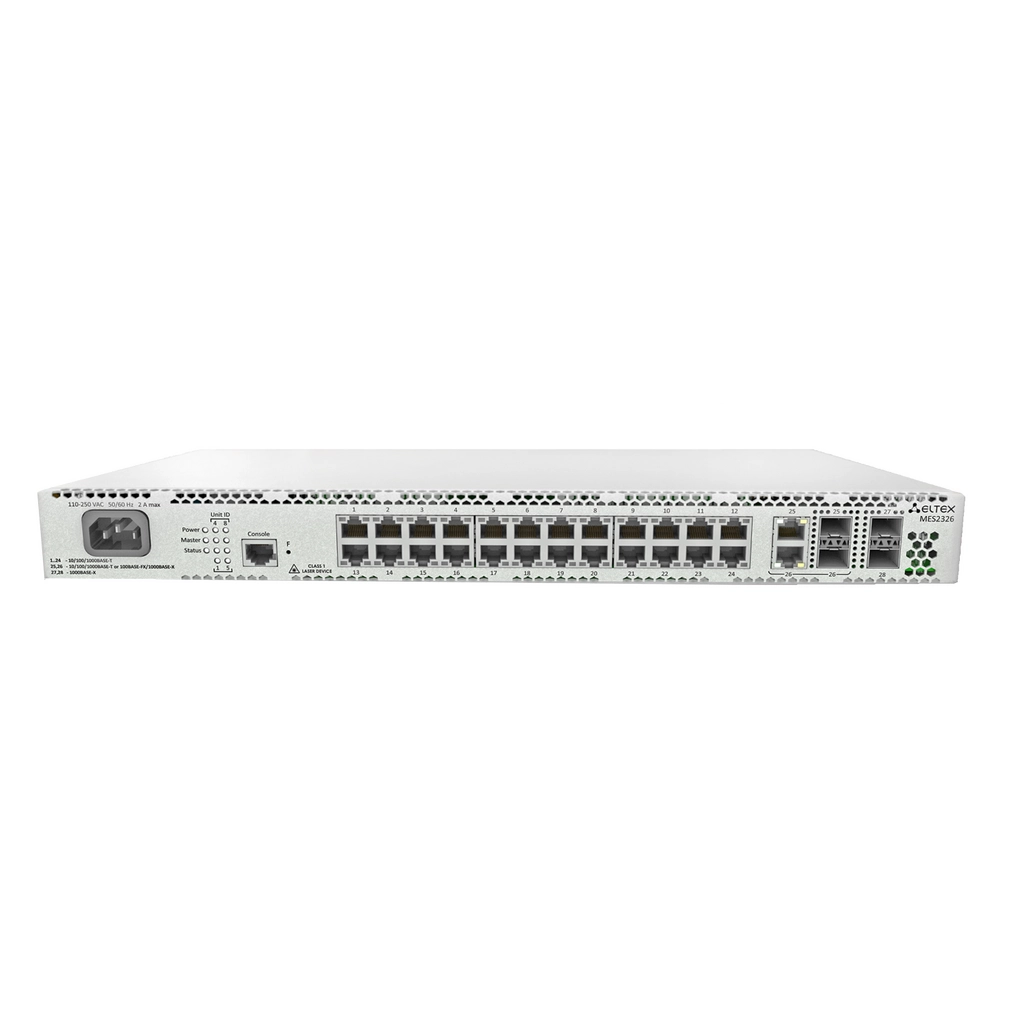

MES2326 Eltex | Коммутатор 24 порта 1G, 2 SFP, 2 комбо-порта 1G

2324B(config)#default interface gig0/10
Configuration for these interfaces will be set to default.
It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y
2324B(config)#

GARP VLAN Registration Protocol (GVRP) – протокол VLAN-регистрации. Протокол позволяет распространить по сети идентификаторы VLAN. Основной функцией протокола GVRP является обнаружение информации об отсутствующих в базе данных коммутатора VLAN-сетях при получении сообщений GVRP. Получив информацию об отсутствующих VLAN, коммутатор добавляет её в свою базу данных, как Type  - dynamicGvrp .

Пример настройки switch1

Распространить vlan 300 по сети.

console(config)# gvrp enable
console(config)# interface gigabitethernet1/0/1
console(config-if)# gvrp enable
console(config-if)# swichport mode trunk
console(config-if)# swichport trunk allowed add 100,300

Пример настройки на switch2

console(config)# gvrp enable
console(config)# interface gigabitethernet1/0/1
console(config-if)# gvrp enable
console(config-if)# swichport mode trunk
console(config-if)# swichport trunk allowed add 100

27-Jul-2016 11:53:25 %VLAN-I-GVRPAddVlan: Dynamic VLAN Vlan 300 was added by GVRP
27-Jul-2016 11:53:25 %VLAN-I-GVRPAddPort: Dynamic port gi1/0/1 was added to VLAN Vlan 300 by GVRP

switch2#sh vlan
Vlan mode: Basic

По умолчанию VLAN c  Type  - dynamicGvrp нельзя  назначить на порт. Для этого  vlan нужно добавить  в vlan database.

Начиная с версии 1.1.48/2.5.48 доступен функционал отключения анонса по gvrp определенного vlan. Используется команда gvrp advertisement-forbid в контексте конфигурирования interface vlan.

console(config)#interface vlan 1

console(config-if)#gvrp advertisement-forbid

radius-сервер может использоваться для 802.1x аутентификации и для аутентификации учётных записей на других коммутаторах.

Включение radius-сервера:

radius server enable

Настройка адреса коммутатора доступа (клиента) и ключа:

encrypted radius server secret key secret ipv4-address 192.168.1.10

Конфигурация групп и привязка к ним уровней привилегий:

radius server group admin
vlan name test
privilege-level 15
exit
!
radius server group priv1
privilege-level 1
exit

Настройка логина и пароля для учётных записей, привязка их к группам:
radius server user username priv1 group priv1 password priv1
radius server user username tester group admin password tester

Для включения протокола PVST необходимо использовать команду:

spanning-tree mode pvst

Для создания VLAN- участников PVST:

vlan database

vlan 2-64

Данные VLAN требуется добавить на интерфейсы:

interface gigabitethernet1/0/14

switchport mode trunk

switchport trunk allowed vlan add 2-64

Максимальное количество VLAN участников PVST - 64.

Отключить DHCP client в vlan 1

• interface vlan 1
• no ip address dhcp

Включить DHCPсервер и настроить пул выдаваемых адресов:

• ip dhcp server
• ip dhcp pool network Test
• address low 192.168.101.10 high 192.168.101.254 255.255.255.0
• default-router 192.168.101.2
• dns-server 10.10.10.10
• exit

Задать для интерфейса VLAN101 IPадрес и сетевую маску (это будет адрес DHCPсервера) :

• interface vlan 101
• ip address 192.168.101.1 255.255.255.0
• exit

Назначить VLAN101 на Ethernet порт, к которому подключен пользователь (например, gi1/0/1):

• interface gigabitethernet 1/0/1
• switchport access vlan 101
• exit

Данный функционал предназначен для распределения нагрузки и оптимизации пропускной способности сети. ЕСМР может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP. Максимально можно настроить 8 путей.

По умолчанию метод балансировки src-dst-mac-ip, изменить можно командой Port-Channel load-balance

Пример настройки ECMP:

MES2324(config)#ip maximum-paths 3

P.S.Настройка вступит в силу только после сохранения конфигурации и перезагрузки устройства.

Просмотр текущих настроек:

MES2324#show ip route
Maximum Parallel Paths: 1 (1 after reset)
Load balancing: src-dst-mac-ip

1) Stateless auto-configuration

Является режимом по-умолчанию. Включается следующим образом:

(config)#interface vlan x

(config)#ipv6 enable

После ввода команды устройство получает link-local адрес и может взаимодействовать с другими устройствами в данном сегменте сети.

Проверить наличие адреса командой:

console(config-if)#do sh ipv6 int

Interface IP addresses Type

----------- ------------------------------------------------ ------------

VLAN X fe80::e2d9:e3ff:fef1:dc80 linklayer

VLAN X ff02::1 linklayer

VLAN X ff02::1:fff1:dc80 linklayer

Адрес ff02::1, т.н. ‘all-nodes’ мультикаст-адрес, который прослушивается всеми узлами сети.

Адрес ff02::1:fff1:dc80 - ‘solicited-node’ мультикаст-адрес, имеет значение в локальном сегменте сети и служит для получения адреса 2-го уровня в рамках протокола NDP (аналог ARP в сетях IPv4).

Формирование link-layer адреса.

Link-local адреса всегда начинаются с префикса FE80::/10, к которому присоединяется идентификатор устройства, включающий мак-адрес. Данный идентификатор формируется по алгоритму EUI-64.

Пример:

Пусть коммутатор имеет мак-адрес e0:d9:e3:f1:dc:80. Согласно EUI-64 мак-адрес разбивается на 2 части по 24 бита - e0:d9:e3 и f1:dc:80, которые разделяются вставкой из 16 бит – FFFE. В первой 24-битной части инвертируется бит U/L. Таким образом, из имеющегося мак-адреса получаем link-local адрес fe80::/10 + e2d9e3 +fffe+f1dc80 -> fe80::e2d9:e3ff:fef1:dc80.

2) Настройка адреса вручную

Настройка вручную осуществляется следующим образом:

(config)#interface vlan x

(config)#ipv6 enable # включение ipv6 является обязательным требованием

Далее можно задать желаемый global-scope адрес вручную:

(config)#ipv6 address 2001::a/64,

задать желаемый link-local адрес вручную:

(config)#ipv6 address fe80::a/64 link-local,

или использовать формирование адреса по алгоритму EUI-64:

(config)#ipv6 address 2001::/64 eui-64.

Если при назначении адреса вручную не указывать область действия(scope) адреса как link-local, то адреса будут доступны вне локального сегмента сети и будут маршрутизироваться в сетях.

Примечание: на коммутаторах MES не предусмотрено получение адреса с помощью DHCPv6.

Время восстановления не превышает 1 секунды, что существенно меньше времени перестройки сети при использовании протоколов семейства spanning tree.

Пример конфигурирования

Настроим ревертивное кольцо с подкольцом, использующим кольцо в качестве виртуального канала. Для прохождения служебного ERPS трафика в кольце используется VLAN 10 (R-APS VLAN), защищает VLAN 20, 30, 40, 200, 300, 400. Для прохождения служебного ERPS  трафика в подкольце используется VLAN 100, защищает VLAN 200, 300, 400. Так как кольцо будет использоваться в качестве виртуального канала для подкольца, в настройках коммутаторов, которые не знают о существовании подкольца (коммутаторы 1 и 2), необходимо указать все VLAN подкольца.

В качестве RPL линка в основном кольце возьмем линк между коммутаторами 1 и 2. В качестве RPL линка в подкольце возьмем линк между коммутаторами 5 и 6. RPL линк — это линк, который будет заблокирован при нормальном состоянии кольца, и разблокируется только в случае аварии на одном из линков кольца.

Линк между коммутаторами 3 и 4 для подкольца vlan 100 будет определяться как virtual link.

Примечания:

• Подкольцо не умеет определять разрыв виртуального линка. Поэтому при разрыве этого линка в подкольце не разблокируется rpl-link.
• По дефолту через интерфейс в режим trunk проходит дефолтный 1 VLAN. Поэтому данный VLAN необходимо или добавить в protected, или запретить его прохождение через интерфейс, чтобы избежать возникновение шторма.
• RPL link блокирует прохождение трафика в protected VLAN. Но на семейство протоколов xSTP данная блокировка не растространяется. Поэтому необходимо запрещать прохождение STP bpdu через кольцевые порты.

Конфигурация коммутатора 1

• console(config)#erps
• console(config)#erps vlan 10
• console(config-erps)#ring enable
• console(config-erps)#port west te1/0/1
• console(config-erps)#port east te1/0/2
• console(config-erps)#protected vlan add 20,30,40,100,200,300,400
• console(config-erps)#rpl west owner
• console(config-erps)#exit
• console(config)#
• console(config)#interface range TengigabitEthernet1/0/1-2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 10,20,30,40
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering
•

Конфигурация коммутатора 2

• console(config)#erps
• console(config)#erps vlan 10
• console(config-erps)#ring enable
• console(config-erps)#port west te1/0/1
• console(config-erps)#port east te1/0/2
• console(config-erps)#protected vlan add 20,30,40
• console(config-erps)#rpl west neighbor
• console(config-erps)#exit
• console(config)#
• console(config)#interface range TengigabitEthernet1/0/1-2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 10,20,30,40
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering

Конфигурация коммутатора 3, 4

• console(config)#erps
• console(config)#erps vlan 10
• console(config-erps)#ring enable
• console(config-erps)#port west tengigabitethernet1/0/1
• console(config-erps)#port east tengigabitethernet1/0/2
• console(config-erps)#protected vlan add 20,30,40
• console(config-erps)#sub-ring vlan 100
• console(config-erps)#exit
• console(config)#erps vlan 100
• console(config-erps)#ring enable
• console(config-erps)#port west tengigabitethernet1/0/3
• console(config-erps)#protected vlan add 200,300,400
• console(config-erps)#exit
• console(config)#
• console(config)#interfaceTengigabitEthernet1/0/1
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 10,20,30,40
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#interfaceTengigabitEthernet1/0/2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 10,20,30,40,100,200,300,400
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#interfaceTengigabitEthernet1/0/3
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 100,200,300,400
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering

Конфигурация коммутатора 5

• console(config)#erps
• console(config)#erps vlan 100
• console(config-erps)#ring enable
• console(config-erps)#port west te1/0/1
• console(config-erps)#port east te1/0/2
• console(config-erps)#protected vlan add 200,300,400
• console(config-erps)#rpl west owner
• console(config-erps)#exit
• console(config)#
• console(config)#interface range TengigabitEthernet1/0/1-2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 100,200,300,400
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering

Конфигурация коммутатора 6

• console(config)#erps
• console(config)#erps vlan 100
• console(config-erps)#ring enable
• console(config-erps)#port west te1/0/1
• console(config-erps)#port east te1/0/2
• console(config-erps)#protected vlan add 200,300,400
• console(config-erps)#rpl west neighbor
• console(config-erps)#exit
• console(config)#interface range TengigabitEthernet1/0/1-2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 100,200,300,400
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering

Статус колец можно посмотреть командами

• console#show erps
• console#show erps vlan 10
• console#show erps vlan 100

Пример настройки:

Глобально включить security-suite:

2324B(config)#security-suite enable

Настроить на порту порог:

2324B(config)#interface gig0/1
2324B(config-if)#security-suite dos syn-attack 127 192.168.11.0 /24

127 - максимальное число подключений в секунду

Посмотреть security-suite можно командой show security-suite configuration.

2324B#show security-suite configuration

Security suite is enabled (Per interface rules are enabled).

Denial Of Service Protect:

Denial Of Service SYN-FIN Attack is enabled
Denial Of Service SYN Attack

Interface IP Address SYN Rate (pps)
-------------- -------------------- -----------------------
gi1/0/1 192.168.11.0/24 127

Martian addresses filtering
Reserved addresses: disabled
Configured addresses:

SYN filtering

Interface IP Address TCP port
-------------- ---------------------- --------------------

ICMP filtering

Interface IP Address
-------------- ----------------------

Fragmented packets filtering

Interface IP Address
-------------- ----------------------

2324B#

Настройка для версии 2.5.х

1) Создаем interface vlan для создания соседства

console(config)#interface vlan 10

console(config-if)#ip address 10.10.10.6 255.255.255.252

console(config-if)#exit

2) Настройки в режиме глобальной конфигурации

console(config)#router ospf enable

console(config)#router ospf area 4.4.4.4

console(config)#router ospf redistribute connected

console(config)#router ospf router-id 1.1.1.1

3) Настройка интерфейса ip

console(config)#interface ip 10.10.10.6

console(config-ip)#ospf

console(config-ip)#ospf area 4.4.4.4

console(config-ip)#exit

Настройка для версии  4.0.x

1) Создаем interface vlan для создания соседства

console(config)#interface vlan 10

console(config-if)#ip address 10.10.10.5 255.255.255.252

console(config-if)#exit

2) Настройки в режиме глобальной конфигурации

console(config)#router ospf 1

console(router_ospf_process)#network 10.10.10.5 area 4.4.4.4

console(router_ospf_process)#router-id 5.5.5.5

console(router_ospf_process)#exit

 Контроль работы протокола

Просмотр  ospf соседей  - sh ip ospf neighbor

Просмотр таблицы LSDB - show ip ospf database

Просмотр состяния ospf -  sh ip ospf

Настройка параметров ospf аутентификации

1) Настраиваем ключ для аутентификации

console(config)#key chain TEST_KEYCHAIN

(config-keychain)#key 1

(config-keychain-key)#key-string test

(config-keychain-key)#exit

(config-keychain)#exit

2) Добавляем ключ к аутентификации md5 по ospf

console(config)#interface ip 10.10.10.6

console(config-ip)ip ospf authentication message-digest

console(config-ip)#ip ospf authentication message-digest

console(config-ip)#ip ospf authentication key-chain TEST_KEYCHAIN

console(config-ip)#ip ospf authentication-key 1

console(config-ip)#ip ospf cost 1

console(config-ip)#exit

Примечание: Всего можно сконфигурировать 64 экземпляра MSTP.

Пример настройки MSTP:

spanning-tree mode mst
!
spanning-tree mst configuration
instance 1 vlan 201,301
instance 2 vlan 99
instance 3 vlan 203,303
name test
exit

Примечание: По умолчанию все vlan'ы находятся в 0 instance.

Стек из коммутаторов Eltex — объединение двух или более (до восьми) управляемых однотипных коммутаторов согласно матрице стекирования, предназначенное для увеличения числа портов. Стек идентифицируется как один логический коммутатор — один IP-адрес, один системный MAC-адрес.

Коммутаторы серий MES23xx/MES33xx/MES5324 по умолчанию работают в режиме стекирования в качестве unit 1, (при этом стековые порты не настроены).

В режиме стекирования MES5324 использует XLG порты для синхронизации, остальные коммутаторы семейства, кроме MES2308(P), XG порты. MES2308 и MES2308P используют оптические 1G-порты. Для стекирования устройств должны использоваться для MES5324 - QSFP(40G), для MES23хх и MES33хх SFP+(10G), для MES2308(P) — SFP(1G). При этом указанные порты не участвуют в передаче данных с устройствами вне стека.

Возможны две топологии синхронизирующихся устройств – кольцевая (Ring) и линейная (Chain). Топология определяется автоматически в зависимости от физического подключения стековых портов. Рекомендуется использовать кольцевую топологию для повышения отказоустойчивости стека.

При использовании линейной топологии в схеме из двух юнитов, стековые порты объединяются в LAG, что позволяет повысить пропускную способность канала. При любых вариантах сборки стека с двумя юнитами будет использоваться топология Chain.

Функционально и логически это можно объяснить так, что при топологии Chain используется один Port-Channel, а при сборке Ring - два:

Chain:

Ring:

Для коммутаторов MES2348P, MES2348B, MES3348, MES3348F для объединения в линейной топологии стековых портов в LAG необходимо использовать интерфейсы te1-8/0/1, te1-8/0/4 или te1-8/0/2,te1-8/0/3. При любых других комбинациях стековых портов один из них будет находиться в резерве и иметь статус Standby. При использовании кольцевой топологии при любых комбинациях стековых портов - они все будут в статусе "Active", например:

! Интерфейсы в режиме стекирования работают только на максимальной скорости интерфейса

Стек функционирует как единое устройство и может объединять до 8 коммутаторов одной и той же модели, имеющих следующие роли, определяемые их порядковыми номерами UID. (описание принципа функционирования приведено для коммутаторов с версией ПО 4.0.17 и выше):

• Master (UID устройства от 1 до 8), с него происходит управление всеми устройствами в стеке. Роль можно назначить всем устройствам, но активный Master при этом будет один, остальные с ролью Backup.

• Backup (UID устройства от 1 до 8) — устройство, подчиняющееся master. Дублирует все настройки, и, в случае выхода управляющего устройства из строя, берет на себя функции управления стеком. Роль можно назначить максимум семи устройствам.

• Slave (UID устройства от 1 до 8) — устройство, подчиняющееся master. Не может работать в автономном режиме (если отсутствует master). Роль можно назначить максимум шести устройствам. Допустима корректная работа стека без устройств с данной ролью.

Для корректной работы стека обязательно один из юнитов необходимо оставить с ролью master и минимум один с ролью backup.

В стеке каждый коммутатор использует свои tcam правила (правила acl, sqinq). Нагрузка идет только на процессор unit с ролью master.

Передача данных между юнитами ограничивается пропускной способностью стековых портов. Внутри юнита - пропускной способностью портов коммутатора.

На Backup-коммутаторе резервируется конфигурация.

Если Master после отключения или перезагрузки вернется в строй, то вновь мастерство забирать не будет и останется Backup-коммутатором. Исключение - опция stack configuration master , которая форсирует передачу мастерства данному unit при его появлении в топологии.

В случае наличия в стеке нескольких Backup-коммутаторов, при выходе из строя Master-коммутатора, новый Master будет определяться по следующему сценарию: uptime всех Backup-коммутаторов делится на 20. Роль master примет коммутатор с наибольшим частным (результатом деления без остатка). В случае равенства частного мастерство возьмёт на себя Backup-коммутатор с наименьшим UnitID.

Для стека с установленной версией ПО ниже 4.0.17 роли следующие:

• Master (UID устройства 1 или 2) — с него происходит управление всеми устройствами в стеке.

• Backup Backup (UID устройства 1 или 2) — устройство, подчиняющееся master. Дублирует все настройки, и, в случае выхода управляющего устройства из строя, берет на себя функции управления стеком.

• Slave (UID устройства от 3 до 8) — устройства, подчиняющееся master. Не может работать в автономном режиме (если отсутствует master).

В стеке каждый коммутатор использует свои tcam правила (правила acl, sqinq). Нагрузка идет только на процессор Master.

Передача данных между unit ограничивается пропускной способностью стековых портов. Внутри unit - пропускной способностью портов коммутатора.

На Backup-коммутаторе резервируется конфигурация.

Если Master после отключения или перезагрузки вернется в строй, то вновь возьмет на себя мастерство в случае, если uptime Backup-коммутатора составляет менее 10 минут (при этом Backup коммутатор перезагрузится).

Если uptime Backup-коммутатора будет более 10 минут, то мастерство останется за ним.

При передаче мастерства возможен кратковременный перерыв в предоставлении сервисов на время доинициализации нового Master в стеке.

Начиная с версии ПО 4.0.17, реализован функционал NSF (Non-Stop Forwarding). Данный функционал позволяет минимизировать потери для транзитного немаршрутизируемого трафика в момент передачи мастерства от Master к Backup.

Принцип работы NSF : в момент отключения Master, Backup берет управление на себя и запускает процесс доинициализации до роли Master, запускается NSF таймер (по умолчанию 120 с.). На это время фиксируются STP статусы портов (изменение статуса игнорируется), порты в LACP, членство портов во VLAN, скорость портов, FDB, Vlan Database и тд. Остальные настройки применяются на новый Master в реальном времени.

Во время процесса NSF запрещается выполнение команд просмотра конфигурации, изменение состояния портов, добавления новой VLAN, изменение режима согласования портов, конфигурация скорости портов, очистка FDB, перезагрузка устройства, изменение имени устройства, отключение/подключение STP. Когда истекает таймер NSF, все ранее зафиксированные настройки применяются на стек в реальном времени.

Конфигурация коммутатора:

console(config)# stack configuration links {fo1-4| te1-4 | gi9-12} (возможные варианты синтаксиса при настройке -stack configuration links te 1-2; stack configuration links te 1, te3)

console(config)# stack configuration unit-id {1-8}

Конфигурация определенного unit в стеке:

console(config)#stack unit 2

console(unit)#stack configuration {role|links|unit-id}

Смена роли для определенного юнита в стеке:

console(unit)#stack configuration role {slave|master}

Дополнительные настройки стека:

Принудительно назначить устройство мастером (мастерство будет всегда сохранено за юнитом в случае наличия/появления его в стеке):

console(config)#stack configuration master unit {unit-id}

Внимание - если указать unit, который в этот момент не является мастером, то текущий мастер принудительно перезагрузится для отдачи мастерства.

Включение функционала NSF:

console(config)#stack nsf

Изменение таймера NSF (по умолчанию 120 с.)

console(config)#stack nsf timer {60-600}

Конфигурация стекирования применится после перезагрузки.

Перезагрузка определенного unit:

console#reload unit 2

Работа портов OOB в стеке (Для моделей с поддержкой OOB)

Если на стеке задействованы несколько портов OOB, то их порядок работы будет следующий:

-Активен порт только на мастере.

-IP адресация для такого интерфейса назначается глобально для всего стека.

console(config)# interface oob

console(config-oob)# ip address X.X.X.X /XX

-При статической адресации, в случае выхода из строя мастера, активируется OOB-порт нового мастера, при этом IP-адрес остается тот же.

-Если настроено получение IP-адреса OOB по DHCP, в случае выхода из строя мастера, активируется OOB-порт нового мастера, при этот IP-адрес будет выдан сервером другой, т.к. MAC-адрес OOB-порта изменился.

Процедура обновления ПО стека

При обновлении ПО, файл загружается на Master юнит, далее автоматически выполняется синхронизация файлов ПО Master юнита с остальными юнитами в стеке.

Сообщение о начале синхронизации файлов ПО :

22-Jul-2023 11:37:23 %DFS-I-FILE-SYNC: Synchronizing flash://system/images/mes3300-4021-5R1.ros to unit 2


Сообщение об окончании процедуры загрузки и синхронизации файлов ПО между юнитами:

22-Jul-2023 11:38:37 %COPY-N-TRAP: The copy operation was completed successfully

При перезагрузке для обновления, ПО обновляется на всех юнитах одновременно.

Команды просмотра информации :

console#show stack

console#show stack configuration

console#show stack links

console#show stack links details

Просмотр статуса интерфейсов, выбранных в качестве стековых линков, отличается от просмотра статуса обычных интерфейсов.

Например, в качестве стековых линков выбраны интерфейсы te1/0/1-2, te2/0/1-2.

Вывод команды show interfaces status в CLI для данных интерфейсов будет следующим :

te1/0/1       --        --      --     --     --  Not Present       --         --     --     Access (1)
te1/0/2       --        --      --     --     --  Not Present       --         --     --     Access (1)
te2/0/1       --        --      --     --     --  Not Present       --         --     --     Access (1)
te2/0/2       --        --      --     --     --  Not Present       --         --     --     Access (1)

В данной таблице не определяется статус стековых интерфейсов, статус Not Present ожидаемый. Для определения статуса стековых интерфейсов необходимо использовать команду show stack links details :

console#show stack links details

UNIT ID   Link     Status   Speed   Uptime    Neighbor Neighbor      Neighbor
                                   (d,h:m:s)  Unit ID    Link       MAC Address
------- -------- ---------- ----- ----------- -------- -------- -------------------
   1      te1      Active    10G  00,00:33:57    2       te1     e4:5a:d4:6a:16:00
   1      te2      Active    10G  00,00:33:57    2       te2     e4:5a:d4:6a:16:00
   2      te1      Active    10G  00,00:33:56    1       te1     e4:5a:d4:d3:66:40
   2      te2      Active    10G  00,00:33:56    1       te2     e4:5a:d4:d3:66:40

Для определения статуса через SNMP необходимо использовать oid : 1.3.6.1.4.1.89.53.23.1.6.<ifindex> Возможные значения - 3 - active, 2 - down.

Пример опроса :

snmpwalk -v2c -c public 192.168.1.40 1.3.6.1.4.1.89.53.23.1.6
SNMPv2-SMI::enterprises.89.53.23.1.6.105 = INTEGER: 3
SNMPv2-SMI::enterprises.89.53.23.1.6.106 = INTEGER: 3
SNMPv2-SMI::enterprises.89.53.23.1.6.213 = INTEGER: 3
SNMPv2-SMI::enterprises.89.53.23.1.6.214 = INTEGER: 3

Дополнительно:

Начиная с версии 4.0.23 поддержано полноценное стекирование между устройствами MES2324P и MES2348P.

Конфигурацию будем выполнять на базе коммутатора MES2324.

1.    Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

MES2324B(config)#tacacs-server host 192.168.10.5 key secret

2.    Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

MES2324B(config)#aaa authentication login authorization default tacacs local

Примечение: На коммутаторах серии 23xx, 33xx, 53xx используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 4.0.6 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке. На коммутаторах серии 1000, 2000, 3000 уже имеется этот функционал.

3.    Установить способ аутентификации при повышении уровня привилегий:

MES2324B(config)#aaa authentication enable authorization default tacacs enable

Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

4.    Создать учетную запись:

MES2324B(config)#username tester password eltex privilege 15

5.    Задать пароль на доступ в привилегированный режим:

MES2324B(config)#enable password eltex

6.  Разрешить ведение учета (аккаунта) для сессий управления.

MES2324B(config)#aaa accounting login start-stop group tacacs+

7.  Включить ведение учета введенных в CLI команд по протоколу tacacs+.

MES2324B(config)#aaa accounting commands stop-only group tacacs+

Примечание: По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).
