2324B(config)#default interface gig0/10
Configuration for these interfaces will be set to default.
It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y
2324B(config)#

Примечание: Всего можно сконфигурировать 64 экземпляра MSTP.

Пример настройки MSTP:

spanning-tree mode mst
!
spanning-tree mst configuration
instance 1 vlan 201,301
instance 2 vlan 99
instance 3 vlan 203,303
name test
exit

Примечание: По умолчанию все vlan'ы находятся в 0 instance.

radius-сервер может использоваться для 802.1x аутентификации и для аутентификации учётных записей на других коммутаторах.

Включение radius-сервера:

radius server enable

Настройка адреса коммутатора доступа (клиента) и ключа:

encrypted radius server secret key secret ipv4-address 192.168.1.10

Конфигурация групп и привязка к ним уровней привилегий:

radius server group admin
vlan name test
privilege-level 15
exit
!
radius server group priv1
privilege-level 1
exit

Настройка логина и пароля для учётных записей, привязка их к группам:
radius server user username priv1 group priv1 password priv1
radius server user username tester group admin password tester

Для включения протокола PVST необходимо использовать команду:

spanning-tree mode pvst

Для создания VLAN- участников PVST:

vlan database

vlan 2-64

Данные VLAN требуется добавить на интерфейсы:

interface gigabitethernet1/0/14

switchport mode trunk

switchport trunk allowed vlan add 2-64

Максимальное количество VLAN участников PVST - 64.

Отключить DHCP client в vlan 1

• interface vlan 1
• no ip address dhcp

Включить DHCPсервер и настроить пул выдаваемых адресов:

• ip dhcp server
• ip dhcp pool network Test
• address low 192.168.101.10 high 192.168.101.254 255.255.255.0
• default-router 192.168.101.2
• dns-server 10.10.10.10
• exit

Задать для интерфейса VLAN101 IPадрес и сетевую маску (это будет адрес DHCPсервера) :

• interface vlan 101
• ip address 192.168.101.1 255.255.255.0
• exit

Назначить VLAN101 на Ethernet порт, к которому подключен пользователь (например, gi1/0/1):

• interface gigabitethernet 1/0/1
• switchport access vlan 101
• exit

1) Stateless auto-configuration

Является режимом по-умолчанию. Включается следующим образом:

(config)#interface vlan x

(config)#ipv6 enable

После ввода команды устройство получает link-local адрес и может взаимодействовать с другими устройствами в данном сегменте сети.

Проверить наличие адреса командой:

console(config-if)#do sh ipv6 int

Interface IP addresses Type

----------- ------------------------------------------------ ------------

VLAN X fe80::e2d9:e3ff:fef1:dc80 linklayer

VLAN X ff02::1 linklayer

VLAN X ff02::1:fff1:dc80 linklayer

Адрес ff02::1, т.н. ‘all-nodes’ мультикаст-адрес, который прослушивается всеми узлами сети.

Адрес ff02::1:fff1:dc80 - ‘solicited-node’ мультикаст-адрес, имеет значение в локальном сегменте сети и служит для получения адреса 2-го уровня в рамках протокола NDP (аналог ARP в сетях IPv4).

Формирование link-layer адреса.

Link-local адреса всегда начинаются с префикса FE80::/10, к которому присоединяется идентификатор устройства, включающий мак-адрес. Данный идентификатор формируется по алгоритму EUI-64.

Пример:

Пусть коммутатор имеет мак-адрес e0:d9:e3:f1:dc:80. Согласно EUI-64 мак-адрес разбивается на 2 части по 24 бита - e0:d9:e3 и f1:dc:80, которые разделяются вставкой из 16 бит – FFFE. В первой 24-битной части инвертируется бит U/L. Таким образом, из имеющегося мак-адреса получаем link-local адрес fe80::/10 + e2d9e3 +fffe+f1dc80 -> fe80::e2d9:e3ff:fef1:dc80.

2) Настройка адреса вручную

Настройка вручную осуществляется следующим образом:

(config)#interface vlan x

(config)#ipv6 enable # включение ipv6 является обязательным требованием

Далее можно задать желаемый global-scope адрес вручную:

(config)#ipv6 address 2001::a/64,

задать желаемый link-local адрес вручную:

(config)#ipv6 address fe80::a/64 link-local,

или использовать формирование адреса по алгоритму EUI-64:

(config)#ipv6 address 2001::/64 eui-64.

Если при назначении адреса вручную не указывать область действия(scope) адреса как link-local, то адреса будут доступны вне локального сегмента сети и будут маршрутизироваться в сетях.

Примечание: на коммутаторах MES не предусмотрено получение адреса с помощью DHCPv6.

Время восстановления не превышает 1 секунды, что существенно меньше времени перестройки сети при использовании протоколов семейства spanning tree.

Пример конфигурирования

Настроим ревертивное кольцо с подкольцом, использующим кольцо в качестве виртуального канала. Для прохождения служебного ERPS трафика в кольце используется VLAN 10 (R-APS VLAN), защищает VLAN 20, 30, 40, 200, 300, 400. Для прохождения служебного ERPS  трафика в подкольце используется VLAN 100, защищает VLAN 200, 300, 400. Так как кольцо будет использоваться в качестве виртуального канала для подкольца, в настройках коммутаторов, которые не знают о существовании подкольца (коммутаторы 1 и 2), необходимо указать все VLAN подкольца.

В качестве RPL линка в основном кольце возьмем линк между коммутаторами 1 и 2. В качестве RPL линка в подкольце возьмем линк между коммутаторами 5 и 6. RPL линк — это линк, который будет заблокирован при нормальном состоянии кольца, и разблокируется только в случае аварии на одном из линков кольца.

Линк между коммутаторами 3 и 4 для подкольца vlan 100 будет определяться как virtual link.

Примечания:

• Подкольцо не умеет определять разрыв виртуального линка. Поэтому при разрыве этого линка в подкольце не разблокируется rpl-link.
• По дефолту через интерфейс в режим trunk проходит дефолтный 1 VLAN. Поэтому данный VLAN необходимо или добавить в protected, или запретить его прохождение через интерфейс, чтобы избежать возникновение шторма.
• RPL link блокирует прохождение трафика в protected VLAN. Но на семейство протоколов xSTP данная блокировка не растространяется. Поэтому необходимо запрещать прохождение STP bpdu через кольцевые порты.

Конфигурация коммутатора 1

• console(config)#erps
• console(config)#erps vlan 10
• console(config-erps)#ring enable
• console(config-erps)#port west te1/0/1
• console(config-erps)#port east te1/0/2
• console(config-erps)#protected vlan add 20,30,40,100,200,300,400
• console(config-erps)#rpl west owner
• console(config-erps)#exit
• console(config)#
• console(config)#interface range TengigabitEthernet1/0/1-2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 10,20,30,40
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering
•

Конфигурация коммутатора 2

• console(config)#erps
• console(config)#erps vlan 10
• console(config-erps)#ring enable
• console(config-erps)#port west te1/0/1
• console(config-erps)#port east te1/0/2
• console(config-erps)#protected vlan add 20,30,40
• console(config-erps)#rpl west neighbor
• console(config-erps)#exit
• console(config)#
• console(config)#interface range TengigabitEthernet1/0/1-2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 10,20,30,40
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering

Конфигурация коммутатора 3, 4

• console(config)#erps
• console(config)#erps vlan 10
• console(config-erps)#ring enable
• console(config-erps)#port west tengigabitethernet1/0/1
• console(config-erps)#port east tengigabitethernet1/0/2
• console(config-erps)#protected vlan add 20,30,40
• console(config-erps)#sub-ring vlan 100
• console(config-erps)#exit
• console(config)#erps vlan 100
• console(config-erps)#ring enable
• console(config-erps)#port west tengigabitethernet1/0/3
• console(config-erps)#protected vlan add 200,300,400
• console(config-erps)#exit
• console(config)#
• console(config)#interfaceTengigabitEthernet1/0/1
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 10,20,30,40
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#interfaceTengigabitEthernet1/0/2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 10,20,30,40,100,200,300,400
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#interfaceTengigabitEthernet1/0/3
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 100,200,300,400
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering

Конфигурация коммутатора 5

• console(config)#erps
• console(config)#erps vlan 100
• console(config-erps)#ring enable
• console(config-erps)#port west te1/0/1
• console(config-erps)#port east te1/0/2
• console(config-erps)#protected vlan add 200,300,400
• console(config-erps)#rpl west owner
• console(config-erps)#exit
• console(config)#
• console(config)#interface range TengigabitEthernet1/0/1-2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 100,200,300,400
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering

Конфигурация коммутатора 6

• console(config)#erps
• console(config)#erps vlan 100
• console(config-erps)#ring enable
• console(config-erps)#port west te1/0/1
• console(config-erps)#port east te1/0/2
• console(config-erps)#protected vlan add 200,300,400
• console(config-erps)#rpl west neighbor
• console(config-erps)#exit
• console(config)#interface range TengigabitEthernet1/0/1-2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 100,200,300,400
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering

Статус колец можно посмотреть командами

• console#show erps
• console#show erps vlan 10
• console#show erps vlan 100

Пример настройки:

Глобально включить security-suite:

2324B(config)#security-suite enable

Настроить на порту порог:

2324B(config)#interface gig0/1
2324B(config-if)#security-suite dos syn-attack 127 192.168.11.0 /24

127 - максимальное число подключений в секунду

Посмотреть security-suite можно командой show security-suite configuration.

2324B#show security-suite configuration

Security suite is enabled (Per interface rules are enabled).

Denial Of Service Protect:

Denial Of Service SYN-FIN Attack is enabled
Denial Of Service SYN Attack

Interface IP Address SYN Rate (pps)
-------------- -------------------- -----------------------
gi1/0/1 192.168.11.0/24 127

Martian addresses filtering
Reserved addresses: disabled
Configured addresses:

SYN filtering

Interface IP Address TCP port
-------------- ---------------------- --------------------

ICMP filtering

Interface IP Address
-------------- ----------------------

Fragmented packets filtering

Interface IP Address
-------------- ----------------------

2324B#

Настройка для версии 2.5.х

1) Создаем interface vlan для создания соседства

console(config)#interface vlan 10

console(config-if)#ip address 10.10.10.6 255.255.255.252

console(config-if)#exit

2) Настройки в режиме глобальной конфигурации

console(config)#router ospf enable

console(config)#router ospf area 4.4.4.4

console(config)#router ospf redistribute connected

console(config)#router ospf router-id 1.1.1.1

3) Настройка интерфейса ip

console(config)#interface ip 10.10.10.6

console(config-ip)#ospf

console(config-ip)#ospf area 4.4.4.4

console(config-ip)#exit

Настройка для версии  4.0.x

1) Создаем interface vlan для создания соседства

console(config)#interface vlan 10

console(config-if)#ip address 10.10.10.5 255.255.255.252

console(config-if)#exit

2) Настройки в режиме глобальной конфигурации

console(config)#router ospf 1

console(router_ospf_process)#network 10.10.10.5 area 4.4.4.4

console(router_ospf_process)#router-id 5.5.5.5

console(router_ospf_process)#exit

 Контроль работы протокола

Просмотр  ospf соседей  - sh ip ospf neighbor

Просмотр таблицы LSDB - show ip ospf database

Просмотр состяния ospf -  sh ip ospf

Настройка параметров ospf аутентификации

1) Настраиваем ключ для аутентификации

console(config)#key chain TEST_KEYCHAIN

(config-keychain)#key 1

(config-keychain-key)#key-string test

(config-keychain-key)#exit

(config-keychain)#exit

2) Добавляем ключ к аутентификации md5 по ospf

console(config)#interface ip 10.10.10.6

console(config-ip)ip ospf authentication message-digest

console(config-ip)#ip ospf authentication message-digest

console(config-ip)#ip ospf authentication key-chain TEST_KEYCHAIN

console(config-ip)#ip ospf authentication-key 1

console(config-ip)#ip ospf cost 1

console(config-ip)#exit

Стек из коммутаторов Eltex — объединение двух или более (до восьми) управляемых однотипных коммутаторов согласно матрице стекирования, предназначенное для увеличения числа портов. Стек идентифицируется как один логический коммутатор — один IP-адрес, один системный MAC-адрес.

Коммутаторы серий MES23xx/MES33xx/MES5324 по умолчанию работают в режиме стекирования в качестве unit 1, (при этом стековые порты не настроены).

В режиме стекирования MES5324 использует XLG порты для синхронизации, остальные коммутаторы семейства, кроме MES2308(P), XG порты. MES2308 и MES2308P используют оптические 1G-порты. Для стекирования устройств должны использоваться для MES5324 - QSFP(40G), для MES23хх и MES33хх SFP+(10G), для MES2308(P) — SFP(1G). При этом указанные порты не участвуют в передаче данных с устройствами вне стека.

Возможны две топологии синхронизирующихся устройств – кольцевая (Ring) и линейная (Chain). Топология определяется автоматически в зависимости от физического подключения стековых портов. Рекомендуется использовать кольцевую топологию для повышения отказоустойчивости стека.

При использовании линейной топологии в схеме из двух юнитов, стековые порты объединяются в LAG, что позволяет повысить пропускную способность канала. При любых вариантах сборки стека с двумя юнитами будет использоваться топология Chain.

Функционально и логически это можно объяснить так, что при топологии Chain используется один Port-Channel, а при сборке Ring - два:

Chain:

Ring:

Для коммутаторов MES2348P, MES2348B, MES3348, MES3348F для объединения в линейной топологии стековых портов в LAG необходимо использовать интерфейсы te1-8/0/1, te1-8/0/4 или te1-8/0/2,te1-8/0/3. При любых других комбинациях стековых портов один из них будет находиться в резерве и иметь статус Standby. При использовании кольцевой топологии при любых комбинациях стековых портов - они все будут в статусе "Active", например:

! Интерфейсы в режиме стекирования работают только на максимальной скорости интерфейса

Стек функционирует как единое устройство и может объединять до 8 коммутаторов одной и той же модели, имеющих следующие роли, определяемые их порядковыми номерами UID. (описание принципа функционирования приведено для коммутаторов с версией ПО 4.0.17 и выше):

• Master (UID устройства от 1 до 8), с него происходит управление всеми устройствами в стеке. Роль можно назначить всем устройствам, но активный Master при этом будет один, остальные с ролью Backup.

• Backup (UID устройства от 1 до 8) — устройство, подчиняющееся master. Дублирует все настройки, и, в случае выхода управляющего устройства из строя, берет на себя функции управления стеком. Роль можно назначить максимум семи устройствам.

• Slave (UID устройства от 1 до 8) — устройство, подчиняющееся master. Не может работать в автономном режиме (если отсутствует master). Роль можно назначить максимум шести устройствам. Допустима корректная работа стека без устройств с данной ролью.

Для корректной работы стека обязательно один из юнитов необходимо оставить с ролью master и минимум один с ролью backup.

В стеке каждый коммутатор использует свои tcam правила (правила acl, sqinq). Нагрузка идет только на процессор unit с ролью master.

Передача данных между юнитами ограничивается пропускной способностью стековых портов. Внутри юнита - пропускной способностью портов коммутатора.

На Backup-коммутаторе резервируется конфигурация.

Если Master после отключения или перезагрузки вернется в строй, то вновь мастерство забирать не будет и останется Backup-коммутатором. Исключение - опция stack configuration master , которая форсирует передачу мастерства данному unit при его появлении в топологии.

В случае наличия в стеке нескольких Backup-коммутаторов, при выходе из строя Master-коммутатора, новый Master будет определяться по следующему сценарию: uptime всех Backup-коммутаторов делится на 20. Роль master примет коммутатор с наибольшим частным (результатом деления без остатка). В случае равенства частного мастерство возьмёт на себя Backup-коммутатор с наименьшим UnitID.

Для стека с установленной версией ПО ниже 4.0.17 роли следующие:

• Master (UID устройства 1 или 2) — с него происходит управление всеми устройствами в стеке.

• Backup Backup (UID устройства 1 или 2) — устройство, подчиняющееся master. Дублирует все настройки, и, в случае выхода управляющего устройства из строя, берет на себя функции управления стеком.

• Slave (UID устройства от 3 до 8) — устройства, подчиняющееся master. Не может работать в автономном режиме (если отсутствует master).

В стеке каждый коммутатор использует свои tcam правила (правила acl, sqinq). Нагрузка идет только на процессор Master.

Передача данных между unit ограничивается пропускной способностью стековых портов. Внутри unit - пропускной способностью портов коммутатора.

На Backup-коммутаторе резервируется конфигурация.

Если Master после отключения или перезагрузки вернется в строй, то вновь возьмет на себя мастерство в случае, если uptime Backup-коммутатора составляет менее 10 минут (при этом Backup коммутатор перезагрузится).

Если uptime Backup-коммутатора будет более 10 минут, то мастерство останется за ним.

При передаче мастерства возможен кратковременный перерыв в предоставлении сервисов на время доинициализации нового Master в стеке.

Начиная с версии ПО 4.0.17, реализован функционал NSF (Non-Stop Forwarding). Данный функционал позволяет минимизировать потери для транзитного немаршрутизируемого трафика в момент передачи мастерства от Master к Backup.

Принцип работы NSF : в момент отключения Master, Backup берет управление на себя и запускает процесс доинициализации до роли Master, запускается NSF таймер (по умолчанию 120 с.). На это время фиксируются STP статусы портов (изменение статуса игнорируется), порты в LACP, членство портов во VLAN, скорость портов, FDB, Vlan Database и тд. Остальные настройки применяются на новый Master в реальном времени.

Во время процесса NSF запрещается выполнение команд просмотра конфигурации, изменение состояния портов, добавления новой VLAN, изменение режима согласования портов, конфигурация скорости портов, очистка FDB, перезагрузка устройства, изменение имени устройства, отключение/подключение STP. Когда истекает таймер NSF, все ранее зафиксированные настройки применяются на стек в реальном времени.

Конфигурация коммутатора:

console(config)# stack configuration links {fo1-4| te1-4 | gi9-12} (возможные варианты синтаксиса при настройке -stack configuration links te 1-2; stack configuration links te 1, te3)

console(config)# stack configuration unit-id {1-8}

Конфигурация определенного unit в стеке:

console(config)#stack unit 2

console(unit)#stack configuration {role|links|unit-id}

Смена роли для определенного юнита в стеке:

console(unit)#stack configuration role {slave|master}

Дополнительные настройки стека:

Принудительно назначить устройство мастером (мастерство будет всегда сохранено за юнитом в случае наличия/появления его в стеке):

console(config)#stack configuration master unit {unit-id}

Внимание - если указать unit, который в этот момент не является мастером, то текущий мастер принудительно перезагрузится для отдачи мастерства.

Включение функционала NSF:

console(config)#stack nsf

Изменение таймера NSF (по умолчанию 120 с.)

console(config)#stack nsf timer {60-600}

Конфигурация стекирования применится после перезагрузки.

Перезагрузка определенного unit:

console#reload unit 2

Работа портов OOB в стеке (Для моделей с поддержкой OOB)

Если на стеке задействованы несколько портов OOB, то их порядок работы будет следующий:

-Активен порт только на мастере.

-IP адресация для такого интерфейса назначается глобально для всего стека.

console(config)# interface oob

console(config-oob)# ip address X.X.X.X /XX

-При статической адресации, в случае выхода из строя мастера, активируется OOB-порт нового мастера, при этом IP-адрес остается тот же.

-Если настроено получение IP-адреса OOB по DHCP, в случае выхода из строя мастера, активируется OOB-порт нового мастера, при этот IP-адрес будет выдан сервером другой, т.к. MAC-адрес OOB-порта изменился.

Процедура обновления ПО стека

При обновлении ПО, файл загружается на Master юнит, далее автоматически выполняется синхронизация файлов ПО Master юнита с остальными юнитами в стеке.

Сообщение о начале синхронизации файлов ПО :

22-Jul-2023 11:37:23 %DFS-I-FILE-SYNC: Synchronizing flash://system/images/mes3300-4021-5R1.ros to unit 2


Сообщение об окончании процедуры загрузки и синхронизации файлов ПО между юнитами:

22-Jul-2023 11:38:37 %COPY-N-TRAP: The copy operation was completed successfully

При перезагрузке для обновления, ПО обновляется на всех юнитах одновременно.

Команды просмотра информации :

console#show stack

console#show stack configuration

console#show stack links

console#show stack links details

Просмотр статуса интерфейсов, выбранных в качестве стековых линков, отличается от просмотра статуса обычных интерфейсов.

Например, в качестве стековых линков выбраны интерфейсы te1/0/1-2, te2/0/1-2.

Вывод команды show interfaces status в CLI для данных интерфейсов будет следующим :

te1/0/1       --        --      --     --     --  Not Present       --         --     --     Access (1)
te1/0/2       --        --      --     --     --  Not Present       --         --     --     Access (1)
te2/0/1       --        --      --     --     --  Not Present       --         --     --     Access (1)
te2/0/2       --        --      --     --     --  Not Present       --         --     --     Access (1)

В данной таблице не определяется статус стековых интерфейсов, статус Not Present ожидаемый. Для определения статуса стековых интерфейсов необходимо использовать команду show stack links details :

console#show stack links details

UNIT ID   Link     Status   Speed   Uptime    Neighbor Neighbor      Neighbor
                                   (d,h:m:s)  Unit ID    Link       MAC Address
------- -------- ---------- ----- ----------- -------- -------- -------------------
   1      te1      Active    10G  00,00:33:57    2       te1     e4:5a:d4:6a:16:00
   1      te2      Active    10G  00,00:33:57    2       te2     e4:5a:d4:6a:16:00
   2      te1      Active    10G  00,00:33:56    1       te1     e4:5a:d4:d3:66:40
   2      te2      Active    10G  00,00:33:56    1       te2     e4:5a:d4:d3:66:40

Для определения статуса через SNMP необходимо использовать oid : 1.3.6.1.4.1.89.53.23.1.6.<ifindex> Возможные значения - 3 - active, 2 - down.

Пример опроса :

snmpwalk -v2c -c public 192.168.1.40 1.3.6.1.4.1.89.53.23.1.6
SNMPv2-SMI::enterprises.89.53.23.1.6.105 = INTEGER: 3
SNMPv2-SMI::enterprises.89.53.23.1.6.106 = INTEGER: 3
SNMPv2-SMI::enterprises.89.53.23.1.6.213 = INTEGER: 3
SNMPv2-SMI::enterprises.89.53.23.1.6.214 = INTEGER: 3

Дополнительно:

Начиная с версии 4.0.23 поддержано полноценное стекирование между устройствами MES2324P и MES2348P.

Конфигурацию будем выполнять на базе коммутатора MES2324.

1.    Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

MES2324B(config)#tacacs-server host 192.168.10.5 key secret

2.    Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

MES2324B(config)#aaa authentication login authorization default tacacs local

Примечение: На коммутаторах серии 23xx, 33xx, 53xx используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 4.0.6 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке. На коммутаторах серии 1000, 2000, 3000 уже имеется этот функционал.

3.    Установить способ аутентификации при повышении уровня привилегий:

MES2324B(config)#aaa authentication enable authorization default tacacs enable

Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

4.    Создать учетную запись:

MES2324B(config)#username tester password eltex privilege 15

5.    Задать пароль на доступ в привилегированный режим:

MES2324B(config)#enable password eltex

6.  Разрешить ведение учета (аккаунта) для сессий управления.

MES2324B(config)#aaa accounting login start-stop group tacacs+

7.  Включить ведение учета введенных в CLI команд по протоколу tacacs+.

MES2324B(config)#aaa accounting commands stop-only group tacacs+

Примечание: По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

Весь L3-трафик на интерфейсе 1/0/1 с DSCP равной 0 перекрасить в значение DSCP 16. Направить трафик во 2 выходную очередь:

Пример настройки:

diffserv
class-map match-all class_DSCP_16
match ip dscp 0
exit

policy-map set_DSCP_16 in
class class_DSCP_16
assign-queue 2
mark ip-dscp 16
exit
!
interface 1/0/10
service-policy in set_DSCP_16
no shutdown
exit

Начиная с версии 8.4.0.1 можно будет привязывать acl к class-map.

Весь трафик, для которого нет настроек class-map будет подчиняться глобальным настройкам QOS.

enable

Создать vlan управления:

vlan database

vlan 10    - где 10 – номер влана для управления коммутатором

Настроить для управления только что созданный vlan

network mgmt_vlan 10

Выбрать протокол для управления и подтвердить свой выбор

network protocol none      - где none – статический IP адрес для управления

y

• При подтверждении изменения параметра network protocol настройки интерфейса сбрасываются, важно иметь в виду при удаленном изменении настроек на коммутаторе

Укажем IP-адрес коммутатора, маску подсети и шлюз по-умолчанию

network parms 192.168.1.2 255.255.255.0 192.168.1.1

Далее останется добавить vlan ранее настроенный vlan на порт и проверить работу управления коммутатором.

-----------------------------------------------------------------------------------------------------------------------------------------

Настройка управления через порт OOB

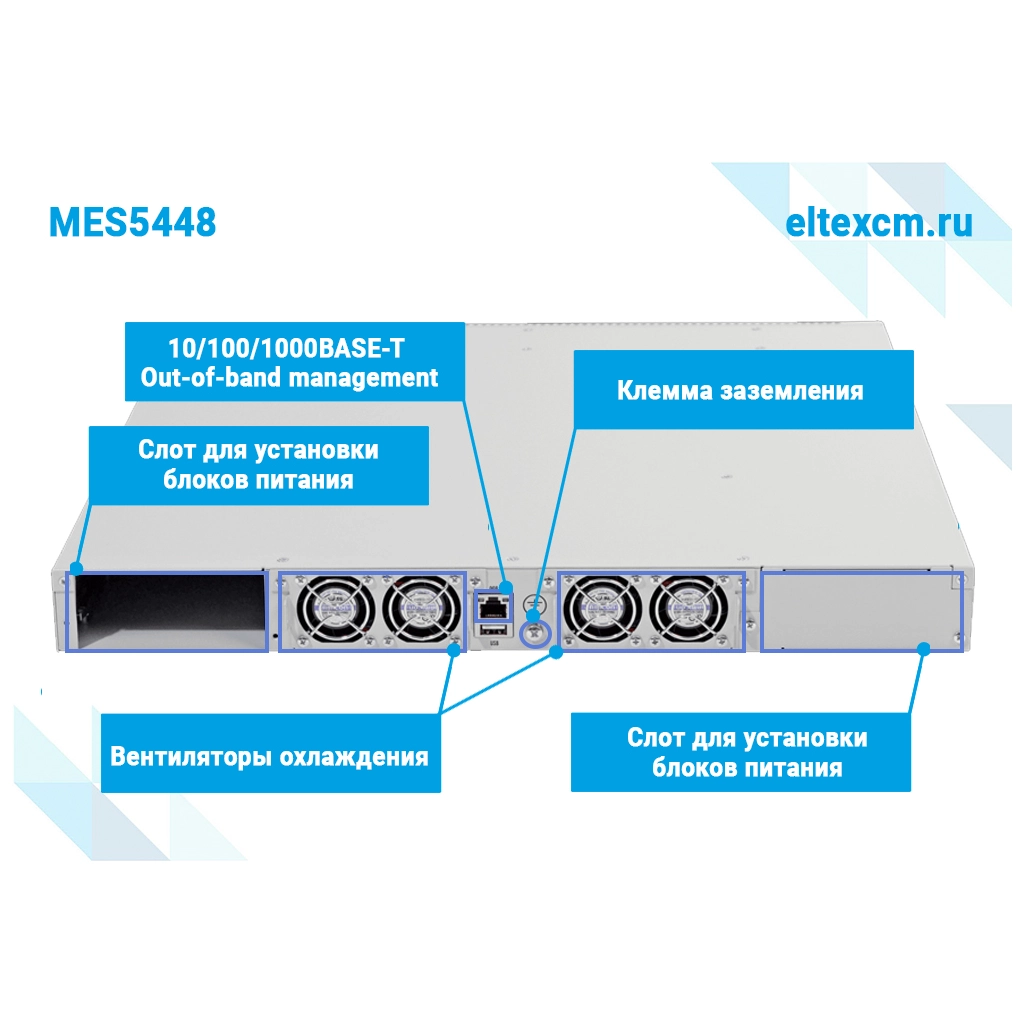

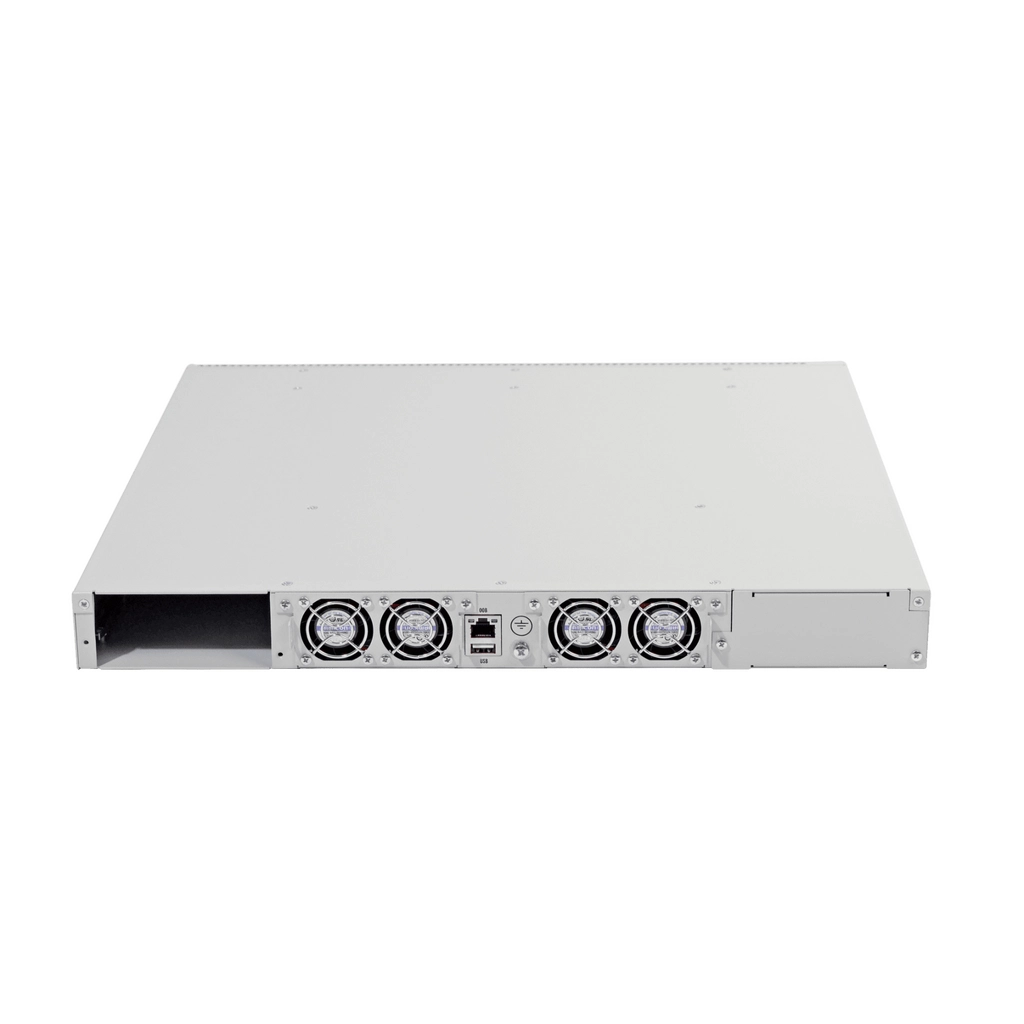

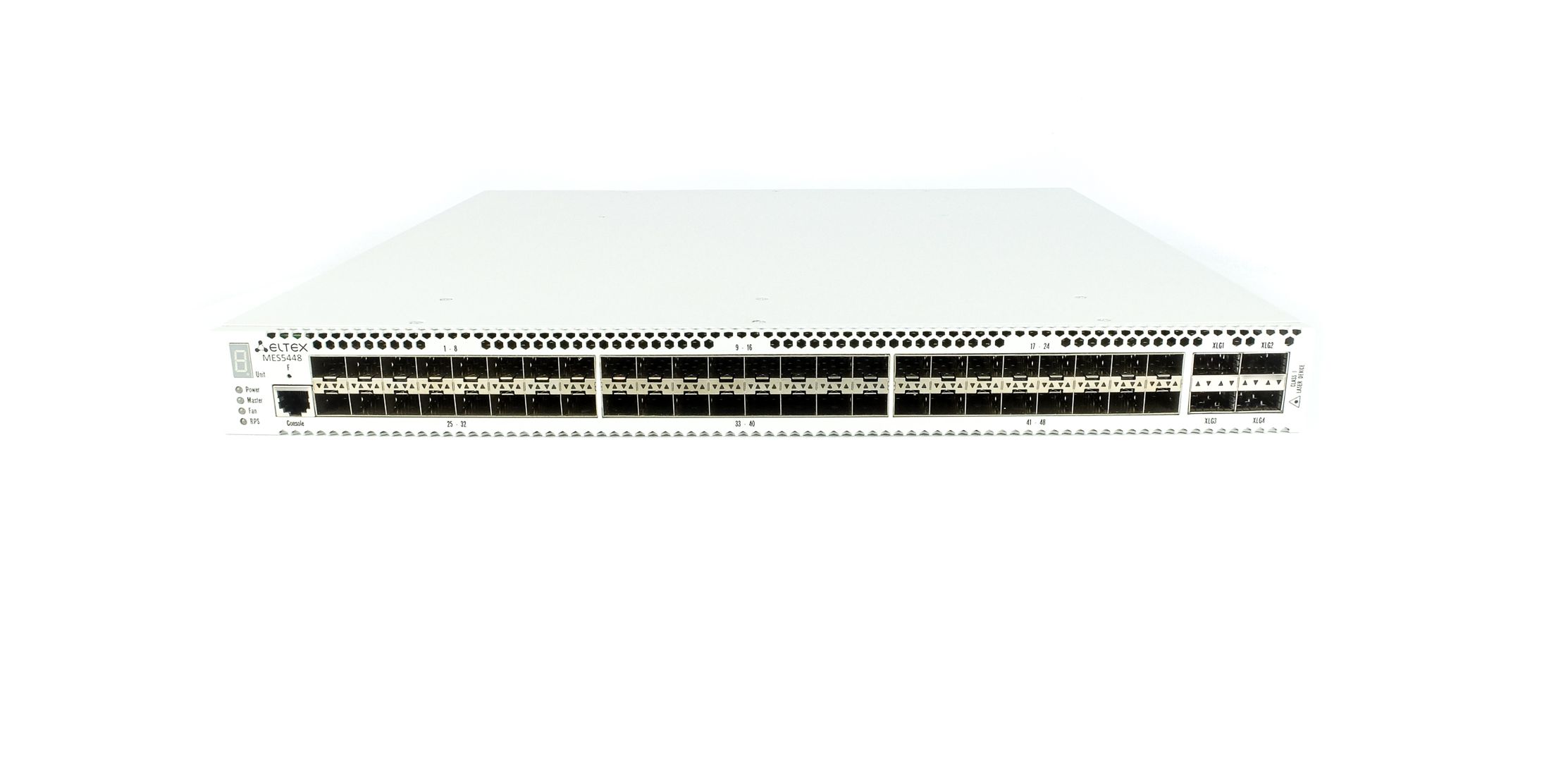

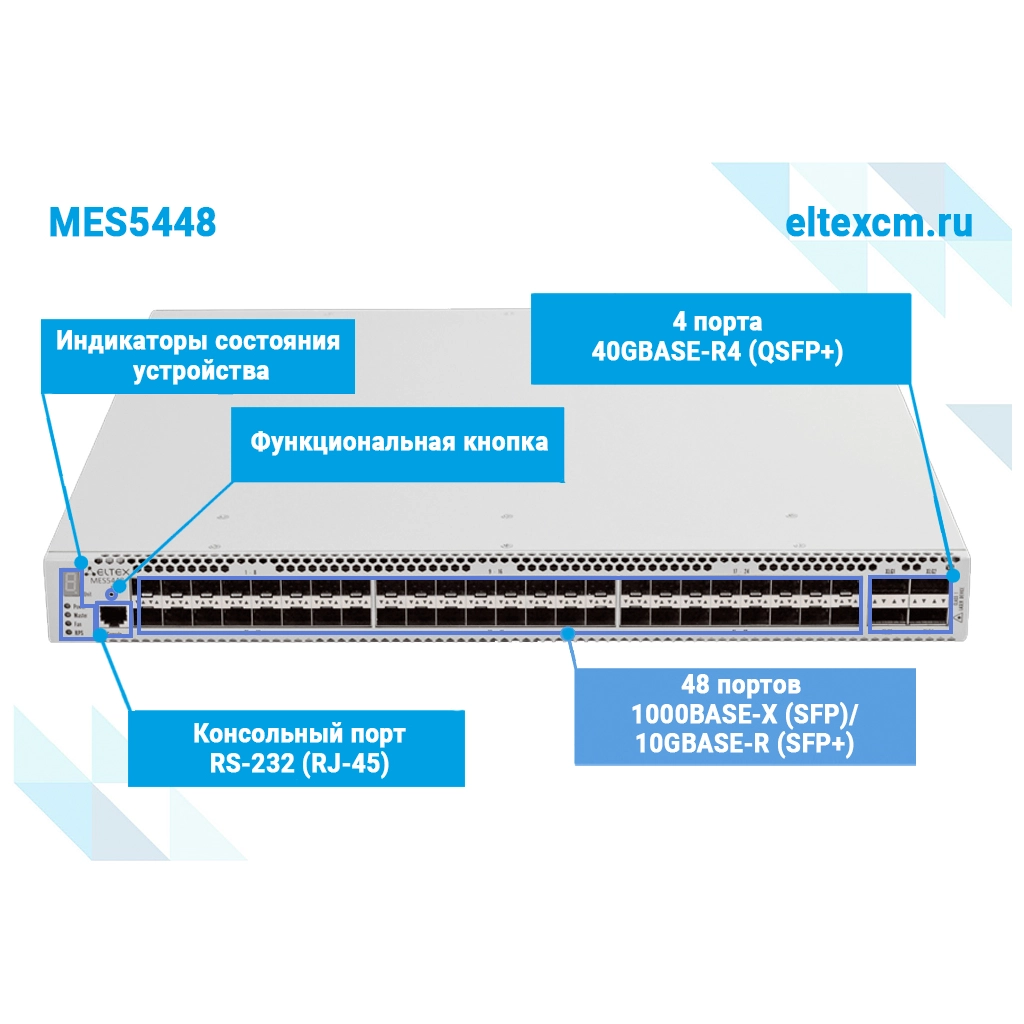

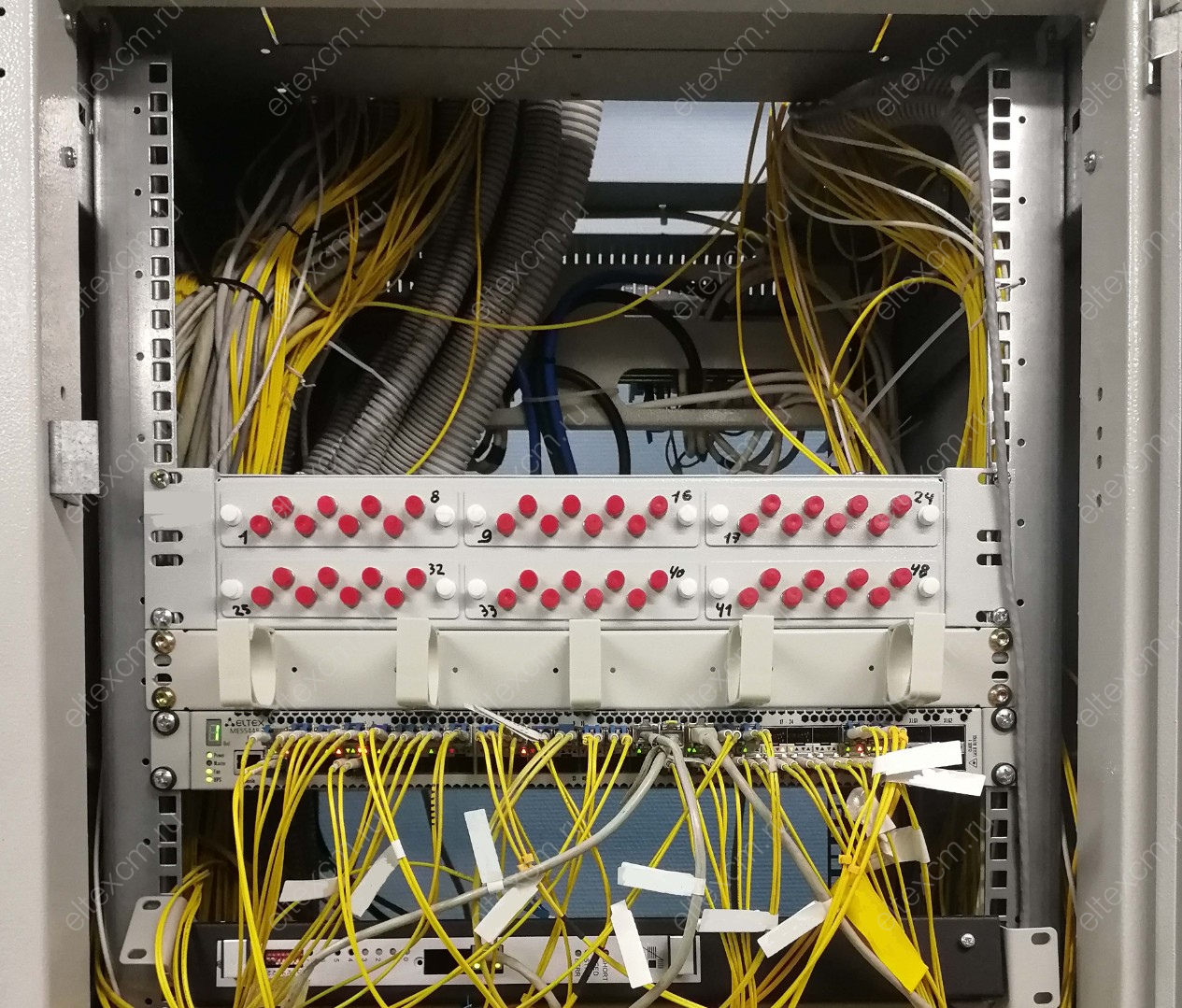

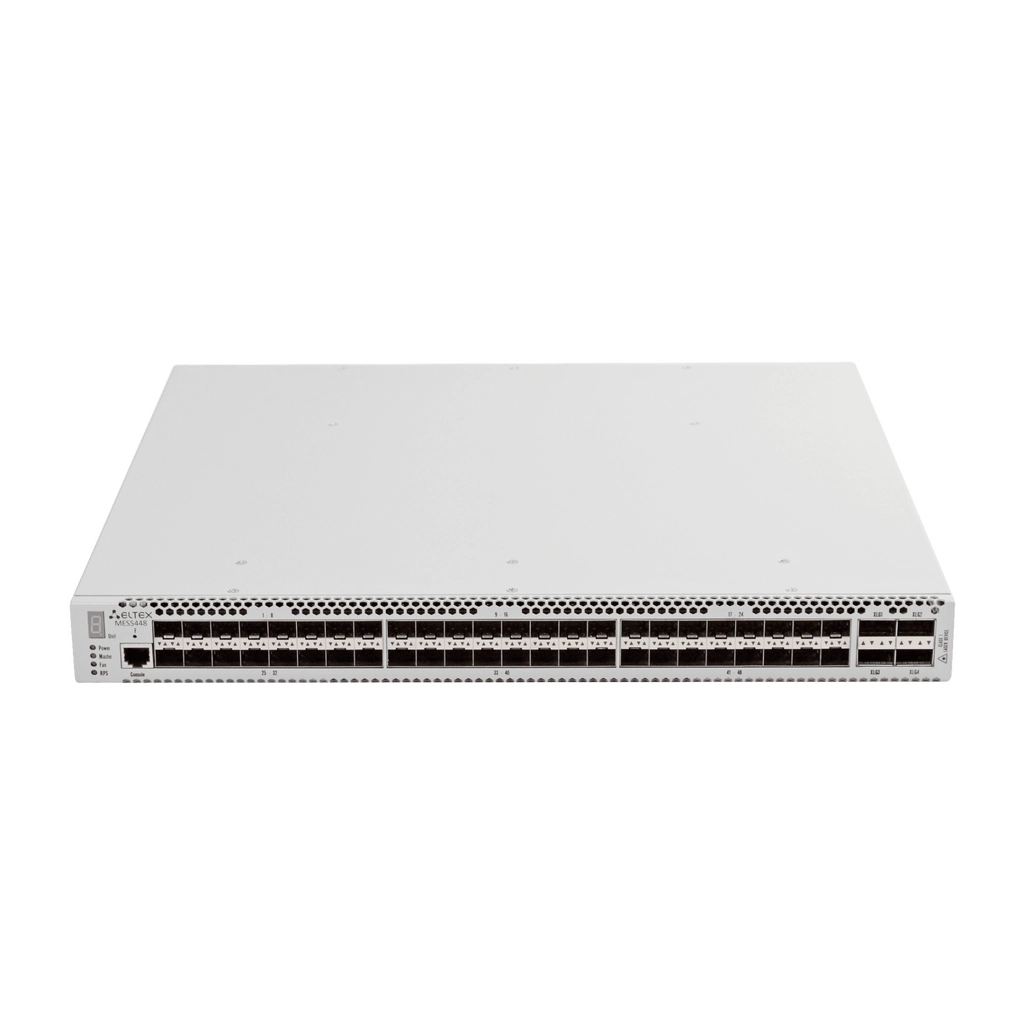

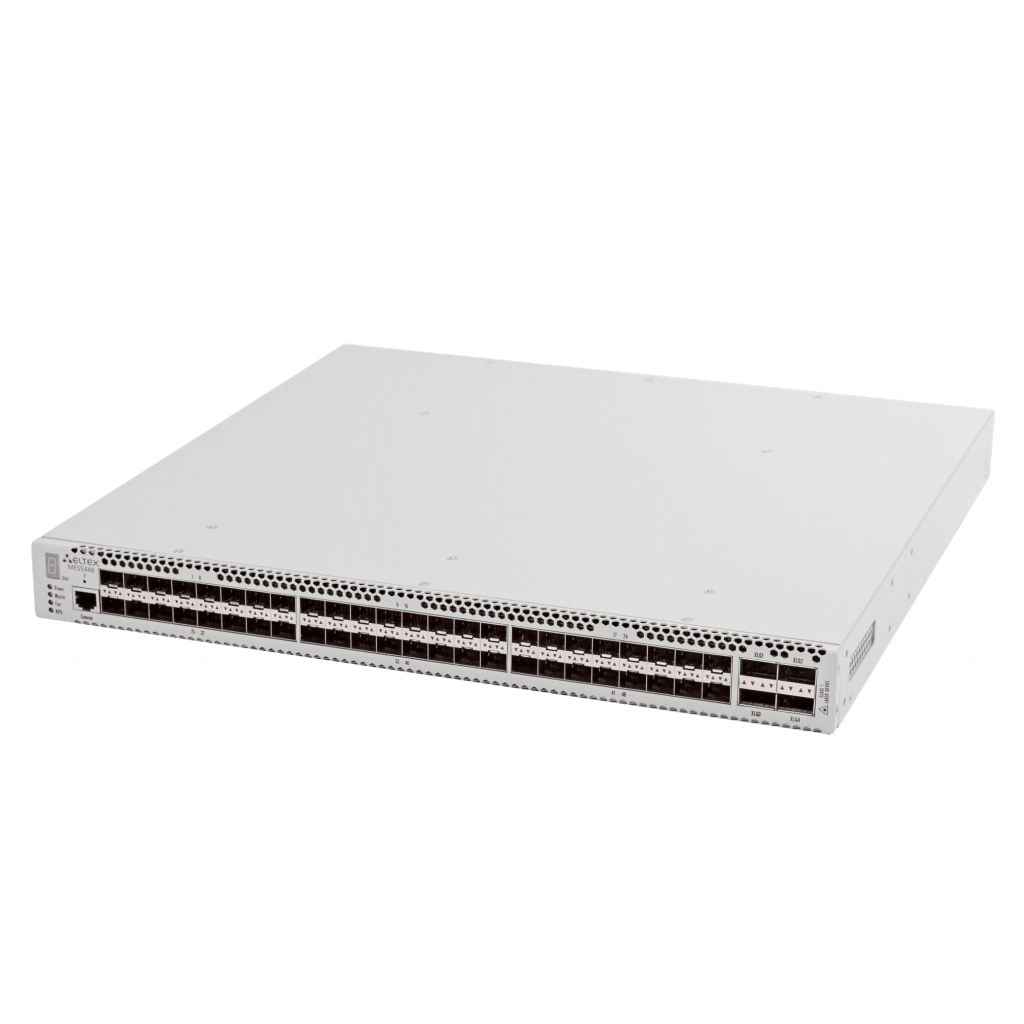

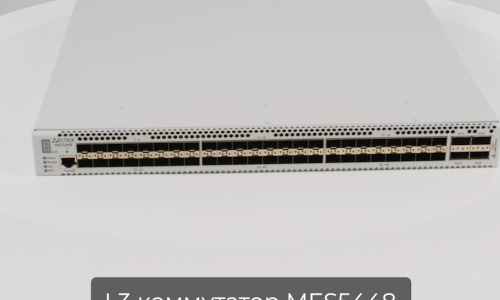

Порт OOB является единственным медным портом на корпусе MES5448, а так же несет на себе функцию выделенного управления, поэтому при начале работы с коммутатором стоит рассмотреть его настройку

• Адрес управления и oob порта должны быть в разных подсетях.

Настройка так же осуществляется в привилегированном режиме

enable

Выбрать протокол для управления и подтвердить свой выбор

serviceport protocol none   - где none – статический IP адрес для управления

y

Укажем IP-адрес, маску подсети и шлюз по-умолчанию

serviceport ip 192.168.2.2 255.255.255.0 192.168.2.1

Проблема с потерей трафика может возникать из-за:

• перегрузки пропускной способности интерфейсов
• ошибок на интерфейсах
• ошибок в ПО
• аппаратных проблем

Диагностику нужно  начинать с проверки утилизации интерфейсов и проверки ошибок на них. Для этого используются команды.

• Для определения статуса интерфейсов

      console# show interfaces status all
      console# show interfaces status err-disabled

• Для просмотра утилизация по интерфейсам

      console# show interface ethernet all

• Для просмотра ошибок по каждому интерфейсу, на котором наблюдается проблема
  console# show interface <интерфейс>
console# debug show-int
• Определение уровня оптического сигнала
  console# show fiber-ports optical-transceiver all
• При использовании стека необходима диагностика  по стек-портам

      console# show stack-port diag all
      console# show stack-port counters
      console# show stack-port

Если в процессе диагностики были найдены ошибки на интерфейсах - следует проверить целостность оптического линка,  уровни оптических сигналов. Попробовать заменить используемые на портах SFP, сам порт. После того, как мы убедились в отсутствии проблем на "физике" и  перегрузок на интерфейсах, необходимо собрать диагностику со стороны ПО при помощи команд:

• Проверка версии и конфигурации
  console# show version
console# show bootvar
console# show switch
console# show startup-config
console# show running-config
• Проверка загрузки ЦПУ
  console# show process cpu
• Проверка утилизации очередей на ЦПУ
  console# show cpu-traffic rate-limit queue
• Сбор логов с устройства
console# show logging buffered
console# copy nvram:crash-log tftp://<ip address>/<file name>
console# copy nvram:errorlog tftp://<ip address>/<file name>

Весь L3-трафик на интерфейсе 1/0/1 с DSCP равной 0 перекрасить в значение DSCP 16. Направить трафик во 2 выходную очередь:

Пример настройки:

diffserv
class-map match-all class_DSCP_16
match ip dscp 0
exit

policy-map set_DSCP_16 in
class class_DSCP_16
assign-queue 2
mark ip-dscp 16
exit
!
interface 1/0/1
service-policy in set_DSCP_16
no shutdown
exit

Начиная с версии 8.4.0.1 можно будет привязывать acl к class-map.

Весь трафик, для которого нет настроек class-map будет подчиняться глобальным настройкам QOS.

Статистика по выходным очередям активна по умолчанию.  Команда для просмотра статистики:

show interface <interface>

Например:

console#show interface 1/0/17

interface 1/0/17 is Up (connected)
Interface index is 17
Hardware is TenGigabit
Interface MTU is 1500
Link type is 10G Full
Media type is 10GBase-LR
0 link downs
0 link flaps
1d 22h 3m 6s time since counters last cleared
Flow control is off
300 seconds input rate is 496 bit/s, 0 frame/s
300 seconds output rate is 92848 bit/s, 171 frame/s
315240471 packets input
422293110 bytes received
0 oversize errors
0 internal MAC errors
315183763 broadcast frames
56708 multicast frames
0 total input errors
0 FCS errors
0 alignment errors
0 pause frames received
0 snmp input frames discarded
16678762 packets output
1135897068 bytes sent
16641081 broadcast errors
37681 multicast errors
0 output errors
0 total collisions
0 excessive collisions
0 late collisions
0 pause frames transmitted
0 snmp out frames discarded
Output queues: (queue #: packets passed/dropped)
UC0: 0/0
UC1: 0/0
UC2: 0/0
UC3: 629/0
UC4: 0/0
UC5: 54/0
UC6: 37574/0
MC0: 0/0
MC1: 4/0
MC2: 0/0
MC3: 16640502/0

Счётчики выводятся отдельно для unicast-трафика, это очереди UC0-UC6 (восьмая зарезервирована под стек). Отдельно для broadcast/multicast/unknown unicast MC0-3. Соответсвенно дропы будут раздельными для разного типа трафик. Счетчики MC0-3 также подчиняются правилам classofservice.

Мапинг по очередям можно посмотреть следующими командами.

COS:
show classofservice dot1p-mapping

DSCP:
show classofservice ip-dscp-mapping

 Для очистки счетчиков можно использовать команду clear counters.

console#clear counters 1/0/17

Are you sure you want to clear the port stats? (y/n) y

Port Stats Cleared.

console#

Для стека определены порты 40G. Максимальное количество юнитов в стеке = 8. Мастером может быть любой юнит с 1 по 8.

При отказе мастера его роль на себя берет коммутатор, c самым высоким по значению приоритетом. Мастерство сохраняется за перехватившим его юнитом, даже если предыдущий мастер вернулся в стек. После перезагрузки стека коммутаторов мастером станет юнит с наибольшим значением priority.

Приоритет выставляется командой:

console(Config)# switch <unit> priority <0-15>

На бэкап коммутаторе резервируется конфигурация.

Для принудительной смены мастерства используется команда:

console(Config-stack)# movemanagement <old_unit> <new_unit>

После выполнения команды происходит перенастройка конфигурацией с нового мастера. После завершения рестарта все управление стеком должно происходить через новый мастер-юнит. Чтобы сохранить текущую конфигурацию при перенастройке конфигурации стека, выполните команду write memory confirm (в привилегированном режиме) прежде, чем выполнить смену мастера. При смене мастера все L3-маршруты и записи в MAC-таблице удаляются.

По умолчанию включен режим NSF. Безостановочная пересылка (Nonstop Forwarding, NSF) позволяет уровню пересылки всех юнитов стека поддерживать передачу данных даже при сбоях на уровнях контроля и управления из-за отключения питания, отказа аппаратного или программного обеспечения юнита. Входящие и исходящие потоки трафика, передаваемые через физические порты подчинённых юнитов, будут восстановлены менее чем через секунду после сбоя на главном юните.

Каждый коммутатор использует свои tcam правила (правила acl, sqinq).

Нагрузка идет только на процессор мастера.

Передача данных между юнитами ограничивается пропускной способностью стековых портов.

Внутри юнита - пропускной способностью портов коммутатора.

Пример конфигурации:

1. Настройка стековых портов.
На всех юнитах из портов XLG1-XLG4 необходимо выделить по 2 порта для стека.
Для этого используются следующие команды:
console# config
console(Config)# stack
console(Config-stack)# stack-port unit/slot/port stack

Например, в качестве стековых портов выбраны 1/0/49, 1/0/50:
console# config
console(Config)# stack
console(Config-stack)# stack-port 1/0/49 stack
console(Config-stack)# stack-port 1/0/50 stack

Для применения настроек необходима перезагрузка по команде reload.

2. Назначение номера юнита (по умолчанию назначен Unit1).

Для назначения номера юнита используется следующая команда:

console(Config)# switch unit_old renumber unit_new

, где
unit_old - текущий номер юнита,
unit_new - новый номер юнита.

Например, номер юнита 1 изменить на номер 2:
console(Config)# switch 1 renumber 2

3. Сохранить конфигурацию командой write memory

4. Для применения нового номера юнита требуется перезагрузка коммутатора (команда reload).

Коммутаторы поддерживают функции DHCP Relay агента. Задачей DHCP Relay агента является передача DHCP-пакетов от клиента к серверу и обратно в случае, если DHCP-сервер находится в одной сети, а клиент в другой. Принцип работы DHCP Relay агента на коммутаторе: коммутатор принимает от клиента DHCP- запросы, передает эти запросы серверу от имени клиента (оставляя в запросе опции с требуемыми клиентом параметрами и, в зависимости от конфигурации, добавляя свои опции). Получив ответ от сервера, коммутатор передает его клиенту.

Пример настройки:

vlan database

vlan 150,200

vlan routing 150 1

vlan routing 200 2

exit

configure

ip routing

ip helper enable

ip helper-address 192.168.1.5 dhcp

interface 1/0/1

no shutdown

switchport mode access

switchport access vlan 150

exit

interface 1/0/2

no shutdown

switchport mode access

switchport access vlan 200

exit

interface vlan 200

no shutdown

routing

ip address 192.168.1.1 255.255.255.0

exit

interface vlan 150

no shutdown

routing

ip address 192.168.2.1 255.255.255.0

exit

Рассмотрим простую топологию из 4х устройств.

Протокол BFD позволяет быстро обнаружить неисправности линков и оперативно перестраивать таблицу маршрутизации, удаляя неактуальные маршруты. BFD может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP.
В текущей версии ПО реализована работа только с протоколом BGP.

Добавить BFD-соседа:

console(config)# bfd neighbor ip_addr interval int min-rx min multiplier mult_num

• int – минимальный интервал передачи для обнаружения ошибки;
• min – минимальный интервал приёма для обнаружения ошибки.
• mult_num – количество потерянных пакетов до разрыва сессии

Пример:

console(config)#bfd neighbor 1.1.1.1 interval 300 min-rx 300 multiplier 3

Включить протокол BFD на BGP-соседе:

console(router-bgp-nbr)# fall-over bfd

Диагностика протокола BFD:

show ip bfd neighbors

Редистрибуция настраивается в контексте router bgp;

router bgp 64700

console(Config-router)#redistribute ?

connected Configure redistribution of Connected routes
kernel Configure redistribution of Kernel routes
ospf Configure redistribution of OSPF routes
rip Configure redistribution of RIP routes
static Configure redistribution of Static routes

next-hop-self. Эта команда настраивает BGP так, чтобы при анонсировании маршрутов внутренним узлам атрибут next-hop представлял собой локальный IP-адрес. В общем случае BGP сохраняет атрибут next-hop, полученный от внешнего узла.

Когда атрибут next-hop в маршрутах, полученных от внешних узлов, сохраняется, внутренним узлам требуется маршрут к IP-адресу внешнего узла. Обычно это решается путем настройки IGP на пограничном маршрутизаторе для анонсирования внешней (или DMZ) подсети. Опция next-hop-self устраняет необходимость анонсировать внешнюю подсеть в IGP.

Настраивается следующим образом:

router bgp 64700
neighbor 2.0.0.2 next-hop-self

OSPF — протокол динамической маршрутизации, основанный на технологии отслеживания состояния канала (link-state technology) и использующий для нахождения кратчайшего пути Алгоритм Дейкстры. Протокол OSPF представляет собой протокол внутреннего
шлюза (IGP). Протокол OSPF распространяет информацию о доступных маршрутах между маршрутизаторами одной автономной системы.

Настраивается протокол следующим образом.

1) Создать vlan. Включить routing в этом vlan. Назначить ip-адрес на интерфейс vlan.

vlan database
vlan 40
vlan routing 40
exit

interface vlan 40
no shutdown
routing
ip address 4.0.0.1 255.255.255.0
exit

2) Убедиться, что ip routing включен глобально. Если нет, включить:

ip routing

3) В контексте router ospf задать router id

router ospf
router-id 1.1.1.1

4) Включить ospf на  интерфейс vlan.  Настроить тип соединения point-to-point (по умолчанию режим broadcast).

interface vlan 40
no shutdown
routing
ip address 4.0.0.1 255.255.255.0
ip ospf area 1.1.1.1
ip ospf network point-to-point
exit

• Редистрибуция маршрутов.

Настраивается в контексте router ospf.

console(config-router)# redistribute ?

bgp Source protocol is BGP.
connected Source protocol is connected.
rip Source protocol is RIP.
static Source protocol is static.

• Настройка hello/dead таймеров

Настраивается в контексте интерфейса vlan

console(Interface vlan 100)#ip ospf hello-interval ?

<1-65535> Enter time in seconds.

console(Interface vlan 100)#ip ospf dead-interval ?

<1-65535> Enter time in seconds.

• Настройка стоимости интерфейса

Настраивается в контексте интерфейса vlan

console(Interface vlan 100)# ip ospf cost ?

<1-65535> Enter the cost for the specified interface.

• Настройка приоритета для выбора DR

Настраивается в контексте интерфейса vlan

console(Interface vlan 100)# ip ospf priority ?

<0-255> Enter an integer value.

Устранение неисправностей.

1) В первую очередь необходимо убедиться в корректности конфигурации

show running-config

2) Проверить настройки ospf, проверить состояние соседства

show ip ospf

show ip ospf neighbor

show ip ospf interface brief

3) Проверить версию ПО

show bootvar

Протокол VRRP предназначен для резервирования маршрутизаторов, выполняющих роль шлюза по умолчанию. Это достигается путём объединения IP-интерфейсов группы маршрутизаторов в один виртуальный, который будет использоваться как шлюз по умолчанию для компьютеров в сети.

Настройки коммутаторов:

SW1:

vlan database
vlan 10
exit

no spanning-tree
ip routing

interface 1/0/1
no shutdown
switchport mode access
switchport access vlan 10
exit

interface 1/0/2-1/0/3
no shutdown
spanning-tree bpdufilter
switchport mode trunk
switchport trunk allowed vlan remove 1
exit

SW2:

vlan database
vlan 10,20
vlan routing 10 1
vlan routing 20 2
exit

no spanning-tree
ip routing

interface 1/0/1
no shutdown
spanning-tree bpdufilter
switchport mode trunk
switchport trunk allowed vlan remove 1
exit

interface 1/0/2
no shutdown
spanning-tree bpdufilter
switchport mode trunk
switchport trunk allowed vlan remove 1
exit

Ip vrrp
interface vlan 10
no shutdown
routing
ip address 10.10.10.1 255.255.255.0
ip vrrp 1
ip vrrp 1 mode
ip vrrp 1 ip 10.10.10.1
exit

interface vlan 20
no shutdown
routing
ip address 20.20.20.1 255.255.255.0
ip vrrp 2
ip vrrp 2 mode
ip vrrp 2 ip 20.20.20.1
exit

SW3:

vlan database
vlan 10,20
vlan routing 10 1
vlan routing 20 2
exit

no spanning-tree
ip routing

interface 1/0/1
no shutdown
spanning-tree bpdufilter
switchport mode trunk
switchport trunk allowed vlan remove 1
exit

interface 1/0/2
no shutdown
spanning-tree bpdufilter
switchport mode trunk
switchport trunk allowed vlan remove 1
exit

ip vrrp
interface vlan 10
no shutdown
routing
ip address 10.10.10.2 255.255.255.0
ip vrrp 1
ip vrrp 1 mode
ip vrrp 1 ip 10.10.10.1
exit
!
interface vlan 20
no shutdown
routing
ip address 20.20.20.2 255.255.255.0
ip vrrp 2
ip vrrp 2 mode
ip vrrp 2 ip 20.20.20.1
exit

SW4:

vlan database
vlan 20
exit

no spanning-tree
ip routing

interface 1/0/1
no shutdown
switchport mode access
switchport access vlan 20
exit

interface 1/0/2-1/0/3
no shutdown
spanning-tree bpdufilter
switchport mode trunk
switchport trunk allowed vlan remove 1
exit

Диагностика протокола VRRP

show ip vrrp interface brief

GARP VLAN Registration Protocol (GVRP) – протокол VLAN-регистрации. Протокол позволяет распространить по сети идентификаторы VLAN. Основной функцией протокола GVRP является обнаружение информации об отсутствующих в базе данных коммутатора VLAN-сетях при получении сообщений GVRP. Получив информацию об отсутствующих VLAN, коммутатор добавляет её в свою базу данных, как Type  - dynamicGvrp .

Пример настройки. Необходимо распространить VLAN 300 c коммутаторов SW1 и SW3 на порты коммутатора SW2.

Конфигурация SW1

vlan database
vlan 300
vlan routing 300 1
exit
!
set gvrp adminmode
!
conf
!
interface 1/0/1
 no shutdown
 swichport mode trunk
 set gvrp interfacemode
exit
!
interface vlan 300
 ip address 10.0.0.1 /24
exit

Конфигурация SW2

vlan database
vlan 100
vlan routing 100 1
exit
!
set gvrp adminmode
!
conf
!
interface 1/0/1
 no shutdown
 swichport mode trunk
 set gvrp interfacemode
exit
!
interface 1/0/2
 no shutdown
 swichport mode trunk
 set gvrp interfacemode
exit

Конфигурация SW3

vlan database
vlan 300
vlan routing 300 1
exit
!
set gvrp adminmode
!
conf
!
interface 1/0/1
 no shutdown
 swichport mode trunk
 set gvrp interfacemode
exit
!
interface vlan 300
 ip address 10.0.0.2 /24
exit

C помощью диагностических команд убедиться, что VLAN 300 добавился на порту SW2

console#show vlan

Функционал IP Unnumbered позволяет в условиях нехватки IP адресов заимствовать IP-адрес с уже настроенного интерфейса.

1.Настроить на ПК следующие параметры:

ПК1 подключен к gi0/3, назначен  ip 10.0.0.1 /24 default-gateway 10.0.0.2
ПК2 подключен к gi0/1, назначен ip 5.5.5.2 /24 default-gateway 5.5.5.1
ПК3 подключен к gi0/2, назначен ip 5.5.5.3 /24 default-gateway 5.5.5.1

2. Настроить IP Unnumbered на коммутаторе SW1

vlan database
vlan 10,20,30
vlan routing 10 1
vlan routing 20 2
vlan routing 30 3
exit
!
interface loopback 5
no shutdown
ip address 5.5.5.1 255.255.255.0
exit
!
interface 1/0/1
no shutdown
switchport mode access
switchport access vlan 20
exit
!
interface 1/0/2
no shutdown
switchport mode access
switchport access vlan 10
exit
!
interface 1/0/3
no shutdown
switchport mode access
switchport access vlan 30
exit
!
interface vlan 10
routing
ip unnumbered loopback 5
exit
!
interface vlan 20
routing
ip unnumbered loopback 5
exit
!
interface vlan 30
routing
ip address 10.0.0.2 255.255.255.0
exit

Все ПК могут обмениваться информацией между собой.

Аутентификация на основе стандарта 802.1х обеспечивает проверку подлинности пользователей коммутатора через внешний сервер на основе порта, к которому подключен клиент.
Только аутентифицированные и авторизованные пользователи смогут передавать и принимать данные. Проверка подлинности пользователей портов выполняется сервером RADIUS посредством протокола EAP (Extensible Authentication Protocol)

1/0/1 -  802.1x. Неавторизированные пользователи попадают в guest vlan.

1/0/2 - MAC-авторизация

Настройки коммутатора SW1

vlan database
vlan 100,20
vlan routing 100 1
vlan routing 20 2
Exit
!
configure
authentication enable
dot1x system-auth-control
aaa authentication dot1x default radius
authorization network radius
dot1x dynamic-vlan enable
radius accounting mode
radius server host auth 10.3.0.1 name "server-1"
radius server key auth 10.3.0.1
test
radius server primary 10.3.0.1

interface 1/0/1
authentication order dot1x
authentication priority dot1x
dot1x timeout reauth-period 30
dot1x guest-vlan 20
no shutdown
switchport mode access
switchport access vlan 100
exit

interface 1/0/2
authentication order mab
authentication priority mab
dot1x port-control mac-based
dot1x timeout reauth-period 30
dot1x mac-auth-bypass
no shutdown
switchport mode access
switchport access vlan 100
description 'test_dot1x'
exit

interface 1/0/3
no shutdown
switchport mode trunk
Exit
!
interface vlan 100
no shutdown
ip address 10.3.0.5 255.255.255.0
exit
!
interface vlan 200
dot1x guest-vlan
exit

Как и LAG, виртуальные LAG позволяют объединить одну или несколько Ethernet-линий для  увеличения скорости и обеспечения отказоустойчивости. MLAG так же известна как VPC (Virtual port-channel). При обычном LAG агрегированные линии должны быть на одном физическом устройстве, в случае же с VPC агрегированные линии находятся на разных физических устройствах.
Функция VPC позволяет соединить два физических устройства в одно виртуальное.

Один из коммутаторов имеет роль VPC-primary, второй VPC-secondary.

Настройка MLAG на коммутаторах:

SW1:

vlan database
vlan 5,100
vlan routing 1 1
vlan routing 5 2
vlan routing 100 3
exit

configure

interface 1/0/1
addport lag 1
exit
interface 1/0/2
addport lag 2
exit
interface 1/0/48
addport lag 48
exit
!
interface 1/0/1
no shutdown
exit
!
interface 1/0/2
no shutdown
exit
!
interface 1/0/48
no shutdown
exit
!
interface lag 1
no port-channel static
switchport mode trunk
vpc 1
exit
!
interface lag 2
switchport mode trunk
vpc 2
exit
!
interface lag 48
switchport mode trunk
vpc peer-link
exit
!
interface vlan 1
routing
ip address 10.1.0.21 255.255.255.0
exit
!
interface vlan 5
routing
ip address 10.5.0.1 255.255.255.0
exit
!
feature vpc
vpc domain 1
peer-keepalive enable
peer-keepalive destination 10.5.0.2 source 10.5.0.1
peer detection enable
exit
exit

SW2

vlan database
vlan 5,100
vlan routing 1 1
vlan routing 5 2
vlan routing 100 3
exit

configure
interface 1/0/1
addport lag 1
exit
interface 1/0/2
addport lag 2
exit
interface 1/0/48
addport lag 48
exit
!
interface 1/0/1
no shutdown
exit
!
interface 1/0/2
no shutdown
exit
!
interface 1/0/48
no shutdown
exit
!
interface lag 1
no port-channel static
switchport mode trunk
vpc 1
exit
!
interface lag 2
switchport mode trunk
vpc 2
exit
!
interface lag 48
switchport mode trunk
vpc peer-link
exit
!
interface vlan 1
routing
ip address 10.1.0.22 255.255.255.0
exit
!
interface vlan 5
routing
ip address 10.5.0.2 255.255.255.0
exit
!
feature vpc
vpc domain 1
peer-keepalive enable
peer-keepalive destination 10.5.0.1 source 10.5.0.2
peer detection enable
exit
exit

На коммутаторах SW3 и SW4 настроить порты и Port-Channel. Разрешить 100 VLAN.

С помощью диагностических команд убедиться, что VPC собрался на SW1 и SW2

show vpc 1

show vpc role

Добавить порт в port-channel по LACP:

5448(Config)# interface 1/0/3
5448(Interface 1/0/2)# addport lag 1
5448(Interface 1/0/2)# interface lag 1
5448(Interface lag 1)# no port-channel static

Добавить порт в статический port-channel:

5448(Config)# interface 1/0/3
5448(Interface 1/0/2)# addport lag 1

Удаление порта из port-channel:
5448(Interface 1/0/2)# deleteport lag 1

Посмотреть настройки port-channel можно командами:

show port-channel brief

show port-channel <number lag>

Примечание:  В show running-config/show interfaces status  можно увидеть интерфейсы 0/3/1-0/3/x- это непосредственной интерфейсы lag, т.е lag 1 = 0/3/1, lag 2 = 0/3/2 и т.д.

В сетях передачи данных довольно часто возникают задачи, связанные с подменой VLAN, добавлением дополнительной метки S-tag (транспортный vlan id) на основе С-tag (клиентский vlan id). На коммутаторах MES5448/MES7048 реализована такая возможность.

Рассмотрим настройку QinQ на примере.

С порта  interface 1/0/1 пакеты с vlan id 10-15 передаются в порт interface 1/0/9  без изменений.  Для vlan id 21 происходит подмена  метки на vlan id 31, для vlan id 22 на vlan id 32. Для vlan  id 23,24 добавляем вторую метку vlan id 25

Настройка функционала производится по следующему алгоритму

1) Определяем uni-p  и nni порты.

  NNI -  порты в сторону выше строящего оборудования. UNI - порты в сторону клиентов

console(Config)# dot1ad mode nni 1/0/9

console(Config)# dot1ad mode uni-p 1/0/1

2) Задаем сервис заданного типа  dot1ad service.  Формат команды dot1ad service service name  svid  svid   e–lan nni  port list

console(Config)# dot1ad service permit10 svid 10 e-lan nni 1/0/9

console(Config)# dot1ad service permit11 svid 11 e-lan nni 1/0/9

console(Config)# dot1ad service permit12 svid 12 e-lan nni 1/0/9

console(Config)# dot1ad service permit13 svid 13 e-lan nni 1/0/9

console(Config)# dot1ad service permit14 svid 14 e-lan nni 1/0/9

console(Config)# dot1ad service permit15 svid 15 e-lan nni 1/0/9

console(Config)# dot1ad service add25 svid 25 e-lan nni 1/0/9

console(Config)# dot1ad service change21 svid 31 e-lan nni 1/0/9

console(Config)# dot1ad service change22 svid 32 e-lan nni 1/0/9

3) При помощи subscribe происходит настройка соответствия   порта UNI и сервиса  dot1ad service.

- Для пропуска трафика  без изменений (vlan id 10-15) необходимо  добавить дублирующий идентификатор вилана  и затем убрать его (remove-ctag)

- Для перемаркировки vlan id (vlan id 21-22) добавляем дополнительный  идентификатор вилана s-tag (vlan id 31-32)  и удаляем с-tag

- Для добавления к c-tag (vlan id  23-24)  нужный s-tag (vlan id 25)

console(Config)# subscribe permit10 permit10-port match cvid 10 remove-ctag

console(Config)# subscribe permit11 permit11-port match cvid 11 remove-ctag

console(Config)# subscribe permit12 permit12-port match cvid 12 remove-ctag

console(Config)# subscribe permit13 permit13-port match cvid 13 remove-ctag

console(Config)# subscribe permit14 permit14-port match cvid 14 remove-ctag

console(Config)# subscribe permit15 permit15-port match cvid 15 remove-ctag

console(Config)# subscribe add25 add23-25 match cvid 23

console(Config)# subscribe add25 add24-25 match cvid 24

console(Config)# subscribe change21 change21-port match cvid 21 remove-ctag

console(Config)# subscribe change22 change22-port match cvid 22 remove-ctag

При выполнении указанных выше настроек итоговая конфигурация коммутатора примет вид

vlan database
vlan 10-40
exit

!
dot1ad mode nni 1/0/9
dot1ad mode uni-p 1/0/1
dot1ad service permit10 svid 10 e-lan nni 1/0/9
dot1ad service permit11 svid 11 e-lan nni 1/0/9
dot1ad service permit12 svid 12 e-lan nni 1/0/9
dot1ad service permit13 svid 13 e-lan nni 1/0/9
dot1ad service permit14 svid 14 e-lan nni 1/0/9
dot1ad service permit15 svid 15 e-lan nni 1/0/9
dot1ad service add25 svid 25 e-lan nni 1/0/9
dot1ad service change21 svid 31 e-lan nni 1/0/9
dot1ad service change22 svid 32 e-lan nni 1/0/9

interface 1/0/1
no shutdown
dot1ad mode uni-p
subscribe permit10 permit10-port match cvid 10 remove-ctag
subscribe permit11 permit11-port match cvid 11 remove-ctag
subscribe permit12 permit12-port match cvid 12 remove-ctag
subscribe permit13 permit13-port match cvid 13 remove-ctag
subscribe permit14 permit14-port match cvid 14 remove-ctag
subscribe permit15 permit15-port match cvid 15 remove-ctag
subscribe add25 add23-25 match cvid 23
subscribe add25 add24-25 match cvid 24
subscribe change21 change21-port match cvid 21 remove-ctag
subscribe change22 change22-port match cvid 22 remove-ctag
vlan acceptframe admituntaggedonly
vlan ingressfilter
vlan participation include 10-15,25,31-32
vlan tagging 10-15,25,31-32
exit

interface 1/0/9
no shutdown
dot1ad mode nni
vlan participation include 10-15,25,31-32
vlan tagging 10-15,25,31-32
mode dvlan-tunnel
exit

Требуется консольное подключение.  Перезагрузить коммутатор, дождаться вывода строки:

Autoboot in 5 seconds

Нажать q.  Ввести 2 команды:

=> setenv boot_mode 4
=> bootstk

Дождаться загрузки коммутатора. При выводе строки:

User Name:

Нажать Enter без ввода пользователя.

console#

По умолчанию протоколы telnet, ssh отключены. Для включения используются команды:

ip ssh server enable

ip telnet server enable

Команды выполняются в exec-режиме.

Show-команды для проверки работы:

show ip ssh

show telnetcon

Настройка аутентификации, авторизации производится следующим образом

aaa authentication login "radius" radius local
aaa authorization exec "radius" radius local
radius server host auth 10.0.0.1
radius server key auth 10.0.0.1
radius
line telnet
login authentication radius
authorization exec radius
exit

Устранение неполадок.

show running-config

show radius servers

show radius

На MES5448/MES7048 в качестве OOB-порта используется Serviceport, расположенный на задней панели устройства.

1)Настройка статического IPv4-адреса

console# serviceport protocol none

console# serviceport ip 10.10.10.2 255.255.255.0 10.10.10.1

2)Настройка получения адреса по DHCP

console# serviceport protocol dhcp

Просмотр настроек порта:

console# show serviceport

Interface Status............................... Up
IP Address..................................... 0.0.0.0
Subnet Mask.................................... 0.0.0.0
Default Gateway................................ 0.0.0.0
IPv6 Administrative Mode....................... Enabled
IPv6 Prefix is ................................ fe80::e2d9:e3ff:fed6:9681/64
Configured IPv4 Protocol....................... DHCP
Configured IPv6 Protocol....................... None
IPv6 AutoConfig Mode........................... Disabled
Burned In MAC Address.......................... E0:D9:E3:D6:96:81

Примечание: Работа OOB-портов  в стеке устройств. Настройки Serviceport переходят между юнитами стека. MAC-IP у них один и тот же, но в UP только порт на текущем master-юните, поэтому нужно подключать патчкорды в оба порта OOB на обоих юнитах стека (master и backup).

Команда для просмотра лимитов по очередям и текущей скорости  для трафика в каждой очереди отображается по команде:

console# show cpu-traffic rate-limit queue

В текущей версии ПО на коммутаторе используются только первые 7 очередей.

Начиная с версии ПО 8.4.0.7, увеличен лимит для всех очередей до 10K pps. Команда для изменения лимита очереди:

console(Config)# cpu-traffic rate-limit queue X Y

где X - номер очереди, Y - лимит для очереди.

Остановимся подробней на пункте 3. С 1,2 пунктами вопров возникнуть не должно.

В первую очередь необходимо собрать как можно больше информации.   К диагностике добавить подробное описание наблюдаемой ситуации.

Диагностика:

1. Подключиться по telnet/ssh (если удаленного доступа нет, то по консоли) и снять выводы в момент проблемы.
   show running-config
   show bootvar
   show version
   show stack-status
   show stack-port
   show interfaces status all
   show fiber-ports optical-transceiver all
   show fiber-ports optical-transceiver-info all
   show logging persistent
   show logging buff
   debug tech-support

   unit_id - номер юнита в стеке. Выполнить команду для всех юнитов.
   Предварительно в терминале включить запись истории.
2. Описать схема подключения стека;
3. Есть ли индикация на стековых портах?
4. Производились ли какие-то действия, приведшие к возникновению проблемы или произошла она сама по себе?
5. Работают ли со стеком скрипты, мониторится ли коммутатор по snmp? Если так, просим предоставить информацию по скриптам и перечень OID.

console# show tech-support file

Выгрузить файл  можно командой. Например, для tftp

console# copy nvram:tech-support tftp://x.x.x.x/<fail name>

Это относится как к 100M, так и к 1000M трансиверам.
Для SFP+ стандарт SFF-8431. Для QSFP+ стандарты SFF-8635 и SFF-8436. Для QSFP28 стандарт SFF-8635.
К конкретным производителям привязки нет.

Настроить BFD-сессию между двумя коммутаторами:

SW1:

feature bfd
bfd interval 200 min_rx 200 multiplier 3
router bgp 64700
bgp router-id 1.1.1.1
neighbor 4.0.0.2 fall-over bfd

SW2:

feature bfd
bfd interval 200 min_rx 200 multiplier 3
router bgp 64700
neighbor 4.0.0.1 fall-over bfd
exit

Значения:

- interval – минимальный интервал передачи для обнаружения ошибки;

- min_rx – минимальный интервал приёма для обнаружения ошибки.

- multiplier – количество потерянных пакетов до разрыва сессии

Проверить состояние BFD сессии:

show bfd neighbors details

Указать режим работы клиента

(config)# sntp client mode unicast

Команда задает интервал опроса одноадресного клиента SNTP:

(config)# sntp unicast client poll-retry 10

Задать адрес сервера

(config)# sntp server "192.168.1.1"

Указать временную зону

(config)# clock timezone 3 minutes 0

aaa authentication login "tacacs" tacacs local
aaa authorization exec "tacacs" tacacs local
line ssh
login authentication tacacs
authorization exec tacacs
exit
tacacs-server host "10.0.0.1"
key “tacacs”

Можно настроить более 2х серверов.

Устранение неполадок:

show run
show tacacs

1. Создать Management ACL с указанием IP-адреса источника:

console# configure

console(Config)# management access-list MGMT

console(config-macal)# permit ip-source 192.168.2.1

console(config-macal)# exit

Варианты permit/deny managment access-list:

ethernet - по порту

port-channel - по группе портов

ip-source - по IP адресу

vlan - по номеру VLAN

Протоколы:

service {any, http, https, snmp, sntp, ssh, telnet, tftp}

Примеры:

Разрешить управление только по SNMP,  остальные сервисы запретить:

(config-macal)# permit service snmp

Разрешить управление с указанием IP-адреса источника:

(config-macal)# permit ip-source 192.168.2.1

Разрешить управление во VLAN 1 по Telnet, остальные сервисы запретить:

(config-macal)# permit vlan 1 service telnet

Разрешить управление через 1/0/1 порт по SSH, остальные сервисы запретить:

(config-macal)# permit ethernet 1/0/1 service ssh

2. Применить созданный Management ACL:

console(Config)# management access-class MGMT

Для просмотра информации по созданным и примененным листам необходимо воспользоваться командами show:

console# show management access-list

List Name...................................... MGMT

List Admin Mode................................ Enabled

Packets Filtered............................... 0

Rules:

permit ip-source 192.168.2.1 mask 255.255.255.255 priority 1

NOTE: All other access is implicitly denied.

console# show management access-class

Management access-class is enabled, using access list MGMT.

Проверка настроек SNMP:

console# show snmp

Настройка отправки SNMP-trap:

console(Config)# snmp-server host 192.168.2.1 traps version 2 public

По умолчанию не для всех события генерируются snmp-trap. Для включения новых событий используется команды:

console(Config)# snmp-server enable traps {bgp, cpu, linkmode, memory, multiusers, sensor, storage, stpmode, violation, vrrp}

Для включения всех snmp-trap достаточно ввести команду snmp-server enable traps без указания конкретных событий

Проверка активных SNMP-trap:

console# show snmp

SNMPv3:

snmp-server engineid local 01234abcd1234ab1
snmp-server view "iso" internet included
snmp-server group "gr1" v3 auth notify "iso" read "iso" write "iso"
snmp-server group "gr1" v3 priv notify "iso" read "iso" write "iso"
snmp-server user "user1" gr1 auth-md5 12345678 priv-des 12345678
