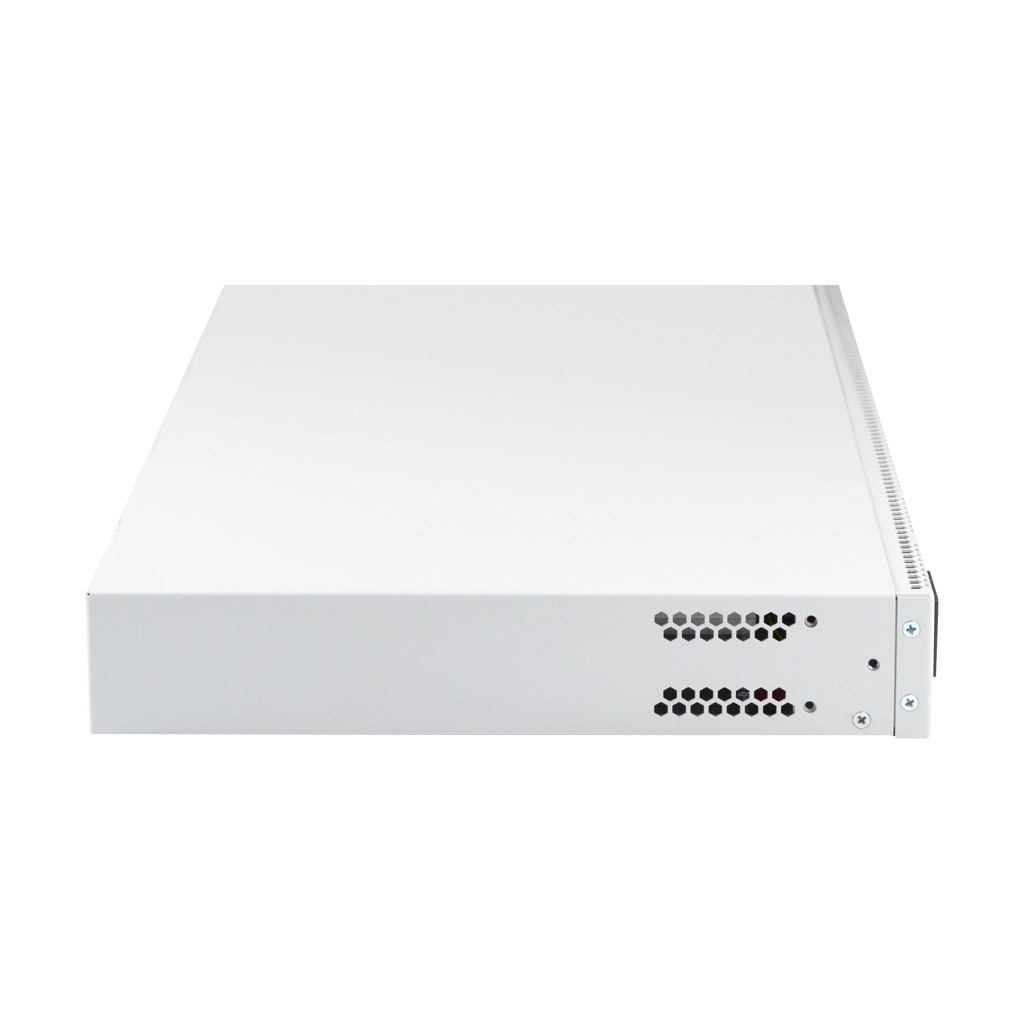

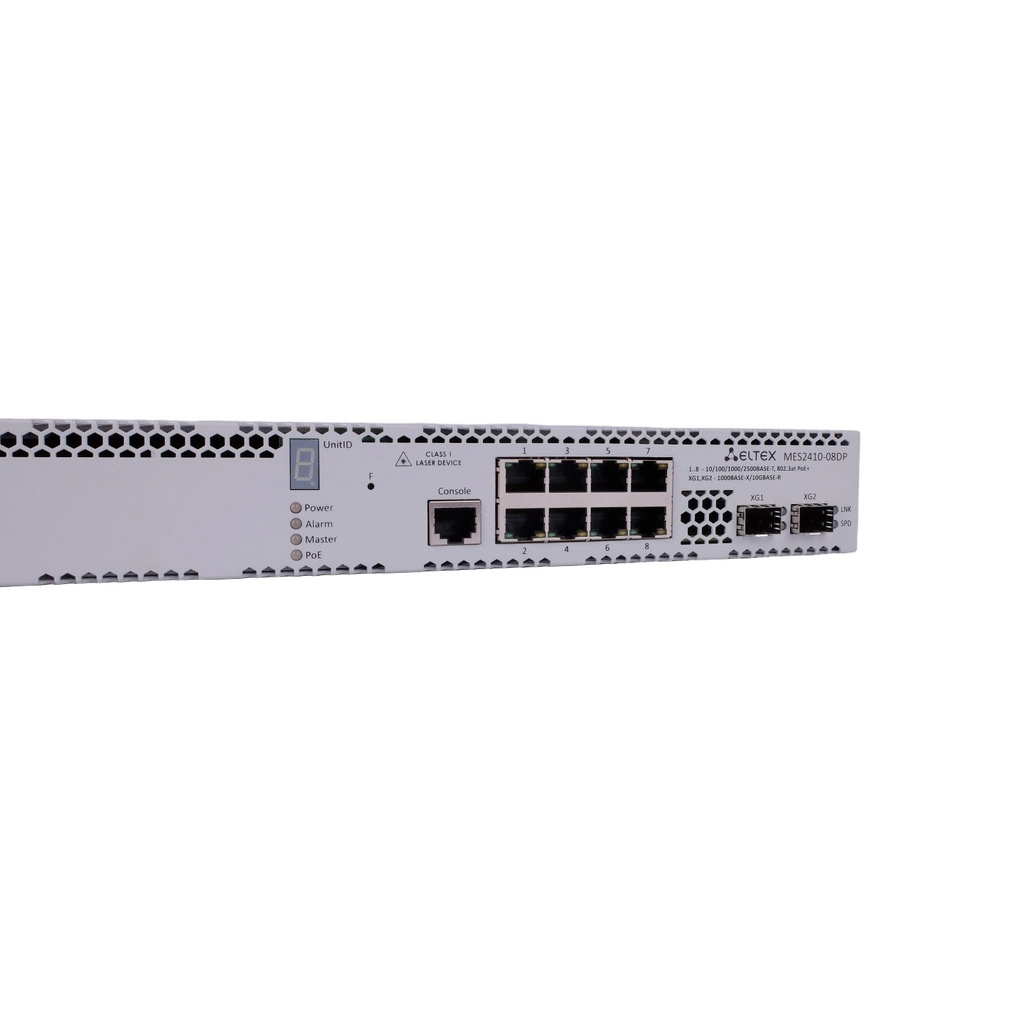

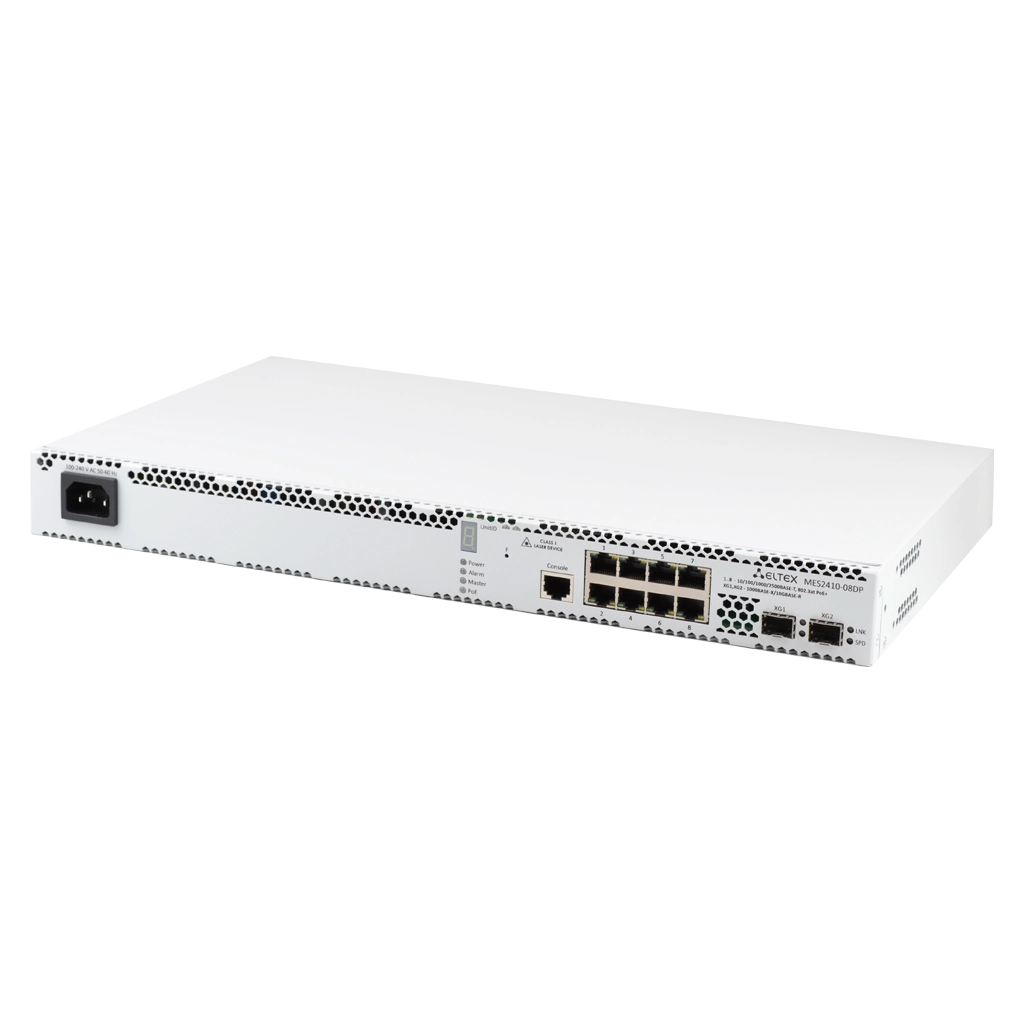

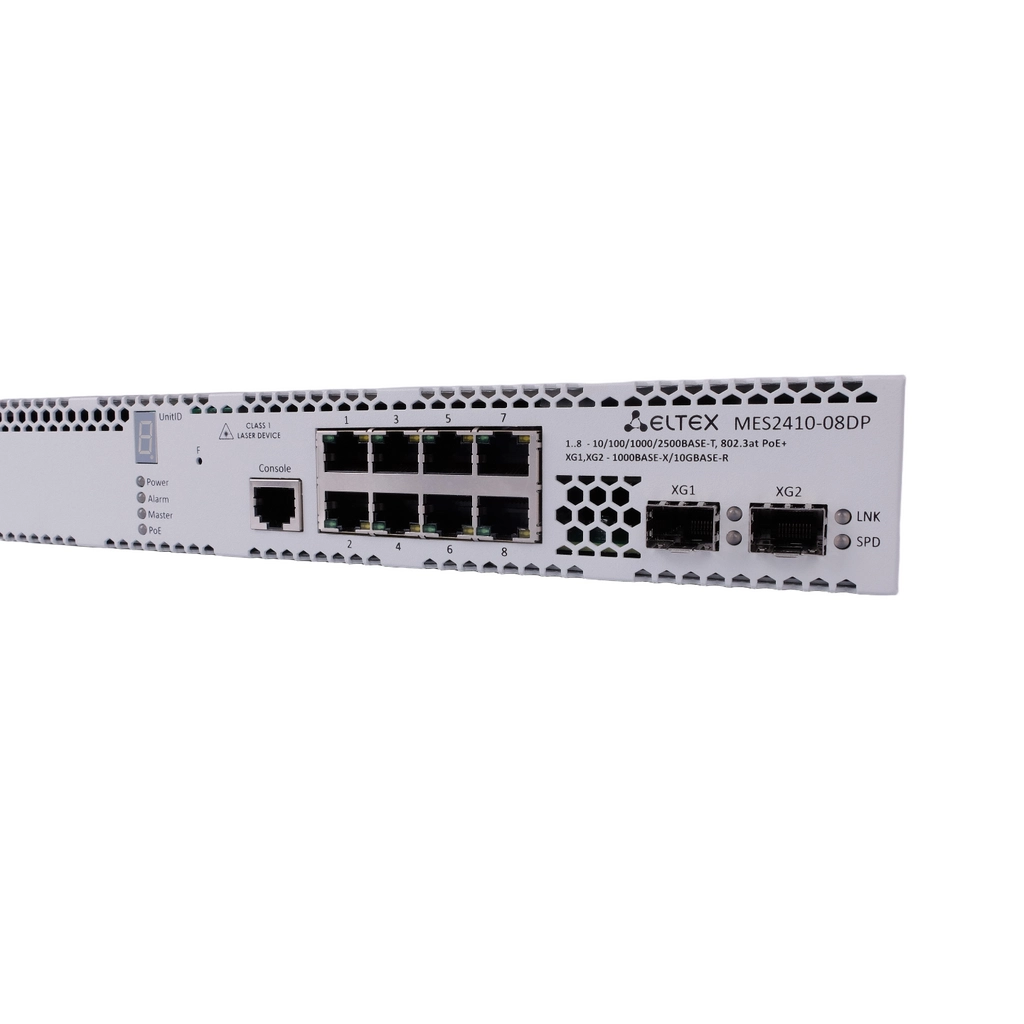

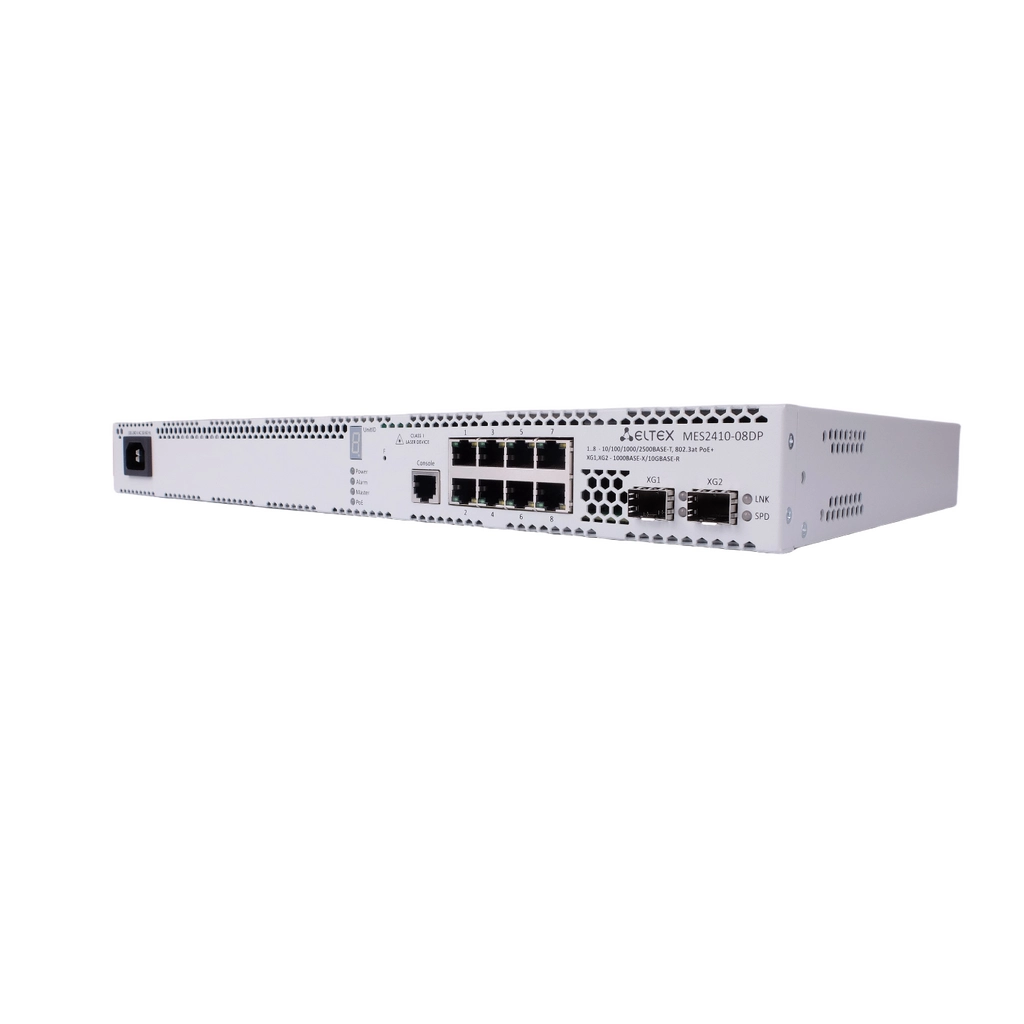

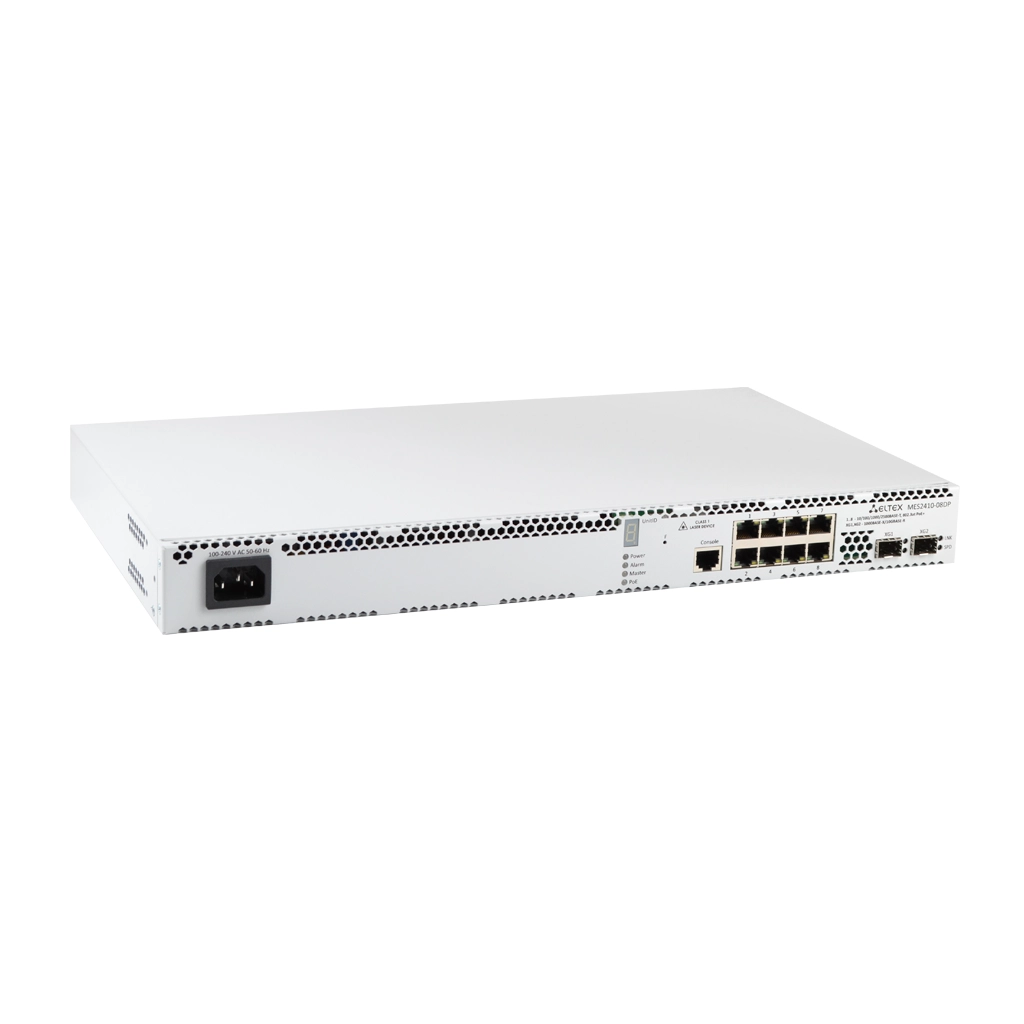

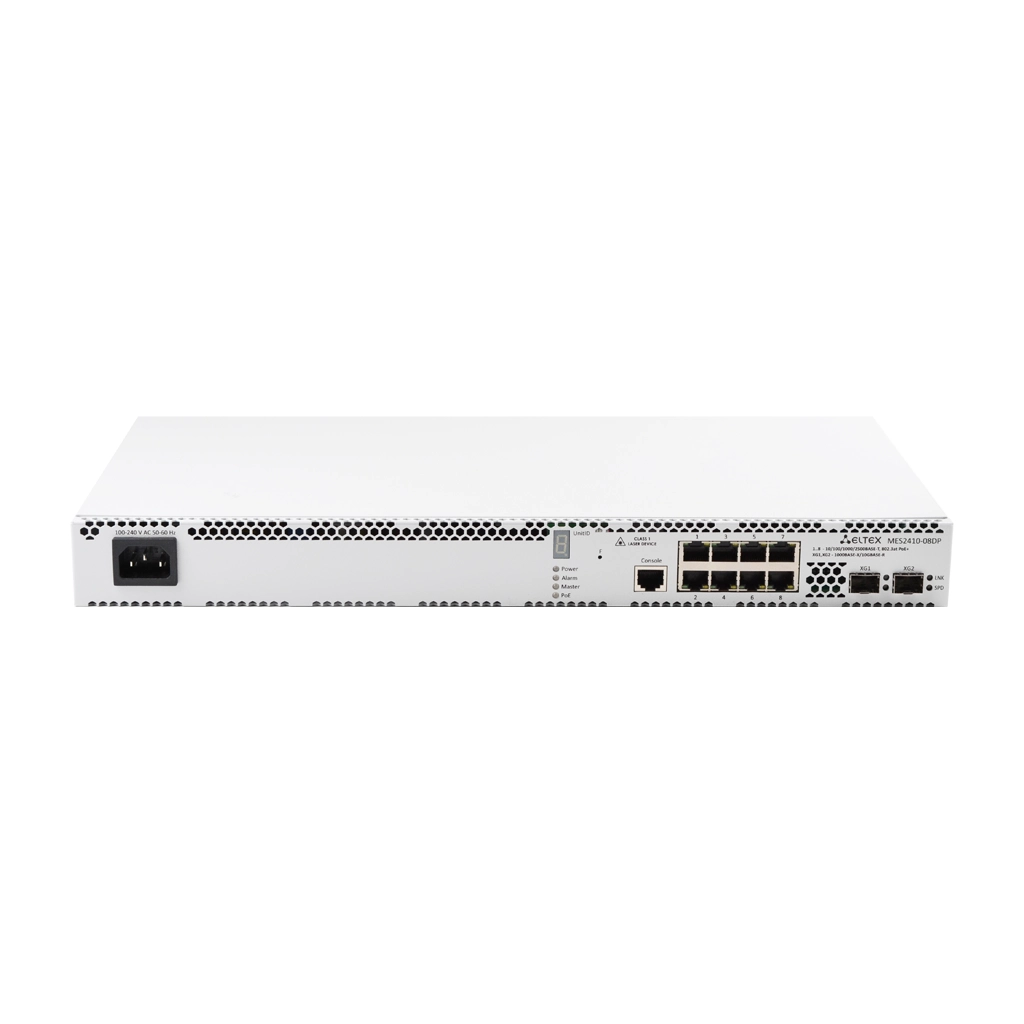

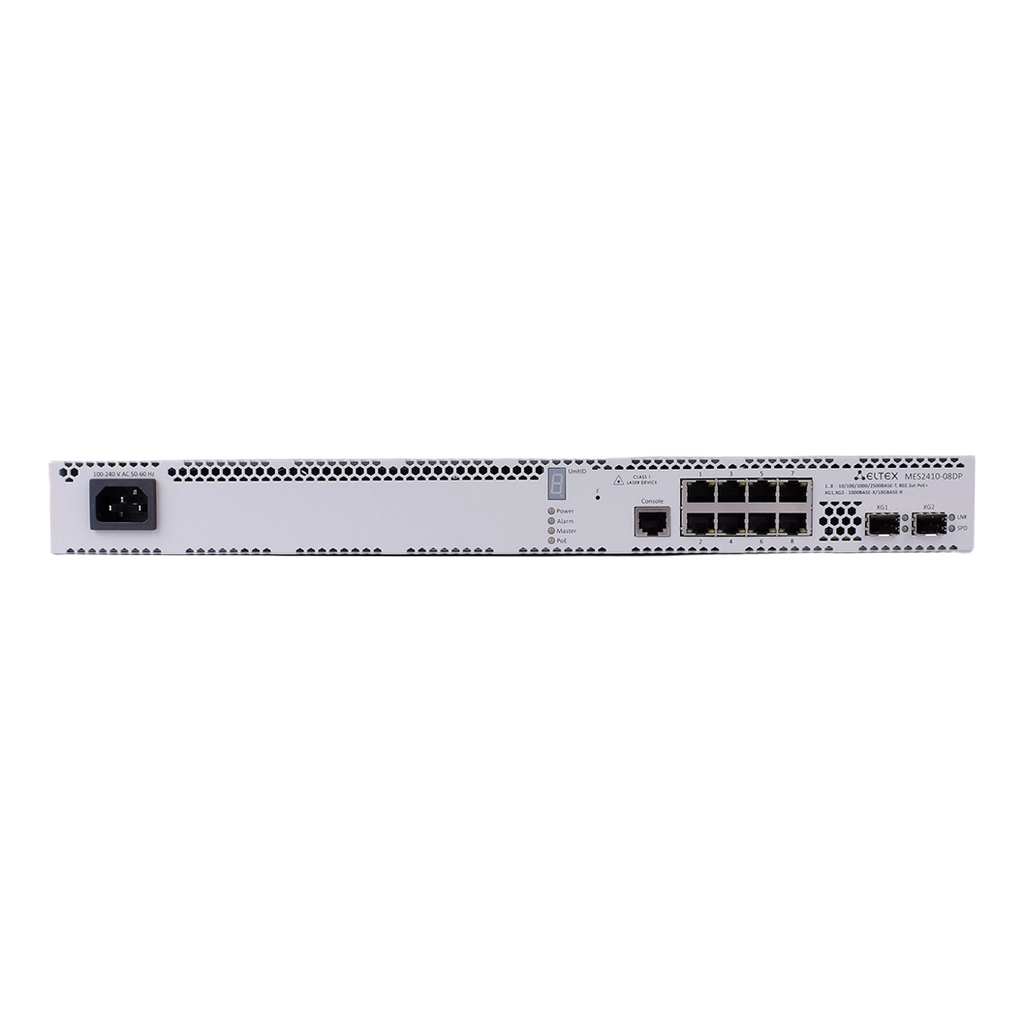

MES2410-08DP Eltex | Коммутатор 8 портов 2.5G PoE/PoE+, 2 порта 10G SFP+
Новинка
Видео и фото от пользователей
Коммутатор доступа уровня L3, 8x10/100/1000/2500BASE-T PoE/PoE+, 2x1000BASE-X (SFP)/10GBASE-R (SFP+), Console RS-232 (RJ-45)
Порты
Акименко Евгений (Новосибирск)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Дашкина Ксения (Новосибирск)
Камышников Григорий (Новосибирск)
Кириллова Маргарита (Новосибирск)
Козлов Дмитрий (Новосибирск)
Ломоносова Екатерина (Новосибирск)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Передерин Сергей (Новосибирск)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Шаяхметов Илья (Новосибирск)
Доступен к заказу
Артикул:
MES2410-08DP
Скопировать артикул
Скопировано
DOWNLINK:
8
UPLINK:
2
Бюджет PoE, Вт:
240
Питание, ток:
AC
Уровень коммутатора:
L3
MAC-таблица:
16 384
Тип охлаждения:
активное
Ключевые особенности:
До 2.5 гбит/с на медных портах
Общие параметры MES2410-08DP Eltex
| Статус Минпромторг | Нет |
Физические интерфейсы
| Кол-во портов DOWNLINK | 8 |
| Тип DOWNLINK | RJ-45 |
| Скорость DOWNLINK | 2.5G |
| Тип UPLINK | SFP+ |
| Кол-во портов UPLINK | 2 |
| Скорость UPLINK | 10G |

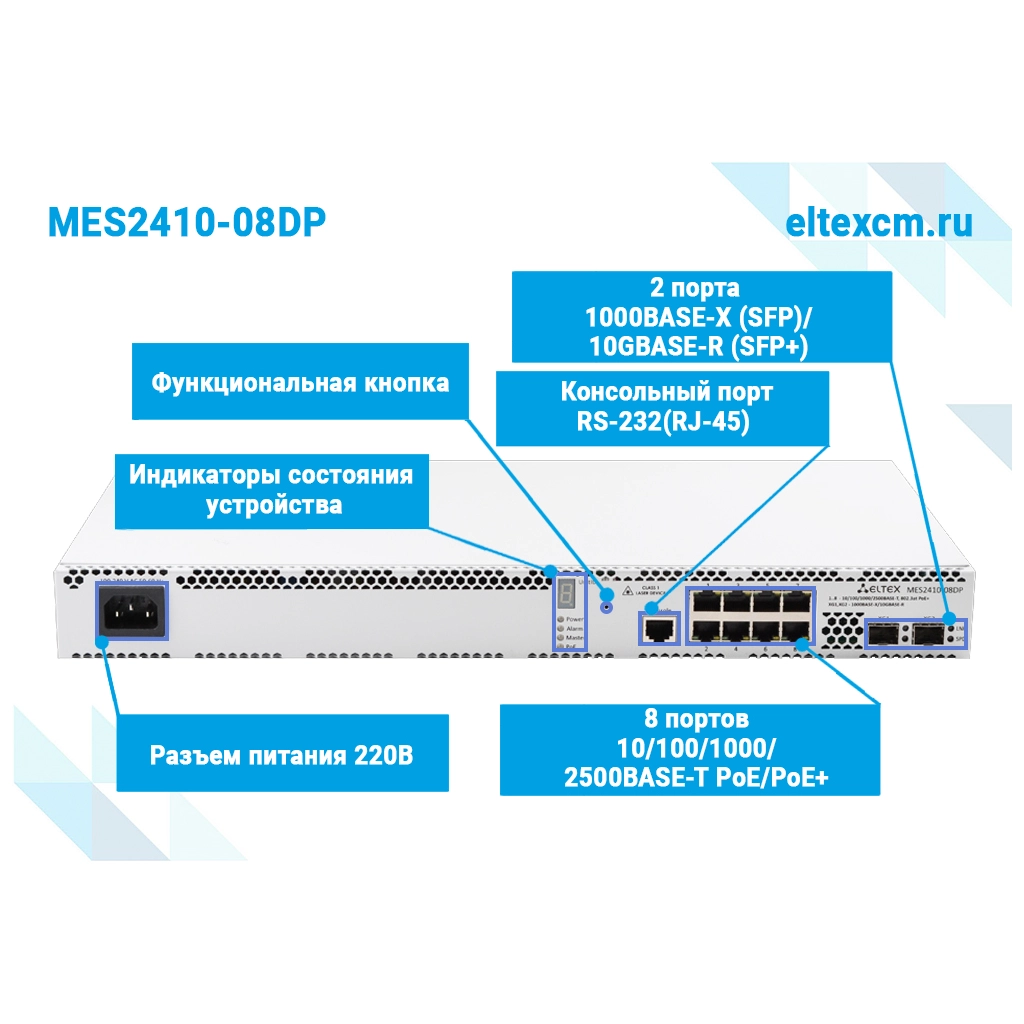

| Количество портов | 8х2.5G, 2хSFP+ |
| Количество портов 10/100/1000/2500BASE-T PoE/PoE+ | 8 |
| Количество портов 1000BASE-X (SFP) / 10GBASE-R (SFP+) | 2 |
| Консольный порт | RS-232 (RJ-45) |
Производительность
| Пропускная способность, Гбит/с | 80 |
| Производительность на пакетах длиной 64 байта (значение указано для односторонней передачи), MPPS | 59.52 |
| Объём буферной памяти | 1.5 Мбайт |
| Объём ОЗУ | 1 Гбайт (DDR3) |
| Объём ПЗУ | 64 Мбайт (SPI Flash) |
| MAC таблица | 16 384 |
| Количество ARP записей | 1000 |
| Таблица VLAN | 4094 |
| Количество групп L2 Multicast (IGMP Snooping) | 1023 |
| Количество L3 интерфейсов | 20 VLAN, до 5 IPv4-адресов в каждом VLAN, до 124 IPv6 GUA суммарно для всех VLAN |
| Количество маршрутов L3 IPv4 Unicast | 496 |
| Количество маршрутов L3 IPv6 Unicast | 124 |
| Количество VRF (включая VRF по умолчанию) | нет |
| Количество VRRP-маршрутизаторов | 32 |
| Максимальный размер ECMP-групп | нет |
| Количество правил ACL, общее (MAC + IPv4 / IPv6) |
893 |
| Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0) |
509 |
| Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0) |
384 / 192 |
| Количество правил ACL в одном ACL | 1 |
| Количество правил SQinQ (ingress / egress) | 1024 / 512 |
| Количество групп LAG (Link Aggregation Groups) | 64, до 8 портов в одном LAG |
| Качество обслуживания QoS, выходные очереди на порт | 8 |
| Максимальный размер Jumbo-фрейма, байт | 12 288 |
Функции
| Набор функций соответствует версии ПО | 10.4.5 |
| Уровень коммутатора | L3 |
| Поддержка стекирования | да |
| Кол-во устройств в стеке | 8 |
| Поддержка сверхдлинных кадров (Jumbo frames) | да |
| Поддержка ERPS (G.8032v2) | да |
| Поддержка MLAG (Multi-Switch Link Aggregation Group) | нет |
| Поддержка Q-in-Q | да |
| Поддержка Selective Q-in-Q | да |
| Технология EVPN/VXLAN | нет |
Физические характеристики
| Питание, ток | AC |
| Питание, В | 200-240 В AC |
| Разъем для АКБ | нет |
| Технология PoE | да |
| Поддерживаемые стандарты PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| Бюджет PoE, Вт | 240 |
| Максимальная потребляемая мощность с учётом нагрузки PoE, Вт | 275 |
| Аппаратная поддержка Dying Gasp | да |
| Рабочая температура окружающей среды | от -15 до +50 °С |
| Рабочая влажность | не более 80 % |
| Тепловыделение, Вт | 35 |

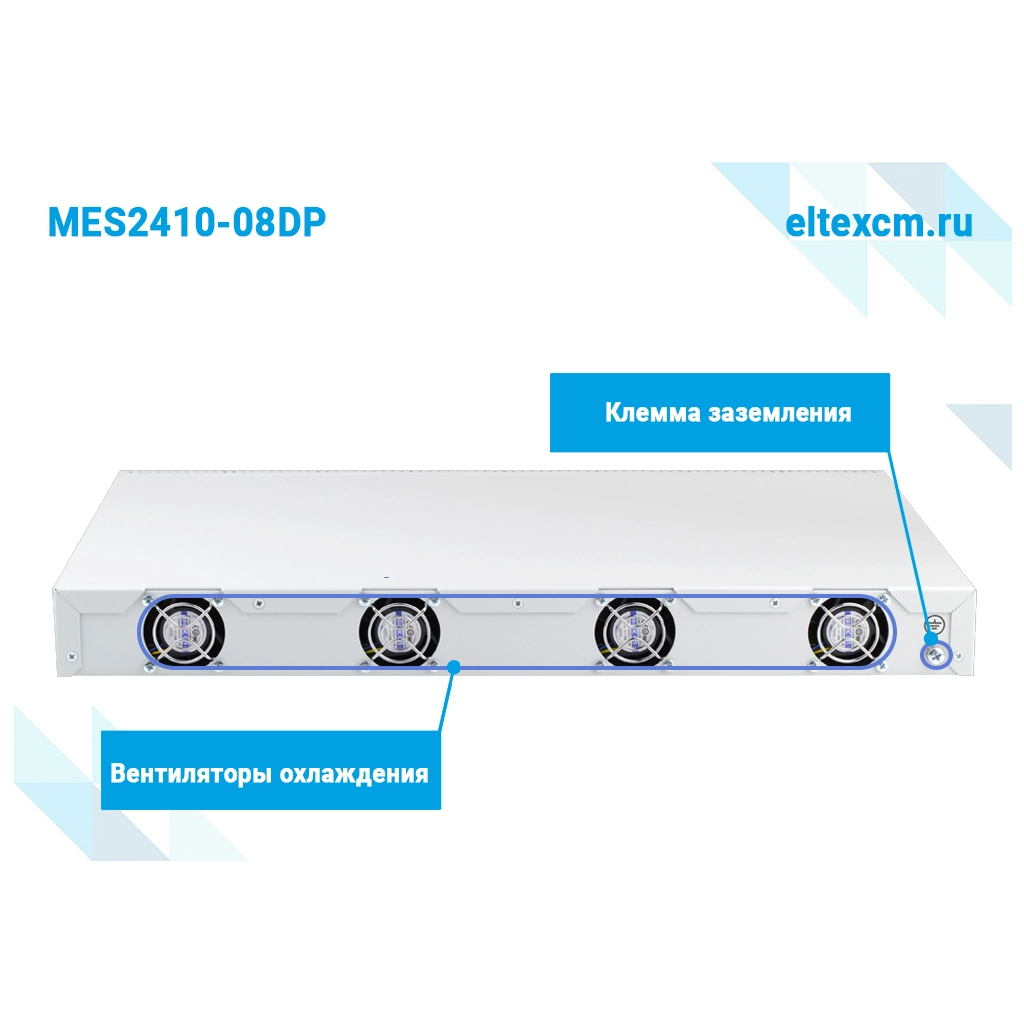

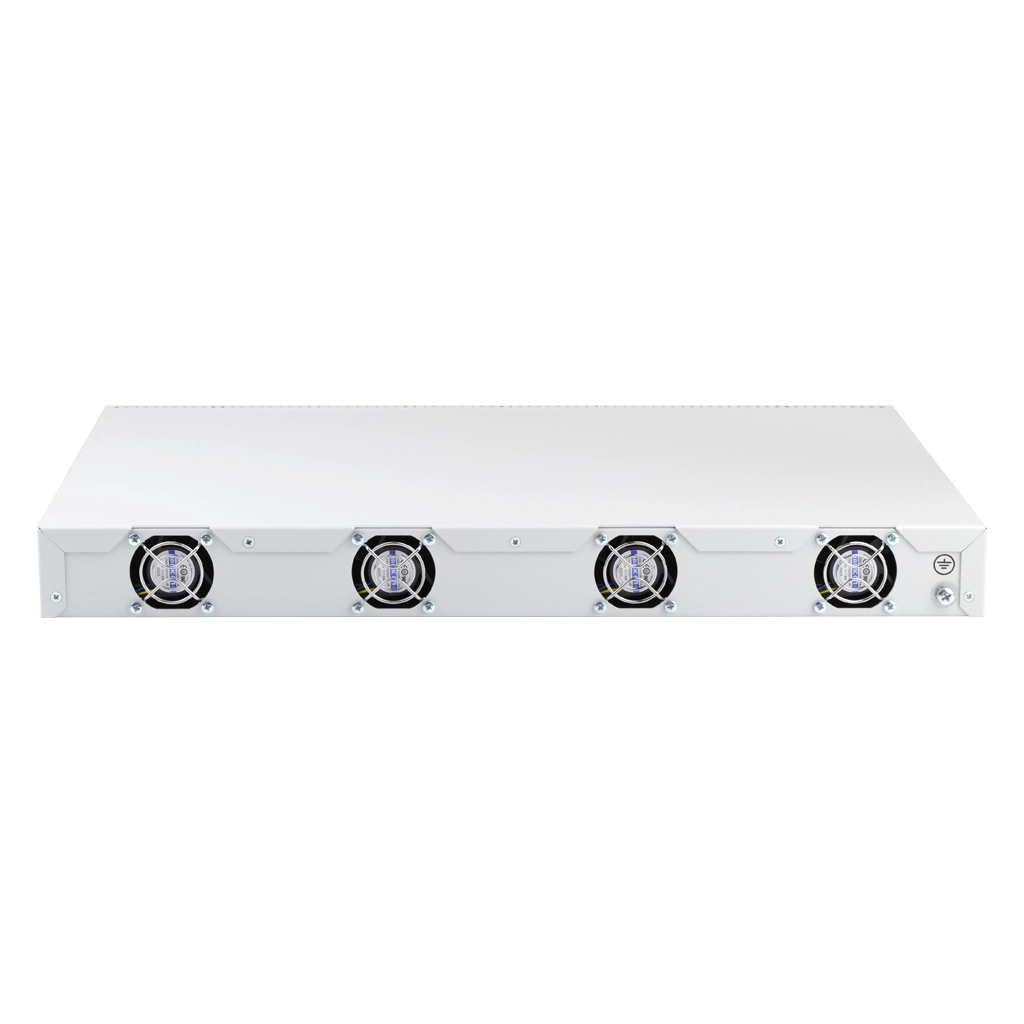

| Тип охлаждения | активное |
| Направление обдува | FTB |
| Установка в стойку | 1U |
| Габариты коммутатора (Ш х В х Г), мм | 430 x 44 x 243 |
Ключевые особенности
| Ключевые особенности | До 2.5 гбит/с на медных портах |
Габариты и вес
| Размер коробки ШхВхГ, мм | 550 x 85 x 270 |
| Вес брутто, кг | 3 |
Функциональные возможности
Функции интерфейсов
- Защита от блокировки очереди (HOL)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (SPAN, RSPAN)
- Стекирование
Функции при работе с МAC-адресами
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов
- Статические записи MAC (Static MAC Entries)
- Отслеживание событий MAC change на портах
- Логирование событий MAC Flapping
Поддержка VLAN
- Поддержка Voice VLAN
- Поддержка IEEE 802.1Q
- Поддержка Q-in-Q
- Поддержка Selective Q-in-Q
- Поддержка GVRP
- Поддержка MAC-based VLAN
- Поддержка Protocol-based VLAN
Функции L2 Multicast
- Поддержка профилей Multicast
- Поддержка статических Multicast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP Snooping fast-leave
- Поддержка функций IGMP Proxy-report
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка MLD Snooping fast-leave
- Поддержка IGMP Querier
- Поддержка MVR
Функции L2
- Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
- Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
- Поддержка протокола Rapid-PVST+
- Поддержка STP Root Guard
- Поддержка STP Loop Guard
- Поддержка STP BPDU Guard
- Поддержка BPDU Filtering
- Поддержка Spanning Tree Fast Link option
- Поддержка Loopback Detection (LBD)
- Изоляция портов
- Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
- Поддержка Layer 2 Protocol Tunneling (L2PT)
- Поддержка ERPS (G.8032v2)
Функции L3 Multicast
- IGMP proxy (RFC 4605)
- IGMP Proxy fast-leave
Функции L3
- Поддержка статических маршрутов IPv4 и IPv6
- Поддержка протоколов динамической маршрутизации RIPv1/2, OSPFv2/3
- Поддержка протокола VRRP
Функции Link Aggregation
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
Сервисные функции
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
Поддержка IPv6
- Функциональность IPv6 Host
- Совместное использование IPv4, IРv6
Функции обеспечения безопасности
- DHCP Snooping
- Опция 82 протокола DHCP
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе IEEE 802.1x
- Guest VLAN
- Система предотвращения DoS-атак
- Сегментация трафика
- Фильтрация DHCP-клиентов
- Предотвращение атак BPDU
- PPPoE Intermediate agent
- IP Source Guard
- Dynamic ARP Inspection
- DHCPv6 Snooping
- IPv6 Source Guard
- Поддержка функции IPv6 ND Inspection
- Поддержка функции IPv6 RA Guard
Списки управления доступом ACL
- L2-L3-L4 ACL (Access Control List)
- IPv6 ACL
- ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции качества обслуживания (QoS) и ограничения скорости
- Ограничение скорости на портах (shaping)
- Ограничение скорости (policing) согласно sr-TCM и tr-TCM
- Поддержка класса обслуживания IEEE 802.1p
- Обработка очередей по алгоритмам Strict Priority (SP)/ Weighted Round Robin (WRR)
- Настройка приоритета IEEE 802.1p для VLAN- управления
- Классификация трафика на основании ACL
- Назначение меток CoS/DSCP на основании ACL
- Перемаркировка меток DSCP в CoS
- Перемаркировка меток CoS в DSCP
- Назначение VLAN на основании ACL
OAM
- IEEE 802.3ah, Ethernet OAM
- IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков
Синхронизация времени
- Клиент SNTP (Simple Network Time Protocol)
Основные функции управления
- Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
- Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
- Протокол SNMP
- Интерфейс командной строки (CLI)
- Web-интерфейс
- Syslog
- LLDP (IEEE 802.1ab) + LLDP MED
- Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q
- Поддержка авторизации вводимых команд с помощью сервера TACACS+
- Поддержка IPv4/IPv6 ACL для управления устройством
- Управление доступом к коммутатору - уровни привилегий для пользователей
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
- Сервер и клиент Telnet
- Сервер и клиент SSH
- Поддержка макрокоманд
- Журналирование вводимых команд по протоколу TACACS+
- Автоматическая настройка DHCP
- DHCP Relay (поддержка IРv4)
- DHCP Relay Option 82
- Сервер DHCP
- Добавление тега PPPoE Circuit-ID
- Flash File System
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование пароля
- Ping (поддержка IPv4/IPv6)
- Traceroute
- Поддержка статических маршрутов IPv4 и IPv6
- Поддержка нескольких версий файлов конфигурации
Функции мониторинга
- Статистика интерфейсов
- Поддержка мониторинга загрузки CPU по задачам и очередям
- Мониторинг загрузки оперативной памяти (RAM)
- Мониторинг температуры
- Мониторинг TCAM
Стандарты MIB/IETF
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
- RFC 1212 Concise MIB Definitions
- RFC 1213 MIB II
- RFC 1215 MIB Traps Convention
- RFC 1493, 4188 Bridge MIB
- RFC 1157, 2571-2576 SNMP MIB
- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
- RFC 2465 IPv6 MIB
- RFC 2737 Entity MIB
- RFC 4293 IPv6 SNMP Mgmt Interface MIB
- Private MIB
- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
- RFC 2668 802.3 MAU MIB
- RFC 2674, 4363 802.1p MIB
- RFC 2233, 2863 IF MIB
- RFC 2618 RADIUS Authentication Client MIB
- RFC 4022 MIB для TCP
- RFC 4113 MIB для UDP
- RFC 3289 MIB для Diffserv
- RFC 2620 RADIUS Accounting Client MIB
- RFC 768 UDP
- RFC 791 IP
- RFC 792 ICMPv4
- RFC 2463, 4443 ICMPv6
- RFC 793 TCP
- RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IРv6
- RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
- RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
- RFC 826 ARP
- RFC 854 Telnet
- МЭК 61850
Набор функций соответствует версии ПО 10.4.5.
- Пропускная способность 79,8 Гбит/с
- Расширенные функции L2
- Коммутаторы L3
- Поддержка Multicast (IGMP Snooping, MVR)
- Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
L3 коммутатор доступа MES2410-08DP Eltex имеет 8 медных портов с максимальной пропускной способностью 2,5 Гбит/с и поддержкой технологии PoE/PoE+, а также 2 оптических порта SFP+ c пропускной способностью 10G для подключения к вышестоящему оборудованию. Бюджет PoE - 240 Вт. Поддерживает расширенный набор функций безопасности, IPv6 и протоколы динамической маршрутизации.
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Ethernet-коммутатор MES2410-08DP, 8 портов 10/100/1000/2500BASE-T (PoE/PoE+), 2 порта 1000BASE-X (SFP)/10GBASE-R (SFP+), L3, 220V AC
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM
SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM
Модуль SFP 1,25 GE, 550м, MM, 2 волокна, 850 nm, LC, DDM
Модуль SFP 1,25 GE, 2 км, ММ, 2 волокна, 1310 nm, LC, DDM
Модуль SFP 1.25 GE, 20 км, SM, 2 волокна, 1310 nm, LC, DDM
.webp)
Модуль SFP 1,25 GE, 40 км, SM, 2 волокна, 1310 nm, LC, DDM
Модуль SFP 1.25 GE, 80 км, SM, 2 волокна, 1550 nm, LC, DDM
Модуль SFP 1.25 GE, 120 км, SM, 2 волокна, 1550 nm, LC, DDM
Модуль SFP 1.25 GE, 160 км, SM, 2 волокна, 1550 nm, LC, DDM
Модуль SFP+ 10GE, 3 км, SM, 1 волокно, комплект TX/RX 1310/1310 LC, DDM
SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
Модуль SFP+ 10GE, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM
Модуль SFP+ 10GE, 20 км, SM, 2 волокна, 1310 nm, LC, DDM
Модуль SFP+ 10GE, 40 км, SM, 2 волокна, 1550 nm, LC, DDM
Модуль SFP+ 10GE, 80 км, SM, 2 волокна, 1550 nm, LC, DDM
Модуль SFP+ 10GE, 100 км, SM, 2 волокна, 1550 nm, LC, DDM
Модуль SFP для 10/100/1000 BASE-T
Модуль SFP+ для 10GBASE-Т RJ-45 (30м)
Шнур медный SFP+ Direct attach cable, 10G, 1m
Шнур медный SFP+ Direct attach cable, 10G, 2m
Шнур медный SFP+ Direct attach cable, 10G, 3m
Опция ECCM-MES2410-08DP системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES2410-08DP
Шнур питания 220В
Комплект крепления в 19"стойку
Руководство по эксплуатации (по запросу поставляется на CD-диске)
Сертификат
Паспорт
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания
Продление гарантийного обслуживания
Услуги, входящие в сертификат:
- Диагностика оборудования
- Бесплатный ремонт, если диагностирован гарантийный случай
- Платный ремонт, если диагностирован не гарантийный случай
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
На 1 год / до 2 лет / до 3 лет / до 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
- Гарантийное обслуживание является непрерывным
- Максимальный срок гарантийного обслуживания - 5 лет
Техническая поддержка 8x5
Техническая поддержка 8х5
Консультационные услуги по вопросам эксплуатации оборудования Eltex.
Способы обращения в техническую поддержку:
- Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
- Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
- «Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
Техническая поддержка 24x7
Техническая поддержка 24х7
Консультационные услуги по вопросам эксплуатации оборудования Eltex.
Способы обращения в техническую поддержку:
- Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
- Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
- «Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.
Тарифные пакеты
24x7
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
Отправка на подмену NBS*
*Next Business Shipping - на следующий день
*Next Business Shipping - на следующий день
Отправка на подмену NBS
Услуга по отправке оборудования на подмену на следующий рабочий день (next business day shipping) в случае выхода из строя оборудования
Услуги, входящие в сертификат:
- Отправка оборудования на подмену на время ремонта на следующий рабочий день
- Диагностика неисправного оборудования
- Бесплатный ремонт, если диагностирован гарантийный случай
- Платный ремонт, если диагностирован не гарантийный случай
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
- Сертификат приобретается только при наличии действующей стандартной/расширенной гарантии
Обучение в Академии Eltex
Загрузка первоначальной конфигурации (startup config) на MES14xx/24xx/3400-xx/37хх
Для выполнения загрузки файла начальной конфигурации startup config на коммутатор необходимо воспользоваться командой
Замена конфигурации из файла на MES14xx/24xx/3400-xx/37хх
Замена конфигурации из файла на MES14xx/24xx/3400-xx/37хх
Матрица стекирования для MES14xx/24xx/3400-xx/37xx
Матрица стекирования
Настройки стекирования MES14xx/24xx/3400-xx/37xx
Стек из коммутаторов Eltex — объединение двух или более (до восьми) управляемых однотипных коммутаторов согласно матрице стекирования, предназначенное для увеличения числа портов.
Мониторинг параметров окружения на MES14xx/24xx/3400-xx/37xx
Для мониторинга параметров окружения коммутатора, таких как состояние вентиляторов, температурные значения термодатчика, утилизация CPU и др. используется команда:
Настройка приветствия для авторизованных пользователей на коммутаторах MES14xx/24xx/3400-xx/37xx
Настройка приветствия для авторизованных пользователей на коммутаторах MES14xx/24xx/3400-xx/37xx
Настройка приветствия для неавторизованных пользователей на коммутаторах MES14xx/24xx/3400-xx/37хх
Для настройки приветствия неавторизованных пользователей при подключении к коммутатору требуется в глобальном режиме конфигурации выполнить команду:
Обновление ПО через CLI на MES14xx/24xx/3400-xx/37xx
Для того, чтобы произвести обновление ПО с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.
Отключение кнопки "F" на MES14xx/24xx/3400-xx/37xx
Кнопка "F" - функциональная кнопка для перезагрузки устройства и сброса к заводским настройкам
Перенаправление вывода команд CLI в произвольный файл на ПЗУ коммутаторов MES14xx/24xx/3400-xx/37xx
Интерфейс командной строки предоставляет возможность перенаправления вывода команд в произвольный файл на ПЗУ.
Просмотр информации в выводе команд show для коммутаторов MES14xx/24xx/3400-xx/37xx
При просмотре информации командой show можно использовать несколько способов
Резервирование конфигурации на TFTP/SFTP сервер для MES14xx/24xx/3400-xx/37xx
Коммутаторы MES позволяют резервировать конфигурацию на TFTP-сервере по таймеру или при сохранении текущей конфигурации.
Создание макроса для выполнения группы команд MES14xx/24xx/3400-xx/37xx
Создание макроса для выполнения группы команд MES14xx/24xx/3400-xx/37xx
Настройка протокола SNMPv2 MES14xx/24xx/3400-xx/37xx
Коммутаторы позволяют настроить работу протокола SNMP для удаленного мониторинга и управления устройством. Устройство поддерживает протоколы версий SNMPv1, SNMPv2, SNMPv3.
Настройка протокола SNMPv3 с различными уровнями безопасности на MES14xx/24xx/3400-xx/37xx
Коммутаторы позволяют настроить работу протокола SNMP для удаленного мониторинга и управления устройством. Устройство поддерживает протоколы версий SNMPv1, SNMPv2, SNMPv3.
Настройка Syslog и SNMP trap по событию Dying Gasp на коммутаторах MES14xx/24xx/3400-xx/37xx
Технология "Dying gasp" позволяет проинформировать администратора сети при отключении питания от коммутатора через отправку syslog сообщения или snmp-trap, а также с помощью пакетов ethernet OAM.
Определение принадлежности VLAN к порту по SNMP MES14xx/24xx/3400-xx/37xx
Просмотр принадлежности портов к VLAN по SNMP
Диагностика возможных проблем при работе с РоЕ устройствами MES14xx/24xx/3400-xx/37xx
При возникновении проблем с питанием PoE устройств понять возможную причину проблемы можно, используя команды
Запуск вывода отладок debug в консоль или удаленную сессию на MES14xx/24xx/3400-xx/37xx
На коммутаторах серии 14хх/24хх есть возможность запуска отладочных команд debug. Перед запуском команд следует настроить вывод отладочной информации в локальную сессию по консоли, в удаленную сессию или в файл на флеш.
Недоступность по управлению (telnet/ssh) на MES14xx/24xx/3400-xx/37xx
Бывают случаи, когда коммутаторы недоступны удаленно, при этом услуги клиентам предоставляются.
Остановка выполнения команд на MES14xx/24xx/3400-xx/37xx
Выполнение команд можно остановить двойным нажатием на клавишу Esc.
Просмотр детализированной статистики загрузки процессора MES14xx/24xx/3400-xx/37xx
При эксплуатации коммутаторов в сетях клиентов могут возникать ситуации, когда на коммутаторе фиксируется высокая загрузка CPU ~ 80-100%.
Просмотр информации об установленном трансивере (серийный номер, тип, входную/выходную мощность и др) на MES14xx/24xx/3400-xx/37xx
Просмотр информации об установленном трансивере (серийный номер, тип, входную/выходную мощность и др)
Просмотр статистики порта на MES14xx/24xx/3400-xx/37xx
Команда, которая позволяет посмотреть статистику по пакетам на физическом интерфейсе
Тестирование медного кабеля с выводом результата по каждой паре на MES14xx/24xx/3400-xx/37xx
Тестирование медного кабеля с выводом результата по каждой паре
Настройка Selective QinQ на MES14xx/24xx/3400-xx/37xx
Selective QinQ позволяет на основе сконфигурированных правил фильтрации по номерам внутренних VLAN (Customer VLAN) производить добавление внешнего SPVLAN (Service Provider’s VLAN), подменять Customer VLAN, а также запрещать прохождение трафика.
Запрет добавления дефолтного VLAN на порту на MES14xx/24xx/3400-xx/37xx
Запрет добавления дефолтного VLAN на порту
Настройка port security MES14xx/24xx/3400-xx/37xx
Настройка port security
Настройка изоляции портов (protected-port) на MES14xx/24xx/3400-xx/37xx
Для того, чтобы пользователи, подключенные к разным портам коммутатора, не могли обмениваться трафиком между собой необходимо воспользоваться функцией изоляция портов.
Отключение DHCP-клиента на MES14xx/24xx/3400-xx/37xx
Отключение DHCP-клиента
Сброс настроек интерфейса в default на MES14xx/24xx/3400-xx/37xx
Сброс настроек интерфейса в default
Настройка кол-ва транзитных участков STP MES14xx/24xx/3400-xx/37xx
Настройка количества транзитных участков STP
Настройка фильтрации PVST, Rapid PVST stp bpdu на коммутаторах MES14xx/24xx/3400-xx/37xx
Для фильтрации PVST, Rapid PVST stp bpdu на коммутаторах MES14xx/24xx необходимо использовать MAC ACL. Команда spanning-tree bpdufilter фильтрует stp bpdu для режимов STP/RSTP/MST (DST MAC 01:80:c2:00:00:00 )
Настройка ERPS на MES2424/2448
Протокол ERPS (Ethernet Ring Protection Switching) предназначен для повышения устойчивости и надежности сети передачи данных, имеющей кольцевую топологию, за счет снижения времени восстановления сети в случае аварии. Время восстановления не превышает 1 секунды, что существенно меньше времени перестройки сети при использовании протоколов семейства spanning tree.
Настройка GVRP на MES14xx/24xx/3400-xx/37хх
GARP VLAN Registration Protocol (GVRP) – протокол VLAN-регистрации.
Настройка l2protocol-tunnel (l2pt) на trunk-портах MES14xx/24xx/3400-xx/37xx
Настройка l2protocol-tunnel (l2pt) на trunk-портах MES14xx/24xx/3400-xx/37xx
Настройка PPPoE на коммутаторах MES14xx/24xx/3400-xx/37xx
Коммутаторы линеек MES14xx, MES24xx, MES3400-xx, MES37хх поддерживают функцию PPPoE IA.
Настройка SNTP на коммутаторах MES14xx/24xx/3400-xx/37xx
Настройка SNTP
Настройка VRRP на коммутаторах MES14xx/24xx/3400-xx/37xx
Настройка VRRP на коммутаторах MES14xx/24xx/3400-xx/37xx
Настройка и работа системного журнала Syslog на коммутаторах MES14xx/24xx/3400-xx/37xx
Видео по настройке и работе системного журнала Syslog для MES14xx/24xx/3400-xx/37xx
Настройка синхронизации времени с SNTP-сервером на MES14xx/24xx/3400-xx/37xx
Настройка синхронизации времени с SNTP-сервером на MES14xx/24xx/3400-xx/37xx
Настройка отправки Syslog-сообщений на MES14xx/24xx/3400-xx/37xx
Настройка отправки Syslog-сообщений на MES14xx/24xx/3400-xx/37xx
[MES] Пример настройки IGMP Snooping на коммутаторах серии 24xx
Создаем вланы: 200 для данных и 300 для мультикаста
Настройка IGMP Snooping на MES14xx/24xx/3400-xx/37xx
Функция IGMP Snooping используется в сетях групповой рассылки. Основной задачей IGMP Snooping является предоставление многоадресного трафика только для тех портов, которые запросили его.
Настройка MVR (Multicast vlan registration) на коммутаторах MES14xx/24xx/3400-xx/37xx
Функция «Multicast-TV VLAN» дает возможность использовать для передачи многоадресного трафика одну VLAN в сети оператора и доставлять этот трафик пользователям даже в том случае, если они не являются членами этой VLAN. С помощью функции «MVR» может быть сокращена нагрузка на сеть оператора за счет отсутствия дублирования многоадресных данных при предоставлении услуги IPTV.
Настройка фильтрации незарегистрированного мультикаста на MES14xx/24xx/3400-xx/37xx
Мультикаст считается незарегестрированным, если его нет в таблице ip igmp snooping. Отображается таблица командой show ip igmp snooping group
Настройка IGMP snooping fast-leave host based на коммутаторах MES14xx/24xx/3400-xx/37xx
Настройка позволяет удалить запись в таблице igmp snooping для конкретного устройства за портом при получении igmp leave сообщения. Для настройки igmp snooping fast-leave необходимо выполнить следующие настройки.
Настройка ограничений для мультикаст групп (ip mcast profile) на коммутаторах MES14xx/24xx/3400-xx/37xx
Для ограничения просмотра мультикаст групп за портами абонентов можно использовать функционал ip mcast profile.
Настройка ограничений количества мультикаст групп на порту (IGMP Snooping limit groups) на коммутаторах MES14xx/24xx/3400-xx/37xx
Для настройки ограничения по количеству групп на порту используются команды
Настройка статических групп и IGMP proxy-report MES14xx/24xx/3400-xx/37xx
Функция IGMP proxy-report предназначена для запроса групп, назначенных статически на порт, от лица коммутатора.
Настройка IGMP Proxy на MES14xx/24xx/3400-xx/37xx
Функция IGMP Proxy используется в сетях групповой рассылки для уменьшения нагрузки IGMP-трафиком на CPU вышестоящего оборудования в сети, а также для разделения единого мультикастового домена на несколько.
Настройка IGMP Querier на коммутаторах MES14xx/24xx/3400-xx/37xx
IGMP Querier - это устройство в сети, которое находится ближе всего к источнику multicast-трафика.
[MES] Запретить динамическое обучение igmp snooping mrouter порта MES1400 MES2400
Для запрета динамического обучения mrouter порта в таблице igmp snooping нужно воспользоваться acl. IP ACL фильтрует igmp query пакеты, таким образом запрещает изучение динамического igmp snooping mrouter порта
Включение HTTPS на MES14xx/24xx/3400-xx/37xx
Включение HTTPS
Настройка 802.1x и MAC-авторизации через RADIUS-server на MES14xx/24xx/3400-xx/37xx
Аутентификация на основе стандарта 802.1х обеспечивает проверку подлинности пользователей коммутатора через внешний сервер на основе порта, к которому подключен клиент.
Настройка IGMP-авторизации через RADIUS сервер на MES14xx/24xx/3400-xx/37xx
Функционал позволяет выполнять регистрацию IGMP-report'ов на основании ответов от Radius-сервера.
Настройка IPv6 TACACS-авторизации на MES14xx/24xx/3400-xx/37xx
Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству.
Настройка RADIUS-авторизации на MES14xx/24xx/3400-xx/37xx
Протокол RADIUS используется для аутентификации, авторизации и учета. Сервер RADIUS использует базу данных пользователей, которая содержит данные проверки подлинности для каждого пользователя. Таким образом, использование протокола RADIUS обеспечивает дополнительную защиту при доступе к ресурсам сети, а также при доступе к самому коммутатору.
Настройка SSH-авторизации по ключам на MES14xx/24xx/3400-xx/37xx
На коммутаторах MES есть возможность настроить ssh-авторизацию по ключам, помимо подключения по логину/паролю. Ниже представлены примеры настройки для серий MES14xx/24xx/3400-xx/37xx.
Настройка SSH-сервера на коммутаторах MES14xx/24xx/3400-xx/37xx
На коммутаторах MES при наличии нескольких SVI (Switch Virtual Interface) есть возможность ограничить доступ к коммутатору по SSH только c одного из них.
Настройка TACACS-авторизации на MES14xx/24xx/3400-xx/37xx
Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству.
Настройка авторизации вводимых команд через TACACS+ на MES14xx/24xx/3400-xx/37xx
Данный функционал позволяет запускать авторизацию для каждой вводимой пользователем команды на TACACS+-сервере.
Настройка ARP Inspection на MES14xx/24xx/3400-xx/37xx
Функция контроля протокола ARP (ARP Inspection) предназначена для защиты от атак с использованием протокола ARP (например, ARP-spoofing – перехват ARP-трафика). Контроль протокола ARP осуществляется на основании таблицы соответствий DHCP snooping или статических соответствий IP- и MAC-адресов, заданных для группы VLAN.
Настройка IP Source Guard на MES14xx/24xx/3400-xx/37xx
Функция защиты IP-адреса (IP Source Guard) предназначена для фильтрации трафика, принятого с интерфейса, на основании таблицы соответствий DHCP snooping и статических соответствий IP Source Guard. Таким образом, IP Source Guard позволяет бороться с подменой IP-адресов в пакетах.
Автоматическое обновление и конфигурация на MES14xx/24xx/3400-xx/37xx
Автоматическое обновление и конфигурация на MES14xx/24xx/3400-xx/37xx
Базовая настройка DHCP-сервера на MES14xx/24xx/3400-xx/37xx
Базовая настройка DHCP-сервера на MES14xx/24xx/3400-xx/37xx
Запрет пакетов DHCP (BOOTPC) с клиентского порта на MES14xx/24xx/3400-xx/37xx
Запрет пакетов DHCP (BOOTPC) используется для предотвращения появления DHCP серверов на клиентских портах с помощью ACL
Конфигурация DHCP Relay на MES14xx/24xx/3400-xx/37xx
Коммутаторы поддерживают функции DHCP Relay агента. Задачей DHCP-Relay агента является передача DHCP-пакетов от клиента к серверу и обратно в случае, если DHCP-сервер находится в одной сети, а клиент в другой. Другой функцией является добавление дополнительных опций в DHCP-запросы клиента (например, опции 82).
Настройка функций DHCP Snooping, IP Source Guard и IP ARP inspection на MES14xx/24xx/3400-xx/37xx
Видеоинструкция по настройке функций DHCP Snooping, IP Source Guard и IP ARP inspection на MES14xx/24xx/3400-xx/37xx
Настройка Management ACL на MES14xx/24xx/3400-xx/37xx
Management ACL фильтрует трафик управления (ssh/telnet/snmp/http/https), который предназначается коммутатору (dst mac/ip коммутатора) и применяется глобально.
Правила конфигурации IPv4/IPv6/MAC ACL на коммутаторах MES1400 2400
Правила конфигурации IPv4/IPv6/MAC ACL на коммутаторах MES1400 2400
Правила конфигурации IPv4/IPv6/MAC ACL на коммутаторах MES14xx/24xx/3400-xx/37xx
Правила конфигурации IPv4/IPv6/MAC ACL на коммутаторах MES14xx/24xx/3400-xx/37xx. Пример настройки фильтрации пакета с Destination IP.
Настройка user-defined offset в ACL MES14xx/24xx/3400-xx/37xx
Настройка user-defined offset в ACL MES14xx/24xx/3400-xx/37xx
Включение счётчиков для ACL-правил MES14xx/24xx/3400-xx/37xx
Включение счётчиков для ACL-правил MES14xx/24xx/3400-xx/37xx
Базовая настройка QoS на MES14xx/24xx/3400-xx/37xx
По умолчанию на всех портах коммутатора используется организация очереди пакетов по методу FIFO: первый пришел – первый ушёл (First In – First Out). Во время интенсивной передачи трафика при использовании данного метода могут возникнуть проблемы, поскольку устройством игнорируются все пакеты, не вошедшие в буфер очереди FIFO, и соответственно теряются безвозвратно. Решает данную проблему метод, организующий очереди по приоритету трафика. Механизм QoS (Quality of service – качество обслуживания), реализованный в коммутаторах.
Настройка планировщика и выходных очередей MES14xx/24xx/3400-xx/37xx
На коммутаторах серий MES14xx, MES24xx, MES3400-xx, MES37хх возможна настройка 8 выходных очередей для каждого интерфейса. Очереди могут работать по алгоритмам Strict priority, Weighted Round Robin, либо их комбинаций.
Маркировка трафика метками COS/DSCP и изменение VLAN при помощи Policy на MES14xx/24xx/3400-xx/37xx
На коммутаторах MES14xx, MES24xx, MES3400-xx, MES37хх существует возможность добавлять/менять CoS, DSCP, VLAN для входящего на интерфейс трафика при помощи Policy-map.
Ограничение скорости входящего/исходящего трафика на порту для коммутаторов MES14xx/24xx/3400-xx/37xx
Для этого необходимо в режиме настройки Ethernet-интерфейса выполнить следующие команды.
Ограничение скорости входящего трафика на основании Policy на MES14xx/24xx/3400-xx/37xx
Ограничение скорости входящего трафика на основании Policy
Очереди для принимаемого на CPU трафика на коммутаторах MES14xx/24xx/3400-xx/37xx
Очереди для принимаемого на CPU трафика на коммутаторах MES14xx/24xx/3400-xx/37xx
Настройка Port-Channel на MES14xx/24xx/3400-xx/37xx
Устройство поддерживает два режима работы группы портов (port-channel) – статическая группа и группа, управляемая по протоколу LACP.
Настройка балансировки Port-Channel на MES14xx/24xx/3400-xx/37xx
Настройка балансировки Port-Channel на MES1428, MES2408, MES2428, MES2424, MES2448, MES2411X, MES2410, MES2420, MES3400-24, MES3400-24F, MES3400-48, MES3400-48F, MES3708P, MES3710P, MES3400I-24
Настройка OSPF на MES2424/2448/2411x/3400-xx/37xx
Настройка OSPF на MES2424/2448/2411x/3400-xx/37xx
Настройка VRRP
Функция поддерживается только на моделях MES2424, MES2424B, MES2424FB, MES2424P, MES2448, MES2448B, MES2448P, MES2420-48P, MES2411X, MES3400-24, MES3400-24F, MES3400-48, MES3710P.
Настройка защиты от петель (LBD) на MES14xx/24xx/3400-xx/37xx
Данный механизм позволяет коммутатору обнаруживать закольцованные интерфейсы. Петля на порту обнаруживается путём отсылки коммутатором фрейма с широковещательным адресом назначения.
Настройка защиты от широковещательного шторма на MES14xx/24xx/3400-xx/37xx
Шторм возникает вследствие чрезмерного количества broadcast, unknown unicast, multicast (BUM) пакетов, одновременно передаваемых по сети через один порт, что приводит к перегрузке ресурсов сети и появлению задержек. Шторм может возникнуть при наличии «закольцованных» сегментов в сети Ethernet.
Восстановление коммутатора при некорректном обновлении ПО для MES14xx/24xx/3400-xx/37xx
Если в процессе обновления вместе с версией ПО не был обновлен начальный загрузчик, то коммутатор не сможет загрузиться корректно - порты не перейдут в UP.
Зеркалирование (мониторинг) портов на MES14xx/24xx/3400-xx/37xx
Зеркалирование (мониторинг) портов на MES14xx/24xx/3400-xx/37xx
Алгоритм шифрования паролей в конфигурации MES14xx/24xx/3400-xx/37xx
Алгоритм шифрования паролей в конфигурации MES14xx/24xx/3400-xx/37xx
Расчёт потребления коммутатора MES2448P
Расчёт потребления коммутатора MES2448P
Минимально поддерживаемые версии ПО для MES14xx/24xx/3400-xx/37xx разных ревизий
Минимально поддерживаемые версии ПО
Настройка RSPAN на MES14xx/24xx/3400-xx/37xx
Мониторинг трафика
Настройка зеркалирования SPAN на коммутаторах MES14xx/24xx/3400-xx/37xx
Функция зеркалирования портов предназначена для контроля сетевого трафика путем пересылки копий входящих и/или исходящих пакетов с одного или нескольких контролируемых портов на один контролирующий порт.
Настройка зеркалирования в несколько интерфейсов на MES14xx/24xx/3400-xx/37xx
Настройка удалённого зеркалирования, где трафик из физических интерфейсов или из VLAN зеркалируется в несколько аплинков
Порядок и способы оплаты оборудования
Оплата товара производится посредством банковского перевода для юр.лиц, и так же посредством наличного расчета курьеру или в офисе дилера.
После оформления заказа – вам на почту придет письмо с уведомлением и уникальным номером вашего заказа, после чего с вами свяжется наш менеджер для уточнения данных.
Доставка оборудования
После получения заявки менеджер Элтекс Коммуникации свяжется с Вами в течение 15-50 минут (в будние дни) для консультации по оборудованию и согласованию условий поставки (место, сроки и удобное время).
Доставка осуществляется по всей территории Российской Федерации. Возможно экспортное оформление для поставок в зарубежные страны.
Варианты доставки:
- Самовывоз со склада в Новосибирске: ул. Светлановская 50/2 скл. 8
- Самовывоз со склада в Москве: ул. Правды 8, к 27.
- Курьерская экспресс доставка по РФ до двери от 2 дней.
- Доставка транспортными компаниями КСЕ/Деловые линии/Major Express от 2 дней.
- Доставка по Москве и Новосибирску нашим водителем в течение нескольких часов.
