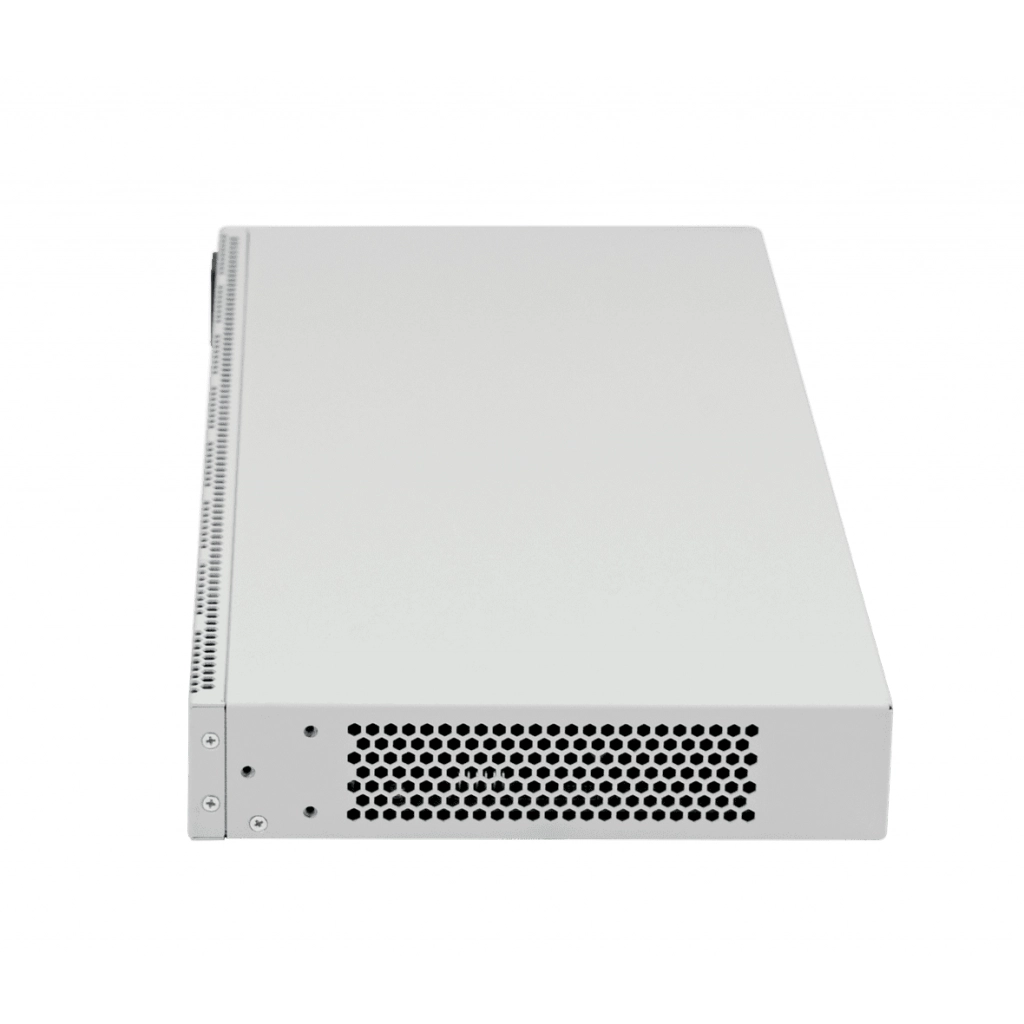

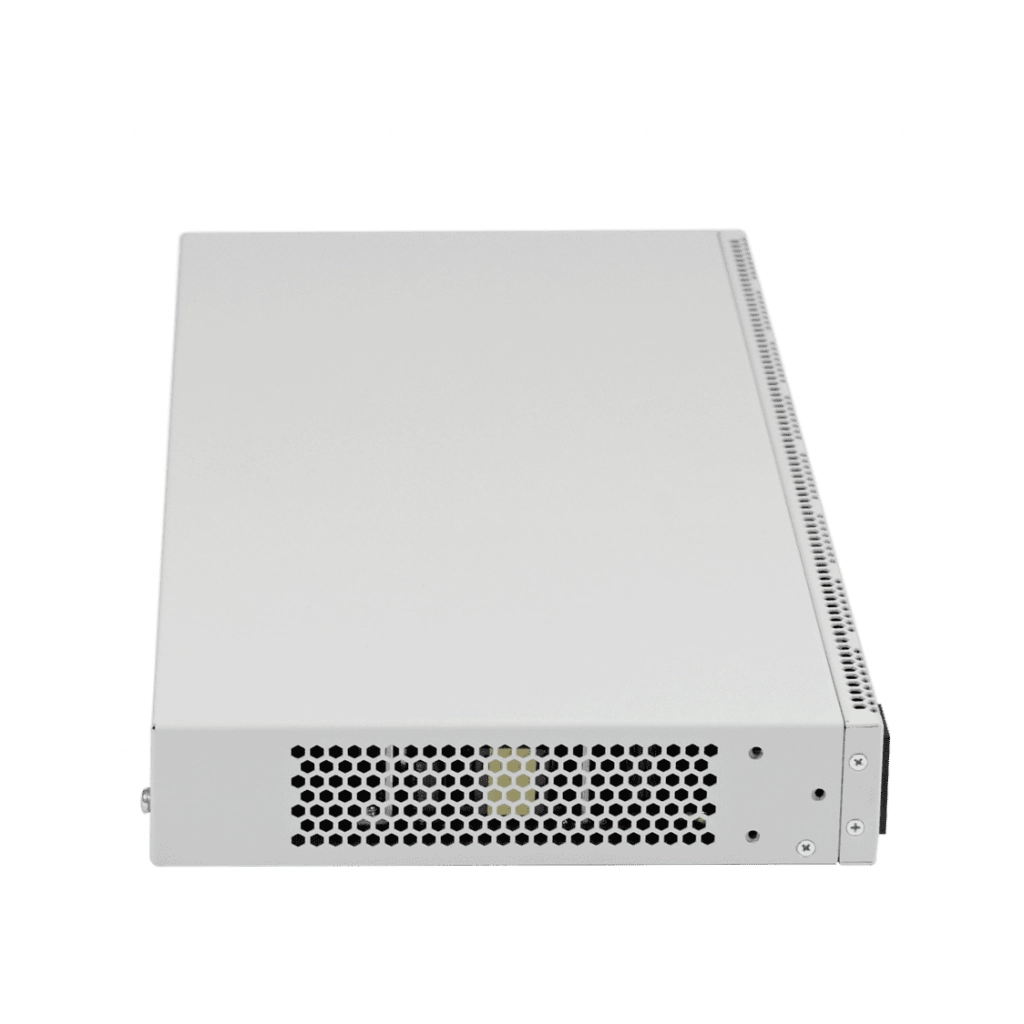

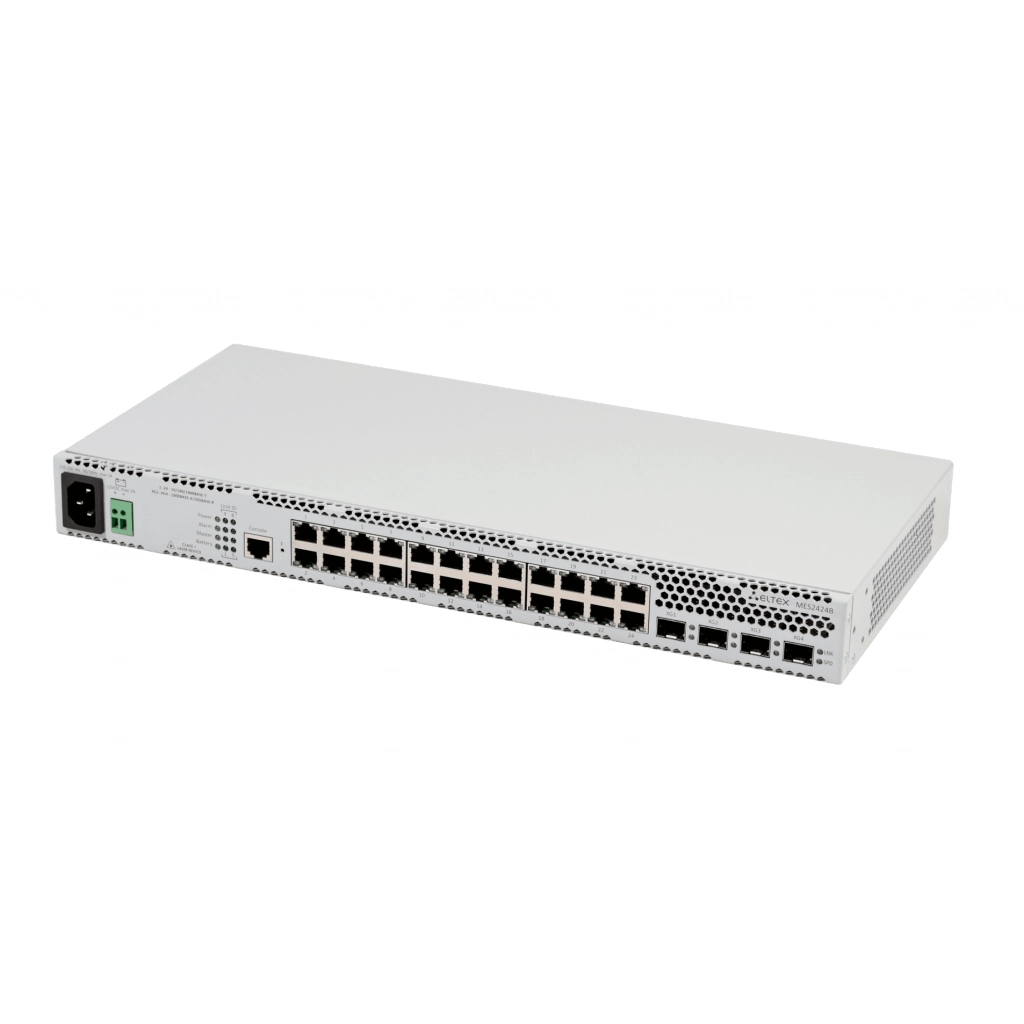

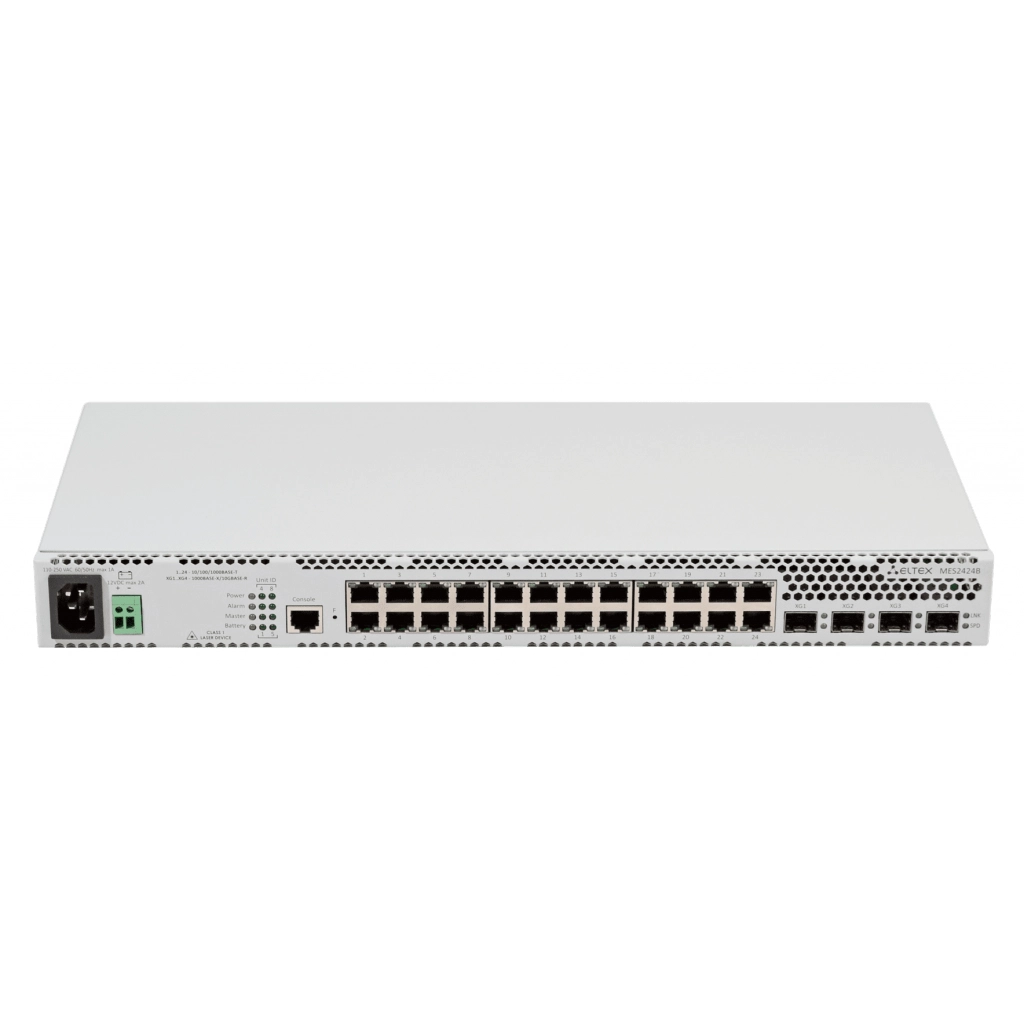

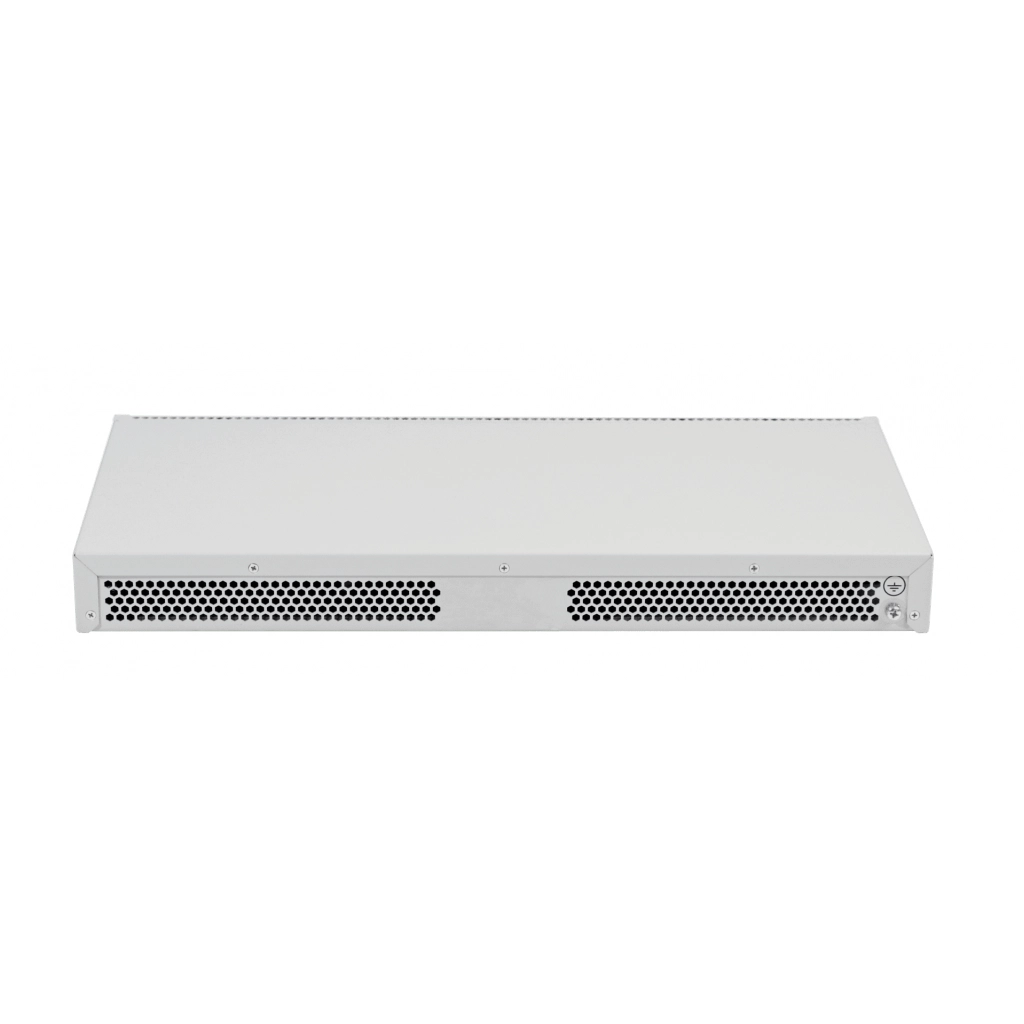

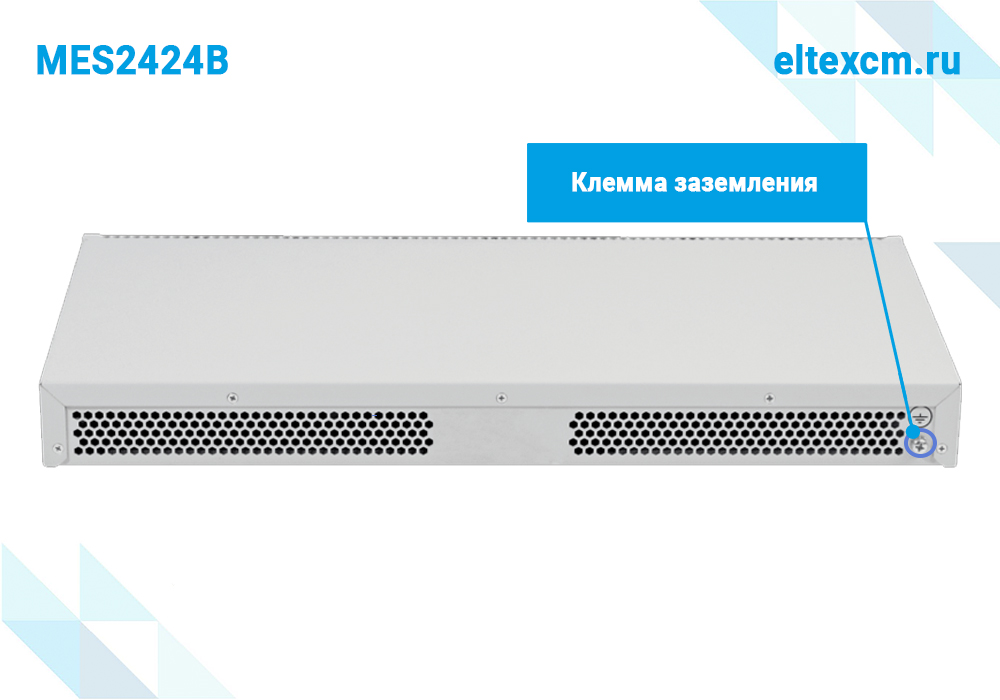

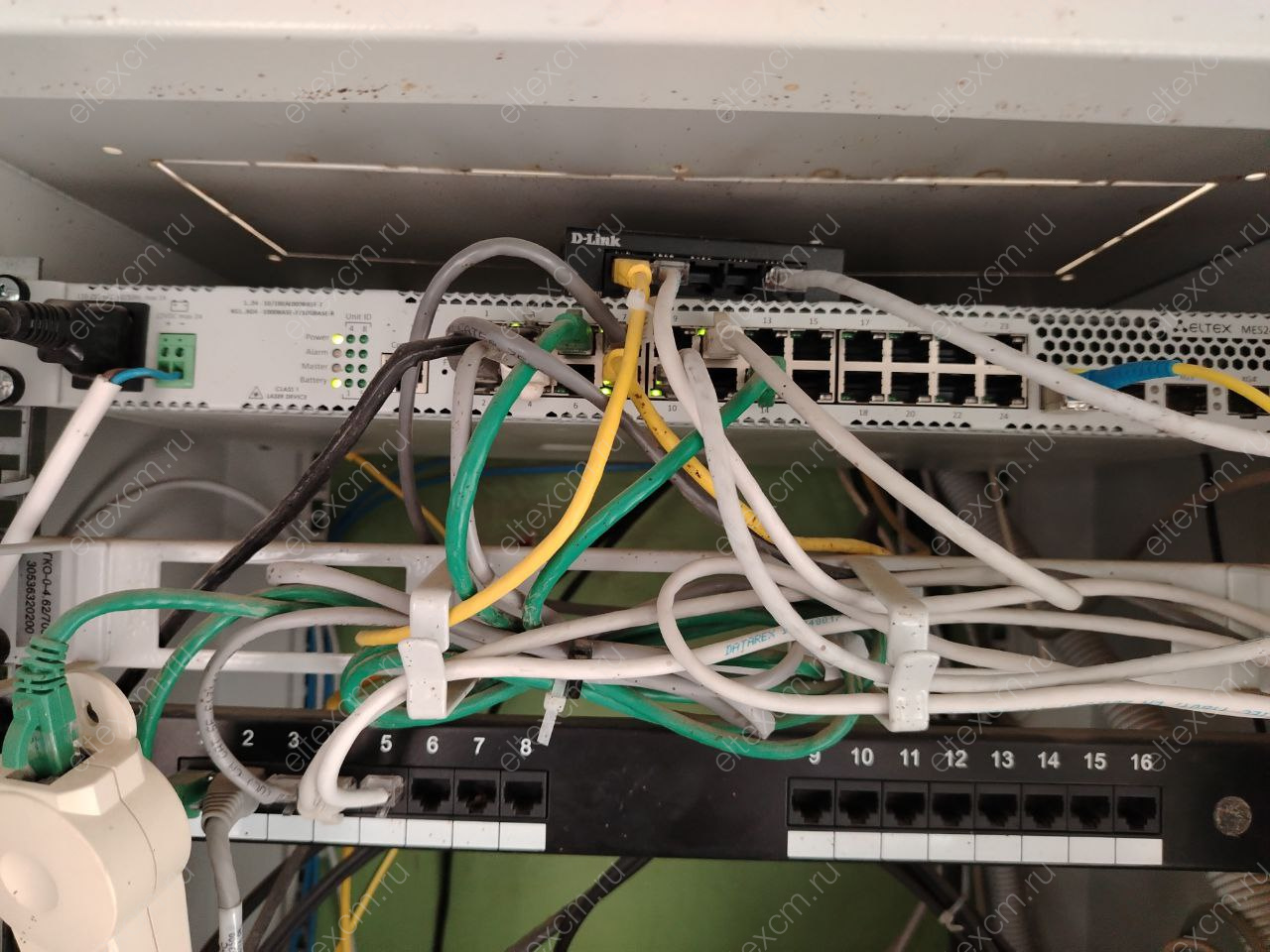

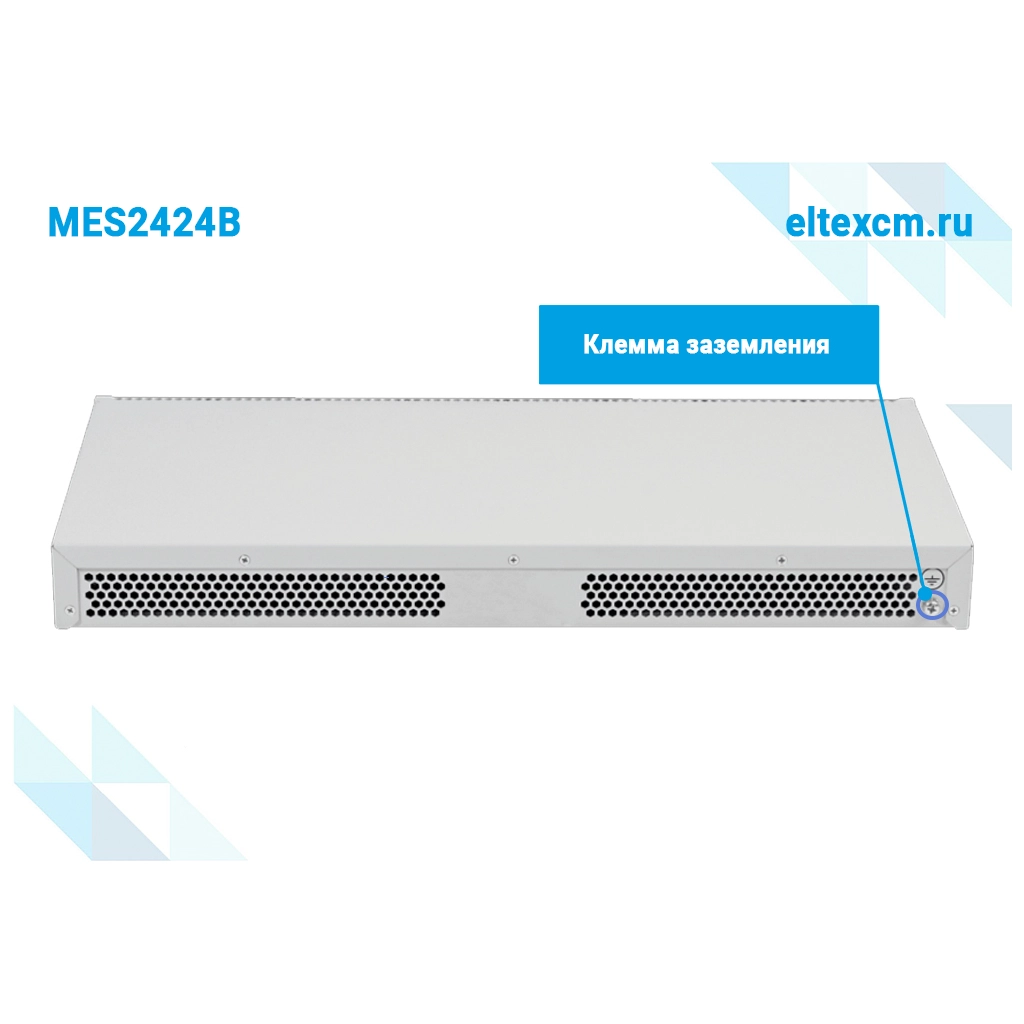

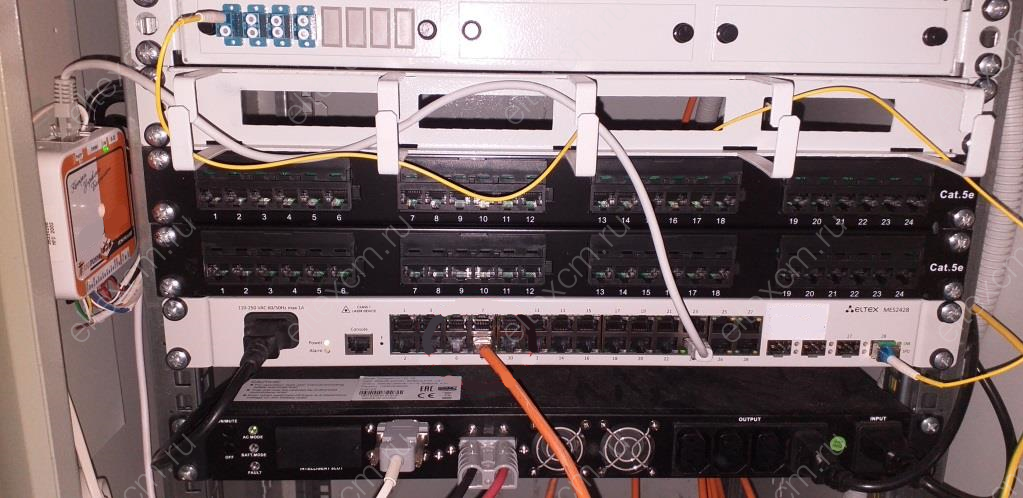

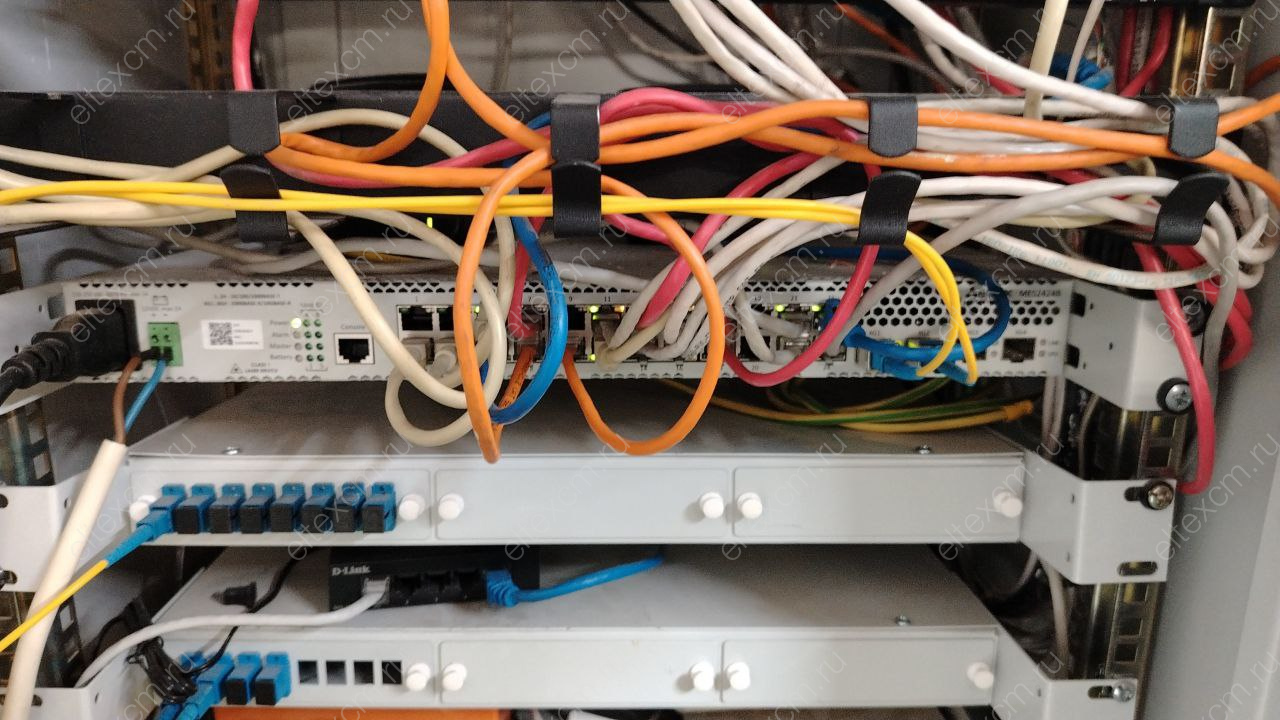

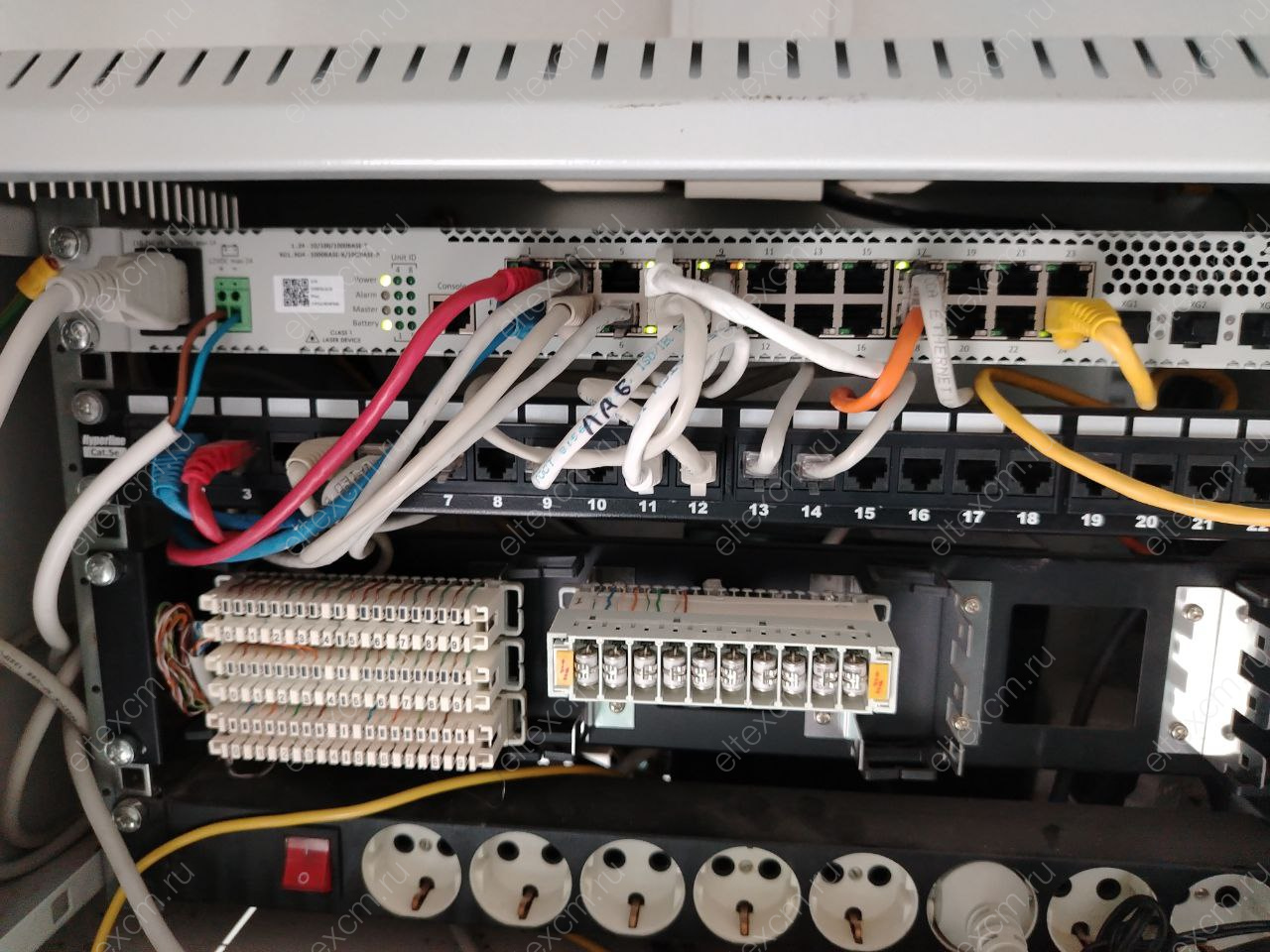

MES2424B Eltex | Коммутатор 24 порта 1G, 4 порта 10G

ЕРРРП (ТОРП)
Артикул:

MES2424B

Коммутатор L3, 24 порта 10/100/1000 Base-T, 4 порта 1000Base-X(SFP)/10G Base-R(SFP+), консольный порт RS-232 (RJ-45) и разъем 12V DC для подключения резервной АКБ

ОКПД2 КТРУ: 26.30.11.110-00000041
Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Офис: Новосибирск
Маргарита Кириллова (Новосибирск)
Возраст: 30 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Серажим Антон (Новосибирск)
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 27 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
  • Проект модернизации ЛВС для УССИ ФСО СПБ
  • Замена оборудования иностранных вендоров в высших учебных заведениях
Карсакова Ксения (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Шаяхметов Илья (Новосибирск)
Возраст: 32 года
Офис: Новосибисрк
Репьюк Алексей (Новосибисрк)

Общие параметры MES2424B Eltex

Портов UPLINK, шт 4
Особенности заряд
АКБ
MAC-таблица 16K
Уровень коммутатора L3
Downlink кол-во портов 24
Downlink скорость портов 1G
Установка в стойку 1U
Разъем для АКБ +
PoE
Кол-во устройств в стеке Не поддерживается
Питание AC
Тип UPLINK 10G
В реестре Минпромторга (ТОРП) Да
Тип Downlink портов RJ-45
Размер коробки ШхВхГ, мм 430 x 44 x 203
Вес брутто, кг 2.54

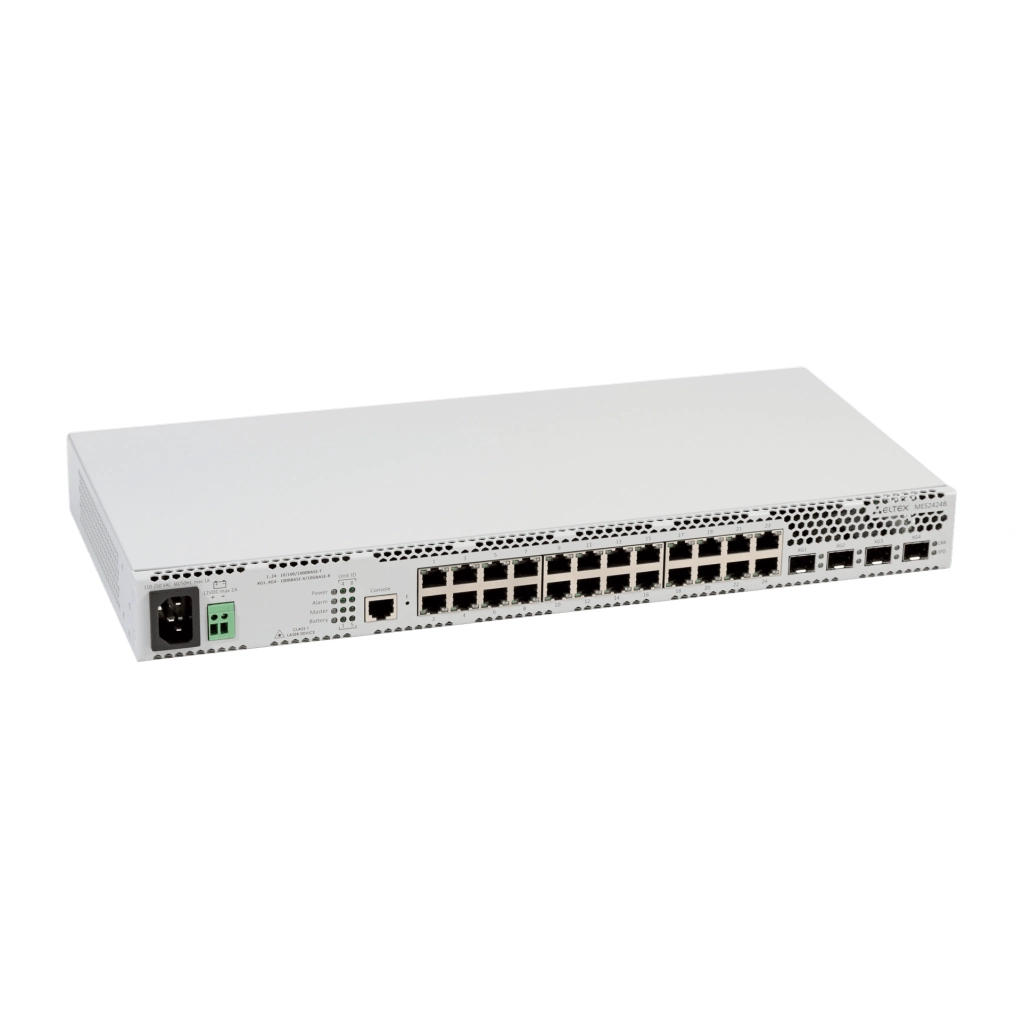

MES2424B это 28-ми портовый гигабитный L3 коммутатор с возможностью подключения резервного питания от аккумулятора. Коммутатор подходит для критически важных узлов, где необходима гарантированная бесперебойная работа оборудования либо в местах с нестабильным основным источником питания. При отключении основного источника питания происходит автоматическое переключение на резервное от батареи и оповещение системы мониторинга об этом событии. Коммутатор оснащен блоком питания, который позволяет заряжать АКБ при наличии питания 220В. Для подключения клиентского оборудования доступно 24x10/100/1000BASE-T порта, для подключения к вышестоящему оборудованию 4x1000BASE-X (SFP)/10GBASE-R (SFP+) порта.

Коммутатор 24 порта

Линейка коммутаторов серии 24xx продолжает расширяться новыми моделями. Коммутатор MES2424B, в отличии от предшествующих MES2408x и MES2428x, имеет аплинки 10G и пропускную способность 128 Гбит/с.

Ключевые особенности

  • Неблокируемая коммутационная матрица
  • Расширенные функции L2
  • Коммутатор L3
  • Поддержка Multicast (IGMP Snooping, MVR)
  • Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
  • Бесперебойное питание от АКБ

Коммутаторы осуществляют подключение конечных пользователей к сетям крупных предприятий, предприятий малого и среднего бизнеса, а также к сетям операторов связи с помощью интерфейсов 1G/10G.

Коммутатор поддерживает виртуальные локальные сети, многоадресные группы рассылки и имеют расширенный набор функций безопасности.

Бесперебойное питание
Коммутатор MES2424B имеет возможность подключения аккумуляторной батареи для обеспечения гарантированного питания в случае пропадания первичной сети 220В. Коммутатор оснащен блоком питания, который позволяет заряжать АКБ при наличии питания 220В. Система резервного питания позволяет следить за состоянием первичной сети и извещать о переходе с одного типа питания на другой.



Общие параметры

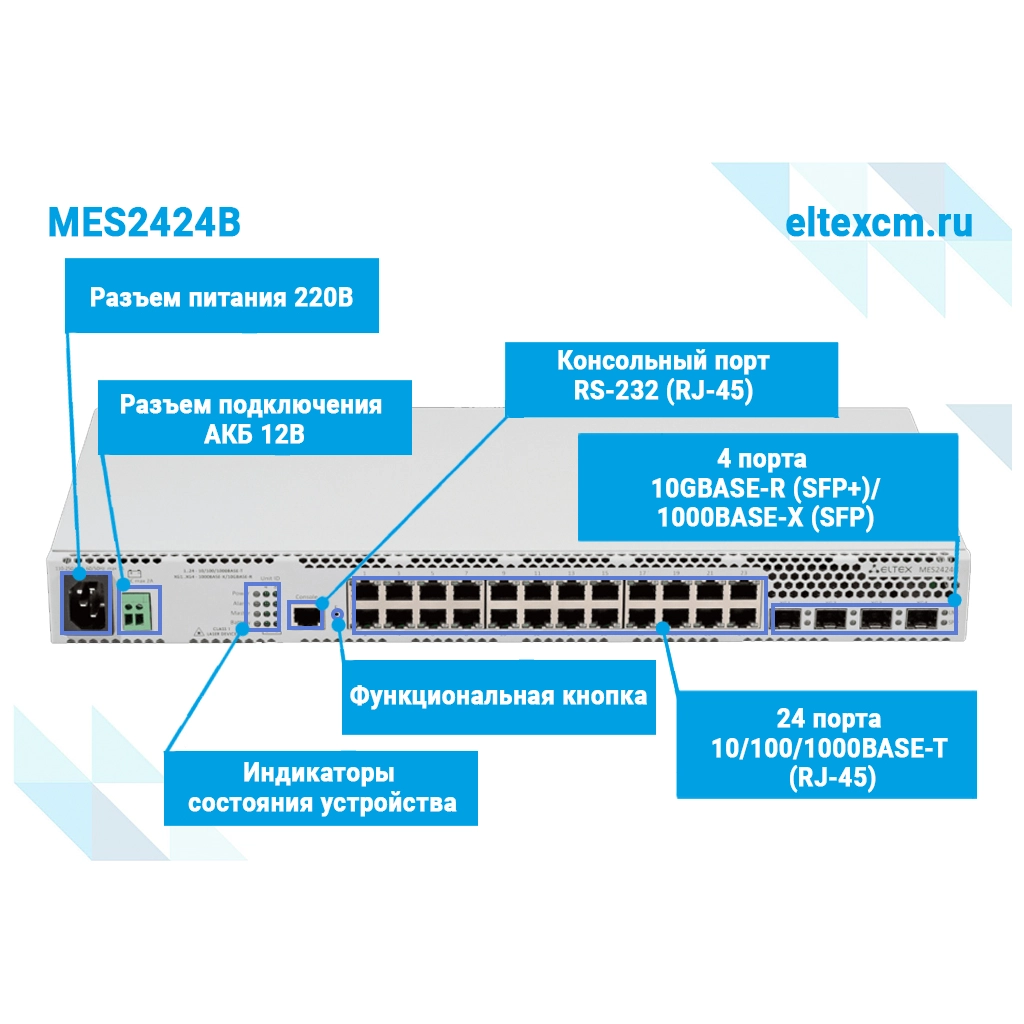

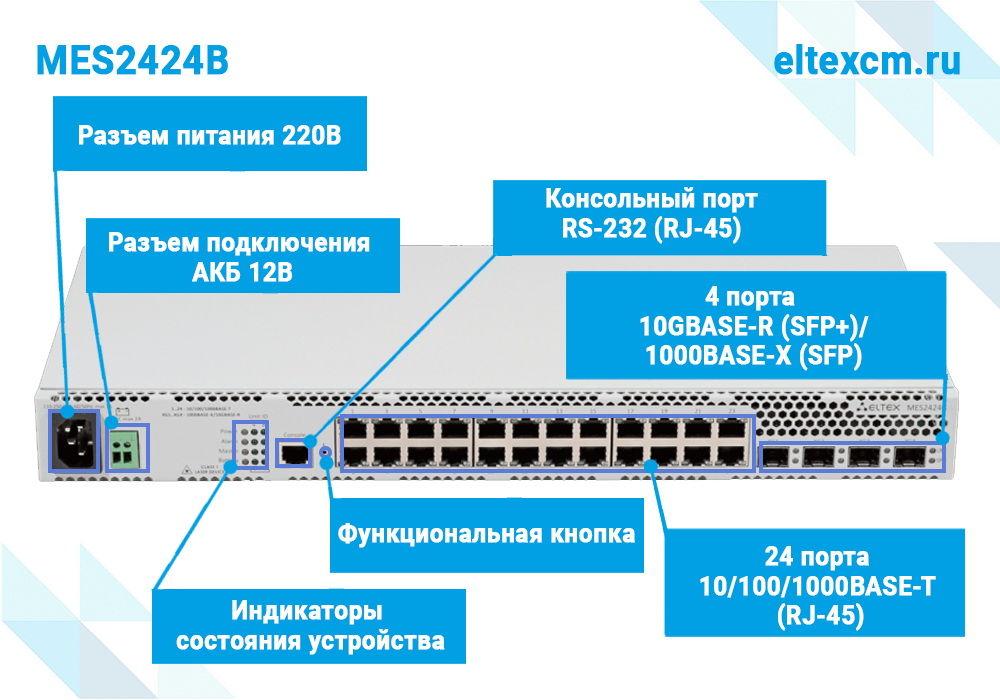

  • 24x10/100/1000BASE-T (RJ-45)
  • 4x1000BASE-X(SFP)/10GBASE-R(SFP+)
  • 1хКонсольный порт RS-232 (RJ-45)
Производительность
  • Пропускная способность - 128 Гбит/с
  • Производительность на пакетах длиной 64 байта1 - 95,2 MPPS
  • Объем буферной памяти - 1,5 Мбайт
  • Объем ОЗУ (DDR3) - 512 Мбайт
  • Объем ПЗУ (SPI Flash) - 64 Мбайт
  • Таблица MAC-адресов - 16384
  • Количество ARP-записей - 1000
  • Таблица VLAN - 4094
  • Количество групп L2 Multicast (IGMP Snooping) - 1023
  • Количество групп L3 multicast (IGMP Proxy) - 512
  • Количество правил SQinQ - 1024 (ingress2), 512 (egress)
  • Количество правил MAC ACL - 509
  • Количество правил IPv4/IPv6 ACL - 384/192
  • Количество маршрутов L3 IPv4 Unicast - 496
  • Количество маршрутов L3 IPv6 Unicast - 124
  • Количество VRRP-маршрутизаторов - 32
  • Количество L3-интерфейсов - 20 vlan, до 5 IPv4-адресов в каждом vlan, до 124 IPv6 GUA суммарно для всех vlan
  • Link Aggregation Groups (LAG) - 24 группы, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей на порт
  • Размер Jumbo-фрейма - максимальный размер пакетов 12 288 байт
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (SPAN,RSPAN)
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)
  • Отслеживание событий MAC change на портах
  • Логирование событий MAC Flapping
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка IEEE 802.1Q
  • Поддержка Q-in-Q
  • Поддержка GVRP
  • Поддержка selective Q-in-Q
  • Поддержка MAC-based VLAN
  • Поддержка Protocol-based VLAN
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping fast-leave
  • Поддержка функций IGMP Proxy-report
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка MLD Snooping v1,2
  • Поддержка MLD Snooping fast-leave
  • Поддержка IGMP Querier
  • Поддержка MVR
Функции L2
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
  • Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка протокола Rapid-PVST+
  • Поддержка STP Root Guard
  • Поддержка STP Loop Guard
  • Поддержка STP BPDU Guard
  • Поддержка BPDU Filtering
  • Поддержка Spanning Tree Fast Link option
  • Поддержка Loopback Detection (LBD)
  • Изоляция портов
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
  • Поддержка Layer 2 Protocol Tunneling (L2PT)
  • Поддержка ERPS (G.8032v2)

Функции L3 Multicast
  • IGMP proxy (RFC 4605)
  • IGMP proxy fast-leave
Функции L3
  • Поддержка статических IPv4-, IPv6-маршрутов
  • Поддержка протоколов динамической маршрутизации RIPv1/2, OSPFv2/3
  • Поддержка протокола VRRP
    Функции Link Aggregation
    • Создание групп LAG
    • Объединение каналов с использованием LACP
    • Поддержка LAG Balancing Algorithm
    Сервисные функции
    • Виртуальное тестирование кабеля (VCT)
    • Диагностика оптического трансивера
    Поддержка IPv6
    • Функциональность IPv6 Host
    • Совместное использование IPv4, IРv6
      Функции обеспечения безопасности
      • DHCP Snooping
      • Опция 82 протокола DHCP
      • Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC- адреса
      • Проверка подлинности по портам на основе IEEE 802.1x
      • Guest VLAN
      • Система предотвращения DoS-атак
      • Сегментация трафика
      • Фильтрация DHCP-клиентов
      • Предотвращение атак BPDU
      • PPPoE Intermediate agent
      • IP Source Guard
      • Dynamic ARP Inspection
      • DHCPv6 Snooping
      • IPv6 Source Guard
      • Поддержка функции IPv6 ND Inspection
      • Поддержка функции IPv6 RA Guard
        Списки управления доступом ACL
        • L2-L3-L4 ACL (Access Control List)
        • IPv6 ACL
        • ACL на основе:
          • Порта коммутатора
          • Приоритета IEEE 802.1p
          • VLAN ID
          • EtherType
          • DSCP
          • Типа IP-протокола
          • Номера порта TCP/UDP
          • Содержимого пакета, определяемого пользователем (User Defined Bytes)
        Основные функции качества обслуживания (QoS) и ограничения скорости
        • Ограничение скорости на портах (shaping)
        • Ограничение скорости (policing) согласно алгоритмам sr-TCM и tr-TCM
        • Поддержка класса обслуживания IEEE 802.1p
        • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
        • Настройка приоритета IEEE 802.1p для VLAN управления
        • Классификация трафика на основании ACL
        • Назначение меток CoS/DSCP на основании ACL
        • Перемаркировка меток DSCP в CoS
        • Перемаркировка меток CoS в DSCP
        • Назначение VLAN на основании ACL

        OAM
        • IEEE 802.3ah, Ethernet OAM
        • IEEE 802.3ah Unidirectional Link Detection (UDLD) — протокол обнаружения однонаправленных линков
           Основные функции управления
        • Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
        • Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
        • Протокол SNMP
        • Интерфейс командной строки (CLI)
        • Web-интерфейс
        • Syslog
        • SNTP (Simple Network Time Protocol)
        • Traceroute
        • LLDP (IEEE 802.1ab) + LLDP MED
        • Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q
        • Поддержка авторизации вводимых команд с помощью сервера TACACS+
        • Поддержка IPv4/IPv6 ACL для управления устройством
        • Управление доступом к коммутатору – уровни привилегий для пользователей
        • Блокировка интерфейса управления
        • Локальная аутентификация
        • Фильтрация IP-адресов для SNMP
        • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
        • Клиент Telnet, клиент SSH
        • Сервер Telnet, сервер SSH
        • Поддержка макрокоманд
        • Журналирование вводимых команд по протоколу TACACS+
        • Автоматическая настройка DHCP
        • DHCP Relay (поддержка IРv4)
        • DHCP Relay Option 82
        • Сервер DHCP
        • Добавление тега PPPoE Circuit-ID
        • Flash File System
        • Команды отладки
        • Механизм ограничения трафика в сторону CPU
        • Шифрование пароля
        • Ping (поддержка IPv4/IPv6)
        • Поддержка статических маршрутов IPv4/IPv6
        • Поддержка нескольких версий файлов конфигурации
        Функции мониторинга
        • Статистика интерфейсов
        • Поддержка мониторинга загрузки CPU по задачам и очередям
        • Мониторинг загрузки оперативной памяти (RAM)
        • Мониторинг температуры
        • Мониторинг TCAM

        Обеспечение бесперебойного питания
        • Автоматический переход на АКБ (12В) при отключении первичного питания (220В) и обратно
        • Заряд АКБ (12В) при работе от первичной сети (220В)
        • Мониторинг типа электропитания (SNMP)
        • Оповещение при переходе с одного типа питания на другой
        • Индикация подключения АКБ
        • Сигнализация о низком уровне заряда АКБ
        • Защита от короткого замыкания
        Стандарты MIB/IETF
        • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure– RFC 1212 Concise MIB Definitions
        • RFC 1213 MIB II
        • RFC 1215 MIB Traps Convention
        • RFC 1493, 4188 Bridge MIB
        • RFC 1157, 2571-2576 SNMP MIB
        • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
        • RFC 2465 IPv6 MIB
        • RFC 2737 Entity MIB
        • RFC 4293 IPv6 SNMP Mgmt Interface MIB
        • Private MIB
        • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
        • RFC 2668 802.3 MAU MIB
        • RFC 2674, 4363 802.1p MIB
        • RFC 2233, 2863 IF MIB
        • RFC 2618 RADIUS Authentication Client MIB
        • RFC 4022 MIB для TCP
        • RFC 4113 MIB для UDP
        • RFC 3289 MIB для Diffserv
        • RFC 2620 RADIUS Accounting Client MIB
        • RFC 768 UDP
        • RFC 791 IP
        • RFC 792 ICMPv4
        • RFC 2463, 4443 ICMPv6
        • RFC 793 TCP
        • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
        • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
        • RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
        • RFC 826 ARP
        • RFC 854 Telnet
        • МЭК 61850
        Физические характеристики
        • Питание:
          • 100–240 В AC, 50-60 Гц
          • 12 В DC
        • Максимальная потребляемая мощность - 49 Вт
        • Максимальная потребляемая мощность без учета заряда АКБ - 25 Вт
        • Тепловыделение - 27 Вт
        • Аппаратная поддержка Dying Gasp - нет
        • Рабочая температура окружающей среды3 - от -20 до +50 °С
        • Температура хранения - от -40 до +70 °С
        • Рабочая влажность - не более 80%
        • Пассивное охлаждение
        • Исполнение - 19", 1U
        • Размеры (ШxГxВ) - 430x44x203 мм
        • Масса - 2,54 кг

        1Значения указаны для односторонней передачи
        2Mac-based vlan и sQinQ используют общие аппаратные ресурсы
        3При использовании коммерческих трансиверов SFP+ температура окружающей среды не должна превышать +45 °С
        MES2424B
        Ethernet-коммутатор MES2424B, 24 порта 10/100/1000BASE-T, 4 порта 1000BASE-X/10GBASE-R, L3, 220В AC, 12B DC
        SPM45B-220/12
        Плата питания SPM45B-220/12, 220V AC, 45W
        FH-SB3512CDL20
         SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
        FH-SB5312CDL20
         SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
        FH-SPB321TCDL20
         SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
        FH-SPB231TCDL20
         SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
        FH-SP311TCDL20
         SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM
        EMS-MES-access
        Опция EMS-MES-access системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES-1000, MES-2000
        ECCM-MES2424B
        Опция ECCM-MES2424B системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES2424B
        Шнур питания 48В
        Шнур питания 48В
        Комплект крепления в 19"стойку
        Комплект крепления в 19"стойку
        Руководство по установке и настройке
        Руководство по установке и настройке
        Сертификат
        Сертификат
        Паспорт
        Паспорт
        Сертификаты на гарантию, замену, техподдержку
        Скачать регламенты
        Продление гарантийного обслуживания, MES2424B (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
        [ для нового оборудования ]
        до 2 лет +15% от цены оборудования
        EW-MES2424B-2Y
        до 3 лет +25% от цены оборудования
        EW-MES2424B-3Y
        до 5 лет +40% от цены оборудования
        EW-MES2424B-5Y
        Продление гарантийного обслуживания, MES2424B (используется при покупке для ранее приобретенного оборудования)
        [ для уже купленного оборудования ]
        на 1 год +12% от цены оборудования
        EW-MES2424B-1Y
        Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - MES2424B - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
        1 год +6% от цены оборудования
        SC-MES2424B-B-1Y
        3 года +15% от цены оборудования
        SC-MES2424B-B-3Y
        5 лет +32% от цены оборудования
        SC-MES2424B-B-5Y
        Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, MES2424B (услуга оказывается при наличии действующей гарантии)
        1 год +30% от цены оборудования
        NBS-MES2424B-1Y
        3 годa +75% от цены оборудования
        NBS-MES2424B-3Y
        5 лет +93,75% от цены оборудования
        NBS-MES2424B-5Y
        Обучение в Академии Eltex
        Базовый курс Академии Eltex: Использование коммутаторов Eltex
        Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
        Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
        [MES] Автоматическое обновление и конфигурация на MES1400/MES2400
        Для успешного автообновления коммутатор должен находиться в заводской конфигурации.

        После ввода команд:

        console# delete startup-config
        console# reload

        Конфигурация будет сброшена к заводской и начнется процесс загрузки ПО, начального загрузчика и конфигурации.

        Процесс автообновления состоит из следующих этапов:

        1. В пакете DHCP Discover коммутатор запрашивает поддерживаемые опции.

        Поддерживаемые опции автоконфигурирования для коммутаторов серии MES24xx:

             43 - Vendor Specific

             66 - Server-Name

             67 - Bootfile-Name

        1. В пакете DHCP ACK в соответствии с настройками сервер предоставляет коммутатору запрашиваемую информацию(ПО, начальный загрузчик, конфигурация, IP адрес TFTP сервера).
        2. Коммутатор загружает ПО в неактивную область и boot файл, затем перезагружается.
        3. После перезагрузки коммутатор загружает файл конфигурации, затем перезагружается.



        Настройка isc dhcp-server возможна с помощью нескольких опций. Примеры конфигурации сервера:

        # Пример настройки с опцией 66-67

        option tftp-server code 66 = string;
        option bootfile-name code 67 = string;

        shared-network "net" {



            subnet 192.168.2.0 netmask 255.255.255.0 {

                range 192.168.2.10 192.168.2.99;



                 option tftp-server "192.168.2.1";             # IP-адресс TFTP сервера

                 option bootfile-name "mes2400-1026-R2.iss";   # Имя файла ПО



                 option routers 192.168.2.1;

                 option subnet-mask 255.255.255.0;

                 option broadcast-address 192.168.2.254;

            }

        }



        # Пример настройки с опцией 43

        option space vendor_43;
        option vendor_43.image-name_43 code 1 = string;
        option vendor_43.bootfile-name_43 code 2 = string;
        option vendor_43.configfile-name_43 code 3 = string;
        option vendor_43.tftp-server_43 code 4 = string;



        shared-network "net" {



            subnet 192.168.2.0 netmask 255.255.255.0 {

                range 192.168.2.10 192.168.2.99;



                vendor-option-space vendor_43;

                option vendor_43.image-name_43 "mes2400-1026-R2.iss";      # Имя файла ПО

                option vendor_43.bootfile-name_43 "mes2400-1026-R2.boot";  # Имя начального загрузчика

                option vendor_43.configfile-name_43 "startup.conf";         # Имя файла конфигурации

                option vendor_43.tftp-server_43 "192.168.2.1";             # IP-адрес TFTP сервера



                option routers 192.168.2.1;

                option subnet-mask 255.255.255.0;

                option broadcast-address 192.168.2.254;

            }

        }



        Примечание:

        Порядок загрузки файлов: Boot -> Файл ПО -> Config

        Файл ПО не загружается, если версия загружаемого ПО совпадает с версией текущей прошивки.

        Boot не загружается, если имя загружаемого boot файла совпадает с именем ранее загруженного файла boot с помощью DHCP опций.

        Конфигурация не загружается, если у коммутатора имеется конфигурация в startup-config.

        Источник:
        docs.eltex-co.ru

        [MES] Конфигурация DHCP Relay на MES1400/MES2400
        Коммутаторы поддерживают функции DHCPRelayагента. Задачей DHCPRelayагента является передача DHCP-пакетов от клиента к серверу и обратно в случае, если DHCP-сервер находится в од-ной сети, а клиент в другой. Другой функцией является добавление дополнительных опций в DHCP-запросы клиента (например, опции 82).

        Принцип работы DHCP Relay агента на коммутаторе: коммутатор принимает от клиента DHCP-запросы, передает эти запросы серверу от имени клиента (оставляя в запросе опции с требуемыми клиентом параметрами и, в зависимости от конфигурации, добавляя свои опции). Получив ответ от сервера, коммутатор передает его клиенту.Совместная работа dhcprelay и dhcpsnooping в текущей версии невозможна.

        Пример настройки коммутатора:

        console# configure terminal

        console(config)# vlan 2-3

        console(config-vlan-range)# vlan active

        console(config-vlan-range)# exit

        console(config)# interface vlan 2

        console(config-if)# ip add 192.168.2.2 255.255.255.0

        console(config-if)# no shutd

        console(config-if)# exit

        console(config)# int vl 3

        console(config-if)# ip add 192.168.1.2 255.255.255.0

        console(config-if)# no shutd

        console(config-if)# exit

        console(config)# service dhcp-relay

        console(config)# ip dhcp server 192.168.1.1

        console(config)# interface gigabitethernet 0/1

        console(config-if)# switchport mode access

        console(config-if)# switchport access vlan 2

        console(config-if)# interface gigabitethernet 0/2

        console(config-if)# switchport mode access

        console(config-if)# switchport access vlan 3

        Источник:
        docs.eltex-co.ru

        [MES] Настройка функций DHCP Snooping, IP Source Guard и IP ARP inspection на MES1400/MES2400
        Видео-инструкция по настройке функций DHCP Snooping, IP Source Guard и IP ARP inspection на MES1400/MES2400

        Источник:
        docs.eltex-co.ru

        [MES] Загрузка/выгрузка конфигурации с/на TFTP-сервер на MES1400/ MES2400
        Для того, чтобы произвести загрузку/выгрузку файла конфигурации с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

        Для загрузки файла первоначальной конфигурации с TFTP сервера необходимо в командной строке CLI ввести команду:

        console# copy tftp:// xxx.xxx.xxx.xxx/File_Name startup-config

        где

        • xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка конфигурационного файла;
        • File_Name – имя конфигурационного файла;

        и нажать Enter.

        Для выгрузки файла первоначальной конфигурации на TFTP сервер необходимо в командной строке CLI ввести следующую команду:

        console# copy startup-config tftp:// xxx.xxx.xxx.xxx/File_Name

        где

        • xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, на который будет производиться выгрузка конфигурационного файла;
        • File_Name – имя конфигурационного файла;

        и нажать Enter.

        Источник:
        docs.eltex-co.ru

        [MES] Загрузка первоначальной конфигурации (startup config) на устройство MES1400 MES2400
        Для выполнения загрузки файла начальной конфигурации startup config на коммутатор необходимо воспользоваться командой

        Для выполнения загрузки файла начальной конфигурации startup config на коммутатор необходимо воспользоваться командой


        console# copy tftp://x.x.x.x/test.conf startup-config



        Имя файла конфигурации на сервере обязательно должно быть с расширением ".conf".



        В начале файла конфигурации необходимо добавить строку с символом «!».

        Источник:
        docs.eltex-co.ru

        [MES] Мониторинг параметров окружения на MES1400/2400
        Для мониторинга параметров окружения коммутатора, таких как состояние вентиляторов, температурные значения термодатчика, утилизация CPU и др. используется команда:

        Для мониторинга параметров окружения коммутатора, таких как состояние вентиляторов, температурные значения термодатчика, утилизация CPU и др. используется команда:

        Пример для MES2408C AC:

        console# show env all

        RAM Threshold : 100%
        Current RAM Usage : 75%
        CPU utilization : Enabled
        CPU Threshold : 100%
        CPU Usage for 5 sec : 4%
        CPU Usage for 1 min : 2%
        CPU Usage for 5 min : 2%
        Min power supply : 100v
        Max power supply : 230v
        Current power supply : 230v
        Max Temperature : 80C
        Min Temperature : -30C
        Current Temperature : 32C
        Flash Threshold : 100%
        Current Flash Usage : 68%
        Mgmt Port Routing : Disabled
        Reset-button mode : Enabled
        CPU tasks utilization : Enabled

        Task name 5 seconds 1 minute 5 minutes
        --------- --------- -------- ---------
        TMR#         0%        0%        0%
        PKTT         0%        0%        0%
        VcmT         0%        0%        0%
        SMT          0%        0%        0%
        CFA          0%        0%        0%
        IPDB         0%        0%        0%
        L2DS         0%        0%        0%
        BOXF         0%        0%        0%
        ERRD         0%        0%        0%
        ELMT         0%        0%        0%
        EOAT         0%        0%        0%
        FMGT         0%        0%        0%
        AstT         0%        0%        0%
        PIf          0%        0%        0%
        LaTT         0%        0%        0%
        CMNT         0%        0%        0%
        VLAN         0%        0%        0%
        GARP         0%        0%        0%
        FDBP         0%        0%        0%
        SnpT         0%        0%        0%
        QOS          0%        0%        0%
        SMGT         0%        0%        0%
        CPUU         0%        0%        0%
        BAKP         0%        0%        0%
        RT6          0%        0%        0%
        IP6          0%        0%        0%
        PNG6         0%        0%        0%
        RTM          0%        0%        0%
        IPFW         0%        0%        0%
        UDP          0%        0%        0%
        ARP          0%        0%        0%
        PNG          0%        0%        0%
        SLT          0%        0%        0%
        SAT          0%        0%        0%
        TCP          0%        0%        0%
        RAD          0%        0%        0%
        TACT         0%        0%        0%
        DHRL         0%        0%        0%
        DHC          0%        0%        0%
        DCS          0%        0%        0%
        PIA          0%        0%        0%
        L2SN         0%        0%        0%
        HST          0%        0%        0%
        HRT1         0%        0%        0%
        HRT2         0%        0%        0%
        HRT3         0%        0%        0%
        CLIC         2%        0%        0%
        CTS          0%        0%        0%
        SSH          0%        0%        0%
        LLDP         0%        0%        0%
        LBD          0%        0%        0%
        LOGF         0%        0%        0%
        SNT          0%        0%        0%
        STOC         0%        0%        0%
        HWPK         0%        0%        0%
        MSR          0%        0%        0%

        Dry contacts states

        Pair State
        ---- ---------

        Dying Gasp status : Enabled

        Также вывод параметров доступен блочно. Например, для мониторинга утилизации CPU можно использовать команду:

        console# show env cpu

        CPU utilization : Enabled

        CPU Threshold : 100%

        CPU Usage for 5 sec : 5%

        CPU Usage for 1 min : 2%

        CPU Usage for 5 min : 2%

        Для мониторинга доступны следующие блоки:

        console# show env CPU

        console# show env RAM

        console# show env dry-contacts

        console# show env dying-gasp

        console# show env flash

        console# show env power

        console# show env reset-button

        console# show env tasks

        console# show env temperature

        Источник:
        docs.eltex-co.ru

        [MES] Настройка приветствия для неавторизованных пользователей на коммутаторах MES1400/2400
        Для настройки приветствия неавторизованных пользователей при подключении к коммутатору требуется в глобальном режиме конфигурации выполнить команду:

        console(config)# banner exec



        коммутатор предложит ввести текст приветствия,который должен быть ограничен 1024 символами и заканчиваться на "@", пример:



        console# conf t

        console(config)# banner exec

        Enter the banner text up to 1024 characters. End with symbol '@'

        _________________________________________________

        _________________________________________________

        !Hello!Hello!Hello!Hello!Hello!Hello!Hello!Hello!

        _________________________________________________

        _________________________________________________

        console(config)# exit

        console# exit

        <134> 15-Jan-1970 04:29:56.080 CLI-6-User admin logged out from console

        login: admin

        Password:



        <129> 15-Jan-1970 04:29:59.660 CLI-1-Attempt to login as admin via console Succeeded



        _________________________________________________

        _________________________________________________

        !Hello!Hello!Hello!Hello!Hello!Hello!Hello!Hello!

        _________________________________________________

        _________________________________________________



        <134> 15-Jan-1970 04:29:59.670 CLI-6-User admin logged in via console

        console#

        Источник:
        docs.eltex-co.ru

        [MES] Обновление ПО через CLI на MES1400/MES2400
        Для того, чтобы произвести обновление ПО с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

        Настройки терминальной программы при подключении к коммутатору через последовательный порт:

        • выбрать соответствующий последовательный порт.
        • установить скорость передачи данных – 115200 бит/с.
        • задать формат данных: 8бит данных, 1 стоповый бит, без контроля четности.
        • отключить аппаратное и программное управление потоком данных.
        • задать режим эмуляции терминала VT100 (многие терминальные программы используют данный режим эмуляции терминала в качестве режима по умолчанию).

        Загрузка файла системного ПО в энергонезависимую память коммутатора.

        • Для моделей коммутаторов MES1428, MES2408, MES2428, MES3708P используются файлы системного ПО и начального загрузчика mes2400-xxxx-xxx.iss, mes2400-xxxx-xxx.boot.
        • Для моделей коммутаторов MES2424 используются файлы системного ПО и начального загрузчика mes2424-xxxx-xxx.iss, mes2424-xxxx-xxx.boot.
        • Для моделей коммутаторов MES2448 используются файлы системного ПО и начального загрузчика mes2448-xxxx-xxx.iss, mes2448-xxxx-xxx.boot.

        1. Загрузка файла начального загрузчика в энергонезависимую память коммутатора

        Для загрузки файла начального загрузчика необходимо в командной строке CLI ввести следующую команду:

        #console copy tftp://<ip-address>/filename boot,

        где

        • <ip-address> — IP-адрес TFTP-сервера, с которого будет производиться загрузка файла начального загрузчика;
        • filename — имя файла начального загрузчика.

        Процесс копирования выглядит следующим образом:

        console# copy tftp://<ip-address>/filename.boot boot

        Erasing bootloader sector and starting copy operation...

        ...Completed: 10 %...

        ...Completed: 20 %...

        ...Completed: 30 %...

        ...Completed: 40 %...

        ...Completed: 50 %...

        ...Completed: 60 %...

        ...Completed: 70 %...

        ...Completed: 80 %...

        ...Completed: 90 %...

        Copied tftp://<ip-address>/filename.boot ==> boot

        Если загрузка файла начального загрузчика прошла успешно, то появится сообщение вида:

        Copied tftp://<ip-address>/filename.boot ==>boot

        Перейти к пункту 2 инструкции.

        Если процесс обновления прерывается сообщением %Copied invalid bootloader file, то нужно проверить целостность файла начального загрузчика на tftp-сервере.

        Если процесс обновления прерывается сообщением %Unable to copy remote bootloader file, то нужно проверить:

        • Доступность tftp-сервера
        • Наличие файла и его соответствие модели устройства.

        После устранения ошибок нужно повторить загрузку файла начального загрузчика и перейти к пункту 2.

        2. Загрузка файла системного ПО в энергонезависимую память коммутатора

        Для загрузки файла системного ПО необходимо в командной строке CLI ввести следующую команду:

        #console copy tftp://<ip-address>/filename.iss image,

        где

        • <ip-address>—IP-адрес TFTP-сервера, с которого будет производиться загрузка файла системного ПО;
        • filename—имяфайла системного ПО.

        Процесс копирования выглядит следующим образом:

        console# copy tftp://<ip-address>/filename.iss image

        Erasing bootloader sector and starting copy operation...

        ...Completed: 10 %...

        ...Completed: 20 %...

        ...Completed: 30 %...

        ...Completed: 40 %...

        ...Completed: 50 %...

        ...Completed: 60 %...

        ...Completed: 70 %...

        ...Completed: 80 %...

        ...Completed: 90 %...

        Copied tftp://<ip-adress>/filename.iss image ==> image

        Если загрузка файла системного ПО прошла успешно, то появится сообщение вида:

        Copied tftp://<ip-address>/filename.iss ==>image

        Перейти к пункту 3 инструкции.

        Если процесс обновления прерывается сообщением %Copied invalid image, то нужно проверить целостность файла начального загрузчика на tftp-сервере.

        Если процесс обновления прерывается сообщением %Unable to copy remote image, то нужно проверить:

        • Доступность tftp-сервера
        • Наличие файла и его соответствие модели устройства.

        После устранения ошибок нужноповторитьзагрузку файла системного ПО и перейти к пункту 3.

        3. Выбор файла системного ПО, который будет активен после перезагрузки коммутатора

        По умолчанию файл системного ПО загружается в неактивную область памяти (Inactive image) и будет активным после перезагрузки коммутатора.

        4. Перезагрузка коммутатора

        Для выполнения перезагрузки необходимо выполнить команду reload.

        Источник:
        docs.eltex-co.ru

        [MES] Особенности downgrade ПО коммутаторов MES1400/MES2400
        Ввиду расширения функционала, а также по причине усовершенствования синтаксиса тех или иных команд от версии к версии могут возникнуть изменения в формате представления настроек устройства.

        В данной статье отображены изменения в синтаксисе команд, начиная от версии 10.2.6, которые могут повлиять на предоставление сервисов и поведение устройства (в т.ч доступ до коммутатора) при downgrade версии ПО. В случае с обновлением версии ПО предусмотрен автоматический переход к новому синтаксису команд без вмешательства оператора. Для предотвращения изменений в работе функционала, претерпевших изменение синтаксиса или логики работы в новых версиях, downgrade требуется производить по следующей методике:

        1. Перед началом downgrade версии ПО требуется в startup-config загрузить конфигурацию предыдущей версии ПО (со старым синтаксисом);
        2. Сменить образ ПО (если требуется, предварительно загрузить его в неактивный образ ПО);
        3. Не сохраняя конфигурации перезагрузить устройство.
        • Изменения в логике отображения команды no shutdown в конфигурации при переходе с 10.2.7 (и выше) на версии ниже 10.2.7 :

        По причине смены формата конфигурации между версиями 10.2.6.2 (и ниже) и 10.2.7 (и выше) , которые затронули логику отображения команды no shutdown на портах, при откате версии ПО все порты перейдут в состояние shutdown. При downgrade версии в startup-config должна лежать конфигурация предыдущей версии ПО с явно прописанной командой no shutdown на всех портах.

        • Изменение в синтаксисе команд ААА при переходе с 10.2.6 (и выше) на версии ниже 10.2.6:

        Изменен синтаксис команд login authenthication, enable authenthicationкоторые приведены к виду aaa authenthication {login | enable}. Для того,чтобы при downgrade на версию 10.2.6 (и ниже) команды аутентификации отработали корректно, в startup-config требуется записать настройки в старом формате:

        1 Особенности downgrade ПО коммутаторов MES1400 MES2400

        • Изменения в синтаксисе команды logging-file и logging-server в конфигурации при переходе с 10.2.7.2 (и выше) на версии ниже 10.2.7.2 :

        Синтаксис команд logging-file | logging-server <priority> приведен к виду logging-file | logging-server <facility> <severity>. Для того, чтобы при откате на версию ниже 10.2.7.2 команды логирования работали корректно, необходимо в startup-config записать команды в старом формате:

        2 Особенности downgrade ПО коммутаторов MES1400 MES2400

        3  Особенности downgrade ПО коммутаторов MES1400 MES2400



        Источник:
        docs.eltex-co.ru

        [MES] Отключение кнопки "F" на MES1400/MES2400
        Кнопка "F" - функциональная кнопка для перезагрузки устройства и сброса к завод-ским настройкам:
        • при нажатии на кнопку длительностью менее 10 с. происходит пере-загрузка устройства;
        • при нажатии на кнопку длительностью более 10 с. происходит сброс настроек устройства до заводской конфигурации.

        Отключить кнопку можно командой:

        console(config)# reset-button disable

        Чтобы запретить сброс устройства к заводским настройкам, но разрешить перезагрузку, следует ввести команду:

        console(config)# reset-button reset-only

        Источник:
        docs.eltex-co.ru

        [MES] Просмотр информации в выводе команд show для коммутаторов MES1400/MES2400
        При просмотре информации командой show можно использовать несколько способов:
        • Для вывода информации постранично используем «space»
        • Для вывода информации построчно «enter»

        При использовании команды

        console# set cli pagination off

        вывод информации командой show будет происходить полностью, не постранично

        Источник:
        docs.eltex-co.ru

        [MES] Резервирование конфигурации на TFTP-сервере для MES1400/2400
        Коммутаторы MES позволяют резервировать конфигурацию на TFTP-сервере по таймеру или при сохранении текущей конфигурации.

        Настройка:

        1) Включаем автоматическое резервирование конфигурации на сервере

        console(config)# backup auto



        2) Указываем сервер, на который будет производиться резервирование конфигурации.

        console(config)# backup server tftp://10.10.10.1



        3) Указываем путь расположения файла на сервере

        console(config)# backup path backup.conf

        Примечание: При сохранении к префиксу будет добавляться текущая дата и время в формате ггггммддччммсс.



        4) Включаем сохранение истории резервных копий

        console(config)# backup history enable



        5) Указываем промежуток  времени, по истечении которого будет осуществляться автоматическое резервирование конфигурации, в минутах.

        console(config)# backup time-period 500



        6) Включаем резервирование конфигурации при сохранении пользователем конфигурации

        console(config)# backup write-memory



        Команды show backup и show backup history позволяют посмотреть информацию о настройках резервирования конфигурации и об удачных попытках резервирования на сервере.

        Источник:
        docs.eltex-co.ru

        [MES] Сброс конфигурации к заводским настройкам MES1400/2400

        console# delete startup-config

        и перезагрузив коммутатор,

        а также при помощи кнопки "F" на лицевой панели.

        Для этого необходимо нажать и удерживать кнопку "F" не менее 15 секунд.

        Коммутатор автоматически перезагрузится и начнет работу с заводскими настройками.

        Источник:
        docs.eltex-co.ru

        [MES] Диагностика возможных проблем при работе с РоЕ устройствами MES1400 MES2400
        Модели коммутаторов MES с суффиксом ‘P’ в обозначении поддерживают электропитание устройств по линии Ethernet в соответствии с рекомендациями IEEE 802.3af (PoE) и IEEE 802.3at (PoE+). Эксплуатировать коммутаторы необходимо только с заземленным корпусом.

        При возникновении проблем с питанием PoE устройств понять возможную причину проблемы можно, используя команды:

        1)  Команда позволяющая посмотреть состояние электропитания всех интерфейсов, поддерживающих питание по линии PoE:

        Команда позволяющая посмотреть состояние электропитания всех интерфейсов, поддерживающих питание по линии PoE:

        Из вывода видно, что на девятом порту находится РоЕ устройство класса 3.

        2) Посмотреть состояние электропитания конкретного интерфейса можно следующей командой:

        show power inline [проблемный порт]

        Из вывода в динамике, используя счетчики ошибок, можно определить возможные причины конфликтов в подаче PoE. Пример:

        Из вывода в динамике, используя счетчики ошибок, можно определить возможные причины конфликтов в подаче PoE

        Status Оперативное состояние электропитания порта. Возможные значения:
        Off - питание порта выключено административно
        Searching – питание порта включено, ожидание подключения PoE-устройства
        On – питание порта включено и есть присоединеннное PoE-устройство
        Fault – авария питания порта. PoE-устройство запросило мощность большую, чем
        доступно или потребляемая PoE-устройством мощность превысила заданный предел.
        Overload Counter Счетчик количества случаев перегрузки по электропитанию
        Short Counter Счетчик случаев короткого замыкания

        Invalid Signature Counter

        Счетчик ошибок классификации подключенных PoE-устройств
        Power Denied Counter Счетчик случаев отказа в подаче электропитания
        MPS Absent Counter Счетчик случаев прекращения электропитания из-за отключения питаемого устройства


        3) Следующая команда отображает характеристики потребления мощности всех PoE-интерфейсов устройства:

        show power inline consumption

        Пример вывода команды:

        Следующая команда отображает характеристики потребления мощности всех PoE-интерфейсов устройства

        Каждая отдельная проблема с подачей питания по PoЕ требуют индивидуальной подхода к решению, проблема может быть на стороне конечного устройства РоЕ, кабеля или коммутатора.

        При обращении в службу технической поддержки необходимо предоставить выводы вышеперечисленных команд, а также  команды show bootv, sh logiging

        Источник:
        docs.eltex-co.ru

        [MES] Запуск вывода отладок debug в консоль или удаленную сессию на MES1400/ MES2400
        На коммутаторах серии 14хх/24хх есть возможность запуска отладочных команд debug. Перед запуском команд следует настроить вывод отладочной информации в локальную сессию по консоли, в удаленную сессию или в файл на флеш.

        Настройки в локальную сессию (при подключении по консоли):

        config#debug-logging console

        console(config)#debug console



        Вывод в текущую удаленную сессию:



        console#debug terminal take



        console(config)#debug console



        Вывод информации в файл

        console(config)#debug-logging file

        Файл с логами находится в директории dir LogDir/Debug

        Источник:
        docs.eltex-co.ru

        [MES] Недоступность по управлению (telnet/ssh) на устройство MES1400 MES2400
        Бывают случаи, когда коммутаторы недоступны удаленно, при этом услуги клиентам предоставляются.

        Что требуется выяснить:

        1) После каких действий возникла проблема. Сама по себе или после настроек?

        2) Отвечает ли коммутатора на icmp, snmp?

        3) Подключиться консолью и выполнить следующие команды:

        show tech-support

        dump task name

        dump sockets

        Результаты выполнения команд сохранить в отдельный файл. Для восстановления управления перезагрузить устройство по питанию.

        Источник:
        docs.eltex-co.ru

        [MES] Остановка выполнения команд на MES1400 MES2400
        Выполнение команд можно остановить двойным нажатием на клавишу Esc.

        Выполнение команд можно остановить двойным нажатием на клавишу Esc.

        Источник:
        docs.eltex-co.ru

        [MES] Просмотр детализированной статистики загрузки процессора MES24xx MES1428
        При эксплуатации коммутаторов в сетях клиентов могут возникать ситуации, когда на коммутаторе фиксируется высокая загрузка CPU ~ 80-100%.

        Клиенты обращаются в службу поддержки с просьбой помочь разобраться, что вызывает такую аномально высокую загрузку. Для анализа ситуации службе поддержки требуется информация по процессам, статистике и утилизации CPU,  полученная в момент проблемы.



        Команды необходимо выполнять в момент проблемы  5 раз с интервалом 20 секунд:

        show env cpu

        show cpu rate limit

        show env tasks



        Далее снять:

        show tech-sup

        Источник:
        docs.eltex-co.ru

        [MES] Просмотр информации об установленном трансивере (серийный номер, тип, входную/выходную мощность и др) на MES1400 MES2400
        Для этого необходимо воспользоваться командой: console# show fiber-ports optical-transceiver {gigabitethernet gi_port | tengigabitethernet te_port}

        Для этого необходимо воспользоваться командой:

        console# show fiber-ports optical-transceiver {gigabitethernet gi_port | tengigabitethernet te_port}

        Пример:

        console# show fiber-ports optical-transceiver gi0/9

        Port        Temp  Voltage   Current   Output       Input         LOS  Transceiver

                    [C]   [V]       [mA]      Power        Power              Type

                                              [mW / dBm]  [mW / dBm]

        ----------- ------ ------- -------- ------------- -------------- ---- -------------

        gi1/0/9     23.6   3.304    22.550   0.27 / -5.65  0.00 / -40.00  Yes   Fiber

        Temp - Internally measured transceiver temperature

        Voltage - Internally measured supply voltage

        Current - Measured TX bias current

        Output Power - Measured TX output power in milliWatts/dBm

        Input Power - Measured RX received power in milliWatts/dBm

        LOS - Loss of signal

        N/A - Not Available, N/S - Not Supported, E - error

        Transceiver information:

        Vendor name: OEM

        Serial number: S1C53253701826

        Part number: APSB53123CDS20

        Vendor revision: 1.00

        Connector type: SC

        Transceiver type: SFP/SFP+

        Compliance code: 1000BASE-BX10

        Laser wavelength: 1550 nm

        Transfer distance: 20000 m

        Diagnostic: Supported

        Источник:
        docs.eltex-co.ru

        [MES] Просмотр статистики порта на MES1400 MES2400
        Команда, которая позволяет посмотреть статистику по пакетам на физическом интерфейсе

        Команда, которая позволяет посмотреть статистику по пакетам на физическом интерфейсе

        console# show interfaces counters [interface-id]

        Например,

        sh interfaces counters GigabitEthernet 0/5

        Port

        InOctets

        InUcast

        InMcast

        InBcast

        InDiscard InErrs InHCOctet

        gi1/0/5

        110684852

        52554

        133762

        48

        5 0 110684852

        Port

        OutOctets

        OutUcast

        OutMcast

        OutBcast

        OutDiscard OutErrs OutHCOctet

        gi1/0/5

        71762424

        42121

        81577

        22

        0 0 71762424



        InOctets - Количество принятых байтов.

        InUcast -Количество принятых одноадресных пакетов.

        InMcast - Количество принятых многоадресных пакетов.

        InBcast - Количество принятых широковещательных пакетов.

        OutOctets - Количество переданных байтов.

        OutUcast - Количество переданных одноадресных пакетов.

        OutMcast - Количество переданных многоадресных пакетов.

        OutBcast - Количество переданных широковещательных пакетов

        InDiscard - Количество отброшенных пакетов на приеме

        OutDiscard - Количество отброшенных пакетов на передаче

        InErrs - Количество ошибок на приеме

        OutErrs - Количество ошибок на передаче

        InHCOctet - Количество принятых 64-битных пакетов

        OutNCOctet -  Количество переданных 64-битных пакетов

        Источник:
        docs.eltex-co.ru

        [MES] Тестирование медного кабеля с выводом результата по каждой паре на MES1400 MES2400

        console# test cable-diagnostics tdr interface GigabitEthernet 1/0/5

        Port

        Pair

        Result

        Lenght [m]

        Date

        gi1/0/5

        1-2

        Open

        1

        24-Mar-2014 10:16:22



        3-6

        Open

        1




        4-5

        Open

        1




        7-8

        Open

        1





        Обрыв на расстоянии 1м по каждой паре.

        Источник:
        docs.eltex-co.ru

        [MES] Запрет добавления дефолтного VLAN на порту на MES1400 MES2400
        Необходимо в режиме настройки Ethernet интерфейса выполнить команду:

        Необходимо в режиме настройки Ethernet интерфейса выполнить команду:

        console(config-if)# switchport forbidden default-vlan

        Источник:
        docs.eltex-co.ru

        [MES] Настройка port security MES1400 MES2400
        По умолчанию настроен режим lock. В режиме lock все динамически изученные mac-адреса переходят в состояние static.

        По умолчанию настроен режим lock. В режиме lock все динамически изученные mac-адреса переходят в состояние static.

        Пример настройки port-security в режиме lock.

        Включить функцию защиты на интерфейсе:
        console(config-if)# switchport port-security enable

        Пример настройки максимального количества MAC адресов, которое может изучить порт:

        Установить режим ограничения изучения максимального количества MAC-адресов:
        console(config-if)# switchport port-security mode max-addresses

        Задать максимальное количество адресов, которое может изучить порт, например, 10:
        console(config-if)# switchport port-security mac-limit 10

        Включить функцию защиты на интерфейсе:
        console(config-if)# switchport port-security enable

        show-команды:
        show run
        show mac-address-table

        Источник:
        docs.eltex-co.ru

        [MES] Настройка изоляции портов (protected-port) на MES1400 MES2400
        Для того, чтобы пользователи, подключенные к разным портам коммутатора, не могли обмениваться трафиком между собой необходимо воспользоваться функцией изоляция портов.

        Данная функция позволяет изолировать группу портов (в пределах одного коммутатора), находящихся в одном широковещательном домене между собой, позволяя при этом обмен трафиком с другими портами, находящимися в этом же широковещательном домене, но не принадлежащими к этой группе.

        Например, необходимо на MES2428 изолировать порты Gigabit Ethernet 0/1 и Gigabit Ethernet 0/2.

        Для этого нужно включить функцию на данных портах:

        console# configure
        console(config)# interface range GigabitEthernet 0/1-2
        console(config-if-range)# switchport protected



        Также возможно разрешить обмен трафиком только между определенными портами.

        Например, необходимо разрешить прохождение трафика между Gi0/3 и Gi0/4, при этом с другими портами данные порты не смогут обмениваться трафиком:

        console(config)# interface GigabitEthernet 0/3
        console(config-if)# port-isolation gi 0/4



        Для того, чтобы в данную группу добавить еще один порт, необходимо воспользоваться опцией "add", иначе текущая группа затрётся:

        console(config-if)# port-isolation add gi 0/5



        Получаем:

        interface gigabitethernet 0/3
        port-isolation add gi 0/4-5

        Источник:
        docs.eltex-co.ru

        [MES] Отключение DHCP-клиента на MES1400 MES2400
        console(config-if)# no ip address dhcp

        console(config-if)# no ip address dhcp

        Например, отключить DHCP-клиент на интерфейсе VLAN 2

        console(config)# interface vlan 2

        console(config-if)# no ip address dhcp

        Источник:
        docs.eltex-co.ru

        [MES] Сброс настроек интерфейса в default на MES1400 MES2400
        Выполнить команду и подтвердить её исполнение в глобальном режиме конфигурации:

        console(config)# default interface gi0/10

        Configuration for these interfaces will be set to default.

        It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y

        Источник:
        docs.eltex-co.ru

        [MES] Настройка Selective QinQ на MES1400 MES2400
        Данная функция позволяет на основе сконфигурированных правил фильтрации по номерам внутренних VLAN (Customer VLAN) производить добавление внешнего SPVLAN (Service Provider’s VLAN), подменять Customer VLAN, а также запрещать прохождение трафика.

        Рассмотрим несколько типовых примеров настройки SQinQ



        1) Задача: пропустить vlan 31 без изменения, на остальные vlan, приходящие в порт 11 добавить метку 30. Конфигурация выглядит следующим образом:

        interface gigabitethernet 0/11

        switchport mode general

        switchport general allowed vlan add 31

        switchport general allowed vlan add 30 untagged

        selective-qinq list ingress permit ingress-vlan 31

        selective-qinq list ingress add-vlan 30

        exit

        !

        interface gigabitethernet 0/12

        switchport mode trunk

        switchport trunk allowed vlan add 30-31

        exit



        2) Для vlan 68,456,905 добавить метку 3. Для vlan 234,324,657 добавить метку 4:

        interface gigabitethernet 0/1

        switchport mode general

        switchport general allowed vlan add 3,4 untagged

        selective-qinq list ingress add-vlan 3 ingress-vlan 68,456,905

        selective-qinq list ingress add-vlan 4 ingress-vlan 234,324,657

        exit



        3) Для vlan 68,456,905 добавить метку 3. Остальной трафик отбросить.

        interface gigabitethernet 0/2

        switchport mode general

        switchport general allowed vlan add 3,4 untagged

        selective-qinq list ingress add-vlan 3 ingress-vlan 68,456,905

        selective-qinq list ingress deny

        exit



        4) Для всего трафика приходящего на порт 15 добавить метку 30

        interface gigabitethernet 0/15

        switchport mode general

        switchport general allowed vlan add 30 untagged

        selective-qinq list ingress add_vlan 30

        exit



        или

        interface gigabitethernet 0/15

        switchport acceptable-frame-type untaggedAndPriorityTagged

        switchport mode access

        switchport access vlan 30

        switchport dot1q tunnel

        exit



        5) Перемаркировка влан. Для входящего трафика vlan 856 -> vlan 3, vlan 68 -> vlan 4. Для исходящего трафика vlan 3 -> vlan 856, vlan 4 -> vlan 68

        interface gigabitethernet 0/8

        switchport mode general

        switchport general allowed vlan add 3,4

        selective-qinq list ingress override-vlan 3 ingress-vlan 856

        selective-qinq list ingress override-vlan 4 ingress-vlan 68

        selective-qinq list egress override-vlan 856 ingress-vlan 3

        selective-qinq list egress override-vlan 68 ingress-vlan 4

        exit

        Источник:
        docs.eltex-co.ru

        [MES] Настройка защиты от петель (LBD) на MES1400 MES2400
        Данный механизм позволяет коммутатору обнаруживать закольцованные интерфейсы. Петля на порту обнаруживается путём отсылки коммутатором фрейма с широковещательным адресом назначения.

        Защита от петель глобально включается командой:

        console(config)# loopback-detection enable



        Также функционал необходимо включить на физическом интерфейсе командой:

        console(config-if)# loopback-detection enable



        Интервал между отправкой lbd-фреймов настраивается командой:

        console(config)# loopback-detection interval <1..60>



        По умолчанию интервал отправки равен 30 секундам.



        Для автоматического восстановления интерфейса из состояния errdisable требуется выполнить команду:

        console(config)# errdisable recovery cause loopback-detection

        Источник:
        docs.eltex-co.ru

        [MES] Настройка защиты от широковещательного шторма на MES1400 MES2400
        Шторм возникает вследствие чрезмерного количества broadcast, multicast, unknown unicast пакетов, одновременно передаваемых по сети через один порт, что приводит к перегрузке ресурсов сети и появлению задержек. Шторм может возникнуть при наличии «закольцованных» сегментов в сети Ethernet.

        Коммутатор измеряет скорость принимаемого broadcast, multicast, unknown unicast трафика для портов с включенным контролем «шторма» и отбрасывает пакеты, если скорость превышает заданное максимальное значение.

        Контроль шторма настраивается на физических интерфейсах и является рекомендованной настройкой при конфигурировании клиентских портов на коммутаторах уровня доступа.



        Для настройки storm-control необходимо глобально определить режим работы функционала:

        console(config)# storm-control mode {kbps | pps}

        По умолчанию работает режим pps.



        Для настройки контроля шторма на интерфейсе используется команда:

        console(config-if)# storm-control <traffic-type> level {kbps/pps}, где

        <traffic-type> - тип трафика: broadcast/multicast/unknown unicast;

        Kbps – лимит обработки трафика, измеряется в килобитах в секунду;

        pps – лимит обработки трафика, измеряется в пакетах в секунду;



        Для перевода интерфейса в errdisable при обнаружении шторма используется команда:

        console(config-if)# storm-control <traffic-type> action {shutdown}, где

        {shutdown} - опциональный параметр, переводящий интерфейс в состояние errdisable при превышении порога.

        Источник:
        docs.eltex-co.ru

        [MES] Настройка RSPAN MES1400 MES2400
        Оганизуем мониторинг трафика с портов GigabitEthernet 0/1, GigabitEthernet 0/2 на порт GigabitEthernet 0/3. К зеркалируемому трафику добавим vlan 200.

        config ter

        vlan 200

        vlan active

        exit

        monitor session 1 source interface gigabitethernet 0/1

        monitor session 1 source interface gigabitethernet 0/2

        monitor session 1 destination remote vlan 200

        monitor session 1 destination interface gigabitethernet 0/3

        Источник:
        docs.eltex-co.ru

        [MES] Настройка зеркалирования SPAN на коммутаторах MES1400 MES2400
        Функция зеркалирования портов предназначена для контроля сетевого трафика путем пересылки копий входящих и/или исходящих пакетов с одного или нескольких контролируемых портов на один контролирующий порт.

        При зеркалировании более одного физического интерфейса возможны потери трафика. Отсутствие потерь гарантируется только при зеркалировании одного физического интерфейса.

        Существует возможность настроить до 4-х сессий зеркалирования.

        К контролирующему порту применяются следующие ограничения:

        • Порт не может быть контролирующим и контролируемым портом одновременно;
        • IP-интерфейс должен отсутствовать для этого порта;

        К контролируемым портам применяются следующие ограничения:

        • Порт не может быть контролирующим и контролируемым портом одновременно.

        Пример настройки SPAN:

        Оганизуем мониторинг трафика с портов GigabitEthernet 0/1, GigabitEthernet 0/2 на порт GigabitEthernet 0/3.

        console(config)#monitor session 1 source interface gigabitethernet 0/1

        console(config)#monitor session 1 source interface gigabitethernet 0/2

        console(config)#monitor session 1 destination interface gigabitethernet 0/3

        В выводе команды show monitor session X, где Х - это номер сессии можно просмотреть информацию по контролирующим и контролируемым портам:



        console#show monitor session 1

        Mirroring is globally Enabled.

        Session : 1

        -------

        Source Ports

        Rx : None

        Tx : None

        Both : Gi0/1,Gi0/2

        Destination Ports : Gi0/3

        Session Status : Active

        Rspan Disabled

        Источник:
        docs.eltex-co.ru

        [MES] Настройка IGMP MES1428 MES24xx
        Функция IGMP Snooping используется в сетях групповой рассылки. Основной задачей IGMP Snooping является предоставление многоадресного трафика только для тех портов, которые запросили его.

        Пример настройки. Multicast-трафик передается в vlan 10. Клиенты за портом gi0/1.



        configure terminal

        vlan 10
        vlan active
        ip igmp snooping
        exit
        ip igmp snooping
        interface gigabitethernet 0/1
        no shutdown
        switchport general allowed vlan add 10 untagged
        switchport general pvid 10
        exit
        interface gigabitethernet 0/26
        no shutdown
        switchport general allowed vlan add 10
        exit



        Для настройки статического mrouter-порта используются команды:

        Vlan 10
        ip igmp snooping mrouter gigabitethernet 0/26



        Для запрета изучения mrouter-портов применяется команда

        vlan 10
        ip igmp snooping blocked-router gi 0/х



        Show-команды:

        show ip igmp snooping groups - показать информацию об изученных многоадресных группах, участвующих в групповой рассылке

        show ip igmp snooping mrouter - показать информацию об изученных многоадресных маршрутизаторах

        show ip igmp snooping forwarding-database - показать информацию о поступающем multicast-трафике

        Источник:
        docs.eltex-co.ru

        [MES] Запретить динамическое обучение igmp snooping mrouter порта MES1400 MES2400
        Для запрета динамического обучения mrouter порта в таблице igmp snooping нужно воспользоваться acl.  IP ACL фильтрует igmp query пакеты, таким образом запрещает изучение динамического igmp snooping mrouter порта

        Создаем смещение для использования в ACL

        console(config)#user-defined offset 1 l4 0



        Создаем IP ACL

        console(config)# ip access-list extended 1001
        console(config)# deny 2 any any user-defined offset1 0x1100 0xff00

        2 - номер протокола IGMP

        0x1100 0xff00  - фильтрация по типу пакета (IGMP Membership Query (MQ) messages )



        Создаем разрешающий IP ACL для пропуска всего трафика

        console(config)# ip access-list extended 64000



        Привязываем к оба ACL к нужному порту

        console(config)#  interface gigabitethernet 0/1
        console(config-if)# ip access-group 1001 in
        console(config-if)# ip access-group 64000 in



        C версии 10.2.6.3 для блокировки динамического обучения mrouter портов можно воспользоваться командой в контексте настройки multicast vlan



        console(config)# vlan X
        console(config-if)# ip igmp snooping
        console(config-if)# ip igmp snooping blocked-router gigabitethernet 0/x



        где gigabitethernet 0/x - даунлинк порты

        Источник:
        docs.eltex-co.ru

        [MES] Настройка IGMP snooping fast-leave host based MES1400 MES2400
        Настройка позволяет удалить запись в таблице igmp snooping для конкретного устройства за портом при получении igmp leave сообщения. Для настройки igmp snooping fast-leave необходимо выполнить следующие настройки.

        Пример настройки для мультикаст vlan 10 для порта  gigabitethernet 0/1

        (config)# snooping leave-process config-level port

        (config)# vlan 10
        console(config-vlan)#ip igmp snooping
        console(config-vlan)#ip igmp snooping fast-leave
        console(config-vlan)#ip igmp snooping sparse-mode enable

        (config)# interface gigabitethernet 0/1
        (config-if)# ip igmp snooping leavemode exp-hosttrack

        Источник:
        docs.eltex-co.ru

        [MES] Настройка MVR (Multicast vlan registration) MES1400 MES2400
        Функция «Multicast-TV VLAN» дает возможность использовать для передачи многоадресного трафика одну VLAN в сети оператора и доставлять этот трафик пользователям даже в том случае, если они не являются членами этой VLAN. С помощью функции «MVR» может быть сокращена нагрузка на сеть оператора за счет отсутствия дублирования многоадресных данных при предоставлении услуги IPTV.

        Пример настройки MVR. Аплинк порт - gigabitethernet 0/1, fastethernet 0/1 - клиентский порт.  vlan 10 - клиентский вилан, vlan 100 - мультикаст вилан



        Создаем и активируем vlan

        console(config)# vlan 10,100
        console(config-vlan)# vlan active
        console(config-vlan)# exit



        Создаем и активируем мультиксат профиль. Указываем в профиле диапазоны мультикаст групп, которые будут поступать  на коммутатор. Это обязательный шаг

        console(config)# ip mcast profile 1
        console(config-profile)# permit
        console(config-profile)# range 232.0.0.1 232.0.0.5
        console(config-profile)# profile active
        console(config-profile)# exit



        Активируем ip igmp snooping для vlan 100.

        console(config)# ip igmp snooping
        console(config)# ip igmp snooping vlan 100



        Настроить режим обработки мультикаст трафика ip

        console(config)# snooping multicast-forwarding-mode ip



        Активировать MVR и привязать к нему мультикаст профиль

        console(config)# ip igmp snooping multicast-vlan enable
        console(config)# vlan 100
        console(config-vlan)# ip igmp snooping multicast-vlan profile 1



        Выполнить настройки на портах

        console(config)# interface gigabitethernet 0/1
        console(config-if)# switchport mode trunk
        console(config-if)# exit
        console(config)# interface fastethernet 0/1
        console(config-if)# switchport mode access
        console(config-if)# switchport access vlan 10
        console(config-if)# switchport multicast-tv vlan 100
        console(config-if)# exit

        Источник:
        docs.eltex-co.ru

        [MES] Настройка ограничений для мультикаст групп (ip mcast profile) MES1400 MES2400
        Для ограничения просмотра мультикаст групп за портами абонентов можно использовать функционал ip mcast profile.

        Пример настройки

        gigabitethernet 0/1 - абонентский порт
        gigabitethernet 0/25 - аплинк порт
        vlan 10 – мультикаст
        vlan 19 -  данные



        Активируем ip igmp snooping и функцию фильтрации

        console(config)# ip igmp snooping
        console(config)# ip igmp snooping filter



        Создаем ip mcast profile

        console(config)#ip mcast profile 2
        console(config-profile)# permit
        console(config-profile)# range 225.0.0.1 225.0.0.3
        console(config-profile)# profile active



        Настроить режим обработки мультикаст трафика ip

        console(config)# snooping multicast-forwarding-mode ip



        Включаем ip igmp snooping для vlan. Активируем фильтрацию незарегестрированного мультикаста

        console(config)# vlan 10
        console(config-vlan)# ip igmp snooping
        console(config-vlan)# ip igmp snooping sparse-mode enable



        Выполняем настройки на портах

        console(config)# interface gigabitethernet 0/1
        console(config-if)# switchport general allowed vlan add 10,19
        console(config-if)# ip igmp snooping filter-profileId 2
        console(config-if)# no shutdown



        console(config)# interface gigabitethernet 0/25
        console(config-if)# switchport mode trunk
        console(config-if)# no shutdown

        Источник:
        docs.eltex-co.ru

        [MES] Настройка ограничений количества мультикаст групп на порту (IGMP Snooping limit groups) MES1400 MES2400
        Для настройки ограничения по количеству групп на порту используется команды

        Пример настройки

        gigabitethernet 0/1 - абонентский порт
        gigabitethernet 0/25 - аплинк порт
        vlan 10 – мультикаст
        vlan 19 -  данные

        Активируем ip igmp snooping и функцию фильтрации

        console(config)# ip igmp snooping
        console(config)# ip igmp snooping filter

        Включаем ip igmp snooping для vlan. Активируем фильтрацию незарегестрированного мультикаста

        console(config)# vlan 10
        console(config-vlan)# ip igmp snooping
        console(config-vlan)# ip igmp snooping sparse-mode enable

        Выполняем настройки на портах. Ограничиваем максимальное количество мультикаст групп за портом gigabitethernet 0/1 до 5

        console(config)# interface gigabitethernet 0/1
        console(config-if)# switchport general allowed vlan add 10,19
        console(config-if)# ip igmp snooping limit groups 5
        console(config)# interface gigabitethernet 0/25
        console(config-if)# switchport mode trunk
        console(config-if)# no shutdown

        Источник:
        docs.eltex-co.ru

        [MES] Настройка фильтрации незарегистрированного мультикаста MES1400 MES2400
        Мультикаст считается незарегестрированным, если его нет в таблице ip igmp snooping. Отображается таблица командой show ip igmp snooping group

        Активируем ip igmp snooping

        console(config)# ip igmp snooping



        В контексте  vlan. Активируем фильтрацию незарегестрированного мультикаста

        console(config)# vlan 10
        console(config-vlan)# ip igmp snooping
        console(config-vlan)# ip igmp snooping sparse-mode enable

        Источник:
        docs.eltex-co.ru

        [MES] Настройка PPPoE MES1400 MES2400
        Коммутаторы MES24xx, MES1428 поддерживают функцию PPPoE IA.

        Функция PPPoE IA реализована в соответствии с требованиями документа DSL Forum TR-101 и предназначена для использования на коммутаторах, работающих на уровне доступа. Функция позволяет дополнять пакеты PPPoE Discovery информацией, характеризующей интерфейс доступа. Это необходимо для идентификации пользовательского интерфейса на сервере доступа (BRAS, Broadband Remote Access Server). Управление перехватом и обработкой пакетов PPPoE Active Discovery осуществляется глобально для всего устройства и выборочно для каждого интерфейса.



        Пример настройки:

        confgure terminal
        pppoe-ia snooping
        pppoe passthrough
        !
        dcs information option enable
        !
        vlan 10
        pppoe-ia snooping
        !
        interface gigabitethernet 0/1
        switchport general allowed vlan add 10 untagged
        switchport general pvid 10
        dcs agent-circuit-identifier "%v %p %h"
        dcs remote-agent-identifier "%M"
        !
        interface gigabitethernet 0/2
        switchport general allowed vlan add 10
        port-security-state trusted
        set port-role uplink
        no shutdown

        Порт gi0/2-uplink, gi0/1-downlink

        Источник:
        docs.eltex-co.ru

        [MES] Настройка SNTP на MES1400 MES2400
        Включить источник времени sntp: clock time source ntp

        Настроить sntp-клиента для сервера 192.168.1.1:



        Sntp
        set sntp client enabled
        set sntp client addressing-mode unicast
        set sntp unicast-server ipv4 192.168.10.5



        Вручную установить параметры:

        1. Часовой пояс:

        set sntp client time-zone +07:00

        2.Формат отображения часов (hh:mm/ampm):

        set sntp client clock-format ampm

        ------------------------------------------------------------------

        Show-команды:
        show clock
        show sntp clock
        show sntp status
        show sntp statistics

        Источник:
        docs.eltex-co.ru

        [MES] Настройка и работа системного журнала Syslog MES1400 MES2400
        Видео по настройке и работе системного журнала Syslog для MES1400 MES2400

        Источник:
        docs.eltex-co.ru

        [MES] Настройка фильтрации PVST, Rapid PVST stp bpdu MES1400 MES2400
        Для фильтрации PVST, Rapid PVST stp bpdu на коммутаторах MES14xx/24xx необходимо использовать MAC ACL. Команда spanning-tree bpdufilter фильтрует stp bpdu для режимов STP/RSTP/MST (DST MAC 01:80:c2:00:00:00 )

        Настройка MAC ACL для фильтрации PVST, Rapid PVST stp bpdu (DST MAC 01:00:0c:cc:cc:cd)

        mac access-list extended 1
        deny any host 01:00:0c:cc:cc:cd

        mac access-list extended 100

        interface gigabitethernet 0/23
        mac access-group 1 in
        mac access-group 100 in

        Источник:
        docs.eltex-co.ru

        [MES] Настройка RADIUS-авторизации на MES1400 MES2400
        Протокол RADIUS используется для аутентификации, авторизации и учета. Сервер RADIUS использует базу данных пользователей, которая содержит данные проверки подлинности для каждого пользователя. Таким образом, использование протокола RADIUS обеспечивает дополнительную защиту при доступе к ресурсам сети, а также при доступе к самому коммутатору.
        1. Для начала необходимо указать ip-адрес radius-сервера и указать key:

        console(config)# radius-server host 192.168.2.1 key test

        1. Далее установить способ аутентификации для входа в систему по протоколу radius:

        console(config)# aaa authentication login radius local

        Примечание: На коммутаторах серии 1400 и 2400 используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 10.2.8 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке

        1. Установить способ аутентификации при повышении уровня привилегий:

        console(config)# aaa authentication enable radius enable

        Чтобы не потерять доступ до коммутатора (в случае недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

        1. Создать учетную запись:

        console(config)# username test password test privilege 15

        1. Задать пароль на доступ в привилегированный режим:

        console(config)# enable password test

        Источник:
        docs.eltex-co.ru

        [MES] Настройка TACACS-авторизации на MES1400 MES2400
        Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству.
        1. Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

        console(config)# tacacs-server host 192.168.2.1 key secret

        1. Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

        console(config)# aaa authentication login tacacs local

        Примечание: На коммутаторах серии 1400 и 2400 используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 10.2.8 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке

        1. Установить способ аутентификации при повышении уровня привилегий:

        console(config)# aaa authentication enable tacacs local

        Чтобы не потерять доступ до коммутатора (в случае недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

        1. Создать учетную запись:

        console(config)# username test password test privilege 15

        1. Задать пароль на доступ в привилегированный режим:

        console(config)# enable password test

        Источник:
        docs.eltex-co.ru

        [MES] Настройка авторизации вводимых команд через Tacacs+ на MES1400 MES2400
        Данный функционал позволяет запускать авторизацию для каждой вводимой пользователем команды на Tacacs+-сервере.

        Пример конфигурации:

        1.Добавить Tacacs-сервер, задать ключ и выбрать тип ASCII

        console(config)# tacacs-server host 192.168.11.2 key secret
        console(config)# tacacs-server authentication type ascii



        2.Включить авторизацию вводимых команд на сервере Tacacs+:

        console(config)# aaa authorization command 1 tacacs
        console(config)# aaa authorization command 7 tacacs
        console(config)# aaa authorization command 15 tacacs



        В данном примере авторизация команд настраивается для всех трех уровней привилегий.

        В случае недоступности Tacacs-сервера авторизация команд прекращается - будут недоступны все команды.

        Если добавить метод local:

        console(config)# aaa authorization command 1 tacacs local
        console(config)# aaa authorization command 7 tacacs local
        console(config)# aaa authorization command 15 tacacs local

        То в случае недоступности сервера все команды будут доступны без авторизации.

        Источник:
        docs.eltex-co.ru

        [MES] Настройка ARP Inspection на MES1400 MES2400
        Функция контроля протокола ARP (ARP Inspection) предназначена для защиты от атак с использованием протокола ARP (например, ARP-spoofing – перехват ARP-трафика). Контроль протокола ARP осуществляется наосновании таблицы соответствий DHCPsnooping или статических соответствий IP- и MAC-адресов, заданных для группы VLAN.

        Пример настройки на основании статических соответствий IP- и MAC-адресов.

        Включить контроль протокола ARP и добавить в список статическое соответствие IP- и MAC-адресов для соответствующей группы VLAN.

        console(config)# ip arp inspection enable
        console(config)# ip arp inspection vlan 398
        console(config)# ip source binding 00:11:22:33:44:55 vlan 398 192.168.2.10 interface gigabitethernet 0/10

        По умолчанию все интерфейсы «недоверенные».

        Для того,  чтобы добавить интерфейс в список доверенных при использовании контроля протокола ARP, необходимо для интерфейса выполнить команду:

        console(config-if)# port-security-state trusted
        console(config-if)# set port-role uplink

        Пример настройки на основании таблицы соответствий DHCP snooping

        Включить контроль протокола ARP и функцию DHCP snooping для соответствующей группы VLAN.

        console(config)# ip dhcp snooping
        console(config)# ip dhcp snooping vlan 398
        console(config)# ip arp inspection
        console(config)# ip arp inspection vlan 398

        На порт, за которым находится DHCP-север необходимо ввести настройку:

        console(config-if)# set port-role uplink
        console(config-if)# port-security-state trusted

        Источник:
        docs.eltex-co.ru

        [MES] Настройка IP source guard на MES1400 MES2400
        Функция защиты IP-адреса (IP Source Guard) предназначена для фильтрации трафика, принятого с интерфейса, на основании таблицы соответствий DHCP snooping и статических соответствий IP Source Guard. Таким образом, IP Source Guard позволяет бороться с подменой IP-адресов в пакетах.

        Поскольку функция контроля защиты IP-адреса использует таблицы соответствий DHCP snooping, имеет смысл использовать данную функцию, предварительно настроив и включив DHCP snooping.

        Пример настройки

        Включить функцию защиты IP-адреса для фильтрации трафика на основании таблицы соответствий DHCP snooping и статических соответствий IP Source Guard. Интерфейс в 398-й группе VLAN:

        console(config)# ip dhcp snooping
        console(config)# ip dhcp snooping vlan 398

        Создать статическую запись в таблице соответствия для интерфейса, например, для gigabitethernet 0/10: IP-адрес клиента – 192.168.2.10, его MAC-адрес – 00:11:22:33:44:55:

        console(config)# ip source binding 00:11:22:33:44:55 vlan 398 192.168.2.10 interface gigabitethernet 0/10

        Включить функцию защиты IP-адреса для интерфейса gigabitethernet 0/10:

        console(config-if)# ip verify source port-security
        console(config-if)# port-security-state trusted

        На порт, за которым находится DHCP-север необходимо ввести настройку:

        console(config-if)# set port-role uplink
        console(config-if)# port-security-state trusted

        Источник:
        docs.eltex-co.ru

        [MES] Настройка Management ACL на MES1400 MES2400
        Management ACL фильтрует трафик управления (ssh/telnet/snmp/http/https), который предназначается коммутатору (dst mac/ip коммутатора) и применяется глобально.

        В Management ACL создаются только разрешающие правила. Всё что под них не попадает – запрещено.

        • Разрешить прохождение всего трафика из сети 10.10.10.0 /24 в VLAN 100
        • Разрешить доступ до web-сервера с хоста 30.30.30.1
        • Все остальное запретить (неявное правило deny any any)

        console(config)# authorized-manager ip-source 10.10.10.0 255.255.255.0
        interface gigabitethernet 0/1-24 vlan 100
        console(config)# authorized-manager ip-source 30.30.30.1 255.255.255.255
        interface gigabitethernet 0/1-24 service https

        Источник:
        docs.eltex-co.ru

        [MES] Правила конфигурации IPv4/IPv6/MAC ACL MES1400 MES2400
        Правила конфигурации:
        1. Каждый ACL содержит только 1 правило.
        2. Несколько ACL можно привязать к одному интерфейсу.
        3. Порядок отработки правил определяется по приоритету правила , указанному в ACL, при равенстве приоритетов - по номеру ACL.
        4. ACL автоматически снимается с интерфейса при изменении в нем правила.
        5. Максимальное число ACL – 100 IP/IPv6 и 100 MAC.
        6. На данный момент поддерживается только входящее направление на интерфейсах(in).
        7. В стандартных IP ACL возможна фильтрация только по префиксам, в расширенных ACL – по дополнительным параметрам.
        8. После того, как любой ACL будет привязан к интерфейсу, для этого интерфейса применится правило implicit deny any any.

        Пример настройки фильтрации padi/pado через User-defined offset:

        console(config)# user-defined offset 1 ethtype 0
        console(config)# mac access-list extended 1
        console(config-ext-macl)# deny 00:00:00:00:00:01 ff:ff:ff:ff:ff:00 any user-defined offset1 0x8863 0xffff
        console(config-ext-macl)#  ex
        console(config)# interface gigabitethernet 0/1
        console(config-if)# mac access-group 1 in

        Для прохождения остальных пакетов на интерфейсе требуется добавить второй ACL, разрешающий прохождение пакетов, не попадающих под правило фильтрации padi/pado:

        console(config)# mac access-list extended 2
        console(config-ext-macl)# permit any any
        console(config-ext-macl)#  ex
        console(config)# interface gigabitethernet 0/1
        console(config-if)# mac access-group 2 in

        Источник:
        docs.eltex-co.ru

        [MES] Маркировка трафика меткой COS/DSCP при помощи Policy на MES1400 MES2400
        Создаем IP ACL, указываем трафик, над которым будут производиться действия

        console(config)# ip access-list extended 1001
        console(config-ext-nacl)# permit ip any any

        Создаем Class-map, привязываем к нему ACL, устанавливаем COS=5

        console(config)# class-map 1001
        console(config-cls-map)# match access-group ip 1001
        console(config-cls-map)# set class 1001 regen-priority 5 group-name qos1

        Создаем Policy-map, привязываем к нему ACL, устанавливаем DSCP=46

        console(config)# policy-map 1001
        console(config-ply-map)# set policy class 1001 default-priority-type ipDscp 46

        Настраиваем пользовательский интерфейс, привязываем Class-map.

        console(config)# interface fastethernet 0/1
        console(config-if)#  ip access-group 1001 in

        Настраиваем uplink, разрешаем перемаркировку COS

        console(config)# interface fastethernet 0/2
        console(config-if)#  qos map regen-priority-type vlanPri enable

        Источник:
        docs.eltex-co.ru

        [MES] Ограничение скорости входящего/исходящего трафика на порту для коммутаторов MES1400 MES2400
        Для этого необходимо в режиме настройки Ethernet-интерфейса выполнить следующие команды.

        Для ограничения входящего трафика:

        console(config-if)# rate-limit input <rate>

        , где rate скорость трафика в кбит/с.

        Примечание: значение rate должно быть кратно 16 и должно находиться в пределах 16 - 4194288 кбит/с.

        Для ограничения исходящего трафика:

        console(config-if)# rate-limit output <rate>

        , где rate скорость трафика в кбит/с

        Примечание: значение rate должно быть кратно 16 и должно находиться в пределах 16 - 1000000 кбит/с.

        Источник:
        docs.eltex-co.ru

        [MES] Ограничение скорости входящего трафика на основании Policy Перейти к концу метаданных MES1400 MES2400
        Данный функционал позволяет ограничить скорость только для выбранного трафика

        Создать ACL для классификации трафика по порту:

        console(config)# mac access-list extended 1
        console(config-ext-macl)# permit any any

        Прикрепить ACL на требуемый порт (gi0/2)

        console(config)# interface gi 0/2
        console(config-if)# mac access-group 1 in

        Создать Class-map, привязать ACL к ней

        console(config)# Class-map 1001
        console(config-cls-map)# match access-group mac-access-list 1

        console(config-cls-map)# set class 1010

        Создать meter и указать ограничение в kbps

        console(config)# meter 1
        console(config-meter)# meter-type avgRate cir 10000 kbps

        Создать Policy-map, привязать к ней class-map, а также привязать созданный ранее meter

        console(config)# Policy-map 1001

        console(config-ply-map)# set policy class 1010 default-priority-type ipdscp 0
        console(config-ply-map)# set meter 1 exceed-action drop

        exceed-action drop - всё что выше ограничения, то отбрасываем

        Источник:
        docs.eltex-co.ru

        [MES] Очереди для принимаемого на CPU трафика MES1400 MES2400 MES 3708P
        Распределение очередей для принимаемого на CPU трафика для MES1400/2428x/2408x/3708P и MES2424/2448:

        Распределение очередей для принимаемого на CPU трафика для MES1400/2428x/2408x/3708P

        Сервис
        Номер очереди
        DHCP relay, Firewall (уведомление о начале атаки), L2PT,EOAM 1
        Port Security (уведомление о превышении ограничения), незарегистрированный мультикаст(режим IP based IGMP/MLD snooping) 2
        DHCP client, DHCPv4/v6 snooping, IPv6 NDP 3
        ARP, PPPoE IA 4
        EAPOL, IGMP/MLD snooping 5
        Трафик с MAC DA коммутатора 6
        Зарезервировано 7
        BPDU,LBD, Slow Protocol(LACP) 8

        Распределение очередей для принимаемого на CPU трафика для MES2424/2448:

        Сервис
        Номер очереди
        Сервис
        Номер очереди
        Прочий трафик 1
        Firewall (уведомление о начале атаки) 2
        Незарегистрированный мультикаст (в режиме Pbased IGMP/MLD) 7
        Port Security (уведомление о превышении ограничения) 8
        DHCP Client/Snooping 12
        PPPoE IA Snooping 12
        DHCP Server/Relay 15
        EAPOL 16
        L2 Protocol Tunneling 16
        LLDP 18
        OAM 20
        IPv6 ND Inspection 21
        ARP Inspection 22
        IGMP/MLD Snooping 24
        Пакеты с MAC DA коммутатора 25
        Slow protocols (LACP) 30
        BPDU 31
        Loopback detection 31
        Stacking 32

        Источник:
        docs.eltex-co.ru

        [MES] Настройка Port-Channel на MES1400 MES2400
        Устройство поддерживает два режима работы группы портов (port-channel) – статическая группа и группа, управляемая по протоколу LACP.

        Рассмотрим настройку статических групп.

        Необходимо выполнить следующее:

        1) Включаем работу LAG глобально на коммутаторе:

        console#configure terminal
        console(config)#set port-channel enable

        2) Активируем группу,в которую будем включать интерфейсы:

        console(config)#interface port-channel 1
        console(config-if)#no shutdown
        console(config-if)#exit

        3) Перейти в режим конфигурирования порта:

        console(config)# interface GigabitEthernet0/1

        4) Настроить статическую группу:

        console(config-if)# channel-group 1 mode on , где

        1 – Номер группы;

        On – добавить порт в статическую группу.

        Примечание: В port-channel можно добавлять порты только одного типа.



        Рассмотрим настройку LACP-группы в режиме active.

        В режиме active порты коммутатора являются инициаторами согласования по протоколу LACP. На встречной стороне порт должен быть настроен как в режиме active, так и в режиме passive.

        Необходимо выполнить следующее:

        1) Включаем работу LAG глобально на коммутаторе:

        console#configure terminal
        console(config)#set port-channel enable

        2) Активируем группу,в которую будем включать интерфейсы:

        console(config)#interface port-channel 2
        console(config-if)#no shutdown
        console(config-if)#exit

        3) Перейти в режим конфигурирования порта:

        console(config)# interface GigabitEthernet0/2

        4) Настроить статическую группу:

        console(config-if)# channel-group 2 mode active , где

        2 – Номер группы;

        active – добавить порт в статическую группу в режиме active.



        Рассмотрим настройку LACP-группы в режиме passive.

        В режиме passive порты коммутатора не являются инициаторами согласования по протоколу LACP, находится в режиме ожидания пакетов LACP со встречной стороны. На встречной стороне порт может быть настроен в режиме active, иначе соединение не установится.

        Необходимо выполнить следующее:

        1) Включаем работу LAG глобально на коммутаторе:

        console#configure terminal
        console(config)#set port-channel enable

        2) Активируем группу,в которую будем включать интерфейсы:

        console(config)#interface port-channel 3
        console(config-if)#no shutdown
        console(config-if)#exit

        3) Перейти в режим конфигурирования порта:

        console(config)# interface GigabitEthernet0/3

        4) Настроить статическую группу:

        console(config-if)# channel-group 3 mode passive , где

        3 – Номер группы;

        passive – добавить порт в статическую группу в режиме passive.



        Примечание: начиная с версии 10.2.6 настройки:

        console#configure terminal
        console(config)#set port-channel enable
        console(config)#interface port-channel 2
        console(config-if)#no shutdown

        будут включены по-умолчанию.

        Источник:
        docs.eltex-co.ru

        [MES] Настройка Syslog и SNMP trap по событию Dying Gasp для MES1400 MES2400
        Технология "Dying gasp" позволяет проинформировать администратора сети при отключении питания от коммутатора через отправку syslog сообщения или snmp-trap, а также с помощью пакетов ethernet OAM.

        Если коммутатор аппаратно поддерживает технологию "Dying gasp", то есть возможность настроить отправку сообщения по протоколу syslog или snmp trap в момент отключения электропитания от устройства.

        Информация о том, какие устройства аппаратно поддерживают Dying gasp, можно найти в "Руководстве пользователя" в таблице 9 – Основные технические характеристики.



        1) Настраиваем SYSLOG сервер на устройстве. В примере используется настройка для local 0, severity от 1 до 7

        console(config)# logging-server 128 ipv4 192.168.2.2
        console(config)# logging-server 129 ipv4 192.168.2.2
        console(config)# logging-server 130 ipv4 192.168.2.2
        console(config)# logging-server 131 ipv4 192.168.2.2
        console(config)# logging-server 132 ipv4 192.168.2.2
        console(config)# logging-server 133 ipv4 192.168.2.2
        console(config)# logging-server 134 ipv4 192.168.2.2
        console(config)# logging-server 135 ipv4 192.168.2.2



        2) Настраиваем отправку SNMP trap. Community private, сервер 192.168.2.2

        console(config)# snmp user SimpleUser
        console(config)# snmp community index 1 name private security SimpleUser
        console(config)# snmp group SimpleGroup user SimpleUser security-model v2c
        console(config)# snmp access SimpleGroup v2c read iso write iso notify iso
        console(config)# snmp view iso 1 included
        console(config)# snmp targetaddr SimpleHost param SimpleParams 192.168.2.2 taglist SimpleTag
        console(config)# snmp targetparams SimpleParams user SimpleUser security-model v2c message-processing v2c
        console(config)# snmp notify SimpleNotify tag SimpleTag type Trap



        3) Для отправки информации по Dying gasp необходимо обязательно настроить OAM на порту

        console(config)# set ethernet-oam enable
        console(config)# interface gigabitethernet 0/2
        console(config-if)# ethernet-oam enable

        Источник:
        docs.eltex-co.ru

        [MES] Восстановление коммутатора при некорректном обновлении ПО MES1400 MES2400
        Если в процессе обновления вместе с версией ПО не был обновлен начальный загрузчик, то коммутатор не сможет загрузиться корректно. Порты не перейдут в UP.

        Для восстановления коммутатора понадобиться ПК с tftp-сервером и доступ к коммутатору через консольный порт.

        Процесс восстановления сбросит устройство к заводским настройкам.



        Процесс восстановления:

        1) Подключаем консольный кабель и открываем терминальную программу (например, PUTTY).  Соединяем сетевую карту ПК с любым портом коммутатора. Перезагружаем коммутатор по питанию

        2) В момент загрузки при появлнии в выводе терминала  "Autoboot in 3 seconds " в течение трех секунд  нужно ввести eltex

        В зависимости от версии uboot устройство переходит или сразу в uboot  ( ">>") или в меню начального загрузчика . Если коммутатор перешел сразу в режим uboot  (">>"),  то перейти к пункту 5

        3) В начальном загрузчике нажать  сочетание клавиш ctrl+shift+6  и ввести пароль eltex

        4) Выбрать Аdvanced menu, нажав клавишу 6

        4) Зайти в Shell, нажав клавишу 1.

        5) Далее требуется ввести команды по загрузке актуальной версии ПО и начального загрузчика.

        192.168.2.1 - ip addess ПК с tftp server

        192.168.2.2 - ip addess коммутатора

        mes2400-1021-R1.boot - название файла boot на tftp

        mes2400-1021-R1.iss - название файла ПО на tftp



        setenv ipaddr 192.168.2.2
        setenv serverip 192.168.2.1
        rtk network on

        ping 192.168.2.1



        tftp 0x81000000 mes2400-1021-R1.boot
        sf probe 0
        sf erase 0xb4000000 0x80000
        sf write 0x8100005c 0xb4000000 $(filesize)

        tftp 0x81000000 mes2400-1021-R1.iss
        sf erase 0xb4140000 0xa00000
        sf write 0x81000000 0xb4140000 $(filesize)

        reset

        Источник:
        docs.eltex-co.ru

        Оценка товара ( 1 )
        5.0
        MES2424B используется для организации сети доступа в многоквартирных домах
        Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
        Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
        Ваш браузер сильно устарел.
        Обновите его до последней версии или используйте другой более современный.
        Пожалуйста, завершите проверку безопасности!
        0
        Корзина
        Наименование Артикул Количество Сравнить
