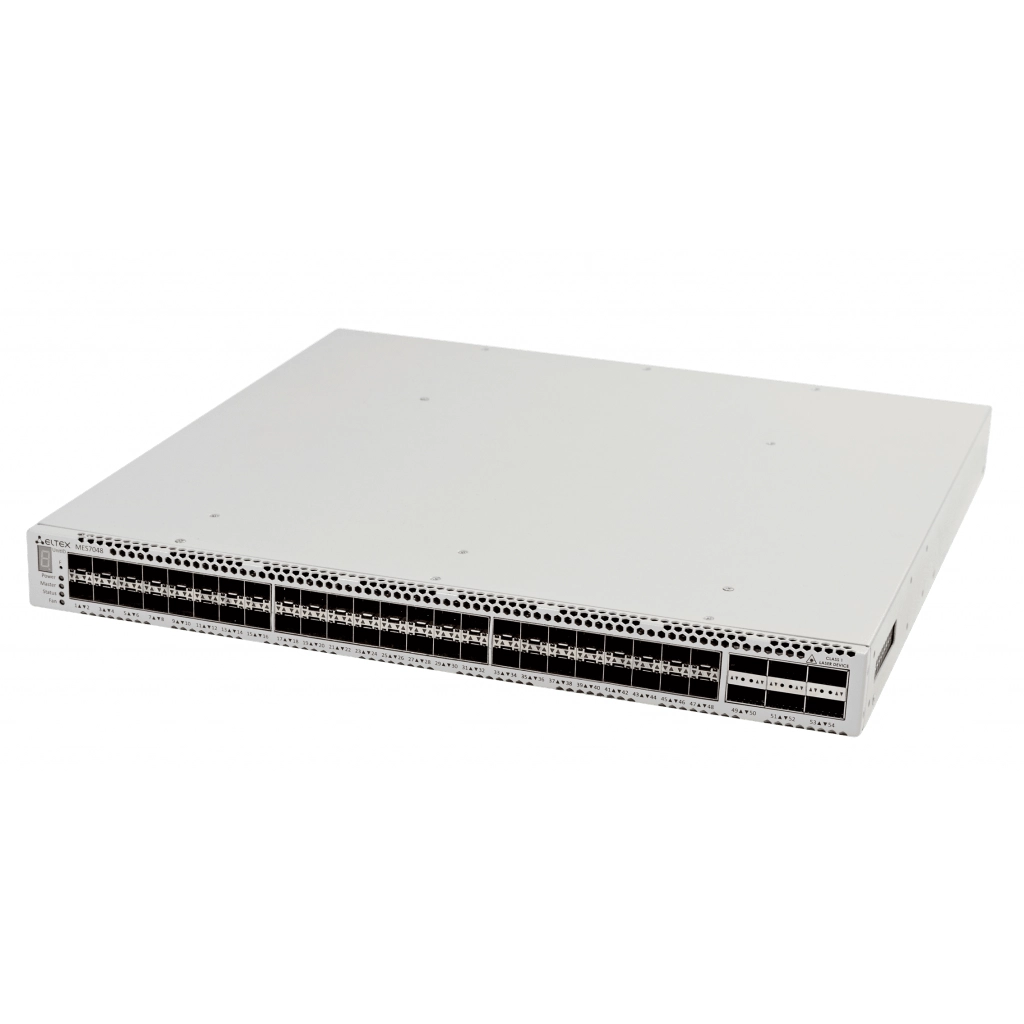

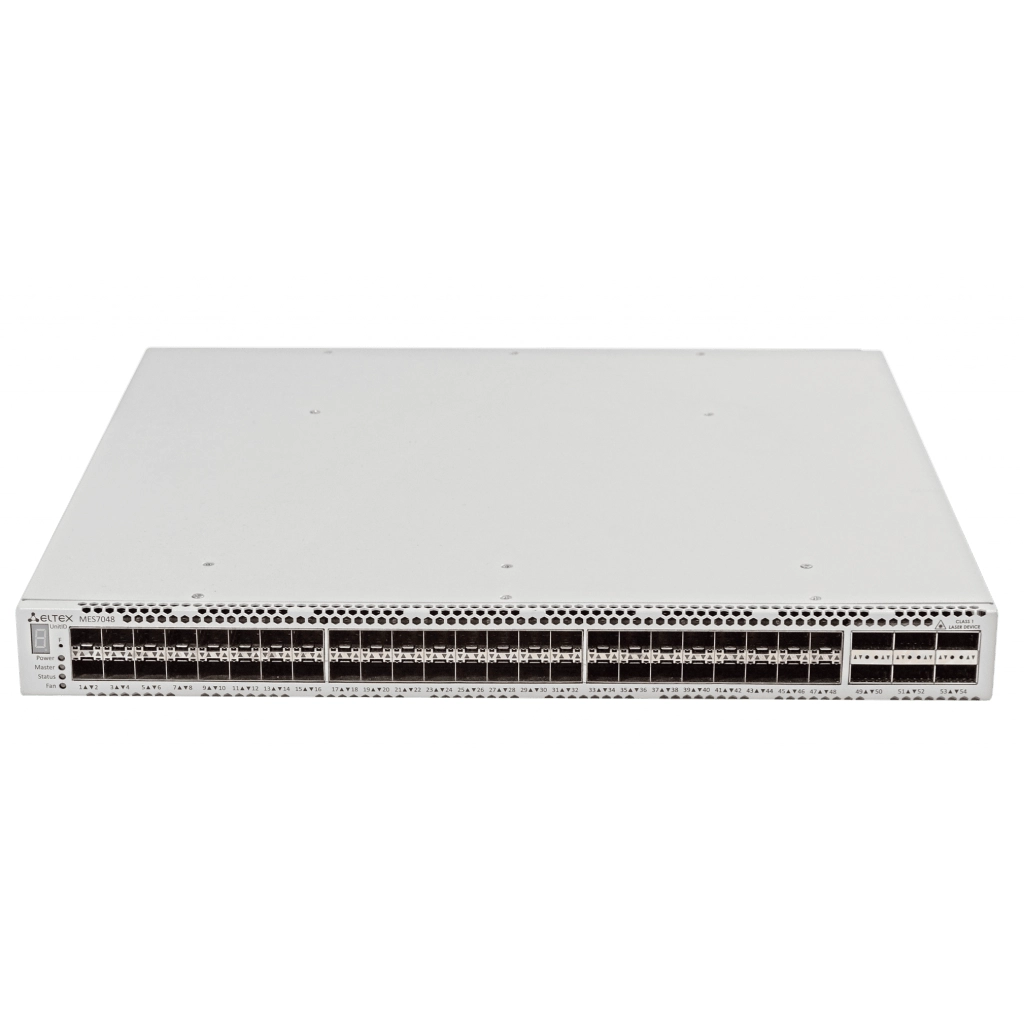

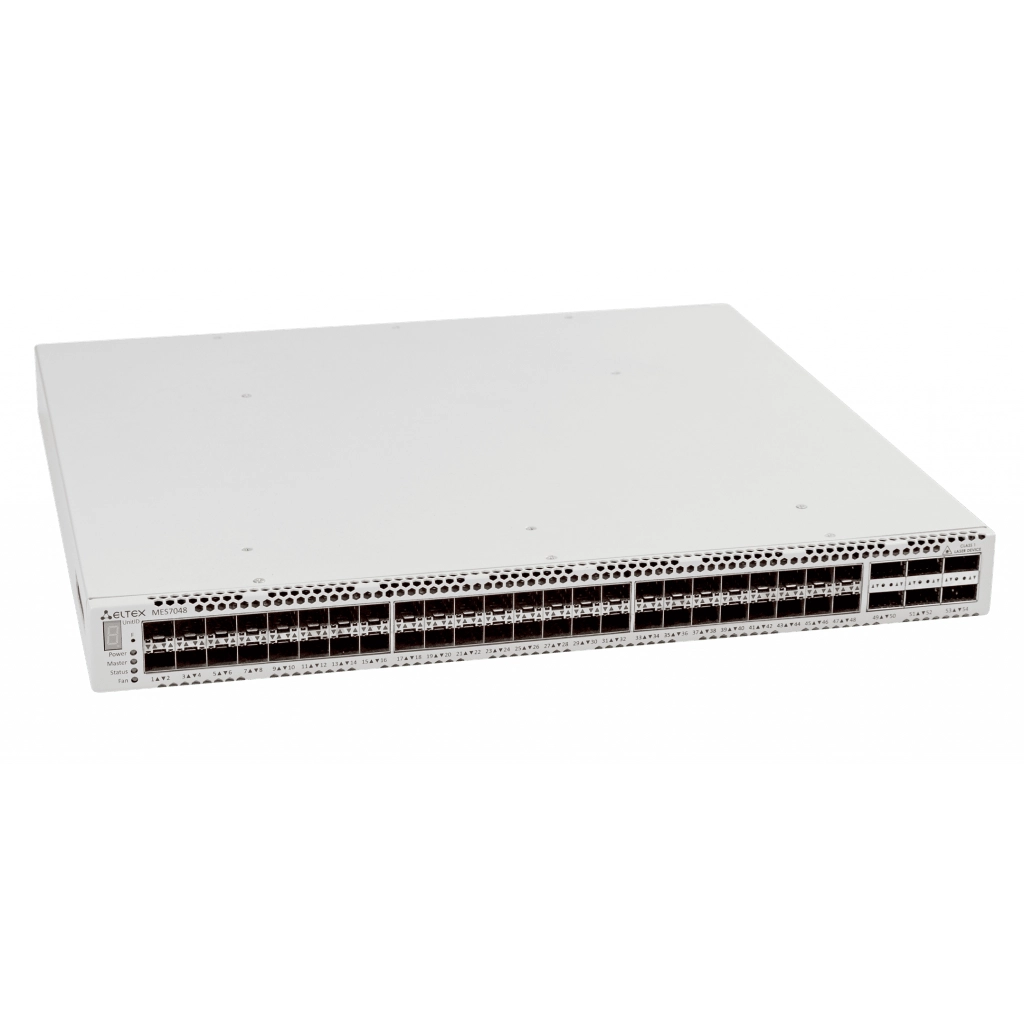

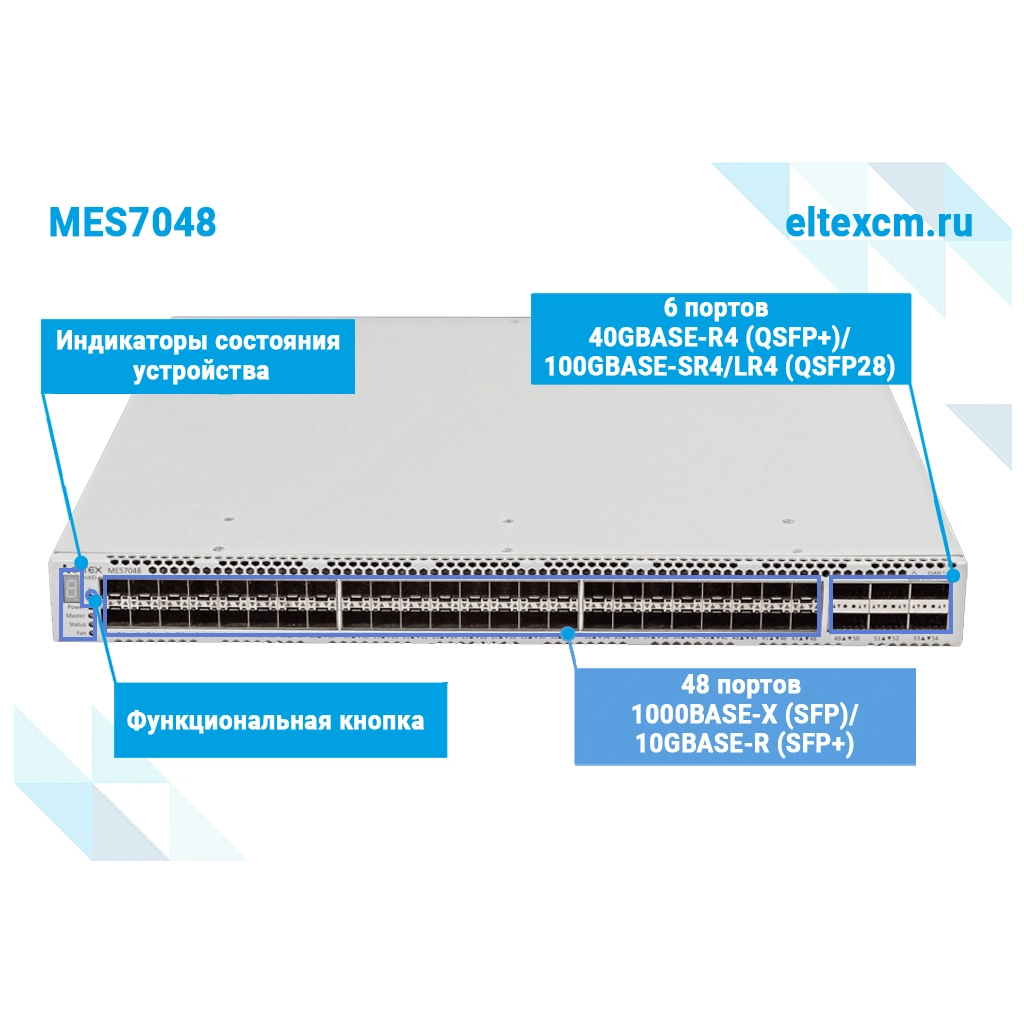

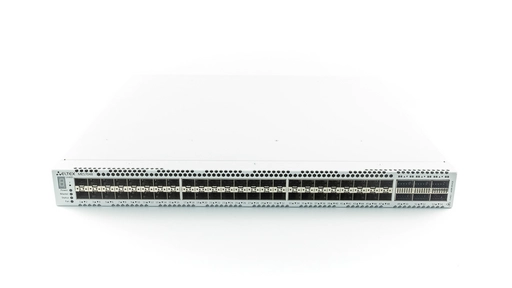

MES7048 Eltex | Коммутатор 48 портов SFP+, 6 портов QSFP+

Проблема с потерей трафика может возникать из-за:

• перегрузки пропускной способности интерфейсов
• ошибок на интерфейсах
• ошибок в ПО
• аппаратных проблем

Диагностику нужно  начинать с проверки утилизации интерфейсов и проверки ошибок на них. Для этого используются команды.

• Для определения статуса интерфейсов

      console# show interfaces status all
      console# show interfaces status err-disabled

• Для просмотра утилизация по интерфейсам

      console# show interface ethernet all

• Для просмотра ошибок по каждому интерфейсу, на котором наблюдается проблема
  console# show interface <интерфейс>
console# debug show-int
• Определение уровня оптического сигнала
  console# show fiber-ports optical-transceiver all
• При использовании стека необходима диагностика  по стек-портам

      console# show stack-port diag all
      console# show stack-port counters
      console# show stack-port

Если в процессе диагностики были найдены ошибки на интерфейсах - следует проверить целостность оптического линка,  уровни оптических сигналов. Попробовать заменить используемые на портах SFP, сам порт. После того, как мы убедились в отсутствии проблем на "физике" и  перегрузок на интерфейсах, необходимо собрать диагностику со стороны ПО при помощи команд:

• Проверка версии и конфигурации
  console# show version
console# show bootvar
console# show switch
console# show startup-config
console# show running-config
• Проверка загрузки ЦПУ
  console# show process cpu
• Проверка утилизации очередей на ЦПУ
  console# show cpu-traffic rate-limit queue
• Сбор логов с устройства
console# show logging buffered
console# copy nvram:crash-log tftp://<ip address>/<file name>
console# copy nvram:errorlog tftp://<ip address>/<file name>

Для стека определены порты 40G. Максимальное количество юнитов в стеке = 8. Мастером может быть любой юнит с 1 по 8.

При отказе мастера его роль на себя берет коммутатор, c самым высоким по значению приоритетом. Мастерство сохраняется за перехватившим его юнитом, даже если предыдущий мастер вернулся в стек. После перезагрузки стека коммутаторов мастером станет юнит с наибольшим значением priority.

Приоритет выставляется командой:

console(Config)# switch <unit> priority <0-15>

На бэкап коммутаторе резервируется конфигурация.

Для принудительной смены мастерства используется команда:

console(Config-stack)# movemanagement <old_unit> <new_unit>

После выполнения команды происходит перенастройка конфигурацией с нового мастера. После завершения рестарта все управление стеком должно происходить через новый мастер-юнит. Чтобы сохранить текущую конфигурацию при перенастройке конфигурации стека, выполните команду write memory confirm (в привилегированном режиме) прежде, чем выполнить смену мастера. При смене мастера все L3-маршруты и записи в MAC-таблице удаляются.

По умолчанию включен режим NSF. Безостановочная пересылка (Nonstop Forwarding, NSF) позволяет уровню пересылки всех юнитов стека поддерживать передачу данных даже при сбоях на уровнях контроля и управления из-за отключения питания, отказа аппаратного или программного обеспечения юнита. Входящие и исходящие потоки трафика, передаваемые через физические порты подчинённых юнитов, будут восстановлены менее чем через секунду после сбоя на главном юните.

Каждый коммутатор использует свои tcam правила (правила acl, sqinq).

Нагрузка идет только на процессор мастера.

Передача данных между юнитами ограничивается пропускной способностью стековых портов.

Внутри юнита - пропускной способностью портов коммутатора.

Пример конфигурации:

1. Настройка стековых портов.
На всех юнитах из портов XLG1-XLG4 необходимо выделить по 2 порта для стека.
Для этого используются следующие команды:
console# config
console(Config)# stack
console(Config-stack)# stack-port unit/slot/port stack

Например, в качестве стековых портов выбраны 1/0/49, 1/0/50:
console# config
console(Config)# stack
console(Config-stack)# stack-port 1/0/49 stack
console(Config-stack)# stack-port 1/0/50 stack

Для применения настроек необходима перезагрузка по команде reload.

2. Назначение номера юнита (по умолчанию назначен Unit1).

Для назначения номера юнита используется следующая команда:

console(Config)# switch unit_old renumber unit_new

, где
unit_old - текущий номер юнита,
unit_new - новый номер юнита.

Например, номер юнита 1 изменить на номер 2:
console(Config)# switch 1 renumber 2

3. Сохранить конфигурацию командой write memory

4. Для применения нового номера юнита требуется перезагрузка коммутатора (команда reload).

Рассмотрим простую топологию из 4х устройств.

Протокол BFD позволяет быстро обнаружить неисправности линков и оперативно перестраивать таблицу маршрутизации, удаляя неактуальные маршруты. BFD может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP.
В текущей версии ПО реализована работа только с протоколом BGP.

Добавить BFD-соседа:

console(config)# bfd neighbor ip_addr [interval int ] [min-rx min] [multiplier mult_num]

- int – минимальный интервал передачи для обнаружения ошибки;
- min – минимальный интервал приёма для обнаружения ошибки.
- mult_num – количество потерянных пакетов до разрыва сессии

Пример:

console(config)#bfd neighbor 1.1.1.1 interval 300 min-rx 300 multiplier 3

Включить протокол BFD на BGP-соседе:

console(router-bgp-nbr)# fall-over bfd

Диагностика протокола BFD:

show ip bfd neighbors

Редистрибуция настраивается в контексте router bgp;

router bgp 64700

console(Config-router)#redistribute ?

connected Configure redistribution of Connected routes
kernel Configure redistribution of Kernel routes
ospf Configure redistribution of OSPF routes
rip Configure redistribution of RIP routes
static Configure redistribution of Static routes

next-hop-self. Эта команда настраивает BGP так, чтобы при анонсировании маршрутов внутренним узлам атрибут next-hop представлял собой локальный IP-адрес. В общем случае BGP сохраняет атрибут next-hop, полученный от внешнего узла.

Когда атрибут next-hop в маршрутах, полученных от внешних узлов, сохраняется, внутренним узлам требуется маршрут к IP-адресу внешнего узла. Обычно это решается путем настройки IGP на пограничном маршрутизаторе для анонсирования внешней (или DMZ) подсети. Опция next-hop-self устраняет необходимость анонсировать внешнюю подсеть в IGP.

Настраивается следующим образом:

router bgp 64700
neighbor 2.0.0.2 next-hop-self

OSPF — протокол динамической маршрутизации, основанный на технологии отслеживания состояния канала (link-state technology) и использующий для нахождения кратчайшего пути Алгоритм Дейкстры. Протокол OSPF представляет собой протокол внутреннего
шлюза (IGP). Протокол OSPF распространяет информацию о доступных маршрутах между маршрутизаторами одной автономной системы.

Настраивается протокол следующим образом.

1) Создать vlan. Включить routing в этом vlan. Назначить ip-адрес на интерфейс vlan.

vlan database
vlan 40
vlan routing 40
exit

interface vlan 40
no shutdown
routing
ip address 4.0.0.1 255.255.255.0
exit

2) Убедиться, что ip routing включен глобально. Если нет, включить:

ip routing

3) В контексте router ospf задать router id

router ospf
router-id 1.1.1.1

4) Включить ospf на  интерфейс vlan.  Настроить тип соединения point-to-point (по умолчанию режим broadcast).

interface vlan 40
no shutdown
routing
ip address 4.0.0.1 255.255.255.0
ip ospf area 1.1.1.1
ip ospf network point-to-point
exit

• Редистрибуция маршрутов.

Настраивается в контексте router ospf.

console(config-router)# redistribute ?

bgp Source protocol is BGP.
connected Source protocol is connected.
rip Source protocol is RIP.
static Source protocol is static.

• Настройка hello/dead таймеров

Настраивается в контексте интерфейса vlan

console(Interface vlan 100)#ip ospf hello-interval ?

<1-65535> Enter time in seconds.

console(Interface vlan 100)#ip ospf dead-interval ?

<1-65535> Enter time in seconds.

• Настройка стоимости интерфейса

Настраивается в контексте интерфейса vlan

console(Interface vlan 100)# ip ospf cost ?

<1-65535> Enter the cost for the specified interface.

• Настройка приоритета для выбора DR

Настраивается в контексте интерфейса vlan

console(Interface vlan 100)# ip ospf priority ?

<0-255> Enter an integer value.

Устранение неисправностей.

1) В первую очередь необходимо убедиться в корректности конфигурации

show running-config

2) Проверить настройки ospf, проверить состояние соседства

show ip ospf

show ip ospf neighbor

show ip ospf interface brief

3) Проверить версию ПО

show bootvar

Протокол VRRP предназначен для резервирования маршрутизаторов, выполняющих роль шлюза по умолчанию. Это достигается путём объединения IP-интерфейсов группы маршрутизаторов в один виртуальный, который будет использоваться как шлюз по умолчанию для компьютеров в сети.

Настройки коммутаторов:

SW1:

vlan database
vlan 10
exit

no spanning-tree
ip routing

interface 1/0/1
no shutdown
switchport mode access
switchport access vlan 10
exit

interface 1/0/2-1/0/3
no shutdown
spanning-tree bpdufilter
switchport mode trunk
switchport trunk allowed vlan remove 1
exit

SW2:

vlan database
vlan 10,20
vlan routing 10 1
vlan routing 20 2
exit

no spanning-tree
ip routing

interface 1/0/1
no shutdown
spanning-tree bpdufilter
switchport mode trunk
switchport trunk allowed vlan remove 1
exit

interface 1/0/2
no shutdown
spanning-tree bpdufilter
switchport mode trunk
switchport trunk allowed vlan remove 1
exit

Ip vrrp
interface vlan 10
no shutdown
routing
ip address 10.10.10.1 255.255.255.0
ip vrrp 1
ip vrrp 1 mode
ip vrrp 1 ip 10.10.10.1
exit

interface vlan 20
no shutdown
routing
ip address 20.20.20.1 255.255.255.0
ip vrrp 2
ip vrrp 2 mode
ip vrrp 2 ip 20.20.20.1
exit

SW3:

vlan database
vlan 10,20
vlan routing 10 1
vlan routing 20 2
exit

no spanning-tree
ip routing

interface 1/0/1
no shutdown
spanning-tree bpdufilter
switchport mode trunk
switchport trunk allowed vlan remove 1
exit

interface 1/0/2
no shutdown
spanning-tree bpdufilter
switchport mode trunk
switchport trunk allowed vlan remove 1
exit

ip vrrp
interface vlan 10
no shutdown
routing
ip address 10.10.10.2 255.255.255.0
ip vrrp 1
ip vrrp 1 mode
ip vrrp 1 ip 10.10.10.1
exit
!
interface vlan 20
no shutdown
routing
ip address 20.20.20.2 255.255.255.0
ip vrrp 2
ip vrrp 2 mode
ip vrrp 2 ip 20.20.20.1
exit

SW4:

vlan database
vlan 20
exit

no spanning-tree
ip routing

interface 1/0/1
no shutdown
switchport mode access
switchport access vlan 20
exit

interface 1/0/2-1/0/3
no shutdown
spanning-tree bpdufilter
switchport mode trunk
switchport trunk allowed vlan remove 1
exit

Диагностика протокола VRRP

show ip vrrp interface brief

GARP VLAN Registration Protocol (GVRP) – протокол VLAN-регистрации. Протокол позволяет распространить по сети идентификаторы VLAN. Основной функцией протокола GVRP является обнаружение информации об отсутствующих в базе данных коммутатора VLAN-сетях при получении сообщений GVRP. Получив информацию об отсутствующих VLAN, коммутатор добавляет её в свою базу данных, как Type  - dynamicGvrp .

Пример настройки. Необходимо распространить VLAN 300 c коммутаторов SW1 и SW3 на порты коммутатора SW2.

Конфигурация SW1

vlan database
vlan 300
vlan routing 300 1
exit
!
set gvrp adminmode
!
conf
!
interface 1/0/1
 no shutdown
 swichport mode trunk
 set gvrp interfacemode
exit
!
interface vlan 300
 ip address 10.0.0.1 /24
exit

Конфигурация SW2

vlan database
vlan 100
vlan routing 100 1
exit
!
set gvrp adminmode
!
conf
!
interface 1/0/1
 no shutdown
 swichport mode trunk
 set gvrp interfacemode
exit
!
interface 1/0/2
 no shutdown
 swichport mode trunk
 set gvrp interfacemode
exit

Конфигурация SW3

vlan database
vlan 300
vlan routing 300 1
exit
!
set gvrp adminmode
!
conf
!
interface 1/0/1
 no shutdown
 swichport mode trunk
 set gvrp interfacemode
exit
!
interface vlan 300
 ip address 10.0.0.2 /24
exit

C помощью диагностических команд убедиться, что VLAN 300 добавился на порту SW2

console#show vlan

Функционал IP Unnumbered позволяет в условиях нехватки IP адресов заимствовать IP-адрес с уже настроенного интерфейса.

1.Настроить на ПК следующие параметры:

ПК1 подключен к gi0/3, назначен  ip 10.0.0.1 /24 default-gateway 10.0.0.2
ПК2 подключен к gi0/1, назначен ip 5.5.5.2 /24 default-gateway 5.5.5.1
ПК3 подключен к gi0/2, назначен ip 5.5.5.3 /24 default-gateway 5.5.5.1

2. Настроить IP Unnumbered на коммутаторе SW1

vlan database
vlan 10,20,30
vlan routing 10 1
vlan routing 20 2
vlan routing 30 3
exit
!
interface loopback 5
no shutdown
ip address 5.5.5.1 255.255.255.0
exit
!
interface 1/0/1
no shutdown
switchport mode access
switchport access vlan 20
exit
!
interface 1/0/2
no shutdown
switchport mode access
switchport access vlan 10
exit
!
interface 1/0/3
no shutdown
switchport mode access
switchport access vlan 30
exit
!
interface vlan 10
routing
ip unnumbered loopback 5
exit
!
interface vlan 20
routing
ip unnumbered loopback 5
exit
!
interface vlan 30
routing
ip address 10.0.0.2 255.255.255.0
exit

Все ПК могут обмениваться информацией между собой.

Аутентификация на основе стандарта 802.1х обеспечивает проверку подлинности пользователей коммутатора через внешний сервер на основе порта, к которому подключен клиент.
Только аутентифицированные и авторизованные пользователи смогут передавать и принимать данные. Проверка подлинности пользователей портов выполняется сервером RADIUS посредством протокола EAP (Extensible Authentication Protocol)

1/0/1 -  802.1x. Неавторизированные пользователи попадают в guest vlan.

1/0/2 - MAC-авторизация

Настройки коммутатора SW1

vlan database
vlan 100,20
vlan routing 100 1
vlan routing 20 2
Exit
!
configure
authentication enable
dot1x system-auth-control
aaa authentication dot1x default radius
authorization network radius
dot1x dynamic-vlan enable
radius accounting mode
radius server host auth 10.3.0.1 name "server-1"
radius server key auth 10.3.0.1
test
radius server primary 10.3.0.1

interface 1/0/1
authentication order dot1x
authentication priority dot1x
dot1x timeout reauth-period 30
dot1x guest-vlan 20
no shutdown
switchport mode access
switchport access vlan 100
exit

interface 1/0/2
authentication order mab
authentication priority mab
dot1x port-control mac-based
dot1x timeout reauth-period 30
dot1x mac-auth-bypass
no shutdown
switchport mode access
switchport access vlan 100
description 'test_dot1x'
exit

interface 1/0/3
no shutdown
switchport mode trunk
Exit
!
interface vlan 100
no shutdown
ip address 10.3.0.5 255.255.255.0
exit
!
interface vlan 200
dot1x guest-vlan
exit

Как и LAG, виртуальные LAG позволяют объединить одну или несколько Ethernet-линий для  увеличения скорости и обеспечения отказоустойчивости. MLAG так же известна как VPC (Virtual port-channel). При обычном LAG агрегированные линии должны быть на одном физическом устройстве, в случае же с VPC агрегированные линии находятся на разных физических устройствах.
Функция VPC позволяет соединить два физических устройства в одно виртуальное.

Один из коммутаторов имеет роль VPC-primary, второй VPC-secondary.

Настройка MLAG на коммутаторах:

SW1:

vlan database
vlan 5,100
vlan routing 1 1
vlan routing 5 2
vlan routing 100 3
exit

configure

interface 1/0/1
addport lag 1
exit
interface 1/0/2
addport lag 2
exit
interface 1/0/48
addport lag 48
exit
!
interface 1/0/1
no shutdown
exit
!
interface 1/0/2
no shutdown
exit
!
interface 1/0/48
no shutdown
exit
!
interface lag 1
no port-channel static
switchport mode trunk
vpc 1
exit
!
interface lag 2
switchport mode trunk
vpc 2
exit
!
interface lag 48
switchport mode trunk
vpc peer-link
exit
!
interface vlan 1
routing
ip address 10.1.0.21 255.255.255.0
exit
!
interface vlan 5
routing
ip address 10.5.0.1 255.255.255.0
exit
!
feature vpc
vpc domain 1
peer-keepalive enable
peer-keepalive destination 10.5.0.2 source 10.5.0.1
peer detection enable
exit
exit

SW2

vlan database
vlan 5,100
vlan routing 1 1
vlan routing 5 2
vlan routing 100 3
exit

configure
interface 1/0/1
addport lag 1
exit
interface 1/0/2
addport lag 2
exit
interface 1/0/48
addport lag 48
exit
!
interface 1/0/1
no shutdown
exit
!
interface 1/0/2
no shutdown
exit
!
interface 1/0/48
no shutdown
exit
!
interface lag 1
no port-channel static
switchport mode trunk
vpc 1
exit
!
interface lag 2
switchport mode trunk
vpc 2
exit
!
interface lag 48
switchport mode trunk
vpc peer-link
exit
!
interface vlan 1
routing
ip address 10.1.0.22 255.255.255.0
exit
!
interface vlan 5
routing
ip address 10.5.0.2 255.255.255.0
exit
!
feature vpc
vpc domain 1
peer-keepalive enable
peer-keepalive destination 10.5.0.1 source 10.5.0.2
peer detection enable
exit
exit

На коммутаторах SW3 и SW4 настроить порты и Port-Channel. Разрешить 100 VLAN.

С помощью диагностических команд убедиться, что VPC собрался на SW1 и SW2

show vpc 1

show vpc role

Добавить порт в port-channel по LACP:

5448(Config)# interface 1/0/3
5448(Interface 1/0/2)# addport lag 1
5448(Interface 1/0/2)# interface lag 1
5448(Interface lag 1)# no port-channel static

Добавить порт в статический port-channel:

5448(Config)# interface 1/0/3
5448(Interface 1/0/2)# addport lag 1

Удаление порта из port-channel:
5448(Interface 1/0/2)# deleteport lag 1

Посмотреть настройки port-channel можно командами:

show port-channel brief

show port-channel <number lag>

Примечание:  В show running-config/show interfaces status  можно увидеть интерфейсы 0/3/1-0/3/x- это непосредственной интерфейсы lag, т.е lag 1 = 0/3/1, lag 2 = 0/3/2 и т.д.

2324B(config)#default interface gig0/10
Configuration for these interfaces will be set to default.
It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y
2324B(config)#

В сетях передачи данных довольно часто возникают задачи, связанные с подменой VLAN, добавлением дополнительной метки S-tag (транспортный vlan id) на основе С-tag (клиентский vlan id). На коммутаторах MES5448/MES7048 реализована такая возможность.

Рассмотрим настройку QinQ на примере.

С порта  interface 1/0/1 пакеты с vlan id 10-15 передаются в порт interface 1/0/9  без изменений.  Для vlan id 21 происходит подмена  метки на vlan id 31, для vlan id 22 на vlan id 32. Для vlan  id 23,24 добавляем вторую метку vlan id 25

Настройка функционала производится по следующему алгоритму

1) Определяем uni-p  и nni порты.

  NNI -  порты в сторону выше строящего оборудования. UNI - порты в сторону клиентов

console(Config)# dot1ad mode nni 1/0/9

console(Config)# dot1ad mode uni-p 1/0/1

2) Задаем сервис заданного типа  dot1ad service.  Формат команды dot1ad service service name  svid  svid   e–lan nni  port list

console(Config)# dot1ad service permit10 svid 10 e-lan nni 1/0/9

console(Config)# dot1ad service permit11 svid 11 e-lan nni 1/0/9

console(Config)# dot1ad service permit12 svid 12 e-lan nni 1/0/9

console(Config)# dot1ad service permit13 svid 13 e-lan nni 1/0/9

console(Config)# dot1ad service permit14 svid 14 e-lan nni 1/0/9

console(Config)# dot1ad service permit15 svid 15 e-lan nni 1/0/9

console(Config)# dot1ad service add25 svid 25 e-lan nni 1/0/9

console(Config)# dot1ad service change21 svid 31 e-lan nni 1/0/9

console(Config)# dot1ad service change22 svid 32 e-lan nni 1/0/9

3) При помощи subscribe происходит настройка соответствия   порта UNI и сервиса  dot1ad service.

- Для пропуска трафика  без изменений (vlan id 10-15) необходимо  добавить дублирующий идентификатор вилана  и затем убрать его (remove-ctag)

- Для перемаркировки vlan id (vlan id 21-22) добавляем дополнительный  идентификатор вилана s-tag (vlan id 31-32)  и удаляем с-tag

- Для добавления к c-tag (vlan id  23-24)  нужный s-tag (vlan id 25)

console(Config)# subscribe permit10 permit10-port match cvid 10 remove-ctag

console(Config)# subscribe permit11 permit11-port match cvid 11 remove-ctag

console(Config)# subscribe permit12 permit12-port match cvid 12 remove-ctag

console(Config)# subscribe permit13 permit13-port match cvid 13 remove-ctag

console(Config)# subscribe permit14 permit14-port match cvid 14 remove-ctag

console(Config)# subscribe permit15 permit15-port match cvid 15 remove-ctag

console(Config)# subscribe add25 add23-25 match cvid 23

console(Config)# subscribe add25 add24-25 match cvid 24

console(Config)# subscribe change21 change21-port match cvid 21 remove-ctag

console(Config)# subscribe change22 change22-port match cvid 22 remove-ctag

При выполнении указанных выше настроек итоговая конфигурация коммутатора примет вид

vlan database
vlan 10-40
exit

!
dot1ad mode nni 1/0/9
dot1ad mode uni-p 1/0/1
dot1ad service permit10 svid 10 e-lan nni 1/0/9
dot1ad service permit11 svid 11 e-lan nni 1/0/9
dot1ad service permit12 svid 12 e-lan nni 1/0/9
dot1ad service permit13 svid 13 e-lan nni 1/0/9
dot1ad service permit14 svid 14 e-lan nni 1/0/9
dot1ad service permit15 svid 15 e-lan nni 1/0/9
dot1ad service add25 svid 25 e-lan nni 1/0/9
dot1ad service change21 svid 31 e-lan nni 1/0/9
dot1ad service change22 svid 32 e-lan nni 1/0/9

interface 1/0/1
no shutdown
dot1ad mode uni-p
subscribe permit10 permit10-port match cvid 10 remove-ctag
subscribe permit11 permit11-port match cvid 11 remove-ctag
subscribe permit12 permit12-port match cvid 12 remove-ctag
subscribe permit13 permit13-port match cvid 13 remove-ctag
subscribe permit14 permit14-port match cvid 14 remove-ctag
subscribe permit15 permit15-port match cvid 15 remove-ctag
subscribe add25 add23-25 match cvid 23
subscribe add25 add24-25 match cvid 24
subscribe change21 change21-port match cvid 21 remove-ctag
subscribe change22 change22-port match cvid 22 remove-ctag
vlan acceptframe admituntaggedonly
vlan ingressfilter
vlan participation include 10-15,25,31-32
vlan tagging 10-15,25,31-32
exit

interface 1/0/9
no shutdown
dot1ad mode nni
vlan participation include 10-15,25,31-32
vlan tagging 10-15,25,31-32
mode dvlan-tunnel
exit

Требуется консольное подключение.  Перезагрузить коммутатор, дождаться вывода строки:

Autoboot in 5 seconds

Нажать q.  Ввести 2 команды:

=> setenv boot_mode 4
=> bootstk

Дождаться загрузки коммутатора. При выводе строки:

User Name:

Нажать Enter без ввода пользователя.

console#

По умолчанию протоколы telnet, ssh отключены. Для включения используются команды:

ip ssh server enable

ip telnet server enable

Команды выполняются в exec-режиме.

Show-команды для проверки работы:

show ip ssh

show telnetcon

Настройка аутентификации, авторизации производится следующим образом

aaa authentication login "radius" radius local
aaa authorization exec "radius" radius local
radius server host auth 10.0.0.1
radius server key auth 10.0.0.1
radius
line telnet
login authentication radius
authorization exec radius
exit

Устранение неполадок.

show running-config

show radius servers

show radius

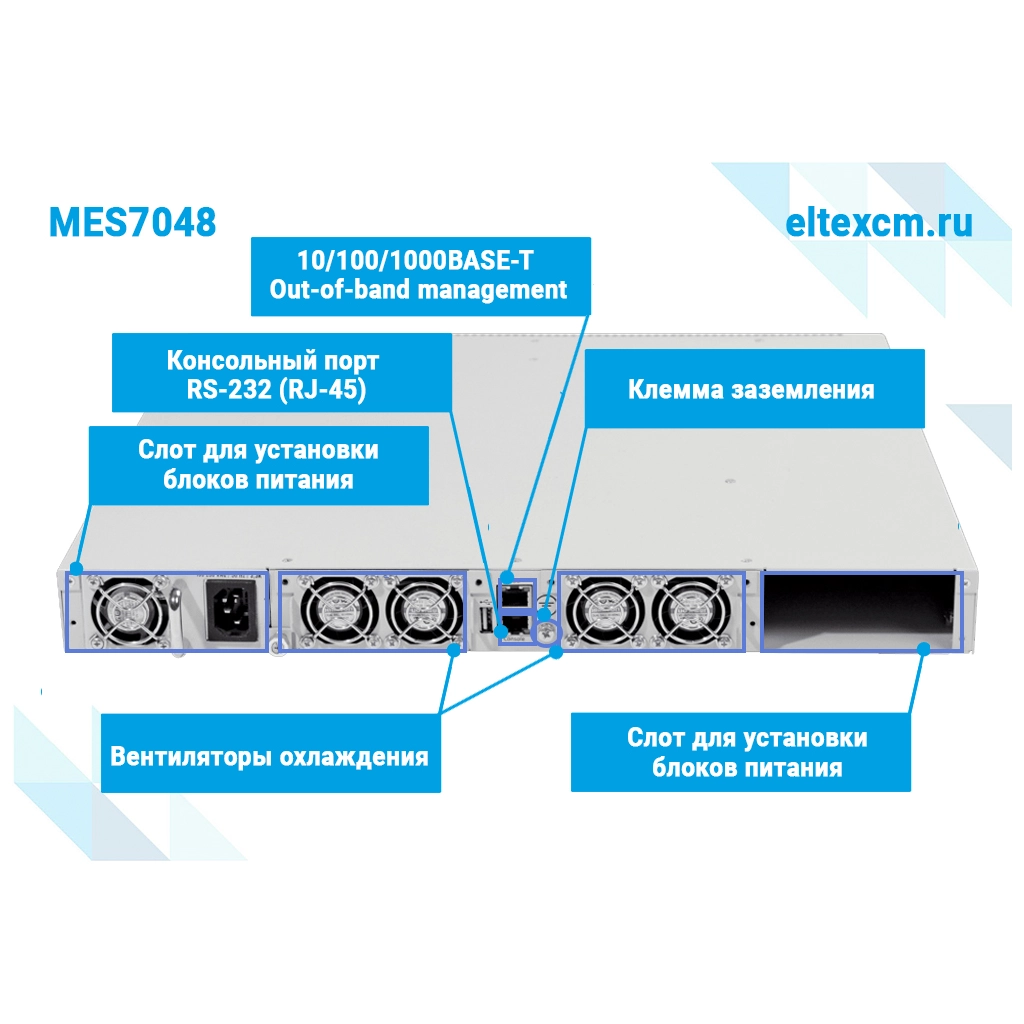

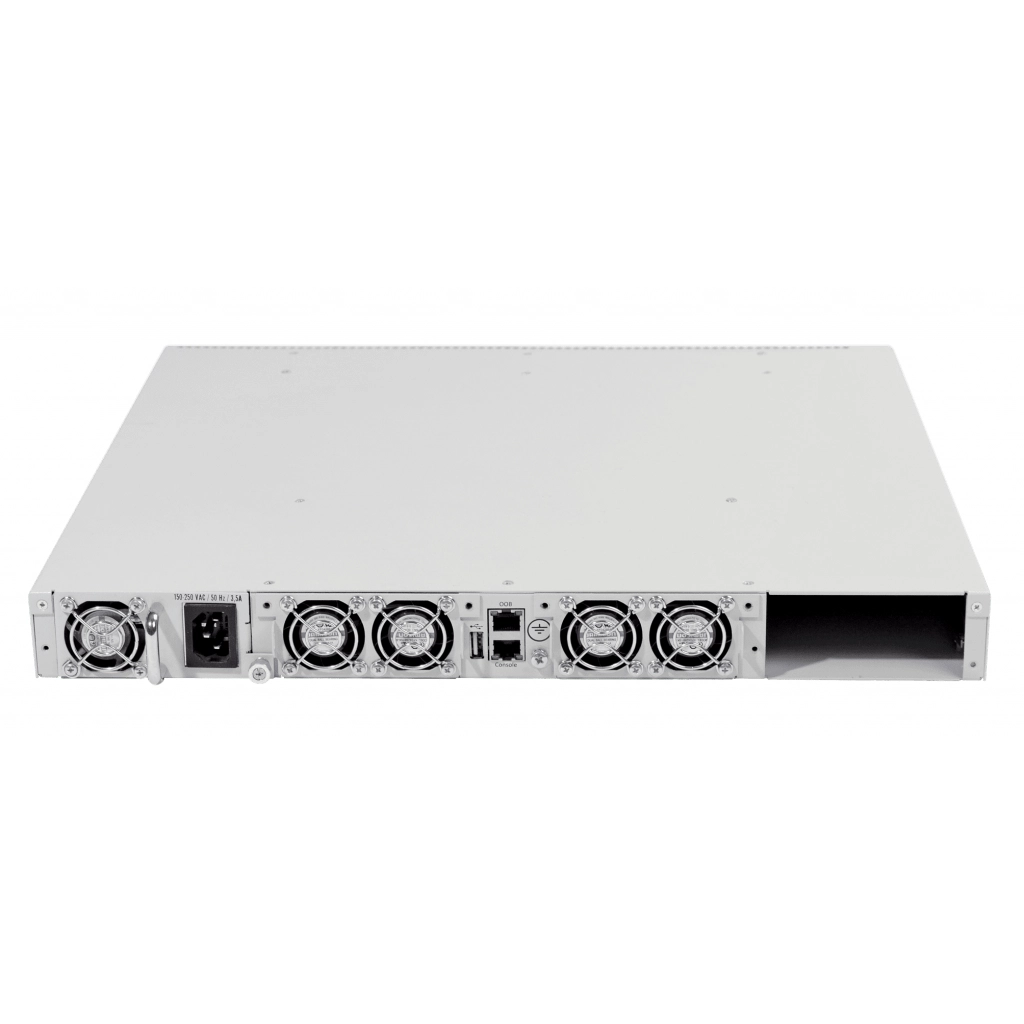

На MES5448/MES7048 в качестве OOB-порта используется Serviceport, расположенный на задней панели устройства.

1)Настройка статического IPv4-адреса

console# serviceport protocol none

console# serviceport ip 10.10.10.2 255.255.255.0 10.10.10.1

2)Настройка получения адреса по DHCP

console# serviceport protocol dhcp

Просмотр настроек порта:

console# show serviceport

Interface Status............................... Up
IP Address..................................... 0.0.0.0
Subnet Mask.................................... 0.0.0.0
Default Gateway................................ 0.0.0.0
IPv6 Administrative Mode....................... Enabled
IPv6 Prefix is ................................ fe80::e2d9:e3ff:fed6:9681/64
Configured IPv4 Protocol....................... DHCP
Configured IPv6 Protocol....................... None
IPv6 AutoConfig Mode........................... Disabled
Burned In MAC Address.......................... E0:D9:E3:D6:96:81

Примечание: Работа OOB-портов  в стеке устройств. Настройки Serviceport переходят между юнитами стека. MAC-IP у них один и тот же, но в UP только порт на текущем master-юните, поэтому нужно подключать патчкорды в оба порта OOB на обоих юнитах стека (master и backup).

Конфигурацию будем выполнять на базе коммутатора MES2324.

1.    Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

MES2324B(config)#tacacs-server host 192.168.10.5 key secret

2.    Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

MES2324B(config)#aaa authentication login authorization default tacacs local

Примечение: На коммутаторах серии 23xx, 33xx, 53xx используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 4.0.6 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке. На коммутаторах серии 1000, 2000, 3000 уже имеется этот функционал.

3.    Установить способ аутентификации при повышении уровня привилегий:

MES2324B(config)#aaa authentication enable authorization default tacacs enable

Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

4.    Создать учетную запись:

MES2324B(config)#username tester password eltex privilege 15

5.    Задать пароль на доступ в привилегированный режим:

MES2324B(config)#enable password eltex

6.  Разрешить ведение учета (аккаунта) для сессий управления.

MES2324B(config)#aaa accounting login start-stop group tacacs+

7.  Включить ведение учета введенных в CLI команд по протоколу tacacs+.

MES2324B(config)#aaa accounting commands stop-only group tacacs+

Примечание: По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

Команда для просмотра лимитов по очередям и текущей скорости  для трафика в каждой очереди отображается по команде:

console# show cpu-traffic rate-limit queue

В текущей версии ПО на коммутаторе используются только первые 7 очередей.

Начиная с версии ПО 8.4.0.7, увеличен лимит для всех очередей до 10K pps. Команда для изменения лимита очереди:

console(Config)# cpu-traffic rate-limit queue X Y

где X - номер очереди, Y - лимит для очереди.

Остановимся подробней на пункте 3. С 1,2 пунктами вопров возникнуть не должно.

В первую очередь необходимо собрать как можно больше информации.   К диагностике добавить подробное описание наблюдаемой ситуации.

Диагностика:

1. Подключиться по telnet/ssh (если удаленного доступа нет, то по консоли) и снять выводы в момент проблемы.
   show running-config
   show bootvar
   show version
   show stack-status
   show stack-port
   show interfaces status all
   show fiber-ports optical-transceiver all
   show fiber-ports optical-transceiver-info all
   show logging persistent
   show logging buff
   debug tech-support

   unit_id - номер юнита в стеке. Выполнить команду для всех юнитов.
   Предварительно в терминале включить запись истории.
2. Описать схема подключения стека;
3. Есть ли индикация на стековых портах?
4. Производились ли какие-то действия, приведшие к возникновению проблемы или произошла она сама по себе?
5. Работают ли со стеком скрипты, мониторится ли коммутатор по snmp? Если так, просим предоставить информацию по скриптам и перечень OID.

console# show tech-support file

Выгрузить файл  можно командой. Например, для tftp

console# copy nvram:tech-support tftp://x.x.x.x/<fail name>

Это относится как к 100M, так и к 1000M трансиверам.
Для SFP+ стандарт SFF-8431. Для QSFP+ стандарты SFF-8635 и SFF-8436. Для QSFP28 стандарт SFF-8635.
К конкретным производителям привязки нет.

Настроить BFD-сессию между двумя коммутаторами:

SW1:

feature bfd
bfd interval 200 min_rx 200 multiplier 3
router bgp 64700
bgp router-id 1.1.1.1
neighbor 4.0.0.2 fall-over bfd

SW2:

feature bfd
bfd interval 200 min_rx 200 multiplier 3
router bgp 64700
neighbor 4.0.0.1 fall-over bfd
exit

Значения:

- interval – минимальный интервал передачи для обнаружения ошибки;

- min_rx – минимальный интервал приёма для обнаружения ошибки.

- multiplier – количество потерянных пакетов до разрыва сессии

Проверить состояние BFD сессии:

show bfd neighbors details

Указать режим работы клиента

(config)# sntp client mode unicast

Команда задает интервал опроса одноадресного клиента SNTP:

(config)# sntp unicast client poll-retry 10

Задать адрес сервера

(config)# sntp server "192.168.1.1"

Указать временную зону

(config)# clock timezone 3 minutes 0

aaa authentication login "tacacs" tacacs local
aaa authorization exec "tacacs" tacacs local
line ssh
login authentication tacacs
authorization exec tacacs
exit
tacacs-server host "10.0.0.1"
key “tacacs”

Можно настроить более 2х серверов.

Устранение неполадок:

show run
show tacacs

1. Создать Management ACL с указанием IP-адреса источника:

console# configure

console(Config)# management access-list MGMT

console(config-macal)# permit ip-source 192.168.2.1

console(config-macal)# exit

Варианты permit/deny managment access-list:

ethernet - по порту

port-channel - по группе портов

ip-source - по IP адресу

vlan - по номеру VLAN

Протоколы:

service {any, http, https, snmp, sntp, ssh, telnet, tftp}

Примеры:

Разрешить управление только по SNMP,  остальные сервисы запретить:

(config-macal)# permit service snmp

Разрешить управление с указанием IP-адреса источника:

(config-macal)# permit ip-source 192.168.2.1

Разрешить управление во VLAN 1 по Telnet, остальные сервисы запретить:

(config-macal)# permit vlan 1 service telnet

Разрешить управление через 1/0/1 порт по SSH, остальные сервисы запретить:

(config-macal)# permit ethernet 1/0/1 service ssh

2. Применить созданный Management ACL:

console(Config)# management access-class MGMT

Для просмотра информации по созданным и примененным листам необходимо воспользоваться командами show:

console# show management access-list

List Name...................................... MGMT

List Admin Mode................................ Enabled

Packets Filtered............................... 0

Rules:

permit ip-source 192.168.2.1 mask 255.255.255.255 priority 1

NOTE: All other access is implicitly denied.

console# show management access-class

Management access-class is enabled, using access list MGMT.

Проверка настроек SNMP:

console# show snmp

Настройка отправки SNMP-trap:

console(Config)# snmp-server host 192.168.2.1 traps version 2 public

По умолчанию не для всех события генерируются snmp-trap. Для включения новых событий используется команды:

console(Config)# snmp-server enable traps {bgp, cpu, linkmode, memory, multiusers, sensor, storage, stpmode, violation, vrrp}

Для включения всех snmp-trap достаточно ввести команду snmp-server enable traps без указания конкретных событий

Проверка активных SNMP-trap:

console# show snmp

SNMPv3:

snmp-server engineid local 01234abcd1234ab1
snmp-server view "iso" internet included
snmp-server group "gr1" v3 auth notify "iso" read "iso" write "iso"
snmp-server group "gr1" v3 priv notify "iso" read "iso" write "iso"
snmp-server user "user1" gr1 auth-md5 12345678 priv-des 12345678
