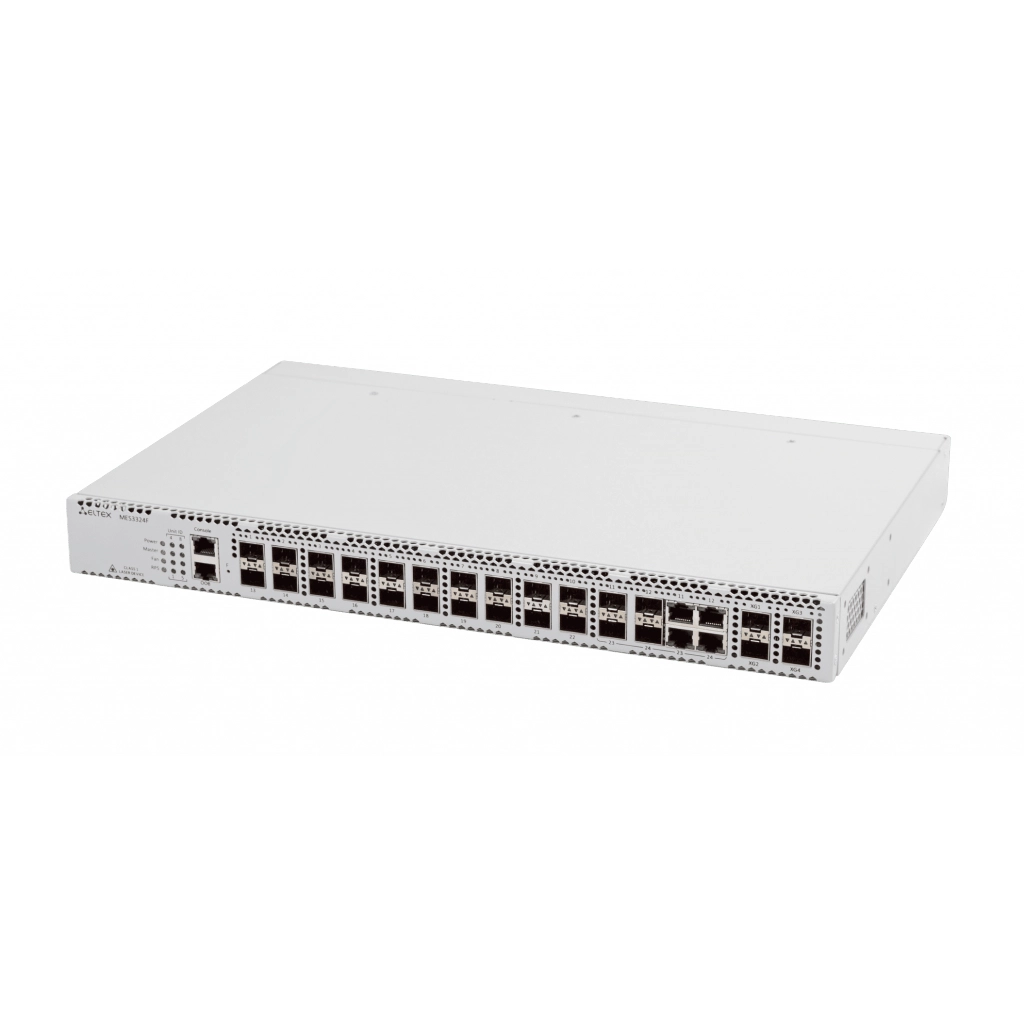

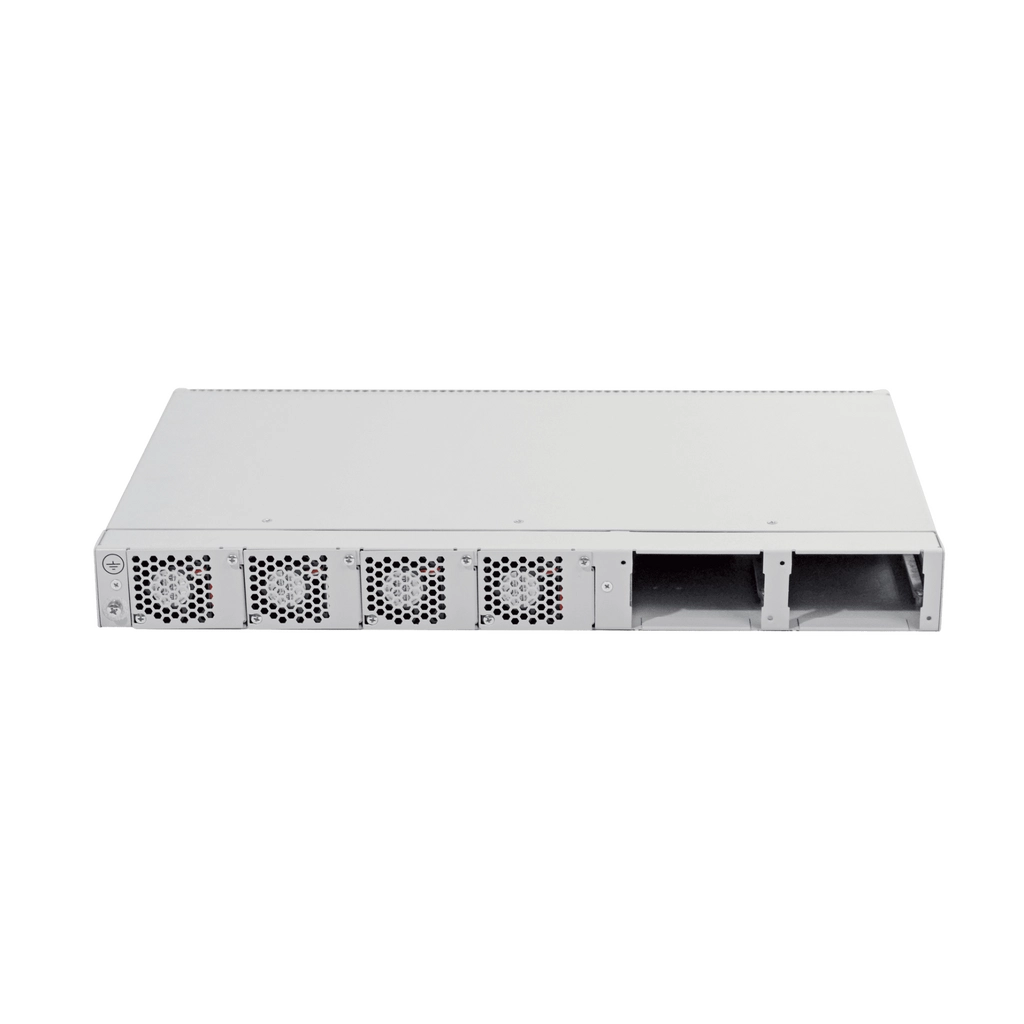

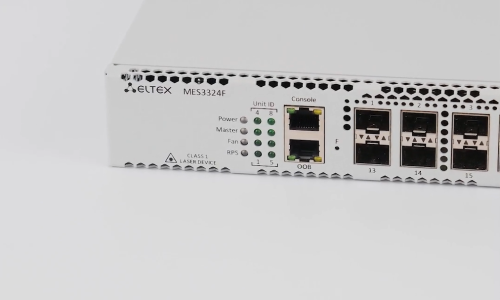

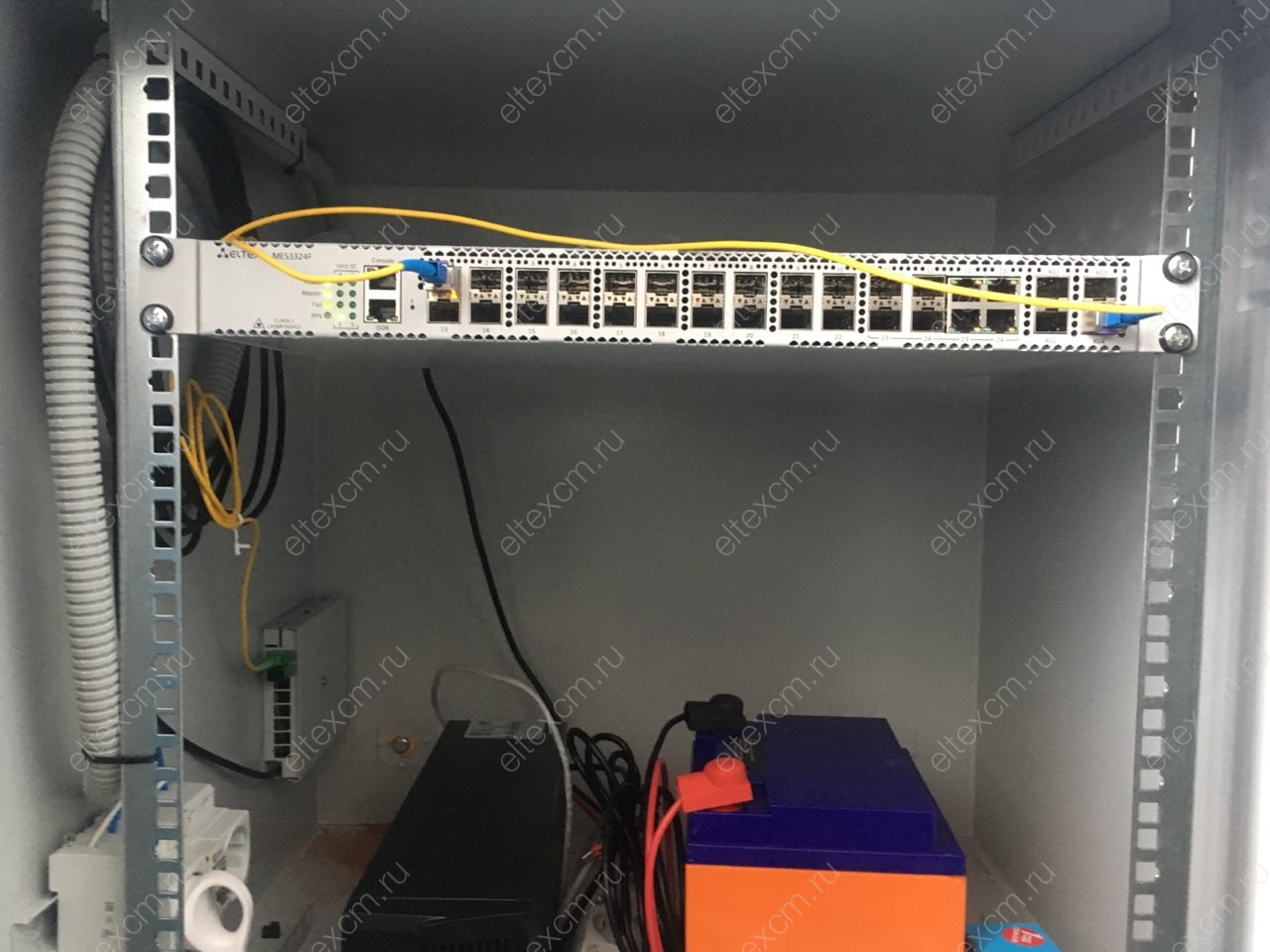

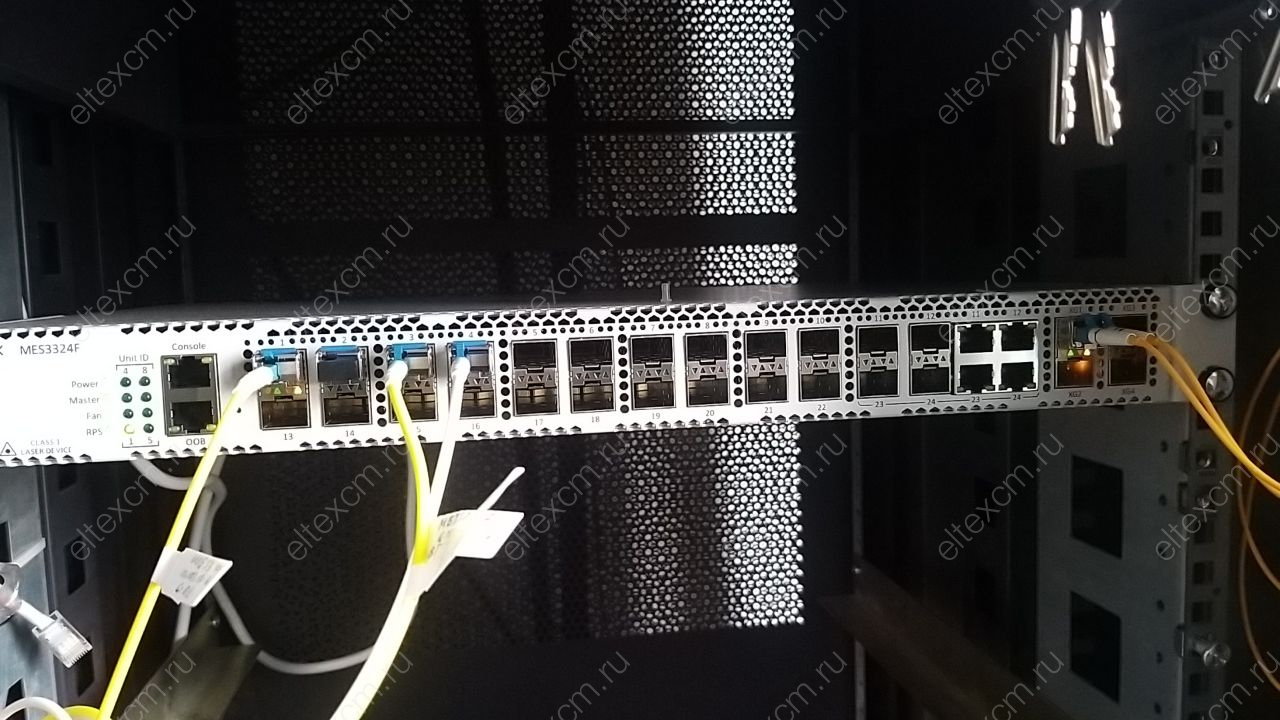

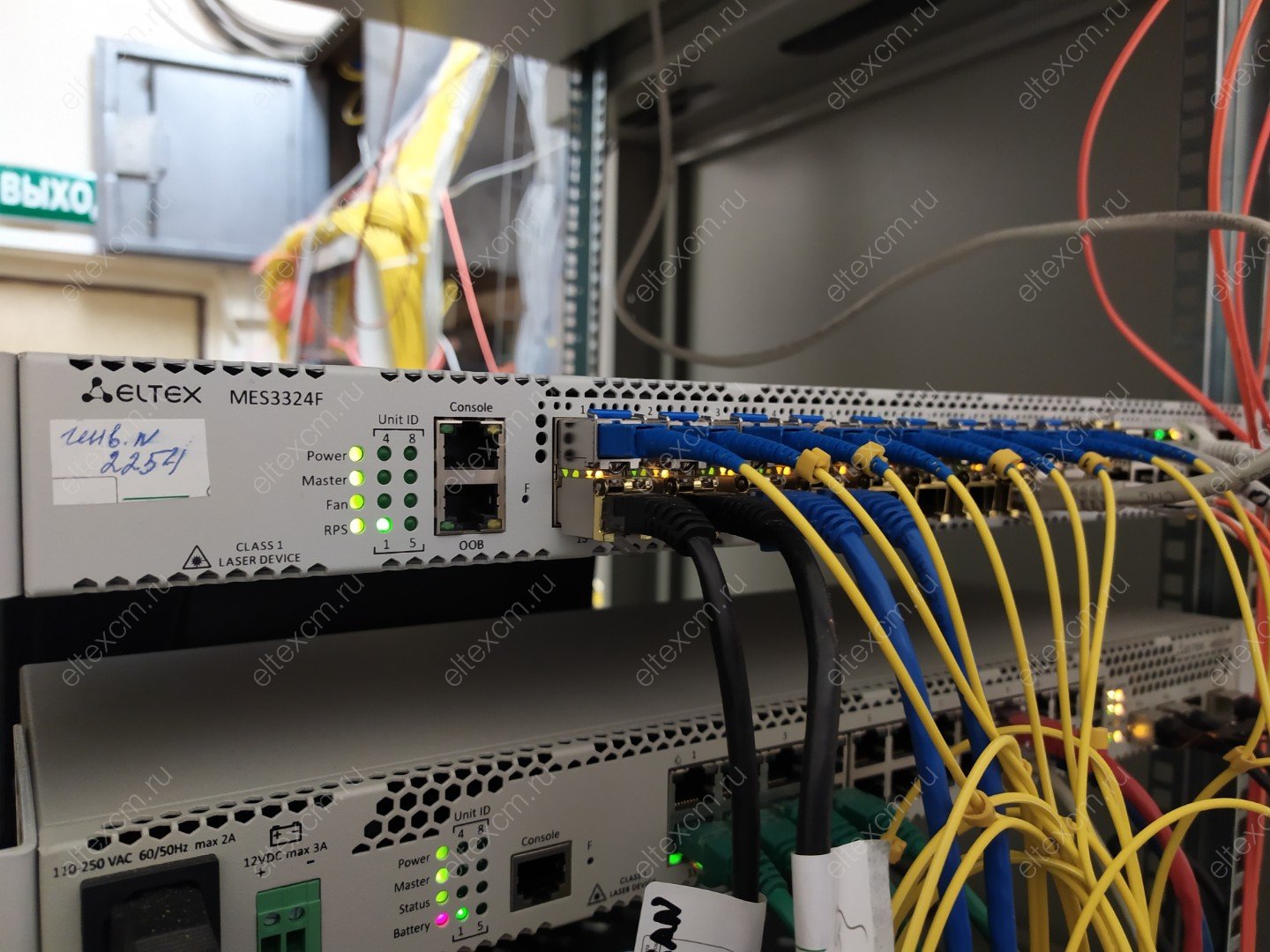

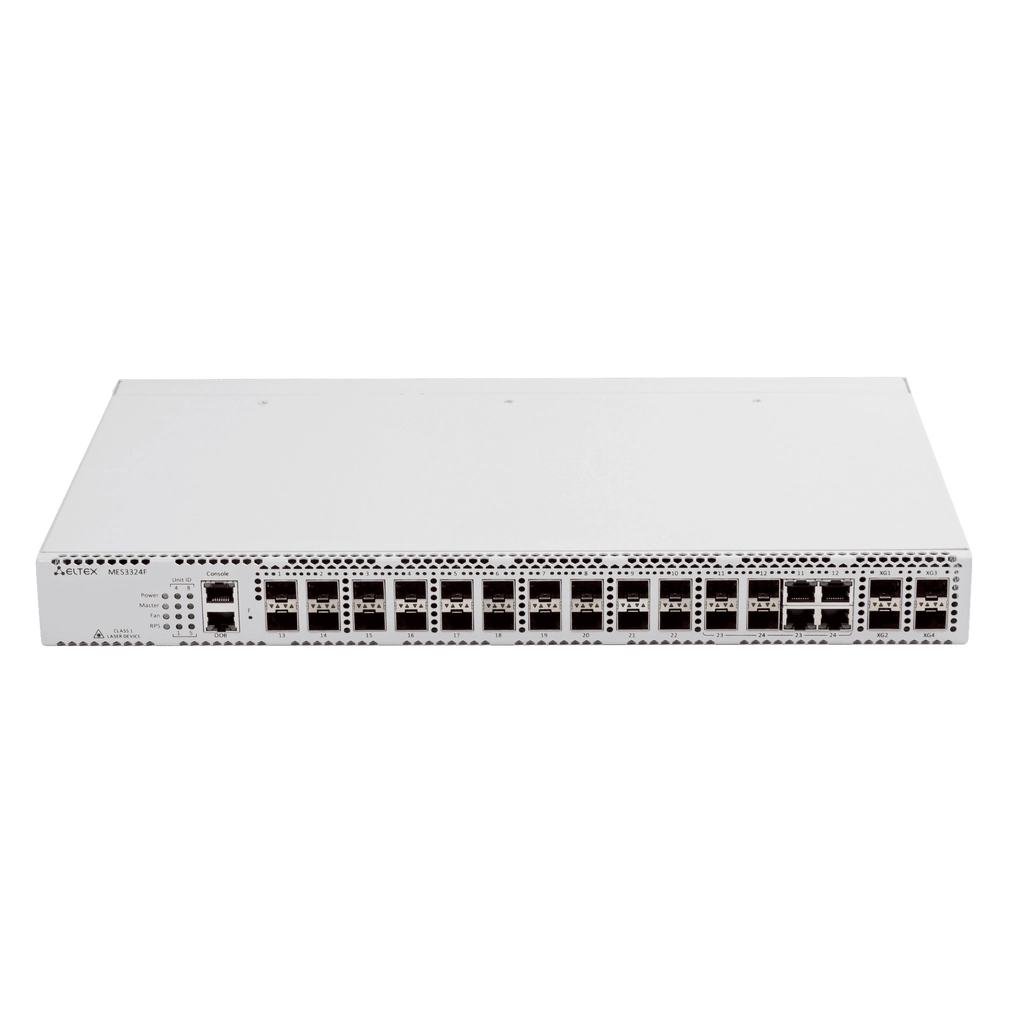

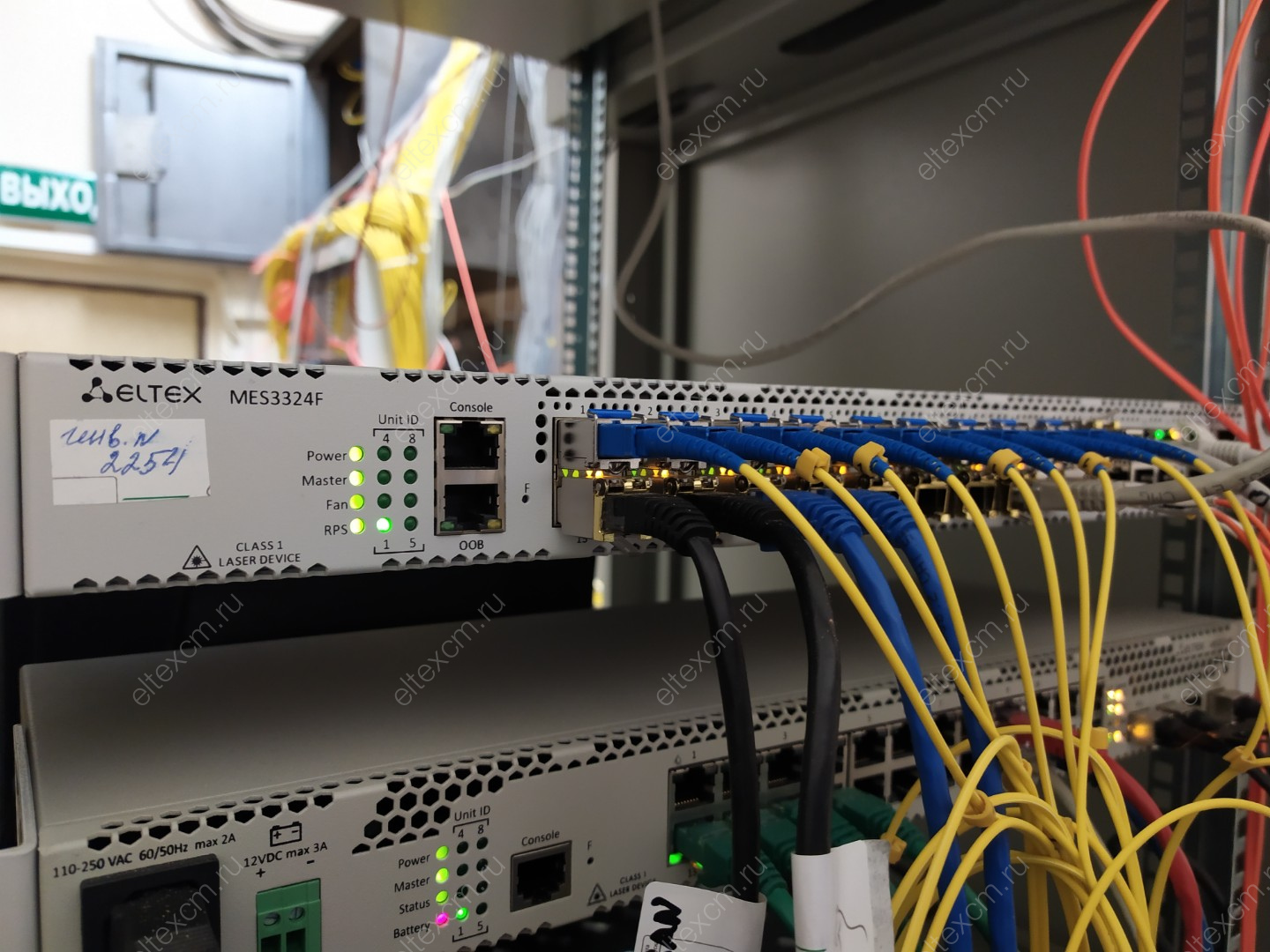

MES3324F Eltex | Коммутатор 24 порта SFP, 4 порта SFP+

Хит

Агрегирующий Ethernet-коммутатор MES3324F, 20 портов 1000Base-X(SFP), 4 комбинированных порта 10/100/1000Base-T/1000Base-X(SFP), 4 порта 10GBase-X(SFP+), L2+, L3

ОКПД2 КТРУ: 26.30.11.110-00000041
Eltex
Артикул: MES3324F
Цена GPL
В наличии
Москва 5 шт
Новосибирск 4 шт
Транзит с завода 0 шт
Гарантия: 12 мес.
Скидка с первого заказа!
Мы дилер №1 Eltex
Порты UPLINK 4
Особенности
Уровень коммутатора L3
MAC-таблица 16K
Downlink кол-во портов 24
Downlink скорость портов 10G
Установка в стойку 1U
Разъем для АКБ
POE
Кол-во устройств в стеке 8
Питание 2 смен.БП
Тип аплинка 10G
Размер коробки ШхВхГ, мм 520 x 85 x 400
Вес брутто, кг 4.13

Ключевые преимущества

  • Пропускная способность 128 Гбит/с
  • Неблокируемая коммутационная матрица
  • 4 порта 10G в базовой конфигурации
  • Коммутатор уровня L3
  • Стекирование до 8 устройств
  • Резервирование источников питания с возможностью горячей замены
  • Дублированная система вентиляции
  • Front-to-Back вентиляция

Краткое описание

MES3324F - коммутатор агрегации, предназначенный для использования в операторских сетях в качестве коммутатора уровня агрегации района или транспортного коммутатора. Устройство имеет значительный запас по производительности благодаря универсальным интерфейсам.MES3324F коммутатор агрегации на базе чипа нового поколения от Marvel 98DX3336. Данный чип обеспечивает расширенный функционал L3 с большим запасом производительности.

В первых версиях ПО для коммутатора MES3324F реализован функционал L2+, в дальнейшем планируется переход на полноценный L3, с более широкими возможностями в сравнении с MES3124F

Основные отличия MES3324F от коммутатора MES3124F:

  • Новый пакетный процессор Marvel 98DX3336 с функционалом L3
  • Большее количество маршрутов динамической маршрутизации
  • В перспективе поддержка L3 протоколов: PIM-DM, BGP, MPLS
  • 1 порт OOB (изолированная IP сеть для управления)

Два модуля питания в режиме горячей замены

В коммутатор MES3324F можно установить два модулей питания. Для заказа доступны модули PM75-48/12 (48V DC) и PM160-220/12 (220V AC). Возможна любая комбинация модулей, в том числе, можно заказать коммутатор с одним модулем.

Пакетный процессор Marvell 98DX3336-A1 (PonCat3)

Интерфейсы
  • 20 портов 1000BASE-X/100BASE-FX (SFP)
  • 4 порта 10/100/1000BASE-T/ 1000BASE-X/100BASE-FX Combo
  • 4 порта 10GBASE-R (SFP+)/1000BASE-X (SFP)
  • 1 порт 10/100/1000BASE-T (OOB)
  • 1 консольный порт RS-232 (RJ-45)
Производительность
  • Пропускная способность - 128 Гбит/с
  • Производительность на пакетах длиной 64 байта1 - 95 MPPS
  • Объем буферной памяти - 1,5 Мбайт
  • Объем ОЗУ (DDR3) - 512 Мбайт
  • Объем ПЗУ (RAW NAND) - 512 Мбайт
  • Таблица MAC-адресов - 16K
  • Количество ARP-записей2 - 4023
  • Таблица VLAN - 4094
  • Количество правил SQinQ - 1320 (ingress)/72 (egress)
  • Количество правил ACL - 3006
    • Количество маршрутов L3 IPv4 Unicast3 - 12866
    • Количество маршрутов L3 IPv6 Unicast3 - 3222
    • Количество L2 Multicast групп - 4K
    • Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 4024
    • Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 1006
    • Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
    • Количество VRRP-маршрутизаторов - 50
    • Максимальный размер ECMP-групп - 8
    • Количество L3-интерфейсов - 2 048
    • Качество обслуживания QoS - 8 выходных очередей для каждого порта
    • Размер Jumbo-фреймов - 10 240 Байт
    • Стекирование -  8 устройств
      Функции интерфейсов
      • Защита от блокировки очереди (HOL)
      • Поддержка обратного давления (Back Pressure)
      • Поддержка Auto MDI/MDIX
      • Поддержка сверхдлинных кадров (Jumbo Frames)
      • Управление потоком (IEEE 802.3X)
      • Зеркалирование портов (Port Mirroring)
      • Стекирование
      Функции при работе с МAC-адресами
      • Независимый режим обучения в каждой VLAN
      • Поддержка многоадресной рассылки (MAC Multicast Support)
      • Регулируемое время хранения MAC-адресов
      • Статические записи MAC (Static MAC Entries)
      • Логирование событий MAC Flapping
      Поддержка VLAN
      • Поддержка Voice VLAN
      • Поддержка 802.1Q
      • Поддержка Q-in-Q
      • Поддержка Selective Q-in-Q
      • Поддержка GVRP
      Функции L2 Multicast
      • Поддержка профилей Multicast
      • Поддержка статических Mullticast-групп
      • Поддержка IGMP Snooping v1,2,3
      • Поддержка IGMP snooping Fast Leave на основе хоста/порта
      • Поддержка Pim-Snooping
      • Поддержка функции IGMP proxy-report
      • Поддержка авторизации IGMP через RADIUS
      • Поддержка MLD Snooping v1,2
      • Поддержка IGMP Querier
      • Поддержка MVR
      Функции L2
      • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
      • Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
      • Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
      • Поддержка STP Multiprocess
      • Поддержка PVSTP+
      • Поддержка RPVSTP+
      • Поддержка Spanning Tree Fast Link option
      • Поддержка STP Root Guard
      • Поддержка STP Loop Guard
      • Поддержка BPDU Filtering
      • Поддержка STP BPDU Guard
      • Поддержка Loopback Detection (LBD) на основе VLAN
      • Поддержка ERPS (G.8032v2)
      • Поддержка Flex-link
      • Поддержка Private VLAN, Private VLAN Trunk
      • Поддержка Layer 2 Protocol Tunneling (L2PT)
      Функции L3
      • Статические IP-маршруты
      • Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP4 (IPv4 Unicast, IPv4 Multicast)
      • Поддержка протокола BFD (для BGP)
      • Address Resolution Protocol (ARP)
      • Поддержка Proxy ARP
      • Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
      • Поддержка протокола VRRP
      • Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
      • Балансировка нагрузки ECMP
      • Поддержка функции IP Unnumbered
      • Поддержка протокола GRE
      Функции Link Aggregation
      • Создание групп LAG
      • Объединение каналов с использованием LACP
      • Поддержка LAG Balancing Algorithm
      • Поддержка Multi-Switch Link Aggregation Group (MLAG)
      Поддержка IPv6
      • Функциональность IPv6 Host
      • Совместное использование IPv4, IPv6
      Сервисные функции
      • Виртуальное тестирование кабеля (VCT)
      • Диагностика оптического трансивера
      • Green Ethernet
      Функции обеспечения безопасности
      • Защита от несанкционированных DHCP-серверов (DHCP Snooping)
      • Опция 82 протокола DHCP
      • IP Source Guard
      • Dynamic ARP Inspection
      • First Hop Security
      • Поддержка sFlow
      • Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
      • Проверка подлинности по портам на основе 802.1x
      • Guest VLAN
      • Система предотвращения DoS-атак
      • Сегментация трафика
      • Фильтрация DHCP-клиентов
      • Предотвращение атак BPDU
      • Фильтрация NetBIOS/NetBEUI
      • PPPoE Intermediate Agent
      Основные функции качества обслуживания (QoS):
      • Статистика QoS
      • Ограничение скорости на портах (shaping, policing)
      • Поддержка класса обслуживания 802.1p
      • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
      • Управление полосой пропускания
      • Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
      • Три цвета маркировки
      • Назначение меток CoS/DSCP на основании ACL
      • Назначение меток VLAN на основании ACL
      • Настройка приоритетов 802.1p для VLAN управления
      • Перемаркировка DSCP to CoS, CoS to DSCP
      • Назначение меток 802.1p DSCP для протокола IGMP
      ОАМ
      • 802.3ah Ethernet Link OAM
      • Dying Gasp
      • 802.1ag Connectivity Fault Management (CFM)
      • 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
      ACL (Списки управления доступом)
      • L2-L3-L4 ACL (Access Control List)
      • Поддержка Time-Based ACL
      • IPv6 ACL
      • ACL на основе:
        • Порта коммутатора
        • Приоритета 802.1p
        • VLAN ID
        • EtherType
        • DSCP
        • Типа протокола
        • Номера порта TCP/UDP
        • Содержимого пакета, определяемого пользователем (User Defined Bytes)
      Основные функции управления
      • Загрузка и выгрузка конфигурационного файла по TFTP
      • Перенаправление вывода команд CLI в произвольный файл на ПЗУ
      • Протокол SNMP
      • SNTP (Simple Network Time Protocol)
      • NTP (Network Time Protocol)
      • Интерфейс командной строки (CLI)
      • Web-интерфейс
      • Syslog
      • Traceroute
      • LLDP (802.1ab) + LLDP MED
      • Возможность обработки трафика управления с двумя заголовками 802.1Q
      • Поддержка авторизации вводимых команд с помощью сервера TACACS+
      • Управление доступом к коммутатору – уровни привилегий для пользователей
      • Блокировка интерфейса управления
      • Локальная аутентификация
      • Фильтрация IP-адресов для SNMP
      • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
      • Функция Change of Authorization (CoA)
      • Сервер SSH, сервер Telnet
      • Клиент SSH, клиент Telnet
      • Удаленный запуск команд посредством SSH
      • Поддержка SSL
      • Поддержка макрокоманд
      • Журналирование вводимых команд
      • Системный журнал
      • DHCP Relay (Option 82)
      • DHCP Option 12
      • DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
      • Добавление тега PPPoE Circuit-ID
      • Flash File System
      • Команды отладки
      • Механизм ограничения трафика в сторону CPU
      • Шифрование пароля
      • Восстановление пароля
      • Ping (поддержка IPv4/IPv6)
      • Сервер DNS (Resolver)
      Функции мониторинга
      • Статистика интерфейсов
      • Удаленный мониторинг RMON/SMON
      • Поддержка IP SLA
      • Поддержка мониторинга загрузки CPU по задачам и по типу трафика
      • Мониторинг оперативной памяти (RAM)
      • Мониторинг температуры
      • Мониторинг TCAM
      Стандарты MIB/IETF
      • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
      • RFC 1212 Concise MIB Definitions
      • RFC 1213 MIB II
      • RFC 1215 MIB Traps Convention
      • RFC 1493, 4188 Bridge MIB
      • RFC 1157, 2571-2576 SNMP MIB
      • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
      • RFC 1271,1757, 2819 RMON MIB
      • RFC 2465 IPv6 MIB
      • RFC 2466 ICMPv6 MIB
      • RFC 2737 Entity MIB
      • RFC 4293 IPv6 SNMP Mgmt Interface MIB
      • Private MIB
      • RFC 3289 DIFFSERV MIB
      • RFC 2021 RMONv2 MIB
      • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
      • RFC 2668 802.3 MAU MIB
      • RFC 2674, 4363 802.1p MIB
      • RFC 2233, 2863 IF MIB
      • RFC 2618 RADIUS Authentication Client MIB
      • RFC 4022 MIB для TCP
      • RFC 4113 MIB для UDP
      • RFC 2620 RADIUS Accounting Client MIB
      • RFC 2925 Ping & Traceroute MIB
      • RFC 768 UDP
      • RFC 791 IP
      • RFC 792 ICMPv4
      • RFC 2463, 4443 ICMPv6
      • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
      • RFC 793 TCP
      • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
      • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
      • RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
      • RFC 826 ARP
      • RFC 854 Telnet
      Физические характеристики и параметры окружающей среды
      • Максимальная потребляемая мощность - 45 Вт
      • Питание:
        • Сеть переменного тока: 100-240В, 50-60 Гц;
        • Сеть постоянного тока: 36-72В
      • Варианты питания:
        • Один источник питания постоянного или переменного тока
        • Два источника питания постоянного или переменного тока с возможностью горячей замены
      • Рабочая температура окружающей среды от -10  до +45° С
      • Температура хранения от -50  до +70° С
      • Рабочая влажность не более 80%
      • Охлаждение: Вентиляция Front-to-Back, 4 вентилятора
      • Исполнение: 19",1U
      • Размеры (ШхВхГ), мм: 430x44x275
      • Масса 3,50 кг

      1 Значение указано для односторонней передачи
      Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
      3 Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
      Поддержка протокола BGP предоставляется по лицензии
        MES3324F
        Ethernet-коммутатор MES3324F, 20 портов 1000Base-X(SFP), 4 комбинированных порта 10/100/1000Base-T/1000Base-X(SFP), 4 порта 10GBase-R (SFP+), L3, 2 слота для модулей питания
        PM160-220/12
        Модуль питания PM160-220/12, 220V AC, 160W
        PM100-48/12
        Модуль питания PM100-48/12, 48V DC, 100W
        Шнур питания  (в случае комплектации модулем питания на 220В)
        Шнур питания (в случае комплектации модулем питания на 220В)
        Комплект крепления в 19"стойку
        Комплект крепления в 19"стойку
        Руководство по эксплуатации (поставляется на CD-диске)
        Руководство по эксплуатации (поставляется на CD-диске)
        Сертификат
        Сертификат
        Паспорт
        Паспорт
        [MES] Сброс настроек интерфейса в default
        Пример настройки интерфейса:

        2324B(config)#default interface gig0/10
        Configuration for these interfaces will be set to default.
        It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y
        2324B(config)#

        [MES] Настройка GVRP
        GARP VLAN Registration Protocol (GVRP) – протокол VLAN-регистрации.

        Протокол позволяет распространить по сети идентификаторы VLAN. Основной функцией протокола GVRP является обнаружение информации об отсутствующих в базе данных коммутатора VLAN-сетях при получении сообщений GVRP. Получив информацию об отсутствующих VLAN, коммутатор добавляет ее в свою базу данных, как Type  - dynamicGvrp .



        Пример настройки switch1

        Распространить vlan 300 по сети.

        console(config)# gvrp enable
        console(config)# interface gigabitethernet1/0/1
        console(config-if)# gvrp enable
        console(config-if)# swichport mode trunk
        console(config-if)# swichport trunk allowed add 100,300

        Пример настройки на switch2

        console(config)# gvrp enable
        console(config)# interface gigabitethernet1/0/1
        console(config-if)# gvrp enable
        console(config-if)# swichport mode trunk
        console(config-if)# swichport trunk allowed add 100

        27-Jul-2016 11:53:25 %VLAN-I-GVRPAddVlan: Dynamic VLAN Vlan 300 was added by GVRP
        27-Jul-2016 11:53:25 %VLAN-I-GVRPAddPort: Dynamic port gi1/0/1 was added to VLAN Vlan 300 by GVRP

        switch2#sh vlan
        Vlan mode: Basic

        Vlan Name Tagged ports Untagged ports Type Authorization
        1 - - gi1/0/1-7,gi1/0/9-28,Po1- Default Required
        100 - gi1/0/1 - permanent Required
        300 - gi1/0/1 - dynamicGvrp Required



        По умолчанию VLAN c  Type  - dynamicGvrp нельзя  назначить на порт.  Для этого  vlan  нужно добавить  в vlan database.



        Начиная с версии 4.0.9 и 1.1.48/2.5.48 доступен функционал отключения анонса по gvrp определенного vlan. Используется команда gvrp advertisement-forbid в контесте конфигурирования interface vlan.

        console(config)#interface vlan 1

        console(config-if)#gvrp advertisement-forbid

        В версии 4.0.11 появился функционал автоматического сохранения в динамического vlan, полученного по gvrp,  в vlan database.  Для настройки используется команда  gvrp static-vlan в режиме глобального конфигурирования.

        [MES] Настройка PVST
        Настройка протокола PVST доступна для коммутаторов серий MES2300/3300/5300, начиная с версии ПО 4.0.10

        Для включения протокола PVST необходимо использовать команду:

        spanning-tree mode pvst



        Для создания VLAN- участников PVST:

        vlan database

        vlan 2-64



        Данные VLAN требуется добавить на интерфейсы:

        interface gigabitethernet1/0/14

        switchport mode trunk

        switchport trunk allowed vlan add 2-64



        Максимальное количество VLAN участников PVST - 64.

        [MES] Настройка radius-сервера на коммутаторах MES
        Настройка radius-сервера доступна для коммутаторов серий MES2300/3300/5300.

        radius-сервер может использоваться для 802.1x аутентификации и для аутентификации учётных записей на других коммутаторах.



        Включение radius-сервера:

        radius server enable



        Настройка адреса коммутатора доступа (клиента) и ключа:

        encrypted radius server secret key secret ipv4-address 192.168.1.10



        Конфигурация групп и привязка к ним уровней привилегий:

        radius server group admin
        vlan name test
        privilege-level 15
        exit
        !
        radius server group priv1
        privilege-level 1
        exit

        Настройка логина и пароля для учётных записей, привязка их к группам:
        radius server user username priv1 group priv1 password priv1
        radius server user username tester group admin password tester

        [MES] Настройка dhcp server
        Пример настройки для VLAN 101

        Отключить DHCP client в vlan 1

        • interface vlan 1
        • no ip address dhcp

        Включить DHCPсервер и настроить пул выдаваемых адресов:

        • ip dhcp server
        • ip dhcp pool network Test
        • address low 192.168.101.10 high 192.168.101.254 255.255.255.0
        • default-router 192.168.101.2
        • dns-server 10.10.10.10
        • exit

        Задать для интерфейса VLAN101 IPадрес и сетевую маску (это будет адрес DHCPсервера) :

        • interface vlan 101
        • ip address 192.168.101.1 255.255.255.0
        • exit

        Назначить VLAN101 на Ethernet порт, к которому подключен пользователь (например, gi1/0/1):

        • interface gigabitethernet 1/0/1
        • switchport access vlan 101
        • exit
        [MES] Настройка ECMP для MES23xx/33xx/53xx
        Балансировка нагрузки ЕСМР (Equal-cost multi-path routing) позволяет передавать пакеты одному получателю по нескольким «лучшим маршрутам».

        Данный функционал предназначен для распределения нагрузки и оптимизации пропускной способности сети. ЕСМР может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP. Максимально можно настроить 8 путей.

        По умолчанию метод балансировки src-dst-mac-ip, изменить можно командой Port-Channel load-balance

        Пример настройки ECMP:

        MES2324(config)#ip maximum-paths 3

        P.S.Настройка вступит в силу только после сохранения конфигурации и перезагрузки устройства.

        Просмотр текущих настроек:

        MES2324#show ip route
        Maximum Parallel Paths: 1 (1 after reset)
        Load balancing: src-dst-mac-ip

        [MES] Настройка IPv6 адреса на коммутаторах MES
        Настройка IPv6 адреса:

        1) Stateless auto-configuration



        Является режимом по-умолчанию. Включается следующим образом:

        (config)#interface vlan x

        (config)#ipv6 enable



        После ввода команды устройство получает link-local адрес и может взаимодействовать с другими устройствами в данном сегменте сети.



        Проверить наличие адреса командой:



        console(config-if)#do sh ipv6 int



        Interface IP addresses Type

        ----------- ------------------------------------------------ ------------

        VLAN X fe80::e2d9:e3ff:fef1:dc80 linklayer

        VLAN X ff02::1 linklayer

        VLAN X ff02::1:fff1:dc80 linklayer



        Адрес ff02::1, т.н. ‘all-nodes’ мультикаст-адрес, который прослушивается всеми узлами сети.

        Адрес ff02::1:fff1:dc80 - ‘solicited-node’ мультикаст-адрес, имеет значение в локальном сегменте сети и служит для получения адреса 2-го уровня в рамках протокола NDP (аналог ARP в сетях IPv4).



        Формирование link-layer адреса.

        Link-local адреса всегда начинаются с префикса FE80::/10, к которому присоединяется идентификатор устройства, включающий мак-адрес. Данный идентификатор формируется по алгоритму EUI-64.

        Пример:

        Пусть коммутатор имеет мак-адрес e0:d9:e3:f1:dc:80. Согласно EUI-64 мак-адрес разбивается на 2 части по 24 бита - e0:d9:e3 и f1:dc:80, которые разделяются вставкой из 16 бит – FFFE. В первой 24-битной части инвертируется бит U/L. Таким образом, из имеющегося мак-адреса получаем link-local адрес fe80::/10 + e2d9e3 +fffe+f1dc80 -> fe80::e2d9:e3ff:fef1:dc80.



        2) Настройка адреса вручную



        Настройка вручную осуществляется следующим образом:



        (config)#interface vlan x

        (config)#ipv6 enable # включение ipv6 является обязательным требованием



        Далее можно задать желаемый global-scope адрес вручную:



        (config)#ipv6 address 2001::a/64,



        задать желаемый link-local адрес вручную:



        (config)#ipv6 address fe80::a/64 link-local,



        или использовать формирование адреса по алгоритму EUI-64:



        (config)#ipv6 address 2001::/64 eui-64.



        Если при назначении адреса вручную не указывать область действия(scope) адреса как link-local, то адреса будут доступны вне локального сегмента сети и будут маршрутизироваться в сетях.



        Примечание: на коммутаторах MES не предусмотрено получение адреса с помощью DHCPv6.

        [MES] Настройка ITU-T G.8032v2 (ERPS)
        Протокол ERPS (Ethernet Ring Protection Switching) предназначен для повышения устойчивости и надежности сети передачи данных, имеющей кольцевую топологию, за счет снижения времени восстановления сети в случае аварии.

        Время восстановления не превышает 1 секунды, что существенно меньше времени перестройки сети при использовании протоколов семейства spanning tree.

        Пример конфигурирования


        Настроим ревертивное кольцо с подкольцом, использующим кольцо в качестве виртуального канала. Для прохождения служебного ERPS трафика в кольце используется VLAN 10 (R-APS VLAN), защищает VLAN 20, 30, 40, 200, 300, 400. Для прохождения служебного ERPS  трафика в подкольце используется VLAN 100, защищает VLAN 200, 300, 400. Так как кольцо будет использоваться в качестве виртуального канала для подкольца, в настройках коммутаторов, которые не знают о существовании подкольца (коммутаторы 1 и 2), необходимо указать все VLAN подкольца.

        В качестве RPL линка в основном кольце возьмем линк между коммутаторами 1 и 2. В качестве RPL линка в подкольце возьмем линк между коммутаторами 5 и 6. RPL линк — это линк, который будет заблокирован при нормальном состоянии кольца, и разблокируется только в случае аварии на одном из линков кольца.

        Линк между коммутаторами 3 и 4 для подкольца vlan 100 будет определяться как virtual link.

        Примечания:

        • Подкольцо не умеет определять разрыв виртуального линка. Поэтому при разрыве этого линка в подкольце не разблокируется rpl-link.
        • По дефолту через интерфейс в режим trunk проходит дефолтный 1 VLAN. Поэтому данный VLAN необходимо или добавить в protected, или запретить его прохождение через интерфейс, чтобы избежать возникновение шторма.
        • RPL link блокирует прохождение трафика в protected VLAN. Но на семейство протоколов xSTP данная блокировка не растространяется. Поэтому необходимо запрещать прохождение STP bpdu через кольцевые порты.



        Конфигурация коммутатора 1

        • console(config)#erps
        • console(config)#erps vlan 10
        • console(config-erps)#ring enable
        • console(config-erps)#port west te1/0/1
        • console(config-erps)#port east te1/0/2
        • console(config-erps)#protected vlan add 20,30,40,100,200,300,400
        • console(config-erps)#rpl west owner
        • console(config-erps)#exit
        • console(config)#
        • console(config)#interface range TengigabitEthernet1/0/1-2
        • console(config-if)#switchport mode trunk
        • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
        • console(config-if)#switchport forbidden default-vlan
        • console(config-if)#exit
        • console(config)#spanning-tree bpdu filtering
        •

        Конфигурация коммутатора 2

        • console(config)#erps
        • console(config)#erps vlan 10
        • console(config-erps)#ring enable
        • console(config-erps)#port west te1/0/1
        • console(config-erps)#port east te1/0/2
        • console(config-erps)#protected vlan add 20,30,40
        • console(config-erps)#rpl west neighbor
        • console(config-erps)#exit
        • console(config)#
        • console(config)#interface range TengigabitEthernet1/0/1-2
        • console(config-if)#switchport mode trunk
        • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
        • console(config-if)#switchport forbidden default-vlan
        • console(config-if)#exit
        • console(config)#spanning-tree bpdu filtering

        Конфигурация коммутатора 3, 4

        • console(config)#erps
        • console(config)#erps vlan 10
        • console(config-erps)#ring enable
        • console(config-erps)#port west tengigabitethernet1/0/1
        • console(config-erps)#port east tengigabitethernet1/0/2
        • console(config-erps)#protected vlan add 20,30,40
        • console(config-erps)#sub-ring vlan 100
        • console(config-erps)#exit
        • console(config)#erps vlan 100
        • console(config-erps)#ring enable
        • console(config-erps)#port west tengigabitethernet1/0/3
        • console(config-erps)#protected vlan add 200,300,400
        • console(config-erps)#exit
        • console(config)#
        • console(config)#interfaceTengigabitEthernet1/0/1
        • console(config-if)#switchport mode trunk
        • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
        • console(config-if)#switchport forbidden default-vlan
        • console(config-if)#exit
        • console(config)#interfaceTengigabitEthernet1/0/2
        • console(config-if)#switchport mode trunk
        • console(config-if)#switchport trunk allowed vlan add 10,20,30,40,100,200,300,400
        • console(config-if)#switchport forbidden default-vlan
        • console(config-if)#exit
        • console(config)#interfaceTengigabitEthernet1/0/3
        • console(config-if)#switchport mode trunk
        • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
        • console(config-if)#switchport forbidden default-vlan
        • console(config-if)#exit
        • console(config)#spanning-tree bpdu filtering

        Конфигурация коммутатора 5

        • console(config)#erps
        • console(config)#erps vlan 100
        • console(config-erps)#ring enable
        • console(config-erps)#port west te1/0/1
        • console(config-erps)#port east te1/0/2
        • console(config-erps)#protected vlan add 200,300,400
        • console(config-erps)#rpl west owner
        • console(config-erps)#exit
        • console(config)#
        • console(config)#interface range TengigabitEthernet1/0/1-2
        • console(config-if)#switchport mode trunk
        • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
        • console(config-if)#switchport forbidden default-vlan
        • console(config-if)#exit
        • console(config)#spanning-tree bpdu filtering

        Конфигурация коммутатора 6

        • console(config)#erps
        • console(config)#erps vlan 100
        • console(config-erps)#ring enable
        • console(config-erps)#port west te1/0/1
        • console(config-erps)#port east te1/0/2
        • console(config-erps)#protected vlan add 200,300,400
        • console(config-erps)#rpl west neighbor
        • console(config-erps)#exit
        • console(config)#interface range TengigabitEthernet1/0/1-2
        • console(config-if)#switchport mode trunk
        • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
        • console(config-if)#switchport forbidden default-vlan
        • console(config-if)#exit
        • console(config)#spanning-tree bpdu filtering

        Статус колец можно посмотреть командами

        • console#show erps
        • console#show erps vlan 10
        • console#show erps vlan 100
        [MES] Как ограничить число tcp-syn запросов
        На коммутаторах mes реализован функционал security-suite. Используя security-suite можно настроить порог syn-запросов на определенный ip-адрес/подсеть с целью защиты от syn-атак.

        Пример настройки:



        Глобально включить security-suite:

        2324B(config)#security-suite enable



        Настроить на порту порог:

        2324B(config)#interface gig0/1
        2324B(config-if)#security-suite dos syn-attack 127 192.168.11.0 /24

        127 - максимальное число подключений в секунду



        Посмотреть security-suite можно командой show security-suite configuration.

        2324B#show security-suite configuration

        Security suite is enabled (Per interface rules are enabled).

        Denial Of Service Protect:

        Denial Of Service SYN-FIN Attack is enabled
        Denial Of Service SYN Attack

        Interface IP Address SYN Rate (pps)
        -------------- -------------------- -----------------------
        gi1/0/1 192.168.11.0/24 127


        Martian addresses filtering
        Reserved addresses: disabled
        Configured addresses:



        SYN filtering

        Interface IP Address TCP port
        -------------- ---------------------- --------------------

        ICMP filtering

        Interface IP Address
        -------------- ----------------------



        Fragmented packets filtering

        Interface IP Address
        -------------- ----------------------



        2324B#

        [MES] Пример настройки OSPF
        В качестве, примера, настроим соседство OSPF между коммутаторами MES3124 (версия 2.5.47) и MES3324 (версия 4.0.9).
        Настройка для версии 2.5.х

        1) Создаем interface vlan для создания соседства

        console(config)#interface vlan 10

        console(config-if)#ip address 10.10.10.6 255.255.255.252

        console(config-if)#exit

        2) Настройки в режиме глобальной конфигурации

        console(config)#router ospf enable

        console(config)#router ospf area 4.4.4.4

        console(config)#router ospf redistribute connected

        console(config)#router ospf router-id 1.1.1.1

        3) Настройка интерфейса ip

        console(config)#interface ip 10.10.10.6

        console(config-ip)#ospf

        console(config-ip)#ospf area 4.4.4.4

        console(config-ip)#exit

        Настройка для версии  4.0.x

        1) Создаем interface vlan для создания соседства

        console(config)#interface vlan 10

        console(config-if)#ip address 10.10.10.5 255.255.255.252

        console(config-if)#exit

        2) Настройки в режиме глобальной конфигурации

        console(config)#router ospf 1

        console(router_ospf_process)#network 10.10.10.5 area 4.4.4.4

        console(router_ospf_process)#router-id 5.5.5.5

        console(router_ospf_process)#exit

         Контроль работы протокола

        Просмотр  ospf соседей  - sh ip ospf neighbor

        Просмотр таблицы LSDB - show ip ospf database

        Просмотр состяния ospf -  sh ip ospf



        Настройка параметров ospf аутентификации

        1) Настраиваем ключ для аутентификации

        console(config)#key chain TEST_KEYCHAIN

        (config-keychain)#key 1

        (config-keychain-key)#key-string test

        (config-keychain-key)#exit

        (config-keychain)#exit



        2) Добавляем ключ к аутентификации md5 по ospf

        console(config)#interface ip 10.10.10.6

        console(config-ip)ip ospf authentication message-digest

        console(config-ip)#ip ospf authentication message-digest

        console(config-ip)#ip ospf authentication key-chain TEST_KEYCHAIN

        console(config-ip)#ip ospf authentication-key 1

        console(config-ip)#ip ospf cost 1

        console(config-ip)#exit

        [MES] Конфигурация MSTP
        Протокол Multiple STP (MSTP) является наиболее современной реализацией STP, поддерживающей использование VLAN. MSTP предполагает конфигурацию необходимого количества экземпляров связующего дерева (spanning tree) вне зависимости от числа групп VLAN на коммутаторе. Каждый экземпляр (instance) может содержать несколько групп VLAN. Недостатком протокола MSTP является то, что на всех коммутаторах, взаимодействующих по MSTP, должны быть одинаково сконфигурированы группы VLAN.

        римечание: Всего можно сконфигурировать 64 экземпляра MSTP.


        Пример настройки MSTP:


        spanning-tree mode mst
        !
        spanning-tree mst configuration
        instance 1 vlan 201,301
        instance 2 vlan 99
        instance 3 vlan 203,303
        name test
        exit

        Примечание: По умолчанию все vlan'ы находятся в 0 instance.

        [MES] Настройка стекирования на коммутаторах MES23хх/33хх/5324
        Коммутаторы MES23хх/33хх/5324 можно объединять в стек до 8 устройств. В режиме стекирования MES5324 использует XLG порты для синхронизации, остальные коммутаторы семейства, кроме MES2308(P), XG порты. MES2308 и MES2308P используют оптические 1G-порты.  При этом для стекирования устройств должны использоваться для MES5324 - QSFP(40G), для MES23хх и MES33хх SFP+(10G), для MES2308(P) - SFP(1G).

        При этом указанные порты не участвуют в передаче данных. Возможны две топологии синхронизирующихся устройств – кольцевая и линейная. Рекомендуется использовать кольцевую топологию для повышения отказоустойчивости стека.

        Коммутаторы по умолчанию уже работают в режиме стека с UNIT ID 1

        Настройка

        console(config)#stack configuration links {fo1-4| te1-4 | gi9-12}

        console(config)#stack configuration unit-id {1-8}

        Конфигурация применится после сохранения настроек и перезагрузки

        Подробней с настройкой стекирования  можно ознакомиться в "Руководстве по эксплуатации" раздел 4.4

        [MES] Настройка VRRP на коммутаторах MES
        Протокол VRRP предназначен для резервирования маршрутизаторов, выполняющих роль шлюза по умолчанию. Это достигается путём объединения IP-интерфейсов группы маршрутизаторов в один виртуальный, который будет использоваться как шлюз по умолчанию для компьютеров в сети.



        vrrp

        sw1, sw2 – два любых коммутатора пропускающих трафик прозрачно, использовались MES2124
        R1, R2 — коммутаторы MES2324 с настроенным VRRP,
        R1 — Master
        R2 — Backup

        Со стороны PC1 сеть VLAN 100
        Cо стороны PC2 сеть VLAN 200

        –---------------------------------------Настройки мастера (R1):------------------------------------------------

        Отключение протокола STP:
        R1(config)#no spanning-tree

        1) Настройка интерфейса VLAN 200
             а) Настройка IP-адреса интерфейса VLAN 200 для подсети 10.0.200.0 /24:

            R1(config)#int vlan 200
            R1(config-if)#ip address 10.0.200.1 255.255.255.0

            б) Определение VRID (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.200.0 /24

            R1(config-if)#vrrp 1 ip 10.0.200.1

        ПримечаниеVRRP-маршрутизатор всегда будет становиться Master, если он владелец IP-адреса, который присвоен виртуальному маршрутизатору

            в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

            R1(config-if)#no vrrp 1 shutdown

            г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

            R1(config-if)#vrrp 1 timers advertise msec 50

        Примечание: Если интервал задан в миллисекундах, то происходит округление вниз до ближайшей секунды для VRRP Version 2 и до ближайших сотых долей секунды (10 миллисекунд) для VRRP Version 3.

        2) Настройка интерфейса gigabitethernet 1/1/23

            R1(config)#int gigabitethernet 1/1/23
            R1(config-if)#switchport mode trunk
            R1(config-if)#switchport trunk allowed vlan add 200

        3) Настройка интерфейса VLAN 100

            a) Настройка IP-адреса интерфеса для подсети 10.0.100.0 /24

            R1(config)#int vlan 100
            R1(config-if)#ip address 10.0.100.1 255.255.255.0

            б) Определение VRID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.100.0 /24

            R1(config-if)#vrrp 1 ip 10.0.100.1

        Примечание: R2 становится Backup-маршрутизатором и не выполняет функции маршрутизации трафика до выхода из строя Master.

            в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

            R1(config-if)#no vrrp 1 shutdown

            г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

            R1(config-if)#vrrp 1 timers advertise msec 50

        4) Настройка интерфейса gigabitethernet 1/1/24

        R1(config)#int gigabitethernet 1/1/24
        R1(config-if)#switchport mode trunk
        R1(config-if)#switchport trunk allowed vlan add 100





        –-------------------------------------------Настройки Backup (R2):---------------------------------------------

        Отключение протокола STP:
        R1(config)#no spanning-tree

        1) Настройка интерфейса VLAN 200:
             а) Настройка IP-адреса интерфейса для подсети 10.0.200.0 /24:

            R1(config)#int vlan 200
            R1(config-if)#ip address 10.0.200.2 255.255.255.0

            б) Определение ID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.200.0 /24,

            R1(config-if)#vrrp 1 ip 10.0.200.1

            в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

            R1(config-if)#no vrrp 1 shutdown

            г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

            R1(config-if)#vrrp 1 timers advertise msec 50

        2) Настройка интерфейса gigabitethernet 1/1/23

            R1(config)#int gigabitethernet 1/1/23
            R1(config-if)#switchport mode trunk
            R1(config-if)#switchport trunk allowed vlan add 200

        3) Настройка интерфейса VLAN 100:
             a) Настройка IP-адреса интерфеса для подсети 10.0.100.0 /24

            R1(config)#int vlan 200
            R1(config-if)#ip address 10.0.100.2 255.255.255.0

            б) Определение VRID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию VRRP-маршрутизатора для подсети 10.0.100.0 /24
            R1(config-if)#vrrp 1 ip 10.0.100.1

            в) no vrrp 1 shutdown
             г) vrrp 1 timers advertise msec 50

        4) Настройка интерфейса gigabitethernet 1/1/24

            R1(config)#int gigabitethernet 1/1/24
            R1(config-if)#switchport mode trunk
            R1(config-if)#switchport trunk allowed vlan add 100

        Примечание: На коммутаторах SW1 и SW2 также необходимо настроить порты gi23 и gi24 в режим trunk для своих VLAN, а порт gi1 в режим access для своих VLAN.

        После настройки R1 и R2 при выходе из строя R1 мастером становится R2 и работает как шлюз по умолчанию с виртуальным IP-адресом 10.0.100.1 для сети 10.0.100.0 /24 и 10.0.200.1 для сети 10.0.200.0 /24
        При возвращении R1 он снова становится мастером.

        Примечание: На канальном уровне резервируемые интерфейсы имеют MAC-адрес 00:00:5E:00:01:XX, где XX – номер группы VRRP (VRID)

        [MES] Настройка TACACS на коммутаторах MES
        Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству, при этом поддерживая совместимость с RADIUS и другими процессами проверки подлинности.

        Конфигурацию будем выполнять на базе коммутатора MES2324.

        1.    Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

        MES2324B(config)#tacacs-server host 192.168.10.5 key secret

        2.    Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

        MES2324B(config)#aaa authentication login authorization default tacacs local

        Примечение: На коммутаторах серии 23xx, 33xx, 53xx используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 4.0.6 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке. На коммутаторах серии 1000, 2000, 3000 уже имеется этот функционал.

        3.    Установить способ аутентификации при повышении уровня привилегий:

        MES2324B(config)#aaa authentication enable authorization default tacacs enable

        Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

        4.    Создать учетную запись:


        MES2324B(config)#username tester password eltex privilege 15

        5.    Задать пароль на доступ в привилегированный режим:

        MES2324B(config)#enable password eltex

        6.  Разрешить ведение учета (аккаунта) для сессий управления.

        MES2324B(config)#aaa accounting login start-stop group tacacs+

        7.  Включить ведение учета введенных в CLI команд по протоколу tacacs+.

        MES2324B(config)#aaa accounting commands stop-only group tacacs+

        Примечание: По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

        [MES] Настройка зеркалирования SPAN и RSPAN
        Функция зеркалирования портов предназначена для контроля сетевого трафика путем пересылки копий входящих и/или исходящих пакетов с одного или нескольких контролируемых портов на один контролирующий порт.

        При зеркалировании более одного физического интерфейса возможны потери трафика. Отсутствие потерь гарантируется только при зеркалировании одного физического интерфейса.

          К контролирующему порту применяются следующие ограничения:

        • Порт не может быть контролирующим и контролируемым портом одновременно;

        • Порт не может быть членом группы портов;

        • IP-интерфейс должен отсутствовать для этого порта;

        • Протокол GVRP должен быть выключен на этом порту.



        К контролируемым портам применяются следующие ограничения:

        • Порт не может быть контролирующим и контролируемым портом одновременно.



        Пример настройки SPAN.

        Организуем мониторинг трафика с порта GigabitEthernet 0/1 и с vlan 3 на примере MES2324



        2324(config)#interface GigabitEthernet 0/2

        2324(config-if)#port monitor GigabitEthernet 0/1

        2324(config-if)# port monitor vlan 3





        Пример настройки RSPAN.

        Oрганизуем мониторинг трафика с порта GigabitEthernet 0/1 и с vlan 3 через vlan 100. На промежуточных коммутаторах, где прописан vlan 100 должен быть отключен mac learning в данном vlan (no mac address-table learning vlan 100).



        MES2324(config)#port monitor mode network

        MES2324(config)#port monitor remote vlan 100

        MES2324(config)#interface GigabitEthernet 0/2

        MES2324(config-if)#switchport mode trunk

        MES2324(config-if)#switchport trunk allowed vlan add 100

        MES2324(config-if)#port monitor remote

        MES2324(config-if)#port monitor GigabitEthernet0/1





        На ряде моделей в ПО доступна настройка увеличения qos tail-drop mirror-limit, позволяющая увеличить лимиты для передачи отзеркалированного трафика



        qos tail-drop mirror-limit rx 50

        qos tail-drop mirror-limit tx 50

        [MES] Как настроить коммутатор MES3000 для работы в стеке?
        Стек MES3000 функционирует как единое устройство и может состоять из 8 устройств, имеющих следующие роли, определяемые их порядковыми номерами (UID):
        • Master (UID устройства 1 или 2), с него происходит управление всеми устройствами в стеке.
        • Backup (UID устройства 1 или 2) – устройство, подчиняющееся master. Дублирует все настройки, и, в случае выхода управляющего устройства из строя, берущее на себя функции управления стеком.
        • Slave (UID устройств от 3 до 8) – устройства, подчиняющееся master. Не может работать в автономном режиме (если отсутствует master).

        В режиме стекирования MES3124/MES3124F и MES3224/MES3224F используют XG3 и XG4 порты для синхронизации, при этом эти порты не участвуют в передаче данных.MES3108/MES3108F и MES3116/MES3116F используютдля синхронизации только один порт - XG2, при этом этот порт не участвуют в передаче данных. Возможны две топологии синхронизирующихся устройств – кольцевая и линейная. Рекомендуется использовать кольцевую топологию для повышения отказоустойчивости стека.

        Устройства с одинаковыми UID не могут работать в одном и том же стеке.



        Настройка коммутатора для работы в стеке производится через меню начального загрузчика (Startup Menu).

        Для входа в меню Startup необходимо прервать загрузку нажатием клавиши <Esc> или <Enter> в течение первых двух секунд после появления сообщения автозагрузки (по окончании выполнения процедуры POST).

        Появится следующее меню:

        • Startup Menu
        • [1] Download Software
        • [2] Erase Flash File
        • [3] Password Recovery Procedure
        • [4] Set Terminal Baud-Rate
        • [5] Stack menu
        • [6] Back
        • Enter your choice or press 'ESC' to exit:

        Необходимо выбрать пункт [5] Stack menu, нажав клавишу <5>.

        Появится следующее меню:

        • Stack menu
        • [1] Show unit stack id
        • [2] Set unit stack id
        • [3] Set unit working mode
        • [4] Back
        • Enter your choice or press 'ESC' to exit:

        описание которого приведено в таблице ниже.

        Описание меню Stackmenuработа с параметрами стека устройства

        Название пункта меню

        Описание

        <1>

        Show unit stack id

        Просмотр идентификатора устройства в стеке

        Для просмотра идентификатора устройства в стеке нажмите клавишу <1>:

        Current working mode is stacking.

        Unit stack id set to 1.

        <2>

        Set unit stack id

        Назначение идентификатора устройства в стеке

        Для назначения идентификатора устройства в стеке нажмите клавишу <2>:

        Enter unit stack id [0-8]: 1

        Unit stack id updated to 1.

        где

        значение от «1» до «8» – номер устройства в стеке,

        значение «0» - автономный режим работы коммутатора.

        Для возврата в меню стека нажмите клавишу <enter>.

        ==== PressEnterToContinue====

        <3>

        Set unit working mode

        Установка режима работы устройства

        Для установки режима работы устройства нажмите клавишу <3>:

        Enter unit working mode [1- standalone, 2- stacking]:1

        Unit working mode changed to standalone.

        где

        значение 1 – автономный режим,

        значение 2 – режим стекирования.

        Для возврата в меню стека нажмите клавишу <enter>.

        ==== Press Enter To Continue ====

        <4>

        Back

        Выход из меню

        Для выхода из меню нажмите клавишу <4>



        Настройка режима стека из cli производится с помощью команды:

        • console#unit mode
        •   standalone           Standalone unit without stack support.
        •   stackable            Stackable unit.

        Для назначения UID используются команды:

        • console#unit renumber local after-reset {unit_id}
        •   <1-8>                New unit number after reset.
        • unit renumber {current_id} after-reset {new_id}
        • <1-8>                New unit number after reset.



        Примечание по работе стека:

        При отключении мастера (unit 1) из стека. Бэкап (unit 2) доинициализируется до мастера за 10-15 сек.  На бекап (unit 2) коммутаторе резервируется конфигурация.
        Если в момент возврата unit 1 аптайм unit2 будет менее 10 минут, unit1 вновь возьмет на себя мастерство (при этом unit 2 перезагрузится. Если аптайм uni2 будет больше, чем 10 минут, то uni2 останется мастером, а unit1 возьмёт на себя роль backup коммутатора.

        [MES] Пример фильтрации PPPoE кадров на основе заголовка EtherType
        Для начала нужно создать ACL, основанный на МАС-адресации с названием test и создать разрешающие правила для EtherЕype 0x8863 и 0x8864

        console# configure

        console(config)# mac access-list extended test

         permit any any 8863 0000

         permit any any 8864 0000

         deny any any



        Зайти в настройки нужного порта и применить ACL на входящий трафик

        interfaces GigabitEthernet 1/0/x     - где x – номер порта

         service-acl input test



        Данный ACL разрешит прохождение только PPPoE пакета.

        Чтобы разрешить прохождение к аплинк портам, нужно настроить PPPoE Intermediate Agent

        Включить работу PPPoE Intermediate Agent в глобальном конфиге

        console(config)# pppoe intermediate-agent



        Зайти в настройки настраиваемого порта и включить на нем работу PPPoE Intermediate Agent

        interfaces GigabitEthernet 1/0/1

         pppoe intermediate-agent



        Зайти в настройки аплинка и включить на нем работу PPPoE Intermediate в режиме trust

        interfaces GigabitEthernet 1/0/y     - где y – номер аплинк порта

         pppoe intermediate-agent trust



        Поддерживаемые значения EtherType представлены в руководстве пользователя приложение В

        Инструкции есть у каждой модели коммутатора на сайте во вкладке «Файлы» Главная  > Каталог  > Ethernet коммутаторы  > Коммутаторы доступа 1G / 10G  > MES2324 Eltex.

        https://eltexcm.ru/catalog/ethernet-kommutatory/kommutatory-agregacii-1g/mes2324.html

        [MES] Методика восстановления прошивки коммутаторов серий 23xx, 33xx и 53xx через boot меню.
        Методика восстановления прошивки коммутаторов серий 23xx, 33xx и 53xx через boot меню.

        Возможны два алгоритма восстановления в зависимости от загрузчика:



        Первый:

        Подключить ноутбук с tftp-сервером. В корневую папку загрузить образ ПО



        Ноутбук подключить ком-портом к коммутатору. Перезагрузить мес. Когда появится строка

        Autoboot in 5 seconds...

        требуется ввести пароль - eltex. После чего появится приглашение командной строки U-Boot'а.

        Eltex >>



        В консоли U-Boot'а выставить следующие переменные:

        set ipaddr 192.168.16.157 //IP-адрес устройства, необходимо заменить на актуальный для рабочего места.

        set serverip 192.168.16.159 //IP-адрес сервера, где находится файл образа ПО.

        set rol_image_name mes5300a-5542-R3.ros // Заменить название на актуальное для текущей версии ПО. (скачать можно с сайта)

        set bootcmd 'run bootcmd_tftp'

        nand erase.chip

        ubi part rootfs; ubi create rootfs



        Начать загрузку образа ПО:

        boot



        Коммутатор начнет загрузку образа ПО с TFTP-сервера и последующий его запуск.



        Второй:

        Подключить ноутбук с tftp-сервером. В корневую папку загрузить образ ПО



        Ноутбук подключить ком-портом к коммутатору. Перезагрузить мес. Когда появится строка

        Press x to choose XMODEM...

        необходимо нажать ctrl+shift+6, чтобы включить режим с выводом трассировок.



        когда появится

        Autoboot in 5 seconds...

        требуется ввести пароль - eltex. После чего появится приглашение командной строки U-Boot'а.

        Eltex >>



        В консоли U-Boot'а выставить следующие переменные:

        set ipaddr 192.168.16.157 //IP-адрес устройства, необходимо заменить на актуальный для рабочего места.

        set serverip 192.168.16.159 //IP-адрес сервера, где находится файл образа ПО.

        set rol_image_name mes5300a-5542-R3.ros // Заменить название на актуальное для текущей версии ПО. (скачать можно с сайта)

        set bootcmd 'run bootcmd_tftp'

        nand erase.chip

        ubi part rootfs; ubi create rootfs



        Начать загрузку образа ПО:

        boot



        Коммутатор начнет загрузку образа ПО с TFTP-сервера и последующий его запуск.



        Рассчитать стоимость доставки MES3324F Eltex | Коммутатор 24 порта SFP, 4 порта SFP+
        Данный сервис поможет Вам узнать ориентировочную стоимость доставки Вашего товара
        Выберите маршрут
        Страна назначения
        Населенный пункт
        Ваш браузер сильно устарел.
        Обновите его до последней версии или используйте другой более современный.
        0
        Ваш заказ
        Наименование Цена Количество Итого
        Сумма заказа:
        0 руб
