Пример расчета необходимого бюджета мощности PoE коммутатора

Любой коммутатор PoE имеет определённый запас (бюджет) мощности. Например, у коммутатора бюджет 95 вт и к нему подключено 8 штук PoE уличных точек доступа Wi-Fi (ТД), где каждая ТД потребляет 20 вт.

Рассчитаем суммарную потребляемую мощность всех устройств (точек доступа):

8 * 20 = 160 вт,

где 8 – это количество подключённых устройств, 20 – максимальная потребляемая мощность одного устройства в ваттах.

160 вт это значительно больше, чем 95 вт, которые коммутатор может выдать. Поэтому не исключено, что возможны перебои в работе ТД. Чтобы с этим не столкнуться, необходимо перед закупкой ознакомиться с максимальным энергопотреблением подключаемых устройств и с PoE бюджетом мощности коммутаторов Eltex на сайте eltexcm.ru.

В разделе Коммутаторы доступа PoE выберем модель MES2308P, находим раздел «Физические характеристики и условия окружающей среды», в котором присутствуют такие строчки (рис.1):

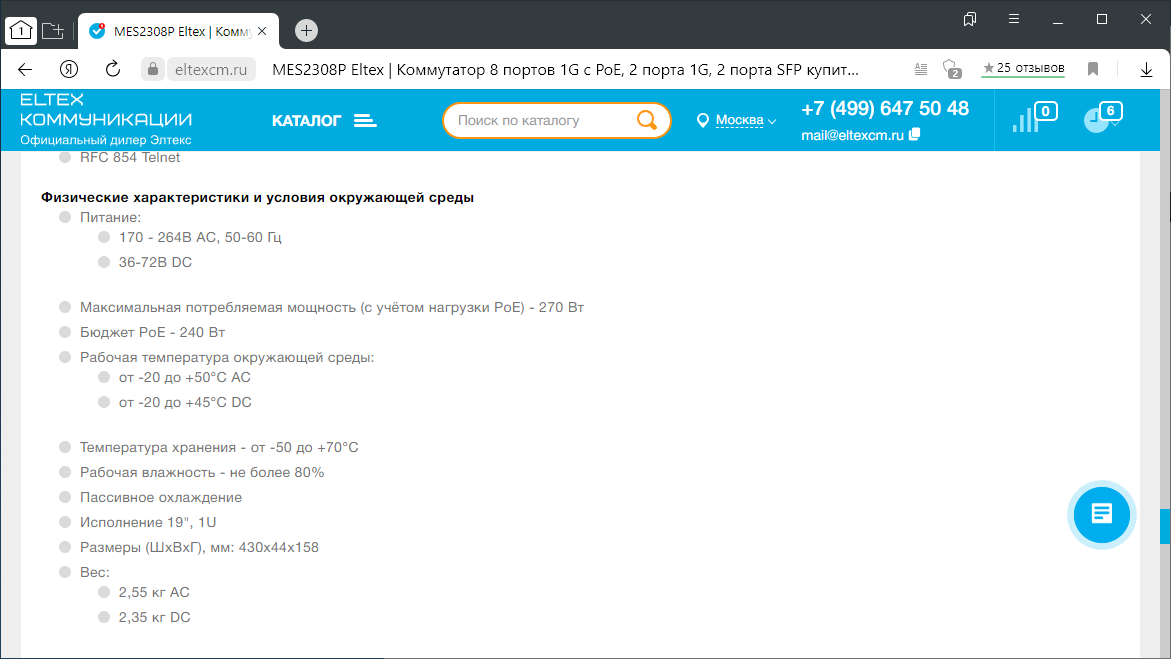

Рисунок 1 – Описание характеристик коммутатора PoE Eltex MES2308P.

Потребляемые мощности потребления других устройств указываются в их характеристиках. Например:

• точка доступа WOP-12ac (рис.2).

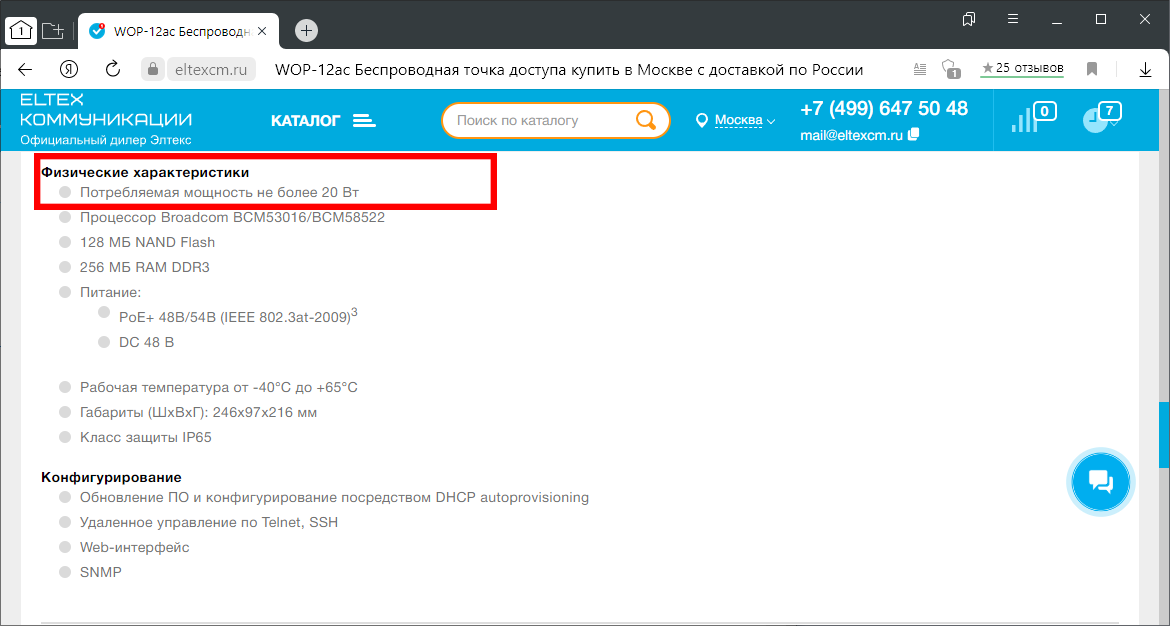

Рисунок 2 – Описание характеристик уличной точки доступа Eltex WOP-12ac.

• IP-телефон Eltex VP-15P (рис.3).

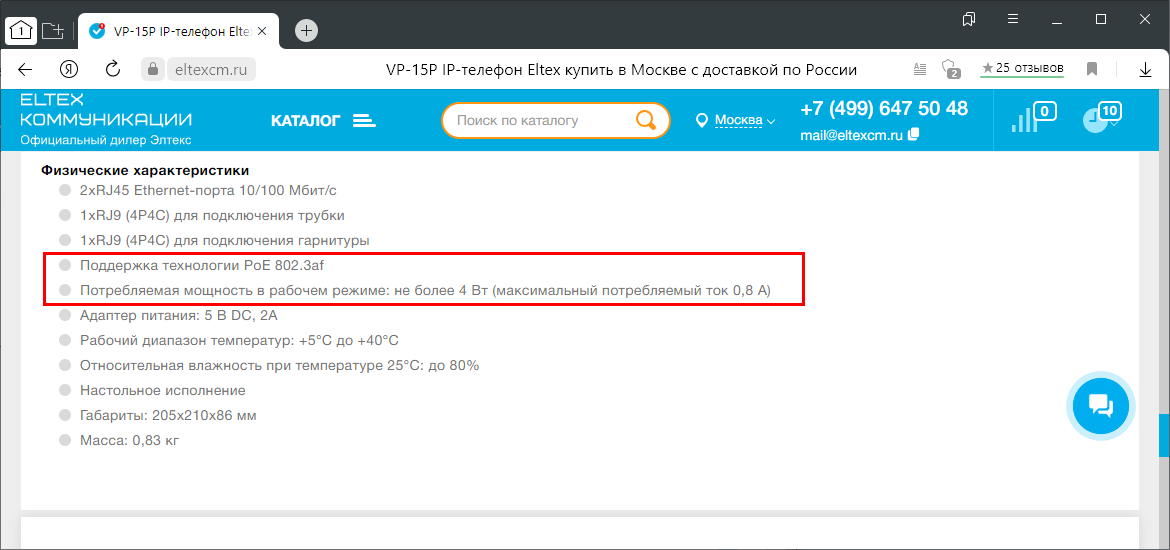

Рисунок 3 – Описание характеристик IP-телефона Eltex VP-15P.

У вас уже есть Eltex коммутатор PoE и хотите узнать потребляемую мощность PoE устройств в данный момент времени?

В консоли (ssh или консольный порт) набираете команду:

• у моделей линейки MES2124P и MES23xxP:

show power inline (вывод суммарного потребления)

show power inline consumption (вывод детального списка устройств, потребляющие PoE)

• у моделей линейки MES24xxP:

show power detail (вывод суммарного потребления)

show power inline (вывод детального списка устройств, потребляющие PoE)

или

show power inline consumption (вывод детального списка устройств, потребляющие PoE)

Плюс Eltex’у от сетевика

Как сетевой инженер, неоднократно сталкивался с тем, что коммутатор PoE не влезает в ранее кем-то закупленные телекоммуникационные шкафы (проект не продуман) по глубине или шнур 220В и витая пара прижимаются дверью шкафа.

Поэтому советую обратить внимание на небольшие размеры по глубине (204 мм) 24-х портовых коммутаторов PoE Eltex MES2324P_AC (рис.4) и MES2428P_AC (рис.5). Это является ощутимым плюсом, если телекоммуникационный шкаф оказался с небольшой глубиной и заменить его нет возможности. И завод в бюджете мощности PoE не урезал.

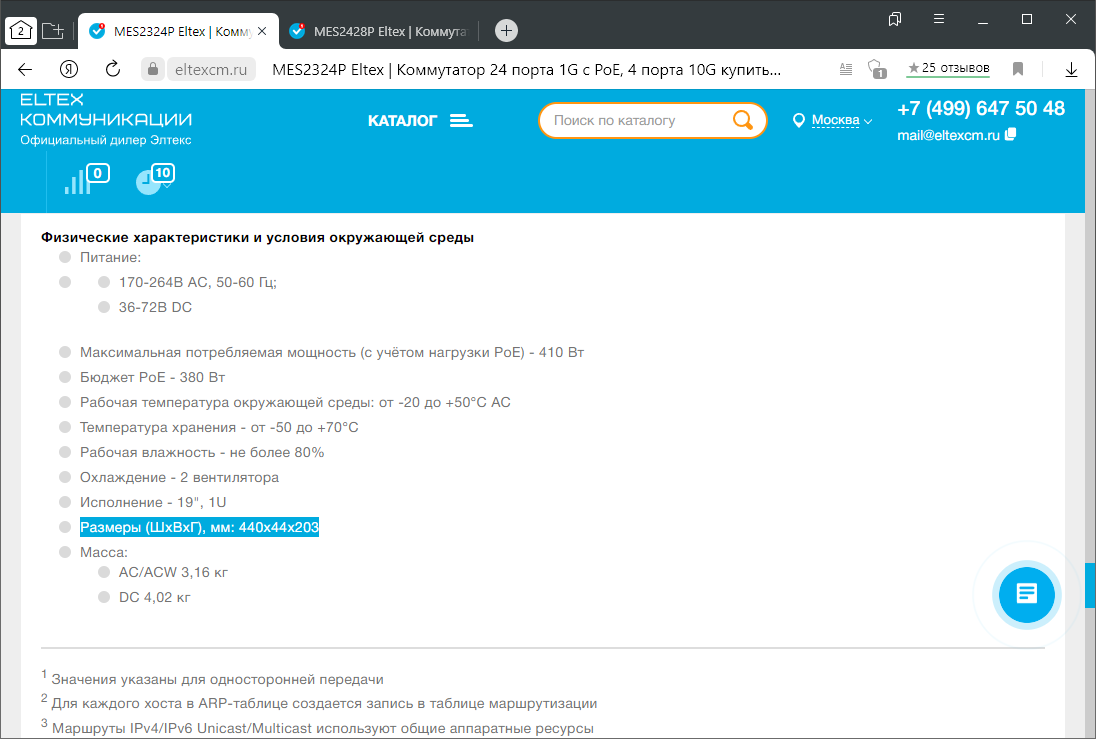

Рисунок 4 – Габаритные размеры коммутатора PoE Eltex MES2324P_AC.

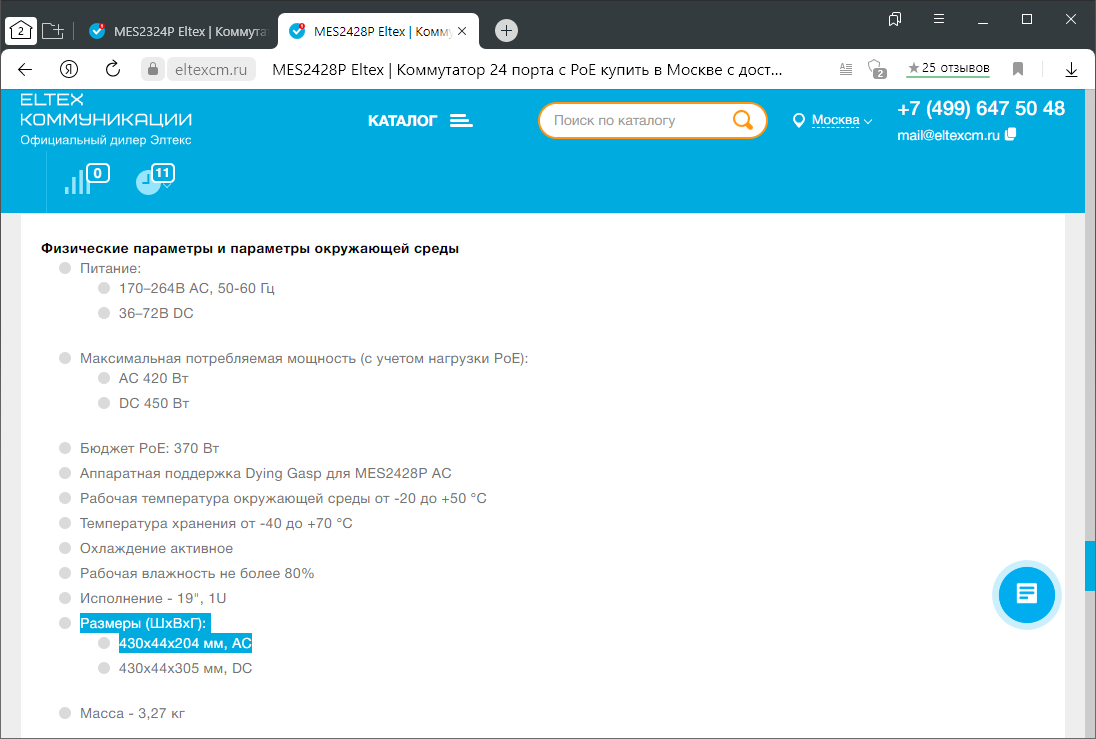

Рисунок 5 – Габаритные размеры коммутатора PoE Eltex MES2428P_AC.
