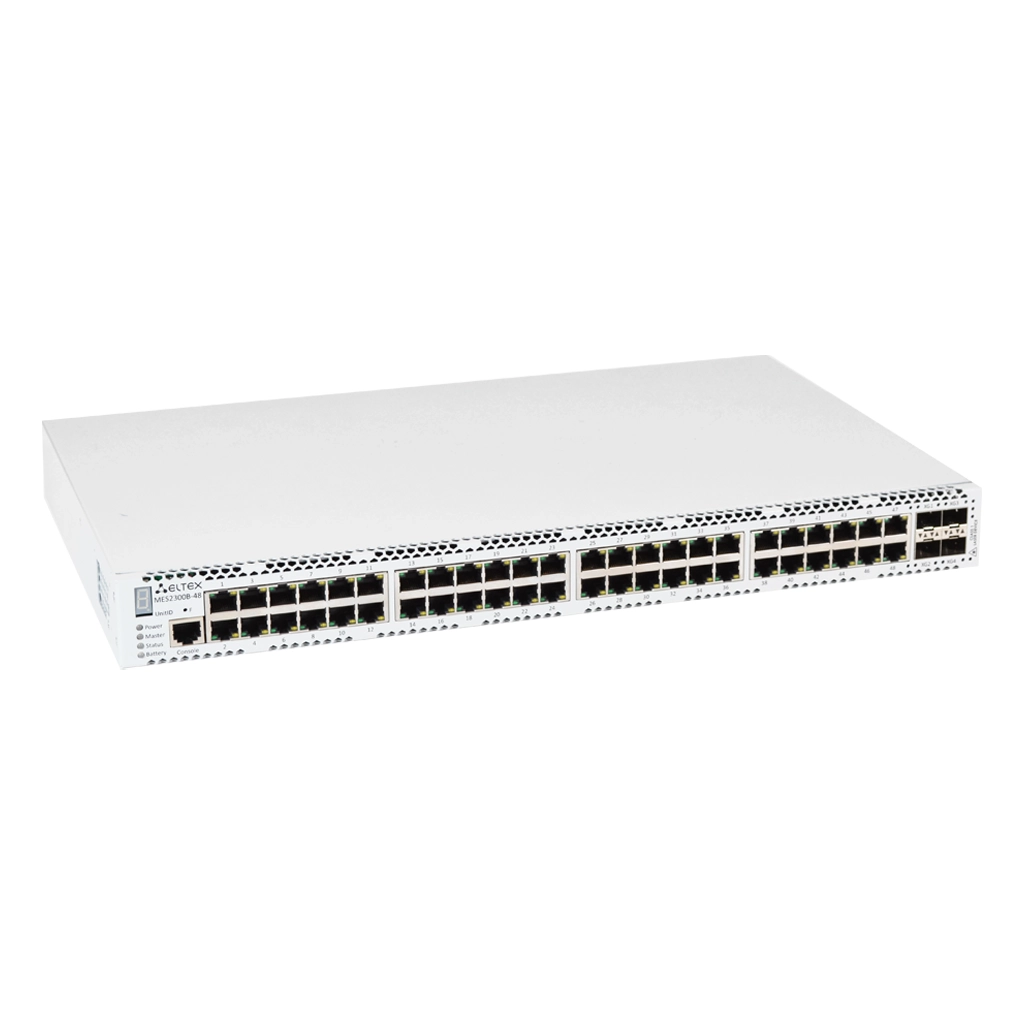

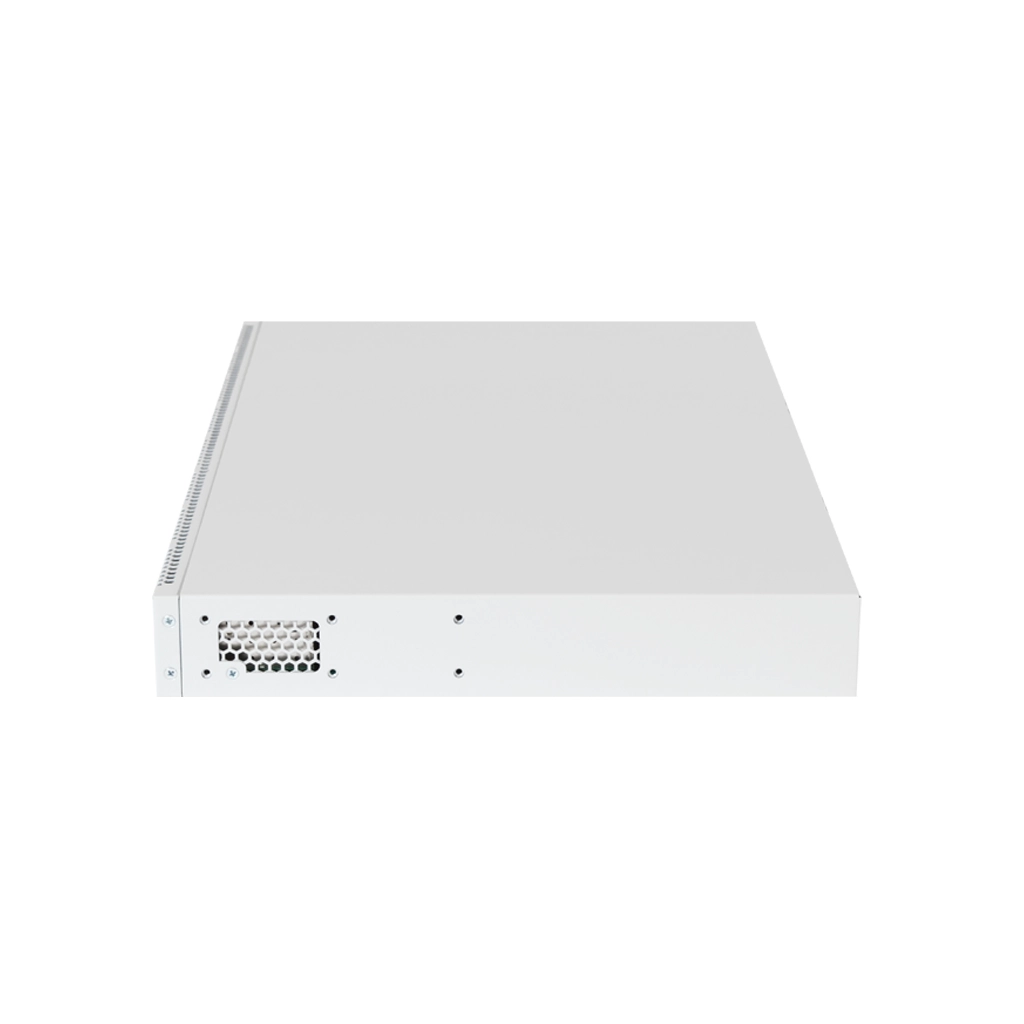

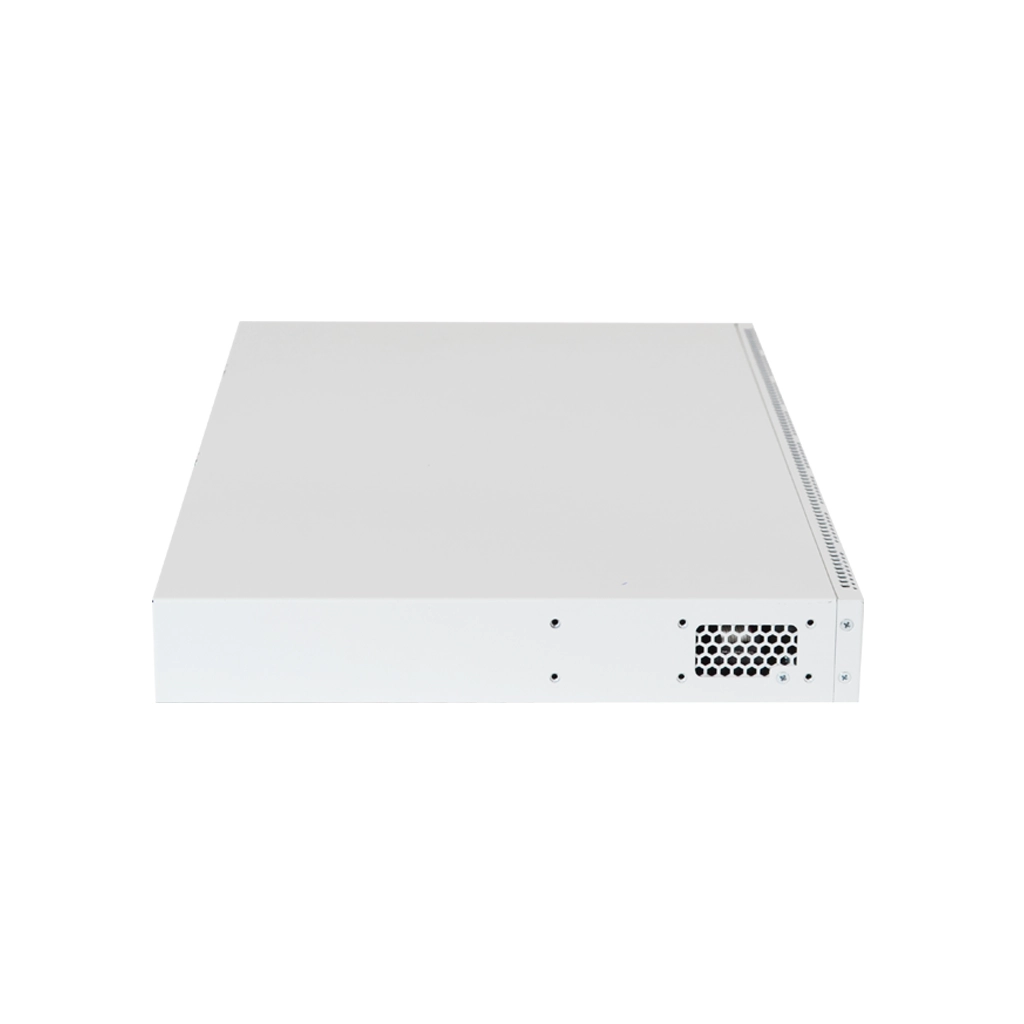

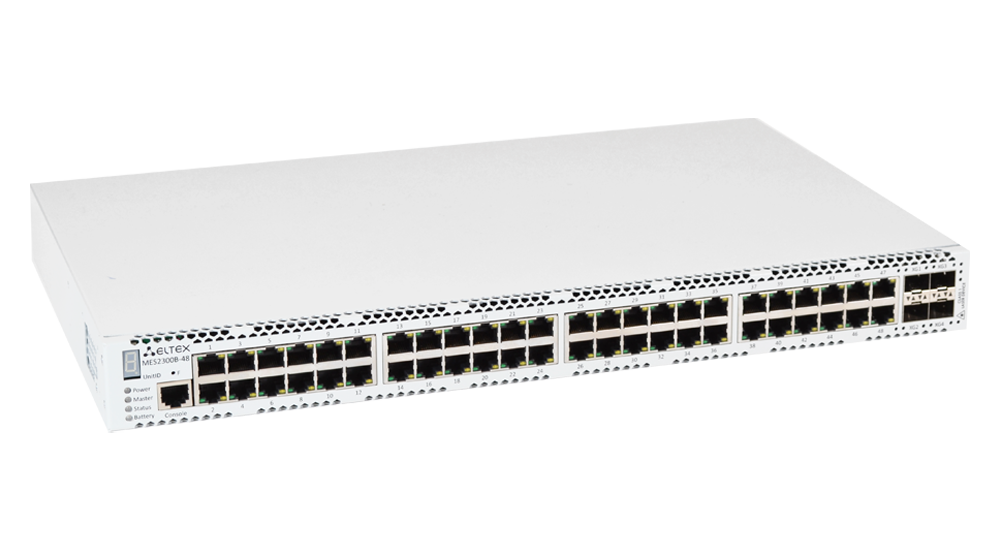

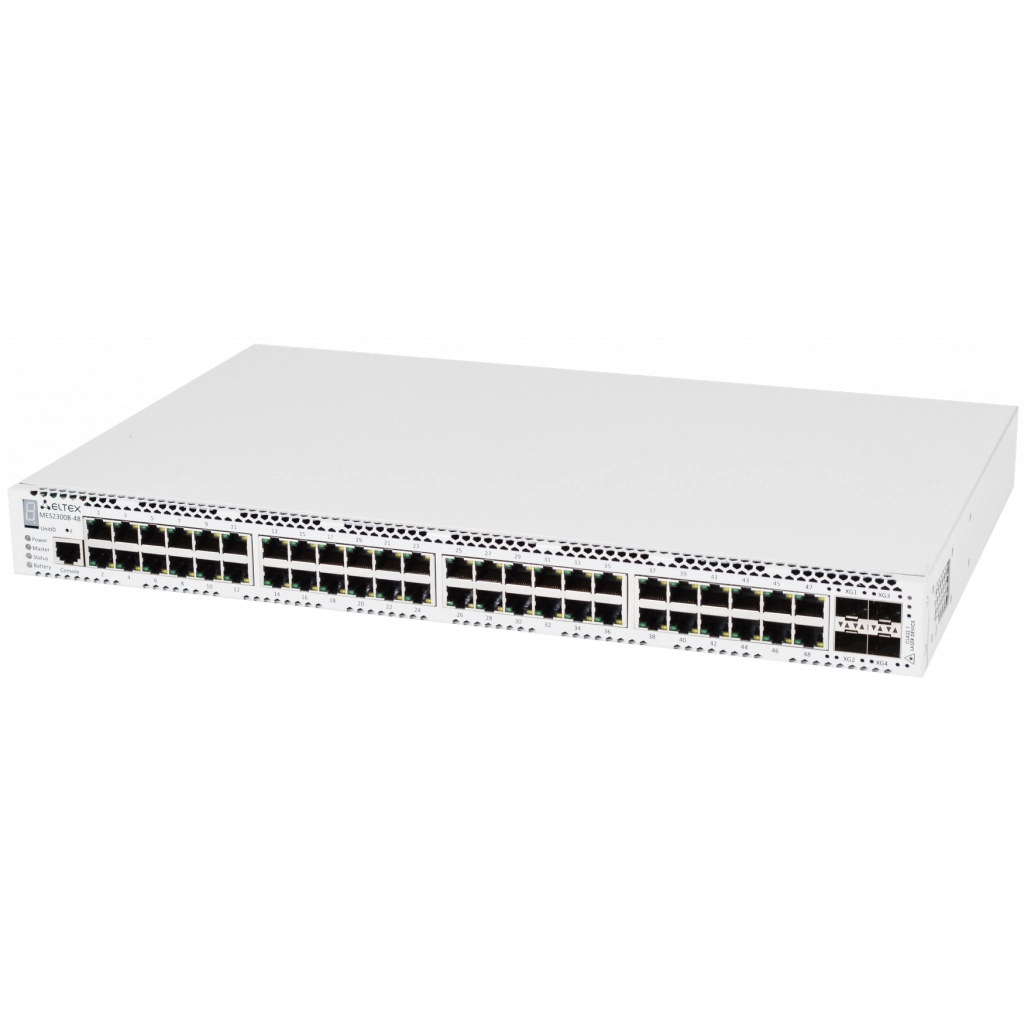

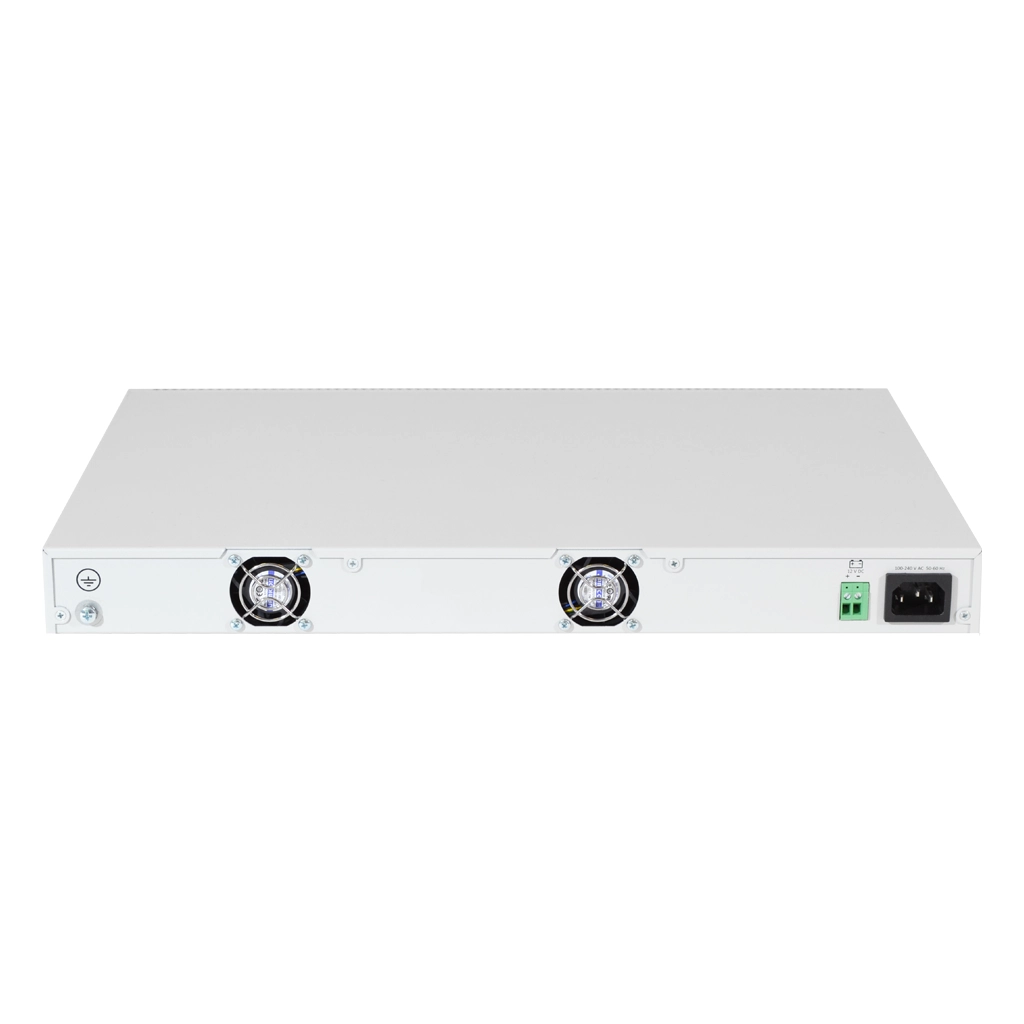

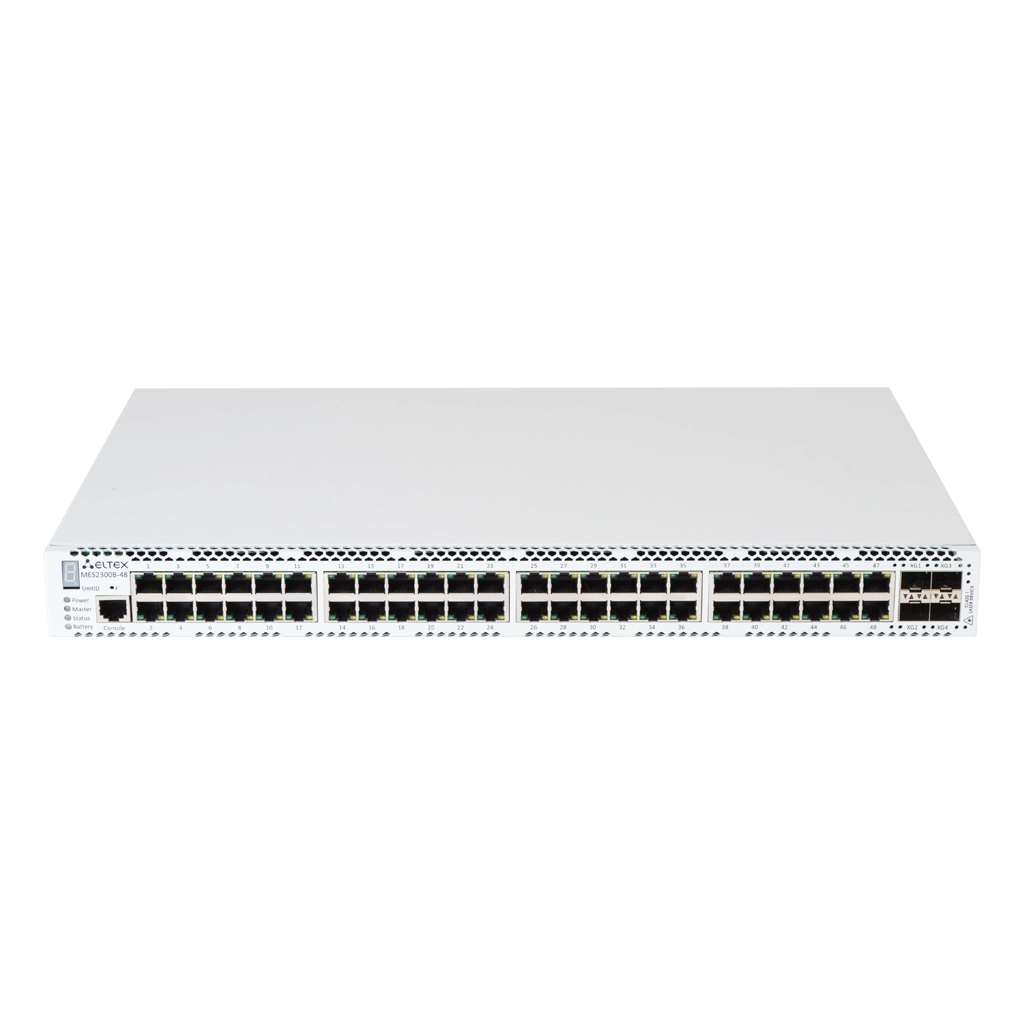

MES2300B-48 Eltex | Коммутатор 48 портов 1G RJ-45, 4 порта 10G SFP+, AC, АКБ
Новинка

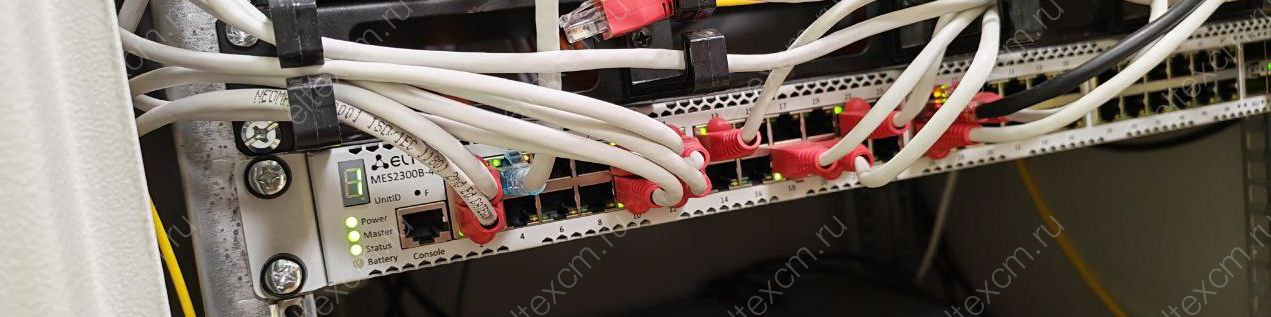

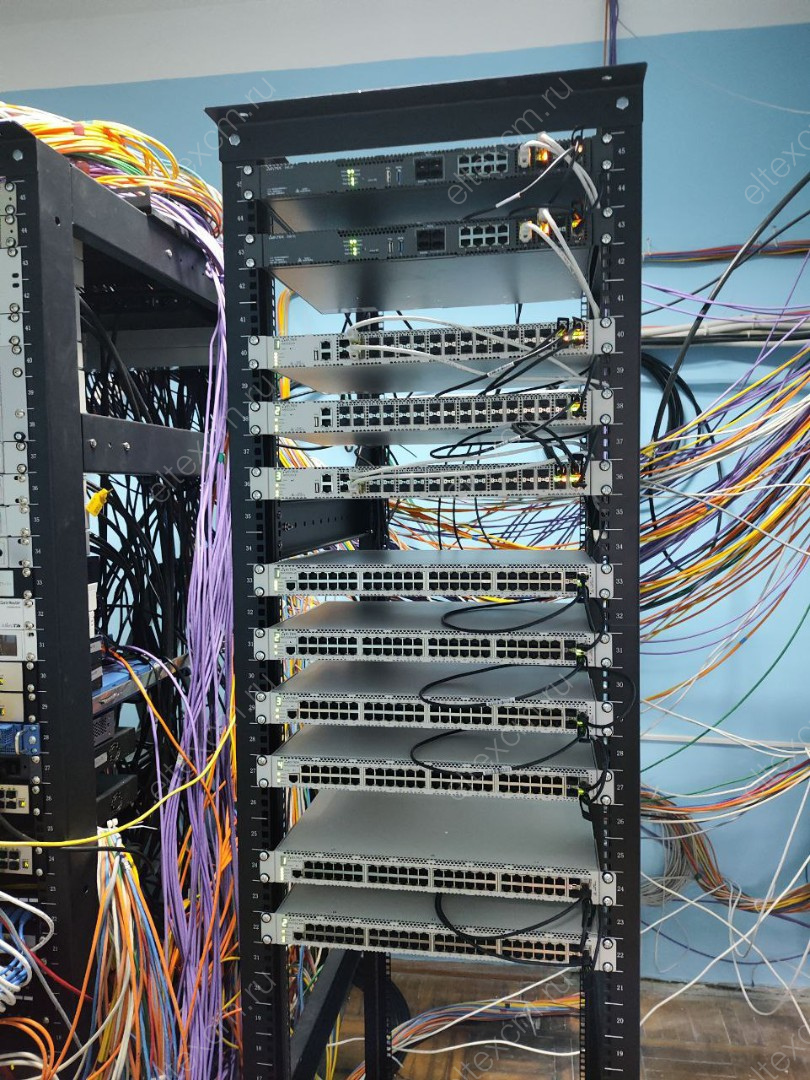

Видео и фото от пользователей
48 портов 10/100/1000BASE-T
4 порта 10GBASE-R (SFP+)/1000BASE-X (SFP)
Управляемый. Уровень L3
220 В AC
12 В АКБ
4 порта 10GBASE-R (SFP+)/1000BASE-X (SFP)
Управляемый. Уровень L3
220 В AC
12 В АКБ
Порты
PoE
Доступен к заказу
Артикул:
MES2300B-48
Скопировать артикул
Скопировано
Особенности:
заряд АКБ
Уровень коммутатора:
L3
Питание:
AC, АКБ
MAC-таблица:
16 384
Гарантия
года
Техподдержка
год
В случае ремонта
год
?
Сервисы не выбраны
?
Сервисы добавлены
Услуги, входящие в сертификат:
- Диагностика оборудования
- Бесплатный ремонт, если диагностирован гарантийный случай
- Платный ремонт, если диагностирован не гарантийный случай
Тарифные пакеты
8x5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
На 1 год / до 2 лет / до 3 лет / до 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
- Гарантийное обслуживание является непрерывным
- Максимальный срок гарантийного обслуживания - 5 лет
Консультационные услуги по вопросам эксплуатации оборудования Eltex.
Способы обращения в техническую поддержку:
- Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
- Email. Удобно для простых вопросов
- «Душевный» чат в Telegram. Для интересных и нестандартных вопросов
Тарифные пакеты
8x5 / 24x7
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
Услуга по отправке оборудования на подмену на следующий рабочий день (next business day shipping) в случае выхода из строя оборудования
Услуги, входящие в сертификат:
- Отправка оборудования на подмену на время ремонта на следующий рабочий день
- Диагностика неисправного оборудования
- Бесплатный ремонт, если диагностирован гарантийный случай
- Платный ремонт, если диагностирован не гарантийный случай
Тарифные пакеты
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
- Сертификат приобретается только при наличии действующей стандартной/расширенной гарантии
Общие параметры MES2300B-48 Eltex
| Тип товара | АО |
| Статус Минпромторг | Да |
| РРПП (ПП 719) | 10804229 |

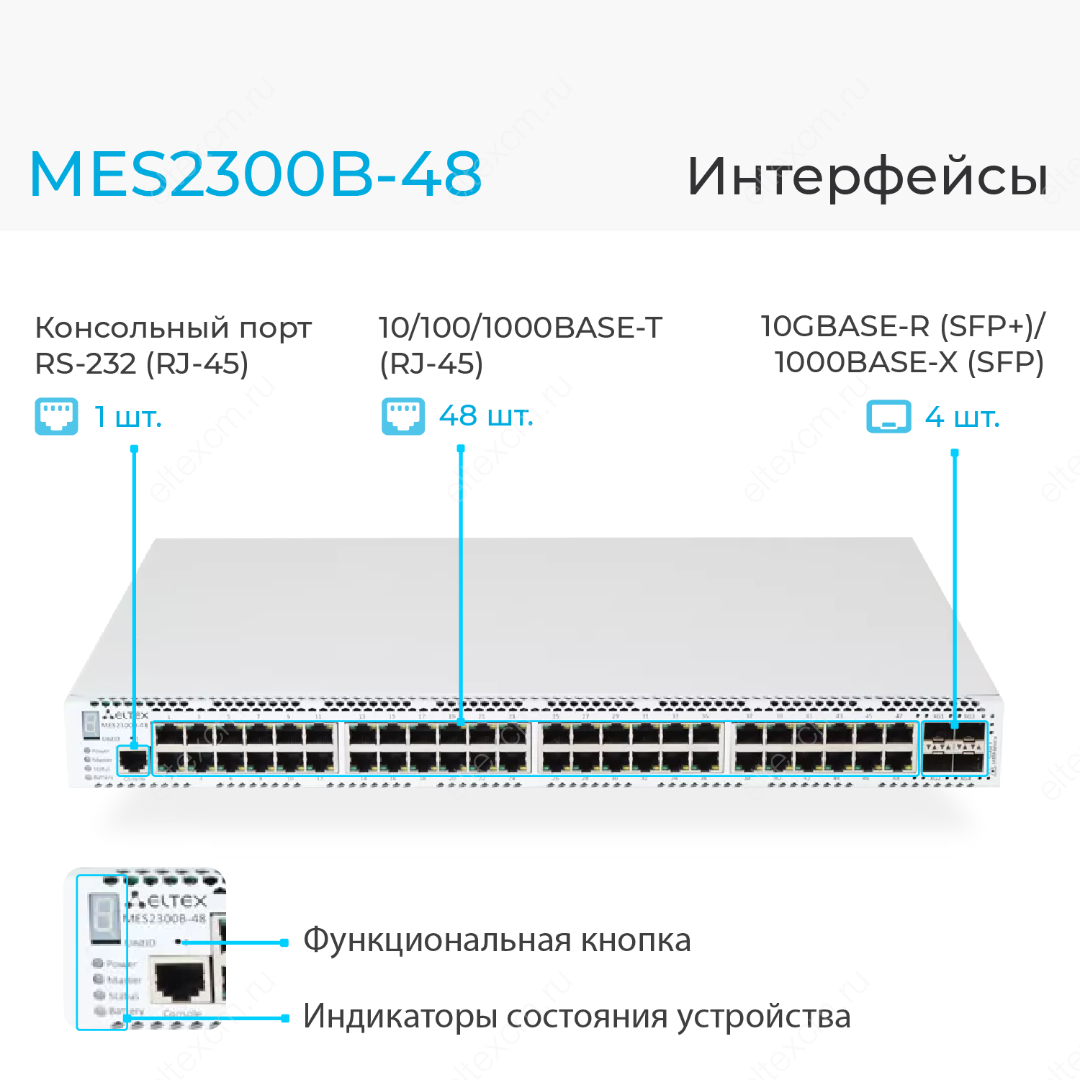

Физические интерфейсы
| Кол-во портов DOWNLINK | 48 |
| Тип DOWNLINK | RJ-45 |
| Скорость DOWNLINK | 1G |
| Кол-во портов UPLINK | 4 |
| Тип UPLINK | SFP+ |
| Скорость UPLINK | 10G |
| Количество портов | 48x1G, 4xSFP+ |
| Количество портов 10/100/1000BASE-T (RJ-45) | 48 |
| Количество портов 1000BASE-X (SFP) / 10GBASE-R (SFP+) | 4 |
| Консольный порт | RS-232 (RJ-45) |
Производительность
| Пропускная способность, Гбит/с | 176 |
| Производительность на пакетах длиной 64 байта (значение указано для односторонней передачи), MPPS | 130.95 |
| Объём буферной памяти | 3 Mбайт |
| Объём ОЗУ | 2 Гбайт (DDR4) |
| Объём ПЗУ | 512 Mбайт (RAW NAND) |
| MAC таблица | 16 384 |
| Количество ARP записей | 1981 |
| Таблица VLAN | 4094 |
| Количество групп L2 Multicast (IGMP Snooping) | 2048 |
| Количество L3 интерфейсов | 2032 |
| Количество маршрутов L3 IPv4 Unicast | 4063 |
| Количество маршрутов L3 IPv6 Unicast | 1014 |
| Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM) | 1981 |
| Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM) | 505 |
| Количество VRF (включая VRF по умолчанию) | 16 |
| Количество VRRP-маршрутизаторов | 255 |
| Максимальный размер ECMP-групп | 1024 |
| Количество правил SQinQ (ingress / egress) | 1320 / 654 или 654 / 1320 |
| Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0) |
1974 |
| Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0) |
1974 / 987 |
| Количество правил ACL в одном ACL | 512 |
| Количество групп LAG (Link Aggregation Groups) | 32, до 8 портов в одном LAG |
| Качество обслуживания QoS, выходные очереди на порт | 8 |
| Максимальный размер Jumbo-фрейма, байт | 10 240 |
Функции
| Набор функций соответствует версии ПО | 6.6.10 |
| Уровень коммутатора | L3 |
| Поддержка стекирования | да |
| Кол-во устройств в стеке | 8 |
| Поддержка сверхдлинных кадров (Jumbo frames) | да |
| Поддержка ERPS (G.8032v2) | да |
| Поддержка MLAG (Multi-Switch Link Aggregation Group) | да |
| Поддержка Q-in-Q | да |
| Поддержка Selective Q-in-Q | да |
| Технология EVPN/VXLAN | нет |

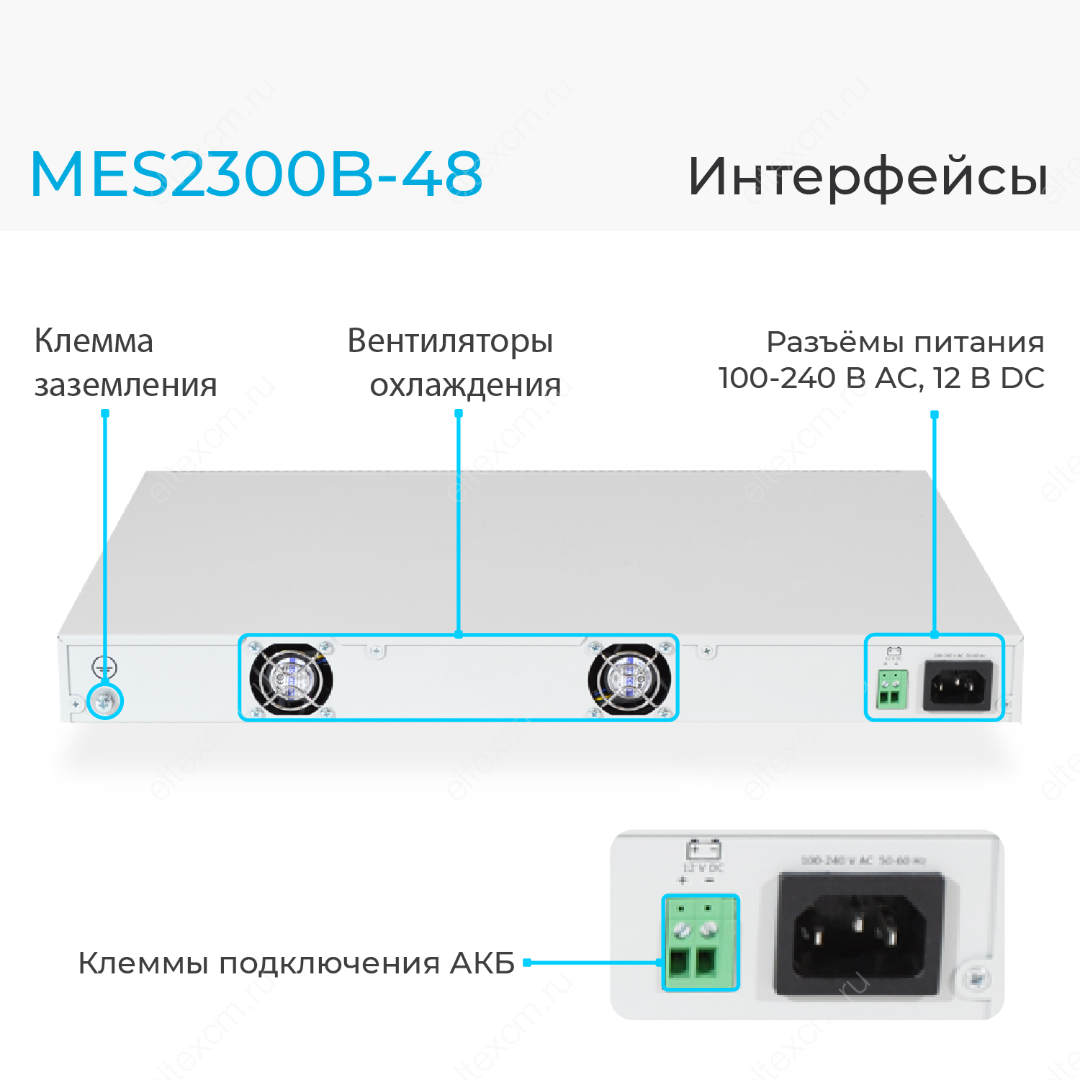

Физические характеристики
| Питание, ток | AC, АКБ |
| Питание, В | 100-240 В, 12 В АКБ |
| Особенности | заряд АКБ |
| Разъем для АКБ | да |
| Технология PoE | нет |
| Максимальная потребляемая мощность, Вт | 55 |
| Максимальная потребляемая мощность без учёта заряда АКБ, Вт | 40 |
| Аппаратная поддержка Dying Gasp | да |
| Рабочая температура окружающей среды | от -20 до +50 °С |
| Рабочая влажность | не более 80% |
| Тепловыделение, Вт | 43 |
| Тип охлаждения | активное |
| Направление обдува | FTB |
| Установка в стойку | 1U |
| Габариты коммутатора (Ш х В х Г), мм | 440 x 44 x 280 |
Габариты и вес
| Размер коробки ШхВхГ, мм | 550 x 85 x 450 |
| Вес брутто, кг | 4.2 |

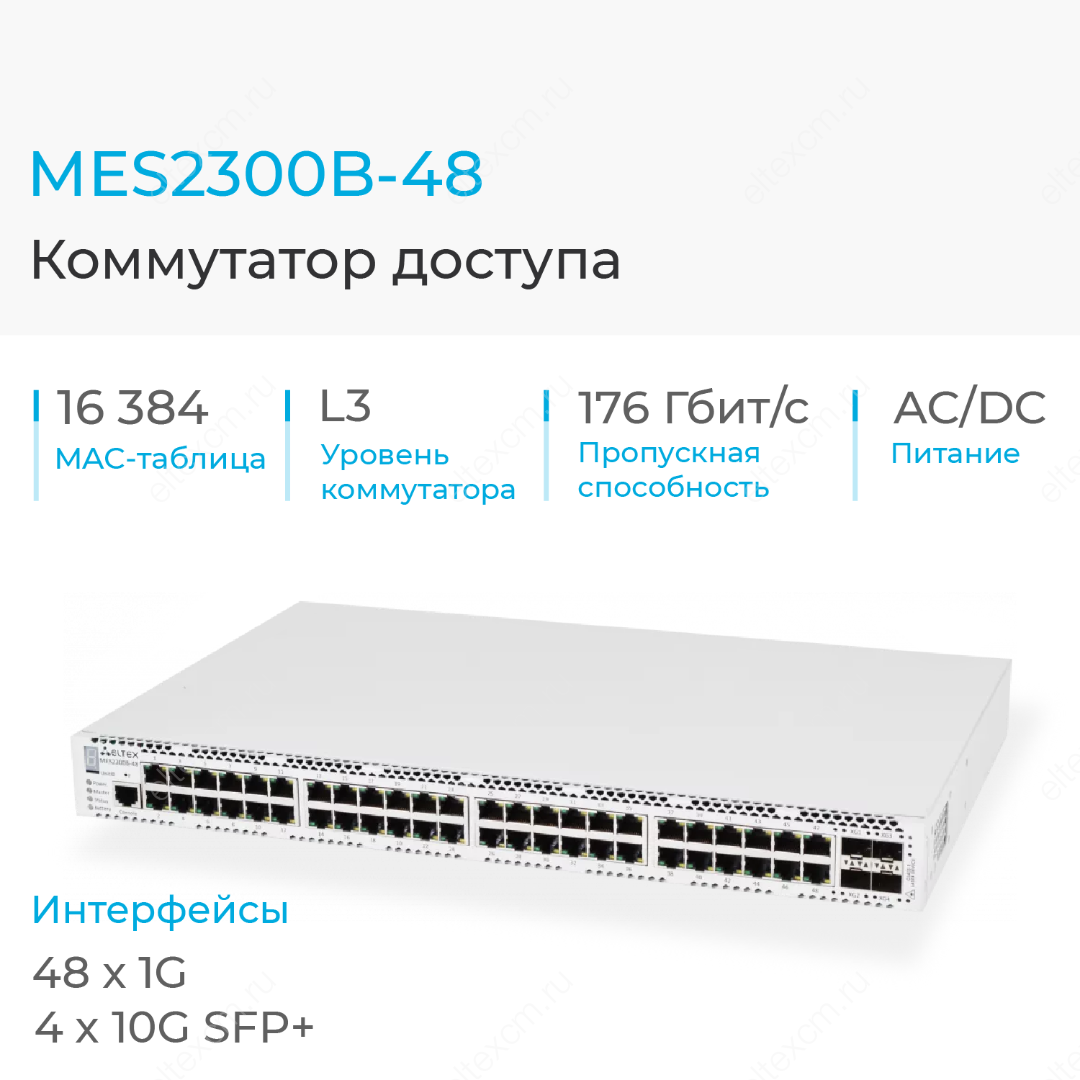

Eltex MES2300B-48 - управляемый L3 коммутатор ethernet. Имеет 48 гигабитных портов RJ-45 и 4 оптических порта SFP+ по 10 Гбит/c, которые можно использовать в качестве аплинка и объединить в агрегированный канал для повышения отказоустойчивости или разгрузки высоконагруженных магистральных линий до вышестоящего оборудования.
Главная особенность модели - помимо питания от сети 220 В, есть возможность питания от внешнего аккумулятора 12 В с автоматическим переключением на него в случае отказа основного источника.
Технические характеристики резервного питания Eltex MES2300B-48
| Ёмкость АКБ, Ah | Время автономной работы, ч | Время заряда АКБ, ч |
| 12 | ≈ 4 | ≈ 13 |
| 17 | ≈ 7 | ≈ 18 |
| 20 | ≈ 8 | ≈ 23 |
Модель является заменой снятого с производства MES2348B. В сравнении с предшественником в MES2300B-48 существенно увеличён объём ОЗУ, расширена таблица ARP-записей, количество L3 интерфейсов, маршрутов и правил ACL. Сравнить полные характеристики производительности с предыдущим поколением.
Коммутатор из реестра Минпромторга - Да.
Номер в реестре РРПП - 10804229.
