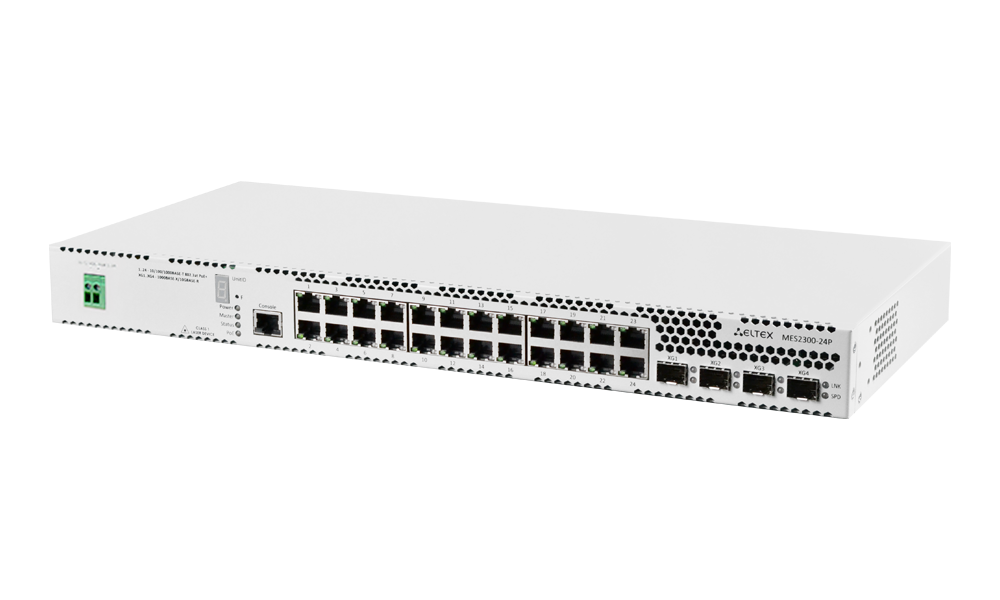

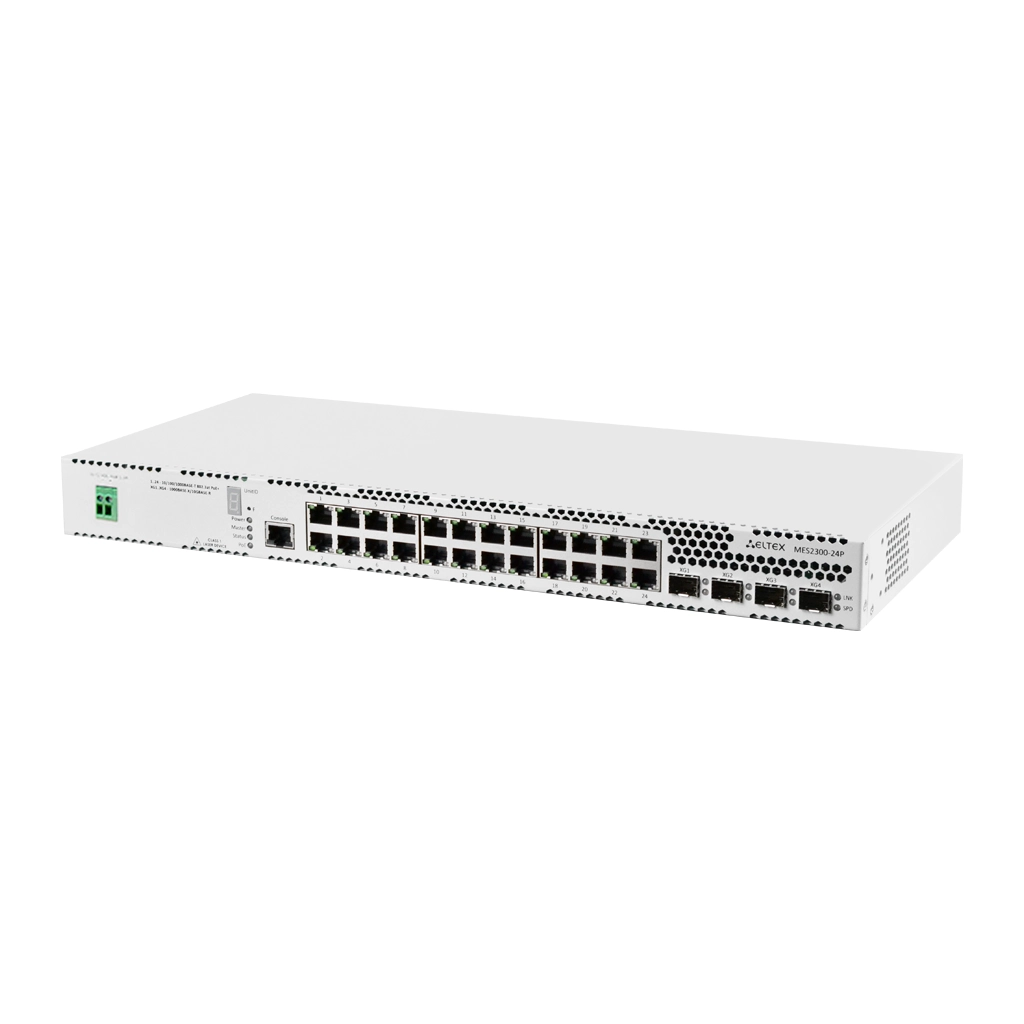

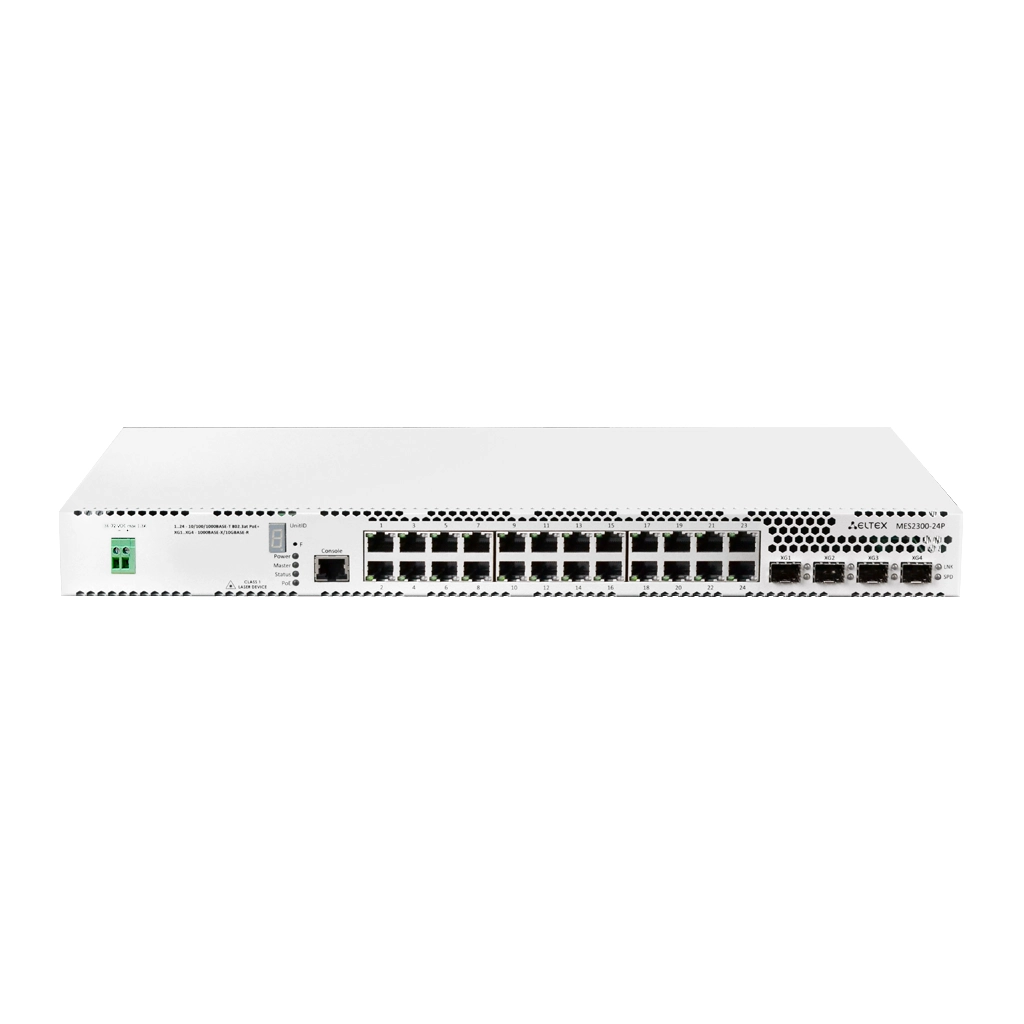

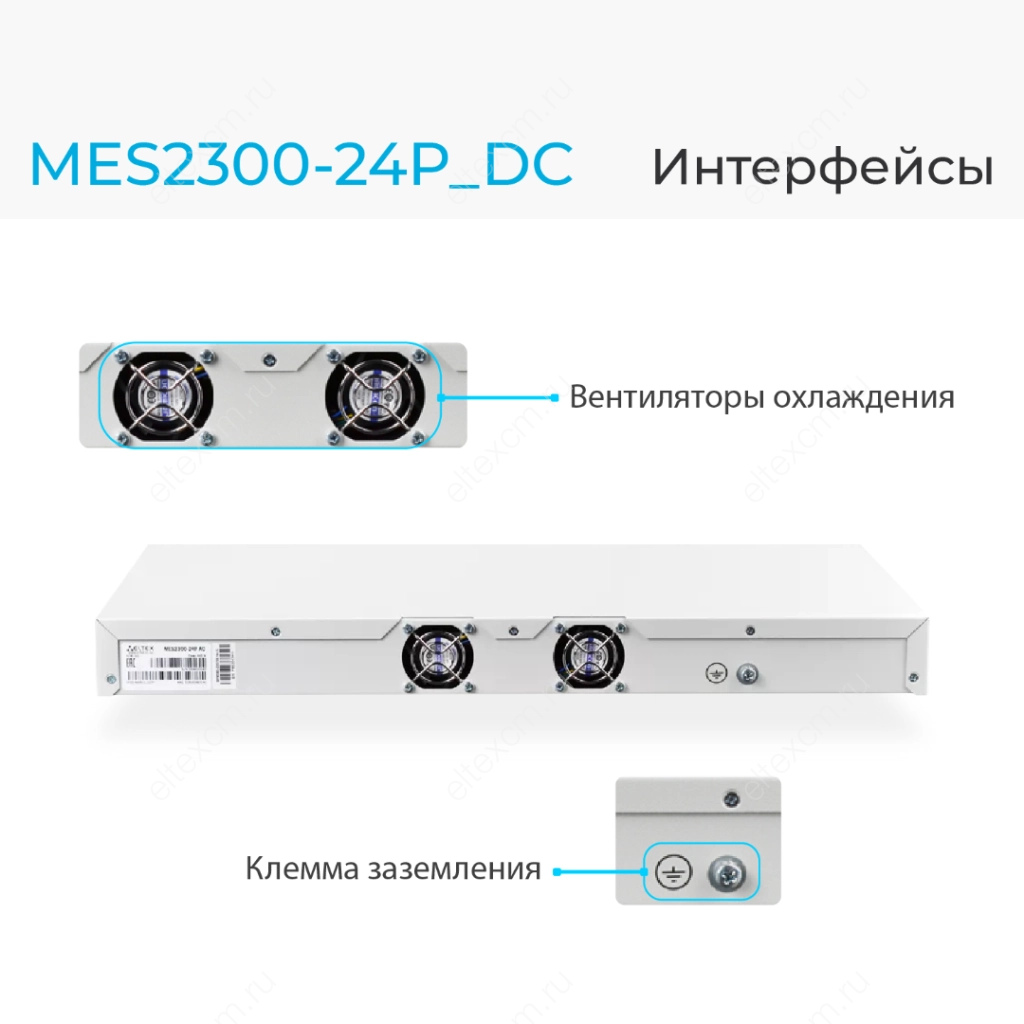

MES2300-24P_DC Eltex | Коммутатор доступа 24 порта 1G PoE, 4 порта 10G
Новинка
MES2300-24P_DC - стекируемый L3 коммутатор доступа PoE/PoE+ с бюджетом 380 Вт и портами uplink 1/10G. Предназначен для построения корпоративных сетей с оконечными устройствами, поддерживающими питание по стандартам 802.3af/at, такими как Wi-Fi точки доступа, IP телефоны, IP видеокамеры и другие.
PoE
Акименко Евгений (Новосибирск)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Дашкина Ксения (Новосибирск)
Камышников Григорий (Новосибирск)
Карлина Виктория (Новосибирск)
Кириллова Маргарита (Новосибирск)
Козлов Дмитрий (Новосибирск)
Ломоносова Екатерина (Новосибирск)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Передерин Сергей (Новосибирск)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Шаяхметов Илья (Новосибирск)
Доступен к заказу
Артикул:
MES2300-24P_DC
Скопировать артикул
Скопировано
DOWNLINK:
24
UPLINK:
4
Бюджет PoE, Вт:
380
Питание, ток:
DC
Уровень коммутатора:
L3
MAC-таблица:
16 384
Тип охлаждения:
Активное
Общие параметры MES2300-24P_DC Eltex
| Статус Минпромторг | Да |
| РРПП (ПП 719) | 10685385 |
| ЕРРРП (ПП 878) | ТКО-59/24 |
| Сертификат транспортной безопасности (ТСОТБ) | Нет |
Физические интерфейсы
| Кол-во портов DOWNLINK | 24 |
| Тип DOWNLINK | RJ-45 |
| Скорость DOWNLINK | 1G |
| Кол-во портов UPLINK | 4 |
| Тип UPLINK | SFP+ |
| Скорость UPLINK | 10G |

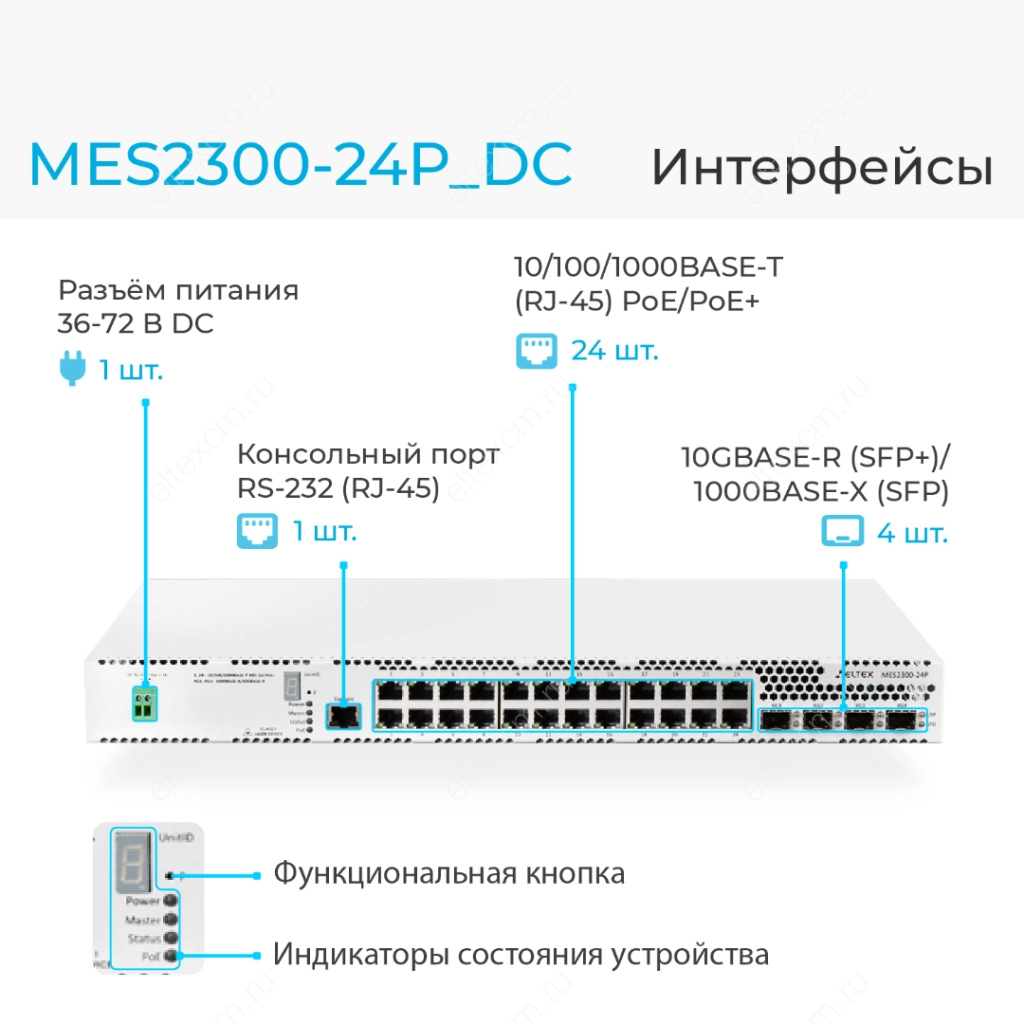

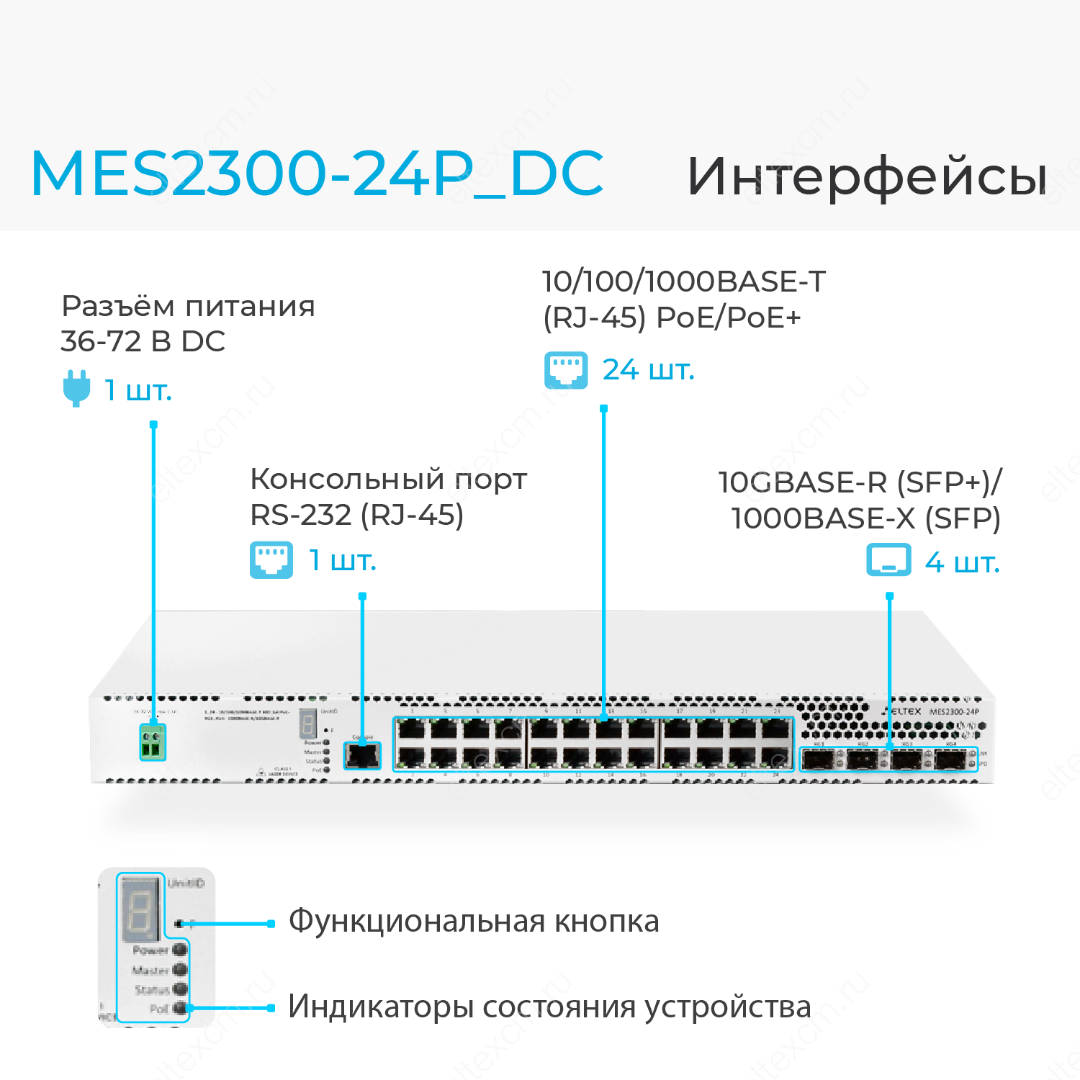

| Количество портов | 24х1G, 4хSFP+ |
| Количество портов 10/100/1000BASE-T (RJ-45) PoE/PoE+ | 24 |
| Количество портов 1000BASE-X (SFP) / 10GBASE-R (SFP+) | 4 |
| Консольный порт | RS-232 (RJ-45) |
Производительность
| Пропускная способность, Гбит/с | 128 |
| Производительность на пакетах длиной 64 байта (значение указано для односторонней передачи), MPPS | 94,49 |
| Объём буферной памяти | 1,5 Мбайт |
| Объём ОЗУ | 2 Гбайт (DDR4) |
| Объём ПЗУ | 512 Мбайт (RAW NAND) |
| MAC таблица | 16 384 |
| Количество ARP записей | 1981 |
| Таблица VLAN | 4094 |
| Количество групп L2 Multicast (IGMP Snooping) | 2048 |
| Количество L3 интерфейсов | 2032 |
| Количество маршрутов L3 IPv4 Unicast | 4063 |
| Количество маршрутов L3 IPv6 Unicast | 1014 |
| Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM) | 1981 |
| Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM) | 505 |
| Количество VRF (включая VRF по умолчанию) | 16 |
| Количество VRRP-маршрутизаторов | 255 |
| Максимальный размер ECMP-групп | 1024 |
| Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0) |
1974 |
| Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0) |
1974 / 987 |
| Количество правил ACL в одном ACL | 512 |
| Количество правил SQinQ (ingress / egress) | 1320 / 654 или 654 / 1320 |
| Количество групп LAG (Link Aggregation Groups) | 32, до 8 портов в одном LAG |
| Качество обслуживания QoS, выходные очереди на порт | 8 |
| Максимальный размер Jumbo-фрейма, байт | 10 240 |
| Кол-во устройств в стеке | 8 |
Функции
| Уровень коммутатора | L3 |
| Поддержка MLAG (Multi-Switch Link Aggregation Group) | Да |
| Поддержка сверхдлинных кадров (Jumbo frames) | Да |
| Поддержка ERPS (G.8032v2) | Да |
| Поддержка Q-in-Q | Да |
| Поддержка Selective Q-in-Q | Да |
Физические характеристики
| Питание, ток | DC |
| Питание, В | 36-72 В |
| Разъем для АКБ | Нет |
| PoE | Да |
| Поддерживаемые стандарты PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| Бюджет PoE, Вт | 380 |
| Максимальная потребляемая мощность с учётом нагрузки PoE, Вт | 480 |
| Аппаратная поддержка Dying Gasp | Нет |
| Рабочая температура окружающей среды | от -20 °С до +50 °С |
| Рабочая влажность | не более 80 % |
| Тепловыделение, Вт | 100 |

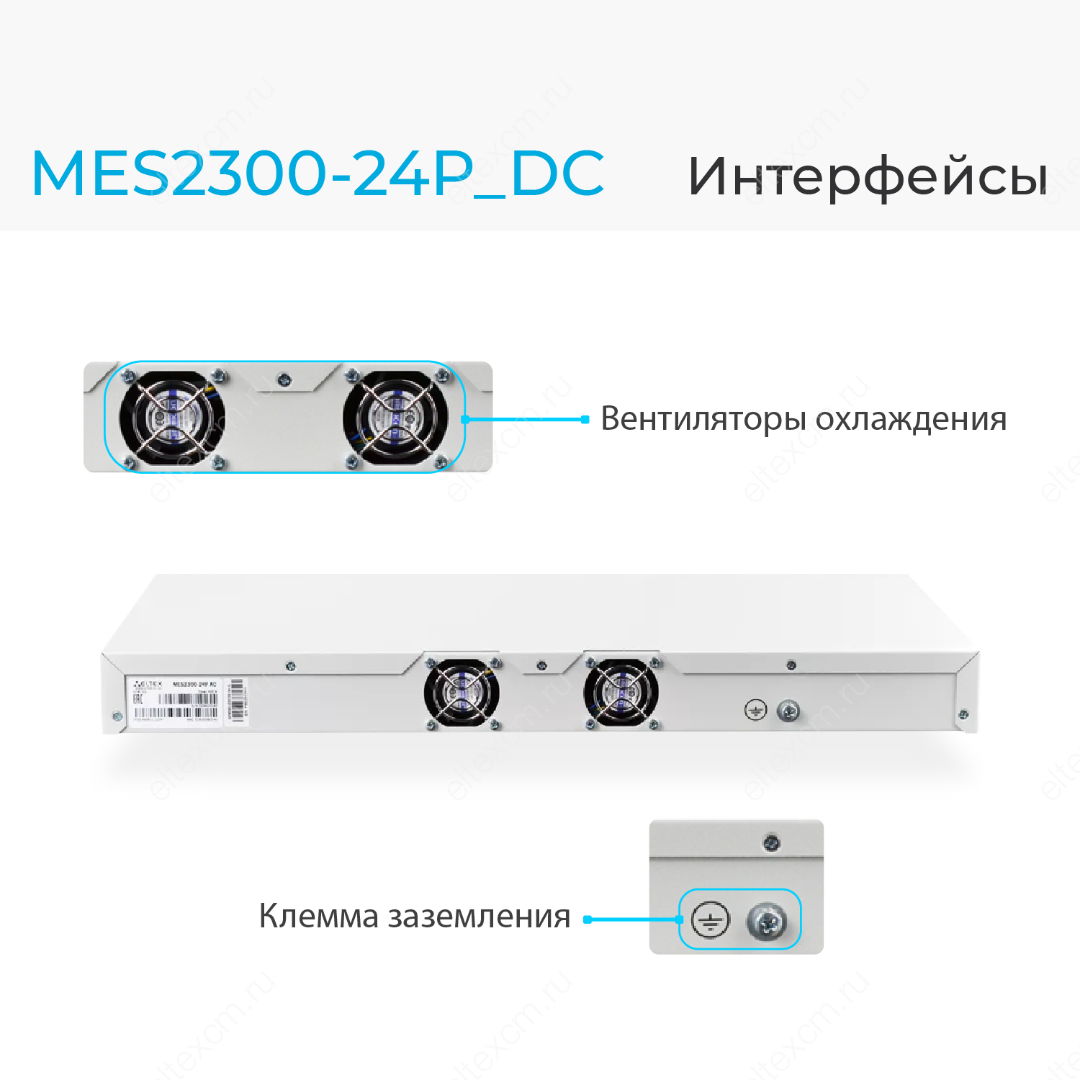

| Тип охлаждения | Активное |
| Установка в стойку | 1U |
| Габариты коммутатора (Ш х В х Г), мм | 430 х 44 х 203 |
Габариты и вес
| Размер коробки ШхВхГ, мм | 550 x 85 x 270 |
| Вес брутто, кг | 3.2 |

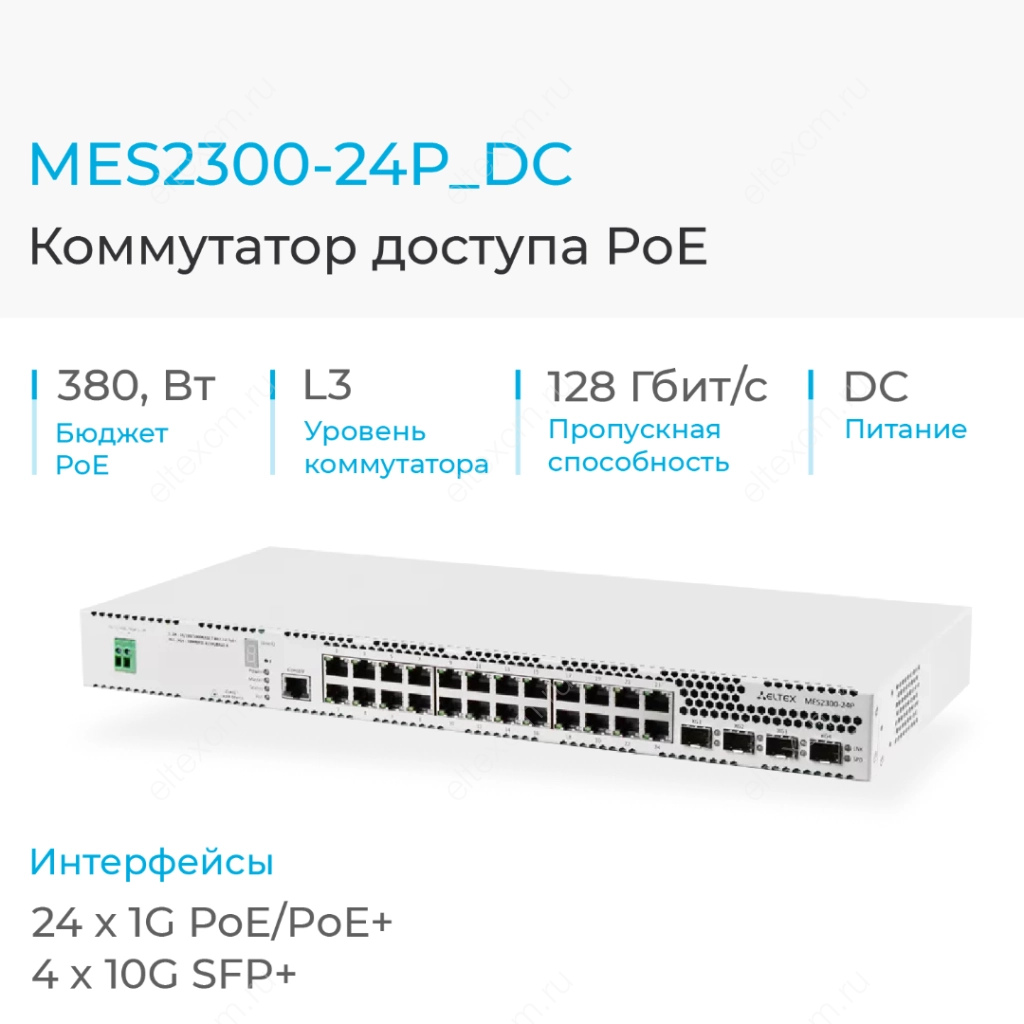

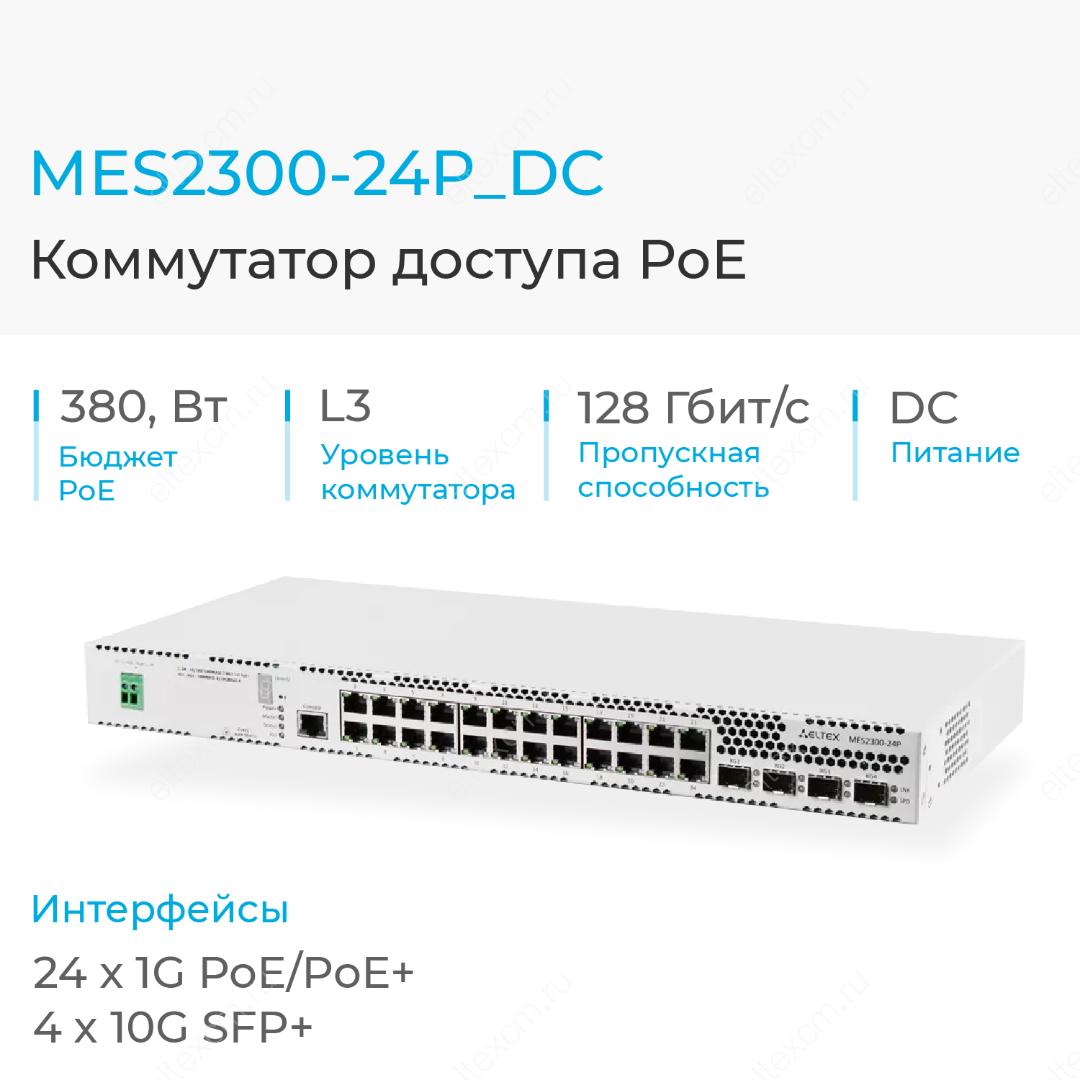

MES2300-24P_DC - новое поколение коммутаторов доступа уровня L3 и с поддержкой технологии Power over Ethernet (PoE), пришедшее на смену хорошо зарекомендовавших себя предыдущее поколение MES2324P_DC.
Коммутатор имеет 24 PoE/PoE+ и 4 SFP+ порта. Предназначен для подключения к корпоративной, офисной сети пользовательских устройств, такие как ПК, тонкие клиенты, точки доступа Wi-Fi, IP телефоны и видеокамеры.
Бюджет PoE составляет 380 Вт и поддерживает стандарты 802.11af (PoE), 802.11at (PoE+) для подключения устройств с поддержкой PoE по витой паре при отсутствии электрических розеток поблизости.
