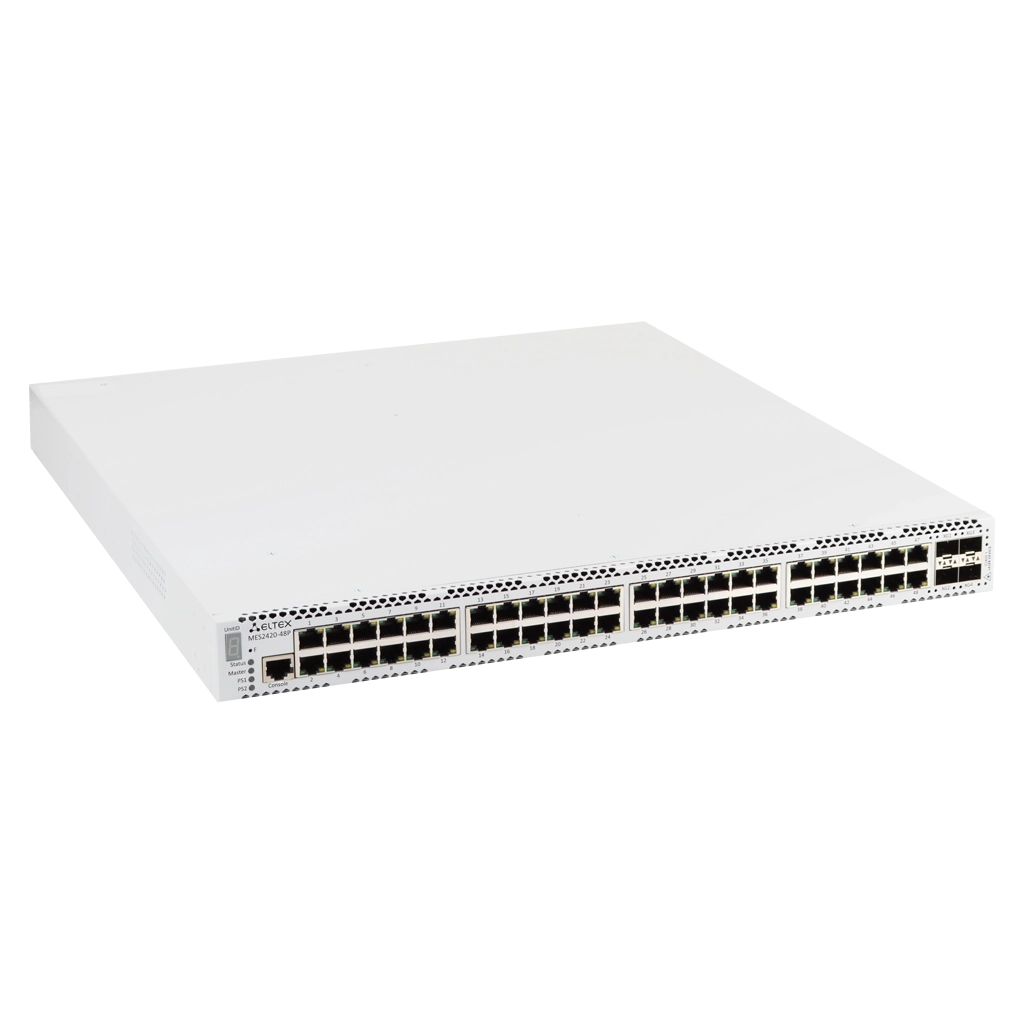

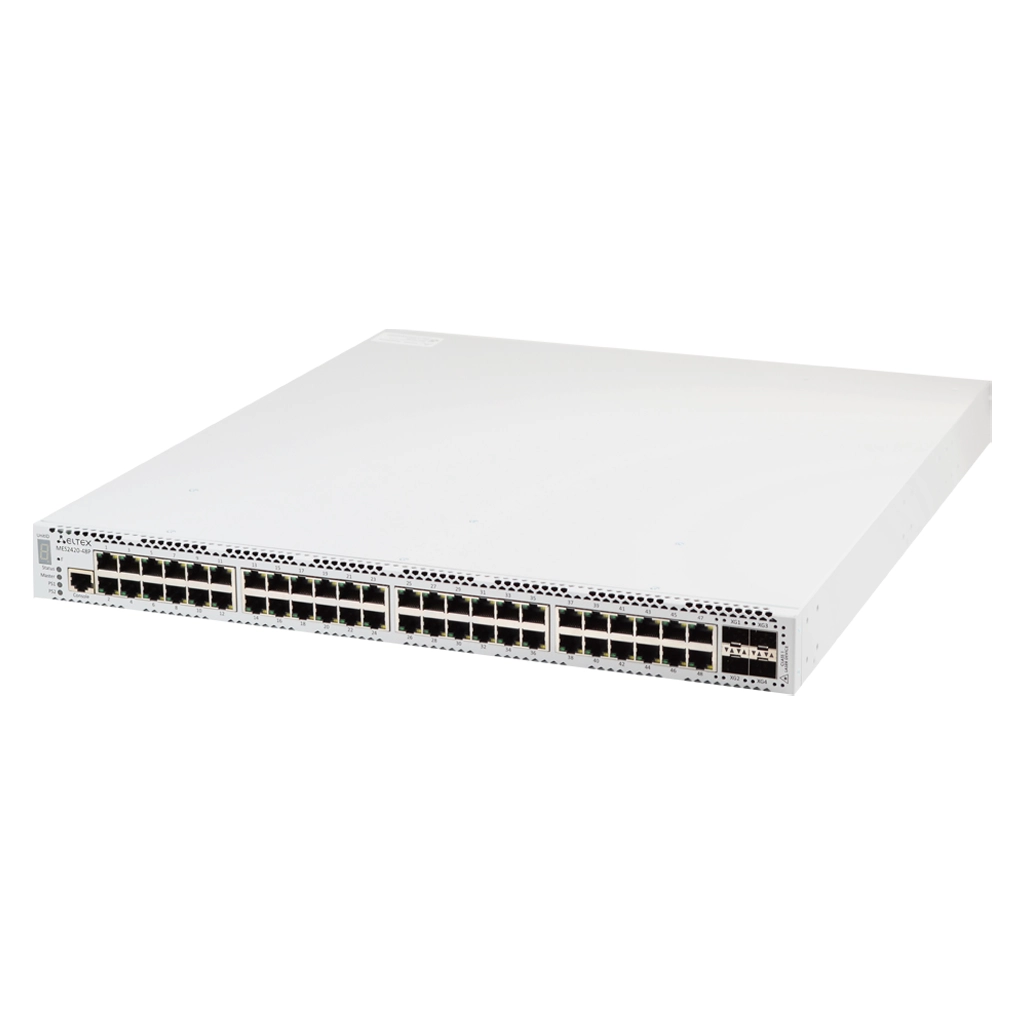

MES2420-48P Eltex | Коммутатор 48 портов 1G с PoE, 4 порта 10G
ЕРРРП (ТОРП)
Артикул:
MES2420-48P
Коммутатор уровня L2-L3; 48 портов 10/100/1000 Base-T (PoE/PoE+); 4 порта 1000Base-X(SFP)/10G Base-R(SFP+); Консольный порт RS-232 (RJ-45); Поддержка Multicast (IGMP Snooping, MVR)
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 32 года
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
- Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
- Проект модернизации ЛВС для УССИ ФСО СПБ
- Замена оборудования иностранных вендоров в высших учебных заведениях
Общие параметры MES2420-48P Eltex
| Кол-во портов UPLINK | 4 |
| Особенности | PoE |
| MAC таблица | 32K |
| Уровень коммутатора | L2 |
| Кол-во портов DOWNLINK | 48 |
| Скорость DOWNLINK | 1G |
| Установка в стойку | 1U |
| PoE | + |
| Питание | 2 смен.БП |
| Тип UPLINK | 10G |
| В реестре Минпромторга (ТОРП) | Да |
| Тип DOWNLINK | RJ-45 |
| Размер коробки ШхВхГ, мм | 440 x 44 x 490 |
| Вес брутто, кг | 9.55 |
Ключевые особенности
- Расширенные функции L2
- Коммутаторы L3
- Поддержка Multicast (IGMP Snooping, MVR)
- Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
L3 коммутатор MES2420-48P расширяет серию MES24xx, может использоваться в операторских и корпоративных сетях на уровне доступа. Имеет 48 PoE+ портов RJ-45 10/100/1000T и 4 SFP+/SFP 10G/1G аплинка. Неблокируемая архитектура с пропускной способностью 176 Гбит/с. Охлаждение от передней панели к задней и работа в широком диапазоне температур от -10 до +50°C. До 2-х сменных блоков питания, обеспечивающих бюджет PoE до 1450 Вт. Поддержка широкого набора функций L2, а также базовой статической и динамической маршрутизации.
Интерфейсы
Функции Link Aggregation
1 Значения указаны для односторонней передачи
2 Mac-based vlan и SQinQ используют общие аппаратные ресурсы

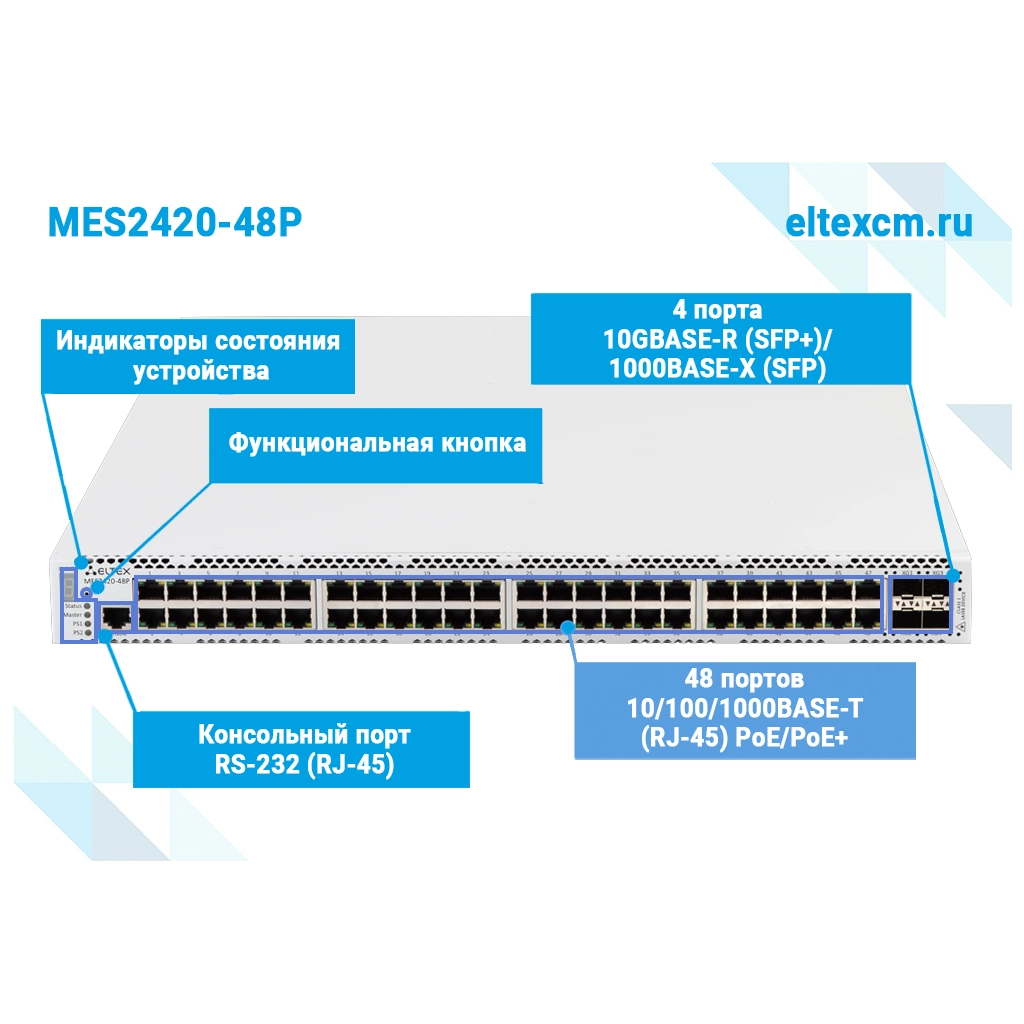

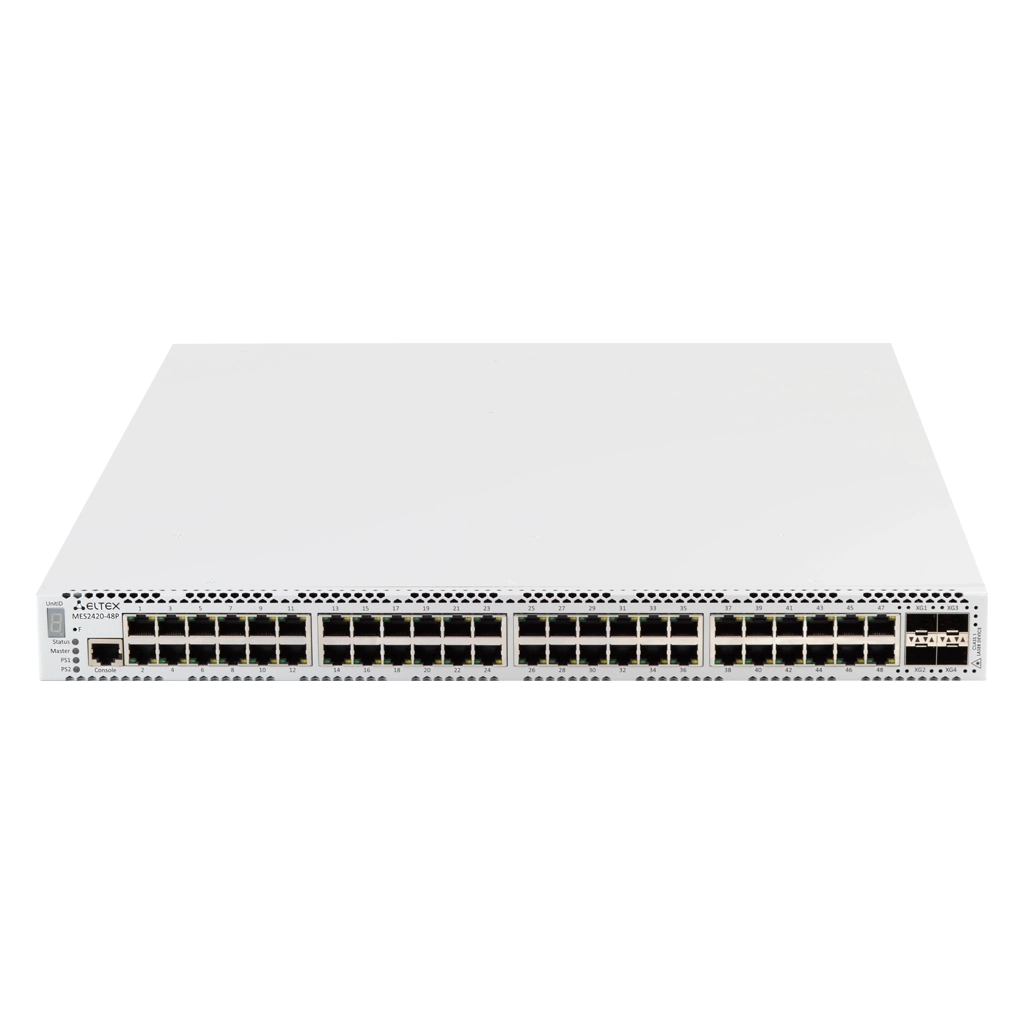

- 10/100/1000BASE-T PoE/PoE+ - 48
- 1000BASE-X (SFP)/10GBASE-R (SFP+) - 4
- Консольный порт RS-232 (RJ-45) - 1
- Пропускная способность - 176 Гбит/с
- Производительность на пакетах длиной 64 байта1 - 130,95 MPPS
- Объем буферной памяти - 2 Мбайт
- Объем ОЗУ (DDR3) - 1 Гбайт
- Объем ПЗУ (SPI Flash) - 64 Мбайт
- Таблица MAC-адресов - 32768
- Количество ARP-записей - 1000
- Таблица VLAN - 4094
- Количество групп L2 Multicast (IGMP Snooping) - 4094
- Количество групп L3 multicast (IGMP Proxy) - 2048
- Количество правил SQinQ - 2048 (ingress2), 1024 (egress)
- Количество правил MAC ACL - 766
- Количество правил IPv4/IPv6 ACL - 640/320
- Количество маршрутов L3 IPv4 Unicast - 1958
- Количество маршрутов L3 IPv6 Unicast - 22
- Количество VRRP-маршрутизаторов - 32
- Количество L3-интерфейсов - 20 vlan, до 5 IPv4-адресов в каждом vlan, до 512 IPv6 GUA суммарно для всех vlan
- Link Aggregation Groups (LAG) - 24 группы, до 8 портов в одном LAG
- Качество обслуживания QoS - 8 выходных очередей на порт
- Размер Jumbo-фрейма - Максимальный размер пакетов 12288 байт
- Защита от блокировки очереди (HOL)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (Port mirroring)
- RSPAN
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов
- Статические записи MAC (Static MAC Entries)
- Отслеживание событий MAC change на портах
- Логирование событий MAC Flapping
- Поддержка Voice VLAN
- Поддержка IEEE 802.1Q
- Поддержка Q-in-Q
- Поддержка GVRP
- Поддержка Selective Q-in-Q
- Поддержка MAC-based VLAN
- Поддержка Protocol-based VLAN
- Поддержка профилей Multicast
- Поддержка статических Multicast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP Snooping fast-leave на основе порта
- Поддержка функций IGMP Proxy-report
- Поддержка IGMP Querier
- Поддержка MVR
- Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
- Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
- Поддержка протокола Rapid-PVST+
- Поддержка STP Root Guard
- Поддержка STP Loop Guard
- Поддержка STP BPDU Guard
- Поддержка BPDU Filtering
- Поддержка Spanning Tree Fast Link option
- Поддержка Layer 2 Protocol Tunneling (L2PT)
- Поддержка Loopback Detection (LBD)
- Изоляция портов
- Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
- Поддержка ERPS (G.8032v2)
- Поддержка статических IPv4-, IPv6-маршрутов
- Поддержка протоколов динамической маршрутизации RIPv1/2, OSPFv2/3
- Поддержка протокола VRRP
Функции Link Aggregation
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
- Функциональность IPv6 Host
- Совместное использование IPv4, IРv6
- DHCP Snooping
- Опция 82 протокола DHCP
- IP Source Guard
- Dynamic ARP Inspection (Protection)
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе IEEE 802.1x
- Guest VLAN
- Система предотвращения DoS-атак
- Сегментация трафика
- Фильтрация DHCP-клиентов
- Предотвращение атак BPDU
- PPPoE Intermediate agent
- DHCPv6 Snooping
- IPv6 Source Guard
- L2-L3-L4 ACL (Access Control List)
- IPv6 ACL
- ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)
- Ограничение скорости на портах (shaping, policing)
- Поддержка класса обслуживания IEEE 802.1p
- Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
- Классификация трафика на основании ACL
- Назначение меток CoS/DSCP на основании ACL
- Перемаркировка меток DSCP в CoS
- Перемаркировка меток CoS в DSCP
- Назначение VLAN на основании ACL
- IEEE 802.3ah, Ethernet OAM
- IEEE 802.3ah Unidirectional Link Detection (UDLD) — протокол обнаружения однонаправленных линков
- Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
- Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
- Протокол SNMP
- Интерфейс командной строки (CLI)
- Web-интерфейс
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- LLDP (IEEE 802.1ab) + LLDP MED
- Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q
- Поддержка авторизации вводимых команд с помощью сервера TACACS+
- Поддержка IPv4/IPv6 ACL для управления устройством
- Управление доступом к коммутатору – уровни привилегий для пользователей
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
- Клиент Telnet, клиент SSH
- Сервер Telnet, сервер SSH
- Поддержка макрокоманд
- Журналирование вводимых команд по протоколу TACACS+
- Автоматическая настройка DHCP
- DHCP Relay (поддержка IРv4)
- DHCP Relay Option 82
- Сервер DHCP
- Добавление тега PPPoE Circuit-ID
- Flash File System
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование пароля
- Ping (поддержка IPv4/IPv6)
- Поддержка статических маршрутов IPv4/IPv6
- Поддержка двух версий файлов конфигурации
- Статистика интерфейсов
- Поддержка мониторинга загрузки CPU по задачам и очередям
- Мониторинг загрузки оперативной памяти (RAM)
- Мониторинг температуры
- Мониторинг TCAM
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
- RFC 1212 Concise MIB Definitions
- RFC 1213 MIB II
- RFC 1215 MIB Traps Convention
- RFC 1493, 4188 Bridge MIB
- RFC 1157, 2571-2576 SNMP MIB
- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
- RFC 2465 IPv6 MIB
- RFC 2737 Entity MIB
- RFC 4293 IPv6 SNMP Mgmt Interface MIB
- Private MIB
- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
- RFC 2668 802.3 MAU MIB
- RFC 2674, 4363 802.1p MIB
- RFC 2233, 2863 IF MIB
- RFC 2618 RADIUS Authentication Client MIB
- RFC 4022 MIB для TCP
- RFC 4113 MIB для UDP
- RFC 3289 MIB для Diffserv
- RFC 2620 RADIUS Accounting Client MIB
- RFC 768 UDP
- RFC 791 IP
- RFC 792 ICMPv4
- RFC 2463, 4443 ICMPv6
- RFC 793 TCP
- RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
- RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
- RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
- RFC 826 ARP
- RFC 854 Telnet
- МЭК 61850

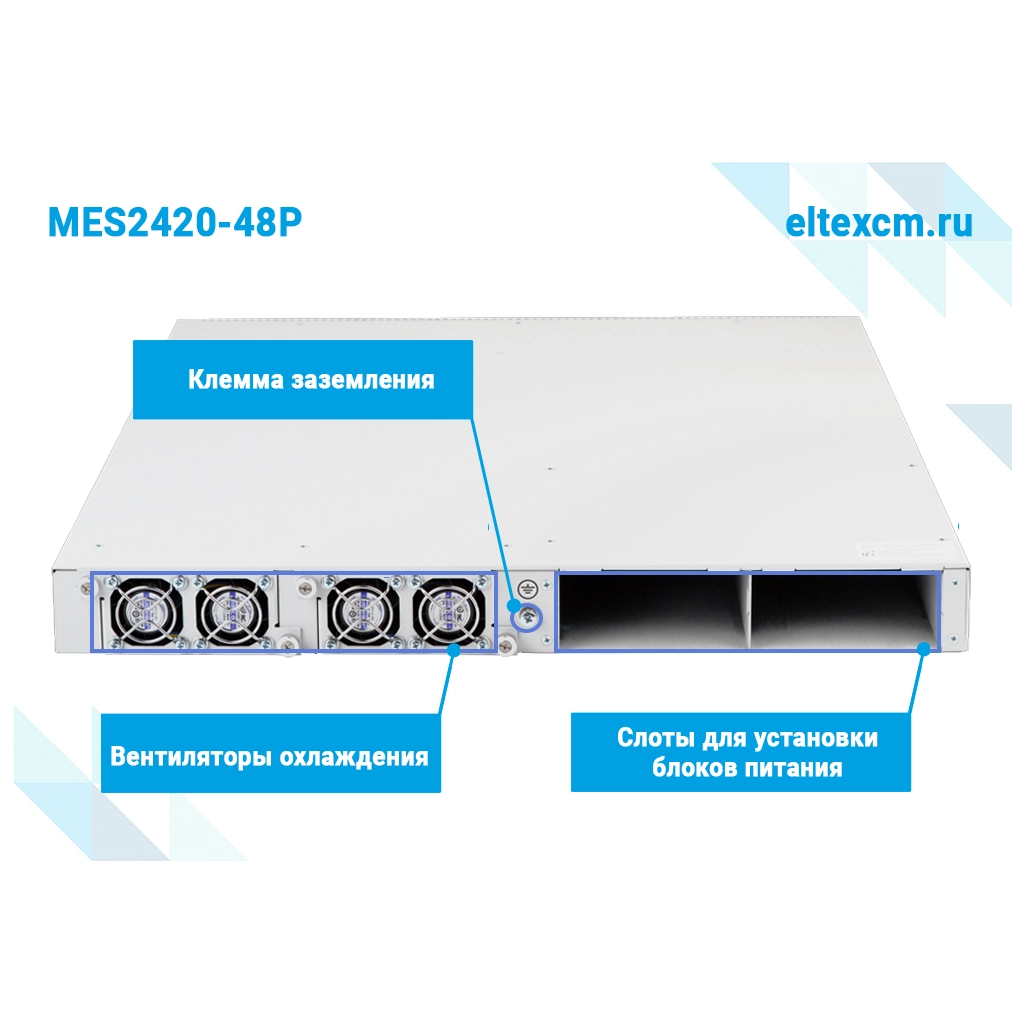

- Питание:
- 100–240 В AC, 50–60 Гц
- 36–72 В DC
- До двух ис- точников питания с возможностью горячей замены
- Максимальная потребляемая мощность (с учетом нагрузки PoE): 1600 Вт
- Бюджет PoE: 1450 Вт
- Тепловыделение - 160 Вт
- Аппаратная поддержка Dying Gasp - нет
- Рабочая температура окружающей среды - от -10 до +50 °С
- Температура хранения - от -40 до +70 °С
- Рабочая влажность - не более 80%
- Охлаждение активное, 4 вентилятора
- Исполнение - 19", 1U
- Размеры (ШxВxГ) - 430x44x490 мм
- Масса - 9,55 кг
1 Значения указаны для односторонней передачи
2 Mac-based vlan и SQinQ используют общие аппаратные ресурсы
Документация
Предыдущие версии
Описание
Программное обеспечение
Предыдущие версии
Ethernet-коммутатор MES2420-48P, 48 портов 10/100/1000BASE-T (PoE/PoE+), 4 порта 1000BASE-X/ 10GBASE-R, L3
Модуль питания PM950-220/56, 220V AC, 950W
Модуль питания PM950-48/56, 48V DC, 950W
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM
SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM
SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm, LC, DDM
SFP 1,25 GE модуль 2 км, ММ, 2 волокна, 1310 nm, LC, DDM
SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM
.jpg)
SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM
SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM
SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM
SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM
SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1310/1310 LC, DDM
SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM
SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM
SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM
SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM
SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM
SFP трансивер для 10/100/1000 BASE-T
SFP+ трансивер для 10GBASE-Т
SFP+ Direct attach cable, 10G, 1m
SFP+ Direct attach cable, 10G, 2m
SFP+ Direct attach cable, 10G, 3m
Паспорт
Комплект крепления в 19"стойку
Сертификат
Руководство по эксплуатации (по запросу поставляется на CD-диске)
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания, MES2420-48P (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
[ для нового оборудования ]
Продление гарантийного обслуживания, MES2420-48P (используется при покупке для ранее приобретенного оборудования)
[ для уже купленного оборудования ]
Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - MES2420-48P - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, MES2420-48P (услуга оказывается при наличии действующей гарантии)
Обучение в Академии Eltex
