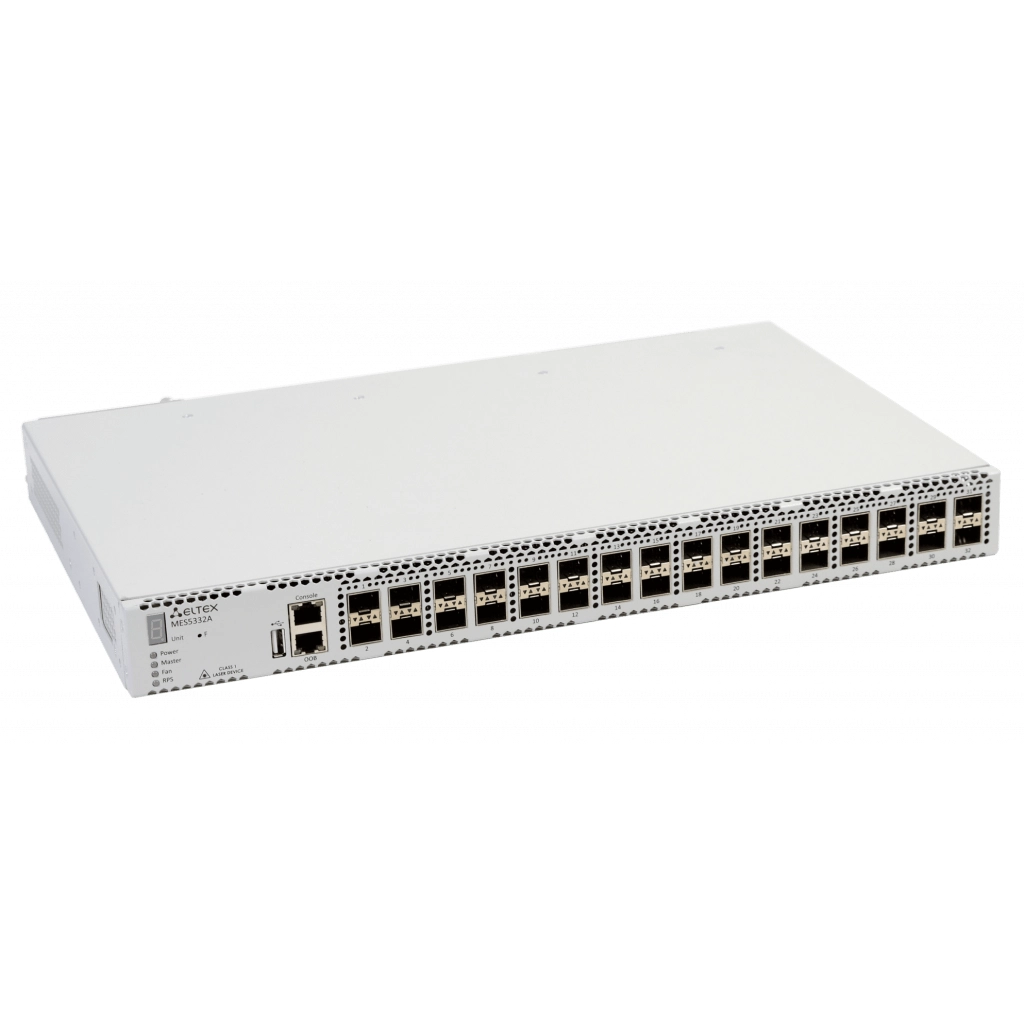

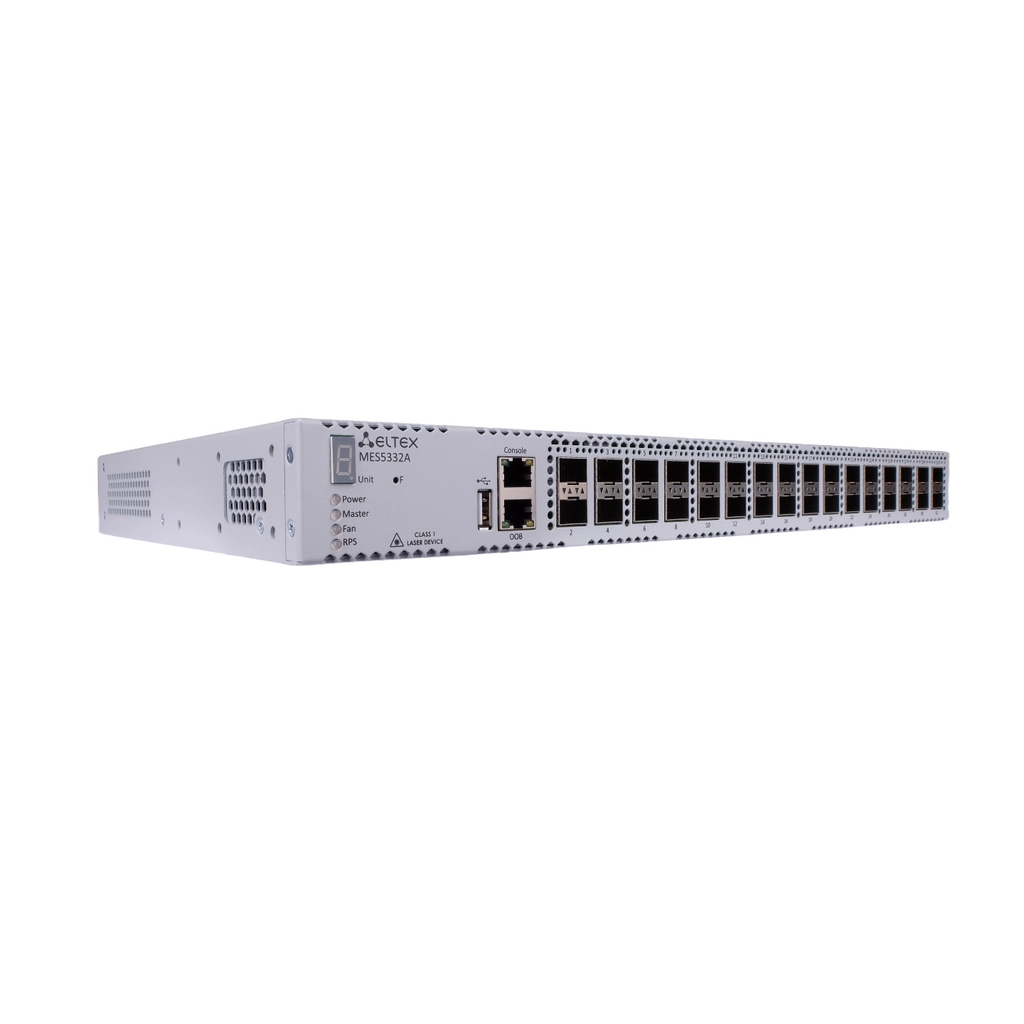

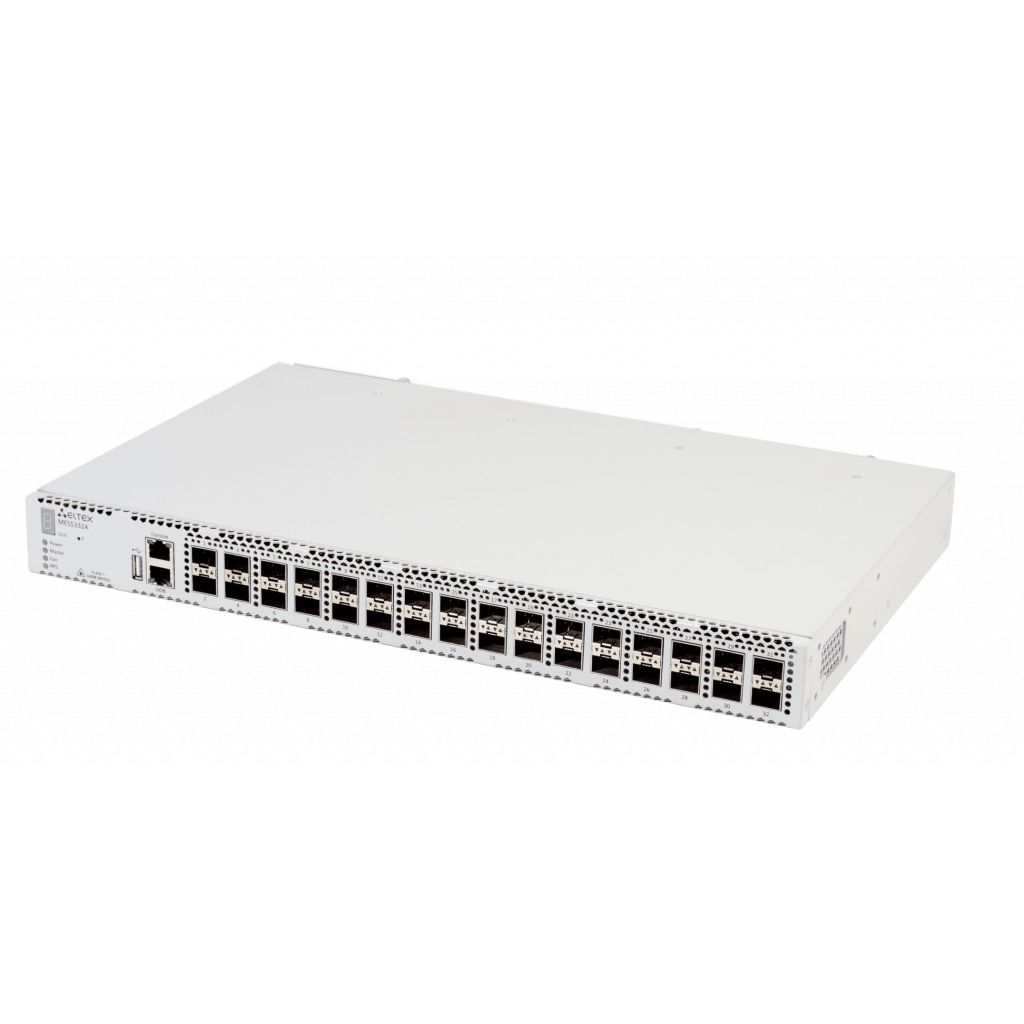

MES5332A Eltex | Коммутатор 32 порта SFP+

ЕРРРП (ТОРП)
Артикул:

MES5332A

MES5332A - это 32-ух портовый 10Gbit L3 коммутатор уровня агрегации/ядра. Обладает широким L2/L3 функционалом и раcширенным количеством портов. В отличие от MES5324 обладает большей таблицей маршрутизации (16к против 7к ipv4), а так же поддержкой VxLAN. Может использоваться в качестве центрального коммутационного узла крупной сети или ToR (top of rack). Для подключения доступно 32x10GBASE-R(SFP+)/1000BASE-X (SFP).

ОКПД2 КТРУ: 26.30.11.110-00000041
Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Офис: Новосибирск
Маргарита Кириллова (Новосибирск)
Возраст: 30 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Серажим Антон (Новосибирск)
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 27 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
  • Проект модернизации ЛВС для УССИ ФСО СПБ
  • Замена оборудования иностранных вендоров в высших учебных заведениях
Карсакова Ксения (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Шаяхметов Илья (Новосибирск)
Возраст: 32 года
Офис: Новосибисрк
Репьюк Алексей (Новосибисрк)

Общие параметры MES5332A Eltex

Особенности
Уровень коммутатора L3
MAC-таблица 32K
Downlink кол-во портов 32
Downlink скорость портов 10G
Установка в стойку 1U
Разъем для АКБ
PoE
Кол-во устройств в стеке 8
Питание 2 смен.БП
Тип UPLINK 10G
В реестре Минпромторга (ТОРП) Да
Тип Downlink портов SFP+
Размер коробки ШхВхГ, мм 430 x 44 x 275
Вес брутто, кг 4.1

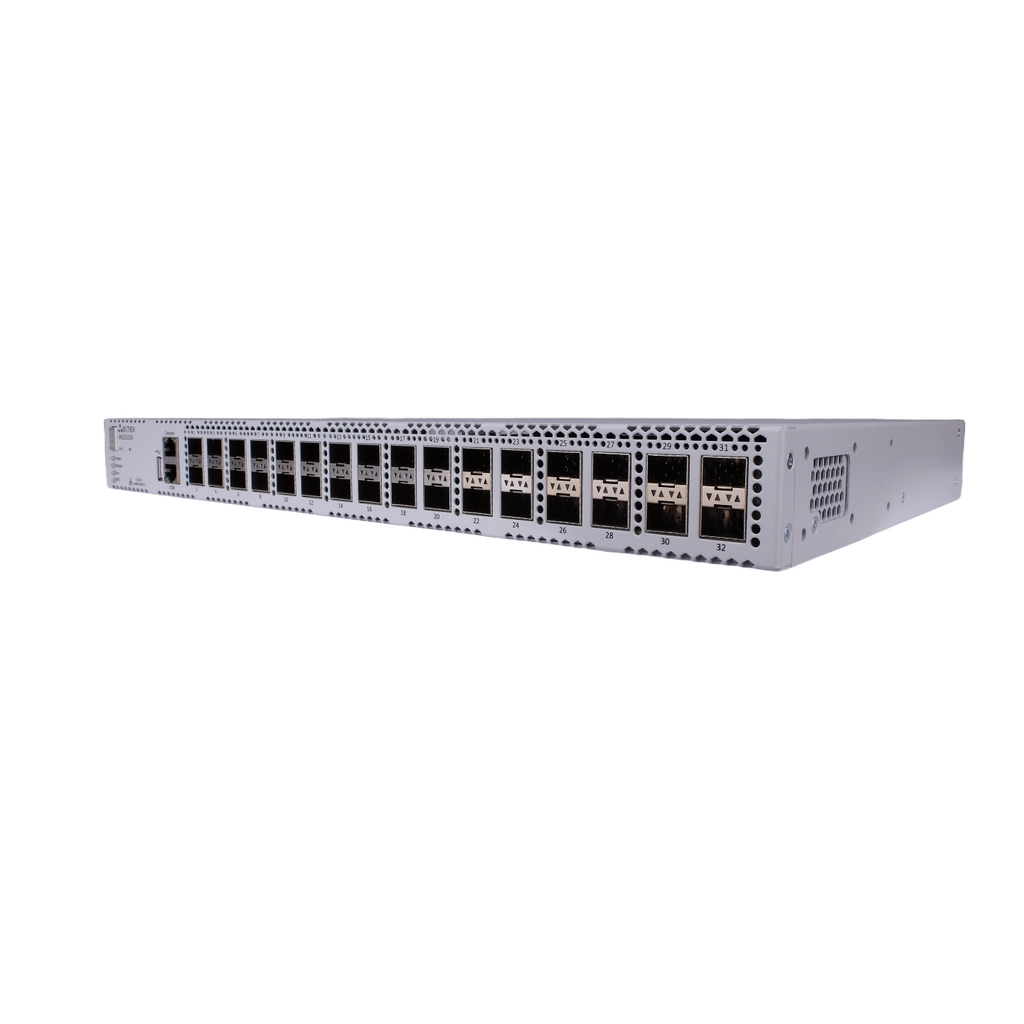

MES5332A - это 32-ух портовый 10Gbit L3 коммутатор уровня агрегации/ядра. Обладает широким L2/L3 функционалом и раcширенным количеством портов. В отличие от MES5324 обладает большей таблицей маршрутизации (16к против 7к ipv4), а так же поддержкой VxLAN. Может использоваться в качестве центрального коммутационного узла крупной сети или ToR (top of rack). Для подключения доступно 32x10GBASE-R(SFP+)/1000BASE-X (SFP).

Бюджетный коммутатор агрегации 10G

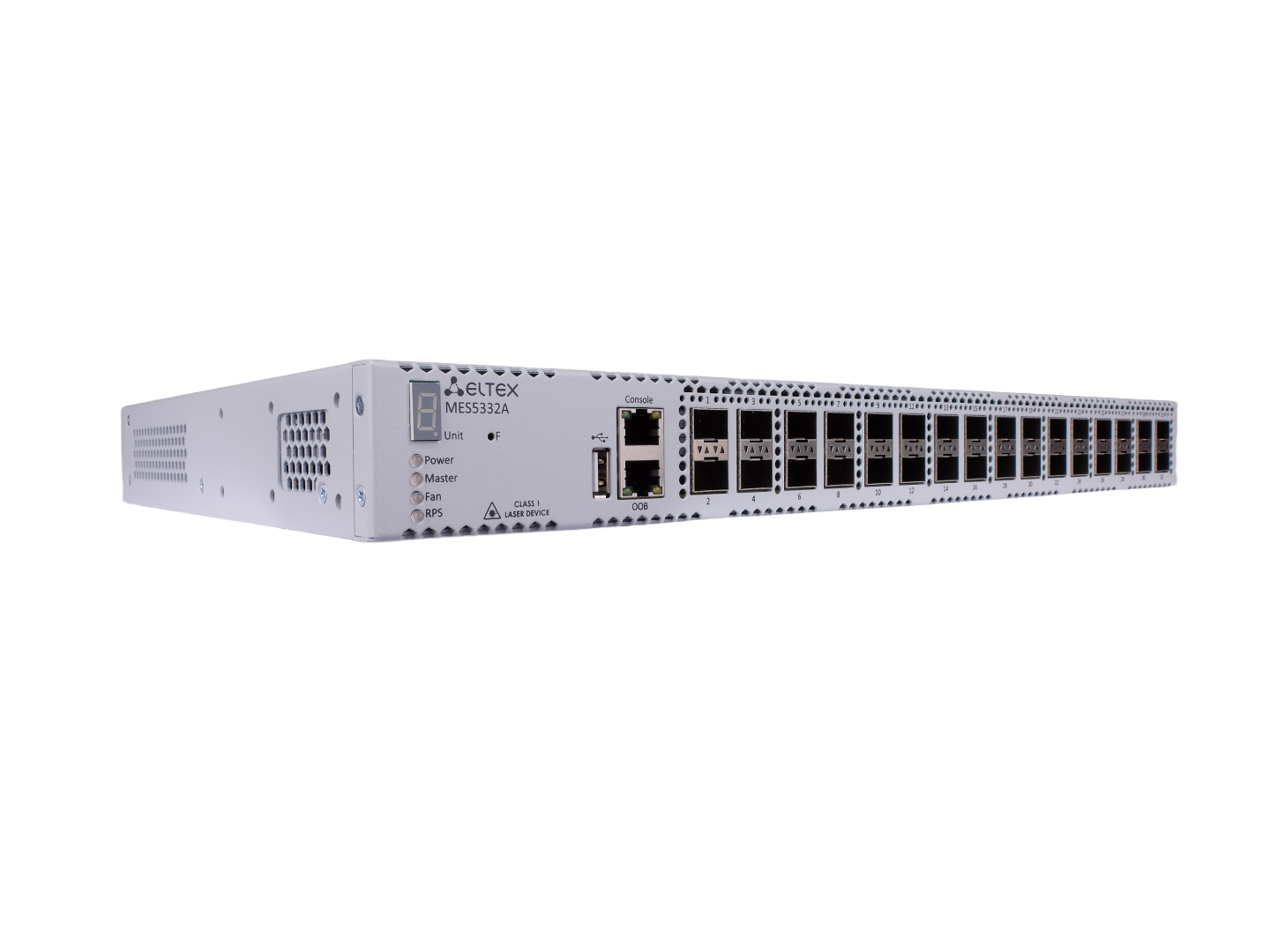

Ethernet-коммутатор MES5332A имеет 32 порта 10G и 1 порт OOB для удаленного управления. Производительность коммутатора достигает 640 Гбит/с. Отличное и экономичное решение для операторов связи в качестве агрегатора или в небольших центрах обработки данных.

У коммутатора есть дополнительная функция "Диагностика оптического трансивера"- устройство может тестировать оптический трансивер. Функция снимает такие параметры как  ток и напряжение питания, температура трансивера. Для реализации требуется поддержка этих функций в трансивере.

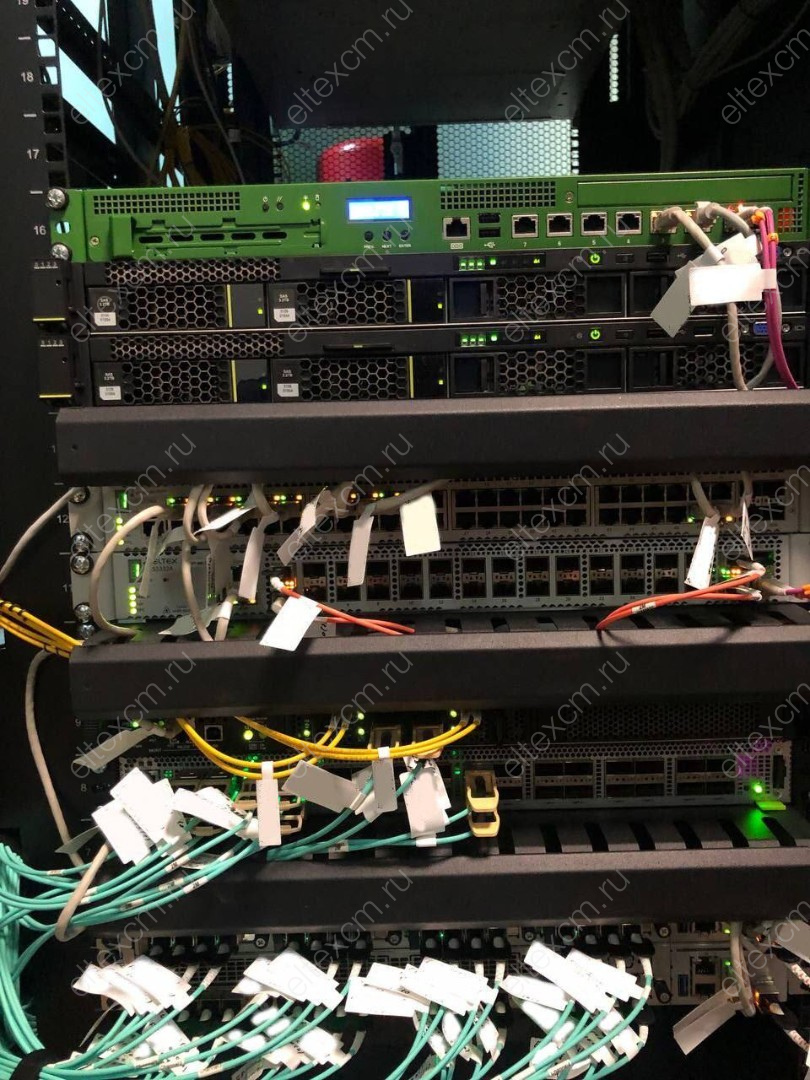

Высокопроизводительные Ethernet-коммутаторы агрегации 10G

Коммутаторы MES5332A – это высокопроизводительные устройства, оснащенные интерфейсами 10GBASE-R/1000BASE-X и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.

Порты устройства поддерживают работу на скоростях 1 Гбит/с (SFP) и 10 Гбит/с (SFP+), что обеспечивает гибкость в использовании и возможность постепенного перехода на более высокие скорости передачи данных. Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальных нагрузках, сохраняя при этом минимальные и предсказуемые задержки на всех типах трафика.

Технические характеристики

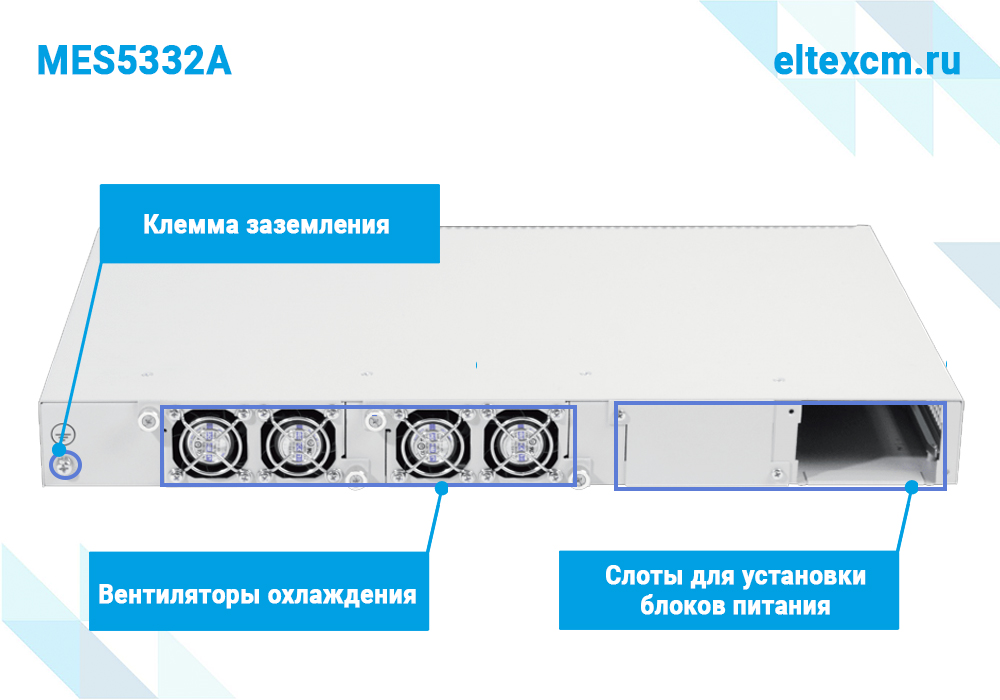

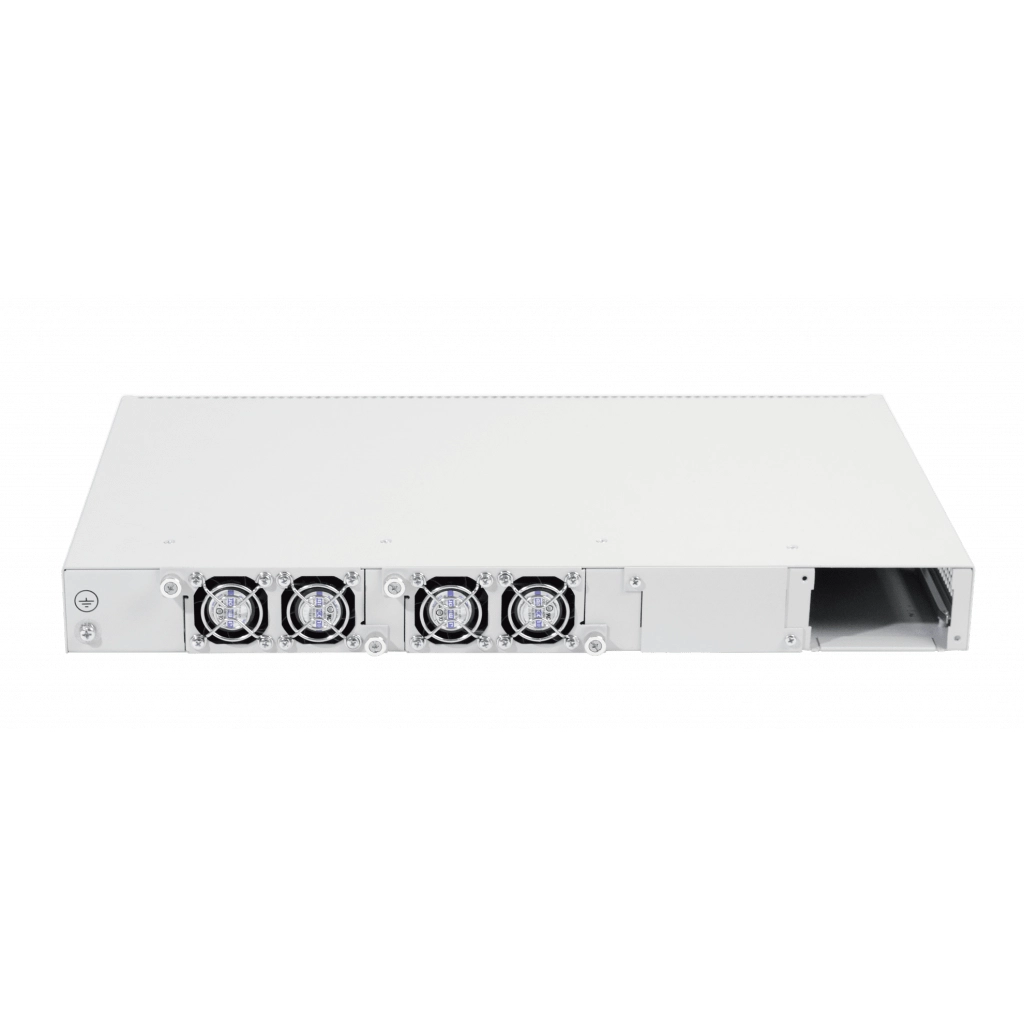

Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.

Дублированные вентиляторы и источники питания постоянного или переменного тока в сочетании с развитой системой мониторинга аппаратной части устройства позволяют получить высокие показатели надежности. Устройства имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойность функционирования сети оператора.


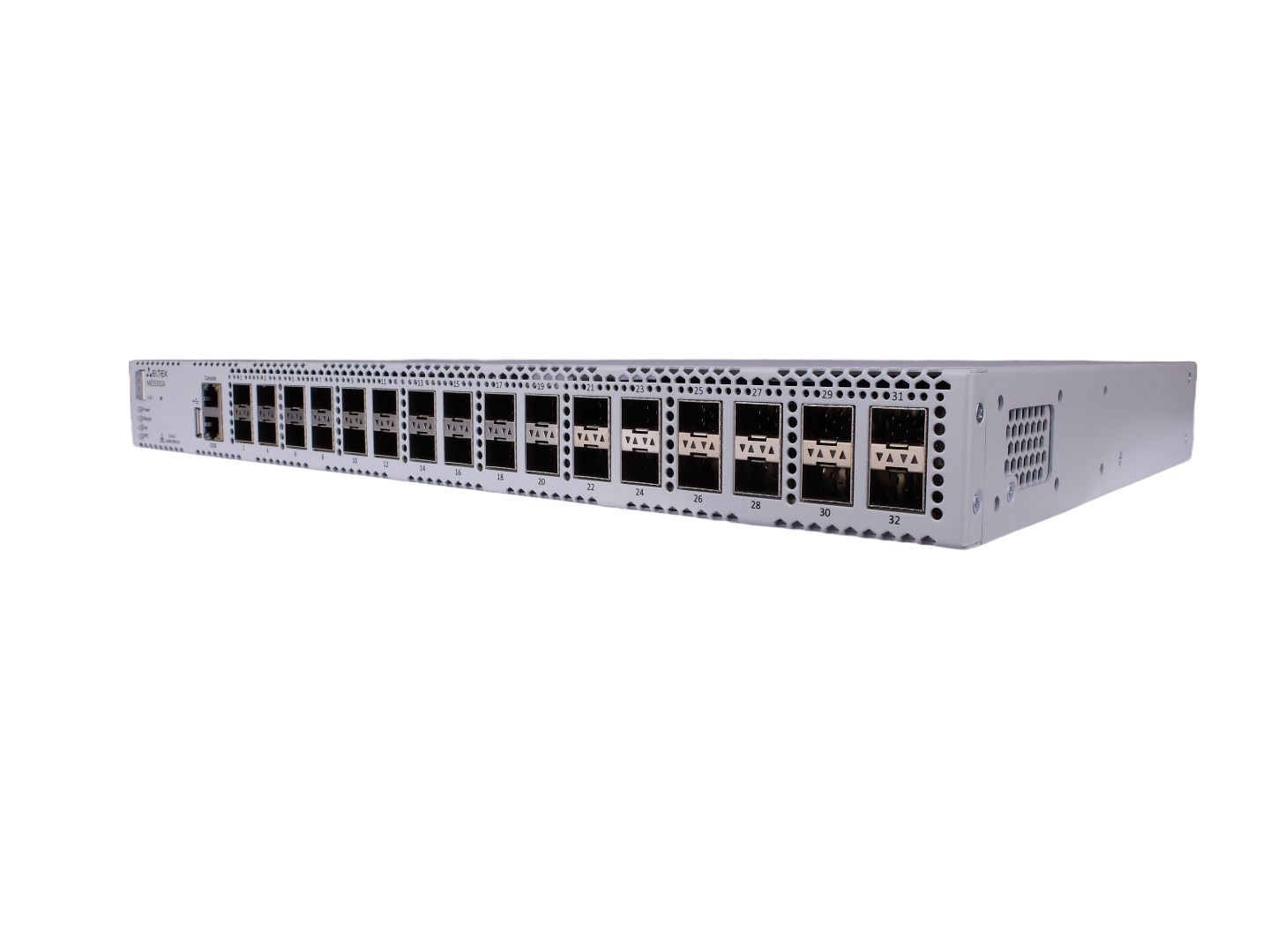

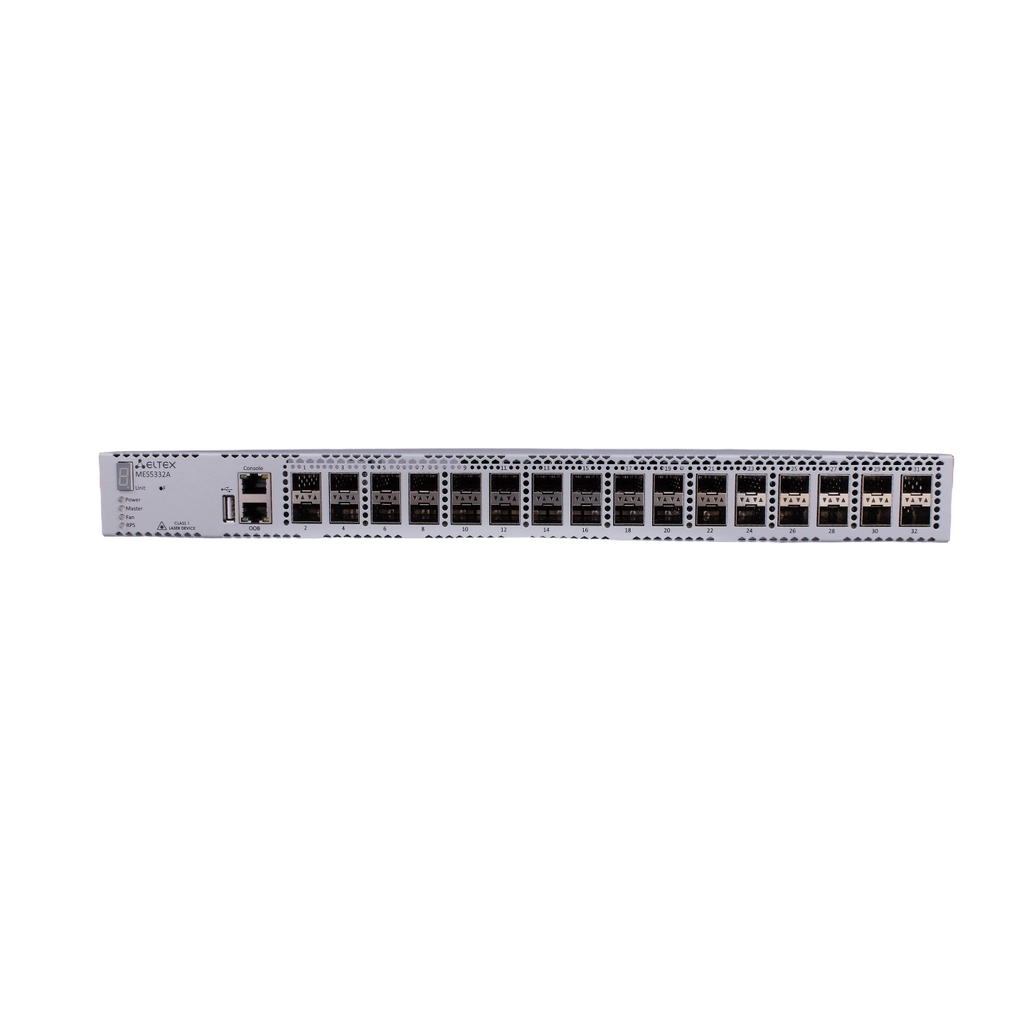

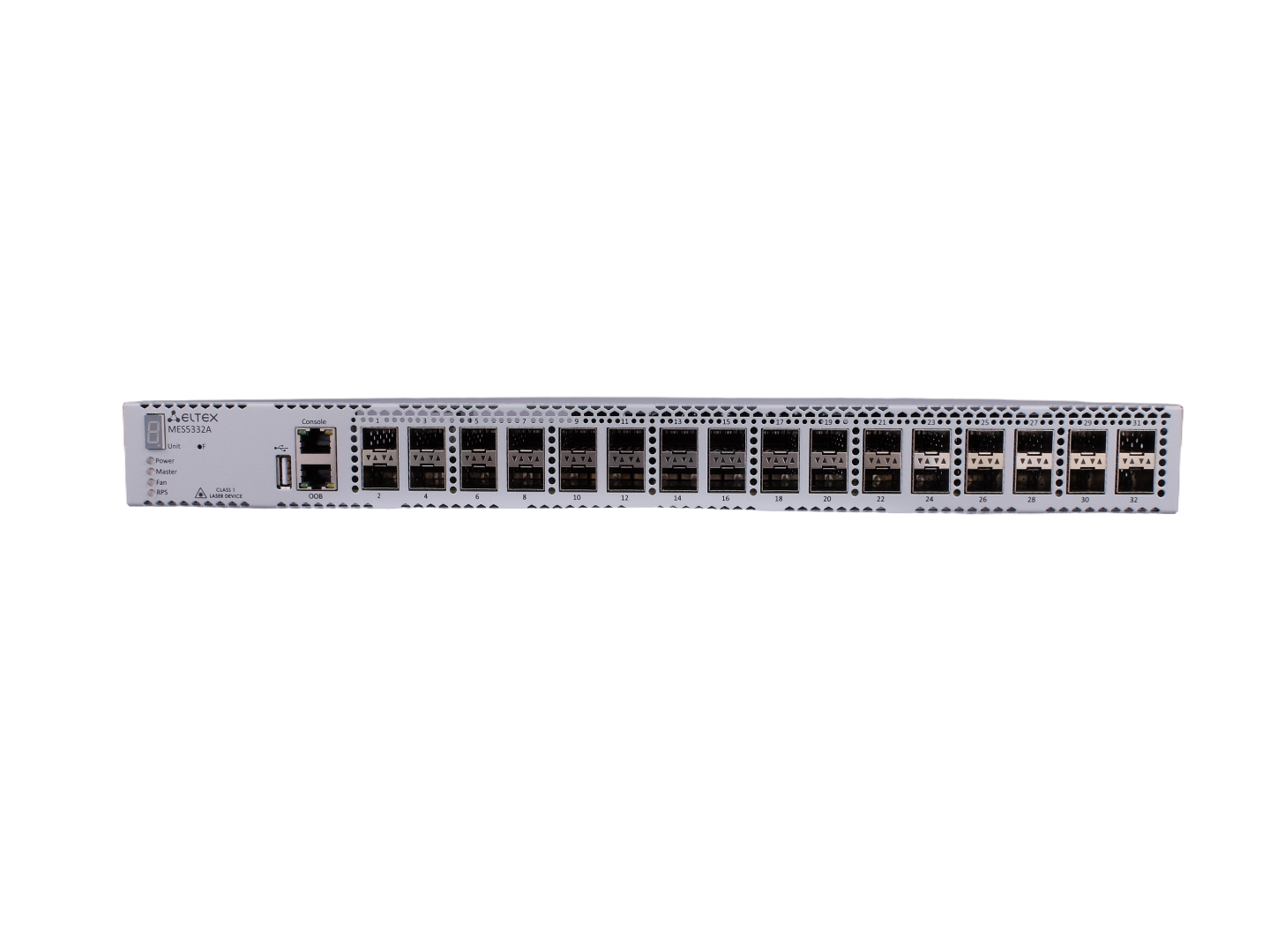

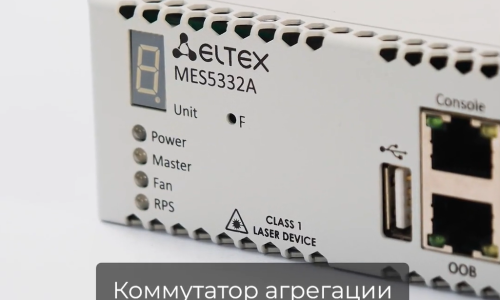

Интерфейсы

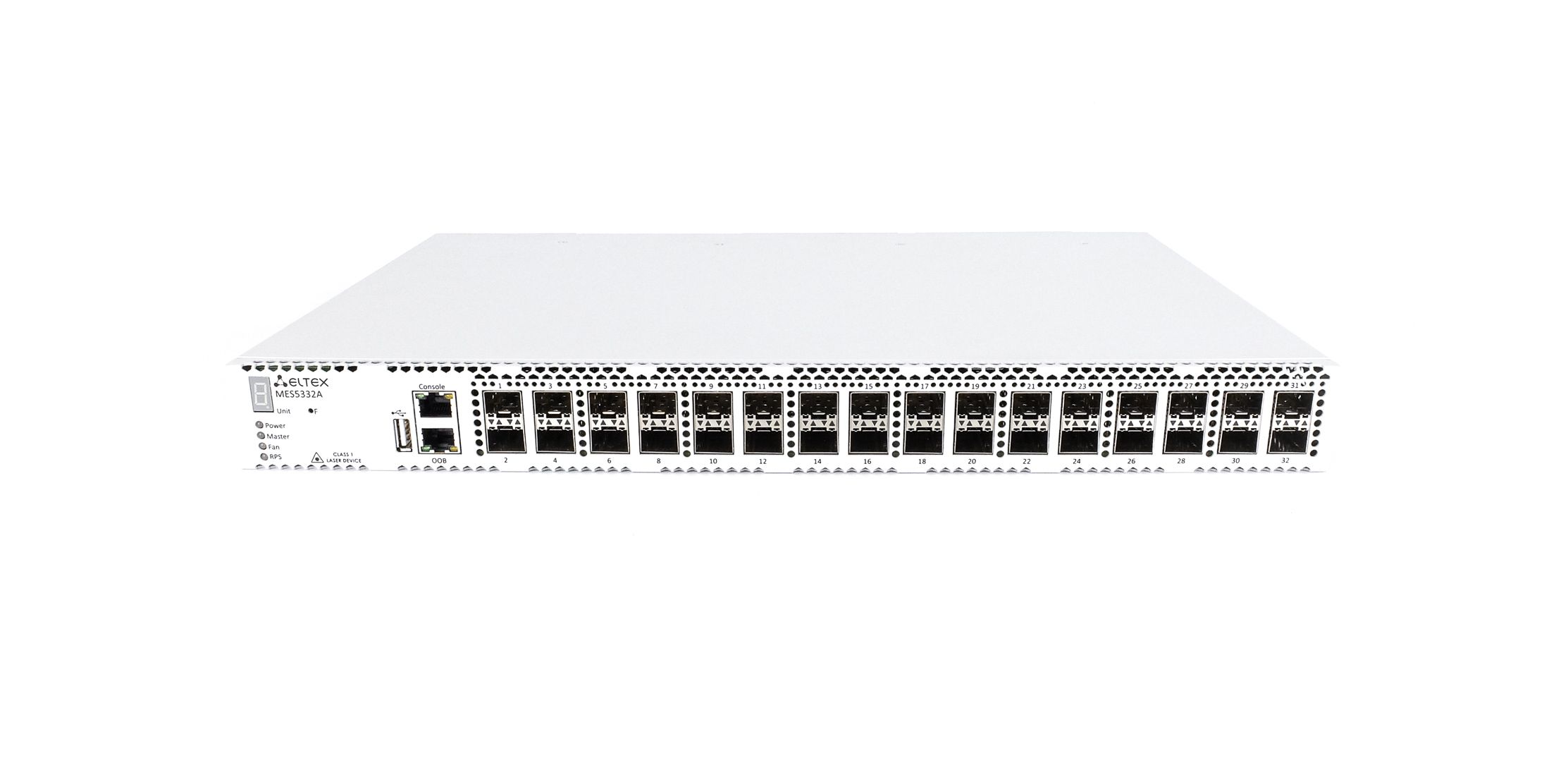

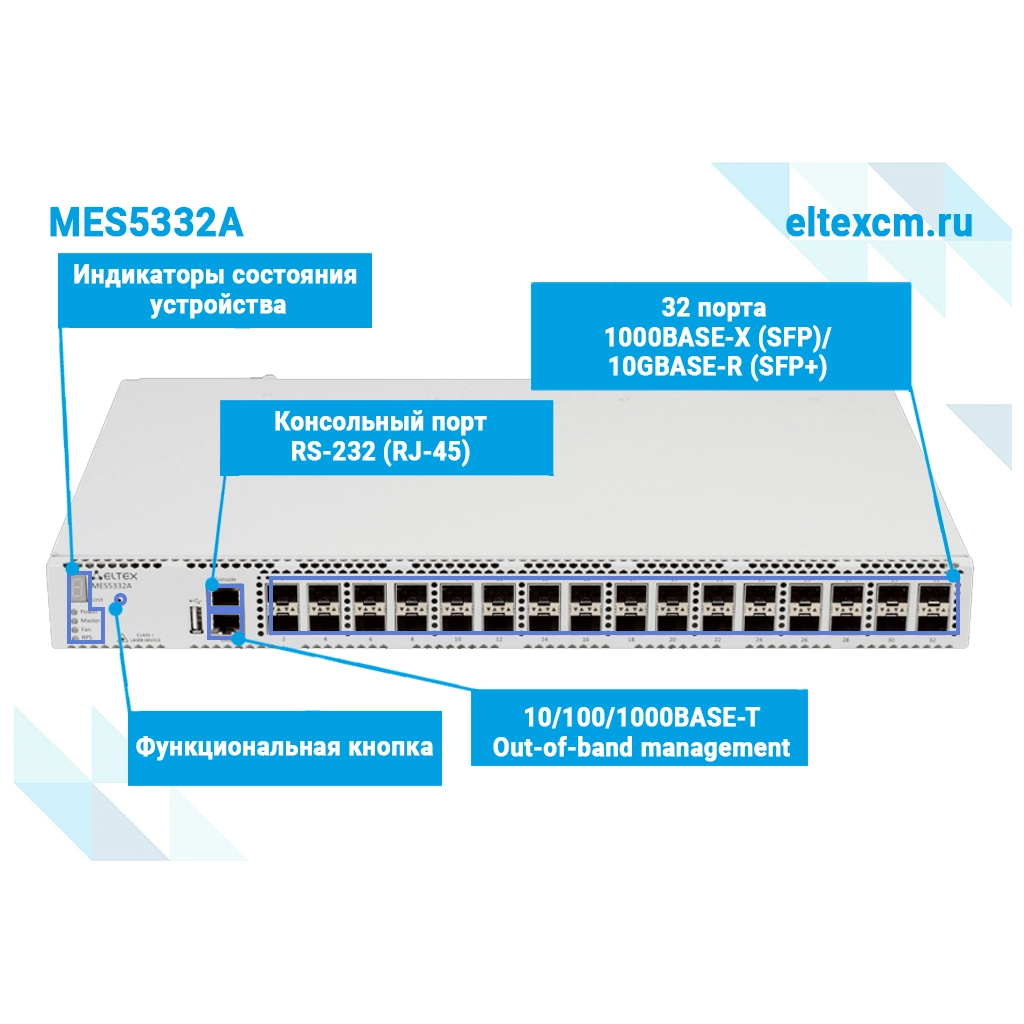

  • 32х10GBASE-R (SFP+)/1000BASE-X (SFP)
  • 1х10/100/1000BASE-T (ООВ)
  • 1xUSB 2.0
  • 1xКонсольный порт RS-232 (RJ-45)
Производительность
  • Пропускная способность - 640 Гбит/c
  • Производительность на пакетах длиной 64 байта1 - 238 MPPS
  • Объем буферной памяти - 3 Мбайт
  • Объём ОЗУ (DDR3) - 1 Гбайт (для модели MES5332A rev.C - 2 Гбайт)
  • Объём ПЗУ (NAND Flash) - 1 Гбайт
  • Таблица MAC-адресов - 32768
  • Количество ARP-записей2 - 8183
  • Таблица VLAN - 4094
  • Количество L2 Multicast-групп - 4092
  • Количество правил SQinQ - 1320 (ingress), 1320 (egress)
  • Количество правил MAC ACL - 3000
  • Количество правил IPv4/IPv6 ACL - 2999/1500
  • Количество маршрутов L3 IPv4 Unicast3 - 16 286
  • Количество маршрутов L3 IPv6 Unicast3 - 4 070
  • Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 8 143
  • Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 2 033
  • Количество VRRP-маршрутизаторов - 255
  • Максимальный размер ECMP-групп - 64
  • Количество VRF - 16 (включая VRF по умолчанию)
  • Количество L3 интерфейсов - 2050
  • Максимальное количество VXLAN - 2094
  • Link Aggregation Groups (LAG) - 128, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей для каждого порта
  • Размер Jumbo-фреймов - 10 240 байт
  • Стекирование до 8 устройств
    Функции интерфейсов
    • Защита от блокировки очереди (HOL)
    • Поддержка обратного давления (Back pressure)
    • Поддержка Auto MDI/MDIX
    • Поддержка сверхдлинных кадров (Jumbo frames)
    • Управление потоком (IEEE 802.3X)
    • Зеркалирование портов (SPAN, RSPAN)
    • Стекирование
    Функции при работе с МAC-адресами
    • Независимый режим обучения в каждой VLAN
    • Поддержка многоадресной рассылки (MAC Multicast Support)
    • Регулируемое время хранения MAC-адресов
    • Статические MAC-адреса (Static MAC Entries)
    • Логирование событий MAC Flapping
    Поддержка VLAN
    • Поддержка Voice VLAN
    • Поддержка IEEE 802.1Q
    • Поддержка Q-in-Q
    • Поддержка Selective Q-in-Q
    • Поддержка GVRP
    Функции L2 Multicast
    • Поддержка профилей Multicast
    • Поддержка статических Multicast-групп
    • Поддержка IGMP Snooping v1,2,3
    • Поддержка IGMP Snooping Fast Leave на основе хоста/порта
    • Поддержка PIM-Snooping
    • Поддержка функции IGMP proxy-report
    • Поддержка авторизации IGMP через RADIUS
    • Поддержка MLD Snooping v1,2
    • Поддержка IGMP Querier
    • Поддержка MVR
    Функции L2
    • Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
    • Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
    • Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
    • Поддержка PVSTP+
    • Поддержка RPVSTP+
    • Поддержка Spanning Tree Fast Link option
    • Поддержка STP Root Guard
    • Поддержка BPDU Filtering
    • Поддержка STP BPDU Guard
    • Поддержка Loopback Detection (LBD)
    • Поддержка ERPS (G.8032v2)
    • Поддержка Private VLAN
    • Поддержка Layer 2 Protocol Tunneling (L2PT)
    Функции L3
    • Статические IP-маршруты
    • Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP4 (IPv4 Unicast, IPv4 Multicast)
    • Поддержка протоколов BFD (для BGP)
    • Address Resolution Protocol (ARP)
    • Поддержка Proxy ARP
    • Поддержка протокола VRRP
    • Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
    • Балансировка нагрузки ECMP
    • Поддержка функции IP Unnumbered
    • Поддержка технологии VRF lite
    Технология EVPN/VXLAN5
    • Поддержка сервисов L2VPN
    • Поддержка сервисов L3VPN
    Функции Link Aggregation
    • Создание групп LAG
    • Объединение каналов с использованием LACP
    • Поддержка LAG Balancing Algorithm
    • Поддержка Multi-Switch Link Aggregation Group (MLAG)
    Поддержка IPv6
    • Функциональность IРv6 Host
    • Совместное использование IРv6, IРv4
    Сервисные функции
    • Диагностика оптического трансивера
    • Green Ethernet
    Функции обеспечения безопасности
    • Защита от несанкционированных DHCP-серверов (DHCP Snooping)
    • Опция 82 протокола DHCP
    • IP Source Guard
    • Dynamic ARP Inspection
    • Поддержка sFlow
    • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
    • Проверка подлинности по портам на основе IEEE 802.1x
    • Guest VLAN
    • Система предотвращения DoS-атак
    • Сегментация трафика
    • Фильтрация DHCP-клиентов
    • Предотвращение атак BPDU
    • Фильтрация NetBIOS/NetBEUI
    Списки управления доступом ACL
    • L2-L3-L4 ACL (Access Control List)
    • Поддержка Time-Based ACL
    • IРv6 ACL
    • ACL на основе:
      • Порта коммутатора
      • Приоритета IEEE 802.1p
      • VLAN ID
      • EtherType
      • DSCP
      • Типа IP-протокола
      • Номера порта TCP/UDP
    Основные функции качества обслуживания (QoS) и ограничение скорости
    • Статистика QoS
    • Ограничение скорости на портах (Shaping, Policing)
    • Поддержка класса обслуживания IEEE 802.1р
    • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
    • Управление полосой пропускания
    • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
    • Три цвета маркировки
    • Назначение меток CoS/DSCP на основании ACL
    • Назначение меток VLAN на основании ACL
    • Настройка приоритетов 802.1p для VLAN управления
    • Перемаркировка DSCP to CoS, CoS to DSCP
    • Назначение меток 802.1p DSCP для протокола IGMP
    OAM
    • 802.3ah Ethernet Link OAM
    • 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

        Основные функции управления
        • Загрузка и выгрузка конфигурационного файла по TFTP/SCP
        • Протокол SNMP
        • Интерфейс командной строки (CLI)
        • Web-интерфейс
        • Syslog
        • SNTP (Simple Network Time Protocol)
        • Traceroute
        • LLDP (802.1ab) + LLDP MED
        • LLDP (IEEE 802.1ab)
        • Управление доступом к коммутатору – уровни привилегий для пользователей
        • Списки контроля доступа (Management ACL)
        • Блокировка интерфейса управления
        • Локальная аутентификация
        • Фильтрация IP-адресов для SNMP
        • Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
        • Сервер Telnet, сервер SSH
        • Клиент Telnet , клиент SSH
        • Поддержка SSL
        • Поддержка макрокоманд
        • Журналирование вводимых команд
        • Системный журнал
        • Автоматическая настройка DHCP
        • DHCP Relay (Option 12)
        • DHCP Option 12
        • Сервер DHCP
        • Команды отладки
        • Механизм ограничения трафика в сторону CPU
        • Шифрование паролей
        • Восстановление пароля
        • Ping (IPv4/IPv6)
        Функции мониторинга
        • Статистика интерфейсов
        • Удаленный мониторинг RMON/SMON
        • Поддержка IP SLA
        • Мониторинг загрузки CPU по задачам и типу трафика
        • Мониторинг температуры
        • Мониторинг TCAM
        MIB
        • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
        • RFC 1212 Concise MIB Definitions
        • RFC 1213 MIB II
        • RFC 1215 MIB Traps Convention
        • RFC 1493, 4188 Bridge MIB
        • RFC 1157, 2571-2576 SNMP MIB
        • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
        • RFC 1271, 1757, 2819 RMON MIB
        • RFC 2465 IPv6 MIB
        • RFC 2466 ICMPv6 MIB
        • RFC 2737 Entity MIB
        • RFC 4293 IPv6 SNMP Mgmt Interface MIB
        • Private MIB
        • RFC 3289 DIFFSERV MIB
        • RFC 2021 RMONv2 MIB
        • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
        • RFC 2668 IEEE 802.3 MAU MIB
        • RFC 2674, 4363 IEEE 802.1p MIB
        • RFC 2233, 2863 IF MIB
        • RFC 2618 RADIUS Authentication Client MIB
        • RFC 4022 MIB для TCP
        • RFC 4113 MIB для UDP
        • RFC 3289 MIB для Diffserv
        • RFC 2620 RADIUS Accounting Client MIB
        • RFC 2925 Ping & Traceroute MIB
        • RFC 768 UDP
        • RFC 791 IP
        • RFC 792 ICMPv4
        • RFC 2463, 4443 ICMPv6
        • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
        • RFC 793 TCP
        • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
        • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
        • RFC 2571-2574 SNMP
        • RFC 826 ARP
        • RFC 854 Telnet
        Физические характеристики
        • Питание:
          • 100-240 В AC, 50-60 Гц
          • 36-72 В DC
        • Варианты питания:
          • один источник питания постоянного или переменного тока
          • два источника питания постоянного или переменного тока, с возможностью горячей замены
        • Максимальная потребляемая мощность не более 74 Вт AC
        • Тепловыделение - 85 Вт
        • Аппаратная поддержка Dying Gasp - нет
        • Рабочая температура окружающей среды - от -10 до +45°С
        • Температура хранения - от -50 до +70°С
        • Рабочая влажность - не более 80%

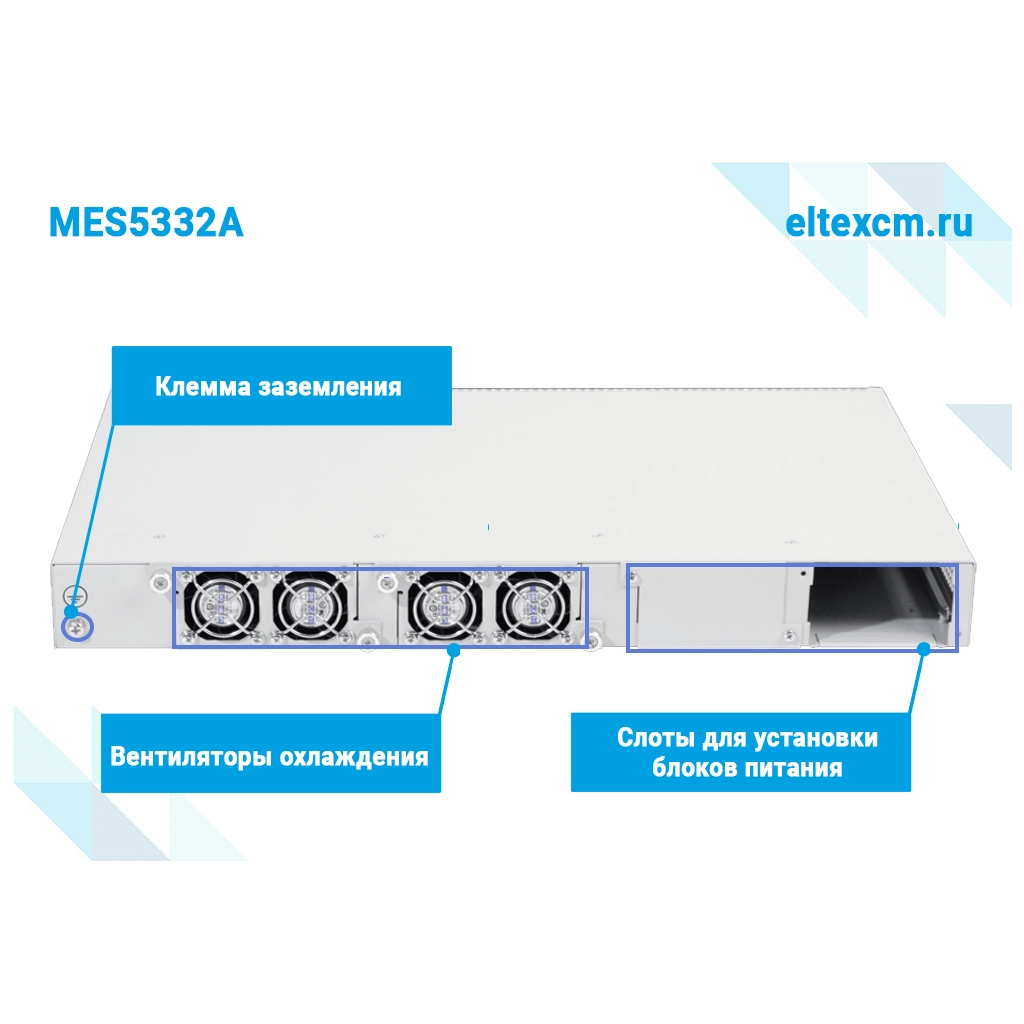

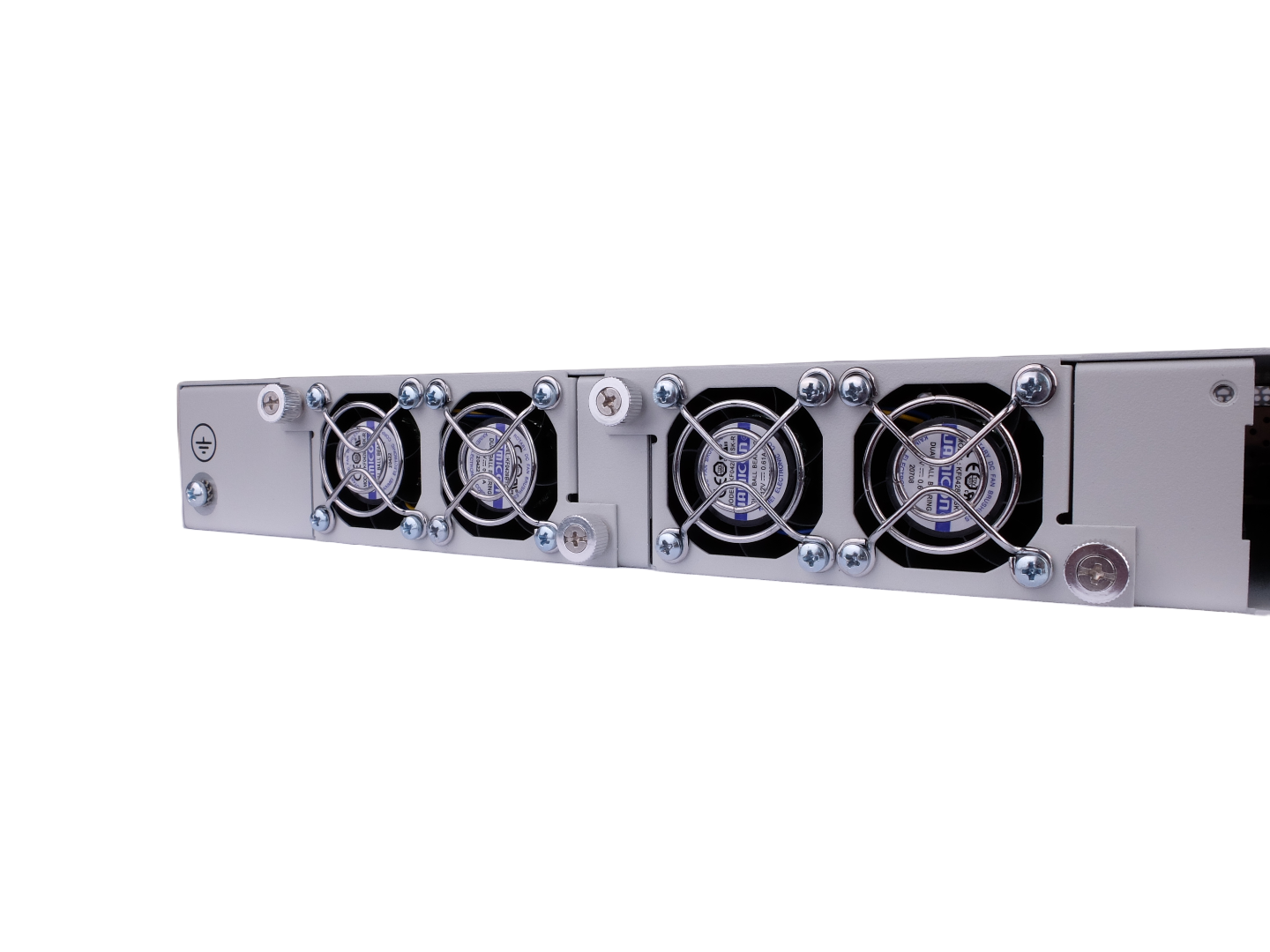

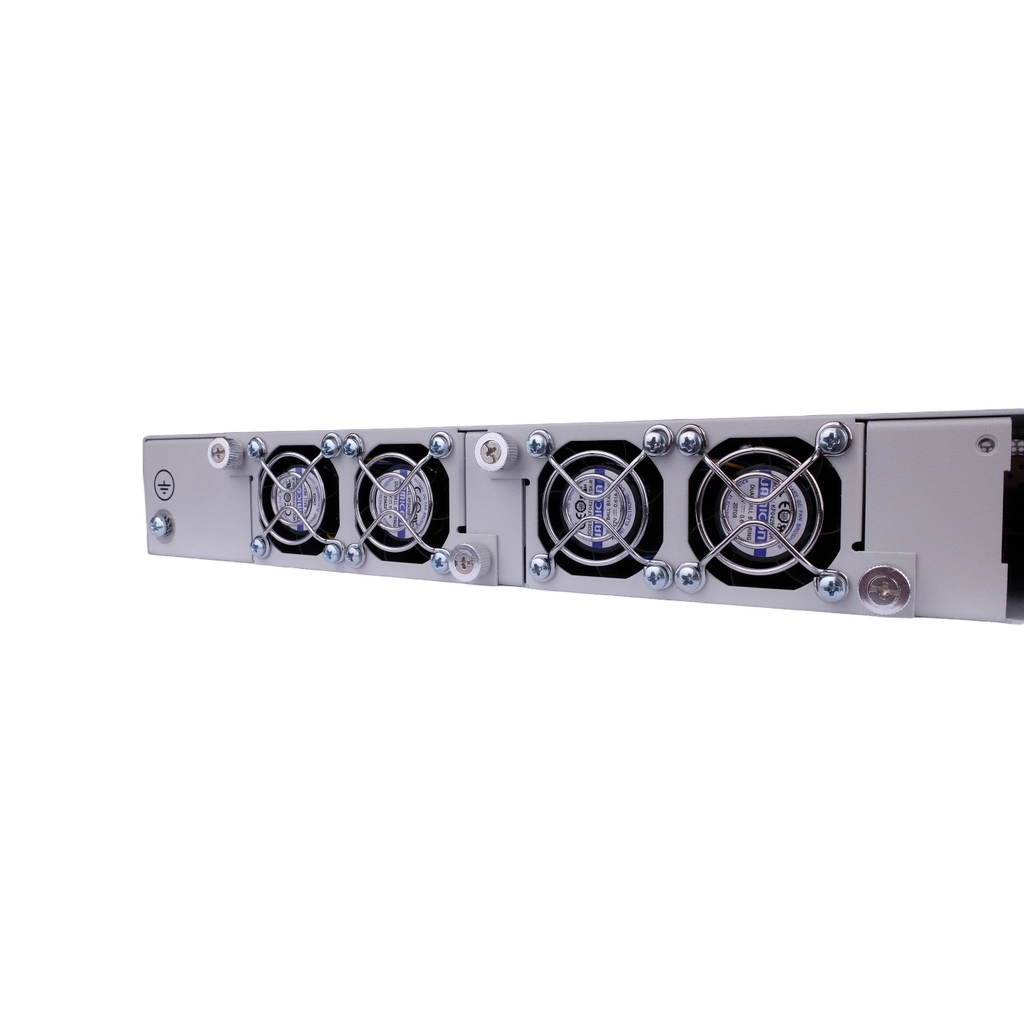

        • Вентиляция Front-to-Back, 4 вентилятора
        • Исполнение - 19", 1U
        • Размеры (ШхВxГ) 430х44х275 мм
        • Вес 3,8 кг


        1 Значения указаны для односторонней передачи
        Для каждого хоста в ARP-таблице создается дополнительная запись в таблице коммутации. Количество ARP-записей с установленной лицензией EVPN равно 6135
        Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
        4 Поддержка протокола BGP предоставляется по лицензии
        Поддержка технологии EVPN предоставляется по лицензии
          Документация
          Предыдущие версии
          Программное обеспечение
          Предыдущие версии
          MES5332A

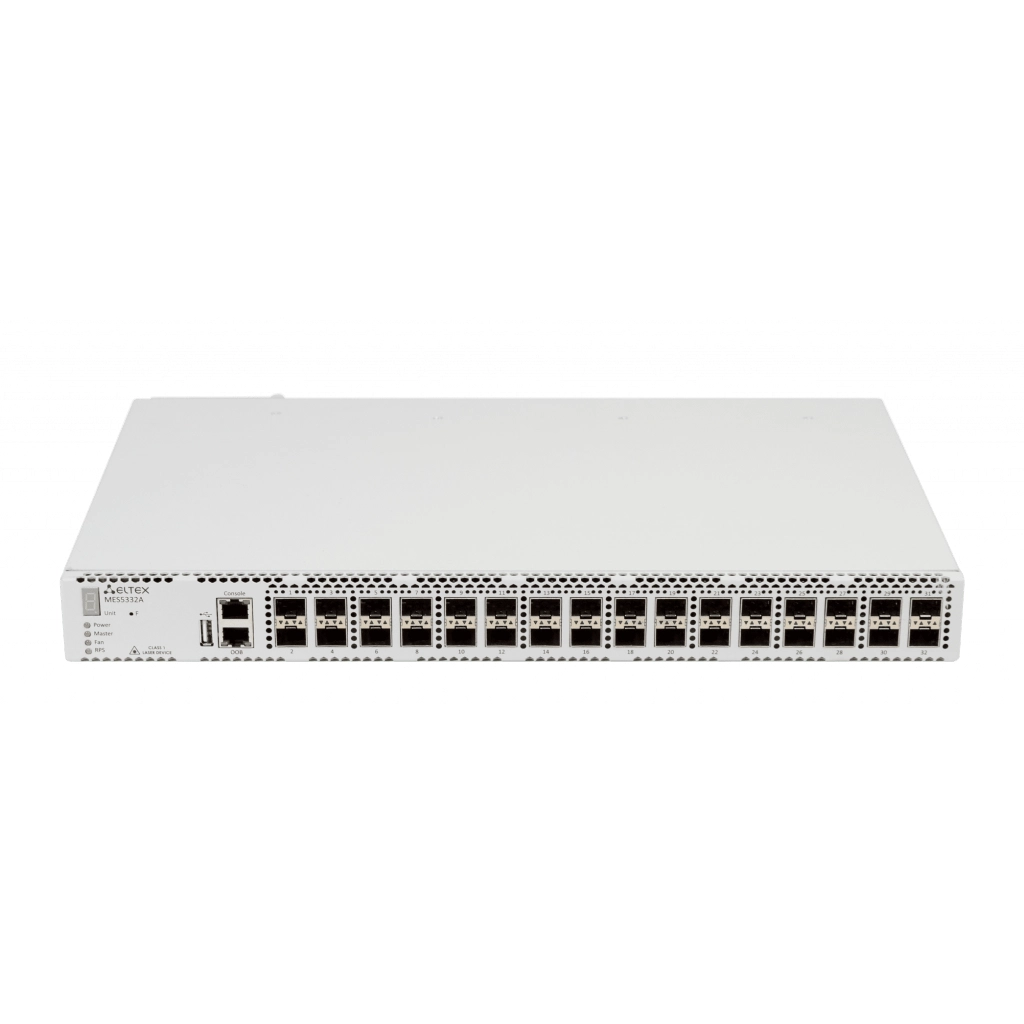

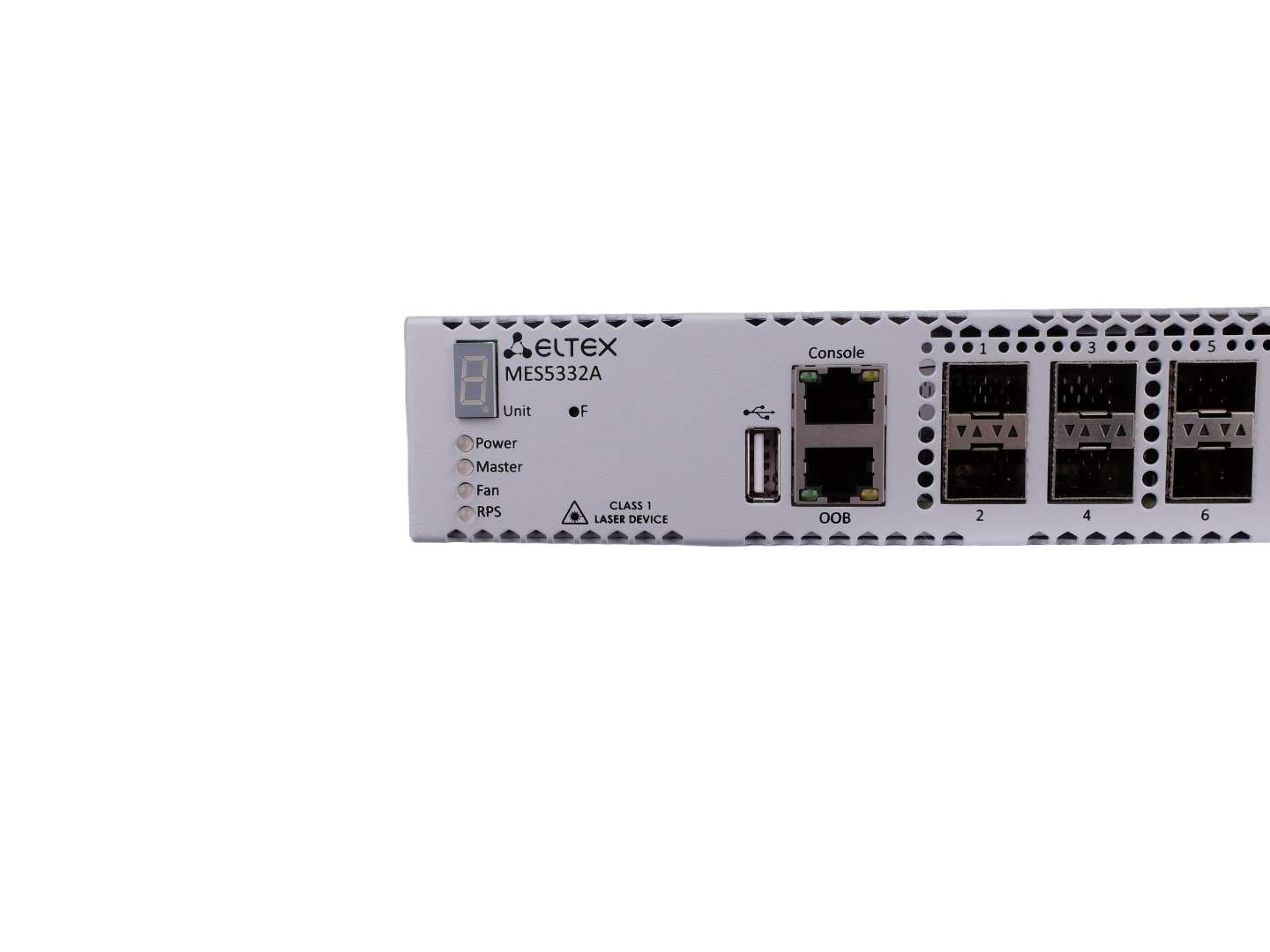

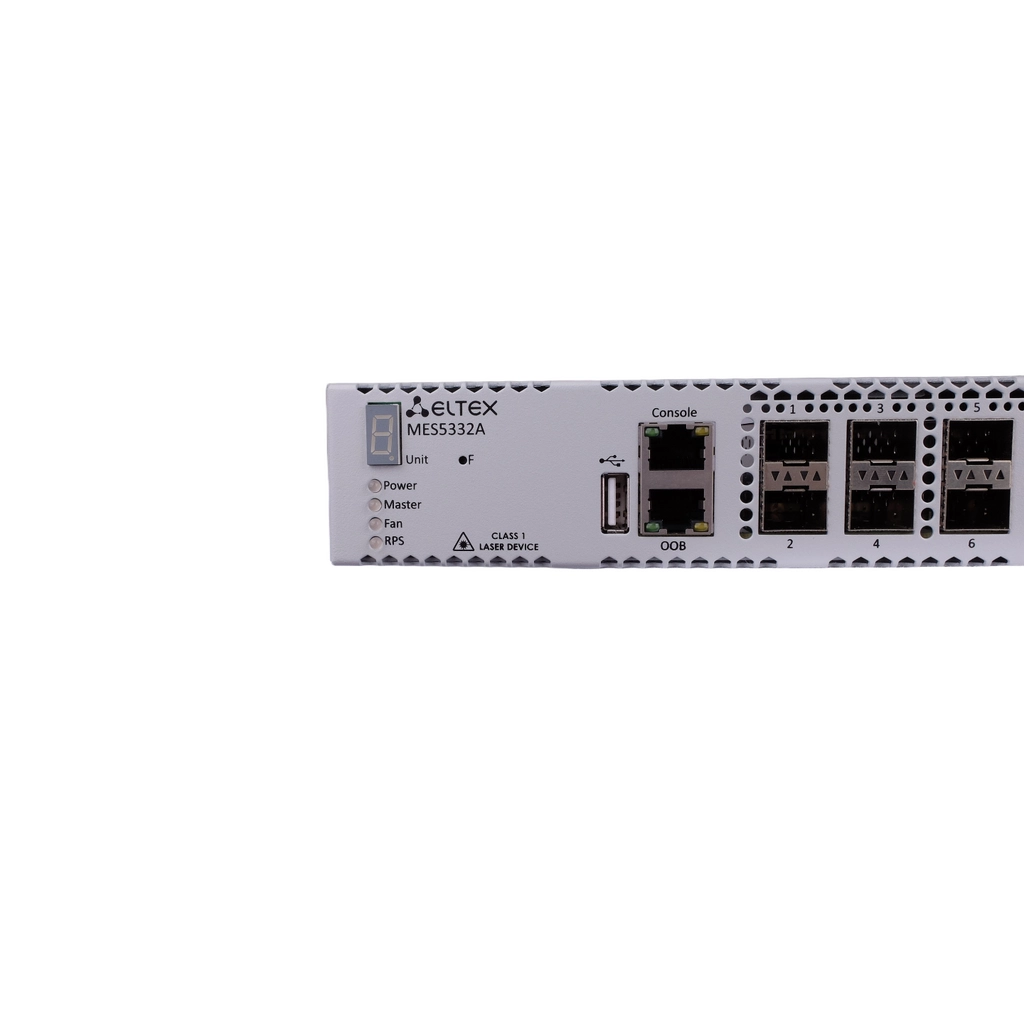

          Ethernet-коммутатор MES5332A, 1x10/100/1000BASE-T (ООВ), 32x10GBASE-R (SFP+)/1000BASE-X (SFP), коммутатор L3, 2 слота для модулей питания
          PM100-48/12
          Модуль питания PM100-48/12, 48V DC, 100W
          PM160-220/12
          Модуль питания PM160-220/12, 220V AC, 160W
          FH-SB3512CDL20
           SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
          FH-SB5312CDL20
           SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
          FH-SPB321TCDL20
           SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
          FH-SPB231TCDL20
           SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
          FH-SP311TCDL20
           SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM
          ECCM-MES5332A
          Опция ECCM-MES5332A системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES5332A
          EMS-MES-access
          Опция EMS-MES-access системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES-1000, MES-2000
          Шнур питания 220В
          Шнур питания 220В
          Комплект крепления в 19"стойку
          Комплект крепления в 19"стойку
          Руководство по эксплуатации (по запросу поставляется на CD-диске)
          Руководство по эксплуатации (по запросу поставляется на CD-диске)
          Паспорт
          Паспорт
          Провод заземления
          Провод заземления
          Сертификаты на гарантию, замену, техподдержку
          Скачать регламенты
          Продление гарантийного обслуживания, MES5332A (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
          [ для нового оборудования ]
          до 2 лет +15% от цены оборудования
          EW-MES5332A-2Y
          до 3 лет +25% от цены оборудования
          EW-MES5332A-3Y
          до 5 лет +40% от цены оборудования
          EW-MES5332A-5Y
          Продление гарантийного обслуживания, MES5332A (используется при покупке для ранее приобретенного оборудования)
          [ для уже купленного оборудования ]
          на 1 год +12% от цены оборудования
          EW-MES5332A-1Y
          Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - MES5332A - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
          1 год +6% от цены оборудования
          SC-MES5332A-B-1Y
          3 года +15% от цены оборудования
          SC-MES5332A-B-3Y
          5 лет +32% от цены оборудования
          SC-MES5332A-B-5Y
          Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, MES5332A (услуга оказывается при наличии действующей гарантии)
          1 год +30% от цены оборудования
          NBS-MES5332A-1Y
          3 годa +75% от цены оборудования
          NBS-MES5332A-3Y
          5 лет +93,75% от цены оборудования
          NBS-MES5332A-5Y
          Обучение в Академии Eltex
          Базовый курс Академии Eltex: Использование коммутаторов Eltex
          Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
          Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
          [MES] Настройка GVRP
          GARP VLAN Registration Protocol (GVRP) – протокол VLAN-регистрации.

          Протокол позволяет распространить по сети идентификаторы VLAN. Основной функцией протокола GVRP является обнаружение информации об отсутствующих в базе данных коммутатора VLAN-сетях при получении сообщений GVRP. Получив информацию об отсутствующих VLAN, коммутатор добавляет ее в свою базу данных, как Type  - dynamicGvrp .



          Пример настройки switch1

          Распространить vlan 300 по сети.

          console(config)# gvrp enable
          console(config)# interface gigabitethernet1/0/1
          console(config-if)# gvrp enable
          console(config-if)# swichport mode trunk
          console(config-if)# swichport trunk allowed add 100,300

          Пример настройки на switch2

          console(config)# gvrp enable
          console(config)# interface gigabitethernet1/0/1
          console(config-if)# gvrp enable
          console(config-if)# swichport mode trunk
          console(config-if)# swichport trunk allowed add 100

          27-Jul-2016 11:53:25 %VLAN-I-GVRPAddVlan: Dynamic VLAN Vlan 300 was added by GVRP
          27-Jul-2016 11:53:25 %VLAN-I-GVRPAddPort: Dynamic port gi1/0/1 was added to VLAN Vlan 300 by GVRP

          switch2#sh vlan
          Vlan mode: Basic

          Vlan Name Tagged ports Untagged ports Type Authorization
          1 - - gi1/0/1-7,gi1/0/9-28,Po1- Default Required
          100 - gi1/0/1 - permanent Required
          300 - gi1/0/1 - dynamicGvrp Required



          По умолчанию VLAN c  Type  - dynamicGvrp нельзя  назначить на порт.  Для этого  vlan  нужно добавить  в vlan database.



          Начиная с версии 4.0.9 и 1.1.48/2.5.48 доступен функционал отключения анонса по gvrp определенного vlan. Используется команда gvrp advertisement-forbid в контесте конфигурирования interface vlan.

          console(config)#interface vlan 1

          console(config-if)#gvrp advertisement-forbid

          В версии 4.0.11 появился функционал автоматического сохранения в динамического vlan, полученного по gvrp,  в vlan database.  Для настройки используется команда  gvrp static-vlan в режиме глобального конфигурирования.

          Источник:
          docs.eltex-co.ru

          [MES] Настройка radius-сервера на коммутаторах MES
          Настройка radius-сервера доступна для коммутаторов серий MES2300/3300/5300.

          radius-сервер может использоваться для 802.1x аутентификации и для аутентификации учётных записей на других коммутаторах.



          Включение radius-сервера:

          radius server enable



          Настройка адреса коммутатора доступа (клиента) и ключа:

          encrypted radius server secret key secret ipv4-address 192.168.1.10



          Конфигурация групп и привязка к ним уровней привилегий:

          radius server group admin
          vlan name test
          privilege-level 15
          exit
          !
          radius server group priv1
          privilege-level 1
          exit

          Настройка логина и пароля для учётных записей, привязка их к группам:
          radius server user username priv1 group priv1 password priv1
          radius server user username tester group admin password tester

          Источник:
          docs.eltex-co.ru

          [MES] Настройка PVST
          Настройка протокола PVST доступна для коммутаторов серий MES2300/3300/5300, начиная с версии ПО 4.0.10

          Для включения протокола PVST необходимо использовать команду:

          spanning-tree mode pvst



          Для создания VLAN- участников PVST:

          vlan database

          vlan 2-64



          Данные VLAN требуется добавить на интерфейсы:

          interface gigabitethernet1/0/14

          switchport mode trunk

          switchport trunk allowed vlan add 2-64



          Максимальное количество VLAN участников PVST - 64.

          Источник:
          docs.eltex-co.ru

          [MES] Настройка dhcp server
          Пример настройки для VLAN 101

          Отключить DHCP client в vlan 1

          • interface vlan 1
          • no ip address dhcp

          Включить DHCPсервер и настроить пул выдаваемых адресов:

          • ip dhcp server
          • ip dhcp pool network Test
          • address low 192.168.101.10 high 192.168.101.254 255.255.255.0
          • default-router 192.168.101.2
          • dns-server 10.10.10.10
          • exit

          Задать для интерфейса VLAN101 IPадрес и сетевую маску (это будет адрес DHCPсервера) :

          • interface vlan 101
          • ip address 192.168.101.1 255.255.255.0
          • exit

          Назначить VLAN101 на Ethernet порт, к которому подключен пользователь (например, gi1/0/1):

          • interface gigabitethernet 1/0/1
          • switchport access vlan 101
          • exit

          Источник:
          docs.eltex-co.ru

          [MES] Сброс настроек интерфейса в default
          Пример настройки интерфейса:

          2324B(config)#default interface gig0/10
          Configuration for these interfaces will be set to default.
          It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y
          2324B(config)#

          Источник:
          docs.eltex-co.ru

          [MES] Настройка ECMP для MES23xx/33xx/53xx
          Балансировка нагрузки ЕСМР (Equal-cost multi-path routing) позволяет передавать пакеты одному получателю по нескольким «лучшим маршрутам».

          Данный функционал предназначен для распределения нагрузки и оптимизации пропускной способности сети. ЕСМР может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP. Максимально можно настроить 8 путей.

          По умолчанию метод балансировки src-dst-mac-ip, изменить можно командой Port-Channel load-balance

          Пример настройки ECMP:

          MES2324(config)#ip maximum-paths 3

          P.S.Настройка вступит в силу только после сохранения конфигурации и перезагрузки устройства.

          Просмотр текущих настроек:

          MES2324#show ip route
          Maximum Parallel Paths: 1 (1 after reset)
          Load balancing: src-dst-mac-ip

          Источник:
          docs.eltex-co.ru

          [MES] Настройка IPv6 адреса на коммутаторах MES
          Настройка IPv6 адреса:

          1) Stateless auto-configuration



          Является режимом по-умолчанию. Включается следующим образом:

          (config)#interface vlan x

          (config)#ipv6 enable



          После ввода команды устройство получает link-local адрес и может взаимодействовать с другими устройствами в данном сегменте сети.



          Проверить наличие адреса командой:



          console(config-if)#do sh ipv6 int



          Interface IP addresses Type

          ----------- ------------------------------------------------ ------------

          VLAN X fe80::e2d9:e3ff:fef1:dc80 linklayer

          VLAN X ff02::1 linklayer

          VLAN X ff02::1:fff1:dc80 linklayer



          Адрес ff02::1, т.н. ‘all-nodes’ мультикаст-адрес, который прослушивается всеми узлами сети.

          Адрес ff02::1:fff1:dc80 - ‘solicited-node’ мультикаст-адрес, имеет значение в локальном сегменте сети и служит для получения адреса 2-го уровня в рамках протокола NDP (аналог ARP в сетях IPv4).



          Формирование link-layer адреса.

          Link-local адреса всегда начинаются с префикса FE80::/10, к которому присоединяется идентификатор устройства, включающий мак-адрес. Данный идентификатор формируется по алгоритму EUI-64.

          Пример:

          Пусть коммутатор имеет мак-адрес e0:d9:e3:f1:dc:80. Согласно EUI-64 мак-адрес разбивается на 2 части по 24 бита - e0:d9:e3 и f1:dc:80, которые разделяются вставкой из 16 бит – FFFE. В первой 24-битной части инвертируется бит U/L. Таким образом, из имеющегося мак-адреса получаем link-local адрес fe80::/10 + e2d9e3 +fffe+f1dc80 -> fe80::e2d9:e3ff:fef1:dc80.



          2) Настройка адреса вручную



          Настройка вручную осуществляется следующим образом:



          (config)#interface vlan x

          (config)#ipv6 enable # включение ipv6 является обязательным требованием



          Далее можно задать желаемый global-scope адрес вручную:



          (config)#ipv6 address 2001::a/64,



          задать желаемый link-local адрес вручную:



          (config)#ipv6 address fe80::a/64 link-local,



          или использовать формирование адреса по алгоритму EUI-64:



          (config)#ipv6 address 2001::/64 eui-64.



          Если при назначении адреса вручную не указывать область действия(scope) адреса как link-local, то адреса будут доступны вне локального сегмента сети и будут маршрутизироваться в сетях.



          Примечание: на коммутаторах MES не предусмотрено получение адреса с помощью DHCPv6.

          Источник:
          docs.eltex-co.ru

          [MES] Настройка ITU-T G.8032v2 (ERPS)
          Протокол ERPS (Ethernet Ring Protection Switching) предназначен для повышения устойчивости и надежности сети передачи данных, имеющей кольцевую топологию, за счет снижения времени восстановления сети в случае аварии.

          Время восстановления не превышает 1 секунды, что существенно меньше времени перестройки сети при использовании протоколов семейства spanning tree.

          Пример конфигурирования


          Настроим ревертивное кольцо с подкольцом, использующим кольцо в качестве виртуального канала. Для прохождения служебного ERPS трафика в кольце используется VLAN 10 (R-APS VLAN), защищает VLAN 20, 30, 40, 200, 300, 400. Для прохождения служебного ERPS  трафика в подкольце используется VLAN 100, защищает VLAN 200, 300, 400. Так как кольцо будет использоваться в качестве виртуального канала для подкольца, в настройках коммутаторов, которые не знают о существовании подкольца (коммутаторы 1 и 2), необходимо указать все VLAN подкольца.

          В качестве RPL линка в основном кольце возьмем линк между коммутаторами 1 и 2. В качестве RPL линка в подкольце возьмем линк между коммутаторами 5 и 6. RPL линк — это линк, который будет заблокирован при нормальном состоянии кольца, и разблокируется только в случае аварии на одном из линков кольца.

          Линк между коммутаторами 3 и 4 для подкольца vlan 100 будет определяться как virtual link.

          Примечания:

          • Подкольцо не умеет определять разрыв виртуального линка. Поэтому при разрыве этого линка в подкольце не разблокируется rpl-link.
          • По дефолту через интерфейс в режим trunk проходит дефолтный 1 VLAN. Поэтому данный VLAN необходимо или добавить в protected, или запретить его прохождение через интерфейс, чтобы избежать возникновение шторма.
          • RPL link блокирует прохождение трафика в protected VLAN. Но на семейство протоколов xSTP данная блокировка не растространяется. Поэтому необходимо запрещать прохождение STP bpdu через кольцевые порты.



          Конфигурация коммутатора 1

          • console(config)#erps
          • console(config)#erps vlan 10
          • console(config-erps)#ring enable
          • console(config-erps)#port west te1/0/1
          • console(config-erps)#port east te1/0/2
          • console(config-erps)#protected vlan add 20,30,40,100,200,300,400
          • console(config-erps)#rpl west owner
          • console(config-erps)#exit
          • console(config)#
          • console(config)#interface range TengigabitEthernet1/0/1-2
          • console(config-if)#switchport mode trunk
          • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
          • console(config-if)#switchport forbidden default-vlan
          • console(config-if)#exit
          • console(config)#spanning-tree bpdu filtering
          •

          Конфигурация коммутатора 2

          • console(config)#erps
          • console(config)#erps vlan 10
          • console(config-erps)#ring enable
          • console(config-erps)#port west te1/0/1
          • console(config-erps)#port east te1/0/2
          • console(config-erps)#protected vlan add 20,30,40
          • console(config-erps)#rpl west neighbor
          • console(config-erps)#exit
          • console(config)#
          • console(config)#interface range TengigabitEthernet1/0/1-2
          • console(config-if)#switchport mode trunk
          • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
          • console(config-if)#switchport forbidden default-vlan
          • console(config-if)#exit
          • console(config)#spanning-tree bpdu filtering

          Конфигурация коммутатора 3, 4

          • console(config)#erps
          • console(config)#erps vlan 10
          • console(config-erps)#ring enable
          • console(config-erps)#port west tengigabitethernet1/0/1
          • console(config-erps)#port east tengigabitethernet1/0/2
          • console(config-erps)#protected vlan add 20,30,40
          • console(config-erps)#sub-ring vlan 100
          • console(config-erps)#exit
          • console(config)#erps vlan 100
          • console(config-erps)#ring enable
          • console(config-erps)#port west tengigabitethernet1/0/3
          • console(config-erps)#protected vlan add 200,300,400
          • console(config-erps)#exit
          • console(config)#
          • console(config)#interfaceTengigabitEthernet1/0/1
          • console(config-if)#switchport mode trunk
          • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
          • console(config-if)#switchport forbidden default-vlan
          • console(config-if)#exit
          • console(config)#interfaceTengigabitEthernet1/0/2
          • console(config-if)#switchport mode trunk
          • console(config-if)#switchport trunk allowed vlan add 10,20,30,40,100,200,300,400
          • console(config-if)#switchport forbidden default-vlan
          • console(config-if)#exit
          • console(config)#interfaceTengigabitEthernet1/0/3
          • console(config-if)#switchport mode trunk
          • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
          • console(config-if)#switchport forbidden default-vlan
          • console(config-if)#exit
          • console(config)#spanning-tree bpdu filtering

          Конфигурация коммутатора 5

          • console(config)#erps
          • console(config)#erps vlan 100
          • console(config-erps)#ring enable
          • console(config-erps)#port west te1/0/1
          • console(config-erps)#port east te1/0/2
          • console(config-erps)#protected vlan add 200,300,400
          • console(config-erps)#rpl west owner
          • console(config-erps)#exit
          • console(config)#
          • console(config)#interface range TengigabitEthernet1/0/1-2
          • console(config-if)#switchport mode trunk
          • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
          • console(config-if)#switchport forbidden default-vlan
          • console(config-if)#exit
          • console(config)#spanning-tree bpdu filtering

          Конфигурация коммутатора 6

          • console(config)#erps
          • console(config)#erps vlan 100
          • console(config-erps)#ring enable
          • console(config-erps)#port west te1/0/1
          • console(config-erps)#port east te1/0/2
          • console(config-erps)#protected vlan add 200,300,400
          • console(config-erps)#rpl west neighbor
          • console(config-erps)#exit
          • console(config)#interface range TengigabitEthernet1/0/1-2
          • console(config-if)#switchport mode trunk
          • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
          • console(config-if)#switchport forbidden default-vlan
          • console(config-if)#exit
          • console(config)#spanning-tree bpdu filtering

          Статус колец можно посмотреть командами

          • console#show erps
          • console#show erps vlan 10
          • console#show erps vlan 100

          Источник:
          docs.eltex-co.ru

          [MES] Как ограничить число tcp-syn запросов
          На коммутаторах mes реализован функционал security-suite. Используя security-suite можно настроить порог syn-запросов на определенный ip-адрес/подсеть с целью защиты от syn-атак.

          Пример настройки:



          Глобально включить security-suite:

          2324B(config)#security-suite enable



          Настроить на порту порог:

          2324B(config)#interface gig0/1
          2324B(config-if)#security-suite dos syn-attack 127 192.168.11.0 /24

          127 - максимальное число подключений в секунду



          Посмотреть security-suite можно командой show security-suite configuration.

          2324B#show security-suite configuration

          Security suite is enabled (Per interface rules are enabled).

          Denial Of Service Protect:

          Denial Of Service SYN-FIN Attack is enabled
          Denial Of Service SYN Attack

          Interface IP Address SYN Rate (pps)
          -------------- -------------------- -----------------------
          gi1/0/1 192.168.11.0/24 127


          Martian addresses filtering
          Reserved addresses: disabled
          Configured addresses:



          SYN filtering

          Interface IP Address TCP port
          -------------- ---------------------- --------------------

          ICMP filtering

          Interface IP Address
          -------------- ----------------------



          Fragmented packets filtering

          Interface IP Address
          -------------- ----------------------



          2324B#

          Источник:
          docs.eltex-co.ru

          [MES] Пример настройки OSPF
          В качестве, примера, настроим соседство OSPF между коммутаторами MES3124 (версия 2.5.47) и MES3324 (версия 4.0.9).
          Настройка для версии 2.5.х

          1) Создаем interface vlan для создания соседства

          console(config)#interface vlan 10

          console(config-if)#ip address 10.10.10.6 255.255.255.252

          console(config-if)#exit

          2) Настройки в режиме глобальной конфигурации

          console(config)#router ospf enable

          console(config)#router ospf area 4.4.4.4

          console(config)#router ospf redistribute connected

          console(config)#router ospf router-id 1.1.1.1

          3) Настройка интерфейса ip

          console(config)#interface ip 10.10.10.6

          console(config-ip)#ospf

          console(config-ip)#ospf area 4.4.4.4

          console(config-ip)#exit

          Настройка для версии  4.0.x

          1) Создаем interface vlan для создания соседства

          console(config)#interface vlan 10

          console(config-if)#ip address 10.10.10.5 255.255.255.252

          console(config-if)#exit

          2) Настройки в режиме глобальной конфигурации

          console(config)#router ospf 1

          console(router_ospf_process)#network 10.10.10.5 area 4.4.4.4

          console(router_ospf_process)#router-id 5.5.5.5

          console(router_ospf_process)#exit

           Контроль работы протокола

          Просмотр  ospf соседей  - sh ip ospf neighbor

          Просмотр таблицы LSDB - show ip ospf database

          Просмотр состяния ospf -  sh ip ospf



          Настройка параметров ospf аутентификации

          1) Настраиваем ключ для аутентификации

          console(config)#key chain TEST_KEYCHAIN

          (config-keychain)#key 1

          (config-keychain-key)#key-string test

          (config-keychain-key)#exit

          (config-keychain)#exit



          2) Добавляем ключ к аутентификации md5 по ospf

          console(config)#interface ip 10.10.10.6

          console(config-ip)ip ospf authentication message-digest

          console(config-ip)#ip ospf authentication message-digest

          console(config-ip)#ip ospf authentication key-chain TEST_KEYCHAIN

          console(config-ip)#ip ospf authentication-key 1

          console(config-ip)#ip ospf cost 1

          console(config-ip)#exit

          Источник:
          docs.eltex-co.ru

          [MES] Конфигурация MSTP
          Протокол Multiple STP (MSTP) является наиболее современной реализацией STP, поддерживающей использование VLAN. MSTP предполагает конфигурацию необходимого количества экземпляров связующего дерева (spanning tree) вне зависимости от числа групп VLAN на коммутаторе. Каждый экземпляр (instance) может содержать несколько групп VLAN. Недостатком протокола MSTP является то, что на всех коммутаторах, взаимодействующих по MSTP, должны быть одинаково сконфигурированы группы VLAN.

          римечание: Всего можно сконфигурировать 64 экземпляра MSTP.


          Пример настройки MSTP:


          spanning-tree mode mst
          !
          spanning-tree mst configuration
          instance 1 vlan 201,301
          instance 2 vlan 99
          instance 3 vlan 203,303
          name test
          exit

          Примечание: По умолчанию все vlan'ы находятся в 0 instance.

          Источник:
          docs.eltex-co.ru

          [MES] Настройка стекирования на коммутаторах MES23хх/33хх/5324
          Коммутаторы MES23хх/33хх/5324 можно объединять в стек до 8 устройств. В режиме стекирования MES5324 использует XLG порты для синхронизации, остальные коммутаторы семейства, кроме MES2308(P), XG порты. MES2308 и MES2308P используют оптические 1G-порты.  При этом для стекирования устройств должны использоваться для MES5324 - QSFP(40G), для MES23хх и MES33хх SFP+(10G), для MES2308(P) - SFP(1G).

          При этом указанные порты не участвуют в передаче данных. Возможны две топологии синхронизирующихся устройств – кольцевая и линейная. Рекомендуется использовать кольцевую топологию для повышения отказоустойчивости стека.

          Коммутаторы по умолчанию уже работают в режиме стека с UNIT ID 1

          Настройка

          console(config)#stack configuration links {fo1-4| te1-4 | gi9-12}

          console(config)#stack configuration unit-id {1-8}

          Конфигурация применится после сохранения настроек и перезагрузки

          Подробней с настройкой стекирования  можно ознакомиться в "Руководстве по эксплуатации" раздел 4.4

          Источник:
          docs.eltex-co.ru

          [MES] Настройка VRRP на коммутаторах MES
          Протокол VRRP предназначен для резервирования маршрутизаторов, выполняющих роль шлюза по умолчанию. Это достигается путём объединения IP-интерфейсов группы маршрутизаторов в один виртуальный, который будет использоваться как шлюз по умолчанию для компьютеров в сети.



          vrrp

          sw1, sw2 – два любых коммутатора пропускающих трафик прозрачно, использовались MES2124
          R1, R2 — коммутаторы MES2324 с настроенным VRRP,
          R1 — Master
          R2 — Backup

          Со стороны PC1 сеть VLAN 100
          Cо стороны PC2 сеть VLAN 200

          –---------------------------------------Настройки мастера (R1):------------------------------------------------

          Отключение протокола STP:
          R1(config)#no spanning-tree

          1) Настройка интерфейса VLAN 200
               а) Настройка IP-адреса интерфейса VLAN 200 для подсети 10.0.200.0 /24:

              R1(config)#int vlan 200
              R1(config-if)#ip address 10.0.200.1 255.255.255.0

              б) Определение VRID (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.200.0 /24

              R1(config-if)#vrrp 1 ip 10.0.200.1

          ПримечаниеVRRP-маршрутизатор всегда будет становиться Master, если он владелец IP-адреса, который присвоен виртуальному маршрутизатору

              в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

              R1(config-if)#no vrrp 1 shutdown

              г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

              R1(config-if)#vrrp 1 timers advertise msec 50

          Примечание: Если интервал задан в миллисекундах, то происходит округление вниз до ближайшей секунды для VRRP Version 2 и до ближайших сотых долей секунды (10 миллисекунд) для VRRP Version 3.

          2) Настройка интерфейса gigabitethernet 1/1/23

              R1(config)#int gigabitethernet 1/1/23
              R1(config-if)#switchport mode trunk
              R1(config-if)#switchport trunk allowed vlan add 200

          3) Настройка интерфейса VLAN 100

              a) Настройка IP-адреса интерфеса для подсети 10.0.100.0 /24

              R1(config)#int vlan 100
              R1(config-if)#ip address 10.0.100.1 255.255.255.0

              б) Определение VRID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.100.0 /24

              R1(config-if)#vrrp 1 ip 10.0.100.1

          Примечание: R2 становится Backup-маршрутизатором и не выполняет функции маршрутизации трафика до выхода из строя Master.

              в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

              R1(config-if)#no vrrp 1 shutdown

              г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

              R1(config-if)#vrrp 1 timers advertise msec 50

          4) Настройка интерфейса gigabitethernet 1/1/24

          R1(config)#int gigabitethernet 1/1/24
          R1(config-if)#switchport mode trunk
          R1(config-if)#switchport trunk allowed vlan add 100





          –-------------------------------------------Настройки Backup (R2):---------------------------------------------

          Отключение протокола STP:
          R1(config)#no spanning-tree

          1) Настройка интерфейса VLAN 200:
               а) Настройка IP-адреса интерфейса для подсети 10.0.200.0 /24:

              R1(config)#int vlan 200
              R1(config-if)#ip address 10.0.200.2 255.255.255.0

              б) Определение ID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.200.0 /24,

              R1(config-if)#vrrp 1 ip 10.0.200.1

              в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

              R1(config-if)#no vrrp 1 shutdown

              г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

              R1(config-if)#vrrp 1 timers advertise msec 50

          2) Настройка интерфейса gigabitethernet 1/1/23

              R1(config)#int gigabitethernet 1/1/23
              R1(config-if)#switchport mode trunk
              R1(config-if)#switchport trunk allowed vlan add 200

          3) Настройка интерфейса VLAN 100:
               a) Настройка IP-адреса интерфеса для подсети 10.0.100.0 /24

              R1(config)#int vlan 200
              R1(config-if)#ip address 10.0.100.2 255.255.255.0

              б) Определение VRID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию VRRP-маршрутизатора для подсети 10.0.100.0 /24
              R1(config-if)#vrrp 1 ip 10.0.100.1

              в) no vrrp 1 shutdown
               г) vrrp 1 timers advertise msec 50

          4) Настройка интерфейса gigabitethernet 1/1/24

              R1(config)#int gigabitethernet 1/1/24
              R1(config-if)#switchport mode trunk
              R1(config-if)#switchport trunk allowed vlan add 100

          Примечание: На коммутаторах SW1 и SW2 также необходимо настроить порты gi23 и gi24 в режим trunk для своих VLAN, а порт gi1 в режим access для своих VLAN.

          После настройки R1 и R2 при выходе из строя R1 мастером становится R2 и работает как шлюз по умолчанию с виртуальным IP-адресом 10.0.100.1 для сети 10.0.100.0 /24 и 10.0.200.1 для сети 10.0.200.0 /24
          При возвращении R1 он снова становится мастером.

          Примечание: На канальном уровне резервируемые интерфейсы имеют MAC-адрес 00:00:5E:00:01:XX, где XX – номер группы VRRP (VRID)

          Источник:
          docs.eltex-co.ru

          [MES] Настройка TACACS на коммутаторах MES
          Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству, при этом поддерживая совместимость с RADIUS и другими процессами проверки подлинности.

          Конфигурацию будем выполнять на базе коммутатора MES2324.

          1.    Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

          MES2324B(config)#tacacs-server host 192.168.10.5 key secret

          2.    Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

          MES2324B(config)#aaa authentication login authorization default tacacs local

          Примечение: На коммутаторах серии 23xx, 33xx, 53xx используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 4.0.6 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке. На коммутаторах серии 1000, 2000, 3000 уже имеется этот функционал.

          3.    Установить способ аутентификации при повышении уровня привилегий:

          MES2324B(config)#aaa authentication enable authorization default tacacs enable

          Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

          4.    Создать учетную запись:


          MES2324B(config)#username tester password eltex privilege 15

          5.    Задать пароль на доступ в привилегированный режим:

          MES2324B(config)#enable password eltex

          6.  Разрешить ведение учета (аккаунта) для сессий управления.

          MES2324B(config)#aaa accounting login start-stop group tacacs+

          7.  Включить ведение учета введенных в CLI команд по протоколу tacacs+.

          MES2324B(config)#aaa accounting commands stop-only group tacacs+

          Примечание: По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

          Источник:
          docs.eltex-co.ru

          [MES] Диагностика возможных проблем на коммутаторе при работе с РоЕ устройствами
          Модели коммутаторов  MES с суффиксом ‘P’ в обозначении поддерживают электропитание устройств по линии Ethernet в соответствии с рекомендациями IEEE 802.3af (PoE) и IEEE 802.3at (PoE+). Эксплуатировать коммутаторы необходимо только с заземленным корпусом.

          При возникновении проблем с питанием PoE устройств понять возможную причину проблемы можно, используя команды:

          1) power inline traps enable.  Добавление в конфигурацию  устройства данной команды разрешает формирование информационных сообщений для подсистемы PoE.  Уровень логирования сообщений должен быть не ниже info



          2) show power inline. Команда позволяется посмотреть состояние электропитания всех интерфейсов, поддерживающих питание по линии PoE.



          Из вывода видно, что на втором порту находится РоЕ устройство класса 3. На первом и третьем портах не обнаружено устройств PoЕ

          3) show power inline [проблемный порт]. Команда позволяется посмотреть состояние электропитания конкретного интерфейса.  Из вывода в динамике, используя счетчики ошибок, можно определить возможные причины конфликтов в подаче PoE





          Status Оперативное состояние электропитания порта. Возможные значения:
          Off - питание порта выключено административно
          Searching – питание порта включено, ожидание подключения PoE-устройства
          On – питание порта включено и есть присоединеннное PoE-устройство
          Fault – авария питания порта. PoE-устройство запросило мощность большую, чем
          доступно или потребляемая PoE-устройством мощность превысила заданный предел.
          Overload Counter Счетчик количества случаев перегрузки по электропитанию
          Short Counter Счетчик случаев короткого замыкания
          Denied Counter Счетчик случаев отказа в подаче электропитания
          Absent Counter Счетчик случаев прекращения электропитания из-за отключения питаемого устройства
          Invalid Signature
          Counter
          Счетчик ошибок классификации подключенных PoE-устройств




          4) show power inline consumption. Отображает характеристики потребления мощности всех PoE-интерфейсов устройства









          Каждая отдельна проблема с подачей питания по PoЕ требуют индивидуальной подхода к решению, проблема может быть на стороне конечного устройства РоЕ, кабеля или коммутатора.

          При обращении в службу технической поддержки необходимо предоставить выводы вышеперечисленных команд, а также  команды show version, sh logiging



          Источник:
          docs.eltex-co.ru

          [MES] SNMP. Как включить/выключить порт?
          Следующим snmpset можно включить или выключить порт:
          • snmpset -v2c -c <community> <ip> 1.3.6.1.2.1.2.2.1.7.<ifindex> i <value>

          <ifIndex> - индекс порта.

          Параметр <ifIndex> может принимать следующие значения:

          MES1024

          • для интерфейсов fastethernet 1/0/1-24 значения 1-24.
          • для gigabitethernet 1/0/1-2 значения 49-50.

          MES1124

          • для интерфейсов fastethernet 1/0/1-24 значения 1-24.
          • для gigabitethernet 1/0/1-2 значения 49-52.

          MES2124

          • для gigabitethernet 1/0/1-28 значения 49-76.

          MES3000

          • для tengigabitethernet 1/0/1-4 значения 105-108.
          • для gigabitethernet 1/0/1-24 значения 49-72.

          value может принимать следующие значения:

          • 1 - up.
          • 2 - down.

          Пример

          Включение порта gi1/0/1

          • snmpset -v2c -c private 10.10.10.11 1.3.6.1.2.1.2.2.1.7.49 i 1

          Выключение порта gi1/0/1

          • snmpset -v2c -c private 10.10.10.11 1.3.6.1.2.1.2.2.1.7.49 i 2

          Источник:
          docs.eltex-co.ru

          [MES] SNMP. Как на коммутаторе MES добавить порты в VLAN?
          Рекомендуемый порядок действий:

          Пример

          Добавить в VLAN100 порт как untagged.

          Команда:

          snmpset -v2c -c private 192.168.1.1 1.3.6.1.4.1.89.48.68.1.1.<ifIndex> x

          0000000000000000000000001000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

          1.3.6.1.4.1.89.48.68.1.2. <ifIndex>  x

          0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

          1.3.6.1.4.1.89.48.68.1.3. <ifIndex>  x

          0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

          1.3.6.1.4.1.89.48.68.1.4. <ifIndex>  x

          0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

          1.3.6.1.4.1.89.48.68.1.5. <ifIndex>  x

          0000000000000000000000001000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 1.3.6.1.4.1.89.48.68.1.6. <ifIndex>  x

          0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

          1.3.6.1.4.1.89.48.68.1.7. <ifIndex> x

          0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

          1.3.6.1.4.1.89.48.68.1.8. <ifIndex>  x

          0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

          Объяснение:

          Последняя цифра всех OID(<ifIndex>) задает номер порта.

            Параметр <ifIndex> может принимать следующие значения:

          MES1024

          • для интерфейсов fastethernet 1/0/1-24 значения 1-24.
          • для gigabitethernet 1/0/1-2 значения 49-50.

          MES1124

          • для интерфейсов fastethernet 1/0/1-24 значения 1-24.
          • для gigabitethernet 1/0/1-2 значения 49-52.

          MES2124

          • для gigabitethernet 1/0/1-28 значения 49-76.

          MES3000

          • для tengigabitethernet 1/0/1-4 значения 105-108.
          • для gigabitethernet 1/0/1-24 значения 49-72.



           Все поля - это битовые маски, состоящие из 128 байт (шестнадцатеричных разрядов всего 256). Каждый разряд обозначает четыре VLAN. По номеру VLAN определяется нужное поле  (1to1024, 1025to2048, 2049to3072 или 3073to4094)

          Для этого примера соответствующий бит должен быть выставлен в EgressList1to1024 и в UntaggedEgressList1to1024. Остальные биты должны быть сброшены в 0.
          rldot1qPortVlanStaticEgressList1to1024 - 1.3.6.1.4.1.89.48.68.1.1.<ifindex>
          rldot1qPortVlanStaticEgressList1025to2048 - 1.3.6.1.4.1.89.48.68.1.2.<ifindex>
          rldot1qPortVlanStaticEgressList2049to3072 - 1.3.6.1.4.1.89.48.68.1.3.<ifindex>
          rldot1qPortVlanStaticEgressList3073to4094 - 1.3.6.1.4.1.89.48.68.1.4.<ifindex>
          rldot1qPortVlanStaticUntaggedEgressList1to1024 - 1.3.6.1.4.1.89.48.68.1.5.<ifindex>
          rldot1qPortVlanStaticUntaggedEgressList1025to2048 - 1.3.6.1.4.1.89.48.68.1.6.<ifindex>
          rldot1qPortVlanStaticUntaggedEgressList2049to3072 - 1.3.6.1.4.1.89.48.68.1.7.<ifindex>
          rldot1qPortVlanStaticUntaggedEgressList3073to4094 - 1.3.6.1.4.1.89.48.68.1.8.<ifindex>

          Источник:
          docs.eltex-co.ru

          [MES] Пример фильтрации PPPoE кадров на основе заголовка EtherType
          Для начала нужно создать ACL, основанный на МАС-адресации с названием test и создать разрешающие правила для EtherЕype 0x8863 и 0x8864

          console# configure

          console(config)# mac access-list extended test

           permit any any 8863 0000

           permit any any 8864 0000

           deny any any



          Зайти в настройки нужного порта и применить ACL на входящий трафик

          interfaces GigabitEthernet 1/0/x     - где x – номер порта

           service-acl input test



          Данный ACL разрешит прохождение только PPPoE пакета.

          Чтобы разрешить прохождение к аплинк портам, нужно настроить PPPoE Intermediate Agent

          Включить работу PPPoE Intermediate Agent в глобальном конфиге

          console(config)# pppoe intermediate-agent



          Зайти в настройки настраиваемого порта и включить на нем работу PPPoE Intermediate Agent

          interfaces GigabitEthernet 1/0/1

           pppoe intermediate-agent



          Зайти в настройки аплинка и включить на нем работу PPPoE Intermediate в режиме trust

          interfaces GigabitEthernet 1/0/y     - где y – номер аплинк порта

           pppoe intermediate-agent trust



          Поддерживаемые значения EtherType представлены в руководстве пользователя приложение В

          Инструкции есть у каждой модели коммутатора на сайте во вкладке «Файлы» Главная  > Каталог  > Ethernet коммутаторы  > Коммутаторы доступа 1G / 10G  > MES2324 Eltex.

          https://eltexcm.ru/catalog/ethernet-kommutatory/kommutatory-agregacii-1g/mes2324.html

          Источник:
          docs.eltex-co.ru

          [MES] Методика восстановления прошивки коммутаторов серий 23xx, 33xx и 53xx через boot меню.
          Методика восстановления прошивки коммутаторов серий 23xx, 33xx и 53xx через boot меню.

          Для восстановления коммутатора понадобится ПК с TFTP-сервером и доступ к коммутатору через консольный порт. Процесс восстановления сбросит устройство к заводским настройкам.



          Процесс восстановления:

          1) Подключаем консольный кабель и открываем терминальную программу, например, PUTTY.  Соединяем сетевую карту ПК с портом OOB коммутатора. Перезагружаем коммутатор по питанию;

          2) В момент загрузки при появлении в выводе терминала  "Press x to choose XMODEM..." в течение трех секунд необходимо нажать ctrl+shift+6, чтобы включить режим с выводом трассировок

          3) Далее в выводе трассировок появится строка "Autoboot in 5 seconds...",  на этом месте требуется ввести пароль - eltex. После чего появится приглашение командной строки U-Boot'а.

          4) В консоли U-Boot'а выставить следующие переменные:

                           set ipaddr 10.10.10.2                                                      #IP-адрес устройства, необходимо заменить на актуальный для рабочего места.

                           set serverip 10.10.10.1                                                   #IP-адрес TFTP сервера, где находится файл образа ПО.

                           set rol_image_name mes3300-401.ros                      #Заменить название на актуальное для текущей версии ПО и модели коммутатора.

          set bootcmd 'run bootcmd_tftp'

          nand erase.chip

          ubi part rootfs; ubi create rootfs

          boot

          Для коммутаторов MES23xx необходимо инициализировать сетевые интерфейсы командами :

                          switch init

                         set ethact sdma

          После ввода команды boot коммутатор начнет загрузку образа ПО с TFTP-сервера и последующий его запуск

          Источник:
          docs.eltex-co.ru

          [MES[ Резервирование конфигурации на TFTP-сервере для MES5312 MES5316A MES5324A MES5332A

          Коммутаторы MES позволяют резервировать конфигурацию на TFTP-сервере по таймеру или при сохранении текущей конфигурации.

          Настройка:

          1) Включаем автоматическое резервирование конфигурации на сервере

          console(config)# backup auto

          2) Указываем сервер, на который будет производиться резервирование конфигурации.

          console(config)# backup server tftp://10.10.10.1

          3) Указываем путь расположения файла на сервере

          console(config)# backup path backup.conf

          Примечание: При сохранении к префиксу будет добавляться текущая дата и время в формате ггггммддччммсс.

          4) Включаем сохранение истории резервных копий

          console(config)# backup history enable

          5) Указываем промежуток  времени, по истечении которого будет осуществляться автоматическое резервирование конфигурации, в минутах.

          console(config)# backup time-period 500

          6) Включаем резервирование конфигурации при сохранении пользователем конфигурации

          console(config)# backup write-memory



          Команды show backup и show backup history позволяют посмотреть информацию о настройках резервирования конфигурации и об удачных попытках резервирования на сервере.

          Источник:
          docs.eltex-co.ru

          [MES] Создание макроса для выполнения группы команд на MES5312 MES5316A MES5324A MES5332A

          Рассмотрим создание макроса на примере удаления порта из LAG.

          Создать макрос можно командой:

          macro name remove_g1_from_po1
          config
          interface gi1/0/24
          no channel-group
          switchport mode trunk
          switchport trunk allowed vlan add 7,26,28,114,150,152,598-599,2794
          @



          Выполнение макроса можно запустить командой:

          console# macro apply remove_g1_from_po1

          Источник:
          docs.eltex-co.ru

          [MES} Восстановление имени пользователя и пароля для доступа к коммутатору в случае утери на MES5312 MES5316A MES5324A MES5332A

          Необходимо подключить коммутатор к компьютеру при помощи кабеля RS-232 (через порт «Console»).

          Используя терминальную программу (например, HyperTerminal) создайте подключение, произведя  следующие настройки:

          • выберете соответствующий последовательный порт.
          • установите скорость передачи данных – 115200 бит/с.
          • задайте формат данных: 8 бит данных, 1 стоповый бит, без контроля четности.
          • отключите аппаратное и программное управление потоком данных.

          Перезагрузите коммутатор и войдите в меню Startup, прервав загрузку нажатием клавиши <Esc> или <Enter> в течение первых двух секунд после появления сообщения автозагрузки:

          Autoboot in 2 seconds - press RETURN or Esc. to abort and enter prom.

          В появившемся меню выберете пункт«Password Recovery Procedure», нажав клавишу<2>.

          Далее необходимо вернуться в меню Startup, нажав клавишу <Enter>,  и продолжить загрузку коммутатора, нажав клавишу <Esc>.

          При подключении имя пользователя и пароль будут проигнорированы.

          Источник:
          docs.eltex-co.ru

          [MES] Просмотр информации об установленном трансивере (серийный номер, тип) на MES5312 MES5316A MES5324A MES5332A

          Для этого необходимо воспользоваться командой:

          console# show fiber-ports optical-transceiver interface{tengigabitethernette_port}

          Пример:

          console# show fiber-ports optical-transceiver interface TengigabitEthernet1/0/1

          Port        Temp    Voltage      Current     Output     Input      LOS
                      [C]     [Volt]       [mA]        Power      Power
                                                       [mWatt]    [mWatt]
          ------     ------  -------       -------     -------    -------    ---
          te1/0/1     23      3.29         3.49        0.50       0.49        No

          Temp - Internally measured transceiver temperature
          Voltage - Internally measured supply voltage
          Current - Measured TX bias current
          Output Power - Measured TX output power in milliWatts
          Input Power - Measured RX received power in milliWatts
          LOS - Loss of signal
          N/A - Not Available, N/S - Not Supported, W - Warning, E - Error

          Transceiver information:
          Vendor name: FANG HANG
          Serial number: A85371140603
          Part number: FH-SP851TCDL03
          Vendor revision: V02
          Connector type: LC
          Type: SFP/SFP+
          Compliance code: 10GBASE-SR
          Laser wavelength: 850 nm
          Transfer distance: 80 m
          Diagnostic: supported

          Источник:
          docs.eltex-co.ru

          [MES] Просмотр скорости входящих фреймов, обрабатываемых CPU на MES5312 MES5316A MES5324A MES5332A

          Для просмотра использовать команду:

          console# show cpu input-rate detailed

          Источник:
          docs.eltex-co.ru

          [MES] Просмотр статистики по загрузке интерфейсов на MES5312 MES5316A MES5324A MES5332A

          Команда для просмотра статистики для всех интерфейсов:

          console# show interfaces utilization

          Для просмотра статистики на определенном интерфейсе необходимо воспользоваться командой с указанием интерфейса:

          console# show interfaces utilization { tengigabitethernet te_port | port-channel group}

          Источник:
          docs.eltex-co.ru

          [MES] Просмотр счетчиков интерфейса на MES5312 MES5316A MES5324A MES5332A

          Команда, которая позволяет посмотреть статистику по пакетам на физическом интерфейсе

          console# show interfaces counters [interface-id]

          Например,

          console# sh interfaces counters te 1/0/12

          Port

          InUcastPkts

          InMcastPkts

          InBcastPkts

          InOctets

          te1/0/12

          52554

          133762

          48

          110684852

          Port

          OutUcastPkts

          OutMcastPkts

          OutBcastPkts

          OutOctets

          te1/0/12

          42121

          81577

          22

          71762424



          FCS Errors: 0

          Принятые пакеты содержат ошибки контрольной суммы CRC

          Single Collision Frames: 0

          Количество кадров , принятых с единичной коллизией и впоследствии переданные успешно

          Multiple Collision Frames: 0

          Количество кадров , принятых больше, чем с одной коллизией и впоследствии переданные успешно

          SQE Test Errors: 0

          Количетство раз, когда принят SQE TEST ERROR.

          Deferred Transmissions: 0

          Количество кадров, для которых первая передача задерживается из-за занятости среды передачи

          Late Collisionss: 0

          Количество раз когда обнаружена Late Collisions

          Carrier Sense Errors: 0

          Количество раз, когда происходили ошибки из-за потери несущей при попытке передаче данных

          Oversize Packets: 0

          Количество принятых, кадров, превышающих максимально разрешенный размер кадра

          Internal MAC Rx Errors: 0

          Количество кадров, приём которых сопровождался внутренними ошибками на физическом уровне

          Symbol Errors: 0

          Количество раз, когда интерфейс не может интерпретировать принятый символ

           Received Pause Frames: 0

          Количество принятых пакетов, содержащих pause-frame

          Transmitted Pause Frames: 0

          Количество переданных пакетов, содержащих pause-frame

          Источник:
          docs.eltex-co.ru

          [MES] Просмотр уровня загрузки CPU для каждого процесса на MES5312 MES5316A MES5324A MES5332A
          Команда для просмотра уровня загрузки CPU

          Для просмотра использовать команду:

          console# show tasks utilization

          Источник:
          docs.eltex-co.ru

          [MES] Назначение VLAN на основе Ethertype пакета на MES5312 MES5316A MES5324A MES5332A
          Данная операция выполняется с помощью функционала PROTOCOL-BASED VLAN. Рассмотрим пример добавления vlan 100 для приходящего на порт ARP трафика.

          Данная операция выполняется с помощью функционала PROTOCOL-BASED VLAN.

          Ниже приведен пример добавления vlan 100 для приходящего на порт ARP трафика.



          vlan database

          vlan 100

          map protocol 0806 ethernet protocols-group 1

          exit

          !

          interface TengigabitEthernet 1/0/1

           switchport mode general

           switchport general allowed vlan add 100 untagged

           switchport general map protocols-group 1 vlan 100

          exit

          Источник:
          docs.eltex-co.ru

          [MES] Настройка Voice VLAN на MES5312 MES5316A MES5324A MES5332A
          Voice VLAN используется для выделения VoIP-оборудования в отдельную VLAN. Для VoIP-фреймов могут быть назначены QoS-атрибуты для приоритезации трафика. Классификация фреймов, относящихся к фреймам VoIP-оборудования, базируется на OUI ( Organizationally Unique Identifier – первые 24 бита MAC-адреса) отправителя.

          Источник:
          docs.eltex-co.ru

          [MES] Настройка изоляции портов (protected-port) на MES5312 MES5316A MES5324A MES5332A
          Для того, чтобы пользователи, подключенные к разным портам коммутатора, не могли обмениваться трафиком между собой необходимо воспользоваться функцией изоляция портов.

          Источник:
          docs.eltex-co.ru

          [MES] Ограничение скорости (rate-limit) входящего трафика для заданной VLAN на MES5312 MES5316A MES5324A MES5332A
          Для ограничения скорости необходимо в режиме глобального конфигурирования воспользоваться командой rate-limit

          Для этого необходимо в режиме глобального конфигурирования воспользоваться командой rate-limit

          rate-limit vlan_id rate burst,

          где

          • vlan_id – номерVLAN;
          • rate – средняя скорость трафика (CIR), кбит/с;
          • burst – размер сдерживающего порога (ограничение скорости) в байтах.

          Источник:
          docs.eltex-co.ru

          [MES] Ограничение скорости входящего/исходящего трафика на порту MES5312 MES5316A MES5324A MES5332A
          Для этого необходимо в режиме настройки Ethernet-интерфейса выполнить ряд команд.

          Источник:
          docs.eltex-co.ru

          [MES] Отключение DHCP-клиента на MES5312 MES5316A MES5324A MES5332A

          Источник:
          docs.eltex-co.ru

          [MES] Удаление всех VLAN-ов одной командой в режиме работы порта trunk или general на MES5312 MES5316A MES5324A MES5332A
          Как удалить все VLAN одной командой?

          Для режима trunk:

          console(config-if)# switchport trunk allowed vlan remove all

          Для режима general:

          console(config-if)# switchport general allowed vlan remove all

          Источник:
          docs.eltex-co.ru

          [MES] Функция mac-based vlan на MES5312 MES5316A MES5324A MES5332A
          Функция mac-based vlan позволяет определять принадлежность трафика к определённому vlan, основываясь на mac-адресе источника. Рассмотрим самый простейший пример настройки mac-based vlan.

          Функция mac-based vlan позволяет определять принадлежность трафика к определённому vlan, основываясь на mac-адресе источника.

          Рассмотрим самый простейший пример настройки mac-based vlan.

          На ПК1 настроен адрес 192.168.1.1, на ПК2 192.168.1.2

          Порт gigabitethernet 1/0/12 настроен в vlan 10

          interface gigabitethernet1/0/12
          switchport access vlan 10

          Для ПК1 настроим перенаправление трафика на основе MAC address

          Создаем правило, где mac ПК1 -  f4:f2:6d:03:42:31,  40 - битовая маска, macs-group 1 - идентификатор группы

          vlan database
          vlan 10
            map mac f4:f2:6d:03:42:31 40 macs-group 1
          exit

          Настраиваем порт interface gigabitethernet1/0/11

          interface gigabitethernet1/0/11
          switchport general map macs-group 1 vlan 10
          switchport mode general
          switchport general allowed vlan add 10 untagged

          В результате  настроек ПК1 и ПК2 окажутся в одном vlan 10.

          С помощью данной функции можно  предоставить с порта несколько услуг, например, телефоную и передачу данных.

          Пример настройки vlan 69 - телефония, vlan 112 - передача данных, macs-group 1 - группа mac адресов телефонов

          vlan database
          vlan 112,69
             map mac 00:26:1e:00:00:00 32 macs-group 1
          exit

          interface gigabitethernet 1/0/10
          switchport mode general
          switchport general allowed vlan add 69,112 untagged
          switchport general map macs-group 1 vlan 69
          switchport general pvid 112
          exit

          Источник:
          docs.eltex-co.ru

          [MES] Настройка Selective QinQ на MES5312 MES5316A MES5324A MES5332A
          Данная функция позволяет на основе сконфигурированных правил фильтрации по номерам внутренних VLAN (Customer VLAN) производить добавление внешнего SPVLAN (Service Provider’s VLAN), подменять Customer VLAN, а также запрещать прохождение трафика.

          Данная функция позволяет на основе сконфигурированных правил фильтрации по номерам внутренних VLAN (Customer VLAN) производить добавление внешнего SPVLAN (Service Provider’s VLAN), подменять Customer VLAN, а также запрещать прохождение трафика.

          !!! Наличие хотя бы одного правила Selective Q-in-Q на интерфейсе запрещает включение функции логирования широковещательного шторма на этом интерфейсе.

          Рассмотрим несколько типовых примеров настройки SQinQ

          1) Задача: пропустить vlan 31 без изменения, на остальные vlan, приходящие в порт 11 добавить метку 30

          interface gigabitethernet1/0/11
          switchport mode general
          switchport general allowed vlan add 31 tagged
          switchport general allowed vlan add 30 untagged
          selective-qinq list ingress permit ingress_vlan 31
          selective-qinq list ingress add_vlan 30
          exit
          !
          interface gigabitethernet1/0/12
          switchport mode trunk
          switchport trunk allowed vlan add 30-31
          exit

          2) Для vlan 68,456,905 добавить метку 3. Для vlan 234,324,657 добавить метку 4

          interface gigabitethernet 1/0/1
          switchport mode general
          switchport general allowed vlan add 3,4 untagged
          selective-qinq list ingress add_vlan 3 ingress_vlan 68,456,905
          selective-qinq list ingress add_vlan 4 ingress_vlan 234,324,657
          exit

          3) Перемаркировка влан. Для входящего трафика vlan 856 -> vlan 3, vlan 68 -> vlan 4. Для исходящего трафика vlan 3 -> vlan 856, vlan 4 -> vlan 68

          interface gigabitethernet 1/0/8
          switchport mode general
          switchport general allowed vlan add 3,4 tagged
          selective-qinq list ingress override_vlan 3 ingress_vlan 856
          selective-qinq list ingress override_vlan 4 ingress_vlan 68
          selective-qinq list egress override_vlan 856 ingress_vlan 3
          selective-qinq list egress override_vlan 68 ingress_vlan 4
          exit

          4) Для всего трафика приходящего на порт 11 добавить метку 30

          interface gigabitethernet1/0/11
          switchport mode general
          switchport general allowed vlan add 30 untagged
          selective-qinq list ingress add_vlan 30
          exit

          или

          interface gigabitethernet 1/0/11
          switchport mode customer
          switchport customer vlan 30
          exit

          Источник:
          docs.eltex-co.ru

          [MES] Настройка защиты от петель (LBD) на MES5312 MES5316A MES5324A MES5332A
          Данный механизм позволяет устройству отслеживать закольцованные порты. Петля на порту обнаруживается путём отсылки коммутатором фрейма с адресом назначения, совпадающим с одним из MAC-адресов устройства.

          Данный механизм позволяет устройству отслеживать закольцованные порты. Петля на порту обнаруживается путём отсылки коммутатором фрейма с адресом назначения, совпадающим с одним из MAC-адресов устройства.

          настройка loopbackdetection возможна как на порту, так и в VLAN

          Пример конфигурирования при настройке на порту

          Настройка позволяет защитить коммутатор от петли между портами коммутатора

          • Включить механизм обнаружения петель глобально для коммутатора:

          console(config)# loopback-detection enable

          • Включить механизм обнаружения петель на портах:

          console(config)# interface range GigabitEthernet1/0/1-24

          console (config-if-range)# loopback-detection enable

          Источник:
          docs.eltex-co.ru

          [MES] Настройка защиты от широковещательного шторма на MES5312 MES5316A MES5324A MES5332A
          Широковещательный шторм – это размножение широковещательных сообщений в каждом узле, которое приводит к лавинообразному росту их числа и парализует работу сети. Коммутаторы MES имеют функцию, позволяющую ограничить скорость передачи широковещательных кадров, принятых коммутатором.

          Широковещательный шторм – это размножение широковещательных сообщений в каждом узле, которое приводит к лавинообразному росту их числа и парализует работу сети. Коммутаторы MES имеют функцию, позволяющую ограничить скорость передачи широковещательных кадров, принятых коммутатором.

          Пример настройки.

          Перейти в режим конфигурирования интерфейса .

          Включить функцию. Ограничения настраиваются либо при помощи указания полосы пропускания в kbps, либо в процентах от полосы пропуская - level

          console(config)# interface tengigabitethernet 1/0/1

          console(config-if)# storm-control broadcast level 2

          console(config-if)# storm-control broadcast kbps 8500

          Источник:
          docs.eltex-co.ru

          [MES] Настройка Port-Channel на MES5312 MES5316A MES5324A MES5332A
          Устройство поддерживает два режима работы группы портов (port-channel) – статическая группа и группа, управляемая по протоколу LACP.

          Устройство поддерживает два режима работы группы портов (port-channel) – статическая группа и группа, управляемая по протоколу LACP.


          Рассмотрим настройку статических групп.


          Необходимо выполнить следующее:
          1) Перейти в режим конфигурирования порта:

          console(config)# interface TengigabitEthernet 1/0/2

          2) Настроить статическую группу:

          console(config-if)# channel-group 1 mode on

          , где

          1- Номер группы
          On – добавить порт в статическую группу


          Примечание: В port-channel можно добавлять порты только одного типа.

          Рассмотрим настройку LACP-групп.


          Необходимо выполнить следующее:
          1) Перейти в режим конфигурирования порта:

          console(config)# interface TengigabitEthernet 1/0/2

          2) Настроить LACP-группу:

          console(config-if)# channel-group 1 mode auto

          , где

          1- Номер группы
          auto – добавить порт в LACP группу в режиме active.

          Примечание: В зависимости от типа портов в группе (fastethernet/gigabitethernet/tengigabitethernet) рекомендуется предварительно настроить на соответствующем port-channel скорость. Т.е если в port-channel 1 будут порты tengigabitethernet, следовательно выполнить такую настройку на port-channel 1:


          console(config-if)# interface Port-Channel 1
          console(config-if)# speed 10000

          Источник:
          docs.eltex-co.ru

          [MES] Настройка балансировки Port-Channel на MES5312 MES5316A MES5324A MES5332A
          Настройка балансировки Port-Channel двумя алгоритмами.

          На коммутаторе MES можно выбрать следующие алгоритмы балансировки:

          • src-dst-mac-ip — балансировка основана на MAC адресе источника, MAC адресе назначения, IP адресе источника и IP адресе назначения.

          • src-dst-mac — режим по умолчанию, балансировка основана на MAC адресе источника, MAC адресе назначения

          Алгоритм балансировки выбирается командой:

           console(config)# Port-Channel load-balance



          Алгоритм работы балансировки src-dst-mac-ip

          IP source address (c 0 по 5 бит) операция XOR IP source address (c 16 по 21 бит) операция XOR IP destination address (с 0 по 5 бит) операция XOR IP destination address (c 16 по 21 бит) операция XOR source MAC (с 0 по 5 бит) операция XOR destination MAC (с 0 по 5 бит) получаем HASH. Над HASH выполняем операцию MOD X (x - кол-во портов в LAG). Получаем Index порта в LAG.

          Алгоритм работы балансировки src-dst-mac:

          source MAC (с 0 по 5 бит) операция XOR destination MAC (с 0 по 5 бит) получаем HASH. Над HASH выполняем операцию MOD х (x - кол-во портов в LAG). Получаем Index порта в LAG.

          Источник:
          docs.eltex-co.ru

          [MES] Включение поддержки сверхдлинных кадров (Jumbo Frames) на MES5312 MES5316A MES5324A MES5332A
          Способность поддерживать передачу сверхдлинных кадров позволяет передавать данные меньшим числом пакетов. Это снижает объем служебной информации, время обработки и перерывы. Поддерживаются пакеты размером до 10К.

          Способность поддерживать передачу сверхдлинных кадров позволяет передавать данные меньшим числом пакетов. Это снижает объем служебной

          информации, время обработки и перерывы. Поддерживаются пакеты размером до 10К.

          Пример настройки:

          • в режиме глобального конфигурирования разрешить работать с фреймами большого размера командой:

          console(config)# port jumbo-frame

          • сохранить конфигурацию и перезагрузить коммутатор.

          Источник:
          docs.eltex-co.ru

          [MES] Включение функции errdisable на MES5312 MES5316A MES5324A MES5332A
          На всех линейках коммутаторов mes доступен функционал errdisable. Данная функция позволяет восстановить интерфейс, если тот был отключен по какой-либо причине.

          На всех линейках коммутаторов mes доступен функционал errdisable.  Данная функция позволяет восстановить интерфейс, если тот был отключен по какой-либо причине. Причины могут быть разные,  хх  можно посмотреть командой:

          console# show errdisable recovery

          Timer interval: 300 Seconds

                  Reason                          Automatic Recovery
          ----------------------            ------------------------------
          loopback_detection                            Disable
          port-security                                 Disable
          dot1x-src-address                             Disable
          acl-deny                                      Disable
          stp-bpdu-guard                                Disable
          stp-loopback-guard                            Disable
          udld                                          Disable
          storm-control                                 Disable
          link-flapping                                 Enable

          Из вывода видно, что в каких-то причинах защита errdisable уже включена по умолчанию. Рассмотрим пример.

          На порту gig0/2 настроим защиту spanning-tree bpduguard. С данной настройкой, если со встречного устройства прилетит bpdu, порт отключится по errdisable:

          console(config-if)# do sh run int te 1/0/2
          interface te 1/0/2
          spanning-tree bpduguard enable
          switchport mode trunk
          switchport trunk allowed vlan add 100,111-112
          !

          В лог выведется соответствующее сообщение:

          consoe(config-if)#09-Nov-2018 14:39:38 %STP-W-BPDUGRDPRTSUS: te 1/0/2 suspend by BPDU guard.
          09-Nov-2018 14:39:38 %LINK-W-PORT_SUSPENDED: Port te 1/0/2 suspended by stp-bpdu-guard



          Также заблокированные интерфейсы по errdisable можно посмотреть командой:

          console# show errdisable interfaces

          Interface             Reason
          -------------          ------------------
          te1/0/2               stp-bpdu-guard

          По умолчанию автоматическое восстановление интрефейса отключено. Можно интерфейс поднять вручную командой:

          console# set interface active te 1/0/2

          Либо настроить автоматическое восстановление:

          console(config)# errdisable recovery cause stp-bpdu-guard

          Интерфейс поднимется через 300 секунд (по умолчанию) после падения. Данный таймер можно изменить, минимальное значение 30 секунд:

          console(config)# errdisable recovery interval
          <30-86400> Specify the timeout interval.

          Источник:
          docs.eltex-co.ru

          [MES] Настройка (RMON) протокола удаленного мониторинга на MES5312 MES5316A MES5324A MES5332A
          Протокол мониторинга сети (RMON) является расширением протокола SNMP, позволяя предоставить более широкие возможности контроля сетевого трафика. Основное отличие RMON от SNMP состоит в том, что rmon-агенты могут самостоятельно осуществлять сбор и обработку данных. Информация, собранная и обработанная агентом, передается на сервер.

          Протокол мониторинга сети (RMON) является расширением протокола SNMP, позволяя предоставить более широкие возможности контроля сетевого трафика. Основное отличие RMON от SNMP состоит в том, что rmon-агенты могут самостоятельно осуществлять сбор и обработку данных. Информация, собранная и обработанная агентом, передается на сервер.


          1)    Первоначально необходимо настроить условие выдачи аварийного сигнала rmon alarm.

          Примечаниеalarm - периодическое извлечение статистических выборок из переменных в датчике и их сравнение с заранее выбранными пороговыми значениями. Если наблюдаемые значения выходят за границы пороговых, генерируется событие.

          Настроим условие: На интерфейсе gigabitethernet0/11 при превышении порога InUcastPkts (OID: 1.3.6.1.2.1.2.2.1.11) в 200 пакетов, сгенерировать событие trap.

          console(config)# rmon alarm 1 1.3.6.1.2.1.2.2.1.11.59 5 200 100 1 2 owner TEST_SW

          По порядку слева направо опишу значение параметров в команде:

          •    1 – index аварийного события;
          •    1.3.6.1.2.1.2.2.1.11.1 – OID;
          •    5 - интервал, в течение которого данные отбираются и сравниваются с восходящей и нисходящей границами;
          •    200 - rthreshold – восходящая граница;
          •    100 - fthreshold – нисходящая граница;
          •    1 - revent – индекс события, которое используется при пересечении восходящей границы;
          •    2 - fevent – индекс события, которое используется при пересечении нисходящей границы;
          •    Owner – имя создателя аварийного события;

          2)    Далее необходимо настроить событие для случая пересечения верхней границы в системе удаленного мониторинга:


          console(config)# rmon event 1 trap community test_community description "On  Gig0/11 counter inUnPackets > 200" owner TEST_SW
          •    1 – индекс события;
          •    Trap - тип уведомления, генерируемого устройством по этому событию;
          •    community - строка сообщества SNMP для пересылки trap;
          •    description - описание события;
          •    Owner – имя создателя аварийного события;


          3)    Также необходимо настроить события для случая пересечения нижней границы в системе удаленного мониторинга:
          console(config)# rmon event 2 trap community test_community description "On  Gig0/11 counter inUnPackets < 100" owner TEST_SW


          Примечание: Индексы событий  rmon event, указанные в rmon alarm (revent, fevent) должны совпадать с индексами, указанными в rmon event.

          Источник:
          docs.eltex-co.ru

          [MES] Настройка SNTP на MES5312 MES5316A MES5324A MES5332A
          Команды для настроек SNTP для MES5312 MES5316A MES5324A MES5332A

          Настройка синхронизации времени производится следующими командами:

          console(config)# clock source sntp

          console(config)# sntp unicast client enable

          console(config)# sntp unicast client poll

          console(config)# sntp server 91.226.136.136 poll



          Настройка синхронизации времени с аутентификацией:

          console(config)# clock source sntp

          console(config)# encrypted sntp authentication-key 1 md5 v3NgLjCb1JzsRzsi3NoK0m7mOIi/wjnrsMvFoJhOGMk=

          console(config)# sntp trusted-key 1

          console(config)# sntp authenticate

          console(config)# sntp unicast client enable

          console(config)# sntp unicast client poll

          console(config)# sntp server 192.168.10.5 poll key 1

          Источник:
          docs.eltex-co.ru

          [MES] Настройка отправки syslog-сообщений на syslog-сервер на MES5312 MES5316A MES5324A MES5332A
          Системные журналы позволяют вести историю событий, произошедших на устройстве, а также контролировать произошедшие события в реальном времени. В журнал заносятся события семи типов: чрезвычайные, сигналы тревоги, критические и не критические ошибки, предупреждения, уведомления, информационные и отладочные.

          Системные журналы позволяют вести историю событий, произошедших на устройстве, а также контролировать произошедшие события в реальном времени. В журнал заносятся события семи типов: чрезвычайные, сигналы тревоги, критические и не критические ошибки, предупреждения, уведомления, информационные и отладочные.

          console(config)# logging host {ip_address |host} [port port] [severity level] [facility facility] [description text]

          Пример: logging host 192.168.1.1 severity debugging

          Команда включает передачу аварийных и отладочных сообщений на

          удаленный SYSLOG сервер 192.168.1.1.

          - ip_address– IPv4 или IPv6-адрес SYSLOG-сервера;

          - host – сетевое имя SYSLOG-сервера;

          - port – номер порта для передачи сообщений по протоколу

          SYSLOG;

          - level – уровень важности сообщений, передаваемых на

          SYSLOG-сервер;

          - facility – услуга, передаваемая в сообщениях;

          - text – описание SYSLOG-сервера.



          Примечание: можно настроить несколько Syslog-серверов.

          Источник:
          docs.eltex-co.ru

          [MES] Настройка IGMP Proxy между VLAN на MES5312 MES5316A MES5324A MES5332A
          Функция маршрутизации многоадресного трафика IGMP Proxy дает возможность коммутатору используя информацию, получаемую при обработке сообщений протокола IGMP, распознавать сведения о принадлежности интерфейсов к многоадресным группам и осуществлять на основе этих данных пересылку многоадресных данных между сетями.

          Функция маршрутизации многоадресного трафика IGMP Proxy дает возможность коммутатору используя информацию, получаемую при обработке сообщений протокола IGMP, распознавать сведения о принадлежности интерфейсов к многоадресным группам и осуществлять на основе этих данных пересылку многоадресных данных между сетями.

          Данный пример описывает настройку функции IGMP Proxy на коммутаторе.

          • в качестве интерфейса к вышестоящей сети 10.1.0.0 использовать VLAN 100.
          • в качестве интерфейсов к нижестоящим сетям 10.2.0.0 и 10.3.0.0 использовать VLAN 101 и 102 соответственно.

          Пример

          console# configure

          console (config)# vlan 100-102

          console (config)# ip multicast-routing igmp-proxy

          console (config)# interface vlan 100

          console (config-if)# ip address 10.1.0.1 /24

          console (config-if)# exit

          console (config)# interface vlan 101

          console (config-if)# ip igmp-proxy vlan 100

          console (config-if)# ip address 10.2.0.1 /24

          console (config-if)# exit

          console (config)# interface vlan 102

          console (config-if)# ip igmp-proxy vlan 100

          console (config-if)# ip address 10.3.0.1 /24

          console (config-if)# exit

          Источник:
          docs.eltex-co.ru

          [MES] Настройка IGMP Snooping на MES5312 MES5316A MES5324A MES5332A
          Функция IGMP Snooping используется в сетях групповой рассылки. Основной задачей IGMP Snooping является предоставление многоадресного трафика только для тех портов, которые запросили его.

          Функция IGMP Snooping используется в сетях групповой рассылки. Основной задачей IGMP Snooping является предоставление многоадресного трафика только для тех портов, которые запросили его.

          Пример настройки

          • Включить фильтрацию многоадресных данных:

          console(config)# bridge multicast filtering

          • Настроить VLAN для передачи многоадресных данных (VID1000):

          console(config)# vlan database

          console(config-vlan)# vlan 1000

          console(config-vlan)# exit

          • Настроить порты, через которые разрешено передавать многоадресные данные, например, te 1/0/1-2:

          console(config)# interface range te 1/0/1-2

          console(config-if)# switchport mode trunk

          console(config-if)# switchport trunk allowed vlan add 1000

          console(config-if)# exit

          • Настроить igmpsnooping глобально и на VLAN интерфейсах:

          console(config)# ip igmp snooping

          console(config)# ip igmp snooping vlan 1000

          Источник:
          docs.eltex-co.ru

          [MES] Настройка PIM DM IPv4 на MES5312 MES5316A MES5324A MES5332A
          PIM — протокол многоадресной маршрутизации для IP-сетей, созданный для решения проблем групповой маршрутизации. PIM базируется на традиционных маршрутных протоколах (например, Border Gateway Protocol), вместо того, чтобы создавать собственную сетевую топологию. PIM использует unicast-таблицу маршрутизации для проверки RPF. Эта проверка выполняется маршрутизаторами, чтобы убедиться, что передача многоадресного трафика выполняется по пути без петель.

          PIM — протокол многоадресной маршрутизации для IP-сетей, созданный для решения проблем групповой маршрутизации. PIM базируется на традиционных маршрутных протоколах (например, Border Gateway Protocol), вместо того, чтобы создавать собственную сетевую топологию. PIM использует unicast-таблицу маршрутизации для проверки RPF. Эта проверка выполняется маршрутизаторами, чтобы убедиться, что передача многоадресного трафика выполняется по пути без петель.



          1.  Произвести настройку сетевых параметров на ПК.



          РС2 – ip address 10.3.30.2/24 gateway 10.3.30.1 - Multicast Server

          РС1 – ip address 10.2.0.2/24 gateway 10.2.0.1 - Client



                 2. Настроить на коммутаторах VLAN, IP- адреса, порты:



           SW1:



          vlan database

           vlan 3,30

          exit

          !

          hostname SW1

          !

          interface tengigabitethernet1/0/11

           switchport mode trunk

           switchport trunk allowed vlan add 30

           switchport forbidden default-vlan

          exit

          !

          interface tengigabitethernet1/0/23

           switchport access vlan 3

          exit

          !

          interface vlan 3

           ip address 10.2.0.1 255.255.255.0

          exit

          !

          interface vlan 30

           ip address 3.0.0.1 255.255.255.0

          exit



          SW2:



          vlan database

           vlan 4,30

          exit

          !

          hostname SW2

          !

          interface tengigabitethernet1/0/11

           switchport mode trunk

           switchport trunk allowed vlan add 30

           switchport forbidden default-vlan

          exit

          !

          interface tengigabitethernet1/0/12

           switchport access vlan 4

          exit

          !

          interface vlan 4

           ip address 10.3.30.1 255.255.255.0

          exit

          !

          interface vlan 30

           ip address 3.0.0.2 255.255.255.0

          exit



                   3. Настроить протокол PIM на SW1, SW2:



          SW1:



          ip multicast-routing pim

          !

          interface vlan 3

            ip pim

            ip pim join-prune-interval 10

          exit

          !

          interface vlan 30

            ip pim

            ip pim join-prune-interval 10

          exit

          !

          ip pim dm range 224.100.0.0/24



          SW2:



          ip multicast-routing pim

          !

          interface vlan 4

           ip pim

            ip pim join-prune-interval 10

          exit

          !

          interface vlan 30

           ip pim

            ip pim join-prune-interval 10

          exit

          !

          ip pim dm range 224.100.0.0/24



                  4.     Настроить любой один из протоколов динамической маршрутизации (OSPF/RIP/BGP), либо статические маршруты



          SW1:



          router bgp 64700

           bgp router-id 1.1.1.1

           address-family ipv4 unicast

            redistribute connected

           exit

           !

           neighbor 3.0.0.2

            remote-as 64700

            address-family ipv4 unicast

            exit

           exit

          exit



          SW2:



          router bgp 64700

           bgp router-id 2.2.2.2

           address-family ipv4 unicast

            redistribute connected

           exit

           !

           neighbor 3.0.0.1

            remote-as 64700

            address-family ipv4 unicast

            exit

           exit

          exit



                  5. Проверить соседство  PIM и наличие всех маршрутов в таблице маршрутизации.

          show ip pim neighbor

          show ip bgp neighbor



                 6. Проверить  наличия записей (*,G), (S,G) после запуска мультикаста и клиентов

          show ip mroute

          Источник:
          docs.eltex-co.ru

          [MES] Настройка PIM SM IPv4 на MES5312 MES5316A MES5324A MES5332A
          PIM — протокол многоадресной маршрутизации для IP-сетей, созданный для решения проблем групповой маршрутизации. PIM базируется на традиционных маршрутных протоколах (например, Border Gateway Protocol), вместо того, чтобы создавать собственную сетевую топологию. PIM использует unicast-таблицу маршрутизации для проверки RPF. Эта проверка выполняется маршрутизаторами, чтобы убедиться, что передача многоадресного трафика выполняется по пути без петель.

          PIM — протокол многоадресной маршрутизации для IP-сетей, созданный для решения проблем групповой маршрутизации. PIM базируется на традиционных маршрутных протоколах (например, Border Gateway Protocol), вместо того, чтобы создавать собственную сетевую топологию. PIM использует unicast-таблицу маршрутизации для проверки RPF. Эта проверка выполняется маршрутизаторами, чтобы убедиться, что передача многоадресного трафика выполняется по пути без петель.

          RP (rendezvous point) — точка рандеву, на которой будут регистрироваться источники многоадресных потоков и создавать маршрут от источника S (себя) до группы G: (S,G).

          BSR (bootsrtap router) — механизм сбора информации о RP кандидатах, формировании списка RP для каждой многоадресной группы и отправка списка в пределах домена. Конфигурация многоадресной маршрутизации на базе IPv4.

          1.  Произвести настройку сетевых параметров на ПК.



          РС2 – ip address 10.3.30.2/24 gateway 10.3.30.1 - Multicast Server

          РС1 – ip address 10.2.0.2/24 gateway 10.2.0.1 - Client



                 2. Настроить на коммутаторах VLAN, IP- адреса, порты:



           SW1:



          vlan database

           vlan 3,30

          exit

          !

          hostname SW1

          !

          interface tengigabitethernet1/0/11

           switchport mode trunk

           switchport trunk allowed vlan add 30

           switchport forbidden default-vlan

          exit

          !

          interface tengigabitethernet1/0/23

           switchport access vlan 3

          exit

          !

          interface vlan 3

           ip address 10.2.0.1 255.255.255.0

          exit

          !

          interface vlan 30

           ip address 3.0.0.1 255.255.255.0

          exit



          SW2:



          vlan database

           vlan 4,30

          exit

          !

          hostname SW2

          !

          interface tengigabitethernet1/0/11

           switchport mode trunk

           switchport trunk allowed vlan add 30

           switchport forbidden default-vlan

          exit

          !

          interface tengigabitethernet1/0/12

           switchport access vlan 4

          exit

          !

          interface vlan 4

           ip address 10.3.30.1 255.255.255.0

          exit

          !

          interface vlan 30

           ip address 3.0.0.2 255.255.255.0

          exit



                   3. Настроить протокол PIM на SW1, SW2:



          SW1:



          ip multicast-routing pim

          !

          interface vlan 3

            ip pim

          exit

          !

          interface vlan 30

            ip pim

          exit

          !

          ip pim rp-address 3.0.0.2 224.100.0.0/24



          SW2:



          ip multicast-routing pim

          !

          interface vlan 4

           ip pim

          exit

          !

          interface vlan 30

           ip pim

          exit

          !

          ip pim rp-address 3.0.0.2 224.100.0.0/24



                  4.     Настроить любой один из протоколов динамической маршрутизации (OSPF/RIP/BGP), либо статические маршруты



          SW1:



          router bgp 64700

           bgp router-id 1.1.1.1

           address-family ipv4 unicast

            redistribute connected

           exit

           !

           neighbor 3.0.0.2

            remote-as 64700

            address-family ipv4 unicast

            exit

           exit

          exit



          SW2:



          router bgp 64700

           bgp router-id 2.2.2.2

           address-family ipv4 unicast

            redistribute connected

           exit

           !

           neighbor 3.0.0.1

            remote-as 64700

            address-family ipv4 unicast

            exit

           exit

          exit



          Проверка соседства  PIM



          SW1# sh ip pim neighbor

          Neighbor Address(es)
           Interface
          Uptime
          Expires
          DR priority
          3.0.0.2 vlan30 00:15:56  00:01:22 1

          SW2# sh ip pim neighbor

          Neighbor Address(es)
          Interface
          Uptime
          Expires
          DR priority
          3.0.0.1 vlan30 00:17:18 00:01:26  1



          Также необходимо проверить наличие всех маршрутов в таблице маршрутизации.



          Проверка  наличия записей (*,G), (S,G) после запуска мультикаста и клиентов:



          console_SW1# sh ip mroute

          IP Multicast Routing Table



          Flags: D - Dense, S - Sparse, X - IGMP Proxy, s - SSM Group,

                 C - Connected, L - Local, R - RP-bit set, F - Register flag,

                 T - SPT-bit set, I - Received Source Specific Host Report

          Timers: Uptime/Expires



          (*, 224.100.0.1), uptime: 00:00:24, expires: never, RP 3.0.0.2, Flags: SL

            Incoming interface: vlan 30, RPF neighbor 3.0.0.2

            Outgoing interface list: vlan 3



          (10.3.30.2, 224.100.0.1), uptime: 00:00:24, expires: 00:03:06, Flags: STR

            Incoming interface: vlan 30, RPF neighbor 3.0.0.2

            Outgoing interface list: vlan 3



          console_SW2# sh ip mroute

          IP Multicast Routing Table



          Flags: D - Dense, S - Sparse, X - IGMP Proxy, s - SSM Group,

                 C - Connected, L - Local, R - RP-bit set, F - Register flag,

                 T - SPT-bit set, I - Received Source Specific Host Report

          Timers: Uptime/Expires



          (*, 224.100.0.1), uptime: 00:00:04, expires: never, RP 3.0.0.2, Flags: S

            Incoming interface: Null, RPF neighbor 3.0.0.2

            Outgoing interface list: vlan 30



          (10.3.30.2, 224.100.0.1), uptime: 00:01:09, expires: 00:02:21, Flags: STR

            Incoming interface: vlan 4, RPF neighbor 0.0.0.0

            Outgoing interface list: vlan 30

          Источник:
          docs.eltex-co.ru

          [MES] Настройка PIM SSM IPv4 на MES5312 MES5316A MES5324A MES5332A
          PIM Source-Specific Multicast (PIM-SSM) — это вариант протокола PIM, который основан на PIM-SM и работает вместе с IGMPv3.

          PIM Source-Specific Multicast (PIM-SSM) — это вариант протокола PIM, который основан на PIM-SM и работает вместе с IGMPv3.

          IGMPv3 способен отправлять от клиента запрос на присоединение не только к определенной группе, но и на получение пакетов от определенного источника. PIM-SSM указывает какие группы в мультикаст-таблице маршрутизации будут обслуживаться как SSM-группы.

          Так как уже из запроса клиента известно рассылку от какого источника и какой группы хочет получать клиент, то PIM-SSM работает с использованием только SPT-деревьев.

          Для SSM выделен специальный диапазон IP-адресов: 232.0.0.0/8.

          IGMPv3 и MLDv2 поддерживают SSM в чистом виде.
          IGMPv1/v2, MLDv1 не поддерживают SSM, но имеет место такое понятие, как SSM Mapping



          На коммутаторах для поддержки SSM включается режим PIM SSM:

          console(config)# ip pim ssm default



          На коммутаторах в таблице не будет записей (*, G), только (S, G).

          Источник:
          docs.eltex-co.ru

          [MES] Настройка RADIUS-авторизации на MES5312, MES5316A, MES5324A, MES5332A
          Протокол RADIUS используется для аутентификации, авторизации и учета. Сервер RADIUS использует базу данных пользователей, которая содержит данные проверки подлинности для каждого пользователя. Таким образом, использование протокола RADIUS обеспечивает дополнительную защиту при доступе к ресурсам сети, а также при доступе к самому коммутатору.

          Протокол RADIUS используется для аутентификации, авторизации и учета. Сервер RADIUS использует базу данных пользователей, которая содержит данные проверки подлинности для каждого пользователя. Таким образом, использование протокола RADIUS обеспечивает дополнительную защиту при доступе к ресурсам сети, а также при доступе к самому коммутатору.

          1.    Для начала необходимо указать ip-адрес radius-сервера и указать key:

          console(config)# radius-server host 192.168.10.5 key test

          2.    Далее установить способ аутентификации для входа в систему по протоколу radius:

          console(config)# aaa authentication login authorization default radius local

          3.    Установить способ аутентификации при повышении уровня привилегий:

          console(config)# aaa authentication enable authorization default radius enable

          Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

          4.    Создать учетную запись:

          console(config)# username tester password eltex privilege 15

          5.    Задать пароль на доступ в привилегированный режим:

          console(config)# enable password eltex

          Примечание:  По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

          Источник:
          docs.eltex-co.ru

          [MES] Настройка SSH-авторизации по ключам на MES5312 MES5316A MES5324A MES5332A
          На коммутаторах MES есть возможность настроить ssh-авторизацию по ключам, помимо  подключения по логину/паролю. Ниже представлены примеры настройки для серий MES5312/5316A/5324A/5332A.

          На коммутаторах MES есть возможность настроить ssh-авторизацию по ключам, помимо  подключения по логину/паролю. Ниже представлены примеры настройки для серий MES5312/5316A/5324A/5332A.

          Пример настройки для MES5312/5316A/5324A/5332A:

          username tester password encrypted ab4d8d2a5f480a137067da17100271cd176607a1 privilege 15

          ip ssh server
          ip ssh pubkey-auth auto-login
          crypto key pubkey-chain ssh
          user-key tester rsa
          key-string row AAAAB3NzaC1yc2EAAAADAQABAAAAgQD0rxRFG2cN
          key-string row uHv0Q93p1cVfghC/wNtNvVPkE99t7Doq2tYozTh2
          key-string row xxJCiGtCuvn+5ipKyVKWua//bRA33M8Zvl2+93jG
          key-string row WYb3aR2p01AfalsyNyz9+230Ld86YcUF
          key-string row 0aobdk61tPcjdAKQhqQGfc5/yO7JiBMvLOmIpGH/
          key-string row 3Nl5nv+kRQ==
          exit
          exit



          Обращаю внимание, что необходимо создать пользователя.  Ключ (user-key) привязывается к созданному пользователю (tester). Соответсвенно имена должны быть идентичны.  По умолчанию создан пользователь admin. Можно создать user-key относительно дефолтного пользователя.

          PC@pc-VirtualBox:~/.ssh$ ssh tester@192.168.10.89

          console#   sh ip ssh
          SSH Server enabled. Port: 22
          RSA key was generated.
          DSA(DSS) key was generated.

          SSH Public Key Authentication is enabled with auto-login.
          SSH Password Authentication is enabled.

          Active incoming sessions:

          IP address         SSH username    Version    Cipher      Auth Code
          ----------------- -------------- ----------- ----------- --------------
          192.168.10.68       tester       SSH-2.0-Ope aes128-cbc   hmac-sha1
          nSSH_7.2p2
          Ubuntu-4ubu
          ntu2.2



          Источник:
          docs.eltex-co.ru

          [MES] Настройка IP source guard на MES5312, MES5316A, MES5324A, MES5332A
          Функция защиты IP-адреса (IP Source Guard) предназначена для фильтрации трафика, принятого с интерфейса, на основании таблицы соответствий DHCP snooping и статических соответствий IP Source Guard. Таким образом, IP Source Guard позволяет бороться с подменой IP-адресов в пакетах.

          Функция защиты IP-адреса (IP Source Guard) предназначена для фильтрации трафика, принятого с интерфейса, на основании таблицы соответствий DHCP snooping и статических соответствий IP Source Guard. Таким образом, IP Source Guard позволяет бороться с подменой IP-адресов в пакетах.

          Поскольку функция контроля защиты IP-адреса использует таблицы соответствий DHCP snooping, имеет смысл использовать данную функцию, предварительно настроив и включив DHCP snooping.

          Пример настройки

          • Включить функцию защиты IP-адреса для фильтрации трафика на основании таблицы соответствий DHCP snooping и статических соответствий IP Source Guard. Интерфейс в 1-й группе VLAN:

          console(config)# ip dhcp snooping

          console(config)# ip dhcp snooping vlan 1

          console(config)# ip source-guard

          • Создать статическую запись в таблице соответствия для интерфейса, например, для Tengigabitethernet 1/0/1: IP-адрес клиента – 192.168.1.210, его MAC-адрес – 00:60:70:4A:AB:AF:

          console(config)# ip source-guard binding 00:60:70:4A:AB:AF 1 192.168.1.210 Tengigabitethernet 1/0/1

          • Включить функцию защиты IP-адреса для интерфейса Tengigabitethernet 1/0/1:

          console(config-if)# ip source-guard

          Источник:
          docs.eltex-co.ru

          [MES] Ограничение числа tcp-syn запросов на MES5312, MES5316A, MES5324A, MES5332A
          На коммутаторах mes реализован функционал security-suite. Используя security-suite можно настроить порог syn-запросов на определенный ip-адрес/подсеть с целью защиты от syn-атак.

          На коммутаторах mes реализован функционал security-suite. Используя security-suite можно настроить порог syn-запросов на определенный ip-адрес/подсеть с целью защиты от syn-атак.

          Пример настройки:

          Глобально включить security-suite:

          console(config)# security-suite enable

          Настроить на порту порог:

          console(config)# interface te 1/0/1
          console(config-if)# security-suite dos syn-attack 200 192.168.11.0 /24

          200 - максимальное число подключений в секунду

          Посмотреть security-suite можно командой show security-suite configuration.

          console# show security-suite configuration

          Security suite is enabled (Per interface rules are enabled).
          Denial Of Service Protect:
          Denial Of Service SYN-FIN Attack is enabled
          Denial Of Service SYN Attack

          Interface      IP Address             SYN Rate (pps)
          -------------- -------------------- -----------------------
          te1/0/1        192.168.11.0/24         200

          Martian addresses filtering
          Reserved addresses: disabled
          Configured addresses:

          SYN filtering

          Interface IP Address TCP port
          -------------- ---------------------- --------------------

          ICMP filtering

          Interface IP Address
          -------------- ----------------------

          Fragmented packets filtering

          Interface IP Address
          -------------- ----------------------

          Источник:
          docs.eltex-co.ru

          [MES] Запрет пакетов DHCP (bootpc) с клиентского порта на MES5312, MES5316A, MES5324A, MES5332A
          Для предотвращения появления DHCP серверов на клиентских портах нужно использовать ACL.

          Для предотвращения появления DHCP серверов на клиентских портах нужно использовать ACL.

          Пример создания ACL. Порты 1-9 клиентские. Порт 10 uplink
          1) Создаем IP ACL для запрета трафика bootpc (port 68).  В конце ACL добавляем правило для пропуска остального трафика. ACL работает только для входящего в порт трафика:

          ip access-list extended dhcp
           deny udp any any any bootpc
           permit ip any any any any
          exit


          2) Назначаем ACL на клиентские порты:

          interface range TengigabitEthernet0/1-9
          service-acl input dhcp



          Источник:
          docs.eltex-co.ru

          [MES] Настройка Management ACL на MES5312, MES5316A, MES5324A, MES5332A
          Доступ к коммутатору можно ограничить при помощи Management ACL.

          Доступ к коммутатору можно ограничить при помощи Management ACL.

          Ниже приведен пример ограничения доступа по IP-адресу источника (IP 192.168.1.12).

          1. Создать Management ACL с указанием IP-адреса источника:

          console# configure
          console(config)# management access-list IP
          console(config-macl)# permit ip-source 192.168.1.12
          console(config-macl)# exit

          2. Применить созданный Management ACL:

          console(config)# management access-class IP

          Для просмотра информации по созданным и примененным листам необходимо воспользоваться командами show:

          console# show management access-list
          IP
          ----
          permit ip-source 192.168.1.12
          ! (Note: all other access implicitly denied)

          console-only
          ------------
          deny
          ! (Note: all other access implicitly denied)

          console# show management access-class
          Management access-class is enabled, using access-list IP

          Источник:
          docs.eltex-co.ru

          [MES] Одновременная привязка ACL к порту на базе MAC и IPv4 на MES5312, MES5316A, MES5324A, MES5332A
          Для этого необходимо в режиме настройки Ethernet интерфейса или группы портов выполнить следующую команду: service-acl input MAC-ACL IPv4-ACL

          Для этого необходимо в режиме настройки Ethernet интерфейса или группы портов выполнить следующую команду:

          service-acl input MAC-ACL IPv4-ACL

          , где

          • MAC-ACL – имя списка ACLна базе MAC;
          • IPv4-ACL – имя списка ACLна базе IPv4.

          Источник:
          docs.eltex-co.ru

          [MES] Настройка (Port security) максимального количества изучаемых на порту MAC адресов на MES5312, MES5316A, MES5324A, MES5332A
          Для настройки максимального количества MAC адресов, которое может изучить порт, необходимо перейти в режим конфигурирования интерфейса и выполнить следующие настройки: Установить режим ограничения изучения максимального количества MAC-адресов:

          Для настройки максимального количества MAC адресов, которое может изучить порт, необходимо перейти в режим конфигурирования интерфейса и выполнить следующие настройки:

          • Установить режим ограничения изучения максимального количества MAC-адресов:

          console(config-if)# port security mode max-addresses

          • Задать максимальное количество адресов, которое может изучить порт, например, 1:

          console(config-if)# port security max 1

          • Включить функцию защиты на интерфейсе:

          console(config-if)# port security

          Источник:
          docs.eltex-co.ru

          [MES] Настройка BGP на MES5312, MES5314A, MES5324A, MES5332A
          BGP (Border Gateway Protocol – протокол граничного шлюза) является протоколом маршрутизации между автономными системами (AS). Основной функцией BGP-системы является обмен информацией о доступности сетей с другими системами BGP. Информация о доступности сетей включает список автономных систем (AS), через которые проходит эта информация. BGP является протоколом прикладного уровня и функционирует поверх протокола транспортного уровня TCP (порт 179). После установки соединения передаётся информация обо всех маршрутах, предназначенных для экспорта. В дальнейшем передаётся только информация об изменениях в таблицах маршрутизации.

          BGP (Border Gateway Protocol – протокол граничного шлюза) является протоколом маршрутизации между автономными системами (AS). Основной функцией BGP-системы является обмен информацией о доступности сетей с другими системами BGP. Информация о доступности сетей включает список автономных систем (AS), через которые проходит эта информация. BGP является протоколом прикладного уровня и функционирует поверх протокола транспортного уровня TCP (порт 179). После установки соединения передаётся информация обо всех маршрутах, предназначенных для экспорта. В дальнейшем передаётся только информация об изменениях в таблицах маршрутизации.

          Функционал BGP на коммутаторах MES23XX/33XX/MES5324 предоставляется по лицензии. Для получения лицензии нужно обратиться в коммерческий отдел.





          Рассмотрим настройку BGP на примере вышеприведенной схемы:

          1)Настроить на коммутаторах VLAN, порты:



          SW1:



          Отключаем STP, настраиваем фильтрацию BPDU-сообщений:

          console(config)# no spanning-tree
          console(config)# spanning-tree bpdu filtering

          Добавляем VLAN во vlan database:


          console(config)# vlan database
          console(config)# vlan 30

          Настраиваем порты, добавляем VLAN в разрешенные, запрещаем прохождение дефолтного VLAN для избежания петли:


          console(config)# interface tengigabitethernet1/0/11
          console(config-if)# switchport mode trunk
          console(config-if)# switchport trunk allowed vlan add 30
          console(config-if)# switchport forbidden default-vlan



          2)Настраиваем IP-адреса на VLAN:


          console(config)# interface vlan 30
          console(config-if)# ip address 3.0.0.1 255.255.255.0

          SW2:


          console(config)# no spanning-tree
          console(config)# spanning-tree bpdu filtering

          console(config)# vlan database
          console(config)# vlan 30

          console(config)# interface tengigabitethernet1/0/11
          console(config-if)# switchport mode trunk
          console(config-if)# switchport trunk allowed vlan add 30
          console(config-if)# switchport forbidden default-vlan

          console(config)# interface vlan 30
          console(config-if)# ip address 3.0.0.2 255.255.255.0

          3)Настроить BGP на коммутаторах в соответствующих AS:



          SW1:



          Включаем маршрутизацию по протоколу BGP. Задаем идентификатор AS и переходит в режим её конфигурирования.

          console(config)# router bgp 64700

          Задаем идентификатор BGP-маршрутизатора

          console(router-bgp)# bgp router-id 1.1.1.1

          Указываем тип IPv4 Address Family и переходим в режим её конфигурирования

          console(router-bgp)# address-family ipv4 unicast

          Включаем редистрибьюцию connected-сетей в BGP

          console(router-bgp-af)# redistribute connected

          Добавляем BGP-соседа и переходим в режим его конфигурирования

          console(router-bgp)# neighbor 3.0.0.2

          Задаём номер автономной системы, в которой находится BGP-сосед

          console(router-bgp-nbr)# remote-as 64701

          Указывает тип IPv4 Address Family для BGP-соседа (по умолчанию активен тип IPv4 AF глобально и для соседей)

          console(router-bgp-nbr)# address-family ipv4 unicast

          Для SW2 настраивается аналогично.



          router bgp 64701
          bgp router-id 2.2.2.2
          address-family ipv4 unicast
          redistribute connected
          exit
          !
          neighbor 3.0.0.1
          remote-as 64700
          address-family ipv4 unicast
          exit
          exit



          Примечания:

          1)Для подмены значения атрибута NEXT_HOP на локальный адрес маршрутизатора используется команда

          console(router-bgp-nbr)# next-hop-self

          Настройка актуальна при приеме маршрута от eBGP-соседа из другой AS и дальнейшей отправке этого маршрута внутри AS другим iBGP-соседям.



          Диагностика протокола BGP

          show ip bgp - таблица BGP-маршрутов

          show ip bgp neighbor -  отображение информации о настроенных BGP-соседях

          clear ip bgp - переустанавливает соединения с BGP-соседями, очищая принятые от них маршруты.

          Источник:
          docs.eltex-co.ru

          [MES] Multicast BGP (mBGP) на MES5312, MES5314A, MES5324A, MES5332A
          Multicast BGP позволяет разделить трафик Unicast и Multicast и пустить его по разным маршрутам. В случае использования mBGP создается отдельная таблица маршрутизации для мультикаст-трафика.

          Multicast BGP позволяет разделить трафик Unicast и Multicast и пустить его по разным маршрутам.

          В случае использования mBGP создается отдельная таблица маршрутизации для мультикаст-трафика.



          Пример настройки SW1 для данной схемы:



          Отключаем STP, добавляем vlan в database, настраиваем порты и IP-адреса, включаем PIM

          console(config)# no spanning-tree
          console(config)# vlan 10,20


          console(config)# interface tengigabitethernet1/0/1
          console(config-if)# switchport access vlan 10


          console(config)# interface tengigabitethernet1/0/2
          console(config-if)# switchport access vlan 20


          console(config)# interface vlan 10
          console(config-if)# ip address 1.1.1.1 255.255.255.252
          console(config-if)# ip pim


          console(config)# interface vlan 20
          console(config-if)# ip address 2.2.2.1 255.255.255.252
          console(config-if)# ip pim


          console(config)# interface loopback 1
          console(config-if)# ip address 4.4.4.4 255.255.255.255

          Включаем PIM глобально
          console(config)#  ip multicast-routing pim

          Настраиваем BGP

          console(config)# router bgp 64100
          console(config-bgp)# bgp router-id 4.4.4.4

          Включаем Unicast и Multicast AF глобально для BGP

          console(config-bgp)# address-family ipv4 unicast
          console(config-bgp-af)# exit

          console(config-bgp)# address-family ipv4 multicast
          console(config-bgp-af)# exit

          Настраиваем соседей


          console(config-bgp)# neighbor 1.1.1.2
          console(config-bgp-nbr)# remote-as 64100
          console(config-bgp-nbr)# update-source vlan 10

          Включаем AF multicast на соседе, от данного соседа будут приниматься только мультикаст-маршруты в отдельную таблицу маршрутизации. Для использования AF multicast на соседе она должна быть включена глобально.
          console(config-bgp-nbr)# address-family ipv4 multicast
          console(config-bgp-nbr-af)# exit
          console(config-bgp-nbr)# exit

          Настраиваем второго соседа аналогично. Для данного соседа разрешена только AF unicast.
          console(config-bgp)# neighbor 2.2.2.1
          console(config-bgp-nbr)# remote-as 64100
          console(config-bgp-nbr)# update-source vlan 20
          console(config-bgp-nbr)# address-family ipv4 unicast
          console(config-bgp-nbr-af)# exit
          console(config-bgp-nbr)# exit
          console(config-bgp)# exit

          Задаем PIM RP-адрес


          console(config)# ip pim rp-address 1.1.1.1



          После включения AF Multicast проверка RPF PIM происходит по таблице мультакст-маршрутов.



          Диагностика:

          show ip bgp all all - показывает вывод обоих таблиц маршрутизации
          sh ip bgp all all neighbors - показывает вывод BGP-соседей для обоих AF

          Источник:
          docs.eltex-co.ru

          [MES] Импорт и анонсирование маршрутов в BGP на MES5312, MES5314A, MES5324A, MES5332A
          В протокол BGP возможно перераспределить маршруты других протоколов динамической маршрутизации, статических маршрутов, а также добавить connected-сети. Редистрибьюция настраивается в рамках Address Family:

          В протокол BGP возможно перераспределить маршруты других протоколов динамической маршрутизации, статических маршрутов, а также добавить connected-сети.

          Редистрибьюция настраивается  в рамках Address Family:



          Анонсирование определенной подсети в BGP:

          console(router-bgp-af)# network 20.20.20.0 mask 255.255.255.0

          Анонсирование connected-сетей

          console(router-bgp-af)# redistribute connected

          Импорт маршрутов RIP в BGP

          console(router-bgp-af)# redistribute rip

          Анонсирование статических маршрутов, добавленных на коммутаторе

          console(router-bgp-af)# redistribute static

          Импорт маршрутов OSPF в BGP

          console(router-bgp-af)# redistribute ospf



          Возможно использовать фильтрацию передаваемых маршрутов при помощи ACL (на примере OSPF):

          console(config)#ip access-list 1 permit 20.20.20.0/24
          console(router-bgp-af)# redistribute ospf filter-list 1

          Также возможно фильтровать на основании метрик.

          Источник:
          docs.eltex-co.ru

          [MES] Настройка BFD для BGP на MES5312, MES5314A, MES5324A, MES5332A
          Протокол BFD позволяет быстро обнаружить неисправности линков и оперативно перестраивать таблицу маршрутизации, удаляя неактуальные маршруты. BFD может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP.

          Протокол BFD позволяет быстро обнаружить неисправности линков и оперативно перестраивать таблицу маршрутизации, удаляя неактуальные маршруты. BFD может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP.
          В текущей версии ПО реализована работа только с протоколом BGP.

          Добавить BFD-соседа:

          console(config)# bfd neighbor ip_addr [interval int ] [min-rx min] [multiplier mult_num]

          int – минимальный интервал передачи для обнаружения ошибки;
          - min – минимальный интервал приёма для обнаружения ошибки.
          - mult_num – количество потерянных пакетов до разрыва сессии

          Пример:

          console(config)#bfd neighbor 1.1.1.1 interval 300 min-rx 300 multiplier 3

          Включить протокол BFD на BGP-соседе:

          console(router-bgp-nbr)# fall-over bfd



          Диагностика протокола BFD:

          show ip bfd neighbors

          Источник:
          docs.eltex-co.ru

          [MES] Настройка функционала Route Reflector для BGP на MES5312, MES5314A, MES5324A, MES5332A
          Функционал Route reflectors (RR) позволяет избежать необходимости создание full mesh топологии между всеми iBGP-соседями, всем iBGP-соседям получить все iBGP-маршруты в AS, а также предотвратить образование петель

          Функционал Route reflectors (RR) позволяет избежать необходимости создание full mesh топологии между всеми iBGP-соседями, всем iBGP-соседям получить все iBGP-маршруты в AS, а также предотвратить образование петель



          1)Маршрут, полученный от RR-клиента перенаправляется всем остальным RR-клиентам и не-клиентам

          2)Маршрут, полученный от не-клиента перенаправляется всем RR-клиентам, но не перенаправляется другим не-клиентам

          3)Маршрут, полученный от eBGP-соседа перенаправляется всем RR-клиентам и не-клиентам



          RR настраивается только на RR-сервере:

          Включить пересылку маршрутов, полученных от reflector-клиента, другим BGP-соседям

          console(router-bgp)# bgp client-to-client reflection

          Задать идентификатор кластера BGP-маршрутизатора

          console(router-bgp)# bgp cluser-id <ip_add>

          Назначить BGP-cоседа Route-Reflector клиентом:

          console(router-bgp-nbr-af)# route-reflector-client [ meshed ]

          meshed - параметр выставляется если используется mesh-топология. При получении от такого клиента BGP-маршрутов они не будут пересылаться другим клиентам.
          BGP-маршрутизатор является route-reflector'ом, если хотя бы один его сосед сконфигурирован как route-reflector клиент.

          Источник:
          docs.eltex-co.ru

          [MES] Применение Route-Map для BGP-соседа на MES5312, MES5314A, MES5324A, MES5332A
          Применение route-map для соседа в BGP.

          Применение route-map для соседа в BGP:
          console(config)# router bgp 64700
          console(router-bgp)# neighbor 1.1.1.1
          console(router-bgp-nbr)# address-family ipv4 unicast
          console(router-bgp-nbr-af)# route-map test in

          В момент применения route-map in для входящих маршрутов по умолчанию используется механизм Route-Refresh, отправляется запрос BGP-соседу на повторную отправку маршрутов без разрыва BGP-соседства для применения к ним политики Route-Map. Аналогично коммутатор отвечает на входящие сообщения Route Refresh от BGP-соседа, отправляя ему маршруты.



          Также есть возможность настроить механизм Soft Reconfiguration

          console(router-bgp-nbr)#soft-reconfiguration inbound

          В момент включения данной настройки происходит запись всех ранее полученных от BGP-соседа маршрутов в отдельную область памяти.  В случае применения входящей политики будет использован механизм soft-reconfiguration inbound, а не Route Refresh, и политика будет применяться к маршрутам из памяти, перезапроса маршрутов у BGP-соседа не произойдет.

          В случае получения от соседа сообщения route-refresh, коммутатор обработает это сообщение как и до включения soft-reconfiguration inbound, при этом сам он сообщения route-refresh слать не будет.



          Команды диагностики:

          Команда show ip bgp neighbors X.X.X.X received-routes позволяет посмотреть  все принятые маршруты, до применения к ним входящей политики.

          Измененные же маршруты будут доступны по команде show ip bgp.



          Источник:
          docs.eltex-co.ru

          [MES] Настройка ECMP на MES5312, MES5316A, MES5324A, MES5332A
          Балансировка нагрузки ЕСМР (Equal-cost multi-path routing) позволяет передавать пакеты одному получателю по нескольким «лучшим маршрутам». Данный функционал предназначен для распределения нагрузки и оптимизации пропускной способности сети. ЕСМР может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP. Максимально можно настроить 8 путей.

          Балансировка нагрузки ЕСМР (Equal-cost multi-path routing) позволяет передавать пакеты одному получателю по нескольким «лучшим маршрутам». Данный функционал предназначен для распределения нагрузки и оптимизации пропускной способности сети. ЕСМР может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP. Максимально можно настроить 8 путей.

          По умолчанию метод балансировки src-dst-mac-ip, изменить можно командой Port-Channel load-balance

          Пример настройки ECMP:

          console(config)# ip maximum-paths 3

          P.S.Настройка вступит в силу только после сохранения конфигурации и перезагрузки устройства.

          Просмотр текущих настроек:

          console# show ip route
          Maximum Parallel Paths: 1 (1 after reset)
          Load balancing: src-dst-mac-ip

          Источник:
          docs.eltex-co.ru

          Оценка товара ( 6 )
          5.0
          MES5332A на прошивке 6.6.2 VRF пару месяцев работает стабильно.
          Стэк коммутаторов MES5332A является ядром в одном из наших филиалов.
          MES5332A с 32 портами SFP+ используется нами как коммутатор агрегации.
          MES5332A и MES5324A – коммутаторы агрегации, оба выполняют агрегацию для серверов, соединяют их оптическими линками по 10G каждый (4 линка на каждый сервер). Вместе с ними стоит ESR-1200, который активно выводится в текущие структуры и выполняет роль второго главного маршрутизатора в ядре сети вместе с маршрутизаторами Cisco.
          MES3348 и MES5332A используются для организации и коммутации комплекса DPI.
          Все работает
          Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
          Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
          Ваш браузер сильно устарел.
          Обновите его до последней версии или используйте другой более современный.
          Пожалуйста, завершите проверку безопасности!
          0
          Корзина
          Наименование Артикул Количество Сравнить
