MES2420D-24DP Eltex | Коммутатор 24 порта 2.5G с PoE/PoE+, 4 порта 10G
Новинка
Видео и фото от пользователей
MES2420D-24DP - PoE коммутатор 24 порта 2.5G и 4 порта 10G с PoE бюджетом мощности в 720 Вт (до 30 Вт на порт). Предназначен для подключения к сети передачи данных рабочих станций пользователей или устройств с поддержкой технологии PoE (Power over Ethernet), таких как VoIP телефоны, Wi-Fi точки доступа, IP-камеры и тд.
Порты
PoE
Алексеев Никита (Москва)
Бринева Анна (Москва)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дудоров Дмитрий (Москва)
Жданов Алексей (Москва)
Жигульская Екатерина (Москва)
Каночкин Виталий (Москва)
Клюй Вячеслав (Москва)
Кожемяко Руслан (Москва)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Лысенко Алексей (Москва)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Поддубный Владислав (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Щербаков Максим (Москва)
Доступен к заказу
Артикул:
MES2420D-24DP
Скопировать артикул
Скопировано
DOWNLINK:
24
UPLINK:
4
Бюджет PoE, Вт:
720
Питание, ток:
AC
Уровень коммутатора:
L3
MAC-таблица:
32 768
Тип охлаждения:
активное
Ключевые особенности:
До 2.5 гбит/с на медных портах
Общие параметры MES2420D-24DP Eltex
| Статус Минпромторг | Да |
| РРПП (ПП 719) | 10688890 |
Физические интерфейсы
| Кол-во портов DOWNLINK | 24 |
| Тип DOWNLINK | RJ-45 |
| Скорость DOWNLINK | 2.5G |
| Тип UPLINK | SFP+ |
| Кол-во портов UPLINK | 4 |
| Скорость UPLINK | 10G |

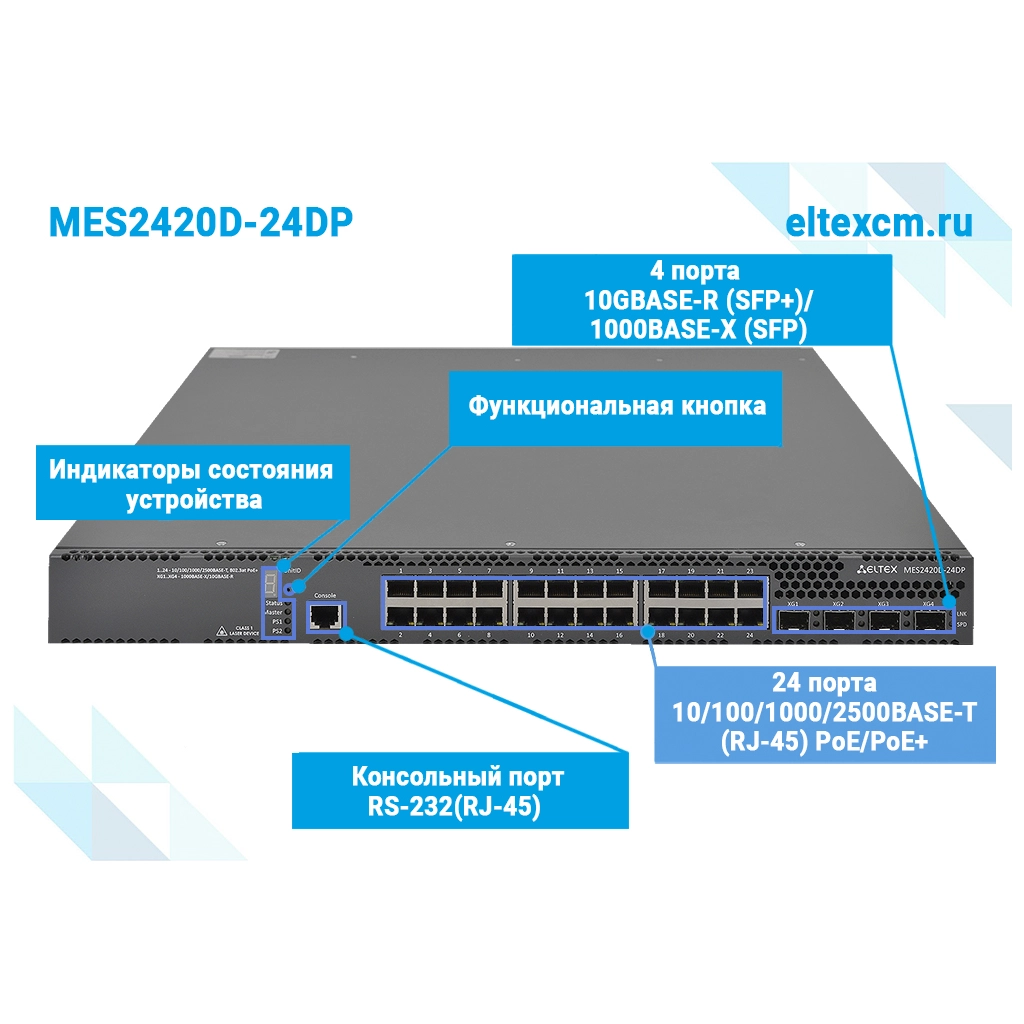

| Количество портов | 24x2.5G, 4xSFP+ |
| Количество портов 10/100/1000/2500BASE-T PoE/PoE+ | 24 |
| Количество портов 1000BASE-X (SFP) / 10GBASE-R (SFP+) | 4 |
| Консольный порт | RS-232 (RJ-45) |
Производительность
| Пропускная способность, Гбит/с | 200 |
| Производительность на пакетах длиной 64 байта (значение указано для односторонней передачи), MPPS | 148.80 |
| Объём буферной памяти | 2 Мбайт |
| Объём ОЗУ | 512 Мбайт (DDR3) |
| Объём ПЗУ | 64 Мбайт (SPI Flash) |
| MAC таблица | 32 768 |
| Количество ARP записей | 1000 |
| Таблица VLAN | 4094 |
| Количество групп L2 Multicast (IGMP Snooping) | 4094 |
| Количество L3 интерфейсов | 20 VLAN, до 5 IPv4-адресов в каждом VLAN, до 512 IPv6 GUA суммарно для всех VLAN |
| Количество маршрутов L3 IPv4 Unicast | 2048 |
| Количество маршрутов L3 IPv6 Unicast | 512 |
| Количество VRF (включая VRF по умолчанию) | нет |
| Количество VRRP-маршрутизаторов | 32 |
| Максимальный размер ECMP-групп | нет |
| Количество правил ACL, общее (MAC + IPv4 / IPv6) |
1405 |
| Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0) |
765 |
| Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0) |
640 / 320 |
| Количество правил ACL в одном ACL | 1 |
| Количество правил SQinQ (ingress / egress) | 2048 / 1024 |
| Количество групп LAG (Link Aggregation Groups) | 64, до 8 портов в одном LAG |
| Качество обслуживания QoS, выходные очереди на порт | 8 |
| Максимальный размер Jumbo-фрейма, байт | 12 288 |
Функции
| Набор функций соответствует версии ПО | 10.4.3.4 |
| Уровень коммутатора | L3 |
| Поддержка стекирования | да |
| Кол-во устройств в стеке | 8 |
| Поддержка сверхдлинных кадров (Jumbo frames) | да |
| Поддержка ERPS (G.8032v2) | да |
| Поддержка MLAG (Multi-Switch Link Aggregation Group) | нет |
| Поддержка Q-in-Q | да |
| Поддержка Selective Q-in-Q | да |
| Технология EVPN/VXLAN | нет |
Физические характеристики
| Питание, ток | AC |
| Питание, В | 100-240 В |
| Разъем для АКБ | нет |
| Технология PoE | да |
| Поддерживаемые стандарты PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| Бюджет PoE, Вт | 720 |
| Максимальная потребляемая мощность с учётом нагрузки PoE, Вт | 850 |
| Аппаратная поддержка Dying Gasp | нет |
| Рабочая температура окружающей среды | от -20 до +50 °С |
| Рабочая влажность | не более 80 % |
| Тепловыделение, Вт | 130 |

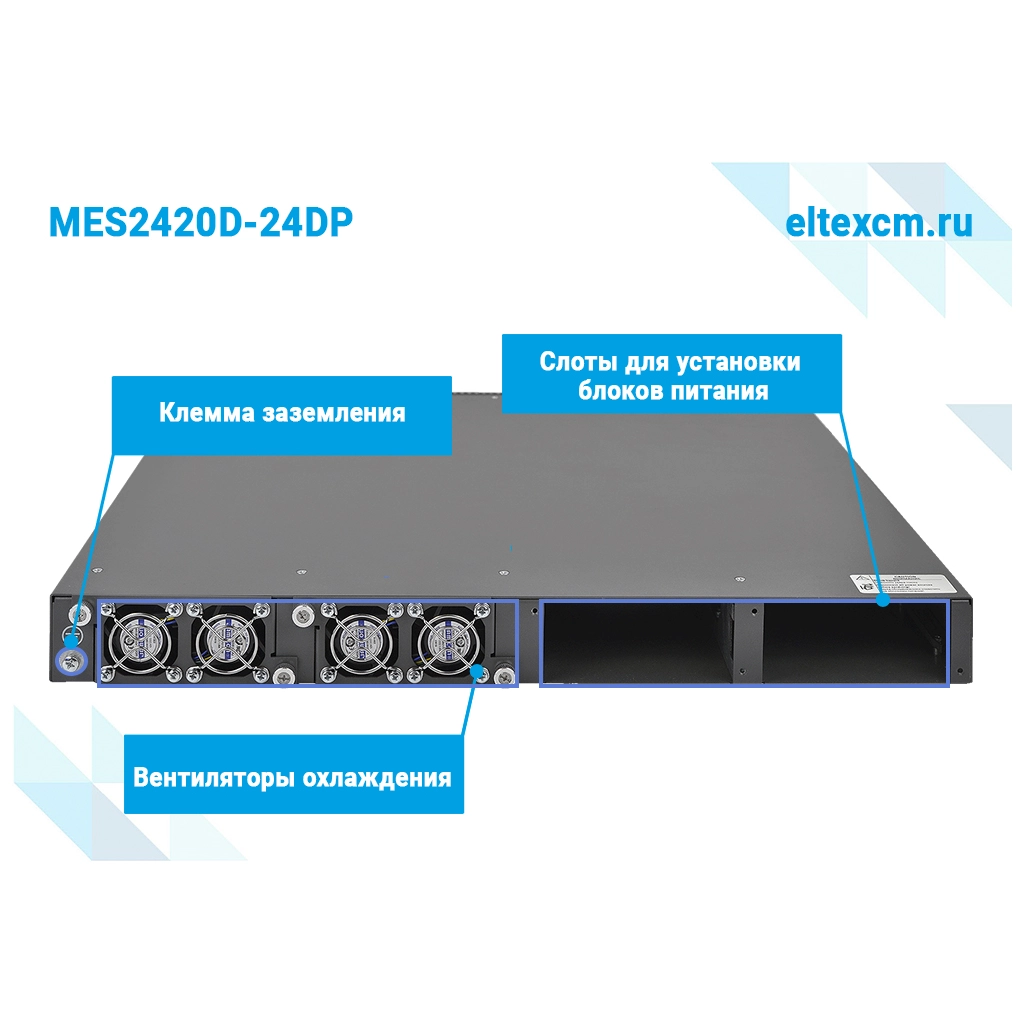

| Тип охлаждения | активное |
| Направление обдува | FTB |
| Установка в стойку | 1U |
| Габариты коммутатора (Ш х В х Г), мм | 440 x 44 x 424 |
Ключевые особенности
| Ключевые особенности | До 2.5 гбит/с на медных портах |
Габариты и вес
| Размер коробки ШхВхГ, мм | 550 x 85 x 450 |
| Вес брутто, кг | 7.5 |
MES2420D-24DP - новое поколение управляемых PoE коммутаторов доступа с медными портами стандарта 2500BASE-T и сохранившие поддержку 10/100/1000BASE-T.
Коммутатор поддерживает 24 порта 2.5 гбит/с с PoE/PoE+ и 4 SFP+.
Имеет большой бюджет PoE в 720 Вт и поддерживает стандарты 802.11af (PoE), 802.11at (PoE+) для подключения устройств с поддержкой технологии PoE (Power over Ethernet), такие как, тонкие клиенты, IP телефоны и другие устройства по витой паре при отсутствии поблизости электрических розеток или поддержание рабочего места пользователя с минимальным количеством электрических проводов для эстетического восприятия окружающей обстановки.
