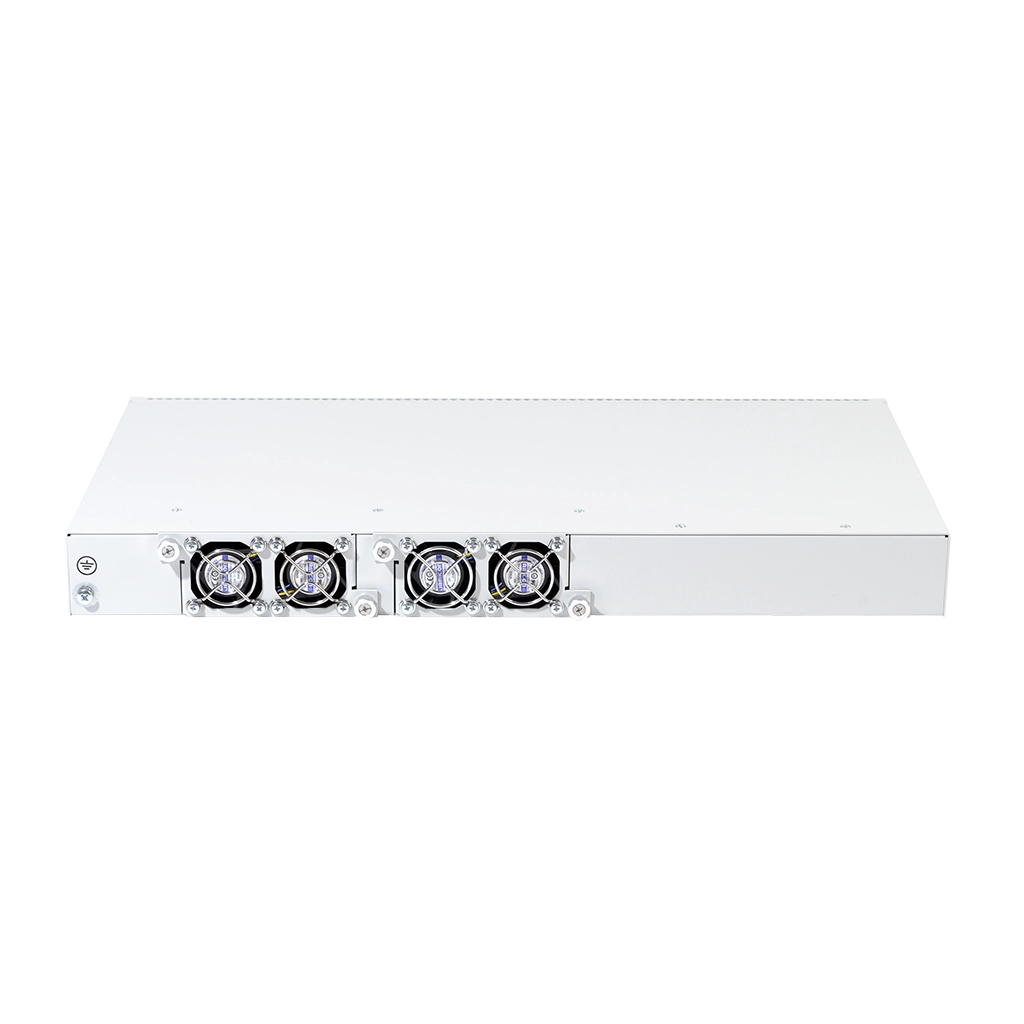

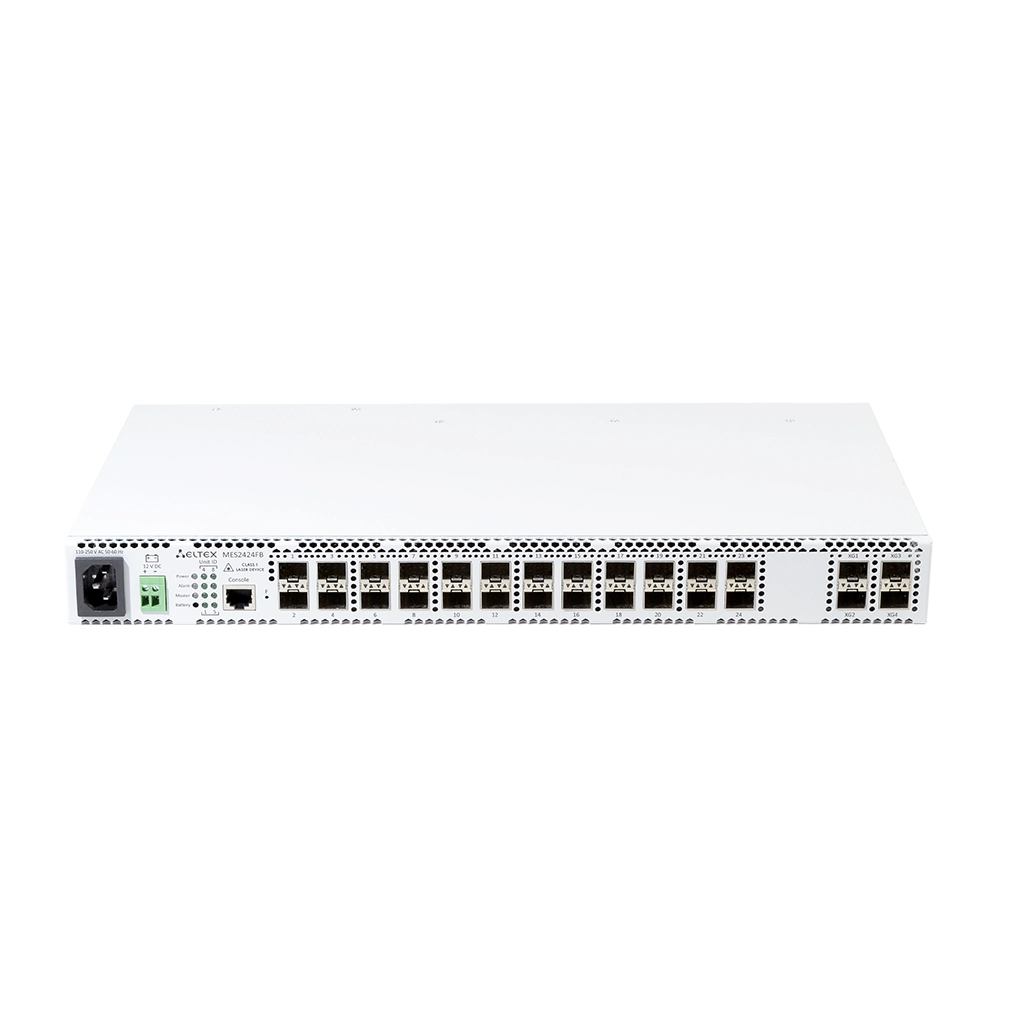

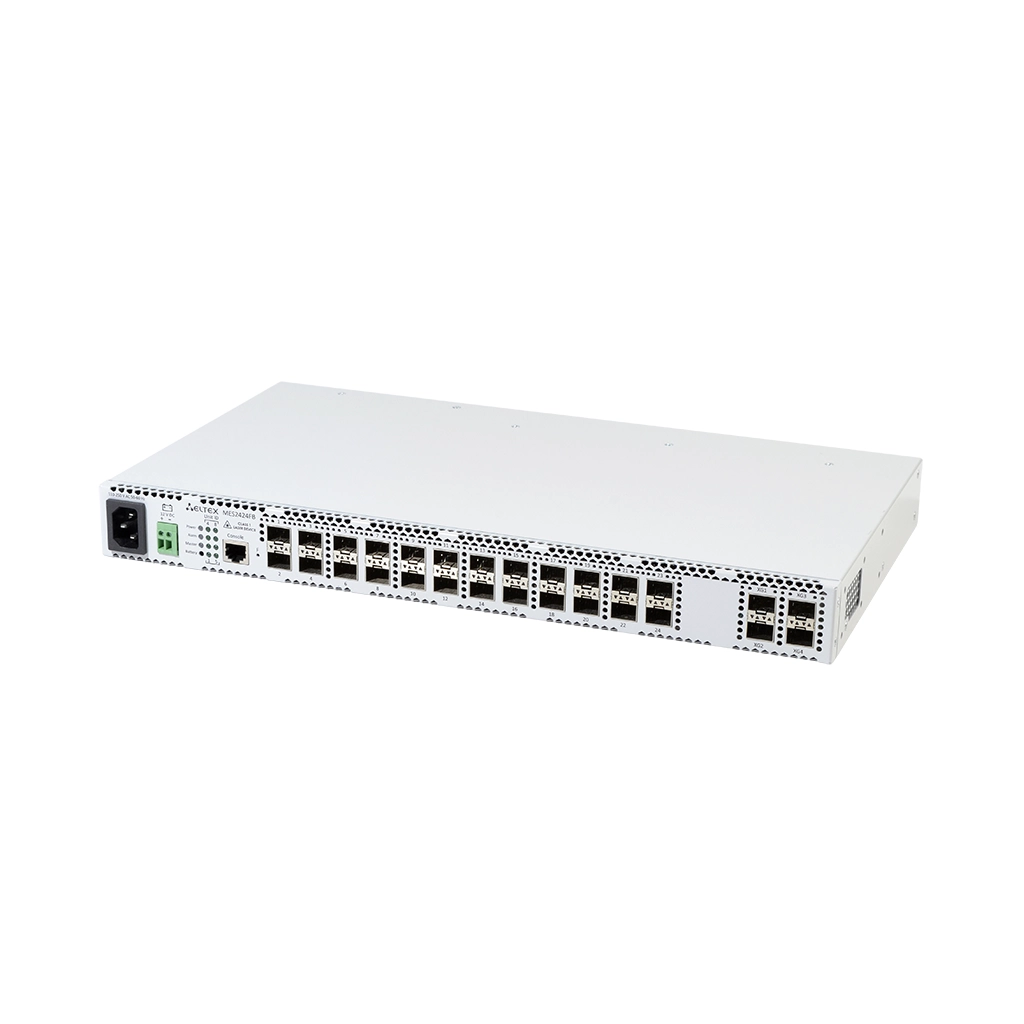

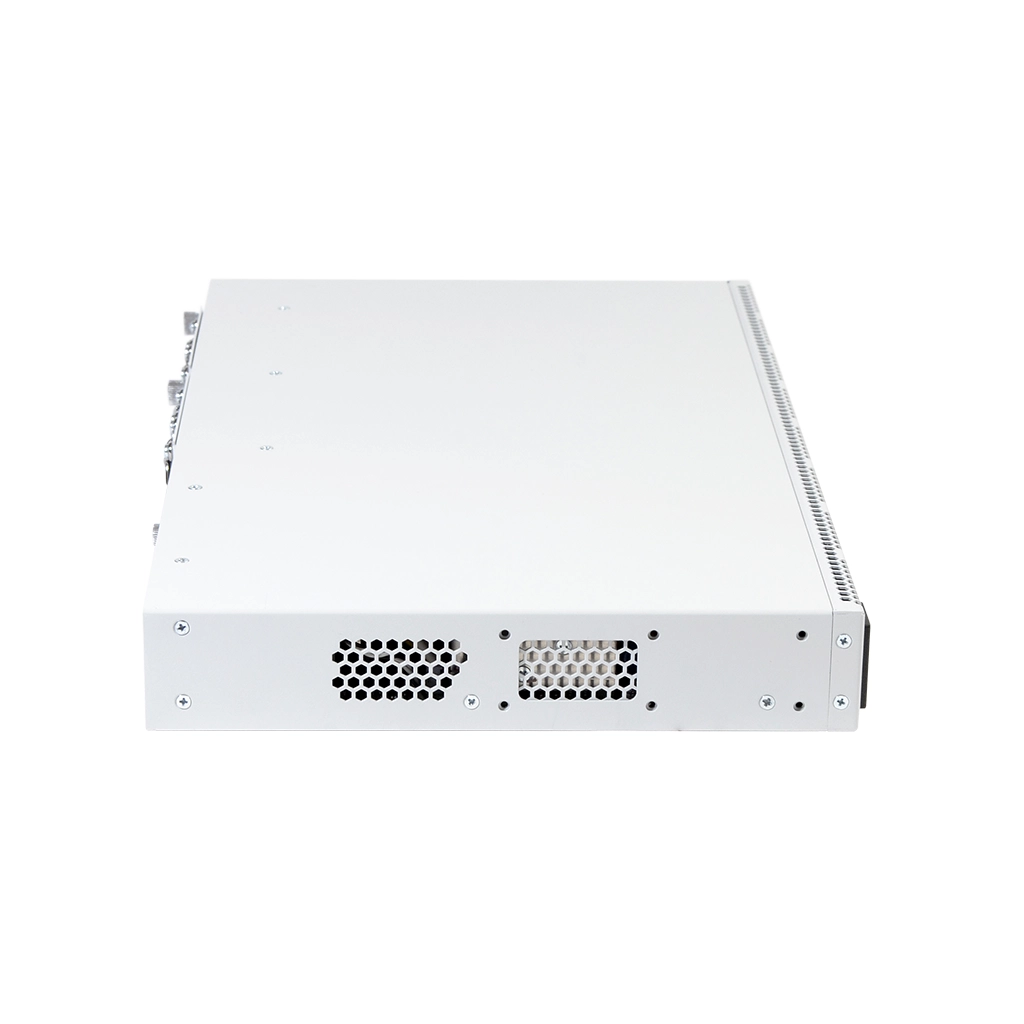

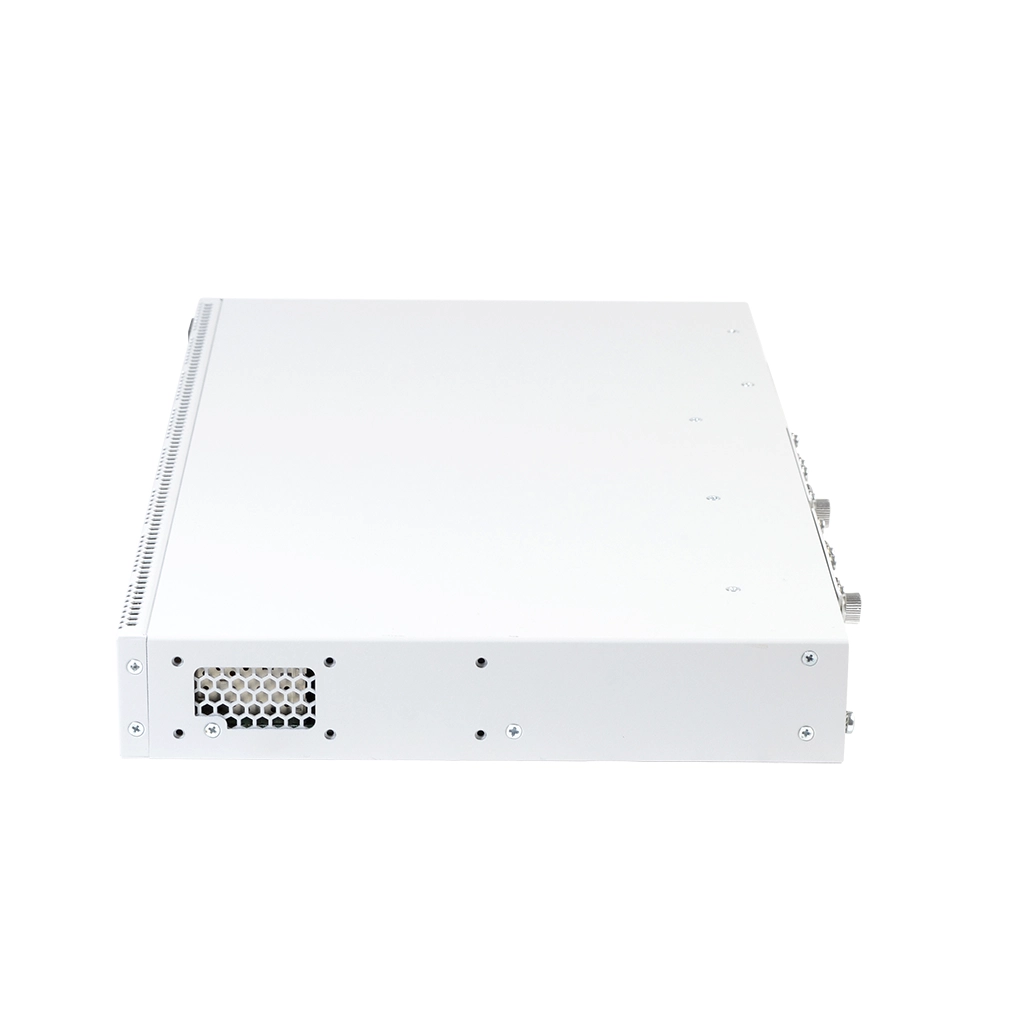

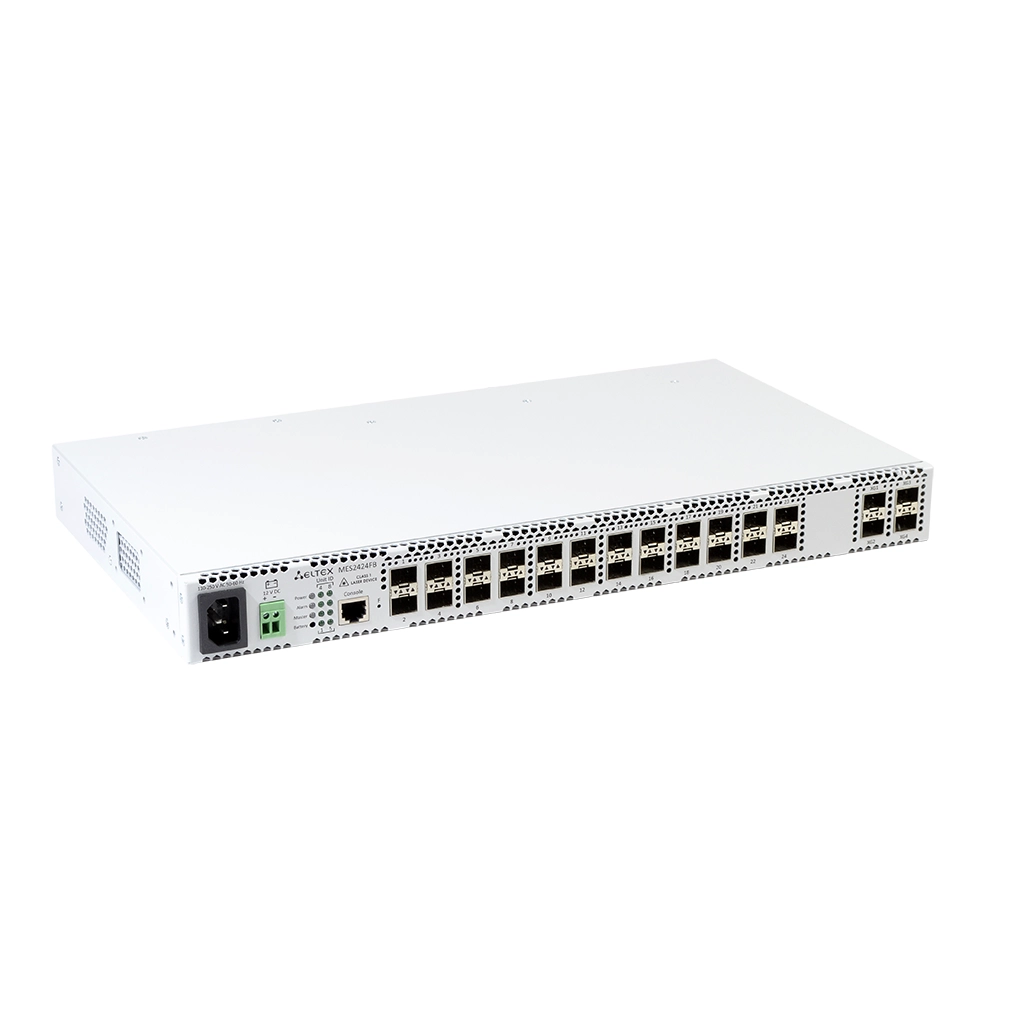

MES2424FB Eltex | Коммутатор 24 порта 1G, 4 порта 10G

‹

›

‹

›

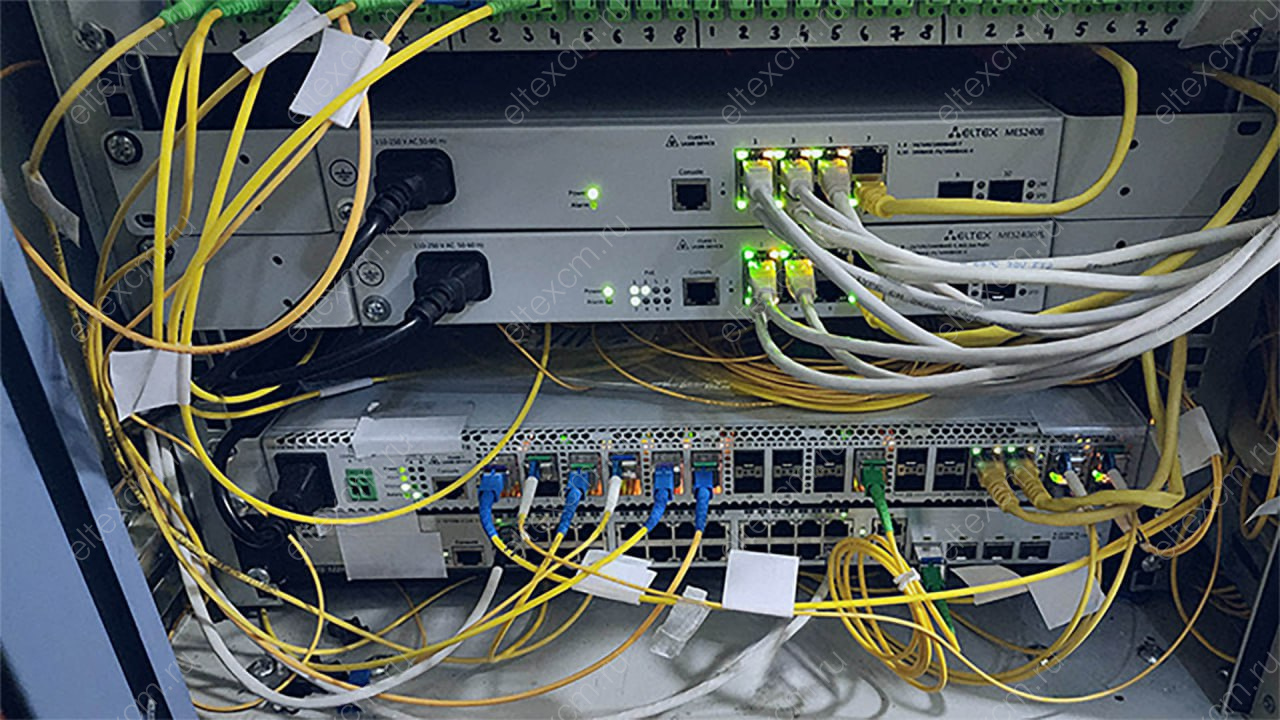

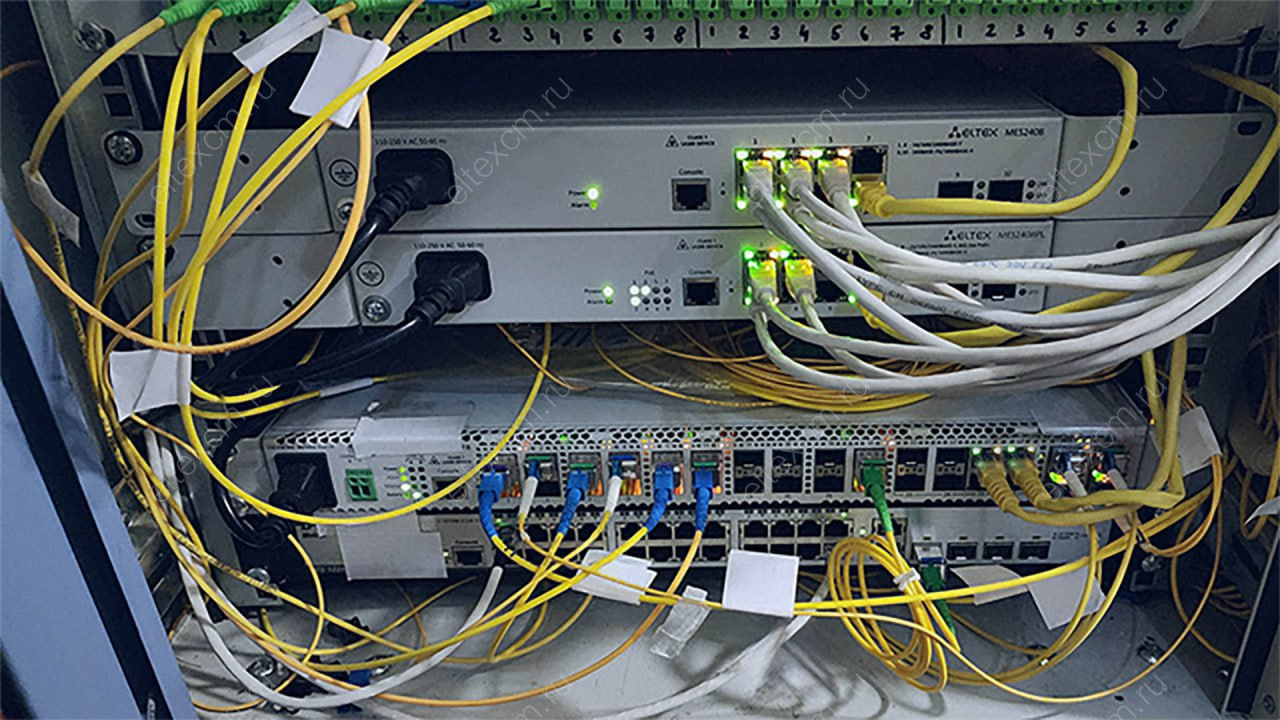

Видео и фото от пользователей

‹

›

Коммутатор L3 24x100BASE-FX/1000BASE-X (SFP) 4 порта 1000Base-X(SFP)/10G Base-R(SFP+) Консольный порт RS-232 (RJ-45) Возможность подключения АКБ

Алексеев Никита (Москва)

Бринева Анна (Москва)

Бурдюгова Татьяна (Москва)

Бурмистров Игорь (Москва)

Васильева Татьяна (Москва)

Дудоров Дмитрий (Москва)

Жигульская Екатерина (Москва)

Каночкин Виталий (Москва)

Клюй Вячеслав (Москва)

Кожемяко Руслан (Москва)

Кузьмин Максим (Москва)

Ларин Алексей (Москва)

Лысенко Алексей (Москва)

Муртазин Камиль (Казань)

Наполов Илья (Москва)

Поддубный Владислав (Москва)

Пчелинская Светлана (Москва)

Рекун Антон (Москва)

Степанов Артем (Москва)

Сутоцких Илья (Москва)

Сытый Александр (Москва)

Фадин Дмитрий (Москва)

Файзрахманов Марат (Москва)

Чердынцев Артём (Москва)

Шатуха Егор (Москва)

Щербаков Максим (Москва)

264@eltexcm.ru

+7 (906) 050 52 43

Доступен к заказу

Артикул:

Особенности: заряд АКБ

Уровень коммутатора: L3

Питание: AC, DC

MAC-таблица: 16 384

1
год

2
года

3
года

5
лет

Без

8/5

24/7

Базовый
ремонт

Быстрая
подмена

Общие параметры MES2424FB Eltex

Статус Минпромторг	Да
РРПП (ПП 719)	10801624

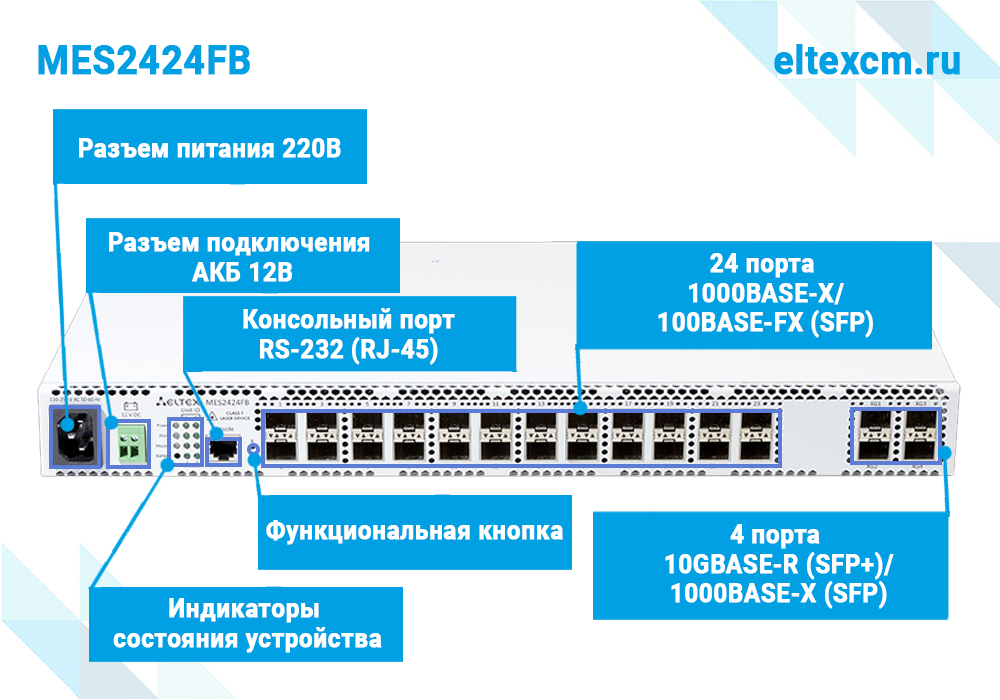

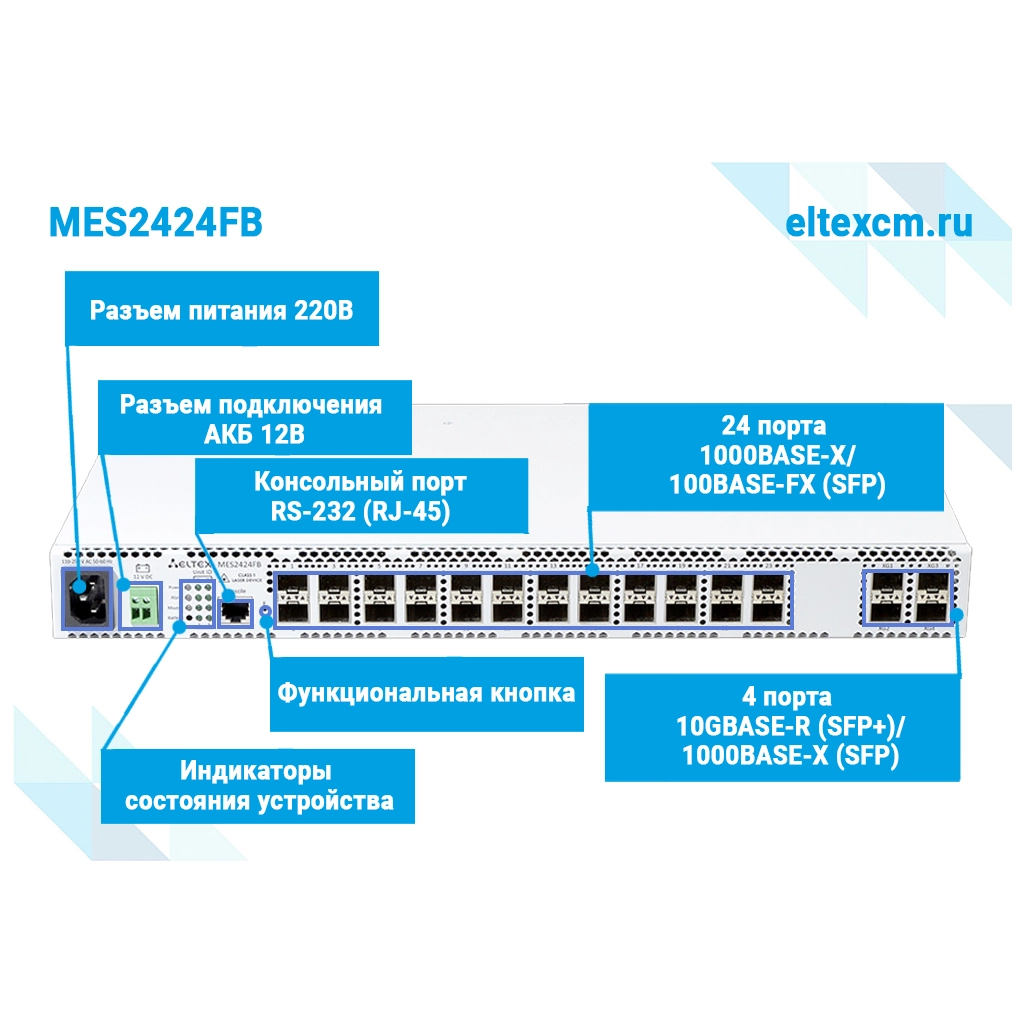

Физические интерфейсы

Кол-во портов DOWNLINK	24
Тип DOWNLINK	SFP
Скорость DOWNLINK	1G
Кол-во портов UPLINK	4
Тип UPLINK	SFP+
Скорость UPLINK	10G
Количество портов	24xSFP, 4xSFP+
Количество портов 100BASE-FX / 1000BASE-X (SFP)	24
Количество портов 1000BASE-X (SFP) / 10GBASE-R (SFP+)	4
Консольный порт	RS-232 (RJ-45)

Производительность

Пропускная способность, Гбит/с	128
Производительность на пакетах длиной 64 байта (значение указано для односторонней передачи), MPPS	95.2
Объём буферной памяти	1.5 Мбайт
Объём ОЗУ	512 Мбайт (DDR3)
Объём ПЗУ	64 Мбайт (SPI Flash)
MAC таблица	16 384
Количество ARP записей	1000
Таблица VLAN	4094
Количество групп L2 Multicast (IGMP Snooping)	1023
Количество L3 интерфейсов	20 VLAN, до 5 IPv4-адресов в каждом VLAN, до 124 IPv6 GUA суммарно для всех VLAN
Количество маршрутов L3 IPv4 Unicast	496
Количество маршрутов L3 IPv6 Unicast	124
Количество VRF (включая VRF по умолчанию)	нет
Количество VRRP-маршрутизаторов	32
Максимальный размер ECMP-групп	нет
Количество правил SQinQ (ingress / egress)	1024 / 512
Количество правил ACL, общее (MAC + IPv4 / IPv6)	893
Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0)	509
Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0)	384 / 192
Количество правил ACL в одном ACL	1
Количество групп LAG (Link Aggregation Groups)	64, до 8 портов в одном LAG
Качество обслуживания QoS, выходные очереди на порт	8
Максимальный размер Jumbo-фрейма, байт	12 288

Функции

Набор функций соответствует версии ПО	10.4.5
Уровень коммутатора	L3
Поддержка стекирования	да
Кол-во устройств в стеке	8
Поддержка сверхдлинных кадров (Jumbo frames)	да
Поддержка ERPS (G.8032v2)	да
Поддержка MLAG (Multi-Switch Link Aggregation Group)	нет
Поддержка Q-in-Q	да
Поддержка Selective Q-in-Q	да
Технология EVPN/VXLAN	нет

Физические характеристики

Питание, ток	AC, DC
Питание, В	100-240 В AC, 12 В DC
Особенности	заряд АКБ
Разъем для АКБ	да
Технология PoE	нет
Максимальная потребляемая мощность, Вт	75
Максимальная потребляемая мощность без учёта заряда АКБ, Вт	47
Аппаратная поддержка Dying Gasp	нет
Рабочая температура окружающей среды	от -20 до +50 °С
Рабочая влажность	не более 80 %
Тепловыделение, Вт	62

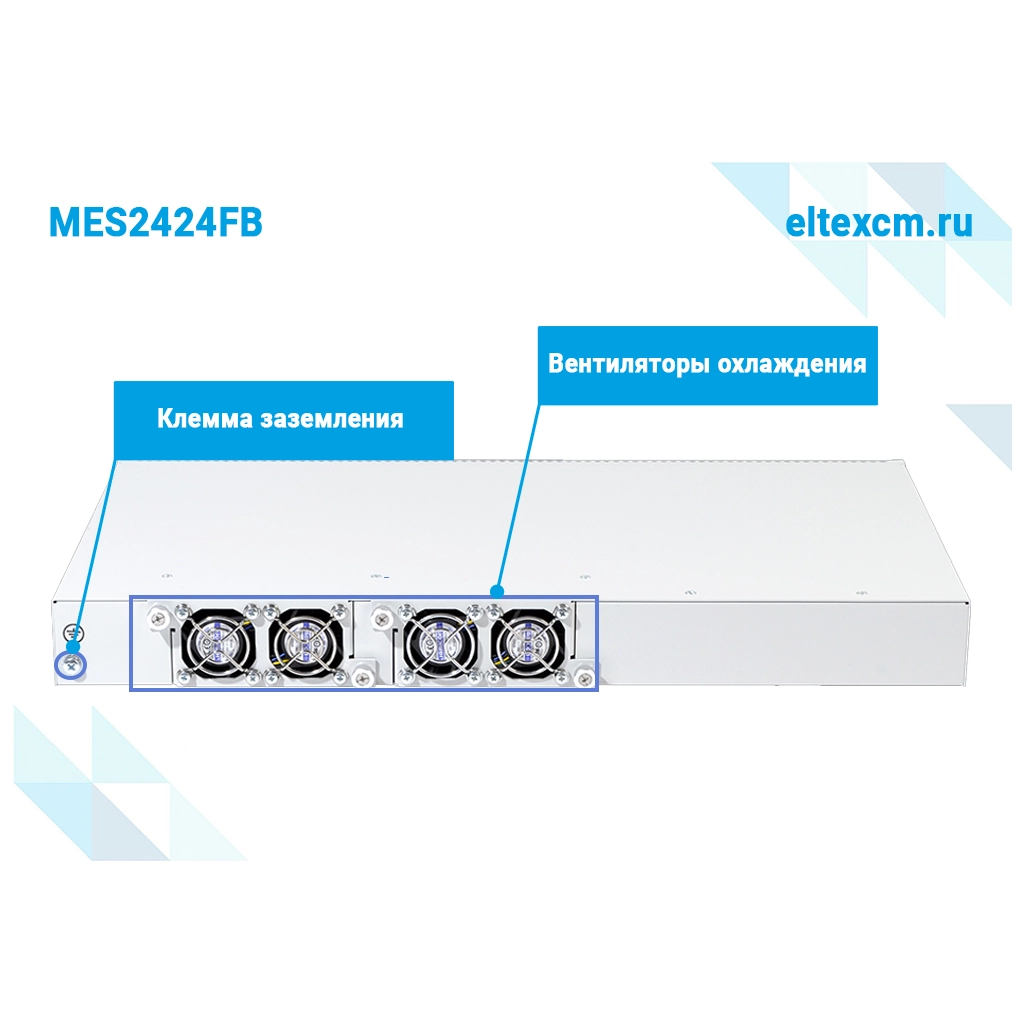

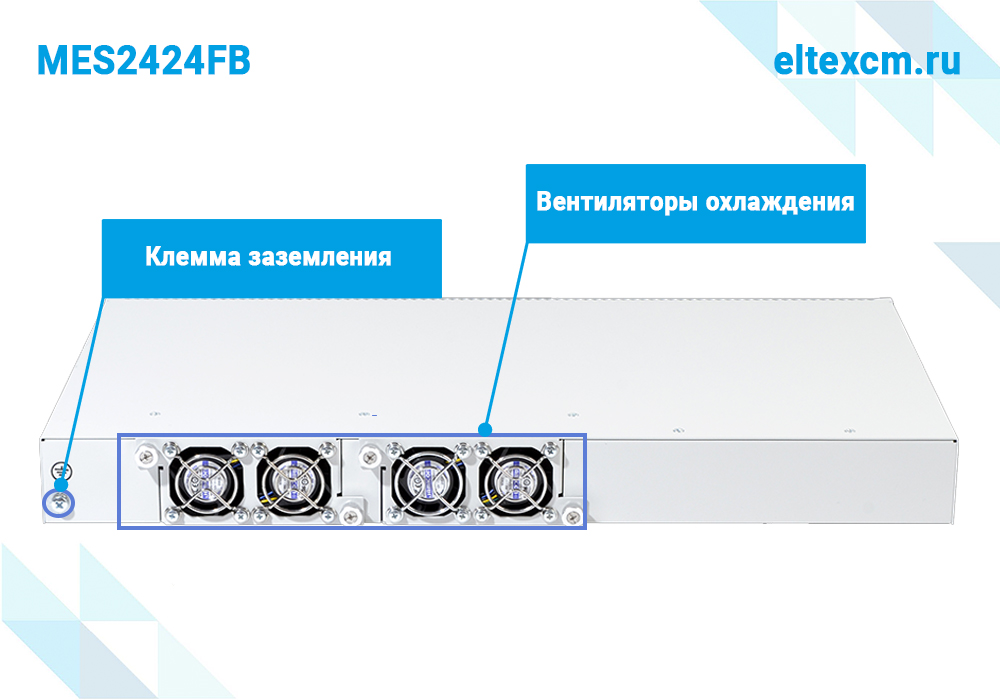

Тип охлаждения	активное
Направление обдува	FTB
Установка в стойку	1U
Габариты коммутатора (Ш х В х Г), мм	430 x 44 x 243

Габариты и вес

Размер коробки ШхВхГ, мм	550 x 85 x 450
Вес брутто, кг	2.69

Технические характеристики резервного питания (для температуры окружающей среды +25 °С)

Ёмкость АКБ, Ah	Время автономной работы, ч	Время заряда АКБ, ч
12	≈ 2.5	≈ 13
17	≈ 3.5	≈ 19
20	≈ 4	≈ 23

Для MES2424FB рекомендуется использовать АКБ ёмкостью не менее 9 Ah.

Функциональные возможности

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (SPAN, RSPAN)
Стекирование

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические записи MAC (Static MAC Entries)
Отслеживание событий MAC change на портах
Логирование событий MAC Flapping

Поддержка VLAN

Поддержка Voice VLAN
Поддержка IEEE 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP
Поддержка MAC-based VLAN
Поддержка Protocol-based VLAN

Функции L2 Multicast

Поддержка профилей Multicast
Поддержка статических Multicast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP Snooping fast-leave
Поддержка функций IGMP Proxy-report
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка MLD Snooping fast-leave
Поддержка IGMP Querier
Поддержка MVR

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка протокола Rapid-PVST+
Поддержка STP Root Guard
Поддержка STP Loop Guard
Поддержка STP BPDU Guard
Поддержка BPDU Filtering
Поддержка Spanning Tree Fast Link option
Поддержка Loopback Detection (LBD)
Изоляция портов
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Поддержка Layer 2 Protocol Tunneling (L2PT)
Поддержка ERPS (G.8032v2)

Функции L3 Multicast

IGMP proxy (RFC 4605)
IGMP Proxy fast-leave

Функции L3

Поддержка статических маршрутов IPv4 и IPv6
Поддержка протоколов динамической маршрутизации RIPv1/2, OSPFv2/3
Поддержка протокола VRRP

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm

Сервисные функции

Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера

Поддержка IPv6

Функциональность IPv6 Host
Совместное использование IPv4, IРv6

Функции обеспечения безопасности

DHCP Snooping
Опция 82 протокола DHCP
Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
Проверка подлинности по портам на основе IEEE 802.1x
Guest VLAN
Система предотвращения DoS-атак
Сегментация трафика
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
PPPoE Intermediate agent
IP Source Guard
Dynamic ARP Inspection
DHCPv6 Snooping
IPv6 Source Guard
Поддержка функции IPv6 ND Inspection
Поддержка функции IPv6 RA Guard

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List)
IPv6 ACL
ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

Ограничение скорости на портах (shaping)
Ограничение скорости (policing) согласно sr-TCM и tr-TCM
Поддержка класса обслуживания IEEE 802.1p
Обработка очередей по алгоритмам Strict Priority (SP)/Weighted Round Robin (WRR)
Настройка приоритета IEEE 802.1p для VLAN управления
Классификация трафика на основании ACL
Назначение меток CoS/DSCP на основании ACL
Перемаркировка меток DSCP в CoS
Перемаркировка меток CoS в DSCP
Назначение VLAN на основании ACL

OAM

IEEE 802.3ah, Ethernet OAM
IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков

Синхронизация времени

Клиент SNTP (Simple Network Time Protocol)

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
Протокол SNMP
Интерфейс командной строки (CLI)
Web-интерфейс
Syslog
LLDP (IEEE 802.1ab) + LLDP MED
Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q
Поддержка авторизации вводимых команд с помощью сервера TACACS+
Поддержка IPv4/IPv6 ACL для управления устройством
Управление доступом к коммутатору - уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Сервер и клиент Telnet
Сервер и клиент SSH
Поддержка макрокоманд
Журналирование вводимых команд по протоколу TACACS+
Автоматическая настройка DHCP
DHCP Relay (поддержка IРv4)
DHCP Relay Option 82
Сервер DHCP
Добавление тега PPPoE Circuit-ID
Flash File System
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование пароля
Ping (поддержка IPv4/IPv6)
Traceroute
Поддержка статических маршрутов IPv4 и IPv6
Поддержка нескольких версий файлов конфигурации

Функции мониторинга

Статистика интерфейсов
Поддержка мониторинга загрузки CPU по задачам и очередям
Мониторинг загрузки оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM

Обеспечение бесперебойного питания

Автоматический переход на АКБ (12 В) при отключении первичного питания (220 В) и обратно
Заряд АКБ (12 В) при работе от первичной сети (220 В)
Мониторинг типа электропитания (SNMP)
Оповещение при переходе с одного типа питания на другой
Индикация подключения АКБ
Сигнализация о низком уровне заряда АКБ
Защита от короткого замыкания

Стандарты MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 2465 IPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 3289 MIB для Diffserv
RFC 2620 RADIUS Accounting Client MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 793 TCP
RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IРv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
RFC 826 ARP
RFC 854 Telnet
МЭК 61850

Набор функций соответствует версии ПО 10.4.5.

Коммутатор MES2424FB, в отличии от предшествующих MES2408x и MES2428x, имеет аплинки 10G и пропускную способность 128 Гбит/с.

Ключевые особенности

Неблокируемая коммутационная матрица
Расширенные функции L2
Коммутатор L3
Поддержка Multicast (IGMP Snooping, MVR)
Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
Бесперебойное питание от АКБ

Коммутаторы осуществляют подключение конечных пользователей к сетям крупных предприятий, предприятий малого и среднего бизнеса, а также к сетям операторов связи с помощью интерфейсов 1G/10G.

Функциональные возможности коммутаторов обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

Бесперебойное питание
Коммутатор MES2424FB имеет возможность подключения аккумуляторной батареи для обеспечения гарантированного питания в случае пропадания первичной сети 220В. Коммутатор оснащен блоком питания, который позволяет заряжать АКБ при наличии питания 220В. Система резервного питания позволяет следить за состоянием первичной сети и извещать о переходе с одного типа питания на другой.

Документация

mes_configuration_and_monitoring_via_snmp_10.4.5.pdf / 2 Mb

Руководство по эксплуатации. Версия 10.4.5

mes_series_user_manual_10.4.5.pdf / 10 Mb

Инструкция по техническому обслуживанию

mes_maintenance.pdf / 158 Kb

Руководство по сообщениям SNMP TRAP

mes14xx-mes24xx-mes3400-xx-mes37hh_log_reference.pdf / 443 Kb

mes14xx_mes24xx_mes24xx-xx_mes3400-xx_mes37hh_trap_reference.pdf / 241 Kb

Предыдущие версии

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

mes_configuration_and_monitoring_via_snmp_10.4.4.pdf / 2 Mb

Руководство по эксплуатации. Версия 10.4.4

mes_series_user_manual_10.4.4.pdf / 9 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

mes_configuration_and_monitoring_via_snmp_10.4.3.4.pdf / 2 Mb

Руководство по эксплуатации. Версия 10.4.3.4

mes_series_user_manual_10.4.3.4.pdf / 9 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

mes_configuration_and_monitoring_via_snmp_10.4.3.3.pdf / 2 Mb

Руководство по эксплуатации. Версия 10.4.3.3

mes_series_user_manual_10.4.3.3.pdf / 9 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

mes_configuration_and_monitoring_via_snmp_10.4.3.1.pdf / 3 Mb

Руководство по эксплуатации. Версия 10.4.3.1

mes_series_user_manual_10.4.3.1.pdf / 9 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

mes_configuration_and_monitoring_via_snmp_10.4.2.1.pdf / 2 Mb

Руководство по эксплуатации. Версия 10.4.2.1

mes_series_user_manual_10.4.2.1.pdf / 9 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

mes_configuration_and_monitoring_via_snmp_10.3.6.13.pdf / 2 Mb

Руководство по эксплуатации. Версия 10.3.6.13

mes_series_user_manual_10.3.6.13.pdf / 9 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

mes_configuration_and_monitoring_via_snmp_10.3.6.11.pdf / 2 Mb

Руководство по эксплуатации. Версия 10.3.6.11

mes_series_user_manual_10.3.6.11.pdf / 9 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

mes_configuration_and_monitoring_via_snmp_10.3.6.6.pdf / 2 Mb

Руководство по эксплуатации. Версия 10.3.6.6

mes_series_user_manual_10.3.6.6.pdf / 9 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

mes14xx_mes24xx_mes3400-xx_mes37hh_log_reference.pdf / 475 Kb

mes_configuration_and_monitoring_via_snmp_10.3.6.3.pdf / 2 Mb

Руководство по эксплуатации. Версия 10.3.6.3

mes_series_user_manual_10.3.6.3.pdf / 9 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

mes14xx-mes24xx-mes3400-xx-mes37xx_configuration_and_monitoring_via_snmp_10.3.6.pdf / 2 Mb

Руководство по эксплуатации. Версия 10.3.6

mes14xx-mes24xx-mes3400-xx-mes37xx_user-manual_10.3.6.pdf / 8 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

mes14xx_mes24xx_mes3400-xx_mes37hh_log-reference.pdf / 475 Kb

mes14xx-mes24xx-mes3400-xx-mes37xx_configuration_and_monitoring_via_snmp_10.3.5.pdf / 2 Mb

Руководство по эксплуатации. Версия 10.3.5

mes14xx-mes24xx-mes3400-xx-mes37xx_user-manual_10.3.5.pdf / 8 Mb

Руководство по эксплуатации. Версия 10.3.4

mes14xx-mes24xx-mes3400-xx-mes37xx_user-manual_10.3.4.pdf / 8 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

mes14xx-mes24xx-mes3400-xx-mes37xx_configuration_and_monitoring_via_snmp_10.3.4.pdf / 2 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP

mes14xx-mes24xx-mes3708p_log_reference.pdf / 483 Kb

mes14xx-mes24xx-mes3400-xx-mes37xx_configuration_and_monitoring_via_snmp_10.3.3.1.pdf / 2 Mb

Руководство по эксплуатации. Версия 10.3.3.1

mes14xx-mes24xx-mes3400-xx-mes37xx_user-manual_10.3.3.1.pdf / 8 Mb

Описание

mes24xx_datasheet_10.4.5.pdf / 404 Kb

Предыдущие версии

mes24xx_datasheet_10.4.4.pdf / 416 Kb

mes24xx_datasheet_10.4.3.4.pdf / 383 Kb

mes24xx_datasheet_10.4.3.3.pdf / 410 Kb

mes24xx_datasheet_10.4.3.1.pdf / 386 Kb

mes24xx_datasheet_10.4.2.1.pdf / 396 Kb

mes24xx_datasheet_10.3.6.13.pdf / 2 Mb

mes24xx_datasheet_10.3.6.11.pdf / 2 Mb

mes24xx_datasheet_10.3.6.6.pdf / 2 Mb

mes24xx_datasheet_10.3.6.3.pdf / 2 Mb

mes24xx_datasheet_10.3.6.pdf / 2 Mb

mes24xx_datasheet_10.3.5.pdf / 2 Mb

mes24xx_datasheet_10.3.4.pdf / 2 Mb
