Кол-во портов DOWNLINK	8
Тип DOWNLINK	RJ-45
Скорость DOWNLINK	1G
Тип UPLINK	1G
Кол-во портов UPLINK	4
Количество портов	8x1G PoE+, 4xSFP
Количество портов 10/100/1000BASE-T (RJ-45) PoE/PoE+	8
Количество портов 100BASE-FX / 1000BASE-X (SFP)	4
Консольный порт	RS-232 (RJ-45)

Производительность

Пропускная способность, Гбит/с	24
Производительность на пакетах длиной 64 байта (значение указано для односторонней передачи), MPPS	17,8
Объём буферной памяти	1,5 Мбайт
Объём ОЗУ	2 Гбайт (DDR4)
Объём ПЗУ	512 Мбайт (RAW NAND)
MAC таблица	16 384
Количество ARP записей	4087
Таблица VLAN	4094
Количество групп L2 Multicast (IGMP Snooping)	4092
Количество L3 интерфейсов	2050
Количество маршрутов L3 IPv4 Unicast	13 278
Количество маршрутов L3 IPv6 Unicast	3316
Количество VRF (включая VRF по умолчанию)	16
Количество VRRP-маршрутизаторов	255
Максимальный размер ECMP-групп	8
Количество правил ACL, общее (MAC + IPv4 / IPv6)	3072
Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0)	3000
Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0)	2999 / 1500
Количество правил ACL в одном ACL	512
Количество правил SQinQ (ingress / egress)	1320 / 1320
Количество групп LAG (Link Aggregation Groups)	32, до 8 портов в одном LAG
Максимальный размер Jumbo-фрейма, байт	10 240

Функции

Уровень коммутатора	L3
Поддержка MLAG (Multi-Switch Link Aggregation Group)	Да
Поддержка ERPS (G.8032v2)	Да
Поддержка сверхдлинных кадров (Jumbo frames)	Да
Поддержка Q-in-Q	Да
Поддержка Selective Q-in-Q	Да

Физические характеристики

Питание, ток	DC
Питание, В	С вкл.PoE 45–57 В / с откл.PoE 20–57 В
Особенности	PoE
Разъем для АКБ	Нет
PoE	Да
Поддерживаемые стандарты PoE	IEEE 802.3af PoE, IEEE 802.3at PoE+
Бюджет PoE, Вт	240
Максимальная потребляемая мощность, Вт	Нет
Максимальная потребляемая мощность без учёта заряда АКБ, Вт	Нет
Максимальная потребляемая мощность с учётом нагрузки PoE, Вт	270
Аппаратная поддержка Dying Gasp	Нет
Промышленный	Да
Корпус	Металлический
Степень защиты	IP30
Рабочая температура окружающей среды	От -40 до +70 °С
Рабочая влажность	От 5 до 95 % (без конденсации)
Тепловыделение, Вт	30
Тип охлаждения	Пассивное
Установка в стойку	DIN рейка
Габариты коммутатора (ШхВхГ), мм	85 x 175 x 115

Габариты и вес

Размер коробки ШхВхГ, мм	85 x 175 x 115
Вес брутто, кг	1.76

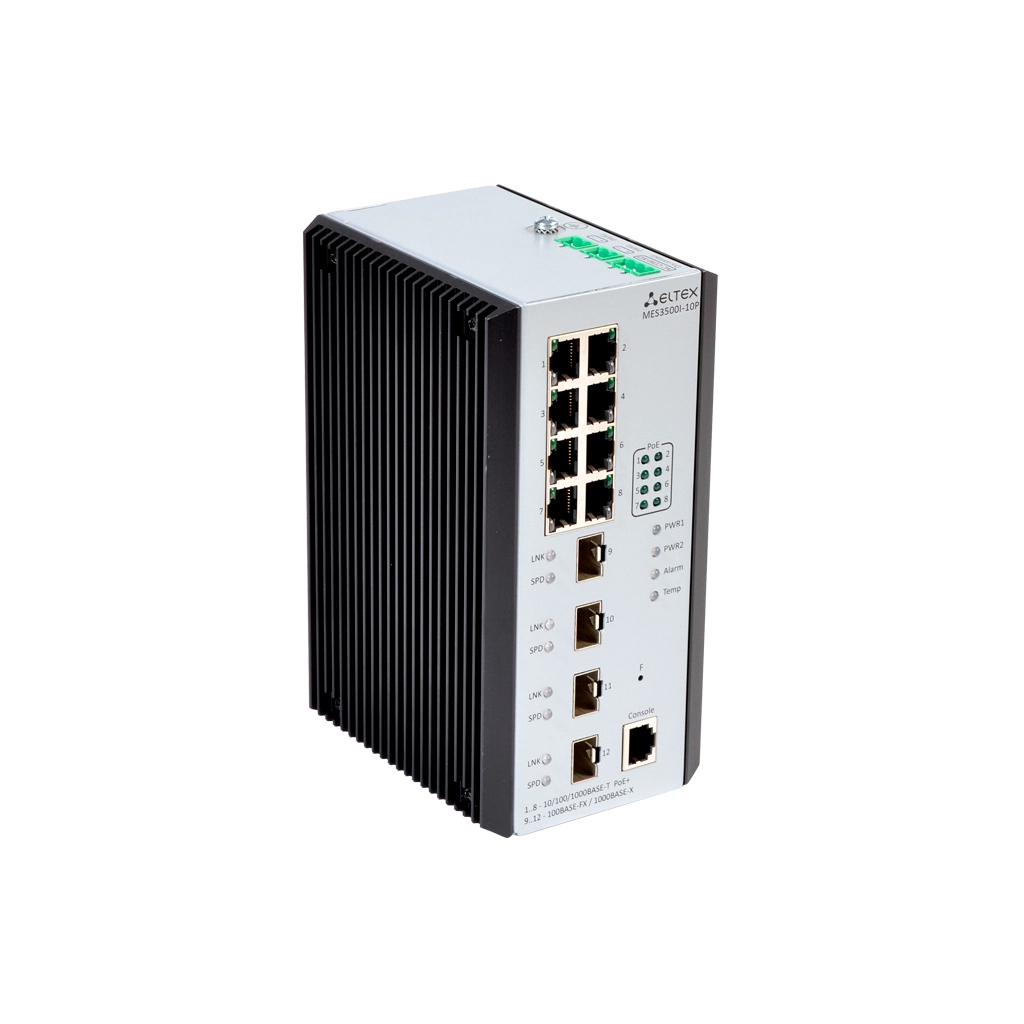

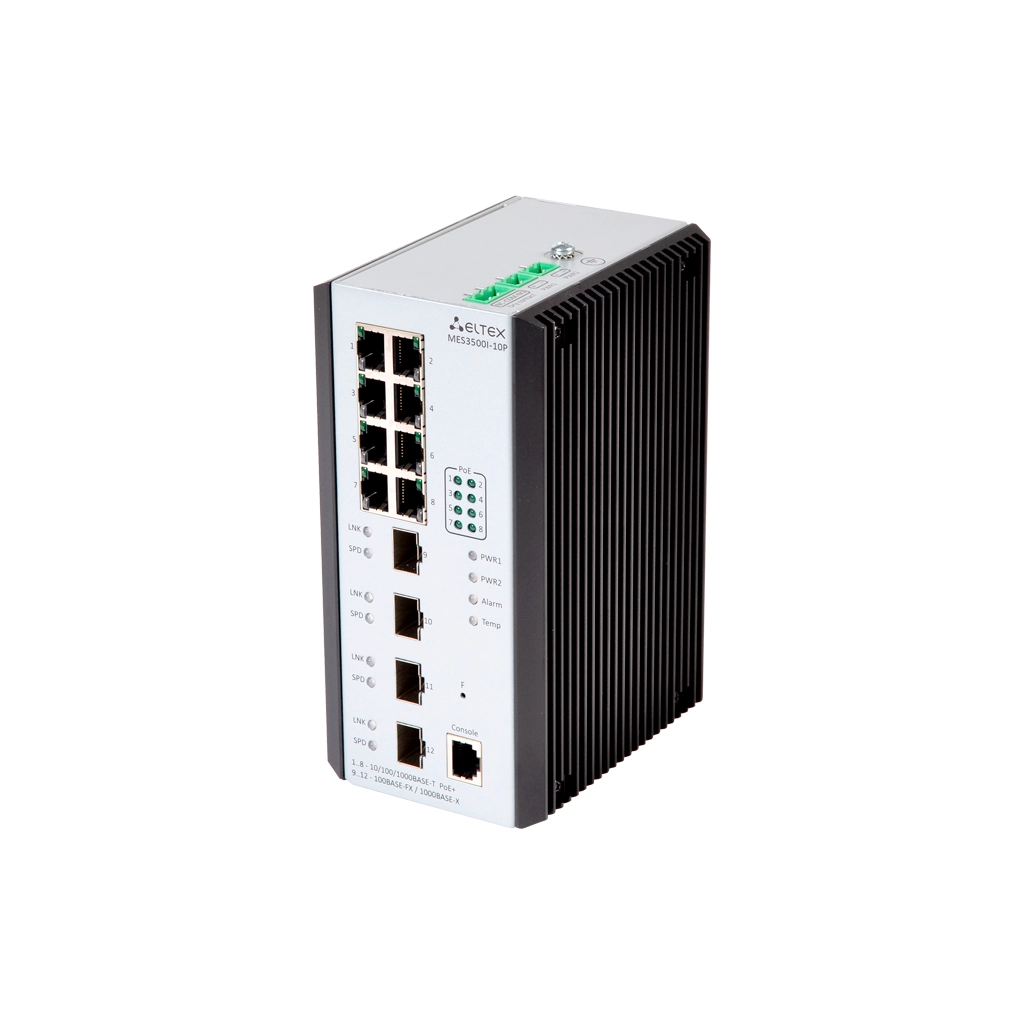

Промышленные коммутаторы MES3500I-10P предназначены для организации защищенных отказоустойчивых сетей передачи данных на объектах, где необходимо выполнение требований по обеспечению устойчивости к воздействиям различного вида: температурным, механическим, вибрации и др. Данные коммутаторы имеют в своем составе гигабитные порты 10/100/1000BASE-T с поддержкой PoE/PoE+, а также порты 100BASE-FX/1000BASE-X для установки SFP-трансиверов.

Комфортная гарантия и поддержка Узнать больше

Уровень: L3
Пропускная способность: 24 Гбит/с
Интерфейсы: 8 x 1G PoE/PoE+, 4 х 1G SFP
Степень защиты: IP30
Охлаждение: Пассивное
Бюджет PoE: 240 Вт
Питание: DC
Таблица MAC: 16384
ARP: 4087
QoS: 8 выходных очередей на порт

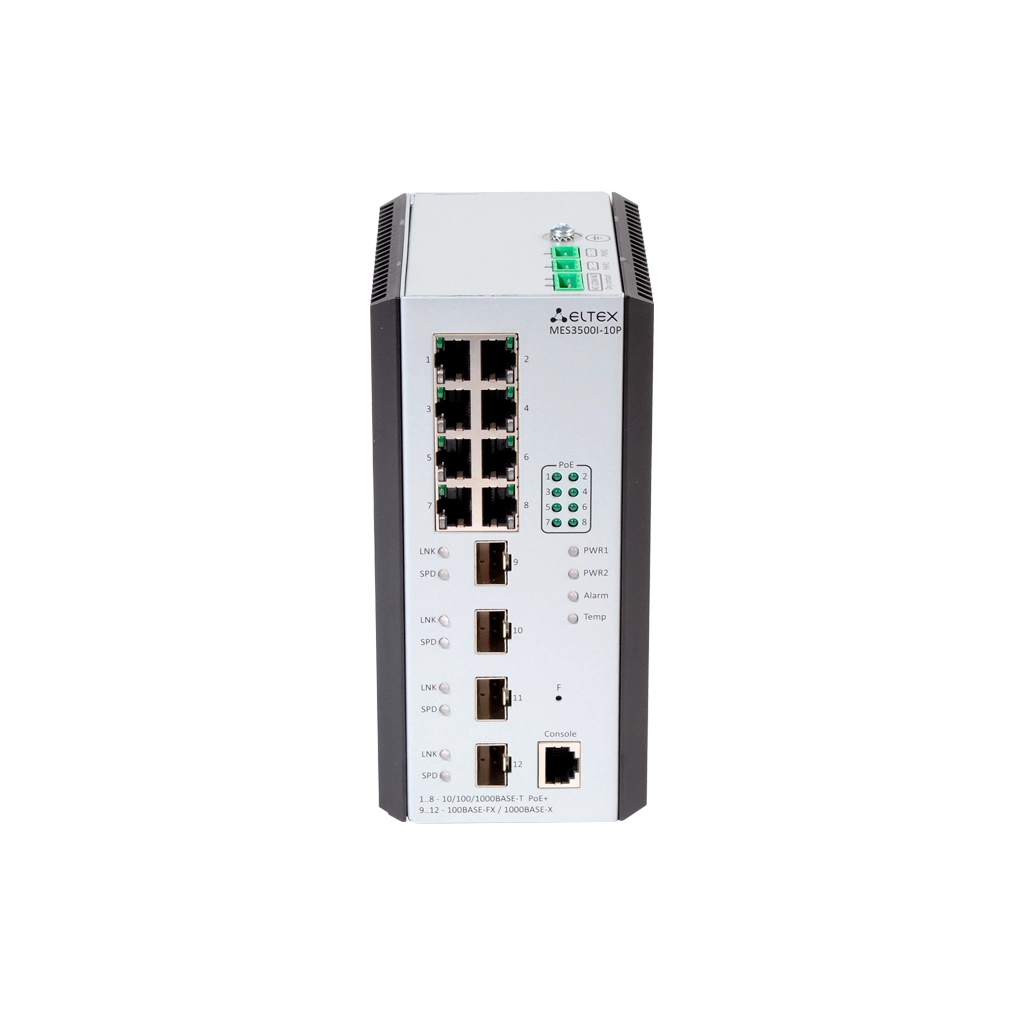

Интерфейсы

10/100/1000BASE-T PoE/PoE+ (RJ-45) - 8
100BASE-FX/1000BASE-X (SFP) - 2
Консольный порт RS-232 (RJ-45) - 1

Производительность

Пропускная способность - 24 Гбит/с
Производительность на пакетах длиной 64 байта¹ - 17,8 MPPS
Объем буферной памяти - 1,5 Мбайт
Объем ОЗУ (DDR4) - 2 Гбайт
Объем ПЗУ (RAW NAND) - 512 Мбайт
Таблица MAC-адресов - 16384
Количество ARP-записей² - 4087
Таблица VLAN - 4094
Количество L2 Multicast-групп - 4092
Количество правил SQinQ - 1320 (ingress), 1320 (egress)
Количество правил MAC ACL - 3000
Количество правил IPv4/IPv6 ACL - 2999/1500
Количество маршрутов L3 IPv4 Unicast³ - 13278
Количество маршрутов L3 IPv6 Unicast³ - 3316
Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)³ - 4087
Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)³ - 1642
Количество VRRP-маршрутизаторов - 255
Максимальный размер ECMP-групп - 8
Количество VRF - 16 (включая VRF по умолчанию)
Количество L3-интерфейсов - 2050
Link Aggregation Groups (LAG) - 32, до 8 портов в одном LAG
Качество обслуживания QoS - 8 выходных очередей для каждого порта
Размер Jumbo-фреймов - 10240 байт

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back Pressure)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo Frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (SPAN, RSPAN)
Стекирование

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические записи MAC (Static MAC Entries)
Логирование событий MAC Flapping

Поддержка VLAN

Поддержка Voice VLAN
Поддержка 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP

Функции L2 Multicast

Поддержка профилей Multicast
Поддержка статических Mullticast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP snooping Fast Leave на основе хоста/порта
Поддержка Pim-Snooping
Поддержка функции IGMP proxy-report
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier
Поддержка MVR

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE802.1s)
Поддержка PVSTP+
Поддержка RPVSTP+
Поддержка Spanning Tree Fast Link option
Поддержка STP Root Guard
Поддержка BPDU Filtering
Поддержка STP BPDU Guard
Поддержка Loopback Detection
Поддержка ERPS (G.8032v2)
Поддержка Flex-link
Поддержка Private VLAN
Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

Статические IP-маршруты
Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP⁴ (IPv4 Unicast, IPv4 Multicast)
Поддержка протокола BFD (для BGP)
Address Resolution Protocol (ARP)
Поддержка Proxy ARP
Policy-Based Routing (IPv4)
Поддержка протокола VRRP
Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
Балансировка нагрузки ECMP
Поддержка функции IP Unnumbered
Поддержка протокола GRE
Поддержка технологии VRF lite

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm
Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

Функциональность IPv6 Host
Совместное использование IPv4, IPv6

Сервисные функции

Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера
Green Ethernet

Функции обеспечения безопасности

Защита от несанкционированных DHCP-серверов (DHCP Snooping)
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection
First Hop Security
Поддержка sFlow
Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
Проверка подлинности по портам на основе 802.1x
Guest VLAN
Система предотвращения DoS-атак
Сегментация трафика
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
Фильтрация NetBIOS/NetBEUI

Основные функции качества обслуживания (QoS)

Статистика QoS
Ограничение скорости на портах (shaping, policing)
Поддержка класса обслуживания 802.1p
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Управление полосой пропускания
Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
Три цвета маркировки
Назначение меток CoS/DSCP на основании ACL
Назначение меток VLAN на основании ACL
Настройка приоритетов 802.1p для VLAN управления
Перемаркировка DSCP to CoS, CoS to DSCP
Назначение меток 802.1p DSCP для протокола IGMP

OAM

802.3ah Ethernet Link OAM
802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

ACL (Списки управления доступом)

L2-L3-L4 ACL (Access Control List)
Поддержка Time-Based ACL
IPv6 ACL
ACL на основе:
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SCP
Протокол SNMP
Интерфейс командной строки (CLI)
Web-интерфейс
Syslog
SNTP (Simple Network Time Protocol)
Traceroute
LLDP (802.1ab) + LLDP MED
Управление доступом к коммутатору — уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Сервер SSH, сервер Telnet
Клиент SSH, клиент Telnet
Поддержка SSL
Поддержка макрокоманд
Журналирование вводимых команд
Системный журнал
Автоматическая настройка DHCP
DHCP Relay (Option 82)
DHCP Option 12
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование пароля
Восстановление пароля
Ping (поддержка IPv4/IPv6)

Функции мониторинга

Статистика интерфейсов
Удаленный мониторинг RMON/SMON
Поддержка IP SLA
Поддержка мониторинга загрузки CPU по задачам и по типу трафика
Мониторинг оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM

Стандарты MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 1271, 1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 3289 DIFFSERV MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
RFC 793 TCP
RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
RFC 826 ARP
RFC 854 Telnet
МЭК 61850

Физические характеристики и условия окружающей среды

Питание
- с включенной функцией PoE: 45–57 В DC
- с отключенной функцией PoE: 20–57 В DC
Максимальная потребляемая мощность (с учётом нагрузки PoE) - 270 Вт
Бюджет PoE - 240 Вт
Тепловыделение - 30 Вт
Аппаратная поддержка Dying Gasp - нет
Рабочая температура окружающей среды от -40 до +70 °С
Температура хранения от -50 до +85 °С
Рабочая влажность от 5 до 95 % (без конденсации)

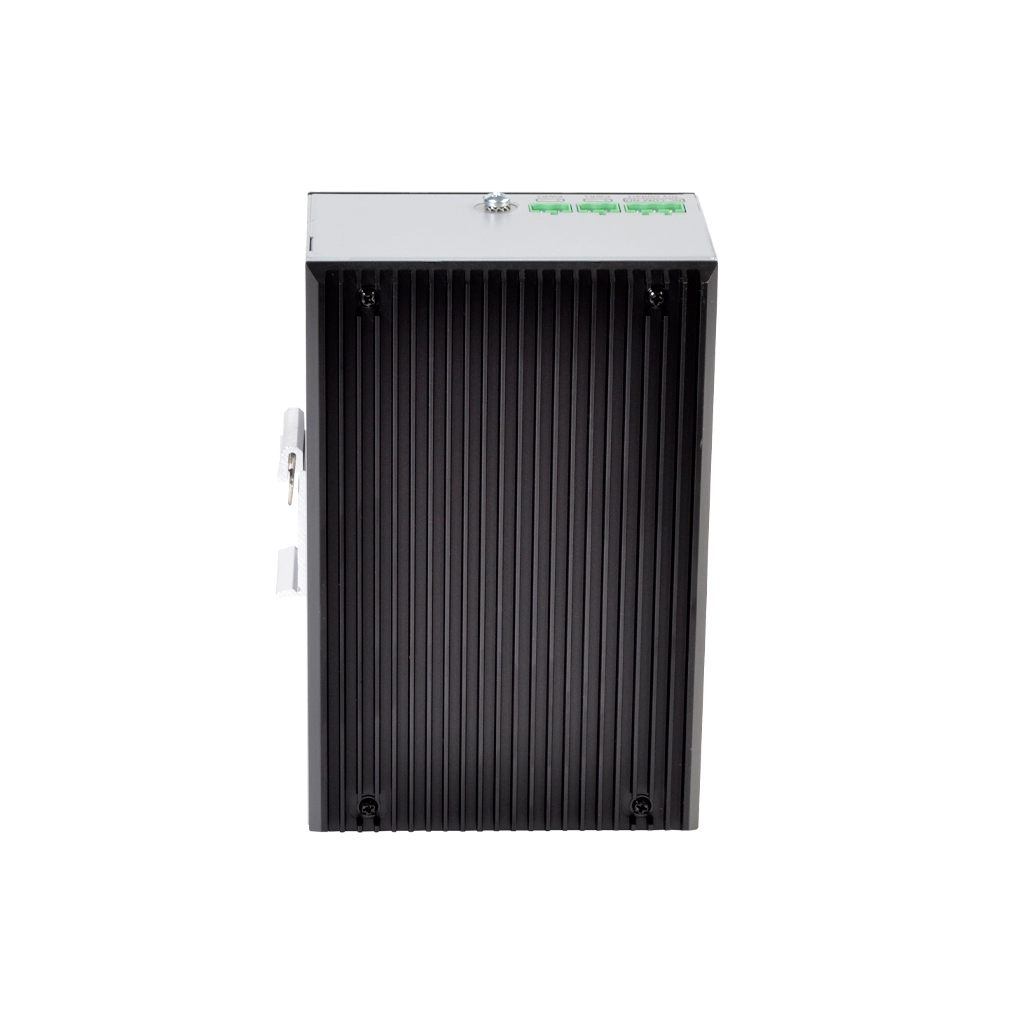

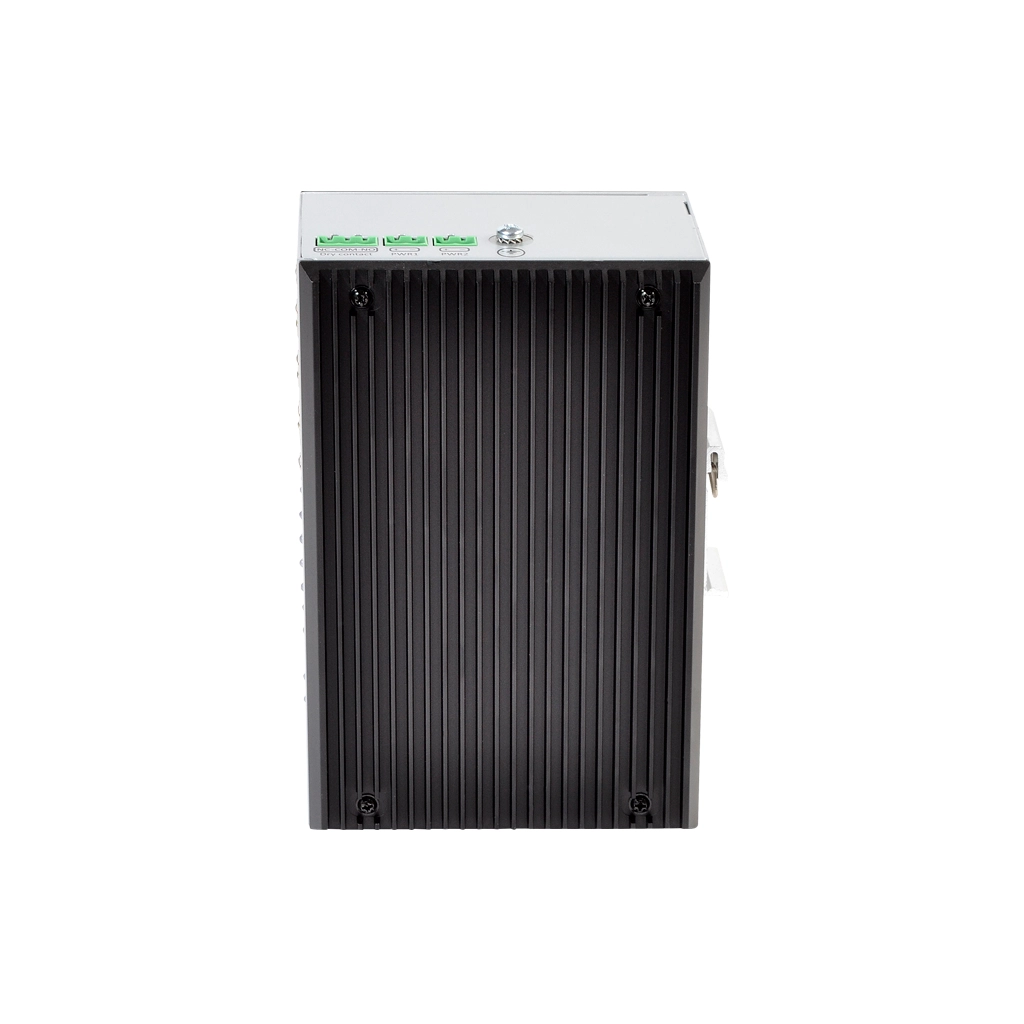

Охлаждение - пассивное охлаждение
Корпус - металлический, IP30

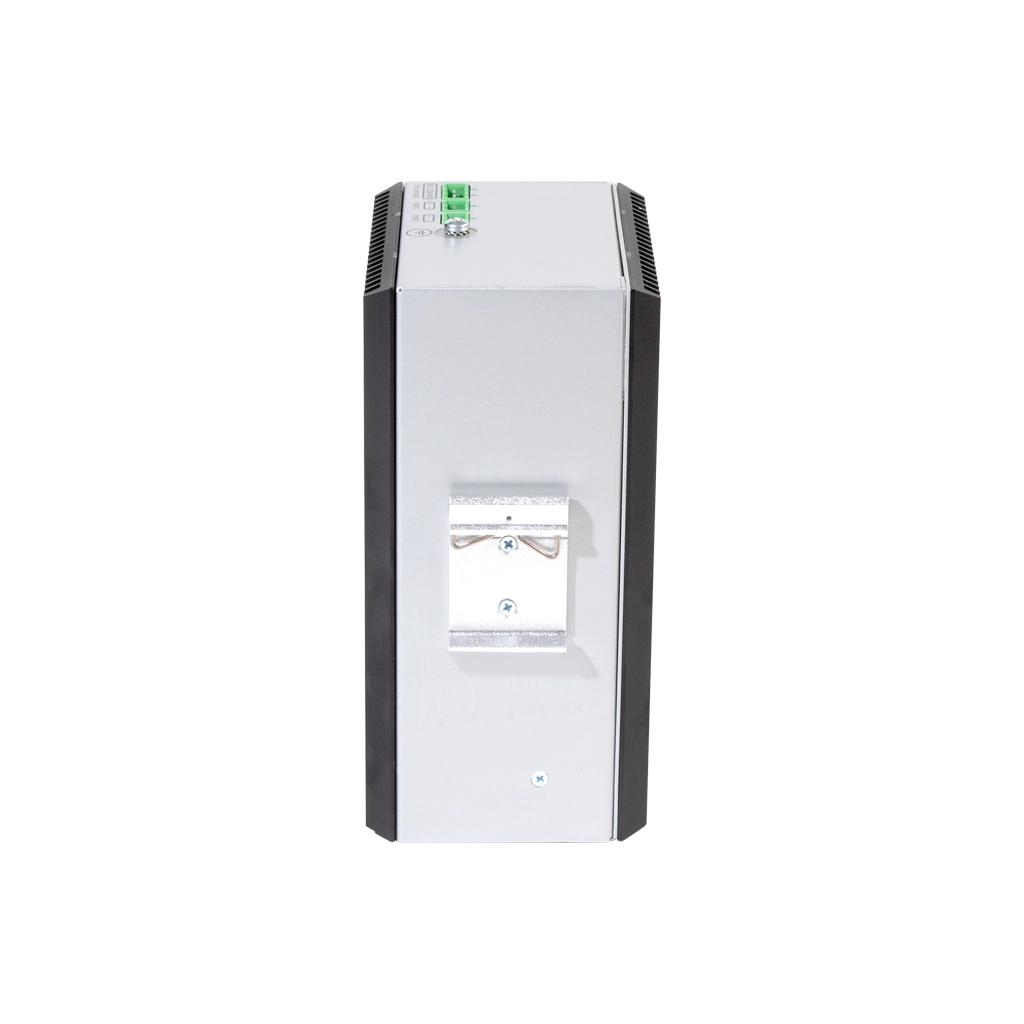

Вид размещения - DIN-рейка для настенного монтажа (в дополнительной комплектации)
Габариты (Ш × В × Г) - 85 × 175 × 115 мм
Масса 1,76 кг

¹ Значения указаны для односторонней передачи.
² Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации.
³ Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы.
⁴ Поддержка протокола BGP предоставляется по лицензии.

Документация

Мониторинг и управление Ethernet-коммутаторами MES по SNMP. Версия 6.6.5

mes_configuration_and_monitoring_via_snmp_6.6.5.4.pdf / 2 Mb

Руководство по эксплуатации. Версия 6.6.5

mes_series_user_manual_6.6.5.4.pdf / 10 Mb

Предыдущие версии

Мониторинг и управление Ethernet-коммутаторами MES по SNMP. Версия 6.6.5

mes_configuration_and_monitoring_via_snmp_6.6.5.pdf / 2 Mb

Руководство по эксплуатации. Версия 6.6.5

mes_series_user_manual_6.6.5.pdf / 10 Mb

Описание

Datasheet

mes3500i-08p_mes3500i-10p_datasheet_6.6.5.4.pdf / 2 Mb

Предыдущие версии

Datasheet

mes3500i-08p_mes3500i-10p_datasheet_6.6.5.pdf / 2 Mb

Программное обеспечение

Файлы MIB

mib_6.6.5.4.zip / 1 Mb

Версия ПО 6.6.5.4 R1

mes3300-665-4r1.zip / 49 Mb

Инструкция по обновлению версии ПО в сетевых коммутаторах MES2300, MES3300, MES5312, MES53xxA, MES5400-xx

mes2300-xx-mes3300-xx-mes3500-xx-mes5312-mes53xxa-mes5400-xx_firmware_version_update_guide.pdf / 958 Kb

Предыдущие версии

Файлы MIB

mib_6.6.5.zip / 1 Mb

Версия ПО 6.6.5 R3

mes3300-665-r3.zip / 49 Mb

Сертификаты

Декларация ТР ТС

declaration-eac-mes-industrial-series.pdf / 805 Kb

Сертификат связи ОС-4-СПД-3291

sertifikat-os-4-spd-3291.pdf / 2 Mb

MES3500I-10P

Ethernet-коммутатор MES3500I-10P, 8 портов 10/100/1000BASE-T (PoE/PoE+), 4 порта 100BASE-FX/1000BASE-X (SFP), L3, 48 (45 ~ 57) VDC

Паспорт

Сертификат

Комплект крепления на DIN-рейку

Сертификаты на гарантию, замену, техподдержку

Скачать регламенты

Продление гарантийного обслуживания

Услуги, входящие в сертификат:

Диагностика оборудования
Бесплатный ремонт, если диагностирован гарантийный случай
Платный ремонт, если диагностирован не гарантийный случай

Тарифные пакеты

8х5
по МСК и НСК

Интервал обслуживания

Безлимитное

Количество обращений

На 1 год / до 2 лет / до 3 лет / до 5 лет

Срок обслуживания

Сертификат привязан к серийному номеру оборудования
Гарантийное обслуживание является непрерывным
Максимальный срок гарантийного обслуживания - 5 лет

1 год

2 года

3 года

5 лет

Техническая поддержка 8x5

Техническая поддержка 8х5

Консультационные услуги по вопросам эксплуатации оборудования Eltex.

Способы обращения в техническую поддержку:

Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
«Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.

Тарифные пакеты

8х5
по МСК и НСК

Интервал обслуживания

Безлимитное

Количество обращений

1 год / 2 года / 3 года / 5 лет

Срок обслуживания

Сертификат привязан к серийному номеру оборудования

1 год

2 года

3 года

5 лет

Техническая поддержка 24x7

Техническая поддержка 24х7

Консультационные услуги по вопросам эксплуатации оборудования Eltex.

Способы обращения в техническую поддержку:

Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
«Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.

Тарифные пакеты

24x7

Интервал обслуживания

Безлимитное

Количество обращений

1 год / 2 года / 3 года / 5 лет

Срок обслуживания

Сертификат привязан к серийному номеру оборудования

1 год

2 года

3 года

5 лет

Отправка на подмену NBS*
*Next Business Shipping - на следующий день

Отправка на подмену NBS

Услуга по отправке оборудования на подмену на следующий рабочий день (next business day shipping) в случае выхода из строя оборудования

Услуги, входящие в сертификат:

Отправка оборудования на подмену на время ремонта на следующий рабочий день
Диагностика неисправного оборудования
Бесплатный ремонт, если диагностирован гарантийный случай
Платный ремонт, если диагностирован не гарантийный случай

Тарифные пакеты

8х5
по МСК и НСК

Интервал обслуживания

Безлимитное

Количество обращений

1 год / 2 года / 3 года / 5 лет

Срок обслуживания

Сертификат привязан к серийному номеру оборудования
Сертификат приобретается только при наличии действующей стандартной/расширенной гарантии

1 год

2 года

3 года

5 лет

Продление гарантийного обслуживания, MES3500I-10P (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)

[ для нового оборудования ]

2 года
Артикул: EW-MES3500I-10P-2Y

3 года
Артикул: EW-MES3500I-10P-3Y

5 лет
Артикул: EW-MES3500I-10P-5Y

Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - MES3500I-10P - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)

1 год
Артикул: SC-MES3500I-10P-B-1Y

2 года
Артикул: SC-MES3500I-10P-B-2Y

3 года
Артикул: SC-MES3500I-10P-B-3Y

5 лет
Артикул: SC-MES3500I-10P-B-5Y

Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - MES3500I-10P - безлимитное количество обращений 24х7 (услуга оказывается по московскому времени)

1 год
Артикул: SC-MES3500I-10P-A-1Y

2 года
Артикул: SC-MES3500I-10P-A-2Y

3 года
Артикул: SC-MES3500I-10P-A-3Y

5 лет
Артикул: SC-MES3500I-10P-A-5Y

Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, MES3500I-10P (услуга оказывается при наличии действующей гарантии)

1 год
Артикул: NBS-MES3500I-10P-1Y

2 года
Артикул: NBS-MES3500I-10P-2Y

3 года
Артикул: NBS-MES3500I-10P-3Y

5 лет
Артикул: NBS-MES3500I-10P-5Y

Обучение в Академии Eltex

MES3500I-10P Eltex | Промышленный коммутатор 8 портов 1G PoE/PoE+

MES3500I-10P

Тех. характеристики

Описание

Файлы

Спецификация

Комплектация

Поддержка

Общие параметры MES3500I-10P Eltex

Физические интерфейсы

Производительность

Функции

Физические характеристики

Габариты и вес
