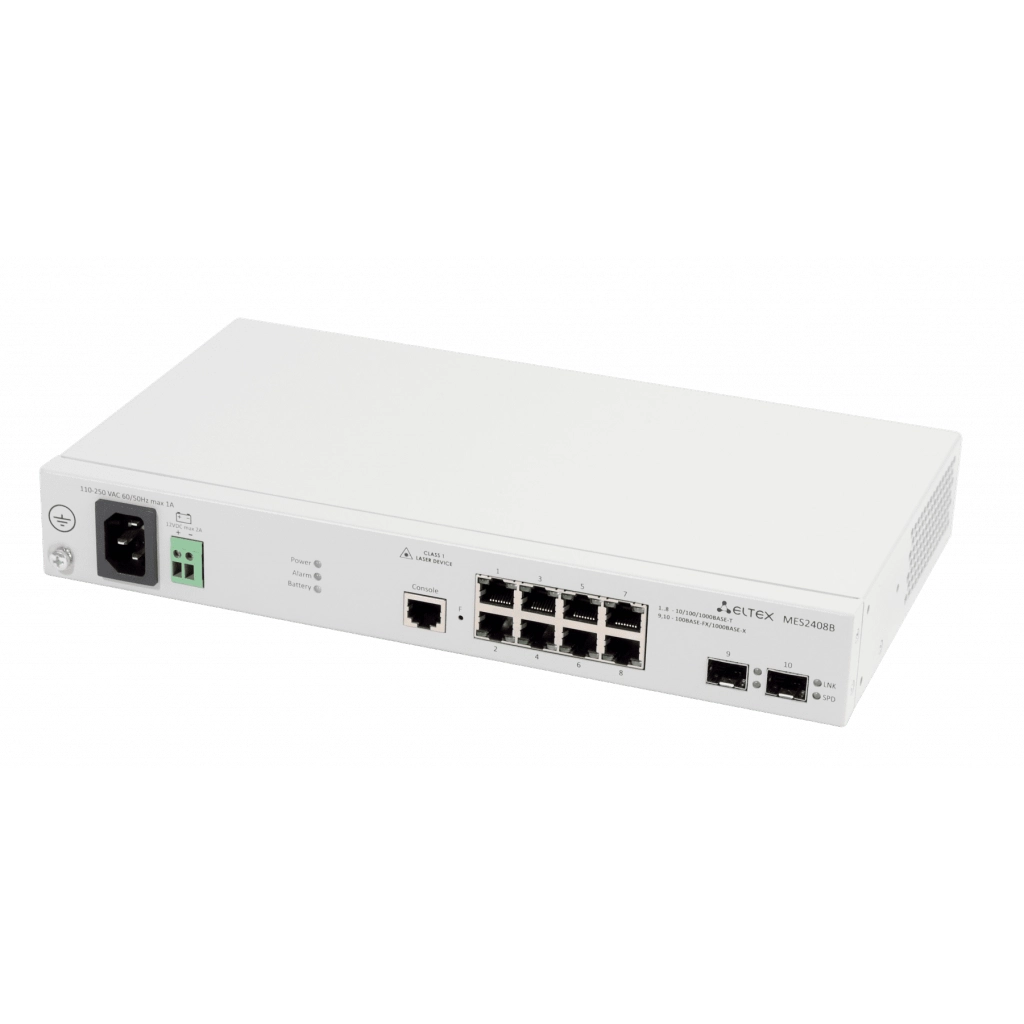

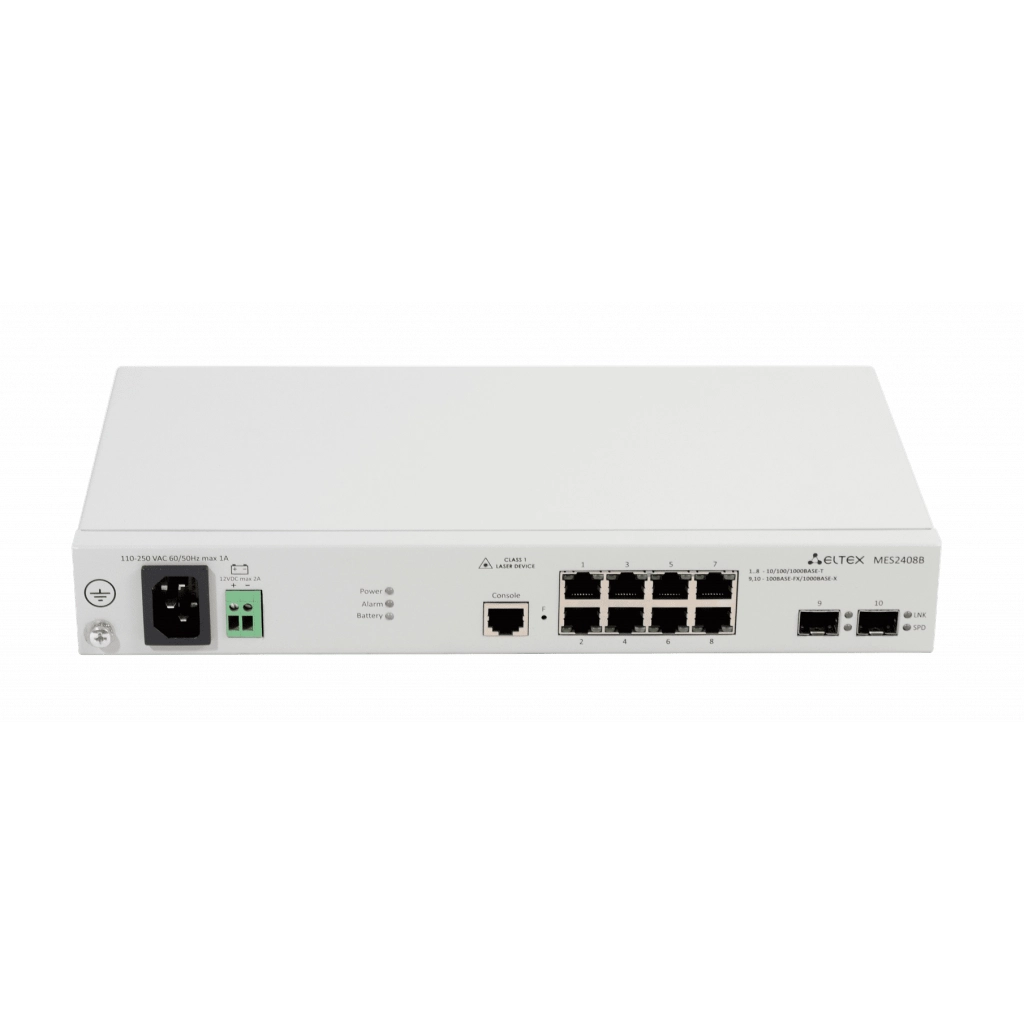

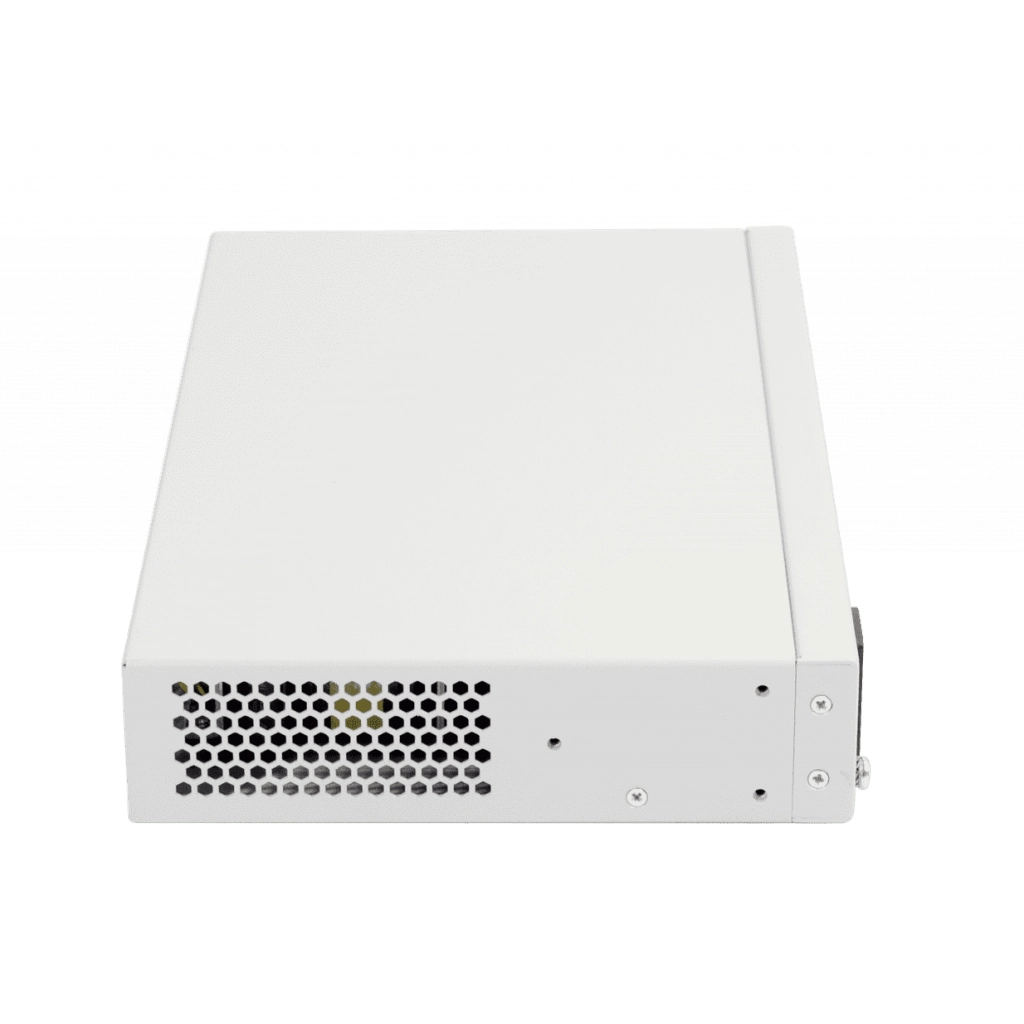

MES2408B Eltex | Коммутатор 8 портов 1G

Ethernet-коммутатор MES2408B, 8 портов 10/100/1000BASE-T, 2 порта 100BASE-FX/1000BASE-X, L2,220В AC, 12В DC

ОКПД2 КТРУ: 26.30.11.110-00000041

Цена GPL ?

35 973
Под заказ
35973 Оформить заявку
Получить счет Выставить счет i
Уровень коммутатораL2
Количество портов8
Скорость основных портов1000 Base-T
Тип аплинка1G
Установка в стойку1U
Возможность подключения АКБДа
POEНет
ПитаниеAC
Размер коробки ШхВхГ, см39,8 x 8,5 x 30,5
Вес брутто, кг3,1

Новое поколение коммутаторов Realtek

Коммутатор MES2408B имеет 8 гигабитных портов и 2 combo-порта, есть возможность подключения аккумуляторной батареи 12В (АКБ), потребляемая мощность коммутатора с учетом заряда АКБ - 37Вт.

  • Расширенные функции L2
  • Поддержка Multicast - IGMP, IGMP snooping, MVR
  • Расширенные функции безопасности - L2-L4 ACL,
    IP Source Guard, Dynamic ARP Inspection и др.

Коммутаторы MES2408B обеспечивают подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Gigabit Ethernet. Коммутаторы поддерживают виртуальные локальные сети, многоадресные группы рассылки и имеют расширенный набор функций безопасности.

Пакетный процессор Realtek RTL8380M

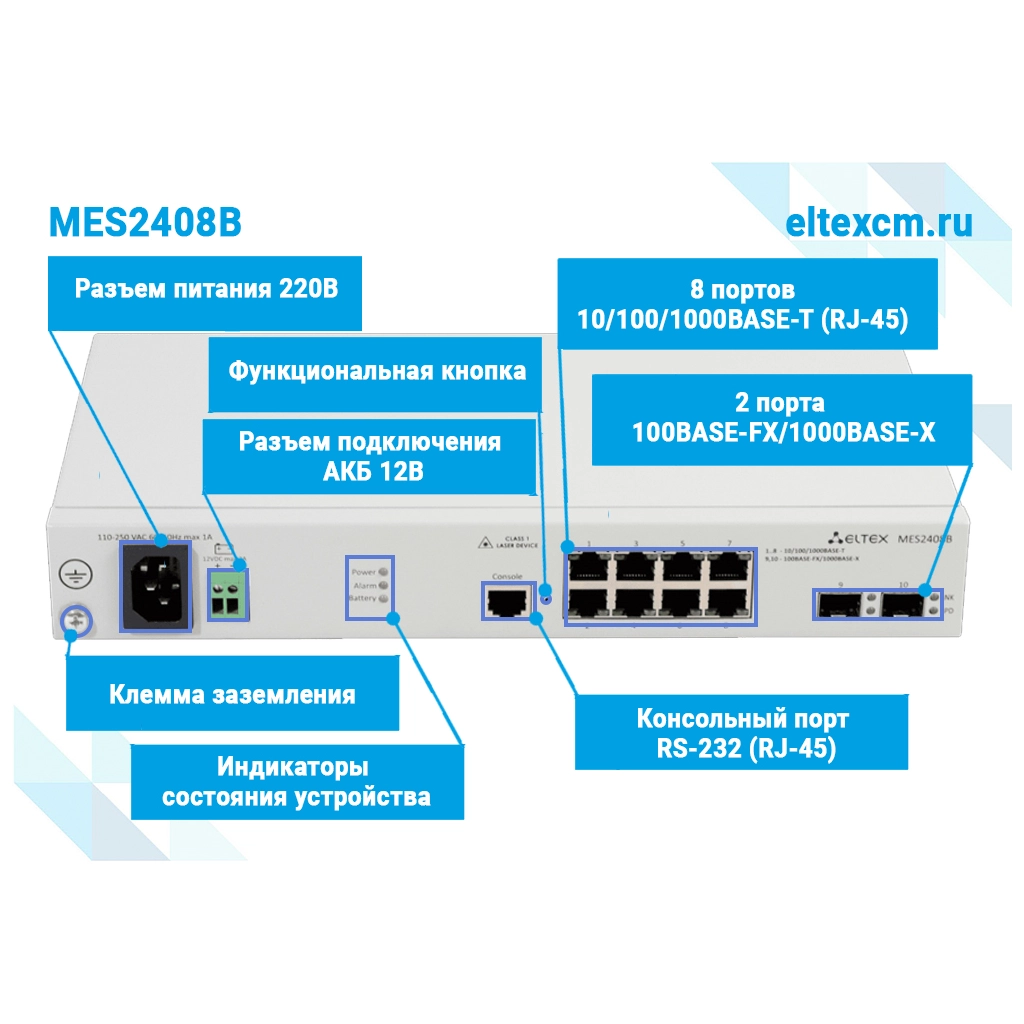

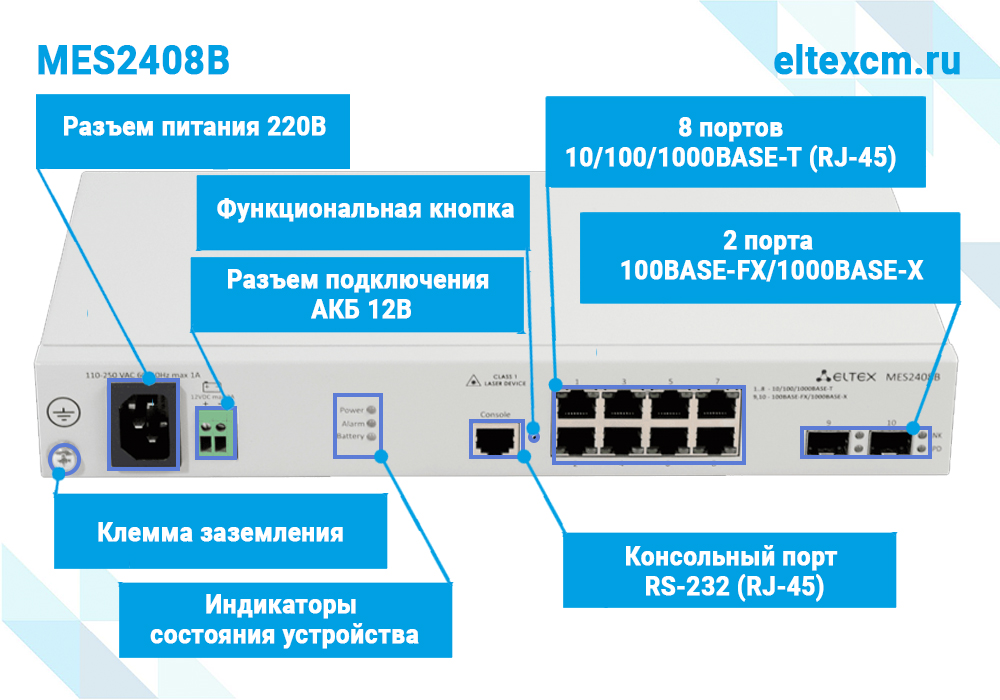

Интерфейсы

  • 8 х 10/100/1000BASE-T (RJ-45)

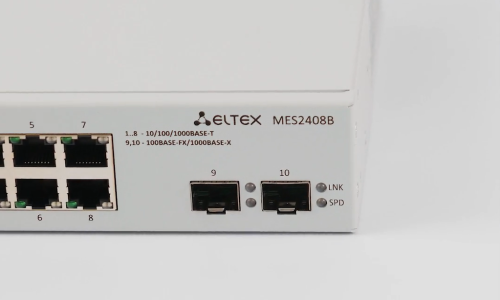

  • 2 х 1000BASE-X/100BASE-FX  (SFP)
  • Консольный порт RS-232/RJ-45

Производительность

  • Пропускная способность 20 Гбит/с
  • Производительность на пакетах длиной 64 байта 14,88 MPPS
  • Таблица MAC-адресов 8K
  • Таблица ACL 1,5K
  • Размер Jumbo-фрейма Максимальный размер пакетов 10000 байт
  • Объем буферной памяти 512 Кбайт
  • Объем ОЗУ (DDR3) 256 Мбайт
  • Объем ПЗУ (SPI Flash) 32 Мбайт
  • Количество групп L2 Multicast (IGMP Snooping) 512
  • Качество обслуживания QoS 8 выходных очередей на порт

Функции интерфейсов

  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back pressure)1
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (Port mirroring)
  • RSPAN

Функции при работе с МAC-адресами

  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)
  • Отслеживание событий MAC change на портах
  • Отслеживание событий MAC flapping на портах1

Поддержка VLAN

  • Поддержка IEEE 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q (VLAN Translation)
  • Поддержка GVRP1

Функции L2 Multicast

  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Querier1
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping Fast Leave на основе порта
  • Авторизация IGMP через RADIUS1
  • Поддержка функции IGMP proxy-report
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Поддержка MVR

Функции L2

  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка STP Root Guard
  • Поддержка STP Loop Guard
  • Поддержка STP BPDU Guard
  • Поддержка BPDU Filtering
  • Поддержка Spanning Tree Fast Link option
  • Поддержка Layer 2 Protocol Tunneling
  • Поддержка ERPS (G.8032v2)1
  • Поддержка ELPS (G.8031)1
  • Поддержка Loopback Detection (LBD)
  • Изоляция портов
  • Поддержка Storm Control для различного трафика (broadcast,  multicast, unknown unicast)

Функции Link Aggregation

  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm

Сервисные функции

  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
  • Green Ethernet1

Поддержка IPv6

  • Функциональность IPv6 Host
  • Совместное использование IPv4, IРv6

Основные функции качества обслуживания (QoS) и ограничения скорости

  • Ограничение скорости на портах (shaping, policing)
  • Поддержка класса обслуживания IEEE 802.1p
  • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
  • Настройка приоритета 802.1p для VLAN управления
  • Классификация трафика на основании ACL
  • Назначение меток CoS/DSCP на основании ACL
  • Перемаркировка меток DSCP в CoS
  • Перемаркировка меток CoS в DSCP
  • Назначение VLAN на основании ACL

Функции обеспечения безопасности

  • DHCP Snooping
  • Опция 82 протокола DHCP
  • IP Source Guard
  • Dynamic ARP Inspection (Protection)
  • Поддержка sFlow1
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе IEEE 802.1x1
  • Guest VLAN1
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • PPPoE Intermediate agent

Списки управления доступом ACL

  • L2-L3-L4 ACL (Access Control List)
  • IPv6 ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета IEEE 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа IP-протокола
    • Номера порта TCP/UDP
    • Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции управления

  • Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
  • Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
  • Протокол SNMP
  • Интерфейс командной строки (CLI)
  • Web-интерфейс1
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • LLDP (IEEE 802.1ab) + LLDP MED
  • Управление доступом к коммутатору – уровни привилегий для пользователей
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
  • Сервер SSH
  • Поддержка SSL
  • Журналирование вводимых команд по протоколу TACACS+
  • Автоматическая настройка DHCP
  • DHCP Relay (поддержка IРv4)
  • DHCP Option 121
  • DHCP Relay Option 82
  • Добавление тега PPPoE Circuit-ID
  • Flash File System
  • Команды отладки
  • Механизм ограничения трафика в сторону CPU
  • Шифрование пароля
  • Ping (поддержка IPv4/IPv6)
  • Поддержка статических маршрутов IPv4/IPv6
  • Поддержка нескольких версий файлов конфигурации

ОАМ

  • IEEE 802.3ah, Ethernet OAM
  • Dying Gasp
  • IEEE 802.1ag, Connectivity Fault Management (CFM)1
    IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков


 Функции мониторинга

  • Статистика интерфейсов
  • Удаленный мониторинг RMON/SMON1
  • Мониторинг загрузки CPU по задачам и очередям
  • Мониторинг загрузки оперативной памяти (RAM)
  • Мониторинг температуры
  • Мониторинг TCAM

Физические параметры

  • Макс. потребляемая мощность 37 Вт (С учетом заряда АКБ)
  • Питание 220В AC, 50 Гц / 112В DC
  • Рабочая температура окружающей среды от -20 до +50°С
  • Температура хранения от -40 до +70°С
  • Рабочая влажность не более 80%
  • Охлаждение пассивное
  • Размеры (ШxГxВ), мм 310x177x44

Не поддерживается в текущей версии ПО 10.1.8.2

MES2408B

Ethernet-коммутатор MES2408B, 8 портов 10/100/1000BASE-T, 2 порта 100BASE-FX/1000BASE-X, L2,220В AC, 12В DC

Комплект крепления в 19"стойку

Шнур питания 220В

Руководство по эксплуатации (поставляется на CD-диске)

Паспорт

[MES] Пример настройки IGMP Snooping на коммутаторах серии 24xx

Создаем вланы: 200 для данных и 300 для мультикаста

console# config terminal

console(config)# vlan 200,300

console(config-vlan-range)# vlan active  vlan active

console(config-vlan-range)# exit



Добавляем вланы на порты (для примера порт 1 смотрит в сторону абонента, 25 - аплинк)

console(config)# interface gigabitethernet 0/1

console(config-if)#switchport general allowed vlan add 200 untagged

console(config-if)#switchport general pvid 200

console(config-if)#switchport multicast-tv vlan 300

console(config-if)#exit



console(config)# interface gigabitethernet 0/25

console(config-if)# switchport mode general

console(config-if)# switchport general allowed vlan add 200,300



Создаем профиль с разрешенными диапазонами мультикастовых групп и включаем Igmp Snooping

console(config)# ip mcast profile 1

console(config-profile)# permit

console(config-profile)# range 224.1.1.1 224.1.1.255

console(config-profile)#   range 224.1.2.1 224.1.2.255

console(config-profile)#   range 224.1.3.1 224.1.3.255

console(config-profile)#   profile active

console(config-profile)# exit



console(config)# snooping multicast-forwarding-mode ip

console(config)# ip igmp snooping

console(config)# ip igmp snooping multicast-vlan enable



Включаем IGMP Snooping во вланах и настраиваем аплинк как порт-источник мультикаста

console(config)# vlan 200

console(config-vlan)# ip igmp snooping

console(config-vlan)# exit

console(config)# vlan 300

console(config-vlan)#   ip igmp snooping

console(config-vlan)#   ip igmp snooping fast-leave (опционально)

console(config-vlan)# ip igmp snooping mrouter gigabitethernet 0/25

console(config-vlan)#   ip igmp snooping multicast-vlan profile 1

console(config-vlan)# end
