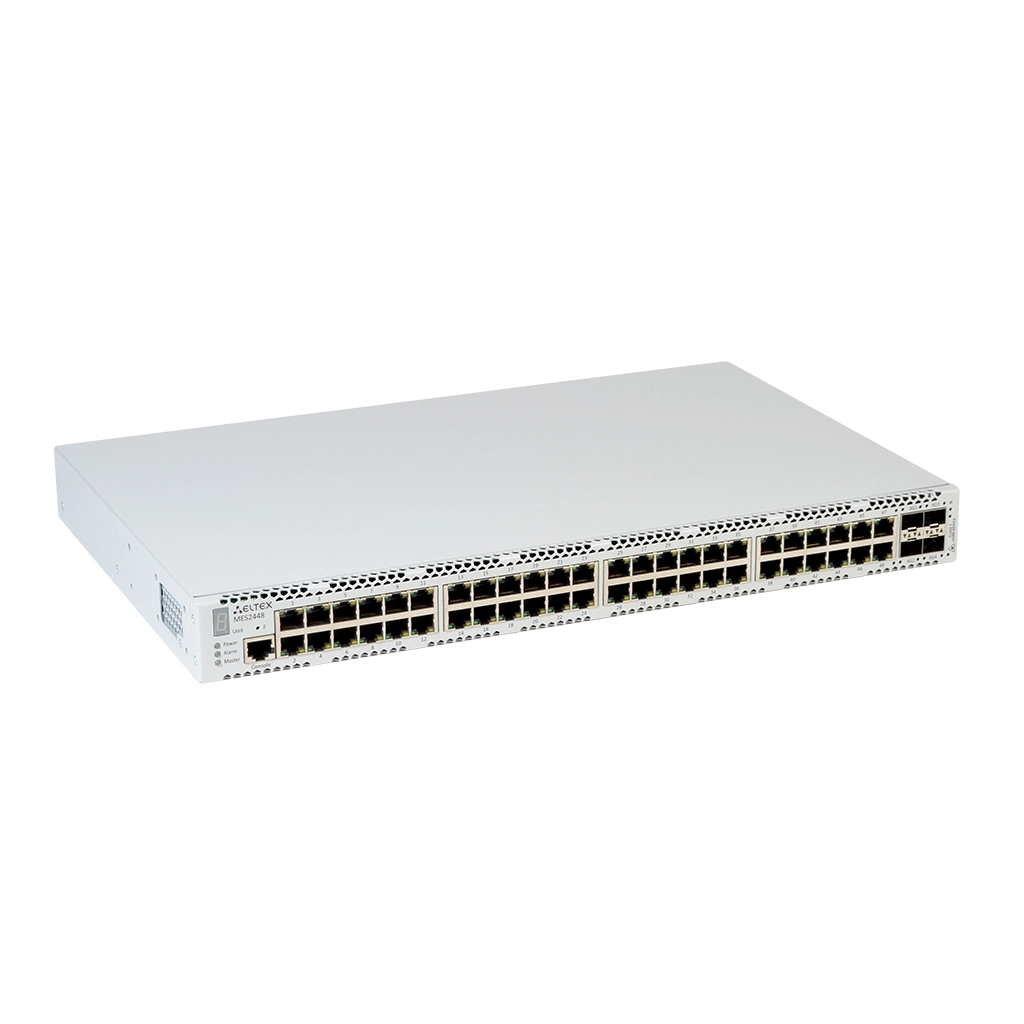

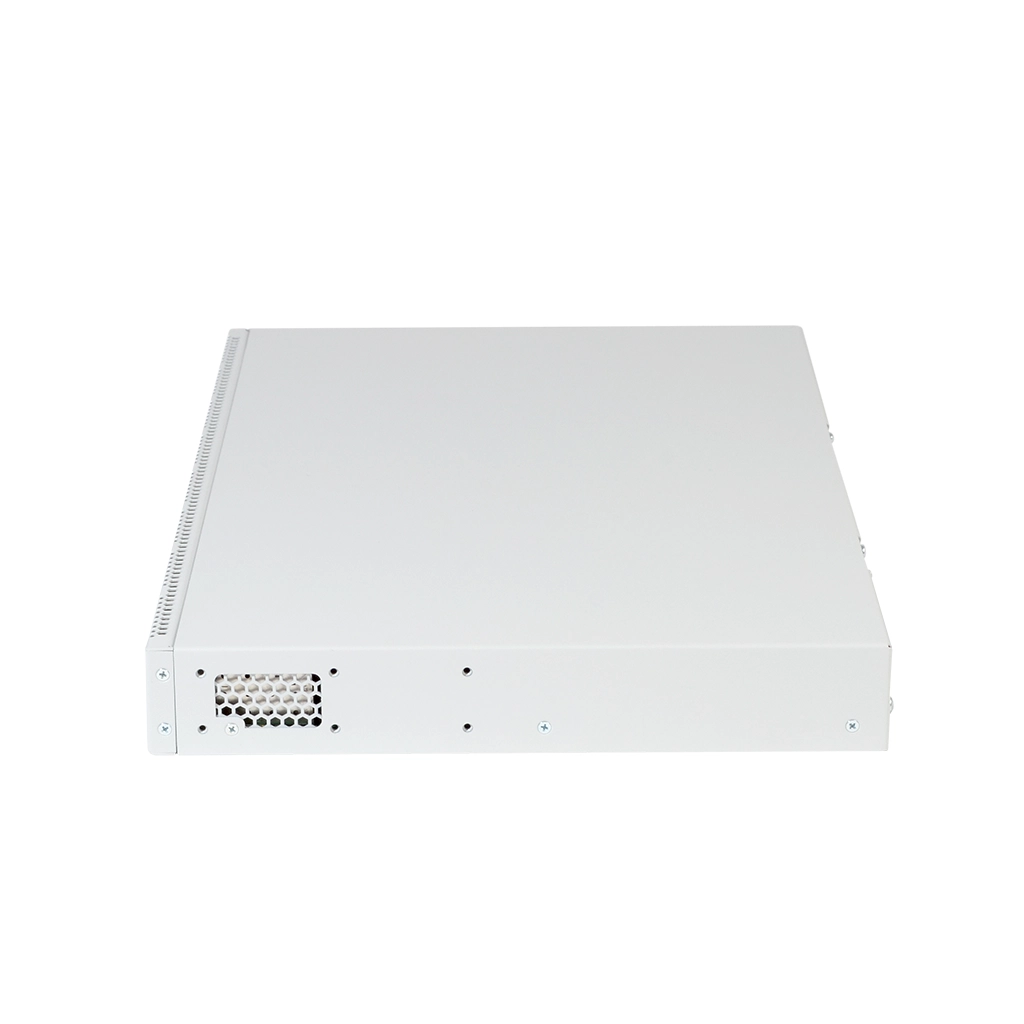

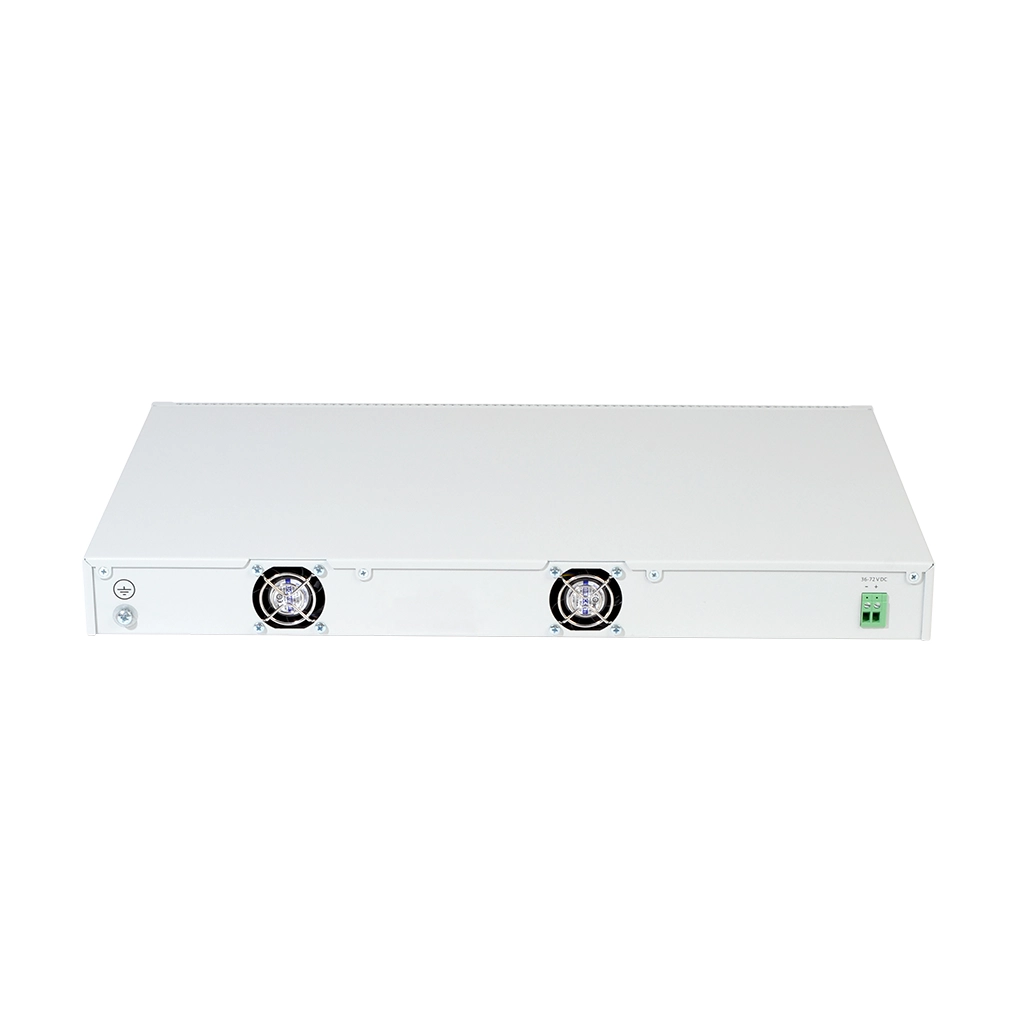

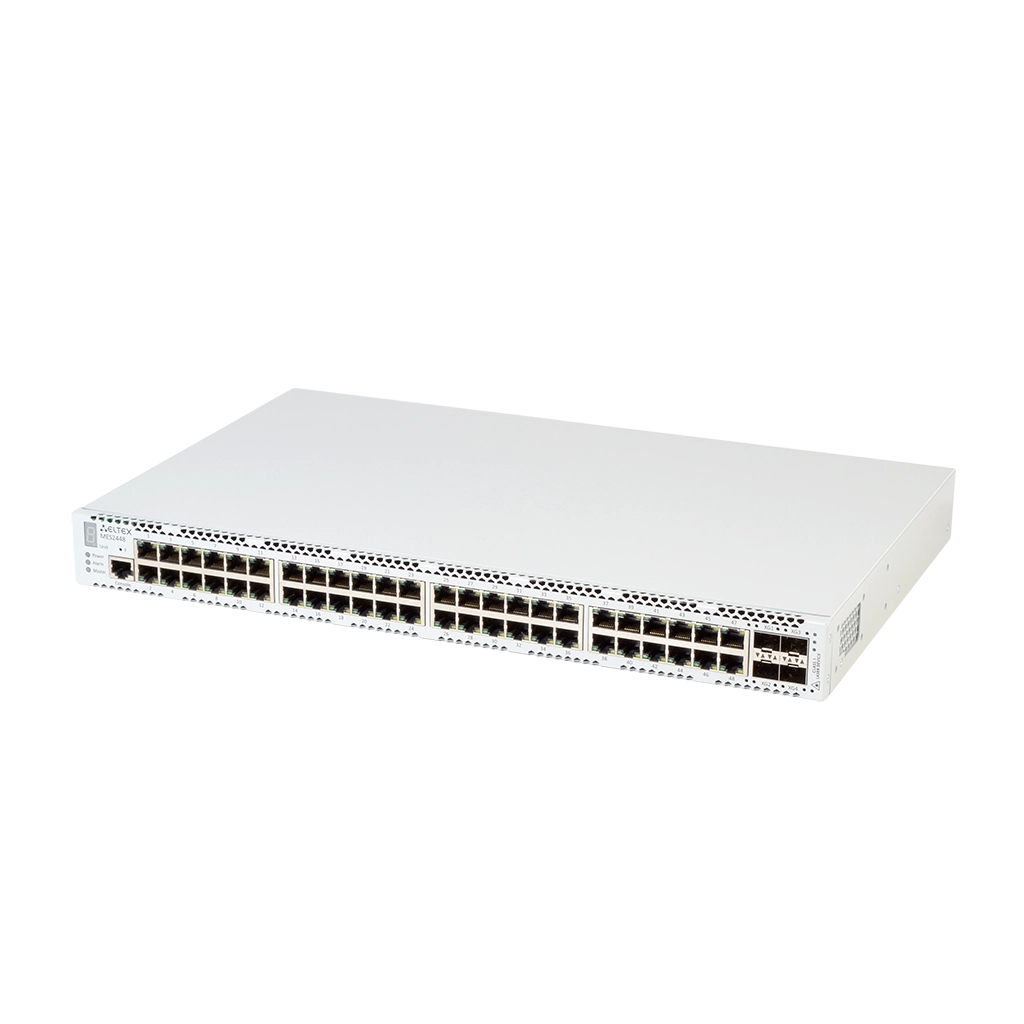

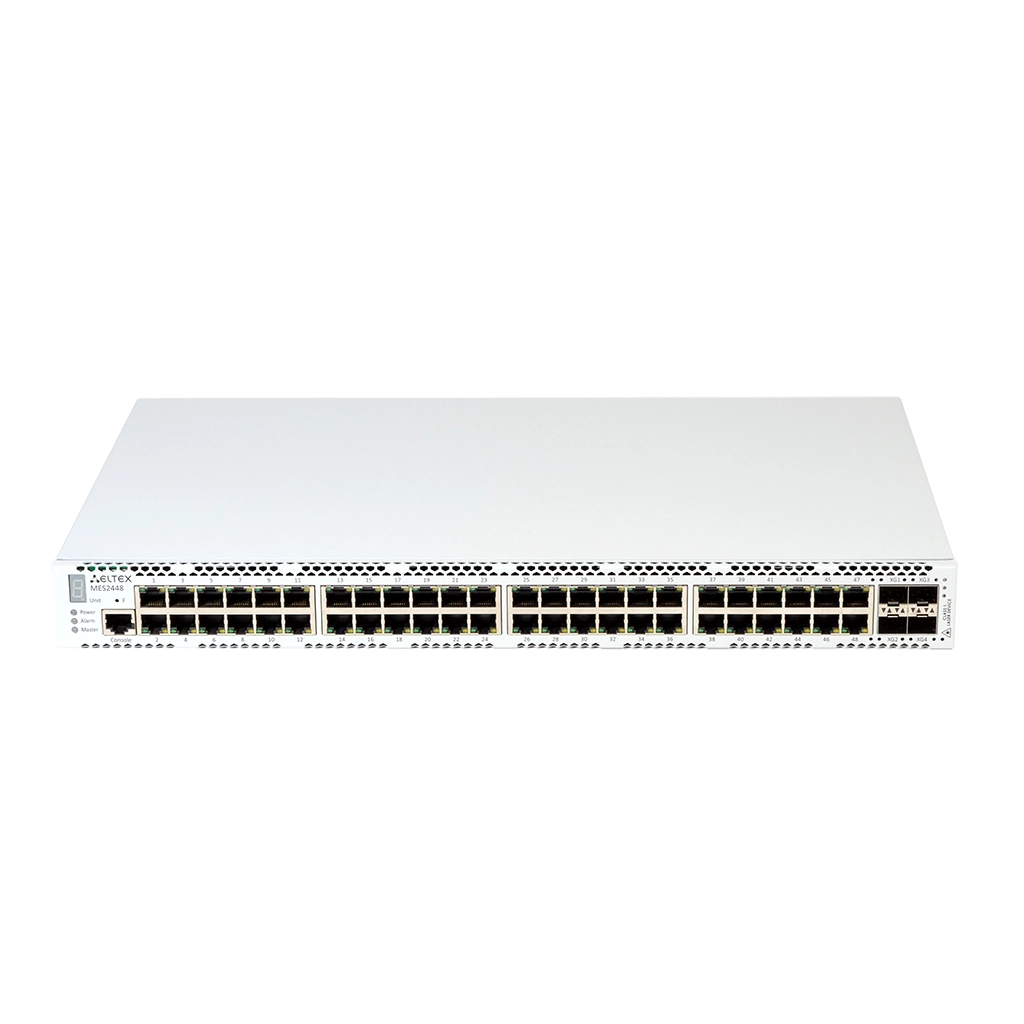

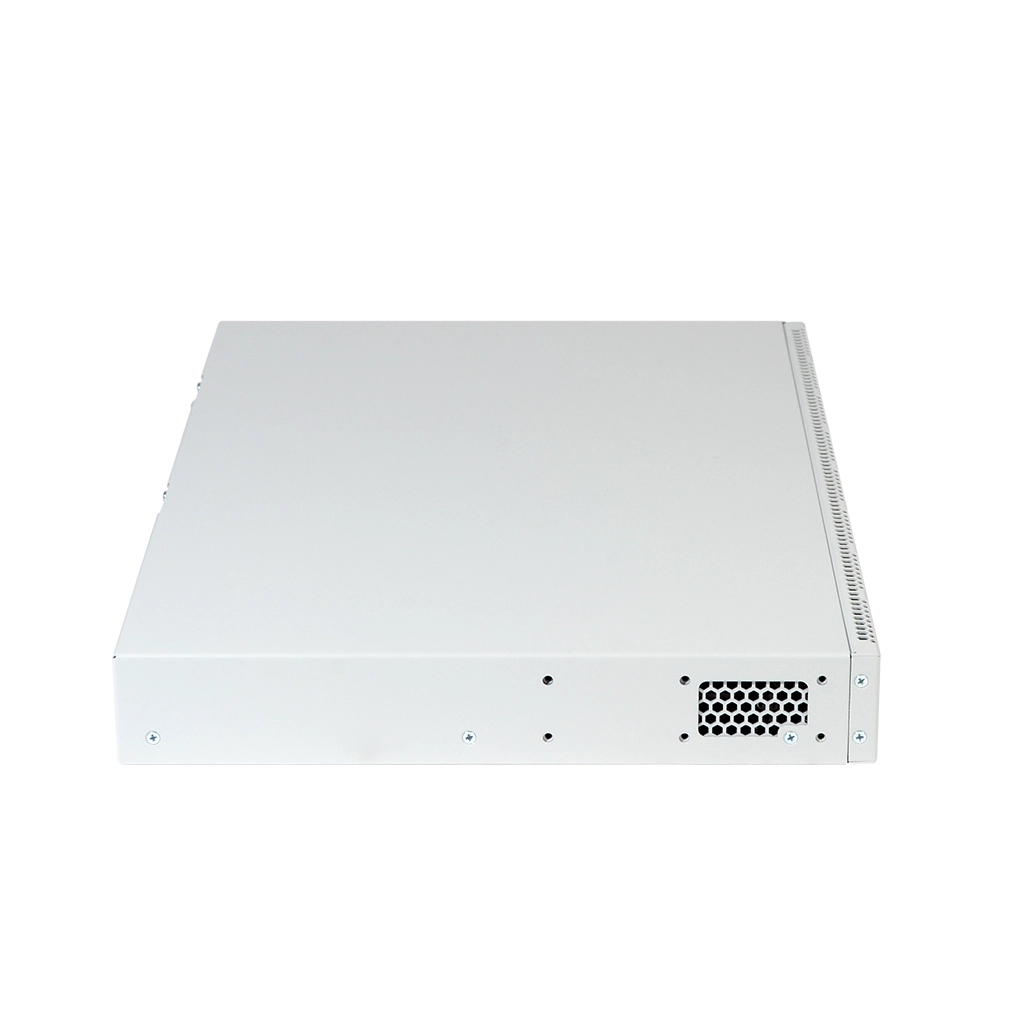

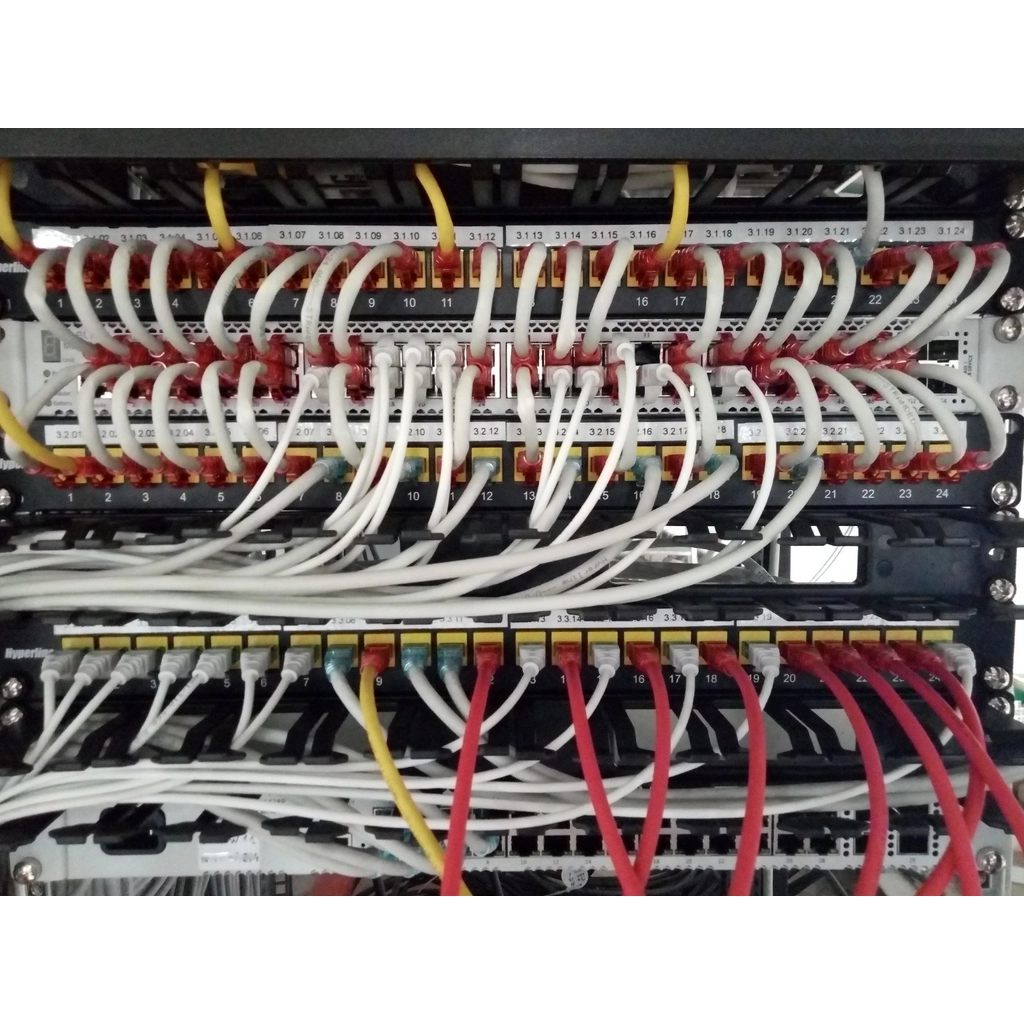

MES2448_DC Eltex | Коммутатор 48 портов 1G, 4 порта 10G

ЕРРРП (ТОРП)
Артикул:

MES2448_DC

MES2448_DC - это 52-ух портовый гигабитный L3 коммутатор уровня доступа/агрегации без поддержки стекирования. Благодаря высокопроизводительной матрице коммутации 176Гб/сек и высокой плотности портов позволяет построить эффективную сеть коммутации. Для подключения клиентского оборудования доступно 48x10/100/1000BASE-T порта, для подключения к вышестоящему оборудованию 4x1000BASE-X (SFP)/10GBASE-R (SFP+) порта. Питание от сети постоянного тока.

ОКПД2 КТРУ: 26.30.11.110-00000041
Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • ЦОД для организации из системы здравоохранения, г.Москва
  • Реализация проекта телефонии 1500 абонентов для предприятия атомной отрасли
  • Поставка PoE коммутаторов для организации видеонаблюдения для крупного аэропорта Москвы
  • Организация телефонии и ШПД для крупного ВУЗа в Санкт-Петербурге
  • Построение ядра сети в Мурманском морском порту
  • Сеть ШПД и Wi-Fi по филиалам предприятия судостроительной отрасли
  • Более 10 проектов сдали СОРМ для операторов связи по всей России
  • Более 20 проектов GPON для операторов связи по всей России
  • ЦОД для предприятия структуры Росатом
  • Русский соколиный центр Камчатка, Петропавловск-Камчатский - ШПД + wi-fi
Ларин Алексей
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • ЦОД для организации из системы здравоохранения, г.Москва
  • Реализация проекта телефонии 1500 абонентов для предприятия атомной отрасли
  • Поставка PoE коммутаторов для организации видеонаблюдения для крупного аэропорта Москвы
  • Организация телефонии и ШПД для крупного ВУЗа в Санкт-Петербурге
  • Построение ядра сети в Мурманском морском порту
  • Сеть ШПД и Wi-Fi по филиалам предприятия судостроительной отрасли
  • Более 10 проектов сдали СОРМ для операторов связи по всей России
  • Более 20 проектов GPON для операторов связи по всей России
  • ЦОД для предприятия структуры Росатом
  • Русский соколиный центр Камчатка, Петропавловск-Камчатский - ШПД + wi-fi
Ларин Алексей (Москва)
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
Рекун Антон (Москва)
Возраст: 30 лет
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Построение Сети ШПД и Wi-Fi для государственных ВУЗов Москвы и регионов.
  • Северный Речной вокзал г.Москвы, организация ЛВС, видеонаблюдения.
  • Организация ядра сети, агрегации и доступа для «Объединённой двигателестроительной корпорации» , входящей в состав "Ростеха"
Поддубный Владислав (Москва)
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Реализации СОРМ-3 для операторов связи
  • Организация видеонаблюдения и хранения данных в Министерстве образования и науки Республики Татарстан
  • Проекты реконструкции ведомственных сетей связи комбинатов Росрезерва
  • Модернизация сети связи в Краснодарском высшем военном училище
  • Создание защищённого контура сети с шифрованием FSTEC в филиале энергетической компании в Санкт-Петербурге
  • Построение локально-вычислительной сети ситуационного центра для транспортной нефтегазовой компании
  • Создание защищенной распределенной сети связи для филиалов Газпром Газораспределение Самара
  • Построение локально-вычислительной сети на объектах Русал
  • Организация IP-телефони для подразделений Норникель
  • Построение промышленной локально-вычислительной сети и IP-телефонии в филиалах ЛОЭСК
Фадин Дмитрий (Москва)
Возраст: 51 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Комплексная модернизация инфраструктуры стадиона Витязь, г Вологда
  • Расширение существующей сети для Электромеханического Завода
  • Модернизация телефонии на предприятии по производству металлопродукции
  • Построение ЛВС для Школы на 275 мест в Московоской области
Сытый Александр (Москва)
Возраст: 25 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Инсталляция коммутаторов для видеонаблюдения, Wi-Fi, СКУД и телефонии в здании дошкольных групп на 350 мест в районе Молжаниновский
  • Оснащение бесшовного Wi-Fi в НИИ, г. Санкт-Петербург
  • Поставка межэтажных коммутаторов для медицинского учреждения, г. Казань
Касьяненко Михаил (Москва)
Возраст: 32 года
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Модернизация ШПД сети для предприятия энергетической сферы, г. Дубна
  • Организация Wi-Fi и ШПД в крупном спортивном комплексе в г. Москва
  • Реализован проект по созданию подвижного пункта управления (Камаз) в нефтяной сфере
  • Поставка оборудования для космической программы РФ
Файзрахманов Марат (Москва)
Возраст: 40 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация проектов GPON и телефонии для региональных операторов связи в различных регионах РФ
  • Реализация промышленной ЛВС в составе комплексных решений поставщиков для горнодобывающего сектора
  • Организация сети передачи данных для внедрения новых систем Московского Метрополитена
  • Проекты по модернизации телефонии на базе Softswitch на сети крупных корпоративных заказчиков
  • Модернизация сети передачи данных на предприятиях лидирующей группы компаний в отрасли машиностроения
  • Построение локально-вычислительной сети ситуационного центра в Чувашской Республике
  • Модернизация сети связи на объектах Мосэнерго
  • Модернизация сетей доступа на объектах компаний банковского сектора и госучреждений
Каночкин Виталий (Москва)
Возраст: 25 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Замена оборудования иностранных вендоров в Московском Колледже
  • Реструктуризация ЛВС для компании "Российский Экологический Оператор"
  • Построение беспроводной бесшовной сети на базе Wi-Fi 6 в Беловской Городской больницы
  • Построение сети Wi-Fi на 200 точек доступа в школе им. М.К. Тагирова
  • Реконструкция ЛВС в МФЦ г. Москвы. Замена оборудования Cisco
  • Организация СКС и домофонной сети в ЖК "Столичные Поляны"
  • Замена оборудования Huawei и Cisco для организации защищенной сети на трассе М-12 (система видеонаблюдения и телефонии на ВПУ)
Дудоров Дмитрий (Москва)
Возраст: 28 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Бринева Анна (Москва)
Офис: Москва
Выполненные проекты:
  • Организация автоматической системы паспортного контроля в аэропорте Внуково
  • Расширение ЛВС в одной из структур Росрезерва
  • Построение сети в МБОУ ООШ №6 г. Губкинский
Бурдюгова Татьяна (Москва)
Офис: Москва
Выполненные проекты:
  • Модернизация ЛВС для средней общеобразовательной школы в Тверской области на 255 мест
  • Замена оборудования Cisco для построения 100 Гбит ядра сети института электронной техники г. Москвы
  • VoIP телефония на 100 SIP абонентов для Гостинично-оздоровительного комплекса Краснодарского края
  • Организация ЛВС на 1000 портов для строительной компании в Самарской области
  • Оснащение системы видеонаблюдения на 125 камер нефтеперерабатывающего завода Нижегородской области
Наполов Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Подключение IP-телефонии в Екатеринбургской Электросетевой компании
  • Организация локальной сети для видеонаблюдения на объекте строительства Росавтодор
  • Построение ЛВС для системы контроля и управления доступом на объекте дирекции по МТО и хозяйственному обеспечению Администрации Волгоградской области по сохранению объекта культурного наследия
Сутоцких Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Построение СКС в поликлинике для подключения рабочих мест в Московской области, г. Лобня
Васильева Татьяна (Москва)
Офис: Москва
Шатуха Егор (Москва)
Офис: Москва
Выполненные проекты:
  • Реализация проекта телефонии 1000 абонентов для предприятия пищевой отрасли
  • Проект по созданию СКС для станции переливания крови в городе Санкт-Петербург в 5-ти этажном здании с центром коммутации
  • Модернизация оборудования систем телемеханики и связи для терминала транспортной компании в г. Йошкар-Ола
  • Подключение пользователей к локальной сети на объекте компании ПАО Россети
  • Подключение объекта городского комплексного центра социального обслуживания населения к мультисервисной сети широкополосного доступа
Купчиненко Дмитрий (Москва)
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Офис: Новосибирск
Маргарита Кириллова (Новосибирск)
Возраст: 30 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Серажим Антон (Новосибирск)
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 27 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
  • Проект модернизации ЛВС для УССИ ФСО СПБ
  • Замена оборудования иностранных вендоров в высших учебных заведениях
Карсакова Ксения (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Шаяхметов Илья (Новосибирск)
Возраст: 32 года
Офис: Новосибисрк
Репьюк Алексей (Новосибисрк)
Возраст: 36 лет
Офис: Казань
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Проработка решения по созданию Wi-Fi сети для государственных ВУЗов
  • Поставка коммутаторов доступа в 85 регионов России по заданию Судебного департамента;
  • Построение ядра сети для бюро морского машиностроения в г. Санкт-Петербург
Муртазин Камиль (Казань)

Общие параметры MES2448_DC Eltex

Портов UPLINK, шт 4
Особенности
Уровень коммутатора L3
MAC-таблица 32K
Downlink кол-во портов 48
Downlink скорость портов 1G
Установка в стойку 1U
Разъем для АКБ
PoE
Кол-во устройств в стеке Не поддерживается
Питание DC
Тип UPLINK 10G
В реестре Минпромторга (ТОРП) Да
Тип Downlink портов RJ-45
Размер коробки ШхВхГ, мм 430 x 44 x 280
Вес брутто, кг 3.98

MES2448_DC - это 52-ух портовый гигабитный L2 коммутатор уровня доступа/агрегации без поддержки стекирования. Благодаря высокопроизводительной матрице коммутации 176Гб/сек и высокой плотности портов позволяет построить эффективную сеть коммутации. Для подключения клиентского оборудования доступно 48x10/100/1000BASE-T порта, для подключения к вышестоящему оборудованию 4x1000BASE-X (SFP)/10GBASE-R (SFP+) порта. Питание от сети постоянного тока.

Коммутатор 48 портов

Линейка коммутаторов серии 24xx продолжает расширяться новыми моделями. Коммутатор MES2448 DC, в отличии от предшествующих MES2408x и MES2428x, имеет аплинки 10G и пропускную способность 176 Гбит/с.

Ключевые особенности

  • Расширенные функции L2
  • Базовые функции L3
  • Поддержка Multicast (IGMP Snooping, MVR)
  • Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)

Коммутаторы осуществляют подключение конечных пользователей к сетям крупных предприятий, предприятий малого и среднего бизнеса, а также к сетям операторов связи с помощью интерфейсов 1G/10G.

Функциональные возможности коммутаторов поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

Бесперебойное питание
Коммутаторы MES2424B, MES2448B и MES2448E имеют возможность подключения аккумуляторной батареи для обеспечения гарантированного питания в случае пропадания первичной сети 220 В. Коммутатор оснащен блоком питания, который позволяет заряжать АКБ при наличии питания 220 В. Система резервного питания позволяет следить за состоянием первичной сети и извещать о переходе с одного типа питания на другой.



Общие параметры
  • 48x10/100/1000BASE-T (RJ-45)
  • 4x1000BASE-X(SFP)/10GBASE-R(SFP+)
  • 1хКонсольный порт RS-232 (RJ-45)
Производительность
  • Пропускная способность - 176 Гбит/с
  • Производительность на пакетах длиной 64 байта1 -130,95 MPPS
  • Объем буферной памяти - 2 Мбайт
  • Объем ОЗУ (DDR3) - 512 Мбайт
  • Объем ПЗУ (SPI Flash) - 64 Мбайт
  • Таблица MAC-адресов - 32768
  • Количество ARP-записей - 1000
  • Таблица VLAN - 4094
  • Количество групп L2 Multicast (IGMP Snooping) - 4094
  • Количество групп L3 multicast (IGMP Proxy) - 2048
  • Количество правил SQinQ - 2048 (ingress2), 1024 (egress)
  • Количество правил MAC ACL - 766
  • Количество правил IPv4/IPv6 ACL - 640/320
  • Количество маршрутов L3 IPv4 Unicast - 2048
  • Количество маршрутов L3 IPv6 Unicast - 512
  • Количество VRRP-маршрутизаторов - 32
  • Количество L3-интерфейсов - 20 vlan, до 5 IPv4-адресов в каждом vlan, до 512 IPv6 GUA суммарно для всех vlan
  • Link Aggregation Groups (LAG) - 24 группы, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей на порт
  • Размер Jumbo-фрейма - максимальный размер пакетов 12 288 байт
Фунциии интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (SPAN,RSPAN)
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)
  • Отслеживание событий MAC change на портах
  • Логирование событий MAC Flapping
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка IEEE 802.1Q
  • Поддержка Q-in-Q
  • Поддержка GVRP
  • Поддержка selective Q-in-Q
  • Поддержка MAC-based VLAN
  • Поддержка Protocol-based VLAN
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping fast-leave
  • Поддержка функций IGMP Proxy-report
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка IGMP Querier
  • Поддержка MVR
Функции L2
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
  • Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка протокола Rapid-PVST+
  • Поддержка STP Root Guard
  • Поддержка STP Loop Guard
  • Поддержка STP BPDU Guard
  • Поддержка BPDU Filtering
  • Поддержка Spanning Tree Fast Link option
  • Поддержка Loopback Detection (LBD)
  • Изоляция портов
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
  • Поддержка Layer 2 Protocol Tunneling (L2PT)
  • Поддержка ERPS (G.8032v2)

Функции L3 Multicast
  • IGMP proxy (RFC 4605)
  • IGMP proxy fast-leave
Функции L3
  • Поддержка статических IPv4-, IPv6-маршрутов
  • Поддержка протоколов динамической маршрутизации RIPv1/2, OSPFv2/3
  • Поддержка протокола VRRP
    Функции Link Aggregation
    • Создание групп LAG
    • Объединение каналов с использованием LACP
    • Поддержка LAG Balancing Algorithm
    Сервисные функции
    • Виртуальное тестирование кабеля (VCT)
    • Диагностика оптического трансивера
    Поддержка IPv6
    • Функциональность IPv6 Host
    • Совместное использование IPv4, IРv6
    Функции обеспечения безопасности
    • DHCP Snooping
    • Опция 82 протокола DHCP
    • Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
    • Проверка подлинности по портам на основе IEEE 802.1x
    • Guest VLAN
    • Система предотвращения DoS-атак
    • Сегментация трафика
    • Фильтрация DHCP-клиентов
    • Предотвращение атак BPDU
    • PPPoE Intermediate agent
    • IP Source Guard
    • Dynamic ARP Inspection
    • DHCPv6 Snooping
    • IPv6 Source Guard
    • Поддержка функции IPv6 ND Inspection
    • Поддержка функции IPv6 RA Guard
    Списки управления доступом ACL
    • L2-L3-L4 ACL (Access Control List)
    • IPv6 ACL
    • ACL на основе:
      • Порта коммутатора
      • Приоритета IEEE 802.1p
      • VLAN ID
      • EtherType
      • DSCP
      • Типа IP-протокола
      • Номера порта TCP/UDP
      • Содержимого пакета, определяемого пользователем (User Defined Bytes)
    Основные функции качества обслуживания (QoS) и ограничения скорости
    • Ограничение скорости на портах (shaping)
    • Ограничение скорости (policing) согласно алгоритмам sr-TCM и tr-TCM
    • Поддержка класса обслуживания IEEE 802.1p
    • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
    • Настройка приоритета IEEE 802.1p для VLAN управления
    • Классификация трафика на основании ACL
    • Назначение меток CoS/DSCP на основании ACL
    • Перемаркировка меток DSCP в CoS
    • Перемаркировка меток CoS в DSCP
    • Назначение VLAN на основании ACL
    OAM
    • IEEE 802.3ah, Ethernet OAM
    • IEEE 802.3ah Unidirectional Link Detection (UDLD) — протокол обнаружения однонаправленных линков
    Основные функции управления
    • Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
    • Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
    • Протокол SNMP
    • Интерфейс командной строки (CLI)
    • Web-интерфейс
    • Syslog
    • SNTP (Simple Network Time Protocol)
    • Traceroute
    • LLDP (IEEE 802.1ab) + LLDP MED
    • Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q
    • Поддержка авторизации вводимых команд с помощью сервера TACACS+
    • Поддержка IPv4/IPv6 ACL для управления устройством
    • Управление доступом к коммутатору – уровни привилегий для пользователей
    • Блокировка интерфейса управления
    • Локальная аутентификация
    • Фильтрация IP-адресов для SNMP
    • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
    • Клиент Telnet, клиент SSH
    • Сервер Telnet, сервер SSH
    • Поддержка макрокоманд
    • Журналирование вводимых команд по протоколу TACACS+
    • Автоматическая настройка DHCP
    • DHCP Relay (поддержка IРv4)
    • DHCP Relay Option 82
    • Сервер DHCP
    • Добавление тега PPPoE Circuit-ID
    • Flash File System
    • Команды отладки
    • Механизм ограничения трафика в сторону CPU
    • Шифрование пароля
    • Ping (поддержка IPv4/IPv6)
    • Поддержка статических маршрутов IPv4/IPv6
    • Поддержка нескольких версий файлов конфигурации
    Функции мониторинга
    • Статистика интерфейсов
    • Поддержка мониторинга загрузки CPU по задачам и очередям
    • Мониторинг загрузки оперативной памяти (RAM)
    • Мониторинг температуры
    • Мониторинг TCAM
      Стандарты MIB/IETF
      • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure– RFC 1212 Concise MIB Definitions
      • RFC 1213 MIB II
      • RFC 1215 MIB Traps Convention
      • RFC 1493, 4188 Bridge MIB
      • RFC 1157, 2571-2576 SNMP MIB
      • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
      • RFC 2465 IPv6 MIB
      • RFC 2737 Entity MIB
      • RFC 4293 IPv6 SNMP Mgmt Interface MIB
      • Private MIB
      • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
      • RFC 2668 802.3 MAU MIB
      • RFC 2674, 4363 802.1p MIB
      • RFC 2233, 2863 IF MIB
      • RFC 2618 RADIUS Authentication Client MIB
      • RFC 4022 MIB для TCP
      • RFC 4113 MIB для UDP
      • RFC 3289 MIB для Diffserv
      • RFC 2620 RADIUS Accounting Client MIB
      • RFC 768 UDP
      • RFC 791 IP
      • RFC 792 ICMPv4
      • RFC 2463, 4443 ICMPv6
      • RFC 793 TCP
      • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
      • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
      • RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
      • RFC 826 ARP
      • RFC 854 Telnet
      • МЭК 61850
      Физические характеристики
      • Питание:
        • 36-72 В DC
      • Максимальная потребляемая мощность - 48 Вт
      • Тепловыделение - 48 Вт
      • Аппаратная поддержка Dying Gasp - нет
      • Рабочая температура окружающей среды - от -20 до +50 °С
      • Температура хранения - от -40 до +70 °С
      • Рабочая влажность - не более 80%
      • Активное охлаждение,2 вентилятора
      • Исполнение - 19", 1U
      • Размеры (ШxГxВ) - 430x44x280 мм
      • Масса - 3,98 кг

      1Значения указаны для односторонней передачи
      2Mac-based vlan и sQinQ используют общие аппаратные ресурсы
      MES2448_DC
      Ethernet-коммутатор MES2448, 48 портов 10/100/1000 Base-T, 4 порта 10GBase-R (SFP+)/1000Base-X (SFP), L3, 48V DC
      SPM35-220/12
      Плата питания SPM35-220/12, 220V AC, 35W
      FH-SB3512CDL20
       SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
      FH-SB5312CDL20
       SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
      FH-SPB321TCDL20
       SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
      FH-SPB231TCDL20
       SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
      FH-SP311TCDL20
       SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM
      EMS-MES-access
      Опция EMS-MES-access системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES-1000, MES-2000
      ECCM-MES2448_DC
      Опция ECCM-MES2448_DC системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES2448_DC
      Комплект крепления в 19"стойку
      Комплект крепления в 19"стойку
      Руководство по эксплуатации (по запросу поставляется на CD-диске)
      Руководство по эксплуатации (по запросу поставляется на CD-диске)
      Сертификат
      Сертификат
      Паспорт
      Паспорт
      Шнур питания 48В
      Шнур питания 48В
      Сертификаты на гарантию, замену, техподдержку
      Скачать регламенты
      Продление гарантийного обслуживания, MES2448_DC (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
      [ для нового оборудования ]
      до 2 лет +15% от цены оборудования
      EW-MES2448_DC-2Y
      до 3 лет +25% от цены оборудования
      EW-MES2448_DC-3Y
      до 5 лет +40% от цены оборудования
      EW-MES2448_DC-5Y
      Продление гарантийного обслуживания, MES2448_DC (используется при покупке для ранее приобретенного оборудования)
      [ для уже купленного оборудования ]
      на 1 год +12% от цены оборудования
      EW-MES2448_DC-1Y
      Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - MES2448_DC - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
      1 год +6% от цены оборудования
      SC-MES2448_DC-B-1Y
      3 года +15% от цены оборудования
      SC-MES2448_DC-B-3Y
      5 лет +32% от цены оборудования
      SC-MES2448_DC-B-5Y
      Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, MES2448_DC (услуга оказывается при наличии действующей гарантии)
      1 год +30% от цены оборудования
      NBS-MES2448_DC-1Y
      3 годa +75% от цены оборудования
      NBS-MES2448_DC-3Y
      5 лет +93,75% от цены оборудования
      NBS-MES2448_DC-5Y
      Обучение в Академии Eltex
      Базовый курс Академии Eltex: Использование коммутаторов Eltex
      Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
      Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
      [MES] Автоматическое обновление и конфигурация на MES1400/MES2400
      Для успешного автообновления коммутатор должен находиться в заводской конфигурации.

      После ввода команд:

      console# delete startup-config
      console# reload

      Конфигурация будет сброшена к заводской и начнется процесс загрузки ПО, начального загрузчика и конфигурации.

      Процесс автообновления состоит из следующих этапов:

      1. В пакете DHCP Discover коммутатор запрашивает поддерживаемые опции.

      Поддерживаемые опции автоконфигурирования для коммутаторов серии MES24xx:

           43 - Vendor Specific

           66 - Server-Name

           67 - Bootfile-Name

      1. В пакете DHCP ACK в соответствии с настройками сервер предоставляет коммутатору запрашиваемую информацию(ПО, начальный загрузчик, конфигурация, IP адрес TFTP сервера).
      2. Коммутатор загружает ПО в неактивную область и boot файл, затем перезагружается.
      3. После перезагрузки коммутатор загружает файл конфигурации, затем перезагружается.



      Настройка isc dhcp-server возможна с помощью нескольких опций. Примеры конфигурации сервера:

      # Пример настройки с опцией 66-67

      option tftp-server code 66 = string;
      option bootfile-name code 67 = string;

      shared-network "net" {



          subnet 192.168.2.0 netmask 255.255.255.0 {

              range 192.168.2.10 192.168.2.99;



               option tftp-server "192.168.2.1";             # IP-адресс TFTP сервера

               option bootfile-name "mes2400-1026-R2.iss";   # Имя файла ПО



               option routers 192.168.2.1;

               option subnet-mask 255.255.255.0;

               option broadcast-address 192.168.2.254;

          }

      }



      # Пример настройки с опцией 43

      option space vendor_43;
      option vendor_43.image-name_43 code 1 = string;
      option vendor_43.bootfile-name_43 code 2 = string;
      option vendor_43.configfile-name_43 code 3 = string;
      option vendor_43.tftp-server_43 code 4 = string;



      shared-network "net" {



          subnet 192.168.2.0 netmask 255.255.255.0 {

              range 192.168.2.10 192.168.2.99;



              vendor-option-space vendor_43;

              option vendor_43.image-name_43 "mes2400-1026-R2.iss";      # Имя файла ПО

              option vendor_43.bootfile-name_43 "mes2400-1026-R2.boot";  # Имя начального загрузчика

              option vendor_43.configfile-name_43 "startup.conf";         # Имя файла конфигурации

              option vendor_43.tftp-server_43 "192.168.2.1";             # IP-адрес TFTP сервера



              option routers 192.168.2.1;

              option subnet-mask 255.255.255.0;

              option broadcast-address 192.168.2.254;

          }

      }



      Примечание:

      Порядок загрузки файлов: Boot -> Файл ПО -> Config

      Файл ПО не загружается, если версия загружаемого ПО совпадает с версией текущей прошивки.

      Boot не загружается, если имя загружаемого boot файла совпадает с именем ранее загруженного файла boot с помощью DHCP опций.

      Конфигурация не загружается, если у коммутатора имеется конфигурация в startup-config.

      Источник:
      docs.eltex-co.ru

      [MES] Конфигурация DHCP Relay на MES1400/MES2400
      Коммутаторы поддерживают функции DHCPRelayагента. Задачей DHCPRelayагента является передача DHCP-пакетов от клиента к серверу и обратно в случае, если DHCP-сервер находится в од-ной сети, а клиент в другой. Другой функцией является добавление дополнительных опций в DHCP-запросы клиента (например, опции 82).

      Принцип работы DHCP Relay агента на коммутаторе: коммутатор принимает от клиента DHCP-запросы, передает эти запросы серверу от имени клиента (оставляя в запросе опции с требуемыми клиентом параметрами и, в зависимости от конфигурации, добавляя свои опции). Получив ответ от сервера, коммутатор передает его клиенту.Совместная работа dhcprelay и dhcpsnooping в текущей версии невозможна.

      Пример настройки коммутатора:

      console# configure terminal

      console(config)# vlan 2-3

      console(config-vlan-range)# vlan active

      console(config-vlan-range)# exit

      console(config)# interface vlan 2

      console(config-if)# ip add 192.168.2.2 255.255.255.0

      console(config-if)# no shutd

      console(config-if)# exit

      console(config)# int vl 3

      console(config-if)# ip add 192.168.1.2 255.255.255.0

      console(config-if)# no shutd

      console(config-if)# exit

      console(config)# service dhcp-relay

      console(config)# ip dhcp server 192.168.1.1

      console(config)# interface gigabitethernet 0/1

      console(config-if)# switchport mode access

      console(config-if)# switchport access vlan 2

      console(config-if)# interface gigabitethernet 0/2

      console(config-if)# switchport mode access

      console(config-if)# switchport access vlan 3

      Источник:
      docs.eltex-co.ru

      [MES] Настройка функций DHCP Snooping, IP Source Guard и IP ARP inspection на MES1400/MES2400
      Видео-инструкция по настройке функций DHCP Snooping, IP Source Guard и IP ARP inspection на MES1400/MES2400

      Источник:
      docs.eltex-co.ru

      [MES] Загрузка/выгрузка конфигурации с/на TFTP-сервер на MES1400/ MES2400
      Для того, чтобы произвести загрузку/выгрузку файла конфигурации с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

      Для загрузки файла первоначальной конфигурации с TFTP сервера необходимо в командной строке CLI ввести команду:

      console# copy tftp:// xxx.xxx.xxx.xxx/File_Name startup-config

      где

      • xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка конфигурационного файла;
      • File_Name – имя конфигурационного файла;

      и нажать Enter.

      Для выгрузки файла первоначальной конфигурации на TFTP сервер необходимо в командной строке CLI ввести следующую команду:

      console# copy startup-config tftp:// xxx.xxx.xxx.xxx/File_Name

      где

      • xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, на который будет производиться выгрузка конфигурационного файла;
      • File_Name – имя конфигурационного файла;

      и нажать Enter.

      Источник:
      docs.eltex-co.ru

      [MES] Загрузка первоначальной конфигурации (startup config) на устройство MES1400 MES2400
      Для выполнения загрузки файла начальной конфигурации startup config на коммутатор необходимо воспользоваться командой

      Для выполнения загрузки файла начальной конфигурации startup config на коммутатор необходимо воспользоваться командой


      console# copy tftp://x.x.x.x/test.conf startup-config



      Имя файла конфигурации на сервере обязательно должно быть с расширением ".conf".



      В начале файла конфигурации необходимо добавить строку с символом «!».

      Источник:
      docs.eltex-co.ru

      [MES] Мониторинг параметров окружения на MES1400/2400
      Для мониторинга параметров окружения коммутатора, таких как состояние вентиляторов, температурные значения термодатчика, утилизация CPU и др. используется команда:

      Для мониторинга параметров окружения коммутатора, таких как состояние вентиляторов, температурные значения термодатчика, утилизация CPU и др. используется команда:

      Пример для MES2408C AC:

      console# show env all

      RAM Threshold : 100%
      Current RAM Usage : 75%
      CPU utilization : Enabled
      CPU Threshold : 100%
      CPU Usage for 5 sec : 4%
      CPU Usage for 1 min : 2%
      CPU Usage for 5 min : 2%
      Min power supply : 100v
      Max power supply : 230v
      Current power supply : 230v
      Max Temperature : 80C
      Min Temperature : -30C
      Current Temperature : 32C
      Flash Threshold : 100%
      Current Flash Usage : 68%
      Mgmt Port Routing : Disabled
      Reset-button mode : Enabled
      CPU tasks utilization : Enabled

      Task name 5 seconds 1 minute 5 minutes
      --------- --------- -------- ---------
      TMR#         0%        0%        0%
      PKTT         0%        0%        0%
      VcmT         0%        0%        0%
      SMT          0%        0%        0%
      CFA          0%        0%        0%
      IPDB         0%        0%        0%
      L2DS         0%        0%        0%
      BOXF         0%        0%        0%
      ERRD         0%        0%        0%
      ELMT         0%        0%        0%
      EOAT         0%        0%        0%
      FMGT         0%        0%        0%
      AstT         0%        0%        0%
      PIf          0%        0%        0%
      LaTT         0%        0%        0%
      CMNT         0%        0%        0%
      VLAN         0%        0%        0%
      GARP         0%        0%        0%
      FDBP         0%        0%        0%
      SnpT         0%        0%        0%
      QOS          0%        0%        0%
      SMGT         0%        0%        0%
      CPUU         0%        0%        0%
      BAKP         0%        0%        0%
      RT6          0%        0%        0%
      IP6          0%        0%        0%
      PNG6         0%        0%        0%
      RTM          0%        0%        0%
      IPFW         0%        0%        0%
      UDP          0%        0%        0%
      ARP          0%        0%        0%
      PNG          0%        0%        0%
      SLT          0%        0%        0%
      SAT          0%        0%        0%
      TCP          0%        0%        0%
      RAD          0%        0%        0%
      TACT         0%        0%        0%
      DHRL         0%        0%        0%
      DHC          0%        0%        0%
      DCS          0%        0%        0%
      PIA          0%        0%        0%
      L2SN         0%        0%        0%
      HST          0%        0%        0%
      HRT1         0%        0%        0%
      HRT2         0%        0%        0%
      HRT3         0%        0%        0%
      CLIC         2%        0%        0%
      CTS          0%        0%        0%
      SSH          0%        0%        0%
      LLDP         0%        0%        0%
      LBD          0%        0%        0%
      LOGF         0%        0%        0%
      SNT          0%        0%        0%
      STOC         0%        0%        0%
      HWPK         0%        0%        0%
      MSR          0%        0%        0%

      Dry contacts states

      Pair State
      ---- ---------

      Dying Gasp status : Enabled

      Также вывод параметров доступен блочно. Например, для мониторинга утилизации CPU можно использовать команду:

      console# show env cpu

      CPU utilization : Enabled

      CPU Threshold : 100%

      CPU Usage for 5 sec : 5%

      CPU Usage for 1 min : 2%

      CPU Usage for 5 min : 2%

      Для мониторинга доступны следующие блоки:

      console# show env CPU

      console# show env RAM

      console# show env dry-contacts

      console# show env dying-gasp

      console# show env flash

      console# show env power

      console# show env reset-button

      console# show env tasks

      console# show env temperature

      Источник:
      docs.eltex-co.ru

      [MES] Настройка приветствия для неавторизованных пользователей на коммутаторах MES1400/2400
      Для настройки приветствия неавторизованных пользователей при подключении к коммутатору требуется в глобальном режиме конфигурации выполнить команду:

      console(config)# banner exec



      коммутатор предложит ввести текст приветствия,который должен быть ограничен 1024 символами и заканчиваться на "@", пример:



      console# conf t

      console(config)# banner exec

      Enter the banner text up to 1024 characters. End with symbol '@'

      _________________________________________________

      _________________________________________________

      !Hello!Hello!Hello!Hello!Hello!Hello!Hello!Hello!

      _________________________________________________

      _________________________________________________

      console(config)# exit

      console# exit

      <134> 15-Jan-1970 04:29:56.080 CLI-6-User admin logged out from console

      login: admin

      Password:



      <129> 15-Jan-1970 04:29:59.660 CLI-1-Attempt to login as admin via console Succeeded



      _________________________________________________

      _________________________________________________

      !Hello!Hello!Hello!Hello!Hello!Hello!Hello!Hello!

      _________________________________________________

      _________________________________________________



      <134> 15-Jan-1970 04:29:59.670 CLI-6-User admin logged in via console

      console#

      Источник:
      docs.eltex-co.ru

      [MES] Обновление ПО через CLI на MES1400/MES2400
      Для того, чтобы произвести обновление ПО с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

      Настройки терминальной программы при подключении к коммутатору через последовательный порт:

      • выбрать соответствующий последовательный порт.
      • установить скорость передачи данных – 115200 бит/с.
      • задать формат данных: 8бит данных, 1 стоповый бит, без контроля четности.
      • отключить аппаратное и программное управление потоком данных.
      • задать режим эмуляции терминала VT100 (многие терминальные программы используют данный режим эмуляции терминала в качестве режима по умолчанию).

      Загрузка файла системного ПО в энергонезависимую память коммутатора.

      • Для моделей коммутаторов MES1428, MES2408, MES2428, MES3708P используются файлы системного ПО и начального загрузчика mes2400-xxxx-xxx.iss, mes2400-xxxx-xxx.boot.
      • Для моделей коммутаторов MES2424 используются файлы системного ПО и начального загрузчика mes2424-xxxx-xxx.iss, mes2424-xxxx-xxx.boot.
      • Для моделей коммутаторов MES2448 используются файлы системного ПО и начального загрузчика mes2448-xxxx-xxx.iss, mes2448-xxxx-xxx.boot.

      1. Загрузка файла начального загрузчика в энергонезависимую память коммутатора

      Для загрузки файла начального загрузчика необходимо в командной строке CLI ввести следующую команду:

      #console copy tftp://<ip-address>/filename boot,

      где

      • <ip-address> — IP-адрес TFTP-сервера, с которого будет производиться загрузка файла начального загрузчика;
      • filename — имя файла начального загрузчика.

      Процесс копирования выглядит следующим образом:

      console# copy tftp://<ip-address>/filename.boot boot

      Erasing bootloader sector and starting copy operation...

      ...Completed: 10 %...

      ...Completed: 20 %...

      ...Completed: 30 %...

      ...Completed: 40 %...

      ...Completed: 50 %...

      ...Completed: 60 %...

      ...Completed: 70 %...

      ...Completed: 80 %...

      ...Completed: 90 %...

      Copied tftp://<ip-address>/filename.boot ==> boot

      Если загрузка файла начального загрузчика прошла успешно, то появится сообщение вида:

      Copied tftp://<ip-address>/filename.boot ==>boot

      Перейти к пункту 2 инструкции.

      Если процесс обновления прерывается сообщением %Copied invalid bootloader file, то нужно проверить целостность файла начального загрузчика на tftp-сервере.

      Если процесс обновления прерывается сообщением %Unable to copy remote bootloader file, то нужно проверить:

      • Доступность tftp-сервера
      • Наличие файла и его соответствие модели устройства.

      После устранения ошибок нужно повторить загрузку файла начального загрузчика и перейти к пункту 2.

      2. Загрузка файла системного ПО в энергонезависимую память коммутатора

      Для загрузки файла системного ПО необходимо в командной строке CLI ввести следующую команду:

      #console copy tftp://<ip-address>/filename.iss image,

      где

      • <ip-address>—IP-адрес TFTP-сервера, с которого будет производиться загрузка файла системного ПО;
      • filename—имяфайла системного ПО.

      Процесс копирования выглядит следующим образом:

      console# copy tftp://<ip-address>/filename.iss image

      Erasing bootloader sector and starting copy operation...

      ...Completed: 10 %...

      ...Completed: 20 %...

      ...Completed: 30 %...

      ...Completed: 40 %...

      ...Completed: 50 %...

      ...Completed: 60 %...

      ...Completed: 70 %...

      ...Completed: 80 %...

      ...Completed: 90 %...

      Copied tftp://<ip-adress>/filename.iss image ==> image

      Если загрузка файла системного ПО прошла успешно, то появится сообщение вида:

      Copied tftp://<ip-address>/filename.iss ==>image

      Перейти к пункту 3 инструкции.

      Если процесс обновления прерывается сообщением %Copied invalid image, то нужно проверить целостность файла начального загрузчика на tftp-сервере.

      Если процесс обновления прерывается сообщением %Unable to copy remote image, то нужно проверить:

      • Доступность tftp-сервера
      • Наличие файла и его соответствие модели устройства.

      После устранения ошибок нужноповторитьзагрузку файла системного ПО и перейти к пункту 3.

      3. Выбор файла системного ПО, который будет активен после перезагрузки коммутатора

      По умолчанию файл системного ПО загружается в неактивную область памяти (Inactive image) и будет активным после перезагрузки коммутатора.

      4. Перезагрузка коммутатора

      Для выполнения перезагрузки необходимо выполнить команду reload.

      Источник:
      docs.eltex-co.ru

      [MES] Особенности downgrade ПО коммутаторов MES1400/MES2400
      Ввиду расширения функционала, а также по причине усовершенствования синтаксиса тех или иных команд от версии к версии могут возникнуть изменения в формате представления настроек устройства.

      В данной статье отображены изменения в синтаксисе команд, начиная от версии 10.2.6, которые могут повлиять на предоставление сервисов и поведение устройства (в т.ч доступ до коммутатора) при downgrade версии ПО. В случае с обновлением версии ПО предусмотрен автоматический переход к новому синтаксису команд без вмешательства оператора. Для предотвращения изменений в работе функционала, претерпевших изменение синтаксиса или логики работы в новых версиях, downgrade требуется производить по следующей методике:

      1. Перед началом downgrade версии ПО требуется в startup-config загрузить конфигурацию предыдущей версии ПО (со старым синтаксисом);
      2. Сменить образ ПО (если требуется, предварительно загрузить его в неактивный образ ПО);
      3. Не сохраняя конфигурации перезагрузить устройство.
      • Изменения в логике отображения команды no shutdown в конфигурации при переходе с 10.2.7 (и выше) на версии ниже 10.2.7 :

      По причине смены формата конфигурации между версиями 10.2.6.2 (и ниже) и 10.2.7 (и выше) , которые затронули логику отображения команды no shutdown на портах, при откате версии ПО все порты перейдут в состояние shutdown. При downgrade версии в startup-config должна лежать конфигурация предыдущей версии ПО с явно прописанной командой no shutdown на всех портах.

      • Изменение в синтаксисе команд ААА при переходе с 10.2.6 (и выше) на версии ниже 10.2.6:

      Изменен синтаксис команд login authenthication, enable authenthicationкоторые приведены к виду aaa authenthication {login | enable}. Для того,чтобы при downgrade на версию 10.2.6 (и ниже) команды аутентификации отработали корректно, в startup-config требуется записать настройки в старом формате:

      1 Особенности downgrade ПО коммутаторов MES1400 MES2400

      • Изменения в синтаксисе команды logging-file и logging-server в конфигурации при переходе с 10.2.7.2 (и выше) на версии ниже 10.2.7.2 :

      Синтаксис команд logging-file | logging-server <priority> приведен к виду logging-file | logging-server <facility> <severity>. Для того, чтобы при откате на версию ниже 10.2.7.2 команды логирования работали корректно, необходимо в startup-config записать команды в старом формате:

      2 Особенности downgrade ПО коммутаторов MES1400 MES2400

      3  Особенности downgrade ПО коммутаторов MES1400 MES2400



      Источник:
      docs.eltex-co.ru

      [MES] Отключение кнопки "F" на MES1400/MES2400
      Кнопка "F" - функциональная кнопка для перезагрузки устройства и сброса к завод-ским настройкам:
      • при нажатии на кнопку длительностью менее 10 с. происходит пере-загрузка устройства;
      • при нажатии на кнопку длительностью более 10 с. происходит сброс настроек устройства до заводской конфигурации.

      Отключить кнопку можно командой:

      console(config)# reset-button disable

      Чтобы запретить сброс устройства к заводским настройкам, но разрешить перезагрузку, следует ввести команду:

      console(config)# reset-button reset-only

      Источник:
      docs.eltex-co.ru

      [MES] Резервирование конфигурации на TFTP-сервере для MES1400/2400
      Коммутаторы MES позволяют резервировать конфигурацию на TFTP-сервере по таймеру или при сохранении текущей конфигурации.

      Настройка:

      1) Включаем автоматическое резервирование конфигурации на сервере

      console(config)# backup auto



      2) Указываем сервер, на который будет производиться резервирование конфигурации.

      console(config)# backup server tftp://10.10.10.1



      3) Указываем путь расположения файла на сервере

      console(config)# backup path backup.conf

      Примечание: При сохранении к префиксу будет добавляться текущая дата и время в формате ггггммддччммсс.



      4) Включаем сохранение истории резервных копий

      console(config)# backup history enable



      5) Указываем промежуток  времени, по истечении которого будет осуществляться автоматическое резервирование конфигурации, в минутах.

      console(config)# backup time-period 500



      6) Включаем резервирование конфигурации при сохранении пользователем конфигурации

      console(config)# backup write-memory



      Команды show backup и show backup history позволяют посмотреть информацию о настройках резервирования конфигурации и об удачных попытках резервирования на сервере.

      Источник:
      docs.eltex-co.ru

      [MES] Диагностика возможных проблем при работе с РоЕ устройствами MES1400 MES2400
      Модели коммутаторов MES с суффиксом ‘P’ в обозначении поддерживают электропитание устройств по линии Ethernet в соответствии с рекомендациями IEEE 802.3af (PoE) и IEEE 802.3at (PoE+). Эксплуатировать коммутаторы необходимо только с заземленным корпусом.

      При возникновении проблем с питанием PoE устройств понять возможную причину проблемы можно, используя команды:

      1)  Команда позволяющая посмотреть состояние электропитания всех интерфейсов, поддерживающих питание по линии PoE:

      Команда позволяющая посмотреть состояние электропитания всех интерфейсов, поддерживающих питание по линии PoE:

      Из вывода видно, что на девятом порту находится РоЕ устройство класса 3.

      2) Посмотреть состояние электропитания конкретного интерфейса можно следующей командой:

      show power inline [проблемный порт]

      Из вывода в динамике, используя счетчики ошибок, можно определить возможные причины конфликтов в подаче PoE. Пример:

      Из вывода в динамике, используя счетчики ошибок, можно определить возможные причины конфликтов в подаче PoE

      Status Оперативное состояние электропитания порта. Возможные значения:
      Off - питание порта выключено административно
      Searching – питание порта включено, ожидание подключения PoE-устройства
      On – питание порта включено и есть присоединеннное PoE-устройство
      Fault – авария питания порта. PoE-устройство запросило мощность большую, чем
      доступно или потребляемая PoE-устройством мощность превысила заданный предел.
      Overload Counter Счетчик количества случаев перегрузки по электропитанию
      Short Counter Счетчик случаев короткого замыкания

      Invalid Signature Counter

      Счетчик ошибок классификации подключенных PoE-устройств
      Power Denied Counter Счетчик случаев отказа в подаче электропитания
      MPS Absent Counter Счетчик случаев прекращения электропитания из-за отключения питаемого устройства


      3) Следующая команда отображает характеристики потребления мощности всех PoE-интерфейсов устройства:

      show power inline consumption

      Пример вывода команды:

      Следующая команда отображает характеристики потребления мощности всех PoE-интерфейсов устройства

      Каждая отдельная проблема с подачей питания по PoЕ требуют индивидуальной подхода к решению, проблема может быть на стороне конечного устройства РоЕ, кабеля или коммутатора.

      При обращении в службу технической поддержки необходимо предоставить выводы вышеперечисленных команд, а также  команды show bootv, sh logiging

      Источник:
      docs.eltex-co.ru

      [MES] Запуск вывода отладок debug в консоль или удаленную сессию на MES1400/ MES2400
      На коммутаторах серии 14хх/24хх есть возможность запуска отладочных команд debug. Перед запуском команд следует настроить вывод отладочной информации в локальную сессию по консоли, в удаленную сессию или в файл на флеш.

      Настройки в локальную сессию (при подключении по консоли):

      config#debug-logging console

      console(config)#debug console



      Вывод в текущую удаленную сессию:



      console#debug terminal take



      console(config)#debug console



      Вывод информации в файл

      console(config)#debug-logging file

      Файл с логами находится в директории dir LogDir/Debug

      Источник:
      docs.eltex-co.ru

      [MES] Недоступность по управлению (telnet/ssh) на устройство MES1400 MES2400
      Бывают случаи, когда коммутаторы недоступны удаленно, при этом услуги клиентам предоставляются.

      Что требуется выяснить:

      1) После каких действий возникла проблема. Сама по себе или после настроек?

      2) Отвечает ли коммутатора на icmp, snmp?

      3) Подключиться консолью и выполнить следующие команды:

      show tech-support

      dump task name

      dump sockets

      Результаты выполнения команд сохранить в отдельный файл. Для восстановления управления перезагрузить устройство по питанию.

      Источник:
      docs.eltex-co.ru

      [MES] Остановка выполнения команд на MES1400 MES2400
      Выполнение команд можно остановить двойным нажатием на клавишу Esc.

      Выполнение команд можно остановить двойным нажатием на клавишу Esc.

      Источник:
      docs.eltex-co.ru

      [MES] Просмотр детализированной статистики загрузки процессора MES24xx MES1428
      При эксплуатации коммутаторов в сетях клиентов могут возникать ситуации, когда на коммутаторе фиксируется высокая загрузка CPU ~ 80-100%.

      Клиенты обращаются в службу поддержки с просьбой помочь разобраться, что вызывает такую аномально высокую загрузку. Для анализа ситуации службе поддержки требуется информация по процессам, статистике и утилизации CPU,  полученная в момент проблемы.



      Команды необходимо выполнять в момент проблемы  5 раз с интервалом 20 секунд:

      show env cpu

      show cpu rate limit

      show env tasks



      Далее снять:

      show tech-sup

      Источник:
      docs.eltex-co.ru

      [MES] Просмотр информации об установленном трансивере (серийный номер, тип, входную/выходную мощность и др) на MES1400 MES2400
      Для этого необходимо воспользоваться командой: console# show fiber-ports optical-transceiver {gigabitethernet gi_port | tengigabitethernet te_port}

      Для этого необходимо воспользоваться командой:

      console# show fiber-ports optical-transceiver {gigabitethernet gi_port | tengigabitethernet te_port}

      Пример:

      console# show fiber-ports optical-transceiver gi0/9

      Port        Temp  Voltage   Current   Output       Input         LOS  Transceiver

                  [C]   [V]       [mA]      Power        Power              Type

                                            [mW / dBm]  [mW / dBm]

      ----------- ------ ------- -------- ------------- -------------- ---- -------------

      gi1/0/9     23.6   3.304    22.550   0.27 / -5.65  0.00 / -40.00  Yes   Fiber

      Temp - Internally measured transceiver temperature

      Voltage - Internally measured supply voltage

      Current - Measured TX bias current

      Output Power - Measured TX output power in milliWatts/dBm

      Input Power - Measured RX received power in milliWatts/dBm

      LOS - Loss of signal

      N/A - Not Available, N/S - Not Supported, E - error

      Transceiver information:

      Vendor name: OEM

      Serial number: S1C53253701826

      Part number: APSB53123CDS20

      Vendor revision: 1.00

      Connector type: SC

      Transceiver type: SFP/SFP+

      Compliance code: 1000BASE-BX10

      Laser wavelength: 1550 nm

      Transfer distance: 20000 m

      Diagnostic: Supported

      Источник:
      docs.eltex-co.ru

      [MES] Просмотр статистики порта на MES1400 MES2400
      Команда, которая позволяет посмотреть статистику по пакетам на физическом интерфейсе

      Команда, которая позволяет посмотреть статистику по пакетам на физическом интерфейсе

      console# show interfaces counters [interface-id]

      Например,

      sh interfaces counters GigabitEthernet 0/5

      Port

      InOctets

      InUcast

      InMcast

      InBcast

      InDiscard InErrs InHCOctet

      gi1/0/5

      110684852

      52554

      133762

      48

      5 0 110684852

      Port

      OutOctets

      OutUcast

      OutMcast

      OutBcast

      OutDiscard OutErrs OutHCOctet

      gi1/0/5

      71762424

      42121

      81577

      22

      0 0 71762424



      InOctets - Количество принятых байтов.

      InUcast -Количество принятых одноадресных пакетов.

      InMcast - Количество принятых многоадресных пакетов.

      InBcast - Количество принятых широковещательных пакетов.

      OutOctets - Количество переданных байтов.

      OutUcast - Количество переданных одноадресных пакетов.

      OutMcast - Количество переданных многоадресных пакетов.

      OutBcast - Количество переданных широковещательных пакетов

      InDiscard - Количество отброшенных пакетов на приеме

      OutDiscard - Количество отброшенных пакетов на передаче

      InErrs - Количество ошибок на приеме

      OutErrs - Количество ошибок на передаче

      InHCOctet - Количество принятых 64-битных пакетов

      OutNCOctet -  Количество переданных 64-битных пакетов

      Источник:
      docs.eltex-co.ru

      [MES] Тестирование медного кабеля с выводом результата по каждой паре на MES1400 MES2400

      console# test cable-diagnostics tdr interface GigabitEthernet 1/0/5

      Port

      Pair

      Result

      Lenght [m]

      Date

      gi1/0/5

      1-2

      Open

      1

      24-Mar-2014 10:16:22



      3-6

      Open

      1




      4-5

      Open

      1




      7-8

      Open

      1





      Обрыв на расстоянии 1м по каждой паре.

      Источник:
      docs.eltex-co.ru

      [MES] Запрет добавления дефолтного VLAN на порту на MES1400 MES2400
      Необходимо в режиме настройки Ethernet интерфейса выполнить команду:

      Необходимо в режиме настройки Ethernet интерфейса выполнить команду:

      console(config-if)# switchport forbidden default-vlan

      Источник:
      docs.eltex-co.ru

      [MES] Настройка port security MES1400 MES2400
      По умолчанию настроен режим lock. В режиме lock все динамически изученные mac-адреса переходят в состояние static.

      По умолчанию настроен режим lock. В режиме lock все динамически изученные mac-адреса переходят в состояние static.

      Пример настройки port-security в режиме lock.

      Включить функцию защиты на интерфейсе:
      console(config-if)# switchport port-security enable

      Пример настройки максимального количества MAC адресов, которое может изучить порт:

      Установить режим ограничения изучения максимального количества MAC-адресов:
      console(config-if)# switchport port-security mode max-addresses

      Задать максимальное количество адресов, которое может изучить порт, например, 10:
      console(config-if)# switchport port-security mac-limit 10

      Включить функцию защиты на интерфейсе:
      console(config-if)# switchport port-security enable

      show-команды:
      show run
      show mac-address-table

      Источник:
      docs.eltex-co.ru

      [MES] Настройка изоляции портов (protected-port) на MES1400 MES2400
      Для того, чтобы пользователи, подключенные к разным портам коммутатора, не могли обмениваться трафиком между собой необходимо воспользоваться функцией изоляция портов.

      Данная функция позволяет изолировать группу портов (в пределах одного коммутатора), находящихся в одном широковещательном домене между собой, позволяя при этом обмен трафиком с другими портами, находящимися в этом же широковещательном домене, но не принадлежащими к этой группе.

      Например, необходимо на MES2428 изолировать порты Gigabit Ethernet 0/1 и Gigabit Ethernet 0/2.

      Для этого нужно включить функцию на данных портах:

      console# configure
      console(config)# interface range GigabitEthernet 0/1-2
      console(config-if-range)# switchport protected



      Также возможно разрешить обмен трафиком только между определенными портами.

      Например, необходимо разрешить прохождение трафика между Gi0/3 и Gi0/4, при этом с другими портами данные порты не смогут обмениваться трафиком:

      console(config)# interface GigabitEthernet 0/3
      console(config-if)# port-isolation gi 0/4



      Для того, чтобы в данную группу добавить еще один порт, необходимо воспользоваться опцией "add", иначе текущая группа затрётся:

      console(config-if)# port-isolation add gi 0/5



      Получаем:

      interface gigabitethernet 0/3
      port-isolation add gi 0/4-5

      Источник:
      docs.eltex-co.ru

      [MES] Отключение DHCP-клиента на MES1400 MES2400
      console(config-if)# no ip address dhcp

      console(config-if)# no ip address dhcp

      Например, отключить DHCP-клиент на интерфейсе VLAN 2

      console(config)# interface vlan 2

      console(config-if)# no ip address dhcp

      Источник:
      docs.eltex-co.ru

      [MES] Сброс настроек интерфейса в default на MES1400 MES2400
      Выполнить команду и подтвердить её исполнение в глобальном режиме конфигурации:

      console(config)# default interface gi0/10

      Configuration for these interfaces will be set to default.

      It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y

      Источник:
      docs.eltex-co.ru

      [MES] Настройка защиты от петель (LBD) на MES1400 MES2400
      Данный механизм позволяет коммутатору обнаруживать закольцованные интерфейсы. Петля на порту обнаруживается путём отсылки коммутатором фрейма с широковещательным адресом назначения.

      Защита от петель глобально включается командой:

      console(config)# loopback-detection enable



      Также функционал необходимо включить на физическом интерфейсе командой:

      console(config-if)# loopback-detection enable



      Интервал между отправкой lbd-фреймов настраивается командой:

      console(config)# loopback-detection interval <1..60>



      По умолчанию интервал отправки равен 30 секундам.



      Для автоматического восстановления интерфейса из состояния errdisable требуется выполнить команду:

      console(config)# errdisable recovery cause loopback-detection

      Источник:
      docs.eltex-co.ru

      [MES] Настройка защиты от широковещательного шторма на MES1400 MES2400
      Шторм возникает вследствие чрезмерного количества broadcast, multicast, unknown unicast пакетов, одновременно передаваемых по сети через один порт, что приводит к перегрузке ресурсов сети и появлению задержек. Шторм может возникнуть при наличии «закольцованных» сегментов в сети Ethernet.

      Коммутатор измеряет скорость принимаемого broadcast, multicast, unknown unicast трафика для портов с включенным контролем «шторма» и отбрасывает пакеты, если скорость превышает заданное максимальное значение.

      Контроль шторма настраивается на физических интерфейсах и является рекомендованной настройкой при конфигурировании клиентских портов на коммутаторах уровня доступа.



      Для настройки storm-control необходимо глобально определить режим работы функционала:

      console(config)# storm-control mode {kbps | pps}

      По умолчанию работает режим pps.



      Для настройки контроля шторма на интерфейсе используется команда:

      console(config-if)# storm-control <traffic-type> level {kbps/pps}, где

      <traffic-type> - тип трафика: broadcast/multicast/unknown unicast;

      Kbps – лимит обработки трафика, измеряется в килобитах в секунду;

      pps – лимит обработки трафика, измеряется в пакетах в секунду;



      Для перевода интерфейса в errdisable при обнаружении шторма используется команда:

      console(config-if)# storm-control <traffic-type> action {shutdown}, где

      {shutdown} - опциональный параметр, переводящий интерфейс в состояние errdisable при превышении порога.

      Источник:
      docs.eltex-co.ru

      [MES] Настройка RSPAN MES1400 MES2400
      Оганизуем мониторинг трафика с портов GigabitEthernet 0/1, GigabitEthernet 0/2 на порт GigabitEthernet 0/3. К зеркалируемому трафику добавим vlan 200.

      config ter

      vlan 200

      vlan active

      exit

      monitor session 1 source interface gigabitethernet 0/1

      monitor session 1 source interface gigabitethernet 0/2

      monitor session 1 destination remote vlan 200

      monitor session 1 destination interface gigabitethernet 0/3

      Источник:
      docs.eltex-co.ru

      [MES] Настройка зеркалирования SPAN на коммутаторах MES1400 MES2400
      Функция зеркалирования портов предназначена для контроля сетевого трафика путем пересылки копий входящих и/или исходящих пакетов с одного или нескольких контролируемых портов на один контролирующий порт.

      При зеркалировании более одного физического интерфейса возможны потери трафика. Отсутствие потерь гарантируется только при зеркалировании одного физического интерфейса.

      Существует возможность настроить до 4-х сессий зеркалирования.

      К контролирующему порту применяются следующие ограничения:

      • Порт не может быть контролирующим и контролируемым портом одновременно;
      • IP-интерфейс должен отсутствовать для этого порта;

      К контролируемым портам применяются следующие ограничения:

      • Порт не может быть контролирующим и контролируемым портом одновременно.

      Пример настройки SPAN:

      Оганизуем мониторинг трафика с портов GigabitEthernet 0/1, GigabitEthernet 0/2 на порт GigabitEthernet 0/3.

      console(config)#monitor session 1 source interface gigabitethernet 0/1

      console(config)#monitor session 1 source interface gigabitethernet 0/2

      console(config)#monitor session 1 destination interface gigabitethernet 0/3

      В выводе команды show monitor session X, где Х - это номер сессии можно просмотреть информацию по контролирующим и контролируемым портам:



      console#show monitor session 1

      Mirroring is globally Enabled.

      Session : 1

      -------

      Source Ports

      Rx : None

      Tx : None

      Both : Gi0/1,Gi0/2

      Destination Ports : Gi0/3

      Session Status : Active

      Rspan Disabled

      Источник:
      docs.eltex-co.ru

      [MES] Настройка IGMP MES1428 MES24xx
      Функция IGMP Snooping используется в сетях групповой рассылки. Основной задачей IGMP Snooping является предоставление многоадресного трафика только для тех портов, которые запросили его.

      Пример настройки. Multicast-трафик передается в vlan 10. Клиенты за портом gi0/1.



      configure terminal

      vlan 10
      vlan active
      ip igmp snooping
      exit
      ip igmp snooping
      interface gigabitethernet 0/1
      no shutdown
      switchport general allowed vlan add 10 untagged
      switchport general pvid 10
      exit
      interface gigabitethernet 0/26
      no shutdown
      switchport general allowed vlan add 10
      exit



      Для настройки статического mrouter-порта используются команды:

      Vlan 10
      ip igmp snooping mrouter gigabitethernet 0/26



      Для запрета изучения mrouter-портов применяется команда

      vlan 10
      ip igmp snooping blocked-router gi 0/х



      Show-команды:

      show ip igmp snooping groups - показать информацию об изученных многоадресных группах, участвующих в групповой рассылке

      show ip igmp snooping mrouter - показать информацию об изученных многоадресных маршрутизаторах

      show ip igmp snooping forwarding-database - показать информацию о поступающем multicast-трафике

      Источник:
      docs.eltex-co.ru

      [MES] Запретить динамическое обучение igmp snooping mrouter порта MES1400 MES2400
      Для запрета динамического обучения mrouter порта в таблице igmp snooping нужно воспользоваться acl.  IP ACL фильтрует igmp query пакеты, таким образом запрещает изучение динамического igmp snooping mrouter порта

      Создаем смещение для использования в ACL

      console(config)#user-defined offset 1 l4 0



      Создаем IP ACL

      console(config)# ip access-list extended 1001
      console(config)# deny 2 any any user-defined offset1 0x1100 0xff00

      2 - номер протокола IGMP

      0x1100 0xff00  - фильтрация по типу пакета (IGMP Membership Query (MQ) messages )



      Создаем разрешающий IP ACL для пропуска всего трафика

      console(config)# ip access-list extended 64000



      Привязываем к оба ACL к нужному порту

      console(config)#  interface gigabitethernet 0/1
      console(config-if)# ip access-group 1001 in
      console(config-if)# ip access-group 64000 in



      C версии 10.2.6.3 для блокировки динамического обучения mrouter портов можно воспользоваться командой в контексте настройки multicast vlan



      console(config)# vlan X
      console(config-if)# ip igmp snooping
      console(config-if)# ip igmp snooping blocked-router gigabitethernet 0/x



      где gigabitethernet 0/x - даунлинк порты

      Источник:
      docs.eltex-co.ru

      [MES] Настройка IGMP snooping fast-leave host based MES1400 MES2400
      Настройка позволяет удалить запись в таблице igmp snooping для конкретного устройства за портом при получении igmp leave сообщения. Для настройки igmp snooping fast-leave необходимо выполнить следующие настройки.

      Пример настройки для мультикаст vlan 10 для порта  gigabitethernet 0/1

      (config)# snooping leave-process config-level port

      (config)# vlan 10
      console(config-vlan)#ip igmp snooping
      console(config-vlan)#ip igmp snooping fast-leave
      console(config-vlan)#ip igmp snooping sparse-mode enable

      (config)# interface gigabitethernet 0/1
      (config-if)# ip igmp snooping leavemode exp-hosttrack

      Источник:
      docs.eltex-co.ru

      [MES] Настройка MVR (Multicast vlan registration) MES1400 MES2400
      Функция «Multicast-TV VLAN» дает возможность использовать для передачи многоадресного трафика одну VLAN в сети оператора и доставлять этот трафик пользователям даже в том случае, если они не являются членами этой VLAN. С помощью функции «MVR» может быть сокращена нагрузка на сеть оператора за счет отсутствия дублирования многоадресных данных при предоставлении услуги IPTV.

      Пример настройки MVR. Аплинк порт - gigabitethernet 0/1, fastethernet 0/1 - клиентский порт.  vlan 10 - клиентский вилан, vlan 100 - мультикаст вилан



      Создаем и активируем vlan

      console(config)# vlan 10,100
      console(config-vlan)# vlan active
      console(config-vlan)# exit



      Создаем и активируем мультиксат профиль. Указываем в профиле диапазоны мультикаст групп, которые будут поступать  на коммутатор. Это обязательный шаг

      console(config)# ip mcast profile 1
      console(config-profile)# permit
      console(config-profile)# range 232.0.0.1 232.0.0.5
      console(config-profile)# profile active
      console(config-profile)# exit



      Активируем ip igmp snooping для vlan 100.

      console(config)# ip igmp snooping
      console(config)# ip igmp snooping vlan 100



      Настроить режим обработки мультикаст трафика ip

      console(config)# snooping multicast-forwarding-mode ip



      Активировать MVR и привязать к нему мультикаст профиль

      console(config)# ip igmp snooping multicast-vlan enable
      console(config)# vlan 100
      console(config-vlan)# ip igmp snooping multicast-vlan profile 1



      Выполнить настройки на портах

      console(config)# interface gigabitethernet 0/1
      console(config-if)# switchport mode trunk
      console(config-if)# exit
      console(config)# interface fastethernet 0/1
      console(config-if)# switchport mode access
      console(config-if)# switchport access vlan 10
      console(config-if)# switchport multicast-tv vlan 100
      console(config-if)# exit

      Источник:
      docs.eltex-co.ru

      [MES] Настройка ограничений для мультикаст групп (ip mcast profile) MES1400 MES2400
      Для ограничения просмотра мультикаст групп за портами абонентов можно использовать функционал ip mcast profile.

      Пример настройки

      gigabitethernet 0/1 - абонентский порт
      gigabitethernet 0/25 - аплинк порт
      vlan 10 – мультикаст
      vlan 19 -  данные



      Активируем ip igmp snooping и функцию фильтрации

      console(config)# ip igmp snooping
      console(config)# ip igmp snooping filter



      Создаем ip mcast profile

      console(config)#ip mcast profile 2
      console(config-profile)# permit
      console(config-profile)# range 225.0.0.1 225.0.0.3
      console(config-profile)# profile active



      Настроить режим обработки мультикаст трафика ip

      console(config)# snooping multicast-forwarding-mode ip



      Включаем ip igmp snooping для vlan. Активируем фильтрацию незарегестрированного мультикаста

      console(config)# vlan 10
      console(config-vlan)# ip igmp snooping
      console(config-vlan)# ip igmp snooping sparse-mode enable



      Выполняем настройки на портах

      console(config)# interface gigabitethernet 0/1
      console(config-if)# switchport general allowed vlan add 10,19
      console(config-if)# ip igmp snooping filter-profileId 2
      console(config-if)# no shutdown



      console(config)# interface gigabitethernet 0/25
      console(config-if)# switchport mode trunk
      console(config-if)# no shutdown

      Источник:
      docs.eltex-co.ru

      [MES] Настройка ограничений количества мультикаст групп на порту (IGMP Snooping limit groups) MES1400 MES2400
      Для настройки ограничения по количеству групп на порту используется команды

      Пример настройки

      gigabitethernet 0/1 - абонентский порт
      gigabitethernet 0/25 - аплинк порт
      vlan 10 – мультикаст
      vlan 19 -  данные

      Активируем ip igmp snooping и функцию фильтрации

      console(config)# ip igmp snooping
      console(config)# ip igmp snooping filter

      Включаем ip igmp snooping для vlan. Активируем фильтрацию незарегестрированного мультикаста

      console(config)# vlan 10
      console(config-vlan)# ip igmp snooping
      console(config-vlan)# ip igmp snooping sparse-mode enable

      Выполняем настройки на портах. Ограничиваем максимальное количество мультикаст групп за портом gigabitethernet 0/1 до 5

      console(config)# interface gigabitethernet 0/1
      console(config-if)# switchport general allowed vlan add 10,19
      console(config-if)# ip igmp snooping limit groups 5
      console(config)# interface gigabitethernet 0/25
      console(config-if)# switchport mode trunk
      console(config-if)# no shutdown

      Источник:
      docs.eltex-co.ru

      [MES] Настройка фильтрации незарегистрированного мультикаста MES1400 MES2400
      Мультикаст считается незарегестрированным, если его нет в таблице ip igmp snooping. Отображается таблица командой show ip igmp snooping group

      Активируем ip igmp snooping

      console(config)# ip igmp snooping



      В контексте  vlan. Активируем фильтрацию незарегестрированного мультикаста

      console(config)# vlan 10
      console(config-vlan)# ip igmp snooping
      console(config-vlan)# ip igmp snooping sparse-mode enable

      Источник:
      docs.eltex-co.ru

      [MES] Настройка PPPoE MES1400 MES2400
      Коммутаторы MES24xx, MES1428 поддерживают функцию PPPoE IA.

      Функция PPPoE IA реализована в соответствии с требованиями документа DSL Forum TR-101 и предназначена для использования на коммутаторах, работающих на уровне доступа. Функция позволяет дополнять пакеты PPPoE Discovery информацией, характеризующей интерфейс доступа. Это необходимо для идентификации пользовательского интерфейса на сервере доступа (BRAS, Broadband Remote Access Server). Управление перехватом и обработкой пакетов PPPoE Active Discovery осуществляется глобально для всего устройства и выборочно для каждого интерфейса.



      Пример настройки:

      confgure terminal
      pppoe-ia snooping
      pppoe passthrough
      !
      dcs information option enable
      !
      vlan 10
      pppoe-ia snooping
      !
      interface gigabitethernet 0/1
      switchport general allowed vlan add 10 untagged
      switchport general pvid 10
      dcs agent-circuit-identifier "%v %p %h"
      dcs remote-agent-identifier "%M"
      !
      interface gigabitethernet 0/2
      switchport general allowed vlan add 10
      port-security-state trusted
      set port-role uplink
      no shutdown

      Порт gi0/2-uplink, gi0/1-downlink

      Источник:
      docs.eltex-co.ru

      [MES] Настройка SNTP на MES1400 MES2400
      Включить источник времени sntp: clock time source ntp

      Настроить sntp-клиента для сервера 192.168.1.1:



      Sntp
      set sntp client enabled
      set sntp client addressing-mode unicast
      set sntp unicast-server ipv4 192.168.10.5



      Вручную установить параметры:

      1. Часовой пояс:

      set sntp client time-zone +07:00

      2.Формат отображения часов (hh:mm/ampm):

      set sntp client clock-format ampm

      ------------------------------------------------------------------

      Show-команды:
      show clock
      show sntp clock
      show sntp status
      show sntp statistics

      Источник:
      docs.eltex-co.ru

      [MES] Настройка и работа системного журнала Syslog MES1400 MES2400
      Видео по настройке и работе системного журнала Syslog для MES1400 MES2400

      Источник:
      docs.eltex-co.ru

      [MES] Настройка фильтрации PVST, Rapid PVST stp bpdu MES1400 MES2400
      Для фильтрации PVST, Rapid PVST stp bpdu на коммутаторах MES14xx/24xx необходимо использовать MAC ACL. Команда spanning-tree bpdufilter фильтрует stp bpdu для режимов STP/RSTP/MST (DST MAC 01:80:c2:00:00:00 )

      Настройка MAC ACL для фильтрации PVST, Rapid PVST stp bpdu (DST MAC 01:00:0c:cc:cc:cd)

      mac access-list extended 1
      deny any host 01:00:0c:cc:cc:cd

      mac access-list extended 100

      interface gigabitethernet 0/23
      mac access-group 1 in
      mac access-group 100 in

      Источник:
      docs.eltex-co.ru

      [MES] Настройка RADIUS-авторизации на MES1400 MES2400
      Протокол RADIUS используется для аутентификации, авторизации и учета. Сервер RADIUS использует базу данных пользователей, которая содержит данные проверки подлинности для каждого пользователя. Таким образом, использование протокола RADIUS обеспечивает дополнительную защиту при доступе к ресурсам сети, а также при доступе к самому коммутатору.
      1. Для начала необходимо указать ip-адрес radius-сервера и указать key:

      console(config)# radius-server host 192.168.2.1 key test

      1. Далее установить способ аутентификации для входа в систему по протоколу radius:

      console(config)# aaa authentication login radius local

      Примечание: На коммутаторах серии 1400 и 2400 используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 10.2.8 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке

      1. Установить способ аутентификации при повышении уровня привилегий:

      console(config)# aaa authentication enable radius enable

      Чтобы не потерять доступ до коммутатора (в случае недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

      1. Создать учетную запись:

      console(config)# username test password test privilege 15

      1. Задать пароль на доступ в привилегированный режим:

      console(config)# enable password test

      Источник:
      docs.eltex-co.ru

      [MES] Настройка TACACS-авторизации на MES1400 MES2400
      Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству.
      1. Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

      console(config)# tacacs-server host 192.168.2.1 key secret

      1. Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

      console(config)# aaa authentication login tacacs local

      Примечание: На коммутаторах серии 1400 и 2400 используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 10.2.8 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке

      1. Установить способ аутентификации при повышении уровня привилегий:

      console(config)# aaa authentication enable tacacs local

      Чтобы не потерять доступ до коммутатора (в случае недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

      1. Создать учетную запись:

      console(config)# username test password test privilege 15

      1. Задать пароль на доступ в привилегированный режим:

      console(config)# enable password test

      Источник:
      docs.eltex-co.ru

      [MES] Настройка авторизации вводимых команд через Tacacs+ на MES1400 MES2400
      Данный функционал позволяет запускать авторизацию для каждой вводимой пользователем команды на Tacacs+-сервере.

      Пример конфигурации:

      1.Добавить Tacacs-сервер, задать ключ и выбрать тип ASCII

      console(config)# tacacs-server host 192.168.11.2 key secret
      console(config)# tacacs-server authentication type ascii



      2.Включить авторизацию вводимых команд на сервере Tacacs+:

      console(config)# aaa authorization command 1 tacacs
      console(config)# aaa authorization command 7 tacacs
      console(config)# aaa authorization command 15 tacacs



      В данном примере авторизация команд настраивается для всех трех уровней привилегий.

      В случае недоступности Tacacs-сервера авторизация команд прекращается - будут недоступны все команды.

      Если добавить метод local:

      console(config)# aaa authorization command 1 tacacs local
      console(config)# aaa authorization command 7 tacacs local
      console(config)# aaa authorization command 15 tacacs local

      То в случае недоступности сервера все команды будут доступны без авторизации.

      Источник:
      docs.eltex-co.ru

      [MES] Настройка ARP Inspection на MES1400 MES2400
      Функция контроля протокола ARP (ARP Inspection) предназначена для защиты от атак с использованием протокола ARP (например, ARP-spoofing – перехват ARP-трафика). Контроль протокола ARP осуществляется наосновании таблицы соответствий DHCPsnooping или статических соответствий IP- и MAC-адресов, заданных для группы VLAN.

      Пример настройки на основании статических соответствий IP- и MAC-адресов.

      Включить контроль протокола ARP и добавить в список статическое соответствие IP- и MAC-адресов для соответствующей группы VLAN.

      console(config)# ip arp inspection enable
      console(config)# ip arp inspection vlan 398
      console(config)# ip source binding 00:11:22:33:44:55 vlan 398 192.168.2.10 interface gigabitethernet 0/10

      По умолчанию все интерфейсы «недоверенные».

      Для того,  чтобы добавить интерфейс в список доверенных при использовании контроля протокола ARP, необходимо для интерфейса выполнить команду:

      console(config-if)# port-security-state trusted
      console(config-if)# set port-role uplink

      Пример настройки на основании таблицы соответствий DHCP snooping

      Включить контроль протокола ARP и функцию DHCP snooping для соответствующей группы VLAN.

      console(config)# ip dhcp snooping
      console(config)# ip dhcp snooping vlan 398
      console(config)# ip arp inspection
      console(config)# ip arp inspection vlan 398

      На порт, за которым находится DHCP-север необходимо ввести настройку:

      console(config-if)# set port-role uplink
      console(config-if)# port-security-state trusted

      Источник:
      docs.eltex-co.ru

      [MES] Настройка IP source guard на MES1400 MES2400
      Функция защиты IP-адреса (IP Source Guard) предназначена для фильтрации трафика, принятого с интерфейса, на основании таблицы соответствий DHCP snooping и статических соответствий IP Source Guard. Таким образом, IP Source Guard позволяет бороться с подменой IP-адресов в пакетах.

      Поскольку функция контроля защиты IP-адреса использует таблицы соответствий DHCP snooping, имеет смысл использовать данную функцию, предварительно настроив и включив DHCP snooping.

      Пример настройки

      Включить функцию защиты IP-адреса для фильтрации трафика на основании таблицы соответствий DHCP snooping и статических соответствий IP Source Guard. Интерфейс в 398-й группе VLAN:

      console(config)# ip dhcp snooping
      console(config)# ip dhcp snooping vlan 398

      Создать статическую запись в таблице соответствия для интерфейса, например, для gigabitethernet 0/10: IP-адрес клиента – 192.168.2.10, его MAC-адрес – 00:11:22:33:44:55:

      console(config)# ip source binding 00:11:22:33:44:55 vlan 398 192.168.2.10 interface gigabitethernet 0/10

      Включить функцию защиты IP-адреса для интерфейса gigabitethernet 0/10:

      console(config-if)# ip verify source port-security
      console(config-if)# port-security-state trusted

      На порт, за которым находится DHCP-север необходимо ввести настройку:

      console(config-if)# set port-role uplink
      console(config-if)# port-security-state trusted

      Источник:
      docs.eltex-co.ru

      [MES] Настройка Management ACL на MES1400 MES2400
      Management ACL фильтрует трафик управления (ssh/telnet/snmp/http/https), который предназначается коммутатору (dst mac/ip коммутатора) и применяется глобально.

      В Management ACL создаются только разрешающие правила. Всё что под них не попадает – запрещено.

      • Разрешить прохождение всего трафика из сети 10.10.10.0 /24 в VLAN 100
      • Разрешить доступ до web-сервера с хоста 30.30.30.1
      • Все остальное запретить (неявное правило deny any any)

      console(config)# authorized-manager ip-source 10.10.10.0 255.255.255.0
      interface gigabitethernet 0/1-24 vlan 100
      console(config)# authorized-manager ip-source 30.30.30.1 255.255.255.255
      interface gigabitethernet 0/1-24 service https

      Источник:
      docs.eltex-co.ru

      [MES] Правила конфигурации IPv4/IPv6/MAC ACL MES1400 MES2400
      Правила конфигурации:
      1. Каждый ACL содержит только 1 правило.
      2. Несколько ACL можно привязать к одному интерфейсу.
      3. Порядок отработки правил определяется по приоритету правила , указанному в ACL, при равенстве приоритетов - по номеру ACL.
      4. ACL автоматически снимается с интерфейса при изменении в нем правила.
      5. Максимальное число ACL – 100 IP/IPv6 и 100 MAC.
      6. На данный момент поддерживается только входящее направление на интерфейсах(in).
      7. В стандартных IP ACL возможна фильтрация только по префиксам, в расширенных ACL – по дополнительным параметрам.
      8. После того, как любой ACL будет привязан к интерфейсу, для этого интерфейса применится правило implicit deny any any.

      Пример настройки фильтрации padi/pado через User-defined offset:

      console(config)# user-defined offset 1 ethtype 0
      console(config)# mac access-list extended 1
      console(config-ext-macl)# deny 00:00:00:00:00:01 ff:ff:ff:ff:ff:00 any user-defined offset1 0x8863 0xffff
      console(config-ext-macl)#  ex
      console(config)# interface gigabitethernet 0/1
      console(config-if)# mac access-group 1 in

      Для прохождения остальных пакетов на интерфейсе требуется добавить второй ACL, разрешающий прохождение пакетов, не попадающих под правило фильтрации padi/pado:

      console(config)# mac access-list extended 2
      console(config-ext-macl)# permit any any
      console(config-ext-macl)#  ex
      console(config)# interface gigabitethernet 0/1
      console(config-if)# mac access-group 2 in

      Источник:
      docs.eltex-co.ru

      [MES] Маркировка трафика меткой COS/DSCP при помощи Policy на MES1400 MES2400
      Создаем IP ACL, указываем трафик, над которым будут производиться действия

      console(config)# ip access-list extended 1001
      console(config-ext-nacl)# permit ip any any

      Создаем Class-map, привязываем к нему ACL, устанавливаем COS=5

      console(config)# class-map 1001
      console(config-cls-map)# match access-group ip 1001
      console(config-cls-map)# set class 1001 regen-priority 5 group-name qos1

      Создаем Policy-map, привязываем к нему ACL, устанавливаем DSCP=46

      console(config)# policy-map 1001
      console(config-ply-map)# set policy class 1001 default-priority-type ipDscp 46

      Настраиваем пользовательский интерфейс, привязываем Class-map.

      console(config)# interface fastethernet 0/1
      console(config-if)#  ip access-group 1001 in

      Настраиваем uplink, разрешаем перемаркировку COS

      console(config)# interface fastethernet 0/2
      console(config-if)#  qos map regen-priority-type vlanPri enable

      Источник:
      docs.eltex-co.ru

      [MES] Ограничение скорости входящего/исходящего трафика на порту для коммутаторов MES1400 MES2400
      Для этого необходимо в режиме настройки Ethernet-интерфейса выполнить следующие команды.

      Для ограничения входящего трафика:

      console(config-if)# rate-limit input <rate>

      , где rate скорость трафика в кбит/с.

      Примечание: значение rate должно быть кратно 16 и должно находиться в пределах 16 - 4194288 кбит/с.

      Для ограничения исходящего трафика:

      console(config-if)# rate-limit output <rate>

      , где rate скорость трафика в кбит/с

      Примечание: значение rate должно быть кратно 16 и должно находиться в пределах 16 - 1000000 кбит/с.

      Источник:
      docs.eltex-co.ru

      [MES] Ограничение скорости входящего трафика на основании Policy Перейти к концу метаданных MES1400 MES2400
      Данный функционал позволяет ограничить скорость только для выбранного трафика

      Создать ACL для классификации трафика по порту:

      console(config)# mac access-list extended 1
      console(config-ext-macl)# permit any any

      Прикрепить ACL на требуемый порт (gi0/2)

      console(config)# interface gi 0/2
      console(config-if)# mac access-group 1 in

      Создать Class-map, привязать ACL к ней

      console(config)# Class-map 1001
      console(config-cls-map)# match access-group mac-access-list 1

      console(config-cls-map)# set class 1010

      Создать meter и указать ограничение в kbps

      console(config)# meter 1
      console(config-meter)# meter-type avgRate cir 10000 kbps

      Создать Policy-map, привязать к ней class-map, а также привязать созданный ранее meter

      console(config)# Policy-map 1001

      console(config-ply-map)# set policy class 1010 default-priority-type ipdscp 0
      console(config-ply-map)# set meter 1 exceed-action drop

      exceed-action drop - всё что выше ограничения, то отбрасываем

      Источник:
      docs.eltex-co.ru

      [MES] Очереди для принимаемого на CPU трафика MES1400 MES2400 MES 3708P
      Распределение очередей для принимаемого на CPU трафика для MES1400/2428x/2408x/3708P и MES2424/2448:

      Распределение очередей для принимаемого на CPU трафика для MES1400/2428x/2408x/3708P

      Сервис
      Номер очереди
      DHCP relay, Firewall (уведомление о начале атаки), L2PT,EOAM 1
      Port Security (уведомление о превышении ограничения), незарегистрированный мультикаст(режим IP based IGMP/MLD snooping) 2
      DHCP client, DHCPv4/v6 snooping, IPv6 NDP 3
      ARP, PPPoE IA 4
      EAPOL, IGMP/MLD snooping 5
      Трафик с MAC DA коммутатора 6
      Зарезервировано 7
      BPDU,LBD, Slow Protocol(LACP) 8

      Распределение очередей для принимаемого на CPU трафика для MES2424/2448:

      Сервис
      Номер очереди
      Сервис
      Номер очереди
      Прочий трафик 1
      Firewall (уведомление о начале атаки) 2
      Незарегистрированный мультикаст (в режиме Pbased IGMP/MLD) 7
      Port Security (уведомление о превышении ограничения) 8
      DHCP Client/Snooping 12
      PPPoE IA Snooping 12
      DHCP Server/Relay 15
      EAPOL 16
      L2 Protocol Tunneling 16
      LLDP 18
      OAM 20
      IPv6 ND Inspection 21
      ARP Inspection 22
      IGMP/MLD Snooping 24
      Пакеты с MAC DA коммутатора 25
      Slow protocols (LACP) 30
      BPDU 31
      Loopback detection 31
      Stacking 32

      Источник:
      docs.eltex-co.ru

      [MES] Настройка Port-Channel на MES1400 MES2400
      Устройство поддерживает два режима работы группы портов (port-channel) – статическая группа и группа, управляемая по протоколу LACP.

      Рассмотрим настройку статических групп.

      Необходимо выполнить следующее:

      1) Включаем работу LAG глобально на коммутаторе:

      console#configure terminal
      console(config)#set port-channel enable

      2) Активируем группу,в которую будем включать интерфейсы:

      console(config)#interface port-channel 1
      console(config-if)#no shutdown
      console(config-if)#exit

      3) Перейти в режим конфигурирования порта:

      console(config)# interface GigabitEthernet0/1

      4) Настроить статическую группу:

      console(config-if)# channel-group 1 mode on , где

      1 – Номер группы;

      On – добавить порт в статическую группу.

      Примечание: В port-channel можно добавлять порты только одного типа.



      Рассмотрим настройку LACP-группы в режиме active.

      В режиме active порты коммутатора являются инициаторами согласования по протоколу LACP. На встречной стороне порт должен быть настроен как в режиме active, так и в режиме passive.

      Необходимо выполнить следующее:

      1) Включаем работу LAG глобально на коммутаторе:

      console#configure terminal
      console(config)#set port-channel enable

      2) Активируем группу,в которую будем включать интерфейсы:

      console(config)#interface port-channel 2
      console(config-if)#no shutdown
      console(config-if)#exit

      3) Перейти в режим конфигурирования порта:

      console(config)# interface GigabitEthernet0/2

      4) Настроить статическую группу:

      console(config-if)# channel-group 2 mode active , где

      2 – Номер группы;

      active – добавить порт в статическую группу в режиме active.



      Рассмотрим настройку LACP-группы в режиме passive.

      В режиме passive порты коммутатора не являются инициаторами согласования по протоколу LACP, находится в режиме ожидания пакетов LACP со встречной стороны. На встречной стороне порт может быть настроен в режиме active, иначе соединение не установится.

      Необходимо выполнить следующее:

      1) Включаем работу LAG глобально на коммутаторе:

      console#configure terminal
      console(config)#set port-channel enable

      2) Активируем группу,в которую будем включать интерфейсы:

      console(config)#interface port-channel 3
      console(config-if)#no shutdown
      console(config-if)#exit

      3) Перейти в режим конфигурирования порта:

      console(config)# interface GigabitEthernet0/3

      4) Настроить статическую группу:

      console(config-if)# channel-group 3 mode passive , где

      3 – Номер группы;

      passive – добавить порт в статическую группу в режиме passive.



      Примечание: начиная с версии 10.2.6 настройки:

      console#configure terminal
      console(config)#set port-channel enable
      console(config)#interface port-channel 2
      console(config-if)#no shutdown

      будут включены по-умолчанию.

      Источник:
      docs.eltex-co.ru

      [MES] Настройка Syslog и SNMP trap по событию Dying Gasp для MES1400 MES2400
      Технология "Dying gasp" позволяет проинформировать администратора сети при отключении питания от коммутатора через отправку syslog сообщения или snmp-trap, а также с помощью пакетов ethernet OAM.

      Если коммутатор аппаратно поддерживает технологию "Dying gasp", то есть возможность настроить отправку сообщения по протоколу syslog или snmp trap в момент отключения электропитания от устройства.

      Информация о том, какие устройства аппаратно поддерживают Dying gasp, можно найти в "Руководстве пользователя" в таблице 9 – Основные технические характеристики.



      1) Настраиваем SYSLOG сервер на устройстве. В примере используется настройка для local 0, severity от 1 до 7

      console(config)# logging-server 128 ipv4 192.168.2.2
      console(config)# logging-server 129 ipv4 192.168.2.2
      console(config)# logging-server 130 ipv4 192.168.2.2
      console(config)# logging-server 131 ipv4 192.168.2.2
      console(config)# logging-server 132 ipv4 192.168.2.2
      console(config)# logging-server 133 ipv4 192.168.2.2
      console(config)# logging-server 134 ipv4 192.168.2.2
      console(config)# logging-server 135 ipv4 192.168.2.2



      2) Настраиваем отправку SNMP trap. Community private, сервер 192.168.2.2

      console(config)# snmp user SimpleUser
      console(config)# snmp community index 1 name private security SimpleUser
      console(config)# snmp group SimpleGroup user SimpleUser security-model v2c
      console(config)# snmp access SimpleGroup v2c read iso write iso notify iso
      console(config)# snmp view iso 1 included
      console(config)# snmp targetaddr SimpleHost param SimpleParams 192.168.2.2 taglist SimpleTag
      console(config)# snmp targetparams SimpleParams user SimpleUser security-model v2c message-processing v2c
      console(config)# snmp notify SimpleNotify tag SimpleTag type Trap



      3) Для отправки информации по Dying gasp необходимо обязательно настроить OAM на порту

      console(config)# set ethernet-oam enable
      console(config)# interface gigabitethernet 0/2
      console(config-if)# ethernet-oam enable

      Источник:
      docs.eltex-co.ru

      [MES] Восстановление коммутатора при некорректном обновлении ПО MES1400 MES2400
      Если в процессе обновления вместе с версией ПО не был обновлен начальный загрузчик, то коммутатор не сможет загрузиться корректно. Порты не перейдут в UP.

      Для восстановления коммутатора понадобиться ПК с tftp-сервером и доступ к коммутатору через консольный порт.

      Процесс восстановления сбросит устройство к заводским настройкам.



      Процесс восстановления:

      1) Подключаем консольный кабель и открываем терминальную программу (например, PUTTY).  Соединяем сетевую карту ПК с любым портом коммутатора. Перезагружаем коммутатор по питанию

      2) В момент загрузки при появлнии в выводе терминала  "Autoboot in 3 seconds " в течение трех секунд  нужно ввести eltex

      В зависимости от версии uboot устройство переходит или сразу в uboot  ( ">>") или в меню начального загрузчика . Если коммутатор перешел сразу в режим uboot  (">>"),  то перейти к пункту 5

      3) В начальном загрузчике нажать  сочетание клавиш ctrl+shift+6  и ввести пароль eltex

      4) Выбрать Аdvanced menu, нажав клавишу 6

      4) Зайти в Shell, нажав клавишу 1.

      5) Далее требуется ввести команды по загрузке актуальной версии ПО и начального загрузчика.

      192.168.2.1 - ip addess ПК с tftp server

      192.168.2.2 - ip addess коммутатора

      mes2400-1021-R1.boot - название файла boot на tftp

      mes2400-1021-R1.iss - название файла ПО на tftp



      setenv ipaddr 192.168.2.2
      setenv serverip 192.168.2.1
      rtk network on

      ping 192.168.2.1



      tftp 0x81000000 mes2400-1021-R1.boot
      sf probe 0
      sf erase 0xb4000000 0x80000
      sf write 0x8100005c 0xb4000000 $(filesize)

      tftp 0x81000000 mes2400-1021-R1.iss
      sf erase 0xb4140000 0xa00000
      sf write 0x81000000 0xb4140000 $(filesize)

      reset

      Источник:
      docs.eltex-co.ru
