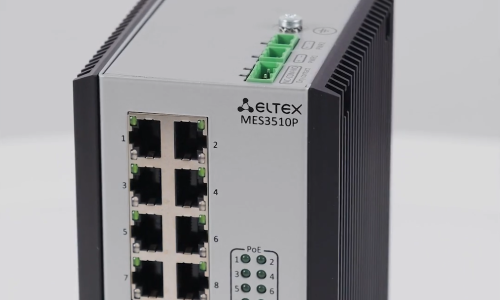

MES3510P - это промышленный 12-ти портовый гигабитный L3 коммутатор поддержкой PoE/PoE+ и суммарным бюджетом 240 Вт. Cпособен работать при экстремально низких температурах (температура окружающей среды - от -40 до +70°С). Обладает сертификатами ударозащиты(IEC 60068-2-27) и электромагнитной совместимости(EN 61000-4-2(3-6), EN 61000-4-8). Для использования доступно 8х10/100/1000BASE-T (PoE/PoE+) и 4х100BASE-FX/1000BASE-X (SFP).

ОКПД2 КТРУ: 26.30.11.110-00000041

Артикул: MES3510P

Отзывов:

Цена:

Скидка с первого заказа!

Гарантия до 5 лет

Мы дилер №1 Eltex

Дежурный менеджер

Сытый Александр

afs@eltexcm.ru

+7 (903) 599 20 48

Порты UPLINK	4
Особенности	PoE
Уровень коммутатора	L3
MAC-таблица	16K
В реестре Минпромторга (ТОРП)	Да
Downlink кол-во портов	8
Тип Downlink портов	RJ-45
Downlink скорость портов	1G
Разъем для АКБ	–
POE	+
Кол-во устройств в стеке	Не поддерживается
Питание	DC
Тип аплинка	1G
Размер коробки ШхВхГ, мм	2100 x 1300 x 1750
Вес брутто, кг	1.71

Промышленный коммутатор

Коммутатор MES3510P - уже третий коммутатор в линейке индустриальных коммутаторов. В отличии от MES3508(P), коммутатор MES3510P более производительный 24 Гбит/с, максимальная потребляемая мощность PoE 260 Вт.

Пропускная способность до 24 Гбит/c
Неблокируемая коммутационная матрица
Коммутаторы уровня L3
Пассивное охлаждение
Поддержка Multicast (IGMP Snooping, MVR)
Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)

Промышленные коммутаторы ЭЛТЕКС MES3510P предназначены для организации защищенных отказоустойчивых сетей передачи данных на объектах, где необходимо выполнение требований по обеспечению устойчивости к воздействиям различного вида: температурным, механическим, вибрации и др. Данные коммутаторы имеют в своем составе гигабитные порты 10/100/1000BASE-T с поддержкой PoE/PoE+ , а также комбинированные порты 10/100/1000BASE-T/1000BASE-X/100BASE-FX для опционального подключения оптического кабеля.

Интерфейсы

8х10/100/1000BASE-T (PoE/PoE+)
4х100BASE-FX/1000BASE-X (SFP)
1xКонсольный порт RS-232 (RJ-45)

Производительность

Пропускная способность - 24 Гбит/с
Производительность на пакетах длиной 64 байта¹ - 17,8 MPPS
Объем буферной памяти - 1,5 Mбайт
Объем ОЗУ (DDR3) - 512 Mбайт
Объем ПЗУ (RAW NAND) - 512 Mбайт
Таблица MAC-адресов - 16384
Количество ARP-записей² - 4023
Таблица VLAN - 4094
Количество L2 Multicast-групп - 4091
Количество правил SQinQ - 3006 (ingress/egress)
Количество правил ACL - 3006
Количество маршрутов L3 IPv4 Unicast³ - 12866
Количество маршрутов L3 IPv6 Unicast³ - 3222
Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)³ - 3876
Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)³ - 1006
Количество VRRP-маршрутизаторов - 255
Максимальный размер ECMP-групп - 8
Количество VRF - 16 (включая VRF по умолчанию)
Количество L3-интерфейсов - 2048
Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
Качество обслуживания QoS - 8 выходных очередей на порт
Размер Jumbo-фреймов - 10240 Байт

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back Pressure)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo Frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (SPAN, RSPAN)

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические записи MAC (Static MAC Entries)
Логирование событий MAC Flapping

Поддержка VLAN

Поддержка Voice VLAN
Поддержка 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP

Функции L2 Multicast

Поддержка профилей Multicast
Поддержка статических Mullticast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP snooping Fast Leave на основе хоста/порта
Поддержка Pim-Snooping
Поддержка функции IGMP proxy-report
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier
Поддержка MVR

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка STP Multiprocess
Поддержка PVSTP+
Поддержка RPVSTP+
Поддержка Spanning Tree Fast Link option
Поддержка STP Root Guard
Поддержка STP Loop Guard
Поддержка BPDU Filtering
Поддержка STP BPDU Guard
Поддержка Loopback Detection (LBD) на основе VLAN
Поддержка ERPS (G.8032v2)
Поддержка Flex-link
Поддержка Private VLAN, Private VLAN Trunk
Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

Статические IP-маршруты
Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP² (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
Поддержка протокола BFD (для BGP)
Address Resolution Protocol (ARP)
Поддержка Proxy ARP
Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
Поддержка протокола VRRP
Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
Балансировка нагрузки ECMP
Поддержка функции IP Unnumbered
Поддержка протокола GRE
Поддержка VRF

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm
Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

Функциональность IPv6 Host
Совместное использование IPv4, IPv6

Сервисные функции

Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера
Green Ethernet

Функции обеспечения безопасности

Защита от несанкционированных DHCP-серверов (DHCP Snooping)
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection
First Hop Security
Поддержка sFlow
Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
Проверка подлинности по портам на основе 802.1x
Guest VLAN
Система предотвращения DoS-атак
Сегментация трафика
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
Фильтрация NetBIOS/NetBEUI
PPPoE Intermediate Agent

ACL (Списки управления доступом)

L2-L3-L4 ACL (Access Control List)
Поддержка Time-Based ACL
IPv6 ACL
ACL на основе:
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS)

Статистика QoS
Ограничение скорости на портах (shaping, policing)
Поддержка класса обслуживания 802.1p
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Управление полосой пропускания
Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
Три цвета маркировки
Назначение меток CoS/DSCP на основании ACL
Назначение меток VLAN на основании ACL
Настройка приоритетов 802.1p для VLAN управления
Перемаркировка DSCP to CoS, CoS to DSCP
Назначение меток 802.1p DSCP для протокола IGMP

ОАМ/CFM

802.3ah Ethernet Link OAM
Dying Gasp
802.1ag Connectivity Fault Management (CFM)
802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SCP
Перенаправление вывода команд CLI в произвольный файл на ПЗУ
Протокол SNMP
SNTP (Simple Network Time Protocol)
NTP (Network Time Protocol)
Интерфейс командной строки (CLI)
Web-интерфейс
Syslog
Traceroute
LLDP (802.1ab) + LLDP MED
Возможность обработки трафика управления с двумя заголовками 802.1Q
Поддержка авторизации вводимых команд с помощью сервера TACACS+
Управление доступом к коммутатору – уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Функция Change of Authorization (CoA)
Сервер SSH, сервер Telnet
Клиент SSH, клиент Telnet
Удаленный запуск команд посредством SSH
Поддержка SSL
Поддержка макрокоманд
Журналирование вводимых команд
Системный журнал
Автоматическая настройка DHCP
DHCP Relay (Option 82)
DHCP Option 12
DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
Сервер DHCP
Добавление тега PPPoE Circuit-ID
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование пароля
Восстановление пароля
Ping (поддержка IPv4/IPv6)
Сервер DNS (Resolver)

Функции мониторинга

Статистика интерфейсов
Удаленный мониторинг RMON/SMON
Поддержка IP SLA
Поддержка мониторинга загрузки CPU по задачам и по типу трафика
Мониторинг оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM

Стандарты MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 1271,1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 3289 DIFFSERV MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
RFC 793 TCP
RFC 2474, 3260 Определение поля DS в заголовке IPv4 и Ipv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
RFC 826 ARP
RFC 854 Telnet
МЭК 61850

Физические характеристики и условия окружающей среды

Напряжение питания:
- с включенной функцией PoE: 45~57 В DC
- с отключенной функцией PoE: 20-57 В DC
Максимальная потребляемая мощность (с учетом нагрузки PoE): 260 Вт
Бюджет мощности PoE: 240 Вт (для приложений 802.3at, рекомендуемое напряжение питания 54–56 В DC)
Тепловыделение - 20 Вт
Защита от обратной полярности
Реле сигнализации: один релейный выход аварийной сигнализации: 1 A 24 В DC
Рабочая температура окружающей среды от -40 до +70° С
Температура хранения от -50 до +85° С
Влажность от 5 до 95% (без конденсации)
Пассивное охлаждение
Корпус: металлический, IP30
Вид размещения: DIN-рейка, для настенного монтажа (в дополнительной комплектации)
Габариты (ШхВхГ), мм: 85х175х115
Вес: 1,74 кг

Стандарты и сертификаты

Безопасность UL 508
Электромагнитная совместимость:
- EN 55022 Класс A
- EN 61000-4-2 (ESD) Level 3
- EN 61000-4-3 (RS) Level 3
- EN 61000-4-4 (EFT) Level 3
- EN 61000-4-5 (Surge) Level 3
- EN 61000-4-6 (CS) Level 3
- EN 61000-4-8
Применение на объектах энергетики:
- IEC 61850-3
- IEEE 1613
Удар: IEC 60068-2-27
Свободное падение: IEC 60068-2-32
Внешние механические воздействия: 0,5-55 Гц, 1g, одиночные удары 3g

¹ Значение указано для односторонней передачи ²Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
³ Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
⁴Поддержка протокола BGP предоставляется по лицензии

Документация

Мониторинг и управление Ethernet-коммутаторами MES по SNMP. Версия 4.0.18.4

PDF / 2 Mb

Мониторинг и управление Ethernet-коммутаторами MES по SNMP. Версия 4.0.19

PDF / 2 Mb

Руководство по сообщениям Syslog

PDF / 1003 Kb

Руководство по эксплуатации web-конфигуратора MES23xx/MES33xx/MES35xx/MES5324

PDF / 15 Mb

Руководство по эксплуатации. Версия 4.0.18.4

PDF / 8 Mb

Руководство по эксплуатации. Версия 4.0.19

PDF / 9 Mb

Описание

Краткая техническая информация

PDF / 2 Mb

Краткая техническая информация

PDF / 2 Mb

Краткая техническая информация по сопутствующим блокам питания

PDF / 3 Mb

Программное обеспечение

Версия ПО 4.0.18.4 R1

ZIP / 26 Mb

Версия ПО 4.0.19 R3

ZIP / 26 Mb

Инструкция по обновлению версии ПО в сетевых коммутаторах MES23xx, MES33xx, MES35xx и MES5324

Сертификаты

Сертификаты транспортной безопасности предоставляются по запросу. Для получения консультации обращайтесь в коммерческий отдел.

Декларация ТР ТС

PDF / 775 Kb

Приказ Минпромторга РФ №4989 о подтверждении статуса ТКО отечественного производства

PDF / 509 Kb

Приказ Минпромторга РФ №737 от 9.03.2022 о присвоении статуса ТКО отечественного производства

PDF / 1 Mb

Сертификат связи ОС-1-СПД-2650

PDF / 4 Mb

Сертификат связи ОС-6-СПД-2733

PDF / 11 Mb

Сертификат связи ОС-6-СПД-3086

PDF / 6 Mb

Сертификат соответствия ГОСТ Р МЭК 61850-3-2005

PDF / 2 Mb

3D модель

3D модель MES3510P

STEP / 639 Kb

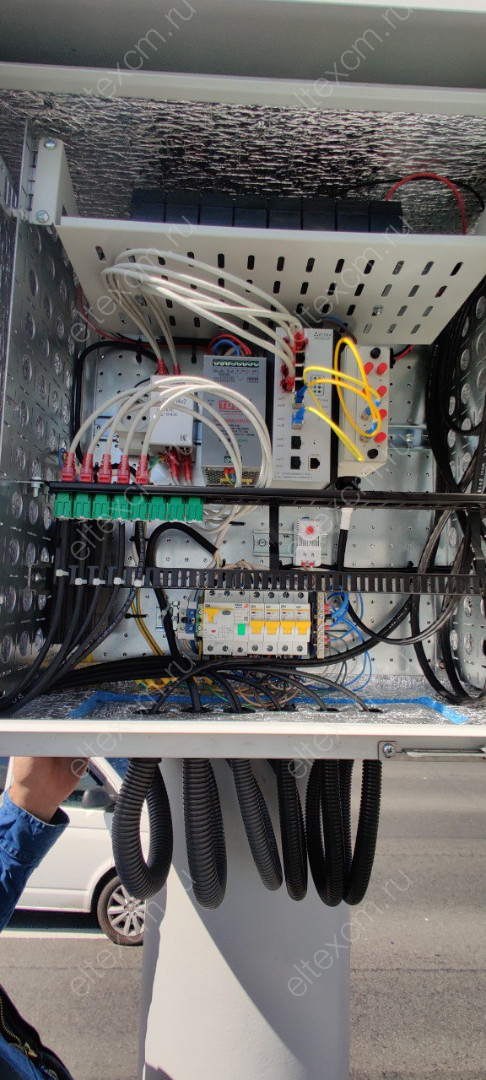

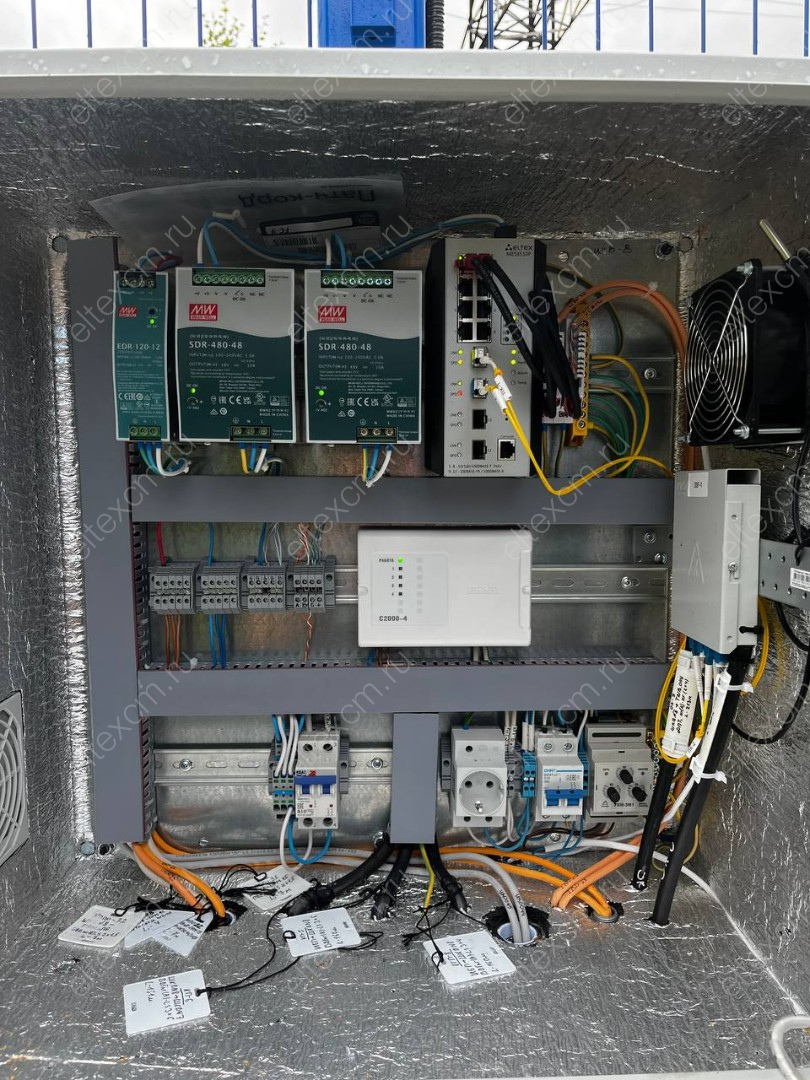

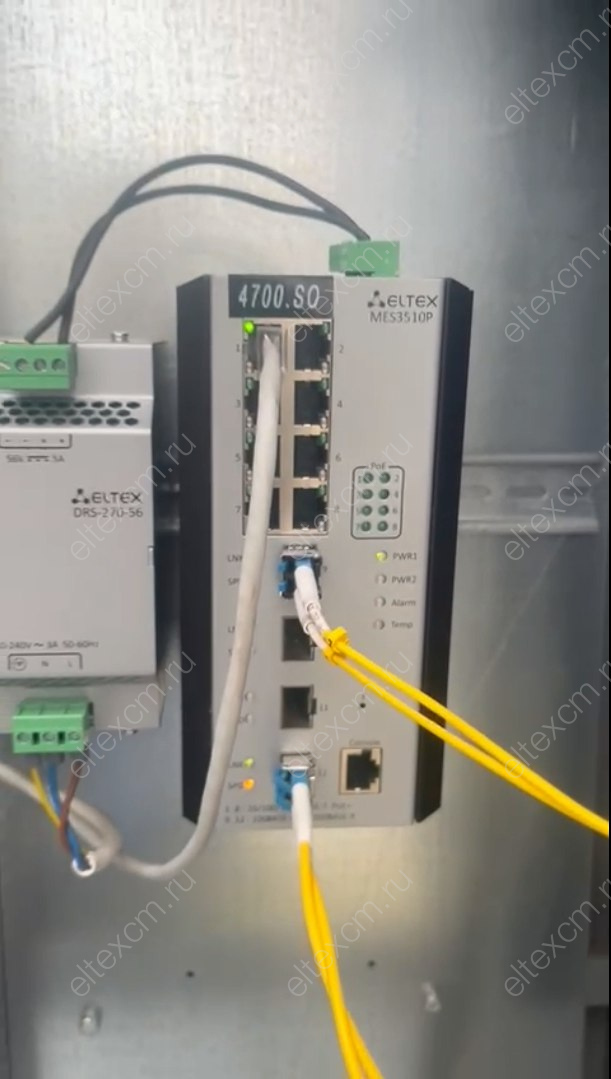

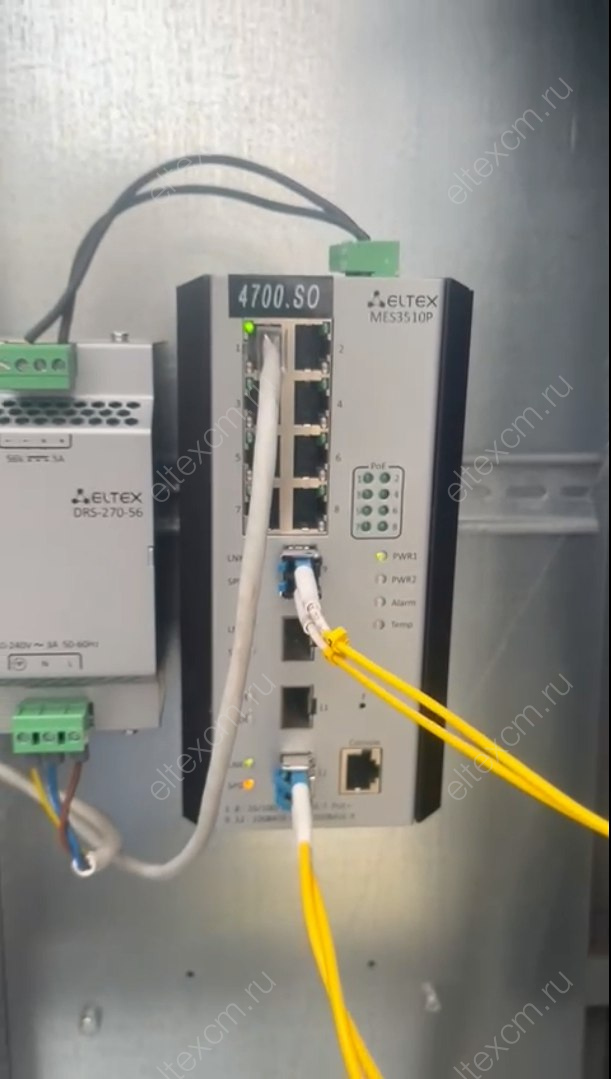

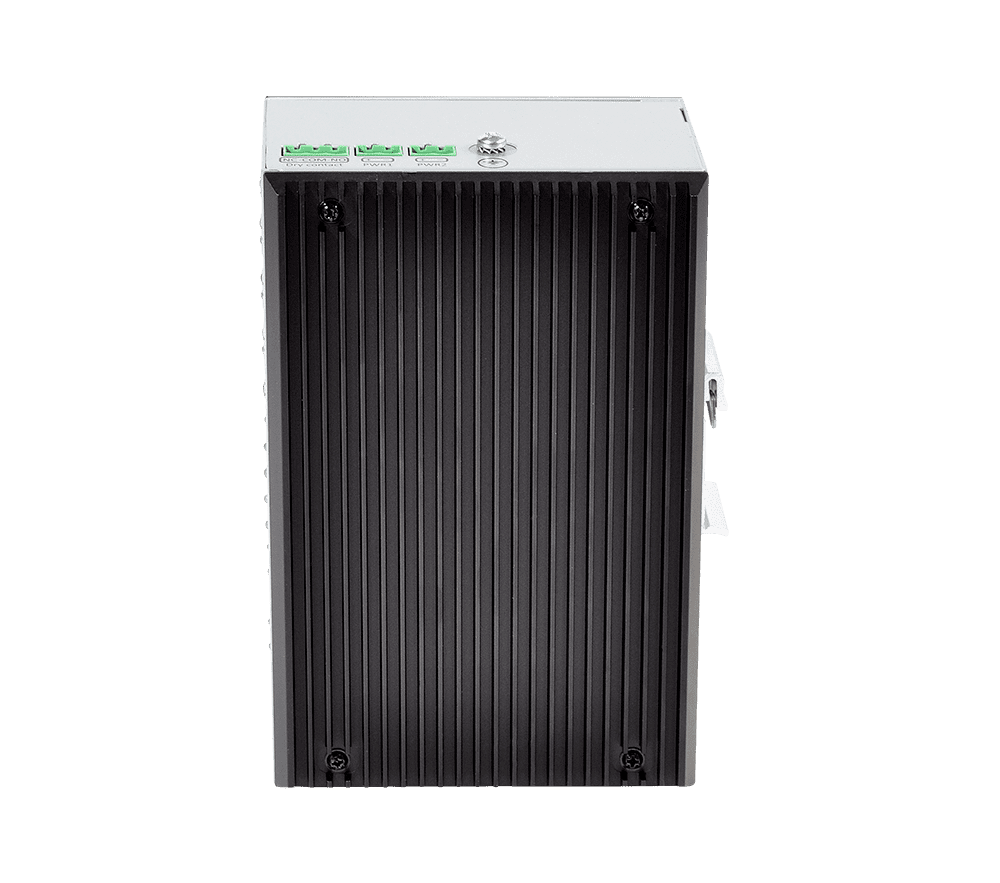

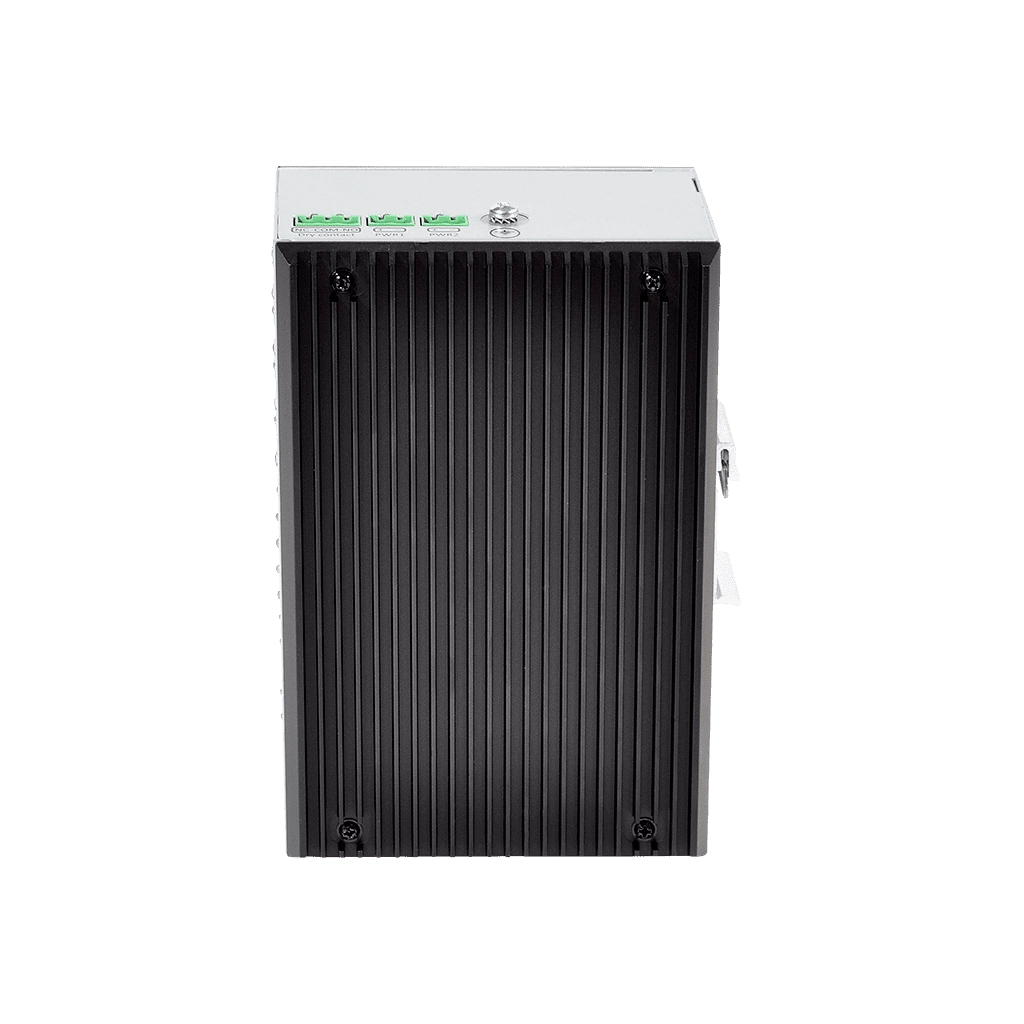

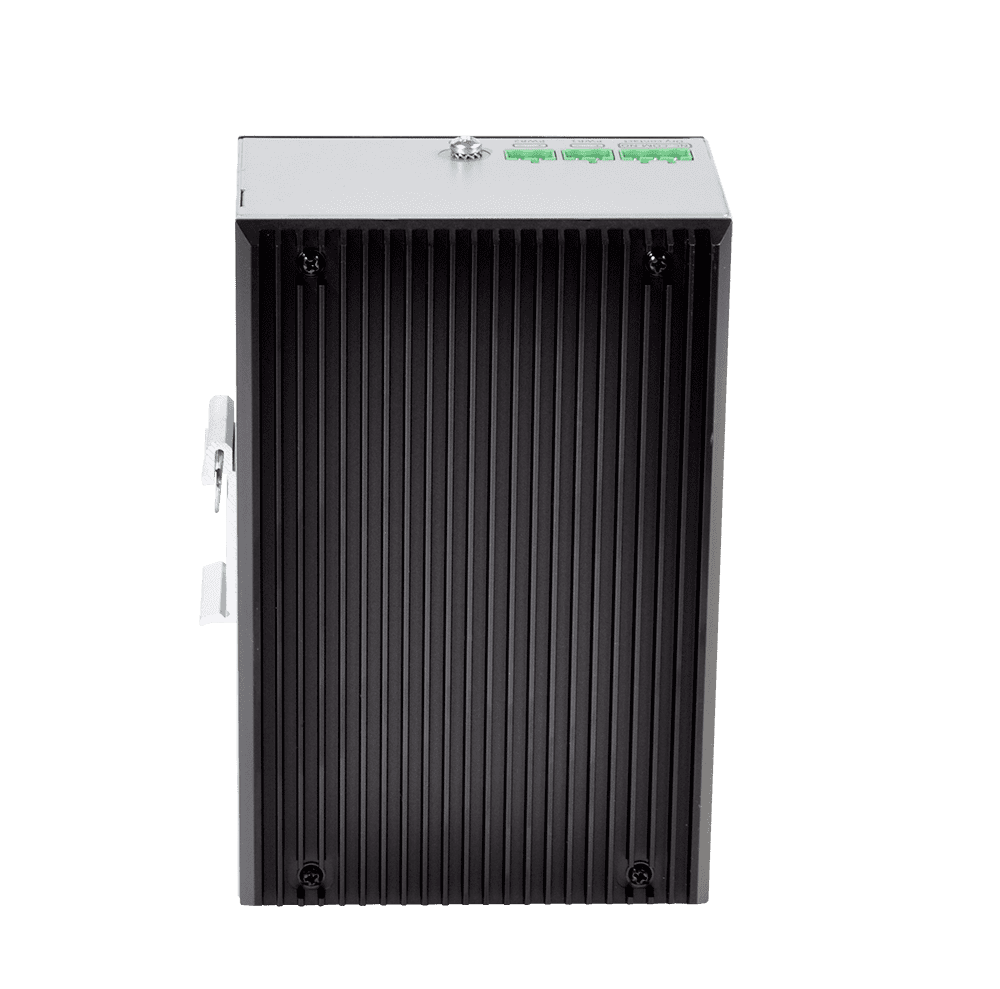

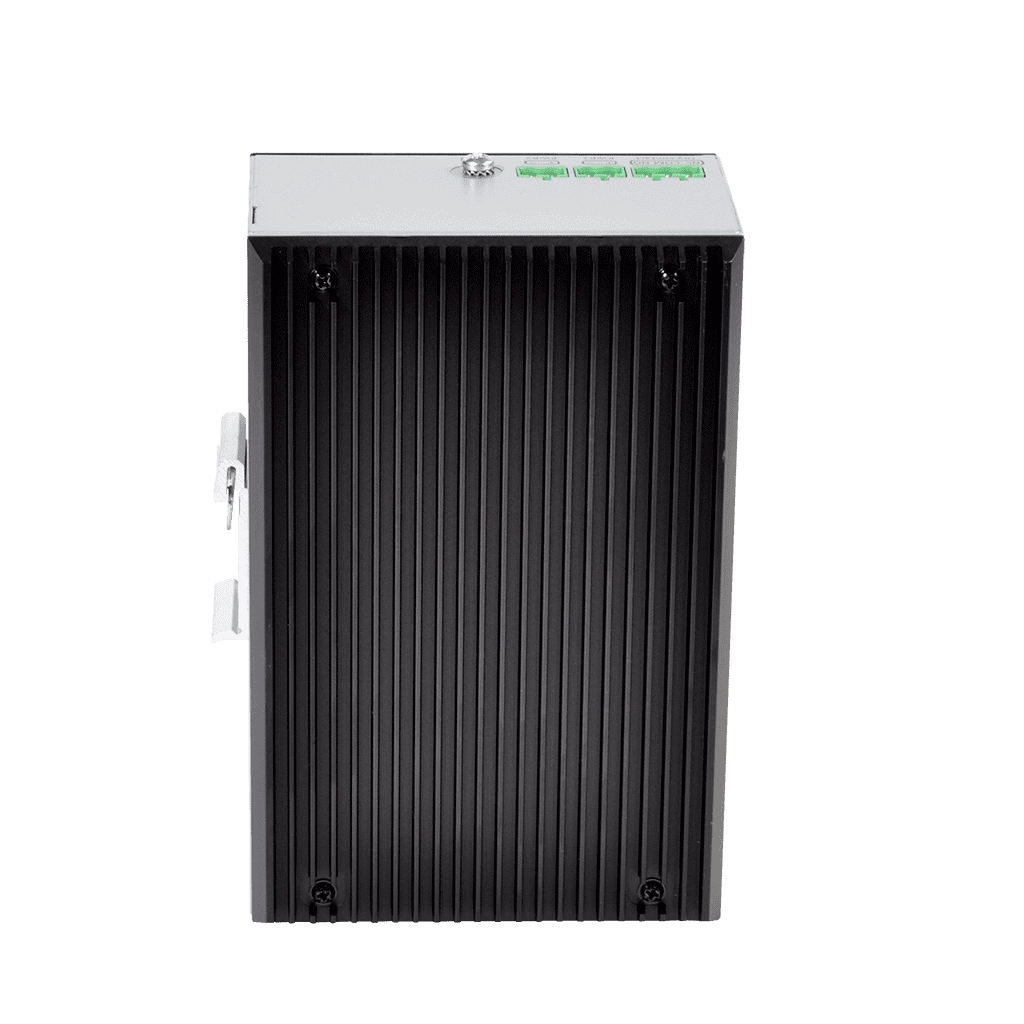

MES3510P

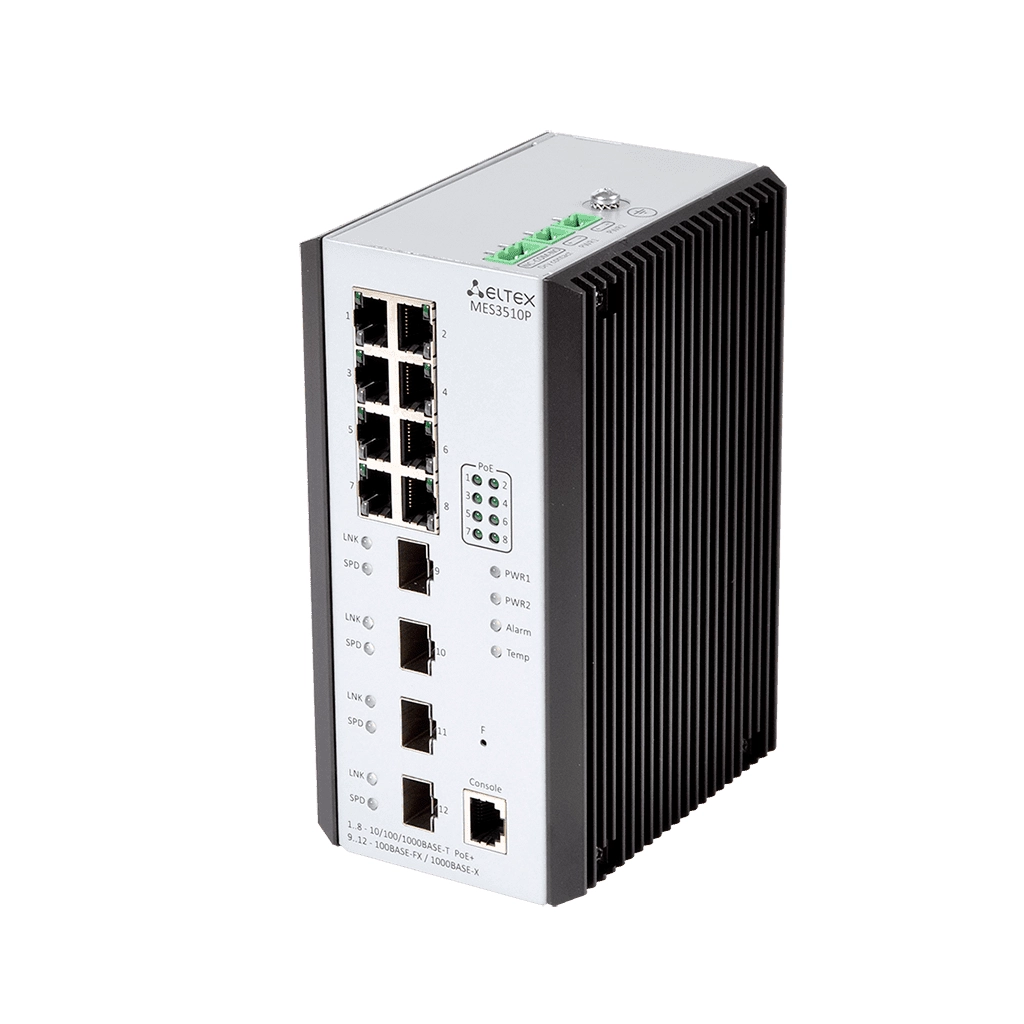

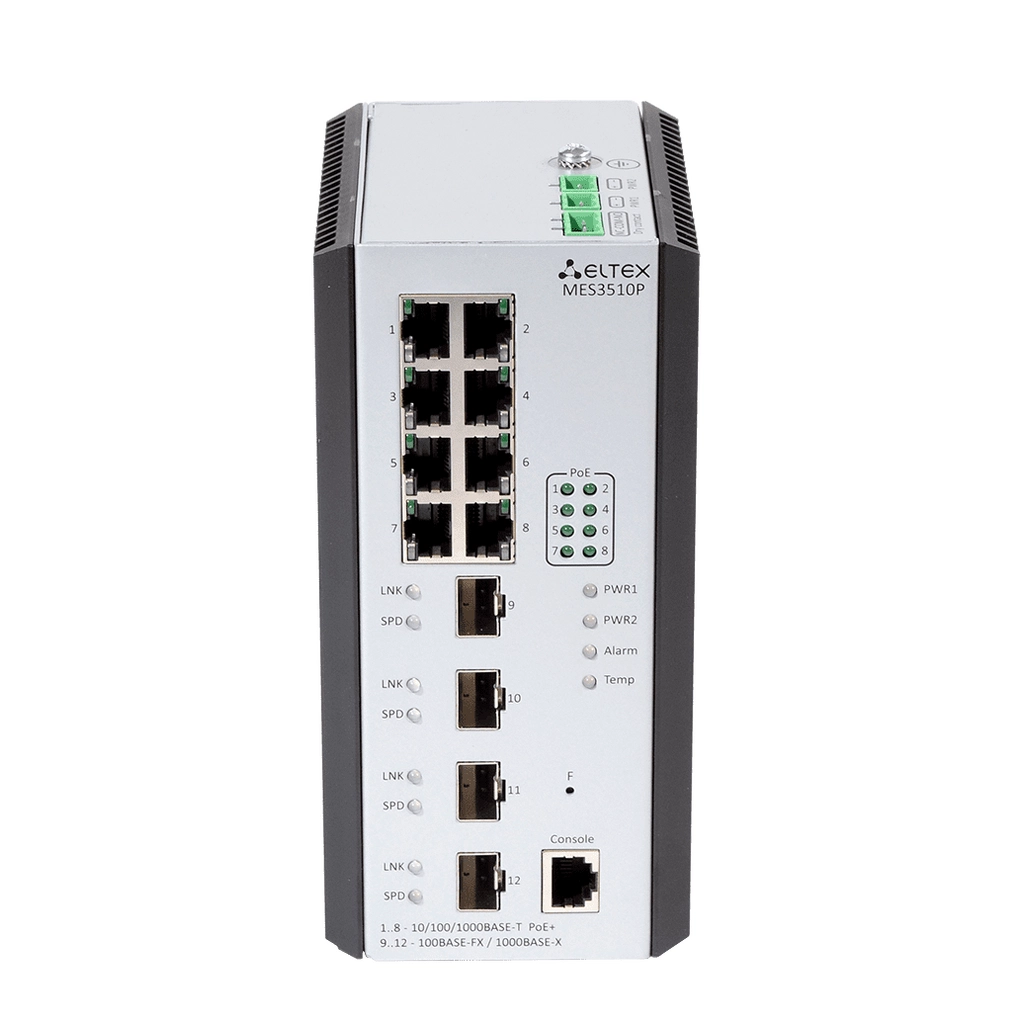

Ethernet-коммутатор MES3510P, 8 портов 10/100/1000BASE-T (PoE/PoE+), 4 порта 100BASE-FX/1000BASE-X (SFP), L2

DRS-270-56

Источник питания для MES3508(P), AC

ECCM-MES3510P

Опция ECCM-MES3510P системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES3510P

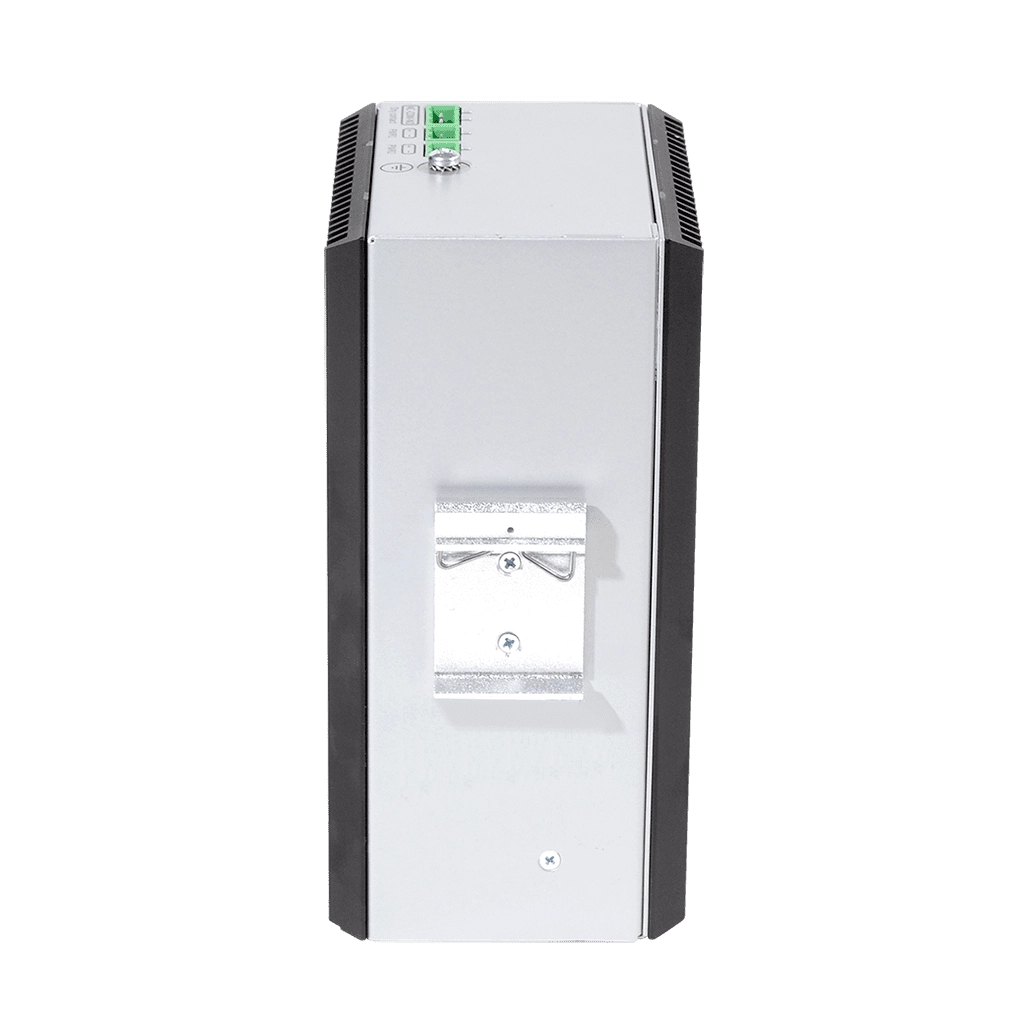

Комплект крепления на DIN-рейку

Шнур питания 48В

Документация

Сертификат

Паспорт

На данный товар не оставлено ни одного отзыва.

Будьте первым!

[MES] Сброс настроек интерфейса в default

Пример настройки интерфейса:

2324B(config)#default interface gig0/10
Configuration for these interfaces will be set to default.
It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y
2324B(config)#

Источник:
docs.eltex-co.ru

[MES] Диагностика возможных проблем на коммутаторе при работе с РоЕ устройствами

Модели коммутаторов MES с суффиксом ‘P’ в обозначении поддерживают электропитание устройств по линии Ethernet в соответствии с рекомендациями IEEE 802.3af (PoE) и IEEE 802.3at (PoE+). Эксплуатировать коммутаторы необходимо только с заземленным корпусом.

При возникновении проблем с питанием PoE устройств понять возможную причину проблемы можно, используя команды:

1) power inline traps enable. Добавление в конфигурацию устройства данной команды разрешает формирование информационных сообщений для подсистемы PoE. Уровень логирования сообщений должен быть не ниже info

2) show power inline. Команда позволяется посмотреть состояние электропитания всех интерфейсов, поддерживающих питание по линии PoE.

Из вывода видно, что на втором порту находится РоЕ устройство класса 3. На первом и третьем портах не обнаружено устройств PoЕ

3) show power inline [проблемный порт]. Команда позволяется посмотреть состояние электропитания конкретного интерфейса. Из вывода в динамике, используя счетчики ошибок, можно определить возможные причины конфликтов в подаче PoE

Status	Оперативное состояние электропитания порта. Возможные значения: Off - питание порта выключено административно Searching – питание порта включено, ожидание подключения PoE-устройства On – питание порта включено и есть присоединеннное PoE-устройство Fault – авария питания порта. PoE-устройство запросило мощность большую, чем доступно или потребляемая PoE-устройством мощность превысила заданный предел.
Overload Counter	Счетчик количества случаев перегрузки по электропитанию
Short Counter	Счетчик случаев короткого замыкания
Denied Counter	Счетчик случаев отказа в подаче электропитания
Absent Counter	Счетчик случаев прекращения электропитания из-за отключения питаемого устройства
Invalid Signature Counter	Счетчик ошибок классификации подключенных PoE-устройств

4) show power inline consumption. Отображает характеристики потребления мощности всех PoE-интерфейсов устройства

Каждая отдельна проблема с подачей питания по PoЕ требуют индивидуальной подхода к решению, проблема может быть на стороне конечного устройства РоЕ, кабеля или коммутатора.

При обращении в службу технической поддержки необходимо предоставить выводы вышеперечисленных команд, а также команды show version, sh logiging

Источник:
docs.eltex-co.ru

[MES] Настройка radius-сервера на коммутаторах MES

Настройка radius-сервера доступна для коммутаторов серий MES2300/3300/5300.

radius-сервер может использоваться для 802.1x аутентификации и для аутентификации учётных записей на других коммутаторах.

Включение radius-сервера:

radius server enable

Настройка адреса коммутатора доступа (клиента) и ключа:

encrypted radius server secret key secret ipv4-address 192.168.1.10

Конфигурация групп и привязка к ним уровней привилегий:

radius server group admin
vlan name test
privilege-level 15
exit
!
radius server group priv1
privilege-level 1
exit

Настройка логина и пароля для учётных записей, привязка их к группам:
radius server user username priv1 group priv1 password priv1
radius server user username tester group admin password tester

Источник:
docs.eltex-co.ru

[MES] Настройка TACACS на коммутаторах MES

Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству, при этом поддерживая совместимость с RADIUS и другими процессами проверки подлинности.

Конфигурацию будем выполнять на базе коммутатора MES2324.

1.    Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

MES2324B(config)#tacacs-server host 192.168.10.5 key secret

2.    Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

MES2324B(config)#aaa authentication login authorization default tacacs local

Примечение: На коммутаторах серии 23xx, 33xx, 53xx используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 4.0.6 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке. На коммутаторах серии 1000, 2000, 3000 уже имеется этот функционал.

3.    Установить способ аутентификации при повышении уровня привилегий:

MES2324B(config)#aaa authentication enable authorization default tacacs enable

Чтобы не потерять доступ до коммутатора (в случае недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

4.    Создать учетную запись:

MES2324B(config)#username tester password eltex privilege 15

5. Задать пароль на доступ в привилегированный режим:

MES2324B(config)#enable password eltex

6. Разрешить ведение учета (аккаунта) для сессий управления.

MES2324B(config)#aaa accounting login start-stop group tacacs+

7. Включить ведение учета введенных в CLI команд по протоколу tacacs+.

MES2324B(config)#aaa accounting commands stop-only group tacacs+

Примечание: По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

Источник:
docs.eltex-co.ru

[MES] Использование 100-метрового кабеля категории Cat5e при питании устройств по PoE

Согласно группе стандартов питания PoE IEEE802.3 устройства-потребители, питающиеся по PoE при использовании стометрового кабеля категории Cat5e , не должны потреблять более:

12,95 Вт - для устройств классов 0, 3
3,84 Вт - для устройств класса 1
6,49 Вт - для устройств класса 2
25,5 Вт - для устройств класса 4

Класс	Стандарт	Мощность на порт, Вт	Мощность на устройство, Вт
0	802.3af/802.3at	15,4	0,44 - 12,92
1	802.3af/802.3at	4,5	0,44 - 3,84
2	802.3af/802.3at	7	3,84 - 6,49
3	802.3af/802.3at	15,4	6,49 - 12,95
4	802.3at	30	12,95 - 25,5

Разница между мощностью на порту и мощностью на питаемом устройстве обусловлена тем, что жилы кабеля имеют сопротивление (более высокие значения способствуют большей потери мощности в кабеле), следовательно, выходная мощность питающего устройства выше входной мощности питаемого устройства. Часть мощности теряется в кабеле.

Длина PoE

Согласно стандартов 802.3af и 802.3at длина кабеля для PoE заявляется равной 100 метрам. Однако на практике максимальная длина витой пары PoE зависит от многих факторов, в том числе заранее неизвестных:

сечения проводников;
металла проводников;
количества изгибов на линии;
наводок, неравномерных характеристик витой пары.

Со скидкой на перегибы и прочее максимальная длина кабеля PoE желательна не более 75 метров.
Кабели хорошего качества (с малым сопротивлением) позволяют питать устройства на расстоянии до 100 метров.

Источник:
docs.eltex-co.ru

Рассчитать стоимость доставки MES3510P Eltex | Промышленный коммутатор 8 портов 1G с PoE

Данный сервис поможет Вам узнать ориентировочную стоимость доставки Вашего товара

Выберите маршрут

Страна назначения

Населенный пункт
