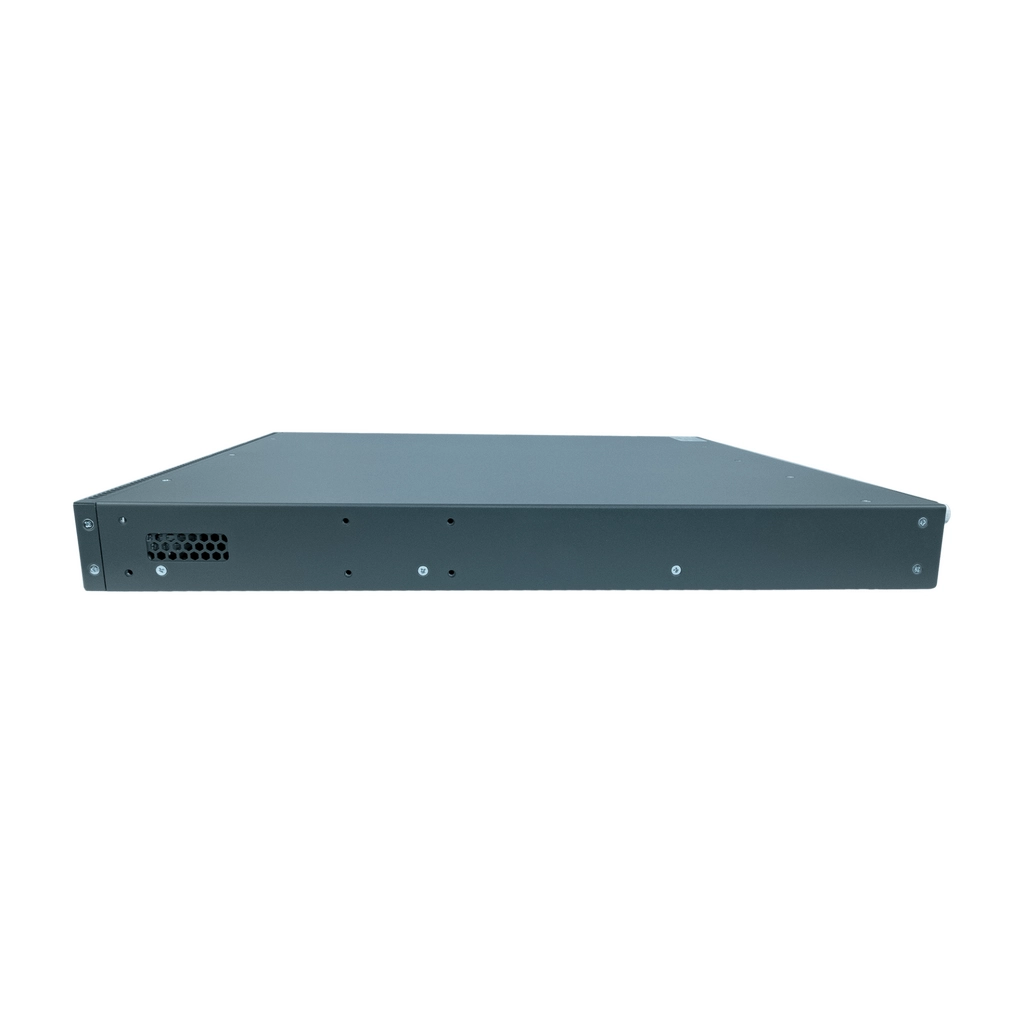

MES2300D-24P Eltex | Коммутатор 24 порта PoE+, 4 порта 10G
Новинка

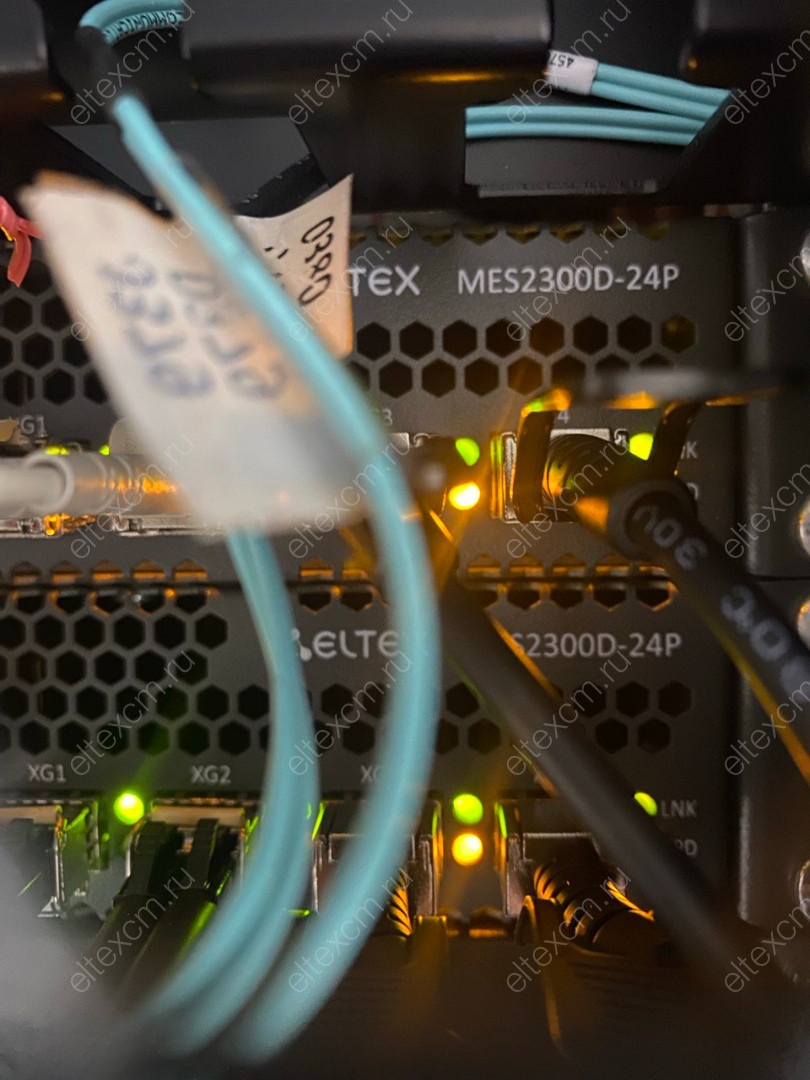

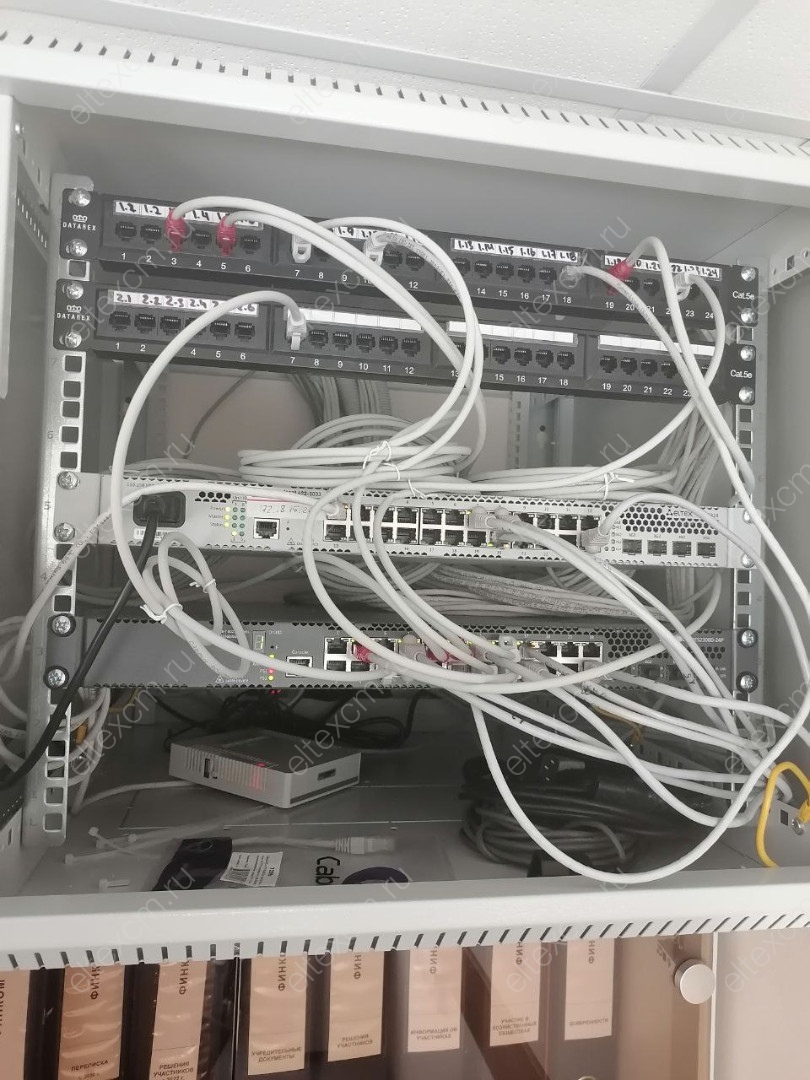

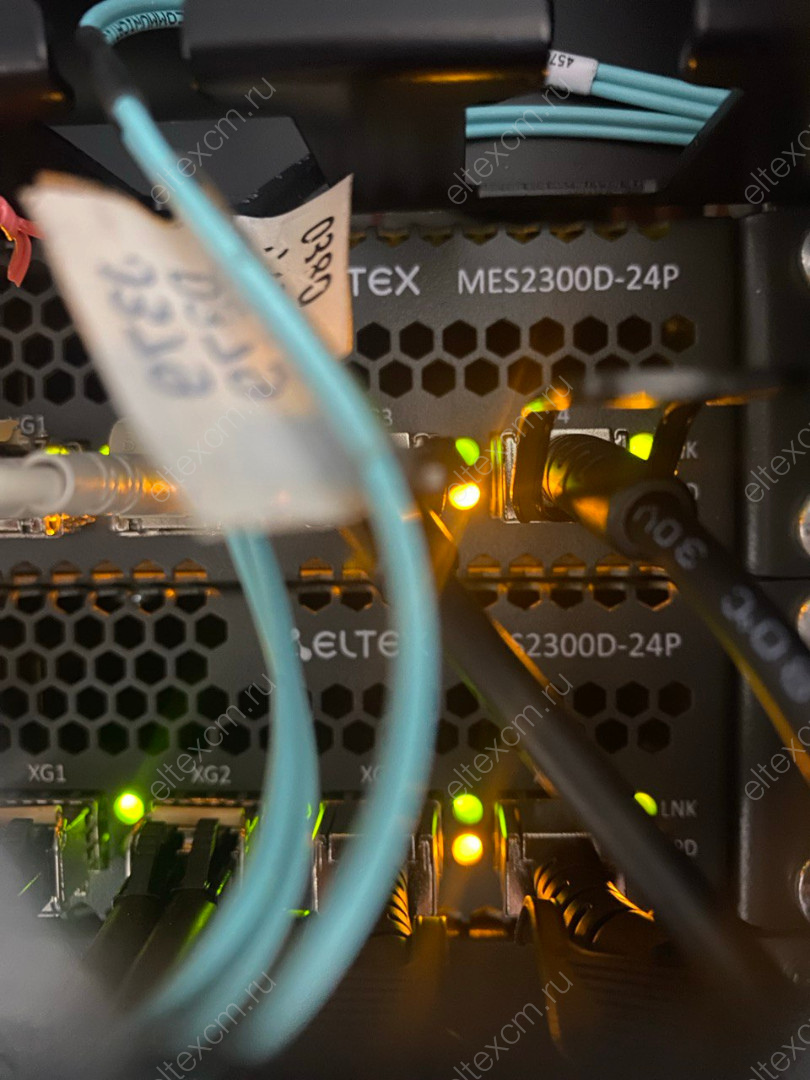

Видео и фото от пользователей

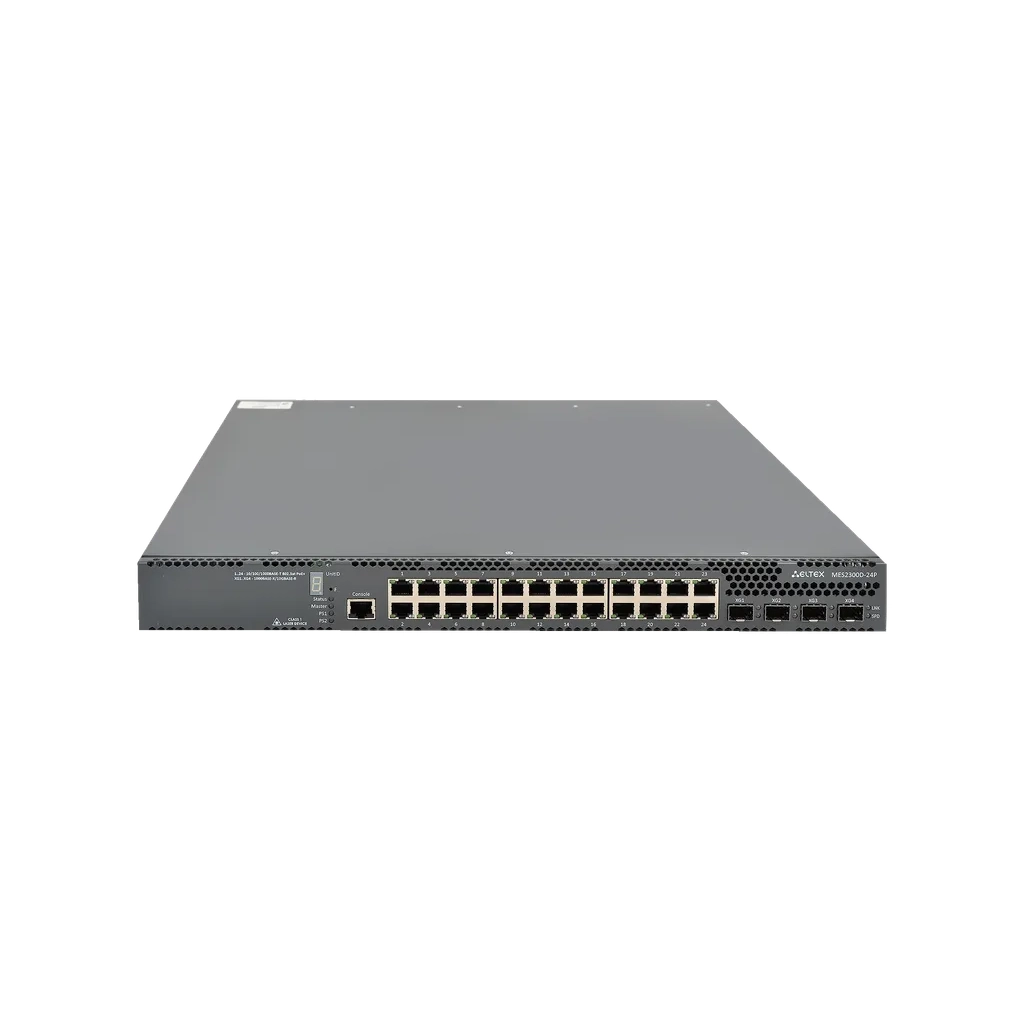

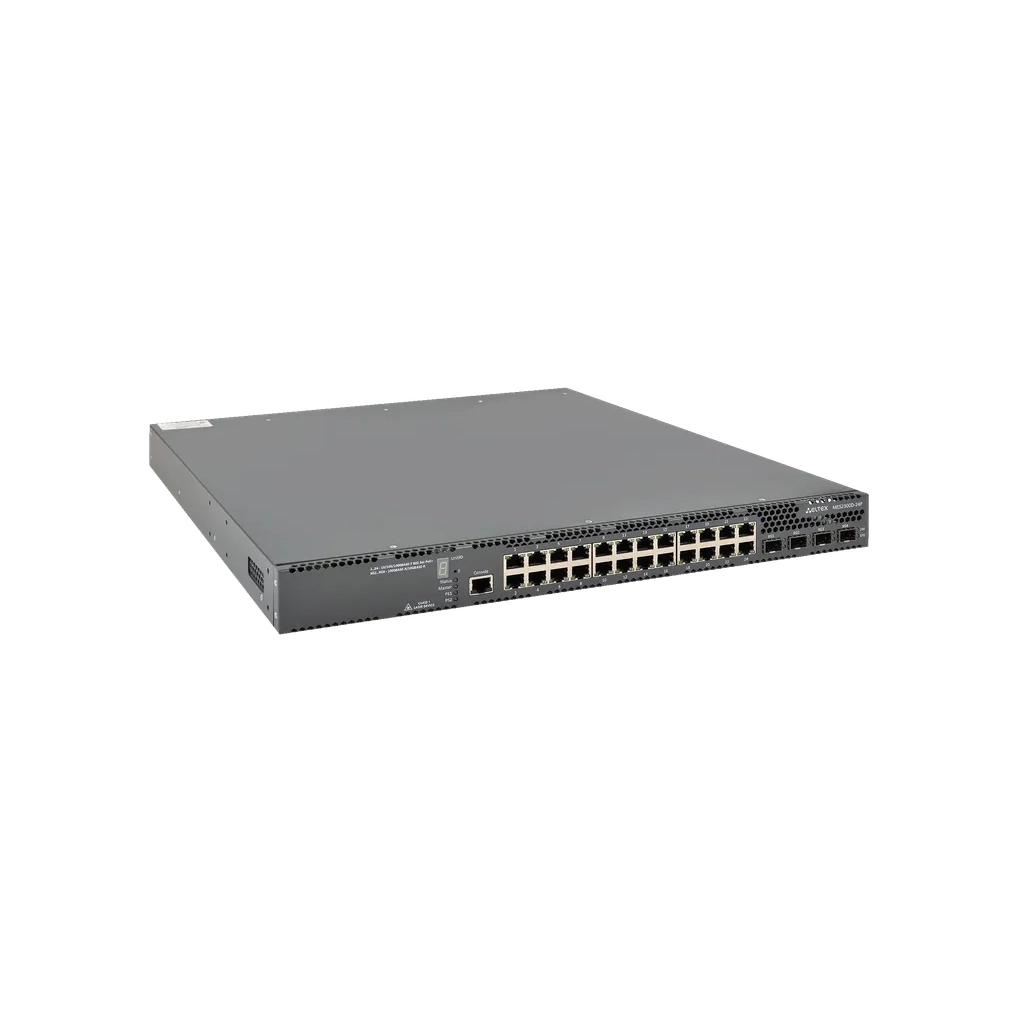

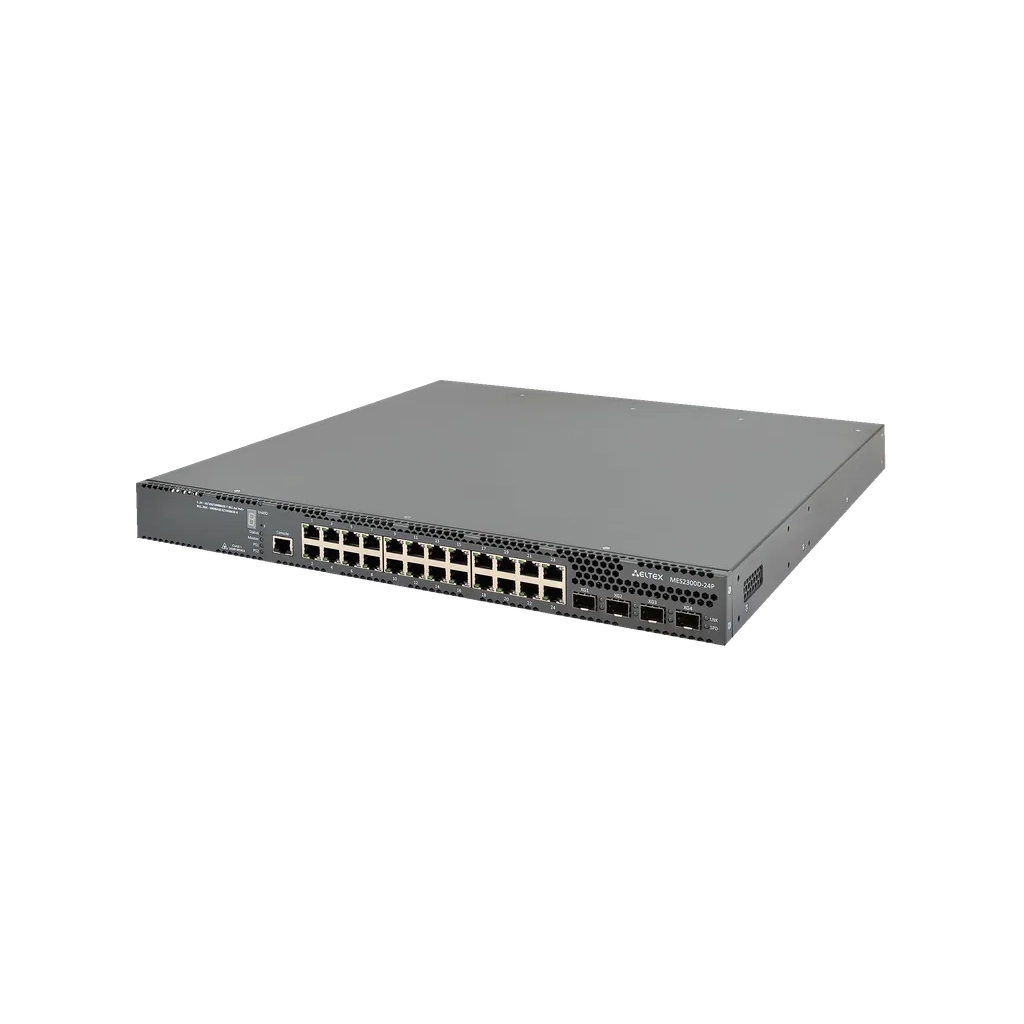

Ethernet-коммутатор MES2300D-24P, 24 порта 10/100/1000BASE-T (RJ-45) PoE/PoE+, 4 порта 10GBASE-R (SFP+)/ 1000BASE-X (SFP), L3
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жданов Алексей (Москва)
Жигульская Екатерина (Москва)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Карлина Виктория (Новосибирск)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Кожемяко Руслан (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Доступен к заказу
Артикул:
MES2300D-24P
Скопировать артикул
Скопировано
DOWNLINK:
24
UPLINK:
4
Бюджет PoE, Вт:
720
Питание, ток:
AC
Уровень коммутатора:
L3
MAC-таблица:
16 384
Тип охлаждения:
активное
Общие параметры MES2300D-24P Eltex
| Статус Минпромторг | Нет |
| РРПП (ПП 719) | 10801670 |
| Сертификат транспортной безопасности (ТСОТБ) | Да |
Физические интерфейсы
| Кол-во портов DOWNLINK | 24 |
| Тип DOWNLINK | RJ-45 |
| Скорость DOWNLINK | 1G |
| Тип UPLINK | SFP+ |
| Кол-во портов UPLINK | 4 |
| Скорость UPLINK | 10G |

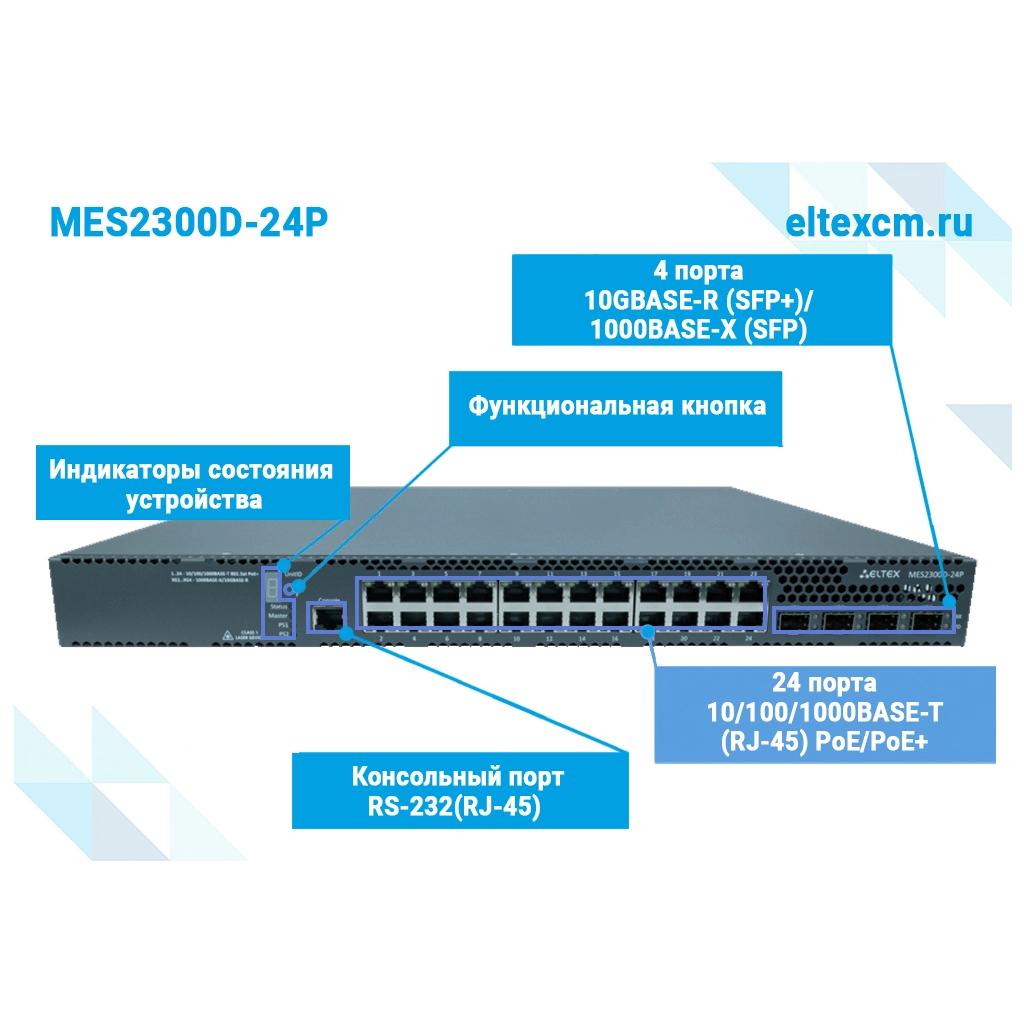

| Количество портов | 24х1G, 4хSFP+ |
| Количество портов 10/100/1000BASE-T (RJ-45) PoE/PoE+ | 24 |
| Количество портов 1000BASE-X (SFP) / 10GBASE-R (SFP+) | 4 |
| Консольный порт | RS-232 (RJ-45) |
Производительность
| Пропускная способность, Гбит/с | 128 |
| Производительность на пакетах длиной 64 байта (значение указано для односторонней передачи), MPPS | 95.2 |
| Объём буферной памяти | 1.5 Мбайт |
| Объём ОЗУ | 2 Гбайт (DDR4) |
| Объём ПЗУ | 512 Мбайт (RAW NAND) |
| MAC таблица | 16 384 |
| Количество ARP записей | 1981 |
| Таблица VLAN | 4094 |
| Количество групп L2 Multicast (IGMP Snooping) | 2048 |
| Количество L3 интерфейсов | 2032 |
| Количество маршрутов L3 IPv4 Unicast | 4063 |
| Количество маршрутов L3 IPv6 Unicast | 1014 |
| Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM) | 1981 |
| Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM) | 505 |
| Количество VRF (включая VRF по умолчанию) | 16 |
| Количество VRRP-маршрутизаторов | 255 |
| Максимальный размер ECMP-групп | 1024 |
| Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0) |
1974 |
| Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0) |
1974 / 987 |
| Количество правил ACL в одном ACL | 512 |
| Количество правил SQinQ (ingress / egress) | 1320 / 654 или 654 / 1320 |
| Количество групп LAG (Link Aggregation Groups) | 32, до 8 портов в одном LAG |
| Качество обслуживания QoS, выходные очереди на порт | 8 |
| Максимальный размер Jumbo-фрейма, байт | 10 240 |
Функции
| Набор функций соответствует версии ПО | 6.6.10 |
| Уровень коммутатора | L3 |
| Поддержка стекирования | да |
| Кол-во устройств в стеке | 8 |
| Поддержка сверхдлинных кадров (Jumbo frames) | да |
| Поддержка ERPS (G.8032v2) | да |
| Поддержка MLAG (Multi-Switch Link Aggregation Group) | да |
| Поддержка Q-in-Q | да |
| Поддержка Selective Q-in-Q | да |
| Технология EVPN/VXLAN | нет |
Физические характеристики
| Питание, ток | AC |
| Питание, В | 200-240 В AC |
| Разъем для АКБ | нет |
| Технология PoE | да |
| Поддерживаемые стандарты PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| Бюджет PoE, Вт | 720 |
| Максимальная потребляемая мощность с учётом нагрузки PoE, Вт | 850 |
| Аппаратная поддержка Dying Gasp | нет |
| Рабочая температура окружающей среды | от -20 до +50 °С |
| Рабочая влажность | не более 80% |
| Тепловыделение, Вт | 130 |
| Тип охлаждения | активное |
| Установка в стойку | 1U |
| Габариты коммутатора (Ш х В х Г), мм | 440 x 44 x 425 |
Габариты и вес
| Размер коробки ШхВхГ, мм | 550 x 85 x 450 |
| Вес брутто, кг | 6.85 |
- Пропускная способность до 128 Гбит/c
- Неблокируемая коммутационная матрица
- Коммутатор L3
- 4 порта 10G
- Стекирование до 8 устройств
- Поддержка Multicast (IGMP Snooping, MVR)
- Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)

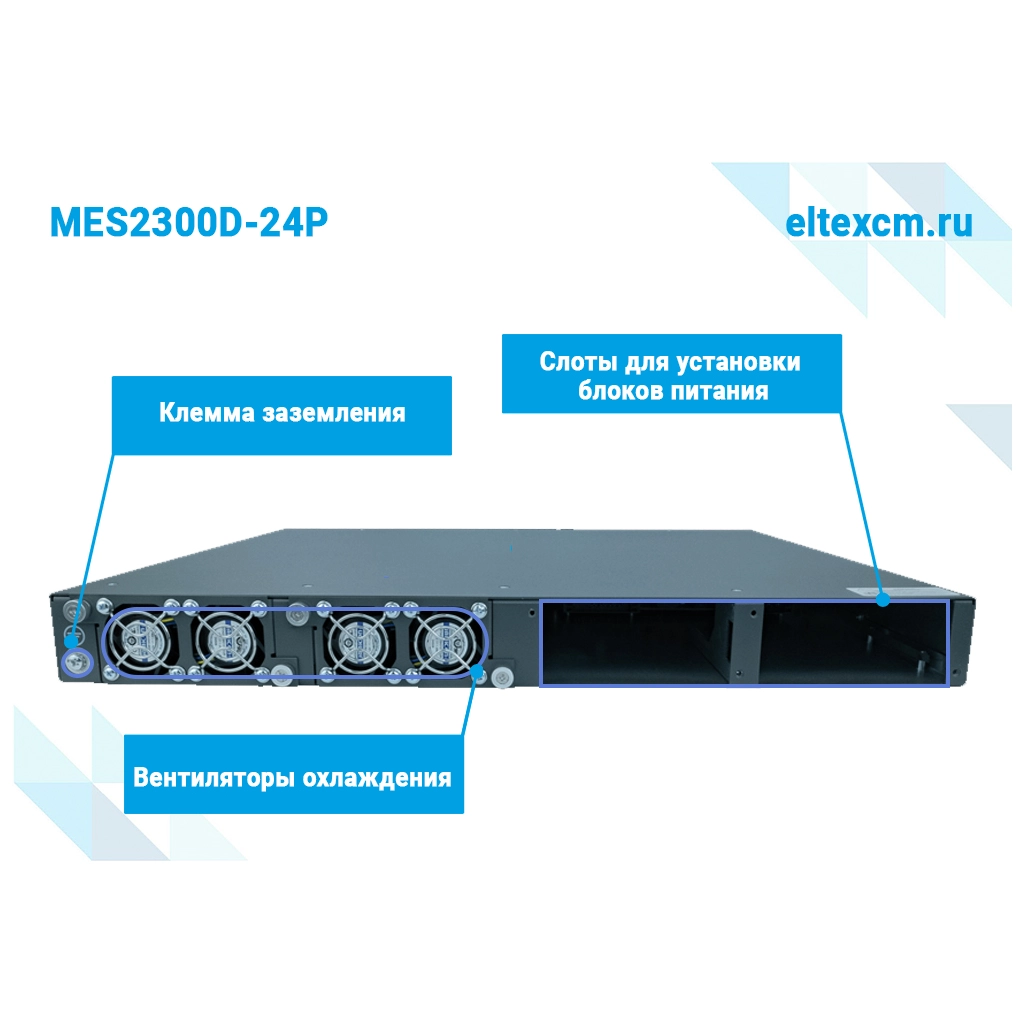

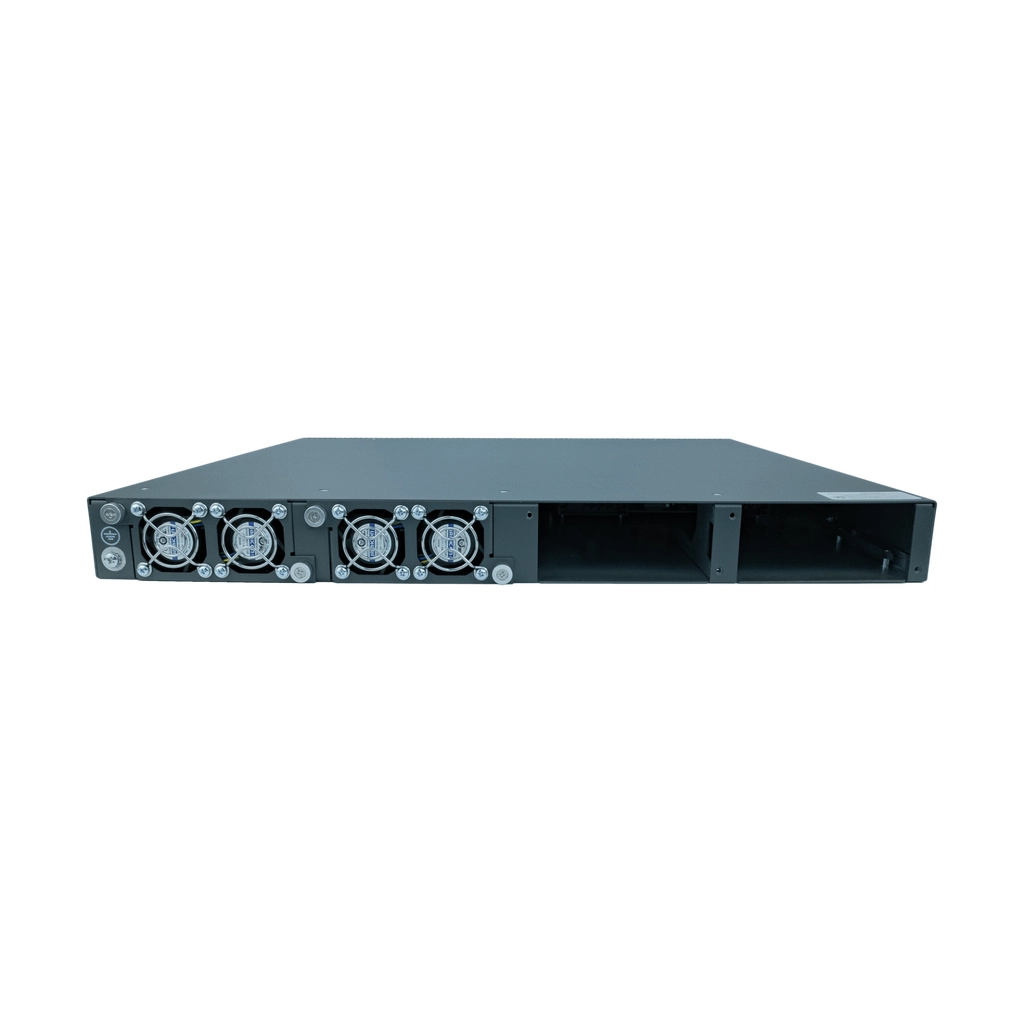

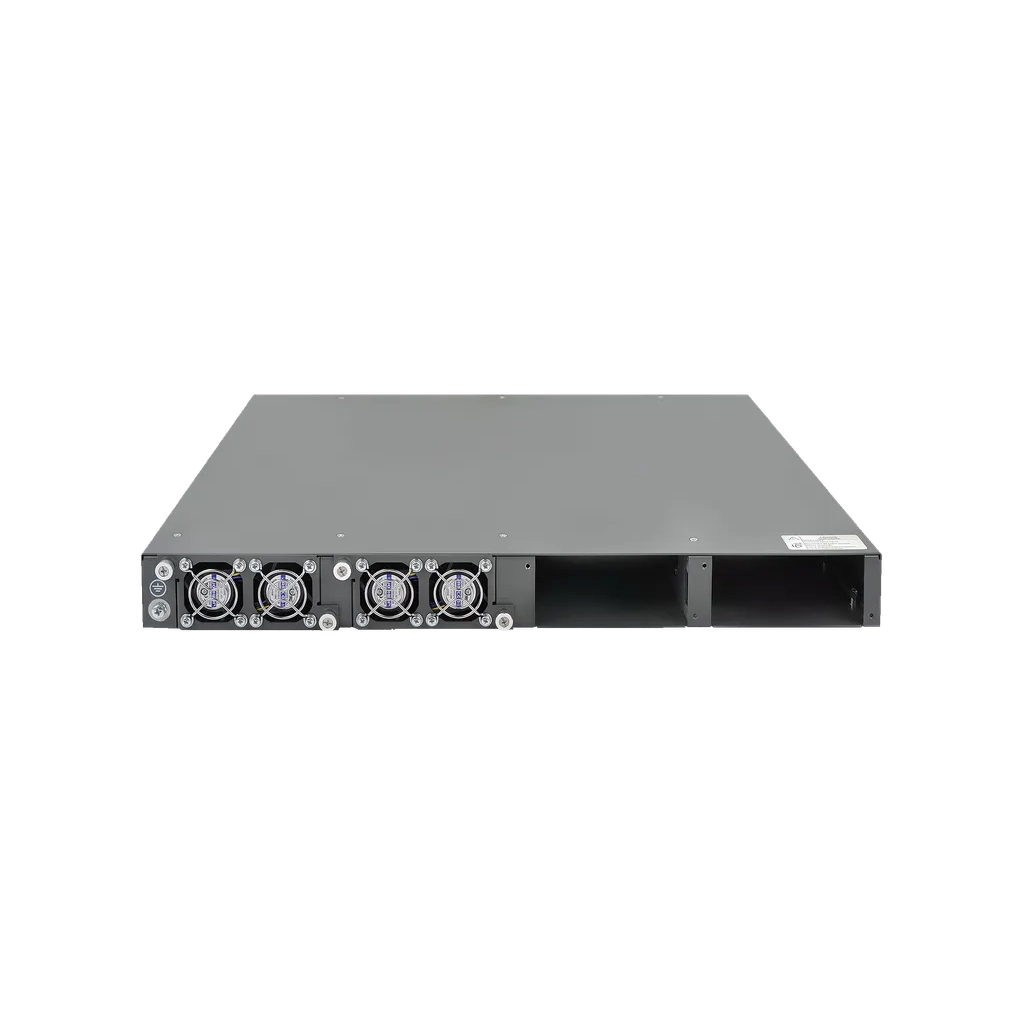

- Резервирование источников питания с возможностью горячей замены
- Дублированная система вентиляции
- Front-to-back вентиляция
Коммутаторы MES2300D-24P с поддержкой PoE осуществляют подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов 1G/10G.
Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.
