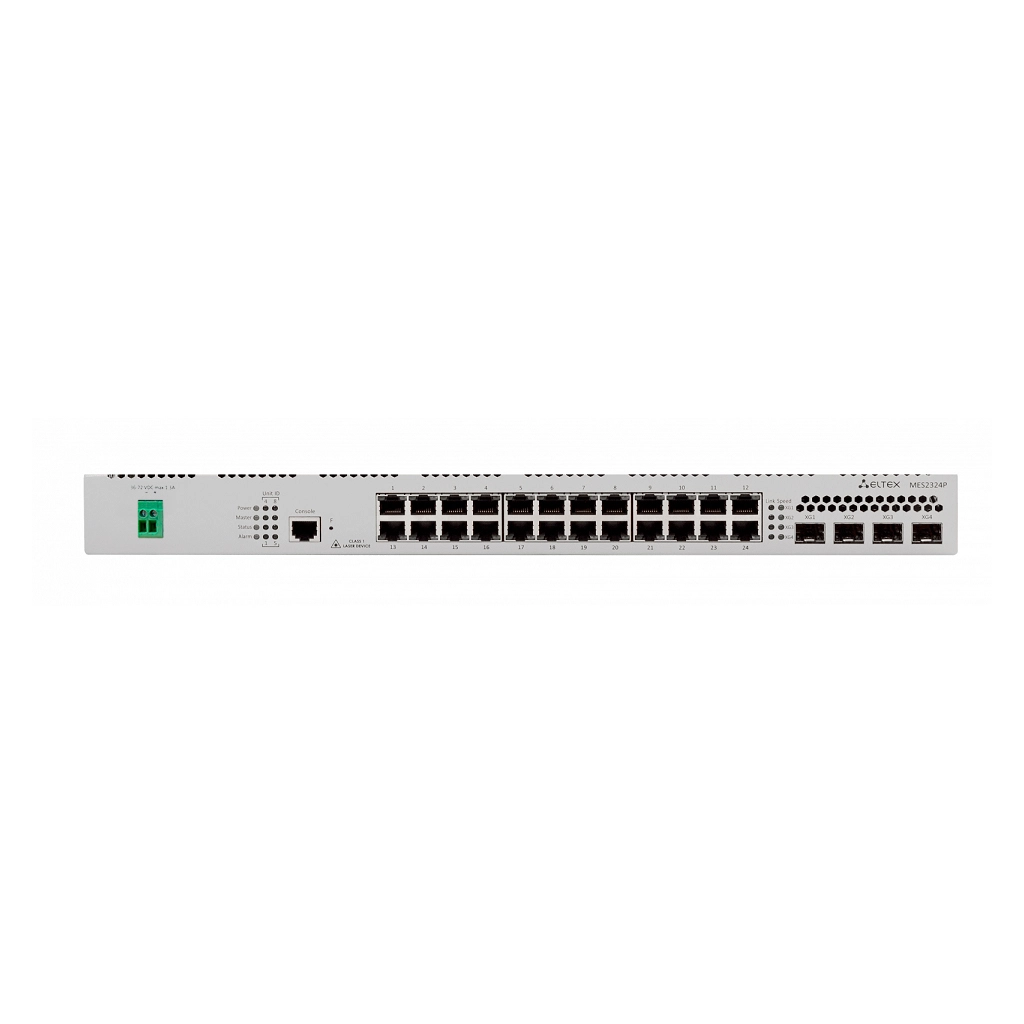

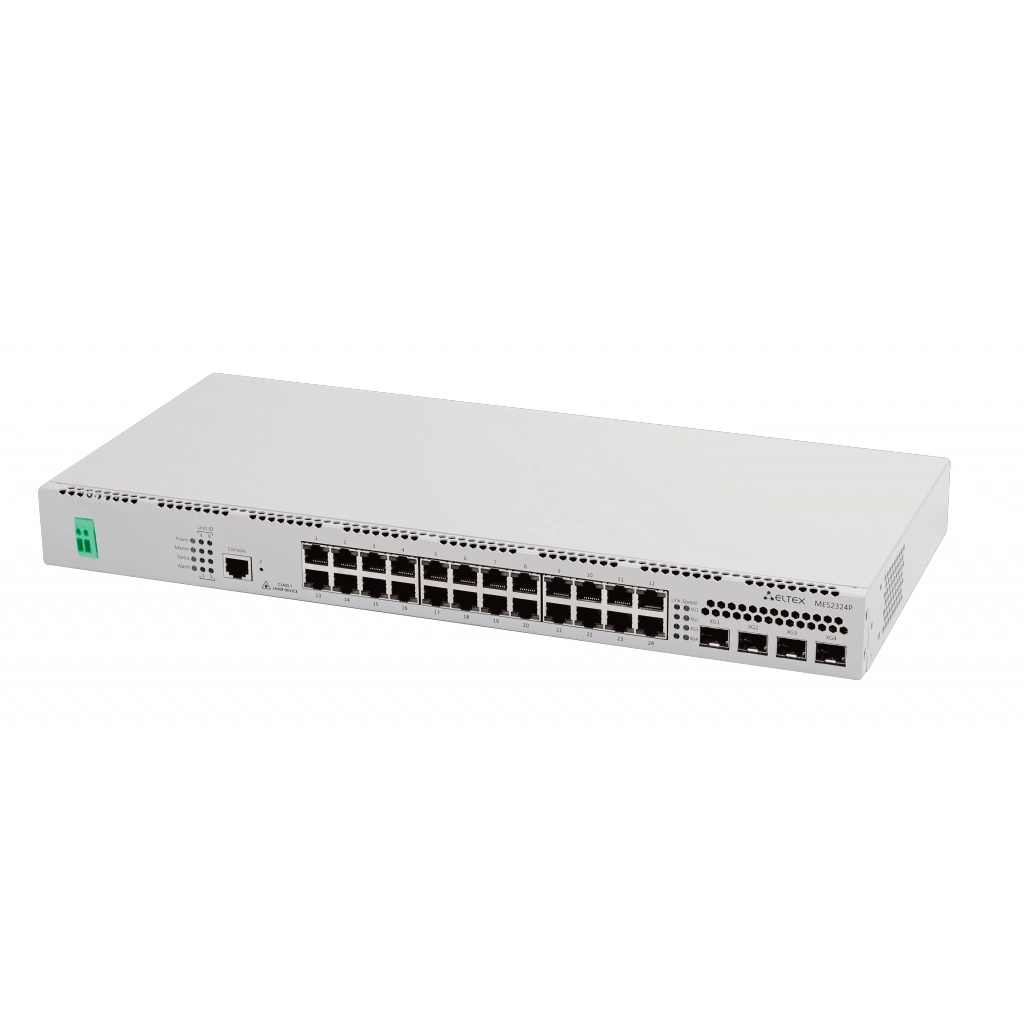

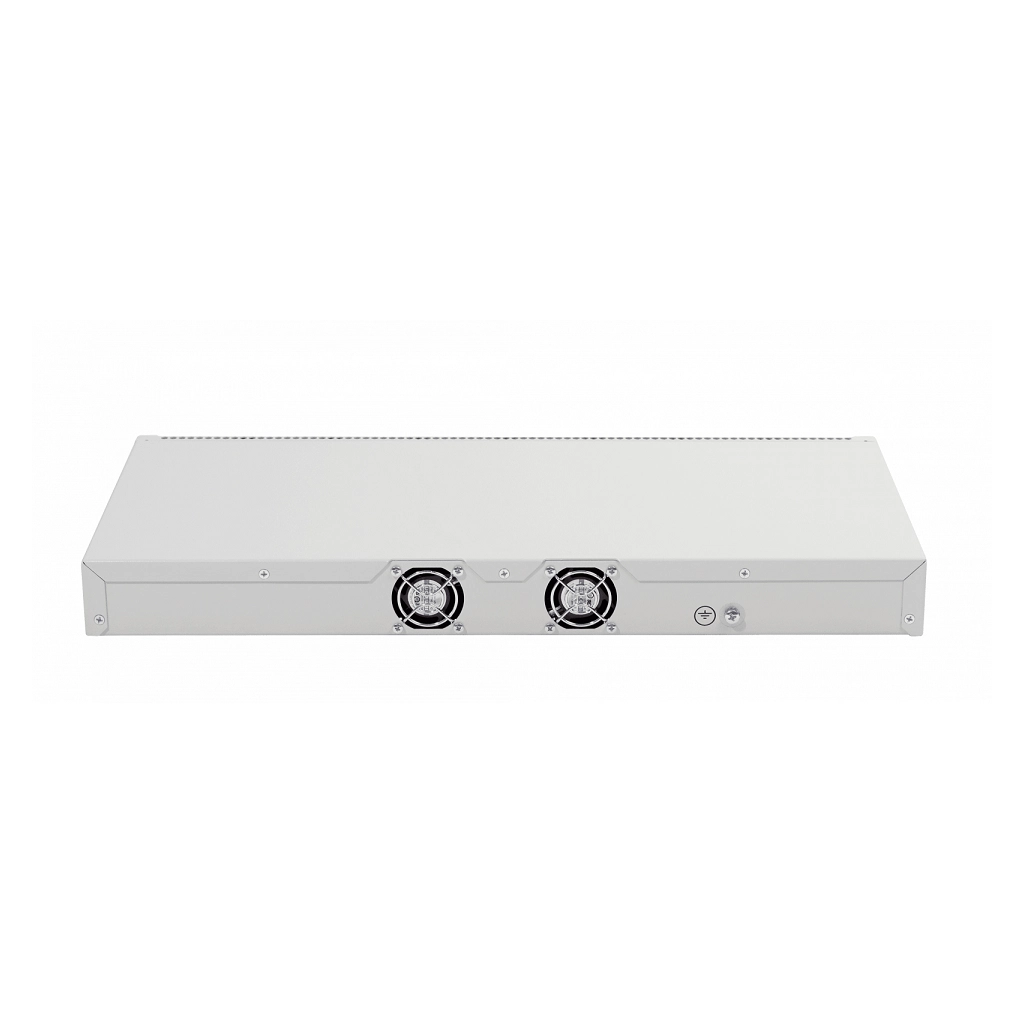

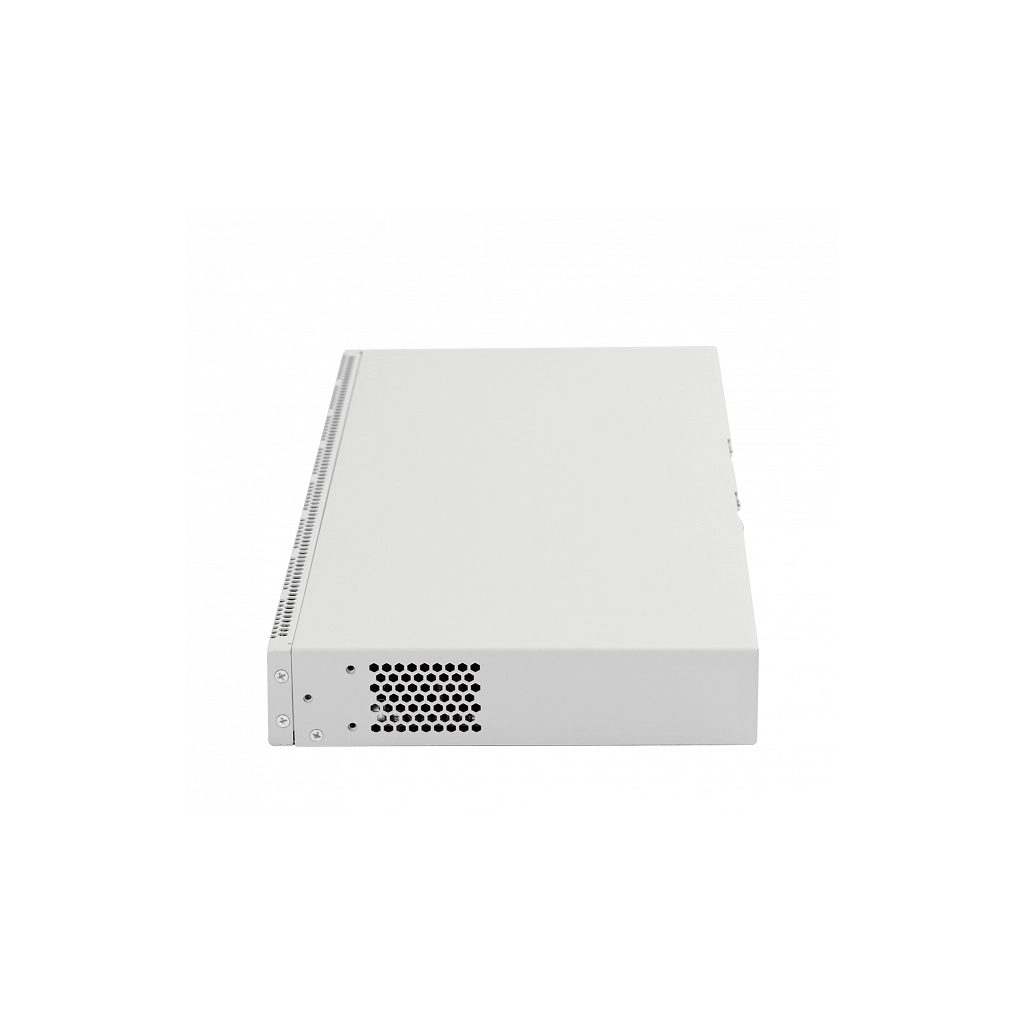

MES2324P_DC Eltex | Коммутатор 24 порта 1G с PoE, 4 порта 10G

Управляемый коммутатор уровня L2+: Marvell 98DX3236, 24х10/100/1000BASE-T (RJ-45) PoE/PoE+, 4х10G BASE-X(SFP+)/1000BASE-X (SFP), RS-232/RJ-45, 48V DC

ОКПД2 КТРУ: 26.30.11.110-00000041
Eltex
Артикул: MES2324P_DC
Цена GPL
156 409 руб
В наличии
Москва 0 шт
Новосибирск 0 шт
Транзит с завода 100 шт
Гарантия: 12 мес.
Скидка с первого заказа!
Мы дилер №1 Eltex
MES2308P DC Eltex | Коммутатор 8 портов 1G с PoE, 2 комбо-порта
  • 8x1G Poe/Poe+
  • 2x1G Eth
  • 2x1G SFP
  • 48V DC
    81 636
    Новинка
    MES2408P Eltex | Коммутатор 8 портов 1G с PoE
    • 8x1G Poe/Poe+
    • 2x1G SFP
    71 088
    Новинка
    MES2408PL Eltex | Коммутатор 8 портов 1G с PoE
    • 8x1G Poe/Poe+
    • 2x1G SFP
    • Бюджет 65Вт
    72 769
    Новинка
    MES2428P Eltex | Коммутатор 24 порта с PoE
    • 24x1G Poe/Poe+
    • 4x1G Eth/SFP Combo
    96 119
    Новинка
    MES2408CP Eltex | Коммутатор 8 портов 1G с PoE, 2 комбо-порта
    • 8x1G Poe/Poe+
    • 2xCombo-порта
    73 584
    MAC-таблица 16K
    Уровень коммутатора L3
    Количество портов 24
    Тип основных портов 1G
    Установка в стойку 1U
    Разъем для АКБ
    POE +
    Кол-во устройств в стеке 8
    Питание DC
    Тип аплинка 10G
    Порты UPLINK 4
    Особенности PoE
    Размер коробки ШхВхГ, мм 520 x 85 x 270
    Вес брутто, кг 4.02

    MES2324P_DC управляемый коммутатор предназначен для установки на сеть доступа. Всего у MES2324P 24 гигабитных порта RJ-45 с поддержкой PoE и 4 комбо-порта (RJ-45/SFP+).

    Ключевые особенности

    • Пропускная способность 128 Гбит/c
    • Неблокируемая коммутационная матрица
    • Коммутатор L3
    • Поддержка стекирования
    • Поддержка Multicast (IGMP snooping, MVR)
    • Расширенные функции безопасности (L2-L4 ACL, IP Source address guard, Dynamic ARP Inspection и др.)
    • DC

    Управляемый PoE коммутатор уровня L2+, который имеет 24 порта 10/100/1000BASE-T (PoE/PoE+) и 4 порта 10GBASE-X (SFP+)/1000BASE-X (SFP).

    Устройство подключает конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов 1G/10G.

    Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

    Пакетный процессор Marvell 98DX3236-A1 (AlleyCat3)

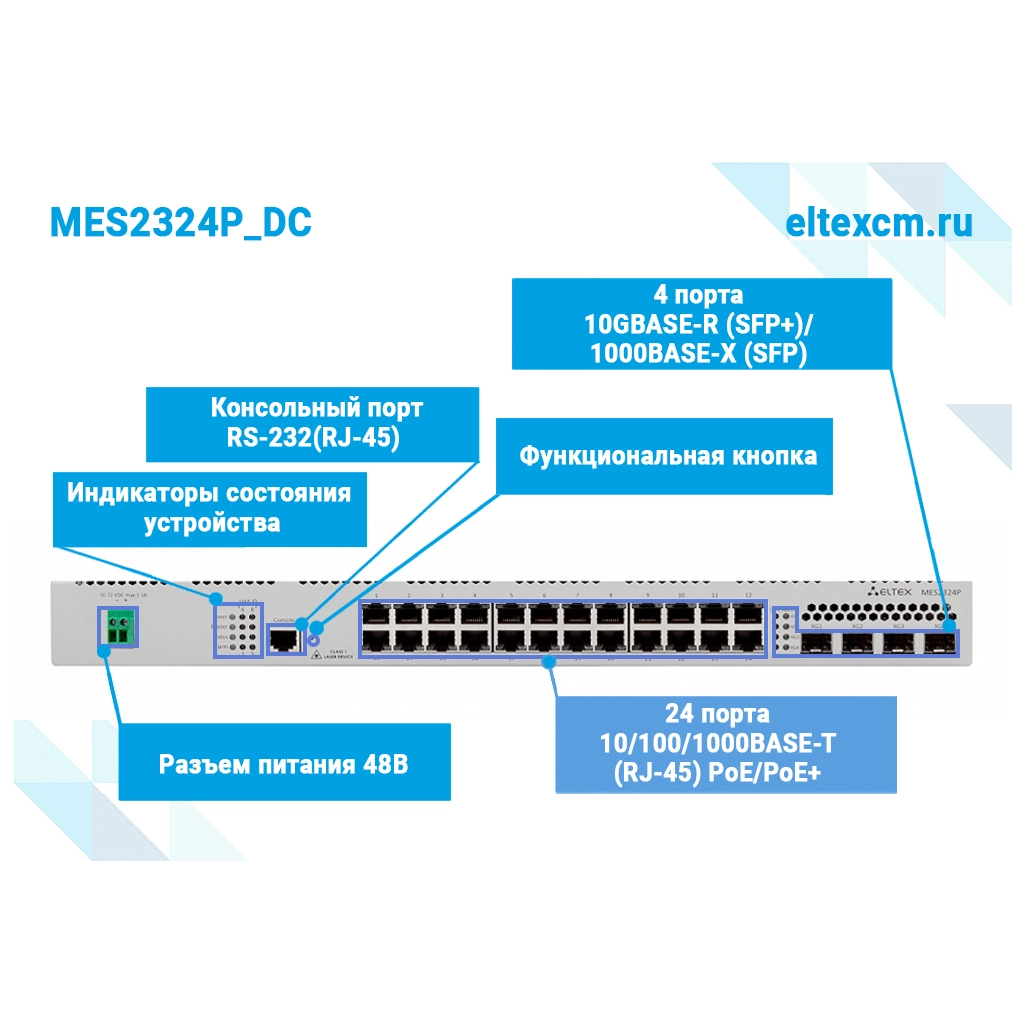

    Интерфейсы

    • 24х10/100/1000BASE-T (RJ-45) PoE/PoE+
    • 4х10GBASE-R (SFP+)/1000BASE-X (SFP)
    • 1xКонсольный порт RS-232 (RJ-45)

    Производительность

    • Пропускная способность - 128 Гбит/с
    • Производительность на пакетах длиной 64 байта1 - 93,1 MPPS
    • Объем буферной памяти - 1,5 Мбайт
    • Объем ОЗУ (DDR3) - 512 Мбайт
    • Объем ПЗУ (RAW NAND) - 512 Мбайт
    • Таблица MAC-адресов - 16K
    • Таблица VLAN - 4094
    • Количество L2 Multicast-групп - 2K
    • Количество ARP-записей2 - 820
    • Link Aggregation Groups (LAG) 48, до 8 портов в одном LAG
    • Максимальный размер ECMP-групп 8
    • Качество обслуживания QoS - 8 выходных очередей для каждого порта
    • Объем ТСАМ (количество правил ACL) - 958
    • Количество маршрутов L3 IPv4 Unicast3 - 818
    • Количество маршрутов L3 IPv6 Unicast3 - 210
    • Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 412
    • Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 103
    • Поддержка Jumbo-фреймов - 10240 байт
    • Стекирование - 8 устройств

    Функции интерфейсов

    • Защита от блокировки очереди (HOL)
    • Поддержка обратного давления (Back Pressure)
    • Поддержка Auto MDI/MDIX
    • Поддержка сверхдлинных кадров (Jumbo Frames)
    • Управление потоком (IEEE 802.3X)
    • Зеркалирование портов (Port Mirroring)

    Функции при работе с МAC-адресами

    • Независимый режим обучения в каждой VLAN
    • Поддержка многоадресной рассылки (MAC Multicast Support)
    • Регулируемое время хранения MAC-адресов
    • Статические записи MAC (Static MAC Entries)
    • Логирование событий MAC Flapping

    Поддержка VLAN

    • Поддержка Voice VLAN
    • Поддержка 802.1Q
    • Поддержка Q-in-Q
    • Поддержка Selective Q-in-Q
    • Поддержка GVRP

    Функции L2 Multicast

    • Поддержка профилей Multicast
    • Поддержка статических Multicast-групп
    • Поддержка IGMP Snooping v1,2,3
    • Поддержка IGMP Snooping Fast Leave на основе порта/хоста
    • Поддержка Pim-Snooping
    • Поддержка функции IGMP proxy-report
    • Поддержка авторизации IGMP через RADIUS
    • Поддержка MLD Snooping v1,2
    • Поддержка IGMP Querier
    • Поддержка MVR

    Функции L2

    • Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
    • Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
    • Поддержка MSTP (Multiple Spanning Tree, IEEE 802.1s)
    • Поддержка STP Multiprocess
    • Поддержка PVSTP+
    • Поддержка RPVSTP+
    • Поддержка Spanning Tree Fast Link option
    • Поддержка STP Root Guard
    • Поддержка STP Loop Guard
    • Поддержка BPDU Filtering
    • Поддержка STP BPDU Guard
    • Поддержка Loopback Detection (LBD) на основе VLAN
    • Поддержка ERPS (G.8032v2)
    • Поддержка Flex-link
    • Поддержка Private VLAN, Private VLAN Trunk
    • Поддержка Layer 2 Protocol Tunneling (L2PT)

    Функции L3

    • Статические IP-маршруты
    • Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS, BGP4
    • Поддержка протокола BFD
    • Address Resolution Protocol (ARP)
    • Поддержка Proxy ARP
    • Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
    • Поддержка протокола VRRP
    • Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
    • Балансировка нагрузки ECMP
    • Поддержка функции IP Unnumbered

    Функции Link Aggregation

    • Создание групп LAG
    • Объединение каналов с использованием LACP
    • Поддержка LAG Balancing Algorithm
    • Поддержка Multi-Switch Link Aggregation Group (MLAG)

    Поддержка Ipv6

    • Функциональность IPv6 Host
    • Совместное использование IPv4, Ipv6

    Сервисные функции

    • Виртуальное тестирование кабеля (VCT)
    • Диагностика оптического трансивера
    • Green Ethernet

    Функции обеспечения безопасности

    • DHCP Snooping
    • Опция 82 протокола DHCP
    • IP Source Guard
    • Dynamic ARP Inspection
    • First Hop Security
    • Поддержка sFlow
    • Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
    • Проверка подлинности по портам на основе 802.1x
    • Guest VLAN
    • Система предотвращения DoS-атак
    • Сегментация трафика
    • Защита от несанкционированных DHCP-серверов
    • Фильтрация DHCP-клиентов
    • Предотвращение атак BPDU
    • Фильтрация NetBIOS/NetBEUI
    • PPPoE Intermediate Agent

    Списки управления доступом ACL

    • L2-L3-L4 ACL (Access Control List)
    • Поддержка Time-Based ACL
    • IPv6 ACL
    • ACL на основе:
      • Порта коммутатора
      • Приоритета 802.1p
      • VLAN ID
      • EtherType
      • DSCP
      • Типа протокола
      • Номера порта TCP/UDP
      • Содержимого пакета, определяемого пользователем (User Defined Bytes)

    Основные функции качества обслуживания (QoS) и ограничения скорости

    • Статистика QoS
    • Ограничение скорости на портах (shaping, policing)
    • Поддержка класса обслуживания 802.1p
    • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
    • Управление полосой пропускания
    • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
    • Три цвета маркировки
    • Назначение меток CoS/DSCP на основании ACL
    • Настройка приоритета 802.1p для VLAN управления
    • Перемаркировка DSCP to COS, COS to DSCP
    • Назначение VLAN на основании ACL
    • Назначение меток 802.1p, DSCP для протокола IGMP

    ОАМ/CFM

    • 802.3ah Ethernet Link OAM
    • Dying Gasp
    • 802.1ag Connectivity Fault Management (CFM)
    • 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

    Основные функции управления

    • Загрузка и выгрузка конфигурационного файла по TFTP/SCP
    • Перенаправление вывода команд CLI в произвольный файл на ПЗУ
    • Протокол SNMP
    • Интерфейс командной строки (CLI)
    • Web-интерфейс
    • Syslog
    • SNTP (Simple Network Time Protocol)
    • Traceroute
    • LLDP (802.1ab) + LLDP MED
    • Управление контролируемым доступом – уровни привилегий для пользователей
    • Блокировка интерфейса управления
    • Локальная аутентификация
    • Фильтрация IP-адресов для SNMP
    • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
    • Функция Change of Authorization (CoA)
    • Сервер Telnet, сервер SSH
    • Клиент Telnet, клиент SSH
    • Удаленный запуск команд посредством SSH
    • Поддержка SSL
    • Поддержка макрокоманд
    • Журналирование вводимых команд
    • Системный журнал
    • Автоматическая настройка DHCP
    • DHCP Relay (Option 82)
    • DHCP Option 12
    • DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
    • Добавление тега PPPoE Circuit-ID
    • Flash File System
    • Команды отладки
    • Механизм ограничения трафика в сторону CPU
    • Шифрование пароля
    • Восстановление пароля
    • Ping (поддержка IPv4/IPv6)
    • Сервер DNS (Resolver)

    Функции мониторинга

    • Статистика интерфейсов
    • Удаленный мониторинг RMON/SMON
    • Поддержка IP SLA
    • Мониторинг загрузки CPU по задачам и по типу трафика
    • Мониторинг загрузки оперативной памяти (RAM)
    • Мониторинг температуры
    • Мониторинг TCAM

    Стандарты MIB/IETF

    • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
    • RFC 1212 Concise MIB Definitions
    • RFC 1213 MIB II
    • RFC 1215 MIB Traps Convention
    • RFC 1493, 4188 Bridge MIB
    • RFC 1157, 2571-2576 SNMP MIB
    • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
    • RFC 1271,1757, 2819 RMON MIB
    • RFC 2465 IPv6 MIB
    • RFC 2466 ICMPv6 MIB
    • RFC 2737 Entity MIB
    • RFC 4293 IPv6 SNMP Mgmt Interface MIB
    • Private MIB
    • RFC 3289 DIFFSERV MIB
    • RFC 2021 RMONv2 MIB
    • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
    • RFC 2668 802.3 MAU MIB
    • RFC 2674, 4363 802.1p MIB
    • RFC 2233, 2863 IF MIB
    • RFC 2618 RADIUS Authentication Client MIB
    • RFC 4022 MIB для TCP
    • RFC 4113 MIB для UDP
    • RFC 3298 MIB для Diffserv
    • RFC 2620 RADIUS Accounting Client MIB
    • RFC 2925 Ping & Traceroute MIB
    • RFC 768 UDP
    • RFC 791 IP
    • RFC 792 ICMPv4
    • RFC 2463, 4443 ICMPv6
    • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
    • RFC 793 TCP
    • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
    • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
    • RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
    • RFC 826 ARP
    • RFC 854 Telnet

    Физические характеристики и условия окружающей среды

    • Максимальная потребляемая мощность (с учётом нагрузки PoE) - Не более 410 Вт
    • Бюджет PoE - 380 Вт
    • Питание: 36-72В DС
    • Рабочая температура окружающей среды: от -20 до +50°С АС
    • Температура хранения - от -50 до +70°С
    • Рабочая влажность - не более 80%

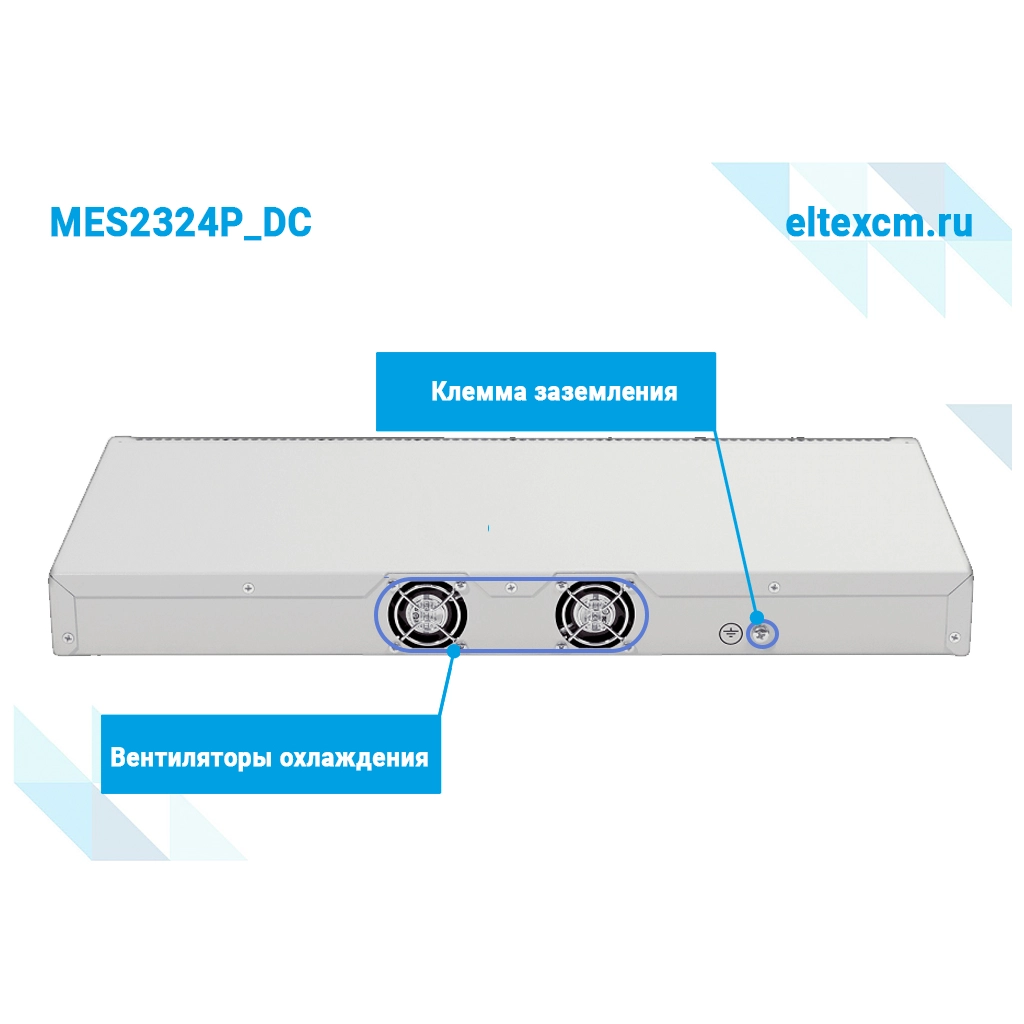

    • Охлаждение - 2 вентилятора
    • Исполнение - 19", 1U
    • Размеры (ШхВхГ), мм: 440x44x203
    • Масса: 4,02 кг

    Значения указаны для односторонней передачи
    Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
    3 Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
    Поддержка протокола BGP предоставляется по лицензии

    PM350-48/12
    Модуль питания PM350-48/12, 48V DC, 350W
    EMS-MES-access
    Опция EMS-MES-access системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES-1000, MES-2000
    MES2324P_DC
    Комплект крепления в 19"стойку
    Комплект крепления в 19"стойку
    Руководство по эксплуатации (поставляется на CD-диске)
    Руководство по эксплуатации (поставляется на CD-диске)
    Сертификат
    Сертификат
    Шнур питания 48В
    Шнур питания 48В
    [MES] Методика восстановления прошивки коммутаторов серий 23xx, 33xx и 53xx через boot меню.
    Методика восстановления прошивки коммутаторов серий 23xx, 33xx и 53xx через boot меню.

    Возможны два алгоритма восстановления в зависимости от загрузчика:



    Первый:

    Подключить ноутбук с tftp-сервером. В корневую папку загрузить образ ПО



    Ноутбук подключить ком-портом к коммутатору. Перезагрузить мес. Когда появится строка

    Autoboot in 5 seconds...

    требуется ввести пароль - eltex. После чего появится приглашение командной строки U-Boot'а.

    Eltex >>



    В консоли U-Boot'а выставить следующие переменные:

    set ipaddr 192.168.16.157 //IP-адрес устройства, необходимо заменить на актуальный для рабочего места.

    set serverip 192.168.16.159 //IP-адрес сервера, где находится файл образа ПО.

    set rol_image_name mes5300a-5542-R3.ros // Заменить название на актуальное для текущей версии ПО. (скачать можно с сайта)

    set bootcmd 'run bootcmd_tftp'

    nand erase.chip

    ubi part rootfs; ubi create rootfs



    Начать загрузку образа ПО:

    boot



    Коммутатор начнет загрузку образа ПО с TFTP-сервера и последующий его запуск.



    Второй:

    Подключить ноутбук с tftp-сервером. В корневую папку загрузить образ ПО



    Ноутбук подключить ком-портом к коммутатору. Перезагрузить мес. Когда появится строка

    Press x to choose XMODEM...

    необходимо нажать ctrl+shift+6, чтобы включить режим с выводом трассировок.



    когда появится

    Autoboot in 5 seconds...

    требуется ввести пароль - eltex. После чего появится приглашение командной строки U-Boot'а.

    Eltex >>



    В консоли U-Boot'а выставить следующие переменные:

    set ipaddr 192.168.16.157 //IP-адрес устройства, необходимо заменить на актуальный для рабочего места.

    set serverip 192.168.16.159 //IP-адрес сервера, где находится файл образа ПО.

    set rol_image_name mes5300a-5542-R3.ros // Заменить название на актуальное для текущей версии ПО. (скачать можно с сайта)

    set bootcmd 'run bootcmd_tftp'

    nand erase.chip

    ubi part rootfs; ubi create rootfs



    Начать загрузку образа ПО:

    boot



    Коммутатор начнет загрузку образа ПО с TFTP-сервера и последующий его запуск.



    [MES] Пример фильтрации PPPoE кадров на основе заголовка EtherType
    Для начала нужно создать ACL, основанный на МАС-адресации с названием test и создать разрешающие правила для EtherЕype 0x8863 и 0x8864

    console# configure

    console(config)# mac access-list extended test

     permit any any 8863 0000

     permit any any 8864 0000

     deny any any



    Зайти в настройки нужного порта и применить ACL на входящий трафик

    interfaces GigabitEthernet 1/0/x     - где x – номер порта

     service-acl input test



    Данный ACL разрешит прохождение только PPPoE пакета.

    Чтобы разрешить прохождение к аплинк портам, нужно настроить PPPoE Intermediate Agent

    Включить работу PPPoE Intermediate Agent в глобальном конфиге

    console(config)# pppoe intermediate-agent



    Зайти в настройки настраиваемого порта и включить на нем работу PPPoE Intermediate Agent

    interfaces GigabitEthernet 1/0/1

     pppoe intermediate-agent



    Зайти в настройки аплинка и включить на нем работу PPPoE Intermediate в режиме trust

    interfaces GigabitEthernet 1/0/y     - где y – номер аплинк порта

     pppoe intermediate-agent trust



    Поддерживаемые значения EtherType представлены в руководстве пользователя приложение В

    Инструкции есть у каждой модели коммутатора на сайте во вкладке «Файлы» Главная  > Каталог  > Ethernet коммутаторы  > Коммутаторы доступа 1G / 10G  > MES2324 Eltex.

    https://eltexcm.ru/catalog/ethernet-kommutatory/kommutatory-agregacii-1g/mes2324.html

    [MES] Использование 100-метрового кабеля категории Cat5e при питании устройств по PoE
    Согласно группе стандартов питания PoE IEEE802.3 устройства-потребители, питающиеся по PoE при использовании стометрового кабеля категории Cat5e , не должны потреблять более:
    • 12,95 Вт - для устройств классов 0, 3
    • 3,84 Вт - для устройств класса 1
    • 6,49 Вт - для устройств класса 2
    • 25,5 Вт - для устройств класса 4

    Класс

    Стандарт

    Мощность на порт, Вт

    Мощность на устройство, Вт

    0

    802.3af/802.3at

    15,4

    0,44 - 12,92

    1

    802.3af/802.3at

    4,5

    0,44 - 3,84

    2

    802.3af/802.3at

    7

    3,84 - 6,49

    3

    802.3af/802.3at

    15,4

    6,49 - 12,95

    4

    802.3at

    30

    12,95 - 25,5

    Разница между мощностью на порту и мощностью на питаемом устройстве обусловлена тем, что жилы кабеля имеют сопротивление (более высокие значения способствуют большей потери мощности в кабеле), следовательно, выходная мощность питающего устройства выше входной мощности питаемого устройства. Часть мощности теряется в кабеле.

    Длина PoE

    Согласно стандартов 802.3af и 802.3at длина кабеля для PoE заявляется равной 100 метрам. Однако на практике максимальная длина витой пары PoE зависит от многих факторов, в том числе заранее неизвестных:

    • сечения проводников;
    • металла проводников;
    • количества изгибов на линии;
    • наводок, неравномерных характеристик витой пары.

    Со скидкой на перегибы и прочее максимальная длина кабеля PoE желательна не более 75 метров.
    Кабели хорошего качества (с малым сопротивлением) позволяют питать устройства на расстоянии до 100 метров.

    [MES] Диагностика возможных проблем на коммутаторе при работе с РоЕ устройствами
    Модели коммутаторов  MES с суффиксом ‘P’ в обозначении поддерживают электропитание устройств по линии Ethernet в соответствии с рекомендациями IEEE 802.3af (PoE) и IEEE 802.3at (PoE+). Эксплуатировать коммутаторы необходимо только с заземленным корпусом.

    При возникновении проблем с питанием PoE устройств понять возможную причину проблемы можно, используя команды:

    1) power inline traps enable.  Добавление в конфигурацию  устройства данной команды разрешает формирование информационных сообщений для подсистемы PoE.  Уровень логирования сообщений должен быть не ниже info



    2) show power inline. Команда позволяется посмотреть состояние электропитания всех интерфейсов, поддерживающих питание по линии PoE.



    Из вывода видно, что на втором порту находится РоЕ устройство класса 3. На первом и третьем портах не обнаружено устройств PoЕ

    3) show power inline [проблемный порт]. Команда позволяется посмотреть состояние электропитания конкретного интерфейса.  Из вывода в динамике, используя счетчики ошибок, можно определить возможные причины конфликтов в подаче PoE





    Status Оперативное состояние электропитания порта. Возможные значения:
    Off - питание порта выключено административно
    Searching – питание порта включено, ожидание подключения PoE-устройства
    On – питание порта включено и есть присоединеннное PoE-устройство
    Fault – авария питания порта. PoE-устройство запросило мощность большую, чем
    доступно или потребляемая PoE-устройством мощность превысила заданный предел.
    Overload Counter Счетчик количества случаев перегрузки по электропитанию
    Short Counter Счетчик случаев короткого замыкания
    Denied Counter Счетчик случаев отказа в подаче электропитания
    Absent Counter Счетчик случаев прекращения электропитания из-за отключения питаемого устройства
    Invalid Signature
    Counter
    Счетчик ошибок классификации подключенных PoE-устройств




    4) show power inline consumption. Отображает характеристики потребления мощности всех PoE-интерфейсов устройства









    Каждая отдельна проблема с подачей питания по PoЕ требуют индивидуальной подхода к решению, проблема может быть на стороне конечного устройства РоЕ, кабеля или коммутатора.

    При обращении в службу технической поддержки необходимо предоставить выводы вышеперечисленных команд, а также  команды show version, sh logiging



    [MES] Настройка TACACS на коммутаторах MES
    Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству, при этом поддерживая совместимость с RADIUS и другими процессами проверки подлинности.

    Конфигурацию будем выполнять на базе коммутатора MES2324.

    1.    Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

    MES2324B(config)#tacacs-server host 192.168.10.5 key secret

    2.    Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

    MES2324B(config)#aaa authentication login authorization default tacacs local

    Примечение: На коммутаторах серии 23xx, 33xx, 53xx используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 4.0.6 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке. На коммутаторах серии 1000, 2000, 3000 уже имеется этот функционал.

    3.    Установить способ аутентификации при повышении уровня привилегий:

    MES2324B(config)#aaa authentication enable authorization default tacacs enable

    Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

    4.    Создать учетную запись:


    MES2324B(config)#username tester password eltex privilege 15

    5.    Задать пароль на доступ в привилегированный режим:

    MES2324B(config)#enable password eltex

    6.  Разрешить ведение учета (аккаунта) для сессий управления.

    MES2324B(config)#aaa accounting login start-stop group tacacs+

    7.  Включить ведение учета введенных в CLI команд по протоколу tacacs+.

    MES2324B(config)#aaa accounting commands stop-only group tacacs+

    Примечание: По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

    [MES] Настройка VRRP на коммутаторах MES
    Протокол VRRP предназначен для резервирования маршрутизаторов, выполняющих роль шлюза по умолчанию. Это достигается путём объединения IP-интерфейсов группы маршрутизаторов в один виртуальный, который будет использоваться как шлюз по умолчанию для компьютеров в сети.



    vrrp

    sw1, sw2 – два любых коммутатора пропускающих трафик прозрачно, использовались MES2124
    R1, R2 — коммутаторы MES2324 с настроенным VRRP,
    R1 — Master
    R2 — Backup

    Со стороны PC1 сеть VLAN 100
    Cо стороны PC2 сеть VLAN 200

    –---------------------------------------Настройки мастера (R1):------------------------------------------------

    Отключение протокола STP:
    R1(config)#no spanning-tree

    1) Настройка интерфейса VLAN 200
         а) Настройка IP-адреса интерфейса VLAN 200 для подсети 10.0.200.0 /24:

        R1(config)#int vlan 200
        R1(config-if)#ip address 10.0.200.1 255.255.255.0

        б) Определение VRID (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.200.0 /24

        R1(config-if)#vrrp 1 ip 10.0.200.1

    ПримечаниеVRRP-маршрутизатор всегда будет становиться Master, если он владелец IP-адреса, который присвоен виртуальному маршрутизатору

        в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

        R1(config-if)#no vrrp 1 shutdown

        г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

        R1(config-if)#vrrp 1 timers advertise msec 50

    Примечание: Если интервал задан в миллисекундах, то происходит округление вниз до ближайшей секунды для VRRP Version 2 и до ближайших сотых долей секунды (10 миллисекунд) для VRRP Version 3.

    2) Настройка интерфейса gigabitethernet 1/1/23

        R1(config)#int gigabitethernet 1/1/23
        R1(config-if)#switchport mode trunk
        R1(config-if)#switchport trunk allowed vlan add 200

    3) Настройка интерфейса VLAN 100

        a) Настройка IP-адреса интерфеса для подсети 10.0.100.0 /24

        R1(config)#int vlan 100
        R1(config-if)#ip address 10.0.100.1 255.255.255.0

        б) Определение VRID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.100.0 /24

        R1(config-if)#vrrp 1 ip 10.0.100.1

    Примечание: R2 становится Backup-маршрутизатором и не выполняет функции маршрутизации трафика до выхода из строя Master.

        в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

        R1(config-if)#no vrrp 1 shutdown

        г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

        R1(config-if)#vrrp 1 timers advertise msec 50

    4) Настройка интерфейса gigabitethernet 1/1/24

    R1(config)#int gigabitethernet 1/1/24
    R1(config-if)#switchport mode trunk
    R1(config-if)#switchport trunk allowed vlan add 100





    –-------------------------------------------Настройки Backup (R2):---------------------------------------------

    Отключение протокола STP:
    R1(config)#no spanning-tree

    1) Настройка интерфейса VLAN 200:
         а) Настройка IP-адреса интерфейса для подсети 10.0.200.0 /24:

        R1(config)#int vlan 200
        R1(config-if)#ip address 10.0.200.2 255.255.255.0

        б) Определение ID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.200.0 /24,

        R1(config-if)#vrrp 1 ip 10.0.200.1

        в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

        R1(config-if)#no vrrp 1 shutdown

        г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

        R1(config-if)#vrrp 1 timers advertise msec 50

    2) Настройка интерфейса gigabitethernet 1/1/23

        R1(config)#int gigabitethernet 1/1/23
        R1(config-if)#switchport mode trunk
        R1(config-if)#switchport trunk allowed vlan add 200

    3) Настройка интерфейса VLAN 100:
         a) Настройка IP-адреса интерфеса для подсети 10.0.100.0 /24

        R1(config)#int vlan 200
        R1(config-if)#ip address 10.0.100.2 255.255.255.0

        б) Определение VRID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию VRRP-маршрутизатора для подсети 10.0.100.0 /24
        R1(config-if)#vrrp 1 ip 10.0.100.1

        в) no vrrp 1 shutdown
         г) vrrp 1 timers advertise msec 50

    4) Настройка интерфейса gigabitethernet 1/1/24

        R1(config)#int gigabitethernet 1/1/24
        R1(config-if)#switchport mode trunk
        R1(config-if)#switchport trunk allowed vlan add 100

    Примечание: На коммутаторах SW1 и SW2 также необходимо настроить порты gi23 и gi24 в режим trunk для своих VLAN, а порт gi1 в режим access для своих VLAN.

    После настройки R1 и R2 при выходе из строя R1 мастером становится R2 и работает как шлюз по умолчанию с виртуальным IP-адресом 10.0.100.1 для сети 10.0.100.0 /24 и 10.0.200.1 для сети 10.0.200.0 /24
    При возвращении R1 он снова становится мастером.

    Примечание: На канальном уровне резервируемые интерфейсы имеют MAC-адрес 00:00:5E:00:01:XX, где XX – номер группы VRRP (VRID)

    [MES] Настройка стекирования на коммутаторах MES23хх/33хх/5324
    Коммутаторы MES23хх/33хх/5324 можно объединять в стек до 8 устройств. В режиме стекирования MES5324 использует XLG порты для синхронизации, остальные коммутаторы семейства, кроме MES2308(P), XG порты. MES2308 и MES2308P используют оптические 1G-порты.  При этом для стекирования устройств должны использоваться для MES5324 - QSFP(40G), для MES23хх и MES33хх SFP+(10G), для MES2308(P) - SFP(1G).

    При этом указанные порты не участвуют в передаче данных. Возможны две топологии синхронизирующихся устройств – кольцевая и линейная. Рекомендуется использовать кольцевую топологию для повышения отказоустойчивости стека.

    Коммутаторы по умолчанию уже работают в режиме стека с UNIT ID 1

    Настройка

    console(config)#stack configuration links {fo1-4| te1-4 | gi9-12}

    console(config)#stack configuration unit-id {1-8}

    Конфигурация применится после сохранения настроек и перезагрузки

    Подробней с настройкой стекирования  можно ознакомиться в "Руководстве по эксплуатации" раздел 4.4

    [MES] Конфигурация MSTP
    Протокол Multiple STP (MSTP) является наиболее современной реализацией STP, поддерживающей использование VLAN. MSTP предполагает конфигурацию необходимого количества экземпляров связующего дерева (spanning tree) вне зависимости от числа групп VLAN на коммутаторе. Каждый экземпляр (instance) может содержать несколько групп VLAN. Недостатком протокола MSTP является то, что на всех коммутаторах, взаимодействующих по MSTP, должны быть одинаково сконфигурированы группы VLAN.

    римечание: Всего можно сконфигурировать 64 экземпляра MSTP.


    Пример настройки MSTP:


    spanning-tree mode mst
    !
    spanning-tree mst configuration
    instance 1 vlan 201,301
    instance 2 vlan 99
    instance 3 vlan 203,303
    name test
    exit

    Примечание: По умолчанию все vlan'ы находятся в 0 instance.

    [MES] Пример настройки OSPF
    В качестве, примера, настроим соседство OSPF между коммутаторами MES3124 (версия 2.5.47) и MES3324 (версия 4.0.9).
    Настройка для версии 2.5.х

    1) Создаем interface vlan для создания соседства

    console(config)#interface vlan 10

    console(config-if)#ip address 10.10.10.6 255.255.255.252

    console(config-if)#exit

    2) Настройки в режиме глобальной конфигурации

    console(config)#router ospf enable

    console(config)#router ospf area 4.4.4.4

    console(config)#router ospf redistribute connected

    console(config)#router ospf router-id 1.1.1.1

    3) Настройка интерфейса ip

    console(config)#interface ip 10.10.10.6

    console(config-ip)#ospf

    console(config-ip)#ospf area 4.4.4.4

    console(config-ip)#exit

    Настройка для версии  4.0.x

    1) Создаем interface vlan для создания соседства

    console(config)#interface vlan 10

    console(config-if)#ip address 10.10.10.5 255.255.255.252

    console(config-if)#exit

    2) Настройки в режиме глобальной конфигурации

    console(config)#router ospf 1

    console(router_ospf_process)#network 10.10.10.5 area 4.4.4.4

    console(router_ospf_process)#router-id 5.5.5.5

    console(router_ospf_process)#exit

     Контроль работы протокола

    Просмотр  ospf соседей  - sh ip ospf neighbor

    Просмотр таблицы LSDB - show ip ospf database

    Просмотр состяния ospf -  sh ip ospf



    Настройка параметров ospf аутентификации

    1) Настраиваем ключ для аутентификации

    console(config)#key chain TEST_KEYCHAIN

    (config-keychain)#key 1

    (config-keychain-key)#key-string test

    (config-keychain-key)#exit

    (config-keychain)#exit



    2) Добавляем ключ к аутентификации md5 по ospf

    console(config)#interface ip 10.10.10.6

    console(config-ip)ip ospf authentication message-digest

    console(config-ip)#ip ospf authentication message-digest

    console(config-ip)#ip ospf authentication key-chain TEST_KEYCHAIN

    console(config-ip)#ip ospf authentication-key 1

    console(config-ip)#ip ospf cost 1

    console(config-ip)#exit

    [MES] Как ограничить число tcp-syn запросов
    На коммутаторах mes реализован функционал security-suite. Используя security-suite можно настроить порог syn-запросов на определенный ip-адрес/подсеть с целью защиты от syn-атак.

    Пример настройки:



    Глобально включить security-suite:

    2324B(config)#security-suite enable



    Настроить на порту порог:

    2324B(config)#interface gig0/1
    2324B(config-if)#security-suite dos syn-attack 127 192.168.11.0 /24

    127 - максимальное число подключений в секунду



    Посмотреть security-suite можно командой show security-suite configuration.

    2324B#show security-suite configuration

    Security suite is enabled (Per interface rules are enabled).

    Denial Of Service Protect:

    Denial Of Service SYN-FIN Attack is enabled
    Denial Of Service SYN Attack

    Interface IP Address SYN Rate (pps)
    -------------- -------------------- -----------------------
    gi1/0/1 192.168.11.0/24 127


    Martian addresses filtering
    Reserved addresses: disabled
    Configured addresses:



    SYN filtering

    Interface IP Address TCP port
    -------------- ---------------------- --------------------

    ICMP filtering

    Interface IP Address
    -------------- ----------------------



    Fragmented packets filtering

    Interface IP Address
    -------------- ----------------------



    2324B#

    [MES] Настройка ITU-T G.8032v2 (ERPS)
    Протокол ERPS (Ethernet Ring Protection Switching) предназначен для повышения устойчивости и надежности сети передачи данных, имеющей кольцевую топологию, за счет снижения времени восстановления сети в случае аварии.

    Время восстановления не превышает 1 секунды, что существенно меньше времени перестройки сети при использовании протоколов семейства spanning tree.

    Пример конфигурирования


    Настроим ревертивное кольцо с подкольцом, использующим кольцо в качестве виртуального канала. Для прохождения служебного ERPS трафика в кольце используется VLAN 10 (R-APS VLAN), защищает VLAN 20, 30, 40, 200, 300, 400. Для прохождения служебного ERPS  трафика в подкольце используется VLAN 100, защищает VLAN 200, 300, 400. Так как кольцо будет использоваться в качестве виртуального канала для подкольца, в настройках коммутаторов, которые не знают о существовании подкольца (коммутаторы 1 и 2), необходимо указать все VLAN подкольца.

    В качестве RPL линка в основном кольце возьмем линк между коммутаторами 1 и 2. В качестве RPL линка в подкольце возьмем линк между коммутаторами 5 и 6. RPL линк — это линк, который будет заблокирован при нормальном состоянии кольца, и разблокируется только в случае аварии на одном из линков кольца.

    Линк между коммутаторами 3 и 4 для подкольца vlan 100 будет определяться как virtual link.

    Примечания:

    • Подкольцо не умеет определять разрыв виртуального линка. Поэтому при разрыве этого линка в подкольце не разблокируется rpl-link.
    • По дефолту через интерфейс в режим trunk проходит дефолтный 1 VLAN. Поэтому данный VLAN необходимо или добавить в protected, или запретить его прохождение через интерфейс, чтобы избежать возникновение шторма.
    • RPL link блокирует прохождение трафика в protected VLAN. Но на семейство протоколов xSTP данная блокировка не растространяется. Поэтому необходимо запрещать прохождение STP bpdu через кольцевые порты.



    Конфигурация коммутатора 1

    • console(config)#erps
    • console(config)#erps vlan 10
    • console(config-erps)#ring enable
    • console(config-erps)#port west te1/0/1
    • console(config-erps)#port east te1/0/2
    • console(config-erps)#protected vlan add 20,30,40,100,200,300,400
    • console(config-erps)#rpl west owner
    • console(config-erps)#exit
    • console(config)#
    • console(config)#interface range TengigabitEthernet1/0/1-2
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#spanning-tree bpdu filtering
    •

    Конфигурация коммутатора 2

    • console(config)#erps
    • console(config)#erps vlan 10
    • console(config-erps)#ring enable
    • console(config-erps)#port west te1/0/1
    • console(config-erps)#port east te1/0/2
    • console(config-erps)#protected vlan add 20,30,40
    • console(config-erps)#rpl west neighbor
    • console(config-erps)#exit
    • console(config)#
    • console(config)#interface range TengigabitEthernet1/0/1-2
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#spanning-tree bpdu filtering

    Конфигурация коммутатора 3, 4

    • console(config)#erps
    • console(config)#erps vlan 10
    • console(config-erps)#ring enable
    • console(config-erps)#port west tengigabitethernet1/0/1
    • console(config-erps)#port east tengigabitethernet1/0/2
    • console(config-erps)#protected vlan add 20,30,40
    • console(config-erps)#sub-ring vlan 100
    • console(config-erps)#exit
    • console(config)#erps vlan 100
    • console(config-erps)#ring enable
    • console(config-erps)#port west tengigabitethernet1/0/3
    • console(config-erps)#protected vlan add 200,300,400
    • console(config-erps)#exit
    • console(config)#
    • console(config)#interfaceTengigabitEthernet1/0/1
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#interfaceTengigabitEthernet1/0/2
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 10,20,30,40,100,200,300,400
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#interfaceTengigabitEthernet1/0/3
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#spanning-tree bpdu filtering

    Конфигурация коммутатора 5

    • console(config)#erps
    • console(config)#erps vlan 100
    • console(config-erps)#ring enable
    • console(config-erps)#port west te1/0/1
    • console(config-erps)#port east te1/0/2
    • console(config-erps)#protected vlan add 200,300,400
    • console(config-erps)#rpl west owner
    • console(config-erps)#exit
    • console(config)#
    • console(config)#interface range TengigabitEthernet1/0/1-2
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#spanning-tree bpdu filtering

    Конфигурация коммутатора 6

    • console(config)#erps
    • console(config)#erps vlan 100
    • console(config-erps)#ring enable
    • console(config-erps)#port west te1/0/1
    • console(config-erps)#port east te1/0/2
    • console(config-erps)#protected vlan add 200,300,400
    • console(config-erps)#rpl west neighbor
    • console(config-erps)#exit
    • console(config)#interface range TengigabitEthernet1/0/1-2
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#spanning-tree bpdu filtering

    Статус колец можно посмотреть командами

    • console#show erps
    • console#show erps vlan 10
    • console#show erps vlan 100
    [MES] Настройка IPv6 адреса на коммутаторах MES
    Настройка IPv6 адреса:

    1) Stateless auto-configuration



    Является режимом по-умолчанию. Включается следующим образом:

    (config)#interface vlan x

    (config)#ipv6 enable



    После ввода команды устройство получает link-local адрес и может взаимодействовать с другими устройствами в данном сегменте сети.



    Проверить наличие адреса командой:



    console(config-if)#do sh ipv6 int



    Interface IP addresses Type

    ----------- ------------------------------------------------ ------------

    VLAN X fe80::e2d9:e3ff:fef1:dc80 linklayer

    VLAN X ff02::1 linklayer

    VLAN X ff02::1:fff1:dc80 linklayer



    Адрес ff02::1, т.н. ‘all-nodes’ мультикаст-адрес, который прослушивается всеми узлами сети.

    Адрес ff02::1:fff1:dc80 - ‘solicited-node’ мультикаст-адрес, имеет значение в локальном сегменте сети и служит для получения адреса 2-го уровня в рамках протокола NDP (аналог ARP в сетях IPv4).



    Формирование link-layer адреса.

    Link-local адреса всегда начинаются с префикса FE80::/10, к которому присоединяется идентификатор устройства, включающий мак-адрес. Данный идентификатор формируется по алгоритму EUI-64.

    Пример:

    Пусть коммутатор имеет мак-адрес e0:d9:e3:f1:dc:80. Согласно EUI-64 мак-адрес разбивается на 2 части по 24 бита - e0:d9:e3 и f1:dc:80, которые разделяются вставкой из 16 бит – FFFE. В первой 24-битной части инвертируется бит U/L. Таким образом, из имеющегося мак-адреса получаем link-local адрес fe80::/10 + e2d9e3 +fffe+f1dc80 -> fe80::e2d9:e3ff:fef1:dc80.



    2) Настройка адреса вручную



    Настройка вручную осуществляется следующим образом:



    (config)#interface vlan x

    (config)#ipv6 enable # включение ipv6 является обязательным требованием



    Далее можно задать желаемый global-scope адрес вручную:



    (config)#ipv6 address 2001::a/64,



    задать желаемый link-local адрес вручную:



    (config)#ipv6 address fe80::a/64 link-local,



    или использовать формирование адреса по алгоритму EUI-64:



    (config)#ipv6 address 2001::/64 eui-64.



    Если при назначении адреса вручную не указывать область действия(scope) адреса как link-local, то адреса будут доступны вне локального сегмента сети и будут маршрутизироваться в сетях.



    Примечание: на коммутаторах MES не предусмотрено получение адреса с помощью DHCPv6.

    [MES] Настройка ECMP для MES23xx/33xx/53xx
    Балансировка нагрузки ЕСМР (Equal-cost multi-path routing) позволяет передавать пакеты одному получателю по нескольким «лучшим маршрутам».

    Данный функционал предназначен для распределения нагрузки и оптимизации пропускной способности сети. ЕСМР может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP. Максимально можно настроить 8 путей.

    По умолчанию метод балансировки src-dst-mac-ip, изменить можно командой Port-Channel load-balance

    Пример настройки ECMP:

    MES2324(config)#ip maximum-paths 3

    P.S.Настройка вступит в силу только после сохранения конфигурации и перезагрузки устройства.

    Просмотр текущих настроек:

    MES2324#show ip route
    Maximum Parallel Paths: 1 (1 after reset)
    Load balancing: src-dst-mac-ip

    [MES] Настройка dhcp server
    Пример настройки для VLAN 101

    Отключить DHCP client в vlan 1

    • interface vlan 1
    • no ip address dhcp

    Включить DHCPсервер и настроить пул выдаваемых адресов:

    • ip dhcp server
    • ip dhcp pool network Test
    • address low 192.168.101.10 high 192.168.101.254 255.255.255.0
    • default-router 192.168.101.2
    • dns-server 10.10.10.10
    • exit

    Задать для интерфейса VLAN101 IPадрес и сетевую маску (это будет адрес DHCPсервера) :

    • interface vlan 101
    • ip address 192.168.101.1 255.255.255.0
    • exit

    Назначить VLAN101 на Ethernet порт, к которому подключен пользователь (например, gi1/0/1):

    • interface gigabitethernet 1/0/1
    • switchport access vlan 101
    • exit
    [MES] Сброс настроек интерфейса в default
    Пример настройки интерфейса:

    2324B(config)#default interface gig0/10
    Configuration for these interfaces will be set to default.
    It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y
    2324B(config)#

    [MES] Настройка PVST
    Настройка протокола PVST доступна для коммутаторов серий MES2300/3300/5300, начиная с версии ПО 4.0.10

    Для включения протокола PVST необходимо использовать команду:

    spanning-tree mode pvst



    Для создания VLAN- участников PVST:

    vlan database

    vlan 2-64



    Данные VLAN требуется добавить на интерфейсы:

    interface gigabitethernet1/0/14

    switchport mode trunk

    switchport trunk allowed vlan add 2-64



    Максимальное количество VLAN участников PVST - 64.

    [MES] Настройка radius-сервера на коммутаторах MES
    Настройка radius-сервера доступна для коммутаторов серий MES2300/3300/5300.

    radius-сервер может использоваться для 802.1x аутентификации и для аутентификации учётных записей на других коммутаторах.



    Включение radius-сервера:

    radius server enable



    Настройка адреса коммутатора доступа (клиента) и ключа:

    encrypted radius server secret key secret ipv4-address 192.168.1.10



    Конфигурация групп и привязка к ним уровней привилегий:

    radius server group admin
    vlan name test
    privilege-level 15
    exit
    !
    radius server group priv1
    privilege-level 1
    exit

    Настройка логина и пароля для учётных записей, привязка их к группам:
    radius server user username priv1 group priv1 password priv1
    radius server user username tester group admin password tester

    [MES] Настройка GVRP
    GARP VLAN Registration Protocol (GVRP) – протокол VLAN-регистрации.

    Протокол позволяет распространить по сети идентификаторы VLAN. Основной функцией протокола GVRP является обнаружение информации об отсутствующих в базе данных коммутатора VLAN-сетях при получении сообщений GVRP. Получив информацию об отсутствующих VLAN, коммутатор добавляет ее в свою базу данных, как Type  - dynamicGvrp .



    Пример настройки switch1

    Распространить vlan 300 по сети.

    console(config)# gvrp enable
    console(config)# interface gigabitethernet1/0/1
    console(config-if)# gvrp enable
    console(config-if)# swichport mode trunk
    console(config-if)# swichport trunk allowed add 100,300

    Пример настройки на switch2

    console(config)# gvrp enable
    console(config)# interface gigabitethernet1/0/1
    console(config-if)# gvrp enable
    console(config-if)# swichport mode trunk
    console(config-if)# swichport trunk allowed add 100

    27-Jul-2016 11:53:25 %VLAN-I-GVRPAddVlan: Dynamic VLAN Vlan 300 was added by GVRP
    27-Jul-2016 11:53:25 %VLAN-I-GVRPAddPort: Dynamic port gi1/0/1 was added to VLAN Vlan 300 by GVRP

    switch2#sh vlan
    Vlan mode: Basic

    Vlan Name Tagged ports Untagged ports Type Authorization
    1 - - gi1/0/1-7,gi1/0/9-28,Po1- Default Required
    100 - gi1/0/1 - permanent Required
    300 - gi1/0/1 - dynamicGvrp Required



    По умолчанию VLAN c  Type  - dynamicGvrp нельзя  назначить на порт.  Для этого  vlan  нужно добавить  в vlan database.



    Начиная с версии 4.0.9 и 1.1.48/2.5.48 доступен функционал отключения анонса по gvrp определенного vlan. Используется команда gvrp advertisement-forbid в контесте конфигурирования interface vlan.

    console(config)#interface vlan 1

    console(config-if)#gvrp advertisement-forbid

    В версии 4.0.11 появился функционал автоматического сохранения в динамического vlan, полученного по gvrp,  в vlan database.  Для настройки используется команда  gvrp static-vlan в режиме глобального конфигурирования.

    Рассчитать стоимость доставки MES2324P_DC Eltex | Коммутатор 24 порта 1G с PoE, 4 порта 10G
    Данный сервис поможет Вам узнать ориентировочную стоимость доставки Вашего товара
    Выберите маршрут
    Страна назначения
    Населенный пункт
    Ваш браузер сильно устарел.
    Обновите его до последней версии или используйте другой более современный.
    0
    Ваш заказ
    Наименование Цена Количество Итого
    Сумма заказа:
    0 руб
