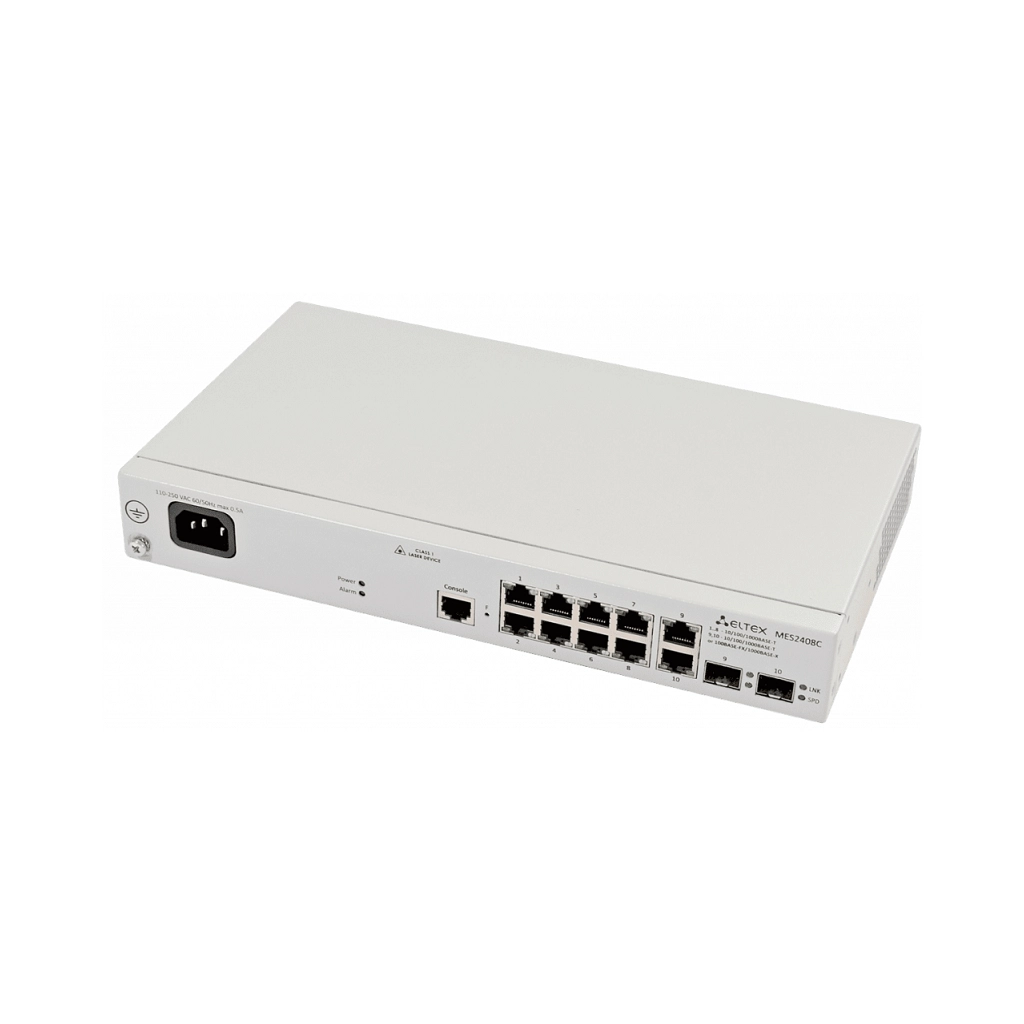

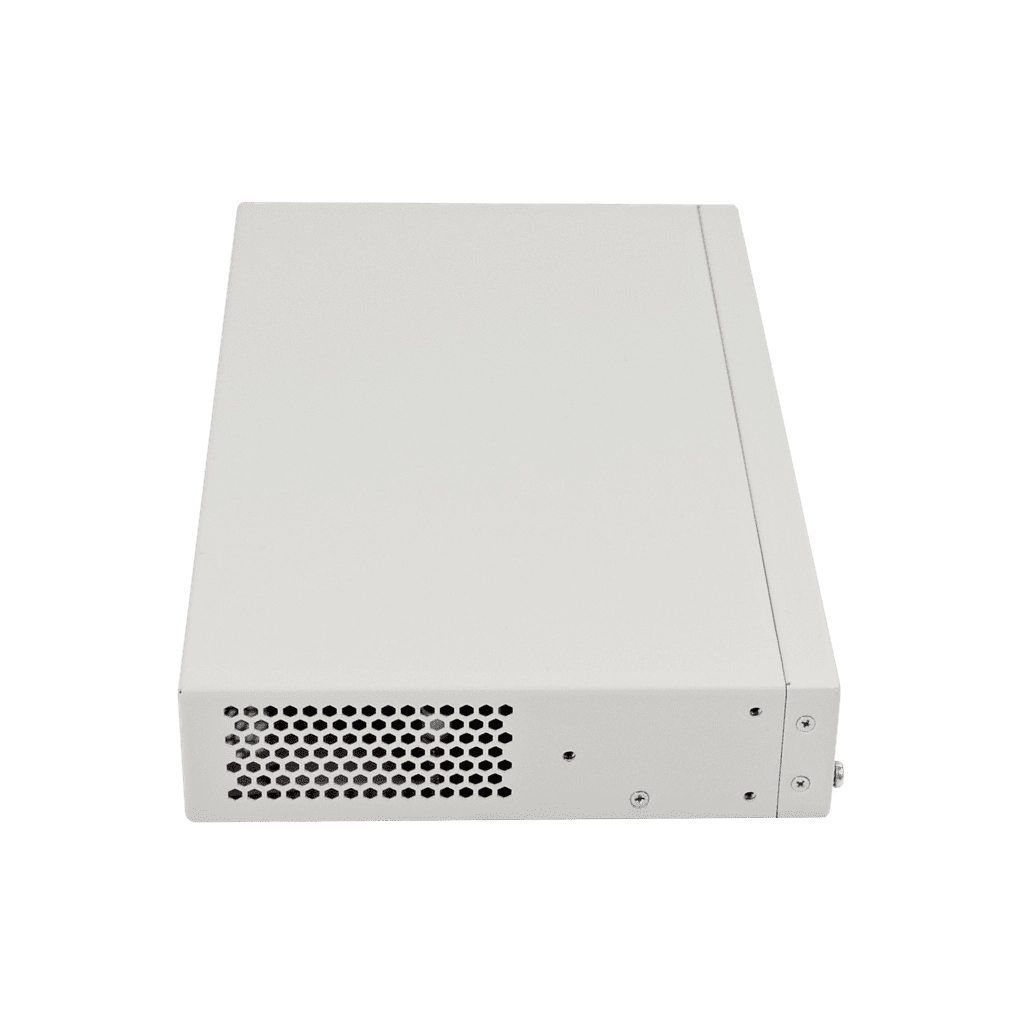

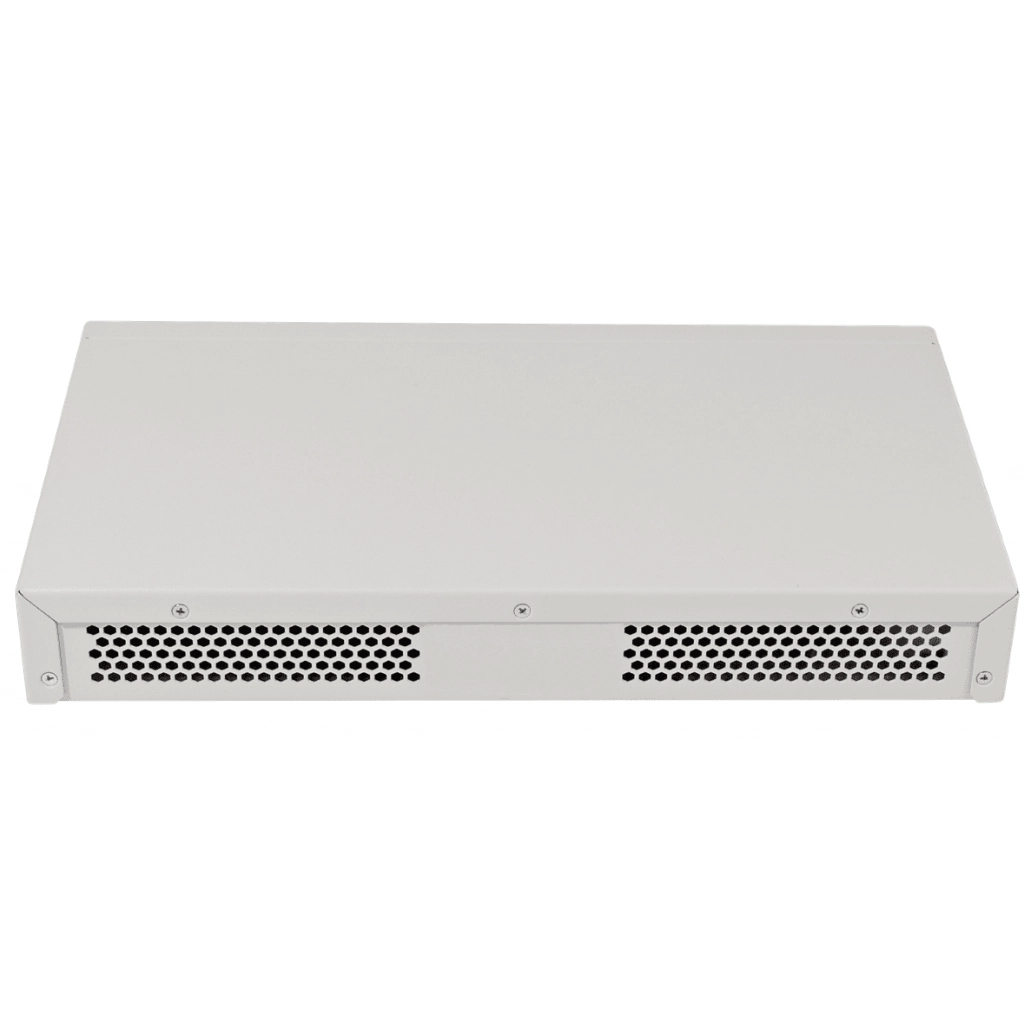

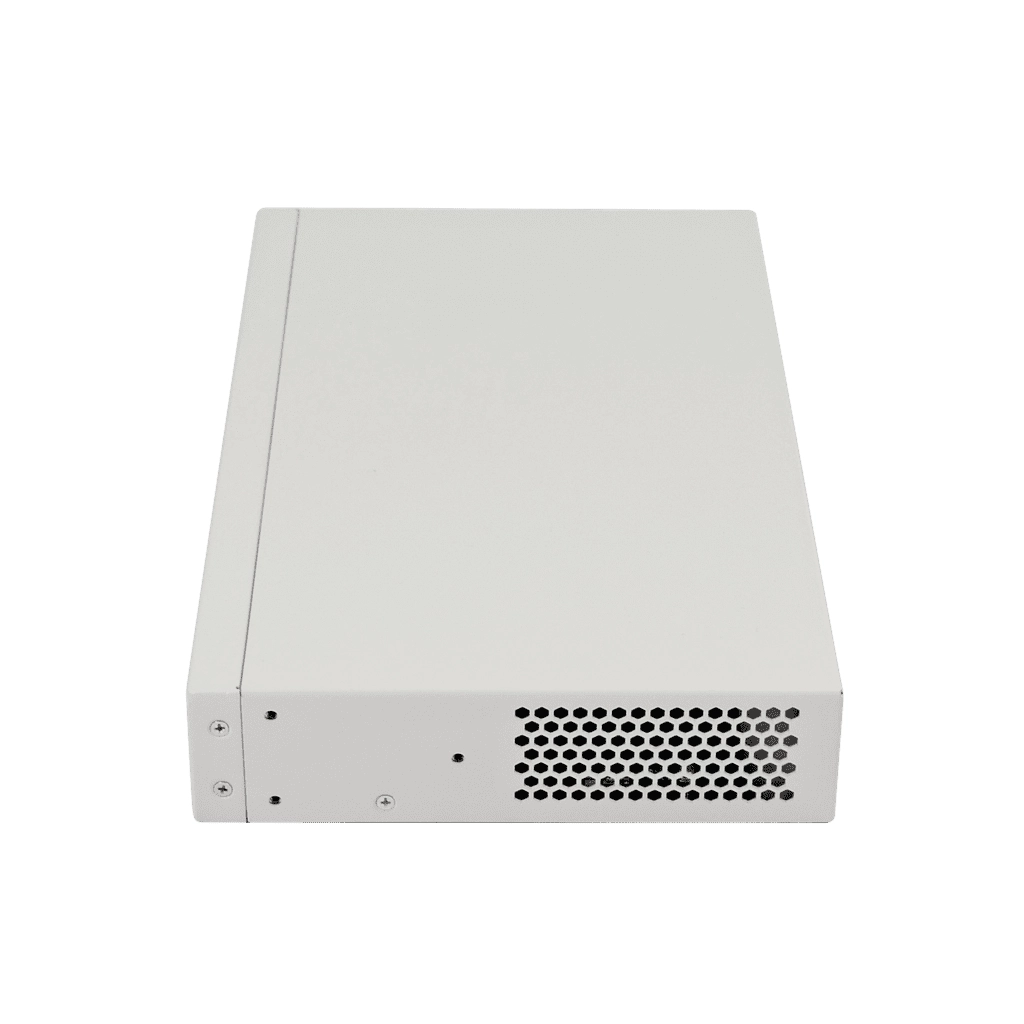

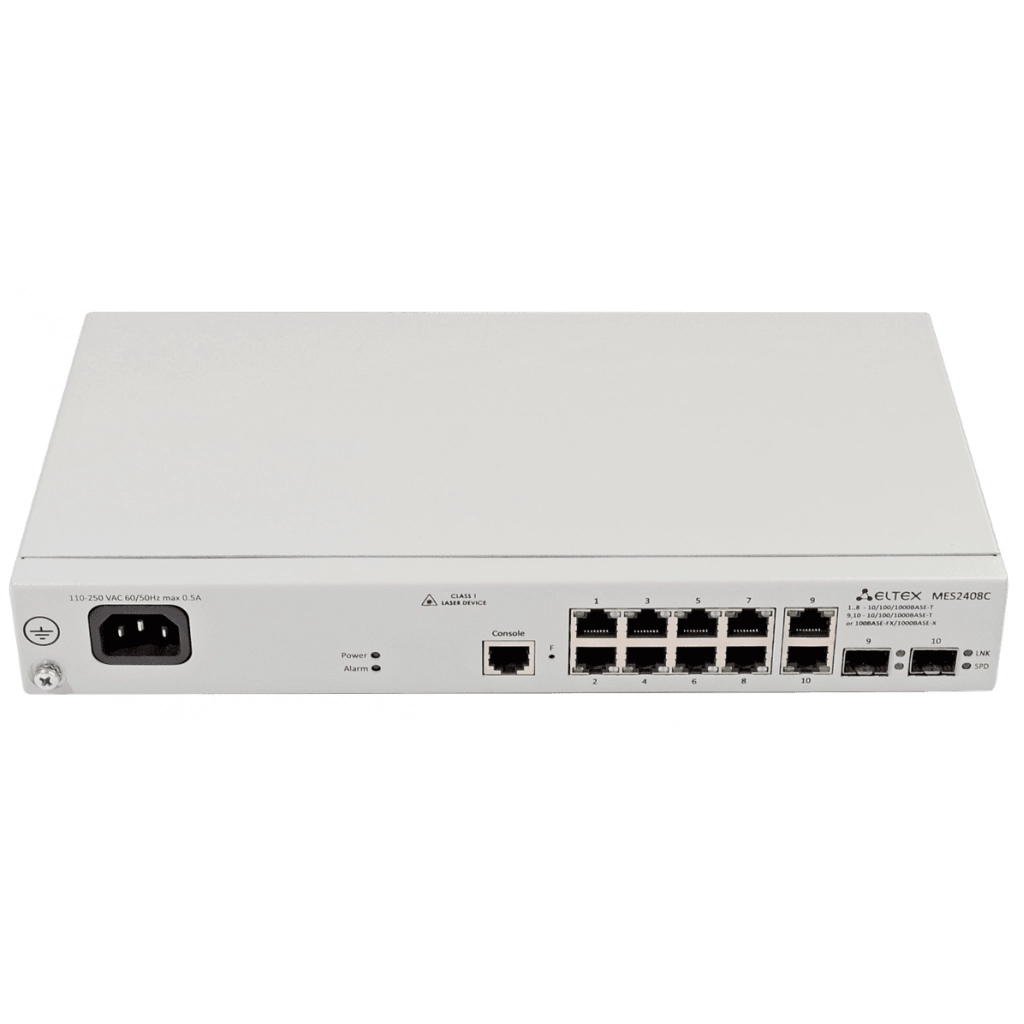

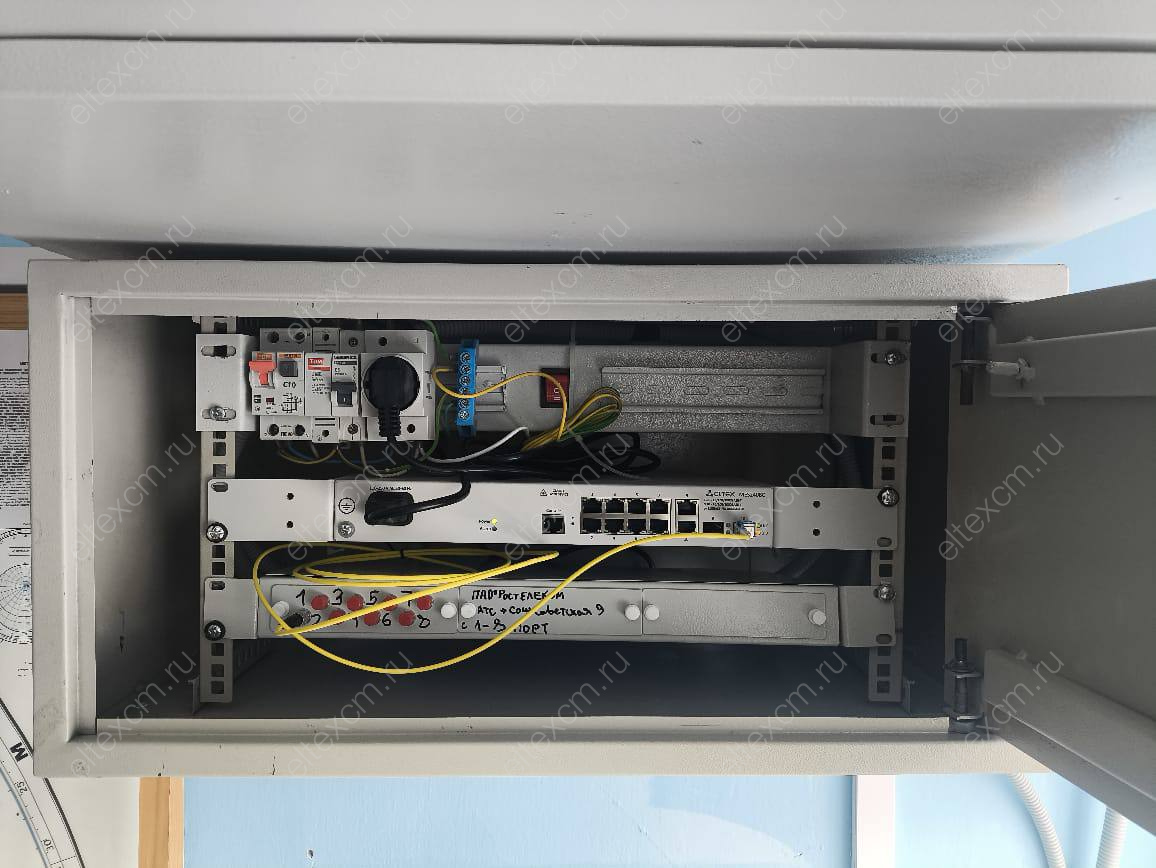

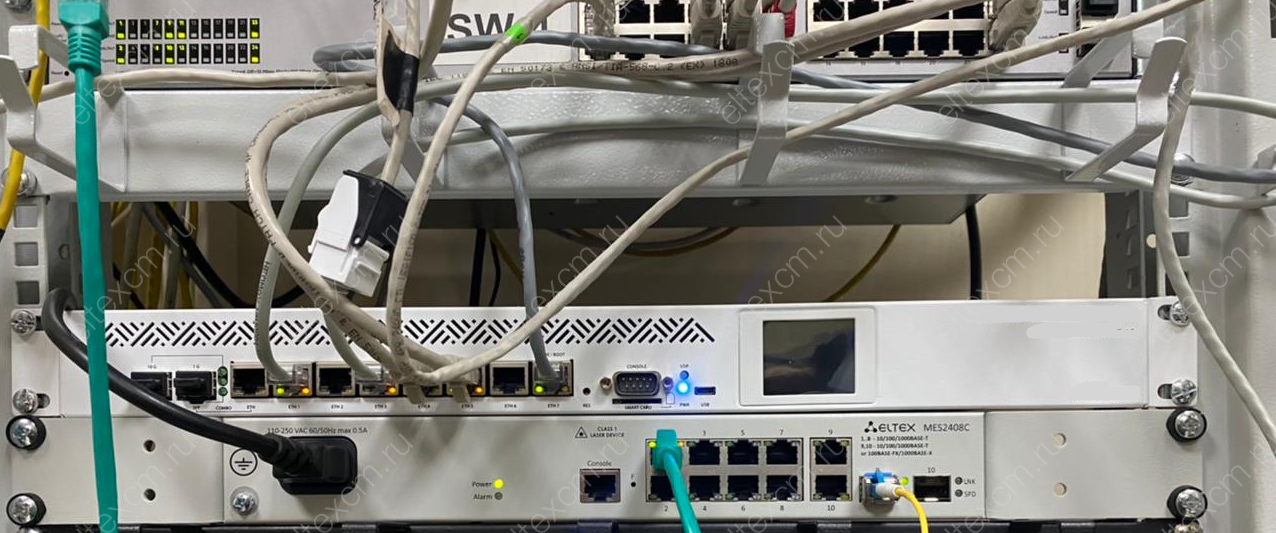

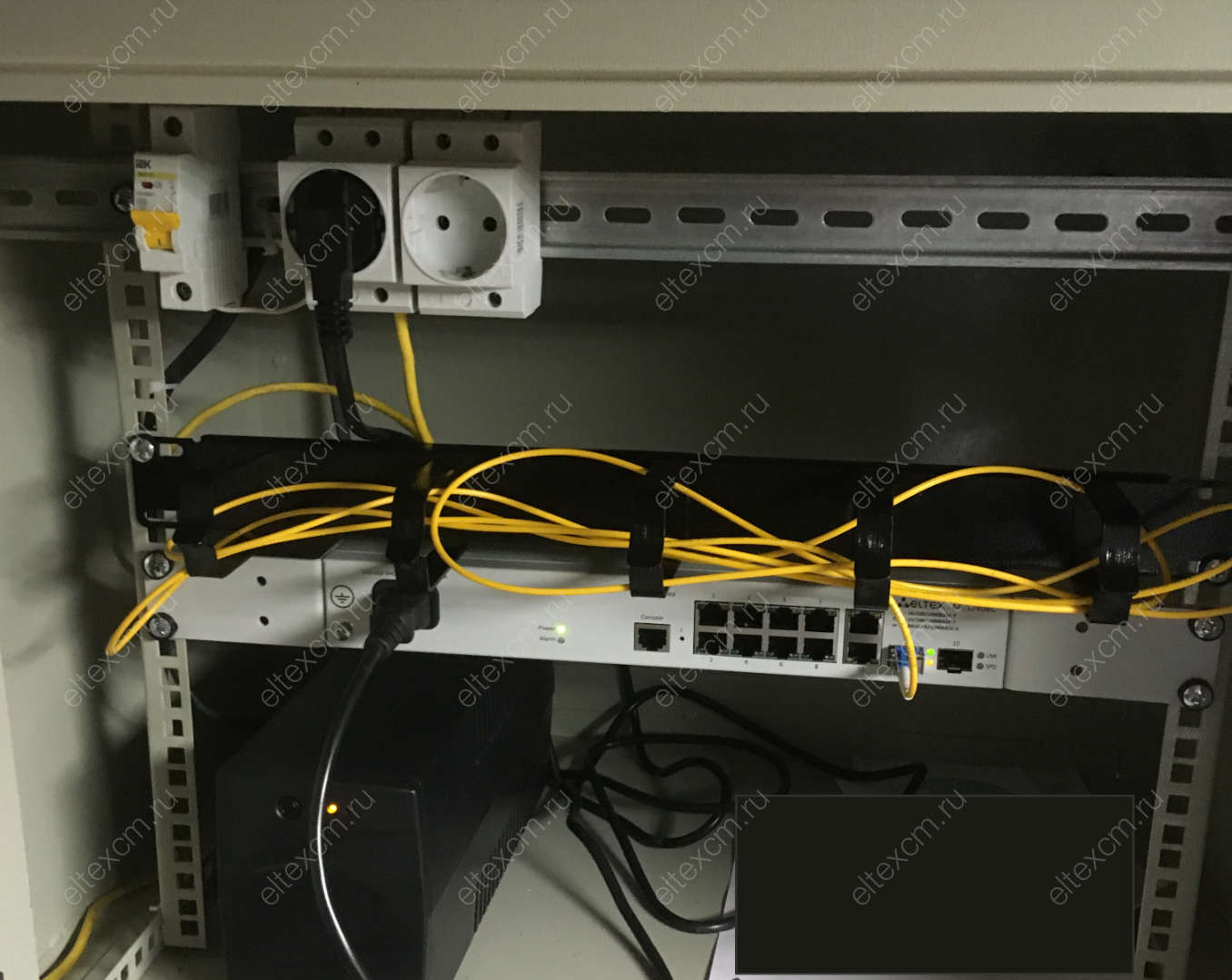

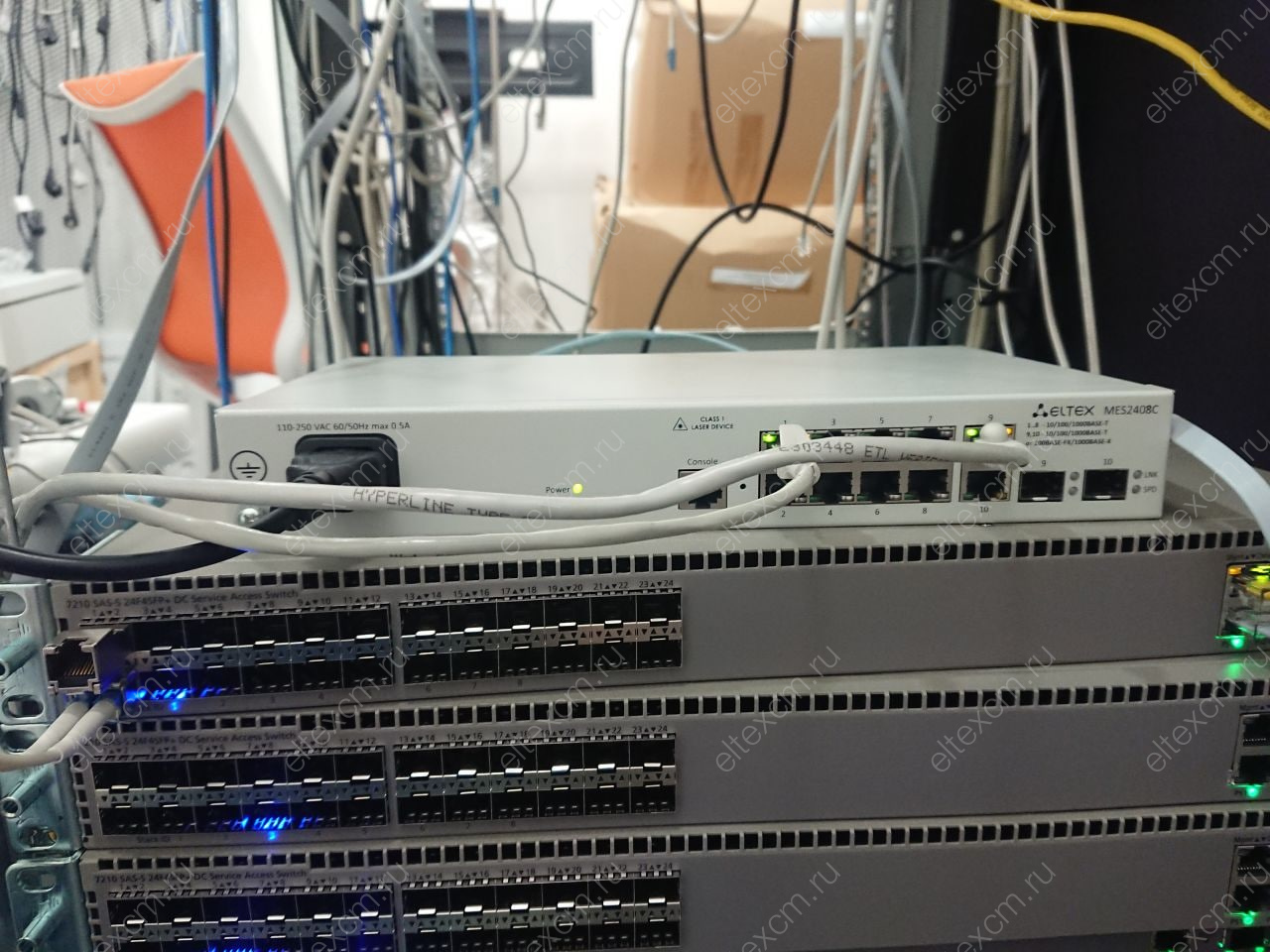

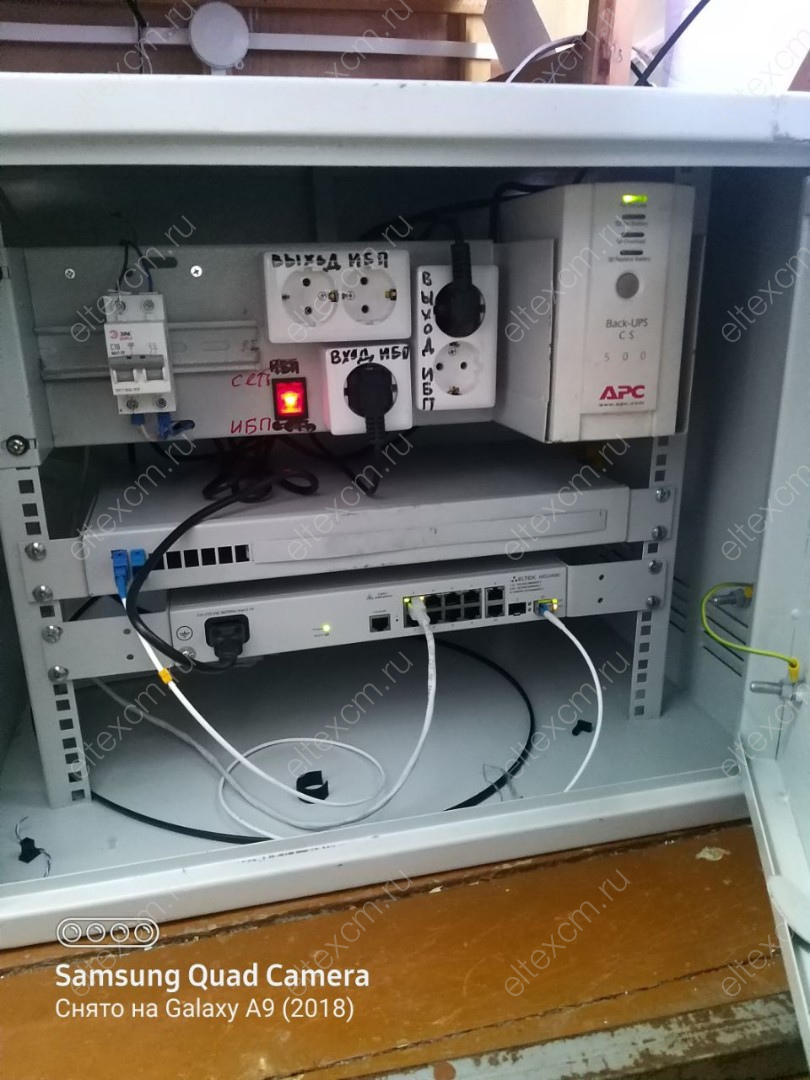

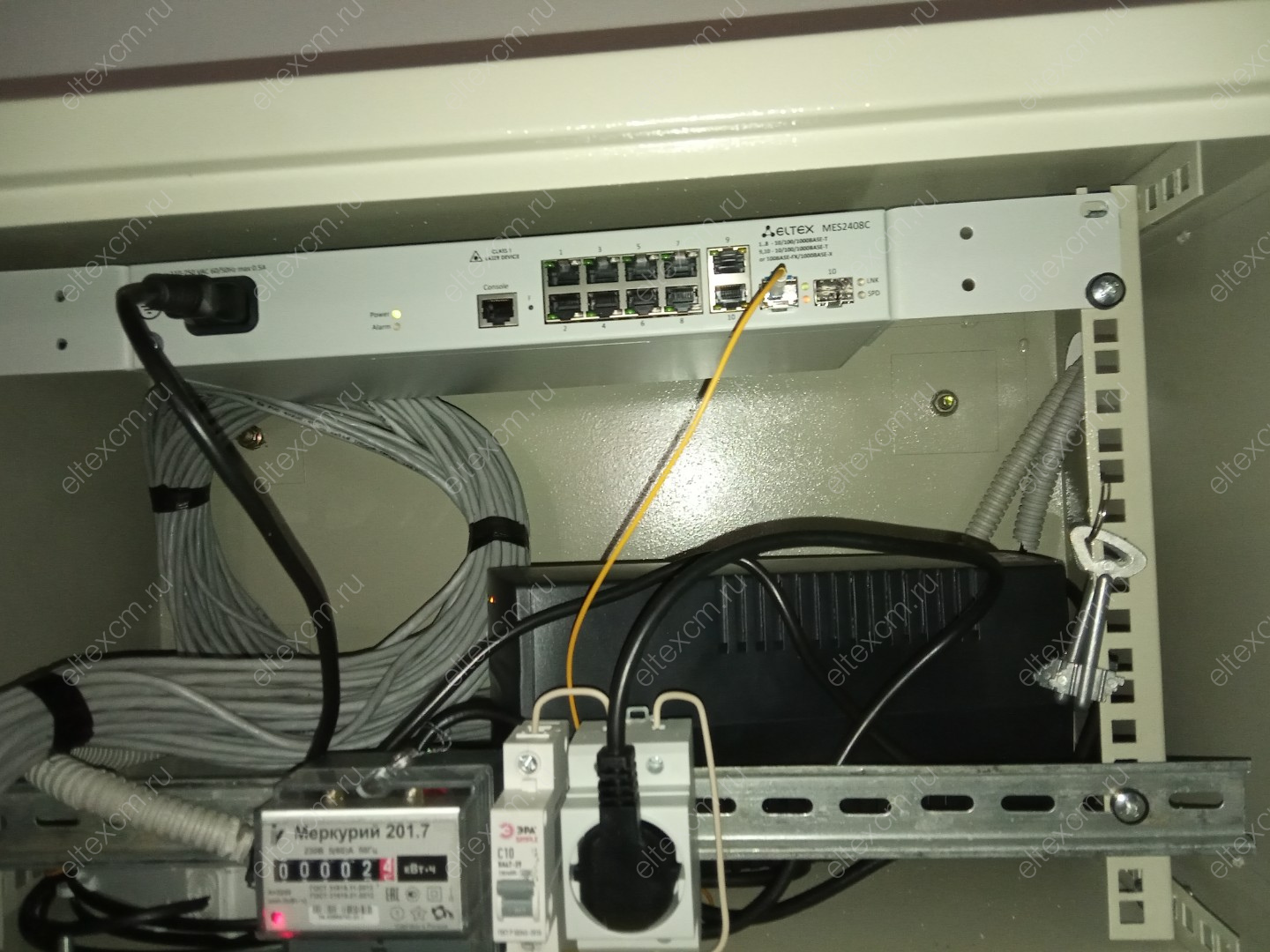

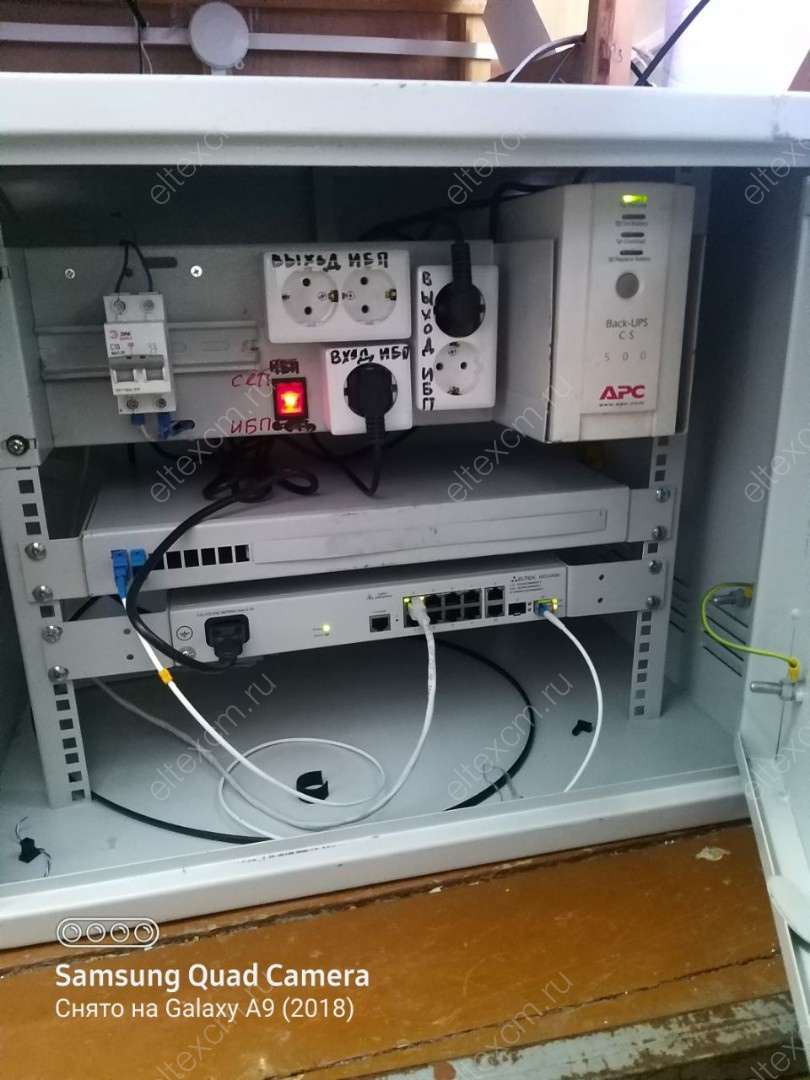

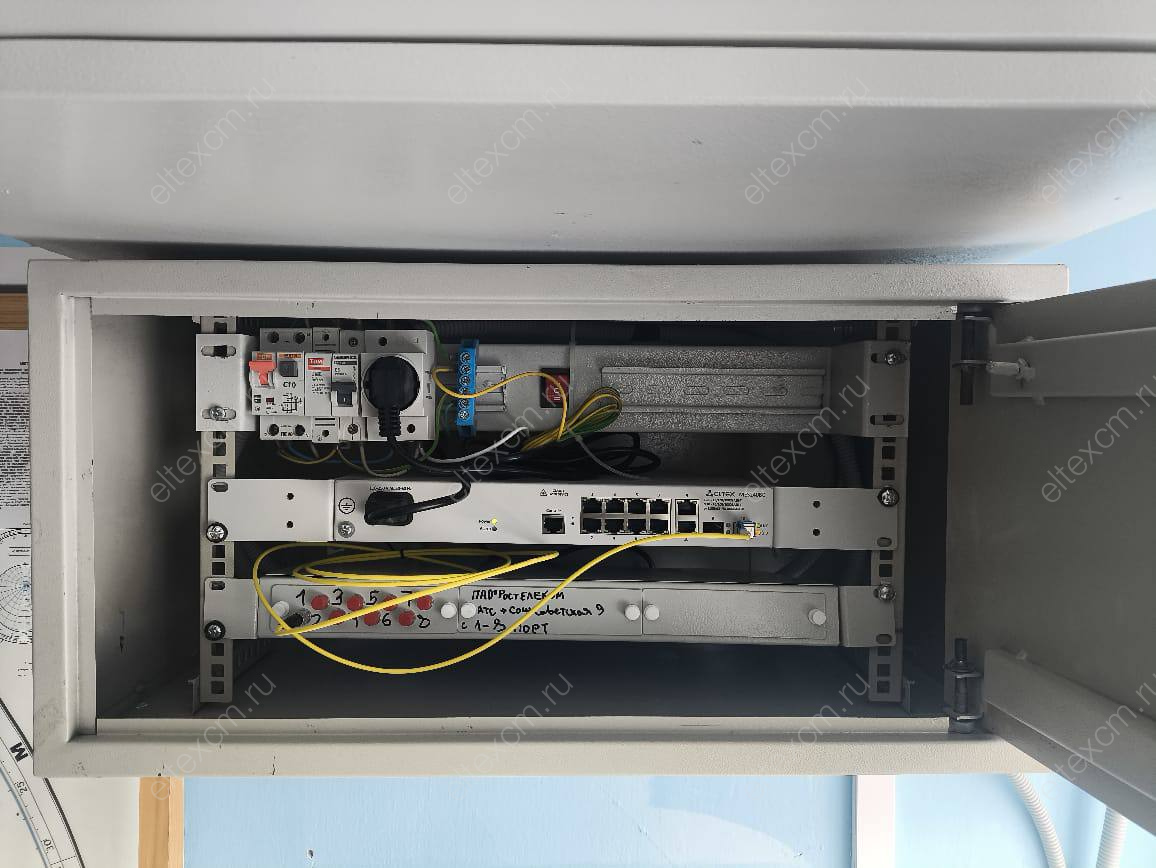

MES2408C Eltex | Коммутатор 8 портов 1G, 2 комбо-порта

ЕРРРП (ТОРП)
Артикул:

MES2408C

MES2408C - это 10-ти портовый гигабитный L2 коммутатор без поддержки стекирования. Оптимальный вариант для построения простого участка сети без дополнительных требований, отличительной особенностью данной модели является наличие 2 комбо портов. Для подключения доступно 8х10/100/1000BASE-T (RJ-45) и 2xCombo 10/100/1000BASE-T/100BASE-FX/1000BASE-X

ОКПД2 КТРУ: 26.30.11.110-00000041
Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Офис: Новосибирск
Маргарита Кириллова (Новосибирск)
Возраст: 30 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Серажим Антон (Новосибирск)
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 27 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
  • Проект модернизации ЛВС для УССИ ФСО СПБ
  • Замена оборудования иностранных вендоров в высших учебных заведениях
Карсакова Ксения (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Шаяхметов Илья (Новосибирск)
Возраст: 32 года
Офис: Новосибисрк
Репьюк Алексей (Новосибисрк)

Общие параметры MES2408C Eltex

Портов UPLINK, шт 2
Особенности
Уровень коммутатора L2
MAC-таблица 8K
Downlink кол-во портов 8
Downlink скорость портов 1G
Установка в стойку 1U
Разъем для АКБ
PoE
Кол-во устройств в стеке Не поддерживается
Питание AC
Тип UPLINK 1G
В реестре Минпромторга (ТОРП) Да
Тип Downlink портов RJ-45
Размер коробки ШхВхГ, мм 398 x 85 x 305
Вес брутто, кг 2.5

MES2408C - это 10-ти портовый гигабитный L2 коммутатор без поддержки стекирования. Оптимальный вариант для построения простого участка сети без дополнительных требований, отличительной особенностью данной модели является наличие 2 комбо портов. Для подключения доступно 8х10/100/1000BASE-T (RJ-45) и 2xCombo 10/100/1000BASE-T/100BASE-FX/1000BASE-X

Ethernet-коммутатор доступа MES2408C - новая модель коммутатора на новом чипе. Обеспечивает высокую производительность, безопасность и многоуровневное качество обслуживания (QoS).

Особенности

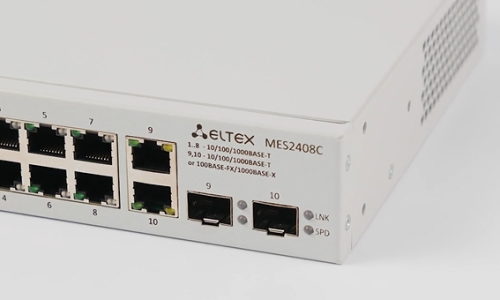

От коммутатора MES2408 модель MES2408C отличается наличием combo-портов и аппаратной поддержкой Dying Gasp (интересная и важная функция "предсмертный вздох") при внезапном пропадании питания коммутатор успевает отправить в сеть сигнальный пакет, означающий, что устройство через мгновение отключится. Этот пакет специального формата необходим для корректного завершения сессии на стороне оборудования провайдера и практически всегда помогает избежать ошибок при тарификации трафика.

Применение

Развитие сетей по концепции NGN (Next Generation Networks-сети нового поколения) требует создания надежной и стабильной транспортной сети. Коммутаторы MES2408C обеспечивают реализацию сетей с гигабитной передачей информации на высоких скоростях и по любой топологии сети.

  • Расширенные функции L2
  • Поддержка Multicast - IGMP, IGMP snooping, MVR
  • Расширенные функции безопасности - L2-L4 ACL,
    IP Source Guard, Dynamic ARP Inspection и др.

Коммутаторы MES2408С обеспечивают подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Gigabit Ethernet. Коммутаторы поддерживают виртуальные локальные сети, многоадресные группы рассылки и имеют расширенный набор функций безопасности.

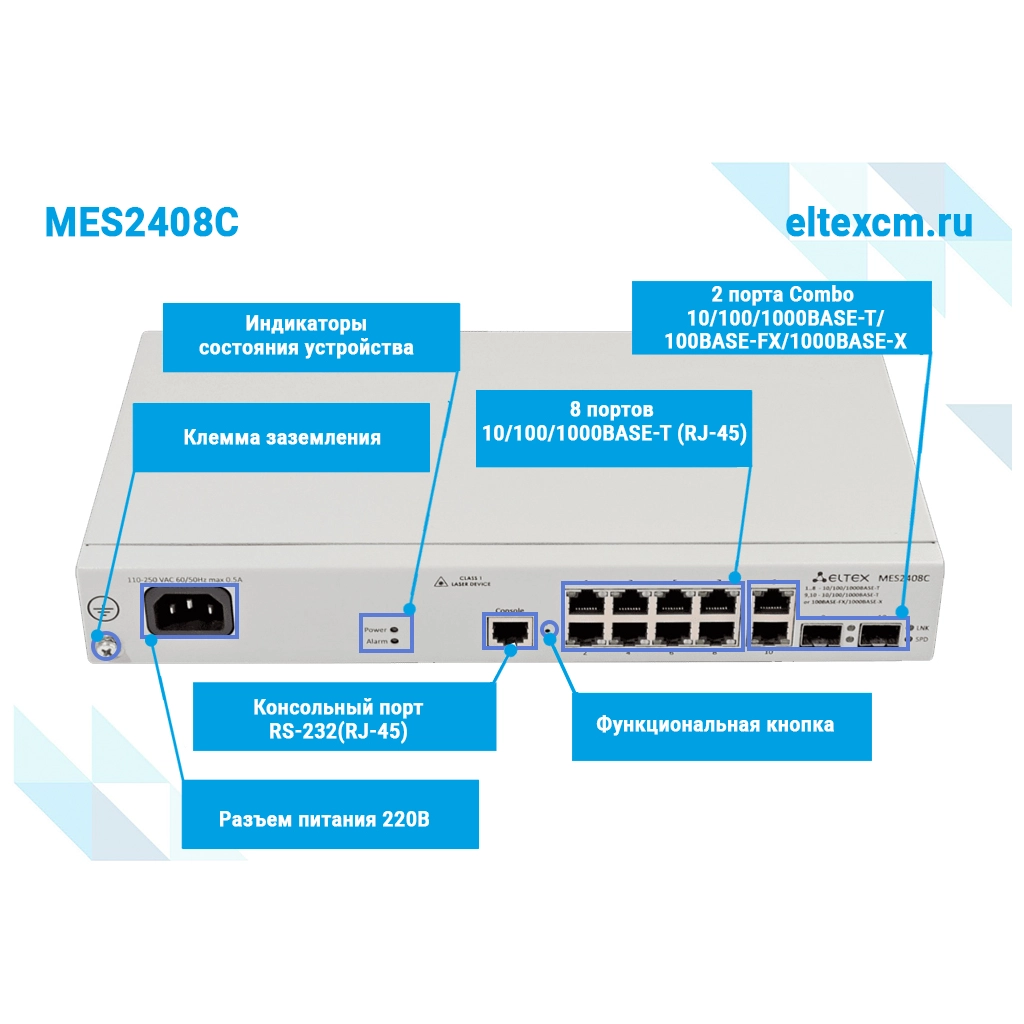

Общие параметры
  • 8x10/100/1000BASE-T (RJ-45)
  • 2xCombo 10/100/1000BASE-T/100BASE-FX/1000BASE-X
  • 1xКонсольный порт RS-232 (RJ-45)
Производительность
  • Пропускная способность - 20 Гбит/с
  • Производительность на пакетах длиной 64 байта1 - 14,88 MPPS
  • Объем буферной памяти - 512 Кбайт
  • Объем ОЗУ (DDR3) - 256 Мбайт
  • Объем ПЗУ (SPI Flash) - 32 Мбайт
  • Таблица MAC-адресов - 8192
  • Количество ARP-записей - 1000
  • Таблица VLAN - 4094
  • Количество групп L2 Multicast (IGMP Snooping) - 509
  • Количество правил SQinQ - 128 (ingress), 256 (egress)
  • Количество правил MAC ACL - 381
  • Количество правил IPv4/IPv6 ACL - 219/128
  • Количество L3-интерфейсов - 20 vlan, до 5 IPv4-адресов в каждом vlan, до 300 IPv6 GUA суммарно для всех vlan
  • Link Aggregation Groups (LAG) - 8 групп, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей на порт
  • Размер Jumbo-фрейма - Максимальный размер пакетов 10 000 байт
      Функции интерфейсов
      • Защита от блокировки очереди (HOL)
      • Поддержка Auto MDI/MDIX
      • Поддержка сверхдлинных кадров (Jumbo frames)
      • Управление потоком (IEEE 802.3X)
      • Зеркалирование портов (SPAN, RSPAN)
      Функции при работе с МAC-адресами
      • Независимый режим обучения в каждой VLAN
      • Поддержка многоадресной рассылки (MAC Multicast Support)
      • Регулируемое время хранения MAC-адресов
      • Статические записи MAC (Static MAC Entries)
      • Отслеживание событий MAC change на портах
      • Логирование событий MAC Flapping
      Поддержка VLAN
      • Поддержка Voice VLAN
      • Поддержка IEEE 802.1Q
      • Поддержка Q-in-Q
      • Поддержка Selective Q-in-Q
      • Поддержка GVRP
      • Поддержка MAC-based VLAN
      • Поддержка Protocol-based VLAN
      Функции L2 Multicast
      • Поддержка профилей Multicast
      • Поддержка статических Multicast-групп
      • Поддержка IGMP Querier
      • Поддержка IGMP Snooping v1,2,3
      • Поддержка IGMP Snooping fast-leave
      •  Поддержка функции IGMP proxy-report
      • Поддержка авторизации IGMP через RADIUS
      • Поддержка MLD Snooping v1,2
      • Поддержка MLD Snooping fast-leave
      • Поддержка IGMP Querier
      • Поддержка MVR
      Функции L2
      • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
      • Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
      • Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
      • Поддержка STP Root Guard
      • Поддержка STP Loop Guard
      • Поддержка STP BPDU Guard
      • Поддержка BPDU Filtering
      • Поддержка Spanning Tree Fast Link option
      • Поддержка Layer 2 Protocol Tunneling (L2PT)
      • Поддержка Loopback Detection (LBD)
      • Изоляция портов
      • Поддержка Storm Control для различного трафика (broadcast,  multicast, unknown unicast)
      Функции Link Aggregation
      • Создание групп LAG
      • Объединение каналов с использованием LACP
      • Поддержка LAG Balancing Algorithm
      Сервисные функции
      • Виртуальное тестирование кабеля (VCT)
      • Диагностика оптического трансивера
      Поддержка IPv6
      • Функциональность IPv6 Host
      • Совместное использование IPv4, IРv6
      Функции обеспечения безопасности
      • DHCP Snooping
      • Опция 82 протокола DHCP
      • IP Source Guard
      • Dynamic ARP Inspection (Protection)
      • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
      • Проверка подлинности по портам на основе IEEE 802.1x
      • Guest VLAN
      • Система предотвращения DoS-атак
      • Сегментация трафика
      • Фильтрация DHCP-клиентов
      • Предотвращение атак BPDU
      • PPPoE Intermediate agent
      • DHCPv6 Snooping
      • IPv6 Source Guard
      • Поддержка функции IPv6 ND Inspection
      • Поддержка функции IPv6 RA Guard
        Основные функции качества обслуживания (QoS) и ограничения скорости
        • Ограничение скорости на портах (shaping, policing)
        • Поддержка класса обслуживания IEEE 802.1p
        • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
        • Настройка приоритета IEEE 802.1p для VLAN управления
        • Классификация трафика на основании ACL
        • Назначение меток CoS/DSCP на основании ACL
        • Перемаркировка меток DSCP в CoS
        • Перемаркировка меток CoS в DSCP
        • Назначение VLAN на основании ACL
          Списки управления доступом ACL
          • L2-L3-L4 ACL (Access Control List)
          • IPv6 ACL
          • ACL на основе:
            • Порта коммутатора
            • Приоритета IEEE 802.1p
            • VLAN ID
            • EtherType
            • DSCP
            • Типа IP-протокола
            • Номера порта TCP/UDP
            • Содержимого пакета, определяемого пользователем (User Defined Bytes)
            ОАМ
            • IEEE 802.3ah, Ethernet OAM
            • IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков
            Основные функции управления
            • Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
            • Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
            • Протокол SNMP
            • Интерфейс командной строки (CLI)
            • Web-интерфейс
            • Syslog
            • SNTP (Simple Network Time Protocol)
            • Traceroute
            • LLDP (IEEE 802.1ab) + LLDP MED
            • Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q
            • Поддержка авторизации вводимых команд с помощью сервера TACACS+
            • Поддержка IPv4/IPv6 ACL для управления устройством
            • Управление доступом к коммутатору – уровни привилегий для пользователей
            • Блокировка интерфейса управления
            • Локальная аутентификация
            • Фильтрация IP-адресов для SNMP
            • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
            • Клиент Telnet, клиент SSH
            • Сервер Telnet, сервер SSH
            • Поддержка макрокоманд
            • Журналирование вводимых команд по протоколу TACACS+
            • Автоматическая настройка DHCP
            • DHCP Relay (поддержка IРv4)
            • DHCP Relay Option 82
            • Добавление тега PPPoE Circuit-ID
            • Flash File System
            • Команды отладки
            • Механизм ограничения трафика в сторону CPU
            • Шифрование пароля
            • Ping (поддержка IPv4/IPv6)
            • Поддержка статических маршрутов IPv4/IPv6
            • Поддержка нескольких версий файлов конфигурации
             Функции мониторинга
            • Статистика интерфейсов
            • Мониторинг загрузки CPU по задачам и очередям
            • Мониторинг загрузки оперативной памяти (RAM)
            • Мониторинг температуры
            • Мониторинг TCAM
            Стандарты MIB/IETF
            • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
            • RFC 1212 Concise MIB Definitions
            • RFC 1213 MIB II
            • RFC 1215 MIB Traps Convention
            • RFC 1493, 4188 Bridge MIB
            • RFC 1157, 2571-2576 SNMP MIB
            • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
            • RFC 2465 IPv6 MIB
            • RFC 2737 Entity MIB
            • RFC 4293 IPv6 SNMP Mgmt Interface MIB
            • Private MIB
            • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
            • RFC 2668 802.3 MAU MIB
            • RFC 2674, 4363 802.1p MIB
            • RFC 2233, 2863 IF MIB
            • RFC 2618 RADIUS Authentication Client MIB
            • RFC 4022 MIB для TCP
            • RFC 4113 MIB для UDP
            • RFC 3289 MIB для Diffserv
            • RFC 2620 RADIUS Accounting Client MIB
            • RFC 768 UDP
            • RFC 791 IP
            • RFC 792 ICMPv4
            • RFC 2463, 4443 ICMPv6
            • RFC 793 TCP
            • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
            • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
            • RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
            • RFC 826 ARP
            • RFC 854 Telnet
            • МЭК 61850
            Физические параметры
            • Питание: 110–250 В AC, 50-60 Гц
            • Максимальная потребляемая мощность: 10 Вт
            • Тепловыделение: 10 Вт
            • Аппаратная поддержка Dying Gasp
            • Рабочая температура окружающей среды - от -20 до +50°С
            • Температура хранения - от -40 до +70°С
            • Рабочая влажность - не более 80%
            • Охлаждение пассивное
            • Исполнение - 19", 1U
            • Размеры (ШxВxГ) - 310x44x177 мм
            • Масса - 1,77 кг

            Значения указаны для односторонней передачи
            MES2408C
            Ethernet-коммутатор MES2408С, 8 портов 10/100/1000BASE-T, 2 порта 10/100/1000BASE-T/100BASE-FX/1000BASE-X Combo, L2, 220В AС
            SPM30-220/12
            Плата питания SPM30-220/12
            FH-SB3512CDL20
             SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
            FH-SB5312CDL20
             SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
            FH-SPB321TCDL20
             SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
            FH-SPB231TCDL20
             SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
            FH-SP311TCDL20
             SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM
            EMS-MES-access
            Опция EMS-MES-access системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES-1000, MES-2000
            ECCM-MES2408C
            Опция ECCM-MES2408C системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES2408C
            Комплект крепления в 19"стойку
            Комплект крепления в 19"стойку
            Шнур питания 220В
            Шнур питания 220В
            Руководство по эксплуатации (по запросу поставляется на CD-диске)
            Руководство по эксплуатации (по запросу поставляется на CD-диске)
            Паспорт
            Паспорт
            Сертификаты на гарантию, замену, техподдержку
            Скачать регламенты
            Продление гарантийного обслуживания, MES2408C (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
            [ для нового оборудования ]
            до 2 лет +15% от цены оборудования
            EW-MES2408C-2Y
            до 3 лет +25% от цены оборудования
            EW-MES2408C-3Y
            до 5 лет +40% от цены оборудования
            EW-MES2408C-5Y
            Продление гарантийного обслуживания, MES2408C (используется при покупке для ранее приобретенного оборудования)
            [ для уже купленного оборудования ]
            на 1 год +12% от цены оборудования
            EW-MES2408C-1Y
            Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - MES2408C - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
            1 год +6% от цены оборудования
            SC-MES2408C-B-1Y
            3 года +15% от цены оборудования
            SC-MES2408C-B-3Y
            5 лет +32% от цены оборудования
            SC-MES2408C-B-5Y
            Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, MES2408C (услуга оказывается при наличии действующей гарантии)
            1 год +30% от цены оборудования
            NBS-MES2408C-1Y
            3 годa +75% от цены оборудования
            NBS-MES2408C-3Y
            5 лет +93,75% от цены оборудования
            NBS-MES2408C-5Y
            Обучение в Академии Eltex
            Базовый курс Академии Eltex: Использование коммутаторов Eltex
            Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
            Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
            [MES] Пример настройки IGMP Snooping на коммутаторах серии 24xx
            Создаем вланы: 200 для данных и 300 для мультикаста

            console# config terminal

            console(config)# vlan 200,300

            console(config-vlan-range)# vlan active  vlan active

            console(config-vlan-range)# exit



            Добавляем вланы на порты (для примера порт 1 смотрит в сторону абонента, 25 - аплинк)

            console(config)# interface gigabitethernet 0/1

            console(config-if)#switchport general allowed vlan add 200 untagged

            console(config-if)#switchport general pvid 200

            console(config-if)#switchport multicast-tv vlan 300

            console(config-if)#exit



            console(config)# interface gigabitethernet 0/25

            console(config-if)# switchport mode general

            console(config-if)# switchport general allowed vlan add 200,300



            Создаем профиль с разрешенными диапазонами мультикастовых групп и включаем Igmp Snooping

            console(config)# ip mcast profile 1

            console(config-profile)# permit

            console(config-profile)# range 224.1.1.1 224.1.1.255

            console(config-profile)#   range 224.1.2.1 224.1.2.255

            console(config-profile)#   range 224.1.3.1 224.1.3.255

            console(config-profile)#   profile active

            console(config-profile)# exit



            console(config)# snooping multicast-forwarding-mode ip

            console(config)# ip igmp snooping

            console(config)# ip igmp snooping multicast-vlan enable



            Включаем IGMP Snooping во вланах и настраиваем аплинк как порт-источник мультикаста

            console(config)# vlan 200

            console(config-vlan)# ip igmp snooping

            console(config-vlan)# exit

            console(config)# vlan 300

            console(config-vlan)#   ip igmp snooping

            console(config-vlan)#   ip igmp snooping fast-leave (опционально)

            console(config-vlan)# ip igmp snooping mrouter gigabitethernet 0/25

            console(config-vlan)#   ip igmp snooping multicast-vlan profile 1

            console(config-vlan)# end



            Источник:
            docs.eltex-co.ru

            [MES] Автоматическое обновление и конфигурация на MES1400/MES2400
            Для успешного автообновления коммутатор должен находиться в заводской конфигурации.

            После ввода команд:

            console# delete startup-config
            console# reload

            Конфигурация будет сброшена к заводской и начнется процесс загрузки ПО, начального загрузчика и конфигурации.

            Процесс автообновления состоит из следующих этапов:

            1. В пакете DHCP Discover коммутатор запрашивает поддерживаемые опции.

            Поддерживаемые опции автоконфигурирования для коммутаторов серии MES24xx:

                 43 - Vendor Specific

                 66 - Server-Name

                 67 - Bootfile-Name

            1. В пакете DHCP ACK в соответствии с настройками сервер предоставляет коммутатору запрашиваемую информацию(ПО, начальный загрузчик, конфигурация, IP адрес TFTP сервера).
            2. Коммутатор загружает ПО в неактивную область и boot файл, затем перезагружается.
            3. После перезагрузки коммутатор загружает файл конфигурации, затем перезагружается.



            Настройка isc dhcp-server возможна с помощью нескольких опций. Примеры конфигурации сервера:

            # Пример настройки с опцией 66-67

            option tftp-server code 66 = string;
            option bootfile-name code 67 = string;

            shared-network "net" {



                subnet 192.168.2.0 netmask 255.255.255.0 {

                    range 192.168.2.10 192.168.2.99;



                     option tftp-server "192.168.2.1";             # IP-адресс TFTP сервера

                     option bootfile-name "mes2400-1026-R2.iss";   # Имя файла ПО



                     option routers 192.168.2.1;

                     option subnet-mask 255.255.255.0;

                     option broadcast-address 192.168.2.254;

                }

            }



            # Пример настройки с опцией 43

            option space vendor_43;
            option vendor_43.image-name_43 code 1 = string;
            option vendor_43.bootfile-name_43 code 2 = string;
            option vendor_43.configfile-name_43 code 3 = string;
            option vendor_43.tftp-server_43 code 4 = string;



            shared-network "net" {



                subnet 192.168.2.0 netmask 255.255.255.0 {

                    range 192.168.2.10 192.168.2.99;



                    vendor-option-space vendor_43;

                    option vendor_43.image-name_43 "mes2400-1026-R2.iss";      # Имя файла ПО

                    option vendor_43.bootfile-name_43 "mes2400-1026-R2.boot";  # Имя начального загрузчика

                    option vendor_43.configfile-name_43 "startup.conf";         # Имя файла конфигурации

                    option vendor_43.tftp-server_43 "192.168.2.1";             # IP-адрес TFTP сервера



                    option routers 192.168.2.1;

                    option subnet-mask 255.255.255.0;

                    option broadcast-address 192.168.2.254;

                }

            }



            Примечание:

            Порядок загрузки файлов: Boot -> Файл ПО -> Config

            Файл ПО не загружается, если версия загружаемого ПО совпадает с версией текущей прошивки.

            Boot не загружается, если имя загружаемого boot файла совпадает с именем ранее загруженного файла boot с помощью DHCP опций.

            Конфигурация не загружается, если у коммутатора имеется конфигурация в startup-config.

            Источник:
            docs.eltex-co.ru

            [MES] Конфигурация DHCP Relay на MES1400/MES2400
            Коммутаторы поддерживают функции DHCPRelayагента. Задачей DHCPRelayагента является передача DHCP-пакетов от клиента к серверу и обратно в случае, если DHCP-сервер находится в од-ной сети, а клиент в другой. Другой функцией является добавление дополнительных опций в DHCP-запросы клиента (например, опции 82).

            Принцип работы DHCP Relay агента на коммутаторе: коммутатор принимает от клиента DHCP-запросы, передает эти запросы серверу от имени клиента (оставляя в запросе опции с требуемыми клиентом параметрами и, в зависимости от конфигурации, добавляя свои опции). Получив ответ от сервера, коммутатор передает его клиенту.Совместная работа dhcprelay и dhcpsnooping в текущей версии невозможна.

            Пример настройки коммутатора:

            console# configure terminal

            console(config)# vlan 2-3

            console(config-vlan-range)# vlan active

            console(config-vlan-range)# exit

            console(config)# interface vlan 2

            console(config-if)# ip add 192.168.2.2 255.255.255.0

            console(config-if)# no shutd

            console(config-if)# exit

            console(config)# int vl 3

            console(config-if)# ip add 192.168.1.2 255.255.255.0

            console(config-if)# no shutd

            console(config-if)# exit

            console(config)# service dhcp-relay

            console(config)# ip dhcp server 192.168.1.1

            console(config)# interface gigabitethernet 0/1

            console(config-if)# switchport mode access

            console(config-if)# switchport access vlan 2

            console(config-if)# interface gigabitethernet 0/2

            console(config-if)# switchport mode access

            console(config-if)# switchport access vlan 3

            Источник:
            docs.eltex-co.ru

            [MES] Настройка функций DHCP Snooping, IP Source Guard и IP ARP inspection на MES1400/MES2400
            Видео-инструкция по настройке функций DHCP Snooping, IP Source Guard и IP ARP inspection на MES1400/MES2400

            Источник:
            docs.eltex-co.ru

            [MES] Загрузка/выгрузка конфигурации с/на TFTP-сервер на MES1400/ MES2400
            Для того, чтобы произвести загрузку/выгрузку файла конфигурации с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

            Для загрузки файла первоначальной конфигурации с TFTP сервера необходимо в командной строке CLI ввести команду:

            console# copy tftp:// xxx.xxx.xxx.xxx/File_Name startup-config

            где

            • xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка конфигурационного файла;
            • File_Name – имя конфигурационного файла;

            и нажать Enter.

            Для выгрузки файла первоначальной конфигурации на TFTP сервер необходимо в командной строке CLI ввести следующую команду:

            console# copy startup-config tftp:// xxx.xxx.xxx.xxx/File_Name

            где

            • xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, на который будет производиться выгрузка конфигурационного файла;
            • File_Name – имя конфигурационного файла;

            и нажать Enter.

            Источник:
            docs.eltex-co.ru

            [MES] Загрузка первоначальной конфигурации (startup config) на устройство MES1400 MES2400
            Для выполнения загрузки файла начальной конфигурации startup config на коммутатор необходимо воспользоваться командой

            Для выполнения загрузки файла начальной конфигурации startup config на коммутатор необходимо воспользоваться командой


            console# copy tftp://x.x.x.x/test.conf startup-config



            Имя файла конфигурации на сервере обязательно должно быть с расширением ".conf".



            В начале файла конфигурации необходимо добавить строку с символом «!».

            Источник:
            docs.eltex-co.ru

            [MES] Мониторинг параметров окружения на MES1400/2400
            Для мониторинга параметров окружения коммутатора, таких как состояние вентиляторов, температурные значения термодатчика, утилизация CPU и др. используется команда:

            Для мониторинга параметров окружения коммутатора, таких как состояние вентиляторов, температурные значения термодатчика, утилизация CPU и др. используется команда:

            Пример для MES2408C AC:

            console# show env all

            RAM Threshold : 100%
            Current RAM Usage : 75%
            CPU utilization : Enabled
            CPU Threshold : 100%
            CPU Usage for 5 sec : 4%
            CPU Usage for 1 min : 2%
            CPU Usage for 5 min : 2%
            Min power supply : 100v
            Max power supply : 230v
            Current power supply : 230v
            Max Temperature : 80C
            Min Temperature : -30C
            Current Temperature : 32C
            Flash Threshold : 100%
            Current Flash Usage : 68%
            Mgmt Port Routing : Disabled
            Reset-button mode : Enabled
            CPU tasks utilization : Enabled

            Task name 5 seconds 1 minute 5 minutes
            --------- --------- -------- ---------
            TMR#         0%        0%        0%
            PKTT         0%        0%        0%
            VcmT         0%        0%        0%
            SMT          0%        0%        0%
            CFA          0%        0%        0%
            IPDB         0%        0%        0%
            L2DS         0%        0%        0%
            BOXF         0%        0%        0%
            ERRD         0%        0%        0%
            ELMT         0%        0%        0%
            EOAT         0%        0%        0%
            FMGT         0%        0%        0%
            AstT         0%        0%        0%
            PIf          0%        0%        0%
            LaTT         0%        0%        0%
            CMNT         0%        0%        0%
            VLAN         0%        0%        0%
            GARP         0%        0%        0%
            FDBP         0%        0%        0%
            SnpT         0%        0%        0%
            QOS          0%        0%        0%
            SMGT         0%        0%        0%
            CPUU         0%        0%        0%
            BAKP         0%        0%        0%
            RT6          0%        0%        0%
            IP6          0%        0%        0%
            PNG6         0%        0%        0%
            RTM          0%        0%        0%
            IPFW         0%        0%        0%
            UDP          0%        0%        0%
            ARP          0%        0%        0%
            PNG          0%        0%        0%
            SLT          0%        0%        0%
            SAT          0%        0%        0%
            TCP          0%        0%        0%
            RAD          0%        0%        0%
            TACT         0%        0%        0%
            DHRL         0%        0%        0%
            DHC          0%        0%        0%
            DCS          0%        0%        0%
            PIA          0%        0%        0%
            L2SN         0%        0%        0%
            HST          0%        0%        0%
            HRT1         0%        0%        0%
            HRT2         0%        0%        0%
            HRT3         0%        0%        0%
            CLIC         2%        0%        0%
            CTS          0%        0%        0%
            SSH          0%        0%        0%
            LLDP         0%        0%        0%
            LBD          0%        0%        0%
            LOGF         0%        0%        0%
            SNT          0%        0%        0%
            STOC         0%        0%        0%
            HWPK         0%        0%        0%
            MSR          0%        0%        0%

            Dry contacts states

            Pair State
            ---- ---------

            Dying Gasp status : Enabled

            Также вывод параметров доступен блочно. Например, для мониторинга утилизации CPU можно использовать команду:

            console# show env cpu

            CPU utilization : Enabled

            CPU Threshold : 100%

            CPU Usage for 5 sec : 5%

            CPU Usage for 1 min : 2%

            CPU Usage for 5 min : 2%

            Для мониторинга доступны следующие блоки:

            console# show env CPU

            console# show env RAM

            console# show env dry-contacts

            console# show env dying-gasp

            console# show env flash

            console# show env power

            console# show env reset-button

            console# show env tasks

            console# show env temperature

            Источник:
            docs.eltex-co.ru

            [MES] Настройка приветствия для неавторизованных пользователей на коммутаторах MES1400/2400
            Для настройки приветствия неавторизованных пользователей при подключении к коммутатору требуется в глобальном режиме конфигурации выполнить команду:

            console(config)# banner exec



            коммутатор предложит ввести текст приветствия,который должен быть ограничен 1024 символами и заканчиваться на "@", пример:



            console# conf t

            console(config)# banner exec

            Enter the banner text up to 1024 characters. End with symbol '@'

            _________________________________________________

            _________________________________________________

            !Hello!Hello!Hello!Hello!Hello!Hello!Hello!Hello!

            _________________________________________________

            _________________________________________________

            console(config)# exit

            console# exit

            <134> 15-Jan-1970 04:29:56.080 CLI-6-User admin logged out from console

            login: admin

            Password:



            <129> 15-Jan-1970 04:29:59.660 CLI-1-Attempt to login as admin via console Succeeded



            _________________________________________________

            _________________________________________________

            !Hello!Hello!Hello!Hello!Hello!Hello!Hello!Hello!

            _________________________________________________

            _________________________________________________



            <134> 15-Jan-1970 04:29:59.670 CLI-6-User admin logged in via console

            console#

            Источник:
            docs.eltex-co.ru

            [MES] Обновление ПО через CLI на MES1400/MES2400
            Для того, чтобы произвести обновление ПО с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

            Настройки терминальной программы при подключении к коммутатору через последовательный порт:

            • выбрать соответствующий последовательный порт.
            • установить скорость передачи данных – 115200 бит/с.
            • задать формат данных: 8бит данных, 1 стоповый бит, без контроля четности.
            • отключить аппаратное и программное управление потоком данных.
            • задать режим эмуляции терминала VT100 (многие терминальные программы используют данный режим эмуляции терминала в качестве режима по умолчанию).

            Загрузка файла системного ПО в энергонезависимую память коммутатора.

            • Для моделей коммутаторов MES1428, MES2408, MES2428, MES3708P используются файлы системного ПО и начального загрузчика mes2400-xxxx-xxx.iss, mes2400-xxxx-xxx.boot.
            • Для моделей коммутаторов MES2424 используются файлы системного ПО и начального загрузчика mes2424-xxxx-xxx.iss, mes2424-xxxx-xxx.boot.
            • Для моделей коммутаторов MES2448 используются файлы системного ПО и начального загрузчика mes2448-xxxx-xxx.iss, mes2448-xxxx-xxx.boot.

            1. Загрузка файла начального загрузчика в энергонезависимую память коммутатора

            Для загрузки файла начального загрузчика необходимо в командной строке CLI ввести следующую команду:

            #console copy tftp://<ip-address>/filename boot,

            где

            • <ip-address> — IP-адрес TFTP-сервера, с которого будет производиться загрузка файла начального загрузчика;
            • filename — имя файла начального загрузчика.

            Процесс копирования выглядит следующим образом:

            console# copy tftp://<ip-address>/filename.boot boot

            Erasing bootloader sector and starting copy operation...

            ...Completed: 10 %...

            ...Completed: 20 %...

            ...Completed: 30 %...

            ...Completed: 40 %...

            ...Completed: 50 %...

            ...Completed: 60 %...

            ...Completed: 70 %...

            ...Completed: 80 %...

            ...Completed: 90 %...

            Copied tftp://<ip-address>/filename.boot ==> boot

            Если загрузка файла начального загрузчика прошла успешно, то появится сообщение вида:

            Copied tftp://<ip-address>/filename.boot ==>boot

            Перейти к пункту 2 инструкции.

            Если процесс обновления прерывается сообщением %Copied invalid bootloader file, то нужно проверить целостность файла начального загрузчика на tftp-сервере.

            Если процесс обновления прерывается сообщением %Unable to copy remote bootloader file, то нужно проверить:

            • Доступность tftp-сервера
            • Наличие файла и его соответствие модели устройства.

            После устранения ошибок нужно повторить загрузку файла начального загрузчика и перейти к пункту 2.

            2. Загрузка файла системного ПО в энергонезависимую память коммутатора

            Для загрузки файла системного ПО необходимо в командной строке CLI ввести следующую команду:

            #console copy tftp://<ip-address>/filename.iss image,

            где

            • <ip-address>—IP-адрес TFTP-сервера, с которого будет производиться загрузка файла системного ПО;
            • filename—имяфайла системного ПО.

            Процесс копирования выглядит следующим образом:

            console# copy tftp://<ip-address>/filename.iss image

            Erasing bootloader sector and starting copy operation...

            ...Completed: 10 %...

            ...Completed: 20 %...

            ...Completed: 30 %...

            ...Completed: 40 %...

            ...Completed: 50 %...

            ...Completed: 60 %...

            ...Completed: 70 %...

            ...Completed: 80 %...

            ...Completed: 90 %...

            Copied tftp://<ip-adress>/filename.iss image ==> image

            Если загрузка файла системного ПО прошла успешно, то появится сообщение вида:

            Copied tftp://<ip-address>/filename.iss ==>image

            Перейти к пункту 3 инструкции.

            Если процесс обновления прерывается сообщением %Copied invalid image, то нужно проверить целостность файла начального загрузчика на tftp-сервере.

            Если процесс обновления прерывается сообщением %Unable to copy remote image, то нужно проверить:

            • Доступность tftp-сервера
            • Наличие файла и его соответствие модели устройства.

            После устранения ошибок нужноповторитьзагрузку файла системного ПО и перейти к пункту 3.

            3. Выбор файла системного ПО, который будет активен после перезагрузки коммутатора

            По умолчанию файл системного ПО загружается в неактивную область памяти (Inactive image) и будет активным после перезагрузки коммутатора.

            4. Перезагрузка коммутатора

            Для выполнения перезагрузки необходимо выполнить команду reload.

            Источник:
            docs.eltex-co.ru

            [MES] Особенности downgrade ПО коммутаторов MES1400/MES2400
            Ввиду расширения функционала, а также по причине усовершенствования синтаксиса тех или иных команд от версии к версии могут возникнуть изменения в формате представления настроек устройства.

            В данной статье отображены изменения в синтаксисе команд, начиная от версии 10.2.6, которые могут повлиять на предоставление сервисов и поведение устройства (в т.ч доступ до коммутатора) при downgrade версии ПО. В случае с обновлением версии ПО предусмотрен автоматический переход к новому синтаксису команд без вмешательства оператора. Для предотвращения изменений в работе функционала, претерпевших изменение синтаксиса или логики работы в новых версиях, downgrade требуется производить по следующей методике:

            1. Перед началом downgrade версии ПО требуется в startup-config загрузить конфигурацию предыдущей версии ПО (со старым синтаксисом);
            2. Сменить образ ПО (если требуется, предварительно загрузить его в неактивный образ ПО);
            3. Не сохраняя конфигурации перезагрузить устройство.
            • Изменения в логике отображения команды no shutdown в конфигурации при переходе с 10.2.7 (и выше) на версии ниже 10.2.7 :

            По причине смены формата конфигурации между версиями 10.2.6.2 (и ниже) и 10.2.7 (и выше) , которые затронули логику отображения команды no shutdown на портах, при откате версии ПО все порты перейдут в состояние shutdown. При downgrade версии в startup-config должна лежать конфигурация предыдущей версии ПО с явно прописанной командой no shutdown на всех портах.

            • Изменение в синтаксисе команд ААА при переходе с 10.2.6 (и выше) на версии ниже 10.2.6:

            Изменен синтаксис команд login authenthication, enable authenthicationкоторые приведены к виду aaa authenthication {login | enable}. Для того,чтобы при downgrade на версию 10.2.6 (и ниже) команды аутентификации отработали корректно, в startup-config требуется записать настройки в старом формате:

            1 Особенности downgrade ПО коммутаторов MES1400 MES2400

            • Изменения в синтаксисе команды logging-file и logging-server в конфигурации при переходе с 10.2.7.2 (и выше) на версии ниже 10.2.7.2 :

            Синтаксис команд logging-file | logging-server <priority> приведен к виду logging-file | logging-server <facility> <severity>. Для того, чтобы при откате на версию ниже 10.2.7.2 команды логирования работали корректно, необходимо в startup-config записать команды в старом формате:

            2 Особенности downgrade ПО коммутаторов MES1400 MES2400

            3  Особенности downgrade ПО коммутаторов MES1400 MES2400



            Источник:
            docs.eltex-co.ru

            [MES] Отключение кнопки "F" на MES1400/MES2400
            Кнопка "F" - функциональная кнопка для перезагрузки устройства и сброса к завод-ским настройкам:
            • при нажатии на кнопку длительностью менее 10 с. происходит пере-загрузка устройства;
            • при нажатии на кнопку длительностью более 10 с. происходит сброс настроек устройства до заводской конфигурации.

            Отключить кнопку можно командой:

            console(config)# reset-button disable

            Чтобы запретить сброс устройства к заводским настройкам, но разрешить перезагрузку, следует ввести команду:

            console(config)# reset-button reset-only

            Источник:
            docs.eltex-co.ru

            [MES] Просмотр информации в выводе команд show для коммутаторов MES1400/MES2400
            При просмотре информации командой show можно использовать несколько способов:
            • Для вывода информации постранично используем «space»
            • Для вывода информации построчно «enter»

            При использовании команды

            console# set cli pagination off

            вывод информации командой show будет происходить полностью, не постранично

            Источник:
            docs.eltex-co.ru

            [MES] Резервирование конфигурации на TFTP-сервере для MES1400/2400
            Коммутаторы MES позволяют резервировать конфигурацию на TFTP-сервере по таймеру или при сохранении текущей конфигурации.

            Настройка:

            1) Включаем автоматическое резервирование конфигурации на сервере

            console(config)# backup auto



            2) Указываем сервер, на который будет производиться резервирование конфигурации.

            console(config)# backup server tftp://10.10.10.1



            3) Указываем путь расположения файла на сервере

            console(config)# backup path backup.conf

            Примечание: При сохранении к префиксу будет добавляться текущая дата и время в формате ггггммддччммсс.



            4) Включаем сохранение истории резервных копий

            console(config)# backup history enable



            5) Указываем промежуток  времени, по истечении которого будет осуществляться автоматическое резервирование конфигурации, в минутах.

            console(config)# backup time-period 500



            6) Включаем резервирование конфигурации при сохранении пользователем конфигурации

            console(config)# backup write-memory



            Команды show backup и show backup history позволяют посмотреть информацию о настройках резервирования конфигурации и об удачных попытках резервирования на сервере.

            Источник:
            docs.eltex-co.ru

            [MES] Сброс конфигурации к заводским настройкам MES1400/2400

            console# delete startup-config

            и перезагрузив коммутатор,

            а также при помощи кнопки "F" на лицевой панели.

            Для этого необходимо нажать и удерживать кнопку "F" не менее 15 секунд.

            Коммутатор автоматически перезагрузится и начнет работу с заводскими настройками.

            Источник:
            docs.eltex-co.ru

            [MES] Диагностика возможных проблем при работе с РоЕ устройствами MES1400 MES2400
            Модели коммутаторов MES с суффиксом ‘P’ в обозначении поддерживают электропитание устройств по линии Ethernet в соответствии с рекомендациями IEEE 802.3af (PoE) и IEEE 802.3at (PoE+). Эксплуатировать коммутаторы необходимо только с заземленным корпусом.

            При возникновении проблем с питанием PoE устройств понять возможную причину проблемы можно, используя команды:

            1)  Команда позволяющая посмотреть состояние электропитания всех интерфейсов, поддерживающих питание по линии PoE:

            Команда позволяющая посмотреть состояние электропитания всех интерфейсов, поддерживающих питание по линии PoE:

            Из вывода видно, что на девятом порту находится РоЕ устройство класса 3.

            2) Посмотреть состояние электропитания конкретного интерфейса можно следующей командой:

            show power inline [проблемный порт]

            Из вывода в динамике, используя счетчики ошибок, можно определить возможные причины конфликтов в подаче PoE. Пример:

            Из вывода в динамике, используя счетчики ошибок, можно определить возможные причины конфликтов в подаче PoE

            Status Оперативное состояние электропитания порта. Возможные значения:
            Off - питание порта выключено административно
            Searching – питание порта включено, ожидание подключения PoE-устройства
            On – питание порта включено и есть присоединеннное PoE-устройство
            Fault – авария питания порта. PoE-устройство запросило мощность большую, чем
            доступно или потребляемая PoE-устройством мощность превысила заданный предел.
            Overload Counter Счетчик количества случаев перегрузки по электропитанию
            Short Counter Счетчик случаев короткого замыкания

            Invalid Signature Counter

            Счетчик ошибок классификации подключенных PoE-устройств
            Power Denied Counter Счетчик случаев отказа в подаче электропитания
            MPS Absent Counter Счетчик случаев прекращения электропитания из-за отключения питаемого устройства


            3) Следующая команда отображает характеристики потребления мощности всех PoE-интерфейсов устройства:

            show power inline consumption

            Пример вывода команды:

            Следующая команда отображает характеристики потребления мощности всех PoE-интерфейсов устройства

            Каждая отдельная проблема с подачей питания по PoЕ требуют индивидуальной подхода к решению, проблема может быть на стороне конечного устройства РоЕ, кабеля или коммутатора.

            При обращении в службу технической поддержки необходимо предоставить выводы вышеперечисленных команд, а также  команды show bootv, sh logiging

            Источник:
            docs.eltex-co.ru

            [MES] Запуск вывода отладок debug в консоль или удаленную сессию на MES1400/ MES2400
            На коммутаторах серии 14хх/24хх есть возможность запуска отладочных команд debug. Перед запуском команд следует настроить вывод отладочной информации в локальную сессию по консоли, в удаленную сессию или в файл на флеш.

            Настройки в локальную сессию (при подключении по консоли):

            config#debug-logging console

            console(config)#debug console



            Вывод в текущую удаленную сессию:



            console#debug terminal take



            console(config)#debug console



            Вывод информации в файл

            console(config)#debug-logging file

            Файл с логами находится в директории dir LogDir/Debug

            Источник:
            docs.eltex-co.ru

            [MES] Недоступность по управлению (telnet/ssh) на устройство MES1400 MES2400
            Бывают случаи, когда коммутаторы недоступны удаленно, при этом услуги клиентам предоставляются.

            Что требуется выяснить:

            1) После каких действий возникла проблема. Сама по себе или после настроек?

            2) Отвечает ли коммутатора на icmp, snmp?

            3) Подключиться консолью и выполнить следующие команды:

            show tech-support

            dump task name

            dump sockets

            Результаты выполнения команд сохранить в отдельный файл. Для восстановления управления перезагрузить устройство по питанию.

            Источник:
            docs.eltex-co.ru

            [MES] Остановка выполнения команд на MES1400 MES2400
            Выполнение команд можно остановить двойным нажатием на клавишу Esc.

            Выполнение команд можно остановить двойным нажатием на клавишу Esc.

            Источник:
            docs.eltex-co.ru

            [MES] Просмотр детализированной статистики загрузки процессора MES24xx MES1428
            При эксплуатации коммутаторов в сетях клиентов могут возникать ситуации, когда на коммутаторе фиксируется высокая загрузка CPU ~ 80-100%.

            Клиенты обращаются в службу поддержки с просьбой помочь разобраться, что вызывает такую аномально высокую загрузку. Для анализа ситуации службе поддержки требуется информация по процессам, статистике и утилизации CPU,  полученная в момент проблемы.



            Команды необходимо выполнять в момент проблемы  5 раз с интервалом 20 секунд:

            show env cpu

            show cpu rate limit

            show env tasks



            Далее снять:

            show tech-sup

            Источник:
            docs.eltex-co.ru

            [MES] Просмотр информации об установленном трансивере (серийный номер, тип, входную/выходную мощность и др) на MES1400 MES2400
            Для этого необходимо воспользоваться командой: console# show fiber-ports optical-transceiver {gigabitethernet gi_port | tengigabitethernet te_port}

            Для этого необходимо воспользоваться командой:

            console# show fiber-ports optical-transceiver {gigabitethernet gi_port | tengigabitethernet te_port}

            Пример:

            console# show fiber-ports optical-transceiver gi0/9

            Port        Temp  Voltage   Current   Output       Input         LOS  Transceiver

                        [C]   [V]       [mA]      Power        Power              Type

                                                  [mW / dBm]  [mW / dBm]

            ----------- ------ ------- -------- ------------- -------------- ---- -------------

            gi1/0/9     23.6   3.304    22.550   0.27 / -5.65  0.00 / -40.00  Yes   Fiber

            Temp - Internally measured transceiver temperature

            Voltage - Internally measured supply voltage

            Current - Measured TX bias current

            Output Power - Measured TX output power in milliWatts/dBm

            Input Power - Measured RX received power in milliWatts/dBm

            LOS - Loss of signal

            N/A - Not Available, N/S - Not Supported, E - error

            Transceiver information:

            Vendor name: OEM

            Serial number: S1C53253701826

            Part number: APSB53123CDS20

            Vendor revision: 1.00

            Connector type: SC

            Transceiver type: SFP/SFP+

            Compliance code: 1000BASE-BX10

            Laser wavelength: 1550 nm

            Transfer distance: 20000 m

            Diagnostic: Supported

            Источник:
            docs.eltex-co.ru

            [MES] Просмотр статистики порта на MES1400 MES2400
            Команда, которая позволяет посмотреть статистику по пакетам на физическом интерфейсе

            Команда, которая позволяет посмотреть статистику по пакетам на физическом интерфейсе

            console# show interfaces counters [interface-id]

            Например,

            sh interfaces counters GigabitEthernet 0/5

            Port

            InOctets

            InUcast

            InMcast

            InBcast

            InDiscard InErrs InHCOctet

            gi1/0/5

            110684852

            52554

            133762

            48

            5 0 110684852

            Port

            OutOctets

            OutUcast

            OutMcast

            OutBcast

            OutDiscard OutErrs OutHCOctet

            gi1/0/5

            71762424

            42121

            81577

            22

            0 0 71762424



            InOctets - Количество принятых байтов.

            InUcast -Количество принятых одноадресных пакетов.

            InMcast - Количество принятых многоадресных пакетов.

            InBcast - Количество принятых широковещательных пакетов.

            OutOctets - Количество переданных байтов.

            OutUcast - Количество переданных одноадресных пакетов.

            OutMcast - Количество переданных многоадресных пакетов.

            OutBcast - Количество переданных широковещательных пакетов

            InDiscard - Количество отброшенных пакетов на приеме

            OutDiscard - Количество отброшенных пакетов на передаче

            InErrs - Количество ошибок на приеме

            OutErrs - Количество ошибок на передаче

            InHCOctet - Количество принятых 64-битных пакетов

            OutNCOctet -  Количество переданных 64-битных пакетов

            Источник:
            docs.eltex-co.ru

            [MES] Тестирование медного кабеля с выводом результата по каждой паре на MES1400 MES2400

            console# test cable-diagnostics tdr interface GigabitEthernet 1/0/5

            Port

            Pair

            Result

            Lenght [m]

            Date

            gi1/0/5

            1-2

            Open

            1

            24-Mar-2014 10:16:22



            3-6

            Open

            1




            4-5

            Open

            1




            7-8

            Open

            1





            Обрыв на расстоянии 1м по каждой паре.

            Источник:
            docs.eltex-co.ru

            [MES] Запрет добавления дефолтного VLAN на порту на MES1400 MES2400
            Необходимо в режиме настройки Ethernet интерфейса выполнить команду:

            Необходимо в режиме настройки Ethernet интерфейса выполнить команду:

            console(config-if)# switchport forbidden default-vlan

            Источник:
            docs.eltex-co.ru

            [MES] Настройка port security MES1400 MES2400
            По умолчанию настроен режим lock. В режиме lock все динамически изученные mac-адреса переходят в состояние static.

            По умолчанию настроен режим lock. В режиме lock все динамически изученные mac-адреса переходят в состояние static.

            Пример настройки port-security в режиме lock.

            Включить функцию защиты на интерфейсе:
            console(config-if)# switchport port-security enable

            Пример настройки максимального количества MAC адресов, которое может изучить порт:

            Установить режим ограничения изучения максимального количества MAC-адресов:
            console(config-if)# switchport port-security mode max-addresses

            Задать максимальное количество адресов, которое может изучить порт, например, 10:
            console(config-if)# switchport port-security mac-limit 10

            Включить функцию защиты на интерфейсе:
            console(config-if)# switchport port-security enable

            show-команды:
            show run
            show mac-address-table

            Источник:
            docs.eltex-co.ru

            [MES] Настройка изоляции портов (protected-port) на MES1400 MES2400
            Для того, чтобы пользователи, подключенные к разным портам коммутатора, не могли обмениваться трафиком между собой необходимо воспользоваться функцией изоляция портов.

            Данная функция позволяет изолировать группу портов (в пределах одного коммутатора), находящихся в одном широковещательном домене между собой, позволяя при этом обмен трафиком с другими портами, находящимися в этом же широковещательном домене, но не принадлежащими к этой группе.

            Например, необходимо на MES2428 изолировать порты Gigabit Ethernet 0/1 и Gigabit Ethernet 0/2.

            Для этого нужно включить функцию на данных портах:

            console# configure
            console(config)# interface range GigabitEthernet 0/1-2
            console(config-if-range)# switchport protected



            Также возможно разрешить обмен трафиком только между определенными портами.

            Например, необходимо разрешить прохождение трафика между Gi0/3 и Gi0/4, при этом с другими портами данные порты не смогут обмениваться трафиком:

            console(config)# interface GigabitEthernet 0/3
            console(config-if)# port-isolation gi 0/4



            Для того, чтобы в данную группу добавить еще один порт, необходимо воспользоваться опцией "add", иначе текущая группа затрётся:

            console(config-if)# port-isolation add gi 0/5



            Получаем:

            interface gigabitethernet 0/3
            port-isolation add gi 0/4-5

            Источник:
            docs.eltex-co.ru

            [MES] Отключение DHCP-клиента на MES1400 MES2400
            console(config-if)# no ip address dhcp

            console(config-if)# no ip address dhcp

            Например, отключить DHCP-клиент на интерфейсе VLAN 2

            console(config)# interface vlan 2

            console(config-if)# no ip address dhcp

            Источник:
            docs.eltex-co.ru

            [MES] Сброс настроек интерфейса в default на MES1400 MES2400
            Выполнить команду и подтвердить её исполнение в глобальном режиме конфигурации:

            console(config)# default interface gi0/10

            Configuration for these interfaces will be set to default.

            It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y

            Источник:
            docs.eltex-co.ru

            [MES] Настройка Selective QinQ на MES1400 MES2400
            Данная функция позволяет на основе сконфигурированных правил фильтрации по номерам внутренних VLAN (Customer VLAN) производить добавление внешнего SPVLAN (Service Provider’s VLAN), подменять Customer VLAN, а также запрещать прохождение трафика.

            Рассмотрим несколько типовых примеров настройки SQinQ



            1) Задача: пропустить vlan 31 без изменения, на остальные vlan, приходящие в порт 11 добавить метку 30. Конфигурация выглядит следующим образом:

            interface gigabitethernet 0/11

            switchport mode general

            switchport general allowed vlan add 31

            switchport general allowed vlan add 30 untagged

            selective-qinq list ingress permit ingress-vlan 31

            selective-qinq list ingress add-vlan 30

            exit

            !

            interface gigabitethernet 0/12

            switchport mode trunk

            switchport trunk allowed vlan add 30-31

            exit



            2) Для vlan 68,456,905 добавить метку 3. Для vlan 234,324,657 добавить метку 4:

            interface gigabitethernet 0/1

            switchport mode general

            switchport general allowed vlan add 3,4 untagged

            selective-qinq list ingress add-vlan 3 ingress-vlan 68,456,905

            selective-qinq list ingress add-vlan 4 ingress-vlan 234,324,657

            exit



            3) Для vlan 68,456,905 добавить метку 3. Остальной трафик отбросить.

            interface gigabitethernet 0/2

            switchport mode general

            switchport general allowed vlan add 3,4 untagged

            selective-qinq list ingress add-vlan 3 ingress-vlan 68,456,905

            selective-qinq list ingress deny

            exit



            4) Для всего трафика приходящего на порт 15 добавить метку 30

            interface gigabitethernet 0/15

            switchport mode general

            switchport general allowed vlan add 30 untagged

            selective-qinq list ingress add_vlan 30

            exit



            или

            interface gigabitethernet 0/15

            switchport acceptable-frame-type untaggedAndPriorityTagged

            switchport mode access

            switchport access vlan 30

            switchport dot1q tunnel

            exit



            5) Перемаркировка влан. Для входящего трафика vlan 856 -> vlan 3, vlan 68 -> vlan 4. Для исходящего трафика vlan 3 -> vlan 856, vlan 4 -> vlan 68

            interface gigabitethernet 0/8

            switchport mode general

            switchport general allowed vlan add 3,4

            selective-qinq list ingress override-vlan 3 ingress-vlan 856

            selective-qinq list ingress override-vlan 4 ingress-vlan 68

            selective-qinq list egress override-vlan 856 ingress-vlan 3

            selective-qinq list egress override-vlan 68 ingress-vlan 4

            exit

            Источник:
            docs.eltex-co.ru

            [MES] Настройка защиты от петель (LBD) на MES1400 MES2400
            Данный механизм позволяет коммутатору обнаруживать закольцованные интерфейсы. Петля на порту обнаруживается путём отсылки коммутатором фрейма с широковещательным адресом назначения.

            Защита от петель глобально включается командой:

            console(config)# loopback-detection enable



            Также функционал необходимо включить на физическом интерфейсе командой:

            console(config-if)# loopback-detection enable



            Интервал между отправкой lbd-фреймов настраивается командой:

            console(config)# loopback-detection interval <1..60>



            По умолчанию интервал отправки равен 30 секундам.



            Для автоматического восстановления интерфейса из состояния errdisable требуется выполнить команду:

            console(config)# errdisable recovery cause loopback-detection

            Источник:
            docs.eltex-co.ru

            [MES] Настройка защиты от широковещательного шторма на MES1400 MES2400
            Шторм возникает вследствие чрезмерного количества broadcast, multicast, unknown unicast пакетов, одновременно передаваемых по сети через один порт, что приводит к перегрузке ресурсов сети и появлению задержек. Шторм может возникнуть при наличии «закольцованных» сегментов в сети Ethernet.

            Коммутатор измеряет скорость принимаемого broadcast, multicast, unknown unicast трафика для портов с включенным контролем «шторма» и отбрасывает пакеты, если скорость превышает заданное максимальное значение.

            Контроль шторма настраивается на физических интерфейсах и является рекомендованной настройкой при конфигурировании клиентских портов на коммутаторах уровня доступа.



            Для настройки storm-control необходимо глобально определить режим работы функционала:

            console(config)# storm-control mode {kbps | pps}

            По умолчанию работает режим pps.



            Для настройки контроля шторма на интерфейсе используется команда:

            console(config-if)# storm-control <traffic-type> level {kbps/pps}, где

            <traffic-type> - тип трафика: broadcast/multicast/unknown unicast;

            Kbps – лимит обработки трафика, измеряется в килобитах в секунду;

            pps – лимит обработки трафика, измеряется в пакетах в секунду;



            Для перевода интерфейса в errdisable при обнаружении шторма используется команда:

            console(config-if)# storm-control <traffic-type> action {shutdown}, где

            {shutdown} - опциональный параметр, переводящий интерфейс в состояние errdisable при превышении порога.

            Источник:
            docs.eltex-co.ru

            [MES] Настройка RSPAN MES1400 MES2400
            Оганизуем мониторинг трафика с портов GigabitEthernet 0/1, GigabitEthernet 0/2 на порт GigabitEthernet 0/3. К зеркалируемому трафику добавим vlan 200.

            config ter

            vlan 200

            vlan active

            exit

            monitor session 1 source interface gigabitethernet 0/1

            monitor session 1 source interface gigabitethernet 0/2

            monitor session 1 destination remote vlan 200

            monitor session 1 destination interface gigabitethernet 0/3

            Источник:
            docs.eltex-co.ru

            [MES] Настройка зеркалирования SPAN на коммутаторах MES1400 MES2400
            Функция зеркалирования портов предназначена для контроля сетевого трафика путем пересылки копий входящих и/или исходящих пакетов с одного или нескольких контролируемых портов на один контролирующий порт.

            При зеркалировании более одного физического интерфейса возможны потери трафика. Отсутствие потерь гарантируется только при зеркалировании одного физического интерфейса.

            Существует возможность настроить до 4-х сессий зеркалирования.

            К контролирующему порту применяются следующие ограничения:

            • Порт не может быть контролирующим и контролируемым портом одновременно;
            • IP-интерфейс должен отсутствовать для этого порта;

            К контролируемым портам применяются следующие ограничения:

            • Порт не может быть контролирующим и контролируемым портом одновременно.

            Пример настройки SPAN:

            Оганизуем мониторинг трафика с портов GigabitEthernet 0/1, GigabitEthernet 0/2 на порт GigabitEthernet 0/3.

            console(config)#monitor session 1 source interface gigabitethernet 0/1

            console(config)#monitor session 1 source interface gigabitethernet 0/2

            console(config)#monitor session 1 destination interface gigabitethernet 0/3

            В выводе команды show monitor session X, где Х - это номер сессии можно просмотреть информацию по контролирующим и контролируемым портам:



            console#show monitor session 1

            Mirroring is globally Enabled.

            Session : 1

            -------

            Source Ports

            Rx : None

            Tx : None

            Both : Gi0/1,Gi0/2

            Destination Ports : Gi0/3

            Session Status : Active

            Rspan Disabled

            Источник:
            docs.eltex-co.ru

            [MES] Настройка IGMP MES1428 MES24xx
            Функция IGMP Snooping используется в сетях групповой рассылки. Основной задачей IGMP Snooping является предоставление многоадресного трафика только для тех портов, которые запросили его.

            Пример настройки. Multicast-трафик передается в vlan 10. Клиенты за портом gi0/1.



            configure terminal

            vlan 10
            vlan active
            ip igmp snooping
            exit
            ip igmp snooping
            interface gigabitethernet 0/1
            no shutdown
            switchport general allowed vlan add 10 untagged
            switchport general pvid 10
            exit
            interface gigabitethernet 0/26
            no shutdown
            switchport general allowed vlan add 10
            exit



            Для настройки статического mrouter-порта используются команды:

            Vlan 10
            ip igmp snooping mrouter gigabitethernet 0/26



            Для запрета изучения mrouter-портов применяется команда

            vlan 10
            ip igmp snooping blocked-router gi 0/х



            Show-команды:

            show ip igmp snooping groups - показать информацию об изученных многоадресных группах, участвующих в групповой рассылке

            show ip igmp snooping mrouter - показать информацию об изученных многоадресных маршрутизаторах

            show ip igmp snooping forwarding-database - показать информацию о поступающем multicast-трафике

            Источник:
            docs.eltex-co.ru

            [MES] Запретить динамическое обучение igmp snooping mrouter порта MES1400 MES2400
            Для запрета динамического обучения mrouter порта в таблице igmp snooping нужно воспользоваться acl.  IP ACL фильтрует igmp query пакеты, таким образом запрещает изучение динамического igmp snooping mrouter порта

            Создаем смещение для использования в ACL

            console(config)#user-defined offset 1 l4 0



            Создаем IP ACL

            console(config)# ip access-list extended 1001
            console(config)# deny 2 any any user-defined offset1 0x1100 0xff00

            2 - номер протокола IGMP

            0x1100 0xff00  - фильтрация по типу пакета (IGMP Membership Query (MQ) messages )



            Создаем разрешающий IP ACL для пропуска всего трафика

            console(config)# ip access-list extended 64000



            Привязываем к оба ACL к нужному порту

            console(config)#  interface gigabitethernet 0/1
            console(config-if)# ip access-group 1001 in
            console(config-if)# ip access-group 64000 in



            C версии 10.2.6.3 для блокировки динамического обучения mrouter портов можно воспользоваться командой в контексте настройки multicast vlan



            console(config)# vlan X
            console(config-if)# ip igmp snooping
            console(config-if)# ip igmp snooping blocked-router gigabitethernet 0/x



            где gigabitethernet 0/x - даунлинк порты

            Источник:
            docs.eltex-co.ru

            [MES] Настройка IGMP snooping fast-leave host based MES1400 MES2400
            Настройка позволяет удалить запись в таблице igmp snooping для конкретного устройства за портом при получении igmp leave сообщения. Для настройки igmp snooping fast-leave необходимо выполнить следующие настройки.

            Пример настройки для мультикаст vlan 10 для порта  gigabitethernet 0/1

            (config)# snooping leave-process config-level port

            (config)# vlan 10
            console(config-vlan)#ip igmp snooping
            console(config-vlan)#ip igmp snooping fast-leave
            console(config-vlan)#ip igmp snooping sparse-mode enable

            (config)# interface gigabitethernet 0/1
            (config-if)# ip igmp snooping leavemode exp-hosttrack

            Источник:
            docs.eltex-co.ru

            [MES] Настройка MVR (Multicast vlan registration) MES1400 MES2400
            Функция «Multicast-TV VLAN» дает возможность использовать для передачи многоадресного трафика одну VLAN в сети оператора и доставлять этот трафик пользователям даже в том случае, если они не являются членами этой VLAN. С помощью функции «MVR» может быть сокращена нагрузка на сеть оператора за счет отсутствия дублирования многоадресных данных при предоставлении услуги IPTV.

            Пример настройки MVR. Аплинк порт - gigabitethernet 0/1, fastethernet 0/1 - клиентский порт.  vlan 10 - клиентский вилан, vlan 100 - мультикаст вилан



            Создаем и активируем vlan

            console(config)# vlan 10,100
            console(config-vlan)# vlan active
            console(config-vlan)# exit



            Создаем и активируем мультиксат профиль. Указываем в профиле диапазоны мультикаст групп, которые будут поступать  на коммутатор. Это обязательный шаг

            console(config)# ip mcast profile 1
            console(config-profile)# permit
            console(config-profile)# range 232.0.0.1 232.0.0.5
            console(config-profile)# profile active
            console(config-profile)# exit



            Активируем ip igmp snooping для vlan 100.

            console(config)# ip igmp snooping
            console(config)# ip igmp snooping vlan 100



            Настроить режим обработки мультикаст трафика ip

            console(config)# snooping multicast-forwarding-mode ip



            Активировать MVR и привязать к нему мультикаст профиль

            console(config)# ip igmp snooping multicast-vlan enable
            console(config)# vlan 100
            console(config-vlan)# ip igmp snooping multicast-vlan profile 1



            Выполнить настройки на портах

            console(config)# interface gigabitethernet 0/1
            console(config-if)# switchport mode trunk
            console(config-if)# exit
            console(config)# interface fastethernet 0/1
            console(config-if)# switchport mode access
            console(config-if)# switchport access vlan 10
            console(config-if)# switchport multicast-tv vlan 100
            console(config-if)# exit

            Источник:
            docs.eltex-co.ru

            [MES] Настройка ограничений для мультикаст групп (ip mcast profile) MES1400 MES2400
            Для ограничения просмотра мультикаст групп за портами абонентов можно использовать функционал ip mcast profile.

            Пример настройки

            gigabitethernet 0/1 - абонентский порт
            gigabitethernet 0/25 - аплинк порт
            vlan 10 – мультикаст
            vlan 19 -  данные



            Активируем ip igmp snooping и функцию фильтрации

            console(config)# ip igmp snooping
            console(config)# ip igmp snooping filter



            Создаем ip mcast profile

            console(config)#ip mcast profile 2
            console(config-profile)# permit
            console(config-profile)# range 225.0.0.1 225.0.0.3
            console(config-profile)# profile active



            Настроить режим обработки мультикаст трафика ip

            console(config)# snooping multicast-forwarding-mode ip



            Включаем ip igmp snooping для vlan. Активируем фильтрацию незарегестрированного мультикаста

            console(config)# vlan 10
            console(config-vlan)# ip igmp snooping
            console(config-vlan)# ip igmp snooping sparse-mode enable



            Выполняем настройки на портах

            console(config)# interface gigabitethernet 0/1
            console(config-if)# switchport general allowed vlan add 10,19
            console(config-if)# ip igmp snooping filter-profileId 2
            console(config-if)# no shutdown



            console(config)# interface gigabitethernet 0/25
            console(config-if)# switchport mode trunk
            console(config-if)# no shutdown

            Источник:
            docs.eltex-co.ru

            [MES] Настройка ограничений количества мультикаст групп на порту (IGMP Snooping limit groups) MES1400 MES2400
            Для настройки ограничения по количеству групп на порту используется команды

            Пример настройки

            gigabitethernet 0/1 - абонентский порт
            gigabitethernet 0/25 - аплинк порт
            vlan 10 – мультикаст
            vlan 19 -  данные

            Активируем ip igmp snooping и функцию фильтрации

            console(config)# ip igmp snooping
            console(config)# ip igmp snooping filter

            Включаем ip igmp snooping для vlan. Активируем фильтрацию незарегестрированного мультикаста

            console(config)# vlan 10
            console(config-vlan)# ip igmp snooping
            console(config-vlan)# ip igmp snooping sparse-mode enable

            Выполняем настройки на портах. Ограничиваем максимальное количество мультикаст групп за портом gigabitethernet 0/1 до 5

            console(config)# interface gigabitethernet 0/1
            console(config-if)# switchport general allowed vlan add 10,19
            console(config-if)# ip igmp snooping limit groups 5
            console(config)# interface gigabitethernet 0/25
            console(config-if)# switchport mode trunk
            console(config-if)# no shutdown

            Источник:
            docs.eltex-co.ru

            [MES] Настройка фильтрации незарегистрированного мультикаста MES1400 MES2400
            Мультикаст считается незарегестрированным, если его нет в таблице ip igmp snooping. Отображается таблица командой show ip igmp snooping group

            Активируем ip igmp snooping

            console(config)# ip igmp snooping



            В контексте  vlan. Активируем фильтрацию незарегестрированного мультикаста

            console(config)# vlan 10
            console(config-vlan)# ip igmp snooping
            console(config-vlan)# ip igmp snooping sparse-mode enable

            Источник:
            docs.eltex-co.ru

            [MES] Настройка PPPoE MES1400 MES2400
            Коммутаторы MES24xx, MES1428 поддерживают функцию PPPoE IA.

            Функция PPPoE IA реализована в соответствии с требованиями документа DSL Forum TR-101 и предназначена для использования на коммутаторах, работающих на уровне доступа. Функция позволяет дополнять пакеты PPPoE Discovery информацией, характеризующей интерфейс доступа. Это необходимо для идентификации пользовательского интерфейса на сервере доступа (BRAS, Broadband Remote Access Server). Управление перехватом и обработкой пакетов PPPoE Active Discovery осуществляется глобально для всего устройства и выборочно для каждого интерфейса.



            Пример настройки:

            confgure terminal
            pppoe-ia snooping
            pppoe passthrough
            !
            dcs information option enable
            !
            vlan 10
            pppoe-ia snooping
            !
            interface gigabitethernet 0/1
            switchport general allowed vlan add 10 untagged
            switchport general pvid 10
            dcs agent-circuit-identifier "%v %p %h"
            dcs remote-agent-identifier "%M"
            !
            interface gigabitethernet 0/2
            switchport general allowed vlan add 10
            port-security-state trusted
            set port-role uplink
            no shutdown

            Порт gi0/2-uplink, gi0/1-downlink

            Источник:
            docs.eltex-co.ru

            [MES] Настройка SNTP на MES1400 MES2400
            Включить источник времени sntp: clock time source ntp

            Настроить sntp-клиента для сервера 192.168.1.1:



            Sntp
            set sntp client enabled
            set sntp client addressing-mode unicast
            set sntp unicast-server ipv4 192.168.10.5



            Вручную установить параметры:

            1. Часовой пояс:

            set sntp client time-zone +07:00

            2.Формат отображения часов (hh:mm/ampm):

            set sntp client clock-format ampm

            ------------------------------------------------------------------

            Show-команды:
            show clock
            show sntp clock
            show sntp status
            show sntp statistics

            Источник:
            docs.eltex-co.ru

            [MES] Настройка и работа системного журнала Syslog MES1400 MES2400
            Видео по настройке и работе системного журнала Syslog для MES1400 MES2400

            Источник:
            docs.eltex-co.ru

            [MES] Настройка фильтрации PVST, Rapid PVST stp bpdu MES1400 MES2400
            Для фильтрации PVST, Rapid PVST stp bpdu на коммутаторах MES14xx/24xx необходимо использовать MAC ACL. Команда spanning-tree bpdufilter фильтрует stp bpdu для режимов STP/RSTP/MST (DST MAC 01:80:c2:00:00:00 )

            Настройка MAC ACL для фильтрации PVST, Rapid PVST stp bpdu (DST MAC 01:00:0c:cc:cc:cd)

            mac access-list extended 1
            deny any host 01:00:0c:cc:cc:cd

            mac access-list extended 100

            interface gigabitethernet 0/23
            mac access-group 1 in
            mac access-group 100 in

            Источник:
            docs.eltex-co.ru

            [MES] Настройка RADIUS-авторизации на MES1400 MES2400
            Протокол RADIUS используется для аутентификации, авторизации и учета. Сервер RADIUS использует базу данных пользователей, которая содержит данные проверки подлинности для каждого пользователя. Таким образом, использование протокола RADIUS обеспечивает дополнительную защиту при доступе к ресурсам сети, а также при доступе к самому коммутатору.
            1. Для начала необходимо указать ip-адрес radius-сервера и указать key:

            console(config)# radius-server host 192.168.2.1 key test

            1. Далее установить способ аутентификации для входа в систему по протоколу radius:

            console(config)# aaa authentication login radius local

            Примечание: На коммутаторах серии 1400 и 2400 используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 10.2.8 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке

            1. Установить способ аутентификации при повышении уровня привилегий:

            console(config)# aaa authentication enable radius enable

            Чтобы не потерять доступ до коммутатора (в случае недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

            1. Создать учетную запись:

            console(config)# username test password test privilege 15

            1. Задать пароль на доступ в привилегированный режим:

            console(config)# enable password test

            Источник:
            docs.eltex-co.ru

            [MES] Настройка TACACS-авторизации на MES1400 MES2400
            Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству.
            1. Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

            console(config)# tacacs-server host 192.168.2.1 key secret

            1. Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

            console(config)# aaa authentication login tacacs local

            Примечание: На коммутаторах серии 1400 и 2400 используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 10.2.8 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке

            1. Установить способ аутентификации при повышении уровня привилегий:

            console(config)# aaa authentication enable tacacs local

            Чтобы не потерять доступ до коммутатора (в случае недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

            1. Создать учетную запись:

            console(config)# username test password test privilege 15

            1. Задать пароль на доступ в привилегированный режим:

            console(config)# enable password test

            Источник:
            docs.eltex-co.ru

            [MES] Настройка авторизации вводимых команд через Tacacs+ на MES1400 MES2400
            Данный функционал позволяет запускать авторизацию для каждой вводимой пользователем команды на Tacacs+-сервере.

            Пример конфигурации:

            1.Добавить Tacacs-сервер, задать ключ и выбрать тип ASCII

            console(config)# tacacs-server host 192.168.11.2 key secret
            console(config)# tacacs-server authentication type ascii



            2.Включить авторизацию вводимых команд на сервере Tacacs+:

            console(config)# aaa authorization command 1 tacacs
            console(config)# aaa authorization command 7 tacacs
            console(config)# aaa authorization command 15 tacacs



            В данном примере авторизация команд настраивается для всех трех уровней привилегий.

            В случае недоступности Tacacs-сервера авторизация команд прекращается - будут недоступны все команды.

            Если добавить метод local:

            console(config)# aaa authorization command 1 tacacs local
            console(config)# aaa authorization command 7 tacacs local
            console(config)# aaa authorization command 15 tacacs local

            То в случае недоступности сервера все команды будут доступны без авторизации.

            Источник:
            docs.eltex-co.ru

            [MES] Настройка ARP Inspection на MES1400 MES2400
            Функция контроля протокола ARP (ARP Inspection) предназначена для защиты от атак с использованием протокола ARP (например, ARP-spoofing – перехват ARP-трафика). Контроль протокола ARP осуществляется наосновании таблицы соответствий DHCPsnooping или статических соответствий IP- и MAC-адресов, заданных для группы VLAN.

            Пример настройки на основании статических соответствий IP- и MAC-адресов.

            Включить контроль протокола ARP и добавить в список статическое соответствие IP- и MAC-адресов для соответствующей группы VLAN.

            console(config)# ip arp inspection enable
            console(config)# ip arp inspection vlan 398
            console(config)# ip source binding 00:11:22:33:44:55 vlan 398 192.168.2.10 interface gigabitethernet 0/10

            По умолчанию все интерфейсы «недоверенные».

            Для того,  чтобы добавить интерфейс в список доверенных при использовании контроля протокола ARP, необходимо для интерфейса выполнить команду:

            console(config-if)# port-security-state trusted
            console(config-if)# set port-role uplink

            Пример настройки на основании таблицы соответствий DHCP snooping

            Включить контроль протокола ARP и функцию DHCP snooping для соответствующей группы VLAN.

            console(config)# ip dhcp snooping
            console(config)# ip dhcp snooping vlan 398
            console(config)# ip arp inspection
            console(config)# ip arp inspection vlan 398

            На порт, за которым находится DHCP-север необходимо ввести настройку:

            console(config-if)# set port-role uplink
            console(config-if)# port-security-state trusted

            Источник:
            docs.eltex-co.ru

            [MES] Настройка IP source guard на MES1400 MES2400
            Функция защиты IP-адреса (IP Source Guard) предназначена для фильтрации трафика, принятого с интерфейса, на основании таблицы соответствий DHCP snooping и статических соответствий IP Source Guard. Таким образом, IP Source Guard позволяет бороться с подменой IP-адресов в пакетах.

            Поскольку функция контроля защиты IP-адреса использует таблицы соответствий DHCP snooping, имеет смысл использовать данную функцию, предварительно настроив и включив DHCP snooping.

            Пример настройки

            Включить функцию защиты IP-адреса для фильтрации трафика на основании таблицы соответствий DHCP snooping и статических соответствий IP Source Guard. Интерфейс в 398-й группе VLAN:

            console(config)# ip dhcp snooping
            console(config)# ip dhcp snooping vlan 398

            Создать статическую запись в таблице соответствия для интерфейса, например, для gigabitethernet 0/10: IP-адрес клиента – 192.168.2.10, его MAC-адрес – 00:11:22:33:44:55:

            console(config)# ip source binding 00:11:22:33:44:55 vlan 398 192.168.2.10 interface gigabitethernet 0/10

            Включить функцию защиты IP-адреса для интерфейса gigabitethernet 0/10:

            console(config-if)# ip verify source port-security
            console(config-if)# port-security-state trusted

            На порт, за которым находится DHCP-север необходимо ввести настройку:

            console(config-if)# set port-role uplink
            console(config-if)# port-security-state trusted

            Источник:
            docs.eltex-co.ru

            [MES] Настройка Management ACL на MES1400 MES2400
            Management ACL фильтрует трафик управления (ssh/telnet/snmp/http/https), который предназначается коммутатору (dst mac/ip коммутатора) и применяется глобально.

            В Management ACL создаются только разрешающие правила. Всё что под них не попадает – запрещено.

            • Разрешить прохождение всего трафика из сети 10.10.10.0 /24 в VLAN 100
            • Разрешить доступ до web-сервера с хоста 30.30.30.1
            • Все остальное запретить (неявное правило deny any any)

            console(config)# authorized-manager ip-source 10.10.10.0 255.255.255.0
            interface gigabitethernet 0/1-24 vlan 100
            console(config)# authorized-manager ip-source 30.30.30.1 255.255.255.255
            interface gigabitethernet 0/1-24 service https

            Источник:
            docs.eltex-co.ru

            [MES] Правила конфигурации IPv4/IPv6/MAC ACL MES1400 MES2400
            Правила конфигурации:
            1. Каждый ACL содержит только 1 правило.
            2. Несколько ACL можно привязать к одному интерфейсу.
            3. Порядок отработки правил определяется по приоритету правила , указанному в ACL, при равенстве приоритетов - по номеру ACL.
            4. ACL автоматически снимается с интерфейса при изменении в нем правила.
            5. Максимальное число ACL – 100 IP/IPv6 и 100 MAC.
            6. На данный момент поддерживается только входящее направление на интерфейсах(in).
            7. В стандартных IP ACL возможна фильтрация только по префиксам, в расширенных ACL – по дополнительным параметрам.
            8. После того, как любой ACL будет привязан к интерфейсу, для этого интерфейса применится правило implicit deny any any.

            Пример настройки фильтрации padi/pado через User-defined offset:

            console(config)# user-defined offset 1 ethtype 0
            console(config)# mac access-list extended 1
            console(config-ext-macl)# deny 00:00:00:00:00:01 ff:ff:ff:ff:ff:00 any user-defined offset1 0x8863 0xffff
            console(config-ext-macl)#  ex
            console(config)# interface gigabitethernet 0/1
            console(config-if)# mac access-group 1 in

            Для прохождения остальных пакетов на интерфейсе требуется добавить второй ACL, разрешающий прохождение пакетов, не попадающих под правило фильтрации padi/pado:

            console(config)# mac access-list extended 2
            console(config-ext-macl)# permit any any
            console(config-ext-macl)#  ex
            console(config)# interface gigabitethernet 0/1
            console(config-if)# mac access-group 2 in

            Источник:
            docs.eltex-co.ru

            [MES] Маркировка трафика меткой COS/DSCP при помощи Policy на MES1400 MES2400
            Создаем IP ACL, указываем трафик, над которым будут производиться действия

            console(config)# ip access-list extended 1001
            console(config-ext-nacl)# permit ip any any

            Создаем Class-map, привязываем к нему ACL, устанавливаем COS=5

            console(config)# class-map 1001
            console(config-cls-map)# match access-group ip 1001
            console(config-cls-map)# set class 1001 regen-priority 5 group-name qos1

            Создаем Policy-map, привязываем к нему ACL, устанавливаем DSCP=46

            console(config)# policy-map 1001
            console(config-ply-map)# set policy class 1001 default-priority-type ipDscp 46

            Настраиваем пользовательский интерфейс, привязываем Class-map.

            console(config)# interface fastethernet 0/1
            console(config-if)#  ip access-group 1001 in

            Настраиваем uplink, разрешаем перемаркировку COS

            console(config)# interface fastethernet 0/2
            console(config-if)#  qos map regen-priority-type vlanPri enable

            Источник:
            docs.eltex-co.ru

            [MES] Ограничение скорости входящего/исходящего трафика на порту для коммутаторов MES1400 MES2400
            Для этого необходимо в режиме настройки Ethernet-интерфейса выполнить следующие команды.

            Для ограничения входящего трафика:

            console(config-if)# rate-limit input <rate>

            , где rate скорость трафика в кбит/с.

            Примечание: значение rate должно быть кратно 16 и должно находиться в пределах 16 - 4194288 кбит/с.

            Для ограничения исходящего трафика:

            console(config-if)# rate-limit output <rate>

            , где rate скорость трафика в кбит/с

            Примечание: значение rate должно быть кратно 16 и должно находиться в пределах 16 - 1000000 кбит/с.

            Источник:
            docs.eltex-co.ru

            [MES] Ограничение скорости входящего трафика на основании Policy Перейти к концу метаданных MES1400 MES2400
            Данный функционал позволяет ограничить скорость только для выбранного трафика

            Создать ACL для классификации трафика по порту:

            console(config)# mac access-list extended 1
            console(config-ext-macl)# permit any any

            Прикрепить ACL на требуемый порт (gi0/2)

            console(config)# interface gi 0/2
            console(config-if)# mac access-group 1 in

            Создать Class-map, привязать ACL к ней

            console(config)# Class-map 1001
            console(config-cls-map)# match access-group mac-access-list 1

            console(config-cls-map)# set class 1010

            Создать meter и указать ограничение в kbps

            console(config)# meter 1
            console(config-meter)# meter-type avgRate cir 10000 kbps

            Создать Policy-map, привязать к ней class-map, а также привязать созданный ранее meter

            console(config)# Policy-map 1001

            console(config-ply-map)# set policy class 1010 default-priority-type ipdscp 0
            console(config-ply-map)# set meter 1 exceed-action drop

            exceed-action drop - всё что выше ограничения, то отбрасываем

            Источник:
            docs.eltex-co.ru

            [MES] Очереди для принимаемого на CPU трафика MES1400 MES2400 MES 3708P
            Распределение очередей для принимаемого на CPU трафика для MES1400/2428x/2408x/3708P и MES2424/2448:

            Распределение очередей для принимаемого на CPU трафика для MES1400/2428x/2408x/3708P

            Сервис
            Номер очереди
            DHCP relay, Firewall (уведомление о начале атаки), L2PT,EOAM 1
            Port Security (уведомление о превышении ограничения), незарегистрированный мультикаст(режим IP based IGMP/MLD snooping) 2
            DHCP client, DHCPv4/v6 snooping, IPv6 NDP 3
            ARP, PPPoE IA 4
            EAPOL, IGMP/MLD snooping 5
            Трафик с MAC DA коммутатора 6
            Зарезервировано 7
            BPDU,LBD, Slow Protocol(LACP) 8

            Распределение очередей для принимаемого на CPU трафика для MES2424/2448:

            Сервис
            Номер очереди
            Сервис
            Номер очереди
            Прочий трафик 1
            Firewall (уведомление о начале атаки) 2
            Незарегистрированный мультикаст (в режиме Pbased IGMP/MLD) 7
            Port Security (уведомление о превышении ограничения) 8
            DHCP Client/Snooping 12
            PPPoE IA Snooping 12
            DHCP Server/Relay 15
            EAPOL 16
            L2 Protocol Tunneling 16
            LLDP 18
            OAM 20
            IPv6 ND Inspection 21
            ARP Inspection 22
            IGMP/MLD Snooping 24
            Пакеты с MAC DA коммутатора 25
            Slow protocols (LACP) 30
            BPDU 31
            Loopback detection 31
            Stacking 32

            Источник:
            docs.eltex-co.ru

            [MES] Настройка Port-Channel на MES1400 MES2400
            Устройство поддерживает два режима работы группы портов (port-channel) – статическая группа и группа, управляемая по протоколу LACP.

            Рассмотрим настройку статических групп.

            Необходимо выполнить следующее:

            1) Включаем работу LAG глобально на коммутаторе:

            console#configure terminal
            console(config)#set port-channel enable

            2) Активируем группу,в которую будем включать интерфейсы:

            console(config)#interface port-channel 1
            console(config-if)#no shutdown
            console(config-if)#exit

            3) Перейти в режим конфигурирования порта:

            console(config)# interface GigabitEthernet0/1

            4) Настроить статическую группу:

            console(config-if)# channel-group 1 mode on , где

            1 – Номер группы;

            On – добавить порт в статическую группу.

            Примечание: В port-channel можно добавлять порты только одного типа.



            Рассмотрим настройку LACP-группы в режиме active.

            В режиме active порты коммутатора являются инициаторами согласования по протоколу LACP. На встречной стороне порт должен быть настроен как в режиме active, так и в режиме passive.

            Необходимо выполнить следующее:

            1) Включаем работу LAG глобально на коммутаторе:

            console#configure terminal
            console(config)#set port-channel enable

            2) Активируем группу,в которую будем включать интерфейсы:

            console(config)#interface port-channel 2
            console(config-if)#no shutdown
            console(config-if)#exit

            3) Перейти в режим конфигурирования порта:

            console(config)# interface GigabitEthernet0/2

            4) Настроить статическую группу:

            console(config-if)# channel-group 2 mode active , где

            2 – Номер группы;

            active – добавить порт в статическую группу в режиме active.



            Рассмотрим настройку LACP-группы в режиме passive.

            В режиме passive порты коммутатора не являются инициаторами согласования по протоколу LACP, находится в режиме ожидания пакетов LACP со встречной стороны. На встречной стороне порт может быть настроен в режиме active, иначе соединение не установится.

            Необходимо выполнить следующее:

            1) Включаем работу LAG глобально на коммутаторе:

            console#configure terminal
            console(config)#set port-channel enable

            2) Активируем группу,в которую будем включать интерфейсы:

            console(config)#interface port-channel 3
            console(config-if)#no shutdown
            console(config-if)#exit

            3) Перейти в режим конфигурирования порта:

            console(config)# interface GigabitEthernet0/3

            4) Настроить статическую группу:

            console(config-if)# channel-group 3 mode passive , где

            3 – Номер группы;

            passive – добавить порт в статическую группу в режиме passive.



            Примечание: начиная с версии 10.2.6 настройки:

            console#configure terminal
            console(config)#set port-channel enable
            console(config)#interface port-channel 2
            console(config-if)#no shutdown

            будут включены по-умолчанию.

            Источник:
            docs.eltex-co.ru

            [MES] Настройка Syslog и SNMP trap по событию Dying Gasp для MES1400 MES2400
            Технология "Dying gasp" позволяет проинформировать администратора сети при отключении питания от коммутатора через отправку syslog сообщения или snmp-trap, а также с помощью пакетов ethernet OAM.

            Если коммутатор аппаратно поддерживает технологию "Dying gasp", то есть возможность настроить отправку сообщения по протоколу syslog или snmp trap в момент отключения электропитания от устройства.

            Информация о том, какие устройства аппаратно поддерживают Dying gasp, можно найти в "Руководстве пользователя" в таблице 9 – Основные технические характеристики.



            1) Настраиваем SYSLOG сервер на устройстве. В примере используется настройка для local 0, severity от 1 до 7

            console(config)# logging-server 128 ipv4 192.168.2.2
            console(config)# logging-server 129 ipv4 192.168.2.2
            console(config)# logging-server 130 ipv4 192.168.2.2
            console(config)# logging-server 131 ipv4 192.168.2.2
            console(config)# logging-server 132 ipv4 192.168.2.2
            console(config)# logging-server 133 ipv4 192.168.2.2
            console(config)# logging-server 134 ipv4 192.168.2.2
            console(config)# logging-server 135 ipv4 192.168.2.2



            2) Настраиваем отправку SNMP trap. Community private, сервер 192.168.2.2

            console(config)# snmp user SimpleUser
            console(config)# snmp community index 1 name private security SimpleUser
            console(config)# snmp group SimpleGroup user SimpleUser security-model v2c
            console(config)# snmp access SimpleGroup v2c read iso write iso notify iso
            console(config)# snmp view iso 1 included
            console(config)# snmp targetaddr SimpleHost param SimpleParams 192.168.2.2 taglist SimpleTag
            console(config)# snmp targetparams SimpleParams user SimpleUser security-model v2c message-processing v2c
            console(config)# snmp notify SimpleNotify tag SimpleTag type Trap



            3) Для отправки информации по Dying gasp необходимо обязательно настроить OAM на порту

            console(config)# set ethernet-oam enable
            console(config)# interface gigabitethernet 0/2
            console(config-if)# ethernet-oam enable

            Источник:
            docs.eltex-co.ru

            [MES] Восстановление коммутатора при некорректном обновлении ПО MES1400 MES2400
            Если в процессе обновления вместе с версией ПО не был обновлен начальный загрузчик, то коммутатор не сможет загрузиться корректно. Порты не перейдут в UP.

            Для восстановления коммутатора понадобиться ПК с tftp-сервером и доступ к коммутатору через консольный порт.

            Процесс восстановления сбросит устройство к заводским настройкам.



            Процесс восстановления:

            1) Подключаем консольный кабель и открываем терминальную программу (например, PUTTY).  Соединяем сетевую карту ПК с любым портом коммутатора. Перезагружаем коммутатор по питанию

            2) В момент загрузки при появлнии в выводе терминала  "Autoboot in 3 seconds " в течение трех секунд  нужно ввести eltex

            В зависимости от версии uboot устройство переходит или сразу в uboot  ( ">>") или в меню начального загрузчика . Если коммутатор перешел сразу в режим uboot  (">>"),  то перейти к пункту 5

            3) В начальном загрузчике нажать  сочетание клавиш ctrl+shift+6  и ввести пароль eltex

            4) Выбрать Аdvanced menu, нажав клавишу 6

            4) Зайти в Shell, нажав клавишу 1.

            5) Далее требуется ввести команды по загрузке актуальной версии ПО и начального загрузчика.

            192.168.2.1 - ip addess ПК с tftp server

            192.168.2.2 - ip addess коммутатора

            mes2400-1021-R1.boot - название файла boot на tftp

            mes2400-1021-R1.iss - название файла ПО на tftp



            setenv ipaddr 192.168.2.2
            setenv serverip 192.168.2.1
            rtk network on

            ping 192.168.2.1



            tftp 0x81000000 mes2400-1021-R1.boot
            sf probe 0
            sf erase 0xb4000000 0x80000
            sf write 0x8100005c 0xb4000000 $(filesize)

            tftp 0x81000000 mes2400-1021-R1.iss
            sf erase 0xb4140000 0xa00000
            sf write 0x81000000 0xb4140000 $(filesize)

            reset

            Источник:
            docs.eltex-co.ru

            На данный товар не оставлено ни одного отзыва.

            Будьте первым!
            Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
            Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
            Ваш браузер сильно устарел.
            Обновите его до последней версии или используйте другой более современный.
            Пожалуйста, завершите проверку безопасности!
            0
            Корзина
            Наименование Артикул Количество Сравнить
