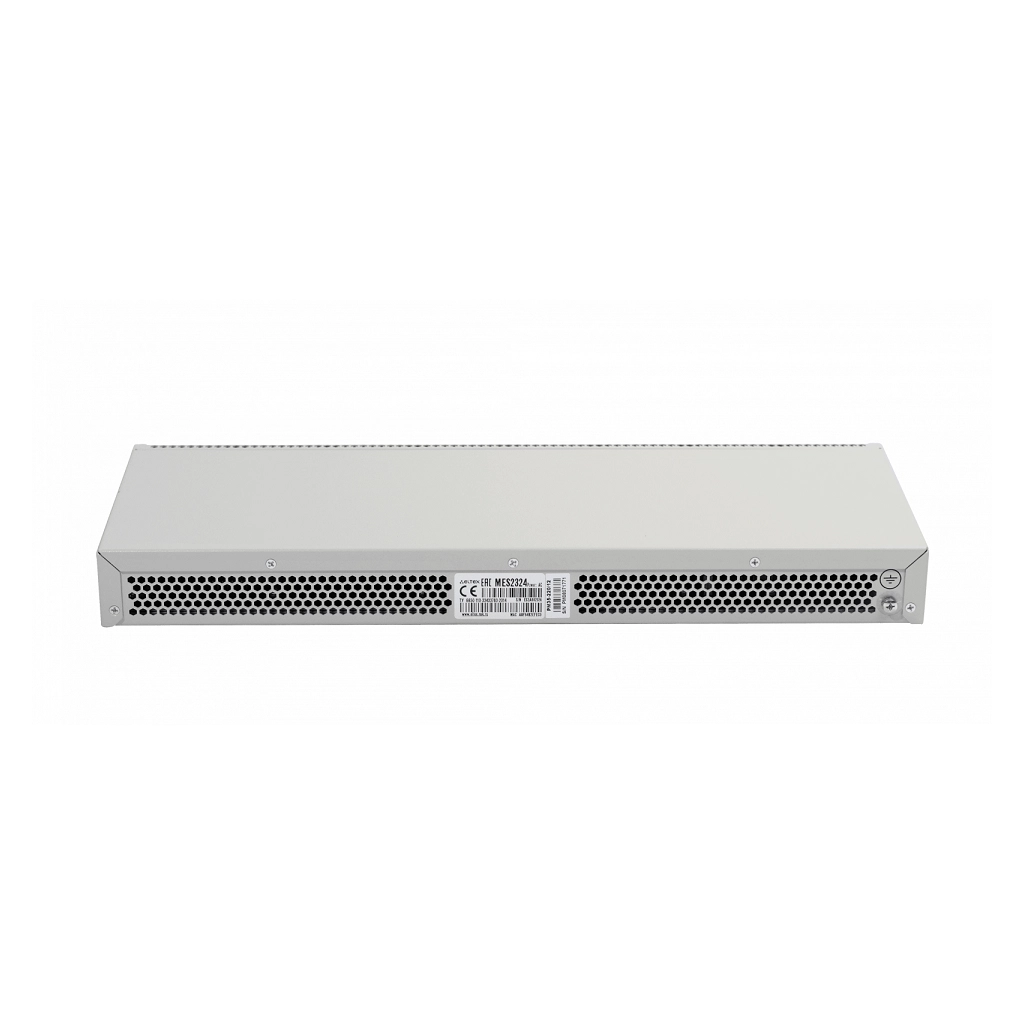

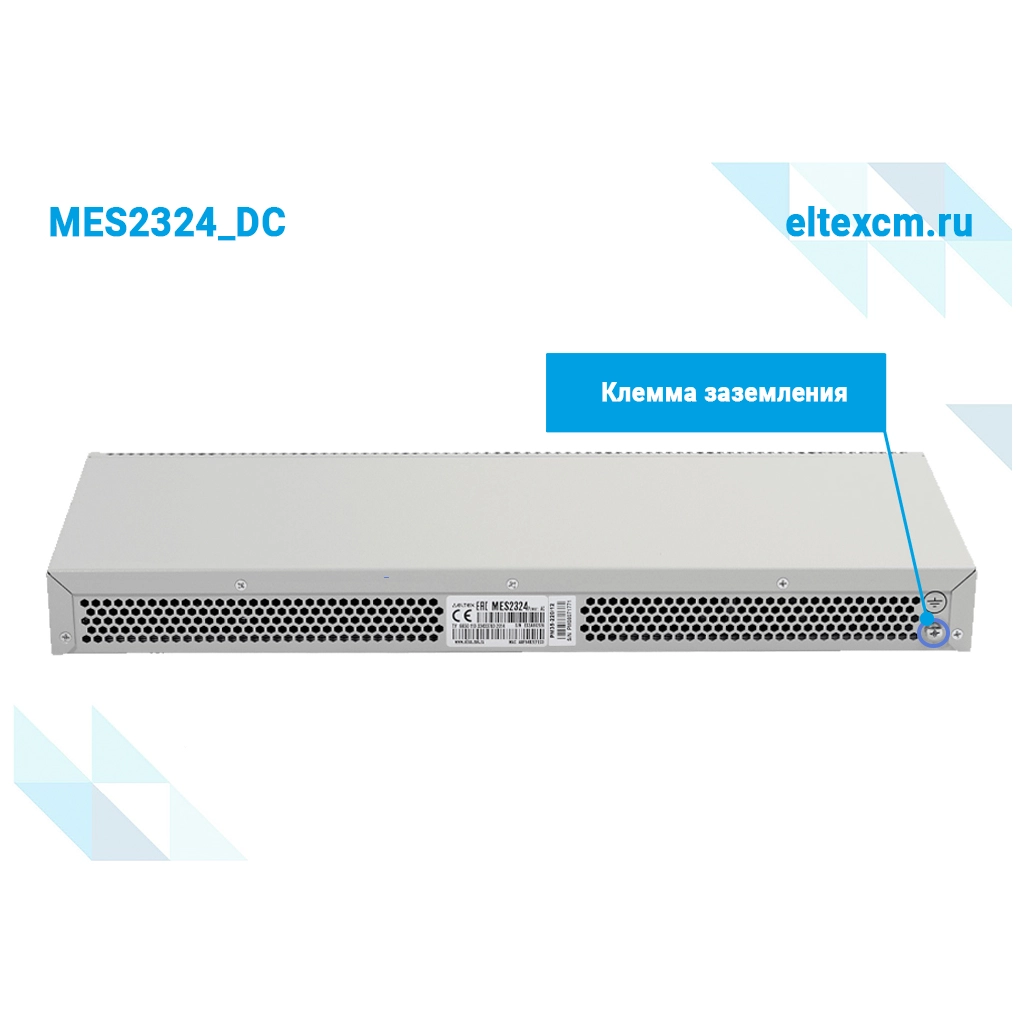

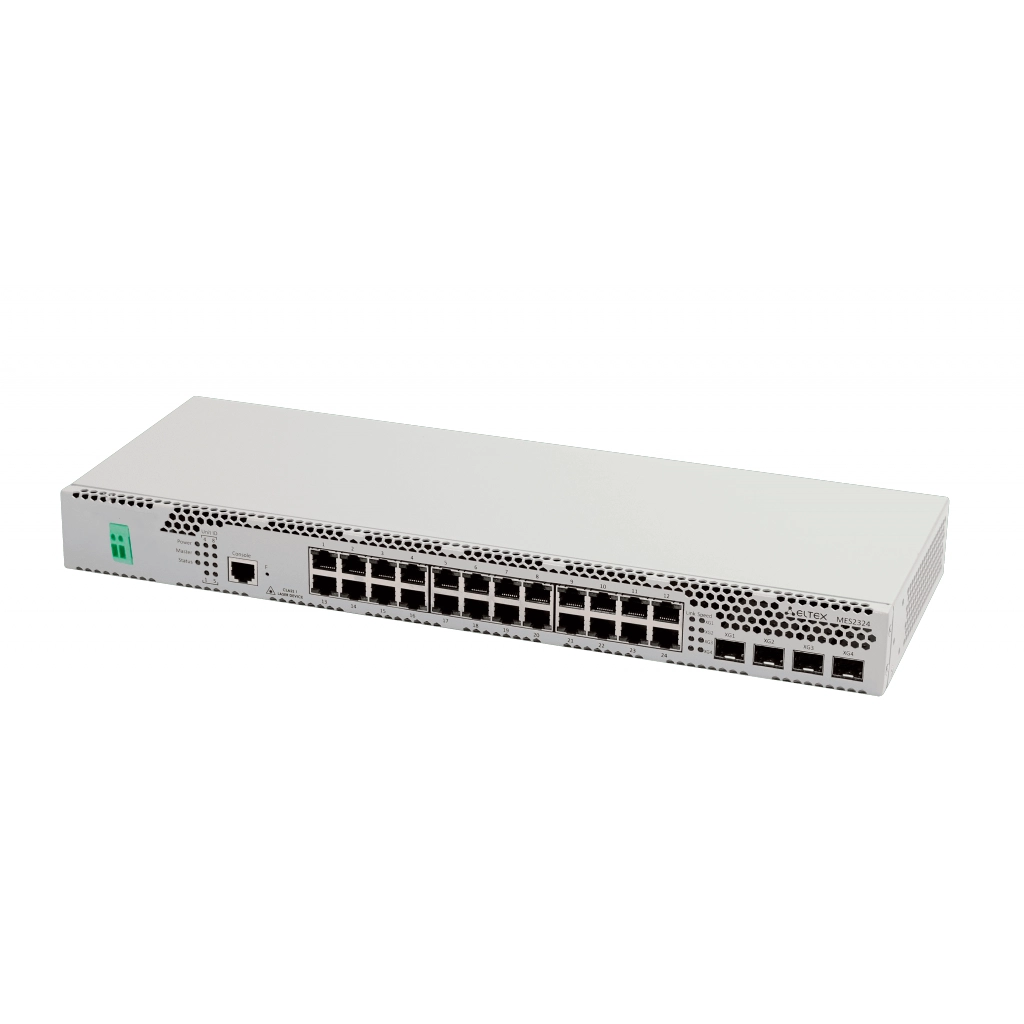

MES2324_DC Eltex | Коммутатор 24 порта 1G, 4 порта 10G

ЕРРРП (ТОРП)
Артикул:

MES2324_DC

Коммутатор MES2324 DC предназначен для установки на сети доступа. Коммутатор снабжен 10G uplink портами, таким образом, MES2324 DC позволяет предоставить на каждом абонентском порту полную скорость 1 Гбит/с. При этом стоимость Eltex MES2324 DC практически равна ценам на обычные коммутаторы с гигабитными аплинками.

ОКПД2 КТРУ: 26.30.11.110-00000041
Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • ЦОД для организации из системы здравоохранения, г.Москва
  • Реализация проекта телефонии 1500 абонентов для предприятия атомной отрасли
  • Поставка PoE коммутаторов для организации видеонаблюдения для крупного аэропорта Москвы
  • Организация телефонии и ШПД для крупного ВУЗа в Санкт-Петербурге
  • Построение ядра сети в Мурманском морском порту
  • Сеть ШПД и Wi-Fi по филиалам предприятия судостроительной отрасли
  • Более 10 проектов сдали СОРМ для операторов связи по всей России
  • Более 20 проектов GPON для операторов связи по всей России
  • ЦОД для предприятия структуры Росатом
  • Русский соколиный центр Камчатка, Петропавловск-Камчатский - ШПД + wi-fi
Ларин Алексей (Москва)
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
Рекун Антон (Москва)
Возраст: 30 лет
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Построение Сети ШПД и Wi-Fi для государственных ВУЗов Москвы и регионов.
  • Северный Речной вокзал г.Москвы, организация ЛВС, видеонаблюдения.
  • Организация ядра сети, агрегации и доступа для «Объединённой двигателестроительной корпорации» , входящей в состав "Ростеха"
Поддубный Владислав (Москва)
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Реализации СОРМ-3 для операторов связи
  • Организация видеонаблюдения и хранения данных в Министерстве образования и науки Республики Татарстан
  • Проекты реконструкции ведомственных сетей связи комбинатов Росрезерва
  • Модернизация сети связи в Краснодарском высшем военном училище
  • Создание защищённого контура сети с шифрованием FSTEC в филиале энергетической компании в Санкт-Петербурге
  • Построение локально-вычислительной сети ситуационного центра для транспортной нефтегазовой компании
  • Создание защищенной распределенной сети связи для филиалов Газпром Газораспределение Самара
  • Построение локально-вычислительной сети на объектах Русал
  • Организация IP-телефони для подразделений Норникель
  • Построение промышленной локально-вычислительной сети и IP-телефонии в филиалах ЛОЭСК
Фадин Дмитрий (Москва)
Возраст: 51 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Комплексная модернизация инфраструктуры стадиона Витязь, г Вологда
  • Расширение существующей сети для Электромеханического Завода
  • Модернизация телефонии на предприятии по производству металлопродукции
  • Построение ЛВС для Школы на 275 мест в Московоской области
Сытый Александр (Москва)
Возраст: 25 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Инсталляция коммутаторов для видеонаблюдения, Wi-Fi, СКУД и телефонии в здании дошкольных групп на 350 мест в районе Молжаниновский
  • Оснащение бесшовного Wi-Fi в НИИ, г. Санкт-Петербург
  • Поставка межэтажных коммутаторов для медицинского учреждения, г. Казань
Касьяненко Михаил (Москва)
Возраст: 32 года
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Модернизация ШПД сети для предприятия энергетической сферы, г. Дубна
  • Организация Wi-Fi и ШПД в крупном спортивном комплексе в г. Москва
  • Реализован проект по созданию подвижного пункта управления (Камаз) в нефтяной сфере
  • Поставка оборудования для космической программы РФ
Файзрахманов Марат (Москва)
Возраст: 40 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация проектов GPON и телефонии для региональных операторов связи в различных регионах РФ
  • Реализация промышленной ЛВС в составе комплексных решений поставщиков для горнодобывающего сектора
  • Организация сети передачи данных для внедрения новых систем Московского Метрополитена
  • Проекты по модернизации телефонии на базе Softswitch на сети крупных корпоративных заказчиков
  • Модернизация сети передачи данных на предприятиях лидирующей группы компаний в отрасли машиностроения
  • Построение локально-вычислительной сети ситуационного центра в Чувашской Республике
  • Модернизация сети связи на объектах Мосэнерго
  • Модернизация сетей доступа на объектах компаний банковского сектора и госучреждений
Каночкин Виталий (Москва)
Возраст: 25 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Замена оборудования иностранных вендоров в Московском Колледже
  • Реструктуризация ЛВС для компании "Российский Экологический Оператор"
  • Построение беспроводной бесшовной сети на базе Wi-Fi 6 в Беловской Городской больницы
  • Построение сети Wi-Fi на 200 точек доступа в школе им. М.К. Тагирова
  • Реконструкция ЛВС в МФЦ г. Москвы. Замена оборудования Cisco
  • Организация СКС и домофонной сети в ЖК "Столичные Поляны"
  • Замена оборудования Huawei и Cisco для организации защищенной сети на трассе М-12 (система видеонаблюдения и телефонии на ВПУ)
Дудоров Дмитрий (Москва)
Возраст: 28 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Бринева Анна (Москва)
Офис: Москва
Выполненные проекты:
  • Организация автоматической системы паспортного контроля в аэропорте Внуково
  • Расширение ЛВС в одной из структур Росрезерва
  • Построение сети в МБОУ ООШ №6 г. Губкинский
Бурдюгова Татьяна (Москва)
Офис: Москва
Выполненные проекты:
  • Модернизация ЛВС для средней общеобразовательной школы в Тверской области на 255 мест
  • Замена оборудования Cisco для построения 100 Гбит ядра сети института электронной техники г. Москвы
  • VoIP телефония на 100 SIP абонентов для Гостинично-оздоровительного комплекса Краснодарского края
  • Организация ЛВС на 1000 портов для строительной компании в Самарской области
  • Оснащение системы видеонаблюдения на 125 камер нефтеперерабатывающего завода Нижегородской области
Наполов Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Подключение IP-телефонии в Екатеринбургской Электросетевой компании
  • Организация локальной сети для видеонаблюдения на объекте строительства Росавтодор
  • Построение ЛВС для системы контроля и управления доступом на объекте дирекции по МТО и хозяйственному обеспечению Администрации Волгоградской области по сохранению объекта культурного наследия
Сутоцких Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Построение СКС в поликлинике для подключения рабочих мест в Московской области, г. Лобня
Васильева Татьяна (Москва)
Офис: Москва
Шатуха Егор (Москва)
Офис: Москва
Выполненные проекты:
  • Реализация проекта телефонии 1000 абонентов для предприятия пищевой отрасли
  • Проект по созданию СКС для станции переливания крови в городе Санкт-Петербург в 5-ти этажном здании с центром коммутации
  • Модернизация оборудования систем телемеханики и связи для терминала транспортной компании в г. Йошкар-Ола
  • Подключение пользователей к локальной сети на объекте компании ПАО Россети
  • Подключение объекта городского комплексного центра социального обслуживания населения к мультисервисной сети широкополосного доступа
Купчиненко Дмитрий (Москва)
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Офис: Новосибирск
Маргарита Кириллова (Новосибирск)
Возраст: 30 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Серажим Антон (Новосибирск)
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 27 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
  • Проект модернизации ЛВС для УССИ ФСО СПБ
  • Замена оборудования иностранных вендоров в высших учебных заведениях
Карсакова Ксения (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Шаяхметов Илья (Новосибирск)
Возраст: 32 года
Офис: Новосибисрк
Репьюк Алексей (Новосибисрк)
Возраст: 36 лет
Офис: Казань
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Проработка решения по созданию Wi-Fi сети для государственных ВУЗов
  • Поставка коммутаторов доступа в 85 регионов России по заданию Судебного департамента;
  • Построение ядра сети для бюро морского машиностроения в г. Санкт-Петербург
Муртазин Камиль (Казань)

Общие параметры MES2324_DC Eltex

Портов UPLINK, шт 4
Особенности
MAC-таблица 16K
Уровень коммутатора L3
Downlink кол-во портов 24
Downlink скорость портов 1G
Установка в стойку 1U
Разъем для АКБ
PoE
Кол-во устройств в стеке 8
Питание DC
Тип UPLINK 10G
В реестре Минпромторга (ТОРП) Да
Тип Downlink портов RJ-45
Размер коробки ШхВхГ, мм 430 x 44 x 158
Вес брутто, кг 2.45
Ключевые особенности
  • Пропускная способность 128 Гбит/c
  • Неблокируемая коммутационная матрица
  • Коммутатор L3
  • Поддержка стекирования
  • Поддержка Multicast (IGMP, IGMP snooping, MVR)
  • Расширенные функции безопасности - (L2-L4 ACL,
    IP Source address guard, Dynamic ARP Inspection и др.)
  • DC

Управляемый коммутатор доступа MES2324_DC подключает конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов 1G/10G.

Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

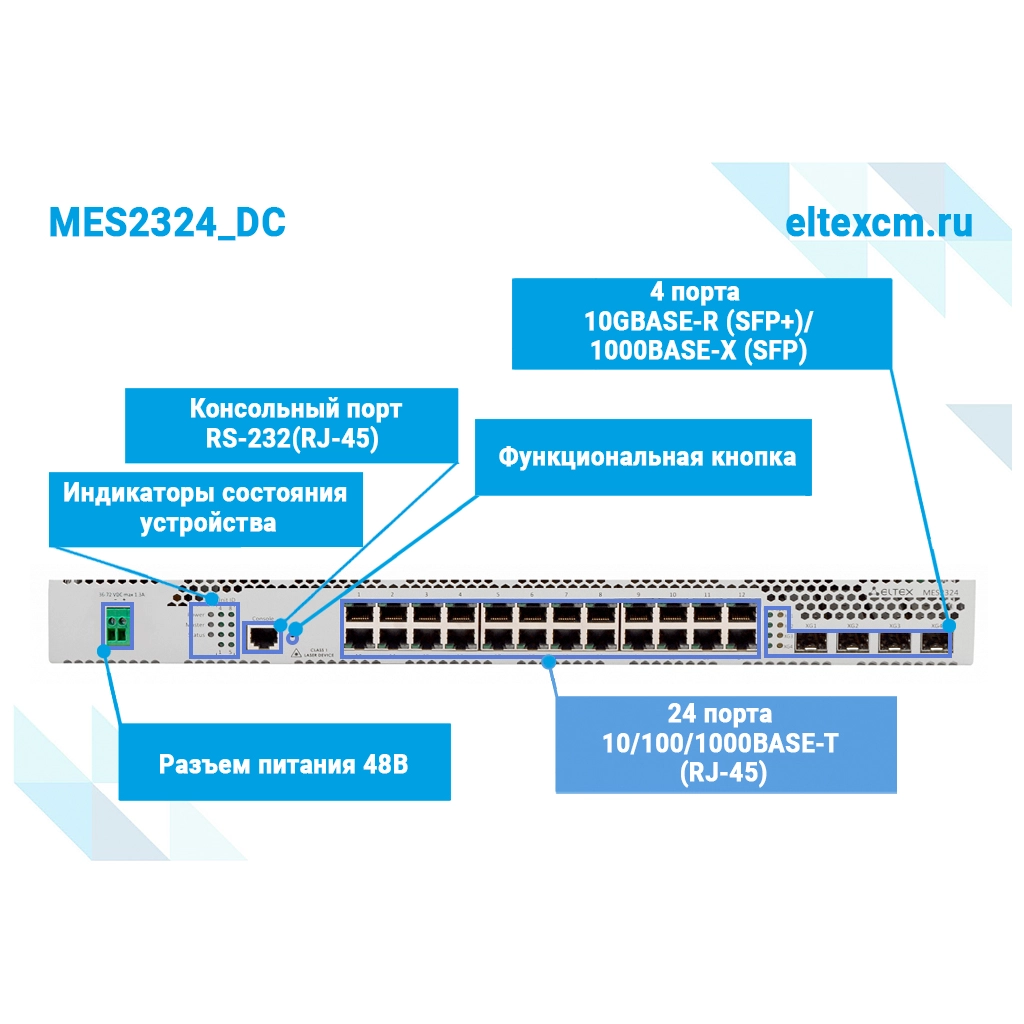

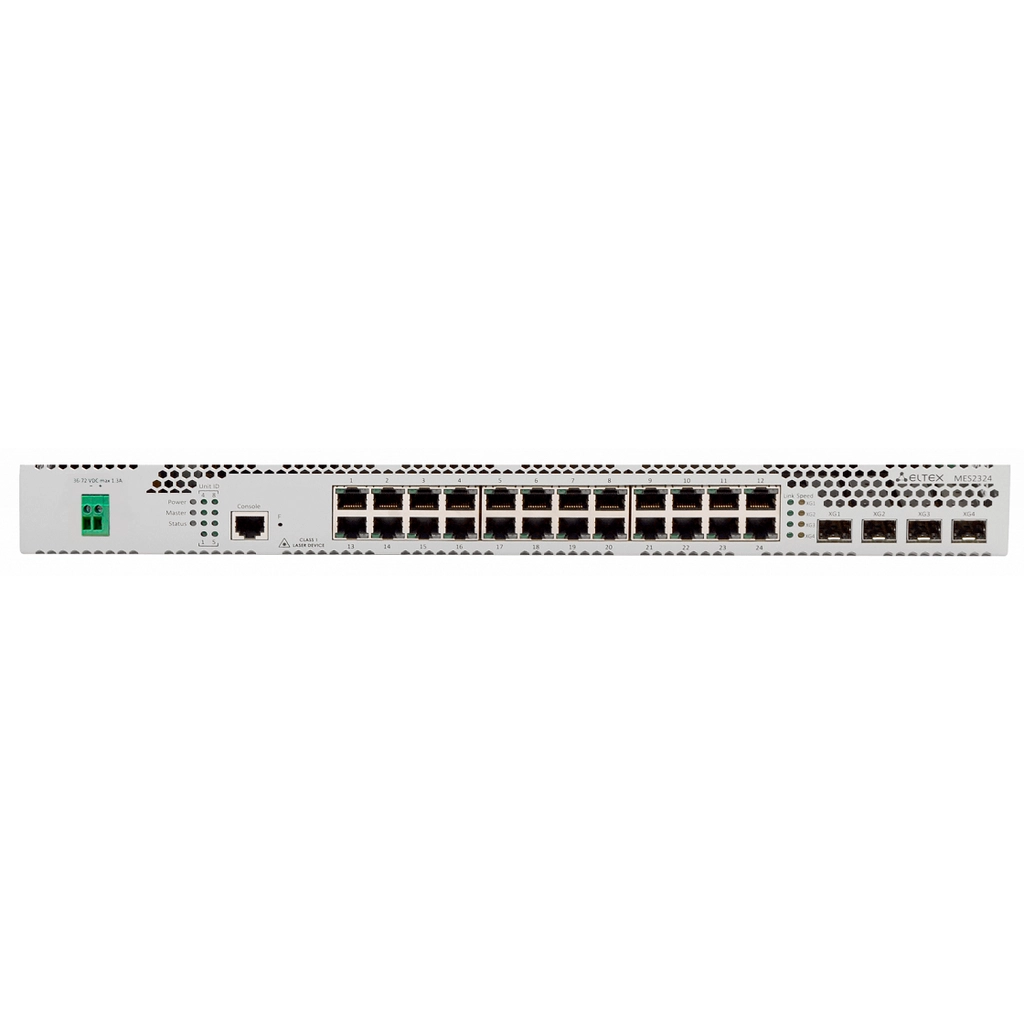

Интерфейсы
  • 24 портов 10/100/1000BASE-T (RJ-45)
  • 4 порта 10GBASE-R (SFP+)/1000BASE-X (SFP)
  • 1 консольный порт RS-232 (RJ-45)
Производительность
  • Пропускная способность - 128 Гбит/с
  • Производительность на пакетах длиной 64 байта1 - 92,1 МРРS
  • Объем буферной памяти - 1,5 Мбайт
  • Объем ОЗУ (DDR3) - 512 Мбайт
  • Объем ПЗУ (RAW NAND) - 512 Мбайт
  • Таблица MAC-адресов - 16384
  • Количество ARP-записей2 - 820
  • Таблица VLAN - 4094
  • Количество L2 Multicast-групп - 2047
  • Количество правил SQinQ - 958 (ingress/egress)
  • Количество правил ACL - 958
  • Количество маршрутов L3 IPv4 Unicast3 - 816
  • Количество маршрутов L3 IPv6 Unicast3 - 210
  • Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 412
  • Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 103
  • Количество VRRP-маршрутизаторов - 255
  • Максимальный размер ECMP групп - 8
  • Количество VRF - 16 (включая VRF по умолчанию)
  • Количество L3-интерфейсов - 130
  • Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей для каждого порта
  • Размер Jumbo-фреймов - Максимальный размер пакетов 10240 байт
  • Стекирование - 8 устройств
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back Pressure)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo Frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (SPAN, RSPAN)
  • Стекирование
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)
  • Логирование событий MAC Flapping
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping Fast Leave на основе порта/хоста
  • Поддержка Pim-Snooping
  • Поддержка функции IGMP proxy-report
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Поддержка MVR
Функции L2
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка RSTP (Rapid Spaning Tree protocol, IEEE 802.1w)
  • Поддержка MSTP (Multiple Spanning Tree, IEEE 802.1s)
  • Поддержка STP Multiprocess
  • Поддержка PVSTP+
  • Поддержка RPVSTP+
  • Поддержка Spanning Tree Fast Link option
  • Поддержка STP Root Guard
  • Поддержка STP Loop Guard
  • Поддержка BPDU Filtering
  • Поддержка STP BPDU Guard
  • Поддержка Loopback Detection (LBD) на основе VLAN
  • Поддержка ERPS (G.8032v2)
  • Поддержка Flex-link
  • Поддержка Private VLAN, Private VLAN Trunk
  • Поддержка Layer 2 Protocol Tunneling (L2PT)
Функции L3
  • Статические IP-маршруты
  • Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP4 (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
  • Поддержка протокола BFD (для BGP)
  • Address Resolution Protocol (ARP)
  • Поддержка Proxy ARP
  • Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
  • Поддержка протокола VRRP
  • Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
  • Поддержка функции IP Unnumbered
  • Балансировка нагрузки ECMP
  • Поддержка VRF Lite
    Функции Link Aggregation
    • Создание групп LAG
    • Объединение каналов с использованием LACP
    • Поддержка LAG Balancing Algorithm
    • Поддержка Multi-Switch Link Aggregation Group (MLAG)
    Поддержка IPv6
    • Функциональность IPv6 Host
    • Совместное использование IPv4, IPv6
    Сервисные функции
    • Виртуальное тестирование кабеля (VCT)
    • Диагностика оптического трансивера
    • Green Ethernet
    Функции обеспечения безопасности
    • Защита от несанкционированных DHCP-серверов (DHCP Snooping)
    • Опция 82 протокола DHCP
    • IP Source Guard
    • Dynamic ARP Inspection
    • First Hop Security
    • Поддержка sFlow
    • Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
    • Проверка подлинности по портам на основе 802.1x
    • Guest VLAN
    • Система предотвращения DoS-атак
    • Сегментация трафика
    • Фильтрация DHCP-клиентов
    • Предотвращение атак BPDU
    • Фильтрация NetBIOS/NetBEUI
    • PPPoE Intermediate Agent
    ACL (Списки управления доступом)
    • L2-L3-L4 ACL (Access Control List)
    • Поддержка Time-Based ACL
    • IPv6 ACL
    • ACL на основе:
      • Порта коммутатора
      • Приоритета 802.1p
      • VLAN ID
      • EtherType
      • DSCP
      • Типа протокола
      • Номера порта TCP/UDP
      • Содержимого пакета, определяемого пользователем (User Defined Bytes)
      Основные функции качества обслуживания (QoS) и ограничения скорости
      • Статистика QoS
      • Ограничение скорости на портах (shaping, policing)
      • Поддержка класса обслуживания 802.1p
      • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
      • Управление полосой пропускания
      • Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
      • Три цвета маркировки
      • Назначение меток CoS/DSCP на основании ACL
      • Настройка приоритета 802.1p для VLAN управления
      • Перемаркировка DSCP to CoS, CoS to DSCP
      • Назначение VLAN на основании ACL
      • Назначение меток 802.1p, DSCP для протокола IGMP
      ОАМ/CFM
      • 802.3ah Ethernet Link OAM
      • 802.1ag Connectivity Fault Management (CFM)
      • 802.3ah Unidirectional LinkDetection (протокол обнаружения однонаправленных линков)
      Основные функции управления
      • Загрузка и выгрузка конфигурационного файла по TFTP/SCP/SFTP
      • Перенаправление вывода команд CLI в произвольный файл на ПЗУ
      • Протокол SNMP
      • Интерфейс командной строки (CLI)
      • Web-интерфейс
      • Syslog
      • SNTP (Simple Network Time Protocol)
      • NTP (Network Time Protocol)
      • Traceroute
      • LLDP (802.1ab) + LLDP MED
      • Возможность обработки трафика управления с двумя заголовками 802.1Q
      • Поддержка авторизации вводимых команд с помощью сервера TACACS+
      • Управление доступом к коммутатору – уровни привилегий для пользователей
      • Блокировка интерфейса управления
      • Локальная аутентификация
      • Фильтрация IP-адресов для SNMP
      • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
      • Функция Change of Authorization (CoA)
      • Сервер SSH, сервер Telnet
      • Клиент SSH, клиент Telnet
      • Удаленный запуск команд посредством SSH
      • Поддержка SSL
      • Поддержка макрокоманд
      • Журналирование вводимых команд
      • Системный журнал
      • Автоматическая настройка DHCP
      • DHCP Relay (Option 82)
      • DHCP Option 12
      • DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
      • Сервер DHCP
      • Добавление тега PPPoE Circuit-ID
      • Команды отладки
      • Механизм ограничения трафика в сторону CPU
      • Шифрование пароля
      • Восстановление пароля
      • Ping (поддержка IPv4/IPv6)
      • Сервер DNS (Resolver)
      Функции мониторинга
      • Статистика интерфейсов
      • Удаленный мониторинг RMON/SMON
      • Поддержка IP SLA
      • Мониторинг загрузки CPU по задачам и по типу трафика
      • Мониторинг загрузки оперативной памяти (RAM)
      • Мониторинг температуры
      • Мониторинг TCAM
      Стандарты MIB/IETF
      • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
      • RFC 1212 Concise MIB Definitions
      • RFC 1213 MIB II
      • RFC 1215 MIB Traps Convention
      • RFC 1493, 4188 Bridge MIB
      • RFC 1157, 2571-2576 SNMP MIB
      • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
      • RFC 1271,1757, 2819 RMON MIB
      • RFC 2465 IPv6 MIB
      • RFC 2466 ICMPv6 MIB
      • RFC 2737 Entity MIB
      • RFC 4293 IPv6 SNMP Mgmt Interface MIB
      • Private MIB
      • RFC 3289 DIFFSERV MIB
      • RFC 2021 RMONv2 MIB
      • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
      • RFC 2668 802.3 MAU MIB
      • RFC 2674, 4363 802.1p MIB
      • RFC 2233, 2863 IF MIB
      • RFC 2618 RADIUS Authentication Client MIB
      • RFC 4022 MIB для TCP
      • RFC 4113 MIB для UDP
      • RFC 2620 RADIUS Accounting Client MIB
      • RFC 2925 Ping & Traceroute MIB
      • RFC 768 UDP
      • RFC 791 IP
      • RFC 792 ICMPv4
      • RFC 2463, 4443 ICMPv6
      • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
      • RFC 793 TCP
      • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
      • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
      • RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
      • RFC 826 ARP
      • RFC 854 Telnet
      • МЭК 61850
      Физические характеристики и условия окружающей среды
      • Питание:
        • 110-250В АС, 50-60 Гц
        • 36-72В DC
      • Максимальная потребляемая мощность - 25 Вт
      • Тепловыделение - 25 Вт
      • Аппаратная поддержка Dying Gasp - нет
      • Рабочая температура окружающей среды от -20 до +50°С
      • Температура хранения от -50 до +70°С
      • Рабочая влажность Не более 80%
      • Пассивное охлаждение
      • Исполнение - 19", 1U
      • Размеры (ШхВхГ),мм: 430x44x158
      • Масса - 2,25 кг

      1 Значение указано для односторонней передачи
      Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
      3 Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
      Поддержка протокола BGP предоставляется по лицензии
      Документация
      Предыдущие версии
      Сертификаты
      Предыдущие версии
      MES2324_DC
      Ethernet-коммутатор MES2324, 24 порта 10/100/1000 Base-T, 4 порта 10GBase-R (SFP+)/1000Base-X (SFP), L3, 48V DC
      SPM35-48/12
      Плата питания SPM35-48/12, 48V DC, 35W
      FH-SB3512CDL20
       SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
      FH-SB5312CDL20
       SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
      FH-SPB321TCDL20
       SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
      FH-SPB231TCDL20
       SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
      FH-SP311TCDL20
       SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM
      EMS-MES-access
      Опция EMS-MES-access системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES-1000, MES-2000
      ECCM-MES2324_DC
      Опция ECCM-MES2324_DC системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES2324_DC
      Комплект крепления в 19"стойку
      Комплект крепления в 19"стойку
      Руководство по эксплуатации (по запросу поставляется на CD-диске)
      Руководство по эксплуатации (по запросу поставляется на CD-диске)
      Паспорт
      Паспорт
      Шнур питания 48В
      Шнур питания 48В
      Сертификаты на гарантию, замену, техподдержку
      Скачать регламенты
      Продление гарантийного обслуживания, MES2324_DC (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
      [ для нового оборудования ]
      до 2 лет +15% от цены оборудования
      EW-MES2324_DC-2Y
      до 3 лет +25% от цены оборудования
      EW-MES2324_DC-3Y
      до 5 лет +40% от цены оборудования
      EW-MES2324_DC-5Y
      Продление гарантийного обслуживания, MES2324_DC (используется при покупке для ранее приобретенного оборудования)
      [ для уже купленного оборудования ]
      на 1 год +12% от цены оборудования
      EW-MES2324_DC-1Y
      Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - MES2324_DC - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
      1 год +6% от цены оборудования
      SC-MES2324_DC-B-1Y
      3 года +15% от цены оборудования
      SC-MES2324_DC-B-3Y
      5 лет +32% от цены оборудования
      SC-MES2324_DC-B-5Y
      Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, MES2324_DC (услуга оказывается при наличии действующей гарантии)
      1 год +30% от цены оборудования
      NBS-MES2324_DC-1Y
      3 годa +75% от цены оборудования
      NBS-MES2324_DC-3Y
      5 лет +93,75% от цены оборудования
      NBS-MES2324_DC-5Y
      Обучение в Академии Eltex
      Базовый курс Академии Eltex: Использование коммутаторов Eltex
      Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
      Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
      [MES] Настройка GVRP
      GARP VLAN Registration Protocol (GVRP) – протокол VLAN-регистрации.

      Протокол позволяет распространить по сети идентификаторы VLAN. Основной функцией протокола GVRP является обнаружение информации об отсутствующих в базе данных коммутатора VLAN-сетях при получении сообщений GVRP. Получив информацию об отсутствующих VLAN, коммутатор добавляет ее в свою базу данных, как Type  - dynamicGvrp .



      Пример настройки switch1

      Распространить vlan 300 по сети.

      console(config)# gvrp enable
      console(config)# interface gigabitethernet1/0/1
      console(config-if)# gvrp enable
      console(config-if)# swichport mode trunk
      console(config-if)# swichport trunk allowed add 100,300

      Пример настройки на switch2

      console(config)# gvrp enable
      console(config)# interface gigabitethernet1/0/1
      console(config-if)# gvrp enable
      console(config-if)# swichport mode trunk
      console(config-if)# swichport trunk allowed add 100

      27-Jul-2016 11:53:25 %VLAN-I-GVRPAddVlan: Dynamic VLAN Vlan 300 was added by GVRP
      27-Jul-2016 11:53:25 %VLAN-I-GVRPAddPort: Dynamic port gi1/0/1 was added to VLAN Vlan 300 by GVRP

      switch2#sh vlan
      Vlan mode: Basic

      Vlan Name Tagged ports Untagged ports Type Authorization
      1 - - gi1/0/1-7,gi1/0/9-28,Po1- Default Required
      100 - gi1/0/1 - permanent Required
      300 - gi1/0/1 - dynamicGvrp Required



      По умолчанию VLAN c  Type  - dynamicGvrp нельзя  назначить на порт.  Для этого  vlan  нужно добавить  в vlan database.



      Начиная с версии 4.0.9 и 1.1.48/2.5.48 доступен функционал отключения анонса по gvrp определенного vlan. Используется команда gvrp advertisement-forbid в контесте конфигурирования interface vlan.

      console(config)#interface vlan 1

      console(config-if)#gvrp advertisement-forbid

      В версии 4.0.11 появился функционал автоматического сохранения в динамического vlan, полученного по gvrp,  в vlan database.  Для настройки используется команда  gvrp static-vlan в режиме глобального конфигурирования.

      Источник:
      docs.eltex-co.ru

      [MES] Настройка radius-сервера на коммутаторах MES
      Настройка radius-сервера доступна для коммутаторов серий MES2300/3300/5300.

      radius-сервер может использоваться для 802.1x аутентификации и для аутентификации учётных записей на других коммутаторах.



      Включение radius-сервера:

      radius server enable



      Настройка адреса коммутатора доступа (клиента) и ключа:

      encrypted radius server secret key secret ipv4-address 192.168.1.10



      Конфигурация групп и привязка к ним уровней привилегий:

      radius server group admin
      vlan name test
      privilege-level 15
      exit
      !
      radius server group priv1
      privilege-level 1
      exit

      Настройка логина и пароля для учётных записей, привязка их к группам:
      radius server user username priv1 group priv1 password priv1
      radius server user username tester group admin password tester

      Источник:
      docs.eltex-co.ru

      [MES] Настройка PVST
      Настройка протокола PVST доступна для коммутаторов серий MES2300/3300/5300, начиная с версии ПО 4.0.10

      Для включения протокола PVST необходимо использовать команду:

      spanning-tree mode pvst



      Для создания VLAN- участников PVST:

      vlan database

      vlan 2-64



      Данные VLAN требуется добавить на интерфейсы:

      interface gigabitethernet1/0/14

      switchport mode trunk

      switchport trunk allowed vlan add 2-64



      Максимальное количество VLAN участников PVST - 64.

      Источник:
      docs.eltex-co.ru

      [MES] Настройка dhcp server
      Пример настройки для VLAN 101

      Отключить DHCP client в vlan 1

      • interface vlan 1
      • no ip address dhcp

      Включить DHCPсервер и настроить пул выдаваемых адресов:

      • ip dhcp server
      • ip dhcp pool network Test
      • address low 192.168.101.10 high 192.168.101.254 255.255.255.0
      • default-router 192.168.101.2
      • dns-server 10.10.10.10
      • exit

      Задать для интерфейса VLAN101 IPадрес и сетевую маску (это будет адрес DHCPсервера) :

      • interface vlan 101
      • ip address 192.168.101.1 255.255.255.0
      • exit

      Назначить VLAN101 на Ethernet порт, к которому подключен пользователь (например, gi1/0/1):

      • interface gigabitethernet 1/0/1
      • switchport access vlan 101
      • exit

      Источник:
      docs.eltex-co.ru

      [MES] Сброс настроек интерфейса в default
      Пример настройки интерфейса:

      2324B(config)#default interface gig0/10
      Configuration for these interfaces will be set to default.
      It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y
      2324B(config)#

      Источник:
      docs.eltex-co.ru

      [MES] Настройка ECMP для MES23xx/33xx/53xx
      Балансировка нагрузки ЕСМР (Equal-cost multi-path routing) позволяет передавать пакеты одному получателю по нескольким «лучшим маршрутам».

      Данный функционал предназначен для распределения нагрузки и оптимизации пропускной способности сети. ЕСМР может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP. Максимально можно настроить 8 путей.

      По умолчанию метод балансировки src-dst-mac-ip, изменить можно командой Port-Channel load-balance

      Пример настройки ECMP:

      MES2324(config)#ip maximum-paths 3

      P.S.Настройка вступит в силу только после сохранения конфигурации и перезагрузки устройства.

      Просмотр текущих настроек:

      MES2324#show ip route
      Maximum Parallel Paths: 1 (1 after reset)
      Load balancing: src-dst-mac-ip

      Источник:
      docs.eltex-co.ru

      [MES] Настройка IPv6 адреса на коммутаторах MES
      Настройка IPv6 адреса:

      1) Stateless auto-configuration



      Является режимом по-умолчанию. Включается следующим образом:

      (config)#interface vlan x

      (config)#ipv6 enable



      После ввода команды устройство получает link-local адрес и может взаимодействовать с другими устройствами в данном сегменте сети.



      Проверить наличие адреса командой:



      console(config-if)#do sh ipv6 int



      Interface IP addresses Type

      ----------- ------------------------------------------------ ------------

      VLAN X fe80::e2d9:e3ff:fef1:dc80 linklayer

      VLAN X ff02::1 linklayer

      VLAN X ff02::1:fff1:dc80 linklayer



      Адрес ff02::1, т.н. ‘all-nodes’ мультикаст-адрес, который прослушивается всеми узлами сети.

      Адрес ff02::1:fff1:dc80 - ‘solicited-node’ мультикаст-адрес, имеет значение в локальном сегменте сети и служит для получения адреса 2-го уровня в рамках протокола NDP (аналог ARP в сетях IPv4).



      Формирование link-layer адреса.

      Link-local адреса всегда начинаются с префикса FE80::/10, к которому присоединяется идентификатор устройства, включающий мак-адрес. Данный идентификатор формируется по алгоритму EUI-64.

      Пример:

      Пусть коммутатор имеет мак-адрес e0:d9:e3:f1:dc:80. Согласно EUI-64 мак-адрес разбивается на 2 части по 24 бита - e0:d9:e3 и f1:dc:80, которые разделяются вставкой из 16 бит – FFFE. В первой 24-битной части инвертируется бит U/L. Таким образом, из имеющегося мак-адреса получаем link-local адрес fe80::/10 + e2d9e3 +fffe+f1dc80 -> fe80::e2d9:e3ff:fef1:dc80.



      2) Настройка адреса вручную



      Настройка вручную осуществляется следующим образом:



      (config)#interface vlan x

      (config)#ipv6 enable # включение ipv6 является обязательным требованием



      Далее можно задать желаемый global-scope адрес вручную:



      (config)#ipv6 address 2001::a/64,



      задать желаемый link-local адрес вручную:



      (config)#ipv6 address fe80::a/64 link-local,



      или использовать формирование адреса по алгоритму EUI-64:



      (config)#ipv6 address 2001::/64 eui-64.



      Если при назначении адреса вручную не указывать область действия(scope) адреса как link-local, то адреса будут доступны вне локального сегмента сети и будут маршрутизироваться в сетях.



      Примечание: на коммутаторах MES не предусмотрено получение адреса с помощью DHCPv6.

      Источник:
      docs.eltex-co.ru

      [MES] Настройка ITU-T G.8032v2 (ERPS)
      Протокол ERPS (Ethernet Ring Protection Switching) предназначен для повышения устойчивости и надежности сети передачи данных, имеющей кольцевую топологию, за счет снижения времени восстановления сети в случае аварии.

      Время восстановления не превышает 1 секунды, что существенно меньше времени перестройки сети при использовании протоколов семейства spanning tree.

      Пример конфигурирования


      Настроим ревертивное кольцо с подкольцом, использующим кольцо в качестве виртуального канала. Для прохождения служебного ERPS трафика в кольце используется VLAN 10 (R-APS VLAN), защищает VLAN 20, 30, 40, 200, 300, 400. Для прохождения служебного ERPS  трафика в подкольце используется VLAN 100, защищает VLAN 200, 300, 400. Так как кольцо будет использоваться в качестве виртуального канала для подкольца, в настройках коммутаторов, которые не знают о существовании подкольца (коммутаторы 1 и 2), необходимо указать все VLAN подкольца.

      В качестве RPL линка в основном кольце возьмем линк между коммутаторами 1 и 2. В качестве RPL линка в подкольце возьмем линк между коммутаторами 5 и 6. RPL линк — это линк, который будет заблокирован при нормальном состоянии кольца, и разблокируется только в случае аварии на одном из линков кольца.

      Линк между коммутаторами 3 и 4 для подкольца vlan 100 будет определяться как virtual link.

      Примечания:

      • Подкольцо не умеет определять разрыв виртуального линка. Поэтому при разрыве этого линка в подкольце не разблокируется rpl-link.
      • По дефолту через интерфейс в режим trunk проходит дефолтный 1 VLAN. Поэтому данный VLAN необходимо или добавить в protected, или запретить его прохождение через интерфейс, чтобы избежать возникновение шторма.
      • RPL link блокирует прохождение трафика в protected VLAN. Но на семейство протоколов xSTP данная блокировка не растространяется. Поэтому необходимо запрещать прохождение STP bpdu через кольцевые порты.



      Конфигурация коммутатора 1

      • console(config)#erps
      • console(config)#erps vlan 10
      • console(config-erps)#ring enable
      • console(config-erps)#port west te1/0/1
      • console(config-erps)#port east te1/0/2
      • console(config-erps)#protected vlan add 20,30,40,100,200,300,400
      • console(config-erps)#rpl west owner
      • console(config-erps)#exit
      • console(config)#
      • console(config)#interface range TengigabitEthernet1/0/1-2
      • console(config-if)#switchport mode trunk
      • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
      • console(config-if)#switchport forbidden default-vlan
      • console(config-if)#exit
      • console(config)#spanning-tree bpdu filtering
      •

      Конфигурация коммутатора 2

      • console(config)#erps
      • console(config)#erps vlan 10
      • console(config-erps)#ring enable
      • console(config-erps)#port west te1/0/1
      • console(config-erps)#port east te1/0/2
      • console(config-erps)#protected vlan add 20,30,40
      • console(config-erps)#rpl west neighbor
      • console(config-erps)#exit
      • console(config)#
      • console(config)#interface range TengigabitEthernet1/0/1-2
      • console(config-if)#switchport mode trunk
      • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
      • console(config-if)#switchport forbidden default-vlan
      • console(config-if)#exit
      • console(config)#spanning-tree bpdu filtering

      Конфигурация коммутатора 3, 4

      • console(config)#erps
      • console(config)#erps vlan 10
      • console(config-erps)#ring enable
      • console(config-erps)#port west tengigabitethernet1/0/1
      • console(config-erps)#port east tengigabitethernet1/0/2
      • console(config-erps)#protected vlan add 20,30,40
      • console(config-erps)#sub-ring vlan 100
      • console(config-erps)#exit
      • console(config)#erps vlan 100
      • console(config-erps)#ring enable
      • console(config-erps)#port west tengigabitethernet1/0/3
      • console(config-erps)#protected vlan add 200,300,400
      • console(config-erps)#exit
      • console(config)#
      • console(config)#interfaceTengigabitEthernet1/0/1
      • console(config-if)#switchport mode trunk
      • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
      • console(config-if)#switchport forbidden default-vlan
      • console(config-if)#exit
      • console(config)#interfaceTengigabitEthernet1/0/2
      • console(config-if)#switchport mode trunk
      • console(config-if)#switchport trunk allowed vlan add 10,20,30,40,100,200,300,400
      • console(config-if)#switchport forbidden default-vlan
      • console(config-if)#exit
      • console(config)#interfaceTengigabitEthernet1/0/3
      • console(config-if)#switchport mode trunk
      • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
      • console(config-if)#switchport forbidden default-vlan
      • console(config-if)#exit
      • console(config)#spanning-tree bpdu filtering

      Конфигурация коммутатора 5

      • console(config)#erps
      • console(config)#erps vlan 100
      • console(config-erps)#ring enable
      • console(config-erps)#port west te1/0/1
      • console(config-erps)#port east te1/0/2
      • console(config-erps)#protected vlan add 200,300,400
      • console(config-erps)#rpl west owner
      • console(config-erps)#exit
      • console(config)#
      • console(config)#interface range TengigabitEthernet1/0/1-2
      • console(config-if)#switchport mode trunk
      • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
      • console(config-if)#switchport forbidden default-vlan
      • console(config-if)#exit
      • console(config)#spanning-tree bpdu filtering

      Конфигурация коммутатора 6

      • console(config)#erps
      • console(config)#erps vlan 100
      • console(config-erps)#ring enable
      • console(config-erps)#port west te1/0/1
      • console(config-erps)#port east te1/0/2
      • console(config-erps)#protected vlan add 200,300,400
      • console(config-erps)#rpl west neighbor
      • console(config-erps)#exit
      • console(config)#interface range TengigabitEthernet1/0/1-2
      • console(config-if)#switchport mode trunk
      • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
      • console(config-if)#switchport forbidden default-vlan
      • console(config-if)#exit
      • console(config)#spanning-tree bpdu filtering

      Статус колец можно посмотреть командами

      • console#show erps
      • console#show erps vlan 10
      • console#show erps vlan 100

      Источник:
      docs.eltex-co.ru

      [MES] Как ограничить число tcp-syn запросов
      На коммутаторах mes реализован функционал security-suite. Используя security-suite можно настроить порог syn-запросов на определенный ip-адрес/подсеть с целью защиты от syn-атак.

      Пример настройки:



      Глобально включить security-suite:

      2324B(config)#security-suite enable



      Настроить на порту порог:

      2324B(config)#interface gig0/1
      2324B(config-if)#security-suite dos syn-attack 127 192.168.11.0 /24

      127 - максимальное число подключений в секунду



      Посмотреть security-suite можно командой show security-suite configuration.

      2324B#show security-suite configuration

      Security suite is enabled (Per interface rules are enabled).

      Denial Of Service Protect:

      Denial Of Service SYN-FIN Attack is enabled
      Denial Of Service SYN Attack

      Interface IP Address SYN Rate (pps)
      -------------- -------------------- -----------------------
      gi1/0/1 192.168.11.0/24 127


      Martian addresses filtering
      Reserved addresses: disabled
      Configured addresses:



      SYN filtering

      Interface IP Address TCP port
      -------------- ---------------------- --------------------

      ICMP filtering

      Interface IP Address
      -------------- ----------------------



      Fragmented packets filtering

      Interface IP Address
      -------------- ----------------------



      2324B#

      Источник:
      docs.eltex-co.ru

      [MES] Пример настройки OSPF
      В качестве, примера, настроим соседство OSPF между коммутаторами MES3124 (версия 2.5.47) и MES3324 (версия 4.0.9).
      Настройка для версии 2.5.х

      1) Создаем interface vlan для создания соседства

      console(config)#interface vlan 10

      console(config-if)#ip address 10.10.10.6 255.255.255.252

      console(config-if)#exit

      2) Настройки в режиме глобальной конфигурации

      console(config)#router ospf enable

      console(config)#router ospf area 4.4.4.4

      console(config)#router ospf redistribute connected

      console(config)#router ospf router-id 1.1.1.1

      3) Настройка интерфейса ip

      console(config)#interface ip 10.10.10.6

      console(config-ip)#ospf

      console(config-ip)#ospf area 4.4.4.4

      console(config-ip)#exit

      Настройка для версии  4.0.x

      1) Создаем interface vlan для создания соседства

      console(config)#interface vlan 10

      console(config-if)#ip address 10.10.10.5 255.255.255.252

      console(config-if)#exit

      2) Настройки в режиме глобальной конфигурации

      console(config)#router ospf 1

      console(router_ospf_process)#network 10.10.10.5 area 4.4.4.4

      console(router_ospf_process)#router-id 5.5.5.5

      console(router_ospf_process)#exit

       Контроль работы протокола

      Просмотр  ospf соседей  - sh ip ospf neighbor

      Просмотр таблицы LSDB - show ip ospf database

      Просмотр состяния ospf -  sh ip ospf



      Настройка параметров ospf аутентификации

      1) Настраиваем ключ для аутентификации

      console(config)#key chain TEST_KEYCHAIN

      (config-keychain)#key 1

      (config-keychain-key)#key-string test

      (config-keychain-key)#exit

      (config-keychain)#exit



      2) Добавляем ключ к аутентификации md5 по ospf

      console(config)#interface ip 10.10.10.6

      console(config-ip)ip ospf authentication message-digest

      console(config-ip)#ip ospf authentication message-digest

      console(config-ip)#ip ospf authentication key-chain TEST_KEYCHAIN

      console(config-ip)#ip ospf authentication-key 1

      console(config-ip)#ip ospf cost 1

      console(config-ip)#exit

      Источник:
      docs.eltex-co.ru

      [MES] Конфигурация MSTP
      Протокол Multiple STP (MSTP) является наиболее современной реализацией STP, поддерживающей использование VLAN. MSTP предполагает конфигурацию необходимого количества экземпляров связующего дерева (spanning tree) вне зависимости от числа групп VLAN на коммутаторе. Каждый экземпляр (instance) может содержать несколько групп VLAN. Недостатком протокола MSTP является то, что на всех коммутаторах, взаимодействующих по MSTP, должны быть одинаково сконфигурированы группы VLAN.

      римечание: Всего можно сконфигурировать 64 экземпляра MSTP.


      Пример настройки MSTP:


      spanning-tree mode mst
      !
      spanning-tree mst configuration
      instance 1 vlan 201,301
      instance 2 vlan 99
      instance 3 vlan 203,303
      name test
      exit

      Примечание: По умолчанию все vlan'ы находятся в 0 instance.

      Источник:
      docs.eltex-co.ru

      [MES] Настройка стекирования на коммутаторах MES23хх/33хх/5324
      Коммутаторы MES23хх/33хх/5324 можно объединять в стек до 8 устройств. В режиме стекирования MES5324 использует XLG порты для синхронизации, остальные коммутаторы семейства, кроме MES2308(P), XG порты. MES2308 и MES2308P используют оптические 1G-порты.  При этом для стекирования устройств должны использоваться для MES5324 - QSFP(40G), для MES23хх и MES33хх SFP+(10G), для MES2308(P) - SFP(1G).

      При этом указанные порты не участвуют в передаче данных. Возможны две топологии синхронизирующихся устройств – кольцевая и линейная. Рекомендуется использовать кольцевую топологию для повышения отказоустойчивости стека.

      Коммутаторы по умолчанию уже работают в режиме стека с UNIT ID 1

      Настройка

      console(config)#stack configuration links {fo1-4| te1-4 | gi9-12}

      console(config)#stack configuration unit-id {1-8}

      Конфигурация применится после сохранения настроек и перезагрузки

      Подробней с настройкой стекирования  можно ознакомиться в "Руководстве по эксплуатации" раздел 4.4

      Источник:
      docs.eltex-co.ru

      [MES] Настройка VRRP на коммутаторах MES
      Протокол VRRP предназначен для резервирования маршрутизаторов, выполняющих роль шлюза по умолчанию. Это достигается путём объединения IP-интерфейсов группы маршрутизаторов в один виртуальный, который будет использоваться как шлюз по умолчанию для компьютеров в сети.



      vrrp

      sw1, sw2 – два любых коммутатора пропускающих трафик прозрачно, использовались MES2124
      R1, R2 — коммутаторы MES2324 с настроенным VRRP,
      R1 — Master
      R2 — Backup

      Со стороны PC1 сеть VLAN 100
      Cо стороны PC2 сеть VLAN 200

      –---------------------------------------Настройки мастера (R1):------------------------------------------------

      Отключение протокола STP:
      R1(config)#no spanning-tree

      1) Настройка интерфейса VLAN 200
           а) Настройка IP-адреса интерфейса VLAN 200 для подсети 10.0.200.0 /24:

          R1(config)#int vlan 200
          R1(config-if)#ip address 10.0.200.1 255.255.255.0

          б) Определение VRID (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.200.0 /24

          R1(config-if)#vrrp 1 ip 10.0.200.1

      ПримечаниеVRRP-маршрутизатор всегда будет становиться Master, если он владелец IP-адреса, который присвоен виртуальному маршрутизатору

          в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

          R1(config-if)#no vrrp 1 shutdown

          г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

          R1(config-if)#vrrp 1 timers advertise msec 50

      Примечание: Если интервал задан в миллисекундах, то происходит округление вниз до ближайшей секунды для VRRP Version 2 и до ближайших сотых долей секунды (10 миллисекунд) для VRRP Version 3.

      2) Настройка интерфейса gigabitethernet 1/1/23

          R1(config)#int gigabitethernet 1/1/23
          R1(config-if)#switchport mode trunk
          R1(config-if)#switchport trunk allowed vlan add 200

      3) Настройка интерфейса VLAN 100

          a) Настройка IP-адреса интерфеса для подсети 10.0.100.0 /24

          R1(config)#int vlan 100
          R1(config-if)#ip address 10.0.100.1 255.255.255.0

          б) Определение VRID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.100.0 /24

          R1(config-if)#vrrp 1 ip 10.0.100.1

      Примечание: R2 становится Backup-маршрутизатором и не выполняет функции маршрутизации трафика до выхода из строя Master.

          в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

          R1(config-if)#no vrrp 1 shutdown

          г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

          R1(config-if)#vrrp 1 timers advertise msec 50

      4) Настройка интерфейса gigabitethernet 1/1/24

      R1(config)#int gigabitethernet 1/1/24
      R1(config-if)#switchport mode trunk
      R1(config-if)#switchport trunk allowed vlan add 100





      –-------------------------------------------Настройки Backup (R2):---------------------------------------------

      Отключение протокола STP:
      R1(config)#no spanning-tree

      1) Настройка интерфейса VLAN 200:
           а) Настройка IP-адреса интерфейса для подсети 10.0.200.0 /24:

          R1(config)#int vlan 200
          R1(config-if)#ip address 10.0.200.2 255.255.255.0

          б) Определение ID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.200.0 /24,

          R1(config-if)#vrrp 1 ip 10.0.200.1

          в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

          R1(config-if)#no vrrp 1 shutdown

          г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

          R1(config-if)#vrrp 1 timers advertise msec 50

      2) Настройка интерфейса gigabitethernet 1/1/23

          R1(config)#int gigabitethernet 1/1/23
          R1(config-if)#switchport mode trunk
          R1(config-if)#switchport trunk allowed vlan add 200

      3) Настройка интерфейса VLAN 100:
           a) Настройка IP-адреса интерфеса для подсети 10.0.100.0 /24

          R1(config)#int vlan 200
          R1(config-if)#ip address 10.0.100.2 255.255.255.0

          б) Определение VRID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию VRRP-маршрутизатора для подсети 10.0.100.0 /24
          R1(config-if)#vrrp 1 ip 10.0.100.1

          в) no vrrp 1 shutdown
           г) vrrp 1 timers advertise msec 50

      4) Настройка интерфейса gigabitethernet 1/1/24

          R1(config)#int gigabitethernet 1/1/24
          R1(config-if)#switchport mode trunk
          R1(config-if)#switchport trunk allowed vlan add 100

      Примечание: На коммутаторах SW1 и SW2 также необходимо настроить порты gi23 и gi24 в режим trunk для своих VLAN, а порт gi1 в режим access для своих VLAN.

      После настройки R1 и R2 при выходе из строя R1 мастером становится R2 и работает как шлюз по умолчанию с виртуальным IP-адресом 10.0.100.1 для сети 10.0.100.0 /24 и 10.0.200.1 для сети 10.0.200.0 /24
      При возвращении R1 он снова становится мастером.

      Примечание: На канальном уровне резервируемые интерфейсы имеют MAC-адрес 00:00:5E:00:01:XX, где XX – номер группы VRRP (VRID)

      Источник:
      docs.eltex-co.ru

      [MES] Настройка TACACS на коммутаторах MES
      Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству, при этом поддерживая совместимость с RADIUS и другими процессами проверки подлинности.

      Конфигурацию будем выполнять на базе коммутатора MES2324.

      1.    Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

      MES2324B(config)#tacacs-server host 192.168.10.5 key secret

      2.    Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

      MES2324B(config)#aaa authentication login authorization default tacacs local

      Примечение: На коммутаторах серии 23xx, 33xx, 53xx используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 4.0.6 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке. На коммутаторах серии 1000, 2000, 3000 уже имеется этот функционал.

      3.    Установить способ аутентификации при повышении уровня привилегий:

      MES2324B(config)#aaa authentication enable authorization default tacacs enable

      Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

      4.    Создать учетную запись:


      MES2324B(config)#username tester password eltex privilege 15

      5.    Задать пароль на доступ в привилегированный режим:

      MES2324B(config)#enable password eltex

      6.  Разрешить ведение учета (аккаунта) для сессий управления.

      MES2324B(config)#aaa accounting login start-stop group tacacs+

      7.  Включить ведение учета введенных в CLI команд по протоколу tacacs+.

      MES2324B(config)#aaa accounting commands stop-only group tacacs+

      Примечание: По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

      Источник:
      docs.eltex-co.ru

      [MES] Пример фильтрации PPPoE кадров на основе заголовка EtherType
      Для начала нужно создать ACL, основанный на МАС-адресации с названием test и создать разрешающие правила для EtherЕype 0x8863 и 0x8864

      console# configure

      console(config)# mac access-list extended test

       permit any any 8863 0000

       permit any any 8864 0000

       deny any any



      Зайти в настройки нужного порта и применить ACL на входящий трафик

      interfaces GigabitEthernet 1/0/x     - где x – номер порта

       service-acl input test



      Данный ACL разрешит прохождение только PPPoE пакета.

      Чтобы разрешить прохождение к аплинк портам, нужно настроить PPPoE Intermediate Agent

      Включить работу PPPoE Intermediate Agent в глобальном конфиге

      console(config)# pppoe intermediate-agent



      Зайти в настройки настраиваемого порта и включить на нем работу PPPoE Intermediate Agent

      interfaces GigabitEthernet 1/0/1

       pppoe intermediate-agent



      Зайти в настройки аплинка и включить на нем работу PPPoE Intermediate в режиме trust

      interfaces GigabitEthernet 1/0/y     - где y – номер аплинк порта

       pppoe intermediate-agent trust



      Поддерживаемые значения EtherType представлены в руководстве пользователя приложение В

      Инструкции есть у каждой модели коммутатора на сайте во вкладке «Файлы» Главная  > Каталог  > Ethernet коммутаторы  > Коммутаторы доступа 1G / 10G  > MES2324 Eltex.

      https://eltexcm.ru/catalog/ethernet-kommutatory/kommutatory-agregacii-1g/mes2324.html

      Источник:
      docs.eltex-co.ru

      [MES] Методика восстановления прошивки коммутаторов серий 23xx, 33xx и 53xx через boot меню.
      Методика восстановления прошивки коммутаторов серий 23xx, 33xx и 53xx через boot меню.

      Для восстановления коммутатора понадобится ПК с TFTP-сервером и доступ к коммутатору через консольный порт. Процесс восстановления сбросит устройство к заводским настройкам.



      Процесс восстановления:

      1) Подключаем консольный кабель и открываем терминальную программу, например, PUTTY.  Соединяем сетевую карту ПК с портом OOB коммутатора. Перезагружаем коммутатор по питанию;

      2) В момент загрузки при появлении в выводе терминала  "Press x to choose XMODEM..." в течение трех секунд необходимо нажать ctrl+shift+6, чтобы включить режим с выводом трассировок

      3) Далее в выводе трассировок появится строка "Autoboot in 5 seconds...",  на этом месте требуется ввести пароль - eltex. После чего появится приглашение командной строки U-Boot'а.

      4) В консоли U-Boot'а выставить следующие переменные:

                       set ipaddr 10.10.10.2                                                      #IP-адрес устройства, необходимо заменить на актуальный для рабочего места.

                       set serverip 10.10.10.1                                                   #IP-адрес TFTP сервера, где находится файл образа ПО.

                       set rol_image_name mes3300-401.ros                      #Заменить название на актуальное для текущей версии ПО и модели коммутатора.

      set bootcmd 'run bootcmd_tftp'

      nand erase.chip

      ubi part rootfs; ubi create rootfs

      boot

      Для коммутаторов MES23xx необходимо инициализировать сетевые интерфейсы командами :

                      switch init

                     set ethact sdma

      После ввода команды boot коммутатор начнет загрузку образа ПО с TFTP-сервера и последующий его запуск

      Источник:
      docs.eltex-co.ru

      На данный товар не оставлено ни одного отзыва.

      Будьте первым!
      Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
      Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
      Ваш браузер сильно устарел.
      Обновите его до последней версии или используйте другой более современный.
      Пожалуйста, завершите проверку безопасности!
      0
      Корзина
      Наименование Артикул Количество Сравнить
