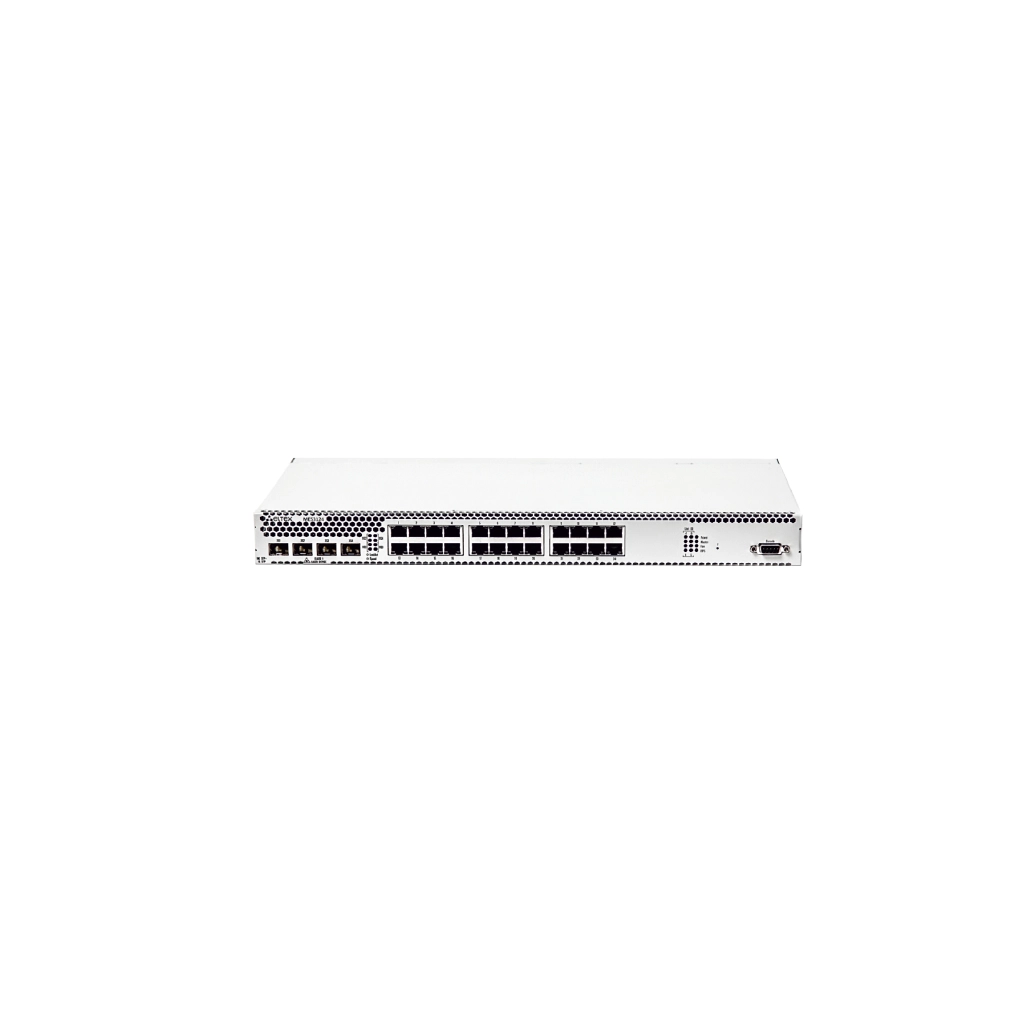

MES3124P Eltex | Коммутатор 24 порта 1G с PoE, 4 порта 10G

• 12,95 Вт - для устройств классов 0, 3
• 3,84 Вт - для устройств класса 1
• 6,49 Вт - для устройств класса 2
• 25,5 Вт - для устройств класса 4

Разница между мощностью на порту и мощностью на питаемом устройстве обусловлена тем, что жилы кабеля имеют сопротивление (более высокие значения способствуют большей потери мощности в кабеле), следовательно, выходная мощность питающего устройства выше входной мощности питаемого устройства. Часть мощности теряется в кабеле.

Длина PoE

Согласно стандартов 802.3af и 802.3at длина кабеля для PoE заявляется равной 100 метрам. Однако на практике максимальная длина витой пары PoE зависит от многих факторов, в том числе заранее неизвестных:

• сечения проводников;
• металла проводников;
• количества изгибов на линии;
• наводок, неравномерных характеристик витой пары.

Со скидкой на перегибы и прочее максимальная длина кабеля PoE желательна не более 75 метров.
Кабели хорошего качества (с малым сопротивлением) позволяют питать устройства на расстоянии до 100 метров.

Модели коммутаторов  MES с суффиксом ‘P’ в обозначении поддерживают электропитание устройств по линии Ethernet в соответствии с рекомендациями IEEE 802.3af (PoE) и IEEE 802.3at (PoE+). Эксплуатировать коммутаторы необходимо только с заземлённым корпусом.

При возникновении проблем с питанием PoE устройств понять возможную причину проблемы можно, используя команды:

1)  Команда позволяющая посмотреть состояние электропитания всех интерфейсов, поддерживающих питание по линии PoE:

console# show power inline

PoE Port Info
-------------

Port-Index  PoeAdminState  DetectionStatus  Power (W)  powerClass  priority
----------  -------------  ---------------  ---------  ----------  --------
gi 1/0/1    up             Delivering Power     3      class 0     low
gi 1/0/2    up             Searching            0      class 0     low
gi 1/0/3    up             Searching            0      class 0     low
gi 1/0/4    up             Searching            0      class 0     low
gi 1/0/5    up             Searching            0      class 0     low

2) Посмотреть состояние электропитания конкретного интерфейса можно следующей командой:

show power inline проблемный порт

Из вывода в динамике, используя счетчики ошибок, можно определить возможные причины конфликтов в подаче PoE. Пример:

console# show power inline gigabitethernet 1/0/1

PoE Port Info
-------------
Port Number       : 1
PoeAdminStatus    : Up
PoeDetectionState : Delivering Power
Class             : 0
Priority          : low
Current (mA)      : 56
Voltage (V)       : 53
Power (W)         : 3.0
Power limit (mW)  : According to class

MPS Absent Counter         : 0
Invalid Signature Counter  : 0
Power Denied Counter       : 0
Overload Counter           : 0
Short Counter              : 0

3) Следующая команда отображает характеристики потребления мощности всех PoE-интерфейсов устройства:

show power inline consumption

Пример вывода команды:

console# show power inline consumption

PoE Power Consumption
---------------------

Port          Voltage(V)    Current(mA)    Power(W)    Power Limit(W)
----------    ----------    -----------    --------    --------------
gi 1/0/1      53            56              3.0        31.2
gi 1/0/2      0             0               0.0        31.2
gi 1/0/3      0             0               0.0        31.2
gi 1/0/4      0             0               0.0        31.2
gi 1/0/5      0             0               0.0        31.2

4) Рекомендуется провести тест tdr для проверки целостности витой пары, с помощью которой подключается потребитель PoE. Убедиться, что статусы пар выдают состояние "OK". В случае обнаружения статусов "Cross" или "Short" рекомендуется произвести замену медного кабеля.

Пример вывода команды:

console# test cable-diagnostics gigabitethernet 1/0/1

 Port     Pair Result              Length [m] Date

--------- ---- ------------------- ---------- --------------------------

gi 1/0/1  1-2          OK             7       01-Jan-2000 01:00:23
          3-6          OK             7
          4-5          OK             7
          7-8          OK             7

Каждая отдельная проблема с подачей питания по PoЕ требуют индивидуальной подхода к решению, проблема может быть на стороне конечного устройства РоЕ, кабеля или коммутатора.

При обращении в службу технической поддержки необходимо предоставить выводы следующих команд:

console# show tech-support
console# show power inline
console# show power inline проблемный порт
console# sh power inline consumption
console# test cable-diagnostics проблемный порт

При возникновении проблем с достижением лимитов, отведенных под routing их значение можно изменить.

На версии ПО 2.5.Х

console#show system resources routing

Routing

--------

Hosts: 200

Used Number of Hosts: 0

Routes: 2048

Used Number of IPv4 Routes: 840

IP Interfaces: 512

Used Number of Interfaces: 6

Изменение пределов производится командой

console(config)#system resources routing <routes> <host> <ip interface>

возможные значения параметров

Number of routes 20-11136

Number of host 20-2800

Number of IP interfaces 2-1024

New Max Number of IPv4 Routes + 2*Max Number of IP Interfaces + Max Number of IP Host должно быть меньше 11135

На версии 3.5.Х

console#show system router resources

                                        In-Use     Reserved (Current)
                                          ------ ------------------
IPv4 Entries                          0         3304
Number of Routes                0
Number of Neighbors           0
Number of Interfaces          500
IPv6 Entries                          0         3300
Number of Routes                0
Number of Neighbors           0
Number of Interfaces            0
Number of On-Link Prefixes 0
IPv4 Multicast                       0           3300
IPv6 Multicast                       0           3296

Изменение пределов производится командой

console(config)#system router resources

console(config)#system router resources

ip-entries     The maximum number of IPv4 entries  (<8-13280>)
ipv6-entries   The maximum number of IPv6 entries (<32-13280>)
ipm-entries     The maximum number of IPv4 multicast  (<32-13280>)
ipmv6-entries   The maximum number of IPv6 multicast entries (<32-13280>)
<CR>

Настройки применяются после перезагрузки

Такая возможность имеется начиная с версии ПО 2.5.34.

Информация доступна по команде show system
Пример вывода информации:

console# show system

Main Power Supply Status [DC]: OK

Redundant Power Supply Status [AC]: OK

Также возможно получить информацию по SNMP. Информация находится в таблице :

• rlEnvMonSupplyStatusTable
• Oid:1.3.6.1.4.1.89.83.1.2

Стек MES3000 функционирует как единое устройство и может состоять из 8 устройств, имеющих следующие роли, определяемые их порядковыми номерами (UID):

• Master (UID устройства 1 или 2), с него происходит управление всеми устройствами в стеке.
• Backup (UID устройства 1 или 2) – устройство, подчиняющееся master. Дублирует все настройки, и, в случае выхода управляющего устройства из строя, берущее на себя функции управления стеком.
• Slave (UID устройств от 3 до 8) – устройства, подчиняющееся master. Не может работать в автономном режиме (если отсутствует master).

В режиме стекирования MES3124/MES3124F и MES3224/MES3224F используют XG3 и XG4 порты для синхронизации, при этом эти порты не участвуют в передаче данных.MES3108/MES3108F и MES3116/MES3116F используют для синхронизации только один порт - XG2, при этом этот порт не участвуют в передаче данных. Возможны две топологии синхронизирующихся устройств – кольцевая и линейная. Рекомендуется использовать кольцевую топологию для повышения отказоустойчивости стека.

Устройства с одинаковыми UID не могут работать в одном и том же стеке.

Настройка коммутатора для работы в стеке производится через меню начального загрузчика (Startup Menu).

Для входа в меню Startup необходимо прервать загрузку нажатием клавиши <Esc> или <Enter> в течение первых двух секунд после появления сообщения автозагрузки (по окончании выполнения процедуры POST).

Появится следующее меню:

• Startup Menu
• [1] Download Software
• [2] Erase Flash File
• [3] Password Recovery Procedure
• [4] Set Terminal Baud-Rate
• [5] Stack menu
• [6] Back
• Enter your choice or press 'ESC' to exit:

Необходимо выбрать пункт [5] Stack menu, нажав клавишу <5>.

Появится следующее меню:

• Stack menu
• [1] Show unit stack id
• [2] Set unit stack id
• [3] Set unit working mode
• [4] Back
• Enter your choice or press 'ESC' to exit:

описание которого приведено в таблице ниже.

Описание меню Stackmenu, работа с параметрами стека устройства

Настройка режима стека из cli производится с помощью команды:

console# unit mode

  standalone           Standalone unit without stack support.

  stackable            Stackable unit.

Для назначения UID используются команды:

console# unit renumber local after-reset {unit_id}

  <1-8>                New unit number after reset.

console# unit renumber {current_id} after-reset {new_id}

<1-8>                New unit number after reset.

Примечание по работе стека:

При отключении мастера (unit 1) из стека. Бэкап (unit 2) доинициализируется до мастера за 10-15 сек.  На бекап (unit 2) коммутаторе резервируется конфигурация.
Если в момент возврата unit 1 аптайм unit2 будет менее 10 минут, unit1 вновь возьмет на себя мастерство (при этом unit 2 перезагрузится. Если аптайм unit 2 будет больше, чем 10 минут, то unit 2 останется мастером, а unit1 возьмёт на себя роль backup коммутатора.

Для того, чтобы произвести обновление ПО с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

Настройки терминальной программы при подключении к коммутатору через последовательный порт:

• выбрать соответствующий последовательный порт.
• установить скорость передачи данных – 115200 бит/с.
• задать формат данных: 8бит данных, 1 стоповый бит, без контроля четности.
• отключить аппаратное и программное управление потоком данных.
• задать режим эмуляции терминала VT100 (многие терминальные программы используют данный режим эмуляции терминала в качестве режима по умолчанию).

       Загрузка файла системного ПО в энергонезависимую память коммутатора

Для загрузки файла системного ПО необходимо в командной строке CLI ввести следующую команду:

сopy tftp:// xxx.xxx.xxx.xxx/File Name image, где

• xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка файла системного ПО;
• File Name – имя файла системного ПО;

и нажать Enter. В окне терминальной программы должно появиться следующее:

COPY-I-FILECPY: Files Copy - source URL tftp://xxx.xxx.xxx.xxx/ File Name destination URL flash://image

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Если загрузка файла прошла успешно, то появится сообщение вида

COPY-N-TRAP: The copy operation was completed successfully

Выбор файла системного ПО, который будет активен после перезагрузки коммутатора

Для того, чтобы произвести выбор файла системного ПО, который будет активен после перезагрузки, необходимо в командной строке CLIввести следующую команду:

boot system { image-1 | image-2 }, где

• image-1, image-2  – файл системного ПО.

После выбора необходимо произвести перезагрузку коммутатора командой reload.

Для этого используется команда вида:

copy tftp://<ip address>/File_Name unit://*/image ,

где

• <ip address> – IP-адрес TFTP сервера, с которого будет производиться загрузка файла системного ПО;

• File_Name– имя файла системного ПО

Рассмотрим создание макроса на примере удаления порта из LAG.

Создать макрос можно командой:

macro name remove_g1_from_po1
config
interface gi1/0/24
no channel-group
switchport mode trunk
switchport trunk allowed vlan add 7,26,28,114,150,152,598-599,2794
@

Выполнение макроса можно запустить командой:

console# macro apply remove_g1_from_po1

Для этого необходимо отключить изучение MAC адресов в VLAN.  Команда в CLI для отключения изучения MAC адресов во всех VLAN:

console(config)# no mac address-table learning vlan all

Команда в CLI для отключения изучения MAC адресов в данной VLAN:

console(config)# no mac address-table learning vlan vlan_id

Для того, чтобы произвести загрузку/выгрузку файла конфигурации с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

Для загрузки файла первоначальной конфигурации с TFTP сервера необходимо в командной строке CLI ввести команду:

console# copy tftp:// xxx.xxx.xxx.xxx/File_Name startup-config

, где

• xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка конфигурационного файла;
• File_Name – имя конфигурационного файла;

и нажать Enter. В окне терминальной программы должно появиться следующее сообщение:

Overwrite file [startup-config] ?[Yes/press any key for no]....

Для записи конфигурационного файла необходимо нажать клавишу y. Если загрузка файла прошла успешно, то появится сообщение вида:

COPY-N-TRAP: The copy operation was completed successfully

Для выгрузки файла первоначальной конфигурации на TFTP сервер необходимо в командной строке CLI ввести следующую команду:

console# copy startup-config tftp:// xxx.xxx.xxx.xxx/File_Name

, где

• xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, на который будет производиться выгрузка конфигурационного файла;
• File_Name – имя конфигурационного файла;

и нажать Enter. Если выгрузка файла прошла успешно, то появится сообщение вида:

COPY-N-TRAP: The copy operation was completed successfully

Кнопка "F" - функциональная кнопка для перезагрузки устройства и сброса к завод-ским настройкам:

• при нажатии на кнопку длительностью менее 10 с. происходит пере-загрузка устройства;
• при нажатии на кнопку длительностью более 10 с. происходит сброс настроек устройства до заводской конфигурации.

Отключить кнопку можно командой:

console(config)# reset-button disable

Чтобы запретить сброс устройства к заводским настройкам, но разрешить перезагрузку, следует ввести команду:

console(config)# reset-button reset-only
