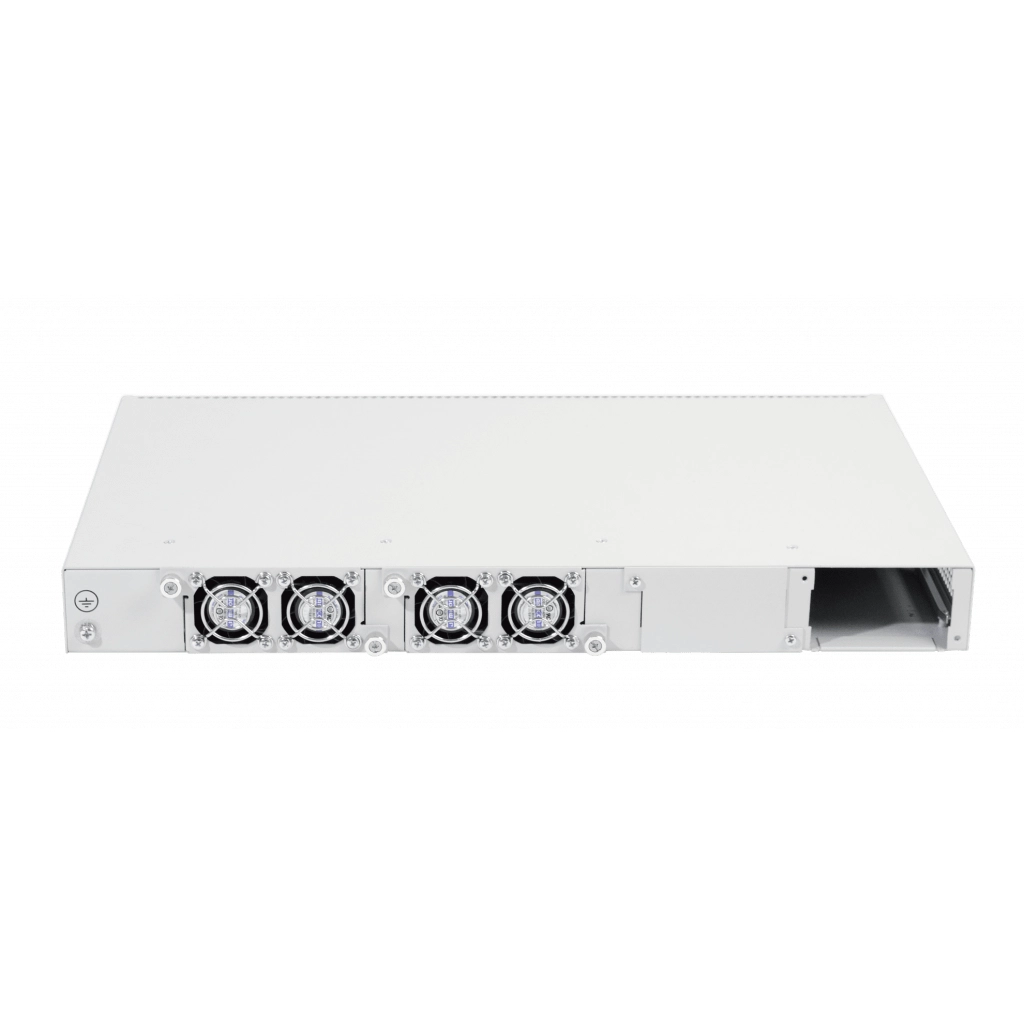

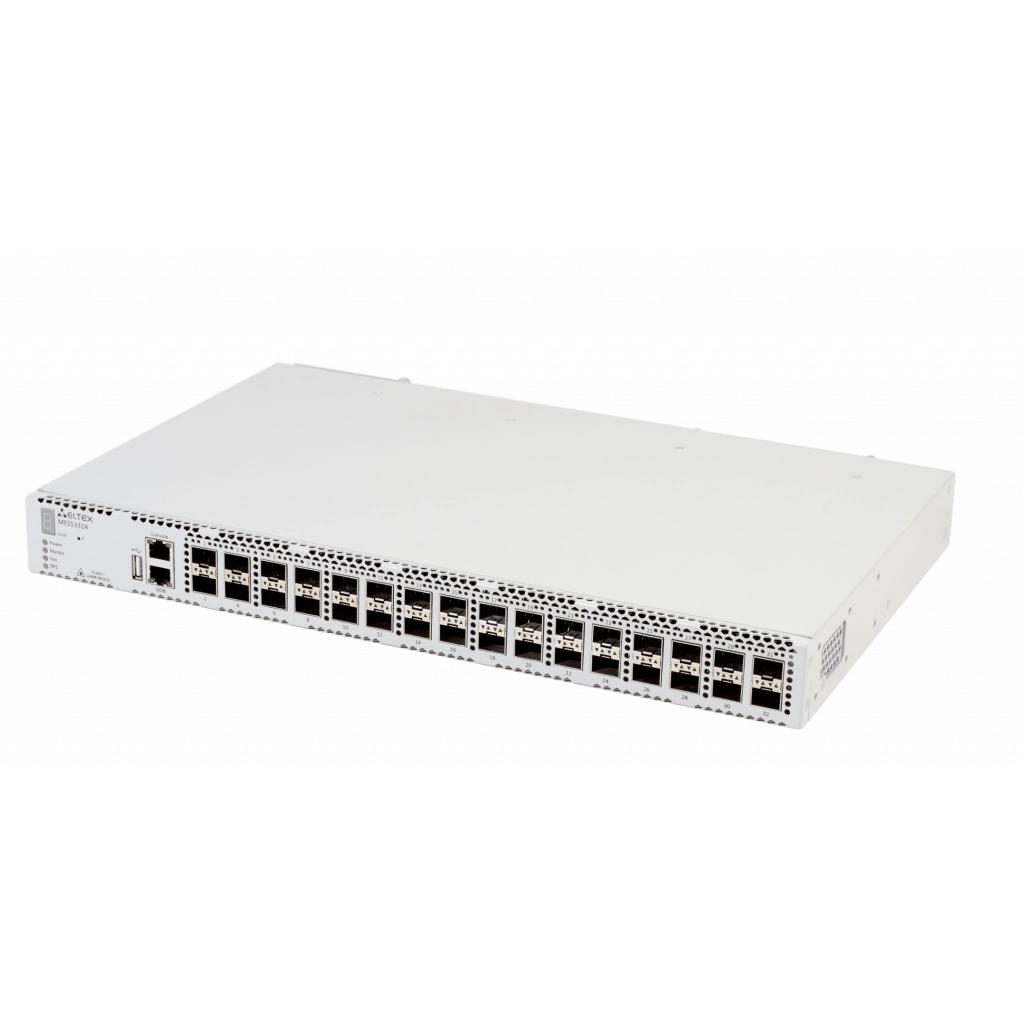

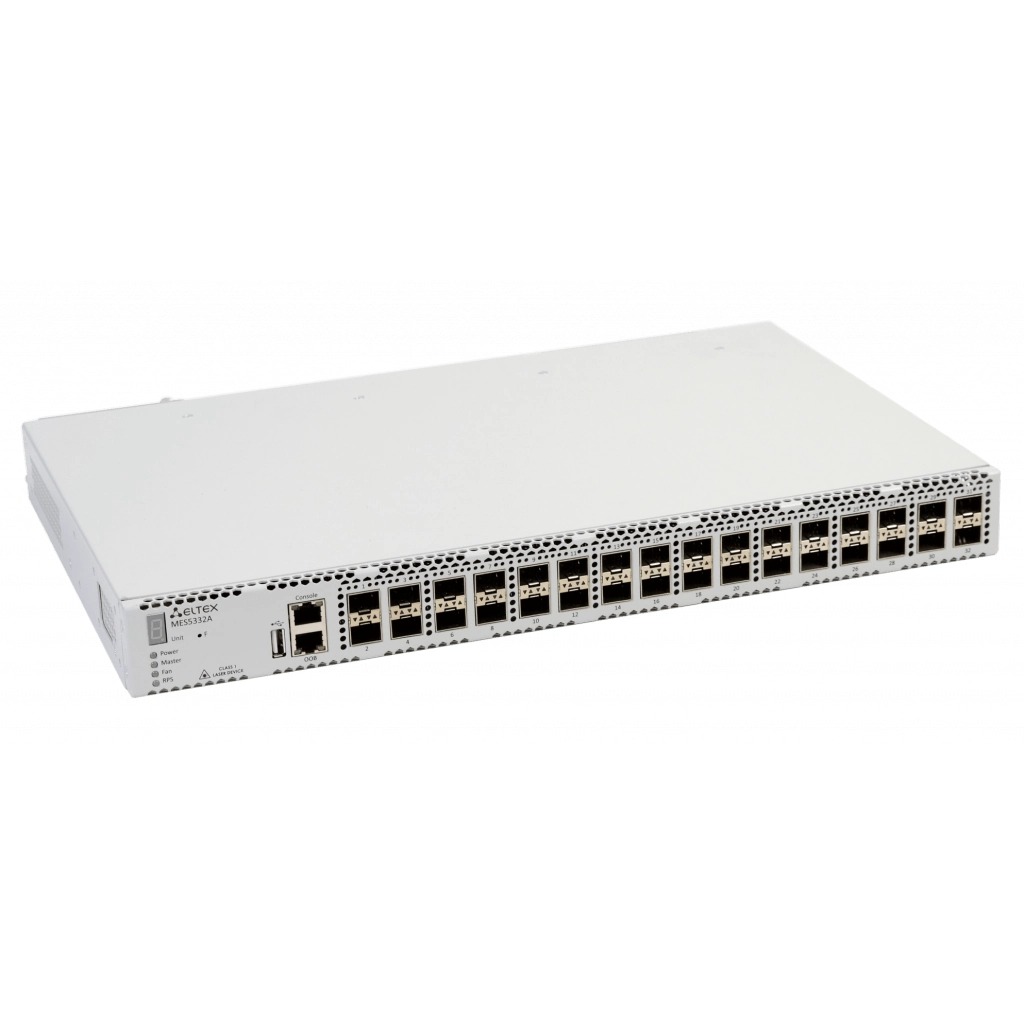

MES5332A rev.C Eltex | Коммутатор 32 порта SFP+

Eltex

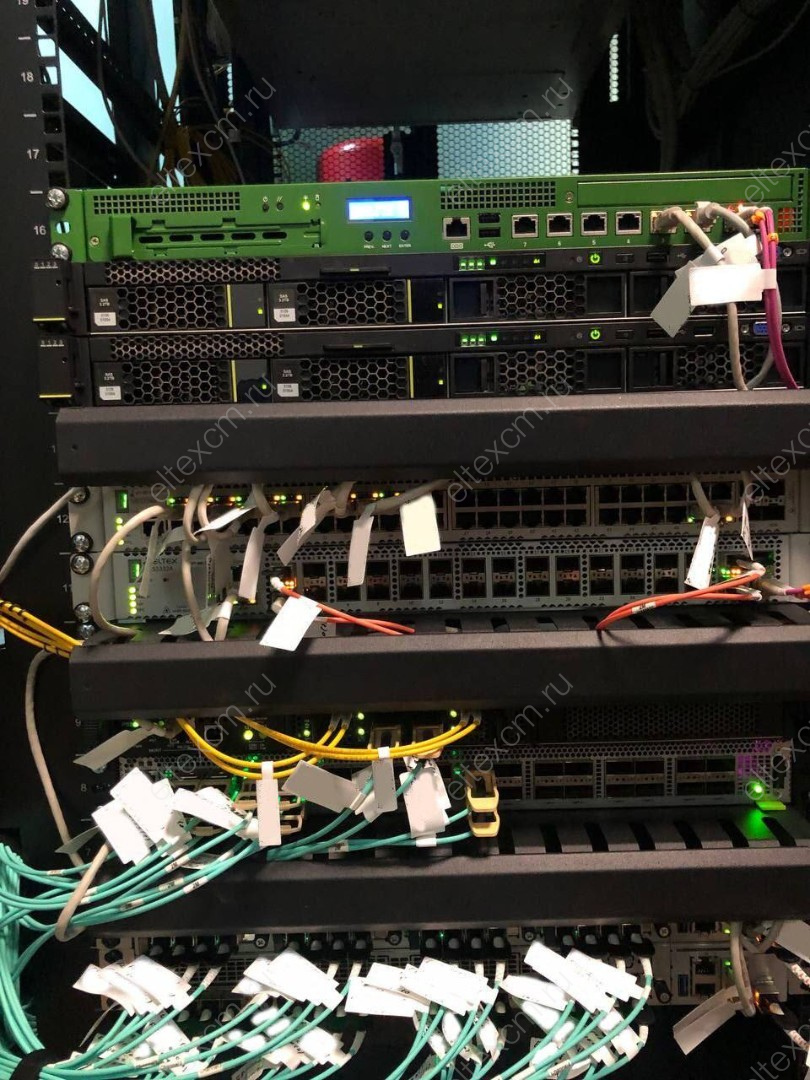

MES5332A rev.C - это 32-ух портовый 10G L3 коммутатор уровня агрегации/ядра. Обладает большей таблицей маршрутизации (16к против 7к ipv4), а так же поддержкой VxLAN. Может использоваться в качестве центрального коммутационного узла крупной сети или ToR (top of rack).

Доступен к заказу
Возраст: 27 лет
Офис: Новосибирск
Бубенов Максим
Дежурный сегодня
Бубенов Максим

Общие параметры MES5332A rev.C Eltex

Статус Минпромторг Да
Порядковый номер реестровой записи ТКО-373/19

Физические интерфейсы

Тип DOWNLINK SFP+
Кол-во портов DOWNLINK 32
Скорость DOWNLINK 10G
Тип UPLINK 10G
Количество портов 32xSFP+, 1xOOB
Количество портов 1000BASE-X (SFP) / 10GBASE-R (SFP+) 32
Порт 10/100/1000BASE-T (OOB) 1
Порт 10/100/1000BASE-T (In-band management) Нет
Консольный порт RS-232 (RJ-45)

Производительность

Кол-во устройств в стеке 8
Пропускная способность, Гбит/с 640
Производительность на пакетах длиной 64 байта (значение указано для односторонней передачи), MPPS 238
Объём буферной памяти 3 Мбайт
Объём ОЗУ 2 Гбайт (DDR3)
Объём ПЗУ 1 Гбайт (NAND Flash)
MAC таблица 32 768
Количество ARP записей 8183
Таблица VLAN 4094
Количество групп L2 Multicast (IGMP Snooping) 4092
Количество L3 интерфейсов 2050
Количество маршрутов L3 IPv4 Unicast 16 286
Количество маршрутов L3 IPv6 Unicast 4070
Количество VRF (включая VRF по умолчанию) 16
Количество VRRP-маршрутизаторов 127
Максимальный размер ECMP-групп 64
Количество правил ACL, общее
(MAC + IPv4 / IPv6)
3072
Количество правил ACL MAC, максимальное
(если правил ACL IPv4 / IPv6 = 0)
3000
Количество правил ACL IPv4 / IPv6, максимальное
(если правил MAC ACL = 0)
2999 / 1500
Количество правил ACL в одном ACL 512
Количество правил SQinQ (ingress / egress) 1320 / 1320
Количество групп LAG (Link Aggregation Groups) 128, до 8 портов в одном LAG
Качество обслуживания QoS, выходные очереди на порт 8
Максимальный размер Jumbo-фрейма, байт 10 240

Функции

Уровень коммутатора L3
Поддержка MLAG (Multi-Switch Link Aggregation Group) Да
Поддержка ERPS (G.8032v2) Да
Поддержка сверхдлинных кадров (Jumbo frames) Да
Поддержка Q-in-Q Да
Поддержка Selective Q-in-Q Да

Физические характеристики

Питание, ток 2 смен.БП
Питание, В 100–240 В / 36–72 В
Особенности
Разъем для АКБ
PoE Нет
Поддерживаемые стандарты PoE Нет
Бюджет PoE, Вт Нет
Максимальная потребляемая мощность, Вт 85
Аппаратная поддержка Dying Gasp Нет
Промышленный Нет
Рабочая температура окружающей среды От -10 до +45 °С
Рабочая влажность Не более 80 %
Тепловыделение, Вт 85
Тип охлаждения Front-to-Back, 4 вентилятора
Установка в стойку 1U
Габариты коммутатора (ШхВхГ), мм 430 x 44 x 275

Ключевые особенности

Ключевые особенности Не поддерживает 100BASE-FX (100 Мбит/с модули SFP)

Габариты и вес

Размер коробки ШхВхГ, мм 550 x 85 x 400
Вес брутто, кг 3.8

Ключевые особенности

  • Пропускная способность 640 Гбит/с
  • Неблокируемая коммутационная матрица
  • 32 порта 10G
  • Коммутатор уровня L3
  • Front-to-Back вентиляция
  • Стекирование до 8 устройств
  • Резервирование источников питания

Коммутаторы MES5332A – это высокопроизводительные устройства, оснащенные интерфейсами 10GBASE-R/1000BASE-X и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД).

Порты устройства поддерживают работу на скоростях 1 Гбит/с (SFP) и 10 Гбит/с (SFP+), что обеспечивает гибкость в использовании и возможность постепенного перехода на более высокие скорости передачи данных. Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальных нагрузках, сохраняя при этом минимальные и предсказуемые задержки на всех типах трафика.

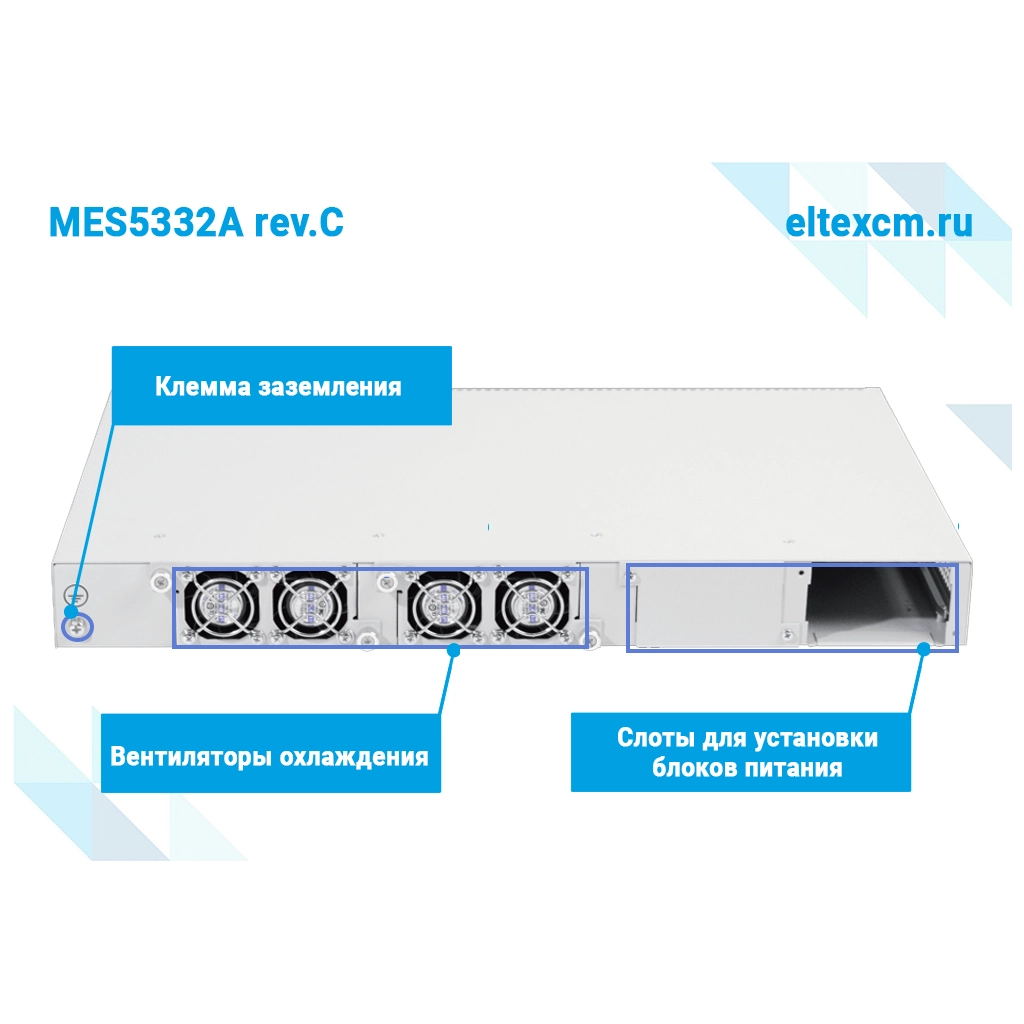

Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.

Дублированные вентиляторы и источники питания постоянного или переменного тока в сочетании с развитой системой мониторинга аппаратной части устройства позволяют получить высокие показатели надежности. Устройства имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойность функционирования сети оператора.

Комфортная гарантия и поддержка Узнать больше

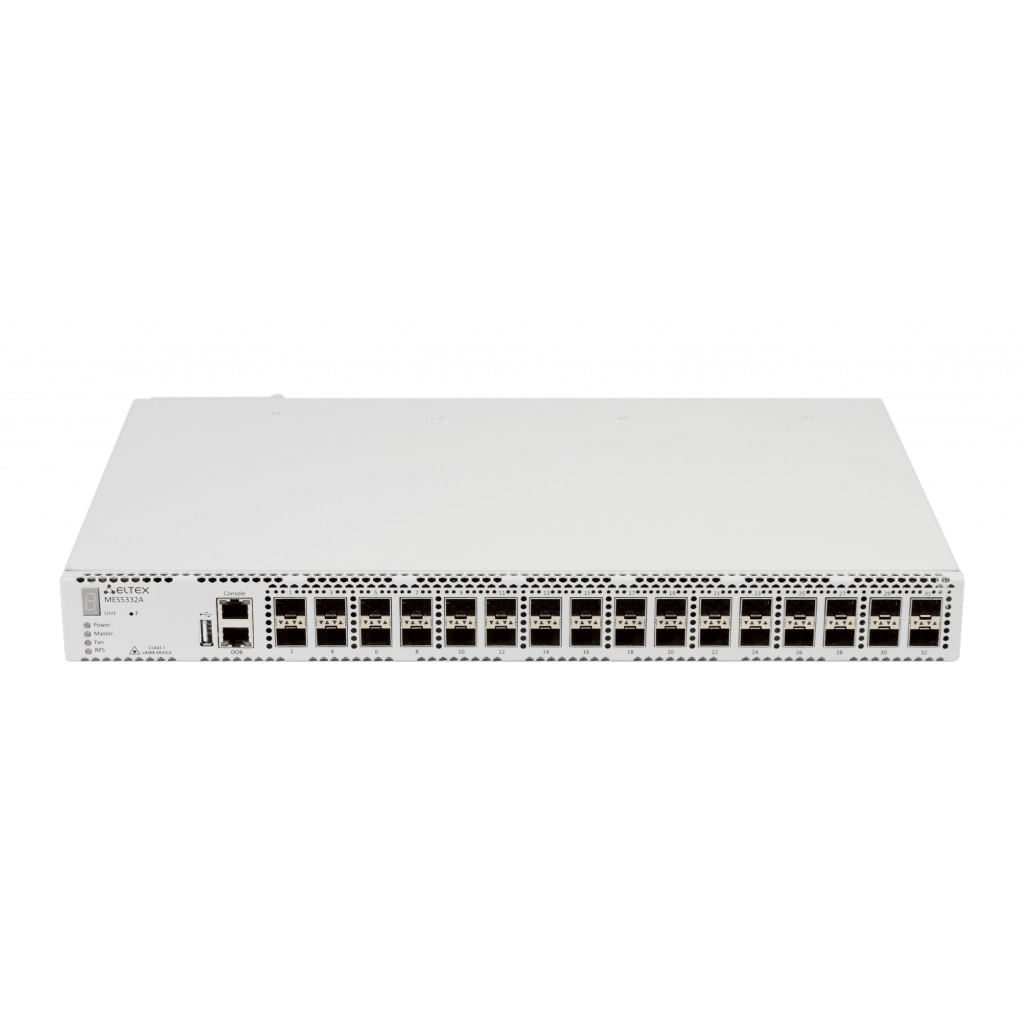

Интерфейсы

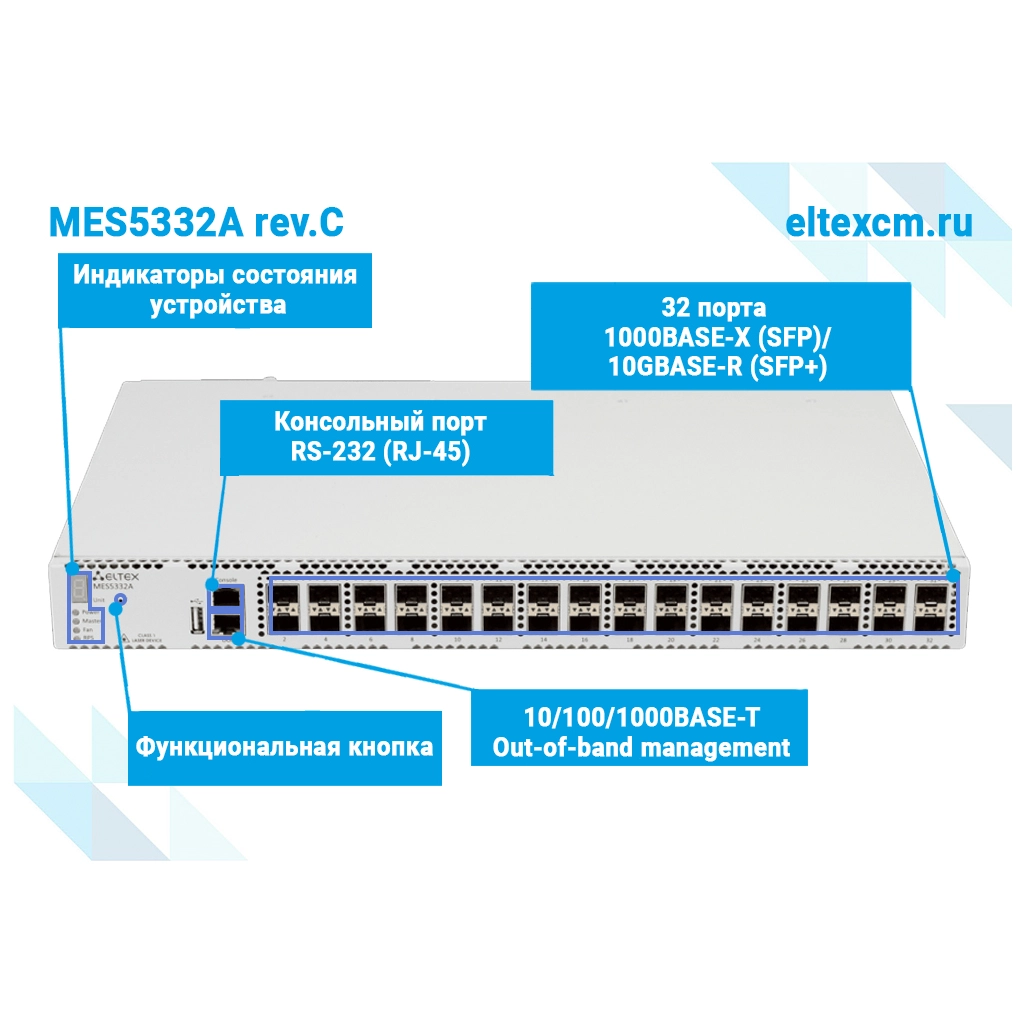

  • 32х10GBASE-R (SFP+)/1000BASE-X (SFP)
  • 1х10/100/1000BASE-T (ООВ)
  • 1xUSB 2.0
  • 1xКонсольный порт RS-232 (RJ-45)

Производительность

  • Пропускная способность - 640 Гбит/с
  • Производительность на пакетах длиной 64 байта1 - 238  MPPS
  • Объём буферной памяти - 3 Мбайт
  • Объём ОЗУ - 2 Гбайт (DDR3)
  • Объём ПЗУ - 1 Гбайт (NAND Flash)
  • Таблица MAC-адресов - 32 768
  • Количество ARP-записей2 - 8183
  • Таблица VLAN - 4094
  • Количество групп L2 Multicast (IGMP Snooping) - 4092
  • Количество правил SQinQ (ingress / egress) - 1320 / 1320
  • Количество правил ACL, общее (MAC + IPv4 / IPv6) - 3072
  • Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0) - 3000
  • Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0) - 2999 / 1500
  • Количество маршрутов L3 IPv4 Unicast3 - 16 286
  • Количество маршрутов L3 IPv6 Unicast3 - 4070
  • Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)38 143
  • Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)32 033
  • Количество VRRP-маршрутизаторов - 127
  • Максимальный размер ECMP-групп - 64
  • Количество VRF (включая VRF по умолчанию) - 16
  • Количество L3-интерфейсов - 2050
  • Максимальное количество VXLAN - 2094
  • Link Aggregation Groups (LAG) - 128, до 8 портов в одном LAG
  • Качество обслуживания QoS, выходные очереди на порт - 8
  • Размер Jumbo-фрейма, максимальный размер пакетов - 10 240 байт
  • Стекирование, количество устройств - 8





Функции интерфейсов

  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back pressure)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (SPAN, RSPAN)
  • Стекирование



Функции при работе с МAC-адресами

  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические MAC-адреса (Static MAC Entries)
  • Логирование событий MAC Flapping



Поддержка VLAN

  • Поддержка Voice VLAN
  • Поддержка IEEE 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP



Функции L2 Multicast

  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping Fast Leave на основе хоста/порта
  • Поддержка PIM-Snooping
  • Поддержка функции IGMP proxy-report
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Поддержка MVR



Функции L2

  • Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
  • Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка PVSTP+
  • Поддержка RPVSTP+
  • Поддержка Spanning Tree Fast Link option
  • Поддержка STP Root Guard
  • Поддержка BPDU Filtering
  • Поддержка STP BPDU Guard
  • Поддержка Loopback Detection (LBD)
  • Поддержка ERPS (G.8032v2)
  • Поддержка Flex-link
  • Поддержка Private VLAN
  • Поддержка Layer 2 Protocol Tunneling (L2PT)



Функции L3

  • Статические IP-маршруты
  • Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP4 (IPv4 Unicast, IPv4 Multicast)
  • Поддержка протоколов BFD (для BGP)
  • Address Resolution Protocol (ARP)
  • Поддержка Proxy ARP
  • Policy-Based Routing (IPv4)
  • Поддержка протокола VRRP
  • Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
  • Балансировка нагрузки ECMP
  • Поддержка функции IP Unnumbered
  • Поддержка протокола GRE
  • Поддержка технологии VRF lite



Технология EVPN/VXLAN5

  • Поддержка сервисов L2VPN
  • Поддержка сервисов L3VPN (symmetric IRB)
  • Ingress replication
  • Multicast replication
  • EVPN multihoming
  • Anycast gateway
  • ARP suppression
  • IPv4 gateway address (для маршрутов type 5)
  • MAC mobility



Функции Link Aggregation

  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
  • Поддержка Multi-Switch Link Aggregation Group (MLAG)



Поддержка IPv6

  • Функциональность IРv6 Host
  • Совместное использование IРv6, IРv4



Сервисные функции

  • Диагностика оптического трансивера
  • Green Ethernet



Функции обеспечения безопасности

  • Защита от несанкционированных DHCP-серверов (DHCP Snooping)
  • Опция 82 протокола DHCP
  • IP Source Guard
  • Dynamic ARP Inspection
  • Поддержка sFlow
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе IEEE 802.1x
  • Guest VLAN
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • Фильтрация NetBIOS/NetBEUI



Списки управления доступом ACL

  • L2-L3-L4 ACL (Access Control List)
  • Поддержка Time-Based ACL
  • IРv6 ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета IEEE 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа IP-протокола
    • Номера порта TCP/UDP



Основные функции качества обслуживания (QoS) и ограничение скорости

  • Статистика QoS
  • Ограничение скорости на портах (Shaping, Policing)
  • Поддержка класса обслуживания IEEE 802.1р
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
  • Управление полосой пропускания
  • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
  • Три цвета маркировки
  • Назначение меток CoS/DSCP на основании ACL
  • Назначение меток VLAN на основании ACL
  • Настройка приоритетов 802.1p для VLAN управления
  • Перемаркировка DSCP to CoS, CoS to DSCP
  • Назначение меток 802.1p DSCP для протокола IGMP



OAM

  • 802.3ah Ethernet Link OAM
  • 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)



Основные функции управления

  • Загрузка и выгрузка конфигурационного файла по TFTP/SCP
  • Протокол SNMP
  • Интерфейс командной строки (CLI)
  • Web-интерфейс
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • LLDP (802.1ab) + LLDP MED
  • LLDP (IEEE 802.1ab)
  • Управление доступом к коммутатору – уровни привилегий для пользователей
  • Списки контроля доступа (Management ACL)
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
  • Сервер Telnet, сервер SSH
  • Клиент Telnet , клиент SSH
  • Поддержка SSL
  • Поддержка макрокоманд
  • Журналирование вводимых команд
  • Системный журнал
  • Автоматическая настройка DHCP
  • DHCP Relay (Option 12)
  • DHCP Option 12
  • Сервер DHCP
  • Команды отладки
  • Механизм ограничения трафика в сторону CPU
  • Шифрование паролей
  • Восстановление пароля
  • Ping (IPv4/IPv6)



Функции мониторинга

  • Статистика интерфейсов
  • Удаленный мониторинг RMON/SMON
  • Поддержка IP SLA
  • Мониторинг загрузки CPU по задачам и типу трафика
  • Мониторинг температуры
  • Мониторинг TCAM



MIB

  • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
  • RFC 1212 Concise MIB Definitions
  • RFC 1213 MIB II
  • RFC 1215 MIB Traps Convention
  • RFC 1493, 4188 Bridge MIB
  • RFC 1157, 2571-2576 SNMP MIB
  • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
  • RFC 1271, 1757, 2819 RMON MIB
  • RFC 2465 IPv6 MIB
  • RFC 2466 ICMPv6 MIB
  • RFC 2737 Entity MIB
  • RFC 4293 IPv6 SNMP Mgmt Interface MIB
  • Private MIB
  • RFC 3289 DIFFSERV MIB
  • RFC 2021 RMONv2 MIB
  • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
  • RFC 2668 IEEE 802.3 MAU MIB
  • RFC 2674, 4363 IEEE 802.1p MIB
  • RFC 2233, 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC 4022 MIB для TCP
  • RFC 4113 MIB для UDP
  • RFC 3289 MIB для Diffserv
  • RFC 2620 RADIUS Accounting Client MIB
  • RFC 2925 Ping & Traceroute MIB
  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMPv4
  • RFC 2463, 4443 ICMPv6
  • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
  • RFC 793 TCP
  • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
  • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
  • RFC 2571-2574 SNMP
  • RFC 826 ARP
  • RFC 854 Telnet
  • МЭК 61850



Физические характеристики

  • Питание:
    • 100-240 В AC, 50-60 Гц
    • 36-72 В DC
  • Варианты питания:
    • один источник питания постоянного или переменного тока
    • два источника питания постоянного или переменного тока, с возможностью горячей замены
  • Максимальная потребляемая мощность - не более 85 Вт
  • Тепловыделение - 85 Вт
  • Аппаратная поддержка Dying Gasp - нет
  • Рабочая температура окружающей среды - от -10 до +45°С
  • Температура хранения - от -50 до +70°С
  • Рабочая влажность - не более 80%
  • Вентиляция - Front-to-Back, 4 вентилятора
  • Исполнение - 19", 1U
  • Размеры (ШхВxГ) - 430х44х275 мм
  • Вес - 3,8 кг




1 Значения указаны для односторонней передачи.
2 Для каждого хоста в ARP-таблице создается дополнительная запись в таблице коммутации. Количество ARP-записей с установленной лицензией EVPN равно 6135.
Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы.
4 Поддержка протокола BGP предоставляется по лицензии.
Поддержка технологии EVPN предоставляется по лицензии.

Документация
Предыдущие версии
Программное обеспечение
Предыдущие версии
MES5332A rev.C
Ethernet-коммутатор MES5332A rev.C, 1x10/100/1000BASE-T (ООВ), 32x10GBASE-R (SFP+)/1000BASE-X (SFP), коммутатор L3, 2 слота для модулей питания
PM100-48/12
Модуль питания PM100-48/12, 48V DC, 100W
PM160-220/12
Модуль питания PM160-220/12, 220V AC, 160W
FH-SB3512CDS3
 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
FH-SB5312CDS3
 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
FH-SB3512CDL3
 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
FH-SB5312CDL3
 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
FH-SB3512CDS20
 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
FH-SB5312CDS20
 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
FH-SB3512CDL20
 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
FH-SB5312CDL20
 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
FH-SB3512IDS20
 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL
FH-SB5312IDS20
 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL
FH-SB5312CDL40
 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
FH-SB3512CDL40
 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
FH-SB3512CDS40
 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
FH-SB5312CDS40
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
FH-SB4512CDL80
 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
FH-SB5412CDL80
 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
FH-SB4512CDS80
 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
FH-SB5412CDS80
 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
FH-SB4512CDL120
 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
FH-SB5412CDL120
 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
FH-SB4512CDS120
 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
FH-SB5412CDS120
 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
FH-SB4512CDL160
 SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM
FH-SB5412CDL160
 SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM
FH-S8512CDL05
 SFP 1,25 GE модуль 550 м, MM, 2 волокна, 850 nm,  LC, DDMI
FH-S3112CDL2
SFP 1,25 GE модуль 2 км, ММ, 2 волокна, 1310 nm, LC, DDM
FH-S3112CDL20
 SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM
FH-S3112CDL40
 SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM
FH-S5512CDL80
 SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM
FH-S5512CDL120
 SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM
FH-S5512CDL160
 SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM
FH-SPB311TCDL3
 SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1310/1310 LC, DDM
FH-SPB231TCDL20
 SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
FH-SPB321TCDL20
 SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
FH-SPB231TCDL40
 SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
FH-SPB321TCDL40
 SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
FH-SPB231TCDL60
 SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
FH-SPB321TCDL60
 SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
FH-SPB451TCDL80
 SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
FH-SPB541TCDL80
 SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
FH-SPB451TCDL100
 SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
FH-SPB541TCDL100
 SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
FH-SP851TCDL03
 SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM
FH-SP311TCDL20
 SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM
FH-SP551TCDL40
 SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM
FH-SP551TCDL80
 SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM
FH-SP551TCDL100
 SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM
FH-ST2
 SFP трансивер для 10/100/1000 BASE-T
FH-10SFP-T
 SFP+ трансивер для 10GBASE-Т
FH-DP1T30SS01
 SFP+ Direct attach cable, 10G, 1m
FH-DP1T30SS02
 SFP+ Direct attach cable, 10G, 2m
FH-DP1T30SS03
SFP+ Direct attach cable, 10G, 3m
ECCM-MES5332A
Опция ECCM-MES5332A системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES5332A
MES-BGP
Опция для поддержки функционала BGP на коммутаторах 23хх, 2300хх, 33хх, 3300хх, 35xx, 3500xx, 53хх, 5400-xx, 5410, 5500
MES-EVPN
Опция для поддержки функционала EVPN на коммутаторах MES53ххA, MES5310-xx, MES5400-xx, MES5410-xx, MES5500-xx
Комплект крепления в 19"стойку
Комплект крепления в 19"стойку
Паспорт
Паспорт
Сертификат
Сертификат
Руководство по эксплуатации (по запросу поставляется на CD-диске)
Руководство по эксплуатации (по запросу поставляется на CD-диске)
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания
1 год
2 года
3 года
5 лет
Техническая поддержка 8x5
1 год
2 года
3 года
5 лет
Техническая поддержка 24x7
1 год
2 года
3 года
5 лет
Отправка на подмену NBS*
*Next Business Shipping - на следующий день
1 год
2 года
3 года
5 лет
Обучение в Академии Eltex
Базовый курс Академии Eltex: Использование коммутаторов Eltex
Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
Матрица стекирования для MES2300-xx/3300-xx/3500I-10P/5312/53xxA/5310-48/5400-xx/5410-48/5500-32



  MES2300-08P MES2300-24 MES2300B-24F MES2300-24P MES2300B-48 MES2300-48P MES2300DI-28 MES2300D-24P MES3300-08F MES3300-16F MES3300-24 MES3300-24F MES3300-48 MES5316A MES5316A rev.C MES5316A rev.C1 MES5324A MES5324A rev.C MES5324A rev.C1 MES5332A MES5332A rev.C MES5400-24 MES5400-48 MES5410-48 MES5500-32 MES5300-24 MES5300-48 MES5305-48 MES5310-48
MES2300-08P + - - - - - - - - - - - - - - - - - - - - - - - - - - - -
MES2300-24 - + + - - - - - - - - - - - - - - - - - - - - - - - - - -
MES2300B-24F - + + - - - - - - - - - - - - - - - - - - - - - - - - - -
MES2300-24P - - - + - - - - - - - - - - - - - - - - - - - - - - - - -
MES2300B-48 - - - - + - - - - - - - - - - - - - - - - - - - - - - - -
MES2300-48P - - - - - + - - - - - - - - - - - - - - - - - - - - - - -
MES2300DI-28 - - - - - - + - - - - - - - - - - - - - - - - - - - - - -
MES2300D-24P - - - - - - - + - - - - - - - - - - - - - - - - - - - - -
MES3300-08F - - - - - - - - + + + + - - - - - - - - - - - - - - - - -
MES3300-16F - - - - - - - - + + + + - - - - - - - - - - - - - - - - -
MES3300-24 - - - - - - - - + + + + - - - - - - - - - - - - - - - - -
MES3300-24F - - - - - - - - + + + + - - - - - - - - - - - - - - - - -
MES3300-48 - - - - - - - - - - - - + - - - - - - - - - - - - - - - -
MES5316A - - - - - - - - - - - - - + - - - - - - - - - - - - - - -
MES5316A rev.C - - - - - - - - - - - - - - + + - - - - - - - - - - - - -
MES5316A rev.C1 - - - - - - - - - - - - - - + + - - - - - - - - - - - - -
MES5324A - - - - - - - - - - - - - - - - + - - - - - - - - - - - -
MES5324A rev.C - - - - - - - - - - - - - - - - - + + - - - - - - - - - -
MES5324A rev.C1 - - - - - - - - - - - - - - - - - + + - - - - - - - - - -
MES5332A - - - - - - - - - - - - - - - - - - - + - - - - - - - - -
MES5332A rev.C - - - - - - - - - - - - - - - - - - - - + - - - - - - - -
MES5400-24 - - - - - - - - - - - - - - - - - - - - - + - - - - - - -
MES5400-48 - - - - - - - - - - - - - - - - - - - - - - + - - - - - -
MES5410-48 - - - - - - - - - - - - - - - - - - - - - - - + - - - - -
MES5500-32 - - - - - - - - - - - - - - - - - - - - - - - - + - - - -
MES5300-24 - - - - - - - - - - - - - - - - - - - - - - - - - + - - -
MES5300-48 - - - - - - - - - - - - - - - - - - - - - - - - - - + - -
MES5305-48 - - - - - - - - - - - - - - - - - - - - - - - - - - - + -
MES5310-48 - - - - - - - - - - - - - - - - - - - - - - - - - - - - +

Ссылка на настройку стекирования на коммутаторах MES2300-xx/3300-xx/3500I-10P/5312/53xxA/5310-48/5400-xx/5410-48/5500-32.

Источник:
docs.eltex-co.ru

Настройка стекирования на коммутаторах MES2300-xx/3300-xx/3500I-10P/5312/53xxA/5310-48/5400-xx/5410-48/5500-32
Коммутаторы MES23хх/33хх/5324 можно объединять в стек до 8 устройств. В режиме стекирования MES5324 использует XLG порты для синхронизации, остальные коммутаторы семейства, кроме MES2308(P), XG порты. MES2308 и MES2308P используют оптические 1G-порты.  При этом для стекирования устройств должны использоваться для MES5324 - QSFP(40G), для MES23хх и MES33хх SFP+(10G), для MES2308(P) - SFP(1G).

Коммутаторы MES5312/MES5316A/MES5324A/MES5332A можно объединять в стек до 8 устройств. В режиме стекирования коммутаторы MES5312/53xxA используют XG-порты для синхронизации, коммутаторы MES5400-XX используют 100G порты для синхронизации, при этом интерфейсы в режиме стекирования работают только на максимальной скорости интерфейса. Указанные порты не участвуют в передаче данных. Возможны две топологии синхронизирующихся устройств – кольцевая и линейная. Рекомендуется использовать кольцевую топологию для повышения отказоустойчивости стека.

Коммутаторы по умолчанию уже работают в режиме стека с UNIT ID 1.

Конфигурация коммутатора:

console(config)# stack configuration unit-id {1-8}
console(config)# stack configuration links {te1-24|hu1-6}



Необходимо указывать два стековых интерфейса на каждом юните. Пример команды :

console(config)# stack configuration unit 1 links te23-24

Конфигурация применится после перезагрузки.



Для удаления конфигурации стека вводится команда:

console(config)# no stack configuration

Конфигурация удаляется после перезагрузки устройства.

При отказе мастера его роль на себя берет бэкап коммутатор. На бэкап коммутаторе резервируется конфигурация. Мастером могут быть только юнит 1 и 2.

Если мастер вернется в строй, то вновь возьмет на себя мастерство в случае, если аптайм бэкап-коммутатора составляет менее 10 минут (при этом бекап коммутатор перезагрузится).

Если аптайм бэкапа будет более 10 минут, то мастерство останется за юнитом 2.

При передаче мастерства возможен кратковременный перерыв в предоставлении сервисов на время доинициализации нового мастера стека.

Каждый коммутатор использует свои TCAM правила (правила ACL, SQinQ).

Нагрузка идет только на процессор мастера.

Передача данных между юнитами ограничивается пропускной способностью стековых портов.

Внутри юнита - пропускной способностью портов коммутатора.

Подробней с настройкой стекирования можно ознакомиться в "Руководстве по эксплуатации" раздел 4.4



Работа портов OOB в стеке.

Если на стеке задействованы несколько портов OOB, то их порядок работы будет следующий:

  • Активен порт только на мастере.
  • IP адресация для такого интерфейса назначается глобально для всего стека.

console(config)#interface oob
console(config-oob)#ip address X.X.X.X /XX

  • При статической адресации, в случае выхода из строя мастера, активируется OOB-порт нового мастера, при этом IP-адрес остается тот же.
  • Если настроено получение IP-адреса OOB по DHCP, в случае выхода из строя мастера, активируется OOB-порт нового мастера, при этот IP-адрес будет выдан сервером другой, т.к. MAC-адрес OOB-порта изменился.



Рекомендуемый порядок действий при сборке стека.

Для минимизации потерь в эксплуатации при объединении коммутаторов в стек, рекомендуется следующий общий порядок при его формировании:

1. Установить единую актуальную версию ПО на всех стекируемых коммутаторах.

2. Выполнить настройки стекирования для каждого коммутатора:
-  определяем номер юнита и порты для стекирования (обязателен выбор двух портов):

console_unit1(config)# stack configuration unit-id 1 links te 1-2 (unit 1 будет master)
console_unit2(config)# stack configuration unit-id 2 links te 1-2 (unit 2 будет backup, последующие unit будут slave)



3. Подключить стековые линки и перезагрузить коммутаторы для применения стековых настроек.

4. После загрузки проверить настройки и состояние стека:

console# show stack configuration

Unit Id After Reboot Configuration
         Unit Id   Stack Links
-------- ------- ---------------
1        1       te1-2
2        2       te1-2

console# show stack
Topology is Chain
Units stack mode: Native

Unit Id    MAC Address        Role   Network Uplink
                                     Port    Port
                                     Type    Type
------- ------------------- -------- ------- ------
   1     68:13:e2:ac:7a:80   master
   2     68:13:e2:89:b0:c0   backup

console# show stack links details

UNIT ID   Link     Status   Speed   Uptime    Neighbor Neighbor      Neighbor
                                   (d,h:m:s)  Unit ID    Link       MAC Address
------- -------- ---------- ----- ----------- -------- -------- -------------------
   1      te1      Active    10G  00,00:15:38    2       te1     68:13:e2:89:b0:c0
   1      te2      Active    10G  00,00:15:37    2       te2     68:13:e2:89:b0:c0
   2      te1      Active    10G  00,00:15:38    1       te1     68:13:e2:ac:7a:80
   2      te2      Active    10G  00,00:15:38    1       te2     68:13:e2:ac:7a:80

5. Добавить остальную конфигурацию, сохранить и перезагрузить стек.



Примечание:

Данная последовательность действий по усмотрению инженера может быть изменена.

Ссылка на матрицу стекирования для MES2300-xx/3300-xx/3500I-10P/5312/53xxA/5310-48/5400-xx/5410-48/5500-32.

Источник:
docs.eltex-co.ru

Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
Ваш браузер сильно устарел.
Обновите его до последней версии или используйте другой более современный.
0
Корзина
Наименование Артикул Количество Сравнить
