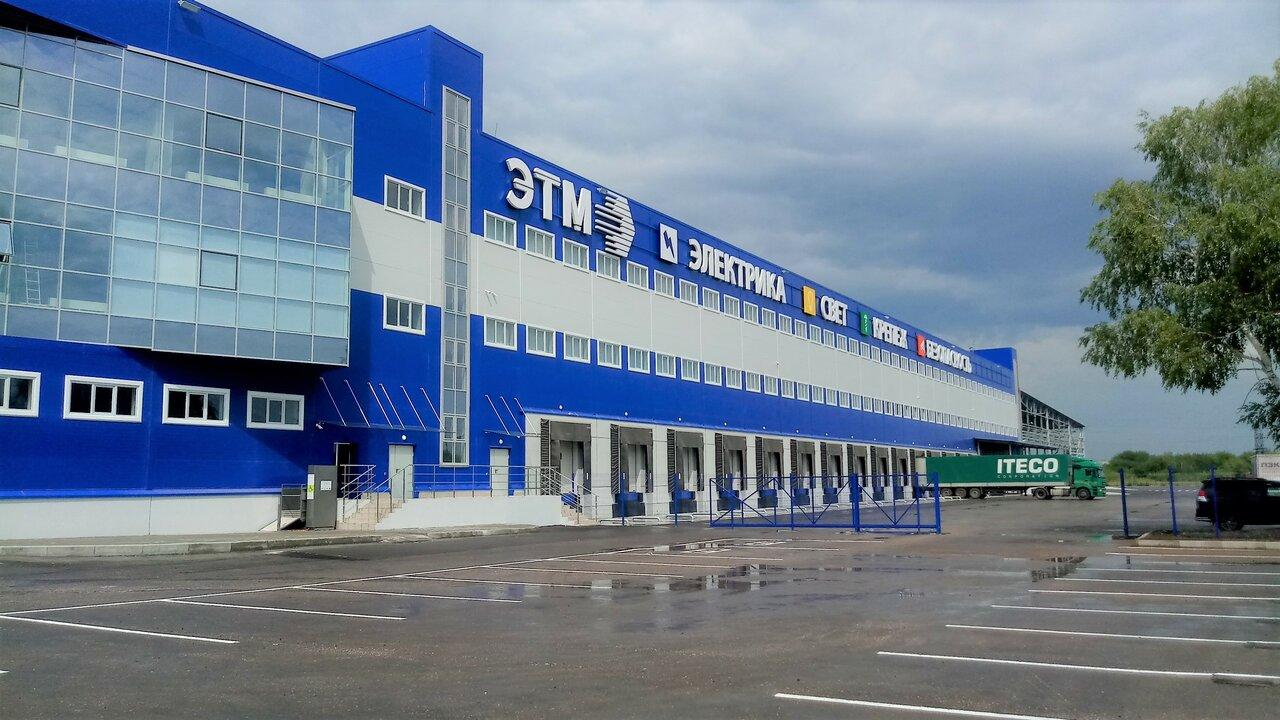

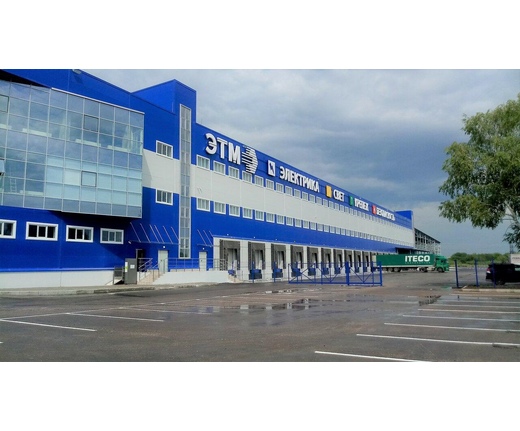

Радиообследование и построение Wi-Fi сети на складе компании ЭТМ, г. Екатеринбург

В составе логистического центра (ЛЦ) класса А с автоматизированными конвейерными линиями работают зоны мелкоячеистого отбора, крупнопаллетного хранения и отбора крупногабаритного товара, зона кабельно-проводниковой продукции и  зона уличного хранения.

Зоны представляют несколько смежных складских помещений со множеством металлических стеллажей разной высоты, зонами мезонин и перекликающимися зонами АБК. На внешнем контуре необходимо было учитывать шум от прилегающего закрытого спецобъекта.

До реализации проекта применялся только 2.4 ГГц диапазон для терминалов сбора данных (ТСД), которые недавно были выведены из работы. Имеющиеся устройства ТСД работали не в оптимальном режиме. Были найдены возможности для более оптимальных настроек работы устройств ТСД в новой инфраструктуре сети Wi-Fi.

На территории склада и АБК обеспечен переход на диапазон 5 ГГц с возможностью задействовать 2.4 ГГц.

2.4 ГГц решено использовать на улице, чтобы не регистрировать частоты.

План проекта:

1. Определение оптимального числа точек доступа (ТД) с точки зрения клиентского устройства.
2. Визуализация ожидаемых характеристик беспроводной сети передачи данных (БСПД).
3. Выбор оптимальных мест размещения проектируемого оборудования.
4. Подготовка материалов для проектирования.
5. Установка сетевого оборудования по проекту.

Реализация проекта:

Для проведения радиообследования на объекте ЛЦ ЭТМ официальный дилер "Элтекс Коммуникации" предоставил Wi-Fi точки доступа российского производства, изготовленные компанией ООО «Предприятие «ЭЛТЕКС».

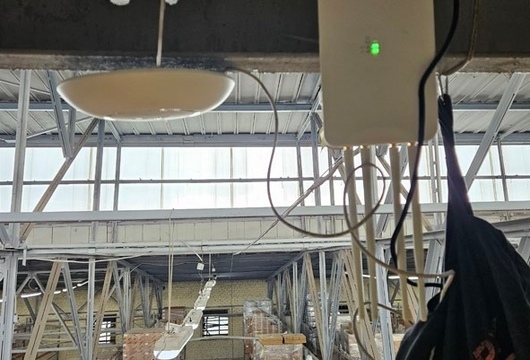

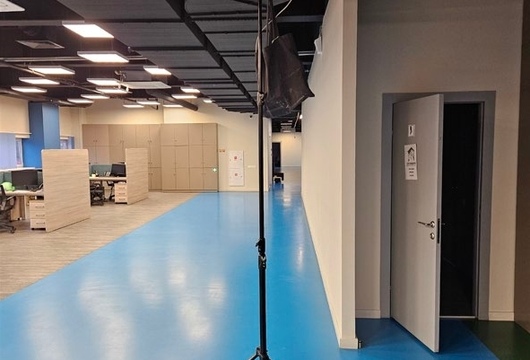

• Eltex WEP-30L - офисная с интегрированными антеннами.

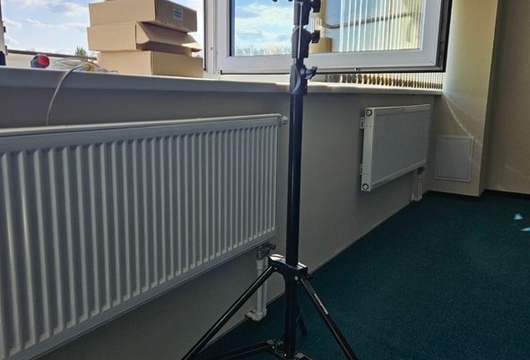

• Eltex WOP-30LS - уличная с интегрированными антеннами.
• Eltex WOP-30L - уличная с внешними антеннами.

Настройку точек доступа и радиообследование проводили технические эксперты от официального дилера «Элтекс Коммуникации».

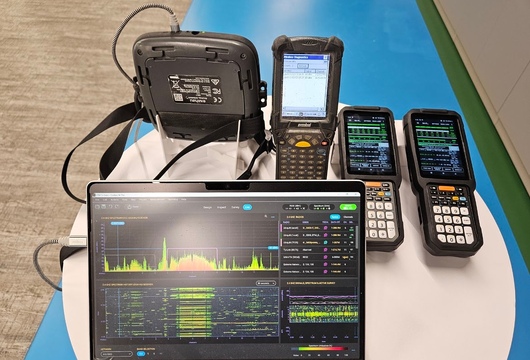

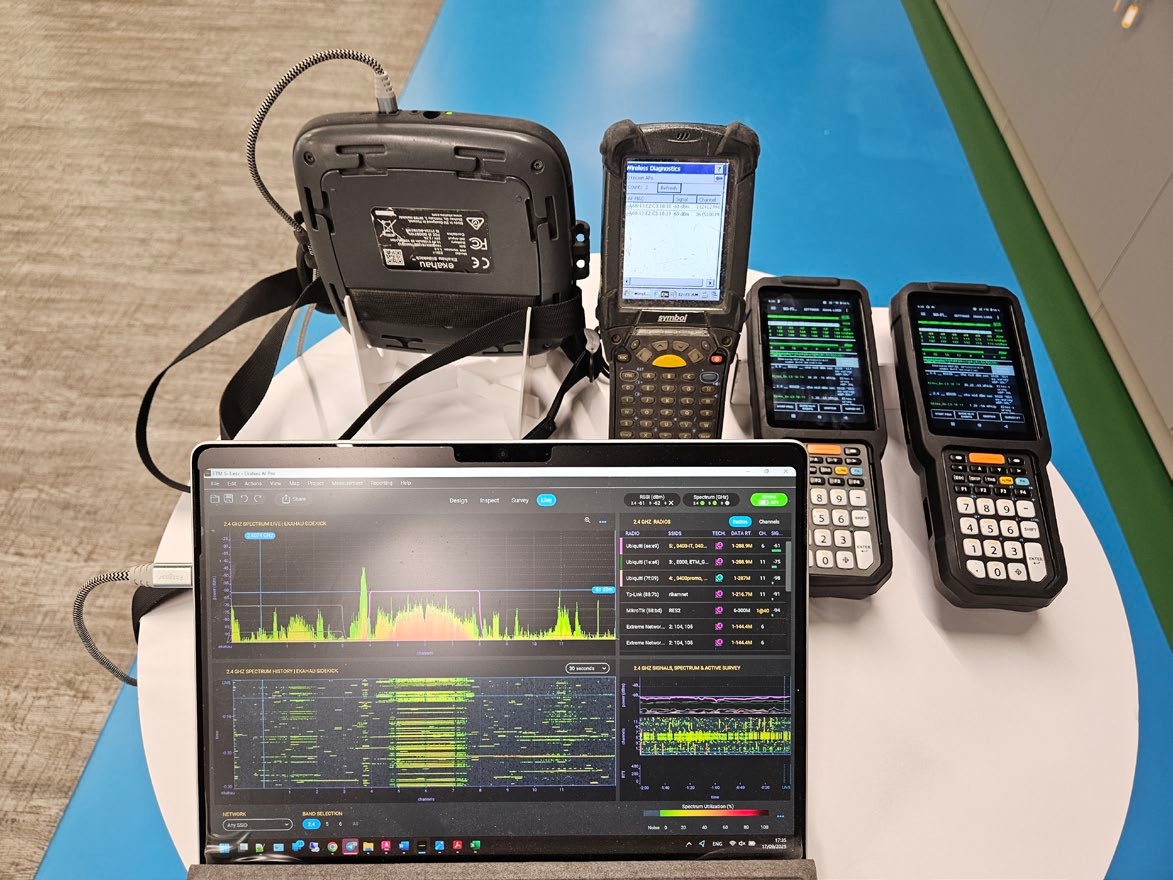

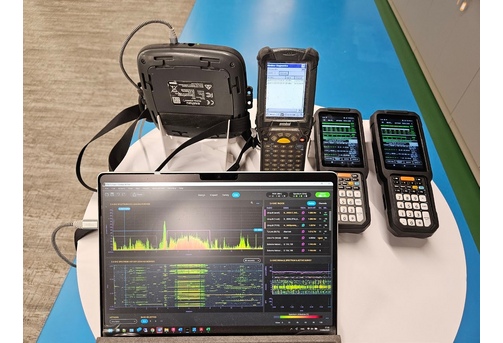

Использовалось оборудование

• Измерительное:
  • Ноутбук с ПО Ekahau Al
  • Планшет Apple iPad 11 Pro
  • Измерительный модуль Ekahau Sidekick ESK-1
  • Портативный компьютер WLANPi
• Приёмное:
  • ТСД Symbol MC92N0
  • ТСД Point mobile PM451
  • Ekahau Mobile Device

Всего было пройдено 13 167 м.

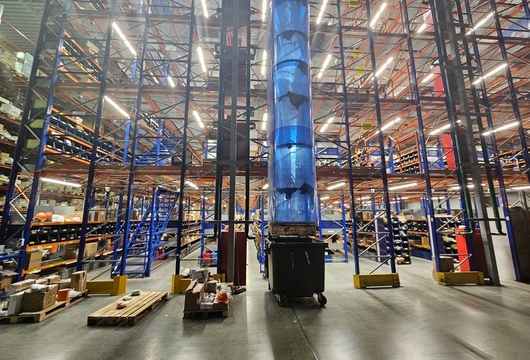

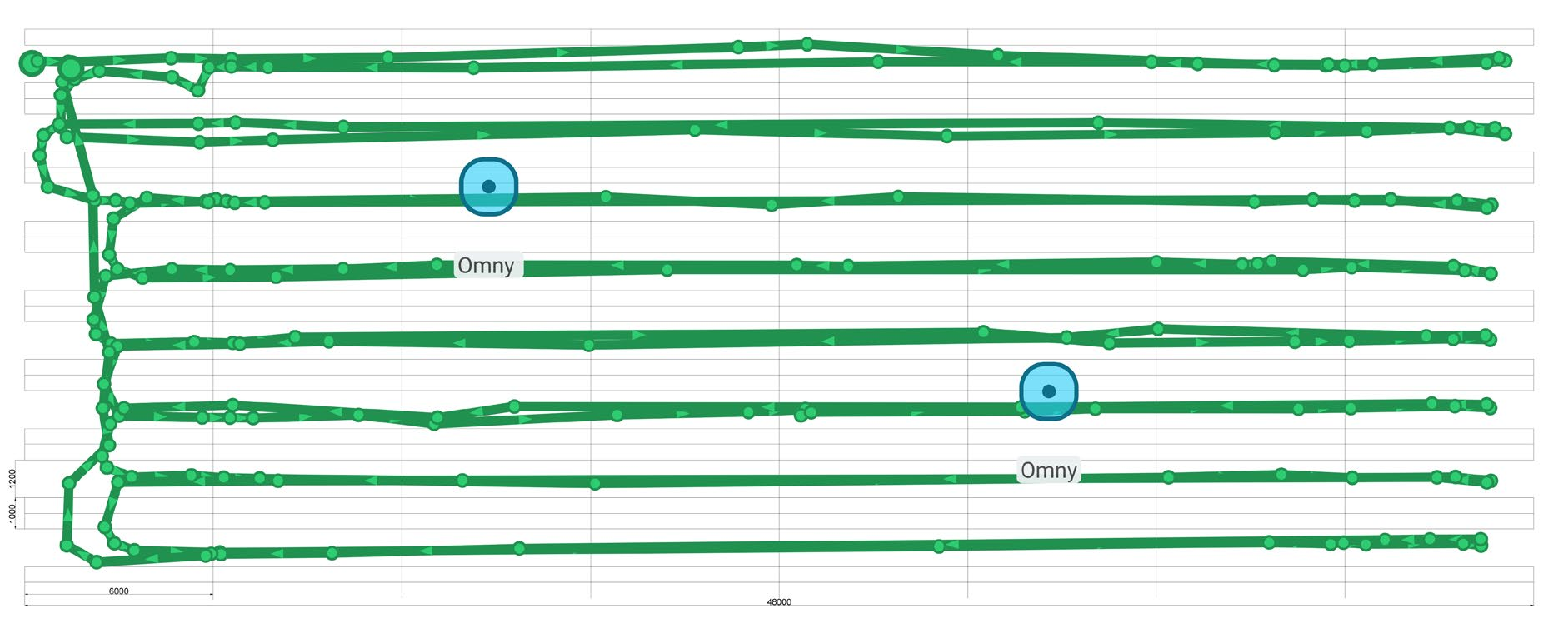

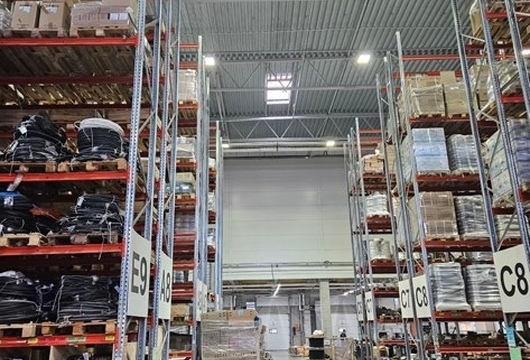

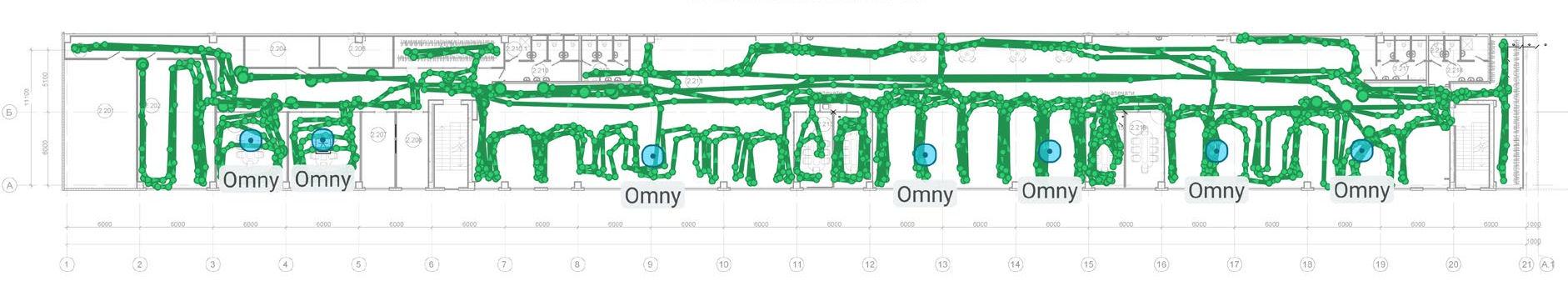

Маршрут обследования при измерении помещения с мезонином.

Маршрут обследования при измерении АБК.

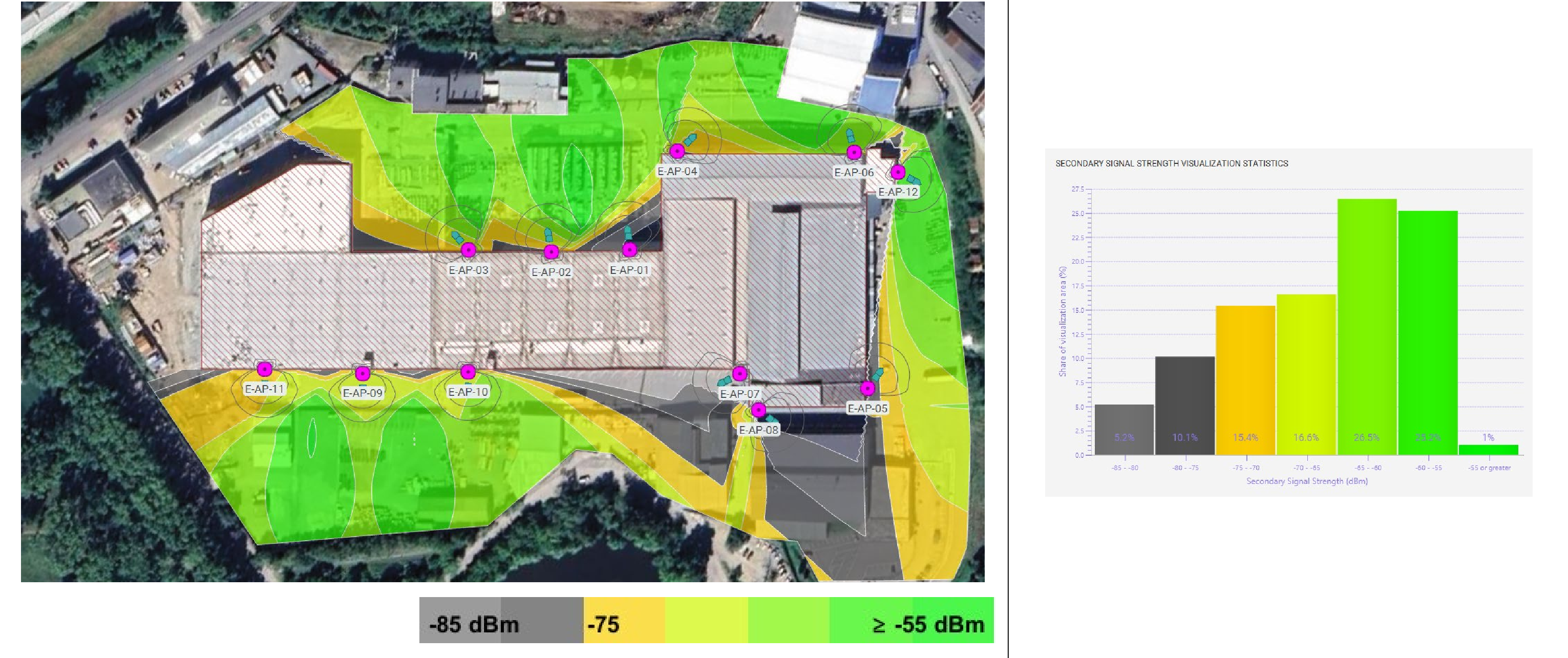

Уровень сигнала и диаграмма распределения уровня сигнала от соседних точек доступа в диапазоне 2.4 ГГц.

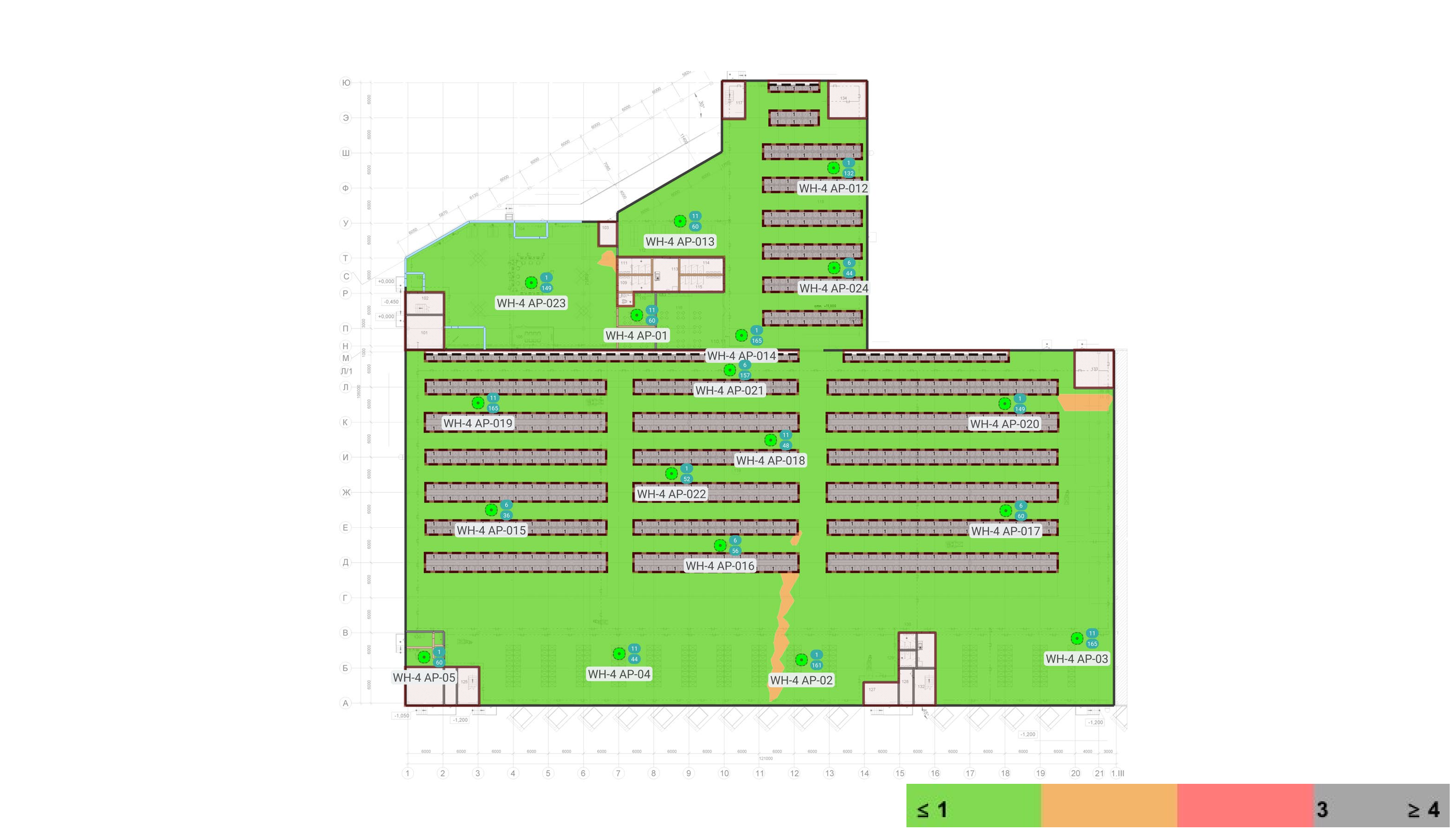

Пересечение каналов в диапазоне 5 ГГц

По итогам проведенного радиопланирования, оборудование было успешно подключено и настроено экспертами ИТ службы компании ЭТМ (АО "ТД Электротехмонтаж"). Данный проект является не единственным примером успешного сотрудничества Элтекс Коммуникации и компании ЭТМ. Компания ЭТМ успешно эксплуатирует оборудование Eltex в своих логистических центрах и в других регионах РФ.

Какое оборудование установили на всей территории ЛЦ после радиопланирования:

• Коммутатор PoE, Eltex MES2300-24P.

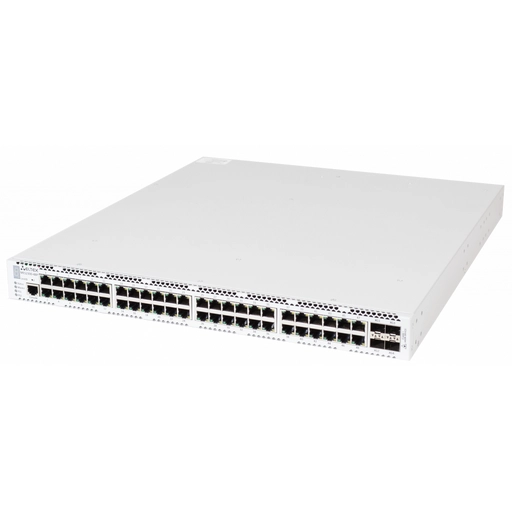

• Коммутатор PoE, Eltex MES2300-48P.
• Модуль питания, Eltex PM950-220/56 для коммутаторов PoE MES2300-48P.
• SFP+ DAC-кабель, 1 м, Русмодуль RSM10PDAC1 для объединения коммутаторов в стек.

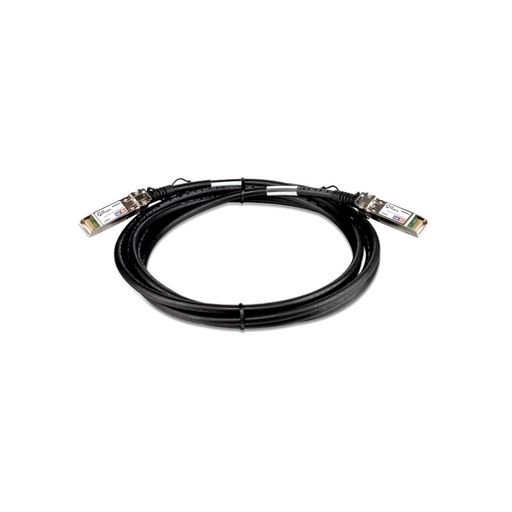

• SFP+ DAC-кабель, 2 м, Русмодуль RSM10PDAC2 для объединения коммутаторов в стек.
• Точка доступа Wi-Fi, Eltex WEP-30L для размещения в офисе и в помещении.
• Точка доступа Wi-Fi, Eltex WOP-30LS для уличного размещения.
• Опция Soft-WLC для Wi-Fi контроллера Eltex SoftWLC.
• Опция Airtune для 1 точки доступа Eltex.

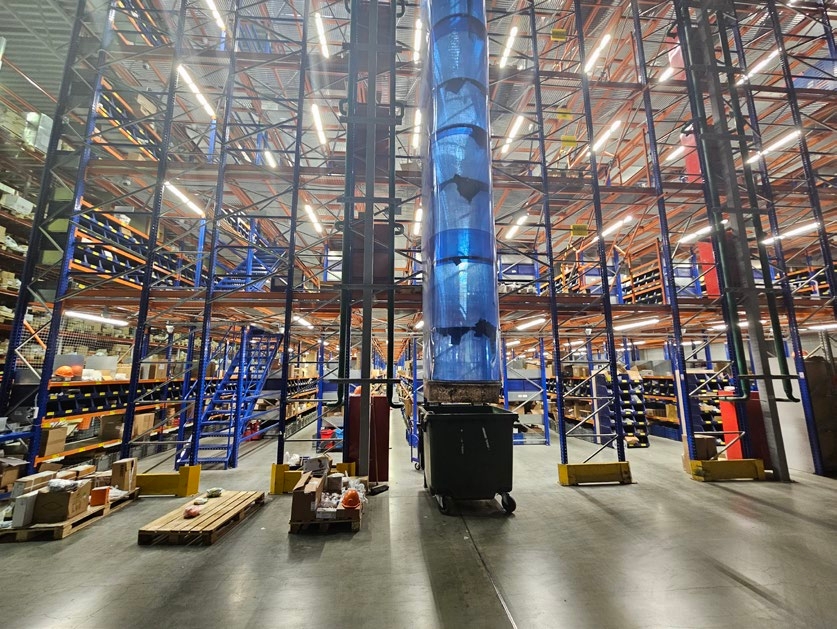

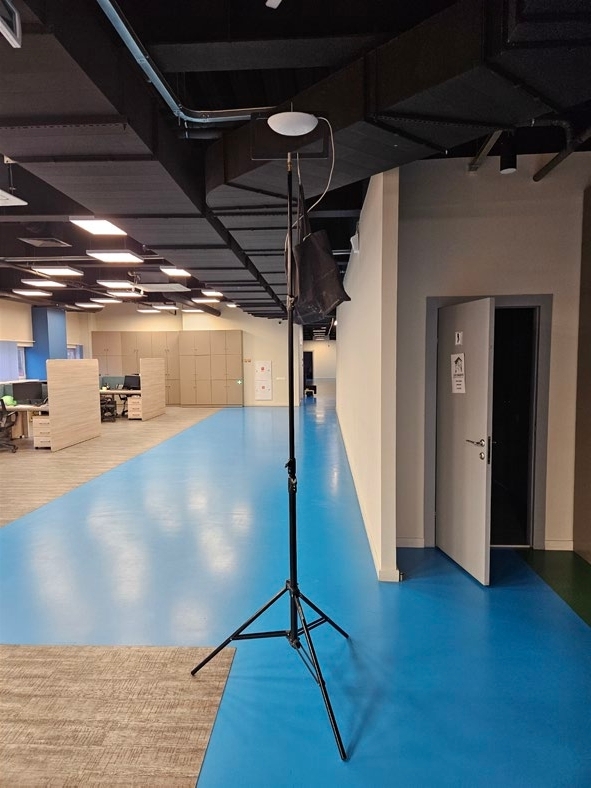

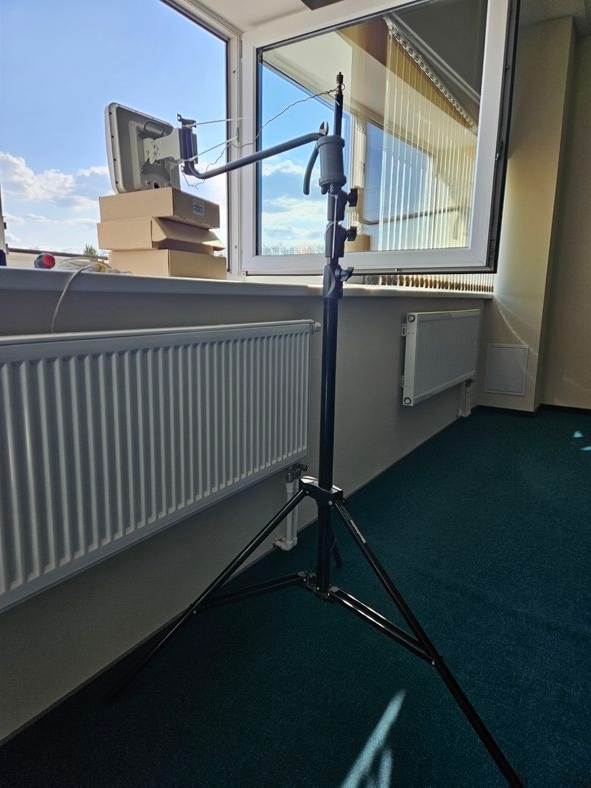

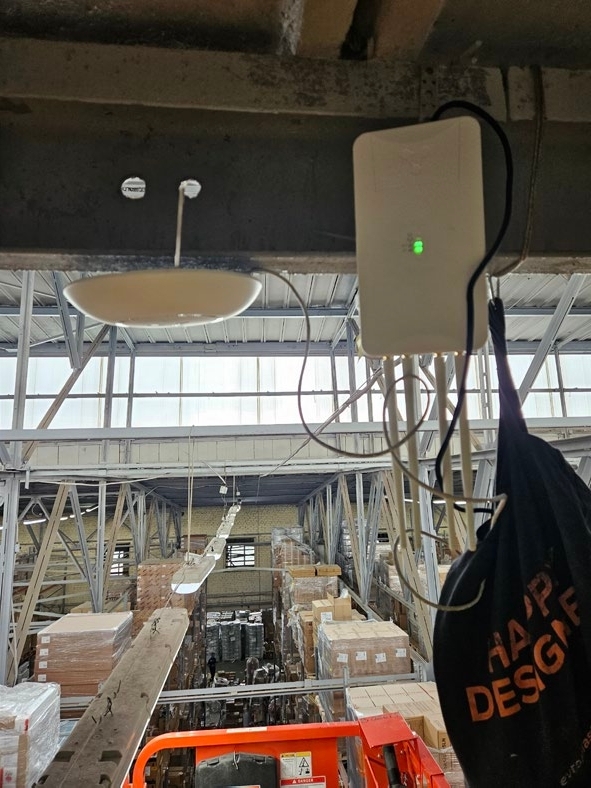

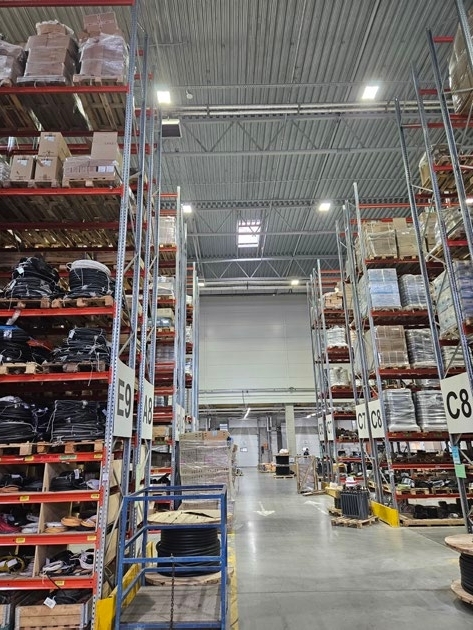

Фотографии, сделанные при радиообследовании
