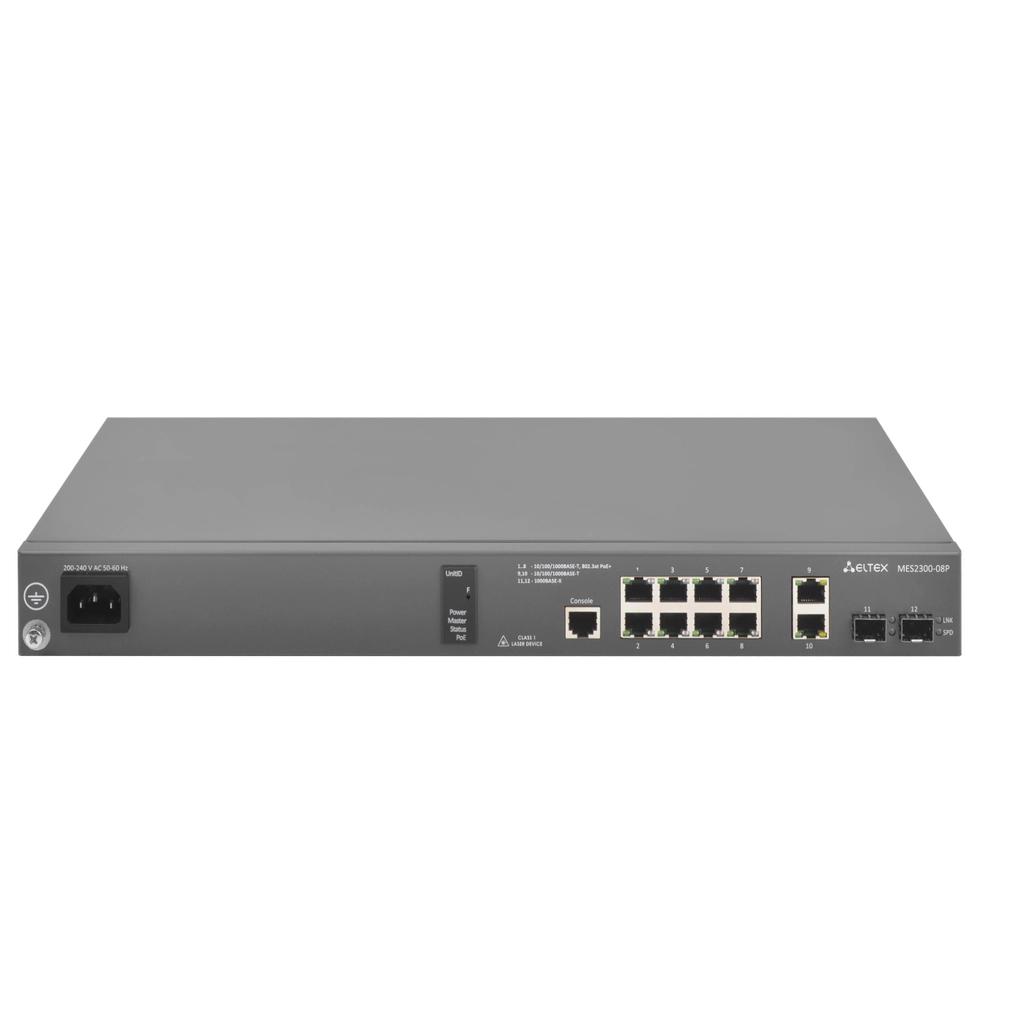

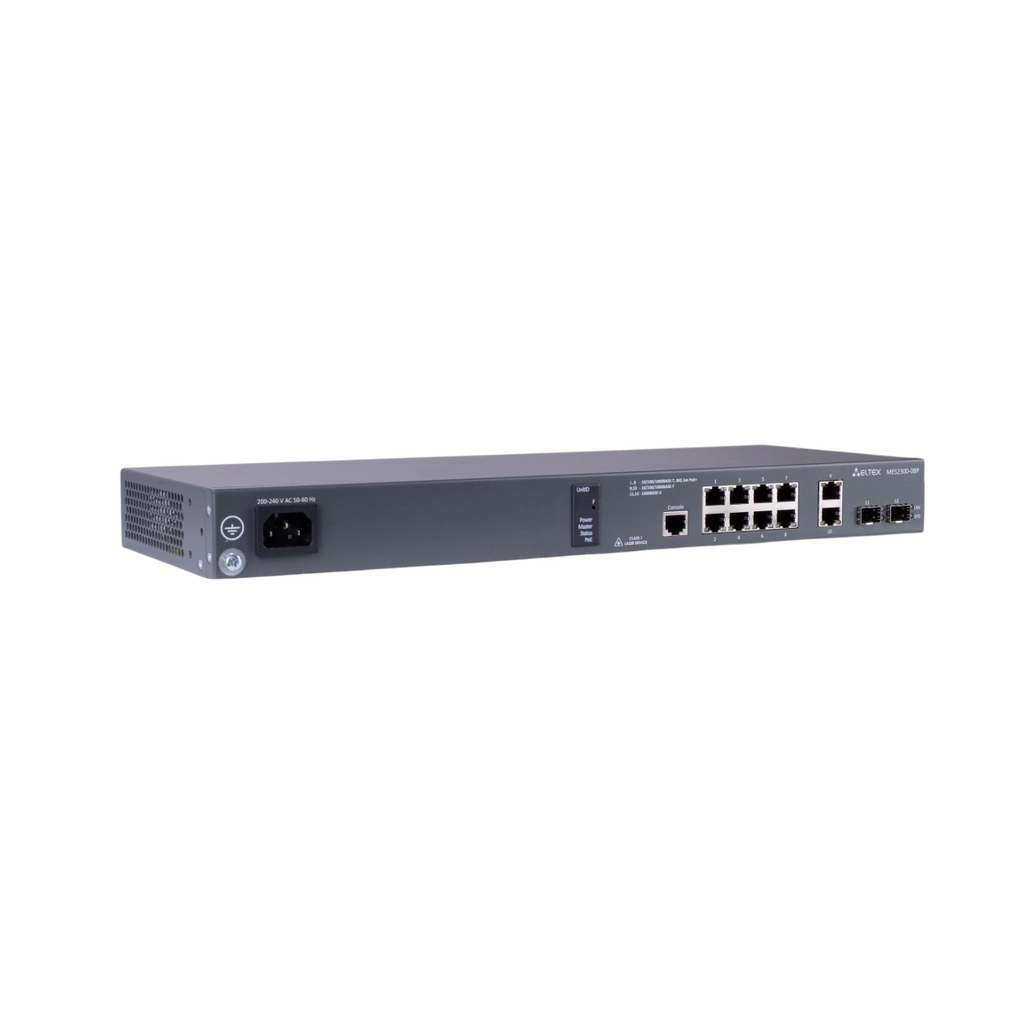

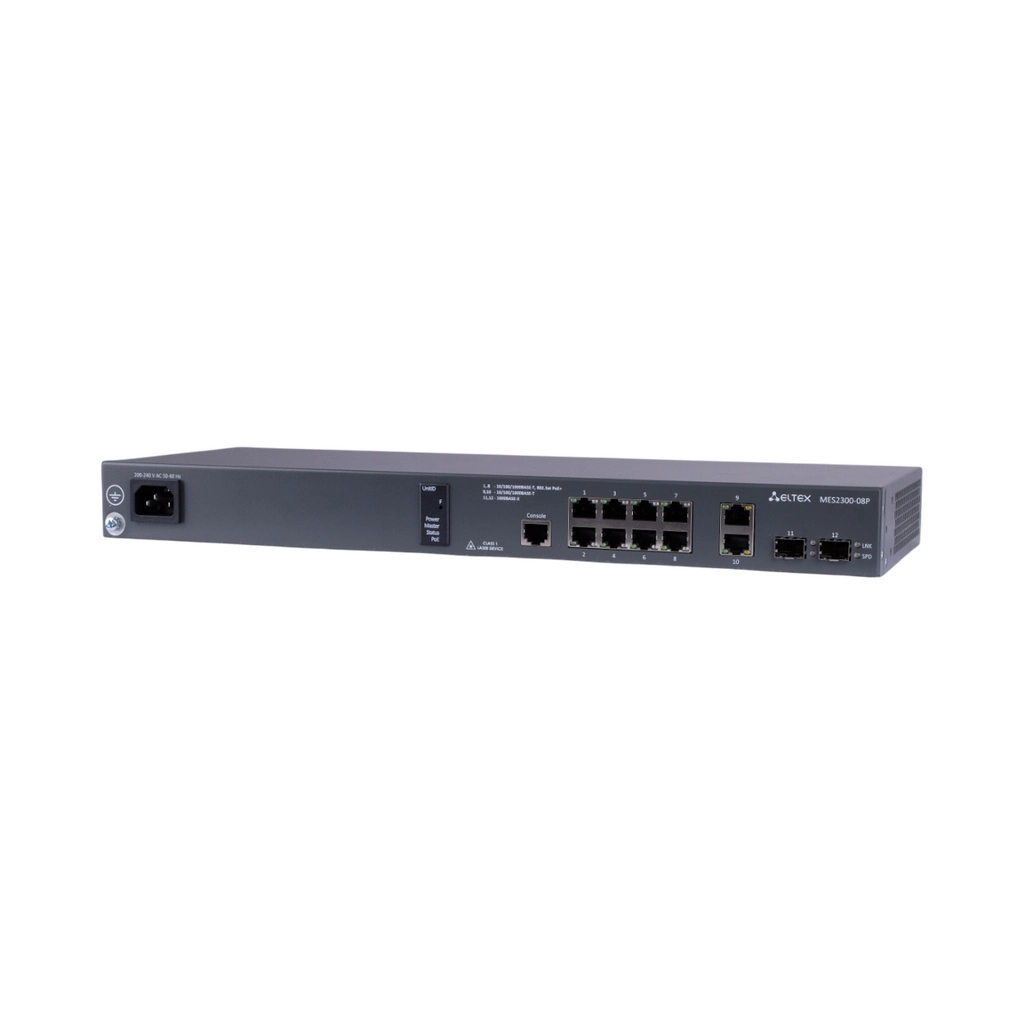

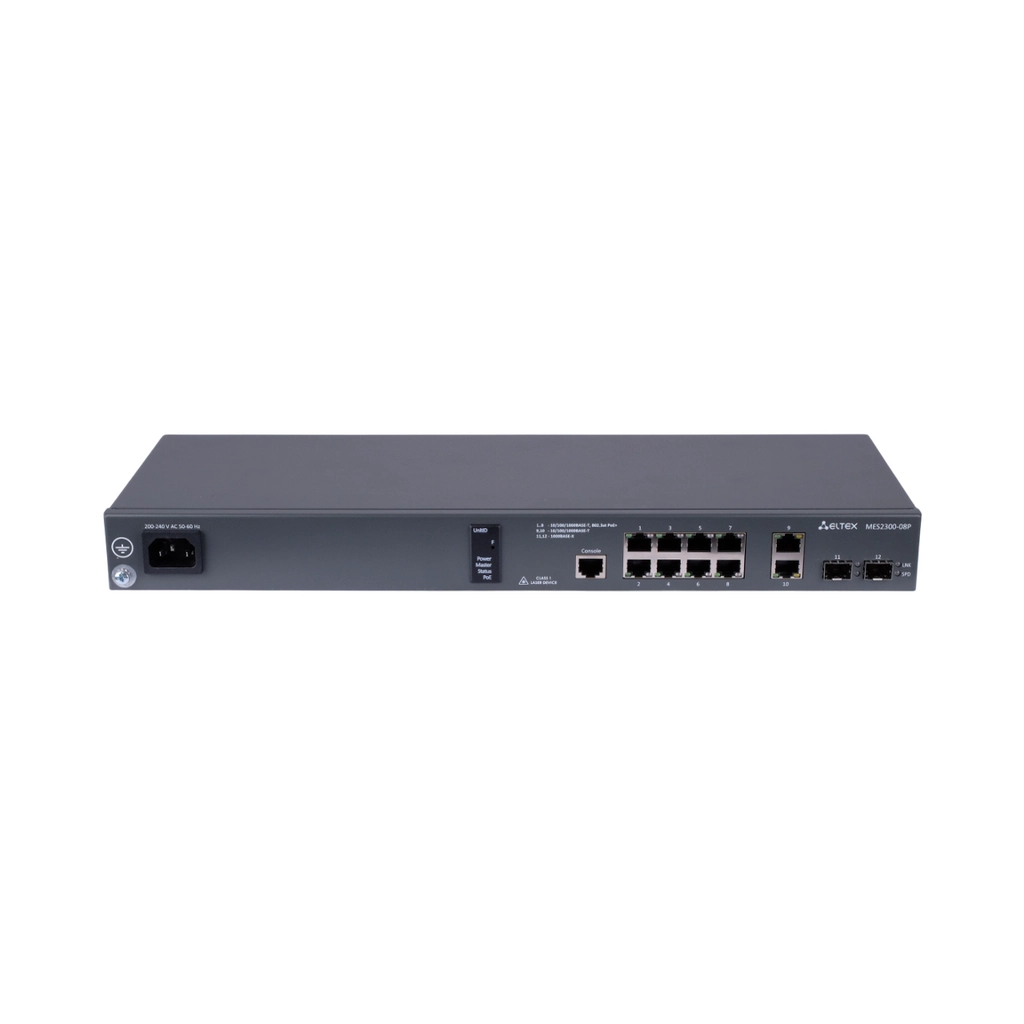

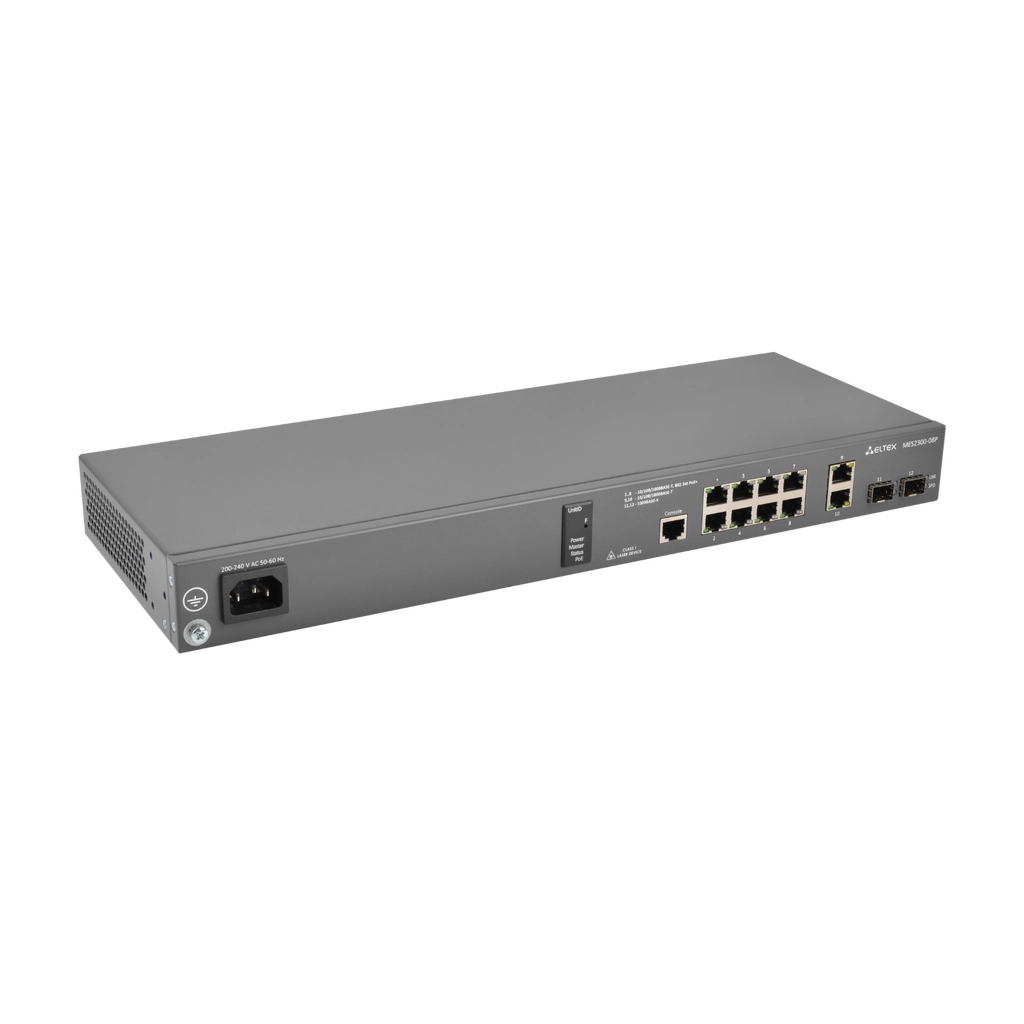

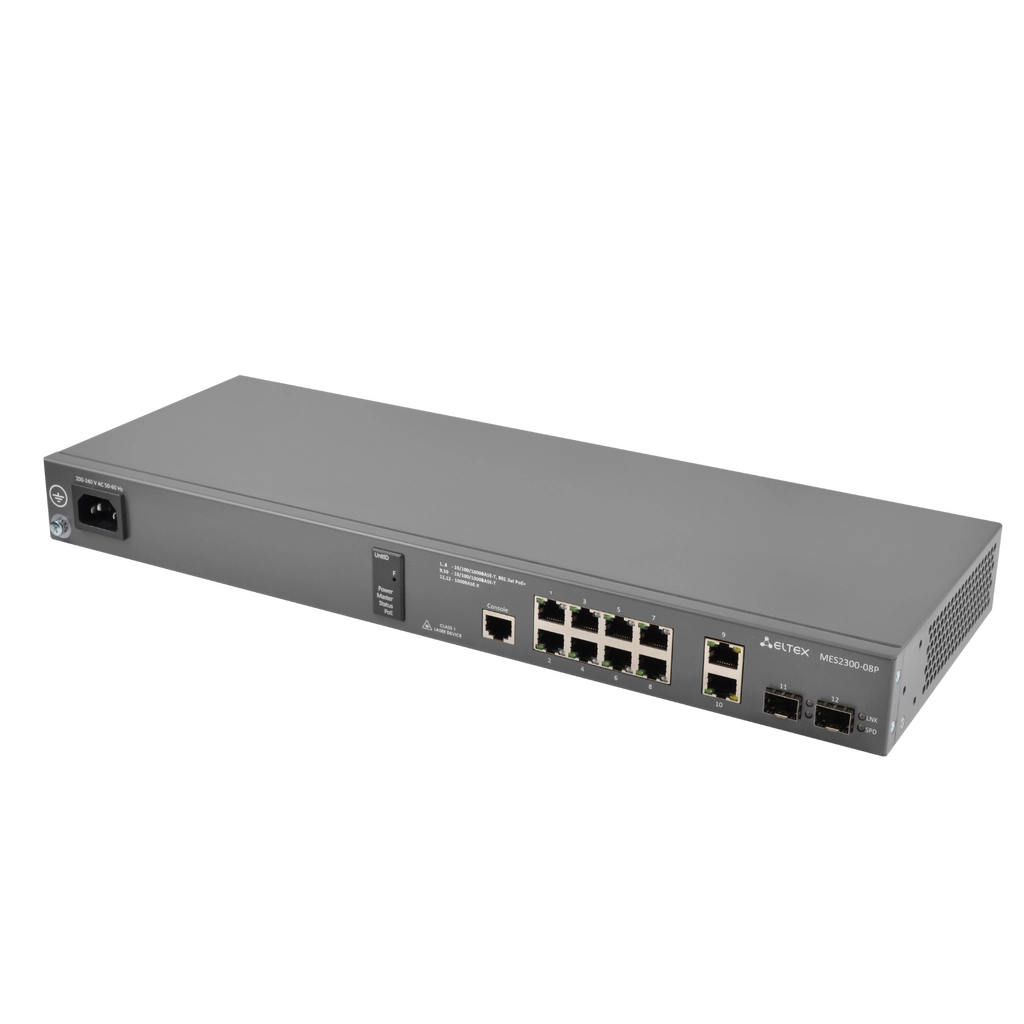

MES2300-08P Eltex | Коммутатор 8 портов 1G PoE/PoE+, 2 порта SFP
Новинка
MES2300-08P осуществляет подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов 1G. Коммутаторы MES2300-08P поддерживают PoE/PoE+
Порты
PoE
Алексеев Никита (Москва)
Бринева Анна (Москва)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дудоров Дмитрий (Москва)
Жданов Алексей (Москва)
Жигульская Екатерина (Москва)
Каночкин Виталий (Москва)
Клюй Вячеслав (Москва)
Кожемяко Руслан (Москва)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Лысенко Алексей (Москва)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Поддубный Владислав (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Щербаков Максим (Москва)
Доступен к заказу
Артикул:
MES2300-08P_AC
Скопировать артикул
Скопировано
DOWNLINK:
8
UPLINK:
2
Бюджет PoE, Вт:
240
Питание, ток:
AC
Уровень коммутатора:
L3
MAC-таблица:
16 384
Тип охлаждения:
Пассивное
Общие параметры MES2300-08P_AC Eltex
| Статус Минпромторг | Да |
| РРПП (ПП 719) | 10685551 |
| ЕРРРП (ПП 878) | ТКО-505/25 |
| Сертификат транспортной безопасности (ТСОТБ) | Получение |

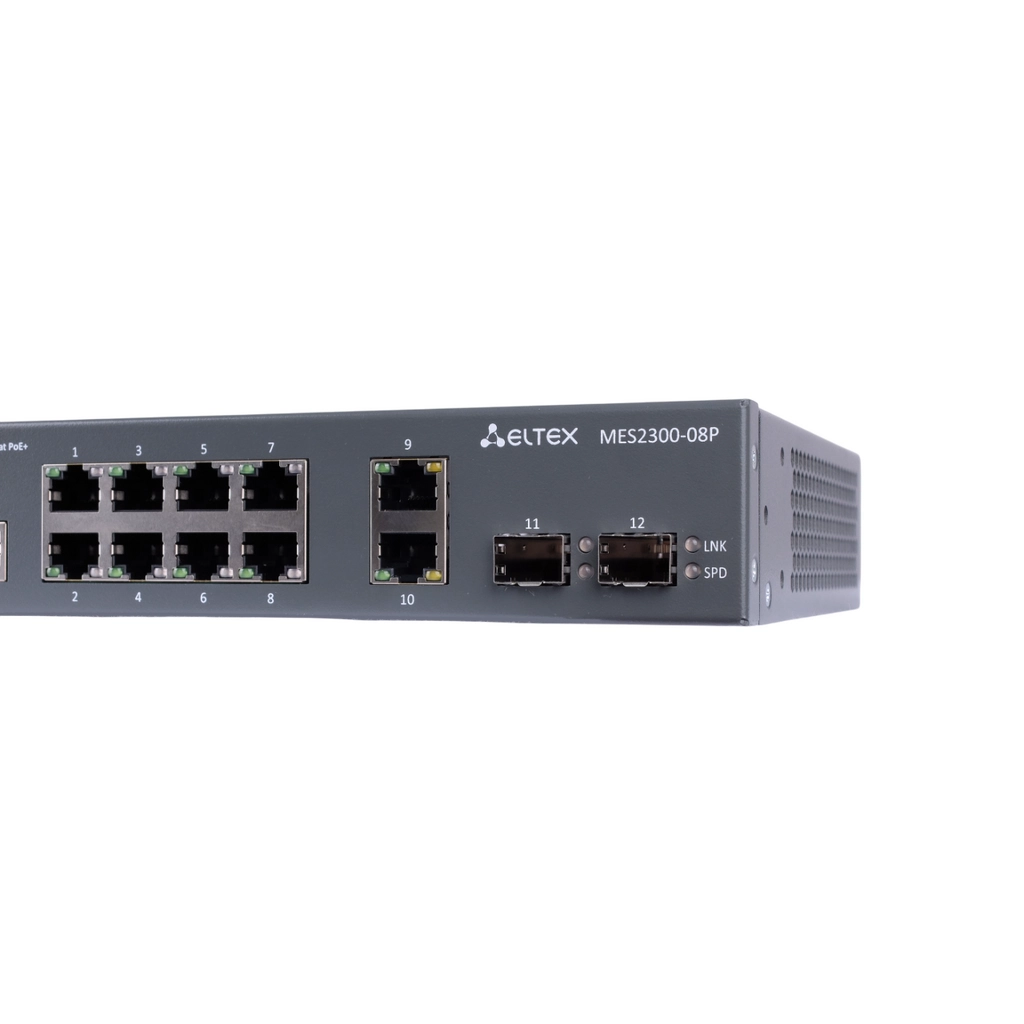

Физические интерфейсы
| Кол-во портов DOWNLINK | 8 |
| Тип DOWNLINK | RJ-45 |
| Скорость DOWNLINK | 1G |
| Кол-во портов UPLINK | 2 |
| Тип UPLINK | SFP |
| Скорость UPLINK | 1G |
| Количество портов | 8х1G PoE/PoE+, 2х1G, 2хSFP |
| Количество портов 10/100/1000BASE-T (RJ-45) | 2 |
| Количество портов 10/100/1000BASE-T (RJ-45) PoE/PoE+ | 8 |
| Количество портов 1000BASE-X (SFP) | 2 |

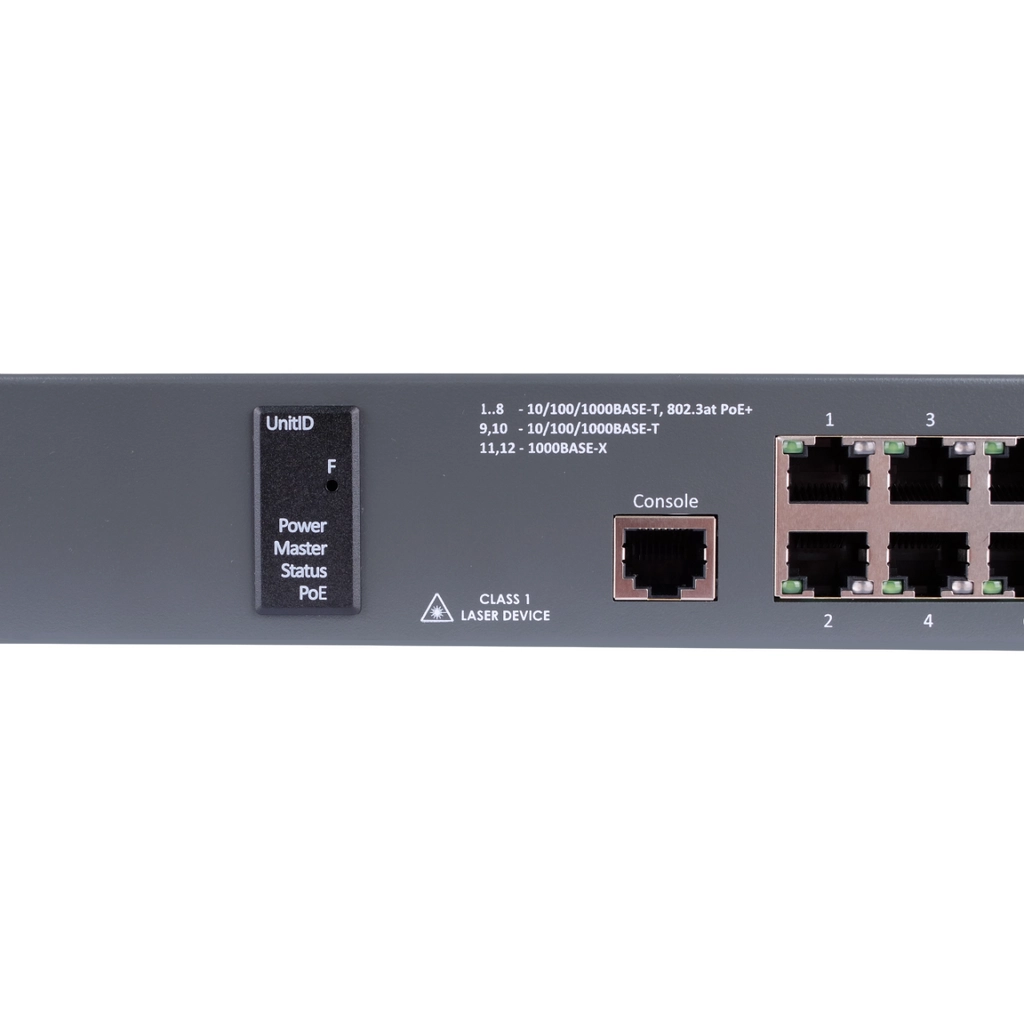

| Консольный порт | RS-232 (RJ-45) |
Производительность
| Пропускная способность, Гбит/с | 24 |
| Производительность на пакетах длиной 64 байта (значение указано для односторонней передачи), MPPS | 17.86 |
| Объём буферной памяти | 1.5 Мбайт |
| Объём ОЗУ | 2 Гбайт (DDR4) |
| Объём ПЗУ | 512 Mбайт (RAW NAND) |
| MAC таблица | 16 384 |
| Количество ARP записей | 1981 |
| Таблица VLAN | 4094 |
| Количество групп L2 Multicast (IGMP Snooping) | 2048 |
| Количество L3 интерфейсов | 2032 |
| Количество маршрутов L3 IPv4 Unicast | 4063 |
| Количество маршрутов L3 IPv6 Unicast | 1014 |
| Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM) | 1981 |
| Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM) | 505 |
| Количество VRF (включая VRF по умолчанию) | 16 |
| Количество VRRP-маршрутизаторов | 255 |
| Максимальный размер ECMP-групп | 8 |
| Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0) |
1974 |
| Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0) |
1974 / 987 |
| Количество правил ACL в одном ACL | 512 |
| Количество правил SQinQ (ingress / egress) | 1320 / 654 или 654 / 1320 |
| Количество групп LAG (Link Aggregation Groups) | 32, до 8 портов в одном LAG |
| Качество обслуживания QoS, выходные очереди на порт | 8 |
| Максимальный размер Jumbo-фрейма, байт | 10 240 |
Функции
| Уровень коммутатора | L3 |
| Кол-во устройств в стеке | 8 |
| Поддержка MLAG (Multi-Switch Link Aggregation Group) | Да |
| Поддержка сверхдлинных кадров (Jumbo frames) | Да |
| Поддержка ERPS (G.8032v2) | Да |
| Поддержка Q-in-Q | Да |
| Поддержка Selective Q-in-Q | Да |
Физические характеристики

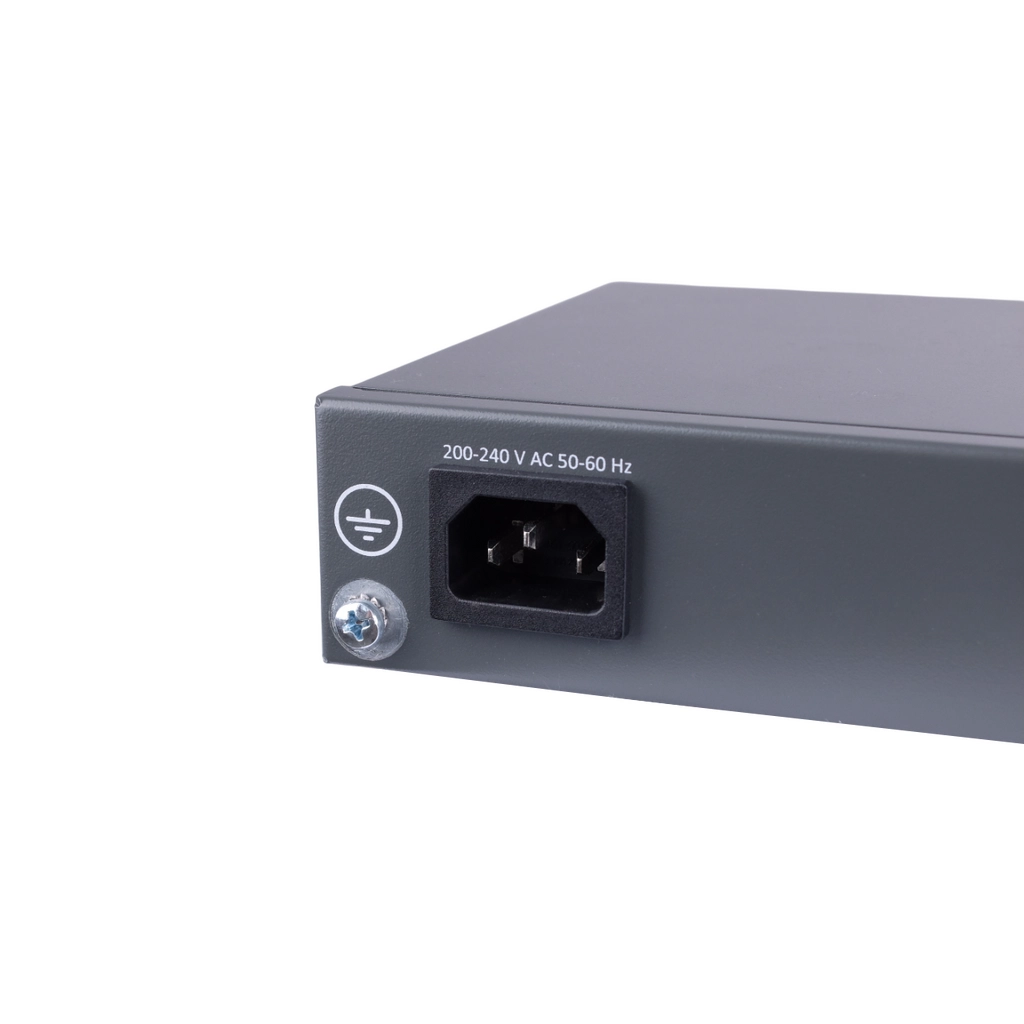

| Питание, ток | AC |
| Питание, В | 200-240 В |
| Разъем для АКБ | Нет |
| Технология PoE | да |
| Поддерживаемые стандарты PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| Бюджет PoE, Вт | 240 |
| Максимальная потребляемая мощность, Вт | 267 |
| Аппаратная поддержка Dying Gasp | Да |
| Рабочая температура окружающей среды | от -20 до +50 °С |
| Рабочая влажность | не более 80 % |
| Тепловыделение, Вт | 27 |
| Тип охлаждения | Пассивное |
| Установка в стойку | 1U |
| Габариты коммутатора (Ш х В х Г), мм | 430 x 44 x 159 |
| Промышленный | Нет |
Габариты и вес
| Размер коробки ШхВхГ, мм | 550 x 85 x 270 |
| Вес брутто, кг | 7 |
MES2300-08P осуществляет подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов 1G. Коммутаторы MES2300-08P поддерживают PoE/PoE+.
Функциональные возможности коммутаторов обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.
