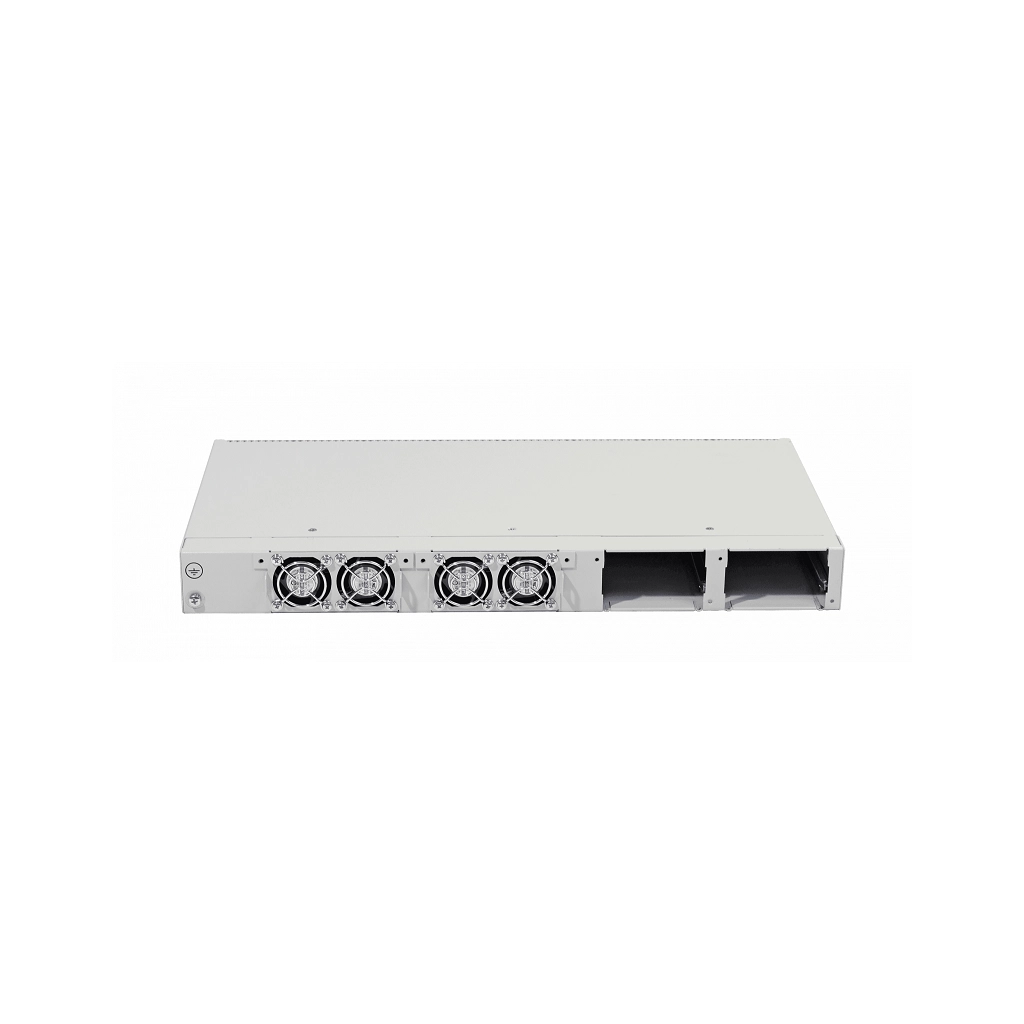

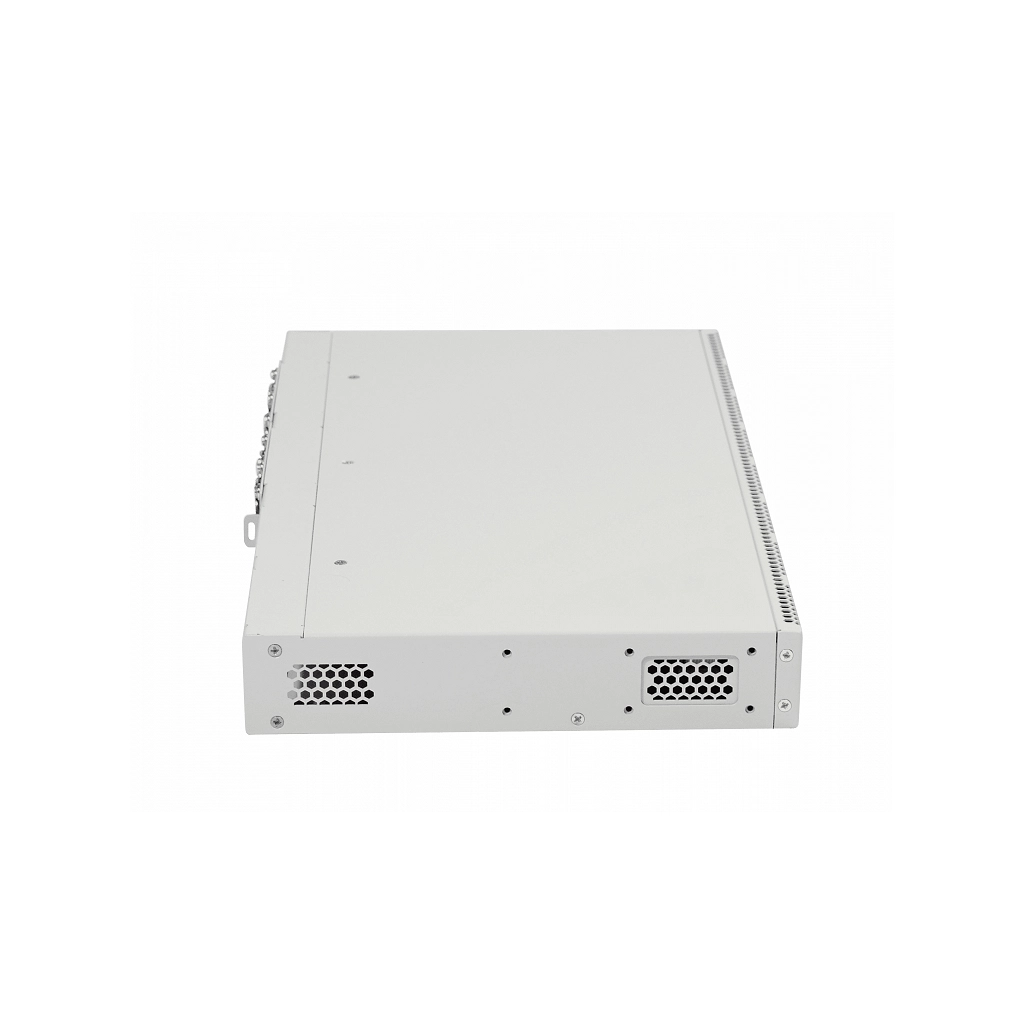

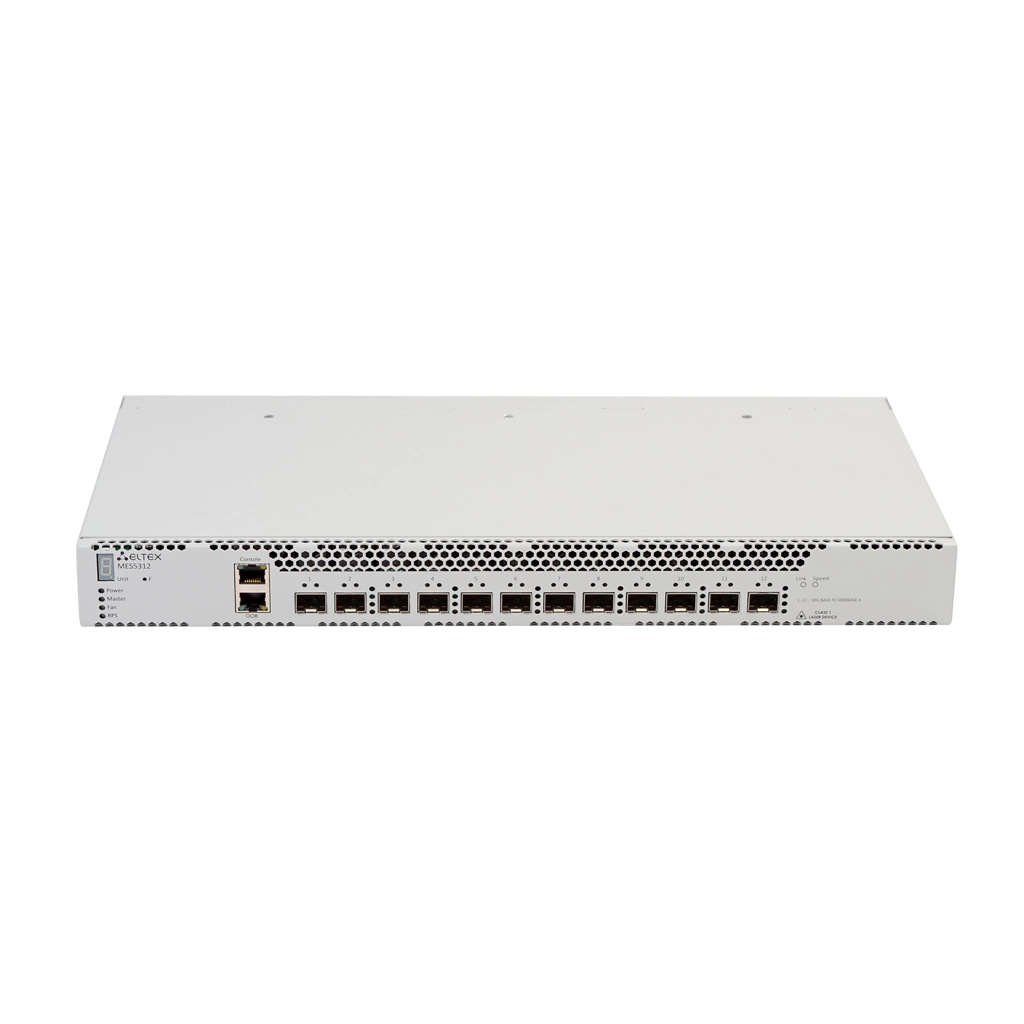

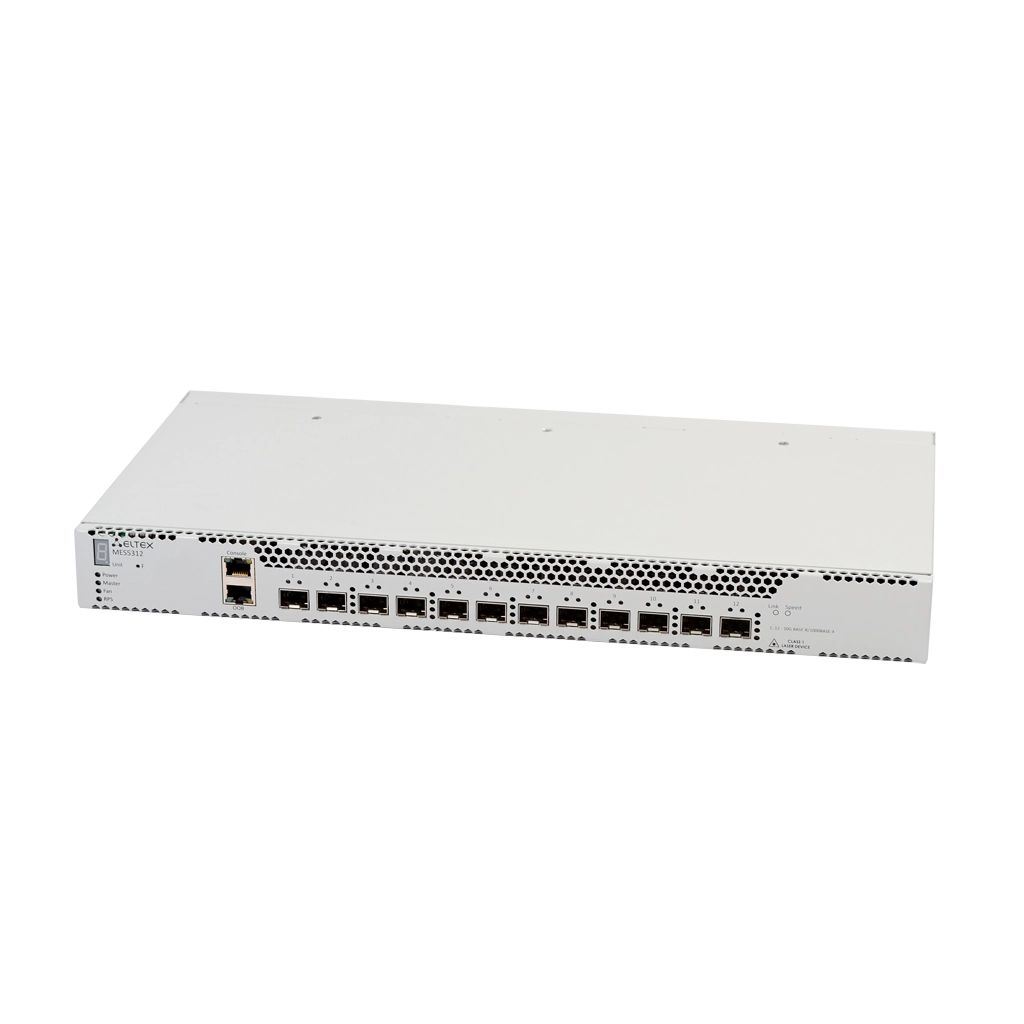

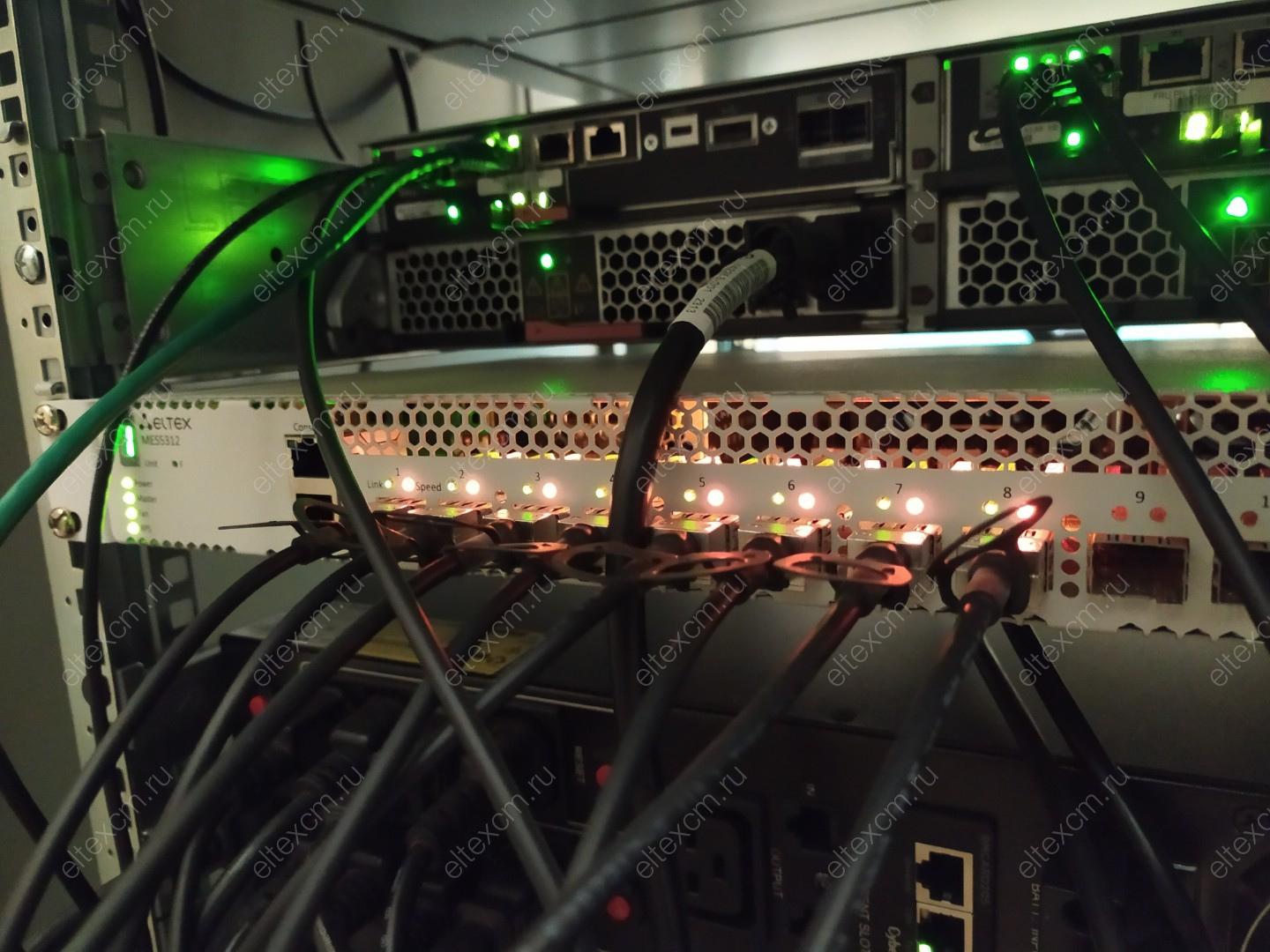

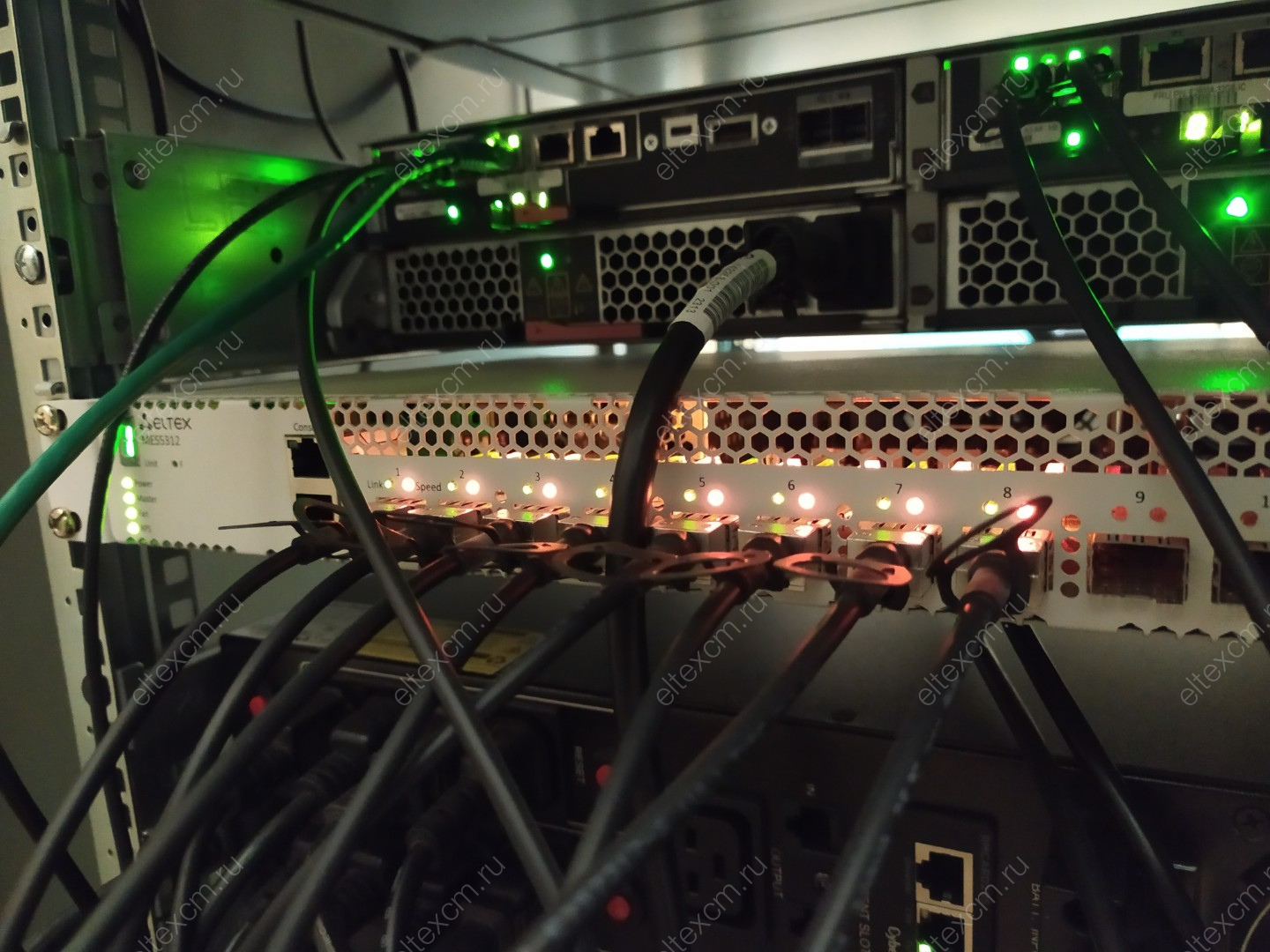

MES5312 Eltex | Коммутатор 12 портов SFP+

2324B(config)#default interface gig0/10
Configuration for these interfaces will be set to default.
It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y
2324B(config)#

Протокол позволяет распространить по сети идентификаторы VLAN. Основной функцией протокола GVRP является обнаружение информации об отсутствующих в базе данных коммутатора VLAN-сетях при получении сообщений GVRP. Получив информацию об отсутствующих VLAN, коммутатор добавляет ее в свою базу данных, как Type  - dynamicGvrp .

Пример настройки switch1

Распространить vlan 300 по сети.

console(config)# gvrp enable
console(config)# interface gigabitethernet1/0/1
console(config-if)# gvrp enable
console(config-if)# swichport mode trunk
console(config-if)# swichport trunk allowed add 100,300

Пример настройки на switch2

console(config)# gvrp enable
console(config)# interface gigabitethernet1/0/1
console(config-if)# gvrp enable
console(config-if)# swichport mode trunk
console(config-if)# swichport trunk allowed add 100

27-Jul-2016 11:53:25 %VLAN-I-GVRPAddVlan: Dynamic VLAN Vlan 300 was added by GVRP
27-Jul-2016 11:53:25 %VLAN-I-GVRPAddPort: Dynamic port gi1/0/1 was added to VLAN Vlan 300 by GVRP

switch2#sh vlan
Vlan mode: Basic

По умолчанию VLAN c  Type  - dynamicGvrp нельзя  назначить на порт.  Для этого  vlan  нужно добавить  в vlan database.

Начиная с версии 4.0.9 и 1.1.48/2.5.48 доступен функционал отключения анонса по gvrp определенного vlan. Используется команда gvrp advertisement-forbid в контесте конфигурирования interface vlan.

console(config)#interface vlan 1

console(config-if)#gvrp advertisement-forbid

В версии 4.0.11 появился функционал автоматического сохранения в динамического vlan, полученного по gvrp,  в vlan database.  Для настройки используется команда  gvrp static-vlan в режиме глобального конфигурирования.

radius-сервер может использоваться для 802.1x аутентификации и для аутентификации учётных записей на других коммутаторах.

Включение radius-сервера:

radius server enable

Настройка адреса коммутатора доступа (клиента) и ключа:

encrypted radius server secret key secret ipv4-address 192.168.1.10

Конфигурация групп и привязка к ним уровней привилегий:

radius server group admin
vlan name test
privilege-level 15
exit
!
radius server group priv1
privilege-level 1
exit

Настройка логина и пароля для учётных записей, привязка их к группам:
radius server user username priv1 group priv1 password priv1
radius server user username tester group admin password tester

Для включения протокола PVST необходимо использовать команду:

spanning-tree mode pvst

Для создания VLAN- участников PVST:

vlan database

vlan 2-64

Данные VLAN требуется добавить на интерфейсы:

interface gigabitethernet1/0/14

switchport mode trunk

switchport trunk allowed vlan add 2-64

Максимальное количество VLAN участников PVST - 64.

Отключить DHCP client в vlan 1

• interface vlan 1
• no ip address dhcp

Включить DHCPсервер и настроить пул выдаваемых адресов:

• ip dhcp server
• ip dhcp pool network Test
• address low 192.168.101.10 high 192.168.101.254 255.255.255.0
• default-router 192.168.101.2
• dns-server 10.10.10.10
• exit

Задать для интерфейса VLAN101 IPадрес и сетевую маску (это будет адрес DHCPсервера) :

• interface vlan 101
• ip address 192.168.101.1 255.255.255.0
• exit

Назначить VLAN101 на Ethernet порт, к которому подключен пользователь (например, gi1/0/1):

• interface gigabitethernet 1/0/1
• switchport access vlan 101
• exit

Данный функционал предназначен для распределения нагрузки и оптимизации пропускной способности сети. ЕСМР может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP. Максимально можно настроить 8 путей.

По умолчанию метод балансировки src-dst-mac-ip, изменить можно командой Port-Channel load-balance

Пример настройки ECMP:

MES2324(config)#ip maximum-paths 3

P.S.Настройка вступит в силу только после сохранения конфигурации и перезагрузки устройства.

Просмотр текущих настроек:

MES2324#show ip route
Maximum Parallel Paths: 1 (1 after reset)
Load balancing: src-dst-mac-ip

1) Stateless auto-configuration

Является режимом по-умолчанию. Включается следующим образом:

(config)#interface vlan x

(config)#ipv6 enable

После ввода команды устройство получает link-local адрес и может взаимодействовать с другими устройствами в данном сегменте сети.

Проверить наличие адреса командой:

console(config-if)#do sh ipv6 int

Interface IP addresses Type

----------- ------------------------------------------------ ------------

VLAN X fe80::e2d9:e3ff:fef1:dc80 linklayer

VLAN X ff02::1 linklayer

VLAN X ff02::1:fff1:dc80 linklayer

Адрес ff02::1, т.н. ‘all-nodes’ мультикаст-адрес, который прослушивается всеми узлами сети.

Адрес ff02::1:fff1:dc80 - ‘solicited-node’ мультикаст-адрес, имеет значение в локальном сегменте сети и служит для получения адреса 2-го уровня в рамках протокола NDP (аналог ARP в сетях IPv4).

Формирование link-layer адреса.

Link-local адреса всегда начинаются с префикса FE80::/10, к которому присоединяется идентификатор устройства, включающий мак-адрес. Данный идентификатор формируется по алгоритму EUI-64.

Пример:

Пусть коммутатор имеет мак-адрес e0:d9:e3:f1:dc:80. Согласно EUI-64 мак-адрес разбивается на 2 части по 24 бита - e0:d9:e3 и f1:dc:80, которые разделяются вставкой из 16 бит – FFFE. В первой 24-битной части инвертируется бит U/L. Таким образом, из имеющегося мак-адреса получаем link-local адрес fe80::/10 + e2d9e3 +fffe+f1dc80 -> fe80::e2d9:e3ff:fef1:dc80.

2) Настройка адреса вручную

Настройка вручную осуществляется следующим образом:

(config)#interface vlan x

(config)#ipv6 enable # включение ipv6 является обязательным требованием

Далее можно задать желаемый global-scope адрес вручную:

(config)#ipv6 address 2001::a/64,

задать желаемый link-local адрес вручную:

(config)#ipv6 address fe80::a/64 link-local,

или использовать формирование адреса по алгоритму EUI-64:

(config)#ipv6 address 2001::/64 eui-64.

Если при назначении адреса вручную не указывать область действия(scope) адреса как link-local, то адреса будут доступны вне локального сегмента сети и будут маршрутизироваться в сетях.

Примечание: на коммутаторах MES не предусмотрено получение адреса с помощью DHCPv6.

Время восстановления не превышает 1 секунды, что существенно меньше времени перестройки сети при использовании протоколов семейства spanning tree.

Пример конфигурирования

Настроим ревертивное кольцо с подкольцом, использующим кольцо в качестве виртуального канала. Для прохождения служебного ERPS трафика в кольце используется VLAN 10 (R-APS VLAN), защищает VLAN 20, 30, 40, 200, 300, 400. Для прохождения служебного ERPS  трафика в подкольце используется VLAN 100, защищает VLAN 200, 300, 400. Так как кольцо будет использоваться в качестве виртуального канала для подкольца, в настройках коммутаторов, которые не знают о существовании подкольца (коммутаторы 1 и 2), необходимо указать все VLAN подкольца.

В качестве RPL линка в основном кольце возьмем линк между коммутаторами 1 и 2. В качестве RPL линка в подкольце возьмем линк между коммутаторами 5 и 6. RPL линк — это линк, который будет заблокирован при нормальном состоянии кольца, и разблокируется только в случае аварии на одном из линков кольца.

Линк между коммутаторами 3 и 4 для подкольца vlan 100 будет определяться как virtual link.

Примечания:

• Подкольцо не умеет определять разрыв виртуального линка. Поэтому при разрыве этого линка в подкольце не разблокируется rpl-link.
• По дефолту через интерфейс в режим trunk проходит дефолтный 1 VLAN. Поэтому данный VLAN необходимо или добавить в protected, или запретить его прохождение через интерфейс, чтобы избежать возникновение шторма.
• RPL link блокирует прохождение трафика в protected VLAN. Но на семейство протоколов xSTP данная блокировка не растространяется. Поэтому необходимо запрещать прохождение STP bpdu через кольцевые порты.

Конфигурация коммутатора 1

• console(config)#erps
• console(config)#erps vlan 10
• console(config-erps)#ring enable
• console(config-erps)#port west te1/0/1
• console(config-erps)#port east te1/0/2
• console(config-erps)#protected vlan add 20,30,40,100,200,300,400
• console(config-erps)#rpl west owner
• console(config-erps)#exit
• console(config)#
• console(config)#interface range TengigabitEthernet1/0/1-2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 10,20,30,40
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering
•

Конфигурация коммутатора 2

• console(config)#erps
• console(config)#erps vlan 10
• console(config-erps)#ring enable
• console(config-erps)#port west te1/0/1
• console(config-erps)#port east te1/0/2
• console(config-erps)#protected vlan add 20,30,40
• console(config-erps)#rpl west neighbor
• console(config-erps)#exit
• console(config)#
• console(config)#interface range TengigabitEthernet1/0/1-2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 10,20,30,40
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering

Конфигурация коммутатора 3, 4

• console(config)#erps
• console(config)#erps vlan 10
• console(config-erps)#ring enable
• console(config-erps)#port west tengigabitethernet1/0/1
• console(config-erps)#port east tengigabitethernet1/0/2
• console(config-erps)#protected vlan add 20,30,40
• console(config-erps)#sub-ring vlan 100
• console(config-erps)#exit
• console(config)#erps vlan 100
• console(config-erps)#ring enable
• console(config-erps)#port west tengigabitethernet1/0/3
• console(config-erps)#protected vlan add 200,300,400
• console(config-erps)#exit
• console(config)#
• console(config)#interfaceTengigabitEthernet1/0/1
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 10,20,30,40
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#interfaceTengigabitEthernet1/0/2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 10,20,30,40,100,200,300,400
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#interfaceTengigabitEthernet1/0/3
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 100,200,300,400
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering

Конфигурация коммутатора 5

• console(config)#erps
• console(config)#erps vlan 100
• console(config-erps)#ring enable
• console(config-erps)#port west te1/0/1
• console(config-erps)#port east te1/0/2
• console(config-erps)#protected vlan add 200,300,400
• console(config-erps)#rpl west owner
• console(config-erps)#exit
• console(config)#
• console(config)#interface range TengigabitEthernet1/0/1-2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 100,200,300,400
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering

Конфигурация коммутатора 6

• console(config)#erps
• console(config)#erps vlan 100
• console(config-erps)#ring enable
• console(config-erps)#port west te1/0/1
• console(config-erps)#port east te1/0/2
• console(config-erps)#protected vlan add 200,300,400
• console(config-erps)#rpl west neighbor
• console(config-erps)#exit
• console(config)#interface range TengigabitEthernet1/0/1-2
• console(config-if)#switchport mode trunk
• console(config-if)#switchport trunk allowed vlan add 100,200,300,400
• console(config-if)#switchport forbidden default-vlan
• console(config-if)#exit
• console(config)#spanning-tree bpdu filtering

Статус колец можно посмотреть командами

• console#show erps
• console#show erps vlan 10
• console#show erps vlan 100

Пример настройки:

Глобально включить security-suite:

2324B(config)#security-suite enable

Настроить на порту порог:

2324B(config)#interface gig0/1
2324B(config-if)#security-suite dos syn-attack 127 192.168.11.0 /24

127 - максимальное число подключений в секунду

Посмотреть security-suite можно командой show security-suite configuration.

2324B#show security-suite configuration

Security suite is enabled (Per interface rules are enabled).

Denial Of Service Protect:

Denial Of Service SYN-FIN Attack is enabled
Denial Of Service SYN Attack

Interface IP Address SYN Rate (pps)
-------------- -------------------- -----------------------
gi1/0/1 192.168.11.0/24 127

Martian addresses filtering
Reserved addresses: disabled
Configured addresses:

SYN filtering

Interface IP Address TCP port
-------------- ---------------------- --------------------

ICMP filtering

Interface IP Address
-------------- ----------------------

Fragmented packets filtering

Interface IP Address
-------------- ----------------------

2324B#

Настройка для версии 2.5.х

1) Создаем interface vlan для создания соседства

console(config)#interface vlan 10

console(config-if)#ip address 10.10.10.6 255.255.255.252

console(config-if)#exit

2) Настройки в режиме глобальной конфигурации

console(config)#router ospf enable

console(config)#router ospf area 4.4.4.4

console(config)#router ospf redistribute connected

console(config)#router ospf router-id 1.1.1.1

3) Настройка интерфейса ip

console(config)#interface ip 10.10.10.6

console(config-ip)#ospf

console(config-ip)#ospf area 4.4.4.4

console(config-ip)#exit

Настройка для версии  4.0.x

1) Создаем interface vlan для создания соседства

console(config)#interface vlan 10

console(config-if)#ip address 10.10.10.5 255.255.255.252

console(config-if)#exit

2) Настройки в режиме глобальной конфигурации

console(config)#router ospf 1

console(router_ospf_process)#network 10.10.10.5 area 4.4.4.4

console(router_ospf_process)#router-id 5.5.5.5

console(router_ospf_process)#exit

 Контроль работы протокола

Просмотр  ospf соседей  - sh ip ospf neighbor

Просмотр таблицы LSDB - show ip ospf database

Просмотр состяния ospf -  sh ip ospf

Настройка параметров ospf аутентификации

1) Настраиваем ключ для аутентификации

console(config)#key chain TEST_KEYCHAIN

(config-keychain)#key 1

(config-keychain-key)#key-string test

(config-keychain-key)#exit

(config-keychain)#exit

2) Добавляем ключ к аутентификации md5 по ospf

console(config)#interface ip 10.10.10.6

console(config-ip)ip ospf authentication message-digest

console(config-ip)#ip ospf authentication message-digest

console(config-ip)#ip ospf authentication key-chain TEST_KEYCHAIN

console(config-ip)#ip ospf authentication-key 1

console(config-ip)#ip ospf cost 1

console(config-ip)#exit

римечание: Всего можно сконфигурировать 64 экземпляра MSTP.

Пример настройки MSTP:

spanning-tree mode mst
!
spanning-tree mst configuration
instance 1 vlan 201,301
instance 2 vlan 99
instance 3 vlan 203,303
name test
exit

Примечание: По умолчанию все vlan'ы находятся в 0 instance.

При этом указанные порты не участвуют в передаче данных. Возможны две топологии синхронизирующихся устройств – кольцевая и линейная. Рекомендуется использовать кольцевую топологию для повышения отказоустойчивости стека.

Коммутаторы по умолчанию уже работают в режиме стека с UNIT ID 1

Настройка

console(config)#stack configuration links {fo1-4| te1-4 | gi9-12}

console(config)#stack configuration unit-id {1-8}

Конфигурация применится после сохранения настроек и перезагрузки

Подробней с настройкой стекирования  можно ознакомиться в "Руководстве по эксплуатации" раздел 4.4

Конфигурацию будем выполнять на базе коммутатора MES2324.

1.    Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

MES2324B(config)#tacacs-server host 192.168.10.5 key secret

2.    Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

MES2324B(config)#aaa authentication login authorization default tacacs local

Примечение: На коммутаторах серии 23xx, 33xx, 53xx используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 4.0.6 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке. На коммутаторах серии 1000, 2000, 3000 уже имеется этот функционал.

3.    Установить способ аутентификации при повышении уровня привилегий:

MES2324B(config)#aaa authentication enable authorization default tacacs enable

Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

4.    Создать учетную запись:

MES2324B(config)#username tester password eltex privilege 15

5.    Задать пароль на доступ в привилегированный режим:

MES2324B(config)#enable password eltex

6.  Разрешить ведение учета (аккаунта) для сессий управления.

MES2324B(config)#aaa accounting login start-stop group tacacs+

7.  Включить ведение учета введенных в CLI команд по протоколу tacacs+.

MES2324B(config)#aaa accounting commands stop-only group tacacs+

Примечание: По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

console# configure

console(config)# mac access-list extended test

 permit any any 8863 0000

 permit any any 8864 0000

 deny any any

Зайти в настройки нужного порта и применить ACL на входящий трафик

interfaces GigabitEthernet 1/0/x     - где x – номер порта

 service-acl input test

Данный ACL разрешит прохождение только PPPoE пакета.

Чтобы разрешить прохождение к аплинк портам, нужно настроить PPPoE Intermediate Agent

Включить работу PPPoE Intermediate Agent в глобальном конфиге

console(config)# pppoe intermediate-agent

Зайти в настройки настраиваемого порта и включить на нем работу PPPoE Intermediate Agent

interfaces GigabitEthernet 1/0/1

 pppoe intermediate-agent

Зайти в настройки аплинка и включить на нем работу PPPoE Intermediate в режиме trust

interfaces GigabitEthernet 1/0/y     - где y – номер аплинк порта

 pppoe intermediate-agent trust

Поддерживаемые значения EtherType представлены в руководстве пользователя приложение В

Инструкции есть у каждой модели коммутатора на сайте во вкладке «Файлы» Главная  > Каталог  > Ethernet коммутаторы  > Коммутаторы доступа 1G / 10G  > MES2324 Eltex.

https://eltexcm.ru/catalog/ethernet-kommutatory/kommutatory-agregacii-1g/mes2324.html

Возможны два алгоритма восстановления в зависимости от загрузчика:

Первый:

Подключить ноутбук с tftp-сервером. В корневую папку загрузить образ ПО

Ноутбук подключить ком-портом к коммутатору. Перезагрузить мес. Когда появится строка

Autoboot in 5 seconds...

требуется ввести пароль - eltex. После чего появится приглашение командной строки U-Boot'а.

Eltex >>

В консоли U-Boot'а выставить следующие переменные:

set ipaddr 192.168.16.157 //IP-адрес устройства, необходимо заменить на актуальный для рабочего места.

set serverip 192.168.16.159 //IP-адрес сервера, где находится файл образа ПО.

set rol_image_name mes5300a-5542-R3.ros // Заменить название на актуальное для текущей версии ПО. (скачать можно с сайта)

set bootcmd 'run bootcmd_tftp'

nand erase.chip

ubi part rootfs; ubi create rootfs

Начать загрузку образа ПО:

boot

Коммутатор начнет загрузку образа ПО с TFTP-сервера и последующий его запуск.

Второй:

Подключить ноутбук с tftp-сервером. В корневую папку загрузить образ ПО

Ноутбук подключить ком-портом к коммутатору. Перезагрузить мес. Когда появится строка

Press x to choose XMODEM...

необходимо нажать ctrl+shift+6, чтобы включить режим с выводом трассировок.

когда появится

Autoboot in 5 seconds...

требуется ввести пароль - eltex. После чего появится приглашение командной строки U-Boot'а.

Eltex >>

В консоли U-Boot'а выставить следующие переменные:

set ipaddr 192.168.16.157 //IP-адрес устройства, необходимо заменить на актуальный для рабочего места.

set serverip 192.168.16.159 //IP-адрес сервера, где находится файл образа ПО.

set rol_image_name mes5300a-5542-R3.ros // Заменить название на актуальное для текущей версии ПО. (скачать можно с сайта)

set bootcmd 'run bootcmd_tftp'

nand erase.chip

ubi part rootfs; ubi create rootfs

Начать загрузку образа ПО:

boot

Коммутатор начнет загрузку образа ПО с TFTP-сервера и последующий его запуск.

Для этого необходимо отключить изучение MAC адресов в VLAN.  Команда в CLI для отключения изучения MAC адресов во всех VLAN:

console(config)# no mac address-table learning vlan all

Команда в CLI для отключения изучения MAC адресов в данной VLAN:

console(config)# no mac address-table learning vlanvlan_id

Коммутаторы MES позволяют резервировать конфигурацию на TFTP-сервере по таймеру или при сохранении текущей конфигурации.

Настройка:

1) Включаем автоматическое резервирование конфигурации на сервере

console(config)# backup auto

2) Указываем сервер, на который будет производиться резервирование конфигурации.

console(config)# backup server tftp://10.10.10.1

3) Указываем путь расположения файла на сервере

console(config)# backup path backup.conf

Примечание: При сохранении к префиксу будет добавляться текущая дата и время в формате ггггммддччммсс.

4) Включаем сохранение истории резервных копий

console(config)# backup history enable

5) Указываем промежуток  времени, по истечении которого будет осуществляться автоматическое резервирование конфигурации, в минутах.

console(config)# backup time-period 500

6) Включаем резервирование конфигурации при сохранении пользователем конфигурации

console(config)# backup write-memory

Команды show backup и show backup history позволяют посмотреть информацию о настройках резервирования конфигурации и об удачных попытках резервирования на сервере.

Рассмотрим создание макроса на примере удаления порта из LAG.

Создать макрос можно командой:

macro name remove_g1_from_po1
config
interface gi1/0/24
no channel-group
switchport mode trunk
switchport trunk allowed vlan add 7,26,28,114,150,152,598-599,2794
@

Выполнение макроса можно запустить командой:

console# macro apply remove_g1_from_po1

Необходимо подключить коммутатор к компьютеру при помощи кабеля RS-232 (через порт «Console»).

Используя терминальную программу (например, HyperTerminal) создайте подключение, произведя  следующие настройки:

• выберете соответствующий последовательный порт.
• установите скорость передачи данных – 115200 бит/с.
• задайте формат данных: 8 бит данных, 1 стоповый бит, без контроля четности.
• отключите аппаратное и программное управление потоком данных.

Перезагрузите коммутатор и войдите в меню Startup, прервав загрузку нажатием клавиши <Esc> или <Enter> в течение первых двух секунд после появления сообщения автозагрузки:

Autoboot in 2 seconds - press RETURN or Esc. to abort and enter prom.

В появившемся меню выберете пункт«Password Recovery Procedure», нажав клавишу<2>.

Далее необходимо вернуться в меню Startup, нажав клавишу <Enter>,  и продолжить загрузку коммутатора, нажав клавишу <Esc>.

При подключении имя пользователя и пароль будут проигнорированы.

Для этого необходимо воспользоваться командой:

console# show fiber-ports optical-transceiver interface{tengigabitethernette_port}

Пример:

console# show fiber-ports optical-transceiver interface TengigabitEthernet1/0/1

Port        Temp    Voltage      Current     Output     Input      LOS
            [C]     [Volt]       [mA]        Power      Power
                                             [mWatt]    [mWatt]
------     ------  -------       -------     -------    -------    ---
te1/0/1     23      3.29         3.49        0.50       0.49        No

Temp - Internally measured transceiver temperature
Voltage - Internally measured supply voltage
Current - Measured TX bias current
Output Power - Measured TX output power in milliWatts
Input Power - Measured RX received power in milliWatts
LOS - Loss of signal
N/A - Not Available, N/S - Not Supported, W - Warning, E - Error

Transceiver information:
Vendor name: FANG HANG
Serial number: A85371140603
Part number: FH-SP851TCDL03
Vendor revision: V02
Connector type: LC
Type: SFP/SFP+
Compliance code: 10GBASE-SR
Laser wavelength: 850 nm
Transfer distance: 80 m
Diagnostic: supported

Для просмотра использовать команду:

console# show cpu input-rate detailed

Команда для просмотра статистики для всех интерфейсов:

console# show interfaces utilization

Для просмотра статистики на определенном интерфейсе необходимо воспользоваться командой с указанием интерфейса:

console# show interfaces utilization { tengigabitethernet te_port | port-channel group}

Команда, которая позволяет посмотреть статистику по пакетам на физическом интерфейсе

console# show interfaces counters [interface-id]

Например,

console# sh interfaces counters te 1/0/12

FCS Errors: 0

Принятые пакеты содержат ошибки контрольной суммы CRC

Single Collision Frames: 0

Количество кадров , принятых с единичной коллизией и впоследствии переданные успешно

Multiple Collision Frames: 0

Количество кадров , принятых больше, чем с одной коллизией и впоследствии переданные успешно

SQE Test Errors: 0

Количетство раз, когда принят SQE TEST ERROR.

Deferred Transmissions: 0

Количество кадров, для которых первая передача задерживается из-за занятости среды передачи

Late Collisionss: 0

Количество раз когда обнаружена Late Collisions

Carrier Sense Errors: 0

Количество раз, когда происходили ошибки из-за потери несущей при попытке передаче данных

Oversize Packets: 0

Количество принятых, кадров, превышающих максимально разрешенный размер кадра

Internal MAC Rx Errors: 0

Количество кадров, приём которых сопровождался внутренними ошибками на физическом уровне

Symbol Errors: 0

Количество раз, когда интерфейс не может интерпретировать принятый символ

 Received Pause Frames: 0

Количество принятых пакетов, содержащих pause-frame

Transmitted Pause Frames: 0

Количество переданных пакетов, содержащих pause-frame

Для просмотра использовать команду:

console# show tasks utilization

Данная операция выполняется с помощью функционала PROTOCOL-BASED VLAN.

Ниже приведен пример добавления vlan 100 для приходящего на порт ARP трафика.

vlan database

vlan 100

map protocol 0806 ethernet protocols-group 1

exit

!

interface TengigabitEthernet 1/0/1

 switchport mode general

 switchport general allowed vlan add 100 untagged

 switchport general map protocols-group 1 vlan 100

exit

Для этого необходимо в режиме глобального конфигурирования воспользоваться командой rate-limit

rate-limit vlan_id rate burst,

где

• vlan_id – номерVLAN;
• rate – средняя скорость трафика (CIR), кбит/с;
• burst – размер сдерживающего порога (ограничение скорости) в байтах.

Для режима trunk:

console(config-if)# switchport trunk allowed vlan remove all

Для режима general:

console(config-if)# switchport general allowed vlan remove all

Функция mac-based vlan позволяет определять принадлежность трафика к определённому vlan, основываясь на mac-адресе источника.

Рассмотрим самый простейший пример настройки mac-based vlan.

На ПК1 настроен адрес 192.168.1.1, на ПК2 192.168.1.2

Порт gigabitethernet 1/0/12 настроен в vlan 10

interface gigabitethernet1/0/12
switchport access vlan 10

Для ПК1 настроим перенаправление трафика на основе MAC address

Создаем правило, где mac ПК1 -  f4:f2:6d:03:42:31,  40 - битовая маска, macs-group 1 - идентификатор группы

vlan database
vlan 10
  map mac f4:f2:6d:03:42:31 40 macs-group 1
exit

Настраиваем порт interface gigabitethernet1/0/11

interface gigabitethernet1/0/11
switchport general map macs-group 1 vlan 10
switchport mode general
switchport general allowed vlan add 10 untagged

В результате  настроек ПК1 и ПК2 окажутся в одном vlan 10.

С помощью данной функции можно  предоставить с порта несколько услуг, например, телефоную и передачу данных.

Пример настройки vlan 69 - телефония, vlan 112 - передача данных, macs-group 1 - группа mac адресов телефонов

vlan database
vlan 112,69
   map mac 00:26:1e:00:00:00 32 macs-group 1
exit

interface gigabitethernet 1/0/10
switchport mode general
switchport general allowed vlan add 69,112 untagged
switchport general map macs-group 1 vlan 69
switchport general pvid 112
exit

Данная функция позволяет на основе сконфигурированных правил фильтрации по номерам внутренних VLAN (Customer VLAN) производить добавление внешнего SPVLAN (Service Provider’s VLAN), подменять Customer VLAN, а также запрещать прохождение трафика.

!!! Наличие хотя бы одного правила Selective Q-in-Q на интерфейсе запрещает включение функции логирования широковещательного шторма на этом интерфейсе.

Рассмотрим несколько типовых примеров настройки SQinQ

1) Задача: пропустить vlan 31 без изменения, на остальные vlan, приходящие в порт 11 добавить метку 30

interface gigabitethernet1/0/11
switchport mode general
switchport general allowed vlan add 31 tagged
switchport general allowed vlan add 30 untagged
selective-qinq list ingress permit ingress_vlan 31
selective-qinq list ingress add_vlan 30
exit
!
interface gigabitethernet1/0/12
switchport mode trunk
switchport trunk allowed vlan add 30-31
exit

2) Для vlan 68,456,905 добавить метку 3. Для vlan 234,324,657 добавить метку 4

interface gigabitethernet 1/0/1
switchport mode general
switchport general allowed vlan add 3,4 untagged
selective-qinq list ingress add_vlan 3 ingress_vlan 68,456,905
selective-qinq list ingress add_vlan 4 ingress_vlan 234,324,657
exit

3) Перемаркировка влан. Для входящего трафика vlan 856 -> vlan 3, vlan 68 -> vlan 4. Для исходящего трафика vlan 3 -> vlan 856, vlan 4 -> vlan 68

interface gigabitethernet 1/0/8
switchport mode general
switchport general allowed vlan add 3,4 tagged
selective-qinq list ingress override_vlan 3 ingress_vlan 856
selective-qinq list ingress override_vlan 4 ingress_vlan 68
selective-qinq list egress override_vlan 856 ingress_vlan 3
selective-qinq list egress override_vlan 68 ingress_vlan 4
exit

4) Для всего трафика приходящего на порт 11 добавить метку 30

interface gigabitethernet1/0/11
switchport mode general
switchport general allowed vlan add 30 untagged
selective-qinq list ingress add_vlan 30
exit

или

interface gigabitethernet 1/0/11
switchport mode customer
switchport customer vlan 30
exit

Данный механизм позволяет устройству отслеживать закольцованные порты. Петля на порту обнаруживается путём отсылки коммутатором фрейма с адресом назначения, совпадающим с одним из MAC-адресов устройства.

настройка loopbackdetection возможна как на порту, так и в VLAN

Пример конфигурирования при настройке на порту

Настройка позволяет защитить коммутатор от петли между портами коммутатора

• Включить механизм обнаружения петель глобально для коммутатора:

console(config)# loopback-detection enable

• Включить механизм обнаружения петель на портах:

console(config)# interface range GigabitEthernet1/0/1-24

console (config-if-range)# loopback-detection enable

Широковещательный шторм – это размножение широковещательных сообщений в каждом узле, которое приводит к лавинообразному росту их числа и парализует работу сети. Коммутаторы MES имеют функцию, позволяющую ограничить скорость передачи широковещательных кадров, принятых коммутатором.

Пример настройки.

Перейти в режим конфигурирования интерфейса .

Включить функцию. Ограничения настраиваются либо при помощи указания полосы пропускания в kbps, либо в процентах от полосы пропуская - level

console(config)# interface tengigabitethernet 1/0/1

console(config-if)# storm-control broadcast level 2

console(config-if)# storm-control broadcast kbps 8500

Устройство поддерживает два режима работы группы портов (port-channel) – статическая группа и группа, управляемая по протоколу LACP.

Рассмотрим настройку статических групп.

Необходимо выполнить следующее:
1) Перейти в режим конфигурирования порта:

console(config)# interface TengigabitEthernet 1/0/2

2) Настроить статическую группу:

console(config-if)# channel-group 1 mode on

, где

1- Номер группы
On – добавить порт в статическую группу

Примечание: В port-channel можно добавлять порты только одного типа.

Рассмотрим настройку LACP-групп.

Необходимо выполнить следующее:
1) Перейти в режим конфигурирования порта:

console(config)# interface TengigabitEthernet 1/0/2

2) Настроить LACP-группу:

console(config-if)# channel-group 1 mode auto

, где

1- Номер группы
auto – добавить порт в LACP группу в режиме active.

Примечание: В зависимости от типа портов в группе (fastethernet/gigabitethernet/tengigabitethernet) рекомендуется предварительно настроить на соответствующем port-channel скорость. Т.е если в port-channel 1 будут порты tengigabitethernet, следовательно выполнить такую настройку на port-channel 1:

console(config-if)# interface Port-Channel 1
console(config-if)# speed 10000

На коммутаторе MES можно выбрать следующие алгоритмы балансировки:

• src-dst-mac-ip — балансировка основана на MAC адресе источника, MAC адресе назначения, IP адресе источника и IP адресе назначения.

• src-dst-mac — режим по умолчанию, балансировка основана на MAC адресе источника, MAC адресе назначения

Алгоритм балансировки выбирается командой:

 console(config)# Port-Channel load-balance

Алгоритм работы балансировки src-dst-mac-ip

IP source address (c 0 по 5 бит) операция XOR IP source address (c 16 по 21 бит) операция XOR IP destination address (с 0 по 5 бит) операция XOR IP destination address (c 16 по 21 бит) операция XOR source MAC (с 0 по 5 бит) операция XOR destination MAC (с 0 по 5 бит) получаем HASH. Над HASH выполняем операцию MOD X (x - кол-во портов в LAG). Получаем Index порта в LAG.

Алгоритм работы балансировки src-dst-mac:

source MAC (с 0 по 5 бит) операция XOR destination MAC (с 0 по 5 бит) получаем HASH. Над HASH выполняем операцию MOD х (x - кол-во портов в LAG). Получаем Index порта в LAG.

Способность поддерживать передачу сверхдлинных кадров позволяет передавать данные меньшим числом пакетов. Это снижает объем служебной

информации, время обработки и перерывы. Поддерживаются пакеты размером до 10К.

Пример настройки:

• в режиме глобального конфигурирования разрешить работать с фреймами большого размера командой:

console(config)# port jumbo-frame

• сохранить конфигурацию и перезагрузить коммутатор.

На всех линейках коммутаторов mes доступен функционал errdisable.  Данная функция позволяет восстановить интерфейс, если тот был отключен по какой-либо причине. Причины могут быть разные,  хх  можно посмотреть командой:

console# show errdisable recovery

Timer interval: 300 Seconds

        Reason                          Automatic Recovery
----------------------            ------------------------------
loopback_detection                            Disable
port-security                                 Disable
dot1x-src-address                             Disable
acl-deny                                      Disable
stp-bpdu-guard                                Disable
stp-loopback-guard                            Disable
udld                                          Disable
storm-control                                 Disable
link-flapping                                 Enable

Из вывода видно, что в каких-то причинах защита errdisable уже включена по умолчанию. Рассмотрим пример.

На порту gig0/2 настроим защиту spanning-tree bpduguard. С данной настройкой, если со встречного устройства прилетит bpdu, порт отключится по errdisable:

console(config-if)# do sh run int te 1/0/2
interface te 1/0/2
spanning-tree bpduguard enable
switchport mode trunk
switchport trunk allowed vlan add 100,111-112
!

В лог выведется соответствующее сообщение:

consoe(config-if)#09-Nov-2018 14:39:38 %STP-W-BPDUGRDPRTSUS: te 1/0/2 suspend by BPDU guard.
09-Nov-2018 14:39:38 %LINK-W-PORT_SUSPENDED: Port te 1/0/2 suspended by stp-bpdu-guard

Также заблокированные интерфейсы по errdisable можно посмотреть командой:

console# show errdisable interfaces

Interface             Reason
-------------          ------------------
te1/0/2               stp-bpdu-guard

По умолчанию автоматическое восстановление интрефейса отключено. Можно интерфейс поднять вручную командой:

console# set interface active te 1/0/2

Либо настроить автоматическое восстановление:

console(config)# errdisable recovery cause stp-bpdu-guard

Интерфейс поднимется через 300 секунд (по умолчанию) после падения. Данный таймер можно изменить, минимальное значение 30 секунд:

console(config)# errdisable recovery interval
<30-86400> Specify the timeout interval.

Протокол мониторинга сети (RMON) является расширением протокола SNMP, позволяя предоставить более широкие возможности контроля сетевого трафика. Основное отличие RMON от SNMP состоит в том, что rmon-агенты могут самостоятельно осуществлять сбор и обработку данных. Информация, собранная и обработанная агентом, передается на сервер.

1)    Первоначально необходимо настроить условие выдачи аварийного сигнала rmon alarm.

Примечание: alarm - периодическое извлечение статистических выборок из переменных в датчике и их сравнение с заранее выбранными пороговыми значениями. Если наблюдаемые значения выходят за границы пороговых, генерируется событие.

Настроим условие: На интерфейсе gigabitethernet0/11 при превышении порога InUcastPkts (OID: 1.3.6.1.2.1.2.2.1.11) в 200 пакетов, сгенерировать событие trap.

console(config)# rmon alarm 1 1.3.6.1.2.1.2.2.1.11.59 5 200 100 1 2 owner TEST_SW

По порядку слева направо опишу значение параметров в команде:

•    1 – index аварийного события;
•    1.3.6.1.2.1.2.2.1.11.1 – OID;
•    5 - интервал, в течение которого данные отбираются и сравниваются с восходящей и нисходящей границами;
•    200 - rthreshold – восходящая граница;
•    100 - fthreshold – нисходящая граница;
•    1 - revent – индекс события, которое используется при пересечении восходящей границы;
•    2 - fevent – индекс события, которое используется при пересечении нисходящей границы;
•    Owner – имя создателя аварийного события;

2)    Далее необходимо настроить событие для случая пересечения верхней границы в системе удаленного мониторинга:

console(config)# rmon event 1 trap community test_community description "On  Gig0/11 counter inUnPackets > 200" owner TEST_SW
•    1 – индекс события;
•    Trap - тип уведомления, генерируемого устройством по этому событию;
•    community - строка сообщества SNMP для пересылки trap;
•    description - описание события;
•    Owner – имя создателя аварийного события;

3)    Также необходимо настроить события для случая пересечения нижней границы в системе удаленного мониторинга:
console(config)# rmon event 2 trap community test_community description "On  Gig0/11 counter inUnPackets < 100" owner TEST_SW

Примечание: Индексы событий  rmon event, указанные в rmon alarm (revent, fevent) должны совпадать с индексами, указанными в rmon event.

Настройка синхронизации времени производится следующими командами:

console(config)# clock source sntp

console(config)# sntp unicast client enable

console(config)# sntp unicast client poll

console(config)# sntp server 91.226.136.136 poll

Настройка синхронизации времени с аутентификацией:

console(config)# clock source sntp

console(config)# encrypted sntp authentication-key 1 md5 v3NgLjCb1JzsRzsi3NoK0m7mOIi/wjnrsMvFoJhOGMk=

console(config)# sntp trusted-key 1

console(config)# sntp authenticate

console(config)# sntp unicast client enable

console(config)# sntp unicast client poll

console(config)# sntp server 192.168.10.5 poll key 1

Системные журналы позволяют вести историю событий, произошедших на устройстве, а также контролировать произошедшие события в реальном времени. В журнал заносятся события семи типов: чрезвычайные, сигналы тревоги, критические и не критические ошибки, предупреждения, уведомления, информационные и отладочные.

console(config)# logging host {ip_address |host} [port port] [severity level] [facility facility] [description text]

Пример: logging host 192.168.1.1 severity debugging

Команда включает передачу аварийных и отладочных сообщений на

удаленный SYSLOG сервер 192.168.1.1.

- ip_address– IPv4 или IPv6-адрес SYSLOG-сервера;

- host – сетевое имя SYSLOG-сервера;

- port – номер порта для передачи сообщений по протоколу

SYSLOG;

- level – уровень важности сообщений, передаваемых на

SYSLOG-сервер;

- facility – услуга, передаваемая в сообщениях;

- text – описание SYSLOG-сервера.

Примечание: можно настроить несколько Syslog-серверов.

Функция маршрутизации многоадресного трафика IGMP Proxy дает возможность коммутатору используя информацию, получаемую при обработке сообщений протокола IGMP, распознавать сведения о принадлежности интерфейсов к многоадресным группам и осуществлять на основе этих данных пересылку многоадресных данных между сетями.

Данный пример описывает настройку функции IGMP Proxy на коммутаторе.

• в качестве интерфейса к вышестоящей сети 10.1.0.0 использовать VLAN 100.
• в качестве интерфейсов к нижестоящим сетям 10.2.0.0 и 10.3.0.0 использовать VLAN 101 и 102 соответственно.

Пример

console# configure

console (config)# vlan 100-102

console (config)# ip multicast-routing igmp-proxy

console (config)# interface vlan 100

console (config-if)# ip address 10.1.0.1 /24

console (config-if)# exit

console (config)# interface vlan 101

console (config-if)# ip igmp-proxy vlan 100

console (config-if)# ip address 10.2.0.1 /24

console (config-if)# exit

console (config)# interface vlan 102

console (config-if)# ip igmp-proxy vlan 100

console (config-if)# ip address 10.3.0.1 /24

console (config-if)# exit

Функция IGMP Snooping используется в сетях групповой рассылки. Основной задачей IGMP Snooping является предоставление многоадресного трафика только для тех портов, которые запросили его.

Пример настройки

• Включить фильтрацию многоадресных данных:

console(config)# bridge multicast filtering

• Настроить VLAN для передачи многоадресных данных (VID1000):

console(config)# vlan database

console(config-vlan)# vlan 1000

console(config-vlan)# exit

• Настроить порты, через которые разрешено передавать многоадресные данные, например, te 1/0/1-2:

console(config)# interface range te 1/0/1-2

console(config-if)# switchport mode trunk

console(config-if)# switchport trunk allowed vlan add 1000

console(config-if)# exit

• Настроить igmpsnooping глобально и на VLAN интерфейсах:

console(config)# ip igmp snooping

console(config)# ip igmp snooping vlan 1000

PIM — протокол многоадресной маршрутизации для IP-сетей, созданный для решения проблем групповой маршрутизации. PIM базируется на традиционных маршрутных протоколах (например, Border Gateway Protocol), вместо того, чтобы создавать собственную сетевую топологию. PIM использует unicast-таблицу маршрутизации для проверки RPF. Эта проверка выполняется маршрутизаторами, чтобы убедиться, что передача многоадресного трафика выполняется по пути без петель.

1.  Произвести настройку сетевых параметров на ПК.

РС2 – ip address 10.3.30.2/24 gateway 10.3.30.1 - Multicast Server

РС1 – ip address 10.2.0.2/24 gateway 10.2.0.1 - Client

       2. Настроить на коммутаторах VLAN, IP- адреса, порты:

 SW1:

vlan database

 vlan 3,30

exit

!

hostname SW1

!

interface tengigabitethernet1/0/11

 switchport mode trunk

 switchport trunk allowed vlan add 30

 switchport forbidden default-vlan

exit

!

interface tengigabitethernet1/0/23

 switchport access vlan 3

exit

!

interface vlan 3

 ip address 10.2.0.1 255.255.255.0

exit

!

interface vlan 30

 ip address 3.0.0.1 255.255.255.0

exit

SW2:

vlan database

 vlan 4,30

exit

!

hostname SW2

!

interface tengigabitethernet1/0/11

 switchport mode trunk

 switchport trunk allowed vlan add 30

 switchport forbidden default-vlan

exit

!

interface tengigabitethernet1/0/12

 switchport access vlan 4

exit

!

interface vlan 4

 ip address 10.3.30.1 255.255.255.0

exit

!

interface vlan 30

 ip address 3.0.0.2 255.255.255.0

exit

         3. Настроить протокол PIM на SW1, SW2:

SW1:

ip multicast-routing pim

!

interface vlan 3

  ip pim

  ip pim join-prune-interval 10

exit

!

interface vlan 30

  ip pim

  ip pim join-prune-interval 10

exit

!

ip pim dm range 224.100.0.0/24

SW2:

ip multicast-routing pim

!

interface vlan 4

 ip pim

  ip pim join-prune-interval 10

exit

!

interface vlan 30

 ip pim

  ip pim join-prune-interval 10

exit

!

ip pim dm range 224.100.0.0/24

        4.     Настроить любой один из протоколов динамической маршрутизации (OSPF/RIP/BGP), либо статические маршруты

SW1:

router bgp 64700

 bgp router-id 1.1.1.1

 address-family ipv4 unicast

  redistribute connected

 exit

 !

 neighbor 3.0.0.2

  remote-as 64700

  address-family ipv4 unicast

  exit

 exit

exit

SW2:

router bgp 64700

 bgp router-id 2.2.2.2

 address-family ipv4 unicast

  redistribute connected

 exit

 !

 neighbor 3.0.0.1

  remote-as 64700

  address-family ipv4 unicast

  exit

 exit

exit

        5. Проверить соседство  PIM и наличие всех маршрутов в таблице маршрутизации.

show ip pim neighbor

show ip bgp neighbor

       6. Проверить  наличия записей (*,G), (S,G) после запуска мультикаста и клиентов

show ip mroute

PIM — протокол многоадресной маршрутизации для IP-сетей, созданный для решения проблем групповой маршрутизации. PIM базируется на традиционных маршрутных протоколах (например, Border Gateway Protocol), вместо того, чтобы создавать собственную сетевую топологию. PIM использует unicast-таблицу маршрутизации для проверки RPF. Эта проверка выполняется маршрутизаторами, чтобы убедиться, что передача многоадресного трафика выполняется по пути без петель.

RP (rendezvous point) — точка рандеву, на которой будут регистрироваться источники многоадресных потоков и создавать маршрут от источника S (себя) до группы G: (S,G).

BSR (bootsrtap router) — механизм сбора информации о RP кандидатах, формировании списка RP для каждой многоадресной группы и отправка списка в пределах домена. Конфигурация многоадресной маршрутизации на базе IPv4.

1.  Произвести настройку сетевых параметров на ПК.

РС2 – ip address 10.3.30.2/24 gateway 10.3.30.1 - Multicast Server

РС1 – ip address 10.2.0.2/24 gateway 10.2.0.1 - Client

       2. Настроить на коммутаторах VLAN, IP- адреса, порты:

 SW1:

vlan database

 vlan 3,30

exit

!

hostname SW1

!

interface tengigabitethernet1/0/11

 switchport mode trunk

 switchport trunk allowed vlan add 30

 switchport forbidden default-vlan

exit

!

interface tengigabitethernet1/0/23

 switchport access vlan 3

exit

!

interface vlan 3

 ip address 10.2.0.1 255.255.255.0

exit

!

interface vlan 30

 ip address 3.0.0.1 255.255.255.0

exit

SW2:

vlan database

 vlan 4,30

exit

!

hostname SW2

!

interface tengigabitethernet1/0/11

 switchport mode trunk

 switchport trunk allowed vlan add 30

 switchport forbidden default-vlan

exit

!

interface tengigabitethernet1/0/12

 switchport access vlan 4

exit

!

interface vlan 4

 ip address 10.3.30.1 255.255.255.0

exit

!

interface vlan 30

 ip address 3.0.0.2 255.255.255.0

exit

         3. Настроить протокол PIM на SW1, SW2:

SW1:

ip multicast-routing pim

!

interface vlan 3

  ip pim

exit

!

interface vlan 30

  ip pim

exit

!

ip pim rp-address 3.0.0.2 224.100.0.0/24

SW2:

ip multicast-routing pim

!

interface vlan 4

 ip pim

exit

!

interface vlan 30

 ip pim

exit

!

ip pim rp-address 3.0.0.2 224.100.0.0/24

        4.     Настроить любой один из протоколов динамической маршрутизации (OSPF/RIP/BGP), либо статические маршруты

SW1:

router bgp 64700

 bgp router-id 1.1.1.1

 address-family ipv4 unicast

  redistribute connected

 exit

 !

 neighbor 3.0.0.2

  remote-as 64700

  address-family ipv4 unicast

  exit

 exit

exit

SW2:

router bgp 64700

 bgp router-id 2.2.2.2

 address-family ipv4 unicast

  redistribute connected

 exit

 !

 neighbor 3.0.0.1

  remote-as 64700

  address-family ipv4 unicast

  exit

 exit

exit

Проверка соседства  PIM

SW1# sh ip pim neighbor

SW2# sh ip pim neighbor

Также необходимо проверить наличие всех маршрутов в таблице маршрутизации.

Проверка  наличия записей (*,G), (S,G) после запуска мультикаста и клиентов:

console_SW1# sh ip mroute

IP Multicast Routing Table

Flags: D - Dense, S - Sparse, X - IGMP Proxy, s - SSM Group,

       C - Connected, L - Local, R - RP-bit set, F - Register flag,

       T - SPT-bit set, I - Received Source Specific Host Report

Timers: Uptime/Expires

(*, 224.100.0.1), uptime: 00:00:24, expires: never, RP 3.0.0.2, Flags: SL

  Incoming interface: vlan 30, RPF neighbor 3.0.0.2

  Outgoing interface list: vlan 3

(10.3.30.2, 224.100.0.1), uptime: 00:00:24, expires: 00:03:06, Flags: STR

  Incoming interface: vlan 30, RPF neighbor 3.0.0.2

  Outgoing interface list: vlan 3

console_SW2# sh ip mroute

IP Multicast Routing Table

Flags: D - Dense, S - Sparse, X - IGMP Proxy, s - SSM Group,

       C - Connected, L - Local, R - RP-bit set, F - Register flag,

       T - SPT-bit set, I - Received Source Specific Host Report

Timers: Uptime/Expires

(*, 224.100.0.1), uptime: 00:00:04, expires: never, RP 3.0.0.2, Flags: S

  Incoming interface: Null, RPF neighbor 3.0.0.2

  Outgoing interface list: vlan 30

(10.3.30.2, 224.100.0.1), uptime: 00:01:09, expires: 00:02:21, Flags: STR

  Incoming interface: vlan 4, RPF neighbor 0.0.0.0

  Outgoing interface list: vlan 30

PIM Source-Specific Multicast (PIM-SSM) — это вариант протокола PIM, который основан на PIM-SM и работает вместе с IGMPv3.

IGMPv3 способен отправлять от клиента запрос на присоединение не только к определенной группе, но и на получение пакетов от определенного источника. PIM-SSM указывает какие группы в мультикаст-таблице маршрутизации будут обслуживаться как SSM-группы.

Так как уже из запроса клиента известно рассылку от какого источника и какой группы хочет получать клиент, то PIM-SSM работает с использованием только SPT-деревьев.

Для SSM выделен специальный диапазон IP-адресов: 232.0.0.0/8.

IGMPv3 и MLDv2 поддерживают SSM в чистом виде.
IGMPv1/v2, MLDv1 не поддерживают SSM, но имеет место такое понятие, как SSM Mapping

На коммутаторах для поддержки SSM включается режим PIM SSM:

console(config)# ip pim ssm default

На коммутаторах в таблице не будет записей (*, G), только (S, G).

Протокол RADIUS используется для аутентификации, авторизации и учета. Сервер RADIUS использует базу данных пользователей, которая содержит данные проверки подлинности для каждого пользователя. Таким образом, использование протокола RADIUS обеспечивает дополнительную защиту при доступе к ресурсам сети, а также при доступе к самому коммутатору.

1.    Для начала необходимо указать ip-адрес radius-сервера и указать key:

console(config)# radius-server host 192.168.10.5 key test

2.    Далее установить способ аутентификации для входа в систему по протоколу radius:

console(config)# aaa authentication login authorization default radius local

3.    Установить способ аутентификации при повышении уровня привилегий:

console(config)# aaa authentication enable authorization default radius enable

Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

4.    Создать учетную запись:

console(config)# username tester password eltex privilege 15

5.    Задать пароль на доступ в привилегированный режим:

console(config)# enable password eltex

Примечание:  По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

На коммутаторах MES есть возможность настроить ssh-авторизацию по ключам, помимо  подключения по логину/паролю. Ниже представлены примеры настройки для серий MES5312/5316A/5324A/5332A.

Пример настройки для MES5312/5316A/5324A/5332A:

username tester password encrypted ab4d8d2a5f480a137067da17100271cd176607a1 privilege 15

ip ssh server
ip ssh pubkey-auth auto-login
crypto key pubkey-chain ssh
user-key tester rsa
key-string row AAAAB3NzaC1yc2EAAAADAQABAAAAgQD0rxRFG2cN
key-string row uHv0Q93p1cVfghC/wNtNvVPkE99t7Doq2tYozTh2
key-string row xxJCiGtCuvn+5ipKyVKWua//bRA33M8Zvl2+93jG
key-string row WYb3aR2p01AfalsyNyz9+230Ld86YcUF
key-string row 0aobdk61tPcjdAKQhqQGfc5/yO7JiBMvLOmIpGH/
key-string row 3Nl5nv+kRQ==
exit
exit

Обращаю внимание, что необходимо создать пользователя.  Ключ (user-key) привязывается к созданному пользователю (tester). Соответсвенно имена должны быть идентичны.  По умолчанию создан пользователь admin. Можно создать user-key относительно дефолтного пользователя.

PC@pc-VirtualBox:~/.ssh$ ssh tester@192.168.10.89

console#   sh ip ssh
SSH Server enabled. Port: 22
RSA key was generated.
DSA(DSS) key was generated.

SSH Public Key Authentication is enabled with auto-login.
SSH Password Authentication is enabled.

Active incoming sessions:

IP address         SSH username    Version    Cipher      Auth Code
----------------- -------------- ----------- ----------- --------------
192.168.10.68       tester       SSH-2.0-Ope aes128-cbc   hmac-sha1
nSSH_7.2p2
Ubuntu-4ubu
ntu2.2

Функция защиты IP-адреса (IP Source Guard) предназначена для фильтрации трафика, принятого с интерфейса, на основании таблицы соответствий DHCP snooping и статических соответствий IP Source Guard. Таким образом, IP Source Guard позволяет бороться с подменой IP-адресов в пакетах.

Поскольку функция контроля защиты IP-адреса использует таблицы соответствий DHCP snooping, имеет смысл использовать данную функцию, предварительно настроив и включив DHCP snooping.

Пример настройки

• Включить функцию защиты IP-адреса для фильтрации трафика на основании таблицы соответствий DHCP snooping и статических соответствий IP Source Guard. Интерфейс в 1-й группе VLAN:

console(config)# ip dhcp snooping

console(config)# ip dhcp snooping vlan 1

console(config)# ip source-guard

• Создать статическую запись в таблице соответствия для интерфейса, например, для Tengigabitethernet 1/0/1: IP-адрес клиента – 192.168.1.210, его MAC-адрес – 00:60:70:4A:AB:AF:

console(config)# ip source-guard binding 00:60:70:4A:AB:AF 1 192.168.1.210 Tengigabitethernet 1/0/1

• Включить функцию защиты IP-адреса для интерфейса Tengigabitethernet 1/0/1:

console(config-if)# ip source-guard

На коммутаторах mes реализован функционал security-suite. Используя security-suite можно настроить порог syn-запросов на определенный ip-адрес/подсеть с целью защиты от syn-атак.

Пример настройки:

Глобально включить security-suite:

console(config)# security-suite enable

Настроить на порту порог:

console(config)# interface te 1/0/1
console(config-if)# security-suite dos syn-attack 200 192.168.11.0 /24

200 - максимальное число подключений в секунду

Посмотреть security-suite можно командой show security-suite configuration.

console# show security-suite configuration

Security suite is enabled (Per interface rules are enabled).
Denial Of Service Protect:
Denial Of Service SYN-FIN Attack is enabled
Denial Of Service SYN Attack

Interface      IP Address             SYN Rate (pps)
-------------- -------------------- -----------------------
te1/0/1        192.168.11.0/24         200

Martian addresses filtering
Reserved addresses: disabled
Configured addresses:

SYN filtering

Interface IP Address TCP port
-------------- ---------------------- --------------------

ICMP filtering

Interface IP Address
-------------- ----------------------

Fragmented packets filtering

Interface IP Address
-------------- ----------------------

Доступ к коммутатору можно ограничить при помощи Management ACL.

Ниже приведен пример ограничения доступа по IP-адресу источника (IP 192.168.1.12).

1. Создать Management ACL с указанием IP-адреса источника:

console# configure
console(config)# management access-list IP
console(config-macl)# permit ip-source 192.168.1.12
console(config-macl)# exit

2. Применить созданный Management ACL:

console(config)# management access-class IP

Для просмотра информации по созданным и примененным листам необходимо воспользоваться командами show:

console# show management access-list
IP
----
permit ip-source 192.168.1.12
! (Note: all other access implicitly denied)

console-only
------------
deny
! (Note: all other access implicitly denied)

console# show management access-class
Management access-class is enabled, using access-list IP

Для этого необходимо в режиме настройки Ethernet интерфейса или группы портов выполнить следующую команду:

service-acl input MAC-ACL IPv4-ACL

, где

• MAC-ACL – имя списка ACLна базе MAC;
• IPv4-ACL – имя списка ACLна базе IPv4.

Для настройки максимального количества MAC адресов, которое может изучить порт, необходимо перейти в режим конфигурирования интерфейса и выполнить следующие настройки:

• Установить режим ограничения изучения максимального количества MAC-адресов:

console(config-if)# port security mode max-addresses

• Задать максимальное количество адресов, которое может изучить порт, например, 1:

console(config-if)# port security max 1

• Включить функцию защиты на интерфейсе:

console(config-if)# port security

BGP (Border Gateway Protocol – протокол граничного шлюза) является протоколом маршрутизации между автономными системами (AS). Основной функцией BGP-системы является обмен информацией о доступности сетей с другими системами BGP. Информация о доступности сетей включает список автономных систем (AS), через которые проходит эта информация. BGP является протоколом прикладного уровня и функционирует поверх протокола транспортного уровня TCP (порт 179). После установки соединения передаётся информация обо всех маршрутах, предназначенных для экспорта. В дальнейшем передаётся только информация об изменениях в таблицах маршрутизации.

Функционал BGP на коммутаторах MES23XX/33XX/MES5324 предоставляется по лицензии. Для получения лицензии нужно обратиться в коммерческий отдел.

Рассмотрим настройку BGP на примере вышеприведенной схемы:

1)Настроить на коммутаторах VLAN, порты:

SW1:

Отключаем STP, настраиваем фильтрацию BPDU-сообщений:

console(config)# no spanning-tree
console(config)# spanning-tree bpdu filtering

Добавляем VLAN во vlan database:

console(config)# vlan database
console(config)# vlan 30

Настраиваем порты, добавляем VLAN в разрешенные, запрещаем прохождение дефолтного VLAN для избежания петли:

console(config)# interface tengigabitethernet1/0/11
console(config-if)# switchport mode trunk
console(config-if)# switchport trunk allowed vlan add 30
console(config-if)# switchport forbidden default-vlan

2)Настраиваем IP-адреса на VLAN:

console(config)# interface vlan 30
console(config-if)# ip address 3.0.0.1 255.255.255.0

SW2:

console(config)# no spanning-tree
console(config)# spanning-tree bpdu filtering

console(config)# vlan database
console(config)# vlan 30

console(config)# interface tengigabitethernet1/0/11
console(config-if)# switchport mode trunk
console(config-if)# switchport trunk allowed vlan add 30
console(config-if)# switchport forbidden default-vlan

console(config)# interface vlan 30
console(config-if)# ip address 3.0.0.2 255.255.255.0

3)Настроить BGP на коммутаторах в соответствующих AS:

SW1:

Включаем маршрутизацию по протоколу BGP. Задаем идентификатор AS и переходит в режим её конфигурирования.

console(config)# router bgp 64700

Задаем идентификатор BGP-маршрутизатора

console(router-bgp)# bgp router-id 1.1.1.1

Указываем тип IPv4 Address Family и переходим в режим её конфигурирования

console(router-bgp)# address-family ipv4 unicast

Включаем редистрибьюцию connected-сетей в BGP

console(router-bgp-af)# redistribute connected

Добавляем BGP-соседа и переходим в режим его конфигурирования

console(router-bgp)# neighbor 3.0.0.2

Задаём номер автономной системы, в которой находится BGP-сосед

console(router-bgp-nbr)# remote-as 64701

Указывает тип IPv4 Address Family для BGP-соседа (по умолчанию активен тип IPv4 AF глобально и для соседей)

console(router-bgp-nbr)# address-family ipv4 unicast

Для SW2 настраивается аналогично.

router bgp 64701
bgp router-id 2.2.2.2
address-family ipv4 unicast
redistribute connected
exit
!
neighbor 3.0.0.1
remote-as 64700
address-family ipv4 unicast
exit
exit

Примечания:

1)Для подмены значения атрибута NEXT_HOP на локальный адрес маршрутизатора используется команда

console(router-bgp-nbr)# next-hop-self

Настройка актуальна при приеме маршрута от eBGP-соседа из другой AS и дальнейшей отправке этого маршрута внутри AS другим iBGP-соседям.

Диагностика протокола BGP

show ip bgp - таблица BGP-маршрутов

show ip bgp neighbor -  отображение информации о настроенных BGP-соседях

clear ip bgp - переустанавливает соединения с BGP-соседями, очищая принятые от них маршруты.

Multicast BGP позволяет разделить трафик Unicast и Multicast и пустить его по разным маршрутам.

В случае использования mBGP создается отдельная таблица маршрутизации для мультикаст-трафика.

Пример настройки SW1 для данной схемы:

Отключаем STP, добавляем vlan в database, настраиваем порты и IP-адреса, включаем PIM

console(config)# no spanning-tree
console(config)# vlan 10,20

console(config)# interface tengigabitethernet1/0/1
console(config-if)# switchport access vlan 10

console(config)# interface tengigabitethernet1/0/2
console(config-if)# switchport access vlan 20

console(config)# interface vlan 10
console(config-if)# ip address 1.1.1.1 255.255.255.252
console(config-if)# ip pim

console(config)# interface vlan 20
console(config-if)# ip address 2.2.2.1 255.255.255.252
console(config-if)# ip pim

console(config)# interface loopback 1
console(config-if)# ip address 4.4.4.4 255.255.255.255

Включаем PIM глобально
console(config)#  ip multicast-routing pim

Настраиваем BGP

console(config)# router bgp 64100
console(config-bgp)# bgp router-id 4.4.4.4

Включаем Unicast и Multicast AF глобально для BGP

console(config-bgp)# address-family ipv4 unicast
console(config-bgp-af)# exit

console(config-bgp)# address-family ipv4 multicast
console(config-bgp-af)# exit

Настраиваем соседей

console(config-bgp)# neighbor 1.1.1.2
console(config-bgp-nbr)# remote-as 64100
console(config-bgp-nbr)# update-source vlan 10

Включаем AF multicast на соседе, от данного соседа будут приниматься только мультикаст-маршруты в отдельную таблицу маршрутизации. Для использования AF multicast на соседе она должна быть включена глобально.
console(config-bgp-nbr)# address-family ipv4 multicast
console(config-bgp-nbr-af)# exit
console(config-bgp-nbr)# exit

Настраиваем второго соседа аналогично. Для данного соседа разрешена только AF unicast.
console(config-bgp)# neighbor 2.2.2.1
console(config-bgp-nbr)# remote-as 64100
console(config-bgp-nbr)# update-source vlan 20
console(config-bgp-nbr)# address-family ipv4 unicast
console(config-bgp-nbr-af)# exit
console(config-bgp-nbr)# exit
console(config-bgp)# exit

Задаем PIM RP-адрес

console(config)# ip pim rp-address 1.1.1.1

После включения AF Multicast проверка RPF PIM происходит по таблице мультакст-маршрутов.

Диагностика:

show ip bgp all all - показывает вывод обоих таблиц маршрутизации

sh ip bgp all all neighbors - показывает вывод BGP-соседей для обоих AF

В протокол BGP возможно перераспределить маршруты других протоколов динамической маршрутизации, статических маршрутов, а также добавить connected-сети.

Редистрибьюция настраивается  в рамках Address Family:

Анонсирование определенной подсети в BGP:

console(router-bgp-af)# network 20.20.20.0 mask 255.255.255.0

Анонсирование connected-сетей

console(router-bgp-af)# redistribute connected

Импорт маршрутов RIP в BGP

console(router-bgp-af)# redistribute rip

Анонсирование статических маршрутов, добавленных на коммутаторе

console(router-bgp-af)# redistribute static

Импорт маршрутов OSPF в BGP

console(router-bgp-af)# redistribute ospf

Возможно использовать фильтрацию передаваемых маршрутов при помощи ACL (на примере OSPF):

console(config)#ip access-list 1 permit 20.20.20.0/24
console(router-bgp-af)# redistribute ospf filter-list 1

Также возможно фильтровать на основании метрик.

Протокол BFD позволяет быстро обнаружить неисправности линков и оперативно перестраивать таблицу маршрутизации, удаляя неактуальные маршруты. BFD может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP.
В текущей версии ПО реализована работа только с протоколом BGP.

Добавить BFD-соседа:

console(config)# bfd neighbor ip_addr [interval int ] [min-rx min] [multiplier mult_num]

- int – минимальный интервал передачи для обнаружения ошибки;
- min – минимальный интервал приёма для обнаружения ошибки.
- mult_num – количество потерянных пакетов до разрыва сессии

Пример:

console(config)#bfd neighbor 1.1.1.1 interval 300 min-rx 300 multiplier 3

Включить протокол BFD на BGP-соседе:

console(router-bgp-nbr)# fall-over bfd

Диагностика протокола BFD:

show ip bfd neighbors

Функционал Route reflectors (RR) позволяет избежать необходимости создание full mesh топологии между всеми iBGP-соседями, всем iBGP-соседям получить все iBGP-маршруты в AS, а также предотвратить образование петель

1)Маршрут, полученный от RR-клиента перенаправляется всем остальным RR-клиентам и не-клиентам

2)Маршрут, полученный от не-клиента перенаправляется всем RR-клиентам, но не перенаправляется другим не-клиентам

3)Маршрут, полученный от eBGP-соседа перенаправляется всем RR-клиентам и не-клиентам

RR настраивается только на RR-сервере:

Включить пересылку маршрутов, полученных от reflector-клиента, другим BGP-соседям

console(router-bgp)# bgp client-to-client reflection

Задать идентификатор кластера BGP-маршрутизатора

console(router-bgp)# bgp cluser-id <ip_add>

Назначить BGP-cоседа Route-Reflector клиентом:

console(router-bgp-nbr-af)# route-reflector-client [ meshed ]

- meshed - параметр выставляется если используется mesh-топология. При получении от такого клиента BGP-маршрутов они не будут пересылаться другим клиентам.
BGP-маршрутизатор является route-reflector'ом, если хотя бы один его сосед сконфигурирован как route-reflector клиент.

Применение route-map для соседа в BGP:
console(config)# router bgp 64700
console(router-bgp)# neighbor 1.1.1.1
console(router-bgp-nbr)# address-family ipv4 unicast
console(router-bgp-nbr-af)# route-map test in

В момент применения route-map in для входящих маршрутов по умолчанию используется механизм Route-Refresh, отправляется запрос BGP-соседу на повторную отправку маршрутов без разрыва BGP-соседства для применения к ним политики Route-Map. Аналогично коммутатор отвечает на входящие сообщения Route Refresh от BGP-соседа, отправляя ему маршруты.

Также есть возможность настроить механизм Soft Reconfiguration

console(router-bgp-nbr)#soft-reconfiguration inbound

В момент включения данной настройки происходит запись всех ранее полученных от BGP-соседа маршрутов в отдельную область памяти.  В случае применения входящей политики будет использован механизм soft-reconfiguration inbound, а не Route Refresh, и политика будет применяться к маршрутам из памяти, перезапроса маршрутов у BGP-соседа не произойдет.

В случае получения от соседа сообщения route-refresh, коммутатор обработает это сообщение как и до включения soft-reconfiguration inbound, при этом сам он сообщения route-refresh слать не будет.

Команды диагностики:

Команда show ip bgp neighbors X.X.X.X received-routes позволяет посмотреть  все принятые маршруты, до применения к ним входящей политики.

Измененные же маршруты будут доступны по команде show ip bgp.

Балансировка нагрузки ЕСМР (Equal-cost multi-path routing) позволяет передавать пакеты одному получателю по нескольким «лучшим маршрутам». Данный функционал предназначен для распределения нагрузки и оптимизации пропускной способности сети. ЕСМР может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP. Максимально можно настроить 8 путей.

По умолчанию метод балансировки src-dst-mac-ip, изменить можно командой Port-Channel load-balance

Пример настройки ECMP:

console(config)# ip maximum-paths 3

P.S.Настройка вступит в силу только после сохранения конфигурации и перезагрузки устройства.

Просмотр текущих настроек:

console# show ip route
Maximum Parallel Paths: 1 (1 after reset)
Load balancing: src-dst-mac-ip
