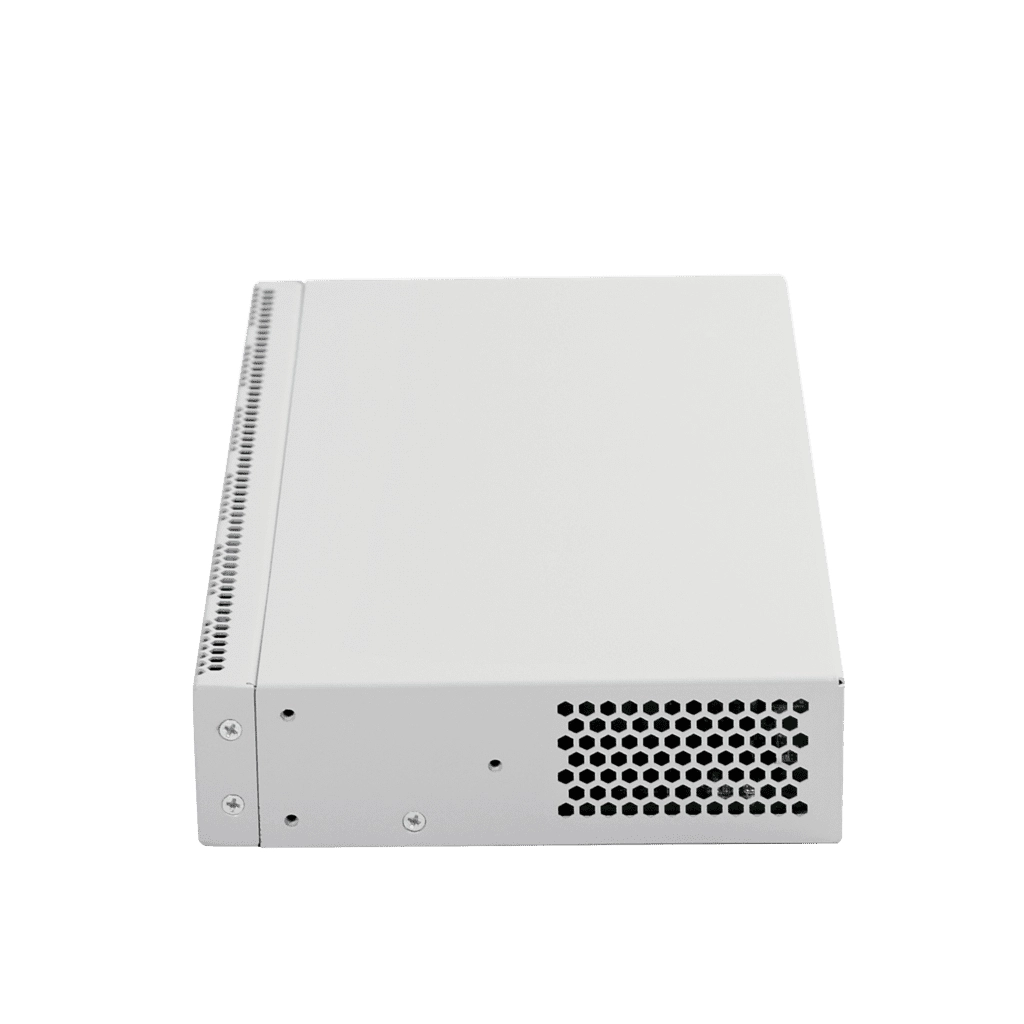

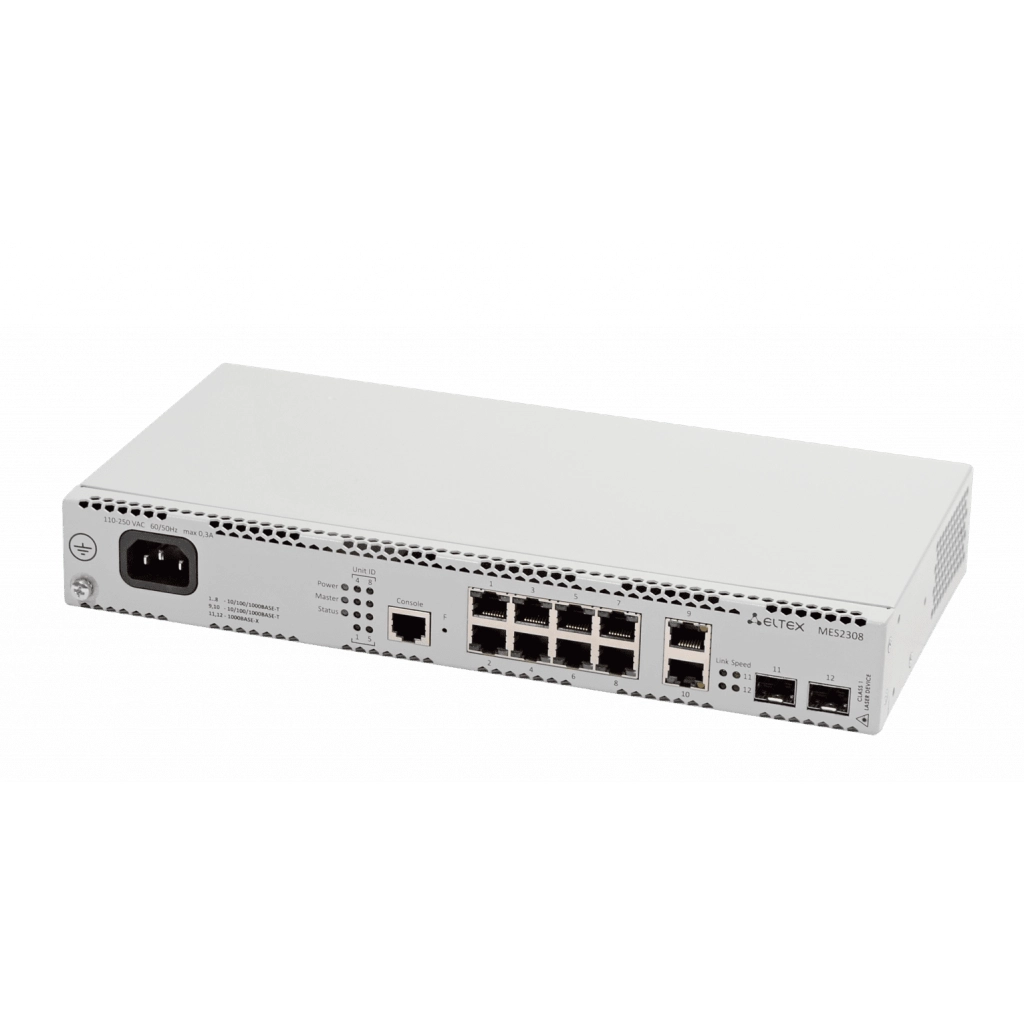

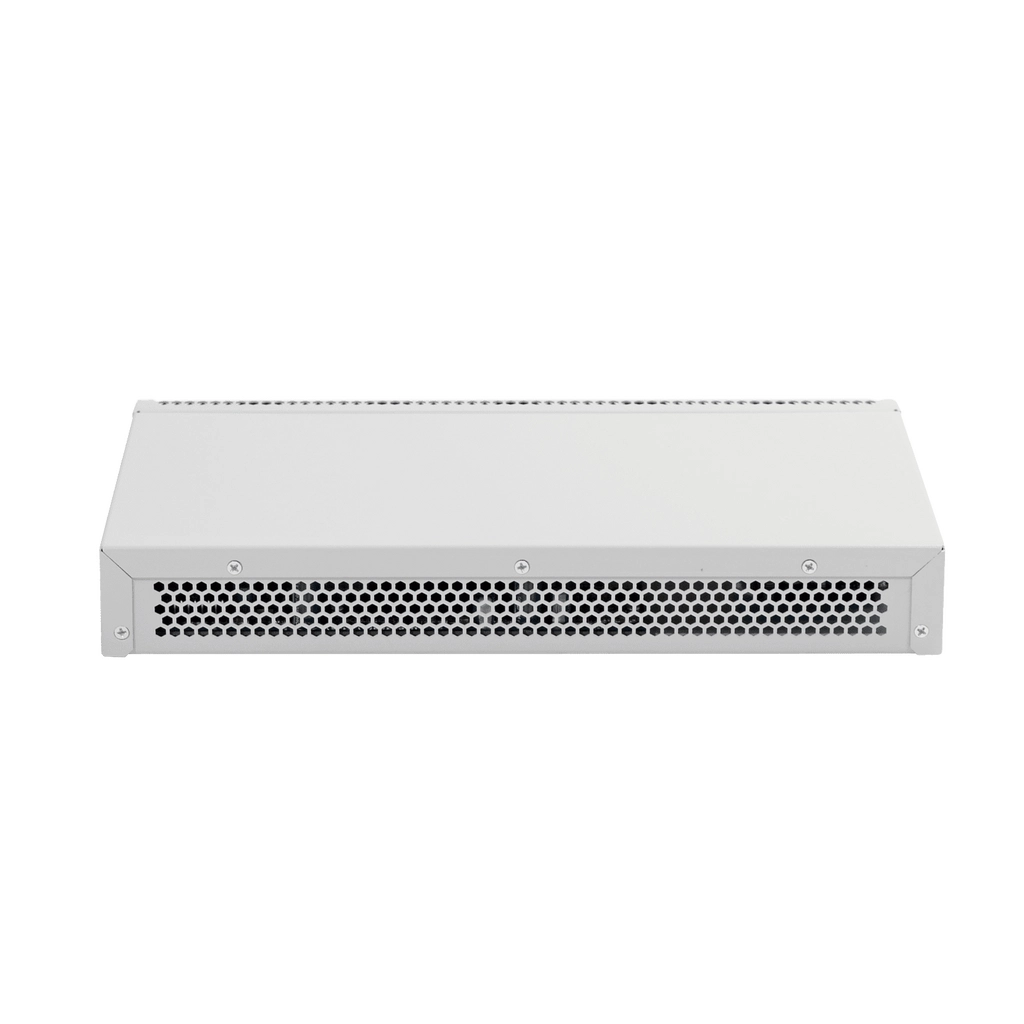

MES2308 Eltex | Коммутатор 10 портов 1G, 2 SFP порта

Снят с производства
Заменён на: MES2308R
Артикул:

MES2308

Гигабитный коммутатор, 10 x RJ-45 портов, 2 оптических SFP порта, управляемый, уровень доступа, пассивное охлаждение, компактный корпус

Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Офис: Москва
Шатуха Егор
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • ЦОД для организации из системы здравоохранения, г.Москва
  • Реализация проекта телефонии 1500 абонентов для предприятия атомной отрасли
  • Поставка PoE коммутаторов для организации видеонаблюдения для крупного аэропорта Москвы
  • Организация телефонии и ШПД для крупного ВУЗа в Санкт-Петербурге
  • Построение ядра сети в Мурманском морском порту
  • Сеть ШПД и Wi-Fi по филиалам предприятия судостроительной отрасли
  • Более 10 проектов сдали СОРМ для операторов связи по всей России
  • Более 20 проектов GPON для операторов связи по всей России
  • ЦОД для предприятия структуры Росатом
  • Русский соколиный центр Камчатка, Петропавловск-Камчатский - ШПД + wi-fi
Ларин Алексей (Москва)
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
Рекун Антон (Москва)
Возраст: 30 лет
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Построение Сети ШПД и Wi-Fi для государственных ВУЗов Москвы и регионов.
  • Северный Речной вокзал г.Москвы, организация ЛВС, видеонаблюдения.
  • Организация ядра сети, агрегации и доступа для «Объединённой двигателестроительной корпорации» , входящей в состав "Ростеха"
Поддубный Владислав (Москва)
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Реализации СОРМ-3 для операторов связи
  • Организация видеонаблюдения и хранения данных в Министерстве образования и науки Республики Татарстан
  • Проекты реконструкции ведомственных сетей связи комбинатов Росрезерва
  • Модернизация сети связи в Краснодарском высшем военном училище
  • Создание защищённого контура сети с шифрованием FSTEC в филиале энергетической компании в Санкт-Петербурге
  • Построение локально-вычислительной сети ситуационного центра для транспортной нефтегазовой компании
  • Создание защищенной распределенной сети связи для филиалов Газпром Газораспределение Самара
  • Построение локально-вычислительной сети на объектах Русал
  • Организация IP-телефони для подразделений Норникель
  • Построение промышленной локально-вычислительной сети и IP-телефонии в филиалах ЛОЭСК
Фадин Дмитрий (Москва)
Возраст: 52 года
Офис: Москва
Опыт работы с Eltex: 5 лет
Выполненные проекты:
  • Комплексная модернизация инфраструктуры стадиона Витязь, г Вологда
  • Расширение существующей сети для Электромеханического Завода
  • Модернизация телефонии на предприятии по производству металлопродукции
  • Построение ЛВС для Школы на 275 мест в Московоской области
Сытый Александр (Москва)
Возраст: 25 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Инсталляция коммутаторов для видеонаблюдения, Wi-Fi, СКУД и телефонии в здании дошкольных групп на 350 мест в районе Молжаниновский
  • Оснащение бесшовного Wi-Fi в НИИ, г. Санкт-Петербург
  • Поставка межэтажных коммутаторов для медицинского учреждения, г. Казань
Касьяненко Михаил (Москва)
Возраст: 32 года
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Модернизация ШПД сети для предприятия энергетической сферы, г. Дубна
  • Организация Wi-Fi и ШПД в крупном спортивном комплексе в г. Москва
  • Реализован проект по созданию подвижного пункта управления (Камаз) в нефтяной сфере
  • Поставка оборудования для космической программы РФ
Файзрахманов Марат (Москва)
Возраст: 40 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация проектов GPON и телефонии для региональных операторов связи в различных регионах РФ
  • Реализация промышленной ЛВС в составе комплексных решений поставщиков для горнодобывающего сектора
  • Организация сети передачи данных для внедрения новых систем Московского Метрополитена
  • Проекты по модернизации телефонии на базе Softswitch на сети крупных корпоративных заказчиков
  • Модернизация сети передачи данных на предприятиях лидирующей группы компаний в отрасли машиностроения
  • Построение локально-вычислительной сети ситуационного центра в Чувашской Республике
  • Модернизация сети связи на объектах Мосэнерго
  • Модернизация сетей доступа на объектах компаний банковского сектора и госучреждений
Каночкин Виталий (Москва)
Возраст: 25 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Замена оборудования иностранных вендоров в Московском Колледже
  • Реструктуризация ЛВС для компании "Российский Экологический Оператор"
  • Построение беспроводной бесшовной сети на базе Wi-Fi 6 в Беловской Городской больницы
  • Построение сети Wi-Fi на 200 точек доступа в школе им. М.К. Тагирова
  • Реконструкция ЛВС в МФЦ г. Москвы. Замена оборудования Cisco
  • Организация СКС и домофонной сети в ЖК "Столичные Поляны"
  • Замена оборудования Huawei и Cisco для организации защищенной сети на трассе М-12 (система видеонаблюдения и телефонии на ВПУ)
Дудоров Дмитрий (Москва)
Возраст: 28 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Бринева Анна (Москва)
Офис: Москва
Выполненные проекты:
  • Организация автоматической системы паспортного контроля в аэропорте Внуково
  • Расширение ЛВС в одной из структур Росрезерва
  • Построение сети в МБОУ ООШ №6 г. Губкинский
Бурдюгова Татьяна (Москва)
Офис: Москва
Выполненные проекты:
  • Модернизация ЛВС для средней общеобразовательной школы в Тверской области на 255 мест
  • Замена оборудования Cisco для построения 100 Гбит ядра сети института электронной техники г. Москвы
  • VoIP телефония на 100 SIP абонентов для Гостинично-оздоровительного комплекса Краснодарского края
  • Организация ЛВС на 1000 портов для строительной компании в Самарской области
  • Оснащение системы видеонаблюдения на 125 камер нефтеперерабатывающего завода Нижегородской области
Наполов Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Подключение IP-телефонии в Екатеринбургской Электросетевой компании
  • Организация локальной сети для видеонаблюдения на объекте строительства Росавтодор
  • Построение ЛВС для системы контроля и управления доступом на объекте дирекции по МТО и хозяйственному обеспечению Администрации Волгоградской области по сохранению объекта культурного наследия
Сутоцких Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Построение СКС в поликлинике для подключения рабочих мест в Московской области, г. Лобня
Васильева Татьяна (Москва)
Офис: Москва
Шатуха Егор (Москва)
Офис: Москва
Выполненные проекты:
  • Реализация проекта телефонии 1000 абонентов для предприятия пищевой отрасли
  • Проект по созданию СКС для станции переливания крови в городе Санкт-Петербург в 5-ти этажном здании с центром коммутации
  • Модернизация оборудования систем телемеханики и связи для терминала транспортной компании в г. Йошкар-Ола
  • Подключение пользователей к локальной сети на объекте компании ПАО Россети
  • Подключение объекта городского комплексного центра социального обслуживания населения к мультисервисной сети широкополосного доступа
Купчиненко Дмитрий (Москва)
Офис: Москва
Купряшина Валерия (Москва)
Возраст: 36 лет
Офис: Казань
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Проработка решения по созданию Wi-Fi сети для государственных ВУЗов
  • Поставка коммутаторов доступа в 85 регионов России по заданию Судебного департамента;
  • Построение ядра сети для бюро морского машиностроения в г. Санкт-Петербург
Муртазин Камиль (Казань)

Общие параметры MES2308 Eltex

Кол-во портов UPLINK 2
Особенности
MAC таблица 16K
Уровень коммутатора L3
Кол-во портов DOWNLINK 10
Скорость DOWNLINK 1G
Установка в стойку 1U
Разъем для АКБ
PoE
Кол-во устройств в стеке 8
Питание AC
Тип UPLINK 1G
В реестре Минпромторга (ТОРП) Нет
Размер коробки ШхВхГ, мм 400 x 85 x 305
Вес брутто, кг 2.56

Основные характеристики

  • Пропускная способность 24 Гбит/c
  • Неблокируемая коммутационная матрица
  • Коммутатор L3
  • Стекирование до 8 устройств
  • Поддержка Multicast (IGMP, IGMP snooping, MVR)
  • Расширенные функции безопасности - (L2-L4 ACL,
    IP Source address guard, Dynamic ARP Inspection и др.)

Коммутатору MES2308 можно смело доверить трафик реального времени – телефония, видео трансляции, телеметрия: коммутатор поддерживает приоритезацию, центральный чип имеет большой запас по производительности.

Коммутатор MES2308 поддерживает расширенные функции уровня доступа в части поддержки Multicast, обеспечения сетевой безопасности. Управление коммутатором доступно через веб-интерфейс и консоль (для тонкой настройки).

Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

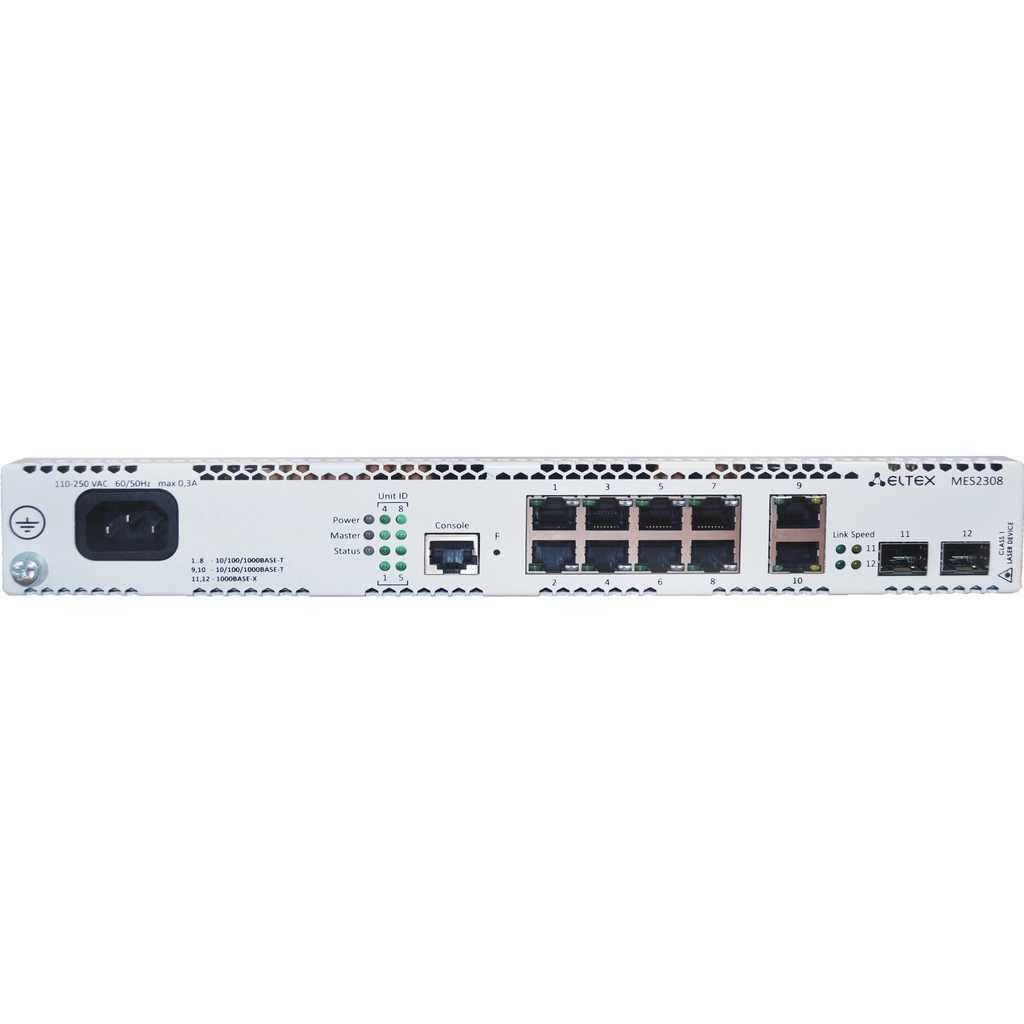

Интерфейсы
  • 10 портов 10/100/1000BASE-T (RJ-45)
  • 2 порта 1000BASE-X (SFP)
  • 1 консольный порт RS-232 (RJ-45)
Производительность
  • Пропускная способность - 24 Гбит/с
  • Производительность на пакетах длиной 64 байта1 - 17,7 МРРS
  • Объем буферной памяти - 1,5 Мбайт
  • Объем ОЗУ (DDR3) - 512 Мбайт
  • Объем ПЗУ (RAW NAND) - 512 Мбайт
  • Таблица MAC-адресов - 16384
  • Количество ARP-записей2 - 820
  • Таблица VLAN - 4094
  • Количество L2 Multicast-групп - 2047
  • Количество правил SQinQ - 958 (ingress/egress)
  • Количество правил ACL - 958
  • Количество маршрутов L3 IPv4 Unicast3 - 816
  • Количество маршрутов L3 IPv6 Unicast3 - 210
  • Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 412
  • Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 103
  • Количество VRRP-маршрутизаторов - 255
  • Максимальный размер ECMP групп - 8
  • Количество VRF - 16 (включая VRF по умолчанию)
  • Количество L3-интерфейсов - 130
  • Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей для каждого порта
  • Размер Jumbo-фреймов - Максимальный размер пакетов 10240 байт
  • Стекирование - 8 устройств
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back Pressure)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo Frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (SPAN, RSPAN)
  • Стекирование
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)
  • Логирование событий MAC Flapping
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping Fast Leave на основе порта/хоста
  • Поддержка Pim-Snooping
  • Поддержка функции IGMP proxy-report
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Поддержка MVR
Функции L2
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка RSTP (Rapid Spaning Tree protocol, IEEE 802.1w)
  • Поддержка MSTP (Multiple Spanning Tree, IEEE 802.1s)
  • Поддержка STP Multiprocess
  • Поддержка PVSTP+
  • Поддержка RPVSTP+
  • Поддержка Spanning Tree Fast Link option
  • Поддержка STP Root Guard
  • Поддержка STP Loop Guard
  • Поддержка BPDU Filtering
  • Поддержка STP BPDU Guard
  • Поддержка Loopback Detection (LBD) на основе VLAN
  • Поддержка ERPS (G.8032v2)
  • Поддержка Flex-link
  • Поддержка Private VLAN, Private VLAN Trunk
  • Поддержка Layer 2 Protocol Tunneling (L2PT)
Функции L3
  • Статические IP-маршруты
  • Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP(IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
  • Поддержка протокола BFD (для BGP)
  • Address Resolution Protocol (ARP)
  • Поддержка Proxy ARP
  • Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
  • Поддержка протокола VRRP
  • Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
  • Поддержка функции IP Unnumbered
  • Балансировка нагрузки ECMP
  • Поддержка VRF Lite
Функции Link Aggregation
  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
  • Поддержка Multi-Switch Link Aggregation Group (MLAG)
Поддержка IPv6
  • Функциональность IPv6 Host
  • Совместное использование IPv4, IPv6
Сервисные функции
  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
  • Green Ethernet
Функции обеспечения безопасности
  • Защита от несанкционированных DHCP-серверов (DHCP Snooping)
  • Опция 82 протокола DHCP
  • IP Source Guard
  • Dynamic ARP Inspection
  • First Hop Security
  • Поддержка sFlow
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе 802.1x
  • Guest VLAN
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • Фильтрация NetBIOS/NetBEUI
  • PPPoE Intermediate Agent
ACL (Списки управления доступом)
  • L2-L3-L4 ACL (Access Control List)
  • Поддержка Time-Based ACL
  • IPv6 ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа протокола
    • Номера порта TCP/UDP
    • Содержимого пакета, определяемого пользователем (User Defined Bytes)
    Основные функции качества обслуживания (QoS) и ограничения скорости
    • Статистика QoS
    • Ограничение скорости на портах (shaping, policing)
    • Поддержка класса обслуживания 802.1p
    • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
    • Управление полосой пропускания
    • Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
    • Три цвета маркировки
    • Назначение меток CoS/DSCP на основании ACL
    • Настройка приоритета 802.1p для VLAN управления
    • Перемаркировка DSCP to CoS, CoS to DSCP
    • Назначение VLAN на основании ACL
    • Назначение меток 802.1p, DSCP для протокола IGMP
    ОАМ/CFM
    • 802.3ah Ethernet Link OAM
    • 802.1ag Connectivity Fault Management (CFM)
    • 802.3ah Unidirectional LinkDetection (протокол обнаружения однонаправленных линков)
    Основные функции управления
    • Загрузка и выгрузка конфигурационного файла по TFTP/SCP/SFTP
    • Перенаправление вывода команд CLI в произвольный файл на ПЗУ
    • Протокол SNMP
    • Интерфейс командной строки (CLI)
    • Web-интерфейс
    • Syslog
    • SNTP (Simple Network Time Protocol)
    • NTP (Network Time Protocol)
    • Traceroute
    • LLDP (802.1ab) + LLDP MED
    • Возможность обработки трафика управления с двумя заголовками 802.1Q
    • Поддержка авторизации вводимых команд с помощью сервера TACACS+
    • Управление доступом к коммутатору – уровни привилегий для пользователей
    • Блокировка интерфейса управления
    • Локальная аутентификация
    • Фильтрация IP-адресов для SNMP
    • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
    • Функция Change of Authorization (CoA)
    • Сервер SSH, сервер Telnet
    • Клиент SSH, клиент Telnet
    • Удаленный запуск команд посредством SSH
    • Поддержка SSL
    • Поддержка макрокоманд
    • Журналирование вводимых команд
    • Системный журнал
    • Автоматическая настройка DHCP
    • DHCP Relay (Option 82)
    • DHCP Option 12
    • DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
    • Сервер DHCP
    • Добавление тега PPPoE Circuit-ID
    • Команды отладки
    • Механизм ограничения трафика в сторону CPU
    • Шифрование пароля
    • Восстановление пароля
    • Ping (поддержка IPv4/IPv6)
    • Сервер DNS (Resolver)
    Функции мониторинга
    • Статистика интерфейсов
    • Удаленный мониторинг RMON/SMON
    • Поддержка IP SLA
    • Мониторинг загрузки CPU по задачам и по типу трафика
    • Мониторинг загрузки оперативной памяти (RAM)
    • Мониторинг температуры
    • Мониторинг TCAM
    Стандарты MIB/IETF
    • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
    • RFC 1212 Concise MIB Definitions
    • RFC 1213 MIB II
    • RFC 1215 MIB Traps Convention
    • RFC 1493, 4188 Bridge MIB
    • RFC 1157, 2571-2576 SNMP MIB
    • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
    • RFC 1271,1757, 2819 RMON MIB
    • RFC 2465 IPv6 MIB
    • RFC 2466 ICMPv6 MIB
    • RFC 2737 Entity MIB
    • RFC 4293 IPv6 SNMP Mgmt Interface MIB
    • Private MIB
    • RFC 3289 DIFFSERV MIB
    • RFC 2021 RMONv2 MIB
    • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
    • RFC 2668 802.3 MAU MIB
    • RFC 2674, 4363 802.1p MIB
    • RFC 2233, 2863 IF MIB
    • RFC 2618 RADIUS Authentication Client MIB
    • RFC 4022 MIB для TCP
    • RFC 4113 MIB для UDP
    • RFC 2620 RADIUS Accounting Client MIB
    • RFC 2925 Ping & Traceroute MIB
    • RFC 768 UDP
    • RFC 791 IP
    • RFC 792 ICMPv4
    • RFC 2463, 4443 ICMPv6
    • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
    • RFC 793 TCP
    • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
    • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
    • RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
    • RFC 826 ARP
    • RFC 854 Telnet
    • МЭК 61850
    Физические характеристики и условия окружающей среды
    • Питание 110-250В АС,50-60 Гц
    • Максимальная потребляемая мощность - 14 Вт
    • Тепловыделение - 14 Вт
    • Аппаратная поддержка Dying Gasp - нет
    • Рабочая температура окружающей среды от -20 до +45°С
    • Температура хранения от -50 до +70°С
    • Рабочая влажность Не более 80%
    • Пассивное охлаждение
    • Исполнение - 19", 1U
    • Размеры (ШхВхГ): 310x44x158, мм
    • Масса - 1,45 кг

    1 Значение указано для односторонней передачи
    Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
    3 Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
    Поддержка протокола BGP предоставляется по лицензии
    Документация
    Предыдущие версии
    SPM35-220/12
    Плата питания SPM35-220/12, 220V AC, 35W
    PM950-220/56
    Модуль питания PM950-220/56, 220V AC, 950W
    FH-SB3512CDL20
     SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
    FH-SB5312CDL20
     SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
    FH-SPB321TCDL20
     SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
    FH-SPB231TCDL20
     SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
    FH-SPB321TCDL40
     SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
    EMS-MES-access
    Опция EMS-MES-access системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES-1000, MES-2000
    Сертификаты на гарантию, замену, техподдержку
    Скачать регламенты
    Продление гарантийного обслуживания, MES2308 (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
    [ для нового оборудования ]
    до 2 лет +15% от цены оборудования
    EW-MES2308-2Y
    до 3 лет +25% от цены оборудования
    EW-MES2308-3Y
    до 5 лет +40% от цены оборудования
    EW-MES2308-5Y
    Продление гарантийного обслуживания, MES2308 (используется при покупке для ранее приобретенного оборудования)
    [ для уже купленного оборудования ]
    на 1 год +12% от цены оборудования
    EW-MES2308-1Y
    Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - MES2308 - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
    1 год +6% от цены оборудования
    SC-MES2308-B-1Y
    3 года +15% от цены оборудования
    SC-MES2308-B-3Y
    5 лет +32% от цены оборудования
    SC-MES2308-B-5Y
    Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, MES2308 (услуга оказывается при наличии действующей гарантии)
    1 год +30% от цены оборудования
    NBS-MES2308-1Y
    3 годa +75% от цены оборудования
    NBS-MES2308-3Y
    5 лет +93,75% от цены оборудования
    NBS-MES2308-5Y
    Обучение в Академии Eltex
    Базовый курс Академии Eltex: Использование коммутаторов Eltex
    Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
    Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
    [MES] Сброс настроек интерфейса в default
    Пример настройки интерфейса:

    2324B(config)#default interface gig0/10
    Configuration for these interfaces will be set to default.
    It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y
    2324B(config)#

    Источник:
    docs.eltex-co.ru

    [MES] Настройка GVRP
    GARP VLAN Registration Protocol (GVRP) – протокол VLAN-регистрации.

    Протокол позволяет распространить по сети идентификаторы VLAN. Основной функцией протокола GVRP является обнаружение информации об отсутствующих в базе данных коммутатора VLAN-сетях при получении сообщений GVRP. Получив информацию об отсутствующих VLAN, коммутатор добавляет ее в свою базу данных, как Type  - dynamicGvrp .



    Пример настройки switch1

    Распространить vlan 300 по сети.

    console(config)# gvrp enable
    console(config)# interface gigabitethernet1/0/1
    console(config-if)# gvrp enable
    console(config-if)# swichport mode trunk
    console(config-if)# swichport trunk allowed add 100,300

    Пример настройки на switch2

    console(config)# gvrp enable
    console(config)# interface gigabitethernet1/0/1
    console(config-if)# gvrp enable
    console(config-if)# swichport mode trunk
    console(config-if)# swichport trunk allowed add 100

    27-Jul-2016 11:53:25 %VLAN-I-GVRPAddVlan: Dynamic VLAN Vlan 300 was added by GVRP
    27-Jul-2016 11:53:25 %VLAN-I-GVRPAddPort: Dynamic port gi1/0/1 was added to VLAN Vlan 300 by GVRP

    switch2#sh vlan
    Vlan mode: Basic

    Vlan Name Tagged ports Untagged ports Type Authorization
    1 - - gi1/0/1-7,gi1/0/9-28,Po1- Default Required
    100 - gi1/0/1 - permanent Required
    300 - gi1/0/1 - dynamicGvrp Required



    По умолчанию VLAN c  Type  - dynamicGvrp нельзя  назначить на порт.  Для этого  vlan  нужно добавить  в vlan database.



    Начиная с версии 4.0.9 и 1.1.48/2.5.48 доступен функционал отключения анонса по gvrp определенного vlan. Используется команда gvrp advertisement-forbid в контесте конфигурирования interface vlan.

    console(config)#interface vlan 1

    console(config-if)#gvrp advertisement-forbid

    В версии 4.0.11 появился функционал автоматического сохранения в динамического vlan, полученного по gvrp,  в vlan database.  Для настройки используется команда  gvrp static-vlan в режиме глобального конфигурирования.

    Источник:
    docs.eltex-co.ru

    [MES] Настройка radius-сервера на коммутаторах MES
    Настройка radius-сервера доступна для коммутаторов серий MES2300/3300/5300.

    radius-сервер может использоваться для 802.1x аутентификации и для аутентификации учётных записей на других коммутаторах.



    Включение radius-сервера:

    radius server enable



    Настройка адреса коммутатора доступа (клиента) и ключа:

    encrypted radius server secret key secret ipv4-address 192.168.1.10



    Конфигурация групп и привязка к ним уровней привилегий:

    radius server group admin
    vlan name test
    privilege-level 15
    exit
    !
    radius server group priv1
    privilege-level 1
    exit

    Настройка логина и пароля для учётных записей, привязка их к группам:
    radius server user username priv1 group priv1 password priv1
    radius server user username tester group admin password tester

    Источник:
    docs.eltex-co.ru

    [MES] Настройка PVST
    Настройка протокола PVST доступна для коммутаторов серий MES2300/3300/5300, начиная с версии ПО 4.0.10

    Для включения протокола PVST необходимо использовать команду:

    spanning-tree mode pvst



    Для создания VLAN- участников PVST:

    vlan database

    vlan 2-64



    Данные VLAN требуется добавить на интерфейсы:

    interface gigabitethernet1/0/14

    switchport mode trunk

    switchport trunk allowed vlan add 2-64



    Максимальное количество VLAN участников PVST - 64.

    Источник:
    docs.eltex-co.ru

    [MES] Настройка dhcp server
    Пример настройки для VLAN 101

    Отключить DHCP client в vlan 1

    • interface vlan 1
    • no ip address dhcp

    Включить DHCPсервер и настроить пул выдаваемых адресов:

    • ip dhcp server
    • ip dhcp pool network Test
    • address low 192.168.101.10 high 192.168.101.254 255.255.255.0
    • default-router 192.168.101.2
    • dns-server 10.10.10.10
    • exit

    Задать для интерфейса VLAN101 IPадрес и сетевую маску (это будет адрес DHCPсервера) :

    • interface vlan 101
    • ip address 192.168.101.1 255.255.255.0
    • exit

    Назначить VLAN101 на Ethernet порт, к которому подключен пользователь (например, gi1/0/1):

    • interface gigabitethernet 1/0/1
    • switchport access vlan 101
    • exit

    Источник:
    docs.eltex-co.ru

    [MES] Настройка ECMP для MES23xx/33xx/53xx
    Балансировка нагрузки ЕСМР (Equal-cost multi-path routing) позволяет передавать пакеты одному получателю по нескольким «лучшим маршрутам».

    Данный функционал предназначен для распределения нагрузки и оптимизации пропускной способности сети. ЕСМР может работать как со статическими маршрутами, так и с протоколами динамической маршрутизации RIP, OSPF, BGP. Максимально можно настроить 8 путей.

    По умолчанию метод балансировки src-dst-mac-ip, изменить можно командой Port-Channel load-balance

    Пример настройки ECMP:

    MES2324(config)#ip maximum-paths 3

    P.S.Настройка вступит в силу только после сохранения конфигурации и перезагрузки устройства.

    Просмотр текущих настроек:

    MES2324#show ip route
    Maximum Parallel Paths: 1 (1 after reset)
    Load balancing: src-dst-mac-ip

    Источник:
    docs.eltex-co.ru

    [MES] Настройка ITU-T G.8032v2 (ERPS)
    Протокол ERPS (Ethernet Ring Protection Switching) предназначен для повышения устойчивости и надежности сети передачи данных, имеющей кольцевую топологию, за счет снижения времени восстановления сети в случае аварии.

    Время восстановления не превышает 1 секунды, что существенно меньше времени перестройки сети при использовании протоколов семейства spanning tree.

    Пример конфигурирования


    Настроим ревертивное кольцо с подкольцом, использующим кольцо в качестве виртуального канала. Для прохождения служебного ERPS трафика в кольце используется VLAN 10 (R-APS VLAN), защищает VLAN 20, 30, 40, 200, 300, 400. Для прохождения служебного ERPS  трафика в подкольце используется VLAN 100, защищает VLAN 200, 300, 400. Так как кольцо будет использоваться в качестве виртуального канала для подкольца, в настройках коммутаторов, которые не знают о существовании подкольца (коммутаторы 1 и 2), необходимо указать все VLAN подкольца.

    В качестве RPL линка в основном кольце возьмем линк между коммутаторами 1 и 2. В качестве RPL линка в подкольце возьмем линк между коммутаторами 5 и 6. RPL линк — это линк, который будет заблокирован при нормальном состоянии кольца, и разблокируется только в случае аварии на одном из линков кольца.

    Линк между коммутаторами 3 и 4 для подкольца vlan 100 будет определяться как virtual link.

    Примечания:

    • Подкольцо не умеет определять разрыв виртуального линка. Поэтому при разрыве этого линка в подкольце не разблокируется rpl-link.
    • По дефолту через интерфейс в режим trunk проходит дефолтный 1 VLAN. Поэтому данный VLAN необходимо или добавить в protected, или запретить его прохождение через интерфейс, чтобы избежать возникновение шторма.
    • RPL link блокирует прохождение трафика в protected VLAN. Но на семейство протоколов xSTP данная блокировка не растространяется. Поэтому необходимо запрещать прохождение STP bpdu через кольцевые порты.



    Конфигурация коммутатора 1

    • console(config)#erps
    • console(config)#erps vlan 10
    • console(config-erps)#ring enable
    • console(config-erps)#port west te1/0/1
    • console(config-erps)#port east te1/0/2
    • console(config-erps)#protected vlan add 20,30,40,100,200,300,400
    • console(config-erps)#rpl west owner
    • console(config-erps)#exit
    • console(config)#
    • console(config)#interface range TengigabitEthernet1/0/1-2
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#spanning-tree bpdu filtering
    •

    Конфигурация коммутатора 2

    • console(config)#erps
    • console(config)#erps vlan 10
    • console(config-erps)#ring enable
    • console(config-erps)#port west te1/0/1
    • console(config-erps)#port east te1/0/2
    • console(config-erps)#protected vlan add 20,30,40
    • console(config-erps)#rpl west neighbor
    • console(config-erps)#exit
    • console(config)#
    • console(config)#interface range TengigabitEthernet1/0/1-2
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#spanning-tree bpdu filtering

    Конфигурация коммутатора 3, 4

    • console(config)#erps
    • console(config)#erps vlan 10
    • console(config-erps)#ring enable
    • console(config-erps)#port west tengigabitethernet1/0/1
    • console(config-erps)#port east tengigabitethernet1/0/2
    • console(config-erps)#protected vlan add 20,30,40
    • console(config-erps)#sub-ring vlan 100
    • console(config-erps)#exit
    • console(config)#erps vlan 100
    • console(config-erps)#ring enable
    • console(config-erps)#port west tengigabitethernet1/0/3
    • console(config-erps)#protected vlan add 200,300,400
    • console(config-erps)#exit
    • console(config)#
    • console(config)#interfaceTengigabitEthernet1/0/1
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 10,20,30,40
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#interfaceTengigabitEthernet1/0/2
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 10,20,30,40,100,200,300,400
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#interfaceTengigabitEthernet1/0/3
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#spanning-tree bpdu filtering

    Конфигурация коммутатора 5

    • console(config)#erps
    • console(config)#erps vlan 100
    • console(config-erps)#ring enable
    • console(config-erps)#port west te1/0/1
    • console(config-erps)#port east te1/0/2
    • console(config-erps)#protected vlan add 200,300,400
    • console(config-erps)#rpl west owner
    • console(config-erps)#exit
    • console(config)#
    • console(config)#interface range TengigabitEthernet1/0/1-2
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#spanning-tree bpdu filtering

    Конфигурация коммутатора 6

    • console(config)#erps
    • console(config)#erps vlan 100
    • console(config-erps)#ring enable
    • console(config-erps)#port west te1/0/1
    • console(config-erps)#port east te1/0/2
    • console(config-erps)#protected vlan add 200,300,400
    • console(config-erps)#rpl west neighbor
    • console(config-erps)#exit
    • console(config)#interface range TengigabitEthernet1/0/1-2
    • console(config-if)#switchport mode trunk
    • console(config-if)#switchport trunk allowed vlan add 100,200,300,400
    • console(config-if)#switchport forbidden default-vlan
    • console(config-if)#exit
    • console(config)#spanning-tree bpdu filtering

    Статус колец можно посмотреть командами

    • console#show erps
    • console#show erps vlan 10
    • console#show erps vlan 100

    Источник:
    docs.eltex-co.ru

    [MES] Настройка IPv6 адреса на коммутаторах MES
    Настройка IPv6 адреса:

    1) Stateless auto-configuration



    Является режимом по-умолчанию. Включается следующим образом:

    (config)#interface vlan x

    (config)#ipv6 enable



    После ввода команды устройство получает link-local адрес и может взаимодействовать с другими устройствами в данном сегменте сети.



    Проверить наличие адреса командой:



    console(config-if)#do sh ipv6 int



    Interface IP addresses Type

    ----------- ------------------------------------------------ ------------

    VLAN X fe80::e2d9:e3ff:fef1:dc80 linklayer

    VLAN X ff02::1 linklayer

    VLAN X ff02::1:fff1:dc80 linklayer



    Адрес ff02::1, т.н. ‘all-nodes’ мультикаст-адрес, который прослушивается всеми узлами сети.

    Адрес ff02::1:fff1:dc80 - ‘solicited-node’ мультикаст-адрес, имеет значение в локальном сегменте сети и служит для получения адреса 2-го уровня в рамках протокола NDP (аналог ARP в сетях IPv4).



    Формирование link-layer адреса.

    Link-local адреса всегда начинаются с префикса FE80::/10, к которому присоединяется идентификатор устройства, включающий мак-адрес. Данный идентификатор формируется по алгоритму EUI-64.

    Пример:

    Пусть коммутатор имеет мак-адрес e0:d9:e3:f1:dc:80. Согласно EUI-64 мак-адрес разбивается на 2 части по 24 бита - e0:d9:e3 и f1:dc:80, которые разделяются вставкой из 16 бит – FFFE. В первой 24-битной части инвертируется бит U/L. Таким образом, из имеющегося мак-адреса получаем link-local адрес fe80::/10 + e2d9e3 +fffe+f1dc80 -> fe80::e2d9:e3ff:fef1:dc80.



    2) Настройка адреса вручную



    Настройка вручную осуществляется следующим образом:



    (config)#interface vlan x

    (config)#ipv6 enable # включение ipv6 является обязательным требованием



    Далее можно задать желаемый global-scope адрес вручную:



    (config)#ipv6 address 2001::a/64,



    задать желаемый link-local адрес вручную:



    (config)#ipv6 address fe80::a/64 link-local,



    или использовать формирование адреса по алгоритму EUI-64:



    (config)#ipv6 address 2001::/64 eui-64.



    Если при назначении адреса вручную не указывать область действия(scope) адреса как link-local, то адреса будут доступны вне локального сегмента сети и будут маршрутизироваться в сетях.



    Примечание: на коммутаторах MES не предусмотрено получение адреса с помощью DHCPv6.

    Источник:
    docs.eltex-co.ru

    [MES] Как ограничить число tcp-syn запросов
    На коммутаторах mes реализован функционал security-suite. Используя security-suite можно настроить порог syn-запросов на определенный ip-адрес/подсеть с целью защиты от syn-атак.

    Пример настройки:



    Глобально включить security-suite:

    2324B(config)#security-suite enable



    Настроить на порту порог:

    2324B(config)#interface gig0/1
    2324B(config-if)#security-suite dos syn-attack 127 192.168.11.0 /24

    127 - максимальное число подключений в секунду



    Посмотреть security-suite можно командой show security-suite configuration.

    2324B#show security-suite configuration

    Security suite is enabled (Per interface rules are enabled).

    Denial Of Service Protect:

    Denial Of Service SYN-FIN Attack is enabled
    Denial Of Service SYN Attack

    Interface IP Address SYN Rate (pps)
    -------------- -------------------- -----------------------
    gi1/0/1 192.168.11.0/24 127


    Martian addresses filtering
    Reserved addresses: disabled
    Configured addresses:



    SYN filtering

    Interface IP Address TCP port
    -------------- ---------------------- --------------------

    ICMP filtering

    Interface IP Address
    -------------- ----------------------



    Fragmented packets filtering

    Interface IP Address
    -------------- ----------------------



    2324B#

    Источник:
    docs.eltex-co.ru

    [MES] Пример настройки OSPF
    В качестве, примера, настроим соседство OSPF между коммутаторами MES3124 (версия 2.5.47) и MES3324 (версия 4.0.9).
    Настройка для версии 2.5.х

    1) Создаем interface vlan для создания соседства

    console(config)#interface vlan 10

    console(config-if)#ip address 10.10.10.6 255.255.255.252

    console(config-if)#exit

    2) Настройки в режиме глобальной конфигурации

    console(config)#router ospf enable

    console(config)#router ospf area 4.4.4.4

    console(config)#router ospf redistribute connected

    console(config)#router ospf router-id 1.1.1.1

    3) Настройка интерфейса ip

    console(config)#interface ip 10.10.10.6

    console(config-ip)#ospf

    console(config-ip)#ospf area 4.4.4.4

    console(config-ip)#exit

    Настройка для версии  4.0.x

    1) Создаем interface vlan для создания соседства

    console(config)#interface vlan 10

    console(config-if)#ip address 10.10.10.5 255.255.255.252

    console(config-if)#exit

    2) Настройки в режиме глобальной конфигурации

    console(config)#router ospf 1

    console(router_ospf_process)#network 10.10.10.5 area 4.4.4.4

    console(router_ospf_process)#router-id 5.5.5.5

    console(router_ospf_process)#exit

     Контроль работы протокола

    Просмотр  ospf соседей  - sh ip ospf neighbor

    Просмотр таблицы LSDB - show ip ospf database

    Просмотр состяния ospf -  sh ip ospf



    Настройка параметров ospf аутентификации

    1) Настраиваем ключ для аутентификации

    console(config)#key chain TEST_KEYCHAIN

    (config-keychain)#key 1

    (config-keychain-key)#key-string test

    (config-keychain-key)#exit

    (config-keychain)#exit



    2) Добавляем ключ к аутентификации md5 по ospf

    console(config)#interface ip 10.10.10.6

    console(config-ip)ip ospf authentication message-digest

    console(config-ip)#ip ospf authentication message-digest

    console(config-ip)#ip ospf authentication key-chain TEST_KEYCHAIN

    console(config-ip)#ip ospf authentication-key 1

    console(config-ip)#ip ospf cost 1

    console(config-ip)#exit

    Источник:
    docs.eltex-co.ru

    [MES] Конфигурация MSTP
    Протокол Multiple STP (MSTP) является наиболее современной реализацией STP, поддерживающей использование VLAN. MSTP предполагает конфигурацию необходимого количества экземпляров связующего дерева (spanning tree) вне зависимости от числа групп VLAN на коммутаторе. Каждый экземпляр (instance) может содержать несколько групп VLAN. Недостатком протокола MSTP является то, что на всех коммутаторах, взаимодействующих по MSTP, должны быть одинаково сконфигурированы группы VLAN.

    римечание: Всего можно сконфигурировать 64 экземпляра MSTP.


    Пример настройки MSTP:


    spanning-tree mode mst
    !
    spanning-tree mst configuration
    instance 1 vlan 201,301
    instance 2 vlan 99
    instance 3 vlan 203,303
    name test
    exit

    Примечание: По умолчанию все vlan'ы находятся в 0 instance.

    Источник:
    docs.eltex-co.ru

    [MES] Настройка стекирования на коммутаторах MES23хх/33хх/5324
    Коммутаторы MES23хх/33хх/5324 можно объединять в стек до 8 устройств. В режиме стекирования MES5324 использует XLG порты для синхронизации, остальные коммутаторы семейства, кроме MES2308(P), XG порты. MES2308 и MES2308P используют оптические 1G-порты.  При этом для стекирования устройств должны использоваться для MES5324 - QSFP(40G), для MES23хх и MES33хх SFP+(10G), для MES2308(P) - SFP(1G).

    При этом указанные порты не участвуют в передаче данных. Возможны две топологии синхронизирующихся устройств – кольцевая и линейная. Рекомендуется использовать кольцевую топологию для повышения отказоустойчивости стека.

    Коммутаторы по умолчанию уже работают в режиме стека с UNIT ID 1

    Настройка

    console(config)#stack configuration links {fo1-4| te1-4 | gi9-12}

    console(config)#stack configuration unit-id {1-8}

    Конфигурация применится после сохранения настроек и перезагрузки

    Подробней с настройкой стекирования  можно ознакомиться в "Руководстве по эксплуатации" раздел 4.4

    Источник:
    docs.eltex-co.ru

    [MES] Настройка VRRP на коммутаторах MES
    Протокол VRRP предназначен для резервирования маршрутизаторов, выполняющих роль шлюза по умолчанию. Это достигается путём объединения IP-интерфейсов группы маршрутизаторов в один виртуальный, который будет использоваться как шлюз по умолчанию для компьютеров в сети.



    vrrp

    sw1, sw2 – два любых коммутатора пропускающих трафик прозрачно, использовались MES2124
    R1, R2 — коммутаторы MES2324 с настроенным VRRP,
    R1 — Master
    R2 — Backup

    Со стороны PC1 сеть VLAN 100
    Cо стороны PC2 сеть VLAN 200

    –---------------------------------------Настройки мастера (R1):------------------------------------------------

    Отключение протокола STP:
    R1(config)#no spanning-tree

    1) Настройка интерфейса VLAN 200
         а) Настройка IP-адреса интерфейса VLAN 200 для подсети 10.0.200.0 /24:

        R1(config)#int vlan 200
        R1(config-if)#ip address 10.0.200.1 255.255.255.0

        б) Определение VRID (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.200.0 /24

        R1(config-if)#vrrp 1 ip 10.0.200.1

    ПримечаниеVRRP-маршрутизатор всегда будет становиться Master, если он владелец IP-адреса, который присвоен виртуальному маршрутизатору

        в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

        R1(config-if)#no vrrp 1 shutdown

        г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

        R1(config-if)#vrrp 1 timers advertise msec 50

    Примечание: Если интервал задан в миллисекундах, то происходит округление вниз до ближайшей секунды для VRRP Version 2 и до ближайших сотых долей секунды (10 миллисекунд) для VRRP Version 3.

    2) Настройка интерфейса gigabitethernet 1/1/23

        R1(config)#int gigabitethernet 1/1/23
        R1(config-if)#switchport mode trunk
        R1(config-if)#switchport trunk allowed vlan add 200

    3) Настройка интерфейса VLAN 100

        a) Настройка IP-адреса интерфеса для подсети 10.0.100.0 /24

        R1(config)#int vlan 100
        R1(config-if)#ip address 10.0.100.1 255.255.255.0

        б) Определение VRID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.100.0 /24

        R1(config-if)#vrrp 1 ip 10.0.100.1

    Примечание: R2 становится Backup-маршрутизатором и не выполняет функции маршрутизации трафика до выхода из строя Master.

        в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

        R1(config-if)#no vrrp 1 shutdown

        г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

        R1(config-if)#vrrp 1 timers advertise msec 50

    4) Настройка интерфейса gigabitethernet 1/1/24

    R1(config)#int gigabitethernet 1/1/24
    R1(config-if)#switchport mode trunk
    R1(config-if)#switchport trunk allowed vlan add 100





    –-------------------------------------------Настройки Backup (R2):---------------------------------------------

    Отключение протокола STP:
    R1(config)#no spanning-tree

    1) Настройка интерфейса VLAN 200:
         а) Настройка IP-адреса интерфейса для подсети 10.0.200.0 /24:

        R1(config)#int vlan 200
        R1(config-if)#ip address 10.0.200.2 255.255.255.0

        б) Определение ID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию виртуального маршрутизатора для подсети 10.0.200.0 /24,

        R1(config-if)#vrrp 1 ip 10.0.200.1

        в) Включение VRRP протокола на данном интерфейсе (по умолчанию выключен)

        R1(config-if)#no vrrp 1 shutdown

        г) Определение интервала между анонсами master-маршрутизатора (влияет на время сходимости при выходе из строя мастера).

        R1(config-if)#vrrp 1 timers advertise msec 50

    2) Настройка интерфейса gigabitethernet 1/1/23

        R1(config)#int gigabitethernet 1/1/23
        R1(config-if)#switchport mode trunk
        R1(config-if)#switchport trunk allowed vlan add 200

    3) Настройка интерфейса VLAN 100:
         a) Настройка IP-адреса интерфеса для подсети 10.0.100.0 /24

        R1(config)#int vlan 200
        R1(config-if)#ip address 10.0.100.2 255.255.255.0

        б) Определение VRID VRRP (=1), IP-адреса, который будет использоваться в качестве шлюза по умолчанию VRRP-маршрутизатора для подсети 10.0.100.0 /24
        R1(config-if)#vrrp 1 ip 10.0.100.1

        в) no vrrp 1 shutdown
         г) vrrp 1 timers advertise msec 50

    4) Настройка интерфейса gigabitethernet 1/1/24

        R1(config)#int gigabitethernet 1/1/24
        R1(config-if)#switchport mode trunk
        R1(config-if)#switchport trunk allowed vlan add 100

    Примечание: На коммутаторах SW1 и SW2 также необходимо настроить порты gi23 и gi24 в режим trunk для своих VLAN, а порт gi1 в режим access для своих VLAN.

    После настройки R1 и R2 при выходе из строя R1 мастером становится R2 и работает как шлюз по умолчанию с виртуальным IP-адресом 10.0.100.1 для сети 10.0.100.0 /24 и 10.0.200.1 для сети 10.0.200.0 /24
    При возвращении R1 он снова становится мастером.

    Примечание: На канальном уровне резервируемые интерфейсы имеют MAC-адрес 00:00:5E:00:01:XX, где XX – номер группы VRRP (VRID)

    Источник:
    docs.eltex-co.ru

    [MES] Настройка TACACS на коммутаторах MES
    Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству, при этом поддерживая совместимость с RADIUS и другими процессами проверки подлинности.

    Конфигурацию будем выполнять на базе коммутатора MES2324.

    1.    Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

    MES2324B(config)#tacacs-server host 192.168.10.5 key secret

    2.    Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

    MES2324B(config)#aaa authentication login authorization default tacacs local

    Примечение: На коммутаторах серии 23xx, 33xx, 53xx используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 4.0.6 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке. На коммутаторах серии 1000, 2000, 3000 уже имеется этот функционал.

    3.    Установить способ аутентификации при повышении уровня привилегий:

    MES2324B(config)#aaa authentication enable authorization default tacacs enable

    Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

    4.    Создать учетную запись:


    MES2324B(config)#username tester password eltex privilege 15

    5.    Задать пароль на доступ в привилегированный режим:

    MES2324B(config)#enable password eltex

    6.  Разрешить ведение учета (аккаунта) для сессий управления.

    MES2324B(config)#aaa accounting login start-stop group tacacs+

    7.  Включить ведение учета введенных в CLI команд по протоколу tacacs+.

    MES2324B(config)#aaa accounting commands stop-only group tacacs+

    Примечание: По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

    Источник:
    docs.eltex-co.ru

    Оценка товара ( 1 )
    5.0
    MES2308 отлично подошёл как роутер. Всё работает.
    Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
    Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
    Ваш браузер сильно устарел.
    Обновите его до последней версии или используйте другой более современный.
    Пожалуйста, завершите проверку безопасности!
    0
    Корзина
    Наименование Артикул Количество Сравнить
