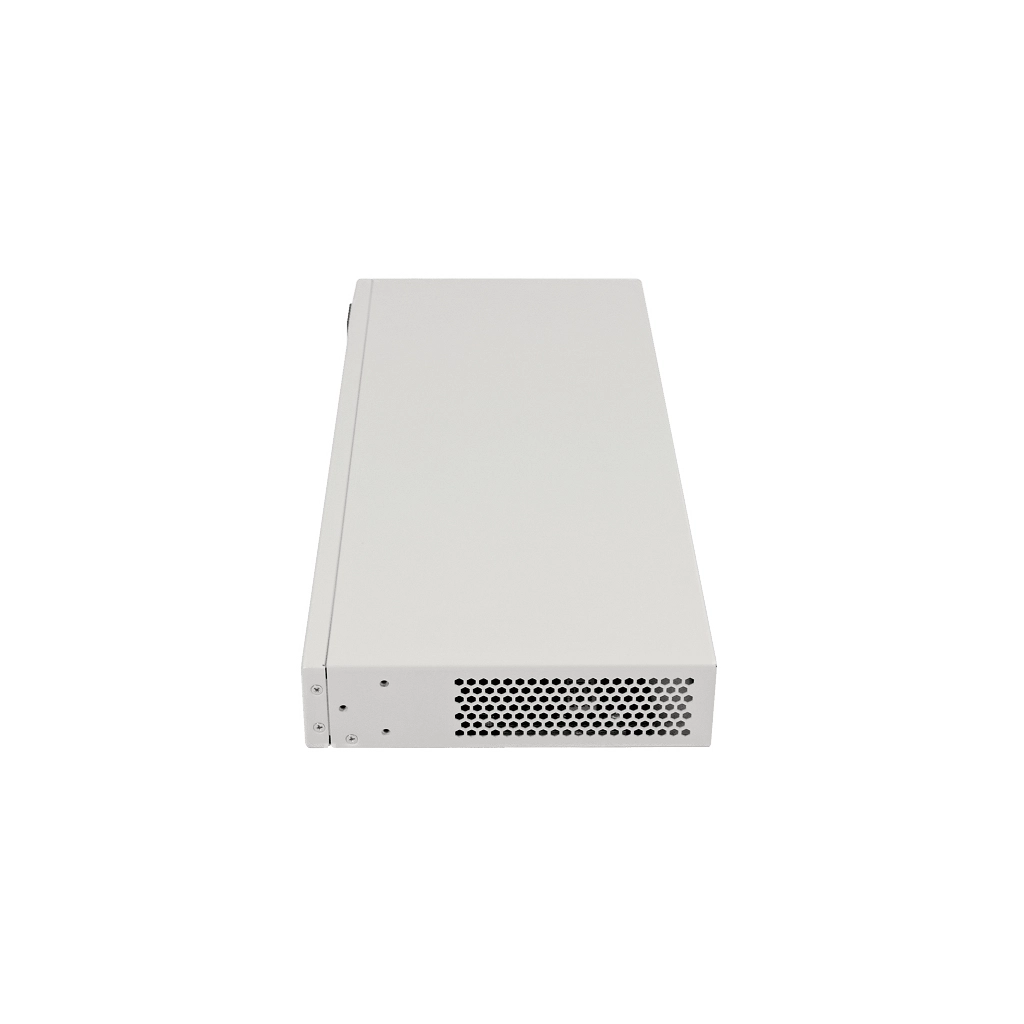

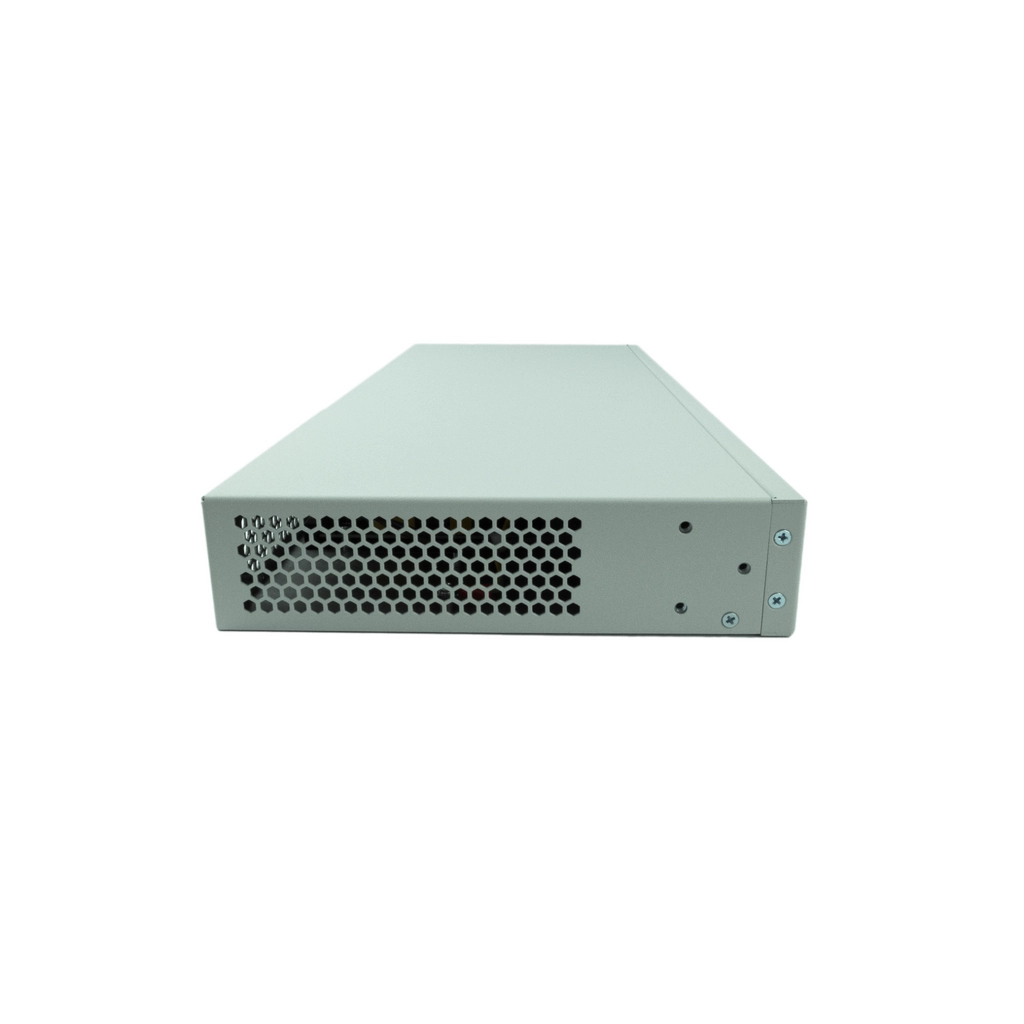

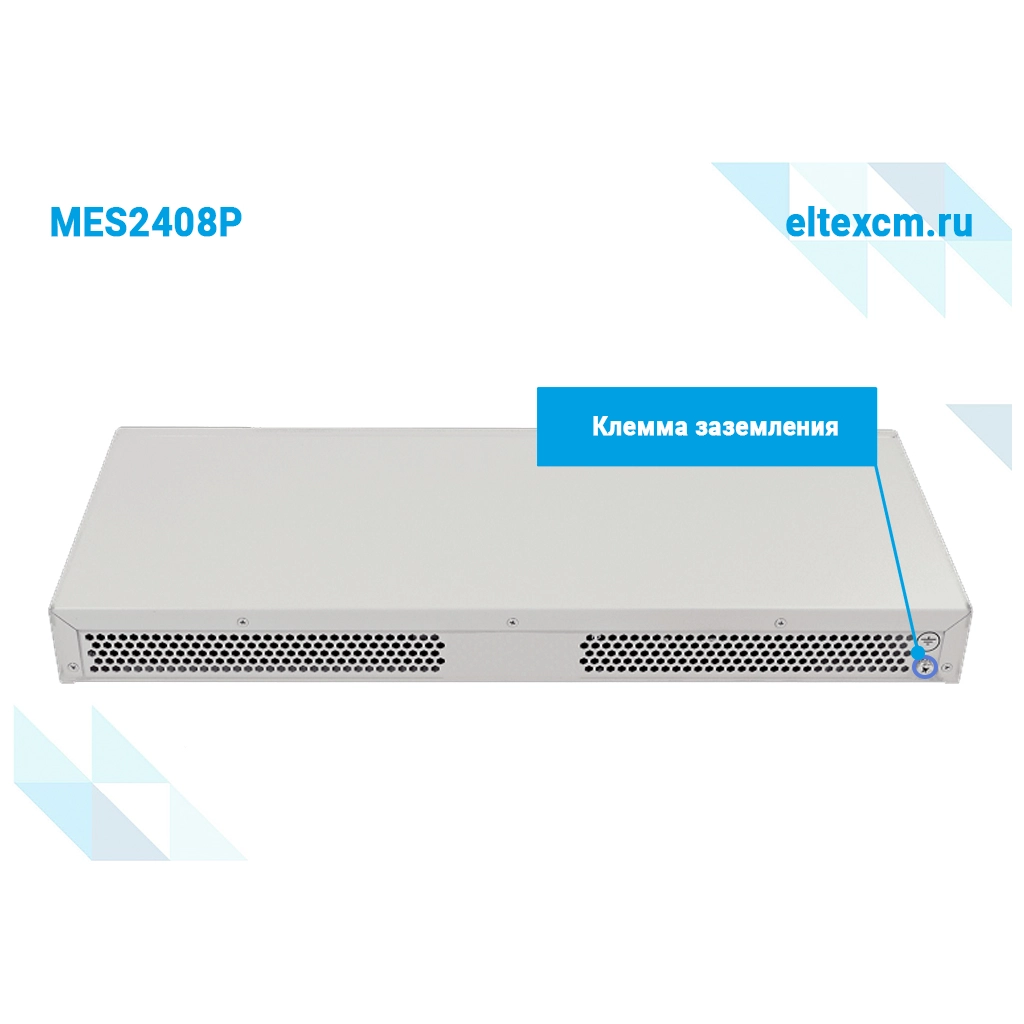

MES2408P Eltex | Коммутатор 8 портов 1G с PoE

Новинка

Ethernet-коммутатор MES2408P, 8 портов 10/100/1000 Base-T (PoE/PoE+), 2 порта 100Base-FX/1000Base-X (SFP), 220V AC

ОКПД2 КТРУ: 26.30.11.110-00000041
Eltex
Артикул: MES2408P
Цена GPL
В наличии
Москва 0 шт
Новосибирск 31 шт
Транзит с завода 0 шт
Гарантия: 12 мес.
Скидка с первого заказа!
Мы дилер №1 Eltex
Новинка
MES2408PL Eltex | Коммутатор 8 портов 1G с PoE
8x1G Poe/Poe+
2x1G SFP
Бюджет 65Вт
68 044
Новинка
MES2428P Eltex | Коммутатор 24 порта с PoE
24x1G Poe/Poe+
4x1G Eth/SFP Combo
89 878
Новинка
MES2428P_DC Eltex | Коммутатор 24 порта с PoE
24x1G Poe/Poe+
4x1G Eth/SFP Combo
48V DC
Новинка
MES2408CP Eltex | Коммутатор 8 портов 1G с PoE, 2 комбо-порта
8x1G Poe/Poe+
2xCombo-порта
68 806
Новинка
MES2408P_DC Eltex | Коммутатор 8 портов 1G с PoE
8x1G Poe/Poe+
2x1G SFP
69 426
MES2324P_DC Eltex | Коммутатор 24 порта 1G с PoE, 4 порта 10G
24x1G Poe/Poe+
4x10G SFP+
48V DC
146 253
Порты UPLINK 2
Особенности PoE
Уровень коммутатора L2
MAC-таблица 8K
Downlink кол-во портов 8
Downlink скорость портов 1G
Установка в стойку 1U
Разъем для АКБ
POE +
Питание AC
Тип аплинка 1G
Размер коробки ШхВхГ, мм 398 x 85 x 305
Вес брутто, кг 2.69

Бюджетный коммутатор на базе чипа Realtek

В новой линейке коммутаторов MES24xx выпустились сразу 3 модели коммутаторов PoE на 8 портов. Один из них Ethernet-коммутатор MES2408P с самым большим бюджетом PoE - 256 Вт, а также с возможностью режима питания как по переменному току, так и по постоянному. Отличное решение для проектирования систем видеонаблюдения.

Сравнение коммутаторов

Остальные модели в основном отличаются бюджетом PoE и интерфейсом:

Модель коммутатора MES2308P MES3508P MES2408P MES2408PL MES2408CP
Пакетный процессор Marvell 98DX3233 Marvell 98DX3333A1-BTD4I000  Realtek RTL8380M Realtek RTL8380M Realtek RTL8382M
Интерфейсы
10/100/1000BASE-T (RJ-45) PoE/PoE+ 8 8 8 8 8
10/100/1000BASE-T (RJ-45) 2
1000BASE-X (SFP) 2
100BASE-FX/1000BASE-X     2 2
10/100/1000BASE-T/100BASE-FX/1000BASE-X
Combo
  2     2
Производительность
Пропускная способность 24 Гбит/с 20 Гбит/с 20 Гбит/с 20 Гбит/с 20 Гбит/с
Производительность на пакетах 64 байта 17,7 MPPS 14 MPPS 14,88 MPPS 14,88 MPPS 14,88 MPPS
Физические характеристики и условия окружающей среды
Макс. потребляемая мощность Не более 270 Вт 255Вт 280Вт 93Вт 160Вт
Бюджет PoE  240Вт 240Вт 256Вт 65Вт 120Вт
Питание 220В AC, 50 Гц/
36–72В DC
с PoE:
45-57V DC
без PoE:
20-57V DC
220В AC, 50 Гц/
36–72В DC
220В AC, 50 Гц 220В AC, 50 Гц
Рабочая температура окружающей среды от -20 до +50°С от -40 до +70°С от -20 до +50°С от -20 до +50°С от -20 до +50°С



  • Расширенные функции L2
  • Поддержка Multicast (IGMP Snooping, MVR)
  • Расширенные функции безопасности (L2-L4 ACL,IP Source Guard, Dynamic ARP Inspection и др.)

Коммутаторы серии MES2408x осуществляют подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Gigabit Ethernet.

Коммутаторы поддерживают виртуальные локальные сети, многоадресные группы рассылки и имеют расширенный набор функций безопасности.

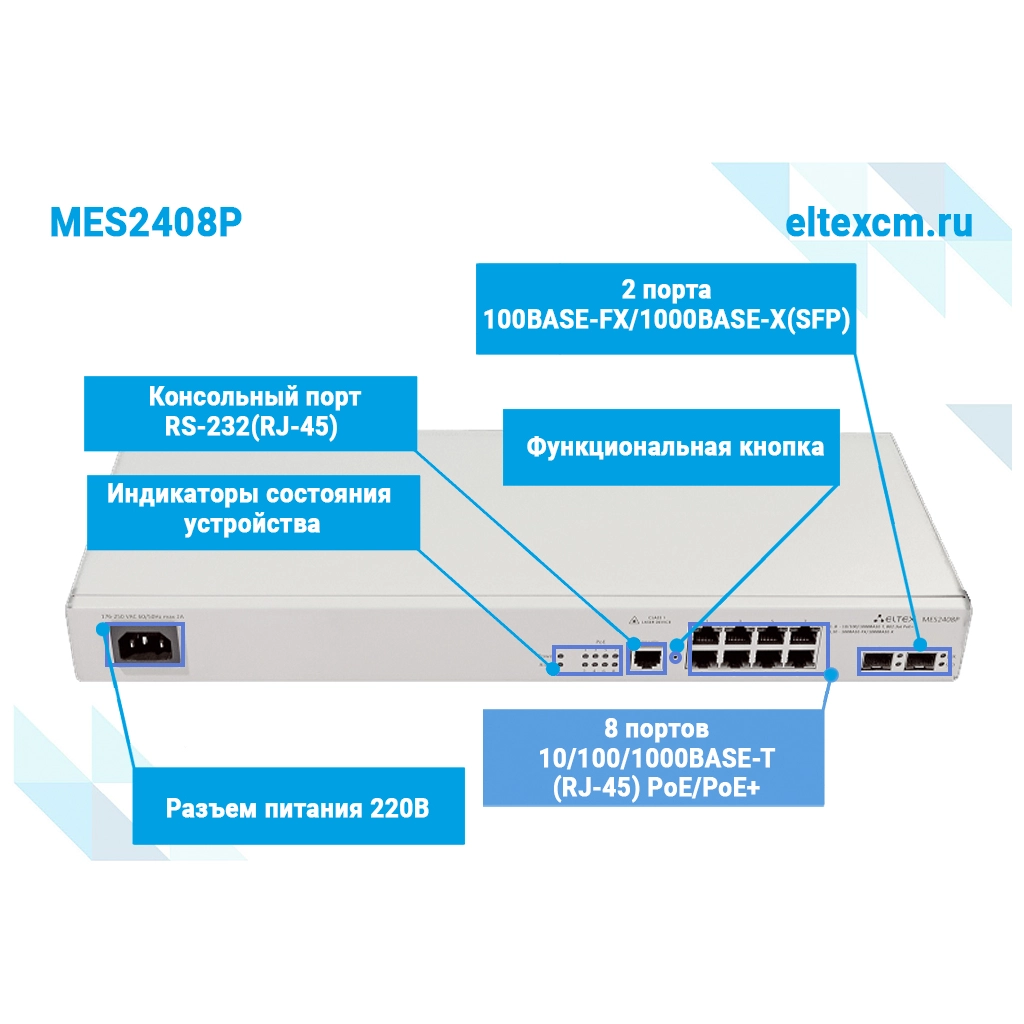

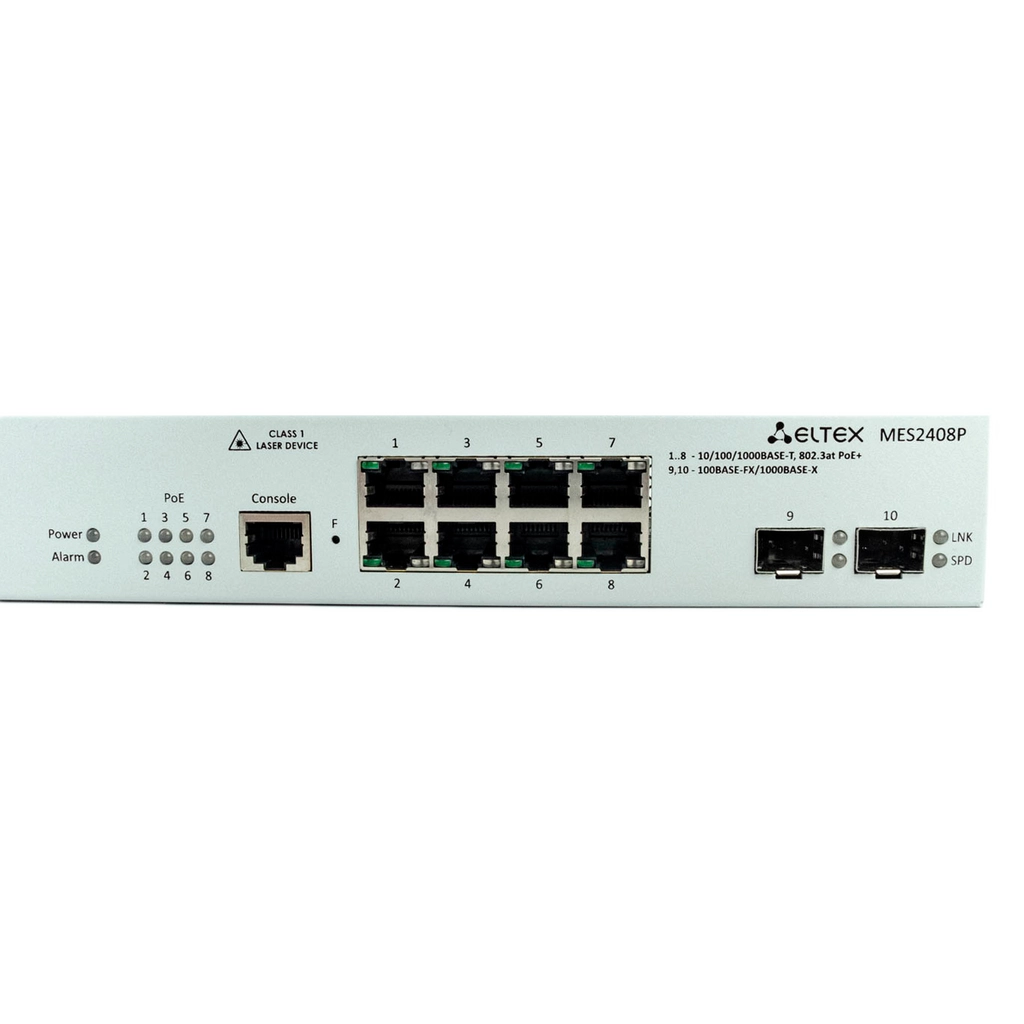

Общие параметры
  • Пакетный процессор Realtek RTL8380M
  • 8x10/100/1000BASE-T PoE/PoE+
  • 2x100BASE-FX/1000BASE-X (SFP)
  • 1xКонсольный порт RS-232 (RJ-45)
Производительность
  • Пропускная способность - 20 Гбит/с
  • Производительность на пакетах длиной 64 байта1 - 14,88 MPPS
  • Объем буферной памяти - 512 Кбайт
  • Объем ОЗУ (DDR3) - 256 Мбайт
  • Объем ПЗУ (SPI Flash) - 32 Мбайт
  • Таблица MAC-адресов - 8192
  • Количество ARP-записей - 1000
  • Таблица VLAN - 4094
  • Количество групп L2 Multicast (IGMP Snooping) - 509
  • Количество правил SQinQ - 128(ingress), 256(egress)
  • Количество правил MAC ACL - 381
  • Количество правил IPv4/IPv6 ACL - 219/128
  • Количество L3-интерфейсов - 8 vlan, до 5 IPv4-адресов в каждом vlan, до 300 IPv6 GUA суммарно для всех vlan
  • Link Aggregation Groups (LAG) - 8 групп, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей на порт
  • Размер Jumbo-фрейма - Максимальный размер пакетов 10 000 байт
    Функции интерфейсов
    • Защита от блокировки очереди (HOL)
    • Поддержка Auto MDI/MDIX
    • Поддержка сверхдлинных кадров (Jumbo frames)
    • Управление потоком (IEEE 802.3X)
    • Зеркалирование портов (SPAN/RSPAN)
    Функции при работе с МAC-адресами
    • Независимый режим обучения в каждой VLAN
    • Поддержка многоадресной рассылки (MAC Multicast Support)
    • Регулируемое время хранения MAC-адресов
    • Статические записи MAC (Static MAC Entries)
    • Отслеживание событий MAC change на портах
    • Отслеживание событий MAC flapping на портах
    • Логирование событий MAC Flapping
    Поддержка VLAN
    • Поддержка IEEE 802.1Q
    • Поддержка Q-in-Q
    • Поддержка Selective Q-in-Q
    • Поддержка GVRP
    • Поддержка MAC-based VLAN
    • Поддержка Protocol-based VLAN
    Функции L2 Multicast
    • Поддержка профилей Multicast
    • Поддержка статических Multicast-групп
    • Поддержка IGMP Snooping v1,2,3
    • Поддержка IGMP Snooping fast-leave
    • Поддержка функций IGMP proxy-report
    • Поддержка авторизации IGMP через RADIUS
    • Поддержка MLD Snooping v1,2
    • Поддержка MLD Snooping fast-leave
    • Поддержка IGMP Querier
    • Поддержка MVR
    Функции L2
    • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
    • Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
    • Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
    • Поддержка STP Root Guard
    • Поддержка STP Loop Guard
    • Поддержка STP BPDU Guard
    • Поддержка BPDU Filtering
    • Поддержка Spanning Tree Fast Link option
    • Поддержка Layer 2 Protocol Tunneling (L2TP)
    • Поддержка Loopback Detection (LBD)
    • Изоляция портов
    • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
    Функции Link Aggregation
    • Создание групп LAG
    • Объединение каналов с использованием LACP
    • Поддержка LAG Balancing Algorithm
    Сервисные функции
    • Виртуальное тестирование кабеля (VCT)
    • Диагностика оптического трансивера
    Поддержка IPv6
    • Функциональность IPv6 Host
    • Совместное использование IPv4, IРv6
    Функции обеспечения безопасности
    • DHCP Snooping
    • Опция 82 протокола DHCP
    • IP Source Guard
    • Dynamic ARP Inspection (Protection)
    • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
    • Проверка подлинности по интерфейсам на основе IEEE 802.1x
    • Система предотвращения DoS-атак
    • Сегментация трафика
    • Фильтрация DHCP-клиентов
    • Предотвращение атак BPDU
    • PPPoE Intermediate agent
    • DHCPv6 Snooping
    • IPv6 Source Guard
    • Поддержка функции IPv6 ND Inspection
    • Поддержка функции IPv6 RA Guard
    Списки управления доступом ACL
    • L2-L3-L4 ACL (Access Control List)
    • IPv6 ACL
    • ACL на основе:
      • Порта коммутатора
      • Приоритета IEEE 802.1p
      • VLAN ID
      • EtherType
      • DSCP
      • Типа IP-протокола
      • Номера порта TCP/UDP
      • Содержимого пакета, определяемого пользователем (User Defined Bytes)
    Основные функции качества обслуживания (QoS) и ограничения скорости
    • Ограничение скорости на портах (shaping, policing)
    • Поддержка класса обслуживания IEEE 802.1p
    • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
    • Классификация трафика на основании ACL
    • Назначение меток CoS/DSCP на основании ACL
    • Перемаркировка меток DSCP в CoS
    • Перемаркировка меток CoS в DSCP
    • Назначение VLAN на основании ACL
    ОАМ
    • IEEE 802.3ah, Ethernet OAM
    • Dying Gasp
    • IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков
    Основные функции управления
    • Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
    • Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
    • Протокол SNMP
    • Интерфейс командной строки (CLI)
    • Web-интерфейс
    • Syslog
    • SNTP (Simple Network Time Protocol)
    • Traceroute
    • LLDP (IEEE 802.1ab) + LLDP MED
    • Возможность обработки трафика управления с двумя заголовками 802.1Q
    • Поддержка авторизации вводимых команд с помощью сервера TACACS+
    • Поддержка IPv4/IPv6 ACL для управления устройством
    • Управление доступом к коммутатору – уровни привилегий для пользователей
    • Блокировка интерфейса управления
    • Локальная аутентификация
    • Фильтрация IP-адресов для SNMP
    • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
    • Клиент Telnet, клиент SSH
    • Сервер Telnet, сервер SSH
    • Поддержка макрокоманд
    • Журналирование вводимых команд по протоколу TACACS+
    • Автоматическая настройка DHCP
    • DHCP Relay (поддержка IРv4)
    • DHCP Relay Option 82
    • Добавление тега PPPoE Circuit-ID
    • Flash File System
    • Команды отладки
    Механизм ограничения трафика в сторону CPU
    • Шифрование пароля
    • Ping (поддержка IPv4/IPv6)
    • Поддержка статических маршрутов IPv4/IPv6
    • Поддержка двух версий файлов конфигурации
      Функции мониторинга
      • Статистика интерфейсов
      • Поддержка мониторинга загрузки CPU по задачам и очередям
      • Мониторинг загрузки оперативной памяти (RAM)
      • Мониторинг температуры
      • Мониторинг TCAM
      Стандарты MIB/IETF
      • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
      • RFC 1212 Concise MIB Definitions
      • RFC 1213 MIB II
      • RFC 1215 MIB Traps Convention
      • RFC 1493, 4188 Bridge MIB
      • RFC 1157, 2571-2576 SNMP MIB
      • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
      • RFC 2465 IPv6 MIB
      • RFC 2737 Entity MIB
      • RFC 4293 IPv6 SNMP Mgmt Interface MIB
      • Private MIB
      • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
      • RFC 2668 802.3 MAU MIB
      • RFC 2674, 4363 802.1p MIB
      • RFC 2233, 2863 IF MIB
      • RFC 2618 RADIUS Authentication Client MIB
      • RFC 4022 MIB для TCP
      • RFC 4113 MIB для UDP
      • RFC 3289 MIB для Diffserv
      • RFC 2620 RADIUS Accounting Client MIB
      • RFC 768 UDP
      • RFC 791 IP
      • RFC 792 ICMPv4
      • RFC 2463, 4443 ICMPv6
      • RFC 793 TCP
      • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
      • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
      • RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
      • RFC 826 ARP
      • RFC 854 Telnet
        Физические параметры и параметры окружающей среды
        • Питание:
          • 176–250В AC, 50-60 Гц
          • 36–72В DC
        • Максимальная потребляемая мощность (с учетом нагрузки PoE): 280 Вт
        • Бюджет PoE: 256 Вт
        • Рабочая температура окружающей среды от -20 до +50 °С1
        • Температура хранения от -40 до +70 °С
        • Рабочая влажность не более 80%
        • Охлаждение пассивное
        • Размеры (ШxВxГ): 430x44x178 мм
        • Масса - 2,69 кг

        Значения указаны для односторонней передачи
        Для MES2408P DC: при использовании коммерческих SFP-трансиверов температура окружающей среды не должна превышать +45 °С
        MES2408P
        Ethernet-коммутатор MES2408P, 8 портов 10/100/1000 Base-T (PoE/PoE+), 2 порта 10/100/1000 Base-T/1000Base-X (SFP), 220V AC
        EMS-MES-access
        Опция EMS-MES-access системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES-1000, MES-2000
        SPM270-220/56
        Плата питания SPM270-220/56, 220V AC, 270W
        Шнур питания 220В
        Шнур питания 220В
        Комплект крепления в 19"стойку
        Комплект крепления в 19"стойку
        Руководство по эксплуатации (поставляется на CD-диске)
        Руководство по эксплуатации (поставляется на CD-диске)
        Паспорт
        Паспорт
        [MES] Использование 100-метрового кабеля категории Cat5e при питании устройств по PoE
        Согласно группе стандартов питания PoE IEEE802.3 устройства-потребители, питающиеся по PoE при использовании стометрового кабеля категории Cat5e , не должны потреблять более:
        • 12,95 Вт - для устройств классов 0, 3
        • 3,84 Вт - для устройств класса 1
        • 6,49 Вт - для устройств класса 2
        • 25,5 Вт - для устройств класса 4

        Класс

        Стандарт

        Мощность на порт, Вт

        Мощность на устройство, Вт

        0

        802.3af/802.3at

        15,4

        0,44 - 12,92

        1

        802.3af/802.3at

        4,5

        0,44 - 3,84

        2

        802.3af/802.3at

        7

        3,84 - 6,49

        3

        802.3af/802.3at

        15,4

        6,49 - 12,95

        4

        802.3at

        30

        12,95 - 25,5

        Разница между мощностью на порту и мощностью на питаемом устройстве обусловлена тем, что жилы кабеля имеют сопротивление (более высокие значения способствуют большей потери мощности в кабеле), следовательно, выходная мощность питающего устройства выше входной мощности питаемого устройства. Часть мощности теряется в кабеле.

        Длина PoE

        Согласно стандартов 802.3af и 802.3at длина кабеля для PoE заявляется равной 100 метрам. Однако на практике максимальная длина витой пары PoE зависит от многих факторов, в том числе заранее неизвестных:

        • сечения проводников;
        • металла проводников;
        • количества изгибов на линии;
        • наводок, неравномерных характеристик витой пары.

        Со скидкой на перегибы и прочее максимальная длина кабеля PoE желательна не более 75 метров.
        Кабели хорошего качества (с малым сопротивлением) позволяют питать устройства на расстоянии до 100 метров.

        [MES] Пример настройки IGMP Snooping на коммутаторах серии 24xx
        Создаем вланы: 200 для данных и 300 для мультикаста

        console# config terminal

        console(config)# vlan 200,300

        console(config-vlan-range)# vlan active  vlan active

        console(config-vlan-range)# exit



        Добавляем вланы на порты (для примера порт 1 смотрит в сторону абонента, 25 - аплинк)

        console(config)# interface gigabitethernet 0/1

        console(config-if)#switchport general allowed vlan add 200 untagged

        console(config-if)#switchport general pvid 200

        console(config-if)#switchport multicast-tv vlan 300

        console(config-if)#exit



        console(config)# interface gigabitethernet 0/25

        console(config-if)# switchport mode general

        console(config-if)# switchport general allowed vlan add 200,300



        Создаем профиль с разрешенными диапазонами мультикастовых групп и включаем Igmp Snooping

        console(config)# ip mcast profile 1

        console(config-profile)# permit

        console(config-profile)# range 224.1.1.1 224.1.1.255

        console(config-profile)#   range 224.1.2.1 224.1.2.255

        console(config-profile)#   range 224.1.3.1 224.1.3.255

        console(config-profile)#   profile active

        console(config-profile)# exit



        console(config)# snooping multicast-forwarding-mode ip

        console(config)# ip igmp snooping

        console(config)# ip igmp snooping multicast-vlan enable



        Включаем IGMP Snooping во вланах и настраиваем аплинк как порт-источник мультикаста

        console(config)# vlan 200

        console(config-vlan)# ip igmp snooping

        console(config-vlan)# exit

        console(config)# vlan 300

        console(config-vlan)#   ip igmp snooping

        console(config-vlan)#   ip igmp snooping fast-leave (опционально)

        console(config-vlan)# ip igmp snooping mrouter gigabitethernet 0/25

        console(config-vlan)#   ip igmp snooping multicast-vlan profile 1

        console(config-vlan)# end

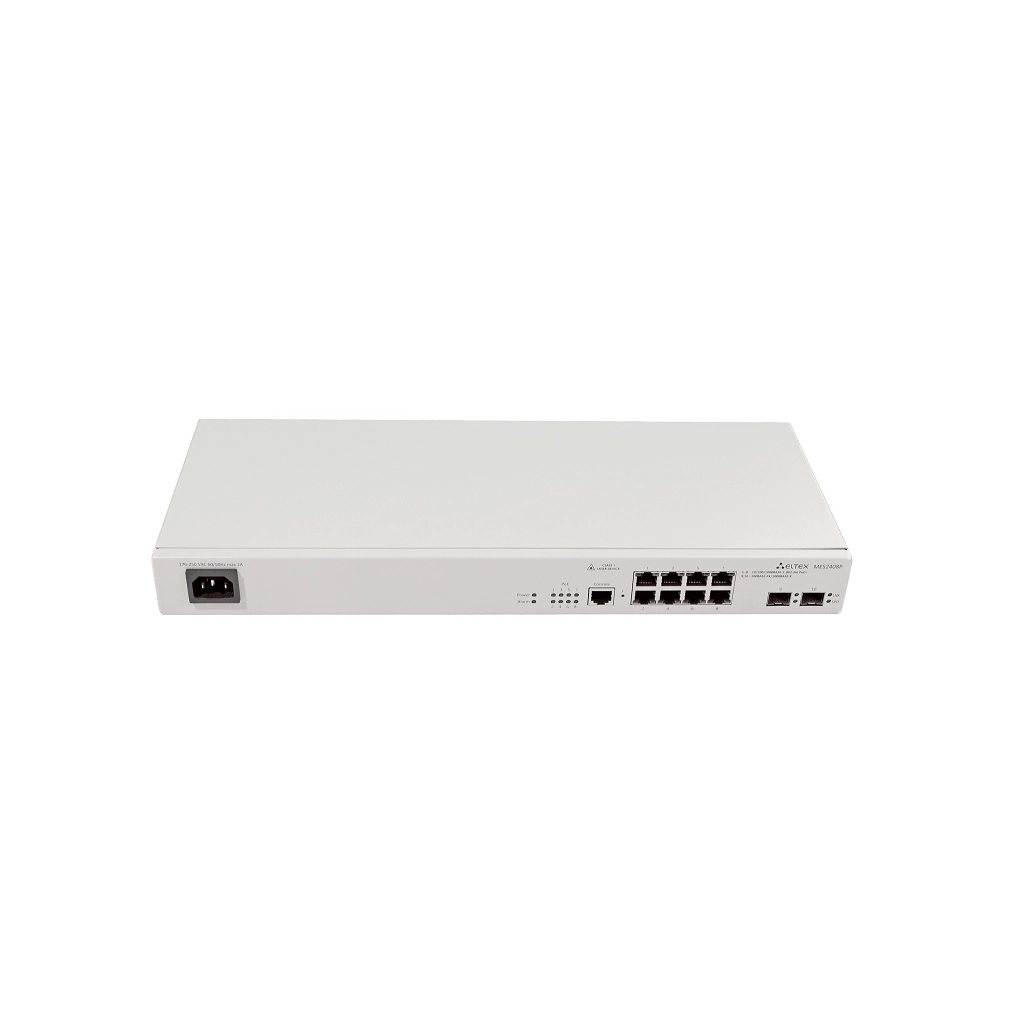

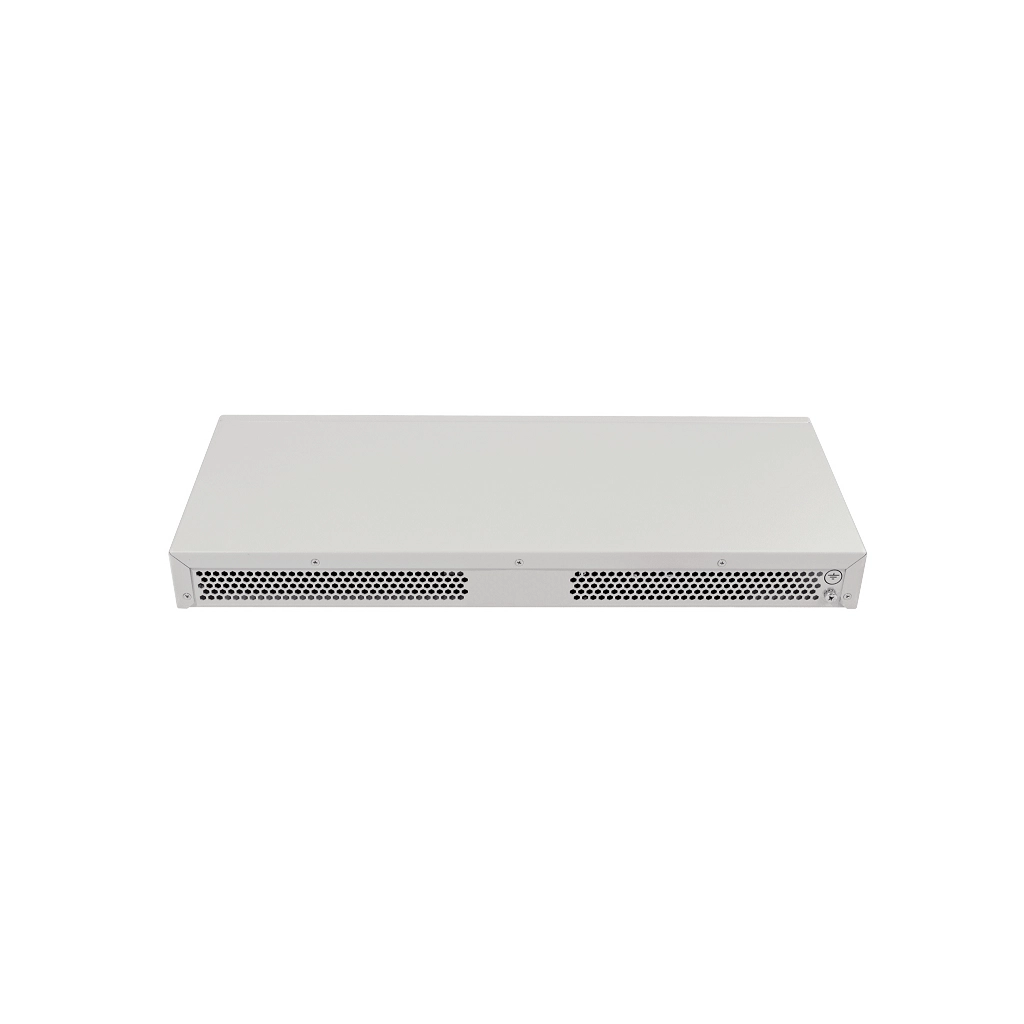

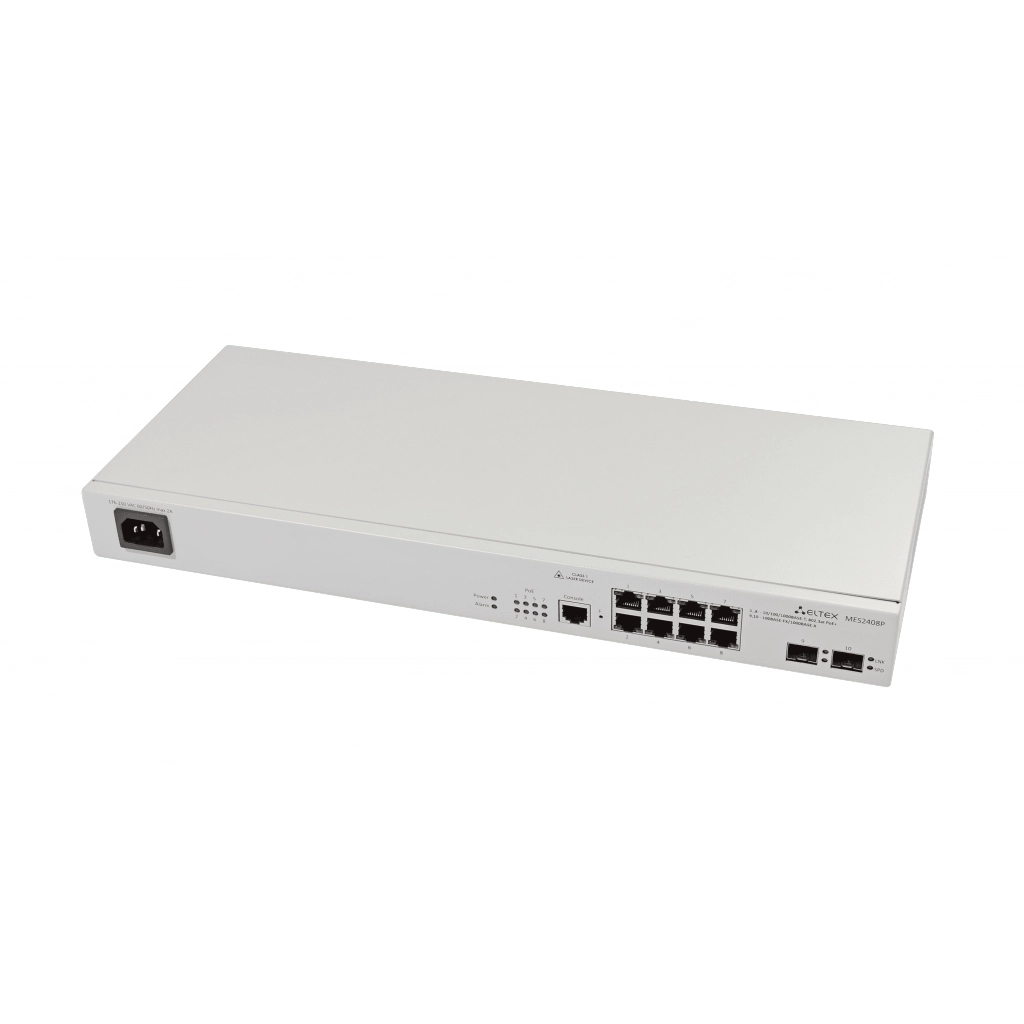

        Рассчитать стоимость доставки MES2408P Eltex | Коммутатор 8 портов 1G с PoE
        Данный сервис поможет Вам узнать ориентировочную стоимость доставки Вашего товара
        Выберите маршрут
        Страна назначения
        Населенный пункт
        Ваш браузер сильно устарел.
        Обновите его до последней версии или используйте другой более современный.
        0
        Ваш заказ
        Наименование Цена Количество Итого
        Сумма заказа:
        0 руб
