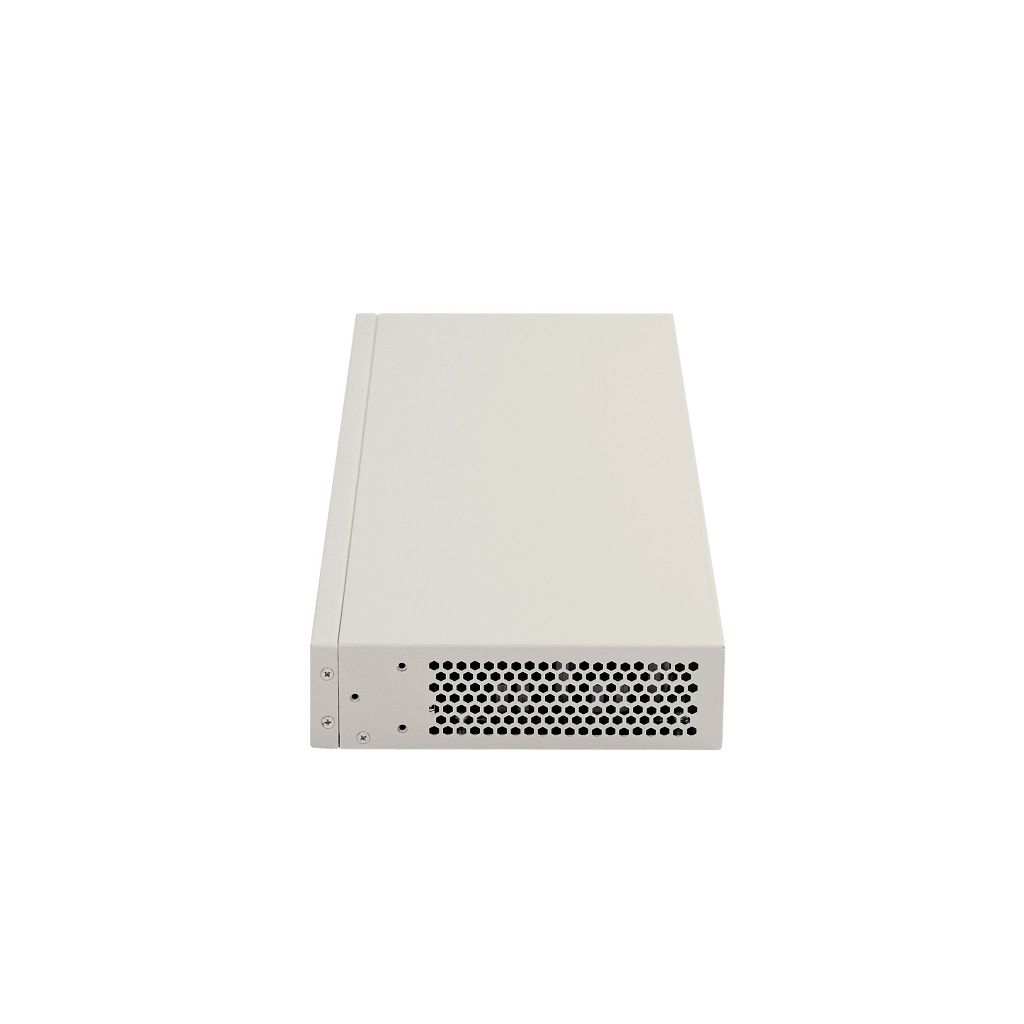

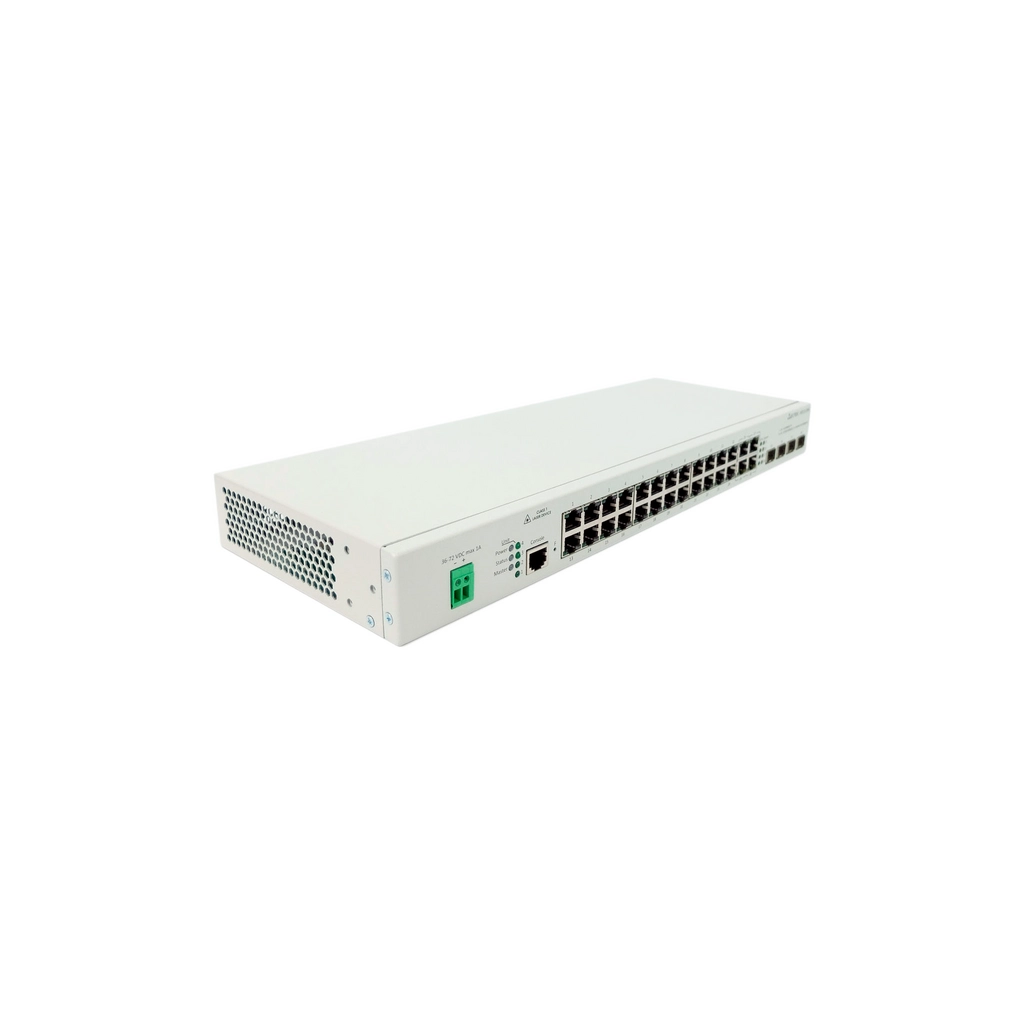

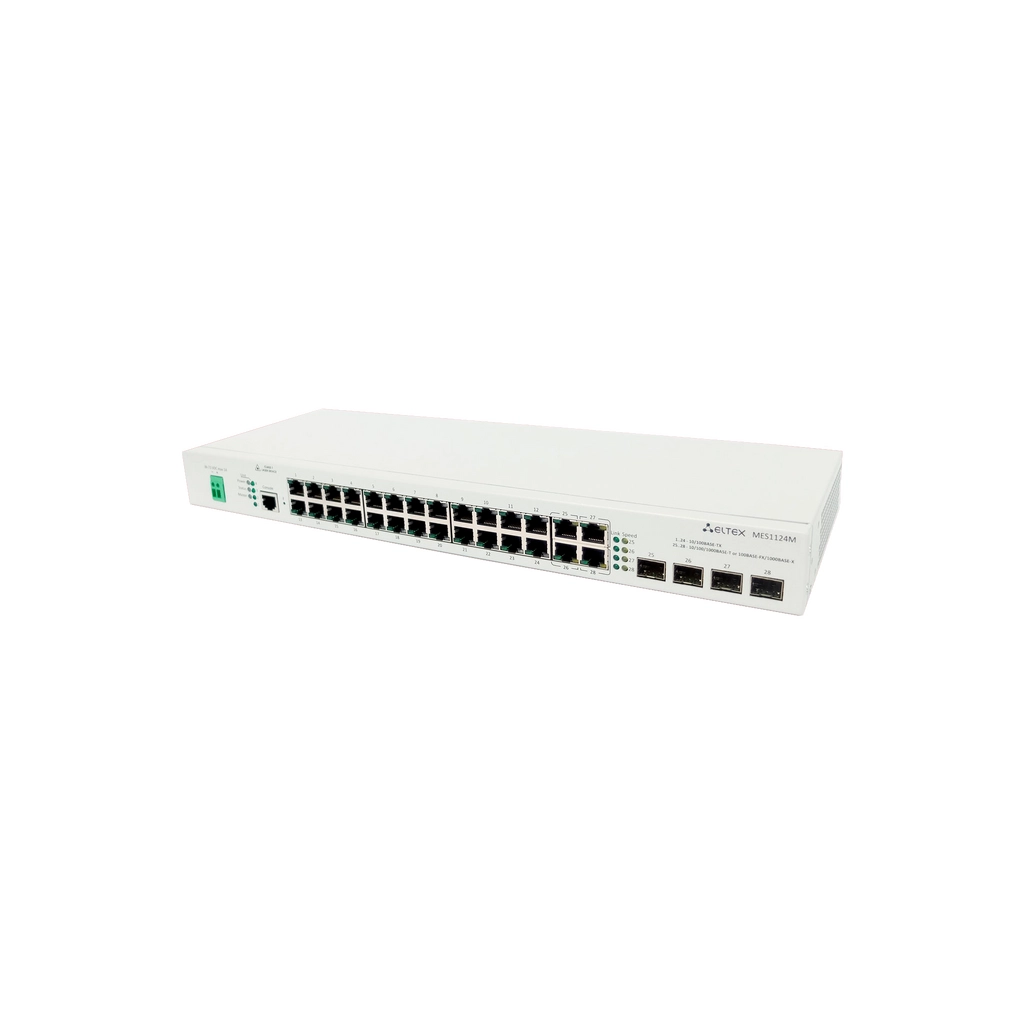

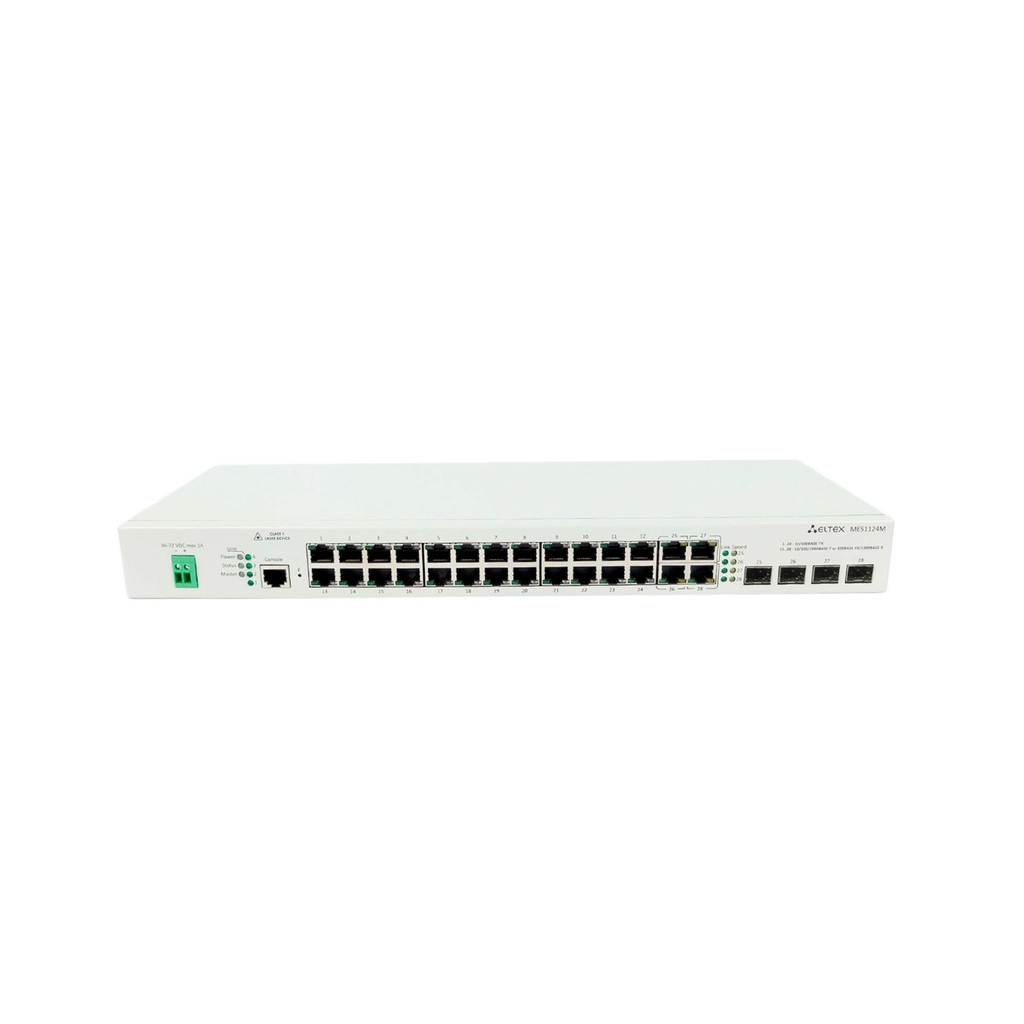

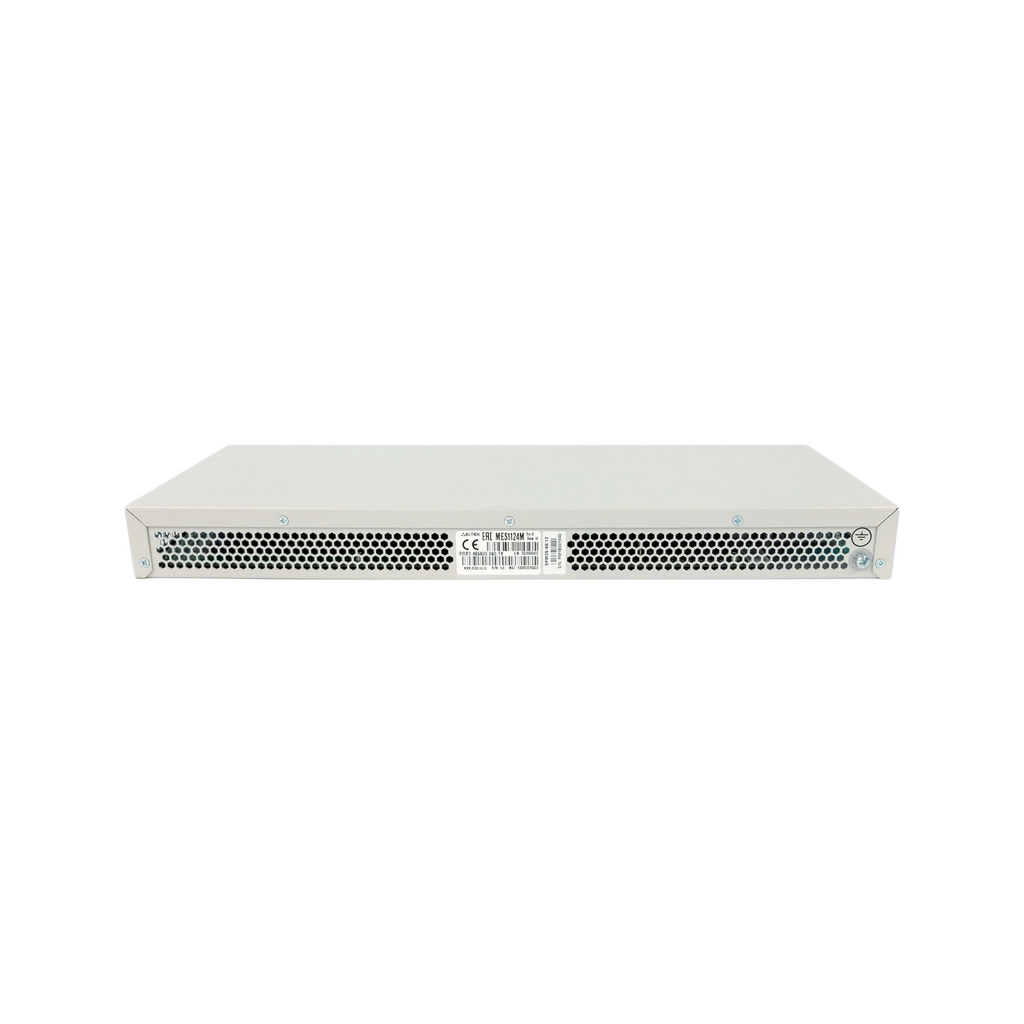

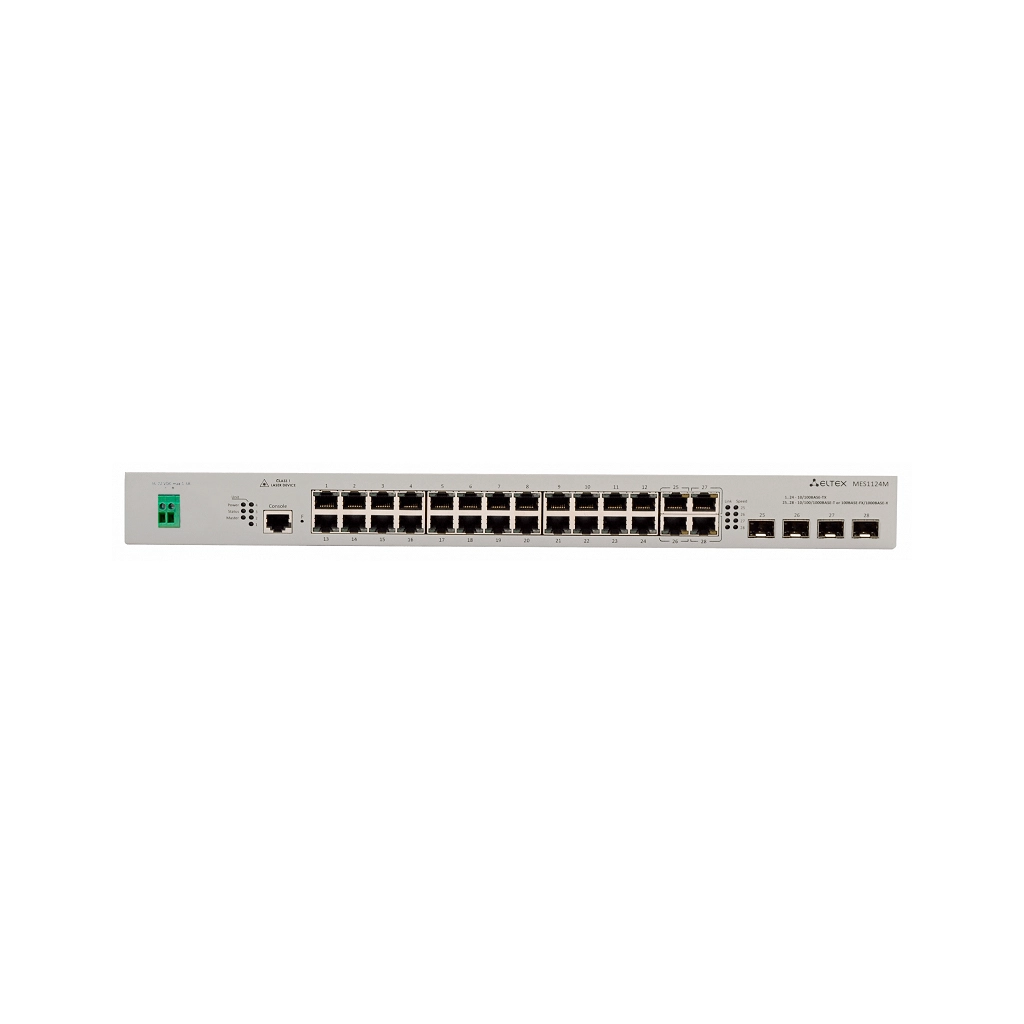

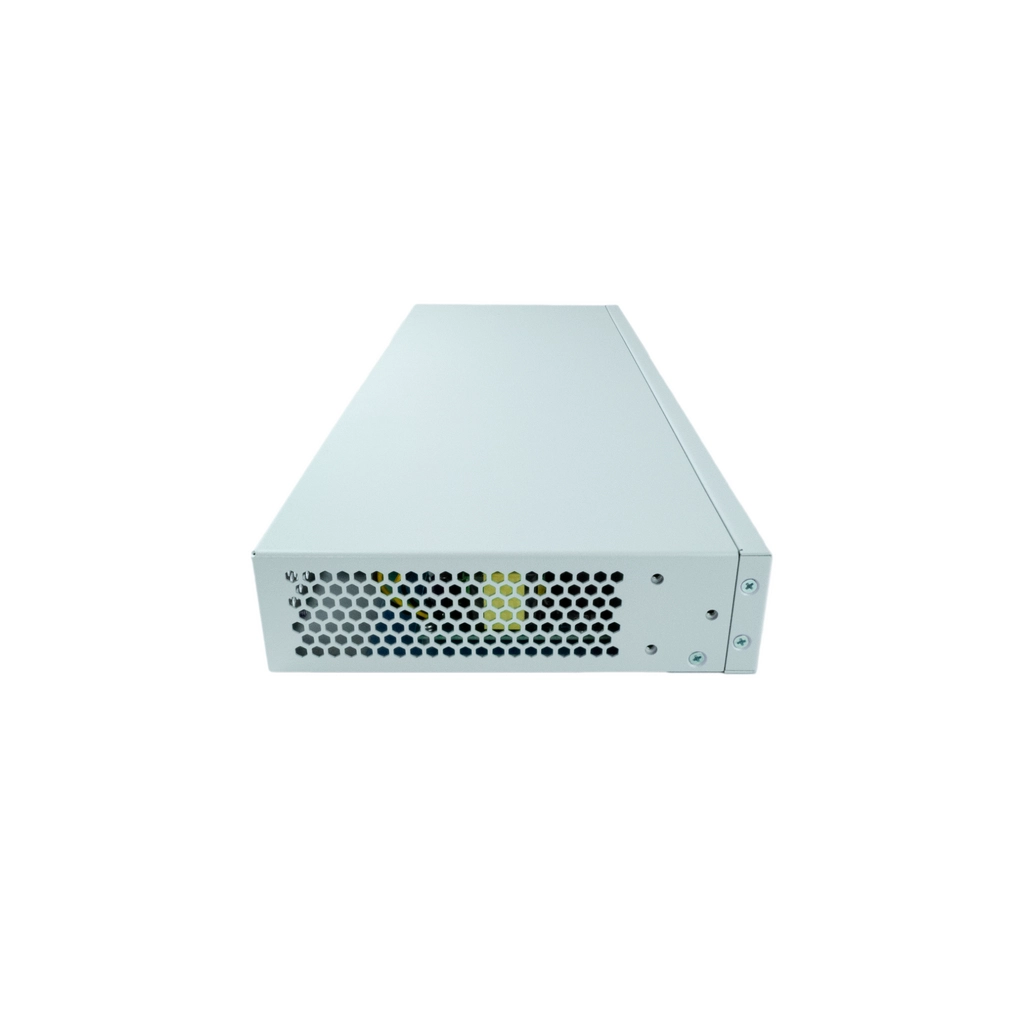

MES1124M_DC Eltex | Коммутатор 24 порта 100M с грозозащитой

24 порта 10/100Base-T, 4 комбо-порта 10/100/1000Base-T/1000Base-X, встроенная грозозащита на портах. Управляемый коммутатор MES1124M является обновленной версией MES1124. Особенность коммутатора: защита от скачков напряжения до 6 кВ (в соответствии со стандартом IEC61000-4-5).

ОКПД2 КТРУ: 26.30.11.110-00000041
Eltex
Артикул: MES1124M_DC
Цена GPL
В наличии
Москва 1 шт
Новосибирск 0 шт
Транзит с завода 500 шт
Гарантия: 12 мес.
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
Самойлов Иван
Возраст: 34 года
Офис: Новосибирск
Опыт работы с Eltex: 5 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
Самойлов Иван (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Возраст: 28 лет
Офис: Новосибирск
Опыт работы с Eltex: 5 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
  • Создание необходимой телекоммуникационной инфраструктуры на судебных участках мировых судей Республики Дагестан для подключения к ГАС «Правосудие»
Серажим Антон (Новосибирск)
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 5 лет
Выполненные проекты:
  • ЦОД для организации из системы здравоохранения, г.Москва
  • Реализация проекта телефонии 1500 абонентов для предприятия атомной отрасли
  • Поставка PoE коммутаторов для организации видеонаблюдения для крупного аэропорта Москвы
  • Модернизация телефонии и ШПД в Поволжье для силового ведомства
  • Организация телефонии и ШПД для крупного ВУЗа в Санкт-Петербурге
  • Построение ядра сети в Мурманском морском порту
  • Сеть ШПД и Wi-Fi по филиалам предприятия судостроительной отрасли
  • Более 10 проектов сдали СОРМ для операторов связи по всей России
  • Более 20 проектов GPON для операторов связи по всей России
  • ЦОД для предприятия структуры Росатом
  • Русский соколиный центр Камчатка, Петропавловск-Камчатский - ШПД + wi-fi
Ларин Алексей (Москва)
Возраст: 29 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Бесшовный Wi-Fi на территории НПЗ Газпромнефть для работы очков виртуальной реальности
  • Проект сети ШПД для автоматизированной системы виброконтроля и диагностики энергоблоков АЭС
  • АТС (Софтсвич ECSS-10), IP телефоны и сеть ШПД для центрального аппарата ведомства
  • Оснащение коммутационным оборудованием базовых станций радио вещания применяемых структурами МЧС,МВД,ОМОН на территории краснодарского края
  • Создание узла агрегации ШПД для силового ведомства
  • Проект передачи 80 потоков Е1 поверх сети Ethernet для ведомственной сети
Рекун Антон (Москва)
Возраст: 28 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Построение Сети ШПБ и Wi-Fi для государственных ВУЗов Москвы, МО и регионов.
  • Северный Речной вокзал г.Москвы, организация ЛВС, видеонаблюдения.
  • Поставка криптомаршрутизаторов органам государственной охраны.
  • Инсталляция сетевого оборудования на контрольно-пропускных пунктах границы РФ.
  • Организация ядра сети, агрегации и доступа для «Объединённой двигателестроительной корпорации» , входящей в состав "Ростеха"
Поддубный Владислав (Москва)
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализации СОРМ-3 для операторов связи
  • Организация видеонаблюдения и хранения данных в Министерстве образования и науки Республики Татарстан
  • Проекты реконструкции ведомственных сетей связи комбинатов Росрезерва
  • Модернизация сети связи в Краснодарском высшем военном училище
  • Проект по созданию защищённого контура сети в филиалах силовых ведомств
  • Модернизация телефонной сети в филиале ФГУП Главный центр Спецсвязи
  • Создание защищённого контура сети с шифрованием FSTEC в филиале энергетической компании в Санкт-Петербурге
  • Построение локально-вычислительной сети ситуационного центра для транспортной нефтегазовой компании
  • Создание защищенной распределенной сети связи для филиалов Газпром Газораспределение Самара
  • Построение локально-вычислительной сети на объектах Русал
  • Организация IP-телефони для подразделений Норникель
  • Построение промышленной локально-вычислительной сети и IP-телефонии в филиалах ЛОЭСК
Фадин Дмитрий (Москва)
Возраст: 34 года
Офис: Казань
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Проработка решения по созданию Wi-Fi сети для государственных ВУЗов
  • Поставка коммутаторов доступа в 85 регионов России по заданию Судебного департамента;
  • Построение ядра сети для бюро морского машиностроения в г. Санкт-Петербург
Муртазин Камиль (Казань)
Скидка с первого заказа!
Мы дилер №1 Eltex
Хит
MES1124M Eltex | Коммутатор 24 порта 100M с грозозащитой
24x100М
4x1G Eth/ SFP Combo
грозозащита
45 048
Хит
MES1124MB Eltex | Коммутатор 24 порта 100M с грозозащитой
24x100М
4x1G Eth/ SFP Combo
грозозащита
АКБ 12V DC
Новинка
MES1428 Eltex | Коммутатор 24 порта 100M
24x100М
4x1G Eth/ SFP Combo
грозозащита
Новинка
MES1428_DC Eltex | Коммутатор 24 порта 100M
24x100М
4x1G Eth/ SFP Combo
грозозащита
48V DC
Порты DOWNLINK 24
Порты UPLINK 4
Уровень коммутатора L2
Особенности
Downlink кол-во портов 24
MAC-таблица 16K
Downlink скорость портов 100M
Установка в стойку 1U
Разъем для АКБ
POE
Питание DC
Тип аплинка 1G
Размер коробки ШхВхГ, мм 520 x 85 x 270
Вес брутто, кг 2.95



MES1124M – управляемый коммутатор уровня доступа (L2)

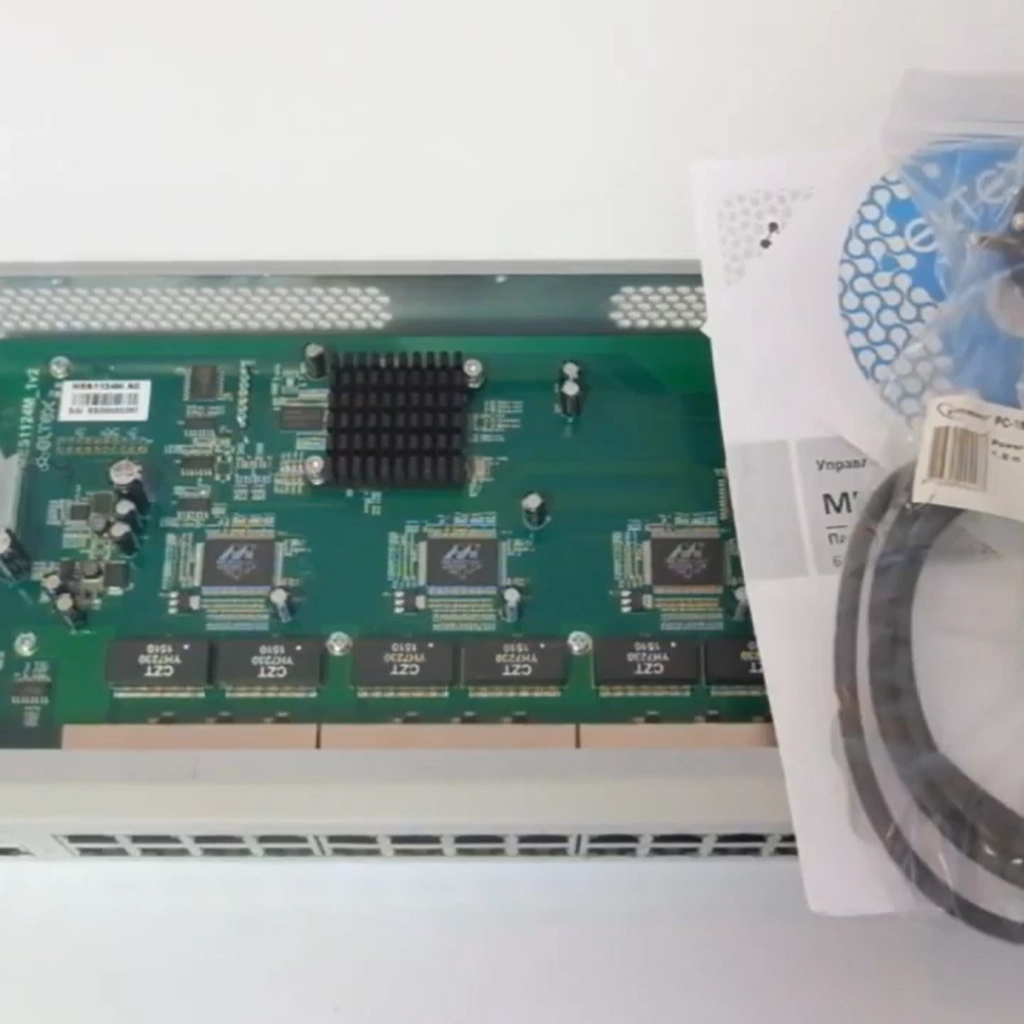

В качестве центрального процессора разработчиками Eltex выбран Marvell 98DX1035. Основные характеристики:

  • Производительность центрального процессора 12,8 Гбит/с.
  • Таблица MAC-адресов – 16К
  • Количество активных VLAN – 4К
  • Потреблямая мощность – не более 25 Вт
  • Электропитание – 220V AC / 48V DC
  • На портах установлена грозозащита 6кВ.

Преимущества MES1124M

  • Конкурентная цена
  • Встроенная грозозащита
  • Развитый функционал в части Multicast
  • Версии с питанием AC \ DC

Обновленная версия MES1124

MES1124M - это обновленная версия MES1124: установлена новая версия чипа Marvell и встроенна грозозащита на портах. Также, снижена цена коммутатора в сравнении с MES1124

Интерфейсы
  • 24 х 10/100 Base-T (RJ-45)
  • 4 x 10/100/1000 Base-T/1000 Base-X (SFP)/100 Base-FX Combo
  • Консольный порт RS-232 (RJ-45)
Производительность
  • Пропускная способность - 12,8 Гбит/с
  • Производительность на пакетах длиной 64 байта1 - 9 MPPS
  • Объем буферной памяти - 1 Мбайт
  • Объем ОЗУ (DDR2) - 128 Мбайт
  • Объем ПЗУ (SPI Flash) - 16 Мбайт
  • Таблица MAC-адресов - 16384
  • Количество активных VLAN - 4094
  • Количество групп L2 Multicast (IGMP Snooping) - 1000
  • Количество правил SQinQ - 168 (ingress) / 96 (egress)
  • Таблица ACL - 248
  • Link Aggregation Groups (LAG) - 16, до 8 портов в одном LAG
  • Качество обслуживания QoS - 4 выходных очереди на порт
  • Размер Jumbo-фрейма - максимальный размер пакетов 10240 байт
  • Стекирование - 3
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back pressure)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (Port mirroring)
  • Функция зеркалирования VLAN
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
  • Статические записи MAC (Static MAC Entries)
  • Отслеживание событий MAC change на портах
  • Отслеживание событий MAC flapping на портах
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка IEEE 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
    Функции L2 Multicast
    • Поддержка профилей Multicast
    • Поддержка статических Mullticast-групп
    • Поддержка IGMP Snooping v1,2,3
    • Поддержка IGMP snooping Fast Leave на основе порта/хоста
    • Поддержка авторизации IGMP через RADIUS
    • Поддержка MLD Snooping v1,2
    • Поддержка IGMP Querier
    • Поддержка MVR
    Функции L2
    • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
    • Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
    • Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
    • Поддержка STP Multiprocess
    • Поддержка STP Root Guard
    • Поддержка STP Loop Guard
    • Поддержка STP BPDU Guard
    • Поддержка BPDU Filtering
    • Поддержка Spanning Tree Fast Link option
    • Поддержка Layer 2 Protocol Tunneling
    • Поддержка Private VLAN
    • Поддержка ERPS (G.8032v2)
    • Поддержка EAPS
    • Поддержка Loopback Detection (LBD) на основе VLAN
    • Изоляция портов
    • Поддержка Flex Link (Dual homing)
    • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
    Функции Link Aggregation
    • Создание групп LAG
    • Объединение каналов с использованием LACP
    • Поддержка LAG Balancing Algorithm
    Поддержка IPv6
    • Функциональность IPv6 Host
    • Совместное использование IPv4, IPv6
    Сервисные функции
    • Виртуальное тестирование кабеля (VCT)
    • Диагностика оптического трансивера
    • Green Ethernet
    Функции обеспечения безопасности
    • DHCP snooping
    • Опция 82 протокола DHCP
    • IP Source Guard
    • Dynamic ARP Inspection (Protection)
    • Поддержка sFlow
    • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
    • Проверка подлинности по портам на основе IEEE 802.1x
    • Guest VLAN
    • Система предотвращения DoS-атак
    • Сегментация трафика
    • Защита от несанкционированных DHCP-серверов
    • Фильтрация DHCP-клиентов
    • Предотвращение атак BPDU
    • Фильтрация NetBIOS/NetBEUI
    • PPPoE Intermidiate agent
    • Выбор алгоритма работы SSH-сервера
    Списки управления доступом ACL
    • L2-L3-L4 ACL (Access Control List)
    • Поддержка Time-Based ACL
    • IPv6 ACL
    • Поддержка режима ACL-ONLY с увеличенным количеством ресурсов коммутатора под ACL
    • ACL на основе:
      • Порта коммутатора
      • Приоритета 802.1p
      • VLAN ID
      • EtherType
      • DSCP
      • Типа IP-протокола
      • Номера порта TCP/UDP
      • Содержимого пакета, определяемого пользователем (User Defined Bytes)
    Основные функции качества обслуживания (QoS) и ограничения скорости
    • Ограничение скорости на портах (shaping, policing)
    • Поддержка класса обслуживания IEEE 802.1p
    • Защита от широковещательного «шторма»
    • Управление полосой пропускания
    • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
    • Три цвета маркировки
    • Классификация трафика на основании ACL
    • Назначение меток CoS/DSCP на основании ACL
    • Перемаркировка меток DSCP в CoS
    • Перемаркировка меток CoS в DSCP
    • Назначение VLAN на основании ACL
    ОАМ
    • IEEE 802.3ah, Ethernet OAM
    • Dying Gasp (только для MES1124М rev.B)
    • IEEE 802.1ag, Connectivity Fault Management (CFM)
    • IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков
    Основные функции управления
    • Загрузка и выгрузка конфигурационного файла по TFTP/SCP
    • Протокол SNMP
    • Интерфейс командной строки(CLI)
    • Web-интерфейс
    • Syslog
    • SNTP (Simple Network Time Protocol)
    • Traceroute
    • LLDP (802.1ab) + LLDP MED
    • Управление контролируемым доступом – уровни привилегий для пользователей
    • Блокировка интерфейса управления
    • Локальная аутентификация
    • Фильтрация IP-адресов для SNMP
    • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
    • Сервер Telnet, сервер SSH
    • Клиент Telnet, клиент SSH
    • Поддержка макрокоманд
    • Журналирование вводимых команд по протоколу TACACS+
    • Системный журнал
    • Автоматическая настройка DHCP
    • DHCP Relay (Поддержка IPv4)
    • DHCP Option 12
    • DHCP Relay Option 82
    • Добавление тега PPPoE Circuit-ID
    • Flash File System
    • Команды отладки
    • Механизм ограничения трафика в сторону CPU
    • Шифрование пароля
    • Восстановление пароля
    • Ping (поддержка IPv4/IPv6)
    • Поддержка статических маршрутов IPv4/IPv6 для сети управления
    • Поддержка двух версий файлов конфигурации
    Функции мониторинга
    • Статистика интерфейсов
    • Удаленный мониторинг RMON/SMON
    • Поддержка IP SLA
    • Поддержка мониторинга загрузки CPU по задачам и по типу трафика
    • Мониторинг загрузки оперативной памяти (RAM)
    • Мониторинг температуры
    • Мониторинг TCAM
    MIB
    • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
    • RFC 1212 Concise MIB Definitions
    • RFC 1213 MIB II
    • RFC 1215 MIB Traps Convention
    • RFC 1493, 4188 Bridge MIB
    • RFC 1157, 2571-2576 SNMP MIB
    • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
    • RFC 271,1757, 2819 RMON MIB
    • RFC 2465 IPv6 MIB
    • RFC 2466 ICMPv6 MIB
    • RFC 2737 Entity MIB
    • RFC 4293 IPv6 SNMP Mgmt Interface MIB
    • Private MIB
    • RFC 3289 DIFFSERV MIB
    • RFC 2021 RMONv2 MIB
    • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
    • RFC 2668 802.3 MAU MIB
    • RFC 2674, 4363 802.1p MIB
    • RFC 2233, 2863 IF MIB
    • RFC 2618 RADIUS Authentication Client MIB
    • RFC 4022 MIB для TCP
    • RFC 4113 MIB для UDP
    • RFC 3298 MIB для Diffserv
    • RFC 2620 RADIUS Accounting Client MIB
    • RFC 2925 Ping & Traceroute MIB
    • RFC 768 UDP
    • RFC 791 IP
    • RFC 792 ICMPv4
    • RFC 2463, 4443 ICMPv6
    • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
    • RFC 793 TCP
    • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
    • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol
    • RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
    • RFC 826 ARP
    Физические характеристики
    • Питание:
      • 110-250 В AC, 40-50 Гц
      • 36-72 В DC
    • Максимальная потребляемая мощность - 25 Вт
    • Рабочая температура окружающей среды - от -15° до +50° С
    • Температура хранения - от -40° до +70° С
    • Рабочая влажность - не более 80%
    • Охлаждение - пассивное
    • Исполнение - 19'', 1U
    • Габаритные размеры (ШxВxГ), мм - 430x44х160
    • Масса: 2,15 кг

    Текущая версия ПО 1.1.48.13



    SPM35-48/12
    Плата питания SPM35-48/12, 48V DC, 35W
    FH-SB3512CDS20
    FH-SB5312CDS20
    FH-SB3512CDL20
    FH-SB5312CDL20
    FH-SB3512IDS20
    FH-S3112CDL20
    EMS-MES-access
    Опция EMS-MES-access системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES-1000, MES-2000
    MES1124M_DC
    Ethernet-коммутатор MES1124M, 24 порта 10/100 Base-T, 4 порта 10/100/1000 Base-T/1000Base-X (SFP), L2, 48V DC
    EMS
    EMS
    USS-102N
    Шнур питания 48В
    Шнур питания 48В
    Комплект крепления в 19"стойку
    Комплект крепления в 19"стойку
    Руководство по эксплуатации (поставляется на CD-диске)
    Руководство по эксплуатации (поставляется на CD-диске)
    Сертификат
    Сертификат
    Паспорт
    Паспорт
    [MES] Сброс настроек интерфейса в default
    Пример настройки интерфейса:

    2324B(config)#default interface gig0/10
    Configuration for these interfaces will be set to default.
    It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y
    2324B(config)#

    [MES] SNMP. Как включить/выключить порт?
    Следующим snmpset можно включить или выключить порт:
    • snmpset -v2c -c <community> <ip> 1.3.6.1.2.1.2.2.1.7.<ifindex> i <value>

    <ifIndex> - индекс порта.

    Параметр <ifIndex> может принимать следующие значения:

    MES1024

    • для интерфейсов fastethernet 1/0/1-24 значения 1-24.
    • для gigabitethernet 1/0/1-2 значения 49-50.

    MES1124

    • для интерфейсов fastethernet 1/0/1-24 значения 1-24.
    • для gigabitethernet 1/0/1-2 значения 49-52.

    MES2124

    • для gigabitethernet 1/0/1-28 значения 49-76.

    MES3000

    • для tengigabitethernet 1/0/1-4 значения 105-108.
    • для gigabitethernet 1/0/1-24 значения 49-72.

    value может принимать следующие значения:

    • 1 - up.
    • 2 - down.

    Пример

    Включение порта gi1/0/1

    • snmpset -v2c -c private 10.10.10.11 1.3.6.1.2.1.2.2.1.7.49 i 1

    Выключение порта gi1/0/1

    • snmpset -v2c -c private 10.10.10.11 1.3.6.1.2.1.2.2.1.7.49 i 2
    [MES] SNMP. Как на коммутаторе MES добавить порты в VLAN?
    Рекомендуемый порядок действий:

    Пример

    Добавить в VLAN100 порт как untagged.

    Команда:

    snmpset -v2c -c private 192.168.1.1 1.3.6.1.4.1.89.48.68.1.1.<ifIndex> x

    0000000000000000000000001000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

    1.3.6.1.4.1.89.48.68.1.2. <ifIndex>  x

    0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

    1.3.6.1.4.1.89.48.68.1.3. <ifIndex>  x

    0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

    1.3.6.1.4.1.89.48.68.1.4. <ifIndex>  x

    0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

    1.3.6.1.4.1.89.48.68.1.5. <ifIndex>  x

    0000000000000000000000001000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 1.3.6.1.4.1.89.48.68.1.6. <ifIndex>  x

    0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

    1.3.6.1.4.1.89.48.68.1.7. <ifIndex> x

    0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

    1.3.6.1.4.1.89.48.68.1.8. <ifIndex>  x

    0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

    Объяснение:

    Последняя цифра всех OID(<ifIndex>) задает номер порта.

      Параметр <ifIndex> может принимать следующие значения:

    MES1024

    • для интерфейсов fastethernet 1/0/1-24 значения 1-24.
    • для gigabitethernet 1/0/1-2 значения 49-50.

    MES1124

    • для интерфейсов fastethernet 1/0/1-24 значения 1-24.
    • для gigabitethernet 1/0/1-2 значения 49-52.

    MES2124

    • для gigabitethernet 1/0/1-28 значения 49-76.

    MES3000

    • для tengigabitethernet 1/0/1-4 значения 105-108.
    • для gigabitethernet 1/0/1-24 значения 49-72.



     Все поля - это битовые маски, состоящие из 128 байт (шестнадцатеричных разрядов всего 256). Каждый разряд обозначает четыре VLAN. По номеру VLAN определяется нужное поле  (1to1024, 1025to2048, 2049to3072 или 3073to4094)

    Для этого примера соответствующий бит должен быть выставлен в EgressList1to1024 и в UntaggedEgressList1to1024. Остальные биты должны быть сброшены в 0.
    rldot1qPortVlanStaticEgressList1to1024 - 1.3.6.1.4.1.89.48.68.1.1.<ifindex>
    rldot1qPortVlanStaticEgressList1025to2048 - 1.3.6.1.4.1.89.48.68.1.2.<ifindex>
    rldot1qPortVlanStaticEgressList2049to3072 - 1.3.6.1.4.1.89.48.68.1.3.<ifindex>
    rldot1qPortVlanStaticEgressList3073to4094 - 1.3.6.1.4.1.89.48.68.1.4.<ifindex>
    rldot1qPortVlanStaticUntaggedEgressList1to1024 - 1.3.6.1.4.1.89.48.68.1.5.<ifindex>
    rldot1qPortVlanStaticUntaggedEgressList1025to2048 - 1.3.6.1.4.1.89.48.68.1.6.<ifindex>
    rldot1qPortVlanStaticUntaggedEgressList2049to3072 - 1.3.6.1.4.1.89.48.68.1.7.<ifindex>
    rldot1qPortVlanStaticUntaggedEgressList3073to4094 - 1.3.6.1.4.1.89.48.68.1.8.<ifindex>

    [MES] Настройка radius-сервера на коммутаторах MES
    Настройка radius-сервера доступна для коммутаторов серий MES2300/3300/5300.

    radius-сервер может использоваться для 802.1x аутентификации и для аутентификации учётных записей на других коммутаторах.



    Включение radius-сервера:

    radius server enable



    Настройка адреса коммутатора доступа (клиента) и ключа:

    encrypted radius server secret key secret ipv4-address 192.168.1.10



    Конфигурация групп и привязка к ним уровней привилегий:

    radius server group admin
    vlan name test
    privilege-level 15
    exit
    !
    radius server group priv1
    privilege-level 1
    exit

    Настройка логина и пароля для учётных записей, привязка их к группам:
    radius server user username priv1 group priv1 password priv1
    radius server user username tester group admin password tester

    [MES] Настройка TACACS на коммутаторах MES
    Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству, при этом поддерживая совместимость с RADIUS и другими процессами проверки подлинности.

    Конфигурацию будем выполнять на базе коммутатора MES2324.

    1.    Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

    MES2324B(config)#tacacs-server host 192.168.10.5 key secret

    2.    Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

    MES2324B(config)#aaa authentication login authorization default tacacs local

    Примечение: На коммутаторах серии 23xx, 33xx, 53xx используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 4.0.6 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке. На коммутаторах серии 1000, 2000, 3000 уже имеется этот функционал.

    3.    Установить способ аутентификации при повышении уровня привилегий:

    MES2324B(config)#aaa authentication enable authorization default tacacs enable

    Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

    4.    Создать учетную запись:


    MES2324B(config)#username tester password eltex privilege 15

    5.    Задать пароль на доступ в привилегированный режим:

    MES2324B(config)#enable password eltex

    6.  Разрешить ведение учета (аккаунта) для сессий управления.

    MES2324B(config)#aaa accounting login start-stop group tacacs+

    7.  Включить ведение учета введенных в CLI команд по протоколу tacacs+.

    MES2324B(config)#aaa accounting commands stop-only group tacacs+

    Примечание: По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

    [MES] Настройка ресурсов маршрутизации system resources routing на MES1024 MES1124 MES2124 MES3100

    При возникновении проблем с достижением лимитов, отведенных под routing их значение можно изменить.

    На версии ПО 2.5.Х

    console#show system resources routing

    Routing

    --------

    Hosts: 200

    Used Number of Hosts: 0

    Routes: 2048

    Used Number of IPv4 Routes: 840

    IP Interfaces: 512

    Used Number of Interfaces: 6



    Изменение пределов производится командой

    console(config)#system resources routing <routes> <host> <ip interface>

    возможные значения параметров

    Number of routes 20-11136

    Number of host 20-2800

    Number of IP interfaces 2-1024



    New Max Number of IPv4 Routes + 2*Max Number of IP Interfaces + Max Number of IP Host должно быть меньше 11135

    На версии 3.5.Х

    console#show system router resources

                                            In-Use     Reserved (Current)
                                              ------ ------------------
    IPv4 Entries                          0         3304
    Number of Routes                0
    Number of Neighbors           0
    Number of Interfaces          500
    IPv6 Entries                          0         3300
    Number of Routes                0
    Number of Neighbors           0
    Number of Interfaces            0
    Number of On-Link Prefixes 0
    IPv4 Multicast                       0           3300
    IPv6 Multicast                       0           3296

    Изменение пределов производится командой

    console(config)#system router resources

    console(config)#system router resources

    ip-entries     The maximum number of IPv4 entries  (<8-13280>)
    ipv6-entries   The maximum number of IPv6 entries (<32-13280>)
    ipm-entries     The maximum number of IPv4 multicast  (<32-13280>)
    ipmv6-entries   The maximum number of IPv6 multicast entries (<32-13280>)
    <CR>

    Настройки применяются после перезагрузки

    [MES] Матрица стекирования для MES1024 MES1124 MES2124 MES3100
      1124M 1124MB 2124M 2124MB 2124F 2124P

    2124P rev.B

    2124P rev.C 3108F 3116F 3124F 3124
    1124M +
    1124MB + +
    2124M - - +
    2124MB - - + +
    2124F - - - - +
    2124P - - - - - +
    2124P rev.B - - - - - - +
    2124P rev.C - - - - - - - +
    3108F - - - - - - - - +
    3116F - - - - - - - - + +
    3124F - - - - - - - - + + +
    3124 - - - - - - - - + + + +
    [MES] Обновление ПО через CLI на MES1024 MES1124 MES2124 MES31XX

    Для того, чтобы произвести обновление ПО с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

    Настройки терминальной программы при подключении к коммутатору через последовательный порт:

    • выбрать соответствующий последовательный порт.
    • установить скорость передачи данных – 115200 бит/с.
    • задать формат данных: 8бит данных, 1 стоповый бит, без контроля четности.
    • отключить аппаратное и программное управление потоком данных.
    • задать режим эмуляции терминала VT100 (многие терминальные программы используют данный режим эмуляции терминала в качестве режима по умолчанию).

           Загрузка файла системного ПО в энергонезависимую память коммутатора

    Для загрузки файла системного ПО необходимо в командной строке CLI ввести следующую команду:

    сopy tftp:// xxx.xxx.xxx.xxx/File Name image, где

    • xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка файла системного ПО;
    • File Name – имя файла системного ПО;

    и нажать Enter. В окне терминальной программы должно появиться следующее:

    COPY-I-FILECPY: Files Copy - source URL tftp://xxx.xxx.xxx.xxx/ File Name destination URL flash://image

    !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    Если загрузка файла прошла успешно, то появится сообщение вида

    COPY-N-TRAP: The copy operation was completed successfully

    Выбор файла системного ПО, который будет активен после перезагрузки коммутатора

    Для того, чтобы произвести выбор файла системного ПО, который будет активен после перезагрузки, необходимо в командной строке CLIввести следующую команду:

    boot system { image-1 | image-2 }, где

    • image-1, image-2  – файл системного ПО.

    После выбора необходимо произвести перезагрузку коммутатора командой reload.

    [MES] Обновление ПО для всего стека через CLI на MES1024 MES1124 MES2124 MES31XX

    Для этого используется команда вида:

    copy tftp://<ip address>/File_Name unit://*/image ,

    где

      • <ip address> – IP-адрес TFTP сервера, с которого будет производиться загрузка файла системного ПО;

      • File_Name– имя файла системного ПО

    [MES] Резервирование конфигурации на TFTP-сервере для MES1024 MES1124 MES2124 MES31XX
    [MES[ Создание макроса для выполнения группы команд на MES1024 MES1124 MES2124 MES3100

    Рассмотрим создание макроса на примере удаления порта из LAG.

    Создать макрос можно командой:

    macro name remove_g1_from_po1
    config
    interface gi1/0/24
    no channel-group
    switchport mode trunk
    switchport trunk allowed vlan add 7,26,28,114,150,152,598-599,2794
    @

    Выполнение макроса можно запустить командой:

    console# macro apply remove_g1_from_po1

    [MES] Превращение коммутатора в HUB на MES1024 MES1124 MES2124 MES3100

    Для этого необходимо отключить изучение MAC адресов в VLAN.  Команда в CLI для отключения изучения MAC адресов во всех VLAN:

    console(config)# no mac address-table learning vlan all

    Команда в CLI для отключения изучения MAC адресов в данной VLAN:

    console(config)# no mac address-table learning vlan vlan_id

    [MES] Загрузка/выгрузка конфигурации с/на TFTP-сервер на MES1024 MES1124 MES2124 MES31XX

    Для того, чтобы произвести загрузку/выгрузку файла конфигурации с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

    Для загрузки файла первоначальной конфигурации с TFTP сервера необходимо в командной строке CLI ввести команду:

    console# copy tftp:// xxx.xxx.xxx.xxx/File_Name startup-config

    где

    • xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка конфигурационного файла;
    • File_Name – имя конфигурационного файла;

    и нажать Enter. В окне терминальной программы должно появиться следующее сообщение:

    Overwrite file [startup-config] ?[Yes/press any key for no]....

    Для записи конфигурационного файла необходимо нажать клавишу y. Если загрузка файла прошла успешно, то появится сообщение вида:

    COPY-N-TRAP: The copy operation was completed successfully

    Для выгрузки файла первоначальной конфигурации на TFTP сервер необходимо в командной строке CLI ввести следующую команду:

    console# copy startup-config tftp:// xxx.xxx.xxx.xxx/File_Name

    где

    • xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, на который будет производиться выгрузка конфигурационного файла;
    • File_Name – имя конфигурационного файла;

    и нажать Enter. Если выгрузка файла прошла успешно, то появится сообщение вида:

    COPY-N-TRAP: The copy operation was completed successfully

    [MES] Просмотр дефолтных настроек на MES1024 MES1124 MES2124 MES31XX

    Для этого необходимо воспользоваться командой

    console# show system defaults


    [MES] Сброс конфигурации к заводским настройкам MES1024 MES1124 MES2124 MES3100

    Сброс конфигурации к заводским настройкам возможно осуществить через CLI, выполнив команду

    console# delete startup-config

    и перезагрузив коммутатор,

    а также при помощи кнопки "F" на лицевой панели.

    Для этого необходимо нажать и удерживать кнопку "F" не менее 15 секунд.

    Коммутатор автоматически перезагрузится и начнет работу с заводскими настройками.


    [MES] Отключение кнопки "F" на MES1024 MES1124 MES2124 MES3100

    Кнопка "F" - функциональная кнопка для перезагрузки устройства и сброса к завод-ским настройкам:

    • при нажатии на кнопку длительностью менее 10 с. происходит пере-загрузка устройства;
    • при нажатии на кнопку длительностью более 10 с. происходит сброс настроек устройства до заводской конфигурации.

    Отключить кнопку можно командой:

    console(config)# reset-button disable

    Чтобы запретить сброс устройства к заводским настройкам, но разрешить перезагрузку, следует ввести команду:

    console(config)# reset-button reset-only

    Рассчитать стоимость доставки MES1124M_DC Eltex | Коммутатор 24 порта 100M с грозозащитой
    Данный сервис поможет Вам узнать ориентировочную стоимость доставки Вашего товара
    Выберите маршрут
    Страна назначения
    Населенный пункт
    Ваш браузер сильно устарел.
    Обновите его до последней версии или используйте другой более современный.
    0
    Ваш заказ
    Наименование Цена Количество Итого
    Сумма заказа:
    0 руб
