MES3316F | 12 портов SFP, 4 комбо-порта 1G, 2 порта SFP+, L3

Обновленная версия коммутатора MES3116F. Агрегирующий ethernet-коммутатор (L3): 12 портов 1000Base-X(SFP), 4 комбо-порта 10/100/1000Base-T/1000Base-X(SFP), 4 порта 10GBase-X(SFP+)

Розница:

52363

Опт:

Запросить

Дилерам:

Запросить
52363
Cкачать полный прайс

MES3316F коммутатор агрегации на базе чипа нового поколения от Marvel 98DX3336. Данный чип обеспечивает расширенный функционал L3 с большим запасом производительности.

В первых версиях ПО для коммутатора MES3316F реализован функционал L2+, в дальнейшем планируется переход на полноценный L3, с более широкими возможностями в сравнении с MES3116F


Основные отличия MES3324F от коммутатора MES3124F:

  • Новый пакетный процессор Marvel 98DX3336 с функционалом L3
  • Большее количество маршрутов динамической маршрутизации
  • В перспективе поддержка L3 протоколов: PIM-DM, BGP, MPLS
  • 1 порт OOB (изолированная IP сеть для управления)

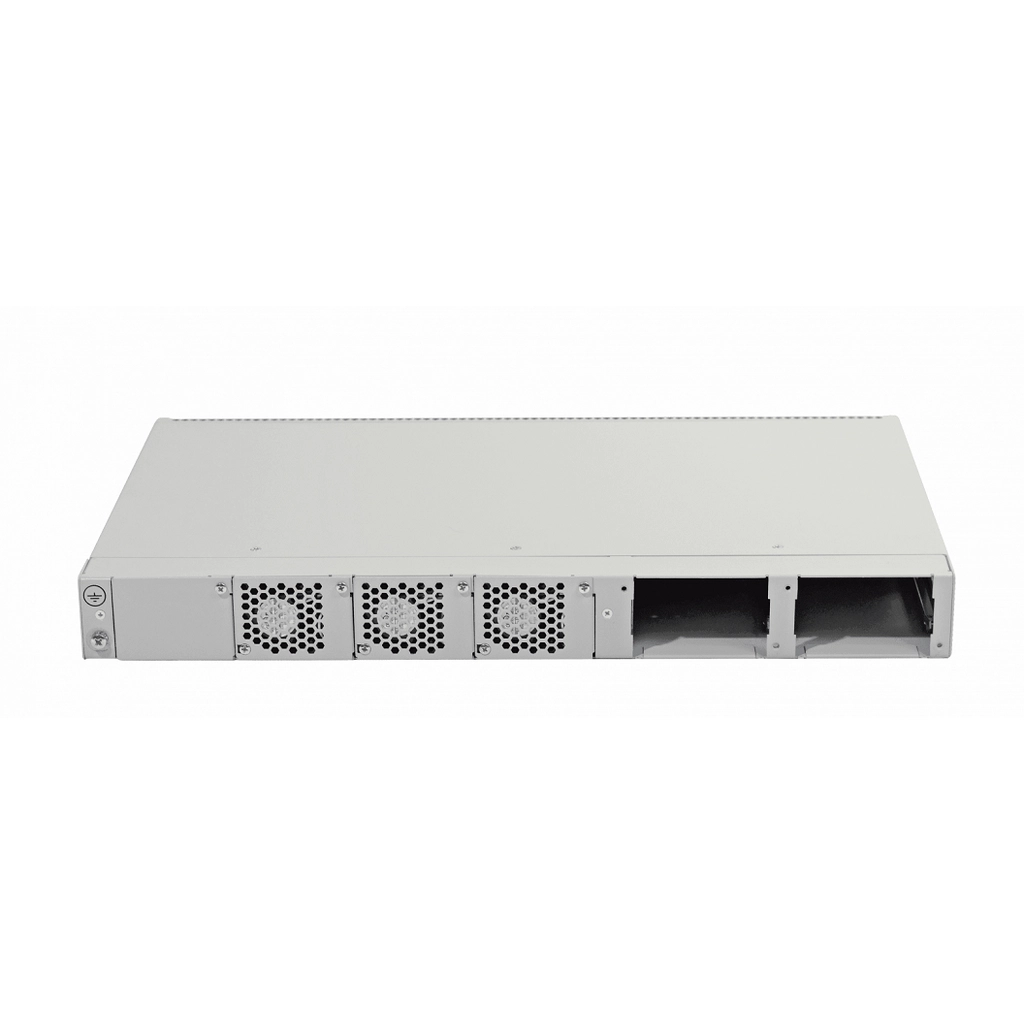

Два модуля питания в режиме горячей замены

В коммутатор MES3316F можно установить два модулей питания. Для заказа доступны модули PM75-48/12 (48V DC) и PM160-220/12 (220V AC). Возможна любая комбинация модулей, в том числе, можно заказать коммутатор с одним модулем.



Интерфейсы

  • 12 портов 100/1000 Base-X (SFP)
  • 4 комбо-порта 10/100/1000 Base-T/1000 Base-X (SFP)
  • 4 порта 10G Base-R/1000Base-X(SFP+/SFP)
  • 1 порт OOB (изолированная IP сеть для управления, 10/100/1000Base-T)
  • Консольный порт RS-232

Функции интерфейсов

– Защита от блокировки очереди (HOL)

– Поддержка обратного давления (Back pressure)

– Поддержка Auto MDI/MDIX

– Поддержка сверхдлинных кадров (Jumbo frames)

– Управление потоком (IEEE 802.3X)

– Зеркалирование портов (Port mirroring)

– Стекирование1



Функции при работе с МAC-адресами

– Независимый режим обучения в каждой VLAN

– Поддержка многоадресной рассылки (MAC Multicast Support)

– Регулируемое время хранения MAC-адресов

– Статические записи MAC (Static MAC Entries)



Поддержка VLAN

– Поддержка Voice VLAN

– Поддержка 802.1Q

– Поддержка Q-in-Q

– Поддержка Selective Q-in-Q

– Поддержка GVRP



Функции L2 Multicast

– Поддержка профилей Multicast1

– Поддержка статических Mullticast групп

– Поддержка IGMP Snooping v1,2,3

– Поддержка IGMP snooping Fast Leave на основе хоста1/порта

– Поддержка авторизации IGMP через RADIUS1

– Поддержка MLD Snooping v1,2

– Поддержка IGMP Querier

– Поддержка MVR



Функции L2

– Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)

– Поддержка RSTP (Rapid spaning tree protocol, IEEE 802.1w)

– Поддержка MSTP (Multiple Spanning Tree, IEEE802.1s)

– Поддержка STP Mulitprocess¹

– Поддержка Spanning Tree Fast Link option

– Поддержка EAPS¹

– Поддержка STP Root Guard

– Поддержка BPDU Filtering

– Поддержка STP BPDU Guard

– Поддержка Loopback Detection (LBD)

– Поддержка ERPS (G.8032v2)¹



Функции L3

– Статические IP-маршруты

– Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3

– Address Resolution Protocol (ARP)

– Поддержка протокола VRRP

- Протоколы динамической маршрутизации мультикаста PIM SM, IGMP Proxy



Функции Link Aggregation

– Создание групп LAG

– Объединение каналов с использованием LACP

– Поддержка LAG Balancing Algorithm


Сервисные функции

– Виртуальное тестирование кабеля (VCT)

– Диагностика оптического трансивера

– Green Ethernet



Функции обеспечения безопасности

– DHCP snooping

– Опция 82 протокола DHCP

– IP Source address guard

– Dynamic ARP Inspection

– Поддержка sFlow

– Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса

– Проверка подлинности по портам на основе 802.1x

– Guest VLAN

– Система предотвращения DoS атак

– Сегментация трафика

– Защита от несанкционированных DHCP серверов

– Фильтрация DHCP клиентов

– Предотвращение атак BPDU

– Фильтрация NetBIOS/NetBEUI

– PPPoE Intermidiate agent¹



ACL (Списки управления доступом)

– L2-L3-L4 ACL (Access Control List)

– Поддержка Time-Based ACL

– IPv6 ACL

– ACL на основе:

– Порта коммутатора

– Приоритета 802.1p

– VLAN ID

– Ethertype

– DSCP

– Типа протокола

– Номера порта TCP/UDP

– Содержимого пакета, определяемого пользователем (User Defined Bytes)¹



Основные функции качества обслуживания (QoS):

– Поддержка QoS/CoS

– Статистика QoS

– Ограничение скорости на портах (shaping, policing)

– Поддержка класса обслуживания 802.1p

– Защита от широковещательного «шторма»

– Управление полосой пропускания

– Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)

– Три цвета маркировки

– Классификация трафика на основании ACL

– Назначение меток CoS/DSCP на основании ACL



ОАМ1

– 802.3ah Ethernet Link OAM

– Dying Gasp

– 802.1ag Connectivity Fault Management (CFM)

– 802.3ah Unidirectional LinkDetection

(протокол обнаружения однонаправленных линков)





Поддержка IPv6

– Функциональность IPv6 Host

– Совместное использование IPv4, Ipv6







Основные функции управления

–  Загрузка и выгрузка конфигурационного файла по TFTP

–  Протокол SNMP

–  Интерфейс командной строки (CLI)

–  Web-интерфейс¹

–  Syslog

–  SNTP (Simple Network Time Protocol)

–  Traceroute

–  LLDP (802.1ab) + LLDP MED

–  Управление доступом к коммутатору – уровни привилегий для пользователей

–  Блокировка интерфейса управления

–  Локальная аутентификация

–  Фильтрация IP-адресов для SNMP

– Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)

–  Сервер SSH

–  Поддержка SSL

–  Поддержка макрокоманд

–  Журналирование вводимых команд

–  Системный журнал

–  Автоматическая настройка DHCP

–  DHCP Relay (Поддержка Ipv4)

–  DHCP Option 12

–  DHCP Relay Option 82

–  Добавление тега PPPoE Circuit-ID¹

–  Flash File System

–  Команды отладки

–  Механизм ограничения трафика в сторону CPU¹

–  Шифрование пароля

–  Восстановление пароля

–  Ping (поддержка IPv4/IPv6)

–  Сервер FTP¹



Функции мониторинга

–  Статистика интерфейсов

–  Удаленный мониторинг RMON/SMON

–  Поддержка мониторинга загрузки CPU по задачам

–  Мониторинг памяти

–  Мониторинг температуры

–  Мониторинг TCAM




Стандарты MIB/IETF

– RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

–  RFC 1212 Concise MIB Definitions

–  RFC 1213 MIB II

–  RFC 1215 MIB Traps Convention

–  RFC 1493, 4188 Bridge MIB

– RFC 1157, 2571-2576 SNMP MIB

– RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB

– RFC 271,1757, 2819 RMON MIB

–  RFC 2465 IPv6 MIB

–  RFC 2466 ICMPv6 MIB

–  RFC 2737 Entity MIB

–  RFC 4293 IPv6 SNMP Mgmt Interface MIB

–  Private MIB

–  RFC 3289 DIFFSERV MIB

–  RFC 2021 RMONv2 MIB

– RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB

–  RFC 2668 802.3 MAU MIB

– RFC 2674, 4363 802.1p MIB

– RFC 2233, 2863 IF MIB

–  RFC 2618 RADIUS Authentication Client MIB

–  RFC 4022 MIB для TCP

–  RFC 4113 MIB для UDP

–  RFC 3298 MIB для Diffserv

–  RFC 2620 RADIUS Accounting Client MIB

–  RFC 2925 Ping & Traceroute MIB

–  RFC 768 UDP

–  RFC 791 IP

–  RFC 792 ICMPv4

– RFC 2463, 4443 ICMPv6

–  RFC 4884 Extended ICMP для поддержки сообщений Multi-Part

–  RFC 793 TCP

–  RFC 2474, 3260 Определение поля DS в заголовке IPv4 и Ipv6

–  RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

– RFC 2571, RFC2572, RFC2573, RFC2574 SNMP

–  RFC 826 ARP





Технические характеристики

  • Питание – 220В AC, 50Гц / 48В DC
  • Максимальная потребляемая мощность – не более 50 Вт
  • Рабочая температура окружающей среды – от -10° до +45° С
  • Температура хранения – от -40° до +70° С
  • Рабочая влажность – не более 80%
  • Вентиляция – 4 вентилятора
  • Размеры – 430x44x265мм, исполнение 19'’, типоразмер 1U

1 Не поддерживается в текущей версии ПО

MES3316F

Ethernet-коммутатор MES3316F, 12 портов 1000Base-X(SFP), 4 комбинированных порта 10/100/1000Base-T/1000Base-X(SFP), 4 порта 10GBase-X(SFP+), L3

PM160-220/12

Модуль питания PM160-220/12, напряжение 220V AC, 160W assets/images/pm160-220_12.jpg

PM75-48/12

Модуль питания PM75-48/12, напряжение 48V DC, 75W
