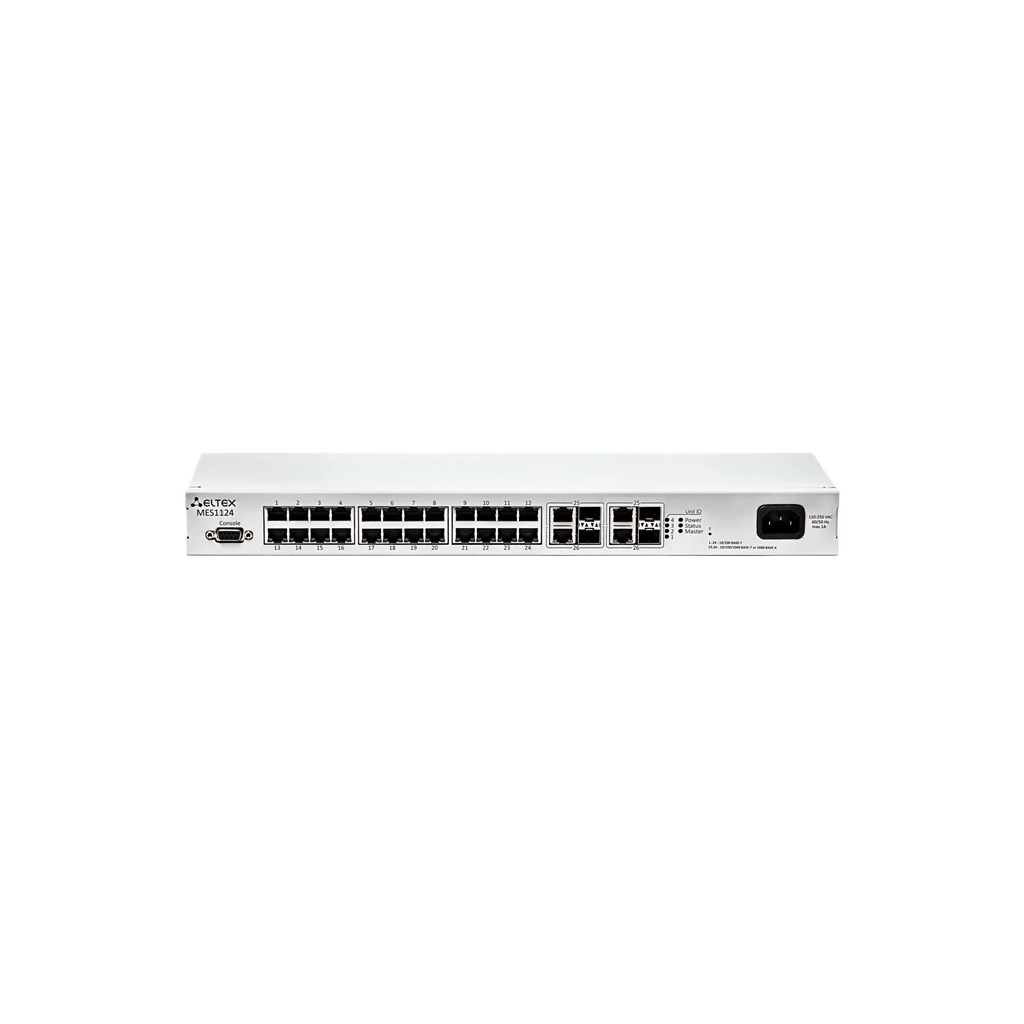

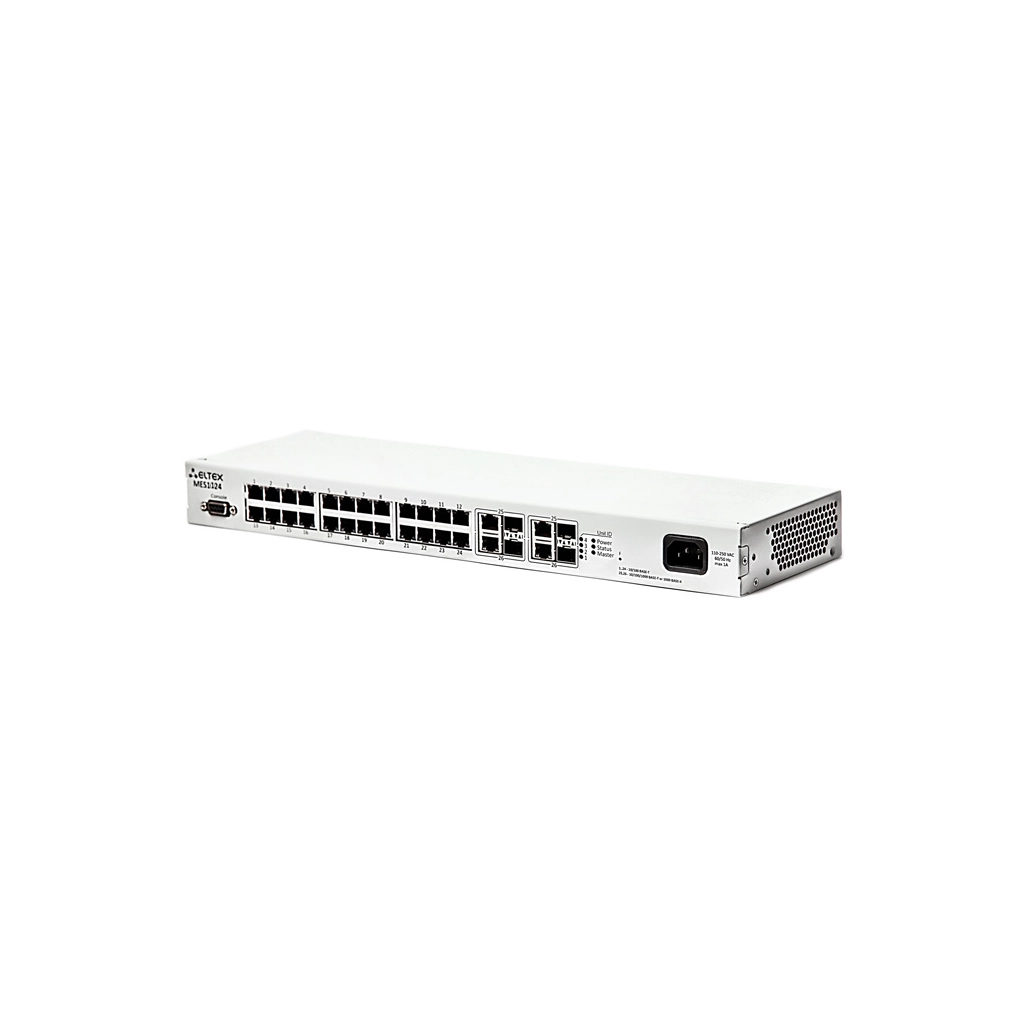

MES1124 Eltex управляемый коммутатор

При возникновении проблем с достижением лимитов, отведенных под routing их значение можно изменить.

На версии ПО 2.5.Х

console#show system resources routing

Routing

--------

Hosts: 200

Used Number of Hosts: 0

Routes: 2048

Used Number of IPv4 Routes: 840

IP Interfaces: 512

Used Number of Interfaces: 6

Изменение пределов производится командой

console(config)#system resources routing <routes> <host> <ip interface>

возможные значения параметров

Number of routes 20-11136

Number of host 20-2800

Number of IP interfaces 2-1024

New Max Number of IPv4 Routes + 2*Max Number of IP Interfaces + Max Number of IP Host должно быть меньше 11135

На версии 3.5.Х

console#show system router resources

                                        In-Use     Reserved (Current)
                                          ------ ------------------
IPv4 Entries                          0         3304
Number of Routes                0
Number of Neighbors           0
Number of Interfaces          500
IPv6 Entries                          0         3300
Number of Routes                0
Number of Neighbors           0
Number of Interfaces            0
Number of On-Link Prefixes 0
IPv4 Multicast                       0           3300
IPv6 Multicast                       0           3296

Изменение пределов производится командой

console(config)#system router resources

console(config)#system router resources

ip-entries     The maximum number of IPv4 entries  (<8-13280>)
ipv6-entries   The maximum number of IPv6 entries (<32-13280>)
ipm-entries     The maximum number of IPv4 multicast  (<32-13280>)
ipmv6-entries   The maximum number of IPv6 multicast entries (<32-13280>)
<CR>

Настройки применяются после перезагрузки

Для того, чтобы произвести обновление ПО с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

Настройки терминальной программы при подключении к коммутатору через последовательный порт:

• выбрать соответствующий последовательный порт.
• установить скорость передачи данных – 115200 бит/с.
• задать формат данных: 8бит данных, 1 стоповый бит, без контроля четности.
• отключить аппаратное и программное управление потоком данных.
• задать режим эмуляции терминала VT100 (многие терминальные программы используют данный режим эмуляции терминала в качестве режима по умолчанию).

       Загрузка файла системного ПО в энергонезависимую память коммутатора

Для загрузки файла системного ПО необходимо в командной строке CLI ввести следующую команду:

сopy tftp:// xxx.xxx.xxx.xxx/File Name image, где

• xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка файла системного ПО;
• File Name – имя файла системного ПО;

и нажать Enter. В окне терминальной программы должно появиться следующее:

COPY-I-FILECPY: Files Copy - source URL tftp://xxx.xxx.xxx.xxx/ File Name destination URL flash://image

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Если загрузка файла прошла успешно, то появится сообщение вида

COPY-N-TRAP: The copy operation was completed successfully

Выбор файла системного ПО, который будет активен после перезагрузки коммутатора

Для того, чтобы произвести выбор файла системного ПО, который будет активен после перезагрузки, необходимо в командной строке CLIввести следующую команду:

boot system { image-1 | image-2 }, где

• image-1, image-2  – файл системного ПО.

После выбора необходимо произвести перезагрузку коммутатора командой reload.

Для этого используется команда вида:

copy tftp://<ip address>/File_Name unit://*/image ,

где

• <ip address> – IP-адрес TFTP сервера, с которого будет производиться загрузка файла системного ПО;

• File_Name– имя файла системного ПО

Рассмотрим создание макроса на примере удаления порта из LAG.

Создать макрос можно командой:

macro name remove_g1_from_po1
config
interface gi1/0/24
no channel-group
switchport mode trunk
switchport trunk allowed vlan add 7,26,28,114,150,152,598-599,2794
@

Выполнение макроса можно запустить командой:

console# macro apply remove_g1_from_po1

Для этого необходимо отключить изучение MAC адресов в VLAN.  Команда в CLI для отключения изучения MAC адресов во всех VLAN:

console(config)# no mac address-table learning vlan all

Команда в CLI для отключения изучения MAC адресов в данной VLAN:

console(config)# no mac address-table learning vlan vlan_id

Для того, чтобы произвести загрузку/выгрузку файла конфигурации с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

Для загрузки файла первоначальной конфигурации с TFTP сервера необходимо в командной строке CLI ввести команду:

console# copy tftp:// xxx.xxx.xxx.xxx/File_Name startup-config

, где

• xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка конфигурационного файла;
• File_Name – имя конфигурационного файла;

и нажать Enter. В окне терминальной программы должно появиться следующее сообщение:

Overwrite file [startup-config] ?[Yes/press any key for no]....

Для записи конфигурационного файла необходимо нажать клавишу y. Если загрузка файла прошла успешно, то появится сообщение вида:

COPY-N-TRAP: The copy operation was completed successfully

Для выгрузки файла первоначальной конфигурации на TFTP сервер необходимо в командной строке CLI ввести следующую команду:

console# copy startup-config tftp:// xxx.xxx.xxx.xxx/File_Name

, где

• xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, на который будет производиться выгрузка конфигурационного файла;
• File_Name – имя конфигурационного файла;

и нажать Enter. Если выгрузка файла прошла успешно, то появится сообщение вида:

COPY-N-TRAP: The copy operation was completed successfully

Кнопка "F" - функциональная кнопка для перезагрузки устройства и сброса к завод-ским настройкам:

• при нажатии на кнопку длительностью менее 10 с. происходит пере-загрузка устройства;
• при нажатии на кнопку длительностью более 10 с. происходит сброс настроек устройства до заводской конфигурации.

Отключить кнопку можно командой:

console(config)# reset-button disable

Чтобы запретить сброс устройства к заводским настройкам, но разрешить перезагрузку, следует ввести команду:

console(config)# reset-button reset-only
