Технология PON	GPON
Тип оборудования PON	OLT
Количество портов PON	16
В реестре Минпромторга (ТОРП)	Да
ONT	2048

Особенности

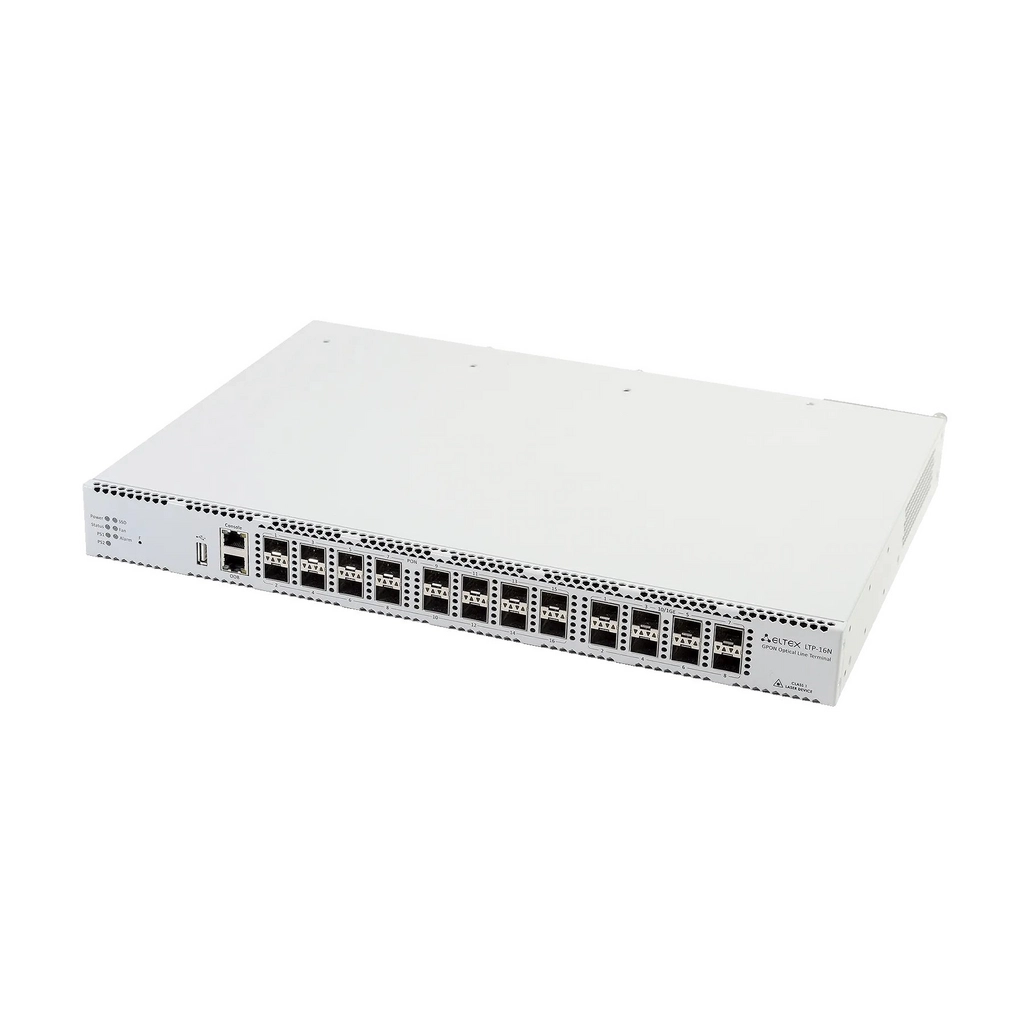

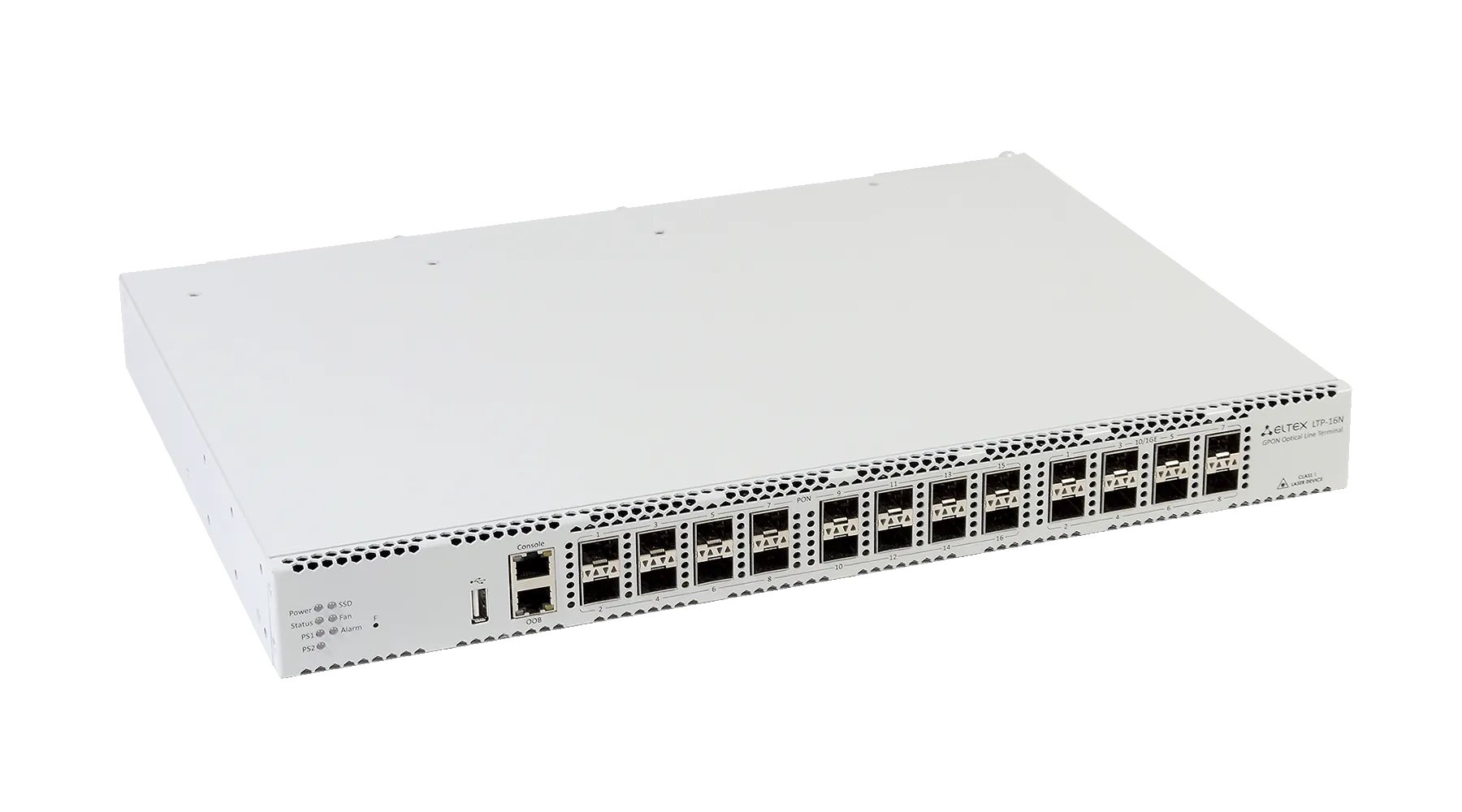

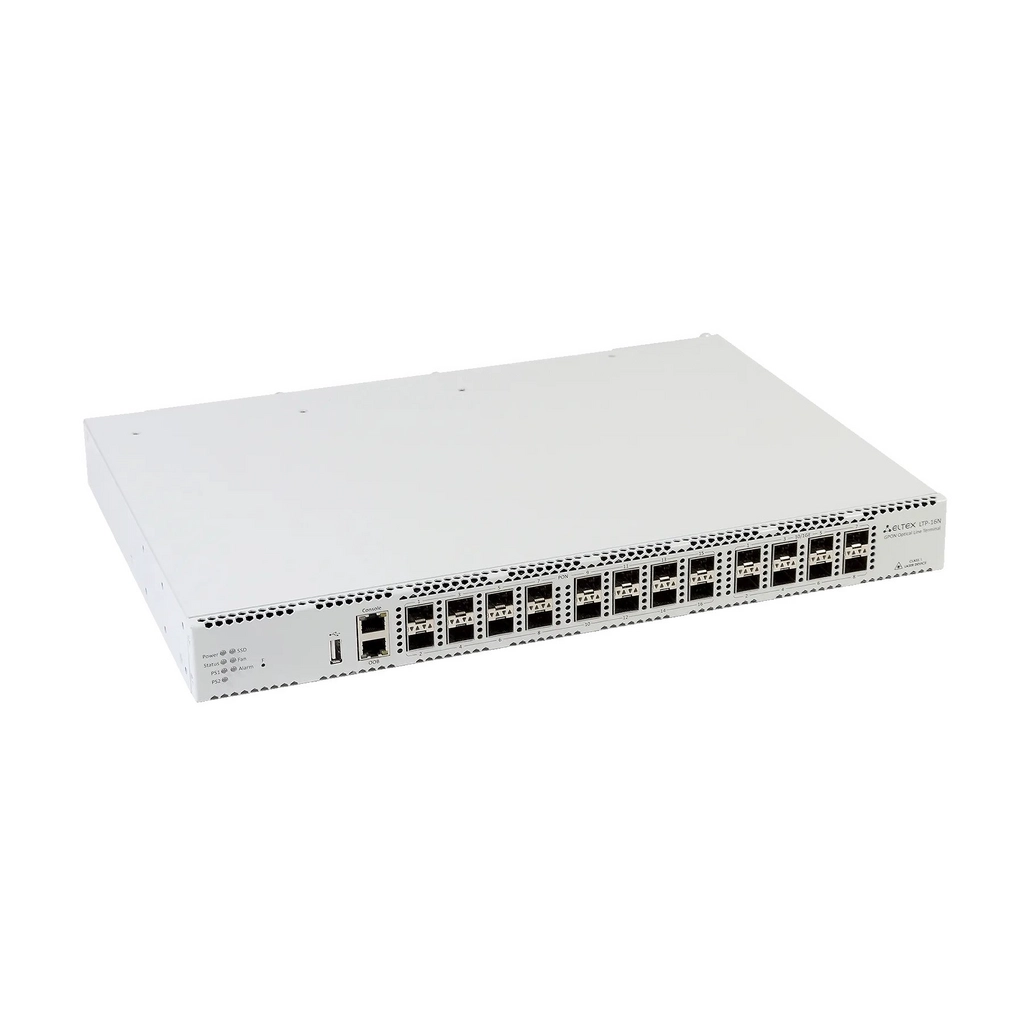

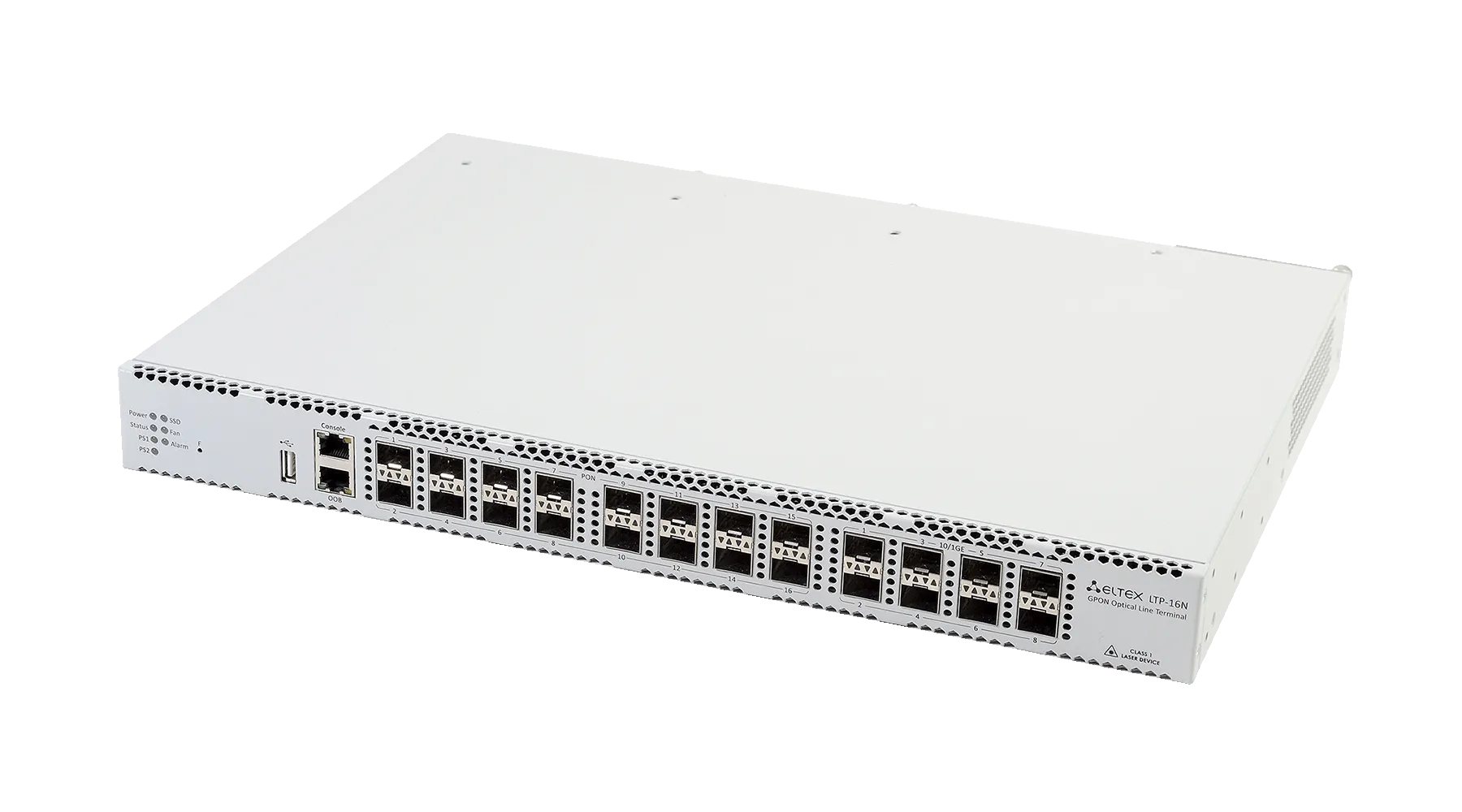

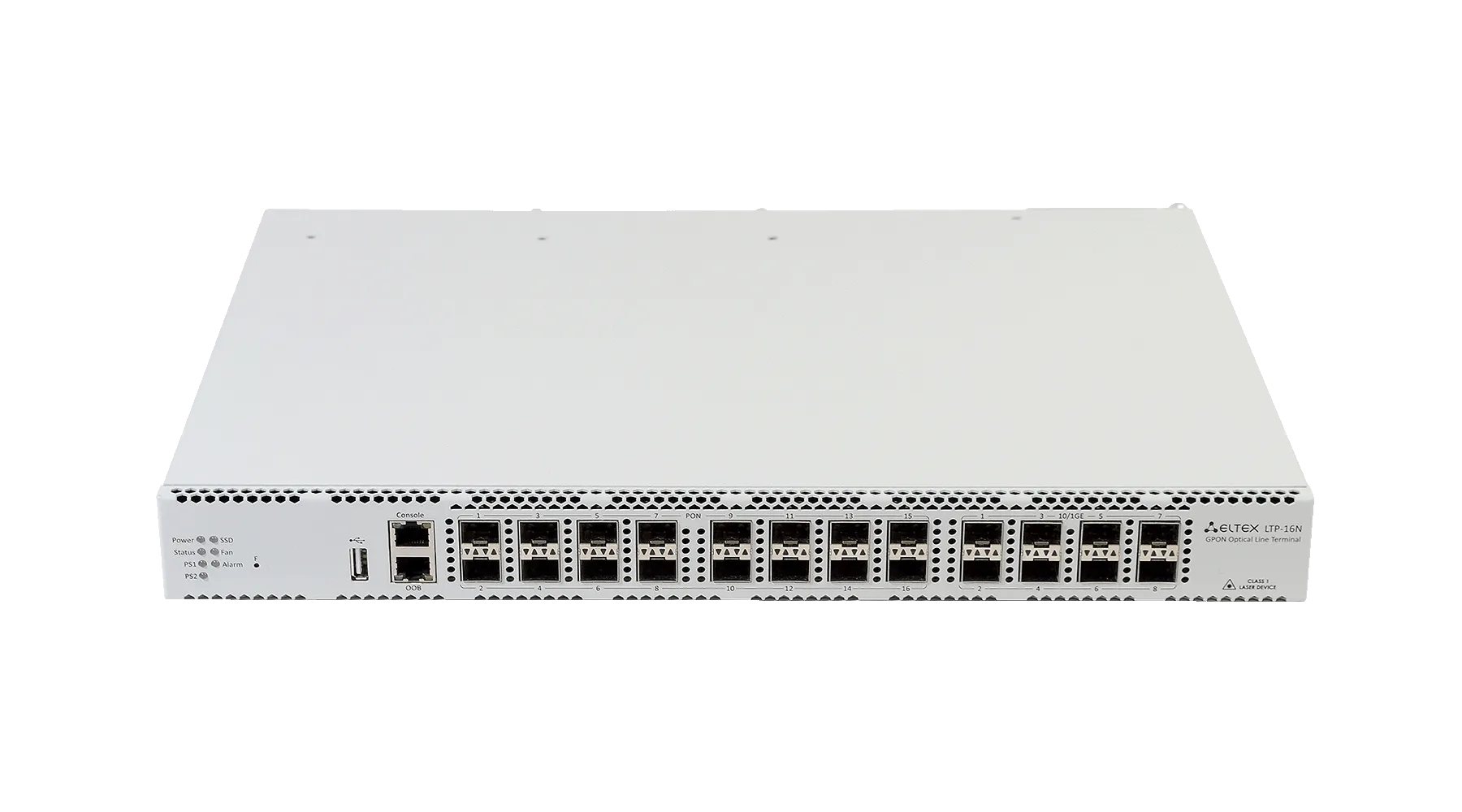

до 16 портов PON, исполнение 1U
предоставление услуг кабельного телевидения совместно с передачей данных
соответствие стандартам G.988, G.984.x и TR-156
удаленное управление посредством CLI, SNMP
резервирование источников питания с возможностью горячей замены
идеальное решение для большого поселка или многоквартирного дома

Описание

Станционное оборудование (OLT) предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON).

Интерфейсы GPON служат для подключения оптической распределительной сети (PON). К каждому интерфейсу можно подключить до 128 абонентских оптических терминалов по одному волокну. Выход в транспортную сеть оператора реализуется посредством 10 Gigabit или комбинированных Gigabit uplink интерфейсов.

Применение OLT LTP позволяет оператору строить масштабируемые, отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play, так как обеспечивает высокие скорости передачи данных на большие расстояния. Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети. Кроме того, технология PON позволяет экономить на кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до сплиттера используется одно волокно на группу до 128 абонентов.

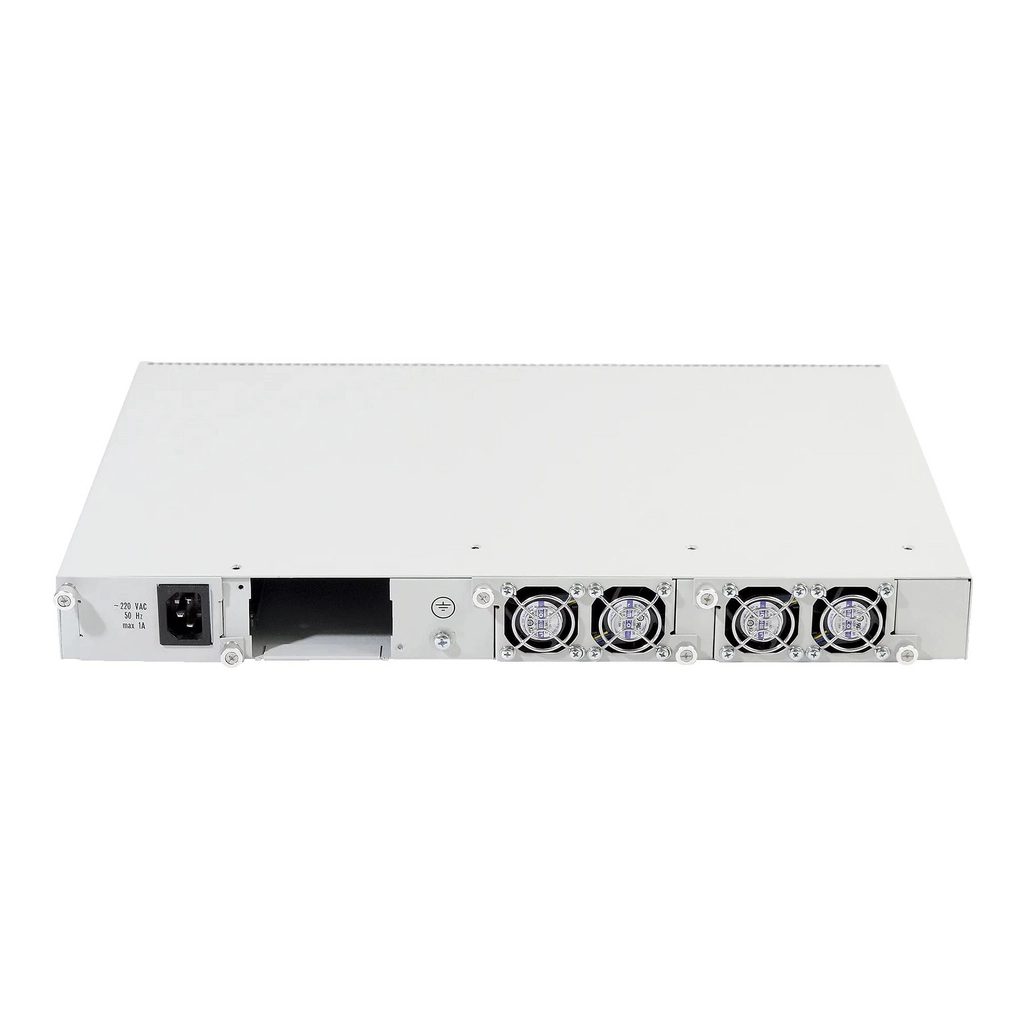

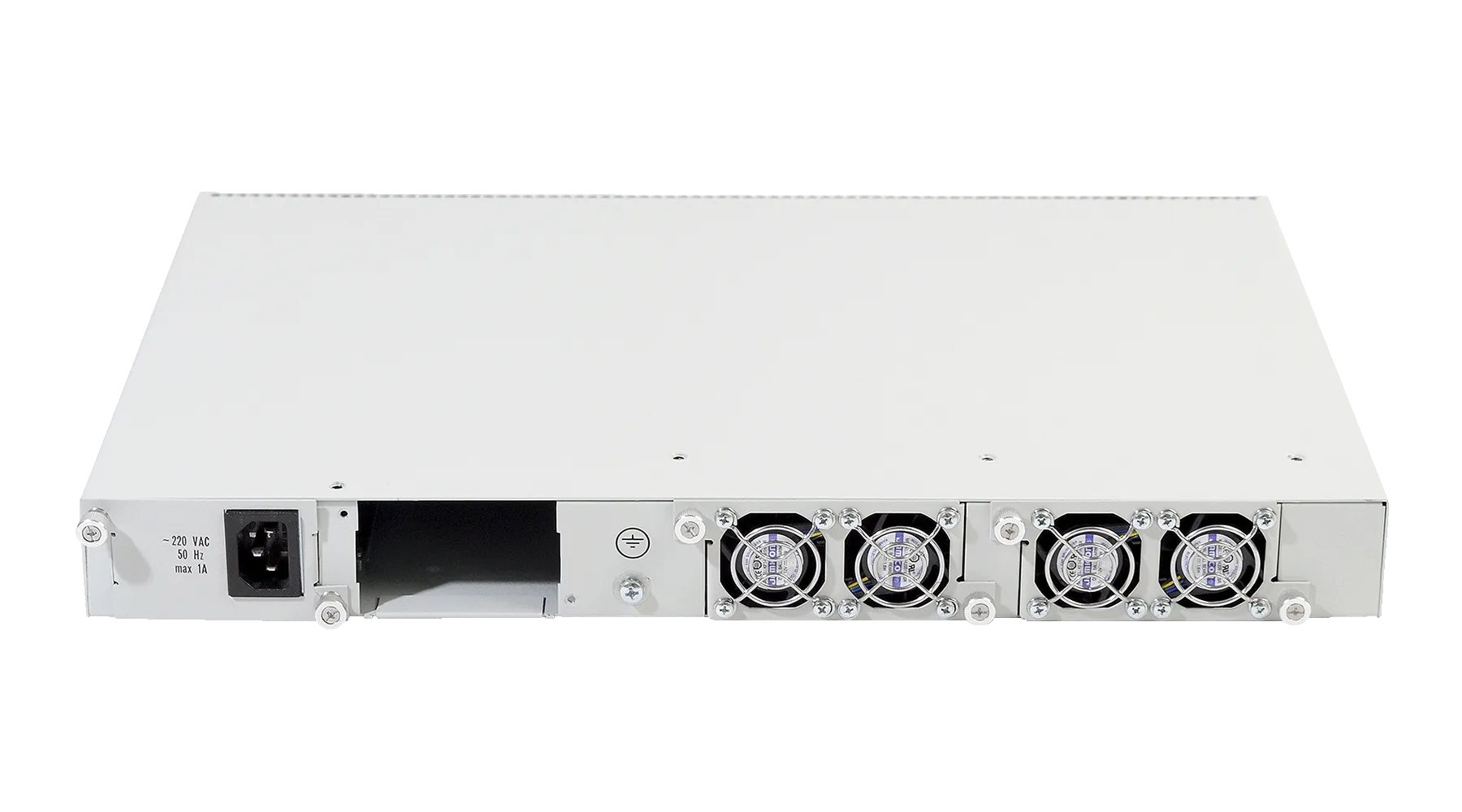

Станционные терминалы OLT поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.

Uplink

8 портов 10GBASE-X (SFP+)/1000BASE-Х(SFP)

Downlink

16 портов 2,5/1,25 Гбит/с GPON

Максимальное количество ONT

2048

Режимы портов

Дуплексный режим 1/10 Гбит/с для оптических портов

Параметры SFP PON¹

Среда передачи: оптоволоконный кабель SMF - 9/125, G.652
Коэффициент разветвления до 1:128
Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strength Indication)

Class B+

Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
Максимальная дальность действия: 20 км
Передатчик: 1490 нм РОС-лазер (DFB Laser)
- Скорость передачи данных: 2488 Мбит/с
- Средняя выходная мощность: +1,5..+5 дБм
- Ширина спектральной линии: -20 дБ 1.0 нм
Приемник: 1310 нм APD/TIA
- Скорость передачи данных: 1244 Мбит/с
- Чувствительность приемника: -28 дБм
- Оптическая перегрузка приемника: -8 дБм

Class C++

Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472
Максимальная дальность действия: 40 км
Передатчик: 1490 нм РОС-лазер (DFB Laser)

Скорость передачи данных: 2488 Мбит/с
Средняя выходная мощность: +7..+10 дБм
Ширина спектральной линии: -20 дБ 1.0 нм

Приемник: 1310 нм APD/TIA

Скорость передачи данных: 1244 Мбит/с
Чувствительность приемника: -32 дБм
Оптическая перегрузка приемника: -12 дБм
Динамический диапазон импульсного приемника: 20 дБ

Коммутатор

Производительность коммутатора: 120 Гбит/с
Таблица MAC-адресов: 64К записей
Поддержка VLAN до 4К в соответствии с 802.1Q

Физические параметры

Напряжение питания¹:

220 В (150-250 В) AC, 50 Гц
48 В (36-72 В) DC

Потребляемая мощность: не более 75 Вт
Рабочий диапазон температур: от -5 до 40 °C
Относительная влажность до 80 %

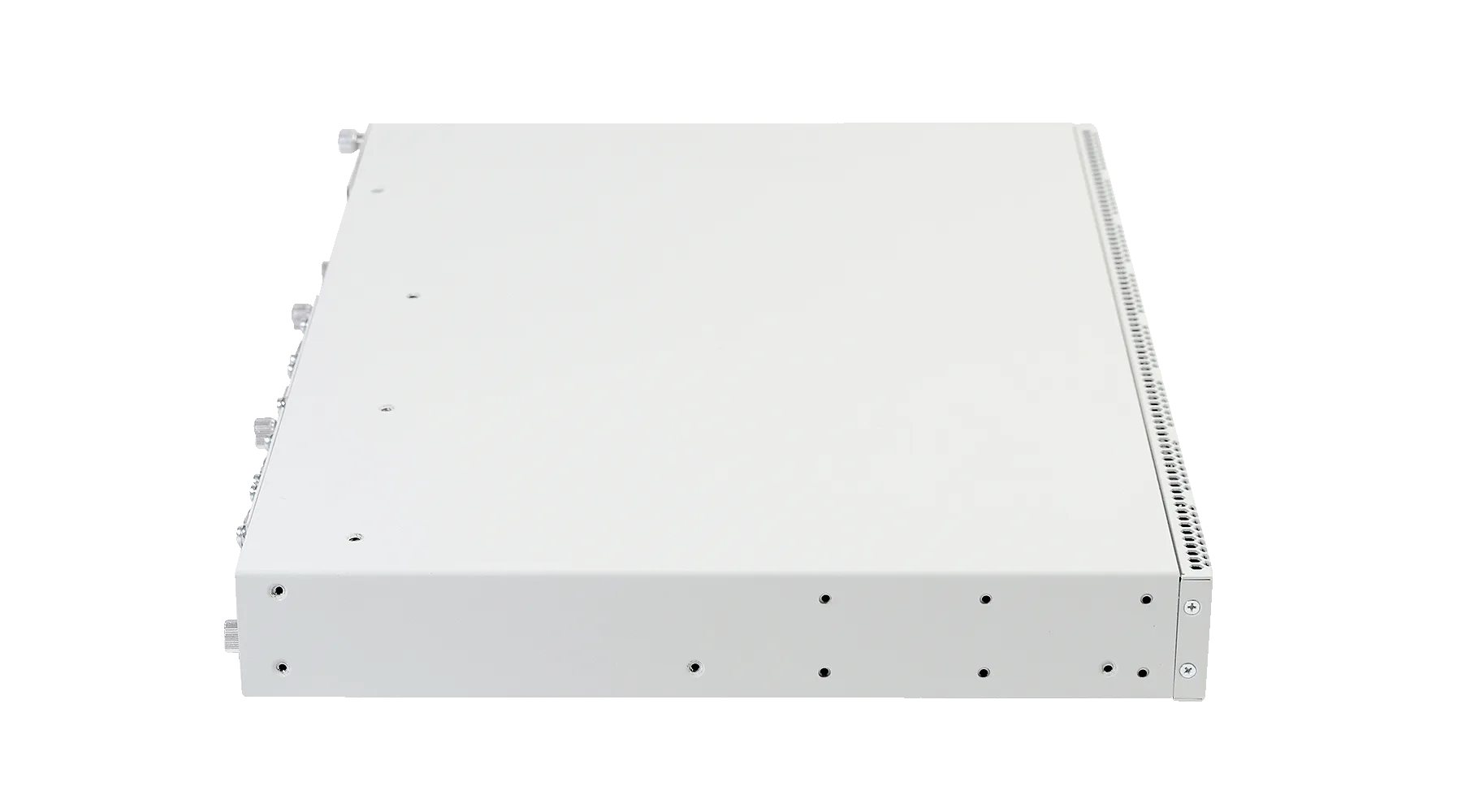

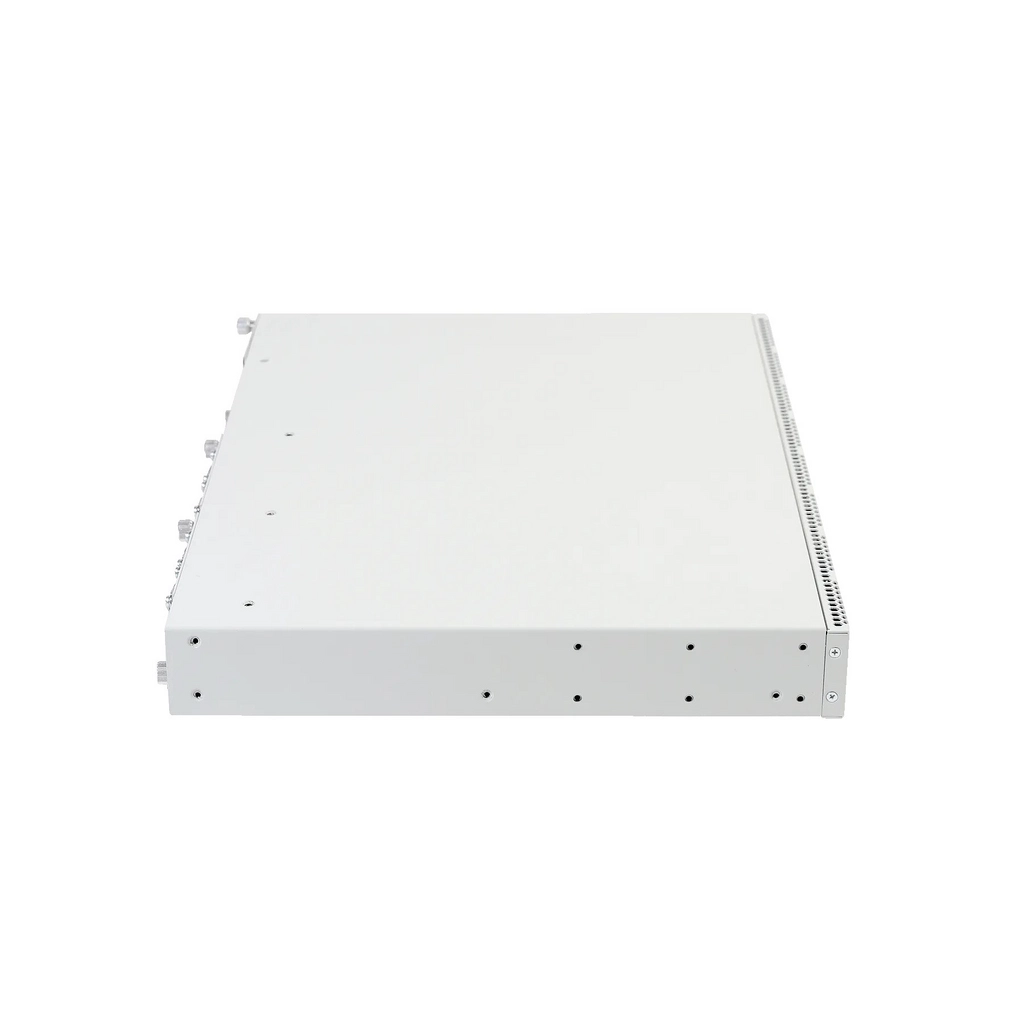

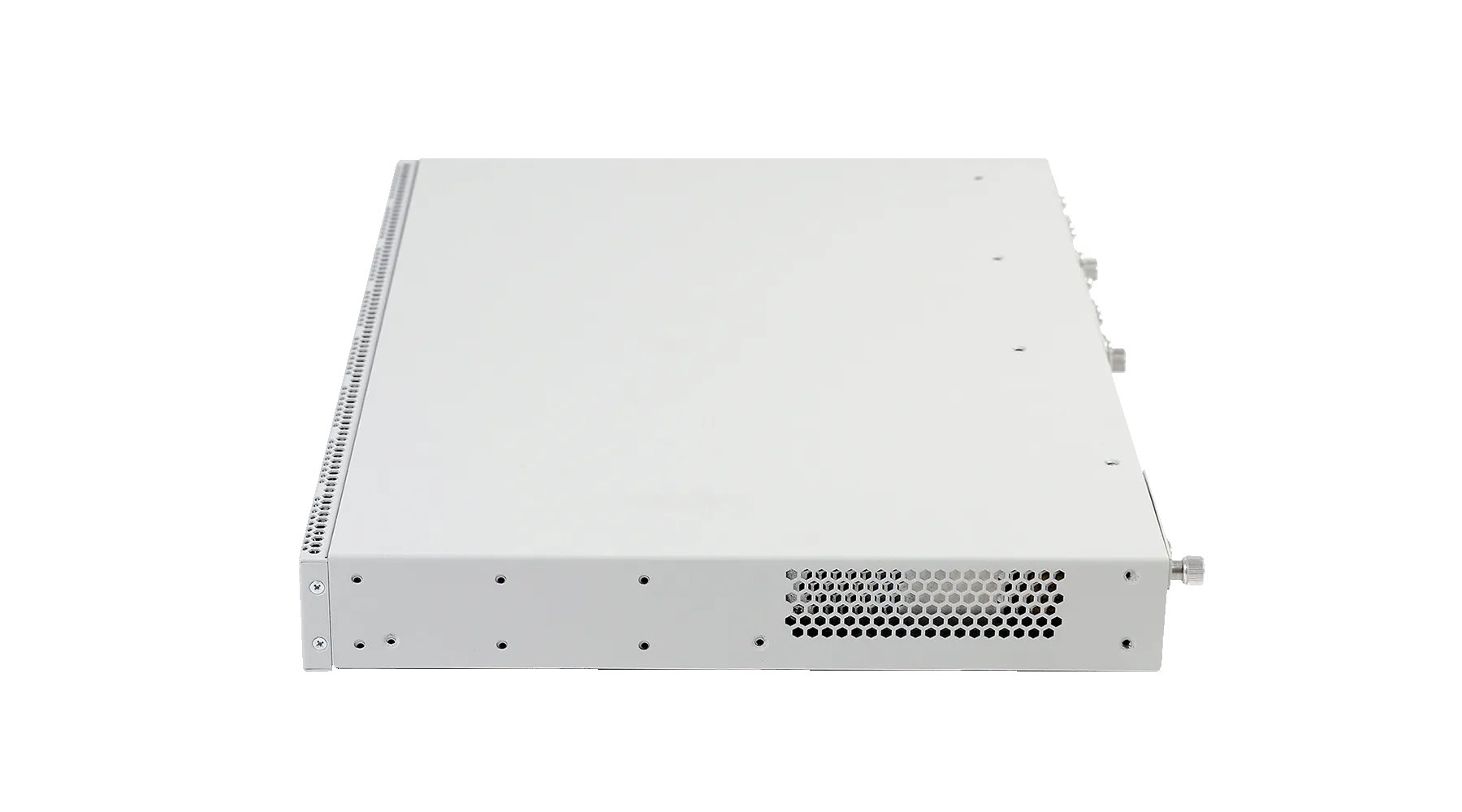

Габариты с установленным блоком питания: 430х44х317 мм, 19'’ конструктив, типоразмер 1U

Стандарты

ITU-T G.988 GPON
ITU-T G.984x GPON
ITU-T G.8032/Y.1344 Ethernet ring protection switching²
IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-T Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Fiber Gigabit Ethernet
ANSI/IEEE 802.3 NWay auto-negotiation
IEEE 802.3x Full Duplex and flow control²
IEEE 802.3ad Link aggregation
IEEE 802.1p Protocol for Traffic Prioritization
IEEE 802.1Q Virtual LANs
IEEE 802.1ad Provider Bridges (QinQ)
IEEE 802.3ac VLAN tagging
IEEE 802.1d MAC bridges
IEEE 802.1w Rapid Reconfiguration of Spanning Tree²
IEEE 802.1s Multiple Spanning Trees²

Дополнительные возможности

Зеркалирование трафика с VLAN, с порта
Таблица MAC-адресов 64K на коммутатор, 8K на порт
Ограничение количества MAC-адресов²
Поддержка STP, RSTP, MSTP²
Поддержка ERPSv2²
Поддержка QoS: 802.1p, DSCP², WFQ
Изоляция портов, изоляция портов в пределах одной VLAN
Ограничение unicast/multicast/broadcast трафика
Поддержка ACL IPv4
Поддержка QinQ в соответствии с IEEE 802.1ad
Количество multicast групп до 1024
Поддержка IGMP Fast Leave
Поддержка IGMP Proxy
Поддержка IGMP Snooping
Поддержка IGMP Querier
Поддержка DHCPv4 Snooping
Поддержка IP Source guard
Поддержка DHCPv4 Relay Agent (Option 82)
Поддержка PPPoE Intermediate agent
Поддержка LLDP (802.1ab)
Поддержка Storm Control²
Поддержка Policy²
Утилизация по сервисам ONT²
Поддержка OMCI Bridge
Поддержка OMCI RG

Управление и мониторинг

Поддержка RADIUS, TACACS+
Управление и мониторинг: CLI, SNMP
Ограничение доступа: по паролю, IP-адресу², уровню привилегии
Поддержка нескольких management интерфейсов²

¹Параметр определяется при заказе
²В текущей версии не реализовано

Документация

Краткое руководство по настройке LTP16N(T). Версия ПО 1.6.0

PDF / 3 Mb

Настройка и мониторинг по SNMP. Версия 1.6.0

PDF / 478 Kb

Руководство пользователя. Версия ПО 1.6.0

PDF / 17 Mb

Справочник команд CLI ACS. Версия ПО 1.6.0

PDF / 493 Kb

Справочник команд CLI. Версия ПО 1.6.0

PDF / 1 Mb

Предыдущие версии

Краткое руководство по настройке LTP16N(T). Версия ПО 1.4.0

PDF / 2 Mb

Краткое руководство по настройке LTP16N(T). Версия ПО 1.5.0

PDF / 2 Mb

Краткое руководство по настройке LTP16N(T). Версия ПО 1.5.1

PDF / 3 Mb

Настройка и мониторинг по SNMP. Версия 1.4.0

PDF / 383 Kb

Настройка и мониторинг по SNMP. Версия 1.5.0

PDF / 471 Kb

Настройка и мониторинг по SNMP. Версия 1.5.1

PDF / 471 Kb

Руководство пользователя. Версия ПО 1.4.0

PDF / 6 Mb

Руководство пользователя. Версия ПО 1.5.0

PDF / 6 Mb

Руководство пользователя. Версия ПО 1.5.1

PDF / 17 Mb

Справочник команд CLI ACS. Версия ПО 1.5.0

PDF / 458 Kb

Справочник команд CLI ACS. Версия ПО 1.5.1

PDF / 459 Kb

Справочник команд CLI. Версия ПО 1.4.0

PDF / 1 Mb

Справочник команд CLI. Версия ПО 1.5.0

PDF / 1 Mb

Справочник команд CLI. Версия ПО 1.5.1

PDF / 1 Mb

Описание

Краткая техническая информация по сопутствующим блокам питания

PDF / 3 Mb

Краткое техническое описание

PDF / 2 Mb

Предыдущие версии

Краткое техническое описание

PDF / 2 Mb

Краткое техническое описание

PDF / 2 Mb

Краткое техническое описание

PDF / 2 Mb

Программное обеспечение

ltp-16n-1.6.0-build451.fw.zip

ZIP / 101 Mb

oltNg_mib.zip

ZIP / 68 Kb

Список изменений. Версия ПО 1.6.0

PDF / 208 Kb

Предыдущие версии

ltp-16n-1.4.0-build784.fw.zip

ZIP / 71 Mb

ltp-16n-1.5.0-build682.fw.zip

ZIP / 101 Mb

LTP16_N_mib.zip

ZIP / 56 Kb

Список изменений. Версия ПО 1.4.0

PDF / 192 Kb

Список изменений. Версия ПО 1.5.0

PDF / 200 Kb

Список изменений. Версия ПО 1.5.1

PDF / 205 Kb

Сертификаты

Декларация соответствия

PDF / 513 Kb

Декларация ТР ТС

PDF / 819 Kb

Приказ Минпромторга РФ №4989 о подтверждении статуса ТКО отечественного производства

PDF / 509 Kb

PM160-220/12

Модуль питания PM160-220/12, 220V AC, 160W

PM100-48/12

Модуль питания PM100-48/12, 48V DC, 100W

LTP-16N

OLT LTP-16N, 16 портов SFP-xPON, 8 портов 10GBase-X (SFP+)/1000Base-X(SFP), встроенный коммутатор L2+, RSSI

Комплект крепления в 19"стойку

Кабель соединительный RJ-45 – DB9(F)

Руководство по эксплуатации (по запросу поставляется на CD-диске)

Шнур питания 220В

Документация

Декларация соответствия

Паспорт

Скачать регламенты

Продление гарантийного обслуживания, LTP-16N (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)

[ для нового оборудования ]

до 2 лет +15% от цены оборудования
EW-LTP-16N-2Y

до 3 лет +25% от цены оборудования
EW-LTP-16N-3Y

до 5 лет +40% от цены оборудования
EW-LTP-16N-5Y

Продление гарантийного обслуживания, LTP-16N (используется при покупке для ранее приобретенного оборудования)

[ для уже купленного оборудования ]

на 1 год +12% от цены оборудования
EW-LTP-16N-1Y

Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - LTP-16N - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)

1 год +6% от цены оборудования
SC-LTP-16N-B-1Y

3 года +15% от цены оборудования
SC-LTP-16N-B-3Y

5 лет +32% от цены оборудования
SC-LTP-16N-B-5Y

Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, LTP-16N

1 год +30% от цены оборудования
NBS-LTP-16N-1Y

3 годa +75% от цены оборудования
NBS-LTP-16N-3Y

5 лет +93,75% от цены оборудования
NBS-LTP-16N-5Y

Базовый курс Академии Eltex: Использование коммутаторов Eltex

Базовый курс Академии Eltex: Использование маршрутизаторов Eltex

Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex

На данный товар не оставлено ни одного отзыва.

Будьте первым!

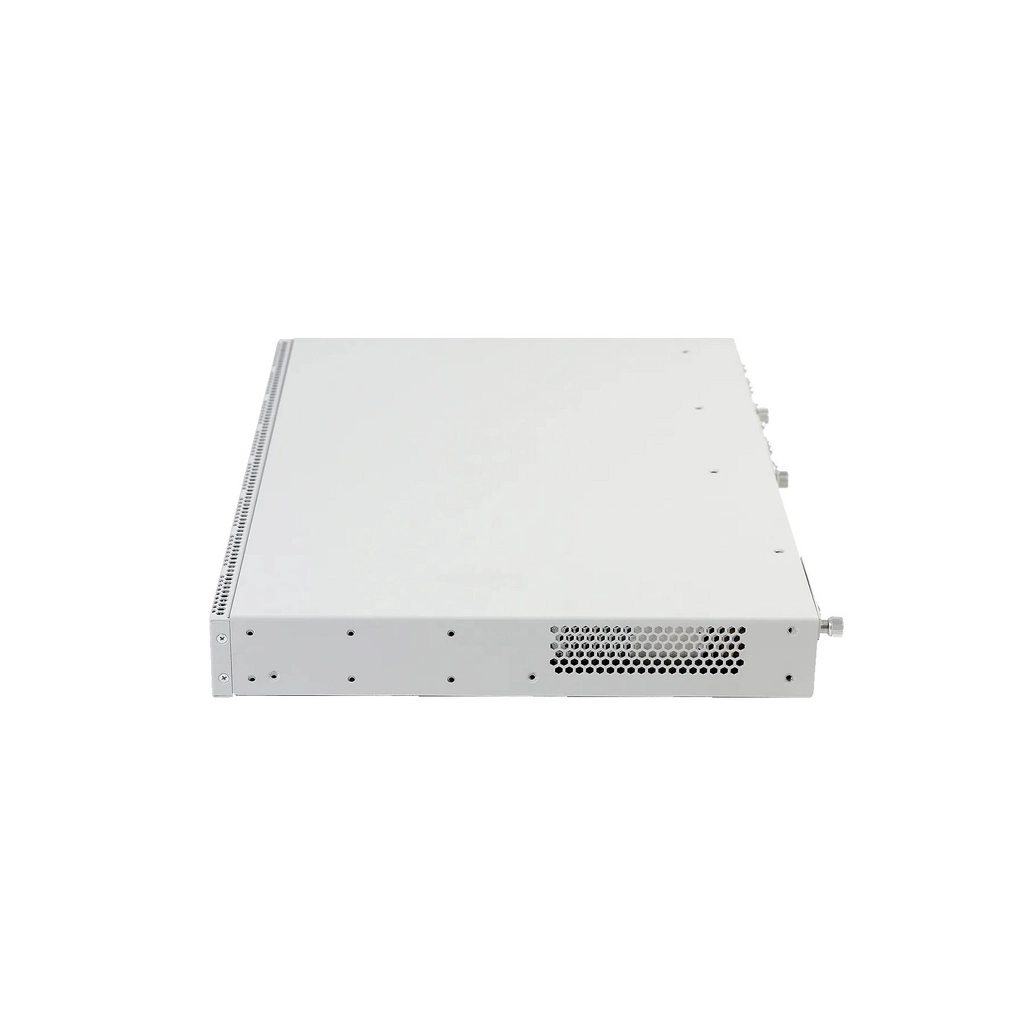

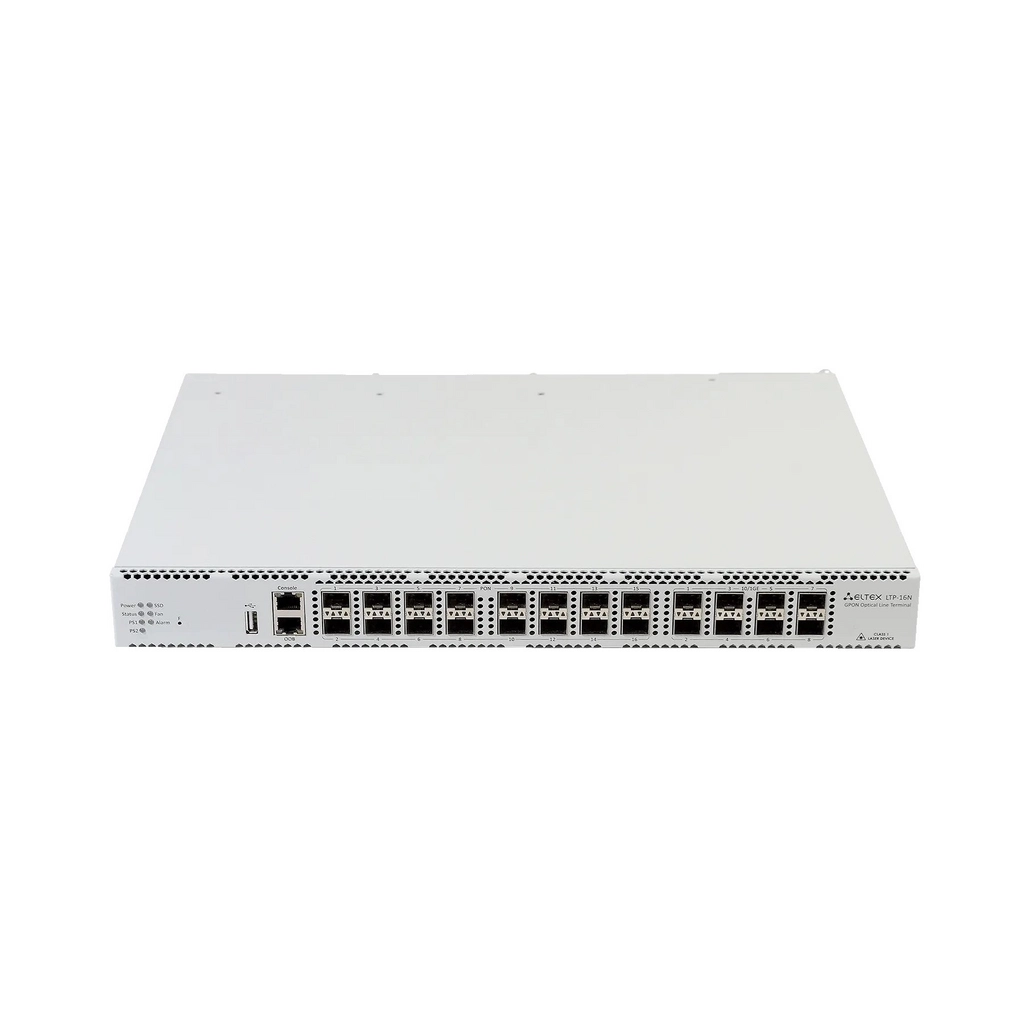

LTP-16N | 16 портов GPON Eltex
