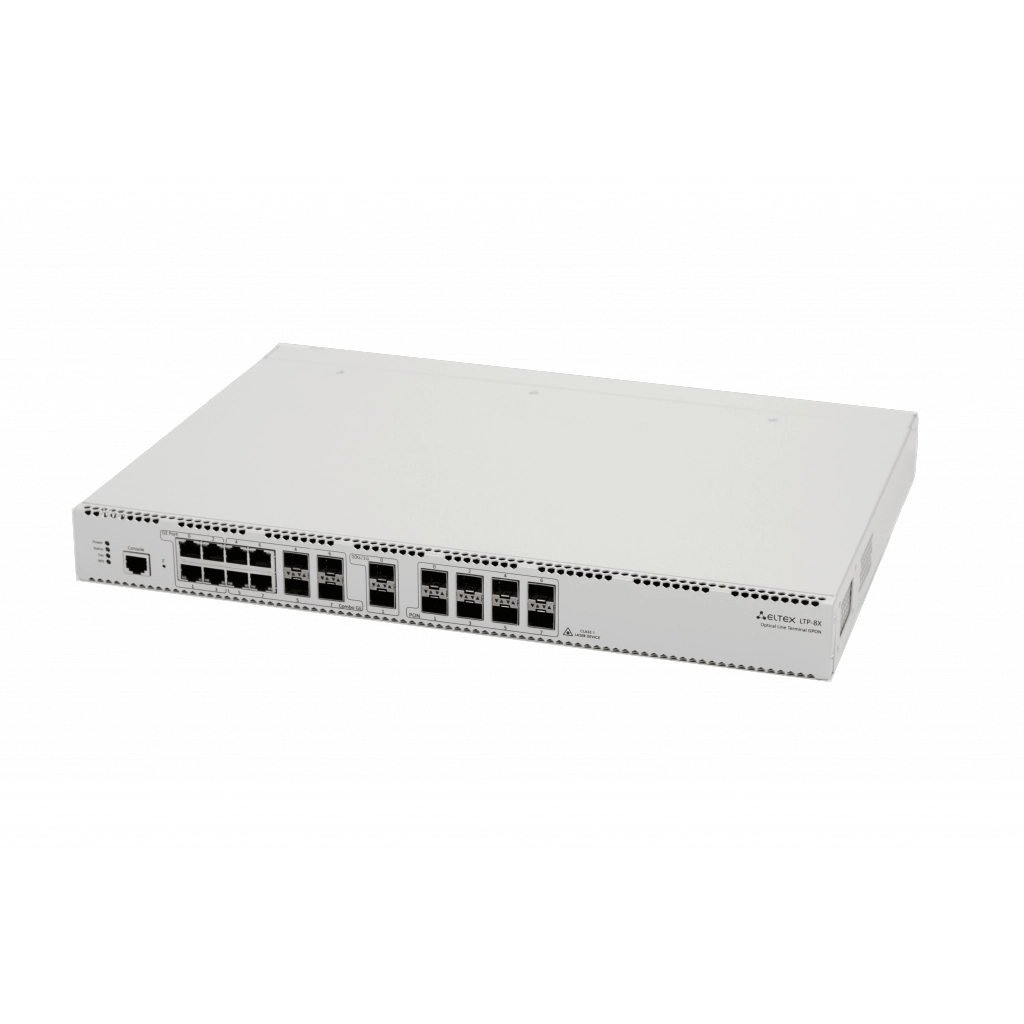

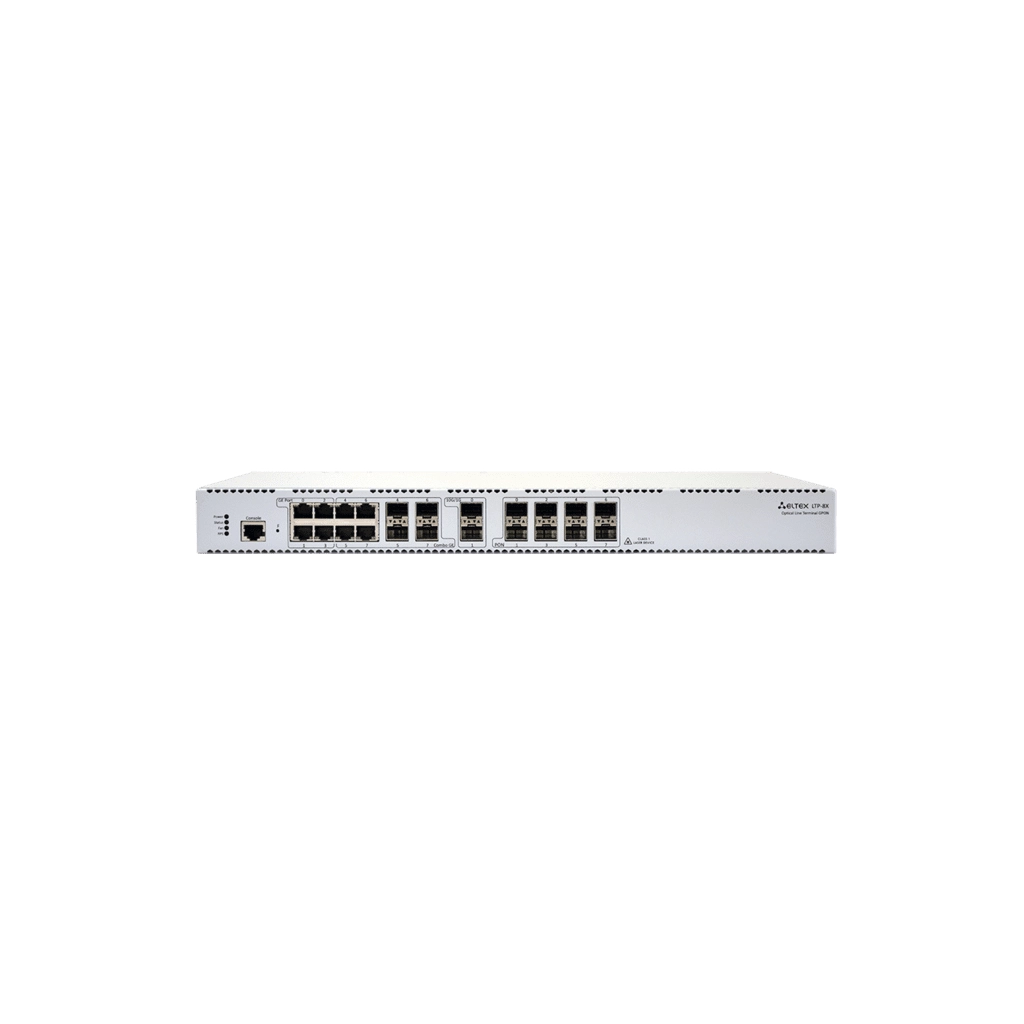

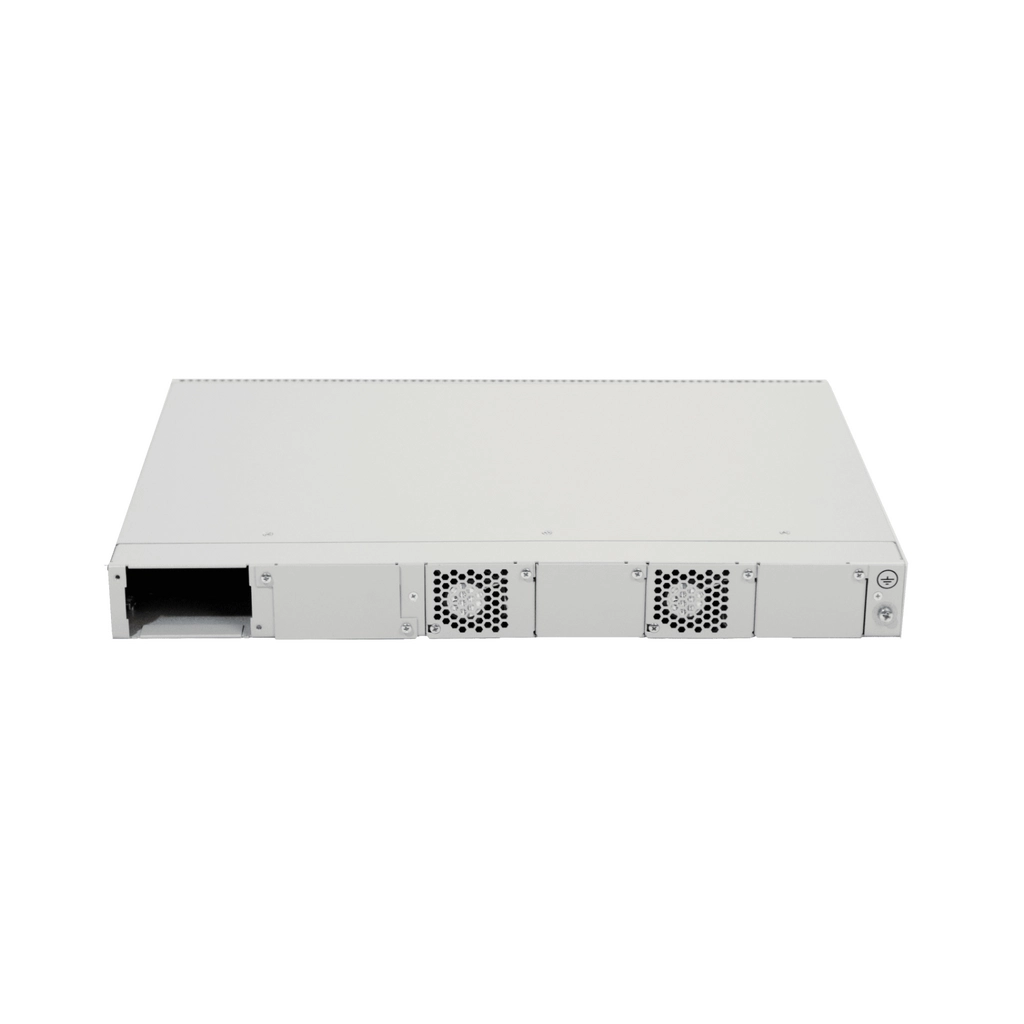

LTP-8X rev.B Eltex | 8 портов GPON

ЕРРРП (ТОРП)
Снят с производства
Артикул:

LTP-8X rev.B

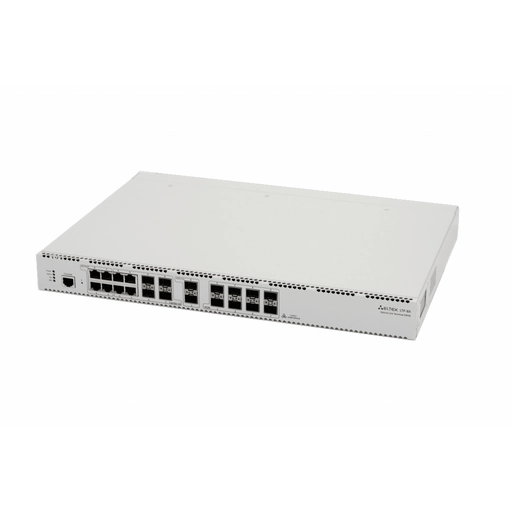

LTP-8X rev.C/rev.D - 8 портов GPON, корпус 1U, подключение до 1024 ONT.

Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 26 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Инсталляция коммутаторов для видеонаблюдения, Wi-Fi, СКУД и телефонии в здании дошкольных групп на 350 мест в районе Молжаниновский
  • Оснащение бесшовного Wi-Fi в НИИ, г. Санкт-Петербург
  • Поставка межэтажных коммутаторов для медицинского учреждения, г. Казань
Касьяненко Михаил
Возраст: 34 года
Офис: Москва
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • ЦОД для организации из системы здравоохранения, г.Москва
  • Реализация проекта телефонии 1500 абонентов для предприятия атомной отрасли
  • Поставка PoE коммутаторов для организации видеонаблюдения для крупного аэропорта Москвы
  • Организация телефонии и ШПД для крупного ВУЗа в Санкт-Петербурге
  • Построение ядра сети в Мурманском морском порту
  • Сеть ШПД и Wi-Fi по филиалам предприятия судостроительной отрасли
  • Более 10 проектов сдали СОРМ для операторов связи по всей России
  • Более 20 проектов GPON для операторов связи по всей России
  • ЦОД для предприятия структуры Росатом
  • Русский соколиный центр Камчатка, Петропавловск-Камчатский - ШПД + wi-fi
Ларин Алексей (Москва)
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
Рекун Антон (Москва)
Возраст: 30 лет
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Построение Сети ШПД и Wi-Fi для государственных ВУЗов Москвы и регионов.
  • Северный Речной вокзал г.Москвы, организация ЛВС, видеонаблюдения.
  • Организация ядра сети, агрегации и доступа для «Объединённой двигателестроительной корпорации» , входящей в состав "Ростеха"
Поддубный Владислав (Москва)
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Реализации СОРМ-3 для операторов связи
  • Организация видеонаблюдения и хранения данных в Министерстве образования и науки Республики Татарстан
  • Проекты реконструкции ведомственных сетей связи комбинатов Росрезерва
  • Модернизация сети связи в Краснодарском высшем военном училище
  • Создание защищённого контура сети с шифрованием FSTEC в филиале энергетической компании в Санкт-Петербурге
  • Построение локально-вычислительной сети ситуационного центра для транспортной нефтегазовой компании
  • Создание защищенной распределенной сети связи для филиалов Газпром Газораспределение Самара
  • Построение локально-вычислительной сети на объектах Русал
  • Организация IP-телефони для подразделений Норникель
  • Построение промышленной локально-вычислительной сети и IP-телефонии в филиалах ЛОЭСК
Фадин Дмитрий (Москва)
Возраст: 52 года
Офис: Москва
Опыт работы с Eltex: 5 лет
Выполненные проекты:
  • Комплексная модернизация инфраструктуры стадиона Витязь, г Вологда
  • Расширение существующей сети для Электромеханического Завода
  • Модернизация телефонии на предприятии по производству металлопродукции
  • Построение ЛВС для Школы на 275 мест в Московоской области
Сытый Александр (Москва)
Возраст: 26 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Инсталляция коммутаторов для видеонаблюдения, Wi-Fi, СКУД и телефонии в здании дошкольных групп на 350 мест в районе Молжаниновский
  • Оснащение бесшовного Wi-Fi в НИИ, г. Санкт-Петербург
  • Поставка межэтажных коммутаторов для медицинского учреждения, г. Казань
Касьяненко Михаил (Москва)
Возраст: 32 года
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Модернизация ШПД сети для предприятия энергетической сферы, г. Дубна
  • Организация Wi-Fi и ШПД в крупном спортивном комплексе в г. Москва
  • Реализован проект по созданию подвижного пункта управления (Камаз) в нефтяной сфере
  • Поставка оборудования для космической программы РФ
Файзрахманов Марат (Москва)
Возраст: 40 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация проектов GPON и телефонии для региональных операторов связи в различных регионах РФ
  • Реализация промышленной ЛВС в составе комплексных решений поставщиков для горнодобывающего сектора
  • Организация сети передачи данных для внедрения новых систем Московского Метрополитена
  • Проекты по модернизации телефонии на базе Softswitch на сети крупных корпоративных заказчиков
  • Модернизация сети передачи данных на предприятиях лидирующей группы компаний в отрасли машиностроения
  • Построение локально-вычислительной сети ситуационного центра в Чувашской Республике
  • Модернизация сети связи на объектах Мосэнерго
  • Модернизация сетей доступа на объектах компаний банковского сектора и госучреждений
Каночкин Виталий (Москва)
Возраст: 26 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Замена оборудования иностранных вендоров в Московском Колледже
  • Реструктуризация ЛВС для компании "Российский Экологический Оператор"
  • Построение беспроводной бесшовной сети на базе Wi-Fi 6 в Беловской Городской больницы
  • Построение сети Wi-Fi на 200 точек доступа в школе им. М.К. Тагирова
  • Реконструкция ЛВС в МФЦ г. Москвы. Замена оборудования Cisco
  • Организация СКС и домофонной сети в ЖК "Столичные Поляны"
  • Замена оборудования Huawei и Cisco для организации защищенной сети на трассе М-12 (система видеонаблюдения и телефонии на ВПУ)
Дудоров Дмитрий (Москва)
Возраст: 28 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Бринева Анна (Москва)
Офис: Москва
Выполненные проекты:
  • Организация автоматической системы паспортного контроля в аэропорте Внуково
  • Расширение ЛВС в одной из структур Росрезерва
  • Построение сети в МБОУ ООШ №6 г. Губкинский
Бурдюгова Татьяна (Москва)
Офис: Москва
Выполненные проекты:
  • Модернизация ЛВС для средней общеобразовательной школы в Тверской области на 255 мест
  • Замена оборудования Cisco для построения 100 Гбит ядра сети института электронной техники г. Москвы
  • VoIP телефония на 100 SIP абонентов для Гостинично-оздоровительного комплекса Краснодарского края
  • Организация ЛВС на 1000 портов для строительной компании в Самарской области
  • Оснащение системы видеонаблюдения на 125 камер нефтеперерабатывающего завода Нижегородской области
Наполов Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Подключение IP-телефонии в Екатеринбургской Электросетевой компании
  • Организация локальной сети для видеонаблюдения на объекте строительства Росавтодор
  • Построение ЛВС для системы контроля и управления доступом на объекте дирекции по МТО и хозяйственному обеспечению Администрации Волгоградской области по сохранению объекта культурного наследия
Сутоцких Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Построение СКС в поликлинике для подключения рабочих мест в Московской области, г. Лобня
Васильева Татьяна (Москва)
Офис: Москва
Шатуха Егор (Москва)
Офис: Москва
Выполненные проекты:
  • Реализация проекта телефонии 1000 абонентов для предприятия пищевой отрасли
  • Проект по созданию СКС для станции переливания крови в городе Санкт-Петербург в 5-ти этажном здании с центром коммутации
  • Модернизация оборудования систем телемеханики и связи для терминала транспортной компании в г. Йошкар-Ола
  • Подключение пользователей к локальной сети на объекте компании ПАО Россети
  • Подключение объекта городского комплексного центра социального обслуживания населения к мультисервисной сети широкополосного доступа
Купчиненко Дмитрий (Москва)
Офис: Москва
Купряшина Валерия (Москва)
Офис: Москва
Новосардова Сусанна (Москва)
Офис: Москва
Жердев Евгений (Москва)
Офис: Москва
Кульпин Алексей (Москва)
Возраст: 36 лет
Офис: Казань
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Проработка решения по созданию Wi-Fi сети для государственных ВУЗов
  • Поставка коммутаторов доступа в 85 регионов России по заданию Судебного департамента;
  • Построение ядра сети для бюро морского машиностроения в г. Санкт-Петербург
Муртазин Камиль (Казань)

Общие параметры LTP-8X rev.B

Технология PON GPON
Тип оборудования PON OLT
Количество портов PON 8
В реестре Минпромторга (ТОРП) Да
ONT 1024
Размер коробки ШхВхГ, мм 430 x 44 x 259
Вес брутто, кг 3.7

Ключевые преимущества

  • 8 портов PON, исполнение 1U
  • Удаленное управление посредством CLI, SNMP
  • Соответствие стандартам G.988, G.984.x и TR-156
  • Предоставление услуг кабельного телевидения совместно с передачей данных
  • Оптимальное решение для небольшого поселка или многоквартирного дома

Станционное оборудование (OLT) предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON). OLT LTP позволяет оператору строить масштабируемые, отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Широкополосный абонентский доступ по технологии FTTH - наиболее эффективный вариант доставки услуг Triple Play, так как обеспечивает высокие скорости передачи данных на большие расстояния. Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети.

Сокращение суммарной протяженности оптических волокон позволяет экономить на кабельной инфраструктуре - на участке  от центрального узла до сплиттера используется одно волокно на группу до 128 абонентов.

Единая система управления Eltex.EMS позволяет осуществлять поиск, добавление, настройку, мониторинг состояния OLT/ONT и других сетевых элементов, а также обеспечивает централизованный сбор статистики - хранение и обработка журналов работы, событий, аварий и т.д.

Интерфейсы
  • Uplink
    • 2 порта 10GBase (SFP+)/1000 Base-Х
    • 4 комбинированных порта 10/100/1000 Base-T/1000 Base-X (SFP)
    • 4 порта 10/100/1000Base-T
  • Downlink
    • 8 портов 2,5/1,25 Гбит/с GPON (SFP)
Режимы портов
  • Дуплексный/полудуплексный режим 10/100/1000Mбит/c для электрических портов
  • Дуплексный режим 1/10Гбит/с для оптических портов
Параметры SFP PON1
  • Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
  • Коэффициент разветвления - до 1:128
  • Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication)
  • Поддержка DDM (вывод параметров в CLI):
    • Уровень мощности принимаемого сигнала (Digital RSSI)
    • Температура модуля (Module Temperature)
    • Напряжение питания (Supply Voltage)
    • Ток смещения лазера (Laser Bias Current)
    • Выходная оптическая мощность (Tx Optical Power Output)
Class B+
  • Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
  • Максимальная дальность действия: 20 км
  • Передатчик: 1490нм РОС лазер (DFB Laser)
    • Скорость передачи данных: 2488 Мбит/с
    • Средняя выходная мощность:  +1,5..+5 дБм
    • Ширина спектральной линии: -20 дБ 1.0 нм
  • Приемник: 1310нм APD/TIA
    • Скорость передачи данных: 1244 Мбит/с
    • Чувствительность приемника: -28 дБм
    • Оптическая перегрузка приемника: -8 дБм
Class C++
  • Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472
  • Максимальная дальность действия: 40 км
  • Передатчик: 1490нм РОС лазер (DFB Laser)
    • Скорость передачи данных: 2488 Мбит/с
    • Средняя выходная мощность: +7..+10 дБм
    • Ширина спектральной линии: -20 дБ 1.0 нм
  • Приемник: 1310 нм APD/TIA
    • Скорость передачи данных: 1244 Мбит/с
    • Чувствительность приемника: -32  дБм
    • Оптическая перегрузка приемника: -12 дБм
    • Динамический диапазон импульсного приемника: 20 дБ
Коммутатор
  • Производительность коммутатора - 128 Гбит/с
  • Таблица MAC-адресов - 16К записей
  • Поддержка VLAN до 4К в соответствии с 802.1Q
  • Качество обслуживания QoS
Физические параметры
  • Напряжение питания1:
    • 220 В (150-250 В) AC, 50 Гц
    • 48 В (-36..-72 В) DC
  • Потребляемая мощность не более 55 Вт
  • Рабочий диапазон температур: от +5° до 40°C
  • Относительная влажность до 80%
  • Габариты: с установленным блоком питания: 430х44х259 мм, 19'’ конструктив, типоразмер 1U
Соответствует стандартам
  • ITU-T G.988 GPON
  • ITU-T G.984x GPON
  • IEEE 802.3i 10BASE-T Ethernet
  • IEEE 802.3u 100BASE-T Fast Ethernet
  • IEEE 802.3ab 1000BASE-T Gigabit Ethernet
  • IEEE 802.3z Fiber Gigabit Ethernet
  • ANSI/IEEE 802.3 NWay auto-negotiation
  • IEEE 802.3x Full Duplex and flow control
  • IEEE 802.3ad Link aggregation
  • IEEE 802.1p Protocol for Traffic Prioritization
  • IEEE 802.1Q Virtual LANs
  • IEEE 802.1ad Provider Bridges (QinQ)
  • IEEE 802.1v VLAN Classification by Protocol and Port
  • IEEE 802.3ac VLAN tagging
  • IEEE 802.1d MAC bridges
  • IEEE 802.1w Rapid Reconfiguration of Spanning Tree
  • IEEE 802.1s Multiple Spanning Trees
Дополнительные возможности
  • Зеркалирование трафика с VLAN, с порта
  • Таблица MAC-адресов 16K на коммутатор, 4K на порт
  • Ограничение количества MAC-адресов
  • Поддержка STP, RSTP, MSTP
  • Поддержка QoS: 802.1p, DSCP, WRR
  • Изоляция портов, изоляция портов в пределах одной VLAN
  • Ограничение unicast/multicast/broadcast трафика
  • Поддержка ACL IPv4
  • Поддержка QinQ в соответствии с IEEE 802.1ad
  • Количество multicast групп до 1024
  • Поддержка IGMP/MLD Fast Leave
  • Поддержка IGMP/MLD Proxy
  • Поддержка IGMP/MLD Snooping
  • Поддержка IGMP/MLD Querier
  • Поддержка DHCPv4 Snooping
  • Поддержка IPv4 Source address guard
  • Поддержка DHCPv4/DHCPv6 Relay Agent (opt.82, ip-helper)
  • Поддержка PPPoE Intermediate agent
  • Поддержка LLDP (802.1ab)
  • Поддержка Storm Control
  • Поддержка Policy
  • Утилизация по сервисам ONT
  • Управление PoE на портах ONT
Управление и мониторинг
  • Поддержка RADIUS, TACACS+
  • Управление и мониторинг: CLI, SNMP
  • Ограничение доступа: по паролю, IP-адресу, уровню привилегии
Централизованная система управления
Единая система управления (EMS) для оборудования Eltex позволяет осуществлять:
  • поиск, добавление, настройку, мониторинг состояния OLT/ONT и других сетевых элементов
  • мониторинг основных параметров устройств, электропитания
  • мониторинг статистики по физическим и логическим интерфейсам
  • управление абонентскими портами: конфигурации, профили
  • управление системой массового автоматического обновления ПО абонентских PON устройств
  • построение графиков динамики различных статистических параметров в режиме онлайн
  • отображение в графическом виде состояния физических портов
  • запуск основных конфигурационных инструментов: ssh, telnet

Сбор статистики:
  • централизованный сбор, хранение и обработка журналов работы, событий, аварий
  • система сбора и хранения аварийных сообщений
  • система быстрого поиска абонентских устройств
  • информация по количеству активных абонентов PON сети
  • мониторинг состояния и статистика по сервисам Internet, VoIP, IPTV
  • статистика активности абонентов PON
  • централизованный сбор сообщений от устройств по Syslog
  • система логирования всех действий пользователей в рамках системы

1 Параметр определяется при заказе

LTP-8X rev.B
Станционный терминал LTP-8X rev.B, 8 портов GPON, 4 комбинированных порта 10/100/1000Base-T/1000Base-X, 4 порта 10/100/1000Base-T, 2 порта 10G Base-R (SFP+)/1000Base-X, L2+
Руководство по эксплуатации (по запросу поставляется на CD-диске)
Руководство по эксплуатации (по запросу поставляется на CD-диске)
Комплект крепления в 19"стойку
Комплект крепления в 19"стойку
Паспорт
Паспорт
Сертификат
Сертификат
Шнур питания (в случае комплектации модулем питания на 220В)
Шнур питания (в случае комплектации модулем питания на 220В)
Провод заземления
Провод заземления
Кабель соединительный RJ-45 – DB9(F)
Кабель соединительный RJ-45 – DB9(F)
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания, LTP-8X rev.B (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
[ для нового оборудования ]
до 2 лет +15% от цены оборудования
EW-LTP-8X rev.B-2Y
до 3 лет +25% от цены оборудования
EW-LTP-8X rev.B-3Y
до 5 лет +40% от цены оборудования
EW-LTP-8X rev.B-5Y
Продление гарантийного обслуживания, LTP-8X rev.B (используется при покупке для ранее приобретенного оборудования)
[ для уже купленного оборудования ]
на 1 год +12% от цены оборудования
EW-LTP-8X rev.B-1Y
Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - LTP-8X rev.B - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
1 год +6% от цены оборудования
SC-LTP-8X rev.B-B-1Y
3 года +15% от цены оборудования
SC-LTP-8X rev.B-B-3Y
5 лет +32% от цены оборудования
SC-LTP-8X rev.B-B-5Y
Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, LTP-8X rev.B (услуга оказывается при наличии действующей гарантии)
1 год +30% от цены оборудования
NBS-LTP-8X rev.B-1Y
3 годa +75% от цены оборудования
NBS-LTP-8X rev.B-3Y
5 лет +93,75% от цены оборудования
NBS-LTP-8X rev.B-5Y
Обучение в Академии Eltex
Базовый курс Академии Eltex: Использование коммутаторов Eltex
Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
Ваш браузер сильно устарел.
Обновите его до последней версии или используйте другой более современный.
Пожалуйста, завершите проверку безопасности!
0
Корзина
Наименование Артикул Количество Сравнить
