Технология PON	GPON
Тип оборудования PON	ONU
Количество портов LAN (ONU)	2
FXS (ONU)	Нет
CaTV (ONU)	Нет
Wi-Fi	2,4 ГГц
Умный дом	Нет
Статус Минпромторг	Нет
Поддержка EasyMesh	Нет

Габариты и вес

Параметры интерфейса PON

1 порт GPON
Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
Тип разъема - SC/APC
Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
Максимальная дальность - 20 км

Передатчик: 1310nm DFB Upstream Burst Mode Transmitter

Data Rate: 1244Mb/s
Average Launch Power +0,5..+5 dBm
Spectral Line Width -20 dB 1 nm

Приемник: 1490nm APD/TIA Downstream CW Mode Digital Receiver

Data Rate: 2488Mb/s
Receiver Sensitivity -28 dBm With BER better than or equal to 1.0x10^-10
Receiver Optical Overload -4 dBm

Параметры интерфейсов LAN

1 порт Ethernet 10/100/1000 Base-T(RJ-45)
1 порт Ethernet 10/100 Base-T(RJ-45)

Параметры беспроводного модуля

Стандарты 802.11 b/g/n
Схема MIMO: 2x2
Диапазон частот 2400 ~ 2483,5 МГц
Безопасность беспроводного соединения: WEP; WPA/WPA2

Скорость беспроводного соединения¹

802.11b: 1, 2, 5.5 и 11 Мбит/с
802.11g: 6, 9, 12 , 18, 24, 36, 48 и 54 Мбит/с
802.11n: от 6,5 до 300 Мбит/с (от MCS0 до MCS15)

Максимальная выходная мощность передатчика²

802.11b (11 Mbps): 17дБм
802.11g (54 Mbps): 15дБм
802.11n (MCS7): 15 дБм

Схемы модуляции

IEEE 802.11b: DQPSK, DBPSK, CCK
IEEE 802.11g: BPSK, QPSK, 16QAM, 64QAM, OFDM
IEEE 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM

Параметры интерфейса USB

1 порт USB 2.0

Физические характеристики и условия окруж. среды

Габариты - 147×110×24 мм, настольное исполнение
Питание. Внешний адаптер питания постоянного тока 12B/2А
Потребляемая мощность не более 10 Вт
Рабочий диапазон температур от +5 до +40 С
Относительная влажность до 80%

Поддержка стандартов

ITU-T G.984.x - GPON
ITU-T G.988 OMCI specification
IEEE 802.1D
IEEE 802.1Q
IEEE 802.1P

Функциональные характеристики

Поддержка TR-069
Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
Поддержка IPoE (DHCP-client и static)
DHCP-сервер на стороне LAN
Передача Multicast трафика по Wi-Fi
Поддержка DNS (Domain Name System)
Поддержка DynDNS (Dynamic DNS)
Поддержка UPNP (Universal Plug and Play)
Поддержка NAT (Network Address Translation)
Поддержка NTP (Network Time Protocol)
Поддержка механизмов качества обслуживания QoS
Поддержка IGMP Snooping
Поддержка IGMP Proxy
Поддержка UPNP, SMB, FTP, DLNA, Print Server
VLAN в соответствие с IEEE 802.1Q

Поддержка функций безопасности

Ограничение скорости на портах
FEC кодирование

Конфигурирование и мониторинг

В соответствии с TR-142:
Удаленное управление по протоколу OMCI
Удаленное управление по протоколу TR-069
Локальное управление WEB/CLI
Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

¹Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могут влиять факторы окружающей среды.

²Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.

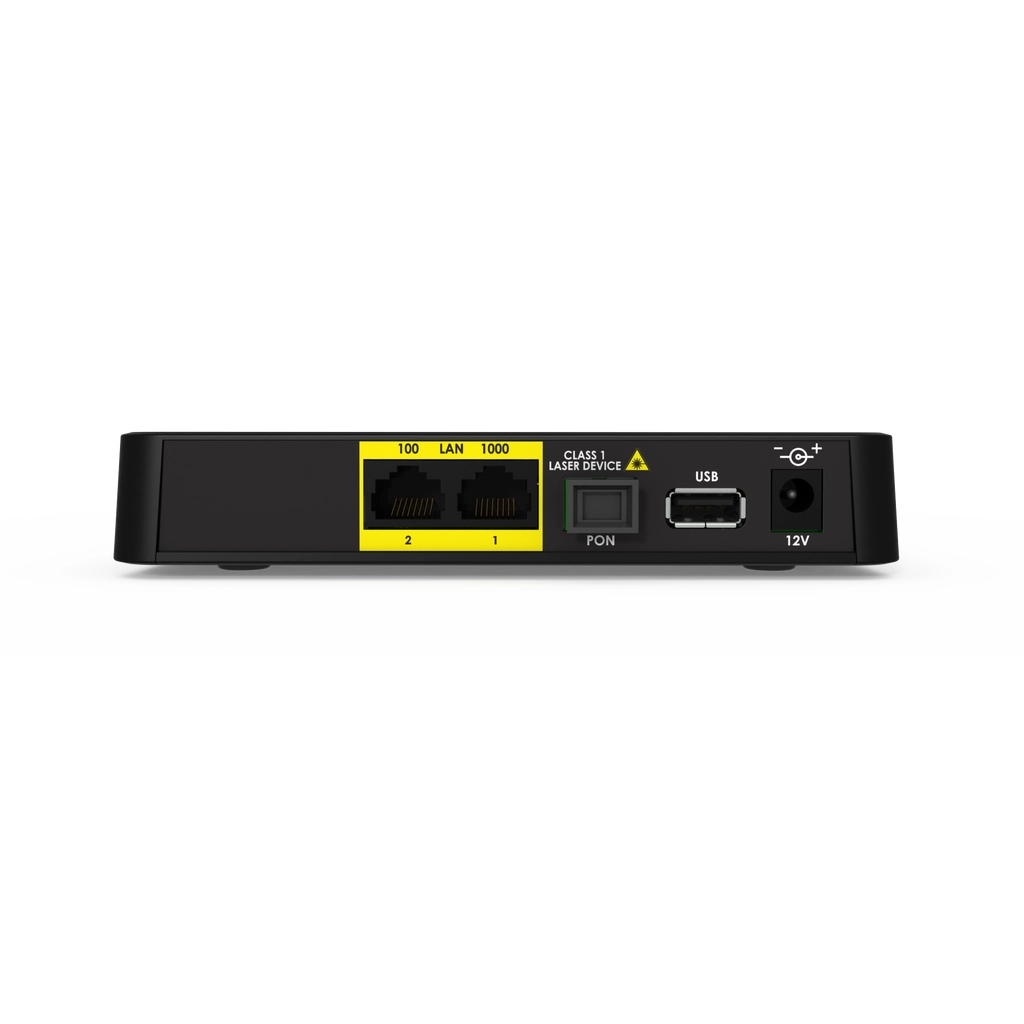

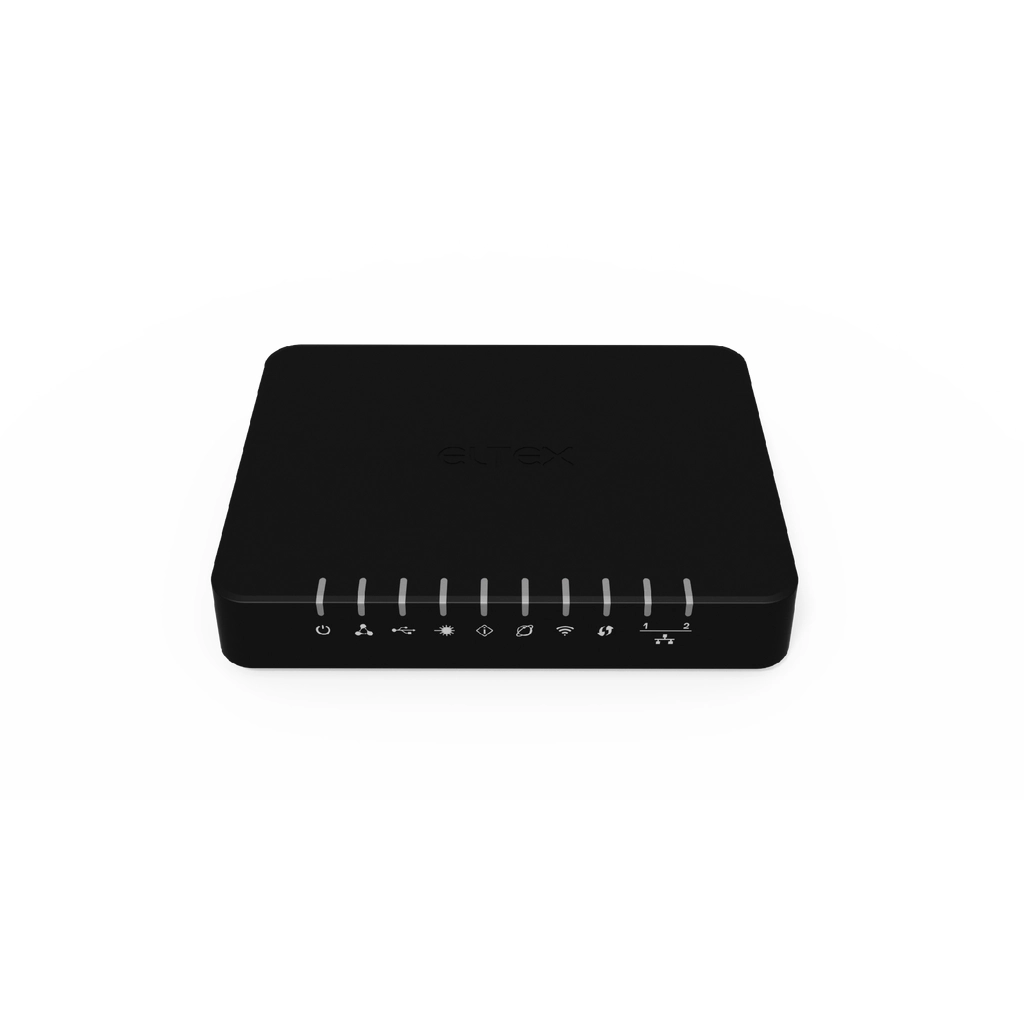

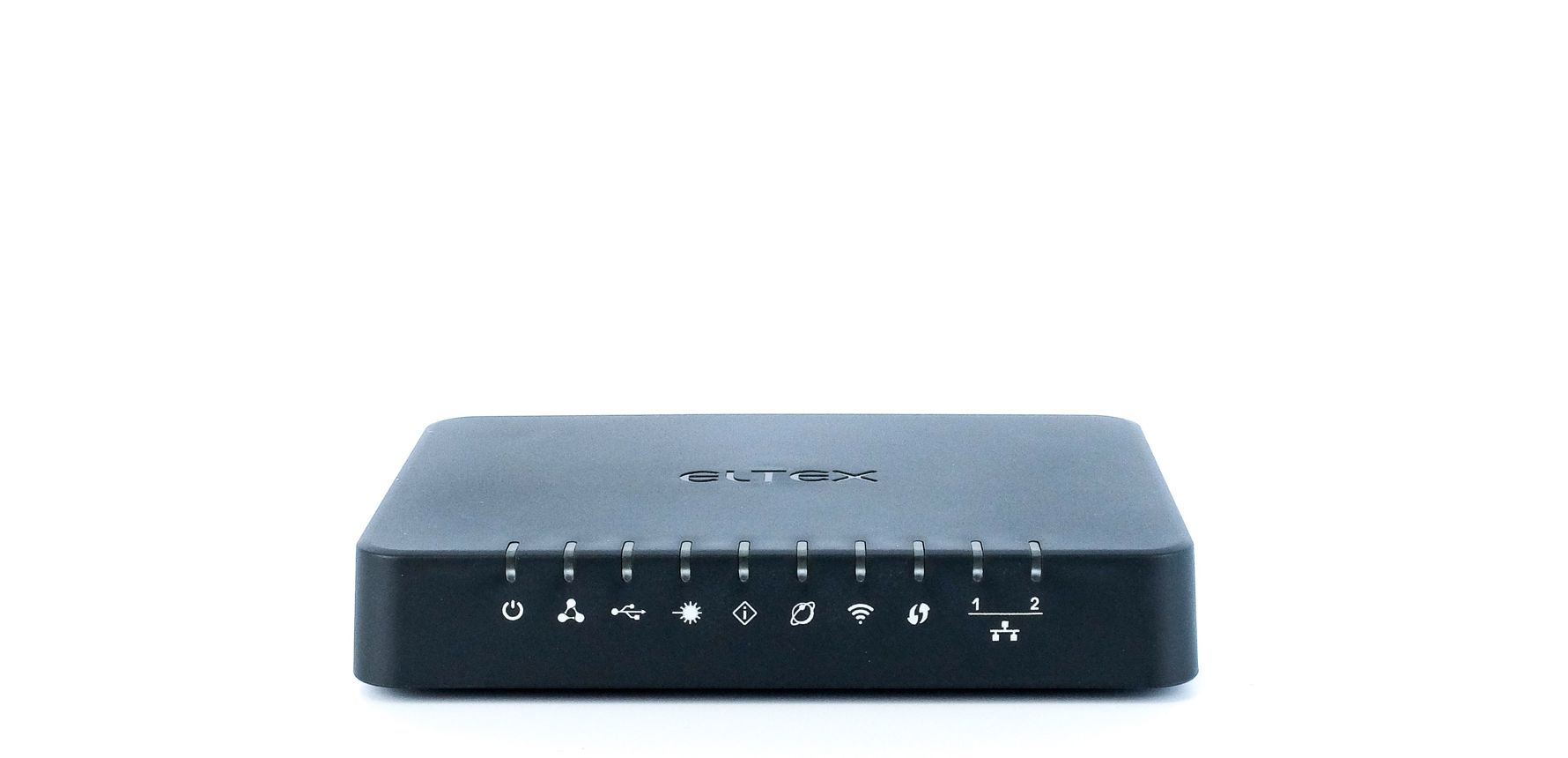

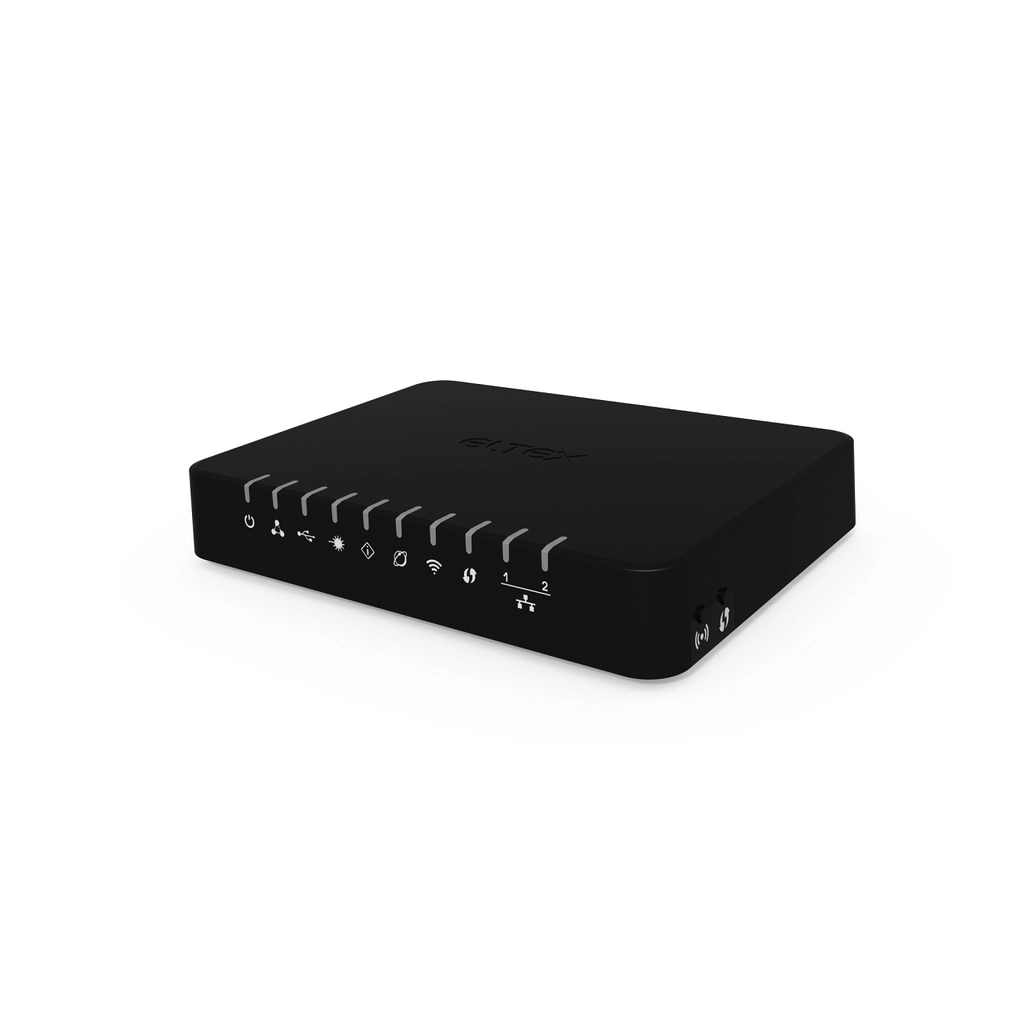

Основные характеристики NTU-2W:

1 порт GPON, чувствительность до -28 dBm, передатчик до +5 dBm
2 порта LAN
1 порт USB
двухдиапозонный Wi-Fi 802.11 b/g/n

Снижение стоимости ONT

NTU-2W первый абонентский терминал GPON Eltex с Wi-Fi роутером, в котором нет FXS портов. Предприятие Элтекс сделало новый шаг в сторону снижения стоимости универсальных ONT. Для операторов связи мы готовы предложить NTU-2W по цене более выгодной, чем покупка NTU-1 и домашнего роутера.

Возможности USB порта

NTU-2W снабжен USB портом для подключения внешних устройств: USB flash накопителей, HDD дисков. Таким образом, NTU-2W может выступать домашним хранилищем медиа контента.

ONT серии NTU – высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету. Абонентские маршрутизаторы NTU-2W позволяют подключать клиентов по Wi-Fi стандарта 802.11b/g/n.

Технология PON

Технология PON - одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Универсальные устройства

Встроенный гигабитный маршрутизатор позволяет организовать высокоскоростное соединение устройств в сети. Порт USB может использоваться для подключения USB-устройств (USB-флеш-накопитель, внешний HDD, принтер).

Предоставляемые услуги

высокоскоростной доступ в интернет
потоковое видео/ High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
развлекательные и обучающие программы “on-line”

Варианты применения

подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Документация

Руководство пользователя. Версия 3.25.12

ntu_3.25.12_user.pdf / 4 Mb

Описание

Datasheet

ntu-2v_ntu-2vc_ntu-2w_ntu-rg-1402g-w_ntu-rg-1421g-wac_ntu-rg-1431g-wac.pdf / 2 Mb

Предыдущие версии

Краткое техническое описание

ntu_datasheet.pdf / 2 Mb

Программное обеспечение

Сертификаты

Декларация ТР ТС

declaration-eac-ntu-nte-series.pdf / 775 Kb

Декларация связи Д-СППД-7723

deklaraciya-ntu-2w.pdf / 2 Mb

Предыдущие версии

Декларация ТР ТС

declaration_eac_ntunte.pdf / 664 Kb

Приказ Минпромторга РФ №285 о присвоении статуса ТКО отечественного производства

2020_01_30_prikaz-minpromtorg-285.pdf / 305 Kb

Декларация связи

deklaratsiya-ntu_2w.pdf / 2 Mb

NTU-2W

Блок питания

Руководство по установке и настройке

Сертификаты на гарантию, замену, техподдержку

Скачать регламенты

Продление гарантийного обслуживания

Услуги, входящие в сертификат:

Диагностика оборудования
Бесплатный ремонт, если диагностирован гарантийный случай
Платный ремонт, если диагностирован не гарантийный случай

Тарифные пакеты

8х5
по МСК и НСК

Интервал обслуживания

Безлимитное

Количество обращений

На 1 год / до 2 лет / до 3 лет / до 5 лет

Срок обслуживания

Сертификат привязан к серийному номеру оборудования
Гарантийное обслуживание является непрерывным
Максимальный срок гарантийного обслуживания - 5 лет

1 год

2 года

3 года

5 лет

Техническая поддержка 8x5

Техническая поддержка 8х5

Консультационные услуги по вопросам эксплуатации оборудования Eltex.

Способы обращения в техническую поддержку:

Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
«Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.

Тарифные пакеты

8х5
по МСК и НСК

Интервал обслуживания

Безлимитное

Количество обращений

1 год / 2 года / 3 года / 5 лет

Срок обслуживания

Сертификат привязан к серийному номеру оборудования

1 год

2 года

3 года

5 лет

Техническая поддержка 24x7

Техническая поддержка 24х7

Консультационные услуги по вопросам эксплуатации оборудования Eltex.

Способы обращения в техническую поддержку:

Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
«Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.

Тарифные пакеты

24x7

Интервал обслуживания

Безлимитное

Количество обращений

1 год / 2 года / 3 года / 5 лет

Срок обслуживания

Сертификат привязан к серийному номеру оборудования

1 год

2 года

3 года

5 лет

Отправка на подмену NBS*
*Next Business Shipping - на следующий день

Отправка на подмену NBS

Услуга по отправке оборудования на подмену на следующий рабочий день (next business day shipping) в случае выхода из строя оборудования

Услуги, входящие в сертификат:

Отправка оборудования на подмену на время ремонта на следующий рабочий день
Диагностика неисправного оборудования
Бесплатный ремонт, если диагностирован гарантийный случай
Платный ремонт, если диагностирован не гарантийный случай

Тарифные пакеты

8х5
по МСК и НСК

Интервал обслуживания

Безлимитное

Количество обращений

1 год / 2 года / 3 года / 5 лет

Срок обслуживания

Сертификат привязан к серийному номеру оборудования
Сертификат приобретается только при наличии действующей стандартной/расширенной гарантии

1 год

2 года

3 года

5 лет

Продление гарантийного обслуживания, NTU-2W (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)

[ для нового оборудования ]

2 года
Артикул: EW-NTU-2W-2Y

3 года
Артикул: EW-NTU-2W-3Y

5 лет
Артикул: EW-NTU-2W-5Y

Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - NTU-2W - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)

1 год
Артикул: SC-NTU-2W-B-1Y

2 года
Артикул: SC-NTU-2W-B-2Y

3 года
Артикул: SC-NTU-2W-B-3Y

5 лет
Артикул: SC-NTU-2W-B-5Y

Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - NTU-2W - безлимитное количество обращений 24х7 (услуга оказывается по московскому времени)

1 год
Артикул: SC-NTU-2W-A-1Y

2 года
Артикул: SC-NTU-2W-A-2Y

3 года
Артикул: SC-NTU-2W-A-3Y

5 лет
Артикул: SC-NTU-2W-A-5Y

Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, NTU-2W (услуга оказывается при наличии действующей гарантии)

1 год
Артикул: NBS-NTU-2W-1Y

2 года
Артикул: NBS-NTU-2W-2Y

3 года
Артикул: NBS-NTU-2W-3Y

5 лет
Артикул: NBS-NTU-2W-5Y

Обучение в Академии Eltex

[NTU] 4-е способа обновить ПО абонентского терминала NTU / NTP

Обзор способов обновить ПО:

1) Через web-интерфейс:

В пункте меню Management / Update Software по кнопке "Обзор", выбрать нужный файл ПО, затем, кнопкой "Update Software" обновить ПО.

2) Через терминал LTP посредством протокола OMCI (для ПО терминла версии 3.х.):

Данный способ наименее рекомендуем, т.к. сам процесс обновления по OMCI крайне долгий до 20 минут и в это время у абонентов не работают услуги, как следствие абонент может ребутнуть ONT в надежде, что все "починится", процесс обновленя будет прерван, а ОНТ загрузится с последней работающей версией ПО.

Скопировать файл прошивки на терминл командой

copy tftp://192.168.1.4/ntu-rg-3.28.2.655.fw.bin fs://ont-firmware

где 192.168.1.4 - адрес tftp сервера;
ntu-rg-3.28.2.655.fw.bin - файл ПО.
tftp сервер должен быть доступен для терминала и на папку с фалом ПО должны быть установлены соответствующие права.

LTP-X# show firmware ont //посмотреть список загруженных файлов ПО для ОНТ

Команда на обновление ПО:

update ont 0/2 filename ntu-rg-3.28.2.655.fw.bin

где 0/2 - pon-port и ID нужной ОНТ, ntu-rg-3.28.2.655.fw.bin - файл ПО, заранее скопированный на терминал.

В течение 10-и минут ПО будет обновлено.

3) Через внутренний ACS терминала LTP:

для терминалов rev.B, rev.C.

LTP-X# acs //Перейти в режим конфигурирования ACS
(acs)firmware //Перейти в режим конфигурирования параметров ПО ONT
(acs-firmware)copy 192.168.16.26 ntp-rg-3.22.1.14.fw.bin //Указать адрес TFTP-сервера и имени файла ПО
(acs-firmware)show files //Просмотреть список загруженных файлов
(acs-firmware)show list //Просмотреть список профилей обновления
(acs-firmware)add firmware 1 //Добавить профиль обновления
(acs-firmware)firmware 1 //Перейти к редактированию профиля
(acs-firmware_config-fw id='1')show config //Просмотреть конфигурации профиля
(acs-firmware_config-fw id='1')set file ntp-rg-3.22.1.14.fw.bin //Установить файл ПО для данного профиля
(acs-firmware_config-fw id='1')add profile TEST //Добавить профиль конфигурации (соответствующий тем ONT, которые требуют обновления ПО). Список профилей доступен в разделе (acs-profile) по команде «show list»

4) Через telnet:

Зайти на онт по telnet и ввести:

tftp -g -t i -f <file.bin> <iphost.tftp.serverfolder>

где, <file.bin> - файл ПО
<iphost.tftp.serverfolder> - адрес tftp сервера и путь до файла.

пример: tftp -g -t i -f ntu-rg-3.28.2.655.fw.bin 192.168.1.101/tftpFiles

Источник:
docs.eltex-co.ru

[NTU] Как настроить ONU (NTU-RG-1421G-WAC, NTU-2W, и подобные) в режиме маршрутизатора

Чтобы настроить ОНТ в режиме маршрутизатора, необходимо выполнить следующие шаги:

1) зайти на web интерфейс от имени пользователя admin.

2) В пункте меню Advanced Setup / WAN Service добавить wan сервис.

3) в настройках сервиса выбрать тип соединения PPPoE или IPoE, в зависимости от сехмы реализации сети.

3.1) при настройке пункта Network Address Translation Settings поставить галочку у опции Enable NAT

4) В пункте меню Advanced Setup / Mapping / WAN interfaces присоеденить, созданный интерфейс, к бриджу.

5) В пункте меню Advanced Setup / LAN / General Settings включить DHCP-сервер, опция Enable DHCP Server, по умолчанию включено.

6) Изменить заводской пароль для пользователя admin в пункте меню Management / Passwords. Предварительно рекомендуется ознакомиться с требованиями безопасности к паролю:

Требования безопасности к паролю

Пароль должен:

Не входить в списки часто используемых паролей в интернете
Содержать не менее 10 символов
Содержать символы, набранные в разных регистрах;
Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
Не являться словом из словаря, сленга, диалекта, жаргона;
Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

Источник:
docs.eltex-co.ru

[NTU] Как изменить заводской пароль для подключения к NTP-X, NTU-X?

Необходимо подключиться к WEB-интерфейсу NTP-X, NTU-X по IP-адресу 192.168.1.1, логин/пароль - user/user. Перейти в меню «Management/Passwords».

Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.

5_0 (1).png

Требования безопасности к паролю

Пароль должен:

Не входить в списки часто используемых паролей
Содержать не менее 10 символов
Содержать символы, набранные в разных регистрах;
Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
Не являться словом из словаря, сленга, диалекта, жаргона;
Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

Источник:
docs.eltex-co.ru

[NTU] Как сделать сеть Wi-Fi скрытой?

Настройку необходимо производить через WEB браузер (например Internet Explorer, Opera или Mozilla Firefox).

Необходимо подключиться к WEB - интерфейсу NTP по IP-адресу 192.168.1.1 логин/пароль - user/user.
Перейти во вкладку Wireless - Basic.
Выставить флаг напротив "Hide Access Point" и нажать кнопку "Apply/Save".

После этого Ваша сеть станет скрытой.

Источник:
docs.eltex-co.ru

[NTU]Как на NTP-X, NTU-X заблокировать доступ к определенному сайту?

Необходимо подключиться к WEB-интерфейсу NTP по IP-адресу 192.168.1.1, логин/пароль - user/user. Перейти во вкладку «Advanced Setup/Parental control/URL Filter».

Нажать кнопку «Add» для добавления новой записи.

В открывшемся окне необходимо указать порт и сайт, к которому будет закрыт доступ.

Источник:
docs.eltex-co.ru

[NTU] Как сбросить устройства NTP-X, NTU-X к заводским настройкам?

Существует два способа сброса абонентских терминалов NTP-X / NTU-X к заводским настройкам.

1. Подключиться к WEB конфигуратору абонентского терминала. IP-адрес устройства 192.168.1.1, логин/пароль - user/user.

Во вкладке «Management/Settings/Restore Default» нажать кнопку «Restore Default Settings» и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

Источник:
docs.eltex-co.ru

На данный товар не оставлено ни одного отзыва.

Будьте первым!

Порядок и способы оплаты оборудования

Оплата товара производится посредством банковского перевода для юр.лиц, и так же посредством наличного расчета курьеру или в офисе дилера.

После оформления заказа – вам на почту придет письмо с уведомлением и уникальным номером вашего заказа, после чего с вами свяжется наш менеджер для уточнения данных.

Доставка оборудования

После получения заявки менеджер Элтекс Коммуникации свяжется с Вами в течение 15-50 минут (в будние дни) для консультации по оборудованию и согласованию условий поставки (место, сроки и удобное время).

Доставка осуществляется по всей территории Российской Федерации. Возможно экспортное оформление для поставок в зарубежные страны.
