Технология PON	GPON
Тип оборудования PON	ONU
Количество портов LAN (ONU)	2
FXS (ONU)	1
CaTV (ONU)	Нет
Wi-Fi	Нет
Умный дом	Нет
В реестре Минпромторга (ТОРП)	Нет
Поддержка EasyMesh	Нет
Размер коробки ШхВхГ, мм	125 x 50 x 195
Вес брутто, кг	0.4

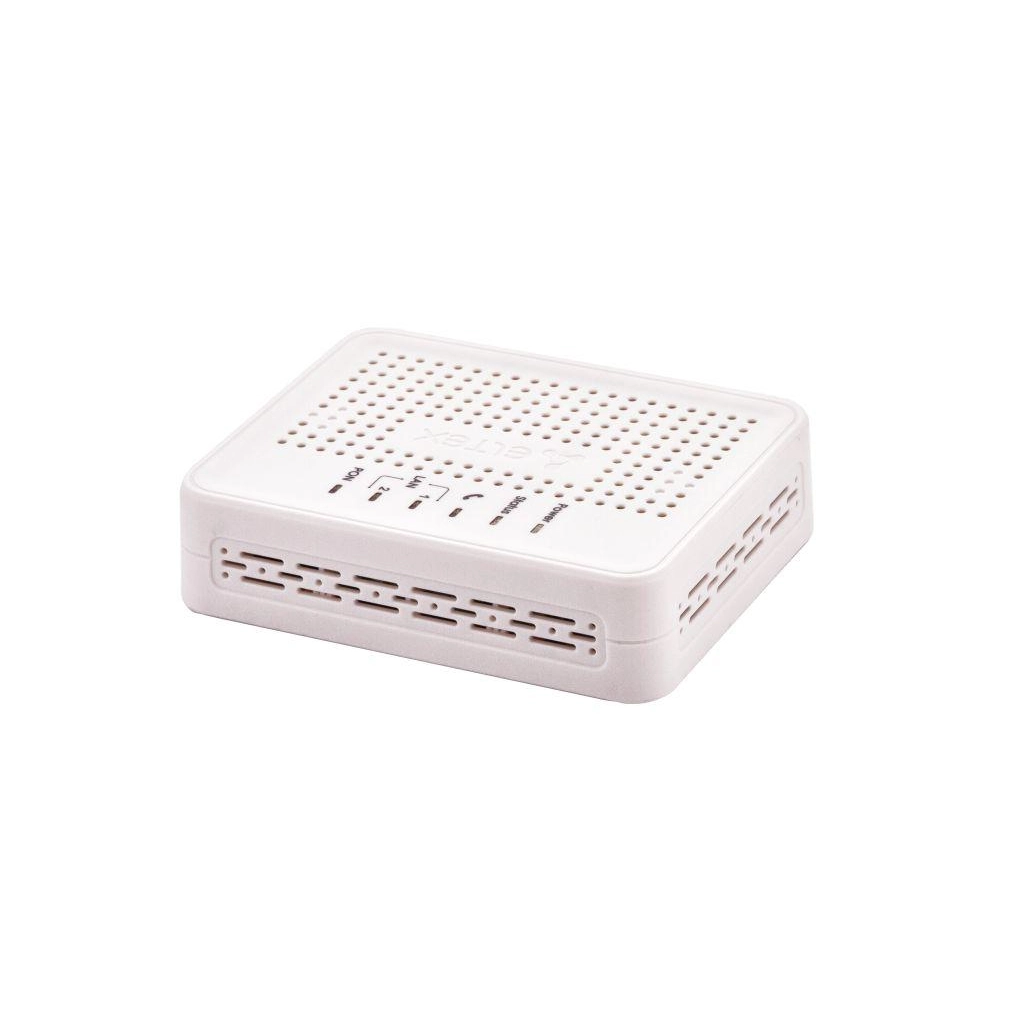

ONT серии NTU – высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету. Кроме того, абонентские терминалы серии NTU-2V дают возможность операторам предоставлять пользователям широкий набор услуг и возможностей для работы в локальной сети.

Технология PON

Технология PON - одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Предоставляемые услуги

высокоскоростной доступ в интернет
потоковое видео/ High Definition TV/IP TV, видео по
запросу (VoD), видеоконференция
IP-телефония
развлекательные и обучающие программы “on-line”

Варианты применения

подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Параметры интерфейса PON

1 порт GPON
Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
Тип разъема - SC/APC
Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
Максимальная дальность - 20 км
Передатчик: 1310nm DFB Upstream Burst Mode Transmitter
Data Rate: 1244Mb/s
Average Launch Power +0,5..+5 dBm
Spectral Line Width: -20 dB 1 nm
Приемник: 1490nm APD/TIA Downstream CW Mode Digital Receiver
Data Rate: 2488Mb/s
Receiver Sensitivity -28 dBm With BER better than or equal 10 to 1.0x10
Receiver Optical Overload -4 dBm

Параметры интерфейсов LAN

1 порт Ethernet 10/100/1000 Base-T(RJ-45)
1 порт Ethernet 10/100 Base-T(RJ-45)

Параметры интерфейсов FXS

1 порт FXS
Поддержка протокола SIP
Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
Передача факса: G.711, T.38
Сопротивление шлейфа до 2 кОм
Прием набора импульсный/частотный (DTMF)
Выдача Caller ID

Физические характеристики и условия окруж. среды

Габариты - 122x96x32 мм, настольное исполнение
Питание. Внешний адаптер постоянного 12В/2А
Потребляемая мощность не более 5 Вт
Рабочий диапазон температур от +5 до +40 С
Относительная влажность до 80%

Поддержка стандартов

ITU-T G.984.x - GPON
ITU-T G.988 OMCI specification
IEEE 802.1D
IEEE 802.1Q
IEEE 802.1P

Функциональные характеристики

Поддержка TR-069
Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
Поддержка IPoE (DHCP-client и static)
DHCP-сервер на стороне LAN
Передача Multicast трафика
Поддержка DNS (Domain Name System)
Поддержка DynDNS (Dynamic DNS)
Поддержка UPNP (Universal Plug and Play)
Поддержка NAT (Network Address Translation)
Поддержка NTP (Network Time Protocol)
Поддержка механизмов качества обслуживания QoS
Поддержка IGMP Snooping
Поддержка IGMP Proxy
VLAN в соответствие с IEEE 802.1Q

Поддержка функций безопасности

Ограничение скорости на портах
FEC кодирование

Конфигурирование и мониторинг

В соответствии с TR-142:
- Удаленное управление по протоколу OMCI
- Удаленное управление по протоколу TR-069
Локальное управление WEB/CLI
Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

Документация

Руководство пользователя. Версия 3.25.12

PDF / 4 Mb

Описание

Краткое техническое описание

PDF / 2 Mb

Программное обеспечение

Release notes. Версия 3.25.12 (дата публикации: 21.06.2022)

PDF / 769 Kb

ntu-2-3.25.12.12.fw.bin (дата публикации: 31.05.2022)

BIN / 14 Mb

Сертификаты

Декларация ТР ТС

PDF / 664 Kb

Приказ Минпромторга РФ №2251 о присвоении статуса ТКО отечественного производства

PDF / 496 Kb

Декларация связи

PDF / 1 Mb

Блок питания

Руководство по установке и настройке

Провод заземления

Сертификаты на гарантию, замену, техподдержку

Скачать регламенты

Продление гарантийного обслуживания, NTU-2V (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)

[ для нового оборудования ]

до 2 лет +15% от цены оборудования
EW-NTU-2V-2Y

до 3 лет +25% от цены оборудования
EW-NTU-2V-3Y

до 5 лет +40% от цены оборудования
EW-NTU-2V-5Y

Продление гарантийного обслуживания, NTU-2V (используется при покупке для ранее приобретенного оборудования)

[ для уже купленного оборудования ]

на 1 год +12% от цены оборудования
EW-NTU-2V-1Y

Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - NTU-2V - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)

1 год +6% от цены оборудования
SC-NTU-2V-B-1Y

3 года +15% от цены оборудования
SC-NTU-2V-B-3Y

5 лет +32% от цены оборудования
SC-NTU-2V-B-5Y

Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, NTU-2V (услуга оказывается при наличии действующей гарантии)

1 год +30% от цены оборудования
NBS-NTU-2V-1Y

3 годa +75% от цены оборудования
NBS-NTU-2V-3Y

5 лет +93,75% от цены оборудования
NBS-NTU-2V-5Y

Обучение в Академии Eltex

[NTU] 4-е способа обновить ПО абонентского терминала NTU / NTP

Обзор способов обновить ПО:

1) Через web-интерфейс:

В пункте меню Management / Update Software по кнопке "Обзор", выбрать нужный файл ПО, затем, кнопкой "Update Software" обновить ПО.

2) Через терминал LTP посредством протокола OMCI (для ПО терминла версии 3.х.):

Данный способ наименее рекомендуем, т.к. сам процесс обновления по OMCI крайне долгий до 20 минут и в это время у абонентов не работают услуги, как следствие абонент может ребутнуть ONT в надежде, что все "починится", процесс обновленя будет прерван, а ОНТ загрузится с последней работающей версией ПО.

Скопировать файл прошивки на терминл командой

copy tftp://192.168.1.4/ntu-rg-3.28.2.655.fw.bin fs://ont-firmware

где 192.168.1.4 - адрес tftp сервера;
ntu-rg-3.28.2.655.fw.bin - файл ПО.
tftp сервер должен быть доступен для терминала и на папку с фалом ПО должны быть установлены соответствующие права.

LTP-X# show firmware ont //посмотреть список загруженных файлов ПО для ОНТ

Команда на обновление ПО:

update ont 0/2 filename ntu-rg-3.28.2.655.fw.bin

где 0/2 - pon-port и ID нужной ОНТ, ntu-rg-3.28.2.655.fw.bin - файл ПО, заранее скопированный на терминал.

В течение 10-и минут ПО будет обновлено.

3) Через внутренний ACS терминала LTP:

для терминалов rev.B, rev.C.

LTP-X# acs //Перейти в режим конфигурирования ACS
(acs)firmware //Перейти в режим конфигурирования параметров ПО ONT
(acs-firmware)copy 192.168.16.26 ntp-rg-3.22.1.14.fw.bin //Указать адрес TFTP-сервера и имени файла ПО
(acs-firmware)show files //Просмотреть список загруженных файлов
(acs-firmware)show list //Просмотреть список профилей обновления
(acs-firmware)add firmware 1 //Добавить профиль обновления
(acs-firmware)firmware 1 //Перейти к редактированию профиля
(acs-firmware_config-fw id='1')show config //Просмотреть конфигурации профиля
(acs-firmware_config-fw id='1')set file ntp-rg-3.22.1.14.fw.bin //Установить файл ПО для данного профиля
(acs-firmware_config-fw id='1')add profile TEST //Добавить профиль конфигурации (соответствующий тем ONT, которые требуют обновления ПО). Список профилей доступен в разделе (acs-profile) по команде «show list»

4) Через telnet:

Зайти на онт по telnet и ввести:

tftp -g -t i -f <file.bin> <iphost.tftp.serverfolder>

где, <file.bin> - файл ПО
<iphost.tftp.serverfolder> - адрес tftp сервера и путь до файла.

пример: tftp -g -t i -f ntu-rg-3.28.2.655.fw.bin 192.168.1.101/tftpFiles

Источник:
docs.eltex-co.ru

[NTU] Как настроить ONU (NTU-RG-1421G-WAC, NTU-2W, и подобные) в режиме маршрутизатора

Чтобы настроить ОНТ в режиме маршрутизатора, необходимо выполнить следующие шаги:

1) зайти на web интерфейс от имени пользователя admin.

2) В пункте меню Advanced Setup / WAN Service добавить wan сервис.

3) в настройках сервиса выбрать тип соединения PPPoE или IPoE, в зависимости от сехмы реализации сети.

3.1) при настройке пункта Network Address Translation Settings поставить галочку у опции Enable NAT

4) В пункте меню Advanced Setup / Mapping / WAN interfaces присоеденить, созданный интерфейс, к бриджу.

5) В пункте меню Advanced Setup / LAN / General Settings включить DHCP-сервер, опция Enable DHCP Server, по умолчанию включено.

6) Изменить заводской пароль для пользователя admin в пункте меню Management / Passwords. Предварительно рекомендуется ознакомиться с требованиями безопасности к паролю:

Требования безопасности к паролю

Пароль должен:

Не входить в TOP-200 часто используемых паролей
Содержать не менее 10 символов
Содержать символы, набранные в разных регистрах;
Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
Не являться словом из словаря, сленга, диалекта, жаргона;
Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

Источник:
docs.eltex-co.ru

[NTU] Как изменить заводской пароль для подключения к NTP-X, NTU-X?

Необходимо подключиться к WEB-интерфейсу NTP-X, NTU-X по IP-адресу 192.168.1.1, логин/пароль - user/user. Перейти в меню «Management/Passwords».

Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.

5_0 (1).png

Требования безопасности к паролю

Пароль должен:

Не входить в TOP-200 часто используемых паролей
Содержать не менее 10 символов
Содержать символы, набранные в разных регистрах;
Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
Не являться словом из словаря, сленга, диалекта, жаргона;
Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

Источник:
docs.eltex-co.ru

[NTU] Как сделать сеть Wi-Fi скрытой?

Настройку необходимо производить через WEB браузер (например Internet Explorer, Opera или Mozilla Firefox).

Необходимо подключиться к WEB - интерфейсу NTP по IP-адресу 192.168.1.1 логин/пароль - user/user.
Перейти во вкладку Wireless - Basic.
Выставить флаг напротив "Hide Access Point" и нажать кнопку "Apply/Save".

После этого Ваша сеть станет скрытой.

Источник:
docs.eltex-co.ru

[NTU]Как на NTP-X, NTU-X заблокировать доступ к определенному сайту?

Необходимо подключиться к WEB-интерфейсу NTP по IP-адресу 192.168.1.1, логин/пароль - user/user. Перейти во вкладку «Advanced Setup/Parental control/URL Filter».

Нажать кнопку «Add» для добавления новой записи.

В открывшемся окне необходимо указать порт и сайт, к которому будет закрыт доступ.

Источник:
docs.eltex-co.ru

[NTU] Как сбросить устройства NTP-X, NTU-X к заводским настройкам?

Существует два способа сброса абонентских терминалов NTP-X / NTU-X к заводским настройкам.

1. Подключиться к WEB конфигуратору абонентского терминала. IP-адрес устройства 192.168.1.1, логин/пароль - user/user.

Во вкладке «Management/Settings/Restore Default» нажать кнопку «Restore Default Settings» и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

Источник:
docs.eltex-co.ru
