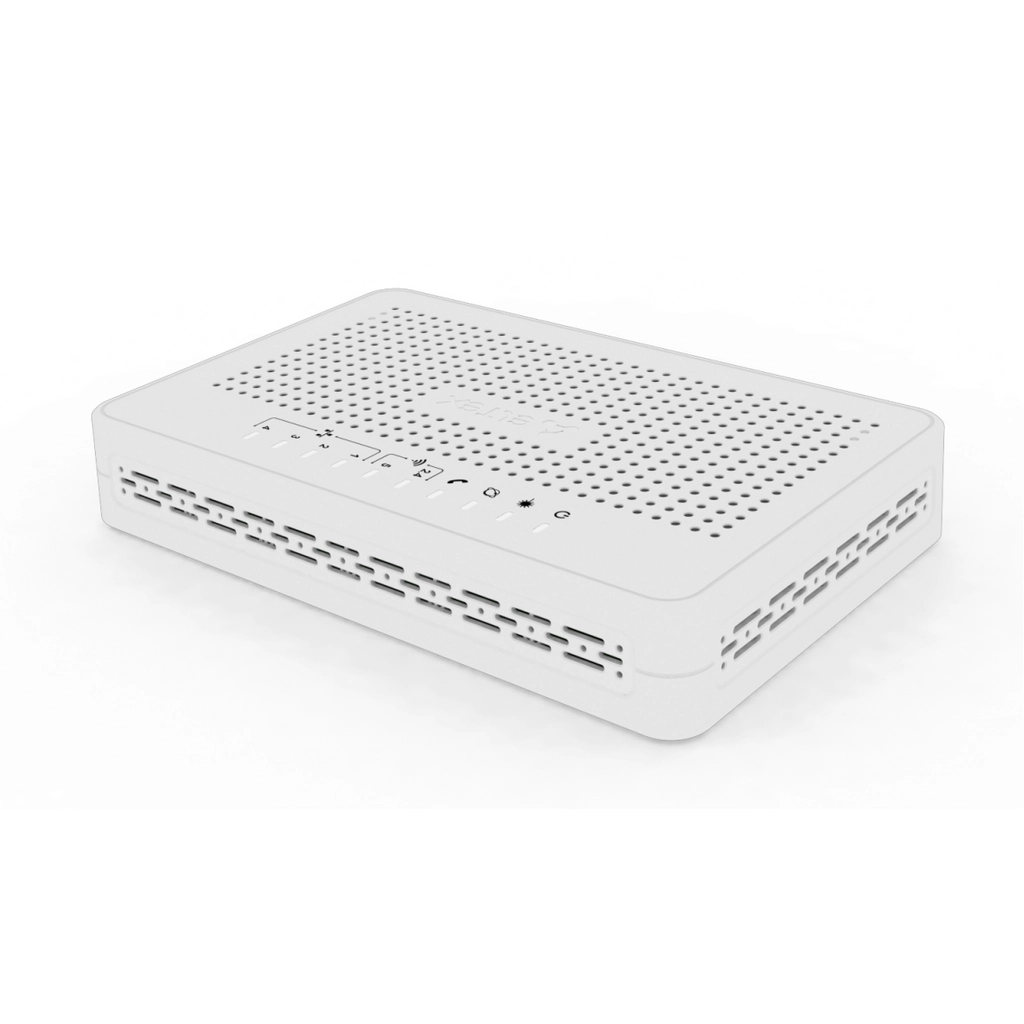

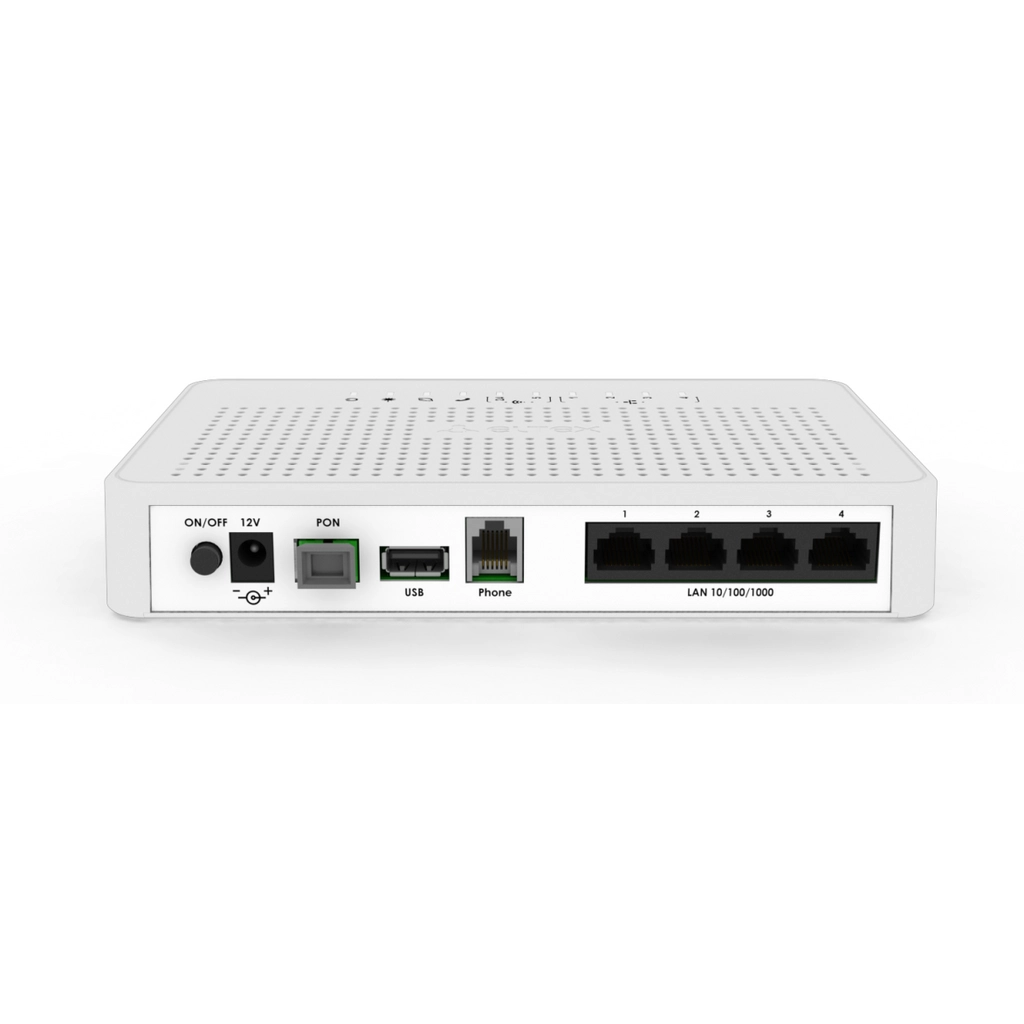

NTU-RG-5421G-WZ Eltex Абонентский терминал

ЕРРРП (ТОРП)
Артикул:

NTU-RG-5421G-WZ

Абонентский терминал все в одном: 1 порт GPON, 4 LAN порта, 1 телефонный порт FXS, 1 порт USB, Wi-Fi 802.11b/g/n, Wi-Fi 802.11a/a/n/ac, "Умный дом"

Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Офис: Москва
Новосардова Сусанна
Возраст: 34 года
Офис: Москва
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • ЦОД для организации из системы здравоохранения, г.Москва
  • Реализация проекта телефонии 1500 абонентов для предприятия атомной отрасли
  • Поставка PoE коммутаторов для организации видеонаблюдения для крупного аэропорта Москвы
  • Организация телефонии и ШПД для крупного ВУЗа в Санкт-Петербурге
  • Построение ядра сети в Мурманском морском порту
  • Сеть ШПД и Wi-Fi по филиалам предприятия судостроительной отрасли
  • Более 10 проектов сдали СОРМ для операторов связи по всей России
  • Более 20 проектов GPON для операторов связи по всей России
  • ЦОД для предприятия структуры Росатом
  • Русский соколиный центр Камчатка, Петропавловск-Камчатский - ШПД + wi-fi
Ларин Алексей (Москва)
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
Рекун Антон (Москва)
Возраст: 30 лет
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Построение Сети ШПД и Wi-Fi для государственных ВУЗов Москвы и регионов.
  • Северный Речной вокзал г.Москвы, организация ЛВС, видеонаблюдения.
  • Организация ядра сети, агрегации и доступа для «Объединённой двигателестроительной корпорации» , входящей в состав "Ростеха"
Поддубный Владислав (Москва)
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Реализации СОРМ-3 для операторов связи
  • Организация видеонаблюдения и хранения данных в Министерстве образования и науки Республики Татарстан
  • Проекты реконструкции ведомственных сетей связи комбинатов Росрезерва
  • Модернизация сети связи в Краснодарском высшем военном училище
  • Создание защищённого контура сети с шифрованием FSTEC в филиале энергетической компании в Санкт-Петербурге
  • Построение локально-вычислительной сети ситуационного центра для транспортной нефтегазовой компании
  • Создание защищенной распределенной сети связи для филиалов Газпром Газораспределение Самара
  • Построение локально-вычислительной сети на объектах Русал
  • Организация IP-телефони для подразделений Норникель
  • Построение промышленной локально-вычислительной сети и IP-телефонии в филиалах ЛОЭСК
Фадин Дмитрий (Москва)
Возраст: 52 года
Офис: Москва
Опыт работы с Eltex: 5 лет
Выполненные проекты:
  • Комплексная модернизация инфраструктуры стадиона Витязь, г Вологда
  • Расширение существующей сети для Электромеханического Завода
  • Модернизация телефонии на предприятии по производству металлопродукции
  • Построение ЛВС для Школы на 275 мест в Московоской области
Сытый Александр (Москва)
Возраст: 26 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Инсталляция коммутаторов для видеонаблюдения, Wi-Fi, СКУД и телефонии в здании дошкольных групп на 350 мест в районе Молжаниновский
  • Оснащение бесшовного Wi-Fi в НИИ, г. Санкт-Петербург
  • Поставка межэтажных коммутаторов для медицинского учреждения, г. Казань
Касьяненко Михаил (Москва)
Возраст: 32 года
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Модернизация ШПД сети для предприятия энергетической сферы, г. Дубна
  • Организация Wi-Fi и ШПД в крупном спортивном комплексе в г. Москва
  • Реализован проект по созданию подвижного пункта управления (Камаз) в нефтяной сфере
  • Поставка оборудования для космической программы РФ
Файзрахманов Марат (Москва)
Возраст: 40 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация проектов GPON и телефонии для региональных операторов связи в различных регионах РФ
  • Реализация промышленной ЛВС в составе комплексных решений поставщиков для горнодобывающего сектора
  • Организация сети передачи данных для внедрения новых систем Московского Метрополитена
  • Проекты по модернизации телефонии на базе Softswitch на сети крупных корпоративных заказчиков
  • Модернизация сети передачи данных на предприятиях лидирующей группы компаний в отрасли машиностроения
  • Построение локально-вычислительной сети ситуационного центра в Чувашской Республике
  • Модернизация сети связи на объектах Мосэнерго
  • Модернизация сетей доступа на объектах компаний банковского сектора и госучреждений
Каночкин Виталий (Москва)
Возраст: 26 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Замена оборудования иностранных вендоров в Московском Колледже
  • Реструктуризация ЛВС для компании "Российский Экологический Оператор"
  • Построение беспроводной бесшовной сети на базе Wi-Fi 6 в Беловской Городской больницы
  • Построение сети Wi-Fi на 200 точек доступа в школе им. М.К. Тагирова
  • Реконструкция ЛВС в МФЦ г. Москвы. Замена оборудования Cisco
  • Организация СКС и домофонной сети в ЖК "Столичные Поляны"
  • Замена оборудования Huawei и Cisco для организации защищенной сети на трассе М-12 (система видеонаблюдения и телефонии на ВПУ)
Дудоров Дмитрий (Москва)
Возраст: 28 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Бринева Анна (Москва)
Офис: Москва
Выполненные проекты:
  • Организация автоматической системы паспортного контроля в аэропорте Внуково
  • Расширение ЛВС в одной из структур Росрезерва
  • Построение сети в МБОУ ООШ №6 г. Губкинский
Бурдюгова Татьяна (Москва)
Офис: Москва
Выполненные проекты:
  • Модернизация ЛВС для средней общеобразовательной школы в Тверской области на 255 мест
  • Замена оборудования Cisco для построения 100 Гбит ядра сети института электронной техники г. Москвы
  • VoIP телефония на 100 SIP абонентов для Гостинично-оздоровительного комплекса Краснодарского края
  • Организация ЛВС на 1000 портов для строительной компании в Самарской области
  • Оснащение системы видеонаблюдения на 125 камер нефтеперерабатывающего завода Нижегородской области
Наполов Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Подключение IP-телефонии в Екатеринбургской Электросетевой компании
  • Организация локальной сети для видеонаблюдения на объекте строительства Росавтодор
  • Построение ЛВС для системы контроля и управления доступом на объекте дирекции по МТО и хозяйственному обеспечению Администрации Волгоградской области по сохранению объекта культурного наследия
Сутоцких Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Построение СКС в поликлинике для подключения рабочих мест в Московской области, г. Лобня
Васильева Татьяна (Москва)
Офис: Москва
Шатуха Егор (Москва)
Офис: Москва
Выполненные проекты:
  • Реализация проекта телефонии 1000 абонентов для предприятия пищевой отрасли
  • Проект по созданию СКС для станции переливания крови в городе Санкт-Петербург в 5-ти этажном здании с центром коммутации
  • Модернизация оборудования систем телемеханики и связи для терминала транспортной компании в г. Йошкар-Ола
  • Подключение пользователей к локальной сети на объекте компании ПАО Россети
  • Подключение объекта городского комплексного центра социального обслуживания населения к мультисервисной сети широкополосного доступа
Купчиненко Дмитрий (Москва)
Офис: Москва
Купряшина Валерия (Москва)
Офис: Москва
Новосардова Сусанна (Москва)
Офис: Москва
Жердев Евгений (Москва)
Офис: Москва
Кульпин Алексей (Москва)
Возраст: 36 лет
Офис: Казань
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Проработка решения по созданию Wi-Fi сети для государственных ВУЗов
  • Поставка коммутаторов доступа в 85 регионов России по заданию Судебного департамента;
  • Построение ядра сети для бюро морского машиностроения в г. Санкт-Петербург
Муртазин Камиль (Казань)

Общие параметры NTU-RG-5421G-WZ Eltex

Технология PON GPON
Тип оборудования PON ONU
Количество портов LAN (ONU) 4
FXS (ONU) 1
CaTV (ONU) Нет
Wi-Fi 2,4 и 5 ГГц
Умный дом Да
В реестре Минпромторга (ТОРП) Да
Поддержка EasyMesh Нет
Размер коробки ШхВхГ, мм 300 x 60 x 170
Вес брутто, кг 0.59

Ключевые преимущества

  • 1 порт GPON
  • Гигабитный роутер
  • Порт FXS для подключения аналогового телефона
  • Порт USB 2.0 для подключения сетевого накопителя или принтера
  • Wi-Fi 802.11a/b/g/n
  • Wi-Fi 802.11a/a/n/ac

Контроллер для системы “Умный дом”

В состав NTU-RG-5421G-WZ входит контроллер для “Умного дома”, поддерживающий работу с датчиками и устройствами по радиоканалу Z-Wave.

Параметры интерфейса PON
  • 1 порт GPON
  • Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
  • Тип разъема - SC/APC
  • Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
  • Максимальная дальность - 20 км
  • Передатчик: POC лазер (DFB), импульсный режим генерации, длины волны 1310 нм
    • Скорость передачи данных: 1244 Мбит/c
    • Средняя выходная мощность: +0.5..+5 дБм
    • Ширина спектральной линии: 1 нм (-20 дБ)
  • Приемник: APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
    • Скорость передачи данных: 2488 Мбит/c
    • Чувствительность приемника: -28 дБм, BER ≤ 1.0x10-10
    • Оптическая перезагрузка приемника: -4 дБм
Параметры интерфейсов LAN
  • 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
Параметры интерфейсов FXS
  • 1 порт FXS
  • Поддержка протокола SIP
  • Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
  • Передача факса: G.711, T.38
  • Сопротивление шлейфа до 2 кОм
  • Прием набора импульсный/частотный (DTMF)
  • Выдача Caller ID
Параметры беспроводного модуля
  • Стандарты 802.11 a/b/g/n/ac
  • Частотный диапазон: 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850 МГц
  • Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band)
  • Модуляция CCK, BPSK, QPSK, 16QAM, 64QAM, 256QAM
  • Рабочие каналы
    • 802.11b/g/n: 1-13
    • 802.11a/n/ac: 36-64, 132-165
  • Скорость беспроводного соединения¹
    • 802.11b: 1, 2, 5.5 и 11 Мбит/с
    • 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
    • 802.11n: 150 Мбит/c (канал 20 МГц), 300 Мбит/с (канал 40 МГц)
    • 802.11ас: 866 Мбит/с (80 МГц)
  • Максимальная выходная мощность передатчика²
    • 802.11b (11 Mbps): 17дБм
    • 802.11g (54 Mbps): 15дБм
    • 802.11n (MCS7): 15 дБм
    • 802.11ac (MCS0): 19 дБм
Параметры интерфейса USB
  • 1 порт USB 2.0 - для подключения USB-устройств
Интерфейс "Умный дом"
  • Радиоинтерфейс для управления системой "Умный дом"
Физические характеристики и условия окруж. среды
  • Габариты (Ш × В × Г) - 187 x 120 x 32 мм, настольное исполнение
  • Питание. Внешний адаптер питания постоянного тока 12B/2А
  • Потребляемая мощность не более 15 Вт
  • Рабочий диапазон температур от +5° до +40° С
  • Относительная влажность до 80%
Поддержка стандартов
  • ITU-T G.984.x - GPON
  • ITU-T G.988 OMCI specification
  • IEEE 802.1D
  • IEEE 802.1Q
  • IEEE 802.1P
Функциональные характеристики
  • Поддержка TR-069
  • Работа в режиме «моста» или «маршрутизатора»
  • Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
  • Поддержка IPoE (DHCP client и static)
  • DHCP-сервер на стороне LAN
  • Передача Multicast трафика по Wi-Fi
  • Поддержка DNS (Domain Name System)
  • Поддержка DynDNS (Dynamic DNS)
  • Поддержка UPNP (Universal Plug and Play)
  • Поддержка NAT (Network Address Translation)
  • Поддержка NTP (Network Time Protocol)
  • Поддержка механизмов качества обслуживания QoS
  • Поддержка IGMP Snooping
  • Поддержка IGMP Proxy
  • Поддержка SMB, FTP, Print Server
  • VLAN в соответствии с IEEE 802.1Q
Поддержка функций безопасности
  • Ограничение скорости на портах
  • FEC кодирование
Конфигурирование и мониторинг
  • В соответствии с TR-142:
    • Удаленное управление по протоколу OMCI
    • Удаленное управление по протоколу TR-069
  • Локальное управление WEB
  • Обновление программного обеспечения: OMCI, TR-069, HTTP

¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ac. реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могут влиять факторы окружающей среды.
² Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.

NTU-RG-5421G-Wac
Абонентский терминал NTU-RG-5421G-Wac, 1 порт PON(SC), 4 порта LAN 10/100/1000 Base-T,1xUSB,1xFXS, WiFi(802.11ac,2*2 867 Мбит/c, 5 GHz+802.11n, 2*2, 300 Мбит/c, 2.4 GHz)
Блок питания
Блок питания
Руководство по установке и настройке
Руководство по установке и настройке
Провод заземления
Провод заземления
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания, NTU-RG-5421G-WZ (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
[ для нового оборудования ]
до 2 лет +15% от цены оборудования
EW-NTU-RG-5421G-WZ-2Y
до 3 лет +25% от цены оборудования
EW-NTU-RG-5421G-WZ-3Y
до 5 лет +40% от цены оборудования
EW-NTU-RG-5421G-WZ-5Y
Продление гарантийного обслуживания, NTU-RG-5421G-WZ (используется при покупке для ранее приобретенного оборудования)
[ для уже купленного оборудования ]
на 1 год +12% от цены оборудования
EW-NTU-RG-5421G-WZ-1Y
Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - NTU-RG-5421G-WZ - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
1 год +6% от цены оборудования
SC-NTU-RG-5421G-WZ-B-1Y
3 года +15% от цены оборудования
SC-NTU-RG-5421G-WZ-B-3Y
5 лет +32% от цены оборудования
SC-NTU-RG-5421G-WZ-B-5Y
Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, NTU-RG-5421G-WZ (услуга оказывается при наличии действующей гарантии)
1 год +30% от цены оборудования
NBS-NTU-RG-5421G-WZ-1Y
3 годa +75% от цены оборудования
NBS-NTU-RG-5421G-WZ-3Y
5 лет +93,75% от цены оборудования
NBS-NTU-RG-5421G-WZ-5Y
Обучение в Академии Eltex
Базовый курс Академии Eltex: Использование коммутаторов Eltex
Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
[NTU] 4-е способа обновить ПО абонентского терминала NTU / NTP
Обзор способов обновить ПО:

1) Через web-интерфейс:

В пункте меню Management / Update Software по кнопке "Обзор", выбрать нужный файл ПО, затем, кнопкой "Update Software" обновить ПО.



2) Через терминал LTP посредством протокола OMCI (для ПО терминла версии 3.х.):

Данный способ наименее рекомендуем, т.к. сам процесс обновления по OMCI крайне долгий до 20 минут и в это время у абонентов не работают услуги, как следствие абонент может ребутнуть ONT в надежде, что все "починится", процесс обновленя будет прерван, а ОНТ загрузится с последней работающей версией ПО.

Скопировать файл прошивки на терминл командой

copy tftp://192.168.1.4/ntu-rg-3.28.2.655.fw.bin fs://ont-firmware

где 192.168.1.4 - адрес tftp сервера;
ntu-rg-3.28.2.655.fw.bin - файл ПО.
tftp сервер должен быть доступен для терминала и на папку с фалом ПО должны быть установлены соответствующие права.

LTP-X# show firmware ont //посмотреть список загруженных файлов ПО для ОНТ

Команда на обновление ПО:

update ont 0/2 filename ntu-rg-3.28.2.655.fw.bin

где 0/2 - pon-port и ID нужной ОНТ, ntu-rg-3.28.2.655.fw.bin - файл ПО, заранее скопированный на терминал.

В течение 10-и минут ПО будет обновлено.



3) Через внутренний ACS терминала LTP:

для терминалов rev.B, rev.C.

LTP-X# acs //Перейти в режим конфигурирования ACS
(acs)firmware //Перейти в режим конфигурирования параметров ПО ONT
(acs-firmware)copy 192.168.16.26 ntp-rg-3.22.1.14.fw.bin //Указать адрес TFTP-сервера и имени файла ПО
(acs-firmware)show files //Просмотреть список загруженных файлов
(acs-firmware)show list //Просмотреть список профилей обновления
(acs-firmware)add firmware 1 //Добавить профиль обновления
(acs-firmware)firmware 1 //Перейти к редактированию профиля
(acs-firmware_config-fw id='1')show config //Просмотреть конфигурации профиля
(acs-firmware_config-fw id='1')set file ntp-rg-3.22.1.14.fw.bin //Установить файл ПО для данного профиля
(acs-firmware_config-fw id='1')add profile TEST //Добавить профиль конфигурации (соответствующий тем ONT, которые требуют обновления ПО). Список профилей доступен в разделе (acs-profile) по команде «show list»



4) Через telnet:

Зайти на онт по telnet и ввести:

tftp -g -t i -f <file.bin> <iphost.tftp.serverfolder>

где, <file.bin> - файл ПО
<iphost.tftp.serverfolder> - адрес tftp сервера и путь до файла.

пример: tftp -g -t i -f ntu-rg-3.28.2.655.fw.bin 192.168.1.101/tftpFiles

Источник:
docs.eltex-co.ru

[NTU] Как настроить ONU (NTU-RG-1421G-WAC, NTU-2W, и подобные) в режиме маршрутизатора
Чтобы настроить ОНТ в режиме маршрутизатора, необходимо выполнить следующие шаги:

1) зайти на web интерфейс от имени пользователя admin.

2) В пункте меню Advanced Setup / WAN Service добавить wan сервис.

3) в настройках сервиса выбрать тип соединения PPPoE или IPoE, в зависимости от сехмы реализации сети.

3.1) при настройке пункта Network Address Translation Settings поставить галочку у опции Enable NAT

4) В пункте меню Advanced Setup / Mapping / WAN interfaces присоеденить, созданный интерфейс, к бриджу.

5) В пункте меню Advanced Setup / LAN / General Settings включить DHCP-сервер, опция Enable DHCP Server, по умолчанию включено.

6) Изменить заводской пароль для пользователя admin в пункте меню Management / Passwords. Предварительно рекомендуется ознакомиться с требованиями безопасности к паролю:

Требования безопасности к паролю

Пароль должен:

  • Не входить в TOP-200 часто используемых паролей
  • Содержать не менее 10 символов
  • Содержать символы, набранные в разных регистрах;
  • Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
  • Не являться словом из словаря, сленга, диалекта, жаргона;
  • Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

Источник:
docs.eltex-co.ru

[NTU] Как изменить заводской пароль для подключения к NTP-X, NTU-X?
Необходимо подключиться к WEB-интерфейсу NTP-X, NTU-X по IP-адресу 192.168.1.1, логин/пароль  - user/user. Перейти в меню «Management/Passwords».

Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.



5_0 (1).png


Требования безопасности к паролю

Пароль должен:

  • Не входить в TOP-200 часто используемых паролей
  • Содержать не менее 10 символов
  • Содержать символы, набранные в разных регистрах;
  • Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
  • Не являться словом из словаря, сленга, диалекта, жаргона;
  • Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

Источник:
docs.eltex-co.ru

[NTU] Как сделать сеть Wi-Fi скрытой?
Настройку необходимо производить через WEB браузер (например Internet Explorer, Opera или Mozilla Firefox).
  • Необходимо подключиться к WEB - интерфейсу NTP по IP-адресу 192.168.1.1 логин/пароль  - user/user.
  • Перейти во вкладку Wireless - Basic.
  • Выставить флаг напротив "Hide Access Point" и нажать кнопку "Apply/Save".

После этого Ваша сеть станет скрытой.

Источник:
docs.eltex-co.ru

[NTU]Как на NTP-X, NTU-X заблокировать доступ к определенному сайту?
Необходимо подключиться к WEB-интерфейсу NTP по IP-адресу 192.168.1.1, логин/пароль  - user/user. Перейти во вкладку «Advanced Setup/Parental control/URL Filter».

В открывшемся окне необходимо указать порт и сайт, к которому будет закрыт доступ.


Источник:
docs.eltex-co.ru

[NTU] Как сбросить устройства NTP-X, NTU-X к заводским настройкам?
Существует два способа сброса абонентских терминалов NTP-X / NTU-X к заводским настройкам.

1. Подключиться к WEB конфигуратору абонентского терминала. IP-адрес устройства 192.168.1.1,  логин/пароль  - user/user.

Во вкладке «Management/Settings/Restore Default» нажать кнопку «Restore Default Settings» и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

Источник:
docs.eltex-co.ru

На данный товар не оставлено ни одного отзыва.

Будьте первым!
Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
Ваш браузер сильно устарел.
Обновите его до последней версии или используйте другой более современный.
Пожалуйста, завершите проверку безопасности!
0
Корзина
Наименование Артикул Количество Сравнить
