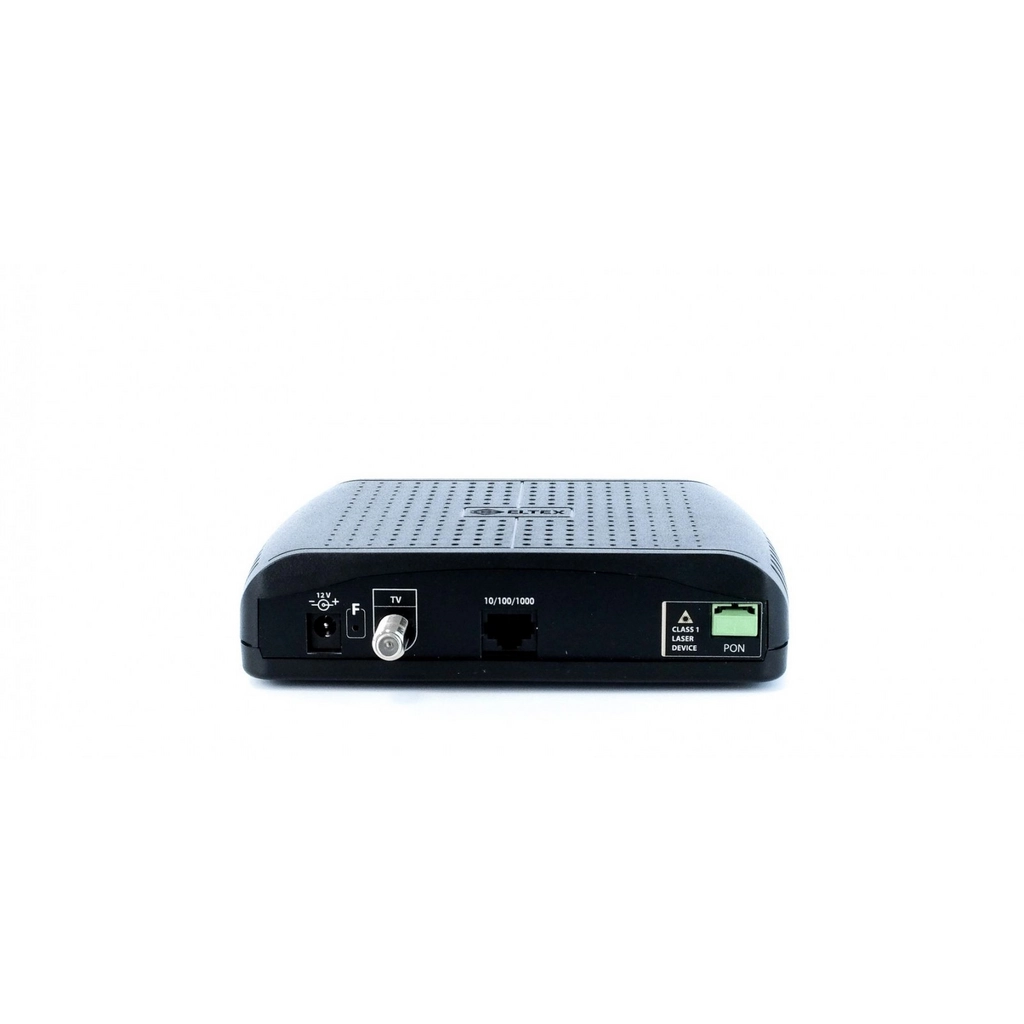

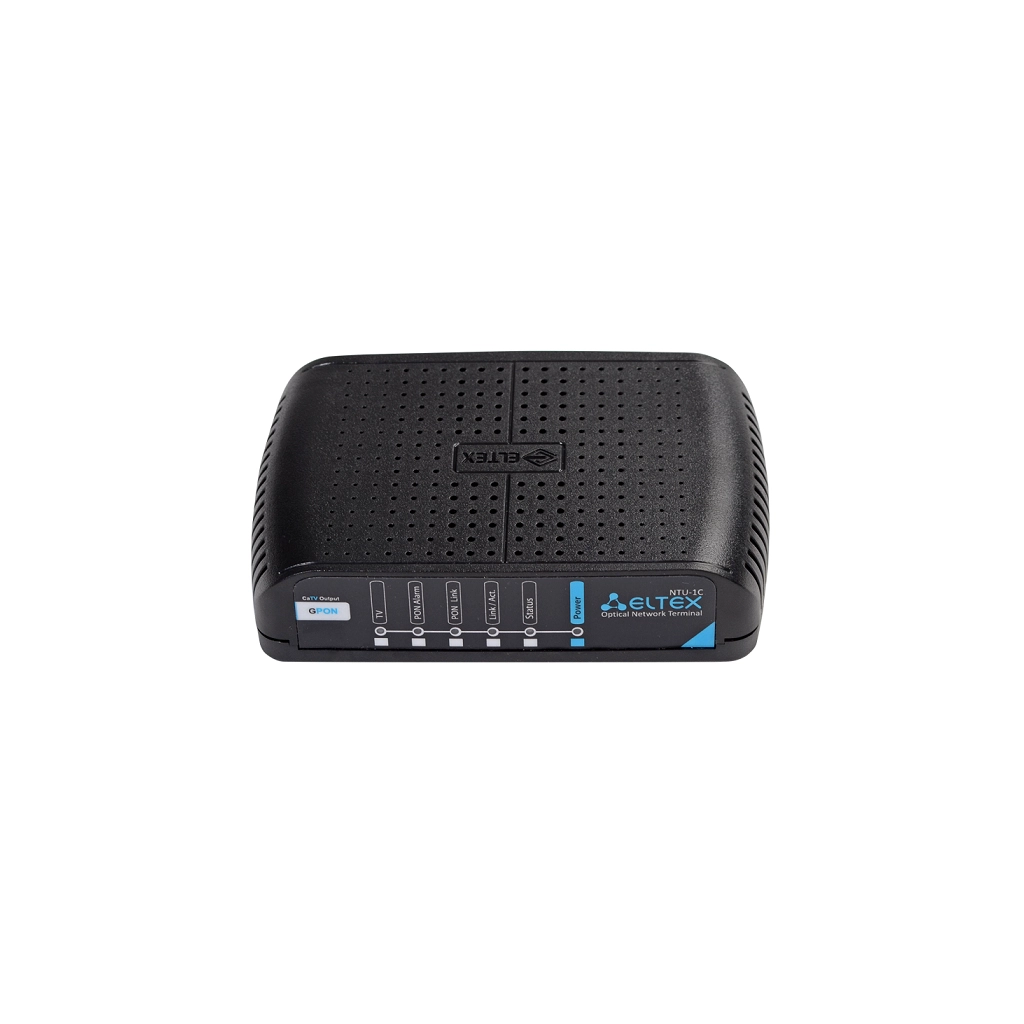

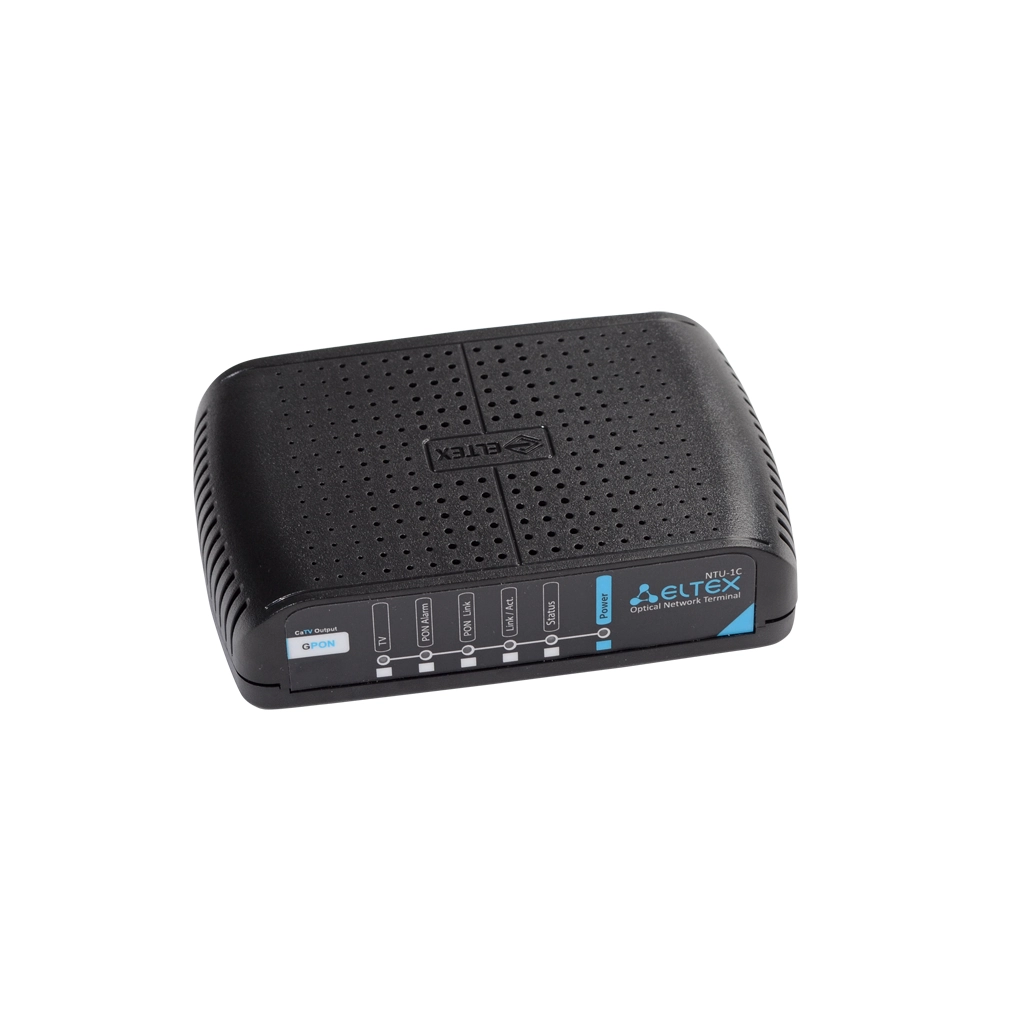

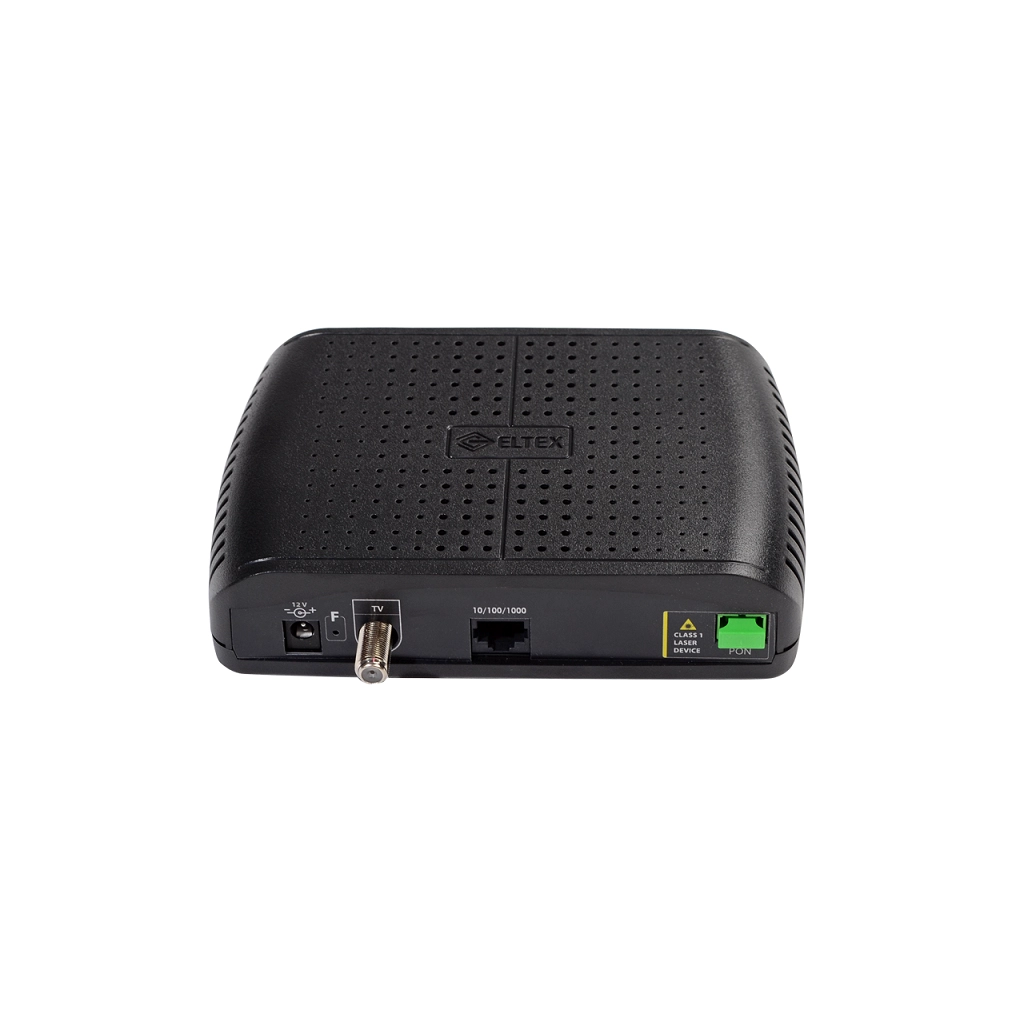

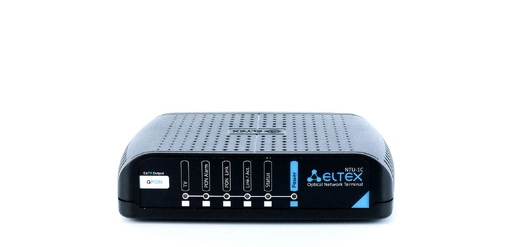

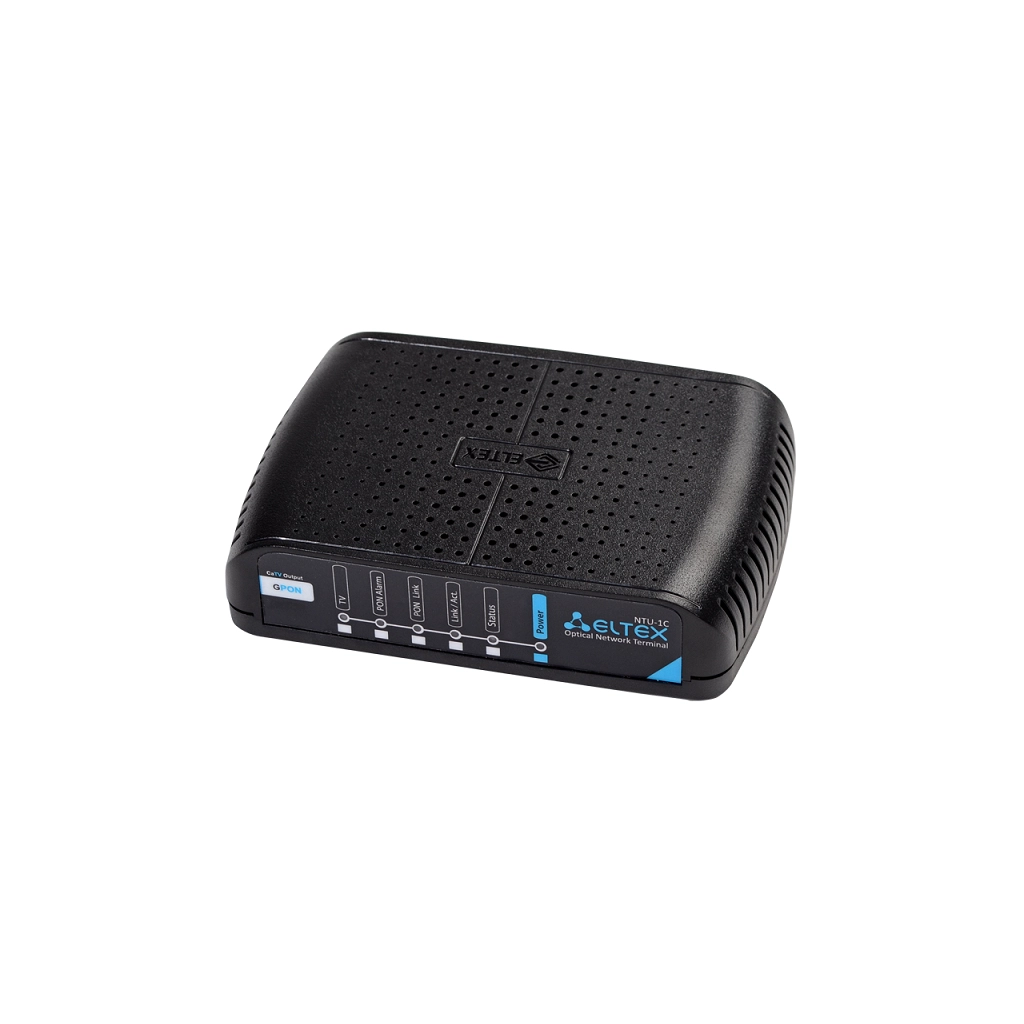

NTU-1C

Абонентский терминал (ONT): 1 порт GPON и 1 порт Ethernet 10/100/1000 Base-T(RJ-45), CaTV
ТехнологияGPON
Тип оборудованияONU
Количество портов LAN (ONU)1
FXS (ONU)нет
CaTV (ONU) да
Wi-Fi (ONU)нет
Посмотреть аналогичные устройства >

Абонентский терминал с услугой CaTV

NTU-1C - самый бюджетный абонентский терминал для предоставления услуги CaTV: 1 порт GPON,  1 порт LAN и 1 порт RF.

Протокол OMCI

Протокол OMCI позволяет настраивать оборудование со стороны OLT, общий файл конфигурации можно применять ко всем NTU-1C.

Этот протокол позволяет OLT:

  • контролировать и устанавливать соединения через ONU;
  • обновить прошивку устройства;
  • применять конфигурацию к одному или всем устройствам;
  • оповещать системного оператора об ошибках и проблемах с соединением.

Схема применения



Краткое описание
ONT серии NTU – высокопроизводительные  многофунк­циональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и  высокоскоростному Интернету.

Технология PON

Технология PON - одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Предоставляемые услуги

  • высокоскоростной доступ в интернет
  • потоковое видео/ High Definition TV/IP TV, видео по   запросу (VoD), видеоконференция
  • развлекательные и обучающие программы “on-line”
  • Интерфейсы

    • 1 x GPON WAN
    • 1 x 1G LAN
    • 1 х RF

    Параметры интерфейса PON

    • 1 порт GPON
    • Соответствие  ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
    • Тип разъема - SC/APC
    • Среда передачи -  оптоволоконный кабель SMF -  9/125, G.652
    • Максимальная дальность - 20 км
    • Передатчик:
      - POC лазер (DFB), импульсный режим генерации, длины волны 1310 нм
           - Скорость передачи данных: 1244 Мбит/с
           - Средняя выходная мощность  +0,5..+5 dBm
           - Ширина спектральной линии  1 нм (-20 дБ)
    • Приемник:
      - APD/TIA CW Mode цифровой приемник, длина волны 1490нм
          - Скорость передачи данных: 2488 Мбит/с
          - Чувствительность приемника -28 дБм, BER≤1.0x10-10
          - Оптическая перезагрузка приемника - 4 дБм

    Приемник CaTV

    • CATV видео-приемник, длина волны 1550 нм
    • Входная оптическая мощность: -8..+2 дБм
    • Отношение сигнала несущей к уровню шума (CNR): 46 дБ
    • Ширина полосы радиочастот: от 47 до 870 МГц
    • ВЧ-выход: 17 дБмВ для каждого канала, с 4 дБ при положительном угле наклона антенны
    • Выходное радиочастотное сопротивление: 75 Ом

    Параметры интерфейсов LAN

    • 1 порт Ethernet 10/100/1000 Base-T(RJ-45)

    Физические характеристики и условия окружающей среды

    • Габариты - 220x120x50 мм, настольное исполнение
    • Питание. Внешний адаптер питания постоянного тока 12B/2А
    • Потребляемая мощность не более 15 Вт
    • Рабочий диапазон температур от +5  до +40  С
    • Относительная влажность до 80%

    Поддержка стандартов

    • ITU-T G.984.x - GPON
    • ITU-T G.988 OMCI specification
    • IEEE 802.1D
    • IEEE 802.1Q
    • IEEE 802.1P

    Функциональные характеристики

    • Поддержка механизмов качества обслуживания QoS
    • VLAN в соответствие с IEEE 802.1Q

    Поддержка функций безопасности

    • Ограничение скорости на портах
    • FEC кодирование

    Конфигурирование и мониторинг

    • Удаленное управление по протоколу OMCI
    • Обновление программного обеспечения: OMCI, HTTP

NTU-1

ONT NTU-1, 1 порт PON(SC), 1 порт LAN 10/100/1000 Base-T

ACS-CPE-512

Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE: 512 абонентских устройств
Описание
PDF, 2 Mb
Программное обеспечение
ZIP, 3 Mb
PDF, 606 Kb
[NTU] Как сбросить устройства NTP-X, NTU-X к заводским настройкам?

Существует два способа сброса абонентских терминалов NTP-X / NTU-X к заводским настройкам.

1. Подключиться к WEB конфигуратору абонентского терминала. IP-адрес устройства 192.168.1.1,  логин/пароль  - user/user.

Во вкладке «Management/Settings/Restore Default» нажать кнопку «Restore Default Settings» и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

[NTU] 4-е способа обновить ПО обонентского терминала NTU / NTP

1) Через web-интерфейс:

В пункте меню Management / Update Software по кнопке "Обзор", выбрать нужный файл ПО, затем, кнопкой "Update Software" обновить ПО.



2) Через терминал LTP посредством протокола OMCI (для ПО терминла версии 3.х.):

Данный способ наименее рекомендуем, т.к. сам процесс обновления по OMCI крайне долгий до 20 минут и в это время у абонентов не работают услуги, как следствие абонент может ребутнуть ONT в надежде, что все "починится", процесс обновленя будет прерван, а ОНТ загрузится с последней работающей версией ПО.

Скопировать файл прошивки на терминл командой

copy tftp://192.168.1.4/ntu-rg-3.28.2.655.fw.bin fs://ont-firmware

где 192.168.1.4 - адрес tftp сервера;
ntu-rg-3.28.2.655.fw.bin - файл ПО.
tftp сервер должен быть доступен для терминала и на папку с фалом ПО должны быть установлены соответствующие права.

LTP-X# show firmware ont //посмотреть список загруженных файлов ПО для ОНТ

Команда на обновление ПО:

update ont 0/2 filename ntu-rg-3.28.2.655.fw.bin

где 0/2 - pon-port и ID нужной ОНТ, ntu-rg-3.28.2.655.fw.bin - файл ПО, заранее скопированный на терминал.

В течение 10-и минут ПО будет обновлено.



3) Через внутренний ACS терминала LTP:

для терминалов rev.B, rev.C.

LTP-X# acs //Перейти в режим конфигурирования ACS
(acs)firmware //Перейти в режим конфигурирования параметров ПО ONT
(acs-firmware)copy 192.168.16.26 ntp-rg-3.22.1.14.fw.bin //Указать адрес TFTP-сервера и имени файла ПО
(acs-firmware)show files //Просмотреть список загруженных файлов
(acs-firmware)show list //Просмотреть список профилей обновления
(acs-firmware)add firmware 1 //Добавить профиль обновления
(acs-firmware)firmware 1 //Перейти к редактированию профиля
(acs-firmware_config-fw id='1')show config //Просмотреть конфигурации профиля
(acs-firmware_config-fw id='1')set file ntp-rg-3.22.1.14.fw.bin //Установить файл ПО для данного профиля
(acs-firmware_config-fw id='1')add profile TEST //Добавить профиль конфигурации (соответствующий тем ONT, которые требуют обновления ПО). Список профилей доступен в разделе (acs-profile) по команде «show list»



4) Через telnet:

Зайти на онт по telnet и ввести:

tftp -g -t i -f <file.bin> <iphost.tftp.serverfolder>

где, <file.bin> - файл ПО
<iphost.tftp.serverfolder> - адрес tftp сервера и путь до файла.

пример: tftp -g -t i -f ntu-rg-3.28.2.655.fw.bin 192.168.1.101/tftpFiles

[NTU] Как настроить ONU (NTU-RG-1421G-WAC, NTU-2W, и подобные) в режиме маршрутизатора

Чтобы настроить ОНТ в режиме маршрутизатора, необходимо выполнить следующие шаги:

1) зайти на web интерфейс от имени пользователя admin.

2) В пункте меню Advanced Setup / WAN Service добавить wan сервис.

3) в настройках сервиса выбрать тип соединения PPPoE или IPoE, в зависимости от сехмы реализации сети.

3.1) при настройке пункта Network Address Translation Settings поставить галочку у опции Enable NAT

4) В пункте меню Advanced Setup / Mapping / WAN interfaces присоеденить, созданный интерфейс, к бриджу.

5) В пункте меню Advanced Setup / LAN / General Settings включить DHCP-сервер, опция Enable DHCP Server, по умолчанию включено.

6) Изменить заводской пароль для пользователя admin в пункте меню Management / Passwords. Предварительно рекомендуется ознакомиться с требованиями безопасности к паролю:

Требования безопасности к паролю

Пароль должен:

  • Не входить в TOP-200 часто используемых паролей
  • Содержать не менее 10 символов
  • Содержать символы, набранные в разных регистрах;
  • Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
  • Не являться словом из словаря, сленга, диалекта, жаргона;
  • Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)
[NTU] Как изменить заводской пароль для подключения к NTP-X, NTU-X?

Необходимо подключиться к WEB-интерфейсу NTP-X, NTU-X по IP-адресу 192.168.1.1, логин/пароль  - user/user. Перейти в меню «Management/Passwords». Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.



5_0 (1).png


Требования безопасности к паролю

Пароль должен:

  • Не входить в TOP-200 часто используемых паролей
  • Содержать не менее 10 символов
  • Содержать символы, набранные в разных регистрах;
  • Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
  • Не являться словом из словаря, сленга, диалекта, жаргона;
  • Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)
[NTU]Как на NTP-X, NTU-X заблокировать доступ к определенному сайту?

Необходимо подключиться к WEB-интерфейсу NTP по IP-адресу 192.168.1.1, логин/пароль  - user/user. Перейти во вкладку «Advanced Setup/Parental control/URL Filter».  Нажать кнопку «Add» для добавления новой записи.

В открывшемся окне необходимо указать порт и сайт, к которому будет закрыт доступ.


[NTU] Как сделать сеть Wi-Fi скрытой?

Настройку необходимо производить через WEB браузер (например Internet Explorer, Opera или Mozilla Firefox).

  • Необходимо подключиться к WEB - интерфейсу NTP по IP-адресу 192.168.1.1 логин/пароль  - user/user.
  • Перейти во вкладку Wireless - Basic.
  • Выставить флаг напротив "Hide Access Point" и нажать кнопку "Apply/Save".

После этого Ваша сеть станет скрытой.
