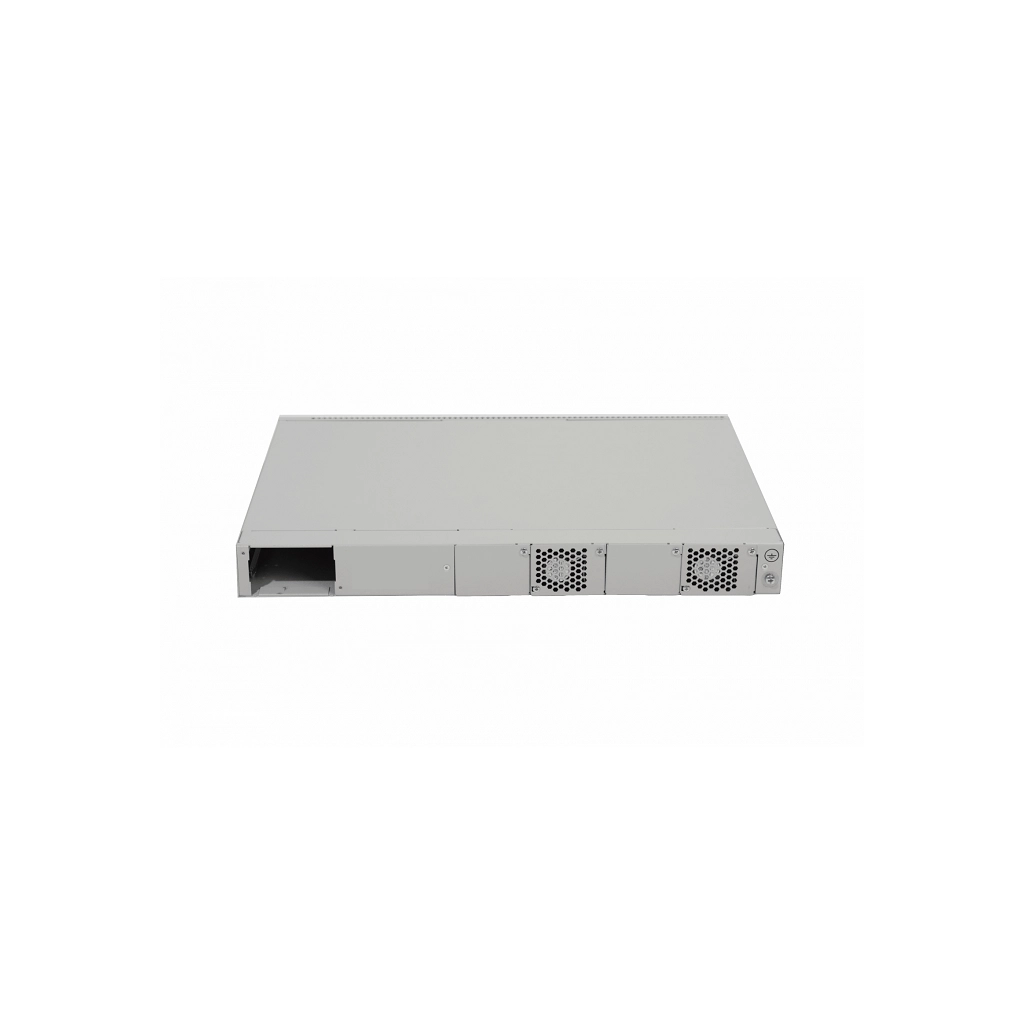

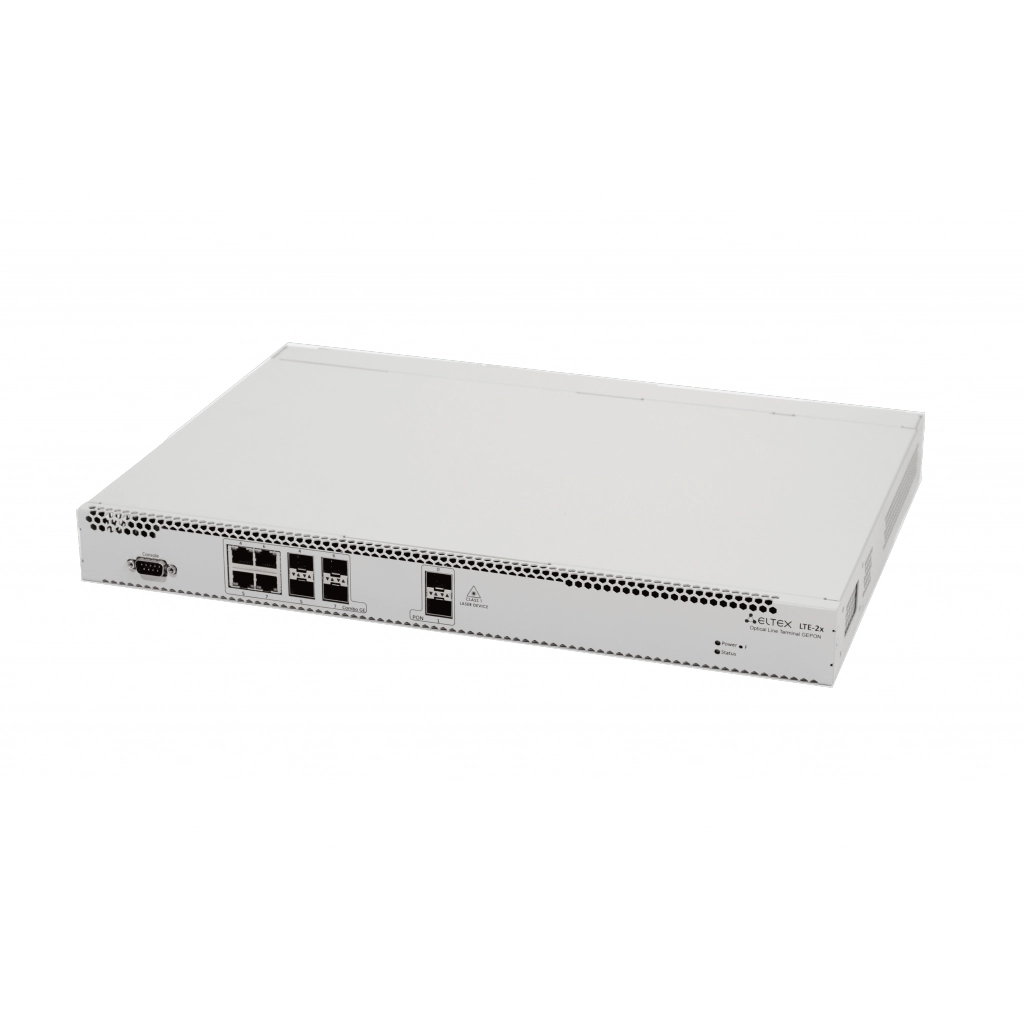

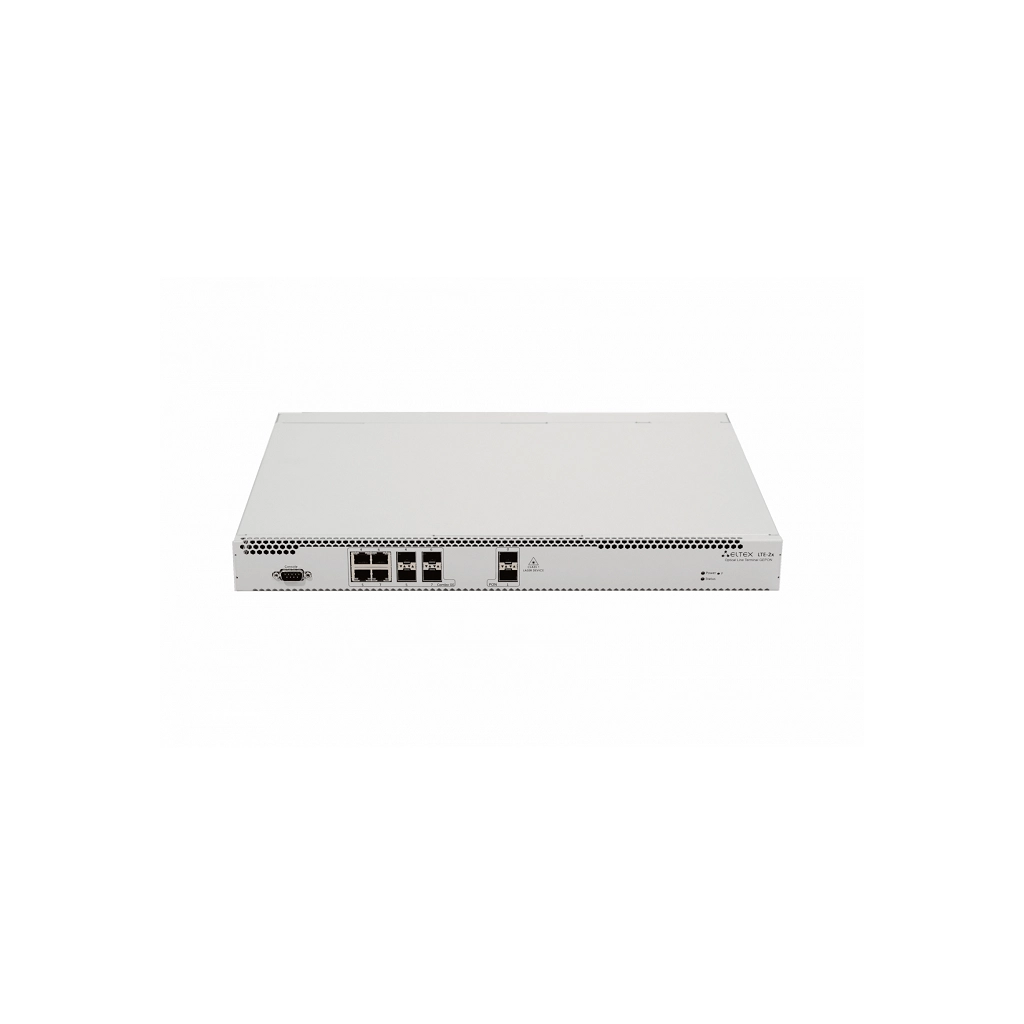

LTE-2X PON OLT
[СНЯТ С ПРОИЗВОДСТВА]
2 порта TurboGEPON (Нисходящая скорость порта 2.5 Гбит/с), подключение до 256 ONT. Экономичное решение для небольшого коттеджного поселка
| Технология | TurboGEPON |
| Тип оборудования | OLT |
| Количество портов PON | 2 |
Назначение
LTE-2X -станционный терминал (OLT) малой емкости для построения сети TurboGEPON. Всего терминал LTE-2X имеет два порта PON, каждый порт позволяет подключить до 128 абонентов. Таким образом, максимальная абонентская емкость LTE-2X – 256 абонентов. Для подключения к вышестоящей сети терминал имеет uplink интерфейсы 1Гбит/с и 10Гбит/с.
Стандарт TurboGEPON позволяет организовать до абонента канал со скоростью 2.5 Гбит/с. Полоса пропускания динамически разделяется между активными абонентами.
Аппаратная часть LTE-2X
LTE-2X собственная разработка Eltex на базе высокопроизводительного чипа Broadcom. Оборудование имеет один съемный блок питания: на выбор 48V DC или 220 V AC.
Программный функцонал
За время крупносерийного производства проведена огромная работа по развитию ПО и оптимизации аппаратной части. Оборудование LTE-2X имеет развитый сетевой функционал. При переходе от Ethernet технологии к PON оператор связи может сохранить принятый на сети способ авторизации абонентов (поддерживается широкий функционал в части Multicast, VLAN, VPN-соединений)
Следует отметить поддержку функции RSSI: LTE-2X измеряет уровень мощности оптического сигнала.>
Преимущества
Часто нашими клиентами становятся операторы связи, ранее построившие PON на оборудовании китайского производства. Их окончательный выбор в пользу Элтекс обусловлен:
- Компетентной технической поддержкой на русском языке
- Стабильностью оборудования
- Оборудование всегда в наличии
- широким сетевым функционалом: Q-in-Q, IGMP fast leave, DHCP, traffic shaping, RSTP
Чем отличается TurboGEPON от GPON?
Eltex производит два направления оборудования PON: TurboGEPON и GPON.
|
TurboGEPON |
GPON |
|
| Метод передачи данных | пакеты Ethernet | кадры ATM |
| Станционные терминалы |
LTE-2X: 2 порта TurboGEPON LTE-8X: 8 портов TurboGEPON |
LTP-4X: 4 порта GPON LTP-8X: 8 портов GPON MA4000-PX: от 8 до 128 портов GPON |
| Downlink / Uplink, Гбит/с | 2.5 / 1.25 | 2.5 / 1.25 |
| Кол-во абонентов на порт PON (коэфф. сплиттирования) | 128 | 64 |
| Наличие web интерфейса | + | - |
| Ценовая политика |
цена LTE-2X равна LTP-4X цена LTE-8X равна LTP-8X |
|
| Линейка ONT | Есть компактный терминал NTU-2V: 1 x GPON, 2 x LAN, 1 x FXS | |
| Функционал ONT | NTE-2 работает только в режиме bridge | NTP-2 поддерживает режимы маршрутизатора и bridge |

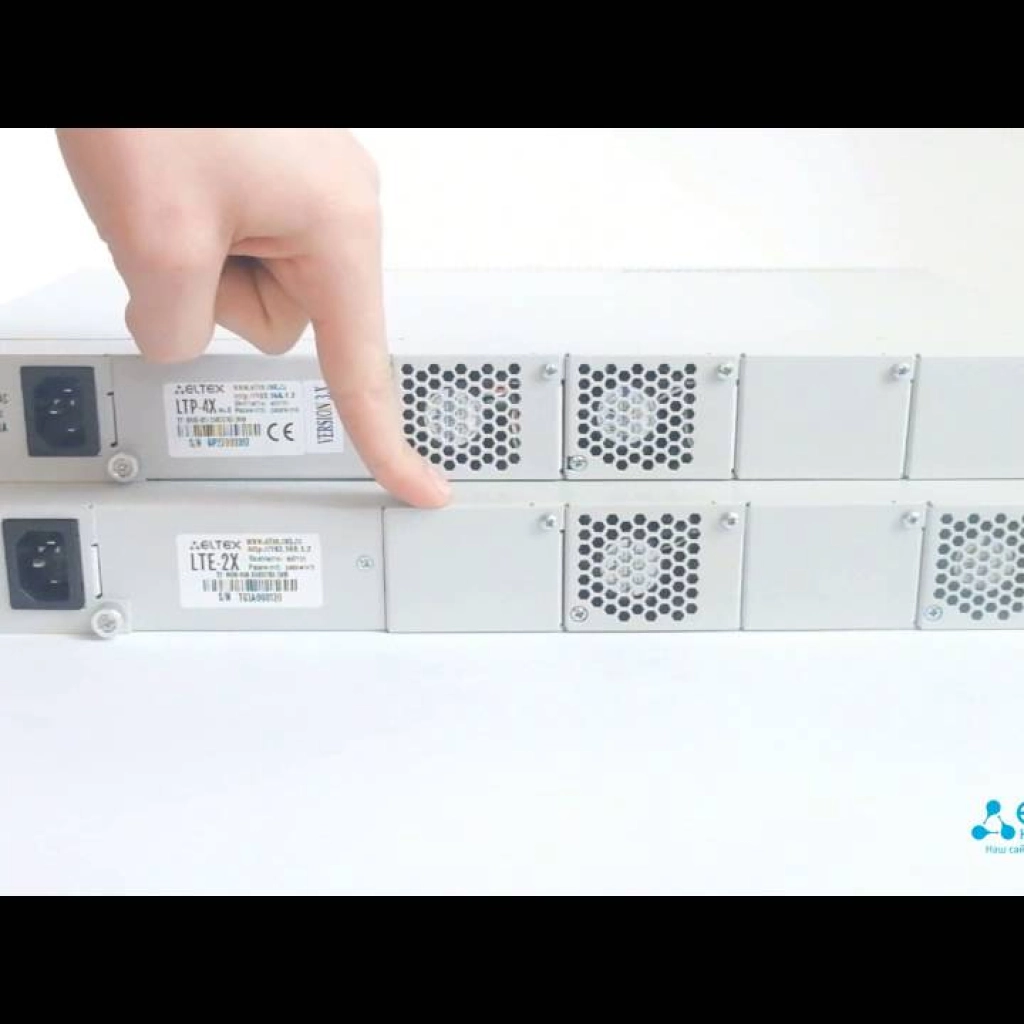

Сравнение головных станций LTE-2X и LTP-4X:
Сравнение головных станций LTE-2X и LTP-4X:
Сетевые интерфейсы
- Uplink
- 4 комбинированных порта 10/100/1000 Base-T/1000 Base-X (SFP)
- Downlink
- 2 порта 2.5/1.25 Гбит/с TurboGEPON (SFP)
Режимы портов
- Дуплексный/полудуплексный режим 10/100/1000Mбит/c для электрических портов
- Дуплексный режим 1/10Гбит/с для опт. портов
Параметры SFP PON1
- Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
- Коэффициент разветвления - до 1:1282
- Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication)
- Поддержка DDM:
- Digital RSSI
- Module Temperature
- Supply Voltage
- Laser Bias Current
- Tx Optical Power Output
- Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
- Максимальная дальность действия – 20 км
- Передатчик: 1490nm DFB Laser
- Data Rate: 2488Mb/s
- Average Launch Power +1,5..+5 dBm
- Spectral Line Width-20 dB 1.0 nm
- Приемник: 1310nm APD/TIA Detector/Amplifier
- Data Rate: 1244Mb/s
- Receiver Sensitivity -28 dBm
- Receiver Optical Overload -8 dBm
- Соответствует ITU-T G.984.2, FSAN Class C+, SFF-8472
- Максимальная дальность действия – 60 км
- Передатчик: 1490nm DFB Laser
- Data Rate: 2488Mb/s
- Average Launch Power +3..+7 dBm
- Spectral Line Width-20 dB 1.0 nm
- Приемник: 1310nm APD/TIA Detector/Amplifier
- Data Rate: 1244Mb/s
- Receiver Sensitivity -32 dBm
- Receiver Optical Overload -2 dBm
- Receiver Burst Mode Dynamic Range 20 dB
Процессор
- Тип процессора - Marvell, архитектура ARMv5TE
- Тактовая частота процессора - 800МГц
- Количество ядер - 1
- Оперативная память - DDR2 SDRAM 256 МБ 320 МГц
- Энергонезависимая память - 2х32 МБ SPI Flash
Общие параметры
- Напряжение питания1:
- 220 В (150-250 В) AC, 50 Гц
- 48 В (-36..-72 В) DC
- Потребляемая мощность не более 30 Вт
- Рабочий диапазон температур: от +5° до 40°C
- Относительная влажность до 80%
- Габариты: с установленным блоком питания: 430х44х258 мм, 19'’ конструктив, типоразмер 1U
Соответствует стандартам
- IEEE 802.3ah Ethernet in the First Mile
- IEEE 802.3i 10BASE-T Ethernet
- IEEE 802.3u 100BASE-T Fast Ethernet
- IEEE 802.3ab 1000BASE-T Gigabit Ethernet
- IEEE 802.3z Fiber Gigabit Ethernet
- ANSI/IEEE 802.3 NWay auto-negotiation
- IEEE 802.3x Full Duplex and flow control
- IEEE 802.3ad Link aggregation
- IEEE 802.1p Protocol for Traffic Prioritization
- IEEE 802.1Q Virtual LANs
- IEEE 802.1ad Provider Bridges (Q-in-Q)
- IEEE 802.1v VLAN Classification by Protocol and Port
- IEEE 802.3ac VLAN tagging
- IEEE 802.1d MAC bridges
- IEEE 802.1x Port Based Network Access Control
Функциональные возможности
- MAC address learning/aging
- Ограничение количества MAC-адресов
- Обработка неизвестных МАС-адресов
- Ограничение широковещательного трафика
- Ограничение многоадресного трафика
- Количество multicast групп до 2000
- Поддержка QinQ в соответствии с IEEE 802.1ad
- Поддержка IGMP Proxy
- Поддержка IGMP Snooping
- Поддержка функции быстрого переключения программ TV (IGMP fast leave)
- Изоляция портов, изоляция портов в пределах одной VLAN
- STP, RSTP, MSTP
Управление и мониторинг
- Управление/мониторинг: WEB, CLI, SNMP
- Ограничение доступа: по паролю, IP-адресу
LTE-2X AC
OLT LTE-2X, 2 порта SFP-xPON, 4 комбопорта 10/100/1000, встроенный коммутатор L2+, RSSI, модуль PM160-220/12
LTE-2X DC
OLT LTE-2X, 2 порта SFP-xPON, 4 комбопорта 10/100/1000, встроенный коммутатор L2+, RSSI, модуль PM75-48/12
SFP-xPON (B+)
SFP xPON 2,5 GE модуль 20 км, 1 волокно, разъем SC, class B+
SFP-xPON (C+HP)
SFP xPON 2,5 GE модуль, 1 волокно, разъем SC, class C+HP
PM160-220/12
Модуль питания PM160-220/12, напряжение 220V AC, 160W
PM100-48/12
Модуль питания PM100-48/12, напряжение 48V DC, 100W
EMS-OLT
Опция EMS-OLT системы управления Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент OLT
Станционное оборудование LTE поддерживает механизм DHCP-snooping, что позволяет обрабатывать DHCP-запросы с возможностью их модифиции. Инкапсулирование в запросы "Опции 82" позволяет точно идентифицироватиь пользователя отправителя DHCP-запроса. Для включения механизма DHCP-snooping необходимо подключиться к LTE в режиме командной строки (Telnet/SSH/Serial). Перейти в режим конфигурирования OLT-чипа и включить DHCP-snooping, разрешить добавление "Опции 82", указать максимальное количество изученных MAC-адресов, выбрать формат "Опции 82" и выполнить рекофигурацию OLT-чипа:
LTE-8X# olt 0
LTE-8X(OLT0)# set layer3 dhcp_sw_learning yes
LTE-8X(OLT0)# set layer3 dhcp_relay_agent_opt82 yes
LTE-8X(OLT0)# set layer3 maxlearnedclients 500
LTE-8X(OLT0)# set layer3 opt82format text
LTE-8X(OLT0)# reconfigure
OLT0 reconfiguration successfull
Подробное описание различных форматов "Опции 82" приведены в "Руководстве по эксплуатации LTE-8X/LTE-2X" в разделе 5.7.3 подменю Layer 3.
Для того чтобы на одном канале смогли работать 128 абонентов, необходимо проделать четыре шага:
Обновить LTE-8x до версии 3.14.2.927. Обновить LTE-2x до версии 3.14.2.183.
Необходимо изменить профиль Rules. В данном профиле нужно изменить правила по маршрутизации пакетов.
Необходимо изменить правила для PON-порта:
- LTE-2X# profile rules 1
- LTE-2X(profile-rules)# rule show pon
0) 14: if (LinkIndex == 0x0) then path = port 0 queue 0; forward
1) 14: if (LinkIndex == 0x1) then path = port 0 queue 1; forward
2) 14: if (LinkIndex == 0x2) then path = port 1 queue 0; forward
3) 14: if (LinkIndex == 0x3) then path = port 1 queue 1; forward
- LTE-2X(profile-rules)# rule delete pon 1
- LTE-2X(profile-rules)# rule delete pon 2
- LTE-2X(profile-rules)# rule show pon
0) 14: if (LinkIndex == 0x0) then path = port 0 queue 0; forward
1) 14: if (LinkIndex == 0x1) then path = port 1 queue 0; forward
Для NTE-RG.revB правила PON-порта должны выглядеть так:
- LTE-2X(profile-rules)# rule show pon
0) 14: if (LinkIndex == 0x0) then path = port 0 queue 0; forward
1) 14: if (LinkIndex == 0x1) then path = port 0 queue 1; forward
Заменить правило для UNI1-порта:
- LTE-2X(profile-rules)# rule show uni1
0) 14: if (Always) then path = link 2 queue 0; forward
- LTE-2X(profile-rules)# rule delete uni1 0
- LTE-2X(profile-rules)# rule add uni1 14: if (Always) then path = link 1 queue 0; forward
- LTE-2X(profile-rules)# rule show uni1
0) 14: if (Always) then path = link 1 queue 0; forward
Изменить профиль Ports, выставить значение Linksperonu - 2.
- LTE-2X# profile ports 1
- LTE-2X(profile-ports3)# set links 2
Изменить профиль Path. В этом профиле необходимо изменить правила по которым пакет попадает в один из линков.
- LTE-2X# profile path 1
- LTE-2X(profile-path1)# show information
- Index: 1
- Description:
- Link0 assigned to PATH ID = 0
- Link1 assigned to PATH ID = 0
- Link2 assigned to PATH ID = 1
- Link3 assigned to PATH ID = 1
- LTE-2X(profile-path1)# set link0 pathid 0
- LTE-2X(profile-path1)# set link1 pathid 1
- LTE-2X(profile-path1)# set link2 pathid unassigned
- LTE-2X(profile-path1)# set link3 pathid unassigned
- LTE-2X(profile-path1)# show information
- Index: 1
- Description:
- Link0 assigned to PATH ID = 0
- Link1 assigned to PATH ID = 1
- Link2 assigned to PATH ID = unassigned
- Link3 assigned to PATH ID = unassigned
- LTE-2X(profile-path1)# rule delete path0 0
- LTE-2X(profile-path1)# rule delete path1 0
- LTE-2X(profile-path1)# rule add path0 10: if (Always) then (ClearDiscard) and (SetQueue 0) and (SetUnicastLink 0)
- LTE-2X(profile-path1)# rule add path1 10: if (Always) then (ClearDiscard) and (SetQueue 0) and (SetUnicastLink 1)
После этого необходимо назначить эти профили на ONT и сделать реконфигурацию.
Начиная с версии 3.14.4.180 (LTE-8X), 3.14.4.7 (LTE-2X), 3.12.3.48 (LTE-8ST) был добавлен функционал по отключению лазера со стороны станционного оборудования.
Команда на отключение подается с чипа:
LTE-8X(OLT2)# shutdown <onu_mac> <time> <channel>
Мак вводится в формате FF:FF:FF:FF:FF:FF, время отключения от 0 до 3600 секунд. Канал задается в пределах чипа, 0 или 1.
Для повторного включения необходимо отправить команду с значением time равное 0.
Пример отключения лазера
LTE-8X(OLT0)# shutdown 02:00:4B:02:6E:0C 1200 0
ONT-02:00:4B:02:6E:0C laser status currently changed
Стоит учитывать, что при перезагрузке абонентского терминала, лазер будет включен.
Сделать это можно через WEB-интерфейс или через CLI.
WEB-интерфейс
Необходимо перейти в раздел "Configuration - OLT0 - Layer 3". Установить флаг "DHCP snooping и ARP snooping".
В поле "Maximum bounds clients / IP" установить размер таблицы записей IP адресов/клиентов.
Нажать "Apply" для применения настроек.
Для применения настроек необходимо произвести реконфигурацию OLT чипа.
CLI
Необходимо перейти в конфигурацию OLT чипа и включить "DHCP snooping" и "ARP snooping":
LTE-2X# olt 0
LTE-2X(OLT0)# set layer3 dhcp_sw_learning yes
LTE-2X(OLT0)# set layer3 arp_snooping_enable yes
Установить размер таблицы записей IP адресов/клиентов и для применения настроек произвести реконфигурацию OLT чипа.
LTE-2X(OLT0)# set layer3 maxlearnedclients 1000
LTE-2X(OLT0)# reconfigure
Настройка мультикаста на LTE-8X/2X выполняется в несколько шагов.
1. Прописать VLAN на встроенном коммутаторе.
Для прохождения тегированного трафика через внутренний коммутатор LTE необходимо прописать VLAN.
Настройка при помощи Web-интерфейса.
Перейти во вкладку "Configuration" - "Switch" - "VLANs" - "Static entries". Нажать кнопку "Add".
В поле VID ввести номер Vlan'a, указать необходимые порты и нажать кнопку "OK".
Настройка при помощи CLI
LTE-8X# switch
LTE-8X(switch)# configure
LTE-8X(switch)(config)# vlan 30
LTE-8X(switch)(config-vlan)# tagged front-port 0 - 7
LTE-8X(switch)(config-vlan)# tagged pon-port 0 - 7
LTE-8X(switch)(config-vlan)# ex
LTE-8X(switch)(config)# reconfig
2. Настройка vlan для IPTV.
Встроенный IGMP Snooping позволяет управлять нисходящим multicast потоком.
Настройка при помощи Web-интерфейса
Перейти во вкладку "Configuration" - "Switch" - "IGMP snooping" - "Global settings". Включить IGMP snooping глобально, для этого
необходимо поставить галочку напротив "Enable IGMP snooping" и нажать кнопку "Apply".
Далее необходимо включить IGMP snooping в VlAN, в котором будет осуществляться вещание. Для этого необходимо перейти во вкладку "Per-VLAN settings", выбрать нужный VlAN и нажать кнопку "Edit".
Включить IGMP snooping и выбрать версию IGMP, после этого нажать "Apply".
Настройка при помощи CLI
LTE-8X# switch
LTE-8X(switch)# configure
LTE-8X(switch)(config)# ip igmp snooping
LTE-8X(switch)(config)# vlan 30
LTE-8X(switch)(config-vlan)# ip igmp version v1-v2-v3
LTE-8X(switch)(config-vlan)# ip igmp snooping enable
LTE-8X(switch)(config-vlan)# ex
LTE-8X(switch)(config)# reconfig
LTE-8X(switch)(config)# ex
LTE-8X(switch)# ex
LTE-8X# save
3. Настроить профили для ONT.
Подменю «Rules» позволяет сконфигурировать общие правила фильтрации трафика для группы ONT.
В подменю «IP multicast» осуществляется настройка профиля конфигурации IGMP.
Настройка мультикаста на NTE-2.
В данном случае на LTE приходит IPTV поток в VLAN ID = 30, а на пользовательский порт пакеты должны идти нетегированные, поэтому создается правило: на пользовательский порт пакеты передаются без тега (UNI VID=0). Здесь же задается максимальное количество групп вещания, разрешенное для передачи в данной VLAN (5 групп).
В данном примере абоненту будет доступен просмотр каналов, идущих по адресам из диапазона 233.7.70.1 – 233.7.70.10, все остальные группы для просмотра будут недоступны.
Группы 224.0.0.1 - 224.0.0.2 необходимы для работы функционала подписки\отписки от группы.
К стандартному профилю Rules необходимо добавить правило для UNI порта с которого вы собираетесь запрашивать мультикаст(в данном случае с UNI1).
Настройка при помощи Web-интерфейса
Перейти во вкладку "Configuration" - "Profiles" - "Rules". Необходимо создать новый профиль, для этого нажмите кнопку "Add", далее выберите нужный профиль и нажмите кнопку "Edit". Необходимо добавить правило для UNI порта с которого вы собираетесь запрашивать мультикаст(в данном случае с UNI1):
0) 0: if (L3Proto == 0x2) then ClearAddTag
Далее необходимо создать профиль IP multicast, для этого перейдите во вкладку "IP multicast" и нажмите кнопку "Add". Выбрать созданный профиль и нажать кнопку "Edit". В поле "IGMP/MLD Mode:" выбрать "IGMP v1/v2/v3 compability mode", нажать кнопку "Domains".
В поле "EPON VID" указать влан в котором будет осуществляться вещание, в поле "UNI VID" указать 0 так как на пользовательские порты пакеты передаются без тега. Указать максимальное число групп, порт( в нашем случае UNI1) и линк, нажать кнопку "Add".
Нажать кнопку "Groups", ввести диапазон адресов, в нашем случае 233.7.70.1 – 233.7.70.10, все остальные группы для просмотра будут недоступны.
Группы 224.0.0.1 - 224.0.0.2 необходимы для работы функционала подписки\отписки от группы.
Настройка при помощи CLI
LTE-8X1# profile rules 30
LTE-8X(profile-rules)# rule add uni1 0: if (L3Proto == 0x2) then ClearAddTag
Далее необходимо создать профиль IPMC:
LTE-8X# add profile ipmc 30
Profile 30 created
LTE-8X# profile ipmc 30
LTE-8X(profile-ipmc30)# set snooping igmp_mode v1_v2_v3
LTE-8X(profile-ipmc30)# add domain 30 0 5 uni1 2
LTE-8X(profile-ipmc30)# add group 233.7.70.1 233.7.70.10
LTE-8X(profile-ipmc30)# add group 224.0.0.1 224.0.0.2
Далее нужно назначить этот профиль на NTE и сделать реконфигурацию.
Настройка мультикаста на NTE-RG.revA.
Настройка мультикаста на NTE-RG.revA выполняется при помощи профиля IP multicast(IPMC), в профиле Rules никаких настроек для мультикаста производить не надо.В данном случае на LTE приходит IPTV поток в VLAN ID = 30, так как на NTE-RG.revA есть заранее настроенные интерфейсы для Triple play, каждый из которых работает в своем vlan'е (для мультикаста это vlan 2), поэтому на пользовательский порт пакеты передаются с тегом 2 (UNI VID=2). Здесь же задается максимальное количество групп вещания, разрешенное для передачи в данной VLAN (5 групп). В данном примере абоненту будет доступен просмотр каналов, идущих по адресам из диапазона 233.7.70.1 – 233.7.70.10, все остальные группы для просмотра будут недоступны.
Группы 224.0.0.1 - 224.0.0.2 необходимы для работы функционала подписки\отписки от группы. На выходе с NTE трафик будет нетегированный. Необходимо создать профиль IP multicast:
Настройка при помощи Web-интерфейса
Необходимо создать профиль IP multicast, для этого перейдите во вкладку "IP multicast" и нажмите кнопку "Add". Выбрать созданный профиль и нажать кнопку "Edit". В поле "IGMP/MLD Mode:" выбрать "IGMP v1/v2/v3 compability mode", нажать кнопку "Domains". В поле "EPON VID" указать влан в котором будет осуществляться вещание, в поле "UNI VID" указать 2, так как на NTE-RG.revA есть заранее настроенные интерфейсы для Triple play, каждый из которых работает в своем vlan'е (для мультикаста это vlan 2), поэтому
на пользовательский порт пакеты передаются с тегом 2. Указать максимальное число групп, так как порт UNI1 в этой модели NTE не используется, указываем UNI0 и линк, нажать кнопку "Add".
Нажать кнопку "Groups", ввести диапазон адресов, в нашем случае 233.7.70.1 – 233.7.70.10, все остальные группы для просмотра будут недоступны. Группы 224.0.0.1 - 224.0.0.2 необходимы для работы функционала подписки\отписки от группы.
Настройка при помощи CLI
LTE-8X# add profile ipmc 31
Profile 31 created
LTE-8X# profile ipmc 31
LTE-8X(profile-ipmc30)# set snooping igmp_mode v1_v2_v3
LTE-8X(profile-ipmc30)# add domain 30 2 5 uni0 0
LTE-8X(profile-ipmc30)# add group 233.7.70.1 233.7.70.10
LTE-8X(profile-ipmc30)# add group 224.0.0.1 224.0.0.2
Далее нужно назначить этот профиль на NTE и сделать реконфигурацию.
Настройка мультикаста на NTE-RG.revB.
В NTE-RG.revB есть заранее настроенные интерфейсы для Triple play, каждый из этих интерфейсов работает в своем vlan'е, поэтому нужно заменить приходящий vlan на внутренний. Для мультикаста это vlan 2. Профиль IPMC на NTE-RG.revB не используется. Необходимо создать профиль Rules.
Настройка при помощи Web-интерфейса
Перейти во вкладку "Configuration" - "Profiles" - "Rules". Необходимо создать новый профиль, для этого нажмите кнопку "Add", далее выберите нужный профиль и нажмите кнопку "Edit". Так как на этой модели NTE порт UNI1 не используется, необходимо изменить правила для линков, а также добавить правило для замены внешнего Vlan'a на внутренний. Удалите правила с Pon-порта для линков и добавьте новые.
Настройка при помощи CLI
LTE-8X# add profile rules 2
LTE-8X# profile rules 2
LTE-8X(profile-rules)# set description NTE-RG-Rev.B
LTE-8X(profile-rules)# rule delete pon 0
LTE-8X(profile-rules)# rule delete pon 1
LTE-8X(profile-rules)# rule delete pon 2
LTE-8X(profile-rules)# rule delete pon 3
LTE-8X(profile-rules)# rule add pon 14: if (LinkIndex == 0x0) then path = port 0 queue 0; forward
LTE-8X(profile-rules)# rule add pon 14: if (LinkIndex == 0x1) then path = port 0 queue 1; forward
LTE-8X(profile-rules)# rule add pon 14: if (LinkIndex == 0x2) then path = port 0 queue 2; forward
LTE-8X(profile-rules)# rule add pon 14: if (LinkIndex == 0x3) then path = port 0 queue 3; forward
LTE-8X(profile-rules)# rule show pon
0) 14: if (LinkIndex == 0x0) then path = port 0 queue 0; forward
1) 14: if (LinkIndex == 0x1) then path = port 0 queue 1; forward
2) 14: if (LinkIndex == 0x2) then path = port 0 queue 2; forward
3) 14: if (LinkIndex == 0x3) then path = port 0 queue 3; forward
LTE-8X(profile-rules)# rule show uni0
14: if (Always) then path = link 0 queue 0; forward
LTE-8X(profile-rules)# rule add pon 0: if (VID == 30) then ReplaceTagVID = 2; forward
LTE-8X(profile-rules)# rule add uni0 0: if (VID == 2) then ReplaceTagVID = 30; forward
Далее нужно назначить этот профиль на NTE и сделать реконфигурацию.
4. Настройка проксирования IPMC трафика на OLT-чипе.
Необходимо прописать номера VLAN, по которым осуществляется вещание. Для корректной работы протокола IGMP для тегированных пакетов указывается номера VLAN'а, по которому принимается широковещательный трафик.
Если вещание происходит в не тегированных пакетах, то работа производится по 0-му домену (созданному по умолчанию).
Настройка при помощи Web-интерфейса
Перейдите в вкладку "Configuration" - "OLT0" - "Domains". В поле "VID" напротив "Domain 1" указать Vlan мультикаста. В поле "IP" указать IP-адрес IGMP proxy.
После этого необходимо сделать реконфигурацию чипа.
Настройка при помощи CLI
LTE-8X# olt 0
LTE-8X(OLT0)# set ipmc domain ip 1 10.10.10.10
LTE-8X(OLT0)# set ipmc domain vid 1 30
LTE-8X(OLT0)# reconfigure
Ниже в примере показано как в CLI конфигурируется Bridging для двух портов - FrontPort 0 и FrontPort 7.
LTE-8X#
LTE-8X# switch
LTE-8X(switch)# configure
LTE-8X(switch)(config)# interface front-port 0
LTE-8X(switch)(config-if)# bridging to front-port 7
LTE-8X(switch)(config-if)# exit
LTE-8X(switch)(config)# interface front-port 7
LTE-8X(switch)(config-if)# bridging to front-port 0
LTE-8X(switch)(config-if)# exit
LTE-8X(switch)(config)# reconfig
LTE-8X(switch)(config)# exit
LTE-8X(switch)# exit
Connection closed by foreign host
LTE-8X# save
Configuration saved successfully
LTE-8X#
Существует три сопособа сброса станционного терминала (LTE-8X/LTE-2X/LTE-8ST) к заводским настройкам:
1. Подключиться к устройству в терминальном режиме под учётной записью "root". Выполнить команды:
[root@LTE-8X /root]$initconfig lte-8x
build /etc for lte-8x: done.
[root@LTE-8X /root]$
[root@LTE-8X /root]$reboot
2. Подключиться к устройству в терминальном режиме под учётной записью "admin". Выполнить команды:
LTE-8X# config init
Config initialized successfully. Please reboot device
LTE-8X#
LTE-8X# reboot
3. Удерживать системную клавишу "F" в течение 10 секунд. Последует сброс устройства к дефолтным значениями и перезапуск.
4. Подключиться через Web-интерфейс к устройству под учётной записью "admin". Перейти во вкладку "Maintenance / Firmware upgrade" и нажать кнопку "Init configuration". Дождаться появления надписи "Config initialized successfully. Please reboot device" и перезагрузить устройство.
Существует два способа смены ПО LTE.
1. Используя WEB-интерфейс. Необходимо перейти в раздел: Maintenance / Firmware upgrade.
Здесь требуется указать путь к файлу прошивки с расширением ".bin". Нажать клавишу "Upgrade" и ожидать сообщения об успешном окончании обновления. Затем, если разбег с текущей и устанавливаемой версией существенный, рекомендуется выполнить команду "Migrate All", нажав кнопку "Migrate All". После появления уведомления об успешности операции - перезагрузить устройство.
2. Используя терминальный режим. Необходимо подключиться к устройству, используя CLI.
Файл прошивки (файл должен быть с расширением ".bin") разместить на TFTP-сервере, доступном для LTE. Выполнить обновление ПО и затем, как указано в примере ниже, процедуру "Migrate All":
LTE-8X#
LTE-8X# update system firmware lte8x.firmware.2.2.163.bin 192.168.1.10 69
......
Firmware updated successfully. Please apply "config init" or "config migrate"
LTE-8X# config migrate all
Config migrated successfully. Please reboot device
LTE-8X# reboot
Важно: при обновлении ПО категорически не рекомендуется прерывать питание устройства.
Как правило, при возникновении каких-либо трудностей появляется необходимость анализа проходящего через порт трафика. В терминалах LTE предусмотрена возможность зеркалирования трафика любого порта внутреннего коммутатора на любой другой его порт.
Настроить это можно в WEB-интерфейсе (Configuration / Switch / Port mirroring). Здесь в качестве анализатора указываются порты - Ingress analyzer и Egress analyzer. Анализируемый порт выбирается в таблице ниже.
Существует возможность сконфигурировать зеркалирование и в терминальном режиме. На примере LTE-8X показано, как сконфигурировать зеркалирование всего трафика (входящего и исходящего) с Front-port 1 во Front-port 2:
LTE-8X# switch
LTE-8X(switch)# configure
LTE-8X(switch)(config)# mirror rx port front-port 1
LTE-8X(switch)(config)# mirror tx port front-port 1
LTE-8X(switch)(config)# mirror rx analyzer front-port 2
LTE-8X(switch)(config)# mirror tx analyzer front-port 2
LTE-8X(switch)(config)# reconfig
LTE-8X(switch)(config)# exit
LTE-8X(switch)# exit
Connection closed by foreign host
LTE-8X# save
Configuration saved successfully
Такие абонентские устройства как NTE-2C, NTE-RG-1402GC и другие абонентские устройства, имеющие в названии обозначение «С», имеют в своём аппаратном составе, среди прочего, RF-выход - разъём, позволяющий пользователю принимать (при помощи коаксиального кабеля) высокочастотный аналоговый телесигнал для дальнейшего его преобразования и просмотра на TV-приёмнике. Таким образом, RF-выход позволяет пользователю просматривать кабельное телевидение (CaTV).
Основные характеристики CaTV:
- оптическая мощность на входе от -8 до 2 дБ;
- длина волны CaTV 1550 нм;
- диапазон частот выходн. сигнала от 47 до 870 MГц;
- уровень выходного сигнала RF 18 дБмВ/Канал.
RF-выход абонентских устройств TurboGEPON управляется только со стороны станционного терминала.
Используя WEB-интерфейс
При выборе типа абонентского устройства, содержащего в названии обозначение «С», появляется возможность, в виде отдельной опции меню, включать/отключать RF-порт настраиваемого абонентского устройства. Конфигурация вступает в силу после применения настроек (кнопка Apply) и реконфигурации абонентского устройства.
Используя CLI
Необходимо подключиться к LTE в терминальном режиме и перейти в раздел конфигурирования настраиваемой ONT. Далее в примере показана последовательность команд для включения /отключения RF-выхода:
LTE-8X# ont_mac 02:00:57:00:00:30
LTE-8X(ONT-x/104/02:00:57:00:00:30)#
LTE-8X(ONT-x/104/02:00:57:00:00:30)# set block rfout yes
LTE-8X(ONT-x/104/02:00:57:00:00:30)# set block rfout no
LTE-8X(ONT-x/104/02:00:57:00:00:30)# reconfigure
