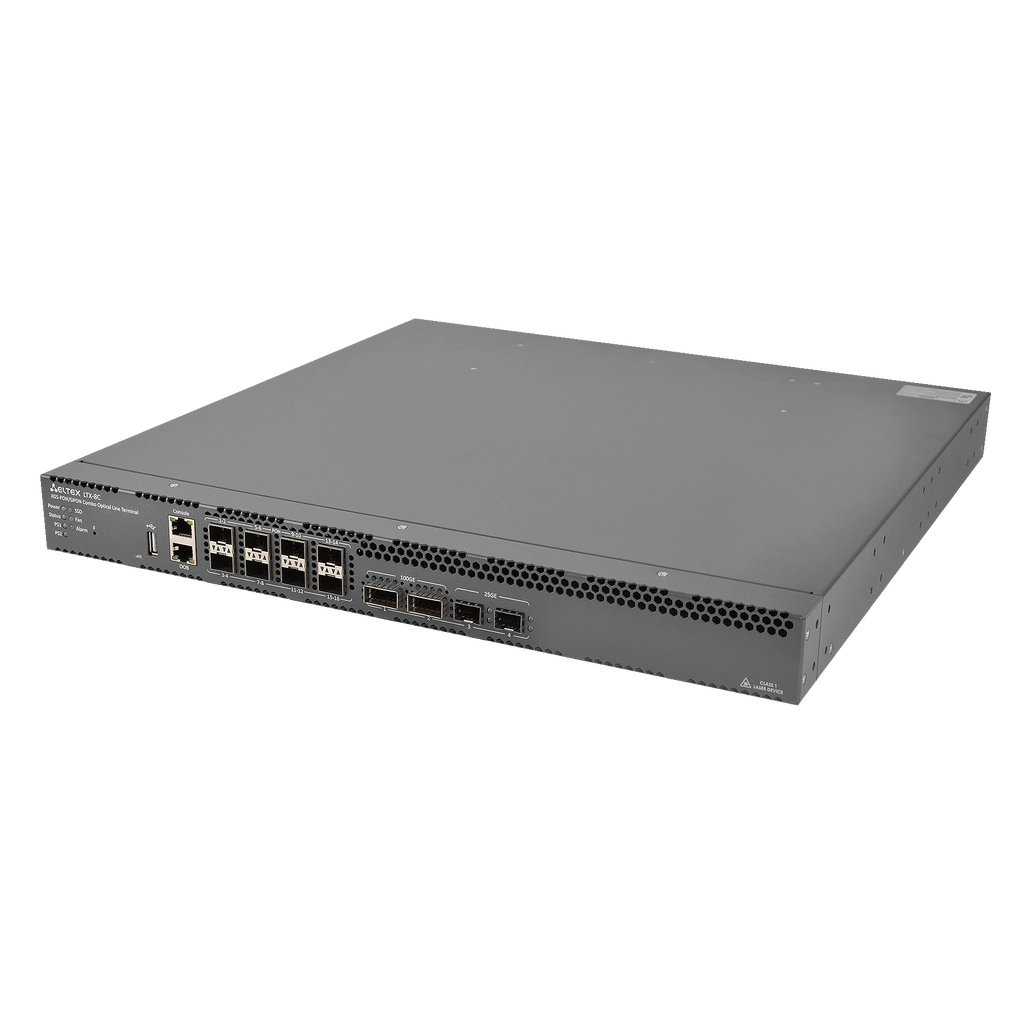

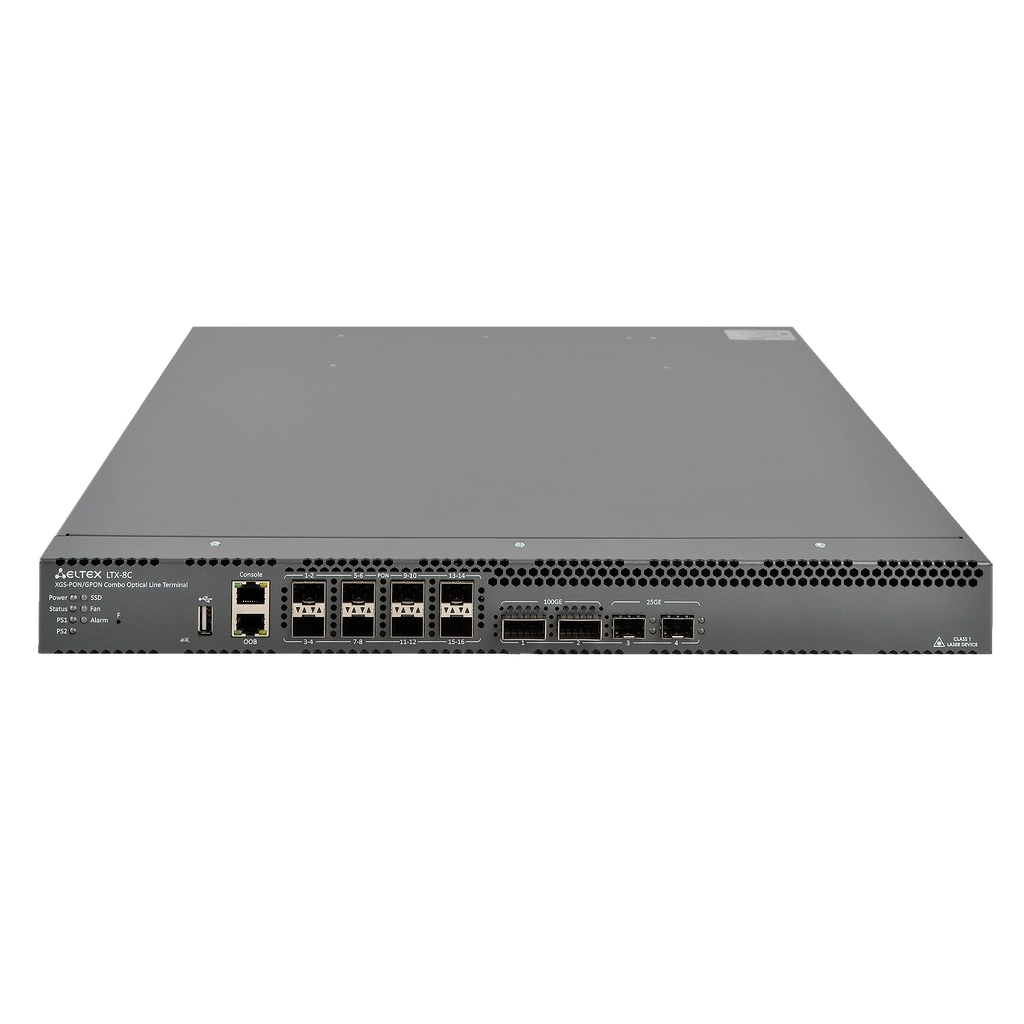

OLT LTX-8C | 8 портов XGS-PON/GPON Eltex
Новинка
Артикул:
OLT LTX-8C
OLT LTX-8C - станционное оборудование PON. Максимальное количество подключаемых ONT по XGS-PON 2048, по GPON 1024.
Для подключения к транспортной сети оператора оборудование оснащено портами 2x100/40GE, 2x25/10/1GE.
Поддерживает переключение/горячую замену на резервный модуль питания в случае перебоев с электропитанием.
Доступен к заказу
Акименко Евгений (Новосибирск)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Дашкина Ксения (Новосибирск)
Кириллова Маргарита (Новосибирск)
Козлов Дмитрий (Новосибирск)
Ломоносова Екатерина (Новосибирск)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Передерин Сергей (Новосибирск)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Серажим Антон (Новосибирск)
Сидоренко Никита (Новосибирск)
Трифонов Артем (Новосибирск)
Шаяхметов Илья (Новосибирск)
Ключевые преимущества
- 8 Combo-портов XGS-PON/GPON, исполнение 1U
- Резервирование источников питания с возможностью горячей замены
- Удаленное управление посредством CLI, SNMP
- Соответствие стандартам G.988, G.984.x и TR-156
- Предоставление услуг кабельного телевидения совместно с передачей данных
- Идеальное решение для небольшого поселка или многоквартирного дома
Станционное оборудование (OLT) серии LTX предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON).
Интерфейсы Combo XGS-PON служат для подключения оптической распределительной сети. К каждому физическому интерфейсу можно подключить по одному волокну одновременно до 256 абонентских оптических терминалов по стандарту XGS-PON и до 128 - по стандарту GPON. Выход в транспортную сеть оператора реализуется посредством 100 Gigabit и 25 Gigabit uplink-интерфейсов.
Применение OLT LTX позволяет оператору строить масштабируемые отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.
Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play, так как обеспечивает высокие скорости передачи данных на большие расстояния.
Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает
расходы на эксплуатацию сети. Кроме того, технология PON позволяет экономить на кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до сплиттера используется одно волокно на группу абонентов.
Станционные терминалы OLT поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей
замены модулей питания.
Схема применения
Комфортная гарантия и поддержка
Узнать больше
Основные характеристики
- 10G-PON
- Производительность - 300 Гбит/с
- Интерфейсы
- 8хXGS-PON/GPON
- 2х25/10/1GE (SFP28/SFP+/SFP)
- 2х100/40GE (QSFP28/QSFP+)
- Количество ONT
- XGS-PON до 2048
- GPON до 1024
- Стандарты - G.988/G.984.x/TR-156
- Питание - AC/DC, 2 сменных БП
Интерфейсы
- Uplink
- 2 порта 100/40GE (QSFP28/QSFP+)
- 2 порта 25/10/1GE (SFP28/SFP+/SFP)
- Downlink
- 8 Сombo-портов (10/10 Гбит/с XGS-PON и 2.5/1.25 Гбит/с GPON)
- 8 Сombo-портов (10/10 Гбит/с XGS-PON и 2.5/1.25 Гбит/с GPON)
- 10/100/1000BASE-T (ООВ) - 1
- Консольный порт RS-232 (RJ-45) - 1
- USB 2.0 - 1
- Максимальное количество ONT - 2048 XGS-PON и 1024 GPON
Режимы портов
- Дуплексный режим 100/40 Гбит/с для оптических портов QSFP28/QSFP+
- Дуплексный режим 25/10/1 Гбит/c для оптических портов SFP28/SFP+/SFP
Параметры SFP PON1
- Среда передачи - оптоволоконный кабель SMF-9/125, G.652
- Коэффициент разветвления - 1:256 XGS-PON или до 1:128 GPON
- Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strength Indication)
- Соответствует ITU-T G.9807.1
- Максимальная дальность действия - 20 км
- Передатчик 1577 нм (XGS-PON):
- Скорость передачи данных - 9.953 Гбит/с
- Средняя выходная мощность - +2..+5 дБм
- Передатчик 1490 нм (GPON):
- Скорость передачи данных - 2.488 Гбит/с
- Средняя выходная мощность - +2..+5 дБм
- Приемник 1270 нм (XGS-PON):
- Скорость передачи данных - 9.953 Гбит/с
- Чувствительность приемника - -26 дБм
- Приемник 1310 нм (GPON):
- Скорость передачи данных - 1.244 Гбит/с
- Чувствительность приемника - -28 дБм
Коммутатор
- Производительность коммутатора - 300 Гбит/с
- Таблица MAC-адресов - 64K записей
- Поддержка VLAN - до 4K в соответствии с 802.1Q
Физические параметры
- Напряжение питания1:
- 176-264 В AC, 50-60 Гц
- 36-72 В DC
- Потребляемая мощность - не более 120 Вт
- Рабочий диапазон температур - от -5 до 40 °C
- Относительная влажность - до 80 %
- Установленный блок питания, 19" конструктив, типоразмер 1U
- Габариты (Ш x В x Г) - 450 × 85 × 550 мм,
- Масса - 6.7 кг
Стандарты
- ITU-T G.988 PON
- ITU-T G.984x GPON
- ITU-T G.8032/Y.1344 Ethernet ring protection switching2
- TR-156
- IEEE 802.3i 10BASE-T Ethernet
- IEEE 802.3u 100BASE-T Fast Ethernet
- IEEE 802.3ab 1000BASE-T Gigabit Ethernet
- IEEE 802.3z Fiber Gigabit Ethernet
- ANSI/IEEE 802.3 NWay auto-negotiation
- IEEE 802.3x Full Duplex and flow control2
- IEEE 802.3ad Link aggregation
- IEEE 802.1p Protocol for Traffic Prioritization
- IEEE 802.1Q Virtual LANs
- IEEE 802.1ad Provider Bridges (QinQ)
- IEEE 802.3ac VLAN tagging
- IEEE 802.1d MAC bridges
- IEEE 802.1w Rapid Reconfiguration of Spanning Tree2
- IEEE 802.1s Multiple Spanning Trees2
Дополнительные возможности
- Зеркалирование трафика с VLAN, с порта
- Таблица MAC-адресов 64K на коммутатор, 8K на порт
- Ограничение количества MAC-адресов2
- Поддержка STP, RSTP, MSTP2
- Поддержка ERPSv22
- Поддержка QoS: 802.1p, WFQ, DSCP2
- Изоляция портов, изоляция портов в пределах одной VLAN
- Ограничение unicast/multicast/broadcast-трафика
- Поддержка ACL IPv4
- Поддержка QinQ в соответствии с IEEE 802.1ad
- Количество multicast-групп до 1024
- Поддержка IGMP Fast Leave
- Поддержка IGMP Proxy
- Поддержка IGMP Snooping
- Поддержка IGMP Querier
- Поддержка DHCPv4 Snooping
- Поддержка IP Source guard
- Поддержка DHCPv4 Relay Agent (Option 82)
- Поддержка PPPoE Intermediate agent
- Поддержка LLDP (802.1ab)
- Поддержка Storm Control2
- Поддержка Policy2
- Утилизация по сервисам ONT
- Поддержка OMCI Bridge
- Поддержка OMCI Rg
Управление и мониторинг
- Поддержка RADIUS, TACACS+
- Управление и мониторинг - CLI (SSH2, Telnet), SNMP, web
- Ограничение доступа - по паролю, IP-адресу, уровню привилегии
- Поддержка нескольких management-интерфейсов
1 Параметр определяется при заказе
2 В текущей версии не реализовано.
