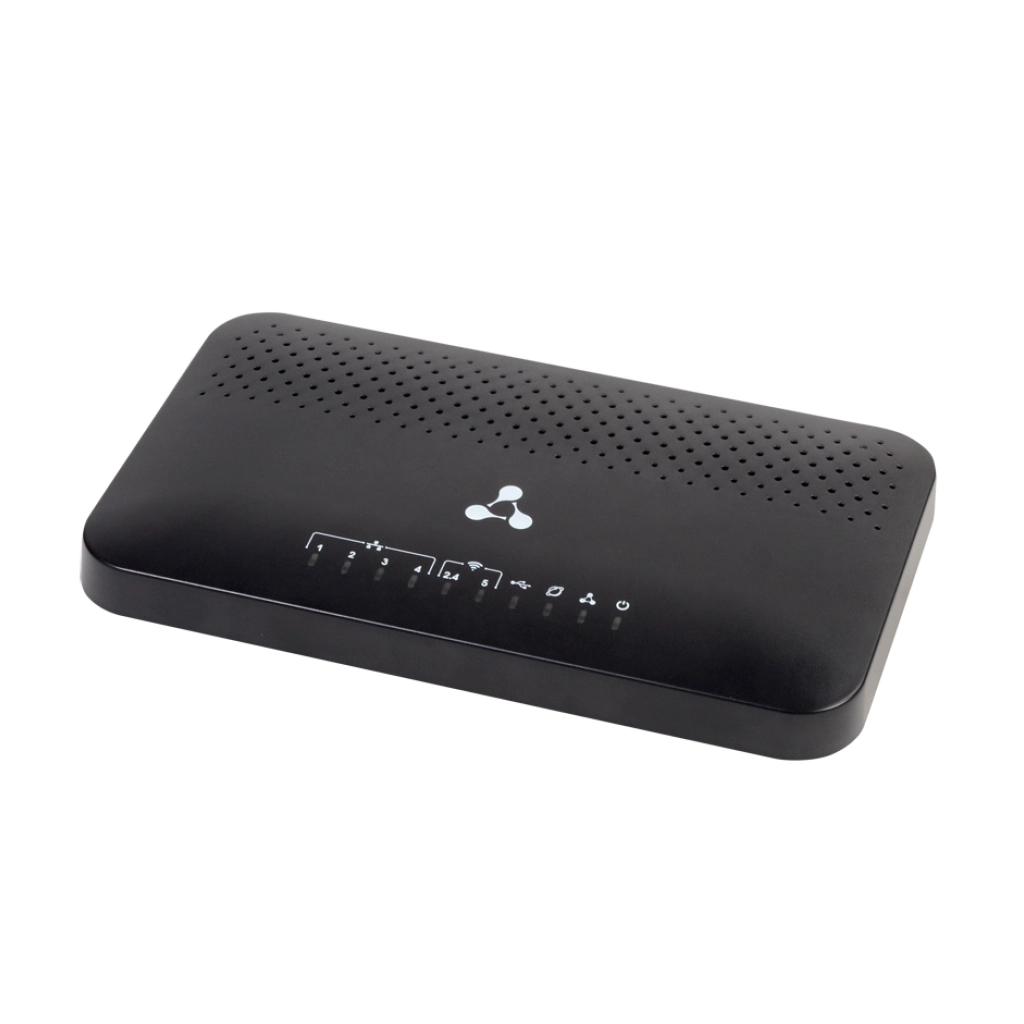

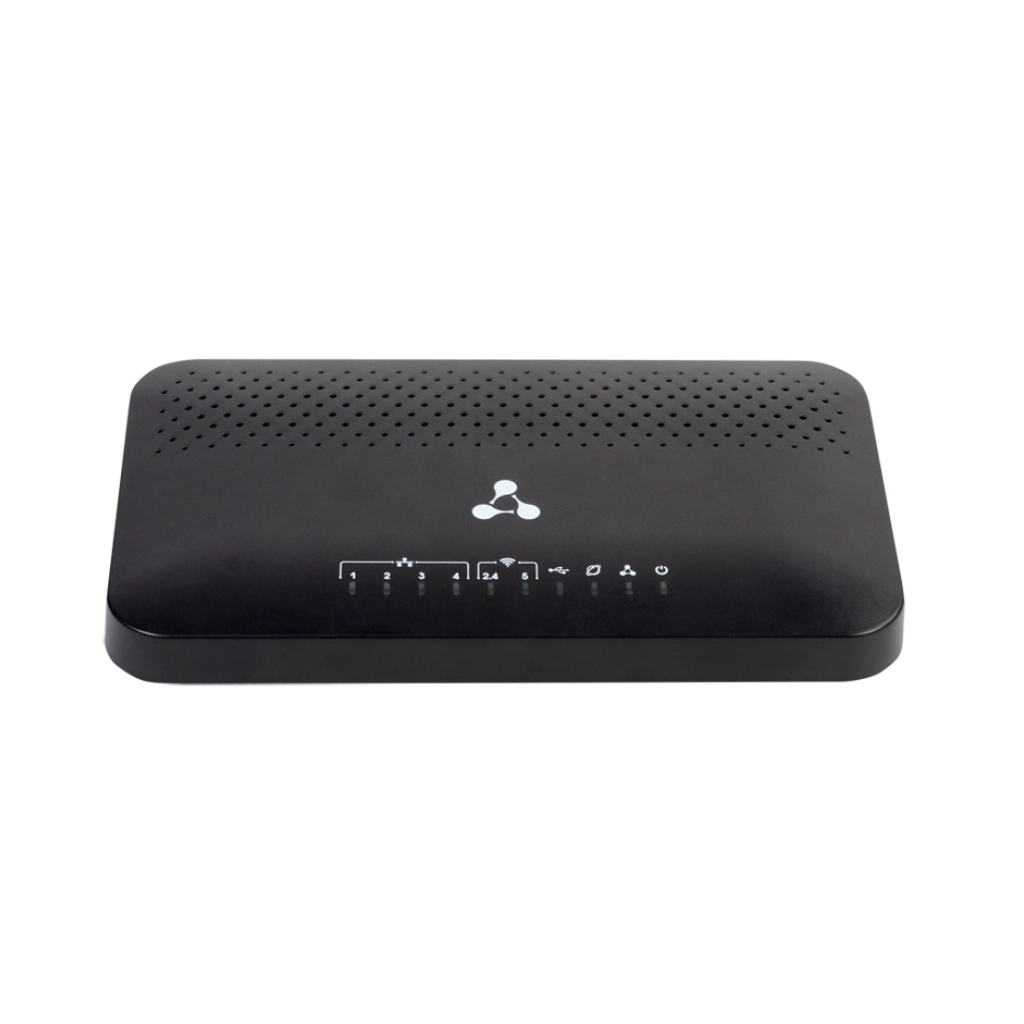

NTU-RG-5420G-WAC Eltex Абонентский терминал
Артикул:
NTU-RG-5420G-Wac
Долгожданный ONT с Wi-Fi без телефонных портов. В данной модификации удалось добиться дополнительного снижения цены, обращайтесь к менеджерам для получения информации об оптовой цене для операторов связи
ЕРРРП (ТОРП): ТКО-708/21
Доступен к заказу
Возраст: 35 лет
Офис: Новосибирск
Выполненные проекты:
- Проект по сопровождение сдачи СОРМ для Акционерного общества Ижевский Электромеханический Завод "Купол" Замена коммутаторов доступа в Акционерном обществе "Особое Конструкторское Бюро Московского Энергетического Института"
- Подбор и поставка оборудования по созданию сетей для Акционерного общества "Конструкторское Бюро "Кунцево" Проект по созданию локальной системы оповещения населения «Гидротехнические сооружения обогатительной фабрики АО «Урупский ГОК»
Общие параметры NTU-RG-5420G-Wac Eltex
| Технология PON | GPON |
| Тип оборудования PON | ONU |
| Количество портов LAN (ONU) | 4 |
| FXS (ONU) | Нет |
| CaTV (ONU) | Нет |
| Wi-Fi | 2,4 и 5 ГГц |
| Умный дом | Нет |
| Статус Минпромторг | Да |
| Поддержка EasyMesh | Да |
| Порядковый номер реестровой записи | ТКО-708/21 |
Габариты и вес
| Размер коробки ШхВхГ, мм | 300 x 75 x 190 |
| Вес брутто, кг | 0.5 |

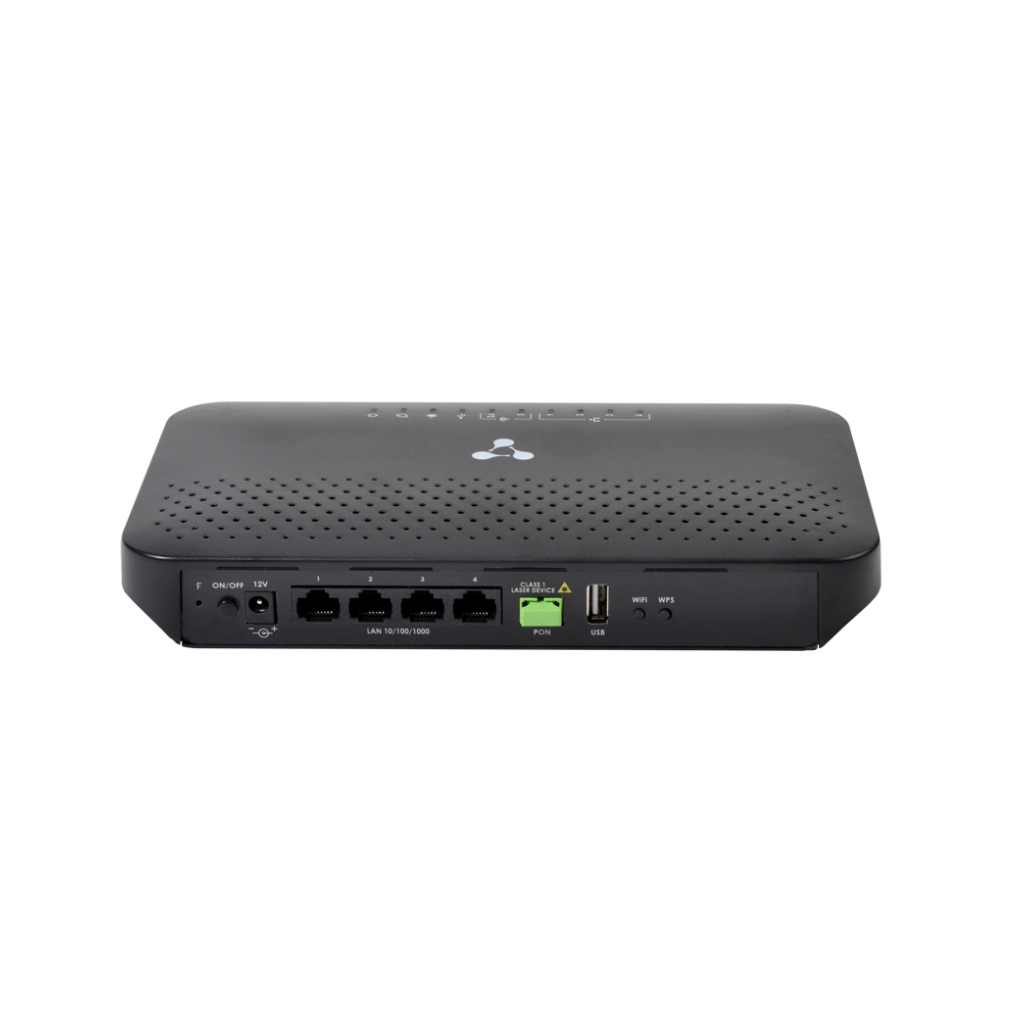

Ключевые преимущества
- 1 порт GPON
- 4 порта LAN Gigabit Ethernet
- Порт USB 2.0 для подключения сетевого накопителя или принтера
- Двухдиапазонный Wi-Fi (802.11a/b/g/n/ac)
- Wi-Fi EasyMesh
ONT NTU-RG-5420G-Wac – высокопроизводительный многофункциональный абонентский терминал, предназначенный для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету. Кроме того, терминал даёт возможность операторам предоставлять пользователям широкий набор услуг и возможностей для работы в локальной сети.
Комфортная гарантия и поддержка
Узнать больше
Параметры интерфейса PON
- 1 порт GPON
- Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
- Тип разъема — SC/APC
- Среда передачи — оптоволоконный кабель SMF — 9/125, G. 652
- Максимальная дальность — 20 км
- Передатчик:
POC лазер (DFB), импульсный режим генерации, длины волны 1310 нм- Скорость передачи данных: 1244 Мбит/с
- Средняя выходная мощность +0,5..+5 дБм
- Ширина спектральной линии 1 нм (-20 дБ)
- Приемник:
APD/TIA CW Mode цифровой приемник, длина волны 1490 нм- Скорость передачи данных: 2488 Мбит/с
- Чувствительность приемника -28 дБм, BER≤1.0x10
- Оптическая перегрузка приемника -8 дБм
Параметры интерфейсов LAN
- 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
Параметры беспроводного модуля
- Стандарты 802.11a/b/g/n/ac
- Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850 МГц
- Поддержка EasyMesh
- Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band)
- Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM
Рабочие каналы
- 802.11b/g/n: 1-13
- 802.11a/n/ac: 36-64, 132-165
Скорость беспроводного соединения1
- 802.11b: 1; 2; 5,5 и 11 Мбит/с
- 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
- 802.11n: 300 Мбит/c (канал 20 Мгц)
- 802.11ac: 866 Мбит/c (канал 80 МГц)
Максимальная выходная мощность передатчика2
- 802.11b (11 Mbps): 17 дБм
- 802.11g (54 Mbps): 15 дБм
- 802.11n (MCS7): 15 дБм
- 802.11ас (MCS0): 19 дБм
Параметры интерфейса USB
- 1 порт USB 2.0
Физические характеристики и условия окружающей среды
- Габариты (Ш х В х Г): 234 x 34 x 133 мм, настольное исполнение, возможность крепления на стену
- Питание. Внешний адаптер питания постоянного тока 12B/2А
- Потребляемая мощность не более 15 Вт
- Рабочий диапазон температур от +5 до +40 С
- Относительная влажность до 80%
Функциональные характеристики
- Поддержка TR-069
- Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
- Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
- Поддержка IPoE (DHCP-client и static)
- DHCP-сервер на стороне LAN
- Передача Multicast трафика по Wi-Fi
- Поддержка DNS (Domain Name System)
- Поддержка DynDNS (Dynamic DNS)
- Поддержка UPNP (Universal Plug and Play)
- Поддержка NAT (Network Address Translation)
- Поддержка NTP (Network Time Protocol)
- Поддержка механизмов качества обслуживания QoS
- Поддержка IGMP Snooping
- Поддержка IGMP Proxy
- Поддержка UPNP, SMB, FTP/FTP-alg, Print Server,
- VLAN в соответствии с IEEE 802.1Q
- Поддержка VPN в режиме L2TP
- Поддержка L2TP over IPSec
Поддержка функций безопасности
- Ограничение скорости на портах
- FEC кодирование
Конфигурирование и мониторинг
- В соответствии с TR-142:
- Удаленное управление по протоколу OMCI
- Удаленное управление по протоколу TR-069
- Локальное управление WEB
- Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP
Поддержка стандартов
- ITU-T G.984.x — GPON
- ITU-T G.988 OMCI specification
- IEEE 802.1D
- IEEE 802.1Q
- IEEE 802.1P
1Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. реальная пропускная способность может отличаться. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могут влиять факторы окружающей среды.
2Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Предыдущие версии
Сертификаты
Предыдущие версии
ONT NTU-RG-5420G-Wac, 1 порт PON,4 порта LAN 10/100/1000Base-T, 1xUSB, Wi-Fi (802.11n, 2*2 - 300Мбит/с - 2.4ГГц + 802.11ac, 2*2 - 867Мбит/с-5ГГц)
Блок питания
Руководство по установке и настройке
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания
Продление гарантийного обслуживания
Услуги, входящие в сертификат:
- Диагностика оборудования
- Бесплатный ремонт, если диагностирован гарантийный случай
- Платный ремонт, если диагностирован не гарантийный случай
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
На 1 год / до 2 лет / до 3 лет / до 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
- Гарантийное обслуживание является непрерывным
- Максимальный срок гарантийного обслуживания - 5 лет
Техническая поддержка 8x5
Техническая поддержка 8х5
Консультационные услуги по вопросам эксплуатации оборудования Eltex.
Способы обращения в техническую поддержку:
- Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
- Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
- «Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
Техническая поддержка 24x7
Техническая поддержка 24х7
Консультационные услуги по вопросам эксплуатации оборудования Eltex.
Способы обращения в техническую поддержку:
- Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
- Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
- «Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.
Тарифные пакеты
24x7
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
Отправка на подмену NBS*
*Next Business Shipping - на следующий день
*Next Business Shipping - на следующий день
Отправка на подмену NBS
Услуга по отправке оборудования на подмену на следующий рабочий день (next business day shipping) в случае выхода из строя оборудования
Услуги, входящие в сертификат:
- Отправка оборудования на подмену на время ремонта на следующий рабочий день
- Диагностика неисправного оборудования
- Бесплатный ремонт, если диагностирован гарантийный случай
- Платный ремонт, если диагностирован не гарантийный случай
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
- Сертификат приобретается только при наличии действующей стандартной/расширенной гарантии
Обучение в Академии Eltex
[NTU] 4-е способа обновить ПО абонентского терминала NTU / NTP
Обзор способов обновить ПО:
1) Через web-интерфейс:
В пункте меню Management / Update Software по кнопке "Обзор", выбрать нужный файл ПО, затем, кнопкой "Update Software" обновить ПО.
2) Через терминал LTP посредством протокола OMCI (для ПО терминла версии 3.х.):
Данный способ наименее рекомендуем, т.к. сам процесс обновления по OMCI крайне долгий до 20 минут и в это время у абонентов не работают услуги, как следствие абонент может ребутнуть ONT в надежде, что все "починится", процесс обновленя будет прерван, а ОНТ загрузится с последней работающей версией ПО.
Скопировать файл прошивки на терминл командой
copy tftp://192.168.1.4/ntu-rg-3.28.2.655.fw.bin fs://ont-firmware
где 192.168.1.4 - адрес tftp сервера;
ntu-rg-3.28.2.655.fw.bin - файл ПО.
tftp сервер должен быть доступен для терминала и на папку с фалом ПО должны быть установлены соответствующие права.
LTP-X# show firmware ont //посмотреть список загруженных файлов ПО для ОНТ
Команда на обновление ПО:
update ont 0/2 filename ntu-rg-3.28.2.655.fw.bin
где 0/2 - pon-port и ID нужной ОНТ, ntu-rg-3.28.2.655.fw.bin - файл ПО, заранее скопированный на терминал.
В течение 10-и минут ПО будет обновлено.
3) Через внутренний ACS терминала LTP:
для терминалов rev.B, rev.C.
LTP-X# acs //Перейти в режим конфигурирования ACS
(acs)firmware //Перейти в режим конфигурирования параметров ПО ONT
(acs-firmware)copy 192.168.16.26 ntp-rg-3.22.1.14.fw.bin //Указать адрес TFTP-сервера и имени файла ПО
(acs-firmware)show files //Просмотреть список загруженных файлов
(acs-firmware)show list //Просмотреть список профилей обновления
(acs-firmware)add firmware 1 //Добавить профиль обновления
(acs-firmware)firmware 1 //Перейти к редактированию профиля
(acs-firmware_config-fw id='1')show config //Просмотреть конфигурации профиля
(acs-firmware_config-fw id='1')set file ntp-rg-3.22.1.14.fw.bin //Установить файл ПО для данного профиля
(acs-firmware_config-fw id='1')add profile TEST //Добавить профиль конфигурации (соответствующий тем ONT, которые требуют обновления ПО). Список профилей доступен в разделе (acs-profile) по команде «show list»
4) Через telnet:
Зайти на онт по telnet и ввести:
tftp -g -t i -f <file.bin> <iphost.tftp.serverfolder>
где, <file.bin> - файл ПО
<iphost.tftp.serverfolder> - адрес tftp сервера и путь до файла.
пример: tftp -g -t i -f ntu-rg-3.28.2.655.fw.bin 192.168.1.101/tftpFiles
[NTU] Как настроить ONU (NTU-RG-1421G-WAC, NTU-2W, и подобные) в режиме маршрутизатора
Чтобы настроить ОНТ в режиме маршрутизатора, необходимо выполнить следующие шаги:
1) зайти на web интерфейс от имени пользователя admin.
2) В пункте меню Advanced Setup / WAN Service добавить wan сервис.
3) в настройках сервиса выбрать тип соединения PPPoE или IPoE, в зависимости от сехмы реализации сети.
3.1) при настройке пункта Network Address Translation Settings поставить галочку у опции Enable NAT
4) В пункте меню Advanced Setup / Mapping / WAN interfaces присоеденить, созданный интерфейс, к бриджу.
5) В пункте меню Advanced Setup / LAN / General Settings включить DHCP-сервер, опция Enable DHCP Server, по умолчанию включено.
6) Изменить заводской пароль для пользователя admin в пункте меню Management / Passwords. Предварительно рекомендуется ознакомиться с требованиями безопасности к паролю:
Требования безопасности к паролю
Пароль должен:
- Не входить в TOP-200 часто используемых паролей
- Содержать не менее 10 символов
- Содержать символы, набранные в разных регистрах;
- Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
- Не являться словом из словаря, сленга, диалекта, жаргона;
- Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)
[NTU] Как изменить заводской пароль для подключения к NTP-X, NTU-X?
Необходимо подключиться к WEB-интерфейсу NTP-X, NTU-X по IP-адресу 192.168.1.1, логин/пароль - user/user. Перейти в меню «Management/Passwords».
Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.
Требования безопасности к паролю
Пароль должен:
- Не входить в TOP-200 часто используемых паролей
- Содержать не менее 10 символов
- Содержать символы, набранные в разных регистрах;
- Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
- Не являться словом из словаря, сленга, диалекта, жаргона;
- Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)
[NTU]Как на NTP-X, NTU-X заблокировать доступ к определенному сайту?
Необходимо подключиться к WEB-интерфейсу NTP по IP-адресу 192.168.1.1, логин/пароль - user/user. Перейти во вкладку «Advanced Setup/Parental control/URL Filter».
Нажать кнопку «Add» для добавления новой записи.
[NTU] Как сделать сеть Wi-Fi скрытой?
Настройку необходимо производить через WEB браузер (например Internet Explorer, Opera или Mozilla Firefox).
- Необходимо подключиться к WEB - интерфейсу NTP по IP-адресу 192.168.1.1 логин/пароль - user/user.
- Перейти во вкладку Wireless - Basic.
- Выставить флаг напротив "Hide Access Point" и нажать кнопку "Apply/Save".
После этого Ваша сеть станет скрытой.
[NTU] Как сбросить устройства NTP-X, NTU-X к заводским настройкам?
Существует два способа сброса абонентских терминалов NTP-X / NTU-X к заводским настройкам.
1. Подключиться к WEB конфигуратору абонентского терминала. IP-адрес устройства 192.168.1.1, логин/пароль - user/user.
Во вкладке «Management/Settings/Restore Default» нажать кнопку «Restore Default Settings» и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
На данный товар не оставлено ни одного отзыва.
Будьте первым!
Будьте первым!
Сопутствующее оборудование
Модульное станционное оборудование (OLT)
от 8 до 128 портов GPON
до 8 192 ONT
от 8 до 128 портов GPON
до 8 192 ONT
