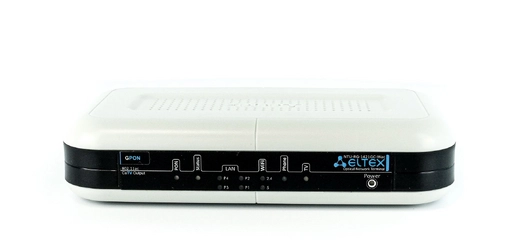

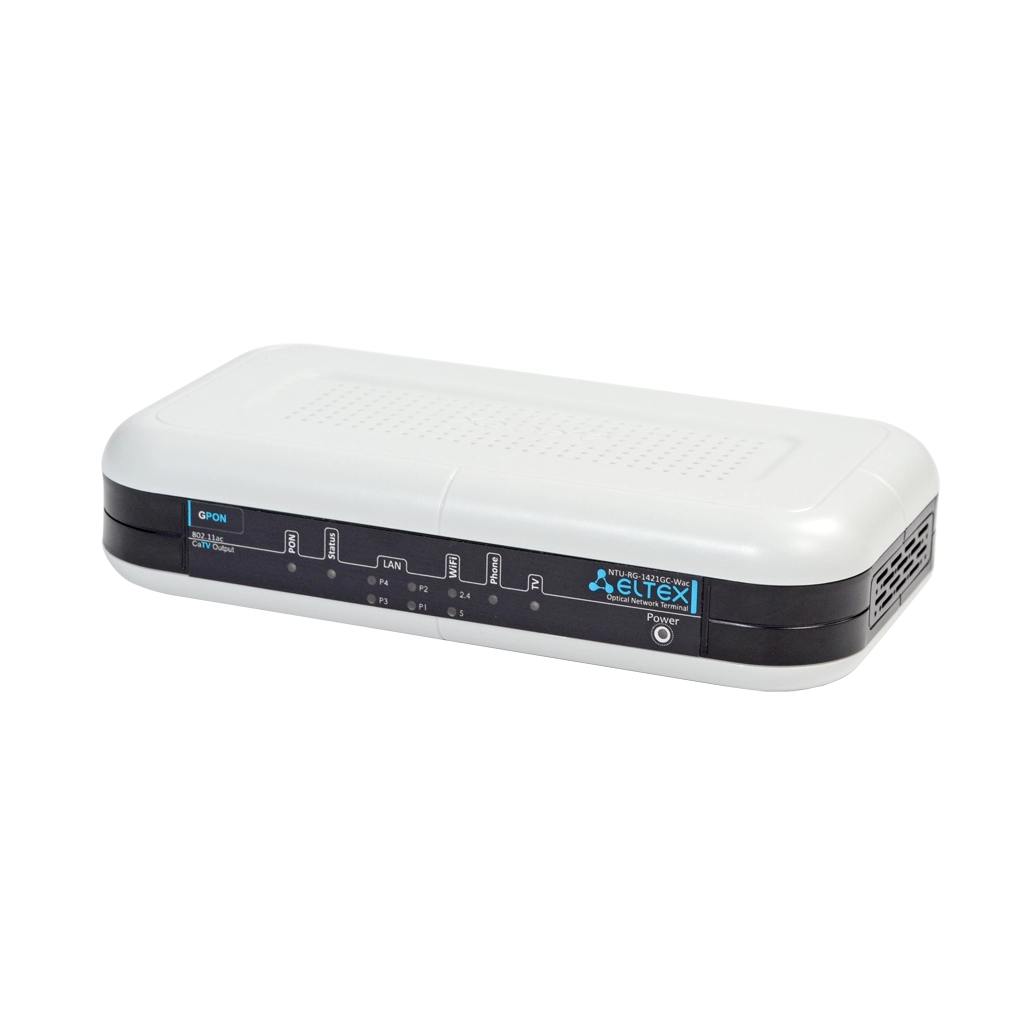

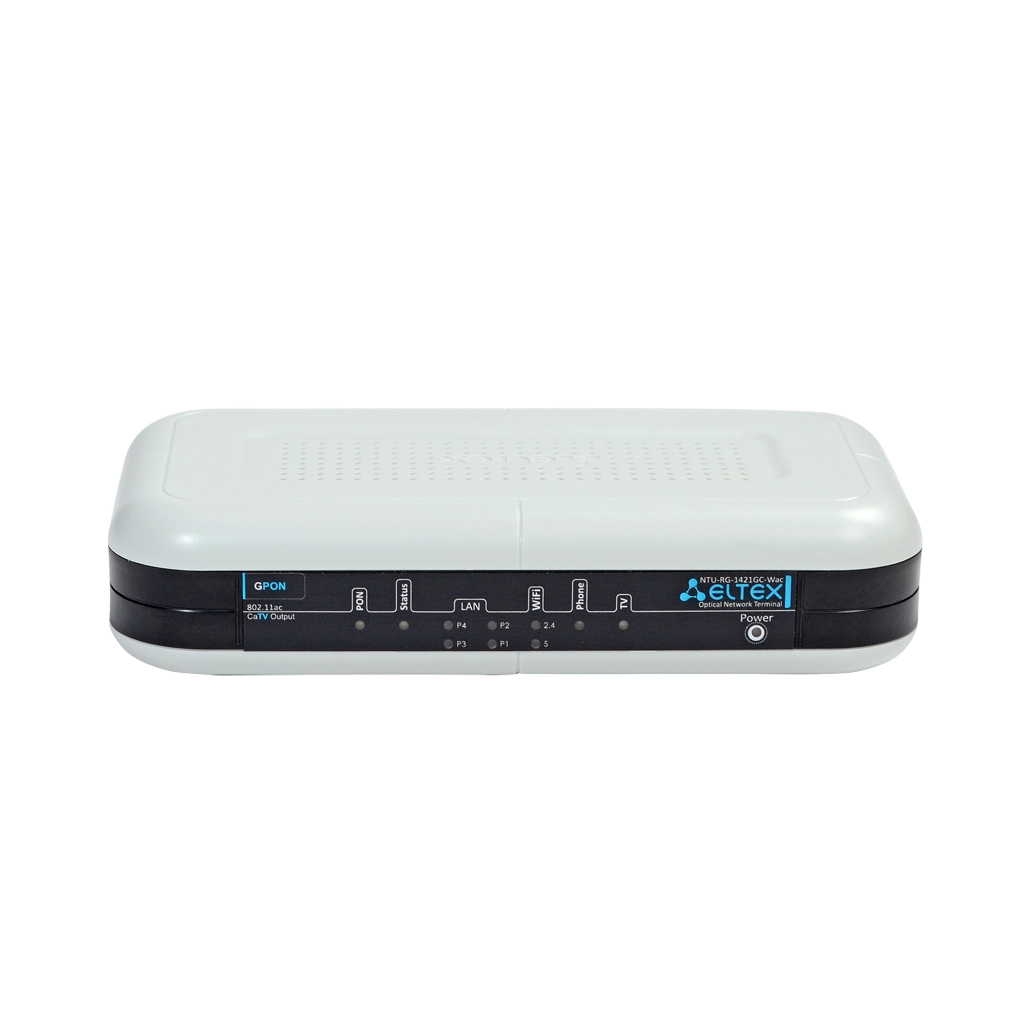

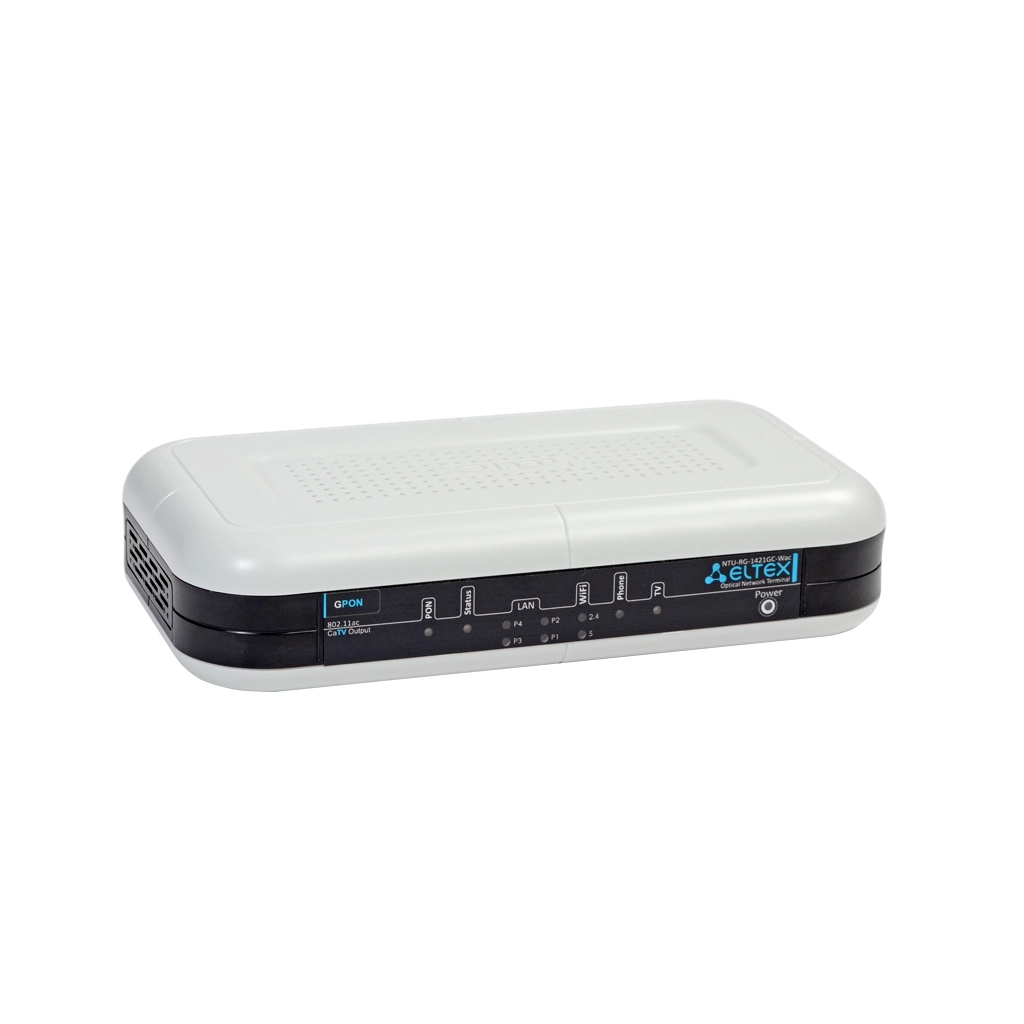

NTU-RG-1421GC-Wac Eltex Абонентский маршрутизатор
Снят с производства
Артикул:
NTU-RG-1421GC-Wac
Универсальный абонентский маршрутизатор GPON: 1 порт GPON и 4 порта Ethernet 10/100/1000 Base-T(RJ-45), 1 порт FXS, 1 порт USB, два приемо-передатчика Wi-Fi IEEE 802.11b/g/n и RF-разъем (CaTV).
Доступен к заказу
Бринева Анна (Москва)
Бурдюгова Татьяна (Москва)
Васильева Татьяна (Москва)
Жданов Алексей (Москва)
Жигульская Екатерина (Москва)
Клюй Вячеслав (Москва)
Кожемяко Руслан (Москва)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Поддубный Владислав (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Ключевые преимущества
- 1 порт GPON
- Гигабитный роутер
- Порт FXS для подключения аналоговых телефонов
- Порт USB 2.0 для подключения сетевого накопителя или принтера
- Порт RF для предоставления услуги CaTV
- Wi-Fi 802.11a/b/g/n/ac
Краткое описание
ONT серии NTU – высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету. Кроме того, абонентские терминалы серии NTU-RG дают возможность операторам предоставлять пользователям широкий набор услуг и возможностей для работы в локальной сети.
Технология PON
Технология PON - одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.
Универсальные устройства
Встроенный гигабитный маршрутизатор на 4¹ порта 10/100/1000 Base-T позволяет организовать высокоскоростное соединение устройств в сети. Порт FXS позволяют пользоваться услугами IP-телефонии. Порт USB может использоваться для подключения USB-устройств (USB-флеш-накопитель, внешний HDD, принтер).
Предоставляемые услуги
- высокоскоростной доступ в интернет
- потоковое видео/ High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
- IP-телефония
- развлекательные и обучающие программы “on-line”
Варианты применения
- подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
- построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных
Беспроводное подключение
Абонентский маршрутизатор NTU-RG-1421GC-Wac, поддерживает стандарт 802.11ac, что обеспечивает скорость передачи данных до 1300 Мбит/с и позволяет доставлять современные высокоскоростные сервисы клиентскому оборудованию по беспроводной сети. Два встроенных контроллера Wi-Fi сети позволяют обеспечить работу устройства одновременно в двух частотных диапазонах - 2.4 ГГц и 5 ГГц.
Комфортная гарантия и поддержка
Узнать больше

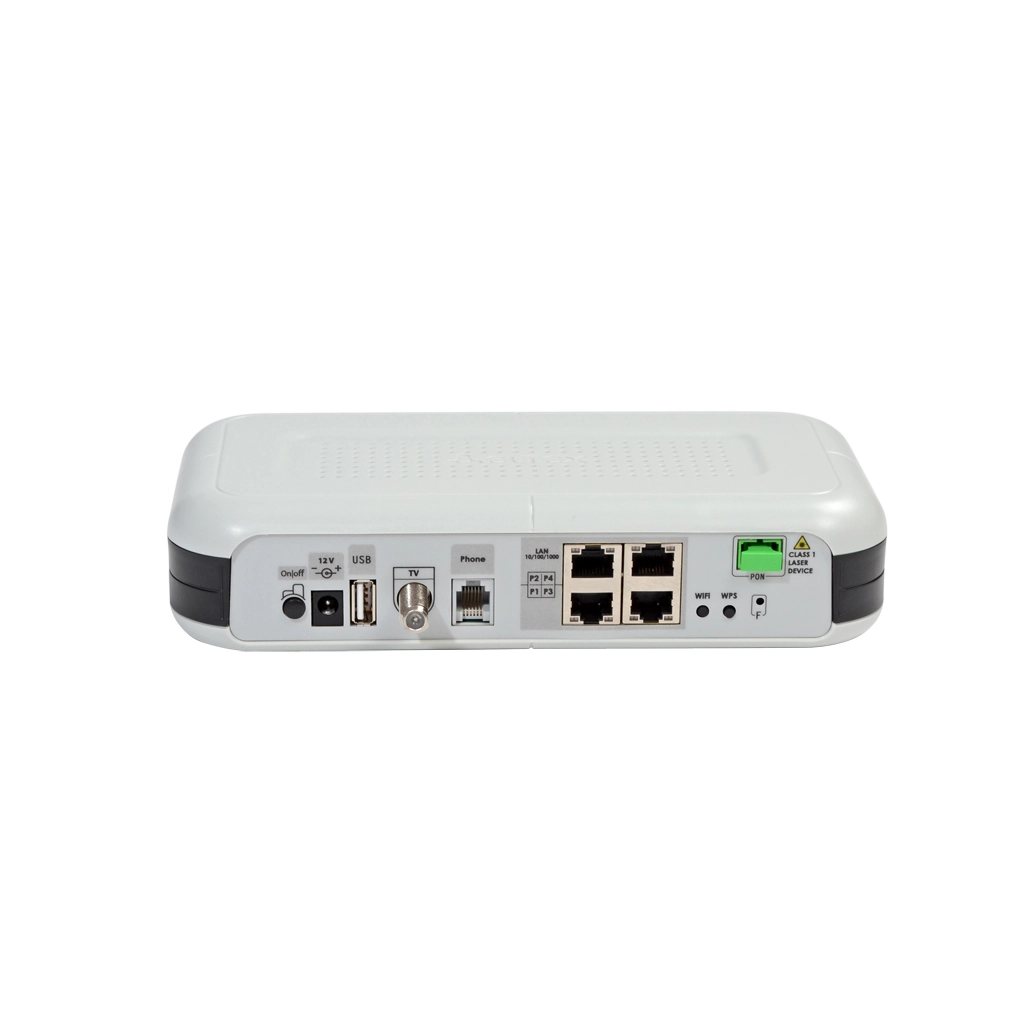

Интерфейсы
- 1 x GPON WAN
- 4 x 1G LAN
- 1 х FXS
- 1 х RF
- 1 x USB 2.0
- 802.11n, 2*2 - 300 Мбит/с - 2.4 ГГц
- 802.11ac, 3*3 - 1.3 Гбит/с - 5 ГГц
- 1 порт GPON
- Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
- Тип разъема - SC/APC
- Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
- Максимальная дальность - 20 км
- Передатчик:
POC-лазер (DFB), импульсный режим генерации, длины волны 1310 нм- Скорость передачи данных: 1244 Мбит/с
- Средняя выходная мощность +0,5..+5 dBm
- Ширина спектральной линии 1 нм (-20 дБ)
- Приемник:
APD/TIA CW Mode цифровой приемник, длина волны 1490 нм- Скорость передачи данных: 2488 Мбит/с
- Чувствительность приемника -28 дБм, BER≤1.0x10-10
- Оптическая перезагрузка приемника - 4 дБм
- CATV видео-приемник, длина волны 1550 нм
- Входная оптическая мощность: -8..+2 дБм
- Отношение сигнала несущей к уровню шума (CNR): 46 дБ
- Ширина полосы радиочастот: от 47 до 870 МГц
- ВЧ-выход: 17 дБмВ для каждого канала, с 4 дБ при положительном угле наклона антенны
- Выходное радиочастотное сопротивление: 75 Ом
- 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
- 1 порт FXS
- Поддержка протокола SIP
- Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
- Передача факса: G.711, T.38
- Сопротивление шлейфа до 2 кОм
- Прием набора импульсный/частотный (DTMF)
- Выдача Caller ID
- Стандарты 802.11 a/b/g/n/ac
- Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850 МГц
- Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band)
- Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM
- 802.11b/g/n: 1-13
- 802.11a/n/ac: 36-64, 132-165
- 802.11b: 1; 2; 5,5 и 11 Мбит/с
- 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
- 802.11n: 300 Мбит/c (канал 20 МГц), 450 Мбит/c (канал 40 МГц)³
- 802.11ac: 1300 Мбит/c (80 МГц)
- 802.11b (11 Mbps): 17дБм
- 802.11g (54 Mbps): 15дБм
- 802.11n (MCS7): 15 дБм
- 802.11ас (MCS0): 19 дБм
- 1 порт USB 2.0 - для подключения USB-устройств
- Габариты (Ш х В х Г) — 220 x 50 x 120 мм, настольное исполнение
- Питание. Внешний адаптер питания постоянного тока 12 B/2 А
- Потребляемая мощность не более 15 Вт
- Рабочий диапазон температур от +5 до +40 оС
- Относительная влажность до 80%
- ITU-T G.984.x - GPON
- ITU-T G.988 OMCI specification
- IEEE 802.1D
- IEEE 802.1Q
- IEEE 802.1P
- Поддержка TR-069
- Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
- Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
- Поддержка IPoE (DHCP-client и static)
- DHCP-сервер на стороне LAN
- Передача Multicast трафика по Wi-Fi
- Поддержка DNS (Domain Name System)
- Поддержка DynDNS (Dynamic DNS)
- Поддержка UPNP (Universal Plug and Play)
- Поддержка NAT (Network Address Translation)
- Поддержка NTP (Network Time Protocol)
- Поддержка механизмов качества обслуживания QoS
- Поддержка IGMP Snooping
- Поддержка IGMP Proxy
- Поддержка UPNP, SMB, FTP-alg, Print Server
- VLAN в соответствие с IEEE 802.1Q
- Ограничение скорости на портах
- FEC-кодирование
- В соответствии с TR-142:
- Удаленное управление по протоколу OMCI
- Удаленное управление по протоколу TR-069
- Локальное управление WEB/CLI
- Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP
1Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.
2Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.
Документация
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Блок питания
Руководство по установке и настройке
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания
Продление гарантийного обслуживания
Услуги, входящие в сертификат:
- Диагностика оборудования
- Бесплатный ремонт, если диагностирован гарантийный случай
- Платный ремонт, если диагностирован не гарантийный случай
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
На 1 год / до 2 лет / до 3 лет / до 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
- Гарантийное обслуживание является непрерывным
- Максимальный срок гарантийного обслуживания - 5 лет
Техническая поддержка 8x5
Техническая поддержка 8х5
Консультационные услуги по вопросам эксплуатации оборудования Eltex.
Способы обращения в техническую поддержку:
- Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
- Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
- «Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
Техническая поддержка 24x7
Техническая поддержка 24х7
Консультационные услуги по вопросам эксплуатации оборудования Eltex.
Способы обращения в техническую поддержку:
- Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
- Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
- «Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.
Тарифные пакеты
24x7
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
Отправка на подмену NBS*
*Next Business Shipping - на следующий день
*Next Business Shipping - на следующий день
Отправка на подмену NBS
Услуга по отправке оборудования на подмену на следующий рабочий день (next business day shipping) в случае выхода из строя оборудования
Услуги, входящие в сертификат:
- Отправка оборудования на подмену на время ремонта на следующий рабочий день
- Диагностика неисправного оборудования
- Бесплатный ремонт, если диагностирован гарантийный случай
- Платный ремонт, если диагностирован не гарантийный случай
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
- Сертификат приобретается только при наличии действующей стандартной/расширенной гарантии
Обучение в Академии Eltex
[NTU] 4-е способа обновить ПО абонентского терминала NTU / NTP
Обзор способов обновить ПО:
1) Через web-интерфейс:
В пункте меню Management / Update Software по кнопке "Обзор", выбрать нужный файл ПО, затем, кнопкой "Update Software" обновить ПО.
2) Через терминал LTP посредством протокола OMCI (для ПО терминла версии 3.х.):
Данный способ наименее рекомендуем, т.к. сам процесс обновления по OMCI крайне долгий до 20 минут и в это время у абонентов не работают услуги, как следствие абонент может ребутнуть ONT в надежде, что все "починится", процесс обновленя будет прерван, а ОНТ загрузится с последней работающей версией ПО.
Скопировать файл прошивки на терминл командой
copy tftp://192.168.1.4/ntu-rg-3.28.2.655.fw.bin fs://ont-firmware
где 192.168.1.4 - адрес tftp сервера;
ntu-rg-3.28.2.655.fw.bin - файл ПО.
tftp сервер должен быть доступен для терминала и на папку с фалом ПО должны быть установлены соответствующие права.
LTP-X# show firmware ont //посмотреть список загруженных файлов ПО для ОНТ
Команда на обновление ПО:
update ont 0/2 filename ntu-rg-3.28.2.655.fw.bin
где 0/2 - pon-port и ID нужной ОНТ, ntu-rg-3.28.2.655.fw.bin - файл ПО, заранее скопированный на терминал.
В течение 10-и минут ПО будет обновлено.
3) Через внутренний ACS терминала LTP:
для терминалов rev.B, rev.C.
LTP-X# acs //Перейти в режим конфигурирования ACS
(acs)firmware //Перейти в режим конфигурирования параметров ПО ONT
(acs-firmware)copy 192.168.16.26 ntp-rg-3.22.1.14.fw.bin //Указать адрес TFTP-сервера и имени файла ПО
(acs-firmware)show files //Просмотреть список загруженных файлов
(acs-firmware)show list //Просмотреть список профилей обновления
(acs-firmware)add firmware 1 //Добавить профиль обновления
(acs-firmware)firmware 1 //Перейти к редактированию профиля
(acs-firmware_config-fw id='1')show config //Просмотреть конфигурации профиля
(acs-firmware_config-fw id='1')set file ntp-rg-3.22.1.14.fw.bin //Установить файл ПО для данного профиля
(acs-firmware_config-fw id='1')add profile TEST //Добавить профиль конфигурации (соответствующий тем ONT, которые требуют обновления ПО). Список профилей доступен в разделе (acs-profile) по команде «show list»
4) Через telnet:
Зайти на онт по telnet и ввести:
tftp -g -t i -f <file.bin> <iphost.tftp.serverfolder>
где, <file.bin> - файл ПО
<iphost.tftp.serverfolder> - адрес tftp сервера и путь до файла.
пример: tftp -g -t i -f ntu-rg-3.28.2.655.fw.bin 192.168.1.101/tftpFiles
[NTU] Как настроить ONU (NTU-RG-1421G-WAC, NTU-2W, и подобные) в режиме маршрутизатора
Чтобы настроить ОНТ в режиме маршрутизатора, необходимо выполнить следующие шаги:
1) зайти на web интерфейс от имени пользователя admin.
2) В пункте меню Advanced Setup / WAN Service добавить wan сервис.
3) в настройках сервиса выбрать тип соединения PPPoE или IPoE, в зависимости от сехмы реализации сети.
3.1) при настройке пункта Network Address Translation Settings поставить галочку у опции Enable NAT
4) В пункте меню Advanced Setup / Mapping / WAN interfaces присоеденить, созданный интерфейс, к бриджу.
5) В пункте меню Advanced Setup / LAN / General Settings включить DHCP-сервер, опция Enable DHCP Server, по умолчанию включено.
6) Изменить заводской пароль для пользователя admin в пункте меню Management / Passwords. Предварительно рекомендуется ознакомиться с требованиями безопасности к паролю:
Требования безопасности к паролю
Пароль должен:
- Не входить в списки часто используемых паролей в интернете
- Содержать не менее 10 символов
- Содержать символы, набранные в разных регистрах;
- Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
- Не являться словом из словаря, сленга, диалекта, жаргона;
- Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)
[NTU] Как изменить заводской пароль для подключения к NTP-X, NTU-X?
Необходимо подключиться к WEB-интерфейсу NTP-X, NTU-X по IP-адресу 192.168.1.1, логин/пароль - user/user. Перейти в меню «Management/Passwords».
Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.
Требования безопасности к паролю
Пароль должен:
- Не входить в списки часто используемых паролей
- Содержать не менее 10 символов
- Содержать символы, набранные в разных регистрах;
- Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
- Не являться словом из словаря, сленга, диалекта, жаргона;
- Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)
[NTU]Как на NTP-X, NTU-X заблокировать доступ к определенному сайту?
Необходимо подключиться к WEB-интерфейсу NTP по IP-адресу 192.168.1.1, логин/пароль - user/user. Перейти во вкладку «Advanced Setup/Parental control/URL Filter».
Нажать кнопку «Add» для добавления новой записи.
[NTU] Как сделать сеть Wi-Fi скрытой?
Настройку необходимо производить через WEB браузер (например Internet Explorer, Opera или Mozilla Firefox).
- Необходимо подключиться к WEB - интерфейсу NTP по IP-адресу 192.168.1.1 логин/пароль - user/user.
- Перейти во вкладку Wireless - Basic.
- Выставить флаг напротив "Hide Access Point" и нажать кнопку "Apply/Save".
После этого Ваша сеть станет скрытой.
[NTU] Как сбросить устройства NTP-X, NTU-X к заводским настройкам?
Существует два способа сброса абонентских терминалов NTP-X / NTU-X к заводским настройкам.
1. Подключиться к WEB конфигуратору абонентского терминала. IP-адрес устройства 192.168.1.1, логин/пароль - user/user.
Во вкладке «Management/Settings/Restore Default» нажать кнопку «Restore Default Settings» и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
На данный товар не оставлено ни одного отзыва.
Будьте первым!
Будьте первым!
Порядок и способы оплаты оборудования
Оплата товара производится посредством банковского перевода для юр.лиц, и так же посредством наличного расчета курьеру или в офисе дилера.
После оформления заказа – вам на почту придет письмо с уведомлением и уникальным номером вашего заказа, после чего с вами свяжется наш менеджер для уточнения данных.
Доставка оборудования
После получения заявки менеджер Элтекс Коммуникации свяжется с Вами в течение 15-50 минут (в будние дни) для консультации по оборудованию и согласованию условий поставки (место, сроки и удобное время).
Доставка осуществляется по всей территории Российской Федерации. Возможно экспортное оформление для поставок в зарубежные страны.
Варианты доставки:
- Самовывоз со склада в Новосибирске: ул. Светлановская 50/2 скл. 8
- Самовывоз со склада в Москве: ул. Правды 8, к 27 офис 207
- Курьерская экспресс доставка по РФ до двери от 2 дней
- Доставка транспортными компаниями КСЕ/DHL/Деловые линии/Энергия от 3-5 дней
- Другим удобным для Вас способом.
- Для постоянных клиентов предусмотрены индивидуальные условия доставки.
Похожие товары
Новинка
1 GPON, 4 порта LAN Gigabit Ethernet, Wi-Fi (802.11a/b/g/n/ac/ax)
Индивидуальный заказ
1 GPON, 4 порта LAN Gigabit Ethernet, Wi-Fi (802.11a/b/g/n/ac)
1 GPON, 4x1Гбит/с, Wi-Fi 802.11 a/n/ac, "Умный дом", Z-Wave модуль
WAN:1XGPON
LAN: 1Х1G, 1X100Mb
Wi-Fi: 802.11b/g/
LAN: 1Х1G, 1X100Mb
Wi-Fi: 802.11b/g/
Новинка
1 порт GPON
1x10/100/1000BASE-T (RJ-45)
1x10/100/1000BASE-T (RJ-45)
Сопутствующее оборудование
Модульное станционное оборудование (OLT)
от 8 до 128 портов GPON
до 8 192 ONT
от 8 до 128 портов GPON
до 8 192 ONT
Снят
1 GPON, 2 LAN , CaTV
Снят
1 GPON, 4 LAN, 2 FXS, 2 USB, Wi-Fi 802.11b/g/n
