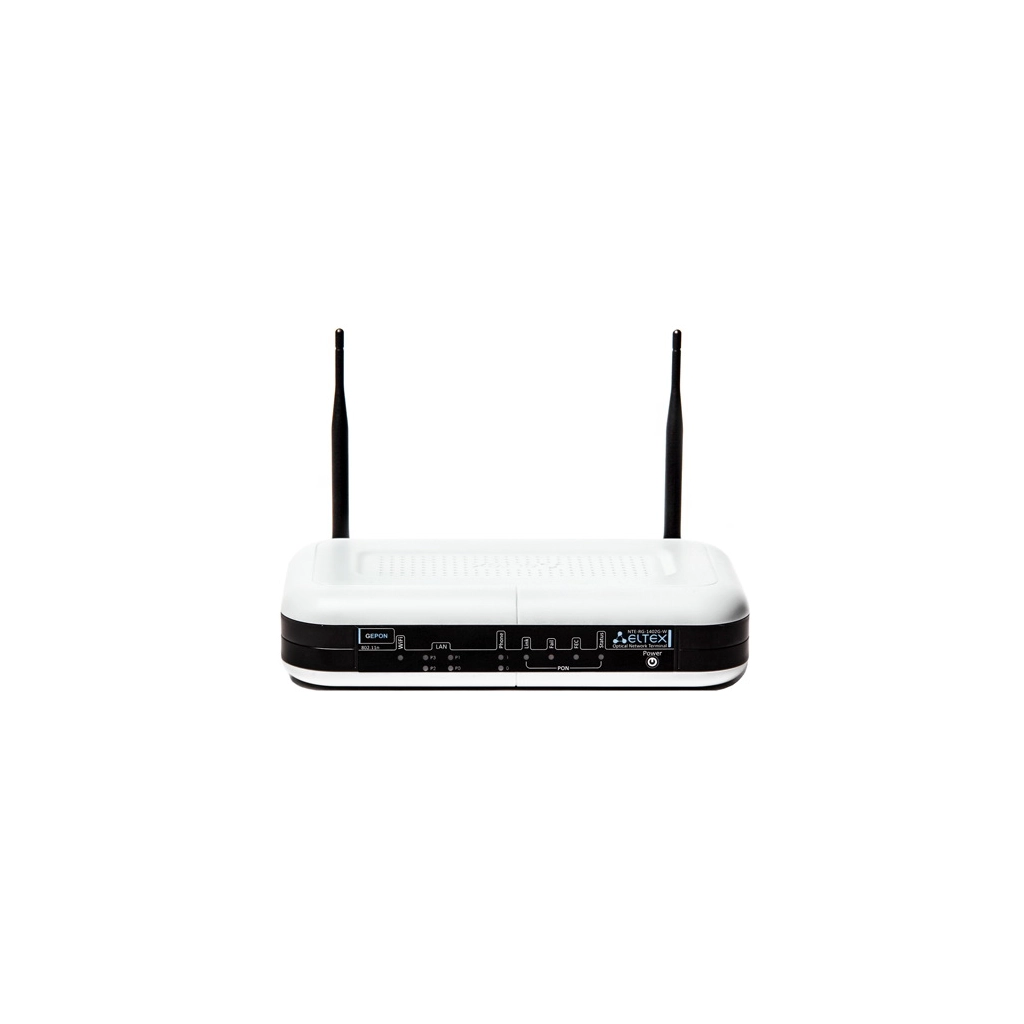

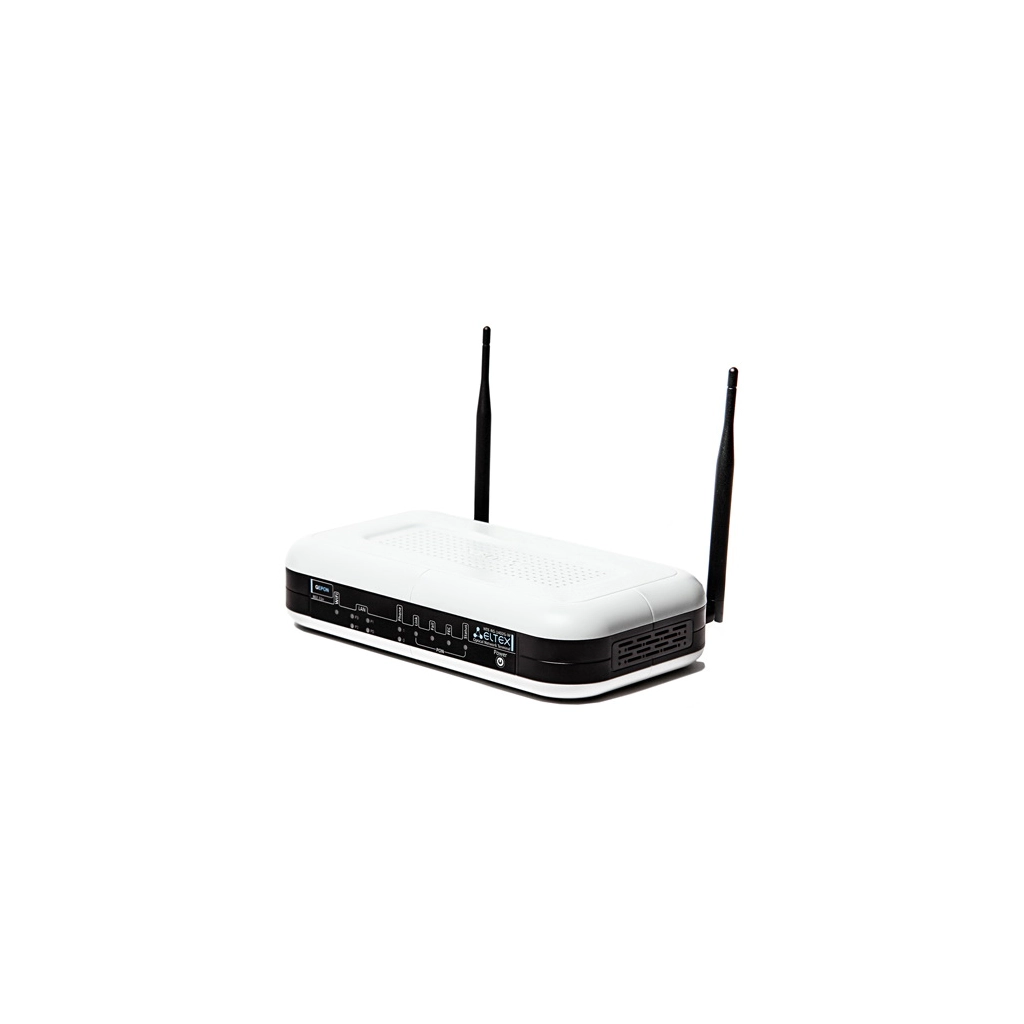

NTE-RG-1402GC-W Eltex Абонентский терминал

Снят с производства
Артикул:

NTE-RG-1402GC-W

Абонентский терминал (ONT): 1 порт GPON и 4 порта Ethernet 10/100/1000 Base-T(RJ-45). 2 порта FXS, 1 порт USB, два приемо-передатчика Wi-Fi IEEE 802.11b/g/n и RF-разъем (CaTV)

Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 28 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Бринева Анна
Дежурный сегодня
Бринева Анна

Общие параметры NTE-RG-1402GC-W Eltex

Технология PON TurboGEPON
Тип оборудования PON ONU
Количество портов LAN (ONU) 4
FXS (ONU) 2
CaTV (ONU) да
Wi-Fi 2,4 ГГц
Умный дом нет
В реестре Минпромторга (ТОРП) Нет

NTE-RG1402GC-W - это универсальный абонентский терминал TurboGEPON.

NTE-RG1402GС-W имеет 4 порта LAN, при этом обеспечивает скорость маршрутизации до 1Гбит/с. Интерфейс Wi-Fi поддерживает стандарты 802.11b/g/n

Доступ к телефонии реализован на базе протокола SIP.

Встроенный RF-модуль обеспечивает вывод сигнала аналогового ТВ на антенный разъем.

Вся линейка ONT Eltex



WAN

LAN

FXS

USB

RF

Wi-Fi

NTE-2 (B+)

1xTurboGEPON (B+)

100M Eth + 1G Eth

-

-

-

-

NTE-2C

1xTurboGEPON (A+)

100M Eth + 1G Eth

-

-

есть

-

NTE-RG-1402G-W

1xTurboGEPON (A+)

4x1G Eth

2

1

-

802.11b/g/n

NTE-RG-1402GC-W

1xTurboGEPON (A+)

4x1G Eth

2

1

есть

802.11b/g/n


Параметры интерфейса PON
  • 1 порт TurboGEPON
  • Соответствие FSAN Class B+
  • Тип разъема - SC/APC
  • Среда передачи -  оптоволоконный кабель SMF- 9/125, G.652
  • Коэффициент разветвления - до 1:64
  • Максимальная дальность - 20 км
  • Передатчик: 1310 nm DFB Upstream CW Mode Digital Transmitter
    • Data Rate: 1244 Mbps
    • Avarage Launch Power: +0.5...+5 dBm
    • Spectral Width (RMS): -20 dB 1 nm
  • Приемник: 1490 nm APD-TIA Downstream CW Mode Digital Reciever
    • Data Rate: 2488 Mb/s
    • Receiver Sensitivity: -28 dBm with BER better than or equal to 1.0x10-10
    • Receiver Optical Overload: -4 dBm
  • Приемник CaTV: 1550nm Downstream Linear CATV Video Receiver
    • Optical Input Power: -8..+2 dBm
    • Compound Second Order (CSO): -55 dB
    • Compound Triple Beat (CTB): -55 dB
    • Carrier to Noise Ratio (CNR): 46 dB
    • RF Bandwidth: 47 to 870MHz
    •  RF Output: 17dBmV / ch with 4dB positive tilt
    • RF Output Impedance: 75Ω
Параметры интерфейсов LAN
  • 4 порта Ethernet 10/100/1000 Base-T (RJ-45)
Параметры интерфейсов FXS
  • 2 порта FXS
  • Поддержка протокола SIP
  • Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
  • Передача факса: G.711, T.38
  • Сопротивление шлейфа до 2 кОм
  • Прием набора импульсный/частотный (DTMF)
  • Выдача Caller ID
Параметры беспроводного модуля
  • Стандарты 802.11 b/g/n
  • Безопасность беспроводного соединения: WEP, WPA, WPA2
  • Частотный диапазон 2400 ~ 2483,5 МГц
  • Модуляция PSK/CCK, DBPSK, DQPSK, OFDM
    Скорость беспроводного соединения¹
    - 802.11b: 1, 2, 5.5 ,11, 6, 9, 12 , 18, 24, 36, 48, 54
    - 802.11g (20 МГц BW): 130, 117, 104, 78, 52, 39, 26, 13
    - 802.11n(40 МГц BW): 270, 243, 216, 162, 108, 81, 54, 27
    Максимальная выходная мощность передатчика²
    - 802.11b (11 Mbps): 17дБм +/-1.5дБм
    - 802.11g (54 Mbps): 15дБм +/-1.5дБм
    - 802.11gn (MCS 7): 14,5 дБм +/-1.5дБм
Параметры интерфейса USB
  • 1 порт USB 2.0 - для подключения USB-устройств
Физические характеристики и условия окружающей среды
  • Габариты - 218x120x49 мм, настольное исполнение
  • Напряжение питания адаптера - 220В/12В
  • Потребляемая мощность - не более 24 Вт
  • Рабочий диапазон температур от +5° до +40° С
  • Относительная влажность до 80%
Поддержка стандартов
  • IEEE 802.3ah - Ethernet in the First Line
  • IEEE 802.3u 100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet
  • IEEE 802.3z 1000BASE-X GigabitEthernet по оптическому волокну
  • IEEE 802.3x поддержка полнодуплексной связи
  • IEEE 802.3ad агрегация каналов
  • IEEE 802.1d STP
  • IEEE 802.1w Rapid STP
  • IEEE 802.1Q VLAN
  • IEEE 802.1p IGMP
Функциональные характеристики
  • Поддержка TR-069
  • Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
  • Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
  • Поддержка IPoE (DHCP-client и static)
  • DHCP-сервер на стороне LAN
  • Передача Multicast трафика по Wi-Fi
  • Поддержка DNS (Domain Name System)
  • Поддержка DynDNS (Dynamic DNS)
  • Поддержка UPNP (Universal Plug and Play)
  • Поддержка NAT (Network Address Translation)
  • Поддержка NTP (Network Time Protocol)
  • Поддержка механизмов качества обслуживания QoS
  • Поддержка IGMP Snooping
  • Поддержка IGMP Proxy
  • VLAN в соответствие с IEEE 802.1Q
Поддержка функций безопасности
  • Ограничение скорости на портах
  • FEC кодирование
Конфигурирование и мониторинг
  • В соответствии с TR-142:
    • Удаленное управление по протоколу TR-069
    • Локальное управление WEB/CLI
  • Удаленное управление по протоколу OAM
  • Обновление программного обеспечения: TR-069, HTTP, TFTP
¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n. реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могут влиять факторы окружающей среды.
² Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.
Блок питания
Блок питания
Руководство по установке и настройке
Руководство по установке и настройке
Провод заземления
Провод заземления
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания, NTE-RG-1402GC-W (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
[ для нового оборудования ]
до 2 лет +15% от цены оборудования
EW-NTE-RG-1402GC-W-2Y
до 3 лет +25% от цены оборудования
EW-NTE-RG-1402GC-W-3Y
до 5 лет +40% от цены оборудования
EW-NTE-RG-1402GC-W-5Y
Продление гарантийного обслуживания, NTE-RG-1402GC-W (используется при покупке для ранее приобретенного оборудования)
[ для уже купленного оборудования ]
на 1 год +12% от цены оборудования
EW-NTE-RG-1402GC-W-1Y
Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - NTE-RG-1402GC-W - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
1 год +6% от цены оборудования
SC-NTE-RG-1402GC-W-B-1Y
3 года +15% от цены оборудования
SC-NTE-RG-1402GC-W-B-3Y
5 лет +32% от цены оборудования
SC-NTE-RG-1402GC-W-B-5Y
Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, NTE-RG-1402GC-W (услуга оказывается при наличии действующей гарантии)
1 год +30% от цены оборудования
NBS-NTE-RG-1402GC-W-1Y
3 годa +75% от цены оборудования
NBS-NTE-RG-1402GC-W-3Y
5 лет +93,75% от цены оборудования
NBS-NTE-RG-1402GC-W-5Y
Обучение в Академии Eltex
Базовый курс Академии Eltex: Использование коммутаторов Eltex
Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
[NTE] Как сбросить NTE-RG к заводским настройкам?
Рекомендации по сбросу настроек:

NTE-RG1402G-W

Существует два способа сброса NTE-RG-1402G-W к заводским настройкам.

  1. Подключиться к Web-интерфейсу устройства по адресу 192.168.0.1 login - user , password- user .Перейти во вкладку "Система/Конфигурация/Сброс к заводским настройкам" и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
  2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.



NTE-RG-1402G-W Rev B

Существует два способа сброса NTE-RG-1402G-W Rev B к заводским настройкам.

  1. Подключиться к Web-интерфейсу устройства по адресу 192.168.0.1 login - user , password- user . Перейти во кладку "Management/Restore Default/Restore Default Settings" и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
  2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

Источник:
docs.eltex-co.ru

[NTE] Как изменить заводской пароль для NTE-RG1402G-W:rev.B?
Необходимо подключиться к WEB-интерфейсу NTE-RG1402G-W:rev.B по IP-адресу 192.168.0.1, логин/пароль - user/user.

Перейти в меню «Management/Passwords». Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.

Источник:
docs.eltex-co.ru

[NTE] Как настроить проброс портов через NAT на NTE-RG?
Рекомендуемый порядок действий:
  • подключиться web-браузером к NTE-RG.
  • необходимо зайти в меню «Сеть-Правила NAT».


  • нажать кнопку "Новое правило" и заполнить правило для проброса портов, к примеру для Torrent.


  • IP-адрес LAN - в этом поле необходимо указать IP-адрес локальной машины, на которую необходимо пробросить порты.
  • для р2р делается аналогично, только создается 2 правила -  для порта TCP 1234, а потом еще одно правило для порта UDP 1235.





  • после добавления всех правил, таблица правил NAT выглядит следующим образом:


Важно!

После создания правил обязательно выполнить применение конфигурации (кнопка "Применить изменения") и последующую перезагрузку устройства.

Перед тем как проверить проброшены ли порты, отключите firewall на ПК.

Источник:
docs.eltex-co.ru

[NTE] Как обновить программное обеспечение на NTE-RG1402G-W:rev.B?
Для обновления программного обеспечения NTE-RG1402G-W:rev.B необходимо перейти в раздел "Management / Update Software", указать путь к файлу «filename.bin» и  нажать кнопку "Update Software".

После загрузки ПО, устройство автоматически перезагрузится.

Источник:
docs.eltex-co.ru
