ONT серии NTU – высокопроизводительные многофунк-циональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету. Кроме того, абонентские терминалы серии NTU-RG дают возможность операторам предоставлять пользователям широкий набор услуг и возможностей для работы в локальной сети.

Технология PON
Технология PON - одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Универсальные устройства
Встроенный гигабитный маршрутизатор на 4 порта 10/100/1000Base-T позволяет организовать высокоскоростное соединение устройств в сети. Порт FXS позволяет пользоваться услугами IP-телефонии. Порт USB может использоваться для подключения USB-устройств (USB-флеш-накопитель, внешний HDD, принтер).
Контроллер для системы “Умный дом”
В состав устройств входит контроллер для “Умного дома”, поддерживающий работу с датчиками и устройствами.

Предоставляемые услуги

высокоскоростной доступ в интернет
потоковое видео/ High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
IP-телефония
развлекательные и обучающие программы “on-line”
управление системой “Умный дом”

Варианты применения

подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Преимущества технологии EasyMesh

Сетевой интеллект: самоорганизующаяся и самооптимизирующаяся сеть собирает информацию и реагирует на сетевые условия для обеспечения максимальной производительности
Эффективная балансировка нагрузки: позволяет устройствам перемещаться к лучшему соединению и избегать помех
Масштабируемость: позволяет добавлять точки доступа Wi-Fi EasyMesh от нескольких вендоров

Беспроводное подключение
Абонентские маршрутизаторы NTU-RG поддерживают стандарт 802.11ac, что обеспечивает скорость передачи данных до 1733 Мбит/с и позволяет доставлять современные высокоскоростные сервисы клиентскому оборудованию по беспроводной сети. Два встроенных контроллера Wi-Fi сети позволяют обеспечить работу устройства одновременно в двух частотных диапазонах - 2.4 ГГц и 5 ГГц.

Параметры интерфейса PON

1 порт GPON
Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
Тип разъема - SC/APC
Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
Максимальная дальность - 20 км
Передатчик: POC лазер (DFB), импульсный режим генерации, длины волны 1310 нм
- Скорость передачи данных: 1244 Мбит/с
- Средняя выходная мощность +0,5..+5 дБм
- Ширина спектральной линии 1 нм (-20 дБ)
Приемник: APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
- Скорость передачи данных: 2488 Мбит/с
- Чувствительность приемника -28 дБм, BER≤1.0x10
- Оптическая перегрузка приемника -8 дБм

Параметры интерфейсов LAN

4 порта Ethernet 10/100/1000 BASE-T (RJ-45)

Параметры беспроводного модуля

Стандарты 802.11 a/b/g/n/ac
Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850 МГц
Поддержка EasyMesh
Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band)
Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM

Рабочие каналы

802.11b/g/n: 1-13
802.11a/n/ac: 36-64, 132-165

Скорость беспроводного соединения¹

802.11b: 1; 2; 5,5 и 11 Мбит/с
802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
802.11n: 150 Мбит/c (канал 20 Мгц), 300 Мбит/с (канал 40 Мгц)
802.11ac: 1733 Мбит/c (канал 80 МГц)

Максимальная выходная мощность передатчика²
2.4 ГГц:

802.11b (11 Mbps): 18 дБм
802.11g (54 Mbps): 16 дБм
802.11n (MCS7): 16 дБм
802.11n (MCS0): 18 дБм

5 ГГц:

802.11ac (MCS7): 18 дБм
802.11ас (MCS0): 20 дБм

Параметры интерфейса USB

1 порт USB 2.0

Интерфейс “Умный дом”

Радиоинтерфейс для управления системой “Умный дом”

Физические характеристики и условия окружающей среды

Габариты (Ш × В × Г): 234 x 34 x 133 мм, настольное исполнение, возможность крепления на стену
Питание. Внешний адаптер питания постоянного тока 12 B/2 А
Потребляемая мощность не более 18 Вт
Рабочий диапазон температур от +5 до +40 С
Относительная влажность до 80%

Функциональные характеристики

Поддержка TR-069
Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
Поддержка IPoE (DHCP-client и static)
DHCP-сервер на стороне LAN
Передача Multicast трафика по Wi-Fi
Поддержка DNS (Domain Name System)
Поддержка DynDNS (Dynamic DNS)
Поддержка UPNP (Universal Plug and Play)
Поддержка NAT (Network Address Translation)
Поддержка NTP (Network Time Protocol)
Поддержка механизмов качества обслуживания QoS
Поддержка IGMP Snooping
Поддержка IGMP Proxy
Поддержка UPNP, SMB, FTP/FTP-alg, Print Server,
VLAN в соответствии с IEEE 802.1Q

Поддержка функций безопасности

Ограничение скорости на портах
FEC кодирование

Конфигурирование и мониторинг

В соответствии с TR-142:
- Удаленное управление по протоколу OMCI
- Удаленное управление по протоколу TR-069
Локальное управление WEB
Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

Поддержка стандартов

ITU-T G.984.x - GPON
ITU-T G.988 OMCI specification
IEEE 802.1D
IEEE 802.1Q
IEEE 802.1P

¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. реальная пропускная способность может отличаться. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могут влиять факторы окружающей среды.
²Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.

Документация

Руководство пользователя. Версия ПО 2.5.9

PDF / 7 Mb

Предыдущие версии

Руководство пользователя. Версия ПО 2.5.8

PDF / 7 Mb

Руководство пользователя. Версия ПО 2.5.7

PDF / 7 Mb

Описание

Краткое техническое описание

PDF / 2 Mb

Предыдущие версии

Краткое техническое описание

PDF / 2 Mb

Краткое техническое описание

PDF / 2 Mb

Программное обеспечение

ntu-rg-544x-2.5.9-build32.fw.zip (дата публикации: 12.05.2023)

ZIP / 16 Mb

Release notes. Версия ПО 2.5.9 (дата публикации: 11.05.2023)

PDF / 197 Kb

Предыдущие версии

ntu-rg-544x-2.5.8-build1065.fw.zip

ZIP / 16 Mb

Release notes. Версия ПО 2.5.8

PDF / 196 Kb

ntu-rg-544x-2.5.7-build1045.fw.zip

ZIP / 16 Mb

Release notes. Версия ПО 2.5.7

PDF / 194 Kb

Сертификаты

Приказ Минпромторга России от 21.06.2023 №2245 о присвоении и подтверждении ТКО статуса ТОРП

Предыдущие версии

Приказ Минпромторга РФ №2697 о присвоении статуса ТКО отечественного производства

PDF / 1 Mb

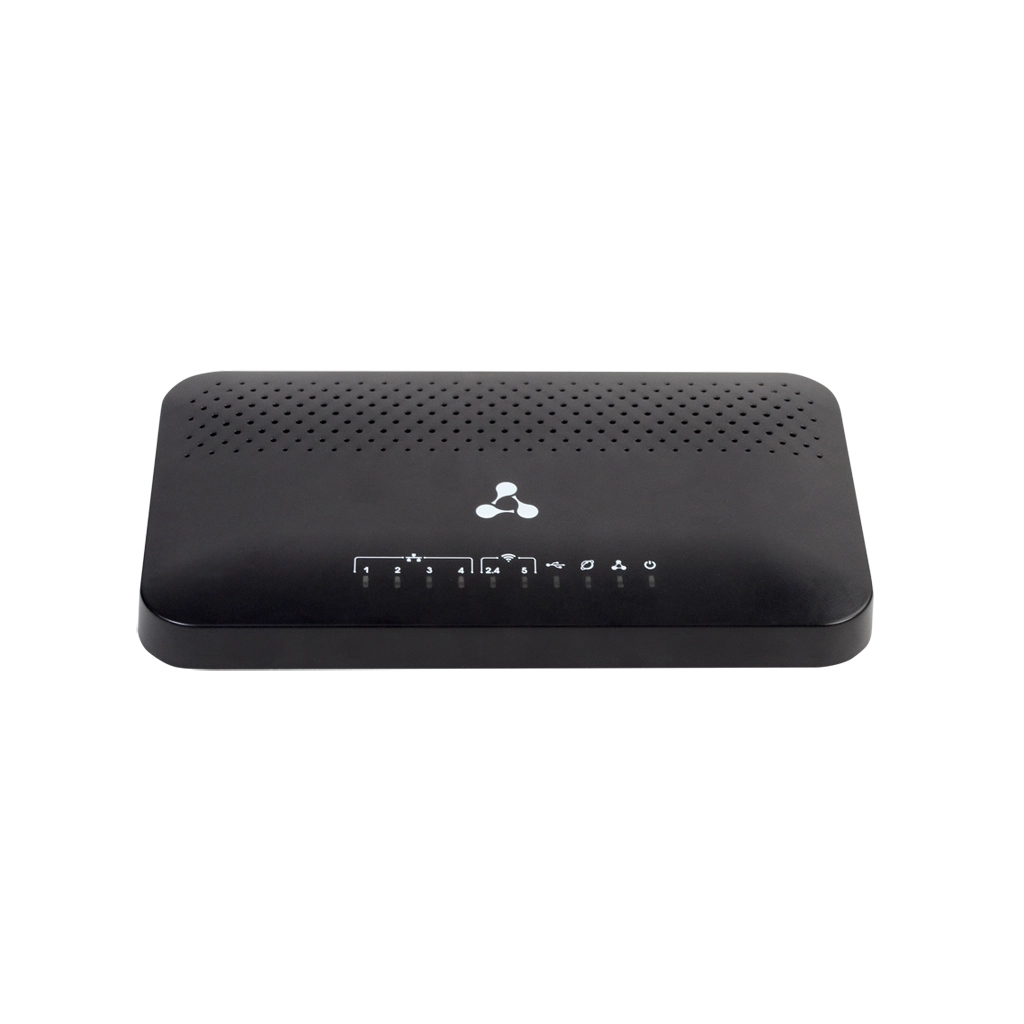

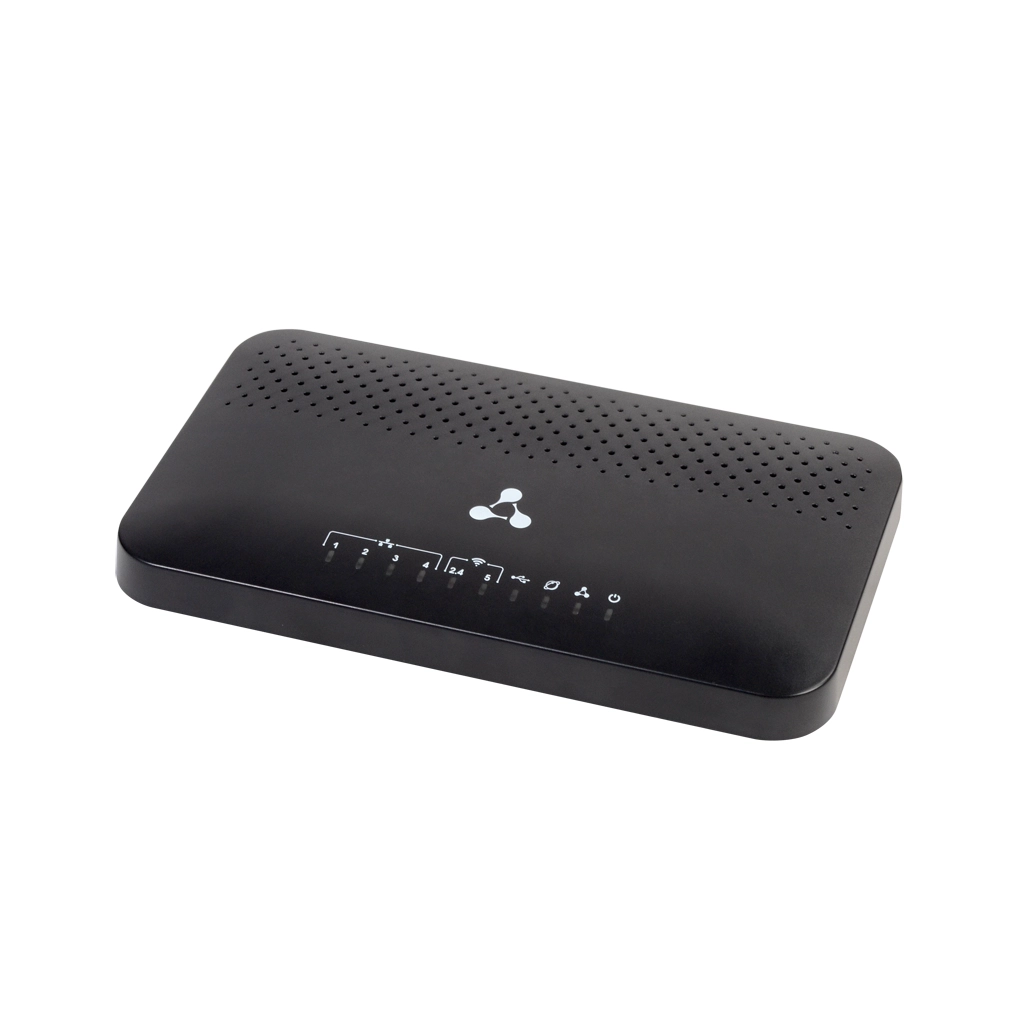

NTU-RG-5440G-WZ rev.B

NTU-RG-5440G-WZ rev.B, 1 порт PON,4 порта LAN 10/100/1000Base-T, 1xUSB, Wi-Fi (802.11n, 2*2 - 300Мбит/с - 2.4ГГц + 802.11ac, 4*4 - 1733Мбит/с-5ГГц), Z-Wave модуль

ACS

Блок питания

Руководство по установке и настройке

Провод заземления

Сертификаты на гарантию, замену, техподдержку

Скачать регламенты

Продление гарантийного обслуживания, NTU-RG-5440G-WZ rev.B (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)

[ для нового оборудования ]

до 2 лет +15% от цены оборудования
EW-NTU-RG-5440G-WZ rev.B-2Y

до 3 лет +25% от цены оборудования
EW-NTU-RG-5440G-WZ rev.B-3Y

до 5 лет +40% от цены оборудования
EW-NTU-RG-5440G-WZ rev.B-5Y

Продление гарантийного обслуживания, NTU-RG-5440G-WZ rev.B (используется при покупке для ранее приобретенного оборудования)

[ для уже купленного оборудования ]

на 1 год +12% от цены оборудования
EW-NTU-RG-5440G-WZ rev.B-1Y

Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - NTU-RG-5440G-WZ rev.B - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)

1 год +6% от цены оборудования
SC-NTU-RG-5440G-WZ rev.B-B-1Y

3 года +15% от цены оборудования
SC-NTU-RG-5440G-WZ rev.B-B-3Y

5 лет +32% от цены оборудования
SC-NTU-RG-5440G-WZ rev.B-B-5Y

Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, NTU-RG-5440G-WZ rev.B (услуга оказывается при наличии действующей гарантии)

1 год +30% от цены оборудования
NBS-NTU-RG-5440G-WZ rev.B-1Y

3 годa +75% от цены оборудования
NBS-NTU-RG-5440G-WZ rev.B-3Y

5 лет +93,75% от цены оборудования
NBS-NTU-RG-5440G-WZ rev.B-5Y

Обучение в Академии Eltex

[NTU] 4-е способа обновить ПО абонентского терминала NTU / NTP

Обзор способов обновить ПО:

1) Через web-интерфейс:

В пункте меню Management / Update Software по кнопке "Обзор", выбрать нужный файл ПО, затем, кнопкой "Update Software" обновить ПО.

2) Через терминал LTP посредством протокола OMCI (для ПО терминла версии 3.х.):

Данный способ наименее рекомендуем, т.к. сам процесс обновления по OMCI крайне долгий до 20 минут и в это время у абонентов не работают услуги, как следствие абонент может ребутнуть ONT в надежде, что все "починится", процесс обновленя будет прерван, а ОНТ загрузится с последней работающей версией ПО.

Скопировать файл прошивки на терминл командой

copy tftp://192.168.1.4/ntu-rg-3.28.2.655.fw.bin fs://ont-firmware

где 192.168.1.4 - адрес tftp сервера;
ntu-rg-3.28.2.655.fw.bin - файл ПО.
tftp сервер должен быть доступен для терминала и на папку с фалом ПО должны быть установлены соответствующие права.

LTP-X# show firmware ont //посмотреть список загруженных файлов ПО для ОНТ

Команда на обновление ПО:

update ont 0/2 filename ntu-rg-3.28.2.655.fw.bin

где 0/2 - pon-port и ID нужной ОНТ, ntu-rg-3.28.2.655.fw.bin - файл ПО, заранее скопированный на терминал.

В течение 10-и минут ПО будет обновлено.

3) Через внутренний ACS терминала LTP:

для терминалов rev.B, rev.C.

LTP-X# acs //Перейти в режим конфигурирования ACS
(acs)firmware //Перейти в режим конфигурирования параметров ПО ONT
(acs-firmware)copy 192.168.16.26 ntp-rg-3.22.1.14.fw.bin //Указать адрес TFTP-сервера и имени файла ПО
(acs-firmware)show files //Просмотреть список загруженных файлов
(acs-firmware)show list //Просмотреть список профилей обновления
(acs-firmware)add firmware 1 //Добавить профиль обновления
(acs-firmware)firmware 1 //Перейти к редактированию профиля
(acs-firmware_config-fw id='1')show config //Просмотреть конфигурации профиля
(acs-firmware_config-fw id='1')set file ntp-rg-3.22.1.14.fw.bin //Установить файл ПО для данного профиля
(acs-firmware_config-fw id='1')add profile TEST //Добавить профиль конфигурации (соответствующий тем ONT, которые требуют обновления ПО). Список профилей доступен в разделе (acs-profile) по команде «show list»

4) Через telnet:

Зайти на онт по telnet и ввести:

tftp -g -t i -f <file.bin> <iphost.tftp.serverfolder>

где, <file.bin> - файл ПО
<iphost.tftp.serverfolder> - адрес tftp сервера и путь до файла.

пример: tftp -g -t i -f ntu-rg-3.28.2.655.fw.bin 192.168.1.101/tftpFiles

Источник:
docs.eltex-co.ru

[NTU] Как настроить ONU (NTU-RG-1421G-WAC, NTU-2W, и подобные) в режиме маршрутизатора

Чтобы настроить ОНТ в режиме маршрутизатора, необходимо выполнить следующие шаги:

1) зайти на web интерфейс от имени пользователя admin.

2) В пункте меню Advanced Setup / WAN Service добавить wan сервис.

3) в настройках сервиса выбрать тип соединения PPPoE или IPoE, в зависимости от сехмы реализации сети.

3.1) при настройке пункта Network Address Translation Settings поставить галочку у опции Enable NAT

4) В пункте меню Advanced Setup / Mapping / WAN interfaces присоеденить, созданный интерфейс, к бриджу.

5) В пункте меню Advanced Setup / LAN / General Settings включить DHCP-сервер, опция Enable DHCP Server, по умолчанию включено.

6) Изменить заводской пароль для пользователя admin в пункте меню Management / Passwords. Предварительно рекомендуется ознакомиться с требованиями безопасности к паролю:

Требования безопасности к паролю

Пароль должен:

Не входить в TOP-200 часто используемых паролей
Содержать не менее 10 символов
Содержать символы, набранные в разных регистрах;
Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
Не являться словом из словаря, сленга, диалекта, жаргона;
Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

Источник:
docs.eltex-co.ru

[NTU] Как изменить заводской пароль для подключения к NTP-X, NTU-X?

Необходимо подключиться к WEB-интерфейсу NTP-X, NTU-X по IP-адресу 192.168.1.1, логин/пароль - user/user. Перейти в меню «Management/Passwords».

Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.

5_0 (1).png

Требования безопасности к паролю

Пароль должен:

Не входить в TOP-200 часто используемых паролей
Содержать не менее 10 символов
Содержать символы, набранные в разных регистрах;
Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
Не являться словом из словаря, сленга, диалекта, жаргона;
Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

Источник:
docs.eltex-co.ru

[NTU]Как на NTP-X, NTU-X заблокировать доступ к определенному сайту?

Необходимо подключиться к WEB-интерфейсу NTP по IP-адресу 192.168.1.1, логин/пароль - user/user. Перейти во вкладку «Advanced Setup/Parental control/URL Filter».

Нажать кнопку «Add» для добавления новой записи.

В открывшемся окне необходимо указать порт и сайт, к которому будет закрыт доступ.

Источник:
docs.eltex-co.ru

[NTU] Как сделать сеть Wi-Fi скрытой?

Настройку необходимо производить через WEB браузер (например Internet Explorer, Opera или Mozilla Firefox).

Необходимо подключиться к WEB - интерфейсу NTP по IP-адресу 192.168.1.1 логин/пароль - user/user.
Перейти во вкладку Wireless - Basic.
Выставить флаг напротив "Hide Access Point" и нажать кнопку "Apply/Save".

После этого Ваша сеть станет скрытой.

Источник:
docs.eltex-co.ru

[NTU] Как сбросить устройства NTP-X, NTU-X к заводским настройкам?

Существует два способа сброса абонентских терминалов NTP-X / NTU-X к заводским настройкам.

1. Подключиться к WEB конфигуратору абонентского терминала. IP-адрес устройства 192.168.1.1, логин/пароль - user/user.

Во вкладке «Management/Settings/Restore Default» нажать кнопку «Restore Default Settings» и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

Источник:
docs.eltex-co.ru
