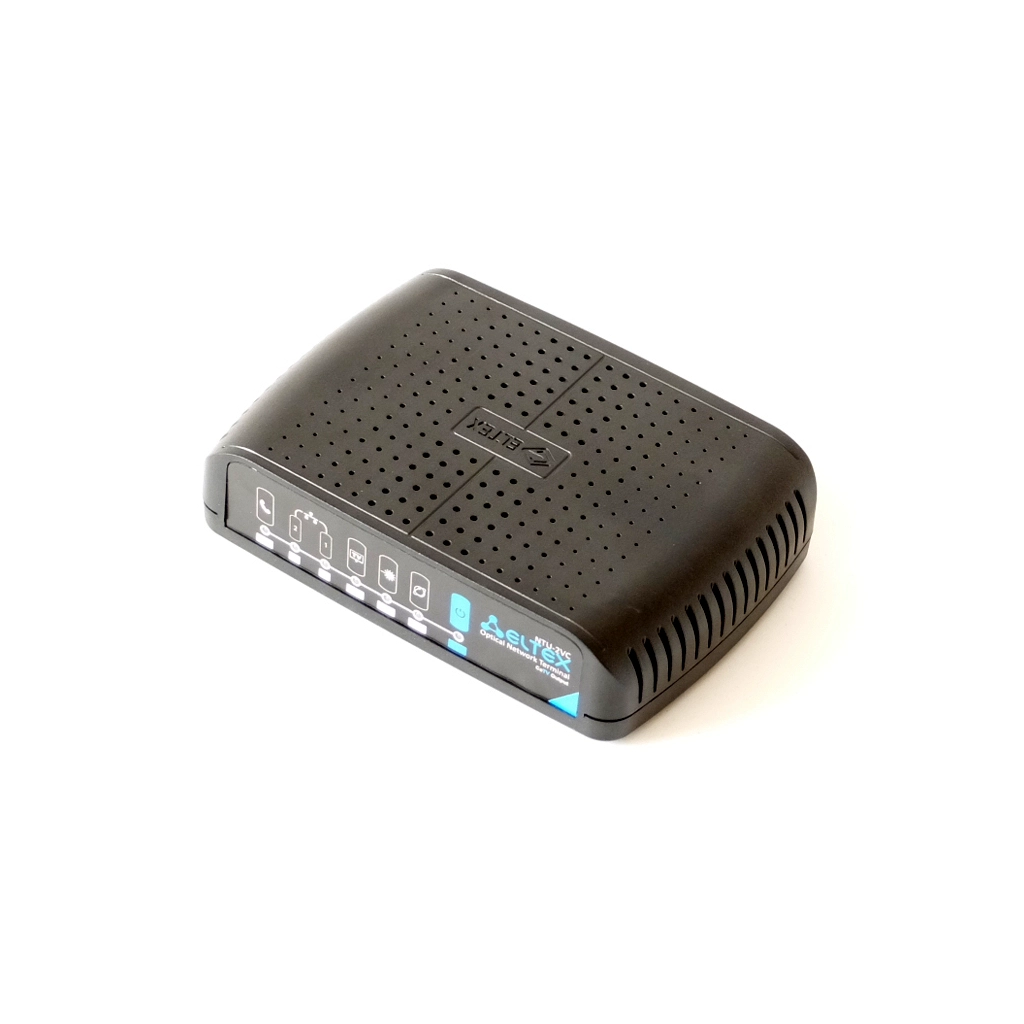

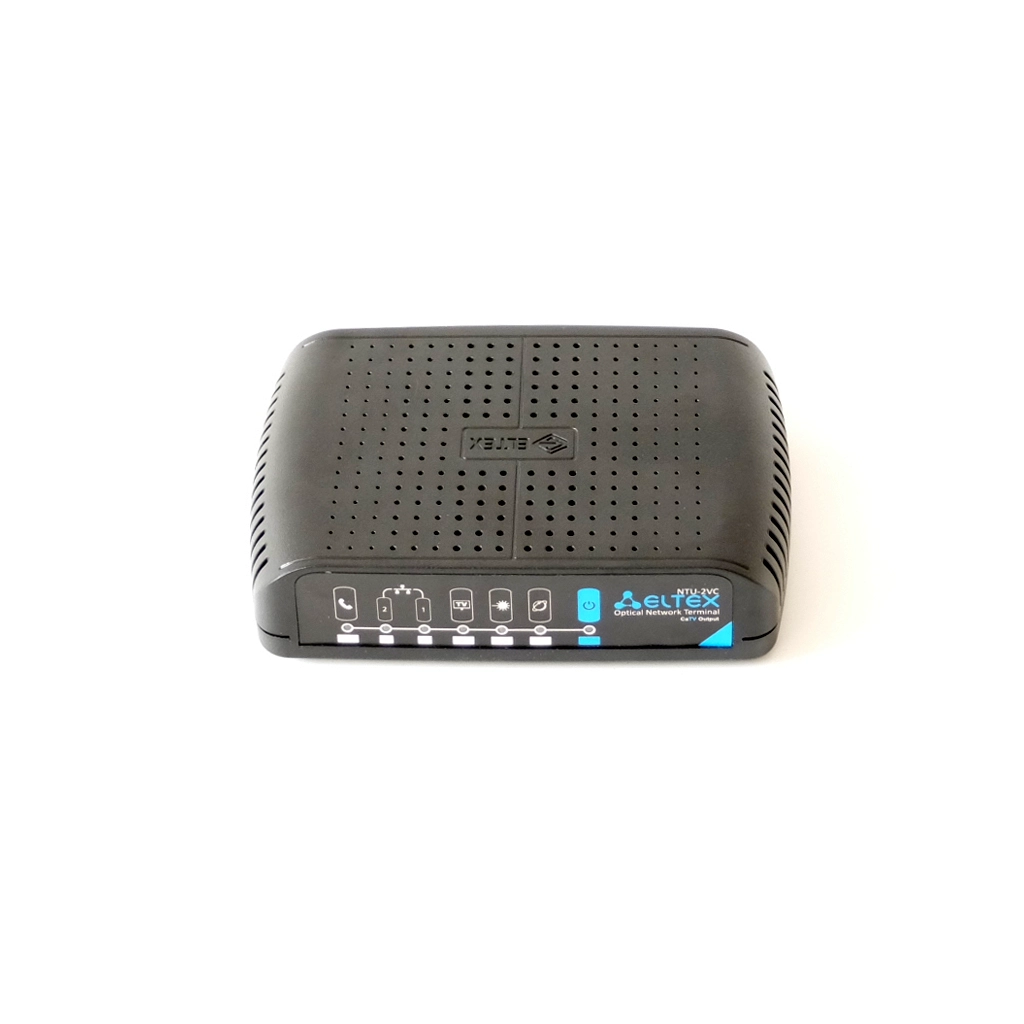

NTU-2VC Eltex Абонентский терминал

Eltex
Снят с производства

Кабельное телевидение, интернет, телефония средствами одного терминала: 1 порт GPON, 2 порта LAN, 1 FXS. Снижена оптовая цена.

Доступен к заказу
Возраст: 35 лет
Офис: Новосибирск
Выполненные проекты:
  • Проект по сопровождение сдачи СОРМ для Акционерного общества Ижевский Электромеханический Завод "Купол" Замена коммутаторов доступа в Акционерном обществе "Особое Конструкторское Бюро Московского Энергетического Института"
  • Подбор и поставка оборудования по созданию сетей для Акционерного общества "Конструкторское Бюро "Кунцево" Проект по созданию локальной системы оповещения населения «Гидротехнические сооружения обогатительной фабрики АО «Урупский ГОК»
Трифонов Артем
Дежурный сегодня
Трифонов Артем

Общие параметры NTU-2VC Eltex

Технология PON GPON
Тип оборудования PON ONU
Количество портов LAN (ONU) 2
FXS (ONU) 1
CaTV (ONU) Да
Wi-Fi Нет
Умный дом Нет
Статус Минпромторг Нет
Поддержка EasyMesh Нет

Габариты и вес

Размер коробки ШхВхГ, мм 290 x 60 x 150
Вес брутто, кг 0.64

Основные характеристики NTU-2

  • 1 порт GPON, тип разъема SC/APC
  • 2 порта LAN 10/100/1000Base-T
  • 1 порт FXS, VoIP на базе протокола SIP
  • Самый бюджетный вариант ONT c CaTV в линейке Eltex
  • Полное управление услугами со станционной стороны

Краткое описание

терминал NTU-2VC обновленная версия терминал снятого с производства NTP-2C. Аппаратная часть устройства переведена на новые чипы, снижена себестоимость устройства.

Предоставляемые услуги

  • высокоскоростной доступ в интернет
  • потоковое видео/ High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
  • кабельное телевидение (CaTV)
  • IP-телефония
  • развлекательные и обучающие программы “on-line”



Варианты применения

подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Комфортная гарантия и поддержка Узнать больше

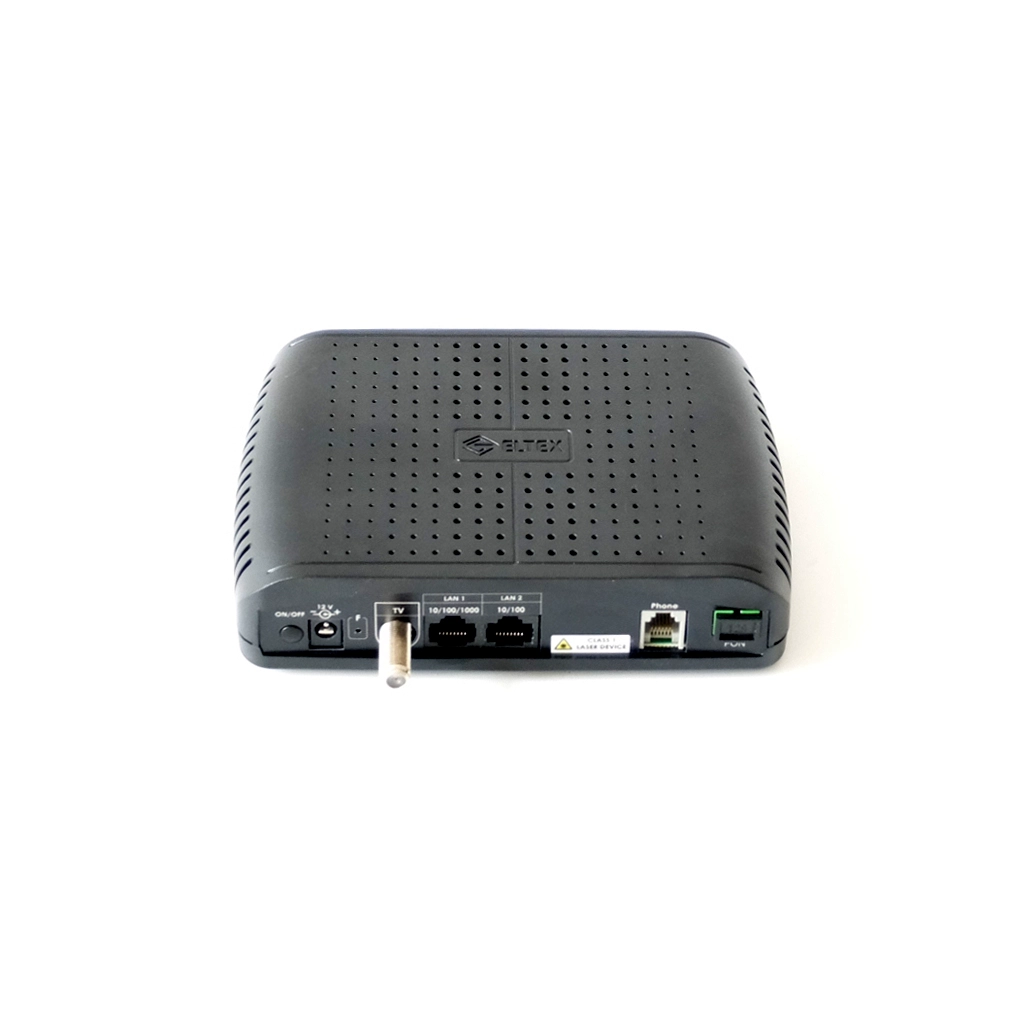

Интерфейсы
  • 1 x GPON WAN
  • 1 x 100M + 1x1G LAN
  • 1 х FXS
  • 1 х RF
Параметры интерфейса PON
  • 1 порт GPON
  • Соответствие  ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
  • Тип разъема - SC/APC
  • Среда передачи -  оптоволоконный кабель SMF -  9/125, G.652
  • Максимальная дальность - 20 км
  • Передатчик:
    POC-лазер (DFB), импульсный режим генерации, длины волны 1310 нм
    • Скорость передачи данных: 1244 Мбит/с
    • Средняя выходная мощность  +0,5..+5 dBm
    • Ширина спектральной линии  1 нм (-20 дБ)
  • Приемник:
    APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
  • Скорость передачи данных: 2488 Мбит/с
  • Чувствительность приемника -28 дБм, BER≤1.0x10-10
  • Оптическая перезагрузка приемника - 4 дБм
Приемник CaTV
  • CATV видео-приемник, длина волны 1550 нм
  • Входная оптическая мощность: -8..+2 дБм
  • Отношение сигнала несущей к уровню шума (CNR): 46 дБ
  • Ширина полосы радиочастот: от 47 до 870 МГц
  • ВЧ-выход: 17 дБмВ для каждого канала, с 4 дБ при положительном угле наклона антенны
  • Выходное радиочастотное сопротивление: 75 Ом
Параметры интерфейсов LAN
  • 1 порт Ethernet 10/100/1000 Base-T(RJ-45)
  • 1 порт Ethernet 10/100 Base-T(RJ-45)
Параметры интерфейсов FXS
  • 1 порт FXS
  • Поддержка протокола SIP
  • Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
  • Передача факса: G.711, T.38
  • Сопротивление шлейфа до 2 кОм
  • Прием набора импульсный/частотный (DTMF)
  • Выдача Caller ID
Физические характеристики и условия окружающей среды
  • Габариты (Ш х В х Г) — 160 x 40 x 124 мм, настольное исполнение
  • Питание. Внешний адаптер питания постоянного тока 12 B/2 А
  • Потребляемая мощность: не более 6 Вт
  • Рабочий диапазон температур от +5  до +40  С
  • Относительная влажность до 80%
Поддержка стандартов
  • ITU-T G.984.x - GPON
  • ITU-T G.988 OMCI specification
  • IEEE 802.1D
  • IEEE 802.1Q
  • IEEE 802.1P
Функциональные характеристики
  • Поддержка TR-069
  • Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
  • Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
  • Поддержка IPoE (DHCP-client и static)
  • DHCP-сервер на стороне LAN
  • Передача Multicast трафика по Wi-Fi
  • Поддержка DNS (Domain Name System)
  • Поддержка DynDNS (Dynamic DNS)
  • Поддержка UPNP (Universal Plug and Play)
  • Поддержка NAT (Network Address Translation)
  • Поддержка NTP (Network Time Protocol)
  • Поддержка механизмов качества обслуживания QoS
  • Поддержка IGMP Snooping
  • Поддержка IGMP Proxy
  • Поддержка UPNP, SMB, FTP-alg, Print Server
  • VLAN в соответствие с IEEE 802.1Q
Поддержка функций безопасности
  • Ограничение скорости на портах
  • FEC-кодирование
Конфигурирование и мониторинг
  • В соответствии с TR-142:
    • Удаленное управление по протоколу OMCI
    • Удаленное управление по протоколу TR-069
    • Локальное управление WEB/CLI
    • Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

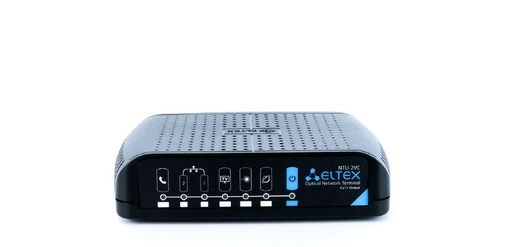

    NTU-2VC
    Блок питания
    Блок питания
    Руководство по установке и настройке
    Руководство по установке и настройке
    Сертификаты на гарантию, замену, техподдержку
    Скачать регламенты
    Продление гарантийного обслуживания
    1 год
    2 года
    3 года
    5 лет
    Техническая поддержка 8x5
    1 год
    2 года
    3 года
    5 лет
    Техническая поддержка 24x7
    1 год
    2 года
    3 года
    5 лет
    Отправка на подмену NBS*
    *Next Business Shipping - на следующий день
    1 год
    2 года
    3 года
    5 лет
    Обучение в Академии Eltex
    Базовый курс Академии Eltex: Использование коммутаторов Eltex
    Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
    Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
    [NTU] 4-е способа обновить ПО абонентского терминала NTU / NTP
    Обзор способов обновить ПО:

    1) Через web-интерфейс:

    В пункте меню Management / Update Software по кнопке "Обзор", выбрать нужный файл ПО, затем, кнопкой "Update Software" обновить ПО.



    2) Через терминал LTP посредством протокола OMCI (для ПО терминла версии 3.х.):

    Данный способ наименее рекомендуем, т.к. сам процесс обновления по OMCI крайне долгий до 20 минут и в это время у абонентов не работают услуги, как следствие абонент может ребутнуть ONT в надежде, что все "починится", процесс обновленя будет прерван, а ОНТ загрузится с последней работающей версией ПО.

    Скопировать файл прошивки на терминл командой

    copy tftp://192.168.1.4/ntu-rg-3.28.2.655.fw.bin fs://ont-firmware

    где 192.168.1.4 - адрес tftp сервера;
    ntu-rg-3.28.2.655.fw.bin - файл ПО.
    tftp сервер должен быть доступен для терминала и на папку с фалом ПО должны быть установлены соответствующие права.

    LTP-X# show firmware ont //посмотреть список загруженных файлов ПО для ОНТ

    Команда на обновление ПО:

    update ont 0/2 filename ntu-rg-3.28.2.655.fw.bin

    где 0/2 - pon-port и ID нужной ОНТ, ntu-rg-3.28.2.655.fw.bin - файл ПО, заранее скопированный на терминал.

    В течение 10-и минут ПО будет обновлено.



    3) Через внутренний ACS терминала LTP:

    для терминалов rev.B, rev.C.

    LTP-X# acs //Перейти в режим конфигурирования ACS
    (acs)firmware //Перейти в режим конфигурирования параметров ПО ONT
    (acs-firmware)copy 192.168.16.26 ntp-rg-3.22.1.14.fw.bin //Указать адрес TFTP-сервера и имени файла ПО
    (acs-firmware)show files //Просмотреть список загруженных файлов
    (acs-firmware)show list //Просмотреть список профилей обновления
    (acs-firmware)add firmware 1 //Добавить профиль обновления
    (acs-firmware)firmware 1 //Перейти к редактированию профиля
    (acs-firmware_config-fw id='1')show config //Просмотреть конфигурации профиля
    (acs-firmware_config-fw id='1')set file ntp-rg-3.22.1.14.fw.bin //Установить файл ПО для данного профиля
    (acs-firmware_config-fw id='1')add profile TEST //Добавить профиль конфигурации (соответствующий тем ONT, которые требуют обновления ПО). Список профилей доступен в разделе (acs-profile) по команде «show list»



    4) Через telnet:

    Зайти на онт по telnet и ввести:

    tftp -g -t i -f <file.bin> <iphost.tftp.serverfolder>

    где, <file.bin> - файл ПО
    <iphost.tftp.serverfolder> - адрес tftp сервера и путь до файла.

    пример: tftp -g -t i -f ntu-rg-3.28.2.655.fw.bin 192.168.1.101/tftpFiles

    Источник:
    docs.eltex-co.ru

    [NTU] Как настроить ONU (NTU-RG-1421G-WAC, NTU-2W, и подобные) в режиме маршрутизатора
    Чтобы настроить ОНТ в режиме маршрутизатора, необходимо выполнить следующие шаги:

    1) зайти на web интерфейс от имени пользователя admin.

    2) В пункте меню Advanced Setup / WAN Service добавить wan сервис.

    3) в настройках сервиса выбрать тип соединения PPPoE или IPoE, в зависимости от сехмы реализации сети.

    3.1) при настройке пункта Network Address Translation Settings поставить галочку у опции Enable NAT

    4) В пункте меню Advanced Setup / Mapping / WAN interfaces присоеденить, созданный интерфейс, к бриджу.

    5) В пункте меню Advanced Setup / LAN / General Settings включить DHCP-сервер, опция Enable DHCP Server, по умолчанию включено.

    6) Изменить заводской пароль для пользователя admin в пункте меню Management / Passwords. Предварительно рекомендуется ознакомиться с требованиями безопасности к паролю:

    Требования безопасности к паролю

    Пароль должен:

    • Не входить в TOP-200 часто используемых паролей
    • Содержать не менее 10 символов
    • Содержать символы, набранные в разных регистрах;
    • Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
    • Не являться словом из словаря, сленга, диалекта, жаргона;
    • Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

    Источник:
    docs.eltex-co.ru

    [NTU] Как изменить заводской пароль для подключения к NTP-X, NTU-X?
    Необходимо подключиться к WEB-интерфейсу NTP-X, NTU-X по IP-адресу 192.168.1.1, логин/пароль  - user/user. Перейти в меню «Management/Passwords».

    Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.



    5_0 (1).png


    Требования безопасности к паролю

    Пароль должен:

    • Не входить в TOP-200 часто используемых паролей
    • Содержать не менее 10 символов
    • Содержать символы, набранные в разных регистрах;
    • Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
    • Не являться словом из словаря, сленга, диалекта, жаргона;
    • Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

    Источник:
    docs.eltex-co.ru

    [NTU] Как сделать сеть Wi-Fi скрытой?
    Настройку необходимо производить через WEB браузер (например Internet Explorer, Opera или Mozilla Firefox).
    • Необходимо подключиться к WEB - интерфейсу NTP по IP-адресу 192.168.1.1 логин/пароль  - user/user.
    • Перейти во вкладку Wireless - Basic.
    • Выставить флаг напротив "Hide Access Point" и нажать кнопку "Apply/Save".

    После этого Ваша сеть станет скрытой.

    Источник:
    docs.eltex-co.ru

    [NTU]Как на NTP-X, NTU-X заблокировать доступ к определенному сайту?
    Необходимо подключиться к WEB-интерфейсу NTP по IP-адресу 192.168.1.1, логин/пароль  - user/user. Перейти во вкладку «Advanced Setup/Parental control/URL Filter».

    В открывшемся окне необходимо указать порт и сайт, к которому будет закрыт доступ.


    Источник:
    docs.eltex-co.ru

    [NTU] Как сбросить устройства NTP-X, NTU-X к заводским настройкам?
    Существует два способа сброса абонентских терминалов NTP-X / NTU-X к заводским настройкам.

    1. Подключиться к WEB конфигуратору абонентского терминала. IP-адрес устройства 192.168.1.1,  логин/пароль  - user/user.

    Во вкладке «Management/Settings/Restore Default» нажать кнопку «Restore Default Settings» и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

    2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

    Источник:
    docs.eltex-co.ru
