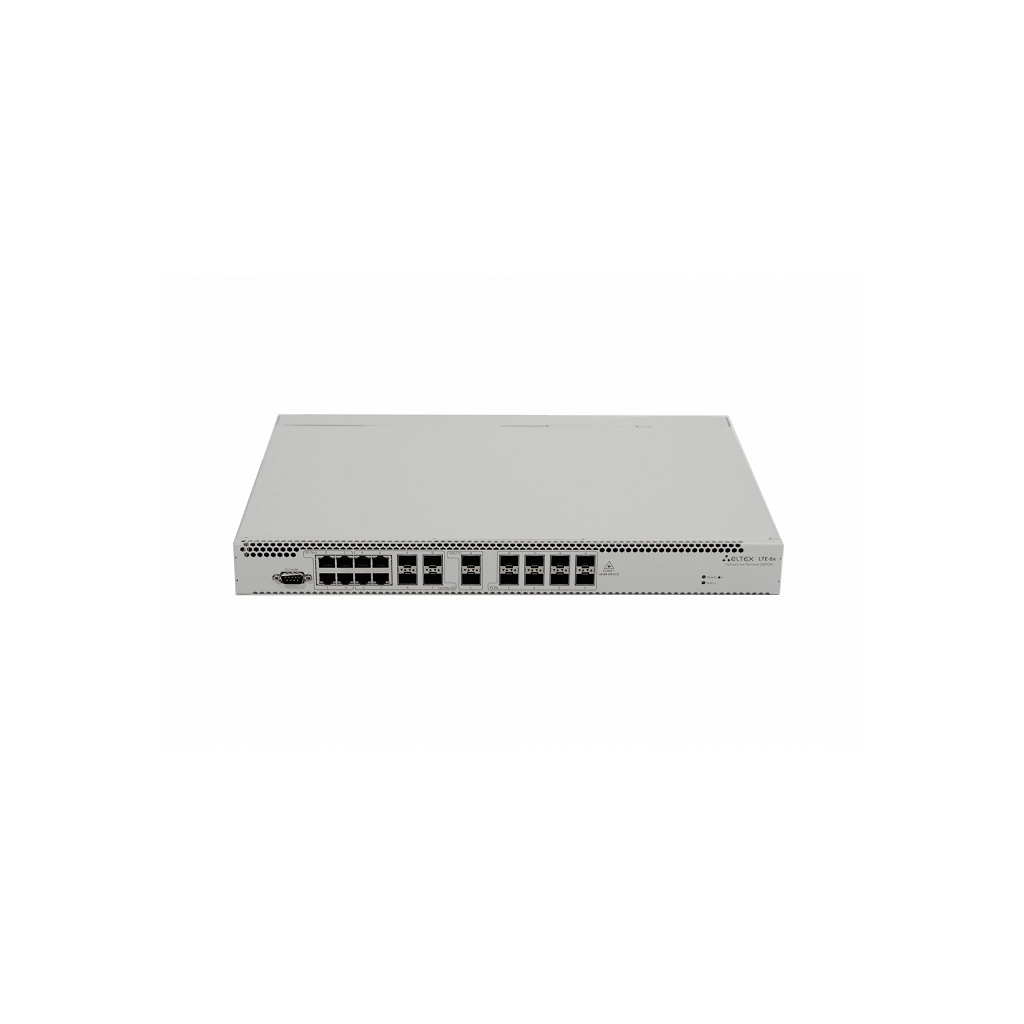

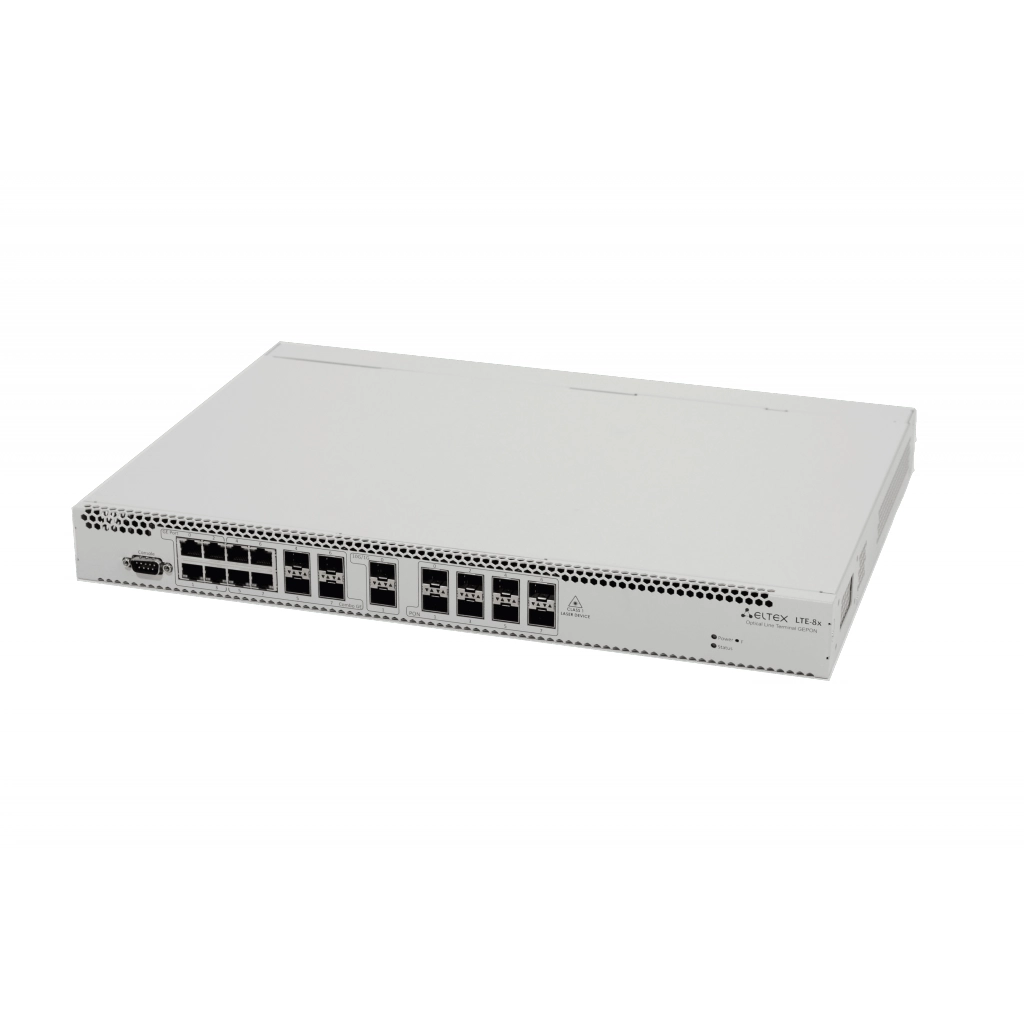

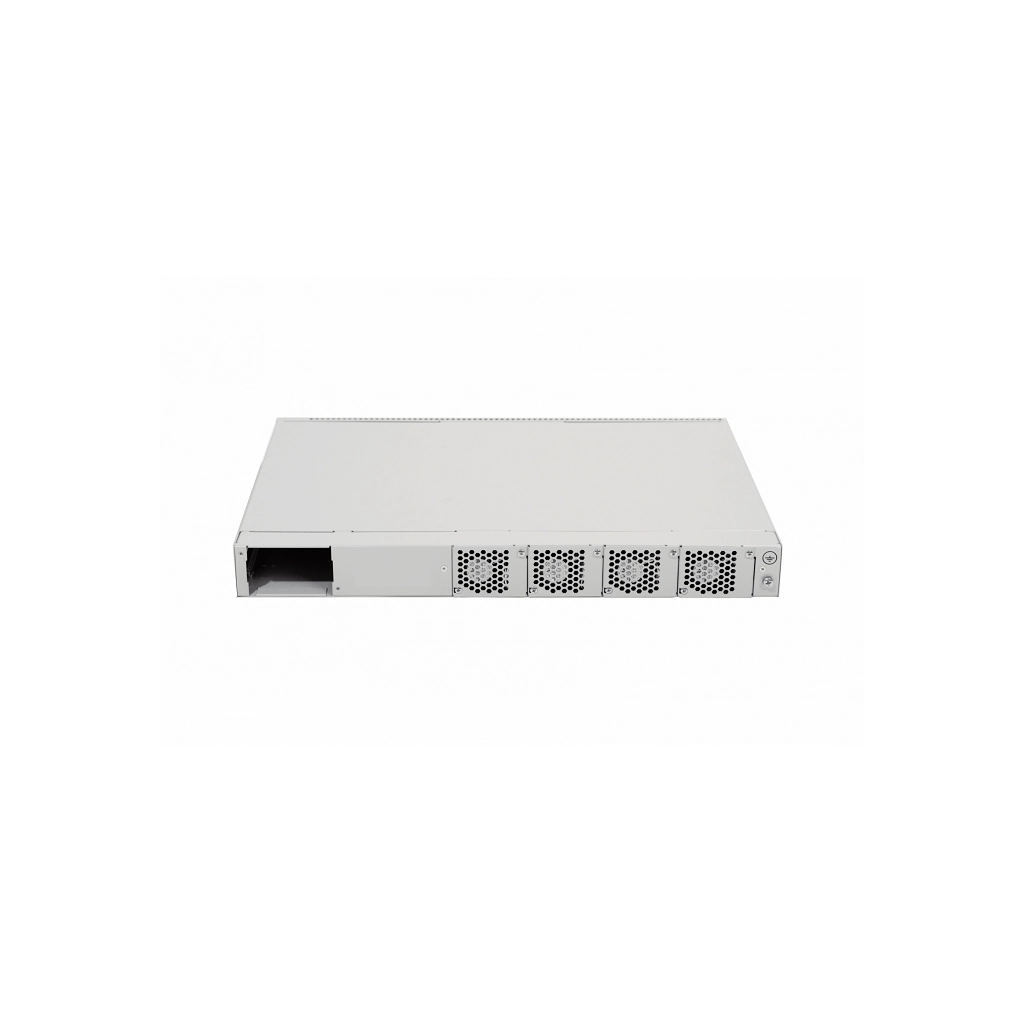

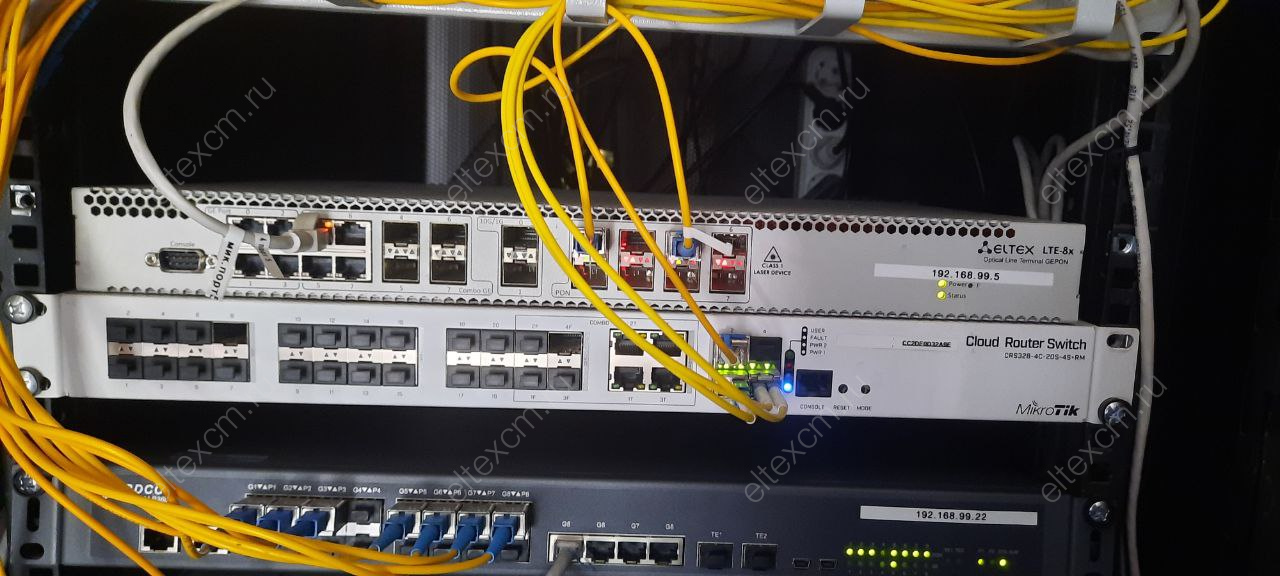

LTE-8X PON OLT

8 портов TurboGEPON (Нисходящая скорость порта 2.5 Гбит/с), подключение до 1024 ONT.

Eltex
Артикул: LTE-8X
Цена GPL
503 289 руб
В наличии
Москва 0 шт
Новосибирск 1 шт
Транзит с завода 100 шт
Гарантия: 12 мес.
Скидка с первого заказа!
Мы дилер №1 Eltex
Снят
LTE-2X PON OLT
Станционное оборудование (OLT): 2 порта PON, до 256 ONT
218 159
Технология PON TurboGEPON
Тип оборудования PON OLT
Количество портов PON 8
Размер коробки ШхВхГ, мм 520 x 85 x 400
Вес брутто, кг 4.825

Назначение

LTE-8X – станционный терминал (OLT) для построения сети TurboGEPON. Каждый порт LTE-8X позволяет подключить до 128 абонентов. Таким образом, максимальная абонентская емкость LTE-8X – 1024 абонентов. Такой коэффициент сплиттирования удается получить при оптимальном расходовании оптического бюджета мощности и использовании SFP модулей увеличенной мощности

Для подключения к вышестоящей сети терминал имеет uplink интерфейсы 1Гбит/с и 10Гбит/с.

Стандарт TurboGEPON позволяет организовать до абонента канал со скоростью 2.5 Гбит/с. Полоса пропускания динамически разделяется между активными абонентами.

Аппаратная часть LTE-8X

LTE-8X собственная разработка Eltex на базе высокопроизводительного чипа Broadcom. Оборудование имеет один съемный блок питания: на выбор 48V DC или 220 V AC.

Программный функцонал

Оборудование LTE-8X имеет развитый сетевой функционал. При переходе от Ethernet технологии к PON оператор связи может сохранить принятый на сети способ авторизации абонентов (поддерживается широкий функционал в части Multicast, VLAN, VPN-соединений)

Следует отметить поддержку функции RSSI: LTE-2X измеряет уровень мощности оптического сигнала.

Преимущества

Часто нашими клиентами становятся операторы связи, ранее построившие PON на оборудовании китайского производства. Их окончательный выбор в пользу Элтекс обусловлен:

  • Компетентной технической поддержкой на русском языке
  • Стабильностью оборудования
  • Оборудование всегда в наличии
  • широким сетевым функционалом: Q-in-Q, IGMP fast leave, DHCP, traffic shaping, RSTP

Чем отличается TurboGEPON от GPON?

Eltex производит два направления оборудования PON: TurboGEPON и GPON




TurboGEPON

GPON

Метод передачи данных

пакеты Ethernet кадры ATM

Станционные терминалы

LTE-2X: 2 порта TurboGEPON

LTE-8X: 8 портов TurboGEPON

LTP-4X: 4 порта GPON

LTP-8X: 8 портов GPON

MA4000-PX: от 8 до 128 портов GPON

Downlink / Uplink, Гбит/с

2.5 / 1.25 2.5 / 1.25

Кол-во абонентов на порт PON (коэфф. сплиттирования)

128 128

Наличие web интерфейса

+ -

Ценовая политика

цена LTE-2X равна LTP-4X

цена LTE-8X равна LTP-8X



Линейка ONT

  Есть компактный терминал NTU-2V: 1 x GPON, 2 x LAN, 1 x FXS

Функционал ONT

NTE-2 работает только в режиме bridge NTP-2 поддерживает режимы маршрутизатора и bridge

Сетевые интерфейсы

  • Uplink:
    • 2 порта 10GBase (SFP+)/1000 Base-Х
    • 4 комбинированных порта 10/100/1000 Base-T/1000 Base-X (SFP)
    • 4 порта 10/100/1000Base-T
  • Downlink:
    • 8 портов 2.5/1.25 Гбит/с TurboGEPON (SFP)

Режимы портов

  • Дуплексный/полудуплексный режим  10/100/1000Mбит/c для электрических портов
  • Дуплексный режим 1/10Гбит/с для опт. портов

Параметры SFP PON1

  • Среда передачи -  оптоволоконный кабель SMF -  9/125, G.652
  • Коэффициент разветвления - до 1:1282
  • Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication)
  • Поддержка DDM:
    • Digital RSSI
    • Module Temperature
    • Supply Voltage
    • Laser Bias Current
    • Tx Optical Power Output
Class B+
  • Соответствует  ITU-T G.984.2, FSAN Class B+, SFF-8472
  • Максимальная дальность действия – 20 км
  • Передатчик: 1490nm DFB Laser
    • Data Rate: 2488Mb/s
    • Average Launch Power  +1,5..+5 dBm
    • Spectral Line Width-20 dB 1.0 nm
  • Приемник: 1310nm APD/TIA Detector/Amplifier
    • Data Rate: 1244Mb/s
    • Receiver Sensitivity -28 dBm
    • Receiver Optical Overload -8   dBm

Class C+
  • Соответствует  ITU-T G.984.2, FSAN Class C+, SFF-8472
  • Максимальная дальность действия – 60 км
  • Передатчик: 1490nm DFB Laser
    • Data Rate: 2488Mb/s
    • Average Launch Power  +3..+7 dBm
    • Spectral Line Width-20 dB 1.0 nm
  • Приемник: 1310nm APD/TIA Detector/Amplifier
    • Data Rate: 1244Mb/s
    • Receiver Sensitivity -32  dBm
    • Receiver Optical Overload -2 dBm
    • Receiver Burst Mode Dynamic Range 20 dB

Процессор

  • Тип процессора - Marvell, архитектура ARMv5TE
  • Тактовая частота процессора - 800МГц
  • Количество ядер -  1
  • Оперативная память  - DDR2 SDRAM 256 МБ 320 МГц
  • Энергонезависимая память - 2х32 МБ SPI Flash

Общие параметры

  • Напряжение питания1:
    • 220 В (150-250 В) AC, 50 Гц
    • 48 В (-36..-72 В) DC
  • Потребляемая мощность не более 77 Вт
  • Рабочий диапазон температур: от +5° до 40°C
  • Относительная влажность до 80%
  • Габариты: с установленным блоком питания: 430х44х258 мм, 19'’ конструктив, типоразмер 1U

Соответствует стандартам

  • IEEE 802.3ah Ethernet in the First Mile
  • IEEE 802.3i 10BASE-T Ethernet
  • IEEE 802.3u 100BASE-T Fast Ethernet
  • IEEE 802.3ab 1000BASE-T Gigabit Ethernet
  • IEEE 802.3z Fiber Gigabit Ethernet
  • ANSI/IEEE 802.3 NWay  auto-negotiation
  • IEEE 802.3x Full Duplex and flow control
  • IEEE 802.3ad Link aggregation
  • IEEE 802.1p Protocol for Traffic Prioritization
  • IEEE 802.1Q Virtual LANs
  • IEEE 802.1ad Provider Bridges (Q-in-Q)
  • IEEE 802.1v VLAN Classification by Protocol and Port
  • IEEE 802.3ac VLAN tagging
  • IEEE 802.1d MAC bridges
  • IEEE 802.1x Port Based Network Access Control

Функциональные возможности

  • MAC address learning/aging
  • Ограничение количества MAC-адресов
  • Обработка неизвестных МАС-адресов
  • Ограничение широковещательного трафика
  • Ограничение многоадресного трафика
  • Количество multicast групп до 2000
  • Поддержка QinQ в соответствии с IEEE 802.1ad
  • Поддержка IGMP Proxy
  • Поддержка IGMP Snooping
  • Поддержка функции быстрого переключения программ TV (IGMP fast leave)
  • Изоляция портов, изоляция портов в пределах одной VLAN
  • STP, RSTP, MSTP

Управление и мониторинг

  • Управление/мониторинг: WEB, CLI, SNMP
  • Ограничение доступа: по паролю, IP-адресу
1 Параметр определяется при заказе
2 Для версии ПО 3.14.1 и выше

SFP-xPON  (B+)
SFP xPON 2,5 GE модуль, 1 волокно, class B+
LTE-8X
Станционный терминал LTE-8X, 8 портов SFP-xPON, 4 комбопорта 10/100/1000, 2 порта SFP+(10G), встроенный коммутатор L2+, RSSI
PM160-220/12
Модуль питания PM160-220/12, 220V AC, 160W
PM100-48/12
Модуль питания PM100-48/12, 48V DC, 100W
Комплект крепления в 19"стойку
Комплект крепления в 19"стойку
Руководство по эксплуатации (поставляется на CD-диске)
Руководство по эксплуатации (поставляется на CD-диске)
Кабель соединительный DB9(F) – DB9(F)
Кабель соединительный DB9(F) – DB9(F)
[TurboGEPON] LTE-8X/LTE-2X. Настройка Bridging между FrontPort.
Ниже в примере показано как в CLI конфигурируется Bridging для двух портов - FrontPort 0 и FrontPort 7.

LTE-8X#
LTE-8X# switch
LTE-8X(switch)# configure
LTE-8X(switch)(config)# interface front-port 0
LTE-8X(switch)(config-if)# bridging to front-port 7
LTE-8X(switch)(config-if)# exit
LTE-8X(switch)(config)# interface front-port 7
LTE-8X(switch)(config-if)# bridging to front-port 0
LTE-8X(switch)(config-if)# exit
LTE-8X(switch)(config)# reconfig
LTE-8X(switch)(config)# exit
LTE-8X(switch)# exit
Connection closed by foreign host
LTE-8X# save
Configuration saved successfully
LTE-8X#

[TurboGEPON] Настройка "Опции 82" на станционном терминале LTE
Станционное оборудование LTE поддерживает механизм DHCP-snooping, что позволяет обрабатывать DHCP-запросы с возможностью их модифиции. Инкапсулирование в запросы "Опции 82" позволяет точно идентифицироватиь пользователя отправителя DHCP-запроса. Для включения механизма DHCP-snooping необходимо подключиться к LTE в режиме командной строки (Telnet/SSH/Serial). Перейти в режим конфигурирования OLT-чипа и включить DHCP-snooping, разрешить добавление "Опции 82", указать максимальное количество изученных MAC-адресов, выбрать формат "Опции 82" и выполнить рекофигурацию OLT-чипа:

LTE-8X# olt 0
LTE-8X(OLT0)# set layer3 dhcp_sw_learning yes
LTE-8X(OLT0)# set layer3 dhcp_relay_agent_opt82 yes
LTE-8X(OLT0)# set layer3 maxlearnedclients 500
LTE-8X(OLT0)# set layer3 opt82format text
LTE-8X(OLT0)# reconfigure
OLT0 reconfiguration successfull
Подробное описание различных форматов "Опции 82" приведены в "Руководстве по эксплуатации LTE-8X/LTE-2X" в разделе 5.7.3 подменю Layer 3.

[TurboGEPON] Как настроить зеркалирование порта внутреннего коммутатора на LTE?
Как правило, при возникновении каких-либо трудностей появляется необходимость анализа проходящего через порт трафика. В терминалах LTE предусмотрена возможность зеркалирования трафика любого порта внутреннего коммутатора на любой другой его порт.

Настроить это можно в WEB-интерфейсе (Configuration / Switch / Port mirroring). Здесь в качестве анализатора указываются порты - Ingress analyzer и Egress analyzer. Анализируемый порт выбирается в таблице ниже.

Существует возможность сконфигурировать зеркалирование и в терминальном режиме. На примере LTE-8X показано, как сконфигурировать зеркалирование всего трафика (входящего и исходящего) с Front-port 1 во Front-port 2:

LTE-8X# switch
LTE-8X(switch)# configure
LTE-8X(switch)(config)# mirror rx port front-port 1
LTE-8X(switch)(config)# mirror tx port front-port 1
LTE-8X(switch)(config)# mirror rx analyzer front-port 2
LTE-8X(switch)(config)# mirror tx analyzer front-port 2
LTE-8X(switch)(config)# reconfig
LTE-8X(switch)(config)# exit
LTE-8X(switch)# exit
Connection closed by foreign host
LTE-8X# save
Configuration saved successfully

[TurboGEPON] Что такое RF-выход? Способы управления RF-выходом.
Такие абонентские устройства как NTE-2C, NTE-RG-1402GC и другие абонентские устройства, имеющие в названии обозначение «С», имеют в своём аппаратном составе, среди прочего, RF-выход - разъём, позволяющий пользователю принимать (при помощи коаксиального кабеля) высокочастотный аналоговый телесигнал для дальнейшего его преобразования и просмотра на TV-приёмнике. Таким образом, RF-выход позволяет пользователю просматривать кабельное телевидение (CaTV).

Основные характеристики CaTV:

- оптическая мощность на входе от -8 до 2 дБ;

- длина волны CaTV 1550 нм;

- диапазон частот выходн. сигнала от 47 до 870 MГц;

- уровень выходного сигнала RF 18 дБмВ/Канал.

RF-выход абонентских устройств TurboGEPON управляется только со стороны станционного терминала.

Используя WEB-интерфейс

При выборе типа абонентского устройства, содержащего в названии обозначение «С», появляется возможность, в виде отдельной опции меню, включать/отключать RF-порт настраиваемого абонентского устройства. Конфигурация вступает в силу после применения настроек (кнопка Apply) и реконфигурации абонентского устройства.

Используя CLI

Необходимо подключиться к LTE в терминальном режиме и перейти в раздел конфигурирования настраиваемой ONT. Далее в примере показана последовательность команд для включения /отключения RF-выхода:

LTE-8X# ont_mac 02:00:57:00:00:30

LTE-8X(ONT-x/104/02:00:57:00:00:30)#

LTE-8X(ONT-x/104/02:00:57:00:00:30)# set block rfout yes

LTE-8X(ONT-x/104/02:00:57:00:00:30)# set block rfout no

LTE-8X(ONT-x/104/02:00:57:00:00:30)# reconfigure

[TurboGEPON] Как сбросить LTE к заводским настройкам?
Существует три сопособа сброса станционного терминала (LTE-8X/LTE-2X/LTE-8ST) к заводским настройкам:

1. Подключиться к устройству в терминальном режиме под учётной записью "root". Выполнить команды:

[root@LTE-8X /root]$initconfig lte-8x

build /etc for lte-8x: done.

[root@LTE-8X /root]$

[root@LTE-8X /root]$reboot

2. Подключиться к устройству в терминальном режиме под учётной записью "admin". Выполнить команды:

LTE-8X# config init

Config initialized successfully. Please reboot device

LTE-8X#

LTE-8X# reboot

3. Удерживать системную клавишу "F" в течение 10 секунд. Последует сброс устройства к дефолтным значениями и перезапуск.

4. Подключиться через Web-интерфейс к устройству под учётной записью "admin". Перейти во вкладку "Maintenance / Firmware upgrade" и нажать кнопку "Init configuration". Дождаться появления надписи "Config initialized successfully. Please reboot device" и перезагрузить устройство.

[TurboGEPON] Как обновить программное обеспечение LTE?
Существует два способа смены ПО LTE.

1. Используя WEB-интерфейс. Необходимо перейти в раздел: Maintenance / Firmware upgrade.

Здесь требуется указать путь к файлу прошивки с расширением ".bin". Нажать клавишу "Upgrade" и ожидать сообщения об успешном окончании обновления. Затем, если разбег с текущей и устанавливаемой версией существенный, рекомендуется выполнить команду "Migrate All", нажав кнопку "Migrate All". После появления уведомления об успешности операции - перезагрузить устройство.

2. Используя терминальный режим. Необходимо подключиться к устройству, используя CLI.

Файл прошивки (файл должен быть с расширением ".bin") разместить на TFTP-сервере, доступном для LTE. Выполнить обновление ПО и затем, как указано в примере ниже, процедуру "Migrate All":

LTE-8X#
LTE-8X# update system firmware lte8x.firmware.2.2.163.bin 192.168.1.10 69
......

Firmware updated successfully. Please apply "config init" or "config migrate"

LTE-8X# config migrate all

Config migrated successfully. Please reboot device

LTE-8X# reboot



Важно: при обновлении ПО категорически не рекомендуется прерывать питание устройства.

[TurboGEPON] Как настроить услугу IPTV на оборудовании LTE-8X/2X?
Настройка мультикаста на LTE-8X/2X выполняется в несколько шагов.

1. Прописать VLAN на встроенном коммутаторе.
Для прохождения тегированного трафика через внутренний коммутатор LTE необходимо прописать VLAN.

Настройка при помощи Web-интерфейса.
Перейти во вкладку "Configuration" - "Switch" - "VLANs" - "Static entries". Нажать кнопку "Add".
В поле VID ввести номер Vlan'a, указать необходимые порты и нажать кнопку "OK".

Настройка при помощи CLI

LTE-8X# switch
LTE-8X(switch)# configure
LTE-8X(switch)(config)# vlan 30
LTE-8X(switch)(config-vlan)# tagged front-port 0 - 7
LTE-8X(switch)(config-vlan)# tagged pon-port 0 - 7
LTE-8X(switch)(config-vlan)# ex
LTE-8X(switch)(config)# reconfig
2. Настройка vlan для IPTV.
Встроенный IGMP Snooping позволяет управлять нисходящим multicast потоком.

Настройка при помощи Web-интерфейса
Перейти во вкладку "Configuration" - "Switch" - "IGMP snooping" - "Global settings". Включить IGMP snooping глобально, для этого
необходимо поставить галочку напротив "Enable IGMP snooping" и нажать кнопку "Apply".

Далее необходимо включить IGMP snooping в VlAN, в котором будет осуществляться вещание. Для этого необходимо перейти во вкладку "Per-VLAN settings", выбрать нужный VlAN и нажать кнопку "Edit".
Включить IGMP snooping и выбрать версию IGMP, после этого нажать "Apply".

Настройка при помощи CLI

LTE-8X# switch
LTE-8X(switch)# configure
LTE-8X(switch)(config)# ip igmp snooping
LTE-8X(switch)(config)# vlan 30
LTE-8X(switch)(config-vlan)# ip igmp version v1-v2-v3
LTE-8X(switch)(config-vlan)# ip igmp snooping enable
LTE-8X(switch)(config-vlan)# ex
LTE-8X(switch)(config)# reconfig
LTE-8X(switch)(config)# ex
LTE-8X(switch)# ex
LTE-8X# save
3. Настроить профили для ONT.
Подменю «Rules» позволяет сконфигурировать общие правила фильтрации трафика для группы ONT.
В подменю «IP multicast» осуществляется настройка профиля конфигурации IGMP.

Настройка мультикаста на NTE-2.
В данном случае на LTE приходит IPTV поток в VLAN ID = 30, а на пользовательский порт пакеты должны идти нетегированные, поэтому создается правило: на пользовательский порт пакеты передаются без тега (UNI VID=0). Здесь же задается максимальное количество групп вещания, разрешенное для передачи в данной VLAN (5 групп).
В данном примере абоненту будет доступен просмотр каналов, идущих по адресам из диапазона 233.7.70.1 – 233.7.70.10, все остальные группы для просмотра будут недоступны.
Группы 224.0.0.1 - 224.0.0.2 необходимы для работы функционала подписки\отписки от группы.
К стандартному профилю Rules необходимо добавить правило для UNI порта с которого вы собираетесь запрашивать мультикаст(в данном случае с UNI1).

Настройка при помощи Web-интерфейса
Перейти во вкладку "Configuration" - "Profiles" - "Rules". Необходимо создать новый профиль, для этого нажмите кнопку "Add", далее выберите нужный профиль и нажмите кнопку "Edit". Необходимо добавить правило для UNI порта с которого вы собираетесь запрашивать мультикаст(в данном случае с UNI1):

0) 0: if (L3Proto == 0x2) then ClearAddTag
Далее необходимо создать профиль IP multicast, для этого перейдите во вкладку "IP multicast" и нажмите кнопку "Add". Выбрать созданный профиль и нажать кнопку "Edit". В поле "IGMP/MLD Mode:" выбрать "IGMP v1/v2/v3 compability mode", нажать кнопку "Domains".
В поле "EPON VID" указать влан в котором будет осуществляться вещание, в поле "UNI VID" указать 0 так как на пользовательские порты пакеты передаются без тега. Указать максимальное число групп, порт( в нашем случае UNI1) и линк, нажать кнопку "Add".

Нажать кнопку "Groups", ввести диапазон адресов, в нашем случае 233.7.70.1 – 233.7.70.10, все остальные группы для просмотра будут недоступны.
Группы 224.0.0.1 - 224.0.0.2 необходимы для работы функционала подписки\отписки от группы.

Настройка при помощи CLI

LTE-8X1# profile rules 30
LTE-8X(profile-rules)# rule add uni1 0: if (L3Proto == 0x2) then ClearAddTag
Далее необходимо создать профиль IPMC:

LTE-8X# add profile ipmc 30
Profile 30 created
LTE-8X# profile ipmc 30
LTE-8X(profile-ipmc30)# set snooping igmp_mode v1_v2_v3
LTE-8X(profile-ipmc30)# add domain 30 0 5 uni1 2
LTE-8X(profile-ipmc30)# add group 233.7.70.1 233.7.70.10
LTE-8X(profile-ipmc30)# add group 224.0.0.1 224.0.0.2
Далее нужно назначить этот профиль на NTE и сделать реконфигурацию.

Настройка мультикаста на NTE-RG.revA.
Настройка мультикаста на NTE-RG.revA выполняется при помощи профиля IP multicast(IPMC), в профиле Rules никаких настроек для мультикаста производить не надо.В данном случае на LTE приходит IPTV поток в VLAN ID = 30, так как на NTE-RG.revA есть заранее настроенные интерфейсы для Triple play, каждый из которых работает в своем vlan'е (для мультикаста это vlan 2), поэтому на пользовательский порт пакеты передаются с тегом 2 (UNI VID=2). Здесь же задается максимальное количество групп вещания, разрешенное для передачи в данной VLAN (5 групп). В данном примере абоненту будет доступен просмотр каналов, идущих по адресам из диапазона 233.7.70.1 – 233.7.70.10, все остальные группы для просмотра будут недоступны.
Группы 224.0.0.1 - 224.0.0.2 необходимы для работы функционала подписки\отписки от группы. На выходе с NTE трафик будет нетегированный. Необходимо создать профиль IP multicast:

Настройка при помощи Web-интерфейса
Необходимо создать профиль IP multicast, для этого перейдите во вкладку "IP multicast" и нажмите кнопку "Add". Выбрать созданный профиль и нажать кнопку "Edit". В поле "IGMP/MLD Mode:" выбрать "IGMP v1/v2/v3 compability mode", нажать кнопку "Domains". В поле "EPON VID" указать влан в котором будет осуществляться вещание, в поле "UNI VID" указать 2, так как на NTE-RG.revA есть заранее настроенные интерфейсы для Triple play, каждый из которых работает в своем vlan'е (для мультикаста это vlan 2), поэтому
на пользовательский порт пакеты передаются с тегом 2. Указать максимальное число групп, так как порт UNI1 в этой модели NTE не используется, указываем UNI0 и линк, нажать кнопку "Add".
Нажать кнопку "Groups", ввести диапазон адресов, в нашем случае 233.7.70.1 – 233.7.70.10, все остальные группы для просмотра будут недоступны. Группы 224.0.0.1 - 224.0.0.2 необходимы для работы функционала подписки\отписки от группы.

Настройка при помощи CLI

LTE-8X# add profile ipmc 31
Profile 31 created
LTE-8X# profile ipmc 31
LTE-8X(profile-ipmc30)# set snooping igmp_mode v1_v2_v3
LTE-8X(profile-ipmc30)# add domain 30 2 5 uni0 0
LTE-8X(profile-ipmc30)# add group 233.7.70.1 233.7.70.10
LTE-8X(profile-ipmc30)# add group 224.0.0.1 224.0.0.2
Далее нужно назначить этот профиль на NTE и сделать реконфигурацию.

Настройка мультикаста на NTE-RG.revB.
В NTE-RG.revB есть заранее настроенные интерфейсы для Triple play, каждый из этих интерфейсов работает в своем vlan'е, поэтому нужно заменить приходящий vlan на внутренний. Для мультикаста это vlan 2. Профиль IPMC на NTE-RG.revB не используется. Необходимо создать профиль Rules.

Настройка при помощи Web-интерфейса
Перейти во вкладку "Configuration" - "Profiles" - "Rules". Необходимо создать новый профиль, для этого нажмите кнопку "Add", далее выберите нужный профиль и нажмите кнопку "Edit". Так как на этой модели NTE порт UNI1 не используется, необходимо изменить правила для линков, а также добавить правило для замены внешнего Vlan'a на внутренний. Удалите правила с Pon-порта для линков и добавьте новые.

Настройка при помощи CLI

LTE-8X# add profile rules 2
LTE-8X# profile rules 2
LTE-8X(profile-rules)# set description NTE-RG-Rev.B
LTE-8X(profile-rules)# rule delete pon 0
LTE-8X(profile-rules)# rule delete pon 1
LTE-8X(profile-rules)# rule delete pon 2
LTE-8X(profile-rules)# rule delete pon 3
LTE-8X(profile-rules)# rule add pon 14: if (LinkIndex == 0x0) then path = port 0 queue 0; forward
LTE-8X(profile-rules)# rule add pon 14: if (LinkIndex == 0x1) then path = port 0 queue 1; forward
LTE-8X(profile-rules)# rule add pon 14: if (LinkIndex == 0x2) then path = port 0 queue 2; forward
LTE-8X(profile-rules)# rule add pon 14: if (LinkIndex == 0x3) then path = port 0 queue 3; forward
LTE-8X(profile-rules)# rule show pon
0) 14: if (LinkIndex == 0x0) then path = port 0 queue 0; forward
1) 14: if (LinkIndex == 0x1) then path = port 0 queue 1; forward
2) 14: if (LinkIndex == 0x2) then path = port 0 queue 2; forward
3) 14: if (LinkIndex == 0x3) then path = port 0 queue 3; forward
LTE-8X(profile-rules)# rule show uni0
14: if (Always) then path = link 0 queue 0; forward
LTE-8X(profile-rules)# rule add pon 0: if (VID == 30) then ReplaceTagVID = 2; forward
LTE-8X(profile-rules)# rule add uni0 0: if (VID == 2) then ReplaceTagVID = 30; forward
Далее нужно назначить этот профиль на NTE и сделать реконфигурацию.

4. Настройка проксирования IPMC трафика на OLT-чипе.
Необходимо прописать номера VLAN, по которым осуществляется вещание. Для корректной работы протокола IGMP для тегированных пакетов указывается номера VLAN'а, по которому принимается широковещательный трафик.
Если вещание происходит в не тегированных пакетах, то работа производится по 0-му домену (созданному по умолчанию).

Настройка при помощи Web-интерфейса
Перейдите в вкладку "Configuration" - "OLT0" - "Domains". В поле "VID" напротив "Domain 1" указать Vlan мультикаста. В поле "IP" указать IP-адрес IGMP proxy.
После этого необходимо сделать реконфигурацию чипа.

Настройка при помощи CLI

LTE-8X# olt 0
LTE-8X(OLT0)# set ipmc domain ip 1 10.10.10.10
LTE-8X(OLT0)# set ipmc domain vid 1 30
LTE-8X(OLT0)# reconfigure

[TurboGEPON] Как отключить передачу оптического сигнала со стороны абонентского терминала на LTE-2X8X8ST?
Начиная с версии 3.14.4.180 (LTE-8X), 3.14.4.7 (LTE-2X), 3.12.3.48 (LTE-8ST) был добавлен функционал по отключению лазера со стороны станционного оборудования.

Команда на отключение подается с чипа:

LTE-8X(OLT2)# shutdown <onu_mac> <time> <channel>
Мак вводится в формате FF:FF:FF:FF:FF:FF, время отключения от 0 до 3600 секунд. Канал задается в пределах чипа, 0 или 1.

Для повторного включения необходимо отправить команду с значением time равное 0.

Пример отключения лазера

LTE-8X(OLT0)# shutdown 02:00:4B:02:6E:0C 1200 0
ONT-02:00:4B:02:6E:0C laser status currently changed
Стоит учитывать, что при перезагрузке абонентского терминала, лазер будет включен.

[TurboGEPON] Как на LTE включить защиту от ARP-spoofing?
Сделать это можно через WEB-интерфейс или через CLI.

WEB-интерфейс
Необходимо перейти в раздел "Configuration - OLT0 - Layer 3". Установить флаг "DHCP snooping и ARP snooping".
В поле "Maximum bounds clients / IP" установить размер таблицы записей IP адресов/клиентов.
Нажать "Apply" для применения настроек.
Для применения настроек необходимо произвести реконфигурацию OLT чипа.

CLI
Необходимо перейти в конфигурацию OLT чипа и включить "DHCP snooping" и "ARP snooping":

LTE-2X# olt 0
LTE-2X(OLT0)# set layer3 dhcp_sw_learning yes
LTE-2X(OLT0)# set layer3 arp_snooping_enable yes
Установить размер таблицы записей IP адресов/клиентов и для применения настроек произвести реконфигурацию OLT чипа.

LTE-2X(OLT0)# set layer3 maxlearnedclients 1000
LTE-2X(OLT0)# reconfigure

[TurboGEPON] Как сделать чтобы на одном канале смогли работать 128 абонентов?
Для того чтобы на одном канале смогли работать 128 абонентов, необходимо проделать четыре шага:

Обновить LTE-8x до версии 3.14.2.927. Обновить LTE-2x до версии 3.14.2.183.

Необходимо изменить профиль Rules. В данном профиле нужно изменить правила по маршрутизации пакетов.

Необходимо изменить правила для PON-порта:

  • LTE-2X# profile rules 1
  • LTE-2X(profile-rules)# rule show pon

0) 14: if (LinkIndex == 0x0) then path = port 0 queue 0; forward

1) 14: if (LinkIndex == 0x1) then path = port 0 queue 1; forward

2) 14: if (LinkIndex == 0x2) then path = port 1 queue 0; forward

3) 14: if (LinkIndex == 0x3) then path = port 1 queue 1; forward

  • LTE-2X(profile-rules)# rule delete pon 1
  • LTE-2X(profile-rules)# rule delete pon 2
  • LTE-2X(profile-rules)# rule show pon

0) 14: if (LinkIndex == 0x0) then path = port 0 queue 0; forward

1) 14: if (LinkIndex == 0x1) then path = port 1 queue 0; forward

Для NTE-RG.revB правила PON-порта должны выглядеть так:

  • LTE-2X(profile-rules)# rule show pon

0) 14: if (LinkIndex == 0x0) then path = port 0 queue 0; forward

1) 14: if (LinkIndex == 0x1) then path = port 0 queue 1; forward

Заменить правило для UNI1-порта:

  • LTE-2X(profile-rules)# rule show uni1

0) 14: if (Always) then path = link 2 queue 0; forward

  • LTE-2X(profile-rules)# rule delete uni1 0
  • LTE-2X(profile-rules)# rule add uni1 14: if (Always) then path = link 1 queue 0; forward
  • LTE-2X(profile-rules)# rule show uni1

0) 14: if (Always) then path = link 1 queue 0; forward

Изменить профиль Ports, выставить значение Linksperonu - 2.

  • LTE-2X# profile ports 1
  • LTE-2X(profile-ports3)# set links 2

Изменить профиль Path. В этом профиле необходимо изменить правила по которым пакет попадает в один из линков.

  • LTE-2X# profile path 1
  • LTE-2X(profile-path1)# show information
  • Index: 1
  • Description:
  • Link0 assigned to PATH ID = 0
  • Link1 assigned to PATH ID = 0
  • Link2 assigned to PATH ID = 1
  • Link3 assigned to PATH ID = 1
  • LTE-2X(profile-path1)# set link0 pathid 0
  • LTE-2X(profile-path1)# set link1 pathid 1
  • LTE-2X(profile-path1)# set link2 pathid unassigned
  • LTE-2X(profile-path1)# set link3 pathid unassigned
  • LTE-2X(profile-path1)# show information
  • Index: 1
  • Description:
  • Link0 assigned to PATH ID = 0
  • Link1 assigned to PATH ID = 1
  • Link2 assigned to PATH ID = unassigned
  • Link3 assigned to PATH ID = unassigned
  • LTE-2X(profile-path1)# rule delete path0 0
  • LTE-2X(profile-path1)# rule delete path1 0
  • LTE-2X(profile-path1)# rule add path0 10: if (Always) then (ClearDiscard) and (SetQueue 0) and (SetUnicastLink 0)
  • LTE-2X(profile-path1)# rule add path1 10: if (Always) then (ClearDiscard) and (SetQueue 0) and (SetUnicastLink 1)

После этого необходимо назначить эти профили на ONT и сделать реконфигурацию.

Рассчитать стоимость доставки LTE-8X PON OLT
Данный сервис поможет Вам узнать ориентировочную стоимость доставки Вашего товара
Выберите маршрут
Страна назначения
Населенный пункт
Ваш браузер сильно устарел.
Обновите его до последней версии или используйте другой более современный.
0
Ваш заказ
Наименование Цена Количество Итого
Сумма заказа:
0 руб
